suodatintuuletin Sarja FF 018 Helppohoitoinen Hiljainen Pieni asennussyvyys Funktionaalinen muotoilu Aikaasäästävä asennus ja huolto

Transkriptio

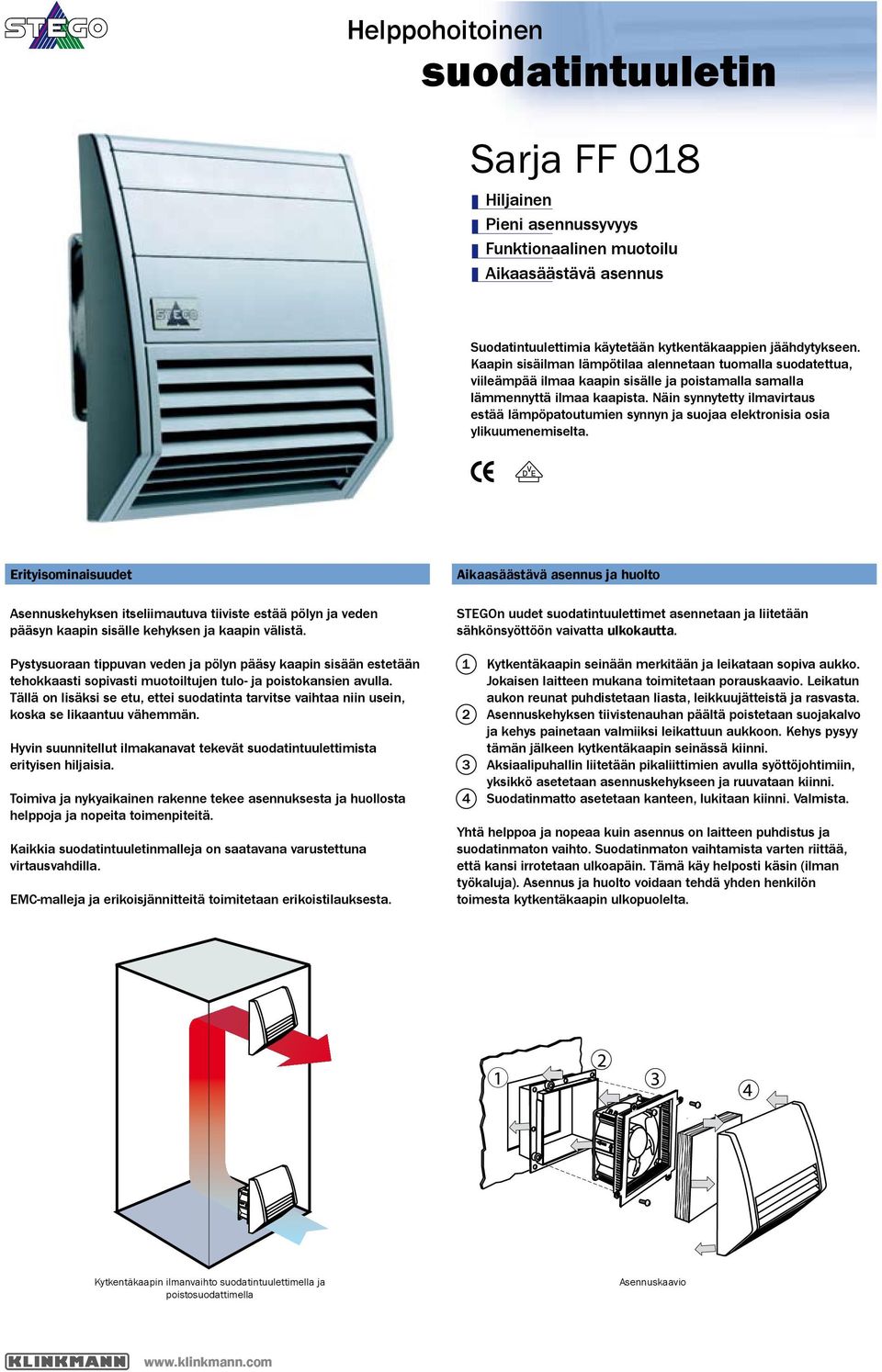

1 Helppohoitoinen Hiljainen Pieni asennussyvyys Funktionaalinen muotoilu Aikaasäästävä asennus Suodatintuulettimia käytetään kytkentäkaappien jäähdytykseen. Kaapin sisäilman lämpötilaa alennetaan tuomalla suodatettua, viileämpää ilmaa kaapin sisälle ja poistamalla samalla lämmennyttä ilmaa kaapista. Näin synnytetty ilmavirtaus estää lämpöpatoutumien synnyn ja suojaa elektronisia osia ylikuumenemiselta. Erityisominaisuudet Asennuskehyksen itseliimautuva tiiviste estää pölyn ja veden pääsyn kaapin sisälle kehyksen ja kaapin välistä. Pystysuoraan tippuvan veden ja pölyn pääsy kaapin sisään estetään tehokkaasti sopivasti muotoiltujen tulo- ja poistokansien avulla. Tällä on lisäksi se etu, ettei suodatinta tarvitse vaihtaa niin usein, koska se likaantuu vähemmän. Hyvin suunnitellut ilmakanavat tekevät suodatintuulettimista erityisen hiljaisia. Toimiva ja nykyaikainen rakenne tekee asennuksesta ja huollosta helppoja ja nopeita toimenpiteitä. Kaikkia malleja on saatavana varustettuna virtausvahdilla. EMC-malleja ja erikoisjännitteitä toimitetaan erikoistilauksesta. Aikaasäästävä asennus ja huolto STEGOn uudet suodatintuulettimet asennetaan ja liitetään sähkönsyöttöön vaivatta ulkokautta. 1 Kytkentäkaapin seinään merkitään ja leikataan sopiva aukko. Jokaisen laitteen mukana toimitetaan porauskaavio. Leikatun aukon reunat puhdistetaan liasta, leikkuujätteistä ja rasvasta. 2 Asennuskehyksen tiivistenauhan päältä poistetaan suojakalvo ja kehys painetaan valmiiksi leikattuun aukkoon. Kehys pysyy tämän jälkeen kytkentäkaapin seinässä kiinni. 3 Aksiaalipuhallin liitetään pikaliittimien avulla syöttöjohtimiin, yksikkö asetetaan asennuskehykseen ja ruuvataan kiinni. 4 Suodatinmatto asetetaan kanteen, lukitaan kiinni. Valmista. Yhtä helppoa ja nopeaa kuin asennus on laitteen puhdistus ja suodatinmaton vaihto. Suodatinmaton vaihtamista varten riittää, että kansi irrotetaan ulkoapäin. Tämä käy helposti käsin (ilman työkaluja). Asennus ja huolto voidaan tehdä yhden henkilön toimesta kytkentäkaapin ulkopuolelta. Kytkentäkaapin ilmanvaihto suodatintuulettimella ja poistosuodattimella Asennuskaavio

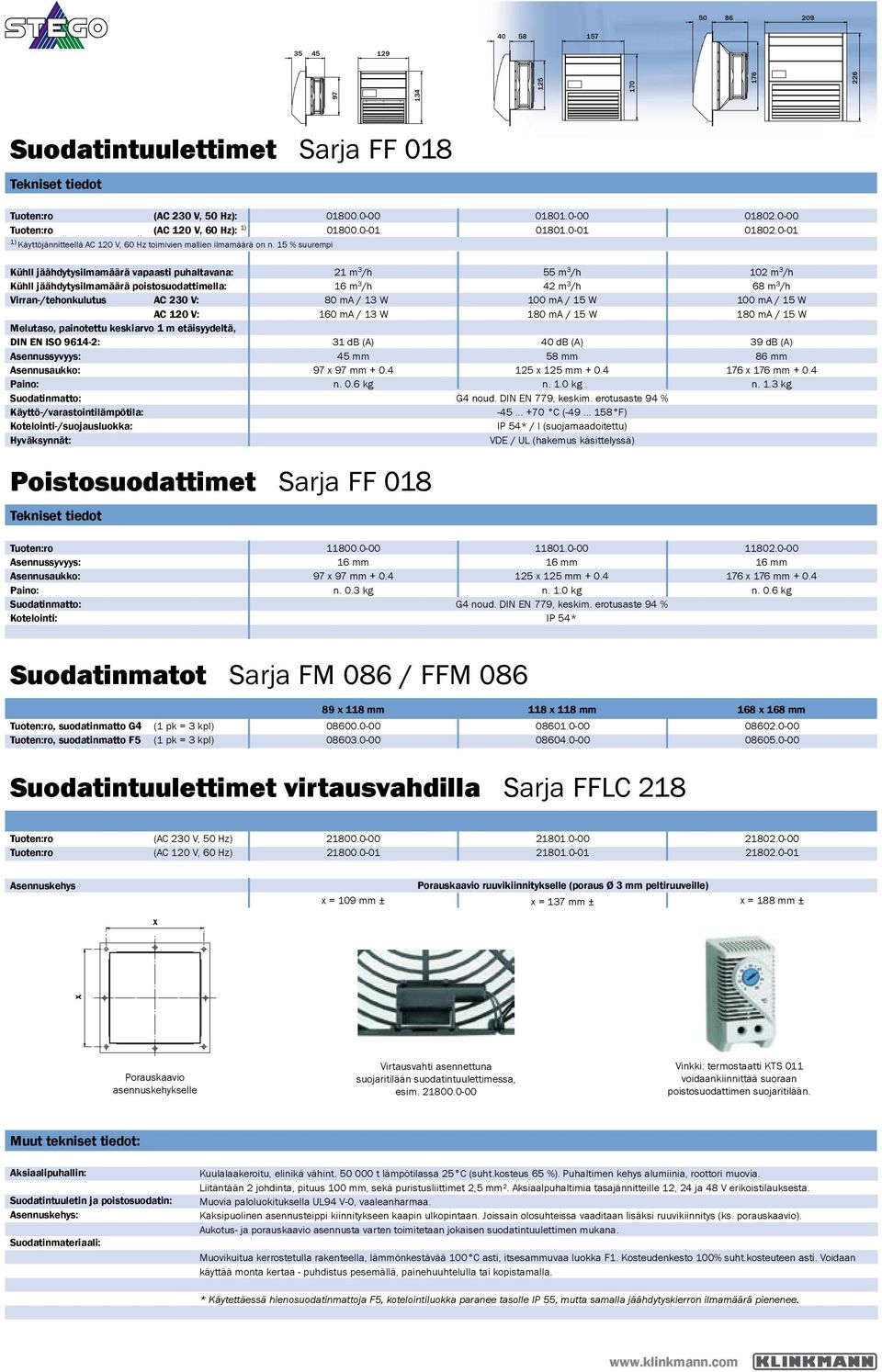

2 Suodatintuulettimet (AC 230 V, 50 Hz): (AC 120 V, 60 Hz): 1) ) Käyttöjännitteellä AC 120 V, 60 Hz toimivien mallien ilmamäärä on n. 15 % suurempi Kühll jäähdytysilmamäärä vapaasti puhaltavana: Kühll jäähdytysilmamäärä poistosuodattimella: 1 m etäisyydeltä, DIN EN ISO : Kotelointi-/suojausluokka: 21 m 3 /h 16 m 3 /h 80 mа / 13 W 160 mа / 13 W 31 db (A) 45 mm 97 х 97 mm n. 0.6 kg 55 m 3 /h 42 m 3 /h 100 mа / 15 W 180 mа / 15 W 40 db (A) 58 mm 125 х 125 mm n. 1.0 kg G4 noud. DIN EN 779, keskim. erotusaste 94 % C ( F) / I (suojamaadoitettu) VDE / UL (hakemus käsittelyssä) 102 m 3 /h 68 m 3 /h 100 mа / 15 W 180 mа / 15 W 39 db (A) 86 mm 176 х 176 mm n. 1.3 kg Poistosuodattimet Kotelointi: х 97 mm n. 0.3 kg х 125 mm n. 1.0 kg G4 noud. DIN EN 779, keskim. erotusaste 94 % х 176 mm n. 0.6 kg Suodatinmatot Sarja FM 086 / FFM 086, suodatinmatto G4, suodatinmatto F5 (1 pk = 3 kpl) (1 pk = 3 kpl) 89 х 118 mm 118 х 118 mm 168 х 168 mm Suodatintuulettimet virtausvahdilla Sarja FFLC 218 (AC 230 V, 50 Hz) (AC 120 V, 60 Hz) Asennuskehys x ruuvikiinnitykselle (poraus peltiruuveille) х = 109 mm ± х = 137 mm ± х = 188 mm ± x Virtausvahti asennettuna suojaritilään suodatintuulettimessa, esim Vinkki: termostaatti KTS 011 voidaankiinnittää suoraan poistosuodattimen suojaritilään. Muut tekniset tiedot: Suodatintuuletin ja poistosuodatin: Kuulalaakeroitu, elinikä vähint t lämpötilassa 25 C (suht.kosteus 65 %). Puhaltimen kehys alumiinia, roottori muovia. Liitäntään 2 johdinta, pituus 100 mm, sekä puristusliittimet 2,5 mm². Aksiaalpuhaltimia tasajännitteille 12, 24 ja 48 V erikoistilauksesta. Muovia paloluokituksella UL94 V-0, vaaleanharmaa. Kaksipuolinen asennusteippi kiinnitykseen kaapin ulkopintaan. Joissain olosuhteissa vaaditaan lisäksi ruuvikiinnitys (ks. porauskaavio). Aukotus- ja porauskaavio asennusta varten toimitetaan jokaisen suodatintuulettimen mukana. Muovikuitua kerrostetulla rakenteella, lämmönkestävää 100 C asti, itsesammuvaa luokka F1. Kosteudenkesto 100% suht.kosteuteen asti. Voidaan käyttää monta kertaa - puhdistus pesemällä, painehuuhtelulla tai kopistamalla. * Käytettäessä hienosuodatinmattoja F5, kotelointiluokka paranee tasolle IP 55, mutta samalla jäähdytyskierron ilmamäärä pienenee.

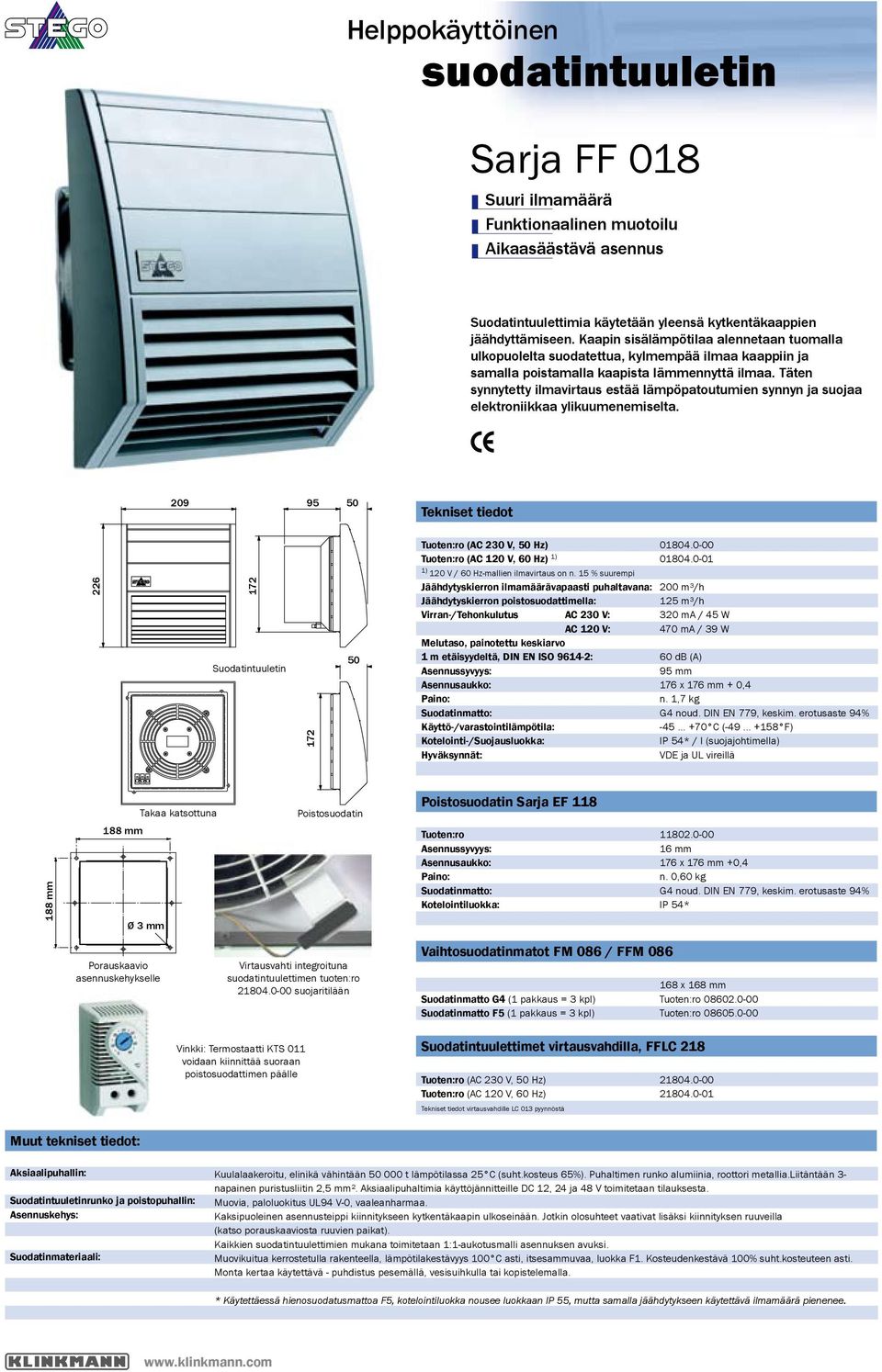

3 Helppokäyttöinen Suuri ilmamäärä Funktionaalinen muotoilu Aikaasäästävä asennus Suodatintuulettimia käytetään yleensä kytkentäkaappien jäähdyttämiseen. Kaapin sisälämpötilaa alennetaan tuomalla ulkopuolelta suodatettua, kylmempää ilmaa kaappiin ja samalla poistamalla kaapista lämmennyttä ilmaa. Täten synnytetty ilmavirtaus estää lämpöpatoutumien synnyn ja suojaa elektroniikkaa ylikuumenemiselta Suodatintuuletin (AC 230 V, 50 Hz) (AC 120 V, 60 Hz) 1) 1) 120 V / 60 Hz-mallien ilmavirtaus on n. 15 % suurempi Jäähdytyskierron ilmamäärävapaasti puhaltavana: Jäähdytyskierron poistosuodattimella: Virran-/Tehonkulutus AC 230 V: 1 m etäisyydeltä, DIN EN ISO : Kotelointi-/Suojausluokka: m³/h 125 m³/h 320 ma / 45 W 470 ma / 39 W 60 db (A) 95 mm 176 x 176 mm + 0,4 n. 1,7 kg / I (suojajohtimella) VDE ja UL vireillä Takaa katsottuna Sarja EF mm 188 mm Kotelointiluokka: x 176 mm +0,4 n. 0,60 kg Virtausvahti integroituna suodatintuulettimen tuoten:ro suojaritilään Vinkki: Termostaatti KTS 011 voidaan kiinnittää suoraan poistosuodattimen päälle Vaihtosuodatinmatot FM 086 / FFM 086 Suodatinmatto G4 (1 pakkaus = 3 kpl) Suodatintuulettimet virtausvahdilla, FFLC 218 (AC 230 V, 50 Hz) (AC 120 V, 60 Hz) virtausvahdille LC 013 pyynnöstä 168 x 168 mm Muut tekniset tiedot: Suodatintuuletinrunko ja poistopuhallin: Kuulalaakeroitu, elinikä vähintään t lämpötilassa 25 C (suht.kosteus 65%). Puhaltimen runko alumiinia, roottori metallia.liitäntään 3- napainen puristusliitin 2,5 mm². Aksiaalipuhaltimia käyttöjännitteille DC 12, 24 ja 48 V toimitetaan tilauksesta. Muovia, paloluokitus UL94 V-0, vaaleanharmaa. Kaksipuoleinen asennusteippi kiinnitykseen kytkentäkaapin ulkoseinään. Jotkin olosuhteet vaativat lisäksi kiinnityksen ruuveilla (katso porauskaaviosta ruuvien paikat). Kaikkien suodatintuulettimien mukana toimitetaan 1:1-aukotusmalli asennuksen avuksi. Muovikuitua kerrostetulla rakenteella, lämpötilakestävyys 100 C asti, itsesammuvaa, luokka F1. Kosteudenkestävä 100% suht.kosteuteen asti. Monta kertaa käytettävä - puhdistus pesemällä, vesisuihkulla tai kopistelemalla. * Käytettäessä hienosuodatusmattoa F5, kotelointiluokka nousee luokkaan IP 55, mutta samalla jäähdytykseen käytettävä ilmamäärä pienenee.

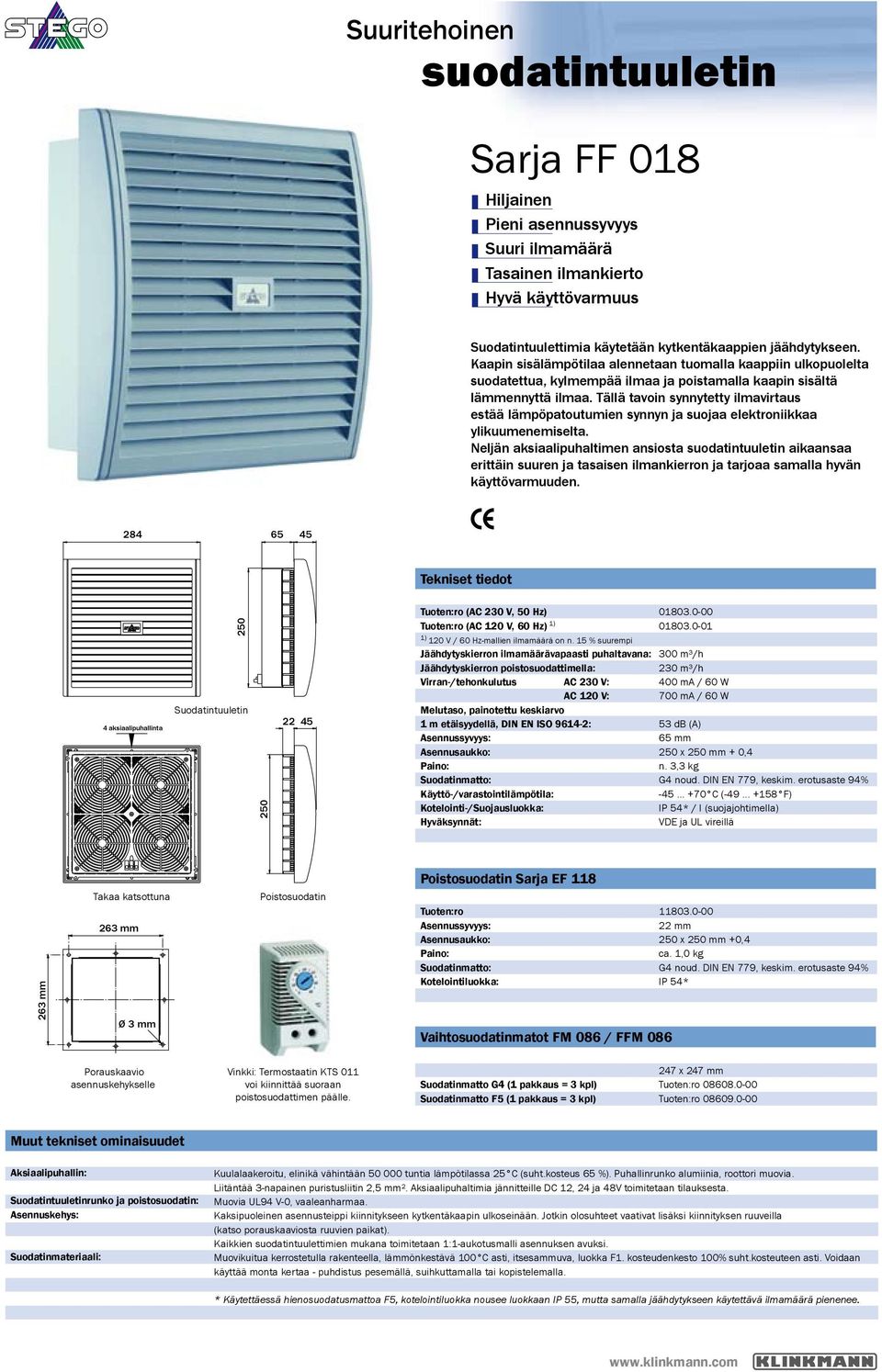

4 Suuritehoinen Hiljainen Pieni asennussyvyys Suuri ilmamäärä Tasainen ilmankierto Hyvä käyttövarmuus Suodatintuulettimia käytetään kytkentäkaappien jäähdytykseen. Kaapin sisälämpötilaa alennetaan tuomalla kaappiin ulkopuolelta suodatettua, kylmempää ilmaa ja poistamalla kaapin sisältä lämmennyttä ilmaa. Tällä tavoin synnytetty ilmavirtaus estää lämpöpatoutumien synnyn ja suojaa elektroniikkaa ylikuumenemiselta. Neljän aksiaalipuhaltimen ansiosta aikaansaa erittäin suuren ja tasaisen ilmankierron ja tarjoaa samalla hyvän käyttövarmuuden aksiaalipuhallinta 250 Suodatintuuletin (AC 230 V, 50 Hz) (AC 120 V, 60 Hz) 1) 1) 120 V / 60 Hz-mallien ilmamäärä on n. 15 % suurempi Jäähdytyskierron ilmamäärävapaasti puhaltavana: Jäähdytyskierron poistosuodattimella: 1 m etäisyydellä, DIN EN ISO : Kotelointi-/Suojausluokka: m³/h 230 m³/h 400 ma / 60 W 700 ma / 60 W 53 db (A) 65 mm 250 x 250 mm + 0,4 n. 3,3 kg / I (suojajohtimella) VDE ja UL vireillä Takaa katsottuna Sarja EF 118 Kotelointiluokka: Vaihtosuodatinmatot FM 086 / FFM mm 250 x 250 mm +0,4 ca. 1,0 kg Vinkki: Termostaatin KTS 011 voi kiinnittää suoraan poistosuodattimen päälle. Suodatinmatto G4 (1 pakkaus = 3 kpl) 247 x 247 mm Muut tekniset ominaisuudet Suodatintuuletinrunko ja poistosuodatin: Kuulalaakeroitu, elinikä vähintään tuntia lämpötilassa 25 C (suht.kosteus 65 %). Puhallinrunko alumiinia, roottori muovia. Liitäntää 3-napainen puristusliitin 2,5 mm². Aksiaalipuhaltimia jännitteille DC 12, 24 ja 48V toimitetaan tilauksesta. Muovia UL94 V-0, vaaleanharmaa. Kaksipuoleinen asennusteippi kiinnitykseen kytkentäkaapin ulkoseinään. Jotkin olosuhteet vaativat lisäksi kiinnityksen ruuveilla (katso porauskaaviosta ruuvien paikat). Kaikkien suodatintuulettimien mukana toimitetaan 1:1-aukotusmalli asennuksen avuksi. Muovikuitua kerrostetulla rakenteella, lämmönkestävä 100 C asti, itsesammuva, luokka F1. kosteudenkesto 100% suht.kosteuteen asti. Voidaan käyttää monta kertaa - puhdistus pesemällä, suihkuttamalla tai kopistelemalla. * Käytettäessä hienosuodatusmattoa F5, kotelointiluokka nousee luokkaan IP 55, mutta samalla jäähdytykseen käytettävä ilmamäärä pienenee.

5 Tehokas Suuri ilmamäärä Funktionaalinen muotoilu Aikaasäästävä asennus Suodatintuulettimia käytetään kytkentäkaappien jäähdyttämiseen. Kytkentäkaapin sisälämpötilaa alennetaan tuomalla suodatettua, kylmempää ulkoilmaa kaappiin ja poistamalla lämmennyttä sisäilmaa sieltä. Tällä tavoin synnytetty ilmavirtaus estää lämpökerääntymien synnyn ja suojaa elektronisia osia ylikuumenemiselta. Tehokas aksiaalituuletin huolehtii hyvästä ilmankierrosta Suodatintuuletin (AC 230 V, 50 Hz) (AC 120 V, 60 Hz) 1) 1) 120 V / 60 Hz-malleilla ilmamäärä on n. 15 % suurempi Jäähdytyksen ilmamäärävapaasti puhaltavana: Jäähdytyksen poistosuodattimella: 1 etäisyydellä, DIN EN ISO : Kotelointi-/suojausluokka: m³/h 315 m³/h 300 ma / 64 W 780 ma / 85 W 60 db (A) 107 mm 250 x 250 mm + 0,4 n. 2,7 kg / I (suojajohtimella) VDE ja UL vireillä Sarja EF 118 Takaa katsottuna Kotelointiluokka: mm 250 x 250 mm + 0,4 n. 1,0 kg Virtausvahti integroituna suodatintuulettimen tuoten:ro suojaritilään Vinkki: Termostaatti KTS 011 voidaan kiinnittää suoraan poistosuodattimen päälle Vaihtosuodatinmatot FM 086 / FFM 086 Suodatinmatto G4 (1 pakkaus = 3 kpl) Suodatintuuletin virtausvahdilla, FFLC 218 (AC 230 V, 50 Hz) (AC 120 V, 60 Hz) virtausvahdille LC 013 pyynnöstä 247 x 247 mm Muut tekniset tiedot Suodatintuuletinrunko ja poistosuodatin: Kulalaakeroitu, elinikä vähintään t lämpötilassa 25 C (suht.kosteus 65%). Puhallinrunko alumiinia, roottori metallia. Liitäntään 3-napaiset puristusliittimet 2,5 mm². Aksiaalipuhaltimia jännitteille DC 12, 24 ja 48V toimitetaan erikoistilauksesta. Muovia, paloluokitus UL94 V-0, vaaleanharmaa. Kaksipuolinen asennusteippi kiinnitykseen kytkentäkaapin ulkoseinään. Jotkin olosuhteet vaativat lisäksi kiinnityksen ruuveilla (katso porauskaaviosta ruuvien paikat). Kaikkien suodatintuulettimien mukana toimitetaan 1:1-aukotusmalli asennuksen avuksi. Muovikuitua kerrostetulla rakenteella, lämpötilakestävyys 100 C asti, itsesammuvaa, luokka F1. Kosteudenkestävä 100% suht.kosteuteen asti. Monta kertaa käytettävä - puhdistus pesemällä, vesisuihkulla tai kopistelemalla. * Käytettäessä hienosuodatusmattoa F5, kotelointiluokka nousee luokkaan IP 55, mutta samalla jäähdytykseen käytettävä ilmamäärä pienenee.

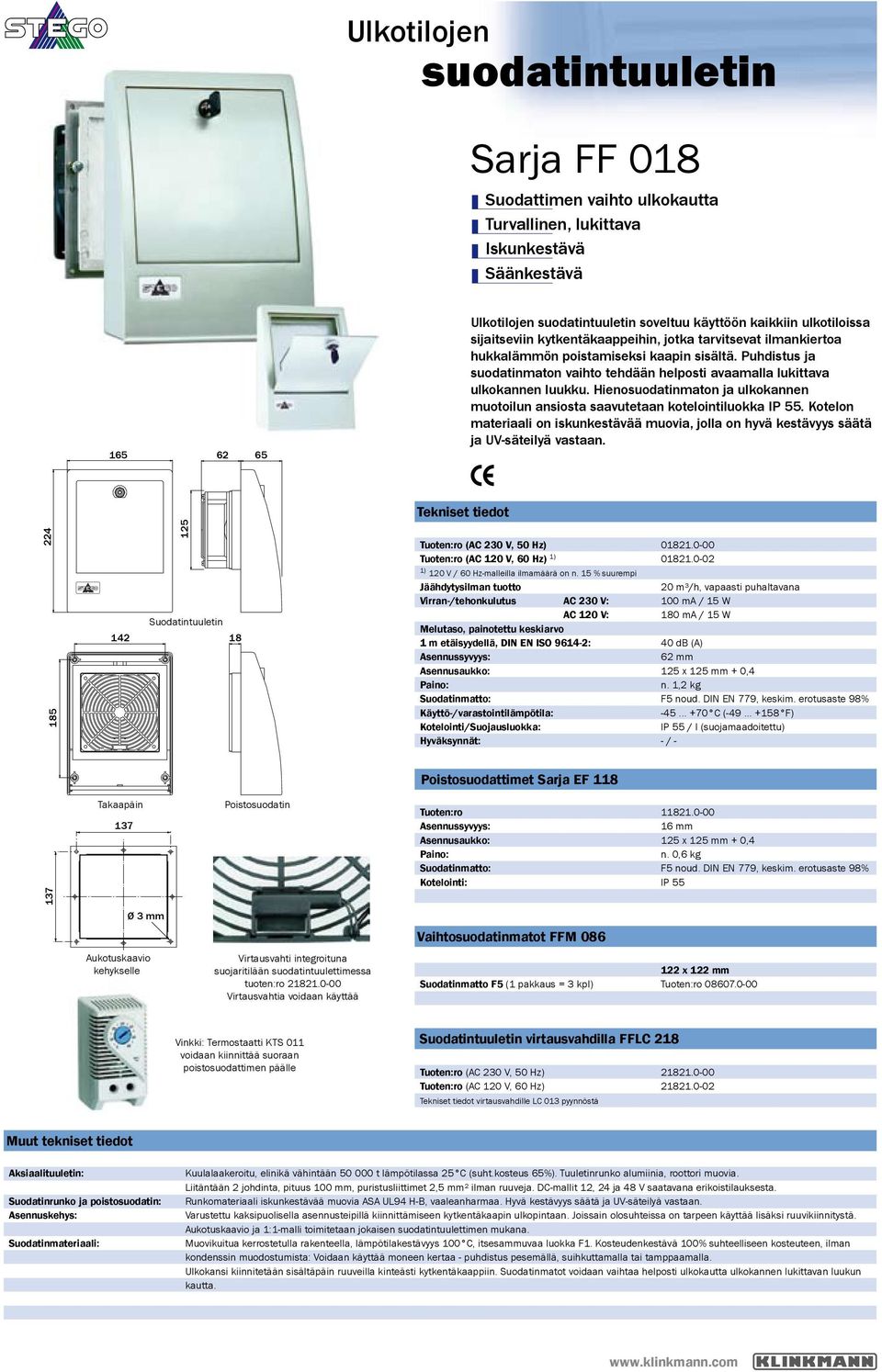

6 Ulkotilojen Suodattimen vaihto ulkokautta Turvallinen, lukittava Iskunkestävä Säänkestävä Ulkotilojen soveltuu käyttöön kaikkiin ulkotiloissa sijaitseviin kytkentäkaappeihin, jotka tarvitsevat ilmankiertoa hukkalämmön poistamiseksi kaapin sisältä. Puhdistus ja suodatinmaton vaihto tehdään helposti avaamalla lukittava ulkokannen luukku. Hienosuodatinmaton ja ulkokannen muotoilun ansiosta saavutetaan kotelointiluokka IP 55. Kotelon materiaali on iskunkestävää muovia, jolla on hyvä kestävyys säätä ja UV-säteilyä vastaan (AC 230 V, 50 Hz) (AC 120 V, 60 Hz) 1) 1) 120 V / 60 Hz-malleilla ilmamäärä on n. 15 % suurempi Suodatintuuletin 18 Jäähdytysilman tuotto 1 m etäisyydellä, DIN EN ISO : Kotelointi/Suojausluokka: 20 m³/h, vapaasti puhaltavana 100 ma / 15 W 180 ma / 15 W 40 db (A) 62 mm 125 x 125 mm + 0,4 n. 1,2 kg F5 noud. DIN EN 779, keskim. erotusaste 98% IP 55 / I (suojamaadoitettu) - / - Poistosuodattimet Sarja EF Takaapäin 137 Kotelointi: x 125 mm + 0,4 n. 0,6 kg F5 noud. DIN EN 779, keskim. erotusaste 98% IP 55 Vaihtosuodatinmatot FFM 086 Aukotuskaavio kehykselle Virtausvahti integroituna suojaritilään suodatintuulettimessa tuoten:ro Virtausvahtia voidaan käyttää 122 x 122 mm Vinkki: Termostaatti KTS 011 voidaan kiinnittää suoraan poistosuodattimen päälle Suodatintuuletin virtausvahdilla FFLC 218 (AC 230 V, 50 Hz) (AC 120 V, 60 Hz) virtausvahdille LC 013 pyynnöstä Muut tekniset tiedot Aksiaalituuletin: Suodatinrunko ja poistosuodatin: Kuulalaakeroitu, elinikä vähintään t lämpötilassa 25 C (suht.kosteus 65%). Tuuletinrunko alumiinia, roottori muovia. Liitäntään 2 johdinta, pituus 100 mm, puristusliittimet 2,5 mm² ilman ruuveja. DC-mallit 12, 24 ja 48 V saatavana erikoistilauksesta. Runkomateriaali iskunkestävää muovia ASA UL94 H-B, vaaleanharmaa. Hyvä kestävyys säätä ja UV-säteilyä vastaan. Varustettu kaksipuolisella asennusteipillä kiinnittämiseen kytkentäkaapin ulkopintaan. Joissain olosuhteissa on tarpeen käyttää lisäksi ruuvikiinnitystä. Aukotuskaavio ja 1:1-malli toimitetaan jokaisen suodatintuulettimen mukana. Muovikuitua kerrostetulla rakenteella, lämpötilakestävyys 100 C, itsesammuvaa luokka F1. Kosteudenkestävä 100% suhteelliseen kosteuteen, ilman kondenssin muodostumista: Voidaan käyttää moneen kertaa - puhdistus pesemällä, suihkuttamalla tai tamppaamalla. Ulkokansi kiinnitetään sisältäpäin ruuveilla kinteästi kytkentäkaappiin. Suodatinmatot voidaan vaihtaa helposti ulkokautta ulkokannen lukittavan luukun kautta.
