Fluke 434/435. Käyttöohje. Kolmivaiheinen sähkönlaatuanalysaattori

Koko: px
Aloita esitys sivulta:

Download "Fluke 434/435. Käyttöohje. Kolmivaiheinen sähkönlaatuanalysaattori"

Transkriptio

1 Fluke 434/435 Kolmivaiheinen sähkönlaatuanalysaattori Käyttöohje FIN Toukokuu 2006, Rev. 3, 12/ , 2007, 2008 Fluke Corporation, Kaikki oikeudet pidätetään. Painettu Hollannissa. Kaikki tuotenimet ovat kullekin yhtiölle kuuluvia tuotemerkkejä.

2

3 Table of Contents Chapter Title Page Yleiset tiedot Johdanto Rajoitettu takuu ja rajoitettu vastuu Vaatimustenmukaisuusvakuutus Vakiovarusteet Yhteydenotto huoltoon Turvallisuustiedot: Lue ensin Käyttöohjeen tietoja Johdanto Käyttöohjeen sisältö Fluke 434/435: ominaisuudet Johdanto Yleiset mittaukset Mittaustoiminnot Perustoiminnot ja Menu-valikon käyttö Johdanto Kallistustuki ja kantohihna Analysaattorin käynnistys Näytön kirkkauden säätö Näppäimistön lukitseminen Menu-valikon käyttö Näytön kontrasti Palautus tehdasasetuksiin Näytöt Johdanto Vaiheiden värit Näyttötyypit Eri näyttötyypeille yhteiset ominaisuudet näytössä i

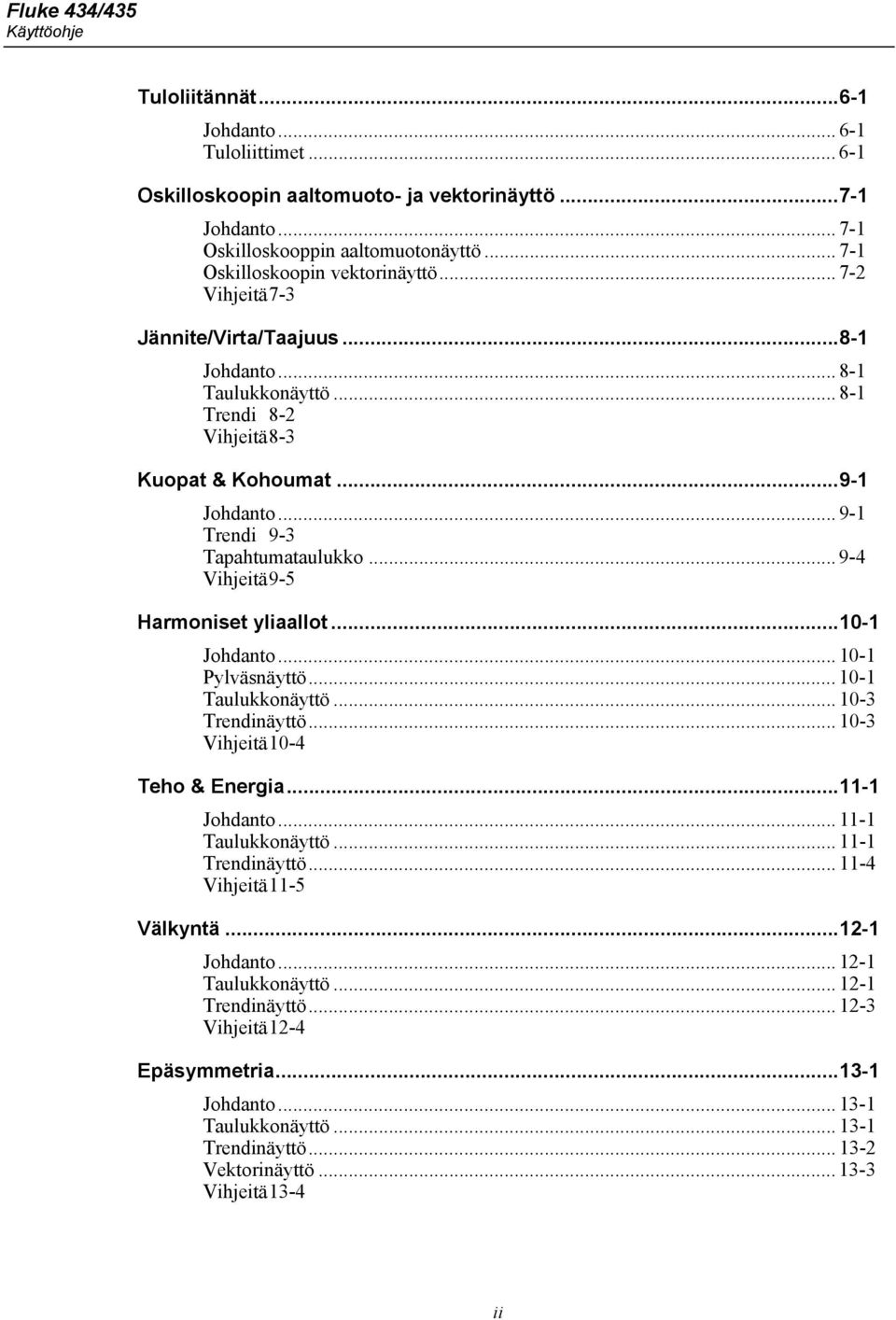

4 Fluke 434/435 Käyttöohje Tuloliitännät Johdanto Tuloliittimet Oskilloskoopin aaltomuoto- ja vektorinäyttö Johdanto Oskilloskooppin aaltomuotonäyttö Oskilloskoopin vektorinäyttö Vihjeitä 7-3 Jännite/Virta/Taajuus Johdanto Taulukkonäyttö Trendi 8-2 Vihjeitä 8-3 Kuopat & Kohoumat Johdanto Trendi 9-3 Tapahtumataulukko Vihjeitä 9-5 Harmoniset yliaallot Johdanto Pylväsnäyttö Taulukkonäyttö Trendinäyttö Vihjeitä 10-4 Teho & Energia Johdanto Taulukkonäyttö Trendinäyttö Vihjeitä 11-5 Välkyntä Johdanto Taulukkonäyttö Trendinäyttö Vihjeitä 12-4 Epäsymmetria Johdanto Taulukkonäyttö Trendinäyttö Vektorinäyttö Vihjeitä 13-4 ii

5 Contents (continued) Transientit Johdanto Aaltomuotonäyttö Vihjeitä 14-3 Käynnistysvirrat Johdanto Käynnistysvirran trendinäyttö Vihjeitä 15-4 Verkon signaalijännitteet Johdanto Trendipiirto Tapahtumataulukko Vihjeitä Loggeri Johdanto Start-valikko Trendinäyttö Taulukkonäyttö Tapahtumataulukko Sähkönlaadunmittaukset Johdanto Sähkönlaadunmittauksen päänäyttö Taulukkonäyttö Trendinäyttö Pylväsnäyttö Kursorit ja Zoom Johdanto Kursorit aaltomuotonäytöllä Kursorit trendinäytöllä Tapahtumataulukosta trendinäyttöön jossa kursorit päällä Kursori pylväsnäytöllä Analysaattorin asetukset Johdanto Yleiset asetukset FUNCTION PREFerences USER PREFerences Raja-arvojen asetukset Muistien, tulostimen ja PC:n käyttö Johdanto Muistin käyttö Tulostimen ja PC:n käyttö iii

6 Fluke 434/435 Käyttöohje Käyttövihjeitä ja ylläpito-ohjeet Johdanto Analysaattorin ja varusteiden puhdistus Analysaattorin säilytys Akkujen pitäminen hyvässä kunnossa Optioiden asennus Fluke 434 malliin Osat ja varusteet Vianhaku Tekniset tiedot Johdanto Sähköiset mittaukset iv

7 Luku 1 Yleiset tiedot Johdanto Tämä luku käsittelee yleisiä ja tärkeitä tietoja Fluke-434/435 kolmivaiheisesta sähkönlaadun analysaattorista (tämän jälkeen käytämme siitä nimitystä analysaattori). Luvussa käsitellään: Takuutiedot. Vaatimuksenmukaisuusvakuutus. Vakiovarusteet: varusteet, jotka kuuluvat laitteen vakiokokoonpanoon Yhteydenotto huoltoon. Turvallisuustiedot tiedot: Lue ensin! 1-1

8 Fluke 434/435 Käyttöohje Rajoitettu takuu ja rajoitettu vastuu Jokaisen Fluke-tuotteen taataan olevan vapaita raaka-aine ja valmistusvioista normaalisti käytettynä ja huollettuna. Analysaattorin takuu on kolme vuotta ja sen lisävarusteiden yksi vuosi. Takuu alkaa toimituspäivästä. Osilla, korjauksilla ja huoltotoimenpiteillä on 90 päivän takuu. Tämä takuu koskee vain alkuperäistä ostajaa tai Fluken valtuutetun jälleenmyyjän loppukäyttäjäasiakasta, eikä koske sulakkeita, vaihdettavia paristoja tai mitään tuotetta, jota on Fluken mielestä käytetty väärin, muutettu, käsitelty huolimattomasti tai vioitettu tahallisesti tai epänormaalilla käytöllä/käsittelyllä. Fluke takaa että ohjelmistot toimivat siten kun niiden toimintamäärittelyissä sanotaan 90 päivän ajan ja että ne on tallennettu oikein ehjälle tallennusvälineelle. Fluke ei takaa ohjelmien virheettömyyttä eikä häiriötöntä toimintaa. Fluken valtuutettujen jälleenmyyjien kautta ostettujen tuotteiden takuu koskee uusia ja käyttämättömiä laitteita ja on kohdistettu ainoastaan loppukäyttäjäasiakkaille. Jälleenmyyjillä ei ole oikeutta antaa laajempaa tai erilaista takuuta Fluken puolesta. Takuu-tuki on saatavissa, mikäli tuote on ostettu valtuutetun Fluke-jälleenmyyntikanavan kautta tai ostaja on maksanut soveltuvan kansainvälisen hinnan. Fluke varaa itselleen oikeuden laskuttaa ostajaa korjauksen/varaosien tuontikustannuksista silloin kun tuote on ostettu yhdessä maassa ja toimitettu korjattavaksi toiseen maahan. Fluken tuotevastuu rajoittuu, Fluken valinnan mukaan, ostohinnan palauttamiseen, veloituksettomaan korjaukseen tai viallisen tuotteet vaihtamiseen, jos tuote on toimitettu valtuutettuun Fluke-huoltokeskukseen takuuaikana. Saadaksesi takuupalvelua, ota yhteys lähimpään Fluken valtuutettuun huoltokeskukseen tai lähetä tuote (varustettuna ongelmankuvaksella) postikulut ja vakuutus maksettuna (FOB määräasemalla) lähimpään Fluke-huoltokeskukseen. Fluke ei vastaa rikkoontumisvaarasta kuljetuksen aikana. Takuukorjauksen jälkeen tuote palautetaan lähettäjälle kuljetus maksettuna (FOB määräasemalla). Jos Fluke katsoo, että vika on aiheutunut virheellisestä käytöstä, muuttamisesta, vioittamisesta tai epänormaaleista olosuhteista tai käsittelystä, Fluke toimittaa arvion korjauskustannuksista saadakseen valtuutuksen korjaukseen. Takuukorjauksen jälkeen tuote palautetaan lähettäjälle rahti maksettuna ja lähettäjää tullaan laskuttamaan korjauksesta ja kuljetuskustannuksista (FOB lähtöasemalla). TÄMÄ TAKUU ON OSTAJAN AINOA JA YKSINOMAINEN KEINO JA SE KORVAA KAIKKI MUUT SUORAT TAI EPÄSUORAT TAKUUT. NIIHIN KUULUU, MUTTA EI RAJOITU, MIKÄ TAHANSA EPÄSUORA TAKUU KAUPATTAVUUDESTA TAI SOPIVUUDESTA TIETTYYN TARKOITUKSEEN. FLUKE EI OLE KORVAUSVELVOLLINEN MISTÄÄN ERITYISISTÄ, EPÄSUORISTA, SATUNNAISISTA TAI SEURAAMUKSELLISISTA VAHINGOISTA TAI TAPPIOISTA, MUKAAN LUKIEN TIETOJEN KATOAMINEN, RIIPPUMATTA SIITÄ JOHTUVATKO NE TAKUUN RIKKOMISESTA TAI MISTÄ TAHANSA MUUSTA TEORIASTA. Jotkut valtiot eivät salli epäsuoran takuun rajoittamista tai seuraamuksellisten vahinkojen poissulkemista tai rajoittamista. Siksi tämän takuun rajoitukset ja poissulkemiset eivät ehkä koske kaikkia ostajia. Jos toimivaltainen tuomioistuin katsoo tämän takuun jonkin ehdon pätemättömäksi tai toimeenpanokelvottomaksi, ei sellainen päätön vaikuta minkään muun ehdon lainvoimaisuuteen tai toimeenpantavuuteen.. Fluke Corporation, P.O. Box 9090, Everett, WA USA, ta9i Fluke Industrial B.V., P.O. Box 90, 7600 AB, Almelo, The Netherlands 1-2

9 Yleiset tiedot Vaatimustenmukaisuusvakuutus 1 Vaatimustenmukaisuusvakuutus Vaatimustenmukaisuusvakuutus laitteille Fluke 434/435 Kolmevaiheinen sähkönlaadun analysaattori Valmistaja Fluke Industrial B.V. Lelyweg EA Almelo Alankomaat Vaatimustenmukaisuuslausunto Soveltuvien standardien mukaisten testien tulosten perusteella tuote on seuraavien direktiivien mukainen Electromagnetic Compatibility Directive 2004/108/EC Low Voltage Directive 2006/95/EC Näytetestit Käytetyt standardit: EN Safety Requirements for Electrical Equipment for Measurement, Control, and Laboratory Use EN Electrical equipment for Measurement Control and Laboratory use EMC requirements Testit on suoritettu tyypillisessä kokoonpanossa. Tämä vaatimustenmukaisuus osoitetaan tunnuksella, t.s. Conformité Européenne. 1-3

10 Fluke 434/435 Käyttöohje Vakiovarusteet Mittalaitteesi vakiovarusteihin kuuluvat seuraavat tarvikkeet: Huomio: Uuden laitteet akusto ei ole täysin ladattu. Katso luku 4. Kuva 1-1. Analysaattorin vakiovarusteet 1-4

11 Yleiset tiedot Yhteydenotto huoltoon 1 # Nimike 1 Sähkönlaadun analysaattori 2 Tulojen värikoodaussarja 3 Kantohihna 4 Hauenleuat (5 kpl) 5 Mittajohdot, 2.5 m (5 kpl) 6 Akkulaturi / verkkolaite 7 Pistokeadapteri (maakohtainen) 8 Aloitusopas + CD ROM, jossa aloitusopas ja käyttöohje (monikielinen) 9 Optisesti erotettu USB-kaapeli Fluke 434: Fluke 435: 10 FlukeView - for Windows -ohjelmisto CD:llä FlukeView - for Windows -ohjelmisto+power Log for Windows -ohjelmisto CD:llä 11 AC-virtapihdit 400 A (1 mv/a) tai 40 A (10 mv/a),valittavissa. 4kpl i400s-pihtiä. Joustavat AC-virtapihdit (3000 A). 4kpl, malli i430flex-4pk. 12 Kova kantolaukku C430. Kova, pyörällinen kantolaukku C435. Yhteydenotto huoltoon Tiedot valtuutetuista huoltokeskuksistamme löydät www-osoitteesta: tai tai soittamalla Flukelle seuraaviin numeroihin: , Fluke Finland, Suomi Eurooppa Muut maat Turvallisuustiedot: Lue ensin Fluke 434/435, kolmivaiheinen sähkönlaadun analysaattori - tämän jälkeen käytämme siitä vain nimeä "analysaattori - täyttää seuraavat standardit: IEC/EN , CAN/CSA C22.2 No (mukaan lukien hyväksyntä c CSA us ), UL std No , osa 1: yleiset vaatimukset, turvaluokitus: 600V CAT IV / 1000V CAT III Pollution Degree 2. Käytä analysaattoria ja sen lisävarusteita vain kuten tässä käyttöohjeessa on kerrottu, muuten analysaattorin tai sen lisävarusteiden suojaus voi heikentyä. Varoitus merkitsee olosuhteita tai toimia, jotka aiheuttavat vaaran/vaaroja käyttäjälle. Huomio merkitsee olosuhteita tai toimia, jotka voivat vaurioittaa mittalaitetta. 1-5

12 Fluke 434/435 Käyttöohje Seuraavia kansainvälisiä symboleita käytetään mittalaitteessa ja tässä käyttöohjeessa: Katso selitys käyttöohjeesta Kaksoiseristys (suojausluokka) Hävitystietoa Maa Kierrätystietoa Älä kytke tai poista johtimien ollessa jännitteisiä. Vaihtovirta/-jännite Turvahyväksyntä Conformité Européenne Tasavirta/-jännite Tätä tuotetta ei saa hävittää lajittelemattomissa yhdyskuntajätteissä. Pyydä Flukelta tietoja hävittämistavasta Varoitus Sähköiskun tai tulipalon välttämiseksi: Lue koko käyttöohje ennen analysaattorin tai sen lisävarusteiden käyttöä. Vältä työskentelemästä yksin. Älä käytä analysaattoria räjähdysvaarallisessa ympäristössä. Käytä vain analysaattorin mukana toimitettuja eristettyjä virtapihtejä, mittajohtoja ja -päitä, tai sellaisia joiden yhteensopivuus analysaattoriin on varmistettu Flukelta. Ennen käyttöä, tarkista analysaattorin ja sen lisävarusteiden mahdolliset mekaaniset vauriot sekä korvaa tarvittaessa uusilla. Irroita kaikki mittapäät, mittajohdot ja varusteet, jotka eivät ole käytössä. Kytke aina verkkolaite ensin pistorasiaan ja vasta sitten analysaattoriin. Älä kytke suojamaa-tuloon mitään jännitettä. Älä kytke analysaattoria jännitteisiin, jotka ylittävät mittalaitteen luokituksen. Älä ylitä mittapäiden, -johtojen tai virtapihtien omia jänniteluokituksia. Kiinnitä erityishuomiota irroittaessasi ja kiinnittäessäsi joustavia virtapihtejä: tee piiri jännitteettömäksi tai käytä tarvittavia suojavarusteita. Älä käytä eristämättömiä, metallisia BNC- tai banaaniliittimiä. Älä kytke metalliesineitä tuloliittimiin. Käytä vain BC430 virtalähdettä (akkulaturi / verkkolaite). Ennen käyttöä tarkista että valittu verkkojännite on oikea, eli että BC430:ssa oleva kytkin on paikallista verkkojännitettä vastaavassa asennossa (katso kuva alla). 1-6

13 Yleiset tiedot Turvallisuustiedot: Lue ensin 1 Käytä vain paikallisten turvamääräysten mukaisia pistokeadaptereita. BC430 akkulaturin/verkkolaitteen verkkojännitteen valintakytkin: 115V 230V Max. tulojännite maata vasten: Tulosta A (L1), B (L2), C (L3), N maahan nähden: 1000 V Cat III, 600 V Cat IV. Max. tulojännite BNC-liittimiin (katso merkinnät): Tulosta A (L1), B (L2), C (L3), N maahan nähden: 42 V peak. Annetut jännitearvot ovat työskentelyjännitteitä. Niitä tulee lukea, kuten ACsiniaalto-sovelluksissa Vrms-arvoja (50-60 Hz) tai DC-sovelluksissa Vdc-arvoja. Kategoria IV viittaa sähkönsyöttötasoon (esim. syöttökaapelit). Kategoria III viittaa sähkönjakelutasoon ja kiinteästi sähköverkkoon asennettuihin piireihin rakennusten sisällä. Jos turvallisuus on heikentynyt Jos analysaattoria käytetään/on käytetty tavalla johon valmistaja ei ole sitä tarkoittanut, saattaa sen suojaus heikentyä. Tarkista ennen käyttöä mahdolliset mittajohtojen mekaaniset vauriot ja vaihda ne uusiin! Mikäli analysaattori tai sen lisävarusteet eivät toimi oikein tai näyttävät vaurioituneilta, älä jatka käyttöä vaan lähetä ne huoltoon. Huomio Jotta akkulaturi/verkkolaite BC430 olisi mahdollisimman monikäyttöinen, on se varustettu erillisellä paikalliseen käyttöön sopivalla pistokeadapterilla. Koska itse BC430 on eristetty, voit käyttää adapteria sekä suojamaallisissa että suojamaattomissa pistorasioissa. 1-7

14 Fluke 434/435 Käyttöohje 1-8

15 Luku 2 Käyttöohjeen tietoja Johdanto Tämä käyttöohje kertoo kuinka käytät Fluke 434/435-analysaattoria mahdollisimman tehokkaasti ja turvallisesti. Lue se huolellisesti läpi. Analysaattorin mukana tulleesta aloitusoppaasta löydät perustiedot laitteen käyttöön. Käyttöohjeen sisältö Otsikot, Sisällysluettelo. Luku 1. Yleiset tiedot: takuutiedot, vaatimustenmukaisuus, valtuutetut Fluke-huollot, turvallisuustiedot. Luku 2. Yhteenveto käyttöohjeen sisällöstä. Luku 3. Yhteenveto eri mittauksista ja kuinka käyttää niitä loogisessa järjestyksessä. Luku 4. Perustoiminnot: kallistustuki ja kantohihna, laitteen kytkeminen päälle, näytön säätö, näppäimistölukko, laitteen nollaus, menu-valikon käyttö. Luku 5. Näytöllä näkyvät tiedot: näyttötyypit, näytön symbolit. Luku 6. Tuloliitynnät: jännite- ja virtamittapäiden käyttö. Luvut Mittaustoimintojen selitykset: - Oskilloskooppi aaltomuoto & vektorinäyttö (7), - Jännite/virta/taajuus (Volts/Amps/Hertz) (8), - Kuopat ja kohoumat (Dips & Swells) (9), - Harmoniset yliaallot (Harmonics) (10), - Teho ja energia (Power & Energy) (11), - Välkyntä (Flicker) (12), - Epäsymmetria (Unbalance) (13), - Piikit (Transients) (14), - Käynnistysvirta (Inrush Currents) (15), - Verkon signaalijännitteet (16), - Loggeri (17), - Sähkönlaadun seuranta (Monitor) (18). Luku 19. Kursorit ja Zoom: kuinka tutkia mittauksen yksityiskohtia. Luku 20. Analysaattorin asetukset: kuinka tehdä omia mittausasetuksia. 2-1

16 Fluke 434/435 Käyttöohje Luku 21. Muistin käyttö, printteri ja PC: kuinka talletetaan, haetaan ja tuhotaan tietoja. Kuinka PC-yhteys toimii. Luku 22. Vinkkejä ja huoltotoimenpiteet: puhdistus, säilytys, akusto, vaihdettavat osat, vianhaku. Luku 23. Tekniset tiedot: sähköiset-, mekaaniset- ja turvallisuusominaisuudet. Hakemisto. 2-2

17 Luku 3 Fluke 434/435: ominaisuudet Johdanto Analysaattori tarjoaa laajan valikoiman erilaisia mittauksia sähkönjakelujärjestelmän tarkastamiseksi. Jotkut mittauksista antavat yleisen kuvan järjestelmästä, kun taas toiset kertovat pienimmätkin yksityiskohdat. Tämä luku antaa yleissilmäyksen siitä, kuinka mittauksia voi suorittaa loogisessa järjestyksessä. Erilaiset mittaustoiminnot on selitetty yksityiskohtaisesti luvuissa Joka mittaustoiminto käsitellään omassa luvussaan. Fluke 435:ssä on lisätoimintoja, kuten verkon signaalijännitteen mittaus, tiedonkeruu, 0.1 % AC-jännitteen mittaustarkkuus IEC luokan A mukaisesti, muistin kokoa on kasvatettu tiedonkeruuta varten, Power Logohjelmisto, joustavat lenkkivirtapihdit ja kova, pyörällinen kantolaukku. Malliin Fluke-434 on mahdollista asentaa verkon signaalijännitteen mittaus sekä loggeritoiminto lisävarusteena saatavalla päivityspaketilla. Mikäli kyseinen toiminto ei ole käytettävissä, näkyy se Menu-valikossa harmaalla. Yleiset mittaukset Käytä skooppipuolen aaltomuoto- ja vektorinäyttöjä varmistaaksesi että jännite- ja virtamittapäät on kytketty oikein. Vektorinäytössä virran nuolet on merkitty ohuina ja jännitteen paksuina, tunnistamisen helpottamiseksi. Luku 6 Tuloliitynnät, kertoo kuinka mittauskytkennät suoritetaan. Saadaksesi yleisen kuvan sähkönjakelujännitteen laadusta, käytä MONITOR-toimintoa. MONITOR-toiminnon avulla saat pylväsnäytön, joka kertoo jakelujännitteen laadun. Pylvään väri muuttuu vihreästä punaiseksi, mikäli mitattu suure on raja-arvojen ulkopuolella. Jopa 6 erilaista raja-arvoasetusta on käytettävissä Fluke 435:ssä: osa niistä on käyttäjän määriteltävissä.. Toinen vakioraja-arvoista on standardin EN50160 mukainen. Numeroarvot on nähtävissä Volts/Amps/Hertz-tilassa. Paina MENU-nappia, Valitse sitten Volts/Amps/Hertz ja paina F5 OK. Näytölle ilmestyy taulukko, jossa näkyvät senhetkiset jännitearvot (rms ja peak), virta-arvot (rms ja peak) sekä taajuus- ja huippukerroinarvot vaihekohtaisesti. Paina F5 TREND, niin näet näiden arvojen piirturinäytön. 3-1

18 Fluke 434/435 Käyttöohje Mittaustoiminnot Vaihekohtaiset jännitteet (Phase voltages). Tulisi pysytellä lähellä nimellisarvoa. Aaltomuodon tulisi olla mahdollisimman sinimuotoista ja häiriötöntä. Katso aaltomuoto skooppipuolelta. Etsi kuopat ja kohoumat käyttäen Dips & Swells-toimintoa. Käytä Transients-toimintoa etsiäksesi nopeat jännitemuutokset ja piikit. Vaihekohtaiset virrat (Phase currents). Käytä Volts/Amps/Hertz- ja Dips & Swellstoimintoja tarkistaaksesi virta. Inrush Current-toiminnolla voit mitata esim. Moottorin ottaman tehollisen käynnistysvirran. Huippukerroin (Crest Factor, CF). Huippukerroin (CF) 1.5 (tai suurempi) tarkoittaa säröytynyttä aaltomuotoa. Katso aaltomuoto skooppipuolelta. Katso yliaaltonäytöltä kokonaissärö (THD, Total Harmonic Distorsion) ja yksittäiset yliaallot. Harmoniset yliaallot (Harmonics). Näet vaihekohtaiset jännite- ja virta yliaallot sekä kokonaissäröt. Piirturinäytöltä näet arvojen vaihtelut pidemmältä ajalta. Välkyntä (Flicker). Näet vaihekohtaisesti lyhyt- ja pitkäaikaiset jännitteen välkyntäarvot. Piirturinäytöltä näet arvojen vaihtelut pidemmältä ajalta. Kuopat ja kohoumat (Dips & Swells). Nopeat (min. puolen jatkon pituiset) jännitteen kuopat ja kohoumat. Taajuus. Tulisi pysytellä lähellä nimellisarvoa. Taajuus ei yleensä ole Suomessa ongelma. Valitse Volts/Amps/Hertz-toiminto nähdäksesi taajuuden arvo. Epäsymmetria (Unbalance). Jokaisen vaiheen jännite tulisi olla 1%:n sisällä kaikkien kolmen vaiheen keskiarvosta. Virtojen tulisi olla 10%:n sisällä. Tutki epäsymmetrioita skooppipuolen vektorinäytöltä tai Menu-valikon epäsymmetria-toiminnolla. Verkon signaalijännitteet. Voidaan käyttää sähkönjakelujärjestelmissä käytettävien kauko-ohjaussignaalien analysointiin. Loggeri. Mahdollistaa monien eri arvojen tallentamisen suurella erottelukyvyllä pitkään muistiin. 3-2

19 Luku 4 Perustoiminnot ja Menu-valikon käyttö Johdanto Tämä luku käsittelee analysaattorin yleiseen käyttöön liittyviä asioita: Kallistustuki ja kantohihna Analysaattorin käynnistys Näytön kirkkaus Näppäimistön lukitseminen Menu-valikon käyttö Näytön kontrastin säätö Laitteen nollaus tehdasasetuksiin Kallistustuki ja kantohihna Analysaattorin kallistustuki mahdollistaa näytön katselun ja laitteen käytön silloin kun analysaattori on asetettuna tasaiselle pinnalle. Optinen PC-liityntäportti (laitteen oikeassa sivussa) on käytössä, kun kallistustuki on avattuna (katso kuva alla). Kuva 4-1. Kallistustuen käyttö ja PC-liitynnän sijainti 4-1

20 Fluke 434/435 Käyttöohje Kantohihna kuuluu analysaattorin vakiovarusteisiin. Kantohihnan kiinnitystavan näet alla olevasta kuvasta. Kuva 4-2. Kantohihnan kiinnitys Analysaattorin käynnistys Analysaattorissa on ladattava NiMH-akusto, jonka toiminta-aika on yli 6 tuntia (kun akusto on täyteen ladattu). Akkukäytön aikana, akku-symboli näytön ylälaidassa ilmaisee akuston varaustilan (täydestä tyhjään):. Akuston tyhjennyttyä, lataa se käyttäen BC430-akkulaturia. Täysi lataus kestää väh. 4 tuntia, analysaattori sammutettuna. Lataustoiminto kestää paljon kauemmin, mikäli analysaattoria käytetään samalla. Mitään vahinkoa ei tapahdu, vaikka laturi olisi kytkettynä pitkiäkin aikoja (esim. viikonlopun yli), sillä analysaattori tarkkailee lataustoimintoa automaattisesti. Uuden analysaattorin akku saattaa olla täysin tyhjä ja se on suositeltavaa ladata täyteen ennen käyttöä. Käyttäessäsi akkulaturia/verkkolaitetta, pidä mielessäsi seuraavat asiat: Käytä vain akkulaturi/verkkolaite-mallia BC430. Ennen käyttöä, varmista että BC430:n jännite- ja taajuusvalinnat ovat oikeat paikalliseen verkkojännitteeseen ja taajuuteen nähden. Kytke laturi pistorasiaan. Kytke laturi analysaattorin yläosassa olevaan latausliittimeen. Välttääksesi akuston ylikuumeneminen latauksen aikana, älä ylitä sallittua ympäristölämpötilaa (mainittu teknisissä tiedoissa). 4-2

21 Perustoiminnot ja Menu-valikon käyttö Näytön kirkkauden säätö 4 Huomautus Pidentääksesi akuston ikää, lataa se ainakin kahdesti vuodessa. Laitteen sammutus ja käynnistys: Paina käynnistääksesi tai sammuttaaksesi analysaattori (viimeisimmät asetukset käytössä). Kuulet yhden piippauksen. Akuston säästämiseksi, analysaattori sammuttaa näytön tietyn ajan kuluttua, mikäli mitään nappia ei ole painettu. Tämä aika on käyttäjän aseteltavissa. Kun jotain nappia painetaan, näyttö herää jälleen toimintaan. Muuttaaksesi tätä sammutusaikaa (Auto-off), katso luku 20. Huomautus: analysaattori sammuttaa itsensä automaattisesti (kun akustokäytöllä), mikäli mitään nappia ei ole käytetty tiettyyn aikaan laitteen päälle-kytkemisen jälkeen (eli kun aloitusnäyttö on näytöllä). Näytön kirkkauden säätö Paina ottaaksesi taustavalo käyttöön tai pois käytöstä. Pidä painettuna yli 5 sekuntia, näyttö kirkastuu lisää (parantaa luettavuutta kirkkaassa auringonpaisteessa). Akusto kestää pidempään taustavalo pois käytöstä. Näppäimistön lukitseminen Analysaattorin näppäimistö voidaan lukita mittausten ajaksi seuraavasti: ENTER Pidä pohjassa 5 sekunnin ajan avataksesi tai lukitaksesi näppäimistö. 4-3

22 Fluke 434/435 Käyttöohje Menu-valikon käyttö Monet analysaattorin toiminnoista ovat menu-ohjattuja. Menu-valikossa edetään nuolinäppäimiä käyttämällä. Valinnat suoritetaan toimintonäppäinten F1... F5 ja ENTER-napin avulla. Aktiivinen valinta näkyy tummalla pohjalla. Menu-valikon käyttö on kuvattu esimerkinomaisesti printterityypin valinnan avulla: SETUP SETUP-valikko aukeaa. F4 Alavalikko USER PREF-aukeaa. Mene kohtaan: Printer:. ENTER PRINTER-alavalikko aukeaa. Tässä valikossa voi säätää siirtonopeuden ja valita tulostintyypin. Mene kohtaan: baudrate:. Valitse haluttu siirtonopeus. Valitse haluamasi tulostintyyppi:. ENTER F5 Paina vahvistaaksesi valinta. Paina palataksesi aikaisemmalle SETUP/USER PREFtasolle. Tämä valikko on monien eri asetuksen tekemisen alkukohta, esim. näytön kontrasti ja tehdasasetusten palautus. Näytön kontrasti Mene kohtaan SETUP=>USER PREF, kuten yllä on kerrottu: Säädä näytön kontrasti haluamaksesi. Palautus tehdasasetuksiin Analysaattori palautetaan tehdasasetuksiin seuraavasti. HUOMIOI että KAIKKI muistipaikat ja asetukset nollaantuvat!. Mene kohtaan SETUP=>USER PREF, kuten aiemmin on kerrottu: F1 Paina suorittaaksesi nollaus tehdasasetuksiin. Koska analysaattori nollautuu TÄYSIN, varmistusvalikko aukeaa. F5 Paina vahvistaaksesi analysaattorin nollaus. Toimi seuraavasti, mikäli haluat palauttaa laitteen tehdasasetuksiin menettämättä tallennettuja mittaustietoja: sammuta laite, paina ja pidä painettuna SAVE SCREENnappia, laita laite päälle. Kuulet kaksoispiippauksen. 4-4

23 Luku 5 Näytöt Johdanto Analysaattorissa on viisi erityyppistä näyttöä mittaustulosten esittämiseksi mahdollisimman tehokkaalla tavalla. Näiden näyttöjen yhteiset ominaisuudet esitellään tässä luvussa. Eri mittaustoimintojen yksityiskohdat esitellään niitä käsiteltävissä luvuissa. Näytön otsikkoteksti esitetään valitulla kielellä. Allaolevassa kuvassa on näyttötyypit 1.. 5; yhteiset ominaisuudet on käsitellään osioissa A... F. A B C 1 D E 5 F1 F2 F3 F4 F5 F Kuva 5-1. Eri näyttötyypit 5-1

24 Fluke 434/435 Käyttöohje Vaiheiden värit Eri vaiheiden mittautulokset esitetään eri värein. Jos saman vaiheen jännite- ja virtatiedot esitetään samaan aikaan, näytetään jännitetiedot tummalla sävyllä ja virtatiedot vaaleammalla sävyllä. Vaiheiden värisymbolit voidaan valita SETUP kytkimellä ja toimintanäppäimellä F4 USER PREF. Katso yksityiskohtaiset tiedot luvusta 20. Näyttötyypit Alla on lyhyt kuvaus eri näyttötyypeistä ja niiden käyttötarkoituksista. Mittaustoiminto jossa näyttöä on käytetty ja siitä lisätietoa antava luku on myös kerrottu. Muista että näytöllä olevan tiedon määrä riippuu vaiheiden määrästä ja valitusta vaihekytkennästä. Katso kuva 5-1, kohta Taulukkonäyttö: yleisnäkymä monista tärkeistä numeerisista mittaustuloksista. Käytetään: Jännite/Virta/Taajuus (Luku 8), Kuopat ja kohoumat (Luku 9), Yliaallot (Luku 10), Tehot ja energia (Luku 11), Välkyntä (Luku 12), Epäsymmetria (Luku 13), ja sähkönlaatu (Luku 18). 2 Trendinäyttö: tämä näyttö on kytköksissä taulukkonäyttöön. Trendi (eli piirturi) näyttää kaikkien taulukkonäytön suureiden vaihtelun ajan suhteen. Mittaustoiminnon valinnan jälkeen, analysaattori alkaa tallentaa kaikkia taulukkolukemia automaattisesti. Käytetään: Jännite/Virta/Taajuus (Luku 8), Kuopat ja kohoumat (Luku 9), Tehot ja energia (Luku 11), Välkyntä (Luku 12), ja Käynnistysvirta (Luku 15).. 3 Oskilloskooppinäyttö : näyttää jännitteen ja virran aaltomuodot oskilloskooppinäytöllä. Kanava A (L1) on referenssikanava ja siitä näytetään kaksi täyttä jaksoa alkaen 0:sta voltista. Nimellisjännite ja taajuus määrittävät mittausasteikon. Käytetään: Oskilloskooppinäyttö (Luku 7) ja transientit (Luku 14). 4 Vektorinäyttö : näyttää jännitteen ja virran vaihe-eron vektorinäytöllä. Referenssikanavan A (L1) vektori osoittaa positiiviseen pystysuuntaan. A (L1) kanavan amplitudi määrää myös asteikon suuruuden. Käytetään: Oskilloskooppinäyttö (Luku 7) ja epäsymmetria (Luku 13). 5 Pylväsnäyttö : näyttää mittausparametrien esiintymistiheyden prosentteina pylväsnäytöllä. Käytetään: Yliaallot (Luku 10) ja Sähkönlaatu (Luku 18). 5-2

25 Näytöt Eri näyttötyypeille yhteiset ominaisuudet näytössä 5 Eri näyttötyypeille yhteiset ominaisuudet näytössä Katso kuva 5-1, kohdat A... F. A B C Mittaustapa : Käytössäoleva mittaustapa näytetään näytön yläosassa. Mittausarvot : tärkeimmät numeeriset mittausarvot. Väri erilainen eri vaiheille sekä virroille ja jännitteille. Jos kursori on käytössä, esitetään kursorin kohdalla olevat mittausarvot. Status indikaattorit. Seuraavat symbolit kertovat analysaattorin ja mittauksen tilasta: : Indikointi joka kertoo 150/180 jakson (3 s) mittausjaksosta (50/60 Hz) on aktiivinenn. Mikäli indikointia ei näy, on mittausjakso 10/12 jaksoa (50/60 Hz). Aika, jonka mittaus on kestänyt. Muoto: tunnit, minuutit, sekunnit. Kun odotetaan ajastettua mittauksen aloitusta, aika pienenee ja näytössä on symboli -. ZOOM on. Epästabiili eli epävarma mittaustulos. Esimerkiksi taajuusmittaus mikäli referenssikanavaa A (L1) ei ole kytketty. Liputus IEC normin mukaisesti. Liputus kertoo että kuoppa, kohouma tai katkos on esiintynyt mittausjakson aikana, jolloin ne ovat vaikuttaneet mittaustulokseen huonontavasti. Mittausdatan tallennus on käynnissä. Akku/verkkokäytön symboli. Akkukäytössä näytetään akkujen varaustila. Kiertosuunta / Vaiheosoitin-indikaattorit. Näppäimistö lukittu. Paina ENTER-näppäintä viisi sekuntia avataksesi näppäinlukon. D Päänäyttö mittausdatoineen: ominaisuudet kuvattu kohdissa

26 Fluke 434/435 Käyttöohje E Tilanäyttö: seuraavat tiedot ilmestyvät näytölle. Kunka näitä voi, on selitetty luvussa 20 Yleiset asetukset. Seuraavat tiedot näkyvät: Päiväys, analysaattorin reaaliaikakellon mukaisesti Ajan esitystapa joko kk-pp-vv tai pp-kk-vv. Kellonaika tai kursorinaika. mittaukselle. Nimellisjännite ja -taajuus : ovat referensseinä GPS signaalin voimakkuuden ilmaisin. Vaiheiden määrä ja kytkentä mittauksessa. Käytettyjen raja-arvojen nimi sähkönlaadun MONITOR mittaukselle, kuopille, kohoumille, ja nopeille jännitemuutoksille. F Pehmonäppäinten tekstitila: pehmonäppäintoiminnot, jotka voidaan valita napeilla F1... F5, näytetään valkoisella. Toiminnot, jotka eivät ole valittavissa näytetään harmaalla. Valittu näppäintoiminto esitetään mustalla taustalla. 5-4

27 Luku 6 Tuloliitännät Johdanto Tässä luvussa kerrotaan kuinka mittausjohtimet ja pihdit kytketään mittauskohteeseen ja mitä asetuksia tulisi käyttää. Tarkista että analysaattorissa on oikeat asetukset mitattavalle kohteelle ja käytetyille varusteille. Tämä koskee: 3-vaihejärjestelmän kytkentää nimellistaajuutta nimellisjännitettä jännite ja virtamittapäiden ominaisuuksia Valittu kytkentä näkyy käynnistyksen yhteydessä näytettävässä kuvassa. Katso eri kytkentöjen kuvaukset luvusta 20. Tuloliittimet Analysaattorissa on 4 BNC-tuloliitintä virtapihdeille ja 5 banaanituloliitintä jännitteille. Värikoodaustarrat vastaavat johdotuskytkentöjä jotka ovat käytössä seuraavissa maissa: USA, Kanada, Manner-Eurooppa, Iso-Britannia ja Kiina. Kiinnitä haluamasi värikoodit kuvan 6-1. osoittamalla tavalla. 6-1

28 Fluke 434/435 Käyttöohje Kuva 6-1. Värikooditarrojen kiinnittäminen jännite- ja virtatuloihin Kytke mittajohtimet jännitteettömään järjestelmään aina kun mahdollista. Käytä aina tarpeellisia henkilökohtaisia suojavarusteita. Älä työskentele yksin ja noudata Luvun 1 ohjeita. Tee kolmivaihejärjestelmän kytkennät kuvan 6-2 mukaisesti. Kuva 6-2. Analysaattorin liittäminen 3-vaihejärjestelmään Kytke ensin virtapihdit eri vaiheiden A (L1), B (L2), C (L3) ja nollajohtimen N ympärille. Virtapihteihin on merkitty virran kulkusuunta. Tee seuraavaksi jännitekytkennät. Aloita maajohtimen kytkemisellä ja kytke sitten eri vaiheet, A (L1), B (L2) ja C (L3). Kytke aina maajohdin ja tarkista että pihdit ovat täysin sulkeutuneina johtimien ympärillä. Käytä yksivaihemittauksissa virtakanavaa A (L1) ja jännitekanavia maa, nolla ja vaihe A (L1). A (L1) on referenssivaihe kaikkiin mittauksiin. 6-2

29 Tuloliitännät Tuloliittimet 6 Ennen mittausten suorittamista aseta analysaattoriin oikea nimellisjännite, -taajuus ja johdoituskytkentä. Tarkempi kuvaus asetuksista on luvussa 20. Oskilloskooppi ja vektorinäyttö ovat hyödyllisiä kun haluat tarkistaa että virtapihdit ja jännitejohtimet ovat oikein kytketyt. On hyvä tarkistaa, että virtapihdit ovat oikein päin. Vektorinäytössä vaihevirrat ja jännitteet A (L1), B (L2) ja C (L3) tulisivat näkyä myötäpäivään kulkevassa järjestyksessä, kuvan 6-3 mukaisesti. Tämä näköinen vektorinäyttö on käytössä, kun laite on resetoitu tehdasasetuksiin, kuten sivulla 4-4 on kerrottu. Kuva 6-3. Vektorinäyttö oikein kytketystä analysaattorista 6-3

30 Fluke 434/435 Käyttöohje 6-4

31 Luku 7 Oskilloskoopin aaltomuoto- ja vektorinäyttö Johdanto Oskilloskooppitoiminto näyttää mitattavan järjestelmän jännitteet ja virrat aaltomuoto- tai vektorinäyttönä. Myös numeeriset mittaustulokset näytetään, kuten vaihejännitteet ja vaihevirrat, taajuus sekä jännitteen ja virran vaihekulmat. Oskilloskooppin aaltomuotonäyttö Saat oskilloskoopin aaltomuotonäytön valittua seuraavasti: SCOPE Oskilloskooppitoiminnon aaltomuotonäyttö antaa nopeasti päivittyvän oskilloskooppimaisen näytön jännitteiden ja virtojen aaltomuodoista. Näytön otsikossa näkyy jännitteiden/virtojen rms-arvot (10/12 jakson rms tai 150/180 jakson rms as kuten IEC :2003). Oletusasetuksena näytetään aaltomuodoista kaksi jaksoa. Kanava A (L1) on referenssi jonka 0V tasosta alkaen näytetään kaksi jaksoa. Käytettävissä olevat funktionäppäimet: F1 Näytettävien aaltomuotojen valinta: V näyttää kaikki jännitteet, A näyttää kaikki virrat. A (L1), B (L2), C (L3), N (nolla) näyttävät valitun vaiheen jännitteen ja virran samanaikaisesti. F2 F3 Pääsy kursori- ja Zoom-toimintoihin. Pääsy vektorinäyttöön. Katso kuvaus alla. 7-1

32 Fluke 434/435 Käyttöohje F4 Vaihto vaihejännitemittauksesta (A/L1,B/L2,C/L3,N) vaiheiden väliseen jännitemittaukseen (AB,BC,CA). F5 Vaihtaa näytön päivityksen HOLD- tai RUN-tilaan. Kursori. Kun kursori on päällä näkyy näytön yläosassa kursorin arvot. Siirtämällä kursori näytön vasempaan tai oikeaan reunaan, saadaan näkyviin seuraava näyttö. Näyttöruutuja on yhteensä kuusi kappaletta. Suurennus-Zoom. Voit muuttaa kuvaajan vaaka- ja pystysuuntaista kokoa nähdäksesi tiettyjä yksityiskohtia tai koko mittaustuloksen kerralla näytöllä. Zoom ja kursoritoimintoja käytetään nuolinäppäimillä. Käyttö on esitetty luvussa 19. Aaltomuotonäytön alue on esiasetettu niin, että sillä saa hyvän näytön lähes aina. Esiasetukset perustuvat nimellisjännitteeseen (Vnom) ja virta-alueeseen (A Range). Mikäli haluat, voit muuttaa aluetta itse. Myös PHASOR PREFerence on aseteltavissa. Tämä vaikuttaa kiertosuunta- tai vaiheosoitin-näytön valintaan ja vaihekulman näyttöön (+/ ). Voit halutessasi muuttaa aluetta. Muutokset voit tehdä valikosta johon pääset SETUP näppäimellä ja funktionäppäimellä F3 - FUNCTION PREF. Katso luku 20, FUNCTION PREFerences. Aaltomuodon jälkihehku (persistenssi) voidaan ottaa käyttöön funktionäppäimellä F1. Jälkihehkun avulla voidaan analysoida signaalin muutoksia ajan suhteen. Oskilloskoopin vektorinäyttö Vektorinäyttö: F3 Vaihekulmanäyttö esittää jännitteiden ja virtojen vaihe-erot vektorinäytöllä. Vektorinäytön referenssikanava A (L1) osoittaa pystysuunnassa ylöspäin. Muut numeeriset mittausarvot ovat nimellisjännite, -taajuus ja vaihekulmat. Näytön yläosassa näytetään virtojen ja jännitteiden RMS-arvot. Käytettävissä olevat funktionäppäimet: F1 Näytettävän mittausdatan valinta: kaikki jännitteet, kaikki virrat, tai jännite ja virta vaihekohtaisesti. F3 F5 Paluu oskilloskoopin aaltomuotonäyttöön. Pysäytä (HOLD) tai käynnistä (RUN) näytönpäivitys. 7-2

33 Oskilloskoopin aaltomuoto- ja vektorinäyttö Vihjeitä 7 Vihjeitä Oskilloskoopin aaltomuotonäyttö antaa nopean yleiskuvan virran ja jännitteen aaltomuodoista. Erityisesti jännitteen aaltomuotojen tulisi olla pyöreitä ja sinimuotoisia. Jos näet jännitteen vääristymiä, on hyvä tarkistaa tilanne harmonisten näytöltä. RMS-jännitteen ja taajuuden tulisi olla lähellä nimellisarvojaan. Aaltomuoto ja vektorinäyttöjä käytetään myös virtapihtien ja jännitemittajohtimien (oikein)kytkennän toteamiseen. Vektorinäytössä vaihevirtojen ja jännitteiden kulkusuunnan tulisi olla myötäpäivään: L1 (A), L2 (B) ja L3 (C). 7-3

34 Fluke 434/435 Käyttöohje 7-4

35 Luku 8 Jännite/Virta/Taajuus Johdanto Volts/Amps/Hertz-näyttö on taulukkonäyttö tärkeimmistä arvoista. Siihen liittyvä trendinäyttö piirtää kaikkia näkyviä numeroarvoja koko ajan taustalla. Taulukkonäyttö Siirtyäksesi VOLTS/AMPS/HERTZ-taulukkonäyttöön, toimi seuraavasti: MENU ENTER Taulukkonäyttö antaa yleissilmäyksen vaihekohtaisista jännitteistä ja virroista. Myös taajuus ja huippukertoimet näytetään. Huippukerroin (Crest Factor, CF) kuvaa särön määrää. CF = 1.41 tarkoittaa ettei säröä ole (puhdas siniaalto, 2) ja suurempi arvo kuin 1,8 kertoo suuresta säröstä. Käytä näyttöä saadaksesi ensikuvan mitattavan järjestelmän tilasta. Taulukon sarakkeiden määrä riippuu valitusta järjestelmän johdotuksesta. Taulukon lukemat ovat hetkellisarvoja ja ne päivittyvät jatkuvasti. Mittaustulosten arvojen tallennus (ajan suhteen) aloitetaan heti kun mittaus on käynnistetty, ja niitä voidaan tutkia trendinäytön avulla. 8-1

36 Fluke 434/435 Käyttöohje Käytettävissä olevat funktionäppäimet: F1 Näytettävien aaltomuotojen valinta: V näyttää kaikki jännitteet, A näyttää kaikki virrat. A (L1), B (L2), C (L3), N (nolla) näyttävät valitun vaiheen jännitteen ja virran samanaikaisesti. F4 F5 Pääsy trendinäyttöön. Katso tarkempi kuvaus alla. Vaihtaa näytön päivityksen HOLD- tai RUN-tilaan. Vaihto HOLD-tilasta RUN-tilaan tuo näyttöön menun, jolla mittauksen aloitus voidaan valita heti alkavaksi (NOW) tai ajastetuksi (TIMED), jolloin voit valita haluamasi mittauksen aloitusajan ja mittauksen keston. Trendi Jännite/Virta/Taajuus trendinäyttö: F4 Kaikkia taulukkonäytön arvoja tallennetaan, mutta taulukon kukin rivi näytetään erikseen trendi-näytöllä. Paina funktionäppäintä F1 valitaksesi näytettävän rivin. Trendinäyttö alkaa näytön oikeasta reunasta. Otsikon lukemat vastaavat trendin oikean puolimmaisia (viimeisimpiä) mittaustuloksia. Käytettävissä olevat funktionäppäimet: F1 Paina ensin F1 ja valitse sitten nuolinäppäinten avulla haluamasi taulukkonäytön rivi trendinäytölle. F2 F3 F4 F5 Kursori päälle/pois. Valitse nuolinäppäimien toiminnoksi kursori- tai Zoomtoiminto. Paluu taulukkonäyttöön. Vaihtaa näytön päivityksen HOLD- tai RUN-tilaan. Vaihto HOLD tilasta RUN tilaan tuo näyttöön menun, jolla mittauksen aloitus voidaan valita heti alkavaksi (NOW) tai ajastetuksi (TIMED), jolloin voit valita haluamasi mittauksen aloitusajan ja mittauksen keston. 8-2

37 Jännite/Virta/Taajuus Vihjeitä 8 Kursori. Kun kursori on päällä näkyy näytön yläosassa kursorin arvot. Siirtämällä kursori vasempaan tai oikeaan reunaan, saadaan näkyviin seuraava näyttö. Näyttöruutuja on yhteensä kuusi kappaletta. Suurennus-Zoom. Voit muuttaa kuvaajan vaaka- ja pystysuuntaista kokoa nähdäksesi tiettyjä yksityiskohtia tai koko mittaustuloksen kerralla näytöllä. Zoom ja kursoritoimintoja käytetään nuolinäppäimillä. Käyttö on esitetty luvussa 19. Trendipiirron aluevalinta on automaattisesti hyvä useimmissa mittauksissa, mutta aluevalintaa on mahdollista muuttaa mikäli tarpeellista. Muutokset voit tehdä valikosta johon pääset SETUP näppäimellä ja funktionäppäimellä F3 - FUNCTION PREF. Katso luku 20, FUNCTION PREFerences. Vihjeitä Jännitteen ja taajuuden tulisi olla lähellä nimellisarvoja, esimerkiksi 120 V, 230 V, 480 V, 60 Hz, tai 50 Hz. Taulukkonäytön jännite- ja virta-arvoja voidaan käyttää esim. tarkasteltaessa 3-vaihe induktiomoottorin epäsymmetriaa. Jännitteen epäsymmetria aikaansaa suuria epäsymmetrisiä virtoja staattorikäämityksessä., jotka aikaansaavat käämityksen ylikuumenemisen ja laitteen eliniän lyhenemisen Vaihejännitteissä ei tulisi olla yli 1 % eroja verrattuna kaikkien vaiheiden keskiarvoon. Virran epäsymmetria ei saisi olla 10 % suurempi. Jos epäsymmetriaa esiintyy, käytä eri mittausmenetelmiä järjestelmän tarkempaa analyysia varten. Huippikertoimen arvo 2.0 kertoo suuresta säröstä. Huippukerroin (CF) = 2.0 voi löytyä esimerkiksi tasasuuntaajapiireistä, jotka ottavat virtaa vain siniaallon huippujen aikana. 8-3

38 Fluke 434/435 Käyttöohje 8-4

39 Luku 9 Kuopat & Kohoumat Johdanto Dips & Swells-toiminto tallentaa kuopat (Dips, Sags), Katkokset (interruptions), Nopeat jännitemuutokset ja kohoumat (Swell). Kuopat ja kohoumat ovat nopeita muutoksia nimellisarvosta. Muutos voi olla muutamasta voltista jopa satoihin voltteihin. Muutoksen aika voi vaihdella puoliaallosta muutamaan sekuntiin, kuten EN standardissa on määritelty. Voit valita nimellisarvoon tai keskiarvoistettuun referenssiin perustuvan mittauksen.. Keskiarvoistettu referenssijännite käyttää 1 minuutin liukuvaa keskiarvoa referenssiarvona. Kuopan aikana jännite laskee ja kohouman aikana jännite nousee. Kolmivaihejärjestelmässä kuoppa alkaa kun yksi tai useampi vaihe laskee alle nimellisarvon ja loppuu kun kaikki vaiheet ovat yhtäsuuria tai suurempia kuin nimellisjännite plus hystereesi. Kuoppien ja kohoumien liipaisuehtona on taso ja hystereesi. Kuopista ja kohoumista mitataan kesto ja suuruus, sekä tapahtumahetki. Kuvat 9-1 ja 9-2 selittävät tätä Kuva 9-1. Jännitekuopan ominaisuudet 9-1

40 Fluke 434/435 Käyttöohje Kuva 9-2. Jännitekohouman ominaisuudet Jännitekatkoksen aikana jännite laskee alle raja-arvon. Kolmivaihejärjestelmässä katkos alkaa kun jännite kaikissa vaiheissa on laskenut alle raja-arvon ja loppuu kun jokin vaiheista on palannut raja-arvoon + hystereesi. Katkoksen liipaisuehtoina on raja-arvo ja hystereesi. Katkoksista tallennetaan kesto, suuruus ja esiintymisaika. Kuva 9-3 selittää tätä. INTERRUPTION-INT- NOMINAL VOLTAGE HYSTERESIS THRESHOLD 0 VOLT duration time magnitude Kuva 9-3. Jännitekatkoksen ominaisuudet Nopeat jännitemuutokset ovat jännitteen RMS-arvon nopeita muutoksia kahden vakaan arvon välillä. Nopeiden jännitemuutosten tallennusperusteena on vakaan RMS-arvon toleranssi, vakaana pysymisen aika, pienin muutos ja pienin muutosnopeus (%/s). Jännitemuutosta, joka ylittää tai alittaa (kohouman tai kuopan) liipaisutason, kutsutaan kuopaksi (dip, sag) tai kohoumaksi (swell), ei nopeaksi jännitemuutokseksi. Jännitetason muutokseen perustuvan liipaisun lisäksi, liipaisu voidaan perustaa myös suurimpaan jännitteen muutokseen (Vmax). (FoL-säädös Norjassa vaatii Vmax-mittausta). Tapahtumalista näyttää jännitemuutoksen suuruuden ja muutosajan. Yksityiskohtainen tapahtumalista (event list) näyttää Vmax-arvot suhteessa nimellisjännitteeseen. Kuva 9-4 selittää tätä. 9-2

41 Kuopat & Kohoumat Trendi 9 Steady time Voltage tolerance Maximum voltage change Normal voltage Voltage step Rate of change Voltage tolerance Steady time Transition time Kuva 9-4. Nopean jännitemuutoksen ominaisuudet Jännitteen lisäksi myös virran mittaustulokset tallentuvat, jolloin pääset tutkimaan syy/seuraussuhteita. Funktionäppäimellä F4 EVENTS pääset näyttöön, jossa jännitetapahtumat ovat aikajärjestyksessä. Trendi Päästäksesi Dips & Swells Trendinäyttöön: MENU ENTER Päänäytöllä kaikki jännite- ja virtakanavien mittaustulokset esitetään, jotta niitä voitaisiin vertailla. Kaikkia kanavia ei näytetä yhtäaikaa. Valitse haluamasi kanavaryhmä näyttöön 9-3

42 Fluke 434/435 Käyttöohje painamalla F1 näppäintä. Piirto päivittyy oikeasta reunasta, ja näytön yläosassa näytetään vastaavat tulokset. Käytettävissä olevat funktionäppäimet: F1 Valitse ylös/alas nuolinäppäimillä haluamasi jännite tai virtakanavat näyttöön. F2 F3 F4 F5 Kursori päälle/pois. Valitse nuolinäppäinten toimintoksi kursori- tai Zoomtoiminto. Pääsy tapahtumataulukkoon. Vaihtaa näytön päivityksen HOLD- tai RUN- tilaan. Vaihto HOLD tilasta RUN tilaan tuo näyttöön menun, jolla mittauksen aloitus voidaan valita heti alkavaksi (NOW) tai ajastetuksi (TIMED), jolloin voit valita haluamasi mittauksen aloitusajan ja mittauksen keston. Kursori. Kun kursori on päällä näkyy näytön yläosassa kursorin arvot. Siirtämällä kursori vasempaan tai oikeaan reunaan, saadaan näkyviin seuraava näyttö. Näyttöruutuja on yhteensä kuusi kappaletta. Zoom. Voit muuttaa kuvaajan vaaka- ja pystysuuntaista kokoa nähdäksesi tiettyjä yksityiskohtia, tai koko mittaustuloksen kerrallaan näytöllä. Zoom- ja kursoritoimintoja käytetään nuolinäppäimillä. Käyttö on esitetty luvussa 19. Trendipiirron aluevalinta on automaattisesti hyvä useimmissa mittauksissa. Esiasetukset perustuvat nimelllisjännitteeseen ja virta-alueeseen (Vnom) ja (A Range). Voit halutessasi aluevalintaa. Muutokset voit tehdä valikosta johon pääset SETUP näppäimellä ja funktionäppäimellä F3 - FUNCTION PREF. Katso luku 20, FUNCTION PREFerences Tapahtumien asetusarvot kuten liipaisutasot ja hystereesi ovat esiaseteltuja, mutta niitä voi muuttaa. Muutokset voi suorittaa SETUP-napilla ja valitsemalla raja-arvojen asettelun. Katso luku 20, Raja-arvojen säätö. Tapahtumataulukko Päästäksesi kuoppien ja kohoumien tapahtumataulukkoon: F4 Tapahtumataulukko näyttää kaikki jännitteiden liipaisutasojen ylitykset. Liipaisutasoina voidaan käyttää kansainvälisiä standardeja tai omia asetusarvoja. Tasojen asetteluun pääsee SETUP-napilla valitsemalla Limits. Katso yksityiskohtaiset ohjeet luvusta 20 Rajojen asettelu. 9-4

43 Kuopat & Kohoumat Vihjeitä 9 Normaalitilassa näytetään tärkeimmät tapahtumat ja niiden tapahtumahetki sekä kestoaika ja jännitemuutoksensuuruus. Yksityiskohtainen Detail-näyttö näyttää kaikki liipaisutason ylitykset vaiheittain. Taulukossa käytetään seuraavia lyhennyksiä ja symboleita: Lyhennys Kuvaus Symboli Kuvaus CHG Nopea jännitemuutos Nouseva reuna DIP Jännitekuoppa Laskeva INT Jännitekatkos Muutos ylöspäin SWL Jännitteen kohouma Muutos alaspäin Käytettävissä olevat toimintanäppäimet: F3 Vaihto NORMAL (normaalin) ja DETAILED (yksityiskohtaisen) taulukkonäytön välillä. F4 F5 Paluu trendinäyttöön. Käynnistä trendinäyttö ja valitse kursoreilla haluamasi tapahtuma. Tämä tapahtuma voidaan valita ylös/alas nuolilla Vihjeitä Kuoppien ja kohoumien esiintyminen saattaa indikoida verkkoa joka ei ole tarpeeksi jäykkä. Tällaisessa järjestelmässä suurien kuormien, kuten moottorien ja hitsauskoneiden kytkeytymiset aikaansaavat jännitemuutoksia. Ilmiöt saattavat näkyä myös sähkövalojen välkyntänä (flikkerinä) tai jopa himmenemisenä. Alijännitteet saattavat saada aikaan PC:iden ja muiden elektronisten laitteiden poiskytkeytymisen. Suorittamalla mittaukset nousukeskuksesta saat selville tulevatko ongelmat kiinteistön sisältä vai ulkoa. Ongelma tulee mitattavasta järjestelmästä jos jännite putoaa kun virta nousee. Ongelma tulee ulkopuolelta jos mitattavan kuorman jännite ja virta putoavat molemmat yhtäaikaa. 9-5

44 Fluke 434/435 Käyttöohje 9-6

45 Luku 10 Harmoniset yliaallot Johdanto Harmonics-toiminto mittaa ja tallentaa harmoniset ja epäharmoniset 50 harmoniseen asti. Harmonisiin liittyvät datat kuten tasajännitekomponentti (DC), THD (kokonaissärö), ja K-arvo mitataan. Harmoniset ovat sinimuotoisen jännitteen tai virran jaksollisia säröytymiä. Kukin jaksollinen säröymä koostuu yhdistelmästä erisuuruisia ja taajuisia siniaaltoja. Näiden erilaisten taajuuskomponenttien osuus kokonaissignaalista mitataan ja esitetään harmonisten mittauksessa. Mittaustulokset voidaan esittää prosentteina perusaallosta tai prosentteina koko RMS-arvosta (kaikki taajuudet). Tuloksia voidaan katsella pylväs-, taulukko- tai trendi(piirturi)näyttönä. Harmoniset yliaallot aiheutuvat epälineaarisista kuormista, kuten tasajännitelähteistä tietokoneissa ja televisioissa sekä taajuusmuuttajakäytöistä. Harmoniset yliaallot saattavat aikaansaada muuntajien ja johtimien ylikuumentumisen. Pylväsnäyttö Päästäksesi harmonisten pylväsnäyttöön, toimi seuraavasti: MENU 10-1

46 Fluke 434/435 Käyttöohje ENTER Pylväsnäyttö kertoo jokaisen taajuuskomponentin osuuden prosentuaalisesti koko signaalista. Signaali, jossa ole säröä, näyttää 1 harmonisen (=perustaajuus) 100% suuruisena ja muut yliaallot nollana. Tällaista tilannetta ei käytännössä esiinny, vaan signaalissa on aina särökomponentteja. Puhdas siniaalto säröytyy kun suurempia taajuuskomponentteja yhdistetään siihen. Särön määrää kuvaa kokonaissärö eli THD. Näyttöön saadaan myös tasakomponentin suuruus ja K-arvo. K-arvo määrittää harmonisten yliaaltojen vaikutuksia muuntajan häviöihin. Korkeampitaajuiset harmoniset vaikuttavat K-arvoon enemmän kuin pienempitaajuiset. Allaolevasta taulukosta näkyy yhtäaikaisesti esitettävien pylväiden määrä eri mittauksissa: Harmoniset Kaikki vaiheet näytössä Yksivaihenäyttö Harmoniset & Epäharmoniset Vasen/oikea nuolilla siirretään kursori halutun pylvään kohdalle. Näytön yläosassa näkyvät vaihe, harmonisen numero ja vaihekulma. Jos kaikki pylväät eivät ole näytöllä, saat ne näkyviin siirtämällä kursorin näytön vasempaan tai oikeaan reunaan. Ylös/alas nuolia käytetään pystysuuntaiseen suurennokseen: Täydeksi pystysuuntaiseksi asteikoksi voidaan valita 100 %, 50 %, 20 %, 10 %, tai 5 %. SETUP-menun toimintonäppäimellä F3 - FUNCTION PREF voit valita harmonisnäytöksi % perustaajuudesta (%f) tai koko RMS-arvosta (%r). Tarkemmat lisätiedot luvusta 20, FUNCTION PREFerences. Suodatus (Filtering). Mitattaessa harmonisia yliaaltoja (epäharmoniset pois näytöltä), harmonisten ryhmitys ja 1.5 s pehmennys suodatin ovat käytössä. Mitattaessa harmonisia yliaaltoja (epäharmoniset näytöllä), harmonisten ja epäharmonisten ryhmitys on käytössä, mutta suodatus on pois päältä. Käytettävissä olevat funktionäppäimet: F1 Harmonisaaltotyypin valinta: jännite, virta, tai pätöteho. Tehon harmonisilla voi olla negatiivinen tai positiivinen suuruus. F2 F3 F4 Näytettävän vaiheen valinta: A (L1), B (L2), C (L3), N (nolla) tai kaikki (ALL) Siirtyminen harmonisten yliaaltojen taulukkonäyttöön Epäharmonisten näyttö päälle/pois. 10-2

47 Harmoniset yliaallot Taulukkonäyttö10 F5 Vaihtaa näytön päivityksen HOLD- tai RUN- tilaan. Vaihto HOLD tilasta RUN tilaan tuo näyttöön menun, jolla mittauksen aloitus voidaan valita heti alkavaksi (NOW) tai ajastetuksi (TIMED), jolloin voit valita haluamasi mittauksen aloitusajan ja mittauksen keston. Taulukkonäyttö Siirtyäksesi harmonisten yliaaltojen taulukkonäyttöön, toimi seuraavasti: F3 Taulukkonäyttö näyttää 8 mittausta per vaihe. Painamalla SETUP-nappia ja funktionäppäintä F3 - FUNCTION PREF voit valita taulukon sisällön. Katso tarkemmat yksityiskohdat luvusta 20. Käytettävissä olevat funktionäppäimet: F3 Paluu pylväsnäyttöön. F4 F5 Trendinäytön valinta. Katso tarkempi kuvaus alla. Vaihtaa näytön päivityksen HOLD- tai RUN- tilaan. Vaihto HOLD tilasta RUN tilaan tuo näyttöön menun, jolla mittauksen aloitus voidaan valita heti alkavaksi (NOW) tai ajastetuksi (TIMED), jolloin voit valita haluamasi mittauksen aloitusajan ja mittauksen keston. Trendinäyttö Valitaksesi harmonisten trendinäytön, toimi seuraavasti: F4 Trendi kertoo kuinka harmoniset yliaallot ovat vaihdelleet ajan suhteen: Kursoria ja suurennosta voidaan käyttää yksityiskohtien tutkimiseen. Kaikkia taulukkonäytön arvoja tallennetaan, mutta taulukon kukin rivi näytetään erikseen trendi-näytöllä. Paina funktionäppäintä F1, jotta voit valita nuolinäppäimillä haluamasi rivin. SETUP-näytön toimintonäppäimellä F3 - FUNCTION PREF voit valita harmonisnäytöksi % perustaajuudesta (%f) tai koko RMS-arvosta (%r). Tarkemmat lisätiedot luvusta 20. Myös taulukon sisältämät tiedot voidaan valita tässä menuvalikossa. Katso tarkemmat tiedot luvusta

48 Fluke 434/435 Käyttöohje Käytettävissä olevat funktionäppäimet: F1 F2 F3 F4 F5 Paina ensin F1 ja valitse sitten nuolinäppäinten avulla haluamasi taulukkonäytön rivi trendinäytölle. Kursori päälle/pois. Valitse nuolinäppäinten toiminnoksi kursori- tai Zoomtoiminto. Paluu taulukkonäyttöön. Vaihtaa näytön päivityksen HOLD- tai RUN- tilaan. Vaihto HOLD tilasta RUN tilaan tuo näyttöön menun, jolla mittauksen aloitus voidaan valita heti alkavaksi (NOW) tai ajastetuksi (TIMED), jolloin voit valita haluamasi mittauksen aloitusajan ja mittauksen keston. Vihjeitä Harmonisten numero kertoo niiden taajuudesta, ensimmäinen harmoninen on perustaajuus (60 tai 50 Hz), toinen harmoninen on taajuudeltaan kaksi kertaa perustaajuuden suuruinen (120 tai 100 Hz), jne. Harmonisten kiertosuunta voi olla positiivinen (+), nolla (0) tai negatiivinen (-). Allaoleva taulukko antaa yleiskuvan. Harm Taajuus 60 Hz 50 Hz 120 Hz 100 Hz 180 Hz 150 Hz 240 Hz 200 Hz 300 Hz 250 Hz Kiertosuunta Hz 300 Hz Harm Taajuus 420 Hz 350 Hz 480 Hz 400 Hz 540 Hz 450 Hz 600 Hz 500 Hz 660 Hz 550 Hz... Kiertosuunta Positiivinen kiertosuunta merkitsee että harmoniset yrittävät pyörittää moottoria nopeammin kuin perustaajuus; negatiivisen harmoniset yrittävät pyörittää moottoria hitaammin kuin perustaajuus. Molemmissa tapauksissa moottorin vääntömomentti pienenee ja se ylikuumenee. Harmoniset aikaansaavat myös muuntajien ylikuulumista. Parillisia yliaaltoja ei esiinny, jos aaltomuodot ovat symmetrisiä eli ei ole tasakomponenttia. Nolla kiertosuunnan harmoniset summautuvat nollajohtimiin. Tämä voi aikaansaada nollajohtimien ylikuumentumisen. Särö. Virran säröytyminen on odotettavissa järjestelmissä joissa on epälineaarisia kuormia kuten tasavirtalähteitä. Kun virtasärö aikaansaa jänniteeseen yli 5% särön (THD), on se merkki ongelmatilanteesta. K-arvoa käytetään muuntajien mitoituksessa (USA:ssa). Käytä K-arvoa ja KVA arvoja määrittääksesi millainen muuntaja tarvitaan syöttämään paljon yliaaltoja sisältäviä kuormia. 10-4

49 Luku 11 Teho & Energia Johdanto Power & Energy -toiminto näyttää taulukkonäytössä tärkeimmät tehoparametrit. Trendi (eli piirturi) näyttää kaikkien taulukkonäytön suureiden vaihtelun ajan suhteen. Fluke 434/435 mittaa myös energiankulutuksen ja sillä voi varmistaa pulssilähdöllä varustettujen kulutusmittarien toiminnan. Tehonlaskennassa voit valita perustaajuuteen (Fundamental) tai koko taajuusalueeseen (Full) perustuvan mittauksen. FUNDamental mittaa jännitteen ja virran vain perustaajuudella (60 tai 50 Hz) ja laskee niistä tehonkulutukset; FULL käyttää koko mitattua taajuusaluetta (True rms jännite ja virta). Valinta tehdään SETUP-valikon funktionäppäimellä F3 - FUNCTION PREF. Katso tarkemmat yksityiskohdat luvusta 20. Taulukkonäyttö Siirtyäksesi tehosuureiden taulukkonäyttöön, toimi seuraavasti: MENU 11-1

50 Fluke 434/435 Käyttöohje ENTER Taulukkonäyttö näyttää jokaisen vaiheen tehosuureet sekä kokonaistehon: Pätöteho(kW), näennäisteho (kva, rms jännitteen ja virran tulo), loisteho (kvar, näennäistehon reaktiivinen komponentti, joka aiheutuu jännitteen ja virran vaihe-eroista induktiivisilla ja kapasitiivisilla kuormilla), tehokerroin (PF, pätötehon ja näennäistehon suhde kokonais rms-arvoilla, mukaanlukien harmoniset yliaallot), kulmakerroin (DPF tai cos ϕ, (pätötehon ja näennäistehon suhde perustaajuudella) sekä 12/10 tai 180/150 jakson rmsarvot virrasta ja jännitteestä. Funktionapin F1 avulla voidaan lukemaksi valita vaihejännite (A/L1,B/L2,C/L3,N) tai vaiheiden välinen jännite (AB,BC,CA). Symbolit ilmoittavat onko kuorma kapasitiivinen ( ) tai induktiivinen ( ). Taulukko vaihekohtaisesta energiankulutuksesta saadaan kutsuttua esiin painamalla F3 ENERGY - funktionäppäintä. Taulukkonäyttö näyttää pätötehon (kwh), näennäistehon (kvah) ja loistehon (kvarh) kulutukset. Kulutuksien mittaus käynnistyy kun Power & Energy mittaus käynnistetään. Lukemat voidaan nollata funktionäppäimellä F5. Käyttämällä ajoitettua (TIMED) mittauksen aloitusta, voidaan mitata kulutuksia ennaltamäärättynä ajanjaksona. Ajoitettu aloitus voidaan asetella kun vaihdetaan HOLDtilasta RUN-tilaan F5 näppäimillä. Sulje tilapäisesti kulutusmittaukset (ENERGY) saadaksesi funktionäppäimen F5 käyttöön HOLD/RUN-vaihtoon. Pulssilaskenta-toiminto laskee pulsseja esim. pulssilähdöllä varustetuista energiankulutusmittareista (Wh-sähkömittareista). Energiankulutusnäyttö ilmaisee kwharvon ja energiamittarista tulevien pulssien määrän välisen prosentuaalisen hajonnan. Toimintaa voidaan käyttää esimerkiksi kulutusmittareiden virheiden tarkistamiseen. Pulssilähtö mitataan optisesti eristetyllä liipaisumittapäällä, joka kytketään kulutusmittarin pulssilähdön ja analysaattorin optisesti erotetun RS-232 portin välille. Kuvassa 11-1 on esitetty mittauskytkentä. Energian kulutus (pulssien määrä per kwh) tulee asettaa etukäteen. Asetus voidaan tehdä SETUP toiminnossa funktionäppäimellä F3 FUNCTION PREF. Katso tarkemmin luku 20. Voit tehdä seurannan myös manuaalisesti (ilman liipaisumittapäätä). Katso kiekon pyörimistä kulutusmittarissa ja paina F4-MANUAL COUNT+1 joka kerran kun punainen alue tulee keskelle. Analysaattori laskee pulssit joko liipaisumittapäästä tai F4:stä. Vain jompaa kumpaa tulee käyttää. 11-2

51 Teho & Energia Taulukkonäyttö11 F1 F2 F3 F4 F5 Kuva Kulutusmittarin toiminnan tarkistus pulssilähdön avulla Käytettävät funktionäppäimet: F1 Vaihtaa vaihejännitemittauksesta (A/L1,B/L2,C/L3,N) vaiheidenväliseen jännitemittaukseen (AB,BC,CA). F3 F4 F5 Siirry energiankulutusnäyttöön. Trendinäytön valinta. Katso tarkemmin alla. Vaihtaa näytön päivityksen HOLD- tai RUN- tilaan. Vaihto HOLD tilasta RUN tilaan tuo näyttöön menun, jolla mittauksen aloitus voidaan valita heti alkavaksi (NOW) tai ajastetuksi (TIMED), jolloin voit valita haluamasi mittauksen aloitusajan ja mittauksen keston. Jos kulutusnäyttö on käytössä, voidaan lukemat nollata näppäimellä F

52 Fluke 434/435 Käyttöohje Siirtyäksesi energiankulutuksen taulukkonäyttöön, toimi seuraavasti: F3 Käytettävät funktionäppäimet: F2 Pulssilaskenta-toiminto päälle/pois. F3 F4 F5 Sulje energiankulutusnäyttö. Manuaalinen pulssilaskuri. Katso kuvaus aiemmin. Energiankulutusnäytön nollaus. Trendinäyttö Power & Energy trendinäytön valinta: F4 Taulukon lukemat ovat hetkellisarvoja ja ne päivittyvät jatkuvasti. Muutokset näissä arvoissa tallentuvat automaattisesti trendinäyttöön. Kaikkia taulukkonäytön arvoja tallennetaan, mutta taulukon kukin rivi näytetään erikseen trendi-näytöllä. Paina ensin F1 ja valitse sitten nuolinäppäinten avulla haluamasi taulukkonäytön rivi trendinäytölle. Piirto päivittyy oikeasta reunasta alkaen ja näytön yläosassa näytetään viimeisimpiä oikeanpuoleisimpia mittauksia vastaavat tulokset. Ajoitetun TIMED kulutusmittauksen lisäksi analysaattori voi mitata keskimääräiset kulutukset asetellulta aikaväliltä. Teollisuusasiakkaat maksavat usein sähköstä suurimman keskimääräisen tehonkulutuksen mukaisesti tietyllä aikavälillä. Mittaus voidaan suorittaa kulutusjakso-toiminnalla (demand interval), jolloin yleisesti käytetty ajanjakso on 15 minuuttia. Kaikilla muilla asetuksilla paitsi pystyskaalauksen OFF asetuksella, trendi esitetään niin että jokainen datapiste näytöllä vastaa Max, Min, ja keskiarvoisia kulutuslukemia asetellulla ajanjaksolla. Kulutusjakson ajaksi voidaan asetella minuuttia tai OFF. Asettelu tapahtuu SETUP-valikossa funktionäppäimellä F3 FUNCTION PREF. Katso tarkemmat tiedot luvusta 20. Kulutusjakson ollessa OFF toimii trendin normaali automaattinen skaalaus. 11-4

53 Teho & Energia Vihjeitä11 Käytettävissä olevat funktionäppäimet: F1 Paina ensin F1 ja valitse sitten nuolinäppäinten avulla haluamasi taulukkonäytön rivi trendinäytölle. Valittu rivi näkyy näytön yläosassa. F2 F3 F4 Kursorit päälle/pois. Valitse nuolinäppäinten toiminnaksi kursori- tai Zoomtoiminto. Paluu taulukkonäyttöön. F5 Vaihtaa näytön päivityksen HOLD- tai RUN- tilaan. Vaihto HOLD tilasta RUN tilaan tuo näyttöön menun, jolla mittauksen aloitus voidaan valita heti alkavaksi (NOW) tai ajastetuksi (TIMED), jolloin voit valita haluamasi mittauksen aloitusajan ja mittauksen keston. Kursori. Kun kursori on päällä näkyy näytön yläosassa kursorin arvot. Siirtämällä kursori vasempaan tai oikeaan reunaan, saadaan näkyviin seuraava näyttö. Näyttöruutuja on yhteensä kuusi kappaletta. Zoom. Voit muuttaa kuvaajan vaaka- ja pystysuuntaista kokoa nähdäksesi tiettyjä yksityiskohtia tai koko mittaustuloksen kerralla näytöllä. Zoom ja kursoritoimintoja käytetään nuolinäppäimillä. Käyttö on esitetty luvussa 19. Trendipiirron aluevalinta on automaattisesti hyvä useimmissa mittauksissa. Aluevalinta perustuu nimellisjännitteeseen (Vnom) ja virta-alueeseen (A-range), mutta aluevalintaa on mahdollista muuttaa mikäli tarpeellista. Muutokset voit tehdä valikosta johon pääset SETUP näppäimellä ja funktionäppäimellä F3 - FUNCTION PREF. Katso luku 20, FUNCTION PREFerences Vihjeitä Tehomittausta voidaan käyttää näennäistehon (kva) mittaamiseen muuntajasta useamman tunnin ajalta. Katso trendinäytöltä onko mittauksen aikana ajanjaksoja jolloin muuntajaa ylikuormitetaan. Ongelman ratkaisemiseksi voi yrittää jakaa kuormia uudelleen tai tarvittaessa vaihtaa muuntajan tehokkaampaan. Tehokertoimen tulkinta: PF = 0 1: kaikkea tehoa ei kuluteta, vaan tietty määrä reaktiivista tehoa on olemassa. Virta on edellä (kapasitiivinen kuorma) tai jäljessä (induktiivinen kuorma). PF = 1: kaikki teho kulutetaan kuormassa. Virralla ja jännitteellä ei ole vaihe-eroa. PF = -1: kuorma tuottaa tehoa. Virralla ja jännitteellä ei ole vaihe-eroa. PF = -1 0: kuorma tuottaa tehoa. Virta on edellä tai jäljessä. Jos havaitset negatiivisen tehokertoimen kun olet kytkeytynyt kuormaan, varmista että virtapihtien nuolet osoittavat kuormaan päin. Loisteho (VAR) on usein induktiivisten kuormien kuten moottorien, kuristimien ja muuntajien aiheuttamia. Kompensointikondensaattorien asentamisella voidaan korjata induktiivista loistehoa. Varmista järjestelmän tila asiantuntijan kanssa ennen kompensointia, etenkin jos järjestelmässäsi on yliaaltoja. 11-5

54 Fluke 434/435 Käyttöohje 11-6

55 Luku 12 Välkyntä Johdanto Välkyntä (flickeri) kuvaa valaistuksen luminanssimuutoksia jännitteen muutosten johdosta. Mittauksessa käytettävä algoritmi täyttää EN vaatimukset. Välkyntäarvo kuvaa valaistuksen vaihtelujen ihmiselle aiheuttamaa haittaa. Analysaattori laskee mitattujen jännitevaihteluiden keston ja suuruuden perusteella häiritsevyysindeksin, joka on suhteutettu 60W lampun valaistukseen. Suuri välkyntäarvo tarkoittaa että suurin osa ihmisistä kokisi välkynnän häiritseväksi. Jännitevaihtelut voivat olla varsin pieniäkin. Mittaus on optimoitu 120 V / 60 Hz tai 230 V / 50 Hz valaisimille. Välkyntäarvot (flikkeri) esitetään vaihekohtaisesti taulukkonäytöllä. Trendinäytöllä voidaan tarkistella näiden suureiden muutoksia ajan suhteen. Huomautus Kun olet valinnut välkyntämittauksen seuraa noin 10 sekunnin asettumisaika, ennenkuin mittaus alkaa. Tänä aikana näkyy näytön yläosassa epävakaan mittauksen symboli U (Unstable). Lisäksi laskuri laskee aikaa 10 sekunnista alaspäin. Jos välkyntämittausta käytetään ajastetusti, ei asettumisaikaa tarvita. Taulukkonäyttö Siirtyäksesi välkynnän (flikkeri) taulukkonäyttöön, toimi seuraavasti: MENU 12-1

56 Fluke 434/435 Käyttöohje ENTER Välkyntää mitataan : lyhytaikaisena välkyntänä Pst 1min (mitataan 1 minuutin ajalta nopeaa tarkastelua varten), lyhytaikaisena välkyntänä Pst (mitattuna 10 minuutin ajalta) sekä pitkäaikaisena välkyntänä Plt (mitattuna 2 tunnin ajalta). Nämä mittaukset liittyvät myös D-parametreihin Dc, Dmax ja TD (EN mukaisesti). Katso taulukko. Näytölle voidaan kutsua myös taulukko, jossa nähdään D-arvojen mittauksen aikana käyneet maksimiarvot. Voit nollata tallennetut D-arvot funktionäppäimellä F5. Siirtyäksesi välkyntänäyttöön jossa ovat myös D-maksimiarvot, toimi seuraavasti: F2 Pst ja Plt kuvaavat välkyntää tiettynä ajanjaksona. Hetkellinen välkyntäarvo näytetään PF5 alivalikossa, johon päästään funktionäppäimellä F3. Välkyntä PF5 näytetään nopeana trendinäyttönä. Käytettävissä olevat funktionäppäimet (D-maksimiarvot eivät saa olla näytöllä): F2 Avaa D-arvojen maksiminäyttö. F3 F4 F5 Käynnistää PF5 Trendinäytön. Trendinäytön valinta. Katso tarkemmin alla. Vaihtaa näytön päivityksen HOLD- tai RUN- tilaan. Vaihto HOLD tilasta RUN tilaan tuo näyttöön menun, jolla mittauksen aloitus voidaan valita heti alkavaksi (NOW) tai ajastetuksi (TIMED), jolloin voit valita haluamasi mittauksen aloitusajan ja mittauksen keston

57 Välkyntä Trendinäyttö12 Trendinäyttö Välkynnän trendinäytön käynnistys: F4 Taulukkonäytön lukemat ovat hetkellisarvoja ja ne päivittyvät jatkuvasti. Muutokset näissä arvoissa tallentuvat automaattisesti trendinäyttöön. Kaikkia taulukkonäytön arvoja tallennetaan, mutta taulukon kukin rivi näytetään erikseen trendi-näytöllä. Paina funktionäppäintä F1, jotta voit valita nuolinäppäimillä haluamasi rivin trendinäytölle. PF5 näytetään nopeana yhden näytön levyisenä trendinä. Valikossa määritellään oletettu mittauksen kestoaika ja mittauksen aloitus välittömästi (Immediate) tai ajastetusti (Timed). Kaksi pystysuuntaista markkeria näyttää Pst jakson PF5 trendillä. Käytettävissä olevat funktionäppäimet: F1 Paina ensin F1 ja valitse sitten nuolinäppäinten avulla haluamasi taulukkonäytön rivi trendinäytölle. Valittu rivi näytetään näytön yläosassa. F2 F3 F4 F5 Kursori päälle/pois. Valitse nuolinäppäinten toiminnoksi kursori- tai Zoomtoiminto. Paluu taulukkonäyttöön. Vaihtaa näytön päivityksen HOLD- tai RUN- tilaan. Vaihto HOLD tilasta RUN tilaan tuo näyttöön menun, jolla mittauksen aloitus voidaan valita heti alkavaksi (NOW) tai ajastetuksi (TIMED), jolloin voit valita haluamasi mittauksen aloitusajan ja mittauksen keston. Kursori. Kun kursori on päällä näkyy näytön yläosassa kursorin arvot. Siirtämällä kursori vasempaan tai oikeaan reunaan, saadaan näkyviin seuraava näyttö. Näyttöruutuja on yhteensä kuusi kappaletta. (Ei koske PF5 trendiä). Zoom. Voit muuttaa kuvaajan vaaka- ja pystysuuntaista kokoa nähdäksesi tiettyjä yksityiskohtia tai koko mittaustuloksen kerralla näytöllä. Zoom- ja kursoritoimintoja käytetään nuolinäppäimillä. Käyttö on esitetty luvussa 19. Trendipiirron aluevalinta on automaattisesti hyvä useimmissa mittauksissa. Esiasetukset perustuvat nimelllisjännitteeseen ja virta-alueeseen (Vnom) ja (A Range). Voit halutessasi muuttaa niitä. Muutokset voit tehdä valikosta johon pääset SETUP näppäimellä ja funktionäppäimellä F3 - FUNCTION PREF. Katso luku 20, FUNCTION PREFerences 12-3

58 Fluke 434/435 Käyttöohje Vihjeitä Käytä PF5 trendiä ja puolen aallon RMS-arvoihin perustuvia jännite- ja virtatrendejä löytääksesi välkynnän lähteen. Aktivoi funktionäppäimellä F1 nuolinäppäimet ja valitse sen jälkeen nuolinäppäinten avulla joko välkyntä-, virta- tai jännitetrendeille. 10 minuutin Pst käyttää pitkää mittausaikaa tasaamaan satunnaisten jännitevaihtelujen vaikutusta mittaustuloksiin. Mittausaika on myös riittävän pitkä, jotta voidaan havaita hitaalla jaksolla toistuvan yksittäisen kuorman, kuten pumpun tai sähköisen kodinkoneen aikaansaama vaikutus. 2 tunnin mittausjakso on hyödyllinen kun häiritseviä kuormia on useita ja niiden työsyklit ovat epäsäännöllisiä. Tällaisia laitteita voivat olla esimerkiksi hitsauslaitteet ja valssit. 12-4

59 Luku 13 Epäsymmetria Johdanto Epäsymmetria näyttää jännitteiden ja virtojen suhteen toisiinsa eri vaiheissa. Mittaustulokset perustuvat perustaajuiseen komponenttiin (60 tai 50 Hz, symmetristen komponenttien metodi). 3-vaihejärjestelmässä tulisi vaihesiirron (jännite ja virta) eri vaiheiden välillä olla lähellä 120. Epäsymmetriamittaukset saadaan taulukko-, vektoritai trendinäyttöön. Taulukkonäyttö Siirtyäksesi epäsymmetrian taulukkonäyttöön, toimi seuraavasti: MENU ENTER 13-1

60 Fluke 434/435 Käyttöohje Taulukkonäytössä ovat kaikki tärkeät mittaustulokset: negatiivisen kiertosuunnan taajuuskomponenttien jännite-epäsymmetria %, nolla-kiertosuunnan taajuuskomponenttien jännite-epäsymmetria (4-johdin järjestelmissä), negatiivisen kiertosuunnan taajuuskomponenttien virta-epäsymmetria %, nolla-kiertosuunnan taajuuskomponenttien virta-epäsymmetria (4-johdin järjestelmissä), perustaajuinen vaihejännite, taajuus, perustaajuinen vaihevirta, vaihejännitteiden kulma verrattuna referenssivaiheeseen A/L1 sekä kaikkien vaiheiden virran ja jännitteen vaihe-erot. Epäsymmetrian prosenttiarvon (suhteellinen lukema) sijasta voit valita myös absoluuttiset lukemat. Katso luku 20, Function Preferences: Unbalance, ENTER, toimintonappi F1, RELATIVE ON/OFF. Käytettävissä olevat lukemat riippuvat valitusta järjestelmän johdotuksesta. Käytettävissä olevat funktionäppäimet: F3 Vektorinäytön valinta. Katso tarkempi kuvaus alla. F4 F5 Trendinäytön valinta. Katso tarkempi kuvaus alla. Vaihtaa näytön päivityksen HOLD- tai RUN- tilaan. Vaihto HOLD tilasta RUN tilaan tuo näyttöön menun, jolla mittauksen aloitus voidaan valita heti alkavaksi (NOW) tai ajastetuksi (TIMED), jolloin voit valita haluamasi mittauksen aloitusajan ja mittauksen keston. Trendinäyttö Epäsymmetrian trendinäytön valinta: F4 Taulukon lukemat ovat hetkellisarvoja ja ne päivittyvät jatkuvasti. Muutokset näissä arvoissa tallentuvat automaattisesti trendinäyttöön. Kaikkia taulukkonäytön arvoja tallennetaan, mutta taulukon kukin rivi näytetään erikseen trendi-näytöllä. Paina funktionäppäintä F1, jonka jälkeen voit valita nuolinäppäimillä haluamasi rivin trendinäytölle. Trendinäyttö on kuusi näytöllistä leveä. 13-2

61 Epäsymmetria Vektorinäyttö13 Käytettävissä olevat funktionäppäimet: F1 Paina ensin F1 ja valitse sitten nuolinäppäinten avulla haluamasi taulukkonäytön rivi trendinäytölle. Valittu rivi näytetään näytön yläosassa. F2 F3 F4 Kursorit päälle/pois.. Valitse nuolinäppäinten toiminnoksi kursori- tai Zoomtoiminto. Paluu taulukkonäyttöön. F5 Vaihtaa näytön päivityksen HOLD- tai RUN- tilaan. Vaihto HOLD tilasta RUN tilaan tuo näyttöön menun, jolla mittauksen aloitus voidaan valita heti alkavaksi (NOW) tai ajastetuksi (TIMED), jolloin voit valita haluamasi mittauksen aloitusajan ja mittauksen keston. Kursori. Kun kursori on päällä näkyy näytön yläosassa kursorin arvot. Siirtämällä kursori vasempaan tai oikeaan reunaan, saadaan näkyviin seuraava näyttö. Näyttöruutuja on yhteensä kuusi kappaletta. Zoom. Voit muuttaa kuvaajan vaaka- ja pystysuuntaista kokoa nähdäksesi tiettyjä yksityiskohtia tai koko mittaustuloksen kerralla näytöllä. Zoom ja kursoritoimintoja käytetään nuolinäppäimillä. Käyttö on esitetty luvussa 19. Trendipiirron aluevalinta on automaattisesti hyvä useimmissa mittauksissa. Myös PHASOR PREFerence on aseteltavissa. Tämä asetus mahdollistaa kiertosuunnan tai vaihejärjestyksen osoituksen sekä vaihekulman osoituksen (+/ ). Esiasetukset perustuvat nimellisjännitteeseen (Vnom) ja virta-alueeseen (A Range). Voit halutessasi muuttaa niitä. Muutokset voit tehdä valikosta johon pääset SETUP näppäimellä ja funktionäppäimellä F3 - FUNCTION PREF. Katso luku 20, FUNCTION PREFerences Vektorinäyttö Epäsymmetrian vektorinäytön valinta: F3 Näyttää jännitteiden ja virtojen vaihe-erot vektorinäytöllä, jonka asteikko on jaettu 30 asteen sektoreihin. Referenssivaiheen A (L1) vektori osoittaa positiiviseen horisontaalisuuntaan. Samanlainen vektorinäyttö on käytössä oskilloskooppitoiminnossa. Lisäksi numeroarvoina esitetään: negatiivinen jännite- tai virta-epäsymmetria (suhteellinen % tai absoluuttinen), nollasekvenssin jännite- tai virta-epäsymmetria (suhteellinen % tai absoluuttinen), perustaajuuden vaihejännite tai virta, taajuus, vaihekulmat. Funktionäppäimellä F1 voit valita näyttöön kaikki jännitteet tai virrat tai yhden vaiheen jännitteet ja virrat. 13-3

62 Fluke 434/435 Käyttöohje Käytettävissä olevat funktionäppäimet: F1 Näytettävien mittaustulosten valinta: V näyttää kaikki jännitteet, A näyttää kaikki virrat. A (L1), B (L2), C (L3), N (nolla) antaa yhtäaikaisen näytön jännitteestä ja virrasta per vaihe F3 F4 F5 Paluu taulukkonäyttöön. Paluu trendinäyttöön. Vaihtaa näytön päivityksen HOLD- tai RUN- tilaan. Vaihto HOLD tilasta RUN tilaan tuo näyttöön menun, jolla mittauksen aloitus voidaan valita heti alkavaksi (NOW) tai ajastetuksi (TIMED), jolloin voit valita haluamasi mittauksen aloitusajan ja mittauksen keston. Vihjeitä Taulukon jännite- ja virta-arvoja voidaan käyttää erilaisiin tarkastuksiin, esimerkiksi onko 3-vaiheoikosulkumoottorille syötetty teho symmetristä. Jännite-epäsymmetria aiheuttaa suuria epäsymmetrisiä virtoja staattoriin, joka puolestaan aiheuttaa ylikuumenemista ja moottorin eliniän lyhenemistä. Negatiivinen jännitekomponentti (Vneg, vastakomponentti) ei saisi ylittää 2 %. Virran epäsymmetria ei saisi olla yli 10%. Selvitä muilla mittaustavoilla epäsymmetrian aiheuttavat syyt. Vaihejännitteet ja -virrat koostuvat kolmesta osasta: positiivinen kiertosuunta, negatiivinen kiertosuunta ja nolla kiertosuunta. Positiivisen kiertosuunnan komponentti on normaali symmetrisissä kolmivaihejärjestelmissä esiintyvä komponentti. Negatiivisen kiertosuunnan komponentti johtuu epäsymmetrisistä vaihejännitteistä ja virroista. Nämä komponentit pyörivät eri suuntaan kuin perustaajuus, ja jarruttavat kolmivaihemoottorin pyörimistä, aikaansaaden näin kuumenemista. Nolla kiertosuunnan komponentteja voi esiintyä epäsymmetrisillä kuormilla nelijohdinjärjestelmissä ja ne vastaavat nollajohtimen virtaa. Yli 2 % epäsymmetriaa pidetään liian suurena. Näistä kiertosuunnista käytetään myös nimityksi: myötä-, vasta- ja nollakomponentti. Suhteellisten epäsymmetrialukemien (%) sijasta, nyt voi valita myös absoluuttiset arvot. Näitä absoluuttisia arvoja käytetään niissä sähkönjakelujärjestelmissä, joissa on käytössä säädettävillä laukaisuparametreillä varustetut negatiivisen sekvensin suojareleet. Näiden releiden tarkoitus on suojata 3-vaihe generaattoreita. Näissä tapauksissa on tarkoituksenmukaista mitata negatiivisen sekvenssin absoluuttiset virta-arvot (Aneg). 13-4

63 Luku 14 Transientit Johdanto Analysaattori voi tallentaa aaltomuotoja suurella erottelukyvyllä häiriötilanteissa. Häiriötilanteen tullessa, analysaattori tallettaa jännitteiden ja virtojen aaltomuodot. Tämän toiminnan avulla voit nähdä todelliset aaltomuodot kuoppien, kohoumien, katkosten ja transienttien aikana. Transientit (piikit) ovat nopeita muutoksia jännitteen (tai virran) aaltomuodossa. Transienttien energia voi olla niin suuri että herkät laitteet voivat häiriintyä tai vioittua. Transienttinäyttö on samankaltainen oskilloskoopin aaltomuotonäytön kanssa, mutta sen pystyakselin skaalaus on suurempi, jotta 50 Hz tai 60 Hz siniaallon päällä olevat transientit näkyisivät. Aaltomuoto talletetaan aina kun jännite (tai virta) ylittää asetellun liipaisutason. 40 transienttia voidaan tallettaa analysaattorin muistiin. Näytteenottonopeus transienttimittauksessa on 200 ks/s. Aaltomuotonäyttö Valitaksesi transienttien aaltomuotonäytön, toimi seuraavasti: MENU 14-1

64 Fluke 434/435 Käyttöohje ENTER F3 F5 Aloitus (Start) valikossa voit valita liipaisuehdon tai yhdistelmän liipaisuehtoja, transienttijännitteen ja virran liipaisutason sekä välittömän (Immediate) tai ajoitetun aloituksen mittaukselle. Analysaattori voidaan asettaa tallettamaan aaltomuodot aina kun se havaitsee: jännitetransientin, jännitekuopan, jännitekohouman, jännitekeskeytyksen tai virran kohouman. Kuopat ja kohoumat ovat nopeita jännitemuutoksia nimellisjännitteestä. Kuopan aikana jännite laskee ja kohouman aikana jännite nousee. Transientin keston tulee olla 5µs tai enemmän. Näytön koko transienttimittauksessa on 1 jaksosta 200ms:iin, riippuen zoomauskertoimesta. Katkoksen aikana jännite putoaa vain muutamaan prosenttiin nimellisarvostaan. Virran kohouma on virran kasvu jonka kesto on yhdestä jaksosta useaan sekuntiin. Liipaisuehdot kuten taso ja hystereesi ovat aseteltavissa. Näitä kriteerejä käytetään myös sähkön laatumittauksessa (Power Quality Monitor): Asettelut tehdään SETUP näppäimen, limits toiminnalla, ja funktionäppäimellä F3 - EDIT. PERSISTENCE ON/OFF: jälkihehku voidaan asettaa seuraavasti: SETUP, FUNCTION PREFerence, Transients. Katso tarkemmat ohjeet luvusta 20. Kursori- ja Zoom-toimintoja voidaan käyttää mitattujen aaltomuotojen yksityiskohtien tutkimiseen. SETUP napin ja funktionäppäimen F3 - FUNCTION PREFerence avulla pääset säätämään erityyppisten ilmiöiden tallennukseen vaikuttavia liipaisutasoja. Katso tarkemmat tiedot luvusta 20, FUNCTION PREFerences. 14-2

65 Transientit Vihjeitä14 Käytettävissä olevat funktionäppäimet: F1 Näytettävien aaltomuotojen valinta: V näyttää kaikki jännitteet, A näyttää kaikki virrat. A (L1), B (L2), C (L3), N (nolla) antaa yhtäaikaisen näytön jännitteestä ja virrasta valitulle vaiheelle. F2 F3 F4 F5 Pääsy kursori- ja Zoom- toimintoihin. Paina ottaaksesi nuolinäppäimet käyttöön. Sitten voit niiden avulla selata tallennettuja aaltomuotoja. Vaihtaa vaihejännitemittauksesta (A/L1,B/L2,C/L3,N) vaiheidenväliseen jännitemittaukseen (AB,BC,CA). Vaihtaa näytön päivityksen HOLD- tai RUN- tilaan. Vaihto HOLD tilasta RUN tilaan tuo näyttöön menun, jolla mittauksen aloitus voidaan valita heti alkavaksi (NOW) tai ajastetuksi (TIMED), jolloin voit valita haluamasi mittauksen aloitusajan ja mittauksen keston. Vihjeitä Häiriöt, kuten transientit, voivat aiheuttaa erilaisten laitteiden vikatoimintoja. Esimerkiksi tietokoneet voivat käynnistyä uudelleen tai toistuville transienteille altistuvat laitteet saattavat lopulta vioittua. Nämä häiriöt esiintyvät epäsäännöllisesti, joten mittausajan on oltava tarpeeksi pitkä. Epäile transientteja, jos virtalähteet vioittuvat usein tai tietokoneet käynnistyvät uudelleen ilman syytä. 14-3

66 Fluke 434/435 Käyttöohje 14-4

67 Luku 15 Käynnistysvirrat Johdanto Käynnistysvirrat voidaan myös mitata analysaattorilla. Käynnistysvirrat ovat suuria virrankulutuksen kasvuja, jotka johtuvat suuren tai matalaimpedanssisen kuorman kytkeytymisestä sähköverkkoon. Yleensä virta vakiintuu tietylle tasolle kun kuorma on saavuttanut normaalin toimintatilansa. Esimerkiksi oikosulkumoottorin käynnistysvirta voi olla kymmenkertainen normaaliin käyntivirtaan nähden. Käynnistysvirranmittaus on yksittäismittaus, joka tallettaa virrat ja jännitteet, kun liipaisuna toimiva virtaraja on ylitetty. Näyttö päivittyy oikeasta reunasta. Esiliipaisun avulla voit nähdä tapahtumat ennen aseteltua liipaisuehtoa. Käynnistysvirran trendinäyttö Käynnistysvirran trendinäytön valinta: MENU 15-1

68 Fluke 434/435 Käyttöohje ENTER F3 Käytä nuolinäppäimiä Start-valikossa asetellaksesi liipaisuehdot: käynnistyksen kestoaika, nimellis(käynti)virta, liipaisutaso ja hystereesi. Maksimivirta määrittää näytön pystyakselin asteikon. Liipaisutaso (Threshold) on virran suuruus, joka käynnistää mittauksen. Käynnistyksen kestoaika (inrush time) on aikaväli liipaisuhetken ja sen ajan välillä, jolloin virta on pudonnut hystereesiarvon alle. Käynnistyksen kestoaika näytetään kahdella markkerilla trendinäytössä. Näytön yläosassa on kaikkien käynnistysaikana mitattujen rms-arvojen rms-arvo. Jos kursori on päällä, näytetään rms-arvot kursorin kohdalta. 15-2

69 Käynnistysvirrat Käynnistysvirran trendinäyttö15 DURATION AMPLITUDE WINDOW THRESHOLD (=TRIGGER) } HYSTERESIS pretrigger inrush time t 35 s A rms during inrush A A Kuva Käynnistysvirtamittaukset ja start- menu Käytä kursoria ja Zoom-toimintoa tutkiaksesi yksityiskohtia tallennetuista trendeistä. Käytä funktionäppäintä F1 valitaksesi nuolinäppäimet tähän käyttöön. SETUP-toiminnon ja funktionäppäimen F3 - FUNCTION PREF avulla voit asetella liipaisuehtojen oletusarvot (oletettu käynnistysaika, maksimivirta, nimellisvirta, liipaisutaso, hystereesi) sekä trendinäytön skaalaus ja offsetti. Katso tarkemmat tiedot luvusta 20, FUNCTION PREFerences. Käytettävissä olevat funktionäppäimet: F1 Paina ensin F1 ja valitse sitten nuolinäppäinten avulla haluamasi trendi näytölle. F2 F3 F5 Kursori päälle/pois. Valitse nuolinäppäinten toiminnoksi kursori- tai Zoomtoiminto.. Vaihtaa näytön päivityksen HOLD- tai RUN- tilaan. Vaihto HOLD tilasta RUN tilaan tuo näyttöön menun, jolla mittauksen aloitus voidaan valita heti alkavaksi (NOW) tai ajastetuksi (TIMED), jolloin voit valita haluamasi mittauksen aloitusajan ja mittauksen keston. 15-3

70 Fluke 434/435 Käyttöohje Vihjeitä Tarkista huippuvirrat ja niiden kestot. Käytä kursoria hetkellisten arvojen mittaamiseen. Tarkista että kaapelit, katkaisijat ja sulakkeet kestävät käynnistysvirran huippuarvon. Tarkista myös että vaihejännitteet pysyvät vakaina. Suuret huippuvirrat saattavat laukaista suojausjärjestelmät odottamattomasti. Käynnistysvirtojen mittaaminen auttaa järjestelmien mitoituksessa. Koska analysaattori tallettaa myös jännitteen muutokset näet verkon jäykkyyden hyvin myös suurten kuormien kytkeytyessä. 15-4

71 Luku 16 Verkon signaalijännitteet Johdanto Verkon signaalijännitteet on toiminto, joka on vakiona mallissa Fluke 435. Malliin 434 se on saatavana lisävarusteena. Joskus sähkönjakeluverkossa kuljetetaan ohjaussignaalia, jota käytetään järjestelmien kauko-ohjaukseen tai kaukolukuun. Näiden signaalien taajuus on suurempi kuin normaali verkkotaajuus 50 tai 60 Hz (voi olla jopa 3 khz). Amplitudi on merkittävästi pienempi kuin nimellisjännite. Ohjaussignaalit ovat olemassa vain niinä hetkinä kun kauko-ohjausta tai kaukolukua tarvitaan. Verkon signaalijännite-mittaustilassa Fluke-435 voi kaapata ohjaussignaalin esiintymiset (signaalitason) 2:lla eri taajuudella. Taajuusalue on Hz (60 Hz järjestelmille) ja Hz (50 Hz järjestelmille). Verkon signaalijännitemittaukseen päästään Menu-valikosta asettamalla molemmat taajuudet ja niille minimiliipaisujännite sekä raja-arvo (treshold) ja hystereesi (hysteresis). Liipaisujännite ja rajaarvo on aseteltavissa prosentteina nimellisjännitteestä. Signaaliaika on aseteltavissa ja se näytetään trendinäytöllä markkereilla. Markkerit ovat visuaalinen ilmaisu signaaliajan kestolle. Myös mittausaika sekä ajoitettu tai välitön aloitus ovat valittavissa. Mittaustulokset esitetään trendinäytöllä ja tapahtumataulukossa. Trendipiirto Siirtyäksesi verkon signaalijännitemittauksen trendinäyttöön: MENU 16-1

72 Fluke 434/435 Käyttöohje ENTER F3 F5 Trendinäyttö alkaa rakentua oikeasta reunasta. Otsikon lukemat vastaavat viimeisimpiä mittaustuloksia (eniten oikeanpuoleisia). Nuolilla ylös/alas voit valita näytetäänkö arvot prosentteina nimellisjännitteestä vai 3 sekunnin keskiarvojännitteenä (V3s). Nollajohdinta ei käytetä verkon signaalijännitemittauksessa, mutta se näytetään silti vianhakutarkoituksessa. 16-2

73 Verkon signaalijännitteet Tapahtumataulukko16 Käytettävissä olevat funktionäppäimet: F1 Paina ensin F1 ja valitse sitten nuolinäppäinten avulla haluamasi trendi näytölle. F2 F3 F4 F5 Kursori on/off. Valitsee nuolinäppäinten toiminnoksi: kursori tai Zoom. Siirtyminen tapahtumataulukkoon. Vaihtaa näytön päivityksen HOLD- tai RUN-tilaan. Vaihto HOLD-tilasta RUN-tilaan tuo esille näytön, josta mittaus voidaan aloittaa heti tai se voidaan aloittaa ajastetusti. Kursori. Kun kursori on käytössä, trendinäytön arvo kursorin kohdalla näkyy näytön ylälaidassa. Siirtämällä kursori ulos näytöltä (joko oikealta tai vasemmalta), saadaan näkyviin seuraava näytöllinen (yhteensä 6 muistissa). Zoom. Voit muuttaa kuvaajan vaaka- tai pystysuuntaista kokoa nähdäksesi tiettyjä yksityiskohtia tai sovittaaksesi koko mittausjakson kerralla näytölle. Zoom- ja Cursortoimintoja käytetään nuolinäppäinten avulla (kuten selitetty luvussa 19). Trendipiirto toimii automaattisella alueenvalinnalla parhaan kuvaajan saamiseksi, mutta asetuksia voi halutessaan itse muuttaa. Asetuksia voi muuttaa seuraavasti: SETUP-nappi funktionäppäin F3 FUNCTION PREF. (kts. luku 20, FUNCTION PREFerences). Tapahtumataulukko Siirtyäksesi verkon signaalijännitemittauksen tapahtumataulukkoon: F4 Tapahtumataulukko näyttää Normal-tilassa tapahtumat (tapahtumat, jotka olivat V3s rajaarvojen ulkopuolella), jotka esiintyivät mittausjakson aikana. Normal-tilassa näkyy myös jokaisen tapahtuman päiväys, kellonaika, tyyppi (vaihe, signaali 1 tai signaali 2), taso ja kesto. Detail-tilassa tapahtumista saa vielä tarkempaa tietoa. Käytettävissä olevat toimintonäppäimet: F3 Vaihto Normal- ja Detail tilojen välillä. F4 F5 Paluu menu-valikon aiemmalle tasolle. Siirtyminen trendinäyttöön. Trendinäyttöön voi siirtyä kahdella eri tavalla. Tavat on selitetty alla. 16-3

74 Fluke 434/435 Käyttöohje Kaksi tapaa siirtyä trendinäyttöön: 1. Käytä nuolinäppäimiä korostaaksesi jokin tapahtuma tapahtumanäytössä. Siirtyäksesi trendinäyttöön, paina ENTER-nappia. Kursori on käytössä, näytön keskellä ja äsken valitsemasi tapahtuman kohdalla. 2. Paina funktionäppäintä F5 siirtyäksesi trendinäyttöön, jossa näkyvät viimeisimmät mittausarvot. Kursori ja Zoom voidaan ottaa käyttöön, mikäli halutaan. Vihjeitä. Jotta signaalijännitettä (ohjaussignaalia) voitaisiin mitata, on erittäin tärkeätä tietää sen taajuus etukäteen. Joskus verkon signaalijännitteen taajuudet saattavat löytyä jopa sähkönjakelijan internet-sivuilta. EN määrittelee Meister -kaavion, jossa esitetään sallitut 3 sekunnin jännitekeskiarvot (V3s) taajuuden suhteen. Raja-arvot tulee asettaa vastaavasti. Voltage level in percent , Frequency in khz 100 Kuva Meister-kaavio EN50160-mukaisesti 16-4

75 Luku 17 Loggeri Johdanto Loggeri on Fluke-435:n toiminto. Fluke-434:ään se on saatavana lisävarusteena.. Loggeri- eli tiedonkeruutoiminto antaa mahdollisuuden tallentaa monia eri lukemia samanaikaisesti suurella erottelukyvyllä. Lukemat tallennetaan käyttäjän asettamin aikavälein. Kun asetettu aikaväli loppuu, tallennetaan muistiin aikajakson aikana käyneet minimi-, maksimi- ja keskiarvot, ja seuraava aikavälin mittaus alkaa. Analysaattorissa on valmiiksi luotuja asetuksia, joita voidaan käyttää loggeritoiminnossa tai käyttäjä voi tehdä asetukset itse. Loggeri-toiminto käynnistetään MENU-valikon kautta. Ensimmäisenä tulee aloitusvalikko, jossa asetetaan aikaväli (keskiarvon laskemisaika, 0.5 s 2 h), lukemat joita seurataan, tiedonkeruutoiminnon kesto (1 h Max) ja välitön tai ajoitettu tiedonkeruun aloitus. Mittaustulokset esitetään trendi-, lukema- ja tapahtumanäytössä. Start-valikko Siirtyäksesi loggerin aloitusvalikkoon, toimi seuraavasti: MENU 17-1

76 Fluke 434/435 Käyttöohje ENTER Tiedonkeruussa tallennettavien suureiden valinta suoritetaan omassa menu-valikossaan, johon päästään funktionäppäimellä F1 SETUP READINGS. Nuolinäppäimillä voit valita jonkin 5:stä esiasetuksesta (Default 1 5) tai voit määritellä asetukset itse (User 1, 2). Taulukossa 17-1 on kerrottu mitä kaikkea esiasetetut loggeritoiminnot pitävät sisällään. Taulukosta saat myös hyvän yleiskuvan siitä mitä kaikkea voi seurata loggeritoiminnolla. Kun valinta on suoritettu, paina F5 OK. Seuraava valikko antaa mahdollisuuden vaihtaa tallennettavia suureita (kuva alla). Mikäli et halua tehdä muutoksia, paina funktionäppäintä F5 OK palataksesi START-valikkoon. Valintojen vaihto-valikossa (kuvassa 17-1) on kolme saraketta ja sitä käytetään loggeritoiminnossa seurattavien suureiden valintaan/määrittelemiseen. Kuva Valintojen vaihto-valikko Nuolinäppäinten avulla voi kulkea valikossa. Selected sarakkeessa ovat näkyvissä suureet, jotka on jo valittu tiedonkeruuseen. Category -sarakkeessa voi tehdä pääsuureen valinnat (esim. jännite). Riippuen category-valinnasta, eri määrä mahdollisia seurattavia suureita ilmestyy Reading - sarakkeeseen (esim. Vfund = perustaajuinen jännite). Suureiden, jotka on jo valittu tiedonkeruuseen, edessä on rasti. Nuolinäppäinten avulla voi korostaa haluamansa suureen. Funktionäppäimen F3 ADD avulla voi lisätä korostetun suureen Selected - sarakkeeseen. Kuva 17-2 esittää tilannetta, jossa Vfund on korostettu nuolinäppäinten avulla. Kuva 17-3 esittää tilannetta, jossa Vfund on lisätty Selected sarakkeeseen ja sitä kautta tiedonkeruuseen. Kuva Vfund on korostettuna 17-2

77 Loggeri Start-valikko17 Kuva Vfund valittu tiedonkeruutoimintoon Jo valitun suureen poistaminen: Korosta Selected valikosta nuolinäppäinten avulla suure jonka haluat poistaa. Paina funktionäppäintä F4 REMOVE poistaaksesi suure valinnoista. Voit korostaa suureen Selected sarakkeessa ja siirtää sitä listalla ylöspäin painamalla funktionäppäintä F3 MOVE. Tämä lukema näkyy tämän jälkeen ylempänä trendi- ja lukemanäytöillä. Kun kaikki halutut suureet on valittu tiedonkeruuta varten, sen voi käynnistää painamalla funktionäppäintä F5 - OK. Voit myös tallentaa asetukset myöhempää käyttöä varten. Voit vaihtaa asetuspaikan nimeä funktionäppäimellä F2 CHANGE NAME. Tiedonkeruumuistin tyhjennys tapahtuu painamalla F2 MEMORY CLEAR. Paina funktionäppäintä F5 START aloittaaksesi tiedonkeruun. 17-3

78 Fluke 434/435 Käyttöohje Taulukko Yleiskatsaus mitattavista suureista eri esiasetuksissa (Default ) Default 1 Default 2 Default 3 Default 4 Default 5 Volt Volt & Amp Volt & Amp & Power Volt & Amp & Power & Harm. Monitor Readings V rms V rms V rms V rms V rms V pk V pk V pk V pk A rms CF Volt CF Volt CF Volt CF Volt THD V ½ cycle V ½ cycle V ½ cycle V ½ cycle DC... H25 Frequency A rms A rms A rms Plt A pk A pk A pk V ½ cycle CF Amp CF Amp CF Amp A ½ cycle A ½ cycle A ½ cycle A ½ cycle Unbalance (%) Frequency W W V3s signal 1 VA VA V3s signal 2 VAR VAR Frequency 10s PF DPF/cos ϕ Frequency PF DPF/cos ϕ Frequency V DC... H25 A DC... H25 W DC... H25 K-factor A V THD A THD W THD Plt Pst Unbalance (%) 17-4

79 Loggeri Trendinäyttö17 Käytettävissä olevat toimintonäppäimet Start -valikossa: F1 Logattavien (tallennettavien) suureiden valinta. F2 F3 F5 Valikko, jossa voidaan nimetä tiedosto johon logatut tiedot menevät. Valikko, jossa voidaan tyhjentää tiedonkeruumuisti. Tiedonkeruun aloitus ja pääsy trendinäyttöön. Trendinäyttö Siirtyäksesi loggerin trendinäyttöön, toimi seuraavasti: F5 Kaikkia valittuja suureita tallennetaan tiedonkeruun aikana, mutta kaikki niistä eivät ole kerralla näkyvissä näytöllä. Paina funktionäppäintä F1 ottaaksesi käyttöön nuolinäppäimet, joiden avulla voit sen jälkeen vaihtaa näkyviä suureita. Trendinäyttö alkaa rakentua oikeasta reunasta. Otsikon lukemat vastaavat viimeisimpiä mittaustuloksia (eniten oikeanpuoleisia). Käytössä olevat toimintonäppäimet: F1 Aktivoituasi tämän, voit valita nuolinäppäimien avulla haluamasi suureet trendinäytölle. Valitut arvot näkyvät näkyvät näytön ylälaidassa. F2 F3 F4 F5 Valitse nuolinäppäinten toiminto: zoom tai kursorit. Pääsy lukemanäyttöön, jossa näkyvät hetkelliset mittausarvot. Pääsy tapahtumanäyttöön. Menu-valikkoon, jossa voi lopettaa tiedonkeruun tai tarkistaa vapaan muistin määrän ja jatkaa tallennusta. Kursori. Kun kursori on käytössä, trendinäytön arvo kursorin kohdalla näkyy näytön ylälaidassa. Siirtämällä kursori ulos näytöltä (joko oikealta tai vasemmalta), saadaan näkyviin seuraava näytöllinen. HUOM! Kursori on käytössä vain HOLD -tilassa. Zoom. Voit muuttaa kuvaajan vaaka- tai pystysuuntaista kokoa nähdäksesi tiettyjä yksityiskohtia tai sovittaaksesi koko mittausjakson kerralla näytölle. Trendinäytön min-, max- ja keskiarvot (tietyssä kohdassa) näytetään näytön yläosassa, mikäli 17-5

80 Fluke 434/435 Käyttöohje pystysuuntaisella zoom-toiminnolla on valittu näytölle vain yksi käyrä kerrallaan. Zoomin ja kursoreiden toiminta on selitetty luvussa 19. Trendipiirto toimii automaattisella alueenvalinnalla parhaan kuvaajan saamiseksi, mutta asetuksia voi halutessaan itse muuttaa. Asetuksia voi muuttaa seuraavasti: SETUP-nappi funktionäppäin F3 FUNCTION PREF. (kts. luku 20, FUNCTION PREFerences) Taulukkonäyttö Siirtyäksesi loggerin taulukkonäyttöön, toimi seuraavasti: F3 Tässä näytössä näkyvät kaikkien tiedonkeruun tallentamien suureiden hetkelliset arvot. Voit katsella tietoja käyttäen nuolinäppäimiä. Käytössä olevat toimintonäppäimet: F1 Paina ensin F1 ja selaa sitten nuolinäppäinten avulla lukemanäyttöä ylös/alas F3 F4 F5 Paluu trendinäyttöön. Pääsy tapahtumataulukkoon. Menu-valikkoon, jossa voi lopettaa tiedonkeruun tai tarkistaa vapaan muistin määrän ja jatkaa tallennusta.. Tapahtumataulukko Siirtyäksesi loggerin tapahtumataulukkoon, toimi seuraavasti: F3 Tapahtumataulukossa on listattuna kaikki raja-arvon ylittävät vaihejännitteet. Käytössä ovat joko esiasetellut tai käyttäjän itse määrittelemät raja-arvot. Raja-arvojen asetus tapahtuu seuraavasti: paina SETUP-nappia ja valitse Limits. Yksityiskohtaisemmat tiedot, katso luku 20. Normal-tilassa näkyvät tärkeimmät tiedot: häiriön alkuaika, kesto ja jännitteen suuruus. Detail-tilassa on nähtävissä lisää yksityiskohtaisia tietoja vaiheittain. 17-6

81 Loggeri Tapahtumataulukko17 Seuraavia lyhenteitä ja symboleita käytetään taulukossa: Lyhenne Kuvaus Symboli Kuvaus CHG Nopea jännitemuutos Nouseva jännitereuna DIP Jännite-kuoppa Laskeva jännitereuna INT Jännite-keskeytys Muutos ylöspäin SWL Jännite-kohouma Muutos alaspäin Käytössä olevat toimintonäppäimet: F3 Vaihto NORMAL- ja DETAIL-taulukoiden välillä. F4 F5 Paluu lukemanäyttöön. Paluu trendinäyttöön. 17-7

82 Fluke 434/435 Käyttöohje 17-8

83 Luku 18 Sähkönlaadunmittaukset Johdanto Sähkönlaadunmittaus eli System Monitor-toiminto esittää sähkönlaadun mittaussuureet pylväsnäytössä. Näytöltä näkee täyttääkö mittaus normien mukaiset raja-arvot. Mitattavia suureita ovat mm: 1. RMS-jännitteet 2. Yliaallot 3. Välkyntä 4. Kuopat/katkokset/nopeat jännitemuutokset/kohoumat 5. Epäsymmetria/taajuus/verkon signaalijännitteet. Kuva 18-1 näyttää näytön ja sen ominaisuudet. 18-1

84 Fluke 434/435 Käyttöohje A / L1 B / L2 C / L3 A / L1 B / L2 PER PHASE C / L3 A / L1 B / L2 C / L3 DIPS INTERRUPTIONS RAPID VOLTAGE CHANGES SWEELS UNBALANCE FREQUENCY MAINS SIGNALING ALL PHASES Kuva Sähkönlaadunmittauksen päänäyttö 18-2 Pylvään on sitä korkeampi mitä enemmän mittausarvo poikkeaa nimellisarvosta. Pylväs muuttuu vihreästä punaiseksi, jos sallitut raja-arvot ylittyvät. Mene vasen/oikea nuolinäppäinten avulla haluamasi pylvään kohdalle, jolloin sen suureen mittausarvot näytetään näytön yläosassa. Sähkönlaadunmittaus tehdään yleensä pitkältä ajanjaksolta. Sähkönlaadunmittaus käynnistetään MONITOR-napilla, ja aloitusvalikossa valitaan välitön mittauksen käynnistys tai ajoitettu aloitus. Mittauksen minimikesto on kaksi tuntia ja normaali pituus on yksi viikko. RMS-jännitteillä, harmonisilla yliaalloilla ja välkynnällä on joka vaiheelle oma pylväsnäyttönsä. Nämä pylväät ovat vasemmalta oikealle järjestyksessä: A (L1), B (L2), ja C (L3). Seuraavilla mittaussuureilla on yksi pylväs per suure, joka osoittaa kaikkien kolmen vaiheen tapahtumat: jännitekuopat/-katkokset/nopeat jännitemuutokset/kohoumat ja taajuus/epäsymmetria. Verkon signaalijännitemittauksista päänäytöllä näkyy yksi pylväs, joka edustaa kaikkia kolmea vaihetta ja taajuuksia 1 ja 2. Erillinen vaihekohtainen pylväsnäyttö sekä taajuudet 1 ja 2 ovat nähtävissä alivalikossa johon päästään funktionäppäimellä F5. Suurimmalla osasta pylväistä on leveä alaosa kuvaamassa säädettävää tilastollista rajaarvoa (esimerkiksi 95 % ajasta mittaustuloksen täytyy olla tiettyjen raja-arvojen sisällä) ja kapea yläosa kuvaamassa kiinteää 100 % rajaa. Jos jompikumpi rajoista ylittyy, muuttuu pylväs vihreästä punaiseksi. Katkoviivalla merkityt rajat näytössä kuvaavat 100% raja-arvoa ja säädettävää raja-arvoa.

85 Sähkönlaadunmittaukset Johdanto18 Pylväiden, joilla on leveä alaosa ja kapea yläosa toiminta on kuvattu alla. Tässä esimerkkinä käytetään RMS-jännitettä kuvitteellisin raja-arvoin. RMS-jännitteen nimellisarvo on 230V ja vaihtelurajat ±15% (vaihteluraja välillä V). Analysaattori mittaa jatkuvasti jännitteen hetkellistä RMS-arvoa ja laskee näistä arvoista 10 minuutin keskiarvoa. Näitä 10 minuutin keskiarvoja verrataan sitten raja-arvoihin (tässä esimerkissä V). 100 % arvo tarkoittaa että 10 minuutin keskiarvojen täytyy aina olla raja-arvojen sisäpuolella. Pylväsnäyttö muuttuu punaiseksi, jos yksikin 10 minuutin keskiarvo ylittää/alittaa raja-arvon. Tilastollinen raja-arvo, esimerkiksi 95 %, tarkoittaa että 10 minuutin keskiarvojen tulee olla 95 % ajasta annettujen raja-arvojen sisällä. Tämän vuoksi tilastollinen raja-arvo on yleensä tiukempi. Esimerkiksi 230 V:n tilastollinen raja-arvo voisi olla ±10 % (vaihteluraja välillä V). Jännitekuopilla, katkoksilla, kohoumilla ja nopeilla jännitemuutoksilla on kapea pylväs osoittamassa kuinka monta tapahtumaa osui mittausajanjaksolle. Sallittu määrä on aseteteltavissa (esimerkiksi 20 kuoppaa viikossa). Palkki muuttuu punaiseksi, jos rajaarvo ylitetään. Voit käyttää esiaseteltuja raja-arvoja, tai määritellä omat raja-arvosi. Esimerkki esiasetelluista raja-arvoista on EN50160-standardi. Analysaattoriin voidaan määritellä 6 erilaista raja-arvo asetusta: 2 tehdasasetusta( muutettavissa), 2 asetusta, jotka voi tehdä FlukeView SW43W-ohjelmiston avulla ja 2 asetusta, jotka voidaan määrittää suoraan analysaattorissa. Raja-arvojen asettelut ja valinnat tehdään SETUP-valikossa valitsemalla limits, ja sitten funktionäppäin F3 EDIT. 18-3

86 Fluke 434/435 Käyttöohje Allaolevassa taulukossa on yhteenveto sähkönlaadunmittauksista: Mittaussuure Pylväsnäytöt Raja-arvot Keskiarvoistusjakso V rms 3, yksi joka vaiheelle Todennäköisyys 100 %: ylä- ja alarajan välissä. Todennäköisyys x %: ylä- ja alarajan välissä Harmoniset 3, yksi joka vaiheelle Todennäköisyys 100 %: ylärajan alapuolella. Todennäköisyys x %: ylärajan alapuolella Välkyntä 3, yksi joka vaiheelle Todennäköisyys 100 %: ylärajan alapuolella. Todennäköisyys x %: ylärajan alapuolella 10 minuuttia 10 minuuttia 2 tuntia. Kuopat / katkokset / nopeat jännitemuutokset/ kohoumat 4, yksi joka parametrille, kuvaten kaikkia 3 vaihetta Epäsymmetria 1, kuvaten kaikkia 3 vaihetta Taajuus 1, kuvaten kaikkia 3 vaihetta Mitataan referenssijännitetulosta A/L1 Sallittujen tapahtumien määrä per viikko Todennäköisyys 100 %: ylärajan alapuolella. Todennäköisyys x %: ylärajan alapuolella * Todennäköisyys 100 %: ylä- ja alarajan välissä. Todennäköisyys x %: ylä- ja alarajan välissä ½ jakson rms-arvoon perustuva 10 minuuttia 10 sekuntia. Verkon signaalijännitteet 6, yksi joka vaiheelle ja taajuuksille 1 ja 2 * Todennäköisyys 100 % yläraja: ei ole Todennäköisyys x %: yläraja: säädettävissä 3 sekunnin rms-arvo 18-4

87 Sähkönlaadunmittaukset Sähkönlaadunmittauksen päänäyttö18 Sähkönlaadunmittauksen päänäyttö Sähkönlaadunmittauksen päänäytön valinta: MONITOR F5 Sähkönlaadunmittaus käynnistetään MONITOR-napilla ja valitaan joko välitön tai ajastettu mittaus. Mene vasen/oikea nuolinäppäinten avulla haluamasi pylvään kohdalle, jolloin sen suureen mittausarvot näytetään näytön yläosassa. Yksityiskohtaisiin mittaustuloksiin päästään funktionäppäimillä: F1 RMS jännitteet: tapahtumataulukko, trendit. F2 F3 F4 F5 Harmoniset: pylväsnäyttö, taulukko, trendit. Välkyntä: taulukko, trendit. Kuopat/katkokset/nopeat jännitemuutokset/kohoumat: taulukko trendit. Epäsymmetria, taajuus ja verkon signaalijännitteet: tapahtumataulukko, trendi, pylväsnäyttö per verkon signaalijännitetaajuus/-vaihe. Seuraavassa osiossa kerrotaan funktionäppäimillä valittavista mittaustuloksista, jotka esitetään taulukkona, trendinäyttönä tai pylväsnäyttönä. 18-5

88 Fluke 434/435 Käyttöohje Taulukkonäyttö Kuva Taulukkonäyttö Taulukkonäytössä ovat kaikki tapahtumat mittausajalta. Tapahtumista on talletettu kelloaika ja päivämäärä, vaihe ja kesto. Taulukossa olevan datan määrä voidaan valita funktionäppäimillä F2 ja F3: SELECTED: näyttää taulukon vain sen suureen osalta, jonka kohdalta painoit funktionappia (F1 F5): Vain Vrms, Harmoniset, Välkyntä, Kuopat/katkokset/nopeat jännitemuutokset/kohoumat tai epäsymmetria/taajuusverkon signaalijännite. ALL: näyttää taulukon kaikista tapahtumista, tämän avulla näet syyt ja seuraukset kaikista tapahtumista. NORMAL: näyttää tärkeimmät tiedot: alkuaika, kesto, tapahtumatyyppi ja suuruus. DETAIL: näyttää kaikki raja-arvojen ylitykset kaikista vaiheista Seuraavia lyhenteitä ja symboleja käytetään taulukoissa : Lyhenne Kuvaus Symboli Selitys CHG Nopea jännitemuutos 100 % yläraja on ylitetty DIP Jännitekuoppa 100 % alaraja on alitettu INT Jännitekatkos x % yläraja on ylitetty SWL Jännitekohouma x % alaraja on alitettu Hx Raja-arvon ylittävän harmonisen järjestysnumero Epäsymmetria - tapahtuma Muutos ylöspäin Muutos alaspäin Käytettävissä olevat funktionäppäimet: F2 Kaikkien (ALL) tai valittujen (SELECTED) tapahtumien valinta. F3 F4 F5 Normaalin (NORMAL) tai yksityiskohtaisen DETAIL) taulukon valinta. Trendinäytön valinta. Kaksi tapaa valita trendinäyttö on kuvattu alla. Paluu edelliseen valikkoon. 18-6

89 Sähkönlaadunmittaukset Trendinäyttö18 Kaksi tapaa valita trendinäyttö: 1. Valitse haluamasi tapahtuma taulukosta käyttäen ylös/alasnuolia. Avaa trendinäyttö painamalla ENTER-näppäintä. Kursori on näkyvissä, keskellä näyttöä ja valitun tapahtuman kohdalla. Zoomauskertoimeksi on aseteltu Paina funktionäppäintä F4 katsoaksesi viimeisintä näytönosaa trendistä. Kursori ja Zoom voidaan ottaa käyttöön haluttaessa. Mittausten erityisominaisuuksia: V rms-tapahtumat: tapahtuma talletetaan aina kun 10 minuutin keskiarvo ylittää rajaarvon. Harmoniset yliaallot: tapahtuma talletetaan aina kun harmonisten tai THD:n 10 minuutin keskiarvo ylittää raja-arvon. Välkyntä: tapahtuma talletetaan joka kerta kun Plt (pitkäaikainen välkyntä) ylittää raja-arvon. Kuopat/katkokset/nopeat jännitemuutokset/kohoumat : tapahtumat talletetaan aina kun joku häiriöistä ylittää raja-arvon. Epäsymmetrian ja taajuuden tapahtumat talletetaan kun 10 minuutin RMS-arvojen keskiarvo ylittää raja-arvon. Trendinäyttö Kuva Trendinäyttö Trendinäytöllä voidaan tarkistella mitattujen suureiden muutoksia ajan suhteen. Zoom ja kursoritoimintojen avulla voidaan tutkia trendin yksityiskohtia, kuten luvussa 19 on kerrottu. Käytettävissä olevat funktionäppäimet: F1 Aktivoituasi tämän, voit valita nuolinäppäimien avulla haluamasi suureet trendinäytölle. Valitut arvot näkyvät näkyvät näytön ylälaidassa. F2 F3 F5 Kursori päälle/pois. Valitse nuolinäppäinten toiminnoksi kursori- tai Zoomtoiminto. Paluu taulukkonäyttöön. 18-7

90 Fluke 434/435 Käyttöohje Pylväsnäyttö Kuva Pylväsnäyttö Monitor-toiminnon alanäytöllä esitetään pylväsnäyttönä suurin yliaalto kaikilta kolmelta vaiheelta. Funktionäppäin F2 tuo esille näytön, joka kertoo prosentuaalisen ajan jonka kukin näyttö on ollut sallittujen rajojen sisällä 25 yliaaltoon asti, myös kokonaissärön osalta (THD). Jokaisella pylväällä on leveä alaosa, joka kuvaa säädettävää raja-arvoa (esimerkiksi 95 %) sekä kapea yläosa (kuvaamassa 100 % raja-arvoa). Pylväsnäyttö muuttuu vihreästä punaiseksi, jos jompikumpi raja-arvo ylitetään. Kursori: vasen/oikea nuolinäppäimillä voit asetella kursorin haluamasi pylvään kohdalle, jolloin sen mittausarvot näkyvät näytön yläosassa. Käytettävissä olevat funktionäppäimet: F1 Valitsee pylväsnäytölle eri vaiheiden A (L1), B (L2), tai C (L3) mittaustulokset. F2 F4 F5 Tapahtumataulukon valinta. Trendinäytön valinta. Paluu päänäyttöön 18-8

91 Luku 19 Kursorit ja Zoom Johdanto Tässä luvussa kerrotaan kuinka kursoreita ja suurennusta (Zoom) käytetään yksityiskohtien tutkimiseen aaltomuodoista, trendeistä tai pylväsnäytöistä. Kursorit ja Zoom omaavat yhteisiä toimintoja ja niitä molempia käytetään nuolinäppäimillä. Kursori on pystysuuntainen viiva, joka voidaan asetella halutulle kohdalle aaltomuoto-, trendi- tai pylväsnäyttöä. Kyseisestä kohdasta mitatut arvot näkyvät näytön yläosassa. Zoomin avulla voit suurentaa ja pienentää näyttöä, saadaksesi paremman kuvan haluamastasi ilmiöstä. Pystysuuntainen Zoom on käytettävissä aaltomuoto- ja trendinäytöillä. Kursorit aaltomuotonäytöllä Aaltomuotonäytön esimerkki on oskilloskooppinäytöltä, mutta transienttinäyttö toimii aivan samoin. Kuva 19.1 näyttää aaltomuotonäytön ilman kursoreita tai suurennosta. Näytön yläosassa näytetään aaltomuotojen RMS-arvot. Kuva Aaltomuotonäyttö, ei kursoria 19-1

92 Fluke 434/435 Käyttöohje Kuva Aaltomuotonäyttö, kursori käytössä Figure Aaltomuotonäyttö, kursori ja Zoom käytössä Paina funktionäppäintä F2 saadaksesi näyttöön kursori- ja Zoom-toiminnan valintamahdollisuudet: Paina F3 ottaaksesi kursori käyttöön. Käytä vasen/oikea nuolia liikutellaksesi kursoria sivusuunnassa aaltomuotonäytöllä. Aaltomuotojen mittausarvot kursorin kohdalta näytetään näytön yläosassa, kuten kuvassa Paina F4 käyttääksesi nuolinäppäimiä suurennoksiin Zoom-toiminnolla, kuten kuvassa Vasen/oikea-nuolinäppäimiä voidaan nyt käyttää aaltomuodon koon säätämiseen vaakasuunnassa. Ylös/alas-nuolinäppäimillä voidaan tehdä sama pystysuunnassa. Jos kursori on käytössä, vaakasuuntainen suurennos tehdään kursorin molemmin puolin symmetrisesti. Jos kursori ei ole käytössä, suurennos tapahtuu keskeltä näyttöä. Pystysuuntainen suurennos toimii näytön keskikohdalta. Paina uudestaan F4 palauttaaksesi nuolinäppäimet kursoritoimintaan. Painamalla F2 voit palata edelliseen valikkoon. Kursorit trendinäytöllä Esimerkkinä käytetään Jännite/Virta/Taajuus-näyttöä. Kursorit toimivat samalla tavalla muissakin trendinäytöissä. Kuvassa 19.4 on trendinäyttö kursori ja Zoom-toiminnat poiskytkettyinä. Näytön yläosassa on trendin oikean reunan RMS-arvot, jotka ovat viimeisimmät mittaustulokset. Kuva Trendinäyttö ei kursoria 19-2

Fluke 434/435. Käyttöohje. Kolmivaiheinen sähkönlaatuanalysaattori

Fluke 434/435. Käyttöohje. Kolmivaiheinen sähkönlaatuanalysaattori Fluke 434/435 Kolmivaiheinen sähkönlaatuanalysaattori Käyttöohje FIN Toukokuu 2006 2006 Fluke Corporation, Kaikki oikeudet pidätetään. Painettu Hollannissa. Kaikki tuotenimet ovat kullekin yhtiölle kuuluvia

Lisätiedot

Fluke 434/435. Käyttöopas. Three Phase Power Quality Analyzer

Fluke 434/435. Käyttöopas. Three Phase Power Quality Analyzer Fluke 434/435 Three Phase Power Quality Analyzer Käyttöopas Huhtikuu 2006 2006 Fluke Corporation, Kaikki oikeudet pidätetään. Painettu Alankomaissa Kaikki tuotenimet ovat yritystensä tavaramerkkejä. Vakiovarusteet

Lisätiedot

Fluke 434 II /435 II /437 II

Fluke 434 II /435 II /437 II Fluke 434 II /435 II /437 II 3-vaiheinen energia- ja sähkönlaatuanalysaattori FI Toukokuu 2012 2012 Fluke Corporation, Kaikki oikeudet pidätetään. Painettu EU:ssa Kaikki tuotenimet ovat kullekin yhtiölle

Lisätiedot

2700G Series. Reference Pressure Gauge. Turvaohjeet

2700G Series. Reference Pressure Gauge. Turvaohjeet 2700G Series Reference Pressure Gauge PN 4150088 (Finnish) September 2012 2012 Fluke Corporation. All rights reserved. Printed in USA. All product names are trademarks of their respective companies. RAJOITETTU

Lisätiedot

Fluke-VR1710. Pikakäyttöopas. Häiriöjännitetallennin. Tämä opas on vain ohjeellinen. Tarkemmat ohjeet löydät englanninkielisestä User Manual-ohjeesta

Fluke-VR1710. Pikakäyttöopas. Häiriöjännitetallennin. Tämä opas on vain ohjeellinen. Tarkemmat ohjeet löydät englanninkielisestä User Manual-ohjeesta Fluke-VR1710 Häiriöjännitetallennin Pikakäyttöopas Tämä opas on vain ohjeellinen. Tarkemmat ohjeet löydät englanninkielisestä User Manual-ohjeesta Maaliskuu 2008 2006 Fluke Corporation, Kaikki oikeudet

Lisätiedot

Amprobe IR-608A. Käyttöohje

Amprobe IR-608A. Käyttöohje Amprobe IR-608A Käyttöohje Sisällysluettelo Laitteessa tai tässä käyttöohjeessa käytetyt merkinnät... 4 Tekniset tiedot... 5 Kuinka infrapunalämpömittari toimii... 5 ºC/ºF ja paristo... 5 Laitteen käyttö...

Lisätiedot

KÄYTTÖOPAS DIGIOHM 40

KÄYTTÖOPAS DIGIOHM 40 KÄYTTÖOPAS DIGIOHM 40 1. JOHDANTO 1.1. Turvallisuus Lue tämä käyttöopas huolellisesti läpi ja noudata sen sisältämiä ohjeita. Muuten mittarin käyttö voi olla vaarallista käyttäjälle ja mittari voi vahingoittua.

Lisätiedot

Amprobe PM51A. Käyttöohje

Amprobe PM51A. Käyttöohje Amprobe PM51A Käyttöohje 1. LCD-näyttö 2. Kiertokytkin, jolla valitaan haluttu mittaustoiminto sekä sammutetaan ja käynnistetään laite 3. SELECT-nappi, jolla valitaan haluttu mittaus (toiminto riippuu

Lisätiedot

KÄYTTÖOHJE JÄNNITTEENKOESTIN BT-69. v 1.0

KÄYTTÖOHJE JÄNNITTEENKOESTIN BT-69. v 1.0 KÄYTTÖOHJE JÄNNITTEENKOESTIN BT-69 v 1.0 S&A MATINTUPA - WWW.MITTARIT.COM - 2009 1 1) 2/4mm testimittapäät (4mm mittapäät irroitettavissa) 2) Punainen mittapää, ( + / L ) kaikissa toiminnoissa 3) Musta

Lisätiedot

Amprobe AM-510. Käyttöohje ~ 1 ~

Amprobe AM-510. Käyttöohje ~ 1 ~ Amprobe AM-510 Käyttöohje ~ 1 ~ Rajoitettu takuu ja rajoitettu vastuu Tämän Amprobe-tuotteen taataan olevan vapaa raaka-aine ja valmistusvioista normaalisti käytettynä ja huollettuna. Amprobe AM-510:n

Lisätiedot

Fluke-1735. Käyttöohje. Power Logger

Fluke-1735. Käyttöohje. Power Logger Fluke-1735 Power Logger Käyttöohje Helmikuu 2008 2006 Fluke Corporation, Kaikki oikeudet pidätetään. Kaikki tuotemerkit ovat kullekin yhtiölle kuuluvia tuotemerkkejä. 1 Rajoitettu takuu ja valmistajan

Lisätiedot

testo 410-1 Käyttöohje

testo 410-1 Käyttöohje testo 410-1 Käyttöohje FIN 2 Short manual testo 410-1 Pikaohje testo 410-1 1 Suojakansi: käyttöasento 2 Siipipyörä 3 Lämpötilasensori 4 Näyttö 5 Toimintonäppäimet 6 Paristokotelo (laitteen takana) Perusasetukset

Lisätiedot

Ohjelmoitava magneettivastuksellinen kuntopyörä. LCD-Näyttö BC-81295

Ohjelmoitava magneettivastuksellinen kuntopyörä. LCD-Näyttö BC-81295 Ohjelmoitava magneettivastuksellinen kuntopyörä LCD-Näyttö BC-81295 Yhteenveto Tämä on tarkoitettu ainoastaan ohjelmoitavaan magneettivastukselliseen kuntopyörään. Järjestelmään kuuluu kolme (3) osaa:

Lisätiedot

testo 510 Käyttöohje

testo 510 Käyttöohje testo 510 Käyttöohje FIN 2 Pikaohje testo 510 Pikaohje testo 510 1 Suojakansi: käyttöasento 2 Paine-ero sensorin yhteet 3 Näyttö 4 Toimintonäppäimet 5 Paristokotelo ja magneetti (laitteen takana) Perusasetukset

Lisätiedot

TÄRKEITÄ HUOMIOITA Kiitos, että valitsit Casa Bugatin UMA keittövaa'an. Kuten kaikkia elektronisia laitteita, myös tätä vaakaa tulee käyttää huolellisesti ja ohjeiden mukaan vammojen ja laitteen vaurioitumisen

Lisätiedot

KÄYTTÖOHJE LÄMPÖTILA-ANEMOMETRI DT-619

KÄYTTÖOHJE LÄMPÖTILA-ANEMOMETRI DT-619 KÄYTTÖOHJE LÄMPÖTILA-ANEMOMETRI DT-619 2007 S&A MATINTUPA 1. ILMAVIRTAUKSEN MITTAUS Suora, 1:n pisteen mittaus a) Kytke mittalaitteeseen virta. b) Paina UNITS - näppäintä ja valitse haluttu mittayksikkö

Lisätiedot

Käyttöohje Malli 380942 True RMS AC/DC 30A Mini Pihtimittari

Käyttöohje Malli 380942 True RMS AC/DC 30A Mini Pihtimittari Käyttöohje Malli 380942 True RMS AC/DC 30A Mini Pihtimittari Johdanto Onnittelemme Extech 380942 DC/AC Pihtimittarin valinnasta. Mittari on testattu ja kalibroitu tehtaalla ja käyttöohjeiden ohjeita noudattamalla

Lisätiedot

Amprobe AM-500. Käyttöohje ~ 1 ~

Amprobe AM-500. Käyttöohje ~ 1 ~ Amprobe AM-500 Käyttöohje ~ 1 ~ Rajoitettu takuu ja rajoitettu vastuu Tämän Amprobe-tuotteen taataan olevan vapaa raaka-aine ja valmistusvioista normaalisti käytettynä ja huollettuna. Amprobe AM-500:n

Lisätiedot

testo 511 Käyttöohje

testo 511 Käyttöohje testo 511 Käyttöohje FIN 2 Pikaohje testo 511 Pikaohje testo 511 1 Suojakansi: käyttöasento 2 Paine sensorin yhde 3 Näyttö 4 Toimintonäppäimet 5 Paristokotelo ja magneetti (laitteen takana) Perusasetukset

Lisätiedot

Johdanto. 1 Johdanto Elite-3x. Aloitus. Painikkeet ja säätimet

Johdanto. 1 Johdanto Elite-3x. Aloitus. Painikkeet ja säätimet Johdanto Painikkeet ja säätimet VIRTA, TAUSTAVALO: Virta päälle/ pois ja taustavalon taso Nuolinäppäin: Tällä ohjataan kohdistinta ja valitaan valikoiden vaihtoehtoja Taajuus: Tällä painikkeella valitaan

Lisätiedot

SwemaAir 5 Käyttöohje

SwemaAir 5 Käyttöohje SwemaAir 5 Käyttöohje 1. Esittely SwemaAir 5 on kuumalanka-anemometri lämpötilan, ilmanvirtauksen sekä -nopeuden mittaukseen. Lämpötila voidaan esittää joko C, tai F, ilmannopeus m/s tai fpm ja ilman virtaus

Lisätiedot

Tämän sybolin esiintyessä, käyttäjän tulee lukea käyttöohje, josta lisätietoa. Tämä symboli normaalikäytössä indikoi vaarallisesta mittausjännitteestä

Tämän sybolin esiintyessä, käyttäjän tulee lukea käyttöohje, josta lisätietoa. Tämä symboli normaalikäytössä indikoi vaarallisesta mittausjännitteestä Esittely VT30 mittaa AC-jännitteitä 690 V ja DC-jännitteitä 690 V asti, LCD-näyttö, portaittainen jännitenäyttö, positiivisen ja negatiivisen napaisuuden näyttö, sekä kiertosuunnan osoitus. Lisäksi jatkuvuuden

Lisätiedot

SwemaMan 7 Käyttöohje

SwemaMan 7 Käyttöohje SwemaMan 7 Käyttöohje HUOM! Ennen mittausten aloittamista, lue kohta 6. Asetukset (SET). Vakiona k2-kompensointi on päällä. 1. Esittely SwemaMan 7 on mikro manometri paine-eron, ilmanvirtauksen sekä -nopeuden

Lisätiedot

ABT PÖYTÄVAAKA PAKVAAKA1

ABT PÖYTÄVAAKA PAKVAAKA1 ABT PÖYTÄVAAKA PAKVAAKA1 SISÄLLYSLUETTELO 1. Toiminnot 3 2. Asennus 3 3. Varotoimenpiteet 3 4. LCD-näyttö 4 5. Näppäimet 5 6. Toimintojen asettaminen 5 7. Punnitusyksikön vaihtaminen 6 8. Vikakoodit 7

Lisätiedot

Sangean PR-D4 Käyttöohjeet

Sangean PR-D4 Käyttöohjeet Sangean PR-D4 Käyttöohjeet Kytkimet 1. Taajuuden valintanäppäimet 2. Radioasemien selailun ja kellonajan asetus 3. Muistipaikan valintanäppäimet 4. Äänenvoimakkuuden säätö 5. LCD-näyttö 6. Herätyksen asetus

Lisätiedot

ALCOVISOR. Käyttöohjeet FIN
