Fluke 434/435. Käyttöohje. Kolmivaiheinen sähkönlaatuanalysaattori

Koko: px
Aloita esitys sivulta:

Download "Fluke 434/435. Käyttöohje. Kolmivaiheinen sähkönlaatuanalysaattori"

Transkriptio

1 Fluke 434/435 Kolmivaiheinen sähkönlaatuanalysaattori Käyttöohje FIN Toukokuu Fluke Corporation, Kaikki oikeudet pidätetään. Painettu Hollannissa. Kaikki tuotenimet ovat kullekin yhtiölle kuuluvia tuotemerkkejä.

2

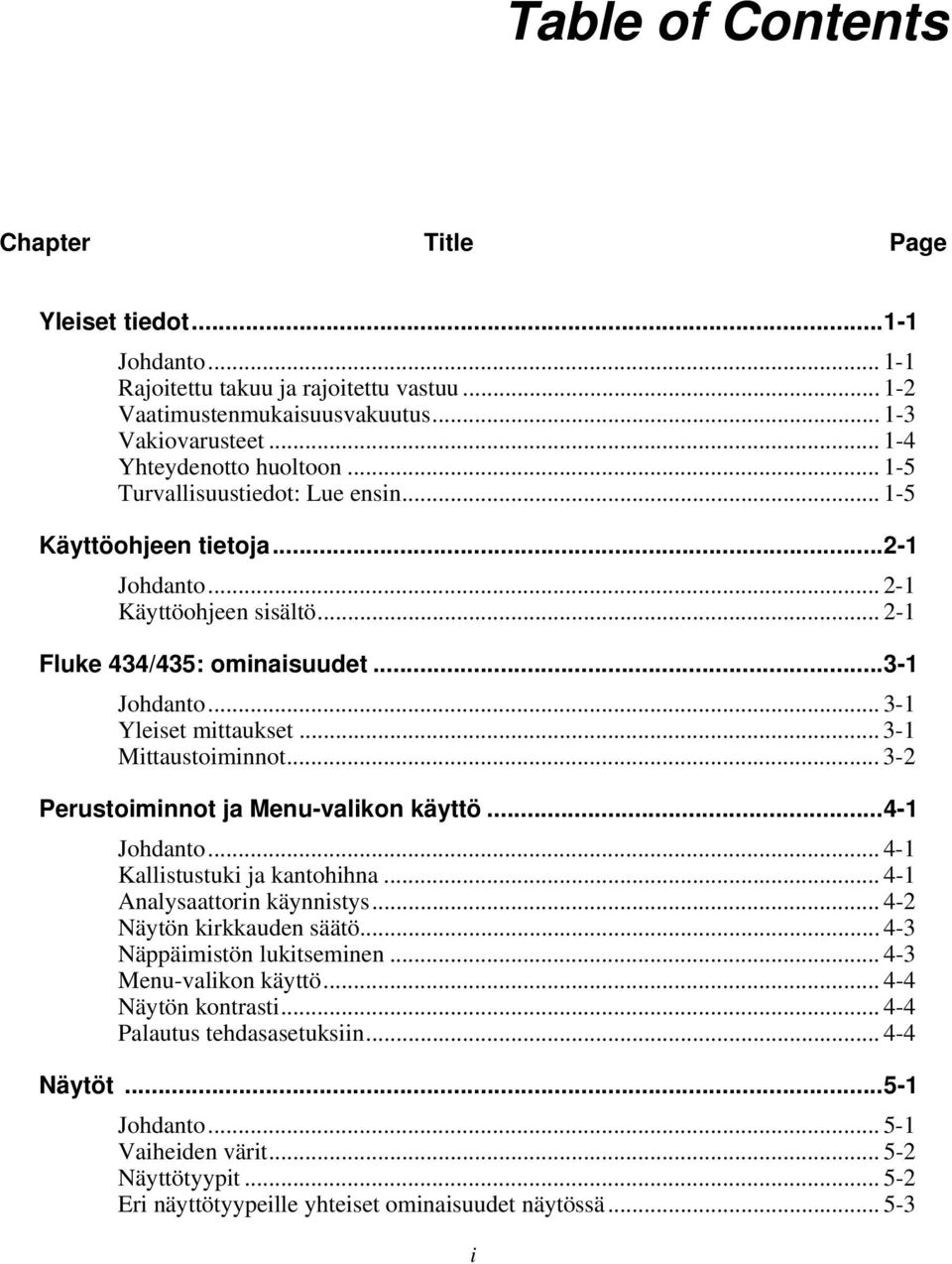

3 Table of Contents Chapter Title Page Yleiset tiedot Johdanto Rajoitettu takuu ja rajoitettu vastuu Vaatimustenmukaisuusvakuutus Vakiovarusteet Yhteydenotto huoltoon Turvallisuustiedot: Lue ensin Käyttöohjeen tietoja Johdanto Käyttöohjeen sisältö Fluke 434/435: ominaisuudet Johdanto Yleiset mittaukset Mittaustoiminnot Perustoiminnot ja Menu-valikon käyttö Johdanto Kallistustuki ja kantohihna Analysaattorin käynnistys Näytön kirkkauden säätö Näppäimistön lukitseminen Menu-valikon käyttö Näytön kontrasti Palautus tehdasasetuksiin Näytöt Johdanto Vaiheiden värit Näyttötyypit Eri näyttötyypeille yhteiset ominaisuudet näytössä i

4 Fluke 434/435 Käyttöohje Tuloliitännät Johdanto Tuloliittimet Oskilloskoopin aaltomuoto- ja vektorinäyttö Johdanto Oskilloskooppin aaltomuotonäyttö Oskilloskoopin vektorinäyttö Vihjeitä Jännite/Virta/Taajuus Johdanto Taulukkonäyttö Trendi Vihjeitä Kuopat & Kohoumat Johdanto Trendi Tapahtumataulukko Vihjeitä Harmoniset yliaallot Johdanto Pylväsnäyttö Taulukkonäyttö Trendinäyttö Vihjeitä Teho & Energia Johdanto Taulukkonäyttö Trendinäyttö Vihjeitä Välkyntä Johdanto Taulukkonäyttö Trendinäyttö Vihjeitä Epäsymmetria Johdanto Taulukkonäyttö Trendinäyttö Vektorinäyttö Vihjeitä ii

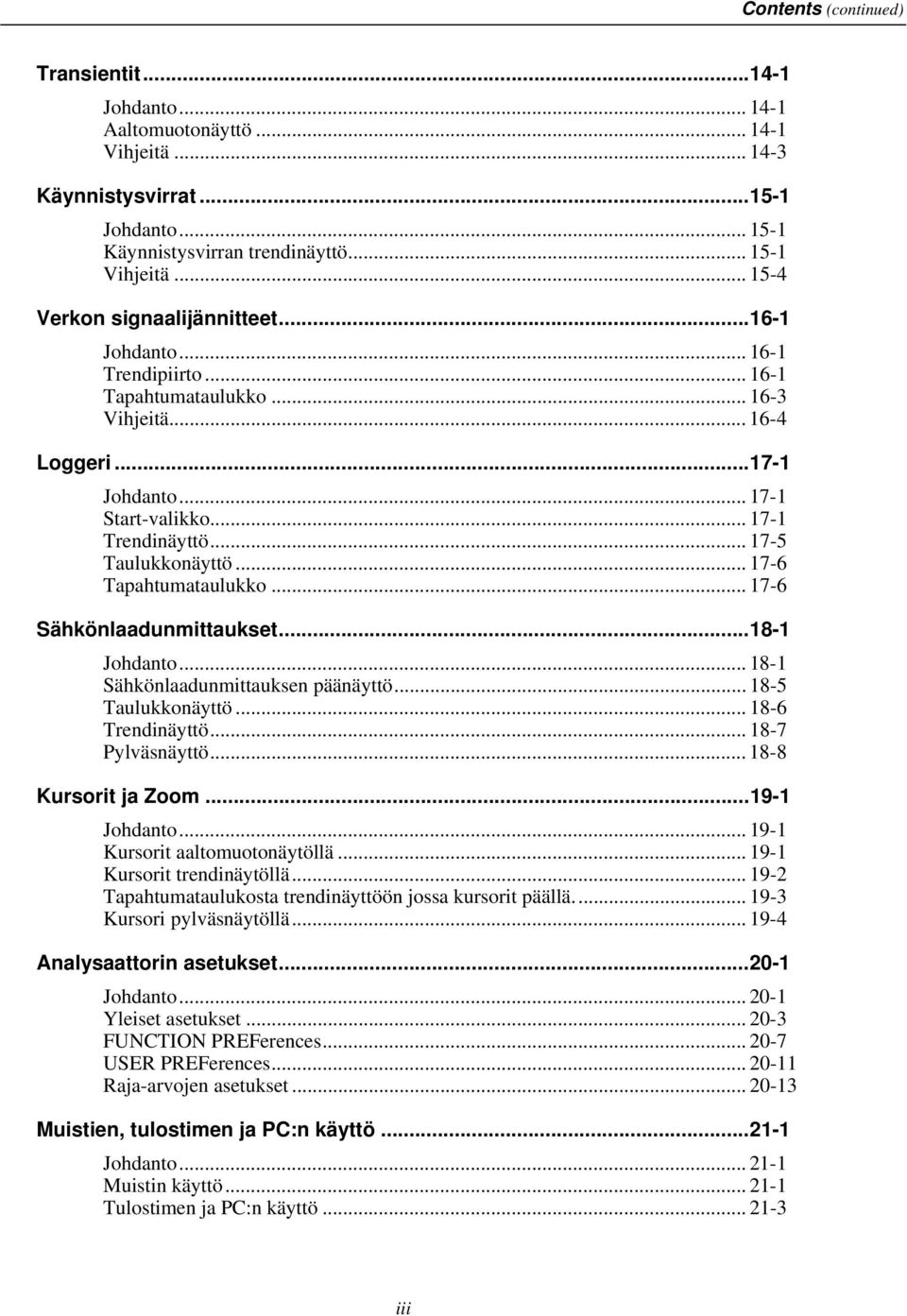

5 Contents (continued) Transientit Johdanto Aaltomuotonäyttö Vihjeitä Käynnistysvirrat Johdanto Käynnistysvirran trendinäyttö Vihjeitä Verkon signaalijännitteet Johdanto Trendipiirto Tapahtumataulukko Vihjeitä Loggeri Johdanto Start-valikko Trendinäyttö Taulukkonäyttö Tapahtumataulukko Sähkönlaadunmittaukset Johdanto Sähkönlaadunmittauksen päänäyttö Taulukkonäyttö Trendinäyttö Pylväsnäyttö Kursorit ja Zoom Johdanto Kursorit aaltomuotonäytöllä Kursorit trendinäytöllä Tapahtumataulukosta trendinäyttöön jossa kursorit päällä Kursori pylväsnäytöllä Analysaattorin asetukset Johdanto Yleiset asetukset FUNCTION PREFerences USER PREFerences Raja-arvojen asetukset Muistien, tulostimen ja PC:n käyttö Johdanto Muistin käyttö Tulostimen ja PC:n käyttö iii

6 Fluke 434/435 Käyttöohje Käyttövihjeitä ja ylläpito-ohjeet Johdanto Analysaattorin ja varusteiden puhdistus Analysaattorin säilytys Akkujen pitäminen hyvässä kunnossa Optioiden asennus Fluke 434 malliin Osat ja varusteet Vianhaku Tekniset tiedot Johdanto Sähköiset mittaukset iv

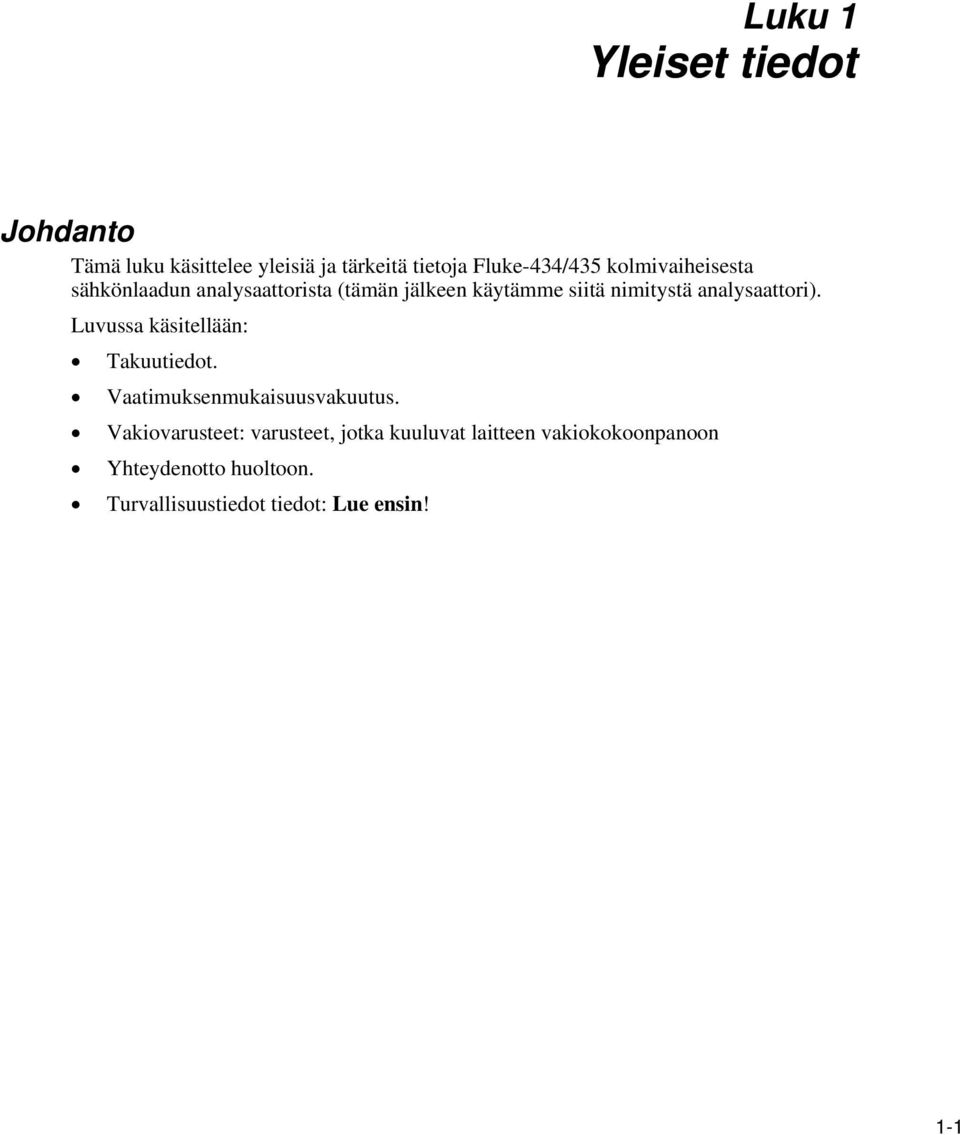

7 Luku 1 Yleiset tiedot Johdanto Tämä luku käsittelee yleisiä ja tärkeitä tietoja Fluke-434/435 kolmivaiheisesta sähkönlaadun analysaattorista (tämän jälkeen käytämme siitä nimitystä analysaattori). Luvussa käsitellään: Takuutiedot. Vaatimuksenmukaisuusvakuutus. Vakiovarusteet: varusteet, jotka kuuluvat laitteen vakiokokoonpanoon Yhteydenotto huoltoon. Turvallisuustiedot tiedot: Lue ensin! 1-1

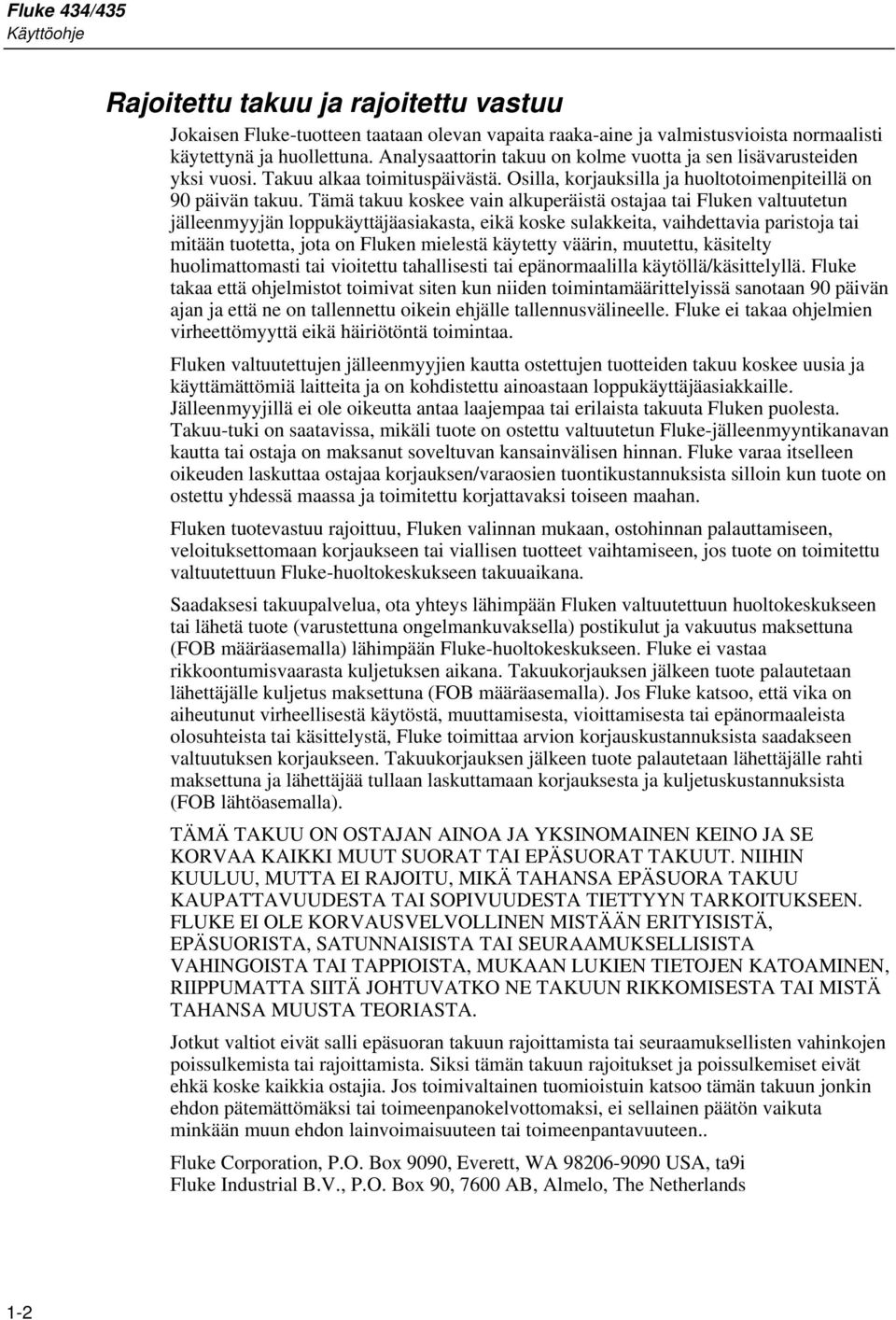

8 Fluke 434/435 Käyttöohje Rajoitettu takuu ja rajoitettu vastuu Jokaisen Fluke-tuotteen taataan olevan vapaita raaka-aine ja valmistusvioista normaalisti käytettynä ja huollettuna. Analysaattorin takuu on kolme vuotta ja sen lisävarusteiden yksi vuosi. Takuu alkaa toimituspäivästä. Osilla, korjauksilla ja huoltotoimenpiteillä on 90 päivän takuu. Tämä takuu koskee vain alkuperäistä ostajaa tai Fluken valtuutetun jälleenmyyjän loppukäyttäjäasiakasta, eikä koske sulakkeita, vaihdettavia paristoja tai mitään tuotetta, jota on Fluken mielestä käytetty väärin, muutettu, käsitelty huolimattomasti tai vioitettu tahallisesti tai epänormaalilla käytöllä/käsittelyllä. Fluke takaa että ohjelmistot toimivat siten kun niiden toimintamäärittelyissä sanotaan 90 päivän ajan ja että ne on tallennettu oikein ehjälle tallennusvälineelle. Fluke ei takaa ohjelmien virheettömyyttä eikä häiriötöntä toimintaa. Fluken valtuutettujen jälleenmyyjien kautta ostettujen tuotteiden takuu koskee uusia ja käyttämättömiä laitteita ja on kohdistettu ainoastaan loppukäyttäjäasiakkaille. Jälleenmyyjillä ei ole oikeutta antaa laajempaa tai erilaista takuuta Fluken puolesta. Takuu-tuki on saatavissa, mikäli tuote on ostettu valtuutetun Fluke-jälleenmyyntikanavan kautta tai ostaja on maksanut soveltuvan kansainvälisen hinnan. Fluke varaa itselleen oikeuden laskuttaa ostajaa korjauksen/varaosien tuontikustannuksista silloin kun tuote on ostettu yhdessä maassa ja toimitettu korjattavaksi toiseen maahan. Fluken tuotevastuu rajoittuu, Fluken valinnan mukaan, ostohinnan palauttamiseen, veloituksettomaan korjaukseen tai viallisen tuotteet vaihtamiseen, jos tuote on toimitettu valtuutettuun Fluke-huoltokeskukseen takuuaikana. Saadaksesi takuupalvelua, ota yhteys lähimpään Fluken valtuutettuun huoltokeskukseen tai lähetä tuote (varustettuna ongelmankuvaksella) postikulut ja vakuutus maksettuna (FOB määräasemalla) lähimpään Fluke-huoltokeskukseen. Fluke ei vastaa rikkoontumisvaarasta kuljetuksen aikana. Takuukorjauksen jälkeen tuote palautetaan lähettäjälle kuljetus maksettuna (FOB määräasemalla). Jos Fluke katsoo, että vika on aiheutunut virheellisestä käytöstä, muuttamisesta, vioittamisesta tai epänormaaleista olosuhteista tai käsittelystä, Fluke toimittaa arvion korjauskustannuksista saadakseen valtuutuksen korjaukseen. Takuukorjauksen jälkeen tuote palautetaan lähettäjälle rahti maksettuna ja lähettäjää tullaan laskuttamaan korjauksesta ja kuljetuskustannuksista (FOB lähtöasemalla). TÄMÄ TAKUU ON OSTAJAN AINOA JA YKSINOMAINEN KEINO JA SE KORVAA KAIKKI MUUT SUORAT TAI EPÄSUORAT TAKUUT. NIIHIN KUULUU, MUTTA EI RAJOITU, MIKÄ TAHANSA EPÄSUORA TAKUU KAUPATTAVUUDESTA TAI SOPIVUUDESTA TIETTYYN TARKOITUKSEEN. FLUKE EI OLE KORVAUSVELVOLLINEN MISTÄÄN ERITYISISTÄ, EPÄSUORISTA, SATUNNAISISTA TAI SEURAAMUKSELLISISTA VAHINGOISTA TAI TAPPIOISTA, MUKAAN LUKIEN TIETOJEN KATOAMINEN, RIIPPUMATTA SIITÄ JOHTUVATKO NE TAKUUN RIKKOMISESTA TAI MISTÄ TAHANSA MUUSTA TEORIASTA. Jotkut valtiot eivät salli epäsuoran takuun rajoittamista tai seuraamuksellisten vahinkojen poissulkemista tai rajoittamista. Siksi tämän takuun rajoitukset ja poissulkemiset eivät ehkä koske kaikkia ostajia. Jos toimivaltainen tuomioistuin katsoo tämän takuun jonkin ehdon pätemättömäksi tai toimeenpanokelvottomaksi, ei sellainen päätön vaikuta minkään muun ehdon lainvoimaisuuteen tai toimeenpantavuuteen.. Fluke Corporation, P.O. Box 9090, Everett, WA USA, ta9i Fluke Industrial B.V., P.O. Box 90, 7600 AB, Almelo, The Netherlands 1-2

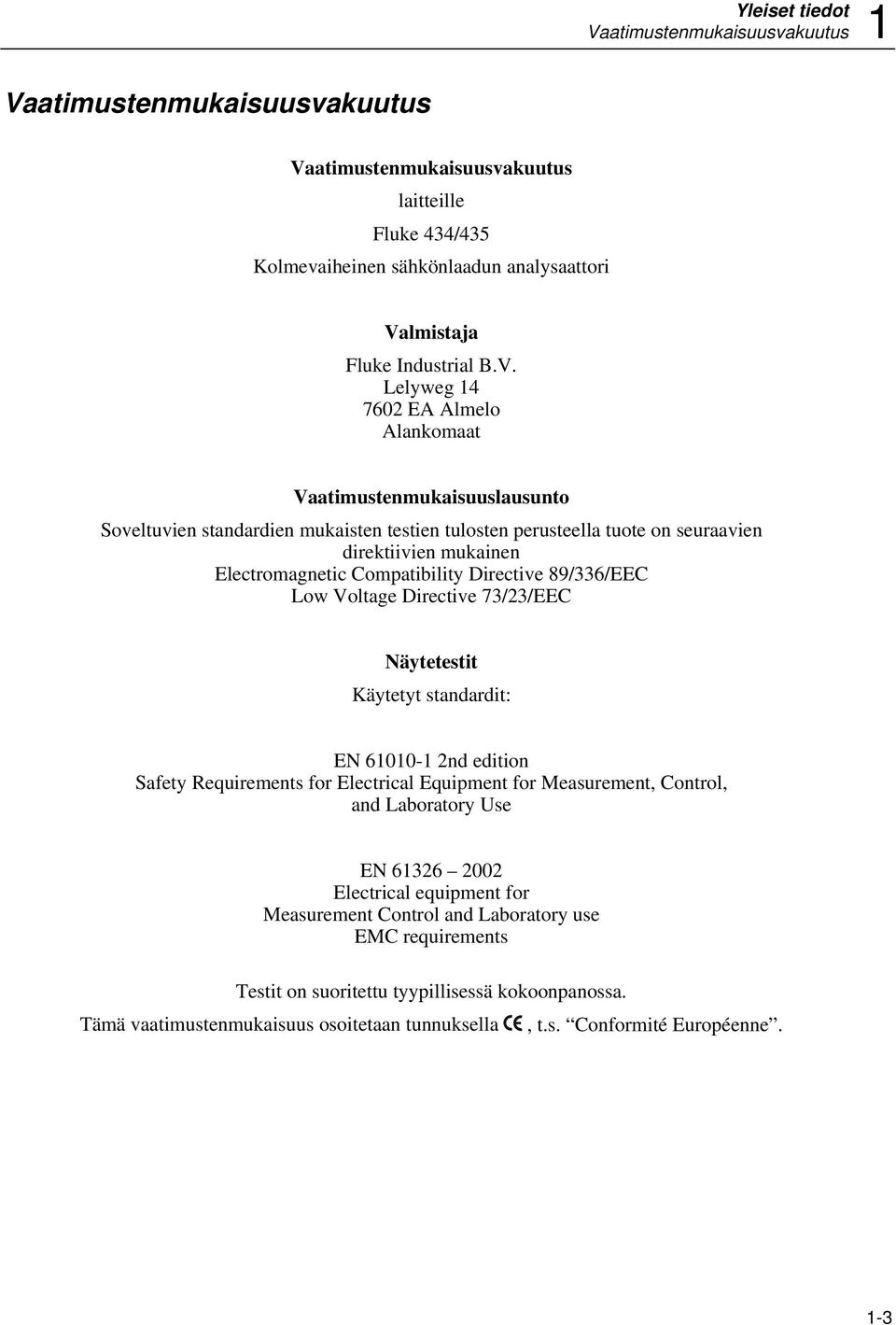

9 Yleiset tiedot Vaatimustenmukaisuusvakuutus 1 Vaatimustenmukaisuusvakuutus Vaatimustenmukaisuusvakuutus laitteille Fluke 434/435 Kolmevaiheinen sähkönlaadun analysaattori Valmistaja Fluke Industrial B.V. Lelyweg EA Almelo Alankomaat Vaatimustenmukaisuuslausunto Soveltuvien standardien mukaisten testien tulosten perusteella tuote on seuraavien direktiivien mukainen Electromagnetic Compatibility Directive 89/336/EEC Low Voltage Directive 73/23/EEC Näytetestit Käytetyt standardit: EN nd edition Safety Requirements for Electrical Equipment for Measurement, Control, and Laboratory Use EN Electrical equipment for Measurement Control and Laboratory use EMC requirements Testit on suoritettu tyypillisessä kokoonpanossa. Tämä vaatimustenmukaisuus osoitetaan tunnuksella, t.s. Conformité Européenne. 1-3

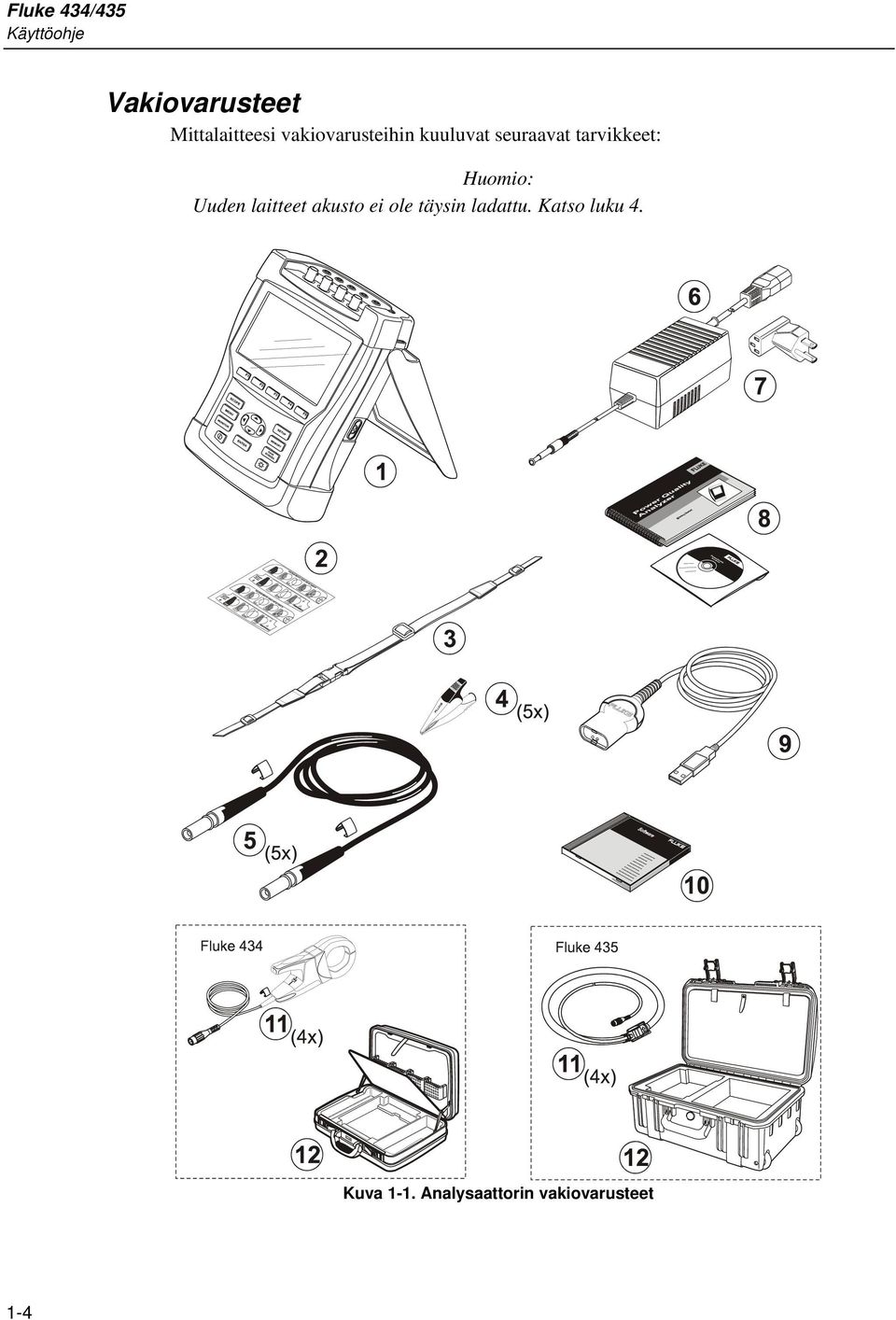

10 Fluke 434/435 Käyttöohje Vakiovarusteet Mittalaitteesi vakiovarusteihin kuuluvat seuraavat tarvikkeet: Huomio: Uuden laitteet akusto ei ole täysin ladattu. Katso luku 4. Kuva 1-1. Analysaattorin vakiovarusteet 1-4

11 Yleiset tiedot Yhteydenotto huoltoon 1 # Nimike 1 Sähkönlaadun analysaattori 2 Tulojen värikoodaussarja 3 Kantohihna 4 Hauenleuat (5 kpl) 5 Mittajohdot, 2.5 m (5 kpl) 6 Akkulaturi / verkkolaite 7 Pistokeadapteri (maakohtainen) 8 Aloitusopas + CD ROM, jossa aloitusopas ja käyttöohje (monikielinen) 9 Optisesti erotettu USB-kaapeli Fluke 434: Fluke 435: 10 FlukeView - for Windows -ohjelmisto CD:llä FlukeView - for Windows -ohjelmisto+power Log for Windows -ohjelmisto CD:llä 11 AC-virtapihdit 400 A (1 mv/a) tai 40 A (10 mv/a),valittavissa. 4kpl i400s-pihtiä. Joustavat AC-virtapihdit (3000 A). 4kpl, malli i430flex-4pk. 12 Kova kantolaukku C430. Kova, pyörällinen kantolaukku C435. Yhteydenotto huoltoon Tiedot valtuutetuista huoltokeskuksistamme löydät www-osoitteesta: tai tai soittamalla Flukelle seuraaviin numeroihin: , Fluke Finland, Suomi Eurooppa Muut maat Turvallisuustiedot: Lue ensin Fluke 434/435, kolmivaiheinen sähkönlaadun analysaattori - tämän jälkeen käytämme siitä vain nimeä "analysaattori - täyttää seuraavat standardit: IEC/EN , CAN/CSA C22.2 No , UL std No , osa 1: yleiset vaatimukset, turvaluokitus: 600V CAT IV / 1000V CAT III Pollution Degree 2. Käytä analysaattoria ja sen lisävarusteita vain kuten tässä käyttöohjeessa on kerrottu, muuten analysaattorin tai sen lisävarusteiden suojaus voi heikentyä. Varoitus merkitsee olosuhteita tai toimia, jotka aiheuttavat vaaran/vaaroja käyttäjälle. Huomio merkitsee olosuhteita tai toimia, jotka voivat vaurioittaa mittalaitetta. 1-5

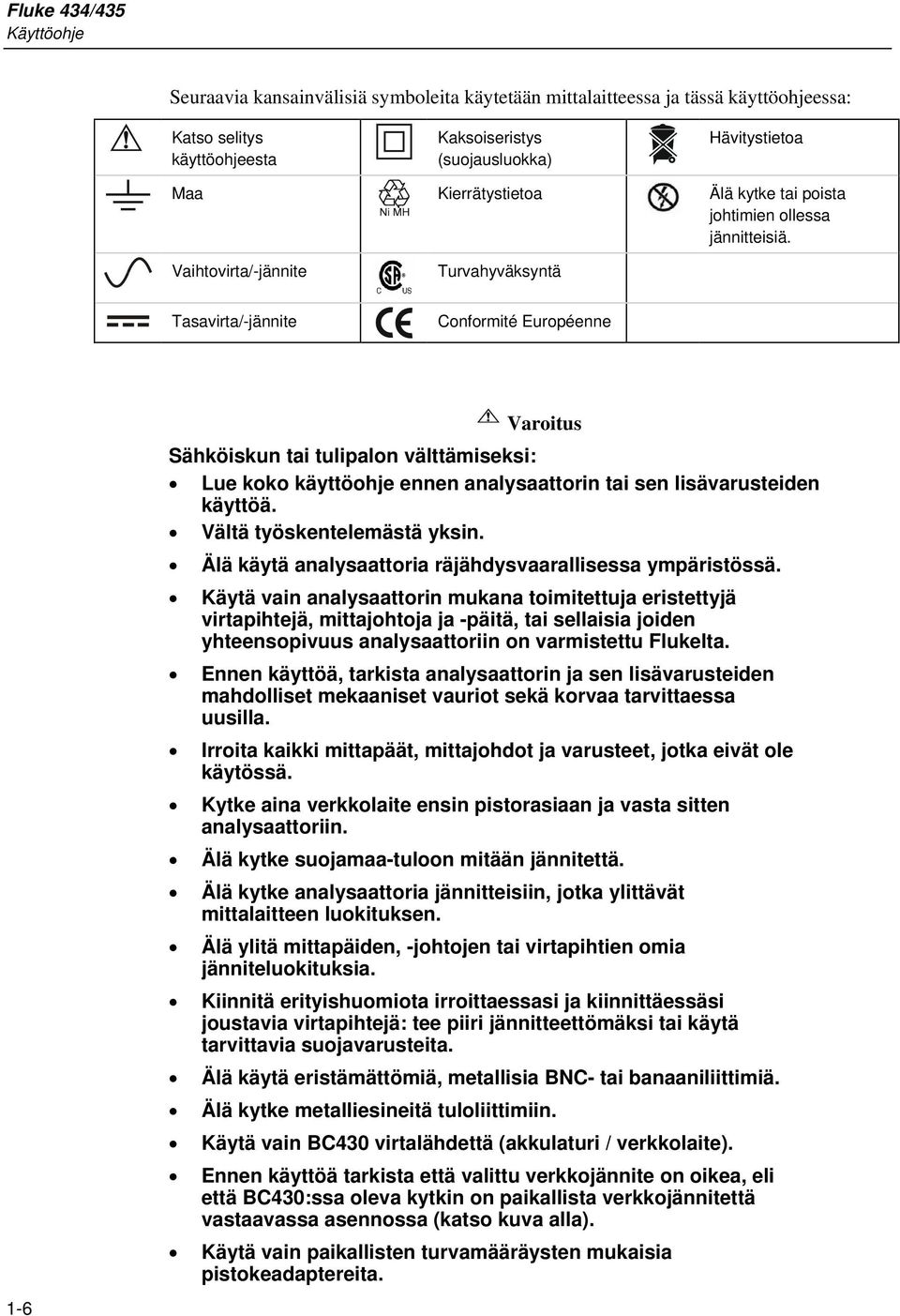

12 Fluke 434/435 Käyttöohje Seuraavia kansainvälisiä symboleita käytetään mittalaitteessa ja tässä käyttöohjeessa: Katso selitys käyttöohjeesta Kaksoiseristys (suojausluokka) Hävitystietoa Maa Kierrätystietoa Älä kytke tai poista johtimien ollessa jännitteisiä. Vaihtovirta/-jännite Turvahyväksyntä Tasavirta/-jännite Conformité Européenne 1-6 Varoitus Sähköiskun tai tulipalon välttämiseksi: Lue koko käyttöohje ennen analysaattorin tai sen lisävarusteiden käyttöä. Vältä työskentelemästä yksin. Älä käytä analysaattoria räjähdysvaarallisessa ympäristössä. Käytä vain analysaattorin mukana toimitettuja eristettyjä virtapihtejä, mittajohtoja ja -päitä, tai sellaisia joiden yhteensopivuus analysaattoriin on varmistettu Flukelta. Ennen käyttöä, tarkista analysaattorin ja sen lisävarusteiden mahdolliset mekaaniset vauriot sekä korvaa tarvittaessa uusilla. Irroita kaikki mittapäät, mittajohdot ja varusteet, jotka eivät ole käytössä. Kytke aina verkkolaite ensin pistorasiaan ja vasta sitten analysaattoriin. Älä kytke suojamaa-tuloon mitään jännitettä. Älä kytke analysaattoria jännitteisiin, jotka ylittävät mittalaitteen luokituksen. Älä ylitä mittapäiden, -johtojen tai virtapihtien omia jänniteluokituksia. Kiinnitä erityishuomiota irroittaessasi ja kiinnittäessäsi joustavia virtapihtejä: tee piiri jännitteettömäksi tai käytä tarvittavia suojavarusteita. Älä käytä eristämättömiä, metallisia BNC- tai banaaniliittimiä. Älä kytke metalliesineitä tuloliittimiin. Käytä vain BC430 virtalähdettä (akkulaturi / verkkolaite). Ennen käyttöä tarkista että valittu verkkojännite on oikea, eli että BC430:ssa oleva kytkin on paikallista verkkojännitettä vastaavassa asennossa (katso kuva alla). Käytä vain paikallisten turvamääräysten mukaisia pistokeadaptereita.

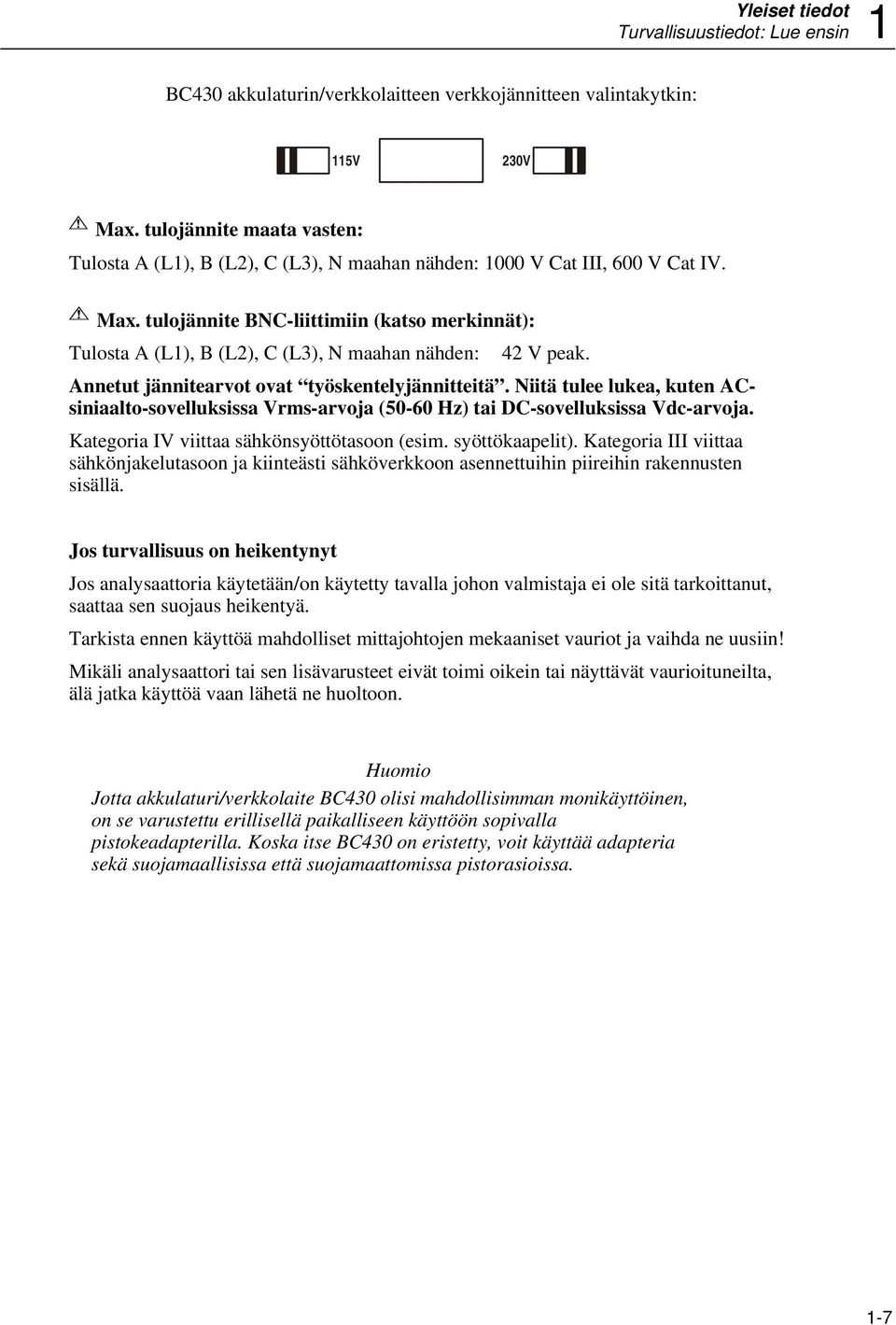

13 Yleiset tiedot Turvallisuustiedot: Lue ensin 1 BC430 akkulaturin/verkkolaitteen verkkojännitteen valintakytkin: 115V 230V Max. tulojännite maata vasten: Tulosta A (L1), B (L2), C (L3), N maahan nähden: 1000 V Cat III, 600 V Cat IV. Max. tulojännite BNC-liittimiin (katso merkinnät): Tulosta A (L1), B (L2), C (L3), N maahan nähden: 42 V peak. Annetut jännitearvot ovat työskentelyjännitteitä. Niitä tulee lukea, kuten ACsiniaalto-sovelluksissa Vrms-arvoja (50-60 Hz) tai DC-sovelluksissa Vdc-arvoja. Kategoria IV viittaa sähkönsyöttötasoon (esim. syöttökaapelit). Kategoria III viittaa sähkönjakelutasoon ja kiinteästi sähköverkkoon asennettuihin piireihin rakennusten sisällä. Jos turvallisuus on heikentynyt Jos analysaattoria käytetään/on käytetty tavalla johon valmistaja ei ole sitä tarkoittanut, saattaa sen suojaus heikentyä. Tarkista ennen käyttöä mahdolliset mittajohtojen mekaaniset vauriot ja vaihda ne uusiin! Mikäli analysaattori tai sen lisävarusteet eivät toimi oikein tai näyttävät vaurioituneilta, älä jatka käyttöä vaan lähetä ne huoltoon. Huomio Jotta akkulaturi/verkkolaite BC430 olisi mahdollisimman monikäyttöinen, on se varustettu erillisellä paikalliseen käyttöön sopivalla pistokeadapterilla. Koska itse BC430 on eristetty, voit käyttää adapteria sekä suojamaallisissa että suojamaattomissa pistorasioissa. 1-7

14 Fluke 434/435 Käyttöohje 1-8

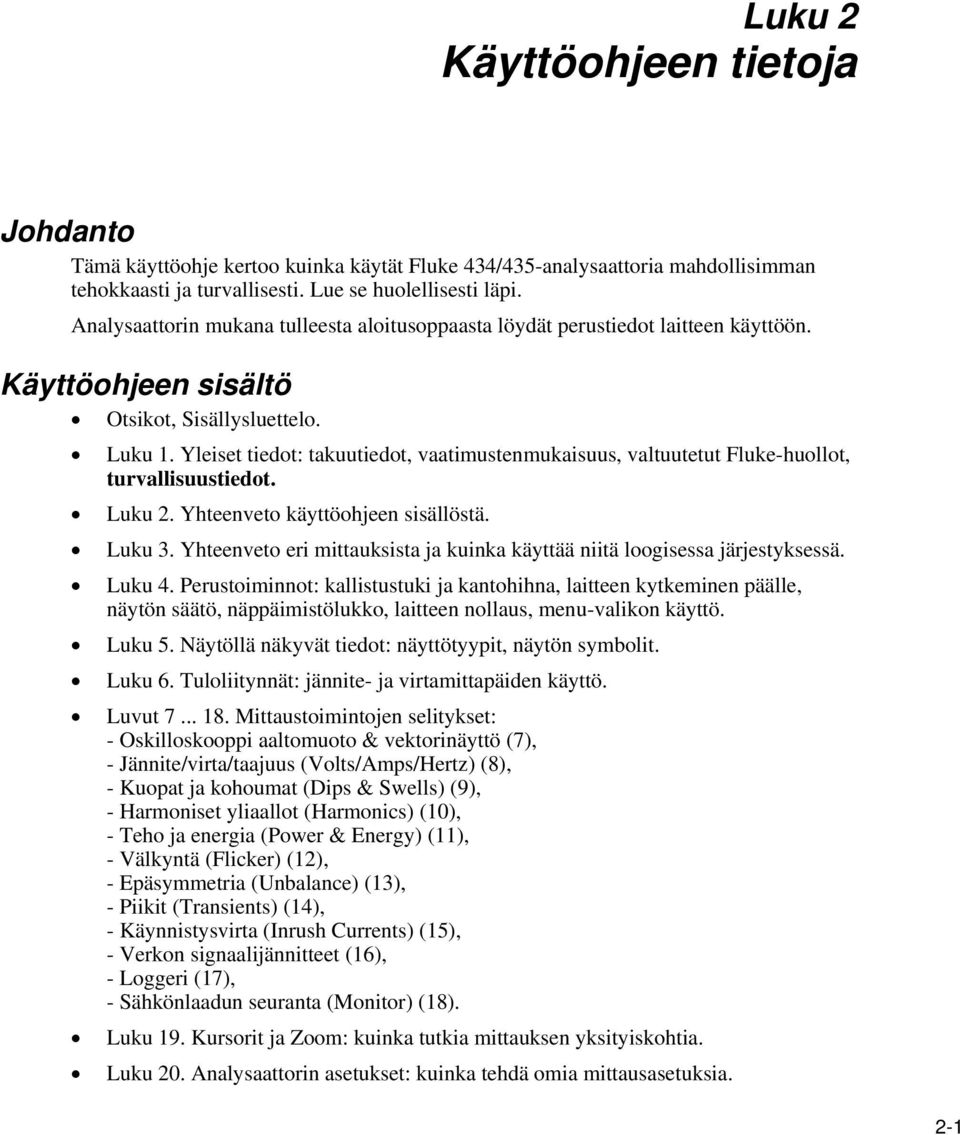

15 Luku 2 Käyttöohjeen tietoja Johdanto Tämä käyttöohje kertoo kuinka käytät Fluke 434/435-analysaattoria mahdollisimman tehokkaasti ja turvallisesti. Lue se huolellisesti läpi. Analysaattorin mukana tulleesta aloitusoppaasta löydät perustiedot laitteen käyttöön. Käyttöohjeen sisältö Otsikot, Sisällysluettelo. Luku 1. Yleiset tiedot: takuutiedot, vaatimustenmukaisuus, valtuutetut Fluke-huollot, turvallisuustiedot. Luku 2. Yhteenveto käyttöohjeen sisällöstä. Luku 3. Yhteenveto eri mittauksista ja kuinka käyttää niitä loogisessa järjestyksessä. Luku 4. Perustoiminnot: kallistustuki ja kantohihna, laitteen kytkeminen päälle, näytön säätö, näppäimistölukko, laitteen nollaus, menu-valikon käyttö. Luku 5. Näytöllä näkyvät tiedot: näyttötyypit, näytön symbolit. Luku 6. Tuloliitynnät: jännite- ja virtamittapäiden käyttö. Luvut Mittaustoimintojen selitykset: - Oskilloskooppi aaltomuoto & vektorinäyttö (7), - Jännite/virta/taajuus (Volts/Amps/Hertz) (8), - Kuopat ja kohoumat (Dips & Swells) (9), - Harmoniset yliaallot (Harmonics) (10), - Teho ja energia (Power & Energy) (11), - Välkyntä (Flicker) (12), - Epäsymmetria (Unbalance) (13), - Piikit (Transients) (14), - Käynnistysvirta (Inrush Currents) (15), - Verkon signaalijännitteet (16), - Loggeri (17), - Sähkönlaadun seuranta (Monitor) (18). Luku 19. Kursorit ja Zoom: kuinka tutkia mittauksen yksityiskohtia. Luku 20. Analysaattorin asetukset: kuinka tehdä omia mittausasetuksia. 2-1

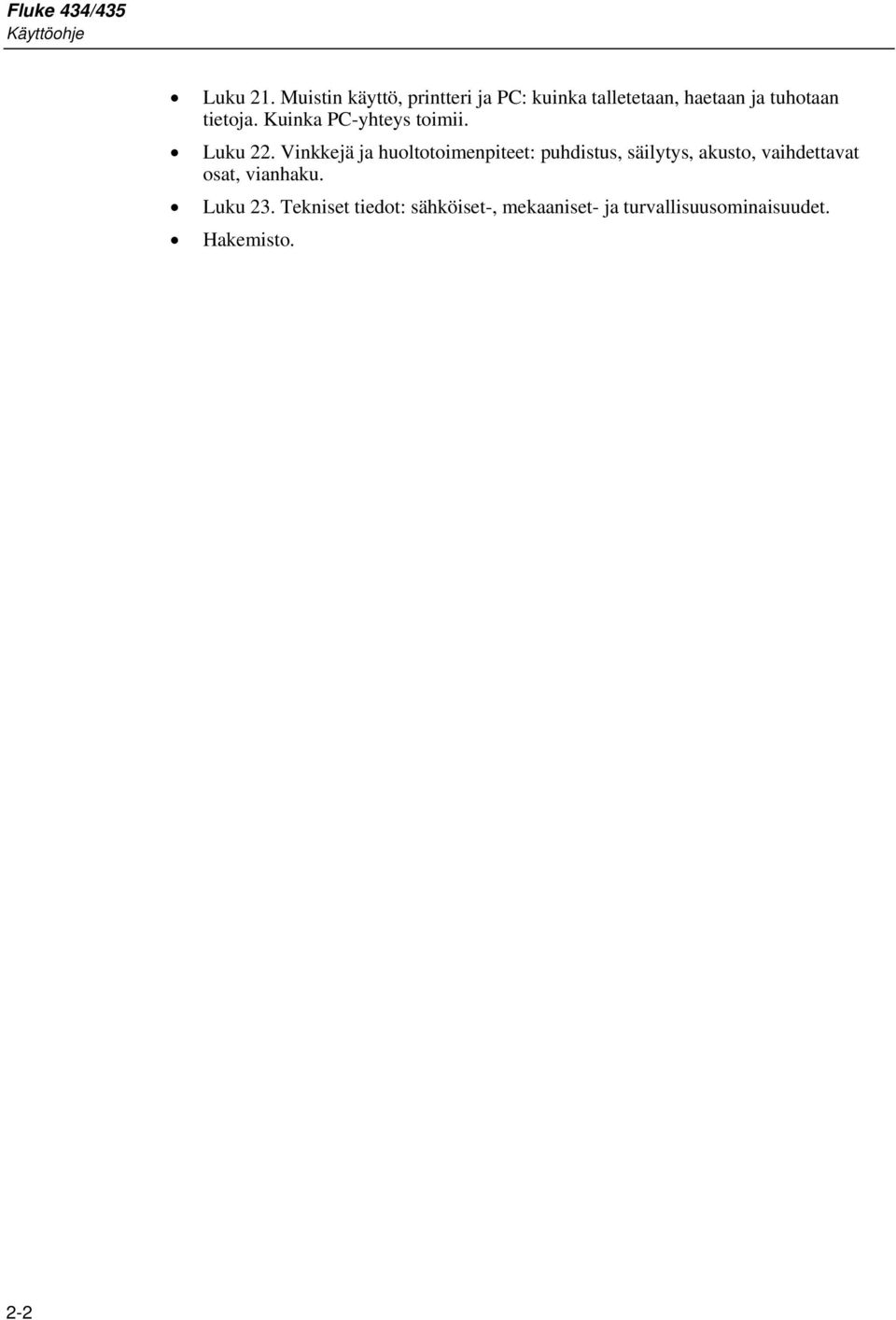

16 Fluke 434/435 Käyttöohje Luku 21. Muistin käyttö, printteri ja PC: kuinka talletetaan, haetaan ja tuhotaan tietoja. Kuinka PC-yhteys toimii. Luku 22. Vinkkejä ja huoltotoimenpiteet: puhdistus, säilytys, akusto, vaihdettavat osat, vianhaku. Luku 23. Tekniset tiedot: sähköiset-, mekaaniset- ja turvallisuusominaisuudet. Hakemisto. 2-2

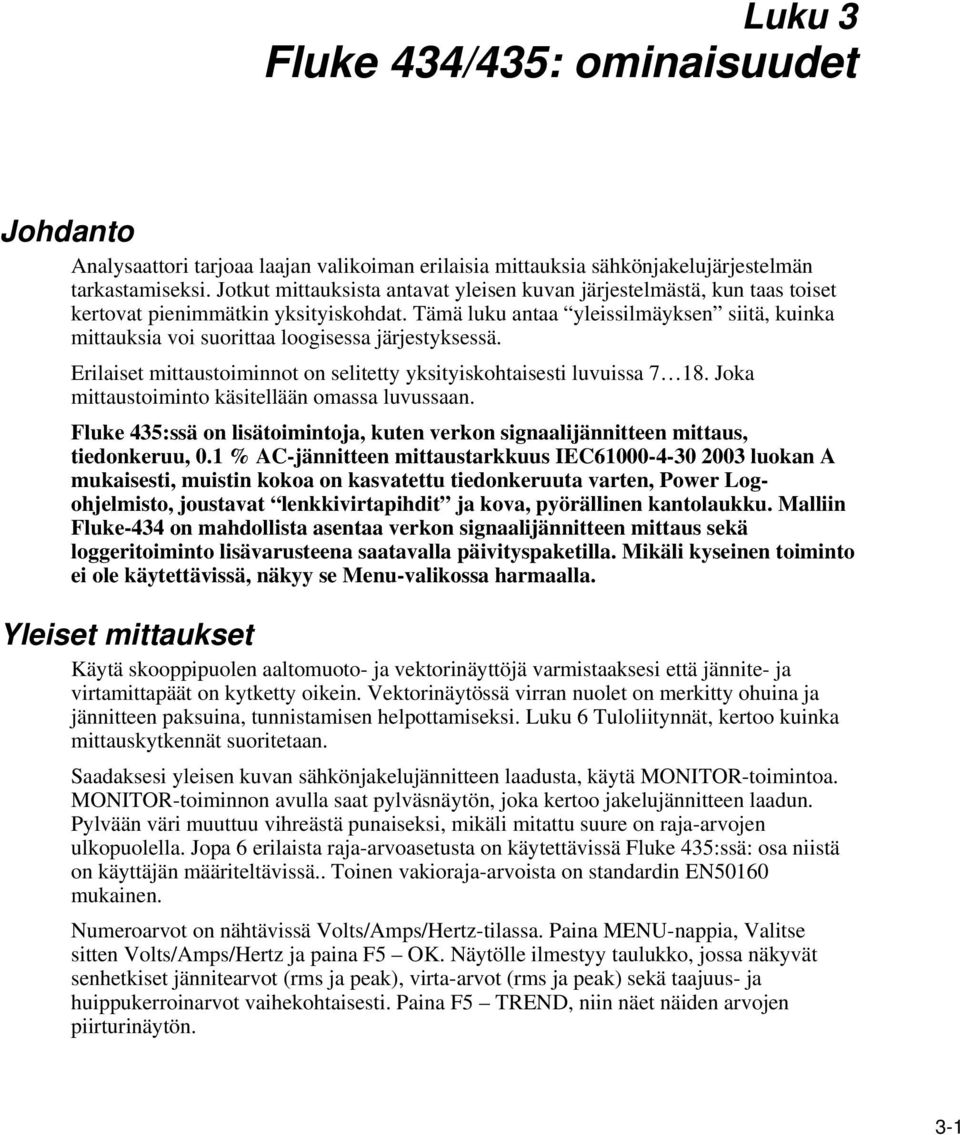

17 Luku 3 Fluke 434/435: ominaisuudet Johdanto Analysaattori tarjoaa laajan valikoiman erilaisia mittauksia sähkönjakelujärjestelmän tarkastamiseksi. Jotkut mittauksista antavat yleisen kuvan järjestelmästä, kun taas toiset kertovat pienimmätkin yksityiskohdat. Tämä luku antaa yleissilmäyksen siitä, kuinka mittauksia voi suorittaa loogisessa järjestyksessä. Erilaiset mittaustoiminnot on selitetty yksityiskohtaisesti luvuissa Joka mittaustoiminto käsitellään omassa luvussaan. Fluke 435:ssä on lisätoimintoja, kuten verkon signaalijännitteen mittaus, tiedonkeruu, 0.1 % AC-jännitteen mittaustarkkuus IEC luokan A mukaisesti, muistin kokoa on kasvatettu tiedonkeruuta varten, Power Logohjelmisto, joustavat lenkkivirtapihdit ja kova, pyörällinen kantolaukku. Malliin Fluke-434 on mahdollista asentaa verkon signaalijännitteen mittaus sekä loggeritoiminto lisävarusteena saatavalla päivityspaketilla. Mikäli kyseinen toiminto ei ole käytettävissä, näkyy se Menu-valikossa harmaalla. Yleiset mittaukset Käytä skooppipuolen aaltomuoto- ja vektorinäyttöjä varmistaaksesi että jännite- ja virtamittapäät on kytketty oikein. Vektorinäytössä virran nuolet on merkitty ohuina ja jännitteen paksuina, tunnistamisen helpottamiseksi. Luku 6 Tuloliitynnät, kertoo kuinka mittauskytkennät suoritetaan. Saadaksesi yleisen kuvan sähkönjakelujännitteen laadusta, käytä MONITOR-toimintoa. MONITOR-toiminnon avulla saat pylväsnäytön, joka kertoo jakelujännitteen laadun. Pylvään väri muuttuu vihreästä punaiseksi, mikäli mitattu suure on raja-arvojen ulkopuolella. Jopa 6 erilaista raja-arvoasetusta on käytettävissä Fluke 435:ssä: osa niistä on käyttäjän määriteltävissä.. Toinen vakioraja-arvoista on standardin EN50160 mukainen. Numeroarvot on nähtävissä Volts/Amps/Hertz-tilassa. Paina MENU-nappia, Valitse sitten Volts/Amps/Hertz ja paina F5 OK. Näytölle ilmestyy taulukko, jossa näkyvät senhetkiset jännitearvot (rms ja peak), virta-arvot (rms ja peak) sekä taajuus- ja huippukerroinarvot vaihekohtaisesti. Paina F5 TREND, niin näet näiden arvojen piirturinäytön. 3-1

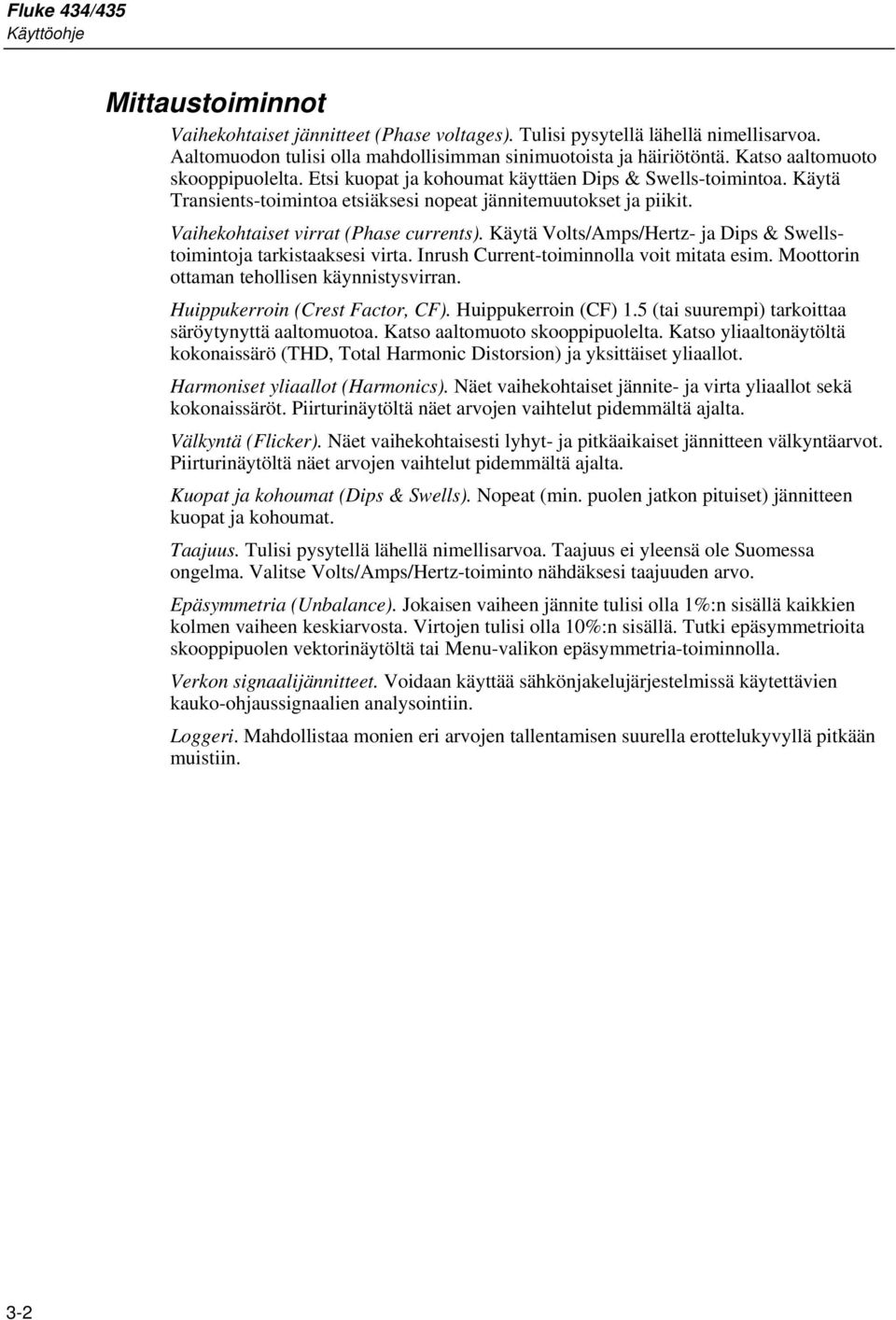

18 Fluke 434/435 Käyttöohje Mittaustoiminnot Vaihekohtaiset jännitteet (Phase voltages). Tulisi pysytellä lähellä nimellisarvoa. Aaltomuodon tulisi olla mahdollisimman sinimuotoista ja häiriötöntä. Katso aaltomuoto skooppipuolelta. Etsi kuopat ja kohoumat käyttäen Dips & Swells-toimintoa. Käytä Transients-toimintoa etsiäksesi nopeat jännitemuutokset ja piikit. Vaihekohtaiset virrat (Phase currents). Käytä Volts/Amps/Hertz- ja Dips & Swellstoimintoja tarkistaaksesi virta. Inrush Current-toiminnolla voit mitata esim. Moottorin ottaman tehollisen käynnistysvirran. Huippukerroin (Crest Factor, CF). Huippukerroin (CF) 1.5 (tai suurempi) tarkoittaa säröytynyttä aaltomuotoa. Katso aaltomuoto skooppipuolelta. Katso yliaaltonäytöltä kokonaissärö (THD, Total Harmonic Distorsion) ja yksittäiset yliaallot. Harmoniset yliaallot (Harmonics). Näet vaihekohtaiset jännite- ja virta yliaallot sekä kokonaissäröt. Piirturinäytöltä näet arvojen vaihtelut pidemmältä ajalta. Välkyntä (Flicker). Näet vaihekohtaisesti lyhyt- ja pitkäaikaiset jännitteen välkyntäarvot. Piirturinäytöltä näet arvojen vaihtelut pidemmältä ajalta. Kuopat ja kohoumat (Dips & Swells). Nopeat (min. puolen jatkon pituiset) jännitteen kuopat ja kohoumat. Taajuus. Tulisi pysytellä lähellä nimellisarvoa. Taajuus ei yleensä ole Suomessa ongelma. Valitse Volts/Amps/Hertz-toiminto nähdäksesi taajuuden arvo. Epäsymmetria (Unbalance). Jokaisen vaiheen jännite tulisi olla 1%:n sisällä kaikkien kolmen vaiheen keskiarvosta. Virtojen tulisi olla 10%:n sisällä. Tutki epäsymmetrioita skooppipuolen vektorinäytöltä tai Menu-valikon epäsymmetria-toiminnolla. Verkon signaalijännitteet. Voidaan käyttää sähkönjakelujärjestelmissä käytettävien kauko-ohjaussignaalien analysointiin. Loggeri. Mahdollistaa monien eri arvojen tallentamisen suurella erottelukyvyllä pitkään muistiin. 3-2

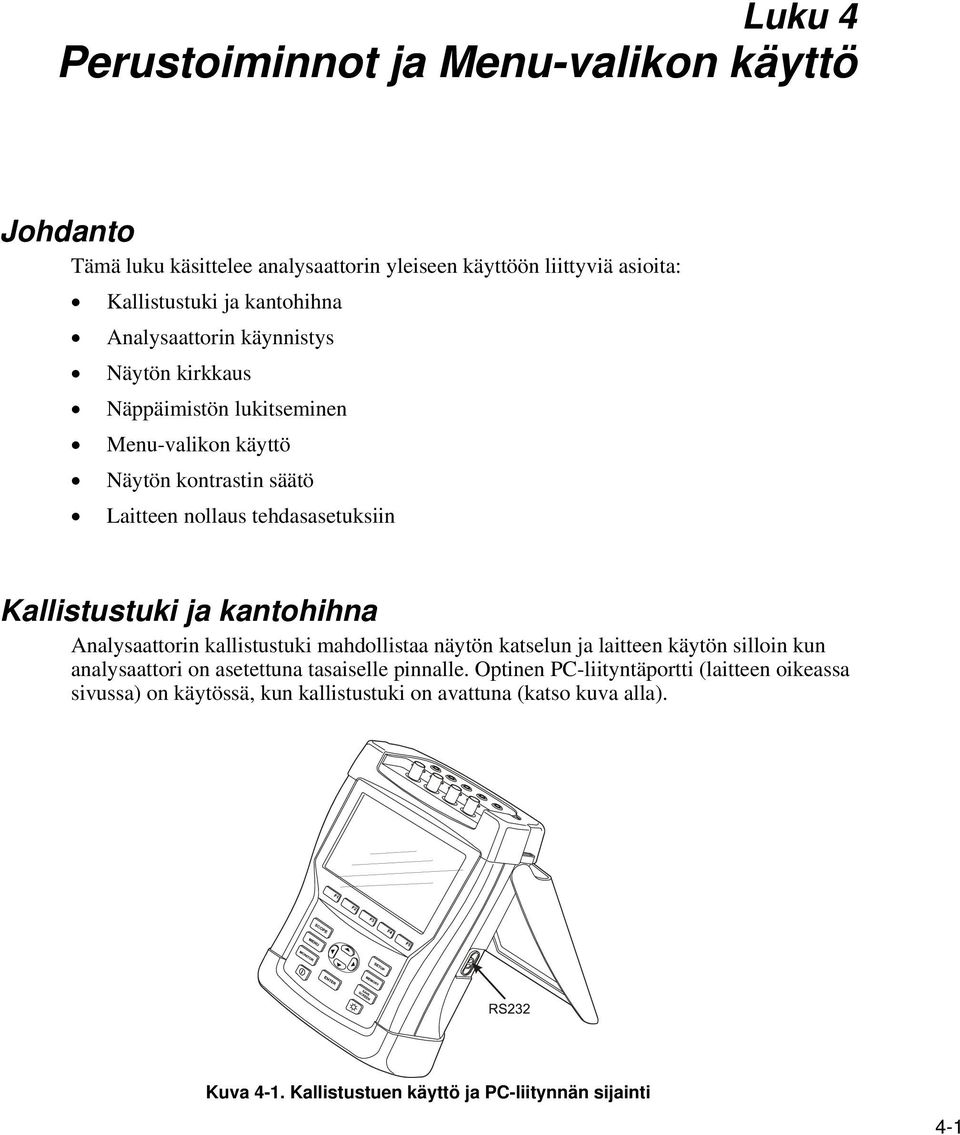

19 Luku 4 Perustoiminnot ja Menu-valikon käyttö Johdanto Tämä luku käsittelee analysaattorin yleiseen käyttöön liittyviä asioita: Kallistustuki ja kantohihna Analysaattorin käynnistys Näytön kirkkaus Näppäimistön lukitseminen Menu-valikon käyttö Näytön kontrastin säätö Laitteen nollaus tehdasasetuksiin Kallistustuki ja kantohihna Analysaattorin kallistustuki mahdollistaa näytön katselun ja laitteen käytön silloin kun analysaattori on asetettuna tasaiselle pinnalle. Optinen PC-liityntäportti (laitteen oikeassa sivussa) on käytössä, kun kallistustuki on avattuna (katso kuva alla). Kuva 4-1. Kallistustuen käyttö ja PC-liitynnän sijainti 4-1

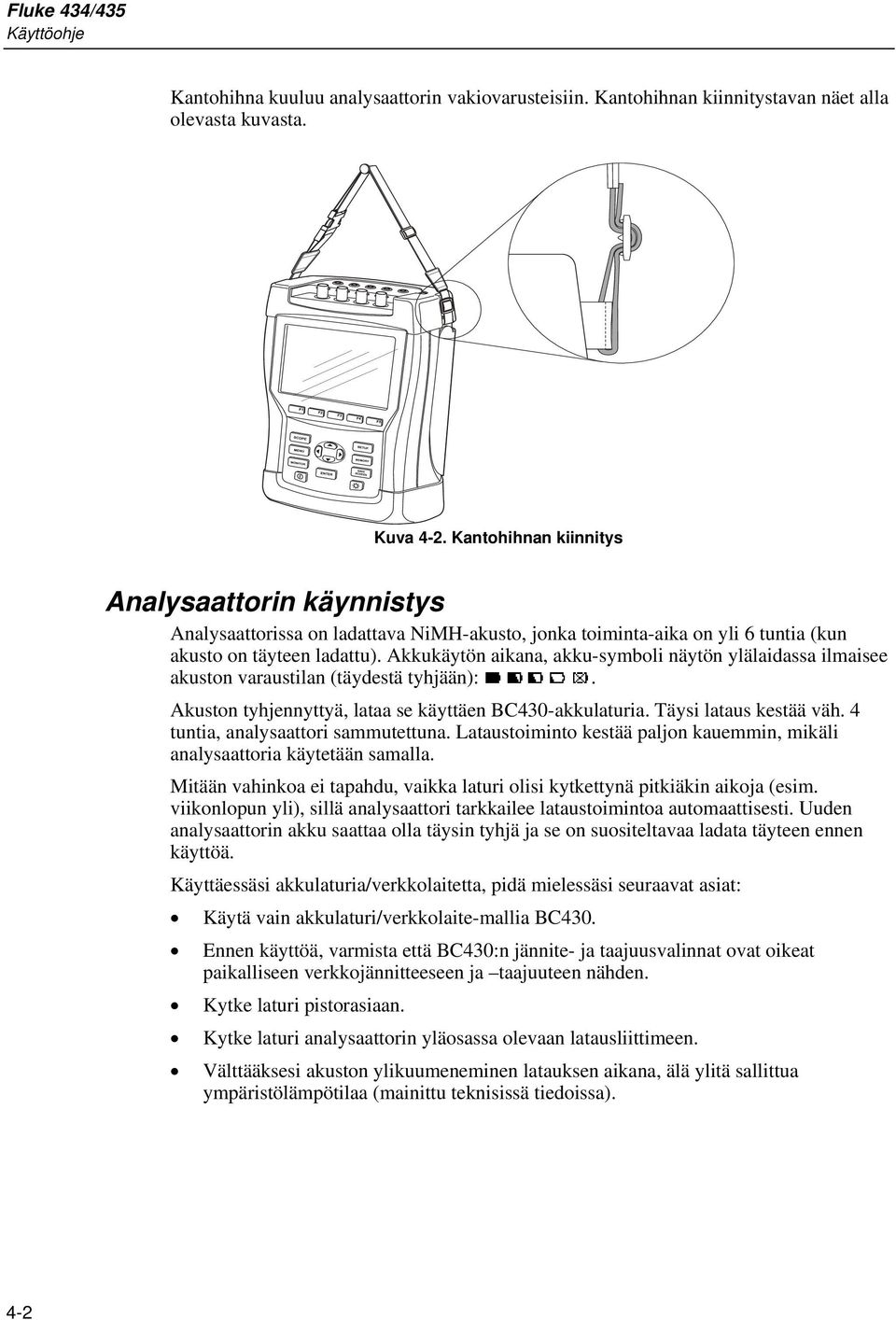

20 Fluke 434/435 Käyttöohje Kantohihna kuuluu analysaattorin vakiovarusteisiin. Kantohihnan kiinnitystavan näet alla olevasta kuvasta. Kuva 4-2. Kantohihnan kiinnitys Analysaattorin käynnistys Analysaattorissa on ladattava NiMH-akusto, jonka toiminta-aika on yli 6 tuntia (kun akusto on täyteen ladattu). Akkukäytön aikana, akku-symboli näytön ylälaidassa ilmaisee akuston varaustilan (täydestä tyhjään):. Akuston tyhjennyttyä, lataa se käyttäen BC430-akkulaturia. Täysi lataus kestää väh. 4 tuntia, analysaattori sammutettuna. Lataustoiminto kestää paljon kauemmin, mikäli analysaattoria käytetään samalla. Mitään vahinkoa ei tapahdu, vaikka laturi olisi kytkettynä pitkiäkin aikoja (esim. viikonlopun yli), sillä analysaattori tarkkailee lataustoimintoa automaattisesti. Uuden analysaattorin akku saattaa olla täysin tyhjä ja se on suositeltavaa ladata täyteen ennen käyttöä. Käyttäessäsi akkulaturia/verkkolaitetta, pidä mielessäsi seuraavat asiat: Käytä vain akkulaturi/verkkolaite-mallia BC430. Ennen käyttöä, varmista että BC430:n jännite- ja taajuusvalinnat ovat oikeat paikalliseen verkkojännitteeseen ja taajuuteen nähden. Kytke laturi pistorasiaan. Kytke laturi analysaattorin yläosassa olevaan latausliittimeen. Välttääksesi akuston ylikuumeneminen latauksen aikana, älä ylitä sallittua ympäristölämpötilaa (mainittu teknisissä tiedoissa). 4-2

21 Perustoiminnot ja Menu-valikon käyttö Näytön kirkkauden säätö 4 Huomautus Pidentääksesi akuston ikää, lataa se ainakin kahdesti vuodessa. Laitteen sammutus ja käynnistys: Paina käynnistääksesi tai sammuttaaksesi analysaattori (viimeisimmät asetukset käytössä). Kuulet yhden piippauksen. Akuston säästämiseksi, analysaattori sammuttaa näytön tietyn ajan kuluttua, mikäli mitään nappia ei ole painettu. Tämä aika on käyttäjän aseteltavissa. Kun jotain nappia painetaan, näyttö herää jälleen toimintaan. Muuttaaksesi tätä sammutusaikaa (Auto-off), katso luku 20. Huomautus: analysaattori sammuttaa itsensä automaattisesti (kun akustokäytöllä), mikäli mitään nappia ei ole käytetty tiettyyn aikaan laitteen päälle-kytkemisen jälkeen (eli kun aloitusnäyttö on näytöllä). Näytön kirkkauden säätö Paina ottaaksesi taustavalo käyttöön tai pois käytöstä. Pidä painettuna yli 5 sekuntia, näyttö kirkastuu lisää (parantaa luettavuutta kirkkaassa auringonpaisteessa). Akusto kestää pidempään taustavalo pois käytöstä. Näppäimistön lukitseminen Analysaattorin näppäimistö voidaan lukita mittausten ajaksi seuraavasti: ENTER Pidä pohjassa 5 sekunnin ajan avataksesi tai lukitaksesi näppäimistö. 4-3

22 Fluke 434/435 Käyttöohje Menu-valikon käyttö Monet analysaattorin toiminnoista ovat menu-ohjattuja. Menu-valikossa edetään nuolinäppäimiä käyttämällä. Valinnat suoritetaan toimintonäppäinten F1... F5 ja ENTER-napin avulla. Aktiivinen valinta näkyy tummalla pohjalla. Menu-valikon käyttö on kuvattu esimerkinomaisesti printterityypin valinnan avulla: SETUP SETUP-valikko aukeaa. F4 Alavalikko USER PREF-aukeaa. Mene kohtaan: Printer:. ENTER PRINTER-alavalikko aukeaa. Tässä valikossa voi säätää siirtonopeuden ja valita tulostintyypin. Mene kohtaan: baudrate:. Valitse haluttu siirtonopeus. Valitse haluamasi tulostintyyppi:. ENTER F5 Paina vahvistaaksesi valinta. Paina palataksesi aikaisemmalle SETUP/USER PREFtasolle. Tämä valikko on monien eri asetuksen tekemisen alkukohta, esim. näytön kontrasti ja tehdasasetusten palautus. Näytön kontrasti Mene kohtaan SETUP=>USER PREF, kuten yllä on kerrottu: Säädä näytön kontrasti haluamaksesi. Palautus tehdasasetuksiin Analysaattori palautetaan tehdasasetuksiin seuraavasti. HUOMIOI että KAIKKI muistipaikat ja asetukset nollaantuvat!. Mene kohtaan SETUP=>USER PREF, kuten aiemmin on kerrottu: F1 Paina suorittaaksesi nollaus tehdasasetuksiin. Koska analysaattori nollautuu TÄYSIN, varmistusvalikko aukeaa. F5 Paina vahvistaaksesi analysaattorin nollaus. Toimi seuraavasti, mikäli haluat palauttaa laitteen tehdasasetuksiin menettämättä tallennettuja mittaustietoja: sammuta laite, paina ja pidä painettuna SAVE SCREENnappia, laita laite päälle. Kuulet kaksoispiippauksen. 4-4

23 Luku 5 Näytöt Johdanto Analysaattorissa on viisi erityyppistä näyttöä mittaustulosten esittämiseksi mahdollisimman tehokkaalla tavalla. Näiden näyttöjen yhteiset ominaisuudet esitellään tässä luvussa. Eri mittaustoimintojen yksityiskohdat esitellään niitä käsiteltävissä luvuissa. Näytön otsikkoteksti esitetään valitulla kielellä. Allaolevassa kuvassa on näyttötyypit 1.. 5; yhteiset ominaisuudet on käsitellään osioissa A... F. A B C 1 D E 5 F1 F2 F3 F4 F5 F Kuva 5-1. Eri näyttötyypit 5-1

24 Fluke 434/435 Käyttöohje Vaiheiden värit Eri vaiheiden mittautulokset esitetään eri värein. Jos saman vaiheen jännite- ja virtatiedot esitetään samaan aikaan, näytetään jännitetiedot tummalla sävyllä ja virtatiedot vaaleammalla sävyllä. Vaiheiden värisymbolit voidaan valita SETUP kytkimellä ja toimintanäppäimellä F4 USER PREF. Katso yksityiskohtaiset tiedot luvusta 20. Näyttötyypit Alla on lyhyt kuvaus eri näyttötyypeistä ja niiden käyttötarkoituksista. Mittaustoiminto jossa näyttöä on käytetty ja siitä lisätietoa antava luku on myös kerrottu. Muista että näytöllä olevan tiedon määrä riippuu vaiheiden määrästä ja valitusta vaihekytkennästä. Katso kuva 5-1, kohta Taulukkonäyttö: yleisnäkymä monista tärkeistä numeerisista mittaustuloksista. Käytetään: Jännite/Virta/Taajuus (Luku 8), Kuopat ja kohoumat (Luku 9), Yliaallot (Luku 10), Tehot ja energia (Luku 11), Välkyntä (Luku 12), Epäsymmetria (Luku 13), ja sähkönlaatu (Luku 18). 2 Trendinäyttö: tämä näyttö on kytköksissä taulukkonäyttöön. Trendi (eli piirturi) näyttää kaikkien taulukkonäytön suureiden vaihtelun ajan suhteen. Mittaustoiminnon valinnan jälkeen, analysaattori alkaa tallentaa kaikkia taulukkolukemia automaattisesti. Käytetään: Jännite/Virta/Taajuus (Luku 8), Kuopat ja kohoumat (Luku 9), Tehot ja energia (Luku 11), Välkyntä (Luku 12), ja Käynnistysvirta (Luku 15).. 3 Oskilloskooppinäyttö : näyttää jännitteen ja virran aaltomuodot oskilloskooppinäytöllä. Kanava A (L1) on referenssikanava ja siitä näytetään kaksi täyttä jaksoa alkaen 0:sta voltista. Nimellisjännite ja taajuus määrittävät mittausasteikon. Käytetään: Oskilloskooppinäyttö (Luku 7) ja transientit (Luku 14). 4 Vektorinäyttö : näyttää jännitteen ja virran vaihe-eron vektorinäytöllä. Referenssikanavan A (L1) vektori osoittaa positiiviseen pystysuuntaan. A (L1) kanavan amplitudi määrää myös asteikon suuruuden. Käytetään: Oskilloskooppinäyttö (Luku 7) ja epäsymmetria (Luku 13). 5 Pylväsnäyttö : näyttää mittausparametrien esiintymistiheyden prosentteina pylväsnäytöllä. Käytetään: Yliaallot (Luku 10) ja Sähkönlaatu (Luku 18). 5-2

25 Näytöt Eri näyttötyypeille yhteiset ominaisuudet näytössä 5 Eri näyttötyypeille yhteiset ominaisuudet näytössä Katso kuva 5-1, kohdat A... F. A B C Mittaustapa : Käytössäoleva mittaustapa näytetään näytön yläosassa. Mittausarvot : tärkeimmät numeeriset mittausarvot. Väri erilainen eri vaiheille sekä virroille ja jännitteille. Jos kursori on käytössä, esitetään kursorin kohdalla olevat mittausarvot. Status indikaattorit. Seuraavat symbolit kertovat analysaattorin ja mittauksen tilasta: Aika, jonka mittaus on kestänyt. Muoto: tunnit, minuutit, sekunnit. Kun odotetaan ajastettua mittauksen aloitusta, aika pienenee ja näytössä on symboli -. ZOOM on. Epästabiili eli epävarma mittaustulos. Esimerkiksi taajuusmittaus mikäli referenssikanavaa A (L1) ei ole kytketty. Liputus IEC normin mukaisesti. Liputus kertoo että kuoppa, kohouma tai katkos on esiintynyt mittausjakson aikana, jolloin ne ovat vaikuttaneet mittaustulokseen huonontavasti. Mittausdatan tallennus on käynnissä. Akku/verkkokäytön symboli. Akkukäytössä näytetään akkujen varaustila. Kiertosuunnan ilmaisin. Näppäimistö lukittu. Paina ENTER-näppäintä viisi sekuntia avataksesi näppäinlukon. D Päänäyttö mittausdatoineen: ominaisuudet kuvattu kohdissa

26 Fluke 434/435 Käyttöohje E Tilanäyttö: seuraavat tiedot ilmestyvät näytölle. Kunka näitä voi, on selitetty luvussa 20 Yleiset asetukset. Seuraavat tiedot näkyvät: Päiväys, analysaattorin reaaliaikakellon mukaisesti Ajan esitystapa joko kk-pp-vv tai pp-kk-vv. Kellonaika tai kursorinaika. mittaukselle. Nimellisjännite ja -taajuus : ovat referensseinä GPS signaalin voimakkuuden ilmaisin. Vaiheiden määrä ja kytkentä mittauksessa. Käytettyjen raja-arvojen nimi sähkönlaadun MONITOR mittaukselle, kuopille, kohoumille, ja nopeille jännitemuutoksille. F Pehmonäppäinten tekstitila: pehmonäppäintoiminnot, jotka voidaan valita napeilla F1... F5, näytetään valkoisella. Toiminnot, jotka eivät ole valittavissa näytetään harmaalla. Valittu näppäintoiminto esitetään mustalla taustalla. 5-4

27 Luku 6 Tuloliitännät Johdanto Tässä luvussa kerrotaan kuinka mittausjohtimet ja pihdit kytketään mittauskohteeseen ja mitä asetuksia tulisi käyttää. Tarkista että analysaattorissa on oikeat asetukset mitattavalle kohteelle ja käytetyille varusteille. Tämä koskee: 3-vaihejärjestelmän kytkentää nimellistaajuutta nimellisjännitettä jännite ja virtamittapäiden ominaisuuksia Valittu kytkentä näkyy käynnistyksen yhteydessä näytettävässä kuvassa. Katso eri kytkentöjen kuvaukset luvusta 20. Tuloliittimet Analysaattorissa on 4 BNC-tuloliitintä virtapihdeille ja 5 banaanituloliitintä jännitteille. Värikoodaustarrat vastaavat johdotuskytkentöjä jotka ovat käytössä seuraavissa maissa: USA, Kanada, Manner-Eurooppa, Iso-Britannia ja Kiina. Kiinnitä haluamasi värikoodit kuvan 6-1. osoittamalla tavalla. 6-1

28 Fluke 434/435 Käyttöohje Kuva 6-1. Värikooditarrojen kiinnittäminen jännite- ja virtatuloihin Kytke mittajohtimet jännitteettömään järjestelmään aina kun mahdollista. Käytä aina tarpeellisia henkilökohtaisia suojavarusteita. Älä työskentele yksin ja noudata Luvun 1 ohjeita. Tee kolmivaihejärjestelmän kytkennät kuvan 6-2 mukaisesti. Kuva 6-2. Analysaattorin liittäminen 3-vaihejärjestelmään Kytke ensin virtapihdit eri vaiheiden A (L1), B (L2), C (L3) ja nollajohtimen N ympärille. Virtapihteihin on merkitty virran kulkusuunta. Tee seuraavaksi jännitekytkennät. Aloita maajohtimen kytkemisellä ja kytke sitten eri vaiheet, A (L1), B (L2) ja C (L3). Kytke aina maajohdin ja tarkista että pihdit ovat täysin sulkeutuneina johtimien ympärillä. Käytä yksivaihemittauksissa virtakanavaa A (L1) ja jännitekanavia maa, nolla ja vaihe A (L1). A (L1) on referenssivaihe kaikkiin mittauksiin. 6-2

29 Tuloliitännät Tuloliittimet 6 Ennen mittausten suorittamista aseta analysaattoriin oikea nimellisjännite, -taajuus ja johdoituskytkentä. Tarkempi kuvaus asetuksista on luvussa 20. Oskilloskooppi ja vektorinäyttö ovat hyödyllisiä kun haluat tarkistaa että virtapihdit ja jännitejohtimet ovat oikein kytketyt. On hyvä tarkistaa, että virtapihdit ovat oikein päin. Vektorinäytössä vaihevirrat ja jännitteet A (L1), B (L2) ja C (L3) tulisivat näkyä myötäpäivään kulkevassa järjestyksessä, kuvan 6-3 mukaisesti. Kuva 6-3. Vektorinäyttö oikein kytketystä analysaattorista 6-3

30 Fluke 434/435 Käyttöohje 6-4

31 Luku 7 Oskilloskoopin aaltomuoto- ja vektorinäyttö Johdanto Oskilloskooppitoiminto näyttää mitattavan järjestelmän jännitteet ja virrat aaltomuoto- tai vektorinäyttönä. Myös numeeriset mittaustulokset näytetään, kuten vaihejännitteet ja vaihevirrat, taajuus sekä jännitteen ja virran vaihekulmat. Oskilloskooppin aaltomuotonäyttö Saat oskilloskoopin aaltomuotonäytön valittua seuraavasti: SCOPE Oskilloskooppitoiminnon aaltomuotonäyttö antaa nopeasti päivittyvän oskilloskooppimaisen näytön jännitteiden ja virtojen aaltomuodoista. Näytön otsikossa näkyy jännitteiden/virtojen rms-arvot (12 tai 10 jakson rms-arvot IEC mukaisesti). Oletusasetuksena näytetään aaltomuodoista kaksi jaksoa. Kanava A (L1) on referenssi jonka 0V tasosta alkaen näytetään kaksi jaksoa. Käytettävissä olevat funktionäppäimet: F1 Näytettävien aaltomuotojen valinta: V näyttää kaikki jännitteet, A näyttää kaikki virrat. A (L1), B (L2), C (L3), N (nolla) näyttävät valitun vaiheen jännitteen ja virran samanaikaisesti. F2 F3 Pääsy kursori- ja Zoom-toimintoihin. Pääsy vektorinäyttöön. Katso kuvaus alla. 7-1

32 Fluke 434/435 Käyttöohje F4 Vaihto vaihejännitemittauksesta (A/L1,B/L2,C/L3,N) vaiheiden väliseen jännitemittaukseen (AB,BC,CA). F5 Vaihtaa näytön päivityksen HOLD- tai RUN-tilaan. Kursori. Kun kursori on päällä näkyy näytön yläosassa kursorin arvot. Siirtämällä kursori näytön vasempaan tai oikeaan reunaan, saadaan näkyviin seuraava näyttö. Näyttöruutuja on yhteensä kuusi kappaletta. Suurennus-Zoom. Voit muuttaa kuvaajan vaaka- ja pystysuuntaista kokoa nähdäksesi tiettyjä yksityiskohtia tai koko mittaustuloksen kerralla näytöllä. Zoom ja kursoritoimintoja käytetään nuolinäppäimillä. Käyttö on esitetty luvussa 19. Aaltomuotonäytön alue on esiasetettu niin, että sillä saa hyvän näytön lähes aina. Esiasetukset perustuvat nimellisjännitteeseen (Vnom) ja virta-alueeseen (A Range). Mikäli haluat, voit muuttaa aluetta itse. Voit halutessasi muuttaa aluetta. Muutokset voit tehdä valikosta johon pääset SETUP näppäimellä ja funktionäppäimellä F3 - FUNCTION PREF. Katso luku 20, FUNCTION PREFerences. Aaltomuodon jälkihehku (persistenssi) voidaan ottaa käyttöön funktionäppäimellä F1. Jälkihehkun avulla voidaan analysoida signaalin muutoksia ajan suhteen. Oskilloskoopin vektorinäyttö Vektorinäyttö: F3 Vaihekulmanäyttö esittää jännitteiden ja virtojen vaihe-erot vektorinäytöllä. Vektorinäytön referenssikanava A (L1) osoittaa pystysuunnassa ylöspäin. Muut numeeriset mittausarvot ovat nimellisjännite, -taajuus ja vaihekulmat. Näytön yläosassa näytetään virtojen ja jännitteiden RMS-arvot. Käytettävissä olevat funktionäppäimet: F1 Näytettävän mittausdatan valinta: kaikki jännitteet, kaikki virrat, tai jännite ja virta vaihekohtaisesti. F3 F5 Paluu oskilloskoopin aaltomuotonäyttöön. Pysäytä (HOLD) tai käynnistä (RUN) näytönpäivitys. 7-2

33 Oskilloskoopin aaltomuoto- ja vektorinäyttö Vihjeitä 7 Vihjeitä Oskilloskoopin aaltomuotonäyttö antaa nopean yleiskuvan virran ja jännitteen aaltomuodoista. Erityisesti jännitteen aaltomuotojen tulisi olla pyöreitä ja sinimuotoisia. Jos näet jännitteen vääristymiä, on hyvä tarkistaa tilanne harmonisten näytöltä. RMS-jännitteen ja taajuuden tulisi olla lähellä nimellisarvojaan. Aaltomuoto ja vektorinäyttöjä käytetään myös virtapihtien ja jännitemittajohtimien (oikein)kytkennän toteamiseen. Vektorinäytössä vaihevirtojen ja jännitteiden kulkusuunnan tulisi olla myötäpäivään: L1 (A), L2 (B) ja L3 (C). 7-3

34 Fluke 434/435 Käyttöohje 7-4

35 Luku 8 Jännite/Virta/Taajuus Johdanto Volts/Amps/Hertz-näyttö on taulukkonäyttö tärkeimmistä arvoista. Siihen liittyvä trendinäyttö piirtää kaikkia näkyviä numeroarvoja koko ajan taustalla. Taulukkonäyttö Siirtyäksesi VOLTS/AMPS/HERTZ-taulukkonäyttöön, toimi seuraavasti: MENU ENTER Taulukkonäyttö antaa yleissilmäyksen vaihekohtaisista jännitteistä ja virroista. Myös taajuus ja huippukertoimet näytetään. Huippukerroin (Crest Factor, CF) kuvaa särön määrää. CF = 1.41 tarkoittaa ettei säröä ole (puhdas siniaalto, 2) ja suurempi arvo kuin 1,8 kertoo suuresta säröstä. Käytä näyttöä saadaksesi ensikuvan mitattavan järjestelmän tilasta. Taulukon sarakkeiden määrä riippuu valitusta järjestelmän johdotuksesta. Taulukon lukemat ovat hetkellisarvoja ja ne päivittyvät jatkuvasti. Mittaustulosten arvojen tallennus (ajan suhteen) aloitetaan heti kun mittaus on käynnistetty, ja niitä voidaan tutkia trendinäytön avulla. 8-1

36 Fluke 434/435 Käyttöohje Käytettävissä olevat funktionäppäimet: F1 Näytettävien aaltomuotojen valinta: V näyttää kaikki jännitteet, A näyttää kaikki virrat. A (L1), B (L2), C (L3), N (nolla) näyttävät valitun vaiheen jännitteen ja virran samanaikaisesti. F4 F5 Pääsy trendinäyttöön. Katso tarkempi kuvaus alla. Vaihtaa näytön päivityksen HOLD- tai RUN-tilaan. Vaihto HOLD-tilasta RUN-tilaan tuo näyttöön menun, jolla mittauksen aloitus voidaan valita heti alkavaksi (NOW) tai ajastetuksi (TIMED), jolloin voit valita haluamasi mittauksen aloitusajan ja mittauksen keston. Trendi Jännite/Virta/Taajuus trendinäyttö: F4 Kaikkia taulukkonäytön arvoja tallennetaan, mutta taulukon kukin rivi näytetään erikseen trendi-näytöllä. Paina funktionäppäintä F1 valitaksesi näytettävän rivin. Trendinäyttö alkaa näytön oikeasta reunasta. Otsikon lukemat vastaavat trendin oikean puolimmaisia (viimeisimpiä) mittaustuloksia. Käytettävissä olevat funktionäppäimet: F1 Paina ensin F1 ja valitse sitten nuolinäppäinten avulla haluamasi taulukkonäytön rivi trendinäytölle. F2 F3 F4 F5 Kursori päälle/pois. Valitse nuolinäppäimien toiminnoksi kursori- tai Zoomtoiminto. Paluu taulukkonäyttöön. Vaihtaa näytön päivityksen HOLD- tai RUN-tilaan. Vaihto HOLD tilasta RUN tilaan tuo näyttöön menun, jolla mittauksen aloitus voidaan valita heti alkavaksi (NOW) tai ajastetuksi (TIMED), jolloin voit valita haluamasi mittauksen aloitusajan ja mittauksen keston. 8-2

37 Jännite/Virta/Taajuus Vihjeitä 8 Kursori. Kun kursori on päällä näkyy näytön yläosassa kursorin arvot. Siirtämällä kursori vasempaan tai oikeaan reunaan, saadaan näkyviin seuraava näyttö. Näyttöruutuja on yhteensä kuusi kappaletta. Suurennus-Zoom. Voit muuttaa kuvaajan vaaka- ja pystysuuntaista kokoa nähdäksesi tiettyjä yksityiskohtia tai koko mittaustuloksen kerralla näytöllä. Zoom ja kursoritoimintoja käytetään nuolinäppäimillä. Käyttö on esitetty luvussa 19. Trendipiirron aluevalinta on automaattisesti hyvä useimmissa mittauksissa, mutta aluevalintaa on mahdollista muuttaa mikäli tarpeellista. Muutokset voit tehdä valikosta johon pääset SETUP näppäimellä ja funktionäppäimellä F3 - FUNCTION PREF. Katso luku 20, FUNCTION PREFerences. Vihjeitä Jännitteen ja taajuuden tulisi olla lähellä nimellisarvoja, esimerkiksi 120 V, 230 V, 480 V, 60 Hz, tai 50 Hz. Taulukkonäytön jännite- ja virta-arvoja voidaan käyttää esim. tarkasteltaessa 3-vaihe induktiomoottorin epäsymmetriaa. Jännitteen epäsymmetria aikaansaa suuria epäsymmetrisiä virtoja staattorikäämityksessä., jotka aikaansaavat käämityksen ylikuumenemisen ja laitteen eliniän lyhenemisen Vaihejännitteissä ei tulisi olla yli 1 % eroja verrattuna kaikkien vaiheiden keskiarvoon. Virran epäsymmetria ei saisi olla 10 % suurempi. Jos epäsymmetriaa esiintyy, käytä eri mittausmenetelmiä järjestelmän tarkempaa analyysia varten. Huippikertoimen arvo 2.0 kertoo suuresta säröstä. Huippukerroin (CF) = 2.0 voi löytyä esimerkiksi tasasuuntaajapiireistä, jotka ottavat virtaa vain siniaallon huippujen aikana. 8-3

38 Fluke 434/435 Käyttöohje 8-4

39 Luku 9 Kuopat & Kohoumat Johdanto Dips & Swells-toiminto tallentaa kuopat (Dips, Sags), Katkokset (interruptions), Nopeat jännitemuutokset ja kohoumat (Swell). Kuopat ja kohoumat ovat nopeita muutoksia nimellisarvosta. Muutos voi olla muutamasta voltista jopa satoihin voltteihin. Muutoksen aika voi vaihdella puoliaallosta muutamaan sekuntiin, kuten EN standardissa on määritelty. Voit valita nimellisarvoon tai keskiarvoistettuun referenssiin perustuvan mittauksen.. Keskiarvoistettu referenssijännite käyttää 1 minuutin liukuvaa keskiarvoa referenssiarvona. Kuopan aikana jännite laskee ja kohouman aikana jännite nousee. Kolmivaihejärjestelmässä kuoppa alkaa kun yksi tai useampi vaihe laskee alle nimellisarvon ja loppuu kun kaikki vaiheet ovat yhtäsuuria tai suurempia kuin nimellisjännite plus hystereesi. Kuoppien ja kohoumien liipaisuehtona on taso ja hystereesi. Kuopista ja kohoumista mitataan kesto ja suuruus, sekä tapahtumahetki. Kuvat 9-1 ja 9-2 selittävät tätä Kuva 9-1. Jännitekuopan ominaisuudet 9-1

40 Fluke 434/435 Käyttöohje Kuva 9-2. Jännitekohouman ominaisuudet Jännitekatkoksen aikana jännite laskee alle raja-arvon. Kolmivaihejärjestelmässä katkos alkaa kun jännite kaikissa vaiheissa on laskenut alle raja-arvon ja loppuu kun jokin vaiheista on palannut raja-arvoon + hystereesi. Katkoksen liipaisuehtoina on raja-arvo ja hystereesi. Katkoksista tallennetaan kesto, suuruus ja esiintymisaika. Kuva 9-3 selittää tätä. INTERRUPTION-INT- NOMINAL VOLTAGE HYSTERESIS THRESHOLD 0 VOLT duration time magnitude Kuva 9-3. Jännitekatkoksen ominaisuudet Nopeat jännitemuutokset ovat jännitteen RMS-arvon nopeita muutoksia kahden vakaan arvon välillä. Nopeiden jännitemuutosten tallennusperusteena on vakaan RMS-arvon toleranssi, vakaana pysymisen aika, pienin muutos ja pienin muutosnopeus (%/s). Jännitemuutosta, joka ylittää tai alittaa (kohouman tai kuopan) liipaisutason, kutsutaan kuopaksi (dip, sag) tai kohoumaksi (swell), ei nopeaksi jännitemuutokseksi. Jännitetason muutokseen perustuvan liipaisun lisäksi, liipaisu voidaan perustaa myös suurimpaan jännitteen muutokseen (Vmax). (FoL-säädös Norjassa vaatii Vmax-mittausta). Tapahtumalista näyttää jännitemuutoksen suuruuden ja muutosajan. Yksityiskohtainen tapahtumalista (event list) näyttää Vmax-arvot suhteessa nimellisjännitteeseen. Kuva 9-4 selittää tätä. 9-2

41 Kuopat & Kohoumat Trendi 9 Steady time Voltage tolerance Maximum voltage change Normal voltage Voltage step Rate of change Voltage tolerance Steady time Transition time Kuva 9-4. Nopean jännitemuutoksen ominaisuudet Jännitteen lisäksi myös virran mittaustulokset tallentuvat, jolloin pääset tutkimaan syy/seuraussuhteita. Funktionäppäimellä F4 EVENTS pääset näyttöön, jossa jännitetapahtumat ovat aikajärjestyksessä. Trendi Päästäksesi Dips & Swells Trendinäyttöön: MENU ENTER Päänäytöllä kaikki jännite- ja virtakanavien mittaustulokset esitetään, jotta niitä voitaisiin vertailla. Kaikkia kanavia ei näytetä yhtäaikaa. Valitse haluamasi kanavaryhmä näyttöön 9-3

42 Fluke 434/435 Käyttöohje painamalla F1 näppäintä. Piirto päivittyy oikeasta reunasta, ja näytön yläosassa näytetään vastaavat tulokset. Käytettävissä olevat funktionäppäimet: F1 Valitse ylös/alas nuolinäppäimillä haluamasi jännite tai virtakanavat näyttöön. F2 F3 F4 F5 Kursori päälle/pois. Valitse nuolinäppäinten toimintoksi kursori- tai Zoomtoiminto. Pääsy tapahtumataulukkoon. Vaihtaa näytön päivityksen HOLD- tai RUN- tilaan. Vaihto HOLD tilasta RUN tilaan tuo näyttöön menun, jolla mittauksen aloitus voidaan valita heti alkavaksi (NOW) tai ajastetuksi (TIMED), jolloin voit valita haluamasi mittauksen aloitusajan ja mittauksen keston. Kursori. Kun kursori on päällä näkyy näytön yläosassa kursorin arvot. Siirtämällä kursori vasempaan tai oikeaan reunaan, saadaan näkyviin seuraava näyttö. Näyttöruutuja on yhteensä kuusi kappaletta. Zoom. Voit muuttaa kuvaajan vaaka- ja pystysuuntaista kokoa nähdäksesi tiettyjä yksityiskohtia, tai koko mittaustuloksen kerrallaan näytöllä. Zoom- ja kursoritoimintoja käytetään nuolinäppäimillä. Käyttö on esitetty luvussa 19. Trendipiirron aluevalinta on automaattisesti hyvä useimmissa mittauksissa. Esiasetukset perustuvat nimelllisjännitteeseen ja virta-alueeseen (Vnom) ja (A Range). Voit halutessasi aluevalintaa. Muutokset voit tehdä valikosta johon pääset SETUP näppäimellä ja funktionäppäimellä F3 - FUNCTION PREF. Katso luku 20, FUNCTION PREFerences Tapahtumien asetusarvot kuten liipaisutasot ja hystereesi ovat esiaseteltuja, mutta niitä voi muuttaa. Muutokset voi suorittaa SETUP-napilla ja valitsemalla raja-arvojen asettelun. Katso luku 20, Raja-arvojen säätö. Tapahtumataulukko Päästäksesi kuoppien ja kohoumien tapahtumataulukkoon: F4 Tapahtumataulukko näyttää kaikki jännitteiden liipaisutasojen ylitykset. Liipaisutasoina voidaan käyttää kansainvälisiä standardeja tai omia asetusarvoja. Tasojen asetteluun pääsee SETUP-napilla valitsemalla Limits. Katso yksityiskohtaiset ohjeet luvusta 20 Rajojen asettelu. 9-4

43 Kuopat & Kohoumat Vihjeitä 9 Normaalitilassa näytetään tärkeimmät tapahtumat ja niiden tapahtumahetki sekä kestoaika ja jännitemuutoksensuuruus. Yksityiskohtainen Detail-näyttö näyttää kaikki liipaisutason ylitykset vaiheittain. Taulukossa käytetään seuraavia lyhennyksiä ja symboleita: Lyhennys Kuvaus Symboli Kuvaus CHG Nopea jännitemuutos Nouseva reuna DIP Jännitekuoppa Laskeva INT Jännitekatkos Muutos ylöspäin SWL Jännitteen kohouma Muutos alaspäin Käytettävissä olevat toimintanäppäimet: F3 Vaihto NORMAL (normaalin) ja DETAILED (yksityiskohtaisen) taulukkonäytön välillä. F4 F5 Paluu trendinäyttöön. Käynnistä trendinäyttö ja valitse kursoreilla haluamasi tapahtuma. Tämä tapahtuma voidaan valita ylös/alas nuolilla Vihjeitä Kuoppien ja kohoumien esiintyminen saattaa indikoida verkkoa joka ei ole tarpeeksi jäykkä. Tällaisessa järjestelmässä suurien kuormien, kuten moottorien ja hitsauskoneiden kytkeytymiset aikaansaavat jännitemuutoksia. Ilmiöt saattavat näkyä myös sähkövalojen välkyntänä (flikkerinä) tai jopa himmenemisenä. Alijännitteet saattavat saada aikaan PC:iden ja muiden elektronisten laitteiden poiskytkeytymisen. Suorittamalla mittaukset nousukeskuksesta saat selville tulevatko ongelmat kiinteistön sisältä vai ulkoa. Ongelma tulee mitattavasta järjestelmästä jos jännite putoaa kun virta nousee. Ongelma tulee ulkopuolelta jos mitattavan kuorman jännite ja virta putoavat molemmat yhtäaikaa. 9-5

44 Fluke 434/435 Käyttöohje 9-6

45 Luku 10 Harmoniset yliaallot Johdanto Harmonics-toiminto mittaa ja tallentaa harmoniset ja epäharmoniset 50 harmoniseen asti. Harmonisiin liittyvät datat kuten tasajännitekomponentti (DC), THD (kokonaissärö), ja K-arvo mitataan. Harmoniset ovat sinimuotoisen jännitteen tai virran jaksollisia säröytymiä. Kukin jaksollinen säröymä koostuu yhdistelmästä erisuuruisia ja taajuisia siniaaltoja. Näiden erilaisten taajuuskomponenttien osuus kokonaissignaalista mitataan ja esitetään harmonisten mittauksessa. Mittaustulokset voidaan esittää prosentteina perusaallosta tai prosentteina koko RMS-arvosta (kaikki taajuudet). Tuloksia voidaan katsella pylväs-, taulukko- tai trendi(piirturi)näyttönä. Harmoniset yliaallot aiheutuvat epälineaarisista kuormista, kuten tasajännitelähteistä tietokoneissa ja televisioissa sekä taajuusmuuttajakäytöistä. Harmoniset yliaallot saattavat aikaansaada muuntajien ja johtimien ylikuumentumisen. Pylväsnäyttö Päästäksesi harmonisten pylväsnäyttöön, toimi seuraavasti: MENU 10-1

46 Fluke 434/435 Käyttöohje ENTER Pylväsnäyttö kertoo jokaisen taajuuskomponentin osuuden prosentuaalisesti koko signaalista. Signaali, jossa ole säröä, näyttää 1 harmonisen (=perustaajuus) 100% suuruisena ja muut yliaallot nollana. Tällaista tilannetta ei käytännössä esiinny, vaan signaalissa on aina särökomponentteja. Puhdas siniaalto säröytyy kun suurempia taajuuskomponentteja yhdistetään siihen. Särön määrää kuvaa kokonaissärö eli THD. Näyttöön saadaan myös tasakomponentin suuruus ja K-arvo. K-arvo määrittää harmonisten yliaaltojen vaikutuksia muuntajan häviöihin. Korkeampitaajuiset harmoniset vaikuttavat K-arvoon enemmän kuin pienempitaajuiset. Allaolevasta taulukosta näkyy yhtäaikaisesti esitettävien pylväiden määrä eri mittauksissa: Harmoniset Kaikki vaiheet näytössä Yksivaihenäyttö Harmoniset & Epäharmoniset Vasen/oikea nuolilla siirretään kursori halutun pylvään kohdalle. Näytön yläosassa näkyvät vaihe, harmonisen numero ja vaihekulma. Jos kaikki pylväät eivät ole näytöllä, saat ne näkyviin siirtämällä kursorin näytön vasempaan tai oikeaan reunaan. Ylös/alas nuolia käytetään pystysuuntaiseen suurennokseen: Täydeksi pystysuuntaiseksi asteikoksi voidaan valita 100 %, 50 %, 20 %, 10 %, tai 5 %. SETUP-menun toimintonäppäimellä F3 - FUNCTION PREF voit valita harmonisnäytöksi % perustaajuudesta (%f) tai koko RMS-arvosta (%r). Tarkemmat lisätiedot luvusta 20, FUNCTION PREFerences. Käytettävissä olevat funktionäppäimet: F1 Harmonisaaltotyypin valinta: jännite, virta, tai pätöteho. Tehon harmonisilla voi olla negatiivinen tai positiivinen suuruus. F2 F3 F4 F5 Näytettävän vaiheen valinta: A (L1), B (L2), C (L3), N (nolla) tai kaikki (ALL) Siirtyminen harmonisten yliaaltojen taulukkonäyttöön Epäharmonisten näyttö päälle/pois. Vaihtaa näytön päivityksen HOLD- tai RUN- tilaan. Vaihto HOLD tilasta RUN tilaan tuo näyttöön menun, jolla mittauksen aloitus voidaan valita heti alkavaksi (NOW) tai ajastetuksi (TIMED), jolloin voit valita haluamasi mittauksen aloitusajan ja mittauksen keston. 10-2

47 Harmoniset yliaallot Taulukkonäyttö10 Taulukkonäyttö Siirtyäksesi harmonisten yliaaltojen taulukkonäyttöön, toimi seuraavasti: F3 Taulukkonäyttö näyttää 8 mittausta per vaihe. Painamalla SETUP-nappia ja funktionäppäintä F3 - FUNCTION PREF voit valita taulukon sisällön. Katso tarkemmat yksityiskohdat luvusta 20. Käytettävissä olevat funktionäppäimet: F3 Paluu pylväsnäyttöön. F4 F5 Trendinäytön valinta. Katso tarkempi kuvaus alla. Vaihtaa näytön päivityksen HOLD- tai RUN- tilaan. Vaihto HOLD tilasta RUN tilaan tuo näyttöön menun, jolla mittauksen aloitus voidaan valita heti alkavaksi (NOW) tai ajastetuksi (TIMED), jolloin voit valita haluamasi mittauksen aloitusajan ja mittauksen keston. Trendinäyttö Valitaksesi harmonisten trendinäytön, toimi seuraavasti: F4 Trendi kertoo kuinka harmoniset yliaallot ovat vaihdelleet ajan suhteen: Kursoria ja suurennosta voidaan käyttää yksityiskohtien tutkimiseen. Kaikkia taulukkonäytön arvoja tallennetaan, mutta taulukon kukin rivi näytetään erikseen trendi-näytöllä. Paina funktionäppäintä F1, jotta voit valita nuolinäppäimillä haluamasi rivin. SETUP-näytön toimintonäppäimellä F3 - FUNCTION PREF voit valita harmonisnäytöksi % perustaajuudesta (%f) tai koko RMS-arvosta (%r). Tarkemmat lisätiedot luvusta 20. Myös taulukon sisältämät tiedot voidaan valita tässä menuvalikossa. Katso tarkemmat tiedot luvusta 20. Käytettävissä olevat funktionäppäimet: F1 Paina ensin F1 ja valitse sitten nuolinäppäinten avulla haluamasi taulukkonäytön rivi trendinäytölle. 10-3

48 Fluke 434/435 Käyttöohje F2 F3 F4 F5 Kursori päälle/pois. Valitse nuolinäppäinten toiminnoksi kursori- tai Zoomtoiminto. Paluu taulukkonäyttöön. Vaihtaa näytön päivityksen HOLD- tai RUN- tilaan. Vaihto HOLD tilasta RUN tilaan tuo näyttöön menun, jolla mittauksen aloitus voidaan valita heti alkavaksi (NOW) tai ajastetuksi (TIMED), jolloin voit valita haluamasi mittauksen aloitusajan ja mittauksen keston. Vihjeitä Harmonisten numero kertoo niiden taajuudesta, ensimmäinen harmoninen on perustaajuus (60 tai 50 Hz), toinen harmoninen on taajuudeltaan kaksi kertaa perustaajuuden suuruinen (120 tai 100 Hz), jne. Harmonisten kiertosuunta voi olla positiivinen (+), nolla (0) tai negatiivinen (-). Allaoleva taulukko antaa yleiskuvan. Harm Taajuus 60 Hz 50 Hz 120 Hz 100 Hz 180 Hz 150 Hz 240 Hz 200 Hz 300 Hz 250 Hz Kiertosuunta Hz 300 Hz Harm Taajuus 420 Hz 480 Hz 540 Hz 600 Hz 660 Hz Hz 400 Hz 450 Hz 500 Hz 550 Hz Kiertosuunta Positiivinen kiertosuunta merkitsee että harmoniset yrittävät pyörittää moottoria nopeammin kuin perustaajuus; negatiivisen harmoniset yrittävät pyörittää moottoria hitaammin kuin perustaajuus. Molemmissa tapauksissa moottorin vääntömomentti pienenee ja se ylikuumenee. Harmoniset aikaansaavat myös muuntajien ylikuulumista. Parillisia yliaaltoja ei esiinny, jos aaltomuodot ovat symmetrisiä eli ei ole tasakomponenttia. Nolla kiertosuunnan harmoniset summautuvat nollajohtimiin. Tämä voi aikaansaada nollajohtimien ylikuumentumisen. Särö. Virran säröytyminen on odotettavissa järjestelmissä joissa on epälineaarisia kuormia kuten tasavirtalähteitä. Kun virtasärö aikaansaa jänniteeseen yli 5% särön (THD), on se merkki ongelmatilanteesta. K-arvoa käytetään muuntajien mitoituksessa (USA:ssa). Käytä K-arvoa ja KVA arvoja määrittääksesi millainen muuntaja tarvitaan syöttämään paljon yliaaltoja sisältäviä kuormia. 10-4
