RD-800 SUOMENKIELINEN KÄYTTÖOHJE RSC-1046

Transkriptio

1 RD-800 (FI)

2

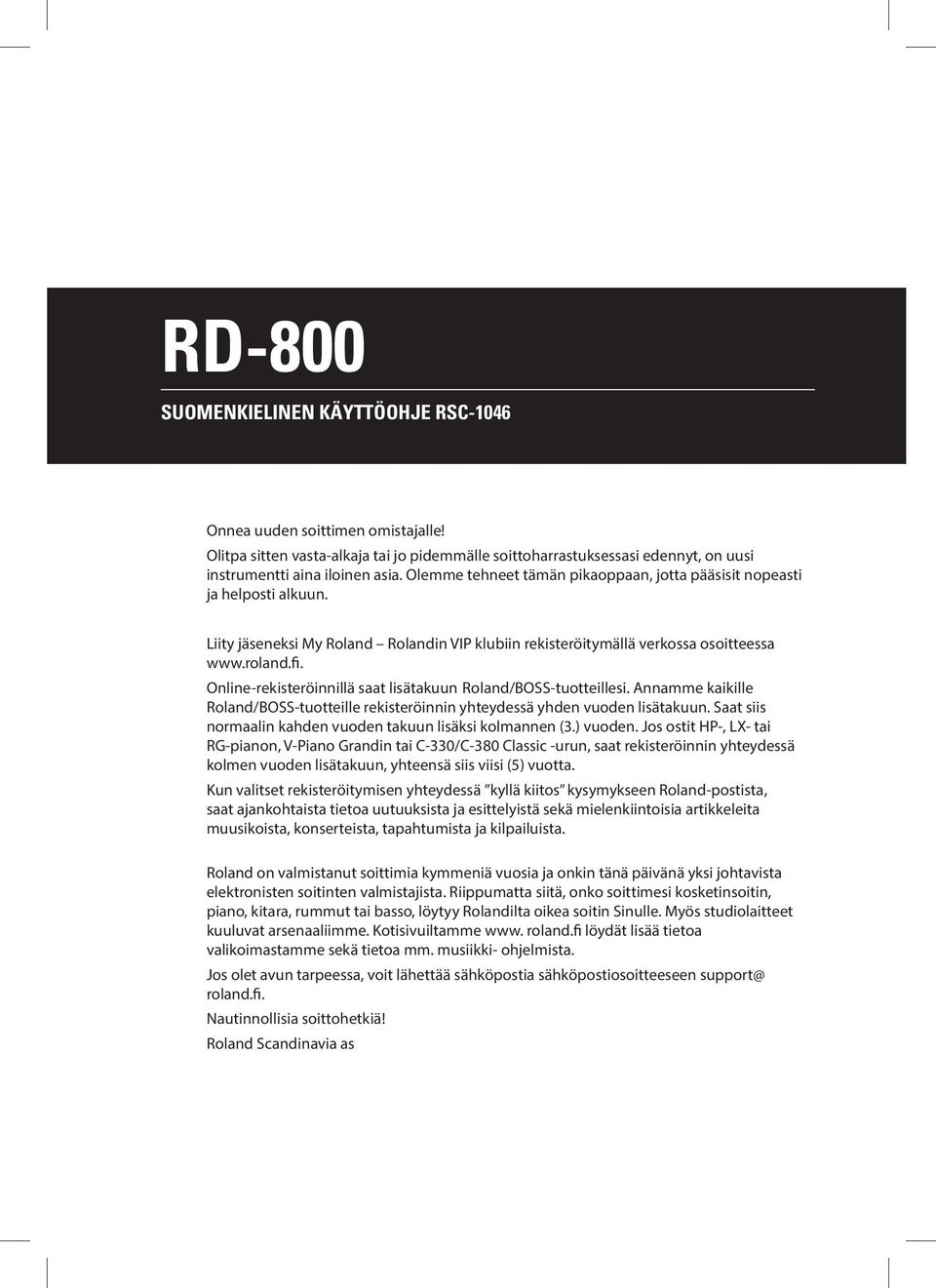

3 RD-800 SUOMENKIELINEN KÄYTTÖOHJE RSC-1046 Onnea uuden soittimen omistajalle! Olitpa sitten vasta-alkaja tai jo pidemmälle soittoharrastuksessasi edennyt, on uusi instrumentti aina iloinen asia. Olemme tehneet tämän pikaoppaan, jotta pääsisit nopeasti ja helposti alkuun. Liity jäseneksi My Roland Rolandin VIP klubiin rekisteröitymällä verkossa osoitteessa Online-rekisteröinnillä saat lisätakuun Roland/BOSS-tuotteillesi. Annamme kaikille Roland/BOSS-tuotteille rekisteröinnin yhteydessä yhden vuoden lisätakuun. Saat siis normaalin kahden vuoden takuun lisäksi kolmannen (3.) vuoden. Jos ostit HP-, LX- tai RG-pianon, V-Piano Grandin tai C-330/C-380 Classic -urun, saat rekisteröinnin yhteydessä kolmen vuoden lisätakuun, yhteensä siis viisi (5) vuotta. Kun valitset rekisteröitymisen yhteydessä kyllä kiitos kysymykseen Roland-postista, saat ajankohtaista tietoa uutuuksista ja esittelyistä sekä mielenkiintoisia artikkeleita muusikoista, konserteista, tapahtumista ja kilpailuista. Roland on valmistanut soittimia kymmeniä vuosia ja onkin tänä päivänä yksi johtavista elektronisten soitinten valmistajista. Riippumatta siitä, onko soittimesi kosketinsoitin, piano, kitara, rummut tai basso, löytyy Rolandilta oikea soitin Sinulle. Myös studiolaitteet kuuluvat arsenaaliimme. Kotisivuiltamme www. roland.fi löydät lisää tietoa valikoimastamme sekä tietoa mm. musiikki- ohjelmista. Jos olet avun tarpeessa, voit lähettää sähköpostia sähköpostiosoitteeseen roland.fi. Nautinnollisia soittohetkiä! Roland Scandinavia as

4 Sisältö Perustoiminnot...8 Käyttö...11 Äänenvoimakkuuden säätäminen...11 MENU näyttöön siirtyminen...11 Yksittäisten layerien äänenvoimakkuuksien säätäminen...11 MIDI-ohjausnäyttöön siirtyminen...11 Sävelkorkeuden muuttaminen reaaliajassa (Pitch Bend)...12 Vibraaton tai dynamiikan lisääminen soittoon...12 Näppäinten lukitseminen (Panel Lock)...12 Kätevien esitystoimintojen asettaminen ([S1]- ja [S2])...12 Soundien valitseminen (Tone/Live Set)...13 Esityksen vireen muuttaminen (Transponointi)...14 Soundien asettaminen päällekkäin (Layering)...14 Koskettimiston jakaminen kahteen alueeseen (Split)...15 Äänenvärin säätö (Tone Color)...15 Kaiun lisääminen soundiin (Reverb)...16 Efektin lisääminen soundiin (MODULATION FX)...16 Särön säätäminen (AMP SIM)...17 Taajuusalueiden säätäminen (EQUALIZER)...17 Tremolon lisääminen (TREMOLO)...17 Viiveen lisääminen soundiin (DELAY)...18 Potikoille asetettujen toimintojen ohjaaminen (ASSIGN)...18 Etupaneeli...19 Takapaneeli (kytkennät)...24 Jollet halua, että laite sammuu automaattisesti, määritä Auto Off -asetukseksi Off...26 Virran kytkeminen...27 Virran sammuttaminen...27 Esittelykappaleiden kuunteleminen...28 Soundin yksilölliset muutokset (Tone Color)...28 Sävynsäädön perusefektit...29 Live Setin muokkaaminen (Live Set Edit)...31 Tonen muokkaaminen (Designer)...32 Urkusoundin aaltoilun muuttaminen (Rotary Effect)...34

5 Käteviä lisätoimintoja...37 Audion äänittäminen...37 USB-muisteista...38 Langaton tiedonsiirto (Wireless LAN)...45 Peruskytkentä (WPS)...45 Langattomaan käyttöön tarvitaan:...45 Ad-Hoc -tila?...46 Kytkeytyminen Ad-Hoc -tilassa...46 RD-800 QUICK GUIDE 5

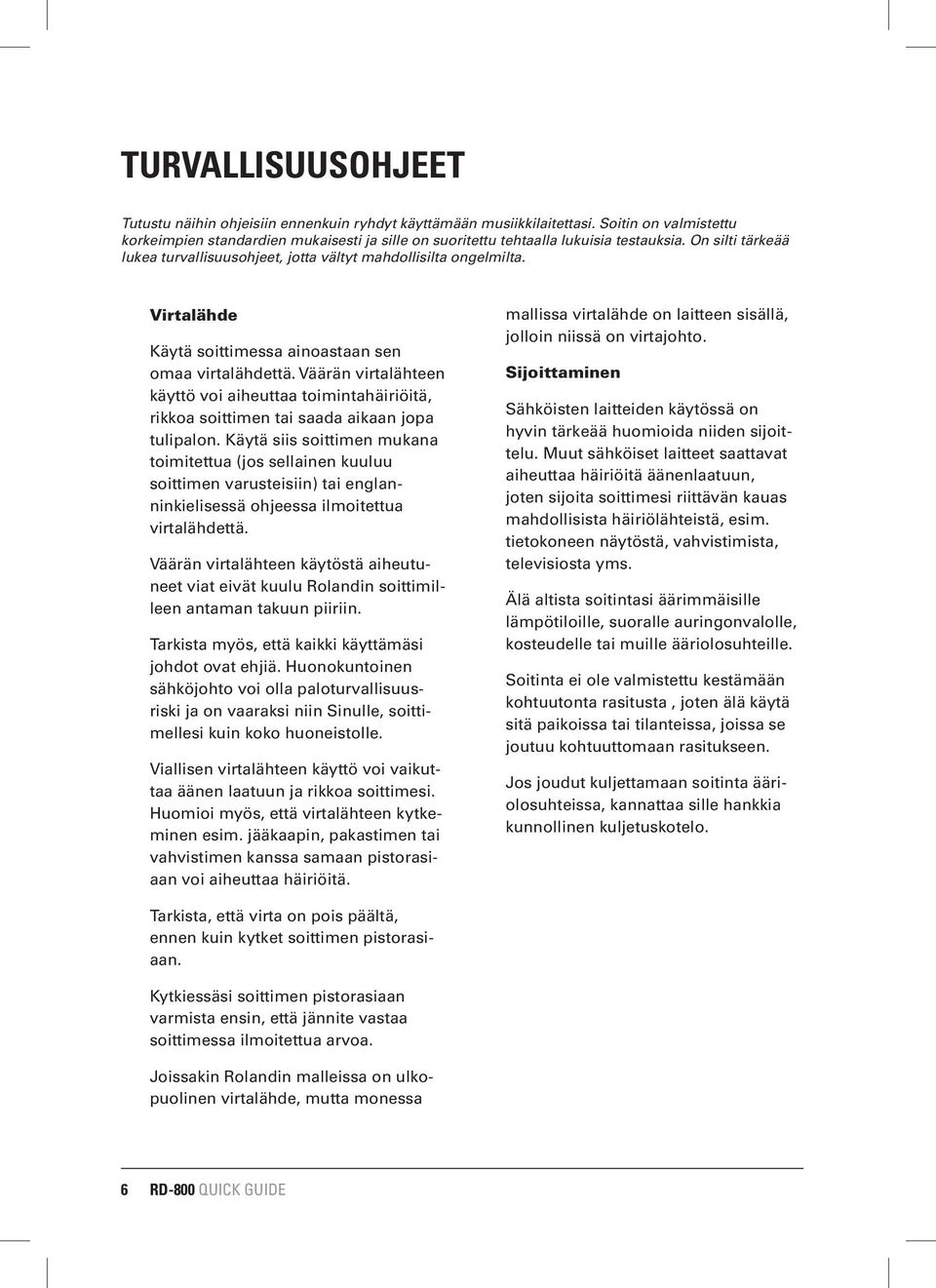

6 TURVALLISUUSOHJEET Tutustu näihin ohjeisiin ennenkuin ryhdyt käyttämään musiikkilaitettasi. Soitin on valmistettu korkeimpien standardien mukaisesti ja sille on suoritettu tehtaalla lukuisia testauksia. On silti tärkeää lukea turvallisuusohjeet, jotta vältyt mahdollisilta ongelmilta. Virtalähde Käytä soittimessa ainoastaan sen omaa virtalähdettä. Väärän virtalähteen käyttö voi aiheuttaa toimintahäiriöitä, rikkoa soittimen tai saada aikaan jopa tulipalon. Käytä siis soittimen mukana toimitettua (jos sellainen kuuluu soittimen varusteisiin) tai englanninkielisessä ohjeessa ilmoitettua virtalähdettä. Väärän virtalähteen käytöstä aiheutuneet viat eivät kuulu Rolandin soittimilleen antaman takuun piiriin. Tarkista myös, että kaikki käyttämäsi johdot ovat ehjiä. Huonokuntoinen sähköjohto voi olla paloturvallisuusriski ja on vaaraksi niin Sinulle, soittimellesi kuin koko huoneistoile. Viallisen virtalähteen käyttö voi vaikuttaa äänen laatuun ja rikkoa soittimesi. Huomioi myös, että virtalähteen kytkeminen esim. jääkaapin, pakastimen tai vahvistimen kanssa samaan pistorasiaan voi aiheuttaa häiriöitä. mallissa virtalähde on laitteen sisällä, jolloin niissä on virtajohto. Sijoittaminen Sähköisten laitteiden käytössä on hyvin tärkeää huomioida niiden sijoittelu. Muut sähköiset laitteet saattavat aiheuttaa häiriöitä äänenlaatuun, joten sijoita soittimesi riittävän kauas mahdollisista häiriölähteistä, esim. tietokoneen näytöstä, vahvistimista, televisiosta yms. Älä altista soitintasi äärimmäisille lämpötiloille, suoralle auringonvalolie, kosteudelle tai muille ääriolosuhteille. Soitinta ei ole valmistettu kestämään kohtuutonta rasitusta, joten älä käytä sitä paikoissa tai tilanteissa, joissa se joutuu kohtuuttomaan rasitukseen. Jos joudut kuljettamaan soitinta ääriolosuhteissa, kannattaa sille hankkia kunnollinen kuljetuskotelo. Tarkista, että virta on pois päältä, ennen kuin kytket soittimen pistorasiaan. Kytkiessäsi soittimen pistorasiaan varmista ensin, että jännite vastaa soittimessa ilmoitettua arvoa. Joissakin Rolandin malleissa on ulkopuolinen virtalähde, mutta monessa 6 RD-800 QUICK GUIDE

7 Puhdistus Pidä soittimesi puhtaana, sillä lika voi vahingoittaa soitinta ja jopa rikkoa sen. Kaikissa Rolandin valmistamissa soittimissa on elektroniikkaa, joka on herkkää rasvalle, pölyile ja lialle. Puhdista soitin kuivalla pehmeällä liinalla. Pinttyneen lian poistamiseen voi käyttää mietoa hankausaineetonta pesuainetta. Älä koskaan käytä minkäänlaisia liuottimia puhdistukseen. Varo myös, ettei soittimen sisään pääse nesteitä (esim. olutta, limonaadia yms.) tai esineitä. Käyttö Käsittele näppäimiä ja kytkimiä varovasti, so. älä paina niitä liian kovaa. Näppäimet toimivat ilman kohtuutonta voimankäyttöä, mutta jos ne eivät mielestäsi toimi kunnolla, ota yhteyttä valtuutettuun Roland-jälleenmyyjään. Jos laite toimii paristoilla, kokeile ensin vaihtaa kaikki paristot. Kytkiessäsi tai irrottaessasi johtoja tartu aina itse liittimeen, älä koskaan vedä johdosta. Soitin saattaa lämmetä hieman kun virta on kytkettynä. Käytä kuljetuksissa asianmukaista kulje tuskoteloa tai pahvilaatikkoa, jossa soitin toimitettiin Sinulle. On tietenkin selvää, että soitinta on suojeltava voimakkailta iskuilta tai kolauksilta. Älä pudota soitinta, aseta sen päälle raskaita esineitä tai käsittele sitä kovakouraisesti. Huolto Vahingon sattuessa tai vian ilmetessä ota aina yhteyttä Rolandjälleenmyyjääsi. Roland myöntää 2 vuoden takuun kaikille tuotteilleen ja Rolandin valtuuttamat huoilot hoitavat korjaukset sekä muut huoilot. Saat lisätietoa ottamalla yhteyttä jälleenmyyjäliikkeeseen tai Rolandin huoltoon, puhelin (09) Laitteen takuu raukeaa, jos yrität itse avata laitteen tai korjata sitä. Data Monissa Rolandin laitteissa on muisti, johon voit tallentaa esim. omia soundeja, sekvensserin tietoa, käyttäjäasetuksia jne. Muista tehdä varmuuskopioita muistin sisällöstä ja etenkin, jos lähetät laitteen huoltoon. Tallennuksen voi tehdä eri tallennusmedioille tai MIDI:n kautta tietokoneelle. Tarkemmat ohjeet löydät englanninkielisestä ohjeesta. Käsittele muistimedioita huolellisesti. Lue lisää laitteen englanninkielisestä ohjeesta. RD-800 QUICK GUIDE 7

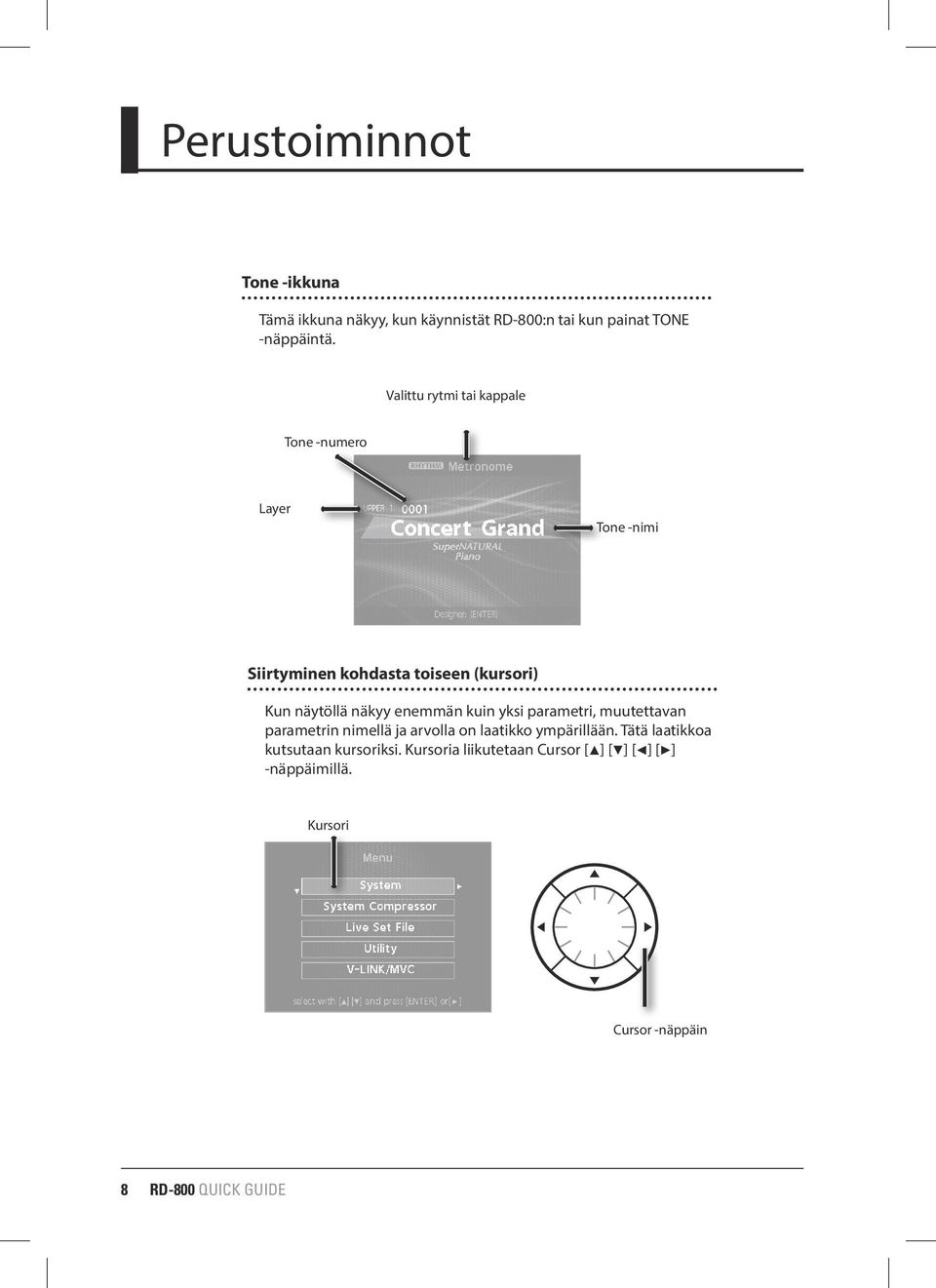

8 Perustoiminnot Tone -ikkuna Tämä ikkuna näkyy, kun käynnistät RD-800:n tai kun painat TONE -näppäintä. Valittu rytmi tai kappale Tone -numero Layer Tone -nimi Siirtyminen kohdasta toiseen (kursori) Kun näytöllä näkyy enemmän kuin yksi parametri, muutettavan parametrin nimellä ja arvolla on laatikko ympärillään. Tätä laatikkoa kutsutaan kursoriksi. Kursoria liikutetaan Cursor [H] [I] [K] [J] -näppäimillä. Kursori Cursor -näppäin 8 RD-800 QUICK GUIDE

9 Live Set -ikkuna Tämä ikkuna näkyy, kun painat LIVE SET -näppäintä. Live Set pankki/ numero Valittu rytmi tai kappale Live set -nimi Päällä olevat layerit näkyvät kirkkaampina. Tone -nimi Jokaisen layerin soitettava alue näkyy korostettuna. Säätimien toiminta Kun käytät kierrettävää tai liukusäädintä asetuksen muuttamiseen, muokattava parametri ja sen arvo näkyvät ponnahdusikkunassa. Tämä ikkuna sulkeutuu automaattisesti hetken kuluttua. Säätimillä muokattavissa oleva layer näytetään korostettuna. Parametri Arvo RD-800 QUICK GUIDE 9

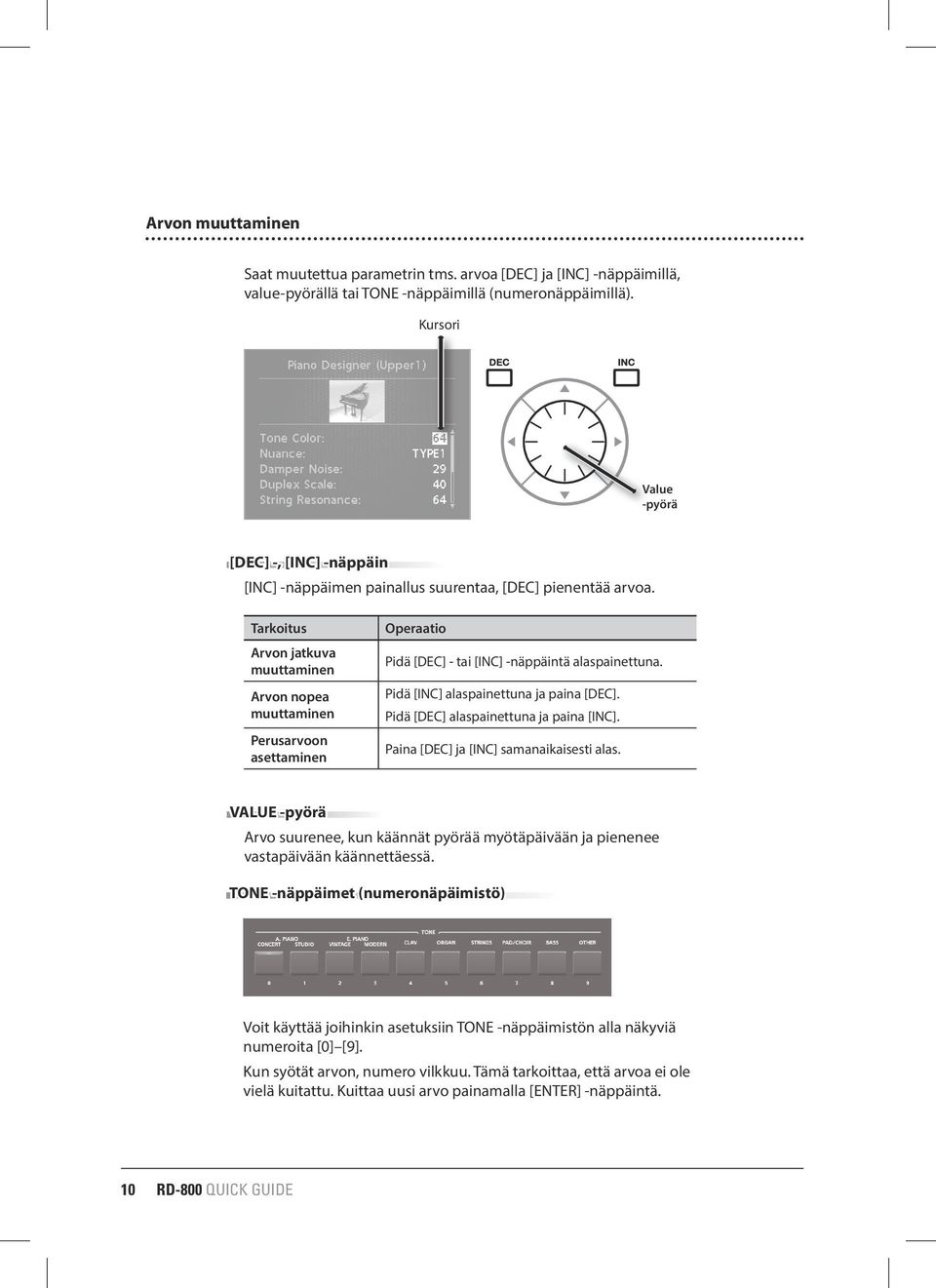

10 Arvon muuttaminen Saat muutettua parametrin tms. arvoa [DEC] ja [INC] -näppäimillä, value-pyörällä tai TONE -näppäimillä (numeronäppäimillä). Kursori Value -pyörä [DEC] -, [INC] -näppäin [INC] -näppäimen painallus suurentaa, [DEC] pienentää arvoa. Tarkoitus Arvon jatkuva muuttaminen Arvon nopea muuttaminen Perusarvoon asettaminen Operaatio Pidä [DEC] - tai [INC] -näppäintä alaspainettuna. Pidä [INC] alaspainettuna ja paina [DEC]. Pidä [DEC] alaspainettuna ja paina [INC]. Paina [DEC] ja [INC] samanaikaisesti alas. VALUE -pyörä Arvo suurenee, kun käännät pyörää myötäpäivään ja pienenee vastapäivään käännettäessä. TONE -näppäimet (numeronäpäimistö) Voit käyttää joihinkin asetuksiin TONE -näppäimistön alla näkyviä numeroita [0] [9]. Kun syötät arvon, numero vilkkuu. Tämä tarkoittaa, että arvoa ei ole vielä kuitattu. Kuittaa uusi arvo painamalla [ENTER] -näppäintä. 10 RD-800 QUICK GUIDE

11 Käyttö Äänenvoimakkuuden säätäminen 1. Käännä [VOLUME] -potikkaa. Yksittäisten layerien äänenvoimakkuuksien säätäminen LAYER Switch Näillä näppäimillä kytket layerit päälle tai pois päältä. Kun näppäimen valo palaa, kyseinen layer on käytössä. Min Max Layerien liukusäätimet Säädä näillä layerien äänenvoimakkuudet. MENU näyttöön siirtyminen 1. Paina [MENU] -näppäintä. Tässä näytössä pääset tekemään RD-800:n järjestelmäasetuksia sekä hallinnoimaan tiedostoja. MIDI-ohjausnäyttöön siirtyminen 1. Paina [MIDI CONTROL] näppäintä. Täällä voit ohjata ulkoisia layereita. RD-800 QUICK GUIDE 11

12 Sävelkorkeuden muuttaminen reaaliajassa (Pitch Bend) Kun soitat koskettimistoa, voit madaltaa sävelkorkeutta vääntämällä kahvaa vasemmalle. Oikealle väännettäessä vire nousee. Toiminto on nimeltään Pitch Bend (venytys). Jos työnnät kahvaa itsestäsi poispäin samalla kun väännät sitä oikealle tai vasemmalle, saat samanaikaisesti aikaan sekä venytyksen että vibraaton. Kätevien esitystoimintojen asettaminen ([S1]- ja [S2]) Voit määrittää näille näppäimille erilaisia toimintoja. Esityksen aikana saat kyseiset toiminnot käyttöön näppäintä painamalla. Näppäinten lukitseminen (Panel Lock) Vibraaton tai dynamiikan lisääminen soittoon Voit lisätä soittoosi vibraattoa työntämällä kahvaa itsestäsi poispäin. Tämä toiminto on nimeltään modulointi. Jos työnnät kahvaa itsestäsi poispäin samalla kun väännät sitä oikealle tai vasemmalle, saat samanaikaisesti aikaan sekä venytyksen että vibraaton. Kun aktivoit näppäinlukituksen, paneelien näppäintoiminnot eivät ole käytössä. Näin estät asetusten muuttumisen vahingossa esimerkiksi esitystilanteessa. 1. Pidä [MENU] näppäintä alaspainettuna ja paina [ENTER]. Panel Lock näyttö avautuu hetkeksi ja sen kadottua näytön oikeaan ylänurkkaan ilmaantuu lukitusta kuvaava ikoni. 2. Avaa lukitus painamalla [EXIT/SHIFT] näppäintä kaksi kertaa peräkkäin. 12 RD-800 QUICK GUIDE

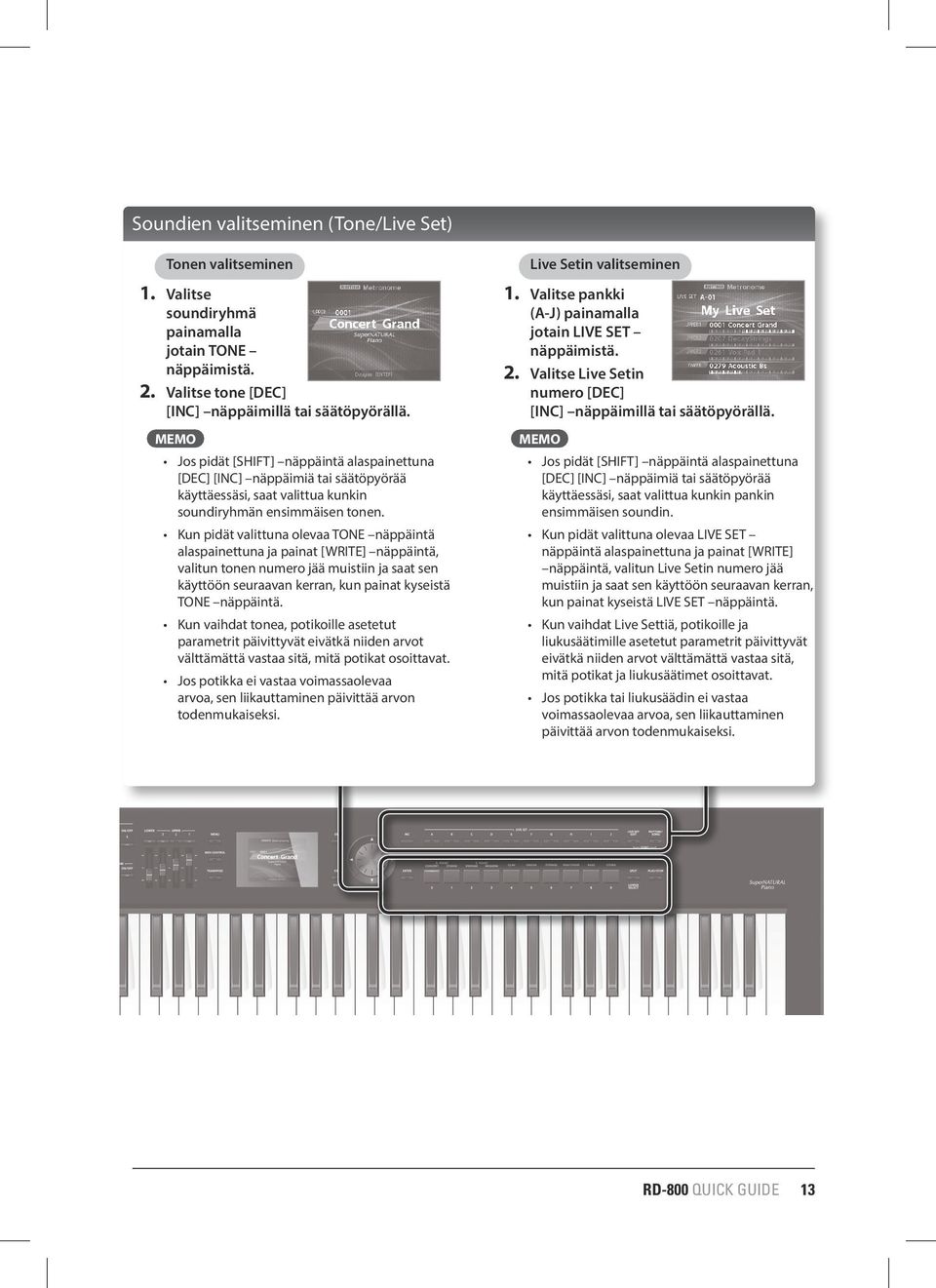

13 Soundien valitseminen (Tone/Live Set) Tonen valitseminen 1. Valitse soundiryhmä painamalla jotain TONE näppäimistä. 2. Valitse tone [DEC] [INC] näppäimillä tai säätöpyörällä. Jos pidät [SHIFT] näppäintä alaspainettuna [DEC] [INC] näppäimiä tai säätöpyörää käyttäessäsi, saat valittua kunkin soundiryhmän ensimmäisen tonen. Kun pidät valittuna olevaa TONE näppäintä alaspainettuna ja painat [WRITE] näppäintä, valitun tonen numero jää muistiin ja saat sen käyttöön seuraavan kerran, kun painat kyseistä TONE näppäintä. Kun vaihdat tonea, potikoille asetetut parametrit päivittyvät eivätkä niiden arvot välttämättä vastaa sitä, mitä potikat osoittavat. Jos potikka ei vastaa voimassaolevaa arvoa, sen liikauttaminen päivittää arvon todenmukaiseksi. Live Setin valitseminen 1. Valitse pankki (A-J) painamalla jotain LIVE SET näppäimistä. 2. Valitse Live Setin numero [DEC] [INC] näppäimillä tai säätöpyörällä. Jos pidät [SHIFT] näppäintä alaspainettuna [DEC] [INC] näppäimiä tai säätöpyörää käyttäessäsi, saat valittua kunkin pankin ensimmäisen soundin. Kun pidät valittuna olevaa LIVE SET näppäintä alaspainettuna ja painat [WRITE] näppäintä, valitun Live Setin numero jää muistiin ja saat sen käyttöön seuraavan kerran, kun painat kyseistä LIVE SET näppäintä. Kun vaihdat Live Settiä, potikoille ja liukusäätimille asetetut parametrit päivittyvät eivätkä niiden arvot välttämättä vastaa sitä, mitä potikat ja liukusäätimet osoittavat. Jos potikka tai liukusäädin ei vastaa voimassaolevaa arvoa, sen liikauttaminen päivittää arvon todenmukaiseksi. RD-800 QUICK GUIDE 13

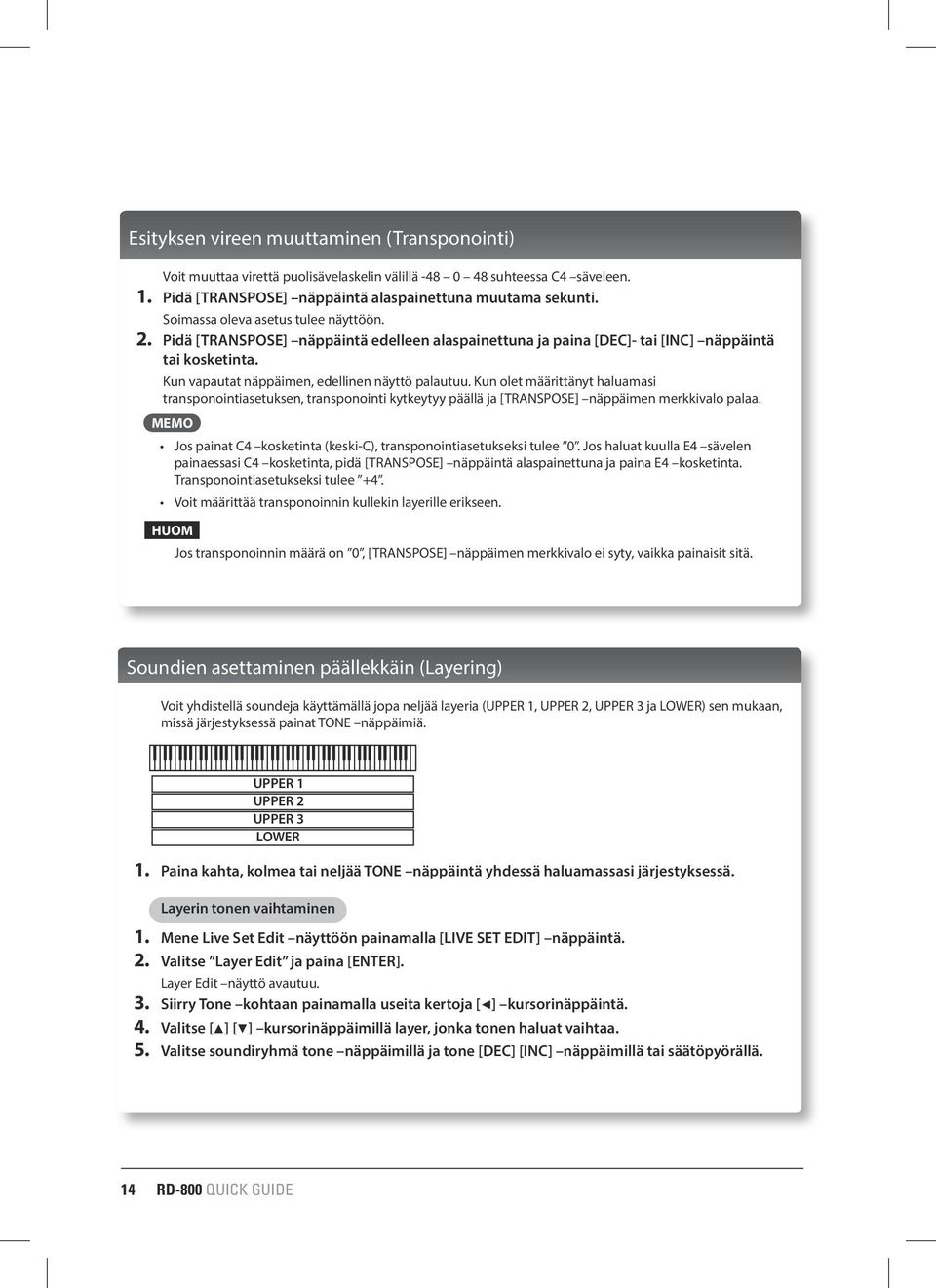

14 Esityksen vireen muuttaminen (Transponointi) Voit muuttaa virettä puolisävelaskelin välillä suhteessa C4 säveleen. 1. Pidä [TRANSPOSE] näppäintä alaspainettuna muutama sekunti. Soimassa oleva asetus tulee näyttöön. 2. Pidä [TRANSPOSE] näppäintä edelleen alaspainettuna ja paina [DEC]- tai [INC] näppäintä tai kosketinta. Kun vapautat näppäimen, edellinen näyttö palautuu. Kun olet määrittänyt haluamasi transponointiasetuksen, transponointi kytkeytyy päällä ja [TRANSPOSE] näppäimen merkkivalo palaa. Jos painat C4 kosketinta (keski-c), transponointiasetukseksi tulee 0. Jos haluat kuulla E4 sävelen painaessasi C4 kosketinta, pidä [TRANSPOSE] näppäintä alaspainettuna ja paina E4 kosketinta. Transponointiasetukseksi tulee +4. Voit määrittää transponoinnin kullekin layerille erikseen. Jos transponoinnin määrä on 0, [TRANSPOSE] näppäimen merkkivalo ei syty, vaikka painaisit sitä. Soundien asettaminen päällekkäin (Layering) Voit yhdistellä soundeja käyttämällä jopa neljää layeria (UPPER 1, UPPER 2, UPPER 3 ja LOWER) sen mukaan, missä järjestyksessä painat TONE näppäimiä. UPPER 1 UPPER 2 UPPER 3 LOWER 1. Paina kahta, kolmea tai neljää TONE näppäintä yhdessä haluamassasi järjestyksessä. Layerin tonen vaihtaminen 1. Mene Live Set Edit näyttöön painamalla [LIVE SET EDIT] näppäintä. 2. Valitse Layer Edit ja paina [ENTER]. Layer Edit näyttö avautuu. 3. Siirry Tone kohtaan painamalla useita kertoja [K] kursorinäppäintä. 4. Valitse [H] [I] kursorinäppäimillä layer, jonka tonen haluat vaihtaa. 5. Valitse soundiryhmä tone näppäimillä ja tone [DEC] [INC] näppäimillä tai säätöpyörällä. 14 RD-800 QUICK GUIDE

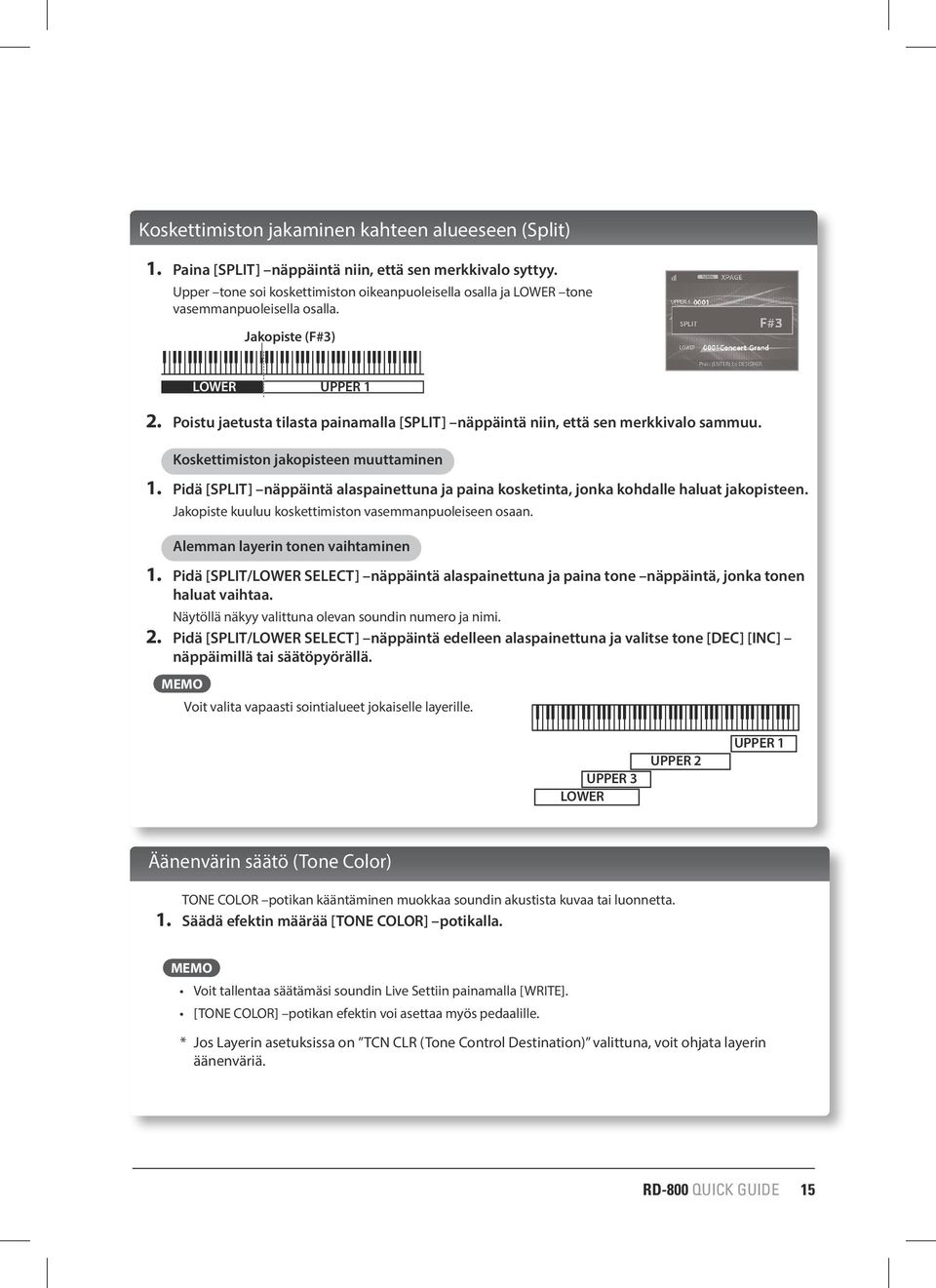

15 Koskettimiston jakaminen kahteen alueeseen (Split) 1. Paina [SPLIT] näppäintä niin, että sen merkkivalo syttyy. Upper tone soi koskettimiston oikeanpuoleisella osalla ja LOWER tone vasemmanpuoleisella osalla. Jakopiste (F#3) LOWER UPPER 1 2. Poistu jaetusta tilasta painamalla [SPLIT] näppäintä niin, että sen merkkivalo sammuu. Koskettimiston jakopisteen muuttaminen 1. Pidä [SPLIT] näppäintä alaspainettuna ja paina kosketinta, jonka kohdalle haluat jakopisteen. Jakopiste kuuluu koskettimiston vasemmanpuoleiseen osaan. Alemman layerin tonen vaihtaminen 1. Pidä [SPLIT/LOWER SELECT] näppäintä alaspainettuna ja paina tone näppäintä, jonka tonen haluat vaihtaa. Näytöllä näkyy valittuna olevan soundin numero ja nimi. 2. Pidä [SPLIT/LOWER SELECT] näppäintä edelleen alaspainettuna ja valitse tone [DEC] [INC] näppäimillä tai säätöpyörällä. Voit valita vapaasti sointialueet jokaiselle layerille. UPPER 3 LOWER UPPER 2 UPPER 1 Äänenvärin säätö (Tone Color) TONE COLOR potikan kääntäminen muokkaa soundin akustista kuvaa tai luonnetta. 1. Säädä efektin määrää [TONE COLOR] potikalla. Voit tallentaa säätämäsi soundin Live Settiin painamalla [WRITE]. [TONE COLOR] potikan efektin voi asettaa myös pedaalille. * Jos Layerin asetuksissa on TCN CLR (Tone Control Destination) valittuna, voit ohjata layerin äänenväriä. RD-800 QUICK GUIDE 15

16 Kaiun lisääminen soundiin (Reverb) Kaiun lisääminen luo miellyttävää tilan tuntua soittoosi, vähän niin kuin soittaisit konserttisalissa. 1. Säädä kaiun määrää [REVERB) potikalla. Kun Layer Editin REV asetus on arvossa 0, soundiin ei tule kaikuefektiä, vaikka kääntäisit potikkaa. Jos pidät [SHIFT] näppäintä alaspainettuna kääntäessäsi [REVERB] potikkaa, saat näkyviin kaikunäytön. Kaikunäytössä voit muuttaa kaiun tyyppiä ja säätää muita kaikuun liittyviä parametreja. Efektin lisääminen soundiin (MODULATION FX) RD-800:ssa voit lisätä soundiin laajan valikoiman efektejä, mukaan lukien modulaatiotyyppiset efektit. MODULATION FX osan kahdelle potikalle on asetettu hyödyllisimmät säätöparametrit kutakin efektiä varten. 1. Paina MODULATION FX osan [ON/OFF] -näppäintä niin, että sen merkkivalo palaa. Efekti kytkeytyy päälle / pois päältä näppäimen painalluksella. 2. Säädä efektiä MODULATION FX osan [DEPTH]- ja [RATE] potikoilla 3. Efektin tyypin vaihtaminen Modulation FX -tyypin vaihtaminen 1. Pidä MODULATION FX [ON/OFF] näppäintä alaspainettuna ja paina [DEC] / [INC] näppäintä tai käännä säätöpyörää. Lista käytettävissä olevista efekteistä on englanninkielisen käsikirjan sivulla 58. Yksityiskohdat efektien parametreista löytyvät Effect Parameter Guide PDF dokumentista. * Jos Layerin asetuksissa on pukitettu kohta MOD FX (Modulation FX Control Destination), voit ohjata layerin soundia. 16 RD-800 QUICK GUIDE

17 Särön säätäminen (AMP SIM) Voit säätää särön määrää. 1. Paina AMP SIM osan [ON/OFF] -näppäintä niin, että sen merkkivalo palaa. Vahvistinsimulaattori kytkeytyy päälle / pois päältä näppäimen painalluksella. 2. Säädä särön määrää [DRIVE] potikalla. Tremolon lisääminen (TREMOLO) Voit säätää tremoloefektin nopeutta ja syvyyttä 1. Paina TREMOLO osan [ON/OFF] -näppäintä niin, että sen merkkivalo palaa. Efekti kytkeytyy päälle / pois päältä näppäimen painalluksella. 2. Säädä efektiä TREMOLO osan [DEPTH]- ja [RATE] potikoilla. Tremolon ja vahvistinsimulaation tyypin vaihtaminen 1. Pidä TREMOLO [ON/OFF] näppäintä tai AMP SIM [ON/OFF].-näppäintä alaspainettuna ja paina [DEC] [INC] näppäimiä tai käännä säätöpyörää. Käytettävissä olevat tremolon ja vahvistinmallinnuksen tyypit löytyvät englanninkielisen käsikirjan sivulta 35. Efekteistä löytyy lisätietoa Effect Parameter Guide PDF dokumentista. * Jos Layerin asetuksissa on pukitettu kohta TR/AMP(Tremolo/Amp Control), voit ohjata layerin soundia.. Taajuusalueiden säätäminen (EQUALIZER) RD-800:ssa on viisialueinen ekvalisaattori. 1. Paina EQ/DELAY/ASSIGN valintanäppäintä niin, että EQ merkkivalo palaa. 2. Paina [ON/OFF] näppäintä niin, että sen merkkivalo palaa. 3. Säädä kunkin taajuusalueen tasoa potikoilla. Pidä [SHIFT] näppäintä alaspainettuna ja käännä potikkaa vasemmalle, jos haluat laskea taajuusaluetta. Oikealle kääntämällä taajuusalue nousee. Tietyillä asetuksilla saattaa esiintyä säröä. Jos näin käy, säädä sisääntulotasoa.. MID3 aluetta ei voi säätää potikoilla. Muuta MID3 -asetusta siirtämällä kursori sen kohdalle ja säädä arvoa säätöpyörällä. Voit asettaa RD-800:n niin, että ekvalisointiasetukset eivät muutu, vaikka vaihdat Live Settiä. Tästä lisää englanninkielisen käsikirjan sivulla 40. RD-800 QUICK GUIDE 17

18 Viiveen lisääminen soundiin (DELAY) Viive-efektillä saat soundiin lisää ulottuvuutta, ilmavuutta ja tukevuutta. 1. Paina EQ/DELAY/ASSIGN valintanäppäintä niin, että DELAY merkkivalo palaa. 2. Paina [ON/OFF] näppäintä niin, että sen merkkivalo palaa. 3. Säädä viive-efektiä DELAY potikoilla. Kun Layer Editin DLY asetus on arvossa 0, soundiin ei tule viive-efektiä, vaikka kääntäisit potikkaa. Jos pidät [SHIFT] näppäintä alaspainettuna kääntäessäsi jotain DELAY -potikoista, saat näkyviin Delay -näytön. Tässä näytössä voit säätää viiveeseen liittyviä parametreja. Jos pidät [SHIFT] näppäintä alaspainettuna ja painat EQ/DELAY/ASSIGN potikan oikealla puolella olevaa [ON/OFF] näppäintä, Layer Edit näyttö avautuu niin, että kursori on Delay Send Level asetuksen kohdalla. Potikoille asetettujen toimintojen ohjaaminen (ASSIGN) 1. Paina EQ/DELAY/ASSIGN valintanäppäintä niin, että ASSIGN merkkivalo palaa. 2. Säädä ASSIGN [1]-[4] potikoilla toimintoja, jotka olet asettanut potikoille. Vaihda ASSIGN [5] näppäimen toiminto painamalla ko. näppäintä. Toimintojen asettaminen potikoille 1. Paina EQ/DELAY/ASSIGN valintanäppäintä niin, että ASSIGN merkkivalo palaa. 2. Pidä [SHIFT] näppäintä alaspainettuna ja käännä jotain ASSIGN [1]-[4] potkikoista. Assign 1-5 näyttö avautuu.täällä voit määritellä toiminnot potikoille ja näppäimelle. 3. Pidä [SHIFT] näppäintä alaspainettuna ja paina ASSIGN [5] näppäintä. Layer Edit näyttö avautuu ja voit määrittää täällä layerit, joita ohjeet ASSIGN [1] [4] potikoilla ja ASSIGN [5] näppäimellä. ASSIGN potikoilla ja näppäimellä ei ole vaikutusta sellaisiin layereihin, joiden asetuksissa A1-A5 valintaruutua ei ole valittu. Kaikki toiminnot eivät välttämättä ole käytössä riippuen valitun Live Setin tai Tonen tilasta, joten et välttämättä saa aikaan toivomaasi efektiä. 18 RD-800 QUICK GUIDE

19 Etupaneeli [VOLUME] potikka Säätää laitteen yleisen äänenvoimakkuuden. 2 [REVERB] potikka Säätää kaiun määrää. 3 [TONE COLOR] potikka Säätää äänen väriä. 4 EQ/DELAY/ASSIGN Toiminnon valintanäppäin Painelemalla näppäintä kierrätät valintaa (EQ->DELAY->ASSIGN) [1] [2] [3] [4] potikat Säädä näillä valitun toiminnon arvoa. [5] näppäin Kytkee valitun toiminnon päälle / pois päältä (EQ, DELAY). Ohjaa valittua toimintoa (ASSIGN). RD-800 QUICK GUIDE 19

20 5 MODULATION FX [DEPTH] potikka Säätää efektin syvyyttä. [RATE] potikka Säätää efektin nopeutta. [ON/OFF] näppäin Kytkee efektin päälle / pois päältä. Joillakin efektityypeillä DEPTH ja RATE ohjaavat eri toimintoja. 6 TREMOLO [DEPTH] potikka Säätää efektin syvyyttä. [RATE] potikka Säätää efektin nopeutta. [ON/OFF] näppäin Kytkee efektin päälle / pois päältä. 7 AMP SIM [DRIVE] potikka Säätää särön määrää. [ON/OFF] näppäin Kytkee efektin päälle / pois päältä. 8 Layer LAYER kytkin Kytkee kunkin layerin soundin päälle / pois päältä. LAYER LEVEL liukusäätimet Säätää kunkin layerin äänenvoimakkuutta. Jos [MIDI CONTROL] näppäimen merkkivalo palaa, nämä liu ut ohjaavat ulkoisia layereita. 20 RD-800 QUICK GUIDE

21 9 [MENU] näppäin Avaa MENU näytön, jossa voit säätää RD-800:n yleisiä asetuksia. [MIDI CONTROL] näppäin Asettaa RD-800:n ohjaamaan ulkoista ääniosaa. [TRANSPOSE] näppäin Voit transponoida esitystäsi Näyttö Tässä näet Tonen nimen, Live Settien nimet, eri asetusten arvoja jne. * Tässä käsikirjassa olevat kuvat esittävät näyttöä tyypillisessä tilassa kyseiseen toimintoon liittyen. Laitteesi järjestelmäversio voi olla uudempi tai laajennettu, joten näyttösi saattaa poiketa tässä esitetyistä kuvista. RD-800 QUICK GUIDE 21

22 11 Kursorinäppäimet/Säätöpyörä [DEC]-näppäin, [INC] näppäin Näillä muutat arvoja. Jos pidät toista näppäimistä alaspainettuna samalla kun painat toista, arvot muuttuvat nopeammin. Säätöpyörä Tällä muutat arvoja. Kursorinäppäimet [ ] [ ] [ ] [ ] buttons Näillä vaihdat näytön sivuja ja siirrät kursoria. [EXIT/SHIFT] näppäin Painamalla tätä pääset edelliseen näyttöön tai peruutat toiminnon. Voit myös avata helposti eri parametrien muokkausnäyttöjä pitämällä tätä näppäintä alaspainettuna samalla kun painat muita näppäimiä, käännät potikoita tai käsittelet muita ohjaimia. Jos pidät tätä alaspainettuna muuttaessasi parametrin arvoa, arvo muuttuu suuremmin askelin. [ENTER] näppäin Tällä vahvistat muutetun arvon tai toiminnon. 12 LIVE SET näppäimet Näillä valitset Live Settejä kustakin pankista. 13 TONE näppäimet Valitse toneja kustakin kategoriasta. 14 [LIVE SET EDIT] näppäin Tällä voit muuttaa Live Setin asetuksia. Voit kuunnella esittelykappaleita painamalla tätä samanaikaisesti [RHYTHM/SONG] näppäimen kanssa. [WRITE] näppäin Tallentaa senhetkiset asetukset Live Setiksi. Tietyissä näytöissä, kuten System näytössä, tämän näppäimen painaminen tallentaa järjestelmän asetukset. [SPLIT/LOWER SELECT] näppäin Tällä näppäimellä valitset jaetun koskettimistotilan, jolloin voit soittaa eri soundeja vasemmalla ja oikealla kädellä. 22 RD-800 QUICK GUIDE

23 15 Rhythm/Song [RHYTHM/SONG] näppäin Tällä pääset näyttöön, jossa voit valita kappaleita ja rytmejä. Voit myös kuunnella esittelykappaleita painamalla tätä samanaikaisesti [LIVE SET EDIT] näppäimen kanssa. [AUDIO REC] näppäin Tällä näppäimellä voit tallentaa esityksesi RD-800:n. [PLAY/STOP] näppäin Käynnistää ja pysäyttää kappaleen tai rytmin toiston. 16 [S1] näppäin, [S2] näppäin Voit asettaa näille näppäimille erilaisia toimintoja. Esityksen aikana saat toiminnot käyttöön painamalla näitä näppäimiä. 17 Venytys- /modulaatiokahva Tällä voit taivuttaa soundia tai lisätä siihen vibraattoa. Kahvan toiminta ja vaikutus vaihtelee tonesta riippuen. Toiminta on kiinteä jokaisella tonella, eikä sitä voi muuttaa. RD-800 QUICK GUIDE 23

24 Takapaneeli (kytkennät) Tietokone Yhdistä MIDI-laite USB -muisti/ Langaton USB -sovitin Pedaalisto (RPU-3) Ohjauspedaali (EV-5, EV-7) tai pedaalikytkin (DP-sarja) 1 [ ] kytkin Tällä kytket laitteen virran päälle ja pois päältä. 2 USB RY/WLAN ADAPTOR -liitin Kytke erikseen myytävä USB muistitikku tai langaton USB sovitin tähän. Käytä vain Rolandin myymiä tuotteita. 3 USB COMPUTER -liitin Voit kytkeä tietokoneesi tähän porttiin, jolloin voit siirtää esitystietoa RD-800:n ja tietokoneen välillä. 24 RD-800 QUICK GUIDE

25 Kannettava soitin Stereo - kuulokkeet Seinäpistokkeeseen Aktiivikaiuttimet Mikseri tms. 4 PEDAL -liittimet (DAMPER, FC1, FC2, EXT) Kun kytket RD-800:n mukana tulleen DP-sarjan pedaalin DAMPER-liittimeen, saat käyttöösi kaikupedaalin (sustain). FC1-, FC2- tai EXT -jakkiin kytketylle pedaalille voidaan määrittää erilaisia toimintoja. 5 MIDI -liittimet(in, OUT 1, THRU/OUT 2) Näitä käytetään ulkoisten MIDI-laitteiden kytkemiseen sekä MIDI viestien lähettämiseen. THRU/OUT 2 liittimen toiminta on vaihdettavissa, eli se voi olla joko MIDI THRU tai MIDI OUT. 6 INPUT -jakki Tämä on audiotulo. Voit kytkeä digitaalisen audiosoittimen tai muun audiolaitteen tähän. RD-800 QUICK GUIDE 25

26 7 OUTPUT -jakit (L/MONO, R) Audiosignaalin lähdöt. Kytke näihin esim. vahvistin. Jos haluat operoida monona, käytä MONO/R liitintä. 8 OUTPUT -jakit (L, R) (XLR type) Balansoidut audiolähdöt. Kytke näihin esim. mikseri. * Tässä instrumentissa on balansoidut XLR liittimet, kytkentäkaavio alla. Kun kytket näihin liittimiin vasta kun olet tarkistanut liitettävien laitteiden kytkennät. 9 PHONES -jakki Tähän jakkiin voit kytkeä kuulokkeet. Kuulokkeiden kytkeminen ei mykistä muita audiolähtöjä. 10 AC IN -jakki Kytke soittimen mukana tullut virtakaapeli tähän liittimeen. Jollet halua, että laite sammuu automaattisesti, määritä Auto Off -asetukseksi Off. Tämä laite sammuu automaattisesti ennalta määritetyn ajan kuluttua, ellei sitä käytetä. Jollet halua laitteen sammuvan automaattisesti, kytke Auto Off toiminto pois päältä. Kaikki tekemäsi muokkaukset katoavat, kun virta sammuu. Jos olet tehnyt asetuksia, jotka haluat säilyttää, muista tallentaa ne. Palauta laitteeseen virta painamalla virtakytkintä. 26 RD-800 QUICK GUIDE

27 Virran kytkeminen Kun olet kytkenyt kaiken asianmukaisesti, kytke laitteeseen virta seuraavien ohjeiden mukaisesti. Jos käynnistät laitteet väärässä järjestyksessä, voit saada aikaan toimintahäiriöitä. 1. Käännä RD-800:n äänenvoimakkuus minimiin. Käännä äänenvoimakkuus minimiin myös kytketyistä laitteista. 2. Paina [ ] kytkintä. Laitteen virta kytkeytyy päälle ja näytön taustavalo syttyy. 3. Käynnistä muut kytketyt laitteet. Tämä laite on varustettu suojapiirillä, joka mykistää ulostulot muutamaksi sekunniksi. 4. Säädä ulkoisten laitteiden äänenvoimakkuudet. 5. Säädä RD-800:n äänenvoimakkuus. Virran sammuttaminen 1. Käännä RD-800:n äänenvoimakkuus nollaan. Käännä äänenvoimakkuus nollaan myös muista kytketyistä laitteista. 2. Sammuta virta muista kytketyistä laitteista. 3. Paina [ ] kytkintä. Laite sammuu. * Ennen kuin kytket laitteen päälle tai pois päältä varmista, että äänenvoimakkuus on nollassa. Vaikka äänenvoimakkuus on minimissä, saatat kuulla pienen äänen kytkiessäsi laitteeseen virtaa. Se on normaalia. * Jos laite täytyy saada täydellisesti sammuksiin, kytke ensin virta pois päältä ja irrota sitten virtajohto pistorasiasta. RD-800 QUICK GUIDE 27

28 Esittelykappaleiden kuunteleminen RD-800:ssa on sisäisiä esittelykappaleita, jotka esittelevät laitteen ominaisuuksia. Voit kuunnella kappaleita seuraavasti. 1. Pidä [LIVE SET EDIT] näppäintä alaspainettuna ja paina [RHyTHM/SONG] näppäintä. DEMO näyttö avautuu. 2. Valitse kursorinäppäimillä haluamasi demokappale. 3. Käynnistä toisto painamalla [ENTER]. 4. Pysäytä toisto painamalla [ENTER]. Kun toisto on pysäytetty, pääset DEMO tilasta alkuperäiseen näyttöön painamalla [EXIT/SHIFT]. Soundin yksilölliset muutokset (Tone Color) 1. Säädä [TONE COLOR] potikalla kullekin soundille sopiva efekti, esimerkiksi luonteenomainen äänenväri tai sävy. Ponnahdusnäyttö on efektistä riippuen erilainen Kun valitset tonen tai Live Setin, asetus palaa kunkin tonen Tone Color perusasetuksiin. Kun valitset tonen tai Live Setin, potikoiden osoittamat arvot voivat poiketa todellisista arvoista. Potikan liikauttaminen päivittää näytetyn arvon. Jos kerrostetun soundin layerasetuksissa ei ole pukitettu TON CLR -kohtaa, potikan kääntäminen ei vaikuta mitenkään. Voit tallentaa säätämäsi soundin Live Settiin painamalla [WRITE] näppäintä. 28 RD-800 QUICK GUIDE

29 Sävynsäädön perusefektit Stereo Width & Pan Key Follow Muuttaa sijaintia stereokuvassa tai stereokuvan leveyttä Morphing Muuttaa äänen perusluonnetta Boost Muuttaa soundin kirkkautta Harmonic Bar Voit vetää kaikkia äänikertavetimiä yhdellä potikalla. Jos jatkat potikan kääntämistä sen jälkeen, kun kaikki vetimet ovat kokonaan auki, rotaatio so. Leslie-efekti muuttuu nopeaksi. RD-800 QUICK GUIDE 29

30 Soundien muokkaaminen potikoilla Voit helposti muuttaa soundin mieleiseksesi. Tässä yksi esimerkki, kuinka soundia muokataan ja mitä ominaisuuksia RD-800:ssa on sitä varten Valitse Tone näytössä [DEC] [INC] näppäimillä tai säätöpyörällä tone 0069 TINE E.Piano. Soundi on miellyttävän kuuloinen ja pehmeäntäyteläinen sähköpiano, jota käytetään usein jazz- ja popmusiikissa. 2. Käännä [TONE COLOR] potikka kokonaan vasemmalle ja ala sitten kääntää sitä hissukseen oikealle. Soundin luonne muuttuu; alun perin alkuisku oli pehmeä, mutta se terävöityy pikkuhiljaa ja lopulta soundi on hyvin kirkas. Säädä soundi mieleiseksesi. 3. Säädä tremoloefektiä, joka huojuttaa soundia puolelta toiselle. TREMOLO [RATE] potikka säätää nopeutta, jolla soundi huojuu. TREMOLO [DEPTH] potikka säätää sitä, kuinka paljon soundi huojuu. Säädä tremoloefekti soittamaasi kappaleeseen sopivaksi. Jollet halua käyttää tremoloa, sammuta TREMOLO [ON/OFF] näppäimen merkkivalo. 4. Paina AMP SIM [ON/OFF] näppäintä niin, että sen merkkivalo syttyy. Käännä sitten AMP SIM [DRIVE] potikkaa. Potikan kääntäminen oikealle lisää soundiin säröefektiä. Vaikka voitkin kääntää potikan kaakkoon ja saada aikaan raivokkaan särön, on useimmiten hyvä idea lisätä säröä vain hiven tuomaan soundiin pientä särmää. 5. Paina MODULATION FX [ON/OFF] näppäintä niin, että sen merkkivalo syttyy. Voit lisätä soundiin efektiä. Säädä asetukset mieleisiksesi MODULATION FX [RATE]- ja MODULATION FX [DEPTH] potikoilla. Voit muuttaa efektin tyyppiä [DEC]/[INC] näppäimillä tai säätöpyörällä, kun pidät MODULATION FX [ON/OFF] näppäintä alaspainettuna. 6. Kun olet säätänyt soundin makusi mukaiseksi, tallenna se Live Setiksi. Seuraavalla kerralla voit sitten vain ladata tämän Live Setin ja alkaa soittaa heti mieleiselläsi soundilla. 30 RD-800 QUICK GUIDE
