TRITON KSUA Käsikirja

Koko: px
Aloita esitys sivulta:

Download "TRITON KSUA Käsikirja"

Transkriptio

1 OHJAUS- JA VALVONTAYKSIKKÖ Voimassa valmistusviikosta 22/2007 ja ohjelmaversiosta 1.8 lähtien. Kuvaus KSUA on ohjaus- ja valvontayksikkö, jolla voidaan joustavasti ohjata eri tyyppisiä palo- ja palokaasupeltejä ja puhaltimia. Yksikkö on pääyksikkö. KSUA-pääyksikköön voidaan kytkeä enintään 32 orjayksikköä. Kuhunkin orjayksikköön voidaan kytkeä kaksi peltiryhmää, joissa kummassakin on kaksi peltiä ja kaksi savuilmaisinryhmää. Nämä voidaan sitten vapaasti jakaa enintään 64 paloalueeseen. Kukin peltiryhmä ja ilmaisinryhmä on erikseen valvottavissa. Jos järjestelmään halutaan kytkeä palohälytyskeskus, käytetään KSUC-yksikköä, johon voidaan kytkeä paloaluetta. KSUA-yksikköön voidaan lisäksi kytkeä ilmanvaihtokone ja savunpoistopuhaltimet sekä lämmityspatterit. Näitä ohjataan eri tavoin valitusta toiminnosta riippuen. KSUA-yksikössä on lisäksi useita tuloja mm. ulkoiselle palohälytykselle, pakkoavaukselle ja yökäytölle. KSUA:ssa on myös standardin mukainen tulo MODBUS-verkon kytkentää varten, jonka kautta voidaan valvoa peltejä, savuilmaisimia ja muita laitteita. Yleistä KSUB:n pääyksikkö. 32 orjayksikköä. 64 peltiryhmää. 64 ilmaisinryhmää. Erillinen KSUC-yksikkö palohälytysten kytkentään. Erilliset hälytystulot esim. savunpoistopuhaltimien turvakytkimille. 2 puhallinryhmää. 6 jaettua relelähtöä. Reaaliaikakello ja paristovarmennus. Ulkoinen tulo palohälytyskeskusta varten Yökäyttötulo. Pakkoavaustulo Savunpoistopuhallin (paineenpoisto) voidaan konfiguroida järjestelmään. Pellin asennon ilmaisu. Vikojen rekisteröinti. Sisäänrakennettu vianmääritysohjelma. Kompakti muovikotelo. Sisäänrakennettu muuntaja. Ohjelmointi nykyaikaisella tekniikalla (valitsimella ja painikkeella) Helppo konfiguraation varmuuskopiointi. Sarjamuotoinen Modbus-väylä tai TCP/IP-tiedonsiirto ym. Maksimitiedot Järjestelmä voi ohjata 64 peltiryhmää, joissa on enintään 128 peltiä sekä 64 ilmaisintuloa. Savuilmaisimia voi periaatteessa olla rajattomasti. Ilmaisintulot ja palopellit voidaan sitten jakaa enintään 64 paloalueeseen ulkoista palohälytystä tulee KSUC:sta. Enintään 2 lähtöä puhaltimen ohjaukselle. KSUC:n avulla saadaan 6 lisälähtöä. Nämä lähdöt voidaan konfiguroida ilmanvaihtopuhaltimille, palokaasupuhaltimille, erilaisille hälytyksille tai lämmityspattereille. Kullekin vaihtoehdolle voidaan valita sovitetut viiveet yms. 1

2 Asennus Tarkoitettu kiinnitettäväksi seinään tai asennuskiskoon. Kiskoasennukseen tarvitaan asennussarja. Jännitteensyöttö 230 VAC 50 Hz 5VA Suojataan vähint. 2 A varokkeella. Kotelointiluokka IP65. Ulkoasennusta varten on lisämaksusta saatavana polykarbonaattikotelo. Ympäristön lämpötila Max +30ºC, min 0ºC). Lisävaruste Asennussarja kiskoasennukseen Lähdöt Summahälytys. Potentiaalivapaa vaihtokosketin 1 A enint. 60 VA. Liitinnumerot 16, 17, 18. Lauennut savuilmaisin, yhteinen kaikille savuilmaisimille. Potentiaalivapaa vaihtokosketin 1 A enint. 60 VA. Liitinnumerot 13, 14, 15. Puhallin 1. Potentiaalivapaa vaihtokosketin, enint. 10A / 250 V. Liitinnumerot 19,20,21. Tarkoitettu ilmanvaihtokoneiden lukitukseen. Puhallin 2. Potentiaalivapaa vaihtokosketin, enint. 10A / 250 V. Liitinnumerot 22,23,24. Käyttökohde vapaasti valittavissa. Ilmanvaihtokoneille, lämpöpattereille tai palokaasupelleille voidaan ohjelmoida eri viiveet. Paino 1,5 kg Mitat 213 x 188,5 x 118 Tulot MODBUS orja. (RS485). Saatavana joko ruuviliittimet tai RJ45-pistoke. Väylä KSUB ja KSUC-orjayksiköille. (RS485) Pakkoavaus. Yökäyttö Hälytys. (Ulkoinen ohjausyksikkö.) Katkaisun yhteydessä tapahtuu sama kuin savunilmaisimen lauetessa. (Järjestelmä menee kriittiseen tilaan) HUVUDENHET KSUA-PÄÄYKSIKKÖ Palo-/palokaasupelti Brand/Brandgasspjäll VALITSE/VAHVISTA VAL/BEKRÄFTA ENTER ENTER Serienummer: KOMMUIKOINTI KOMMUNIKATION Modbus aktivitet aktiviteetti IS-Bus aktiviteetti aktivitet V AC 50Hz 5VA Instrumentservice Gånghester. Tel. Puh st M20, 1 st M16 Knockouts

3 Miten verkko toimii? Molemmat verkkoliitännät noudattavat nk. RS485 standardia, joka on markkinoilla yleisesti käytössä oleva järjestelmä. Tiedonsiirto perustuu siihen, että järjestelmässä on yksi isäntä ja yksi tai useampia orjayksiköitä. Kaikilla orjayksiköillä pitää olla osoite. MODBUS:ia varten osoite määritetään erityisessä MODBUS-valikossa. (KSUA on aina orjayksikkö.) S-väylässä KSUA on isäntäyksikkö ja KSUB-yksiköt ovat orjayksiköitä. Osoite määritetään KSUB:n silloituksilla. Isäntä- ja orjayksikön välinen kaapeli saa olla enintään 1200 metrin pituinen. Se on standardin mukaan 3-johtiminen, joista yksi on järjestelmän sisäinen maadoitus. Tämä maadoitus voidaan useimmiten jättää pois. Tiettyjen asentajien mielestä järjestelmä toimii paremmin ilman maadoitusjohdinta. HUOM: maadoitusjohdinta ei saa kytkeä muualle kuin KSUA- ja KSUB-yksiköihin. Koska tämä on symmetrinen järjestelmä, kaapelin pitää olla kierretty parikaapeli häiriöiden minimoimiseksi. Tämän tyyppisessä kaapelissa johtimen läpimitta on tavallisesti 0,5 mm. Suojattua kaapelia käytettäessä suojausta voidaan käyttää maadoitusjohtimena, jos sitä ei ole kytketty muuhun maadoitukseen. Lopettaminen (KSUA-KSUB- KSUC-yksikössä) Maks m Maks. 20m Kaapeli kannattaa vetää yksiköstä toiseen, mutta kaapelointi voidaan toteuttaa myös runkojohtimella, josta lähtee haaroja yksiköihin. Varmista, etteivät haarat ole yli 20 metrin pituisia. Lopettaminen (KSUA-KSUB- KSUC-yksikössä) Kuvassa ei näy maadoitusliitäntää RS485-verkko on päätettävä oikein. Verkon kummassakin päässä on oltava päätevastus. Yleensä pääyksikkö asennetaan toiseen päähän ja yksi orjayksiköistä toiseen päähän. Molemmat on silloin päätettävä sisäänrakennetulla vastuksella. Päättäminen tehdään siltauksella I KSUB-yksikössä ja siltauksilla PL2 ja PL3 KSUA-yksiköissä. Siltausta PL2 käytetään MODBUS-liitäntään ja PL3:a SBUS-liitäntään. Prioriteettien käsittely Järjestelmä voi valvoa nk. kriittisiä ja epäkriittisiä ilmaisinryhmiä. Epäkriittinen ryhmä ei vaikuta puhaltimiin jne. ilmaisimen lauetessa. Ainoa mitä tapahtuu on se, että ryhmään liitetty pelti suljetaan ja hälytys lähetetään KSUA:n lauenneen savuilmaisimen tuloon. Savunpoistopeltien yhteydessä on mahdollista käynnistää savukaasupuhallin ilman, että siirrytään kriittiseen tilaan. Kriittisen ryhmän hälyttäessä ilmanvaihtokone pysäytetään, kaikki pellit siirtyvät hälytysasentoon ja mahdollinen palokaasupuhallin käynnistyy. Luonnollisesti lähetetään hälytys KSUA:n lauenneen ilmaisimen tuloon. Pakkoavaus tarkoittaa korkeinta prioriteettia. Hälytystilasta riippumatta pellit pakko-ohjataan avoimeen asentoon. KSUA:n ja KSUB:n välisen tiedonsiirtovian yhteydessä vallitsee kriittinen tila paitsi, että savunpoistopeltejä ei avata eikä mahdollista palokaasupuhallinta käynnistetä. Lauenneen ilmaisimen hälytyslähtöön ei luonnollisesti vaikuteta. KSUB:n pelti, jolla ei ole tiedonsiirtoyhteyttä KSUA:han, ei siirry hälytysasentoon. Käyttöoikeus Järjestelmän konfigurointia varten tarvitaan koodi. Koodi on toimitettaessa AAAA. Se kannattaa vaihtaa suojauksen parantamiseksi. Lokien ja virheilmoitusten lukuun ei tarvita koodia. 3

4 Liitänät MBUSS SBUSS PAKKOAVAUS YÖKÄYTTÖ LAUENNUT ILMAISIN (Normaalisti auki) PALOHÄ- LYTYS SUMMA- HÄLYTYS (Normaalisti auki) PUHALLIN 1 (Normaalisti suljettu) PUHALLIN 2 (Normaalisti suljettu) MODBUS (isäntäyksiköstä) Orjaväylä (orjalaitteille) Keskeinen Yökäyttötulo palohälytysilmaisu (Normaalisti sillattu) (Normaalisti sillattu) Ulkoisten yksiköiden kytkeminen Kytkennät 230V 50Hz. Kytketään kiinteällä kaapeloinnilla vähintään 2 A:n ryhmäsulakkeeseen. Turvakytkimen on oltava yksikön läheisyydessä. KSUA-yksikössä on vahvistettu eristys, minkä vuoksi maadoitus ei ole välttämätön. SBUSS Kytke yksi orjayksikkö kerrallaan ja määritä niille osoitteet, jottei liian monta virhettä ilmene samanaikaisesti. Varmista, että verkko on kytketty oikein yllä olevan kuvauksen mukaan. Konfigurointi Aloita konfigurointi määrittelemällä kunkin KSU yksikön pellit. Kun kaikki pellit on määritetty taulukkoon, on aika määritellä savuilmaisimet. Ilmaisinryhmät ovat heti valikon alussa. Ilmaisinryhmällä tarkoitetaan joukkoa savuilmaisimia, jotka yhdessä muodostavat paloalueen. Ilmaisinryhmään voidaan sitten kytkeä yhden tai useampia savuilmaisimia. Ne osoitetaan tähdellä valikon oikeassa reunassa. Savuilmaisin voi sisältyä useaan ilmainryhmään, jos niin halutaan. Kun valikosta poistutaan, nähdään kuinka monta savuilmaisinta kyseiseen ryhmään kuuluu. KSUB:n EXT-tulo on aina kytketty ilmaisimeen 1. Tämän ansiosta voivat myös KSUB:hen kytketyt ulkoiset palohälytysjärjestelmät kuulua tiettyyn ilmaisinryhmään. KSUA:n palohälytystulo on aina priorisoitu ja sen voidaan katsoa kuuluvan kaikkiin ilmaisinryhmiin. Vinkki: Ilmaisinryhmiä voidaan käyttää usealla eri tavalla. Jos pellin halutaan kuuluvan kahteen ilmaisinryhmään, esim. 1 ja 2, luodaan kolmas ryhmä, johon ryhmät 1 ja 2 sisältyvät. Pelti kuuluu ryhmään, mutta sitä ohjataan ryhmien 1 ja 2 savuilmaisimilla. 4

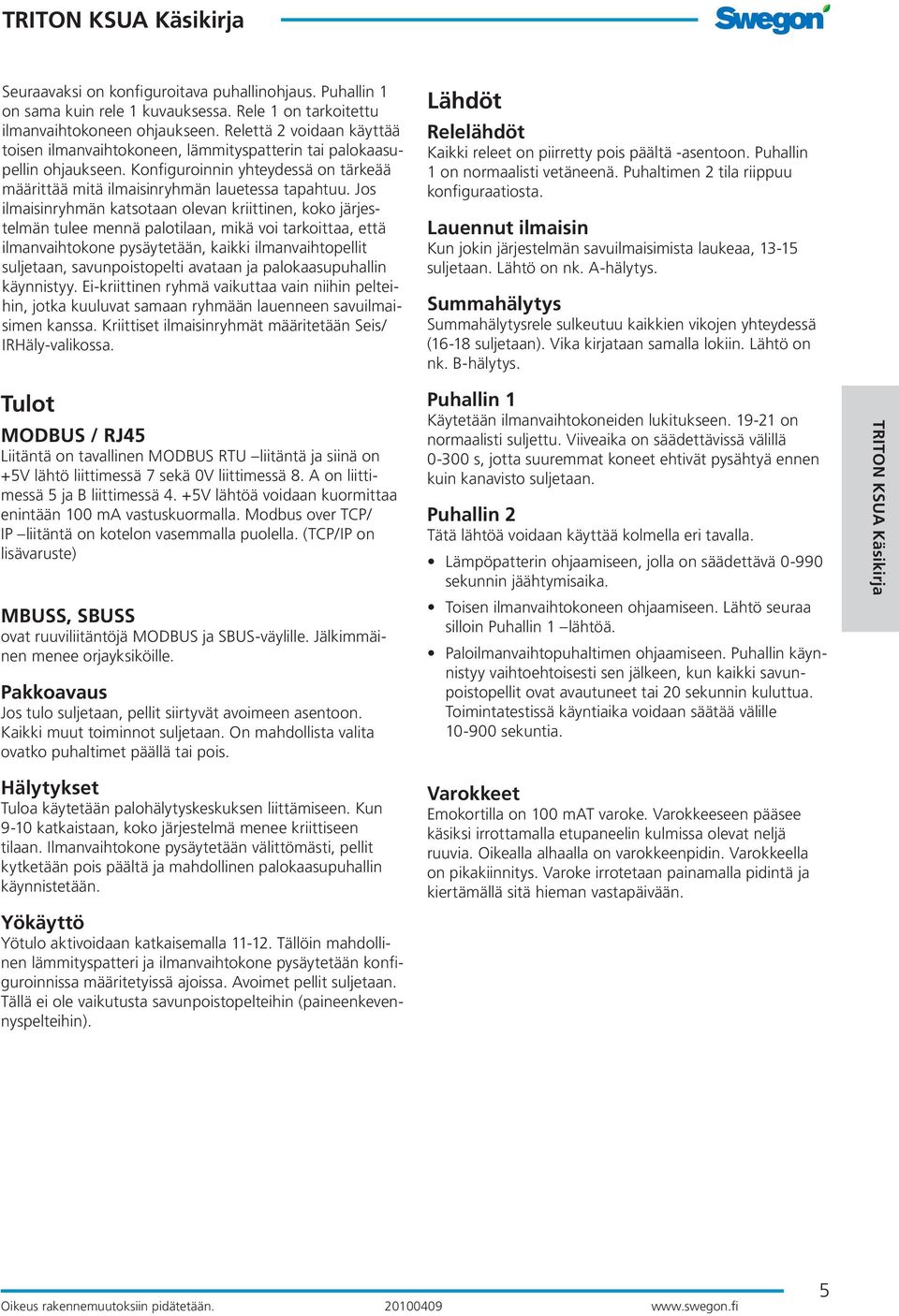

5 Seuraavaksi on konfiguroitava puhallinohjaus. Puhallin 1 on sama kuin rele 1 kuvauksessa. Rele 1 on tarkoitettu ilmanvaihtokoneen ohjaukseen. Relettä 2 voidaan käyttää toisen ilmanvaihtokoneen, lämmityspatterin tai palokaasupellin ohjaukseen. Konfiguroinnin yhteydessä on tärkeää määrittää mitä ilmaisinryhmän lauetessa tapahtuu. Jos ilmaisinryhmän katsotaan olevan kriittinen, koko järjestelmän tulee mennä palotilaan, mikä voi tarkoittaa, että ilmanvaihtokone pysäytetään, kaikki ilmanvaihtopellit suljetaan, savunpoistopelti avataan ja palokaasupuhallin käynnistyy. Ei-kriittinen ryhmä vaikuttaa vain niihin pelteihin, jotka kuuluvat samaan ryhmään lauenneen savuilmaisimen kanssa. Kriittiset ilmaisinryhmät määritetään Seis/ IRHäly-valikossa. Lähdöt Relelähdöt Kaikki releet on piirretty pois päältä -asentoon. Puhallin 1 on normaalisti vetäneenä. Puhaltimen 2 tila riippuu konfiguraatiosta. Lauennut ilmaisin Kun jokin järjestelmän savuilmaisimista laukeaa, suljetaan. Lähtö on nk. A-hälytys. Summahälytys Summahälytysrele sulkeutuu kaikkien vikojen yhteydessä (16-18 suljetaan). Vika kirjataan samalla lokiin. Lähtö on nk. B-hälytys. Tulot MODBUS / RJ45 Liitäntä on tavallinen MODBUS RTU liitäntä ja siinä on +5V lähtö liittimessä 7 sekä 0V liittimessä 8. A on liittimessä 5 ja B liittimessä 4. +5V lähtöä voidaan kuormittaa enintään 100 ma vastuskuormalla. Modbus over TCP/ IP liitäntä on kotelon vasemmalla puolella. (TCP/IP on lisävaruste) MBUSS, SBUSS ovat ruuviliitäntöjä MODBUS ja SBUS-väylille. Jälkimmäinen menee orjayksiköille. Pakkoavaus Jos tulo suljetaan, pellit siirtyvät avoimeen asentoon. Kaikki muut toiminnot suljetaan. On mahdollista valita ovatko puhaltimet päällä tai pois. Puhallin 1 Käytetään ilmanvaihtokoneiden lukitukseen on normaalisti suljettu. Viiveaika on säädettävissä välillä s, jotta suuremmat koneet ehtivät pysähtyä ennen kuin kanavisto suljetaan. Puhallin 2 Tätä lähtöä voidaan käyttää kolmella eri tavalla. Lämpöpatterin ohjaamiseen, jolla on säädettävä sekunnin jäähtymisaika. Toisen ilmanvaihtokoneen ohjaamiseen. Lähtö seuraa silloin Puhallin 1 lähtöä. Paloilmanvaihtopuhaltimen ohjaamiseen. Puhallin käynnistyy vaihtoehtoisesti sen jälkeen, kun kaikki savunpoistopellit ovat avautuneet tai 20 sekunnin kuluttua. Toimintatestissä käyntiaika voidaan säätää välille sekuntia. Hälytykset Tuloa käytetään palohälytyskeskuksen liittämiseen. Kun 9-10 katkaistaan, koko järjestelmä menee kriittiseen tilaan. Ilmanvaihtokone pysäytetään välittömästi, pellit kytketään pois päältä ja mahdollinen palokaasupuhallin käynnistetään. Yökäyttö Yötulo aktivoidaan katkaisemalla Tällöin mahdollinen lämmityspatteri ja ilmanvaihtokone pysäytetään konfiguroinnissa määritetyissä ajoissa. Avoimet pellit suljetaan. Tällä ei ole vaikutusta savunpoistopelteihin (paineenkevennyspelteihin). Varokkeet Emokortilla on 100 mat varoke. Varokkeeseen pääsee käsiksi irrottamalla etupaneelin kulmissa olevat neljä ruuvia. Oikealla alhaalla on varokkeenpidin. Varokkeella on pikakiinnitys. Varoke irrotetaan painamalla pidintä ja kiertämällä sitä hieman vastapäivään. 5

6 Käyttöohje L C HUVUDENHET KSUA-PÄÄYKSIKKÖ KSUA Brand/Brandgasspjäll Palo-/palokaasupelti A VALITSE/VAHVISTA VAL/BEKRÄFTA UUDELLEEN ÅTER KOMMUIKOINTI KOMMUNIKATION Modbus aktiviteetti aktivitet D E Serienummer: IS-Bus aktiviteetti aktivitet 230V AC 50Hz 5VA Instrumentservice Gånghester. Puh. Tel Ilmaisimet ja painikkeet A. Näyttö palaa himmeästi normaalitilassa. Luettavuuden parantamiseksi valaistusvoimakkuus suurenee kun valikko avataan. Näytön symbolien kuvaus: Kuvaus Valitse vaihtoehto kiertämällä. Mene seuraavaan valikkoon painamalla valitsinta. Valitse suoraan painamalla valitsinta. Alla on kuvattu osa valikoista. Monet ovat itsestään selviä, joten erityistä kuvausta ei tarvita. B. Valitsin vaihtoehtojen valintaan. Valitsimen painaminen valitsee tai aktivoi vaihtoehdon. C). Palautuspainike. Palauttaa yleensä taaksepäin valikoissa. D. Vilkkuu kun vastaanotetaan MODBUS-viestiä. E. Vilkkuu kun vastaanotetaan SBUS-viestiä. Lauantai KSUA V Status:OK 08:42:29 Päiväkäyttö Talvi Muuta. Valikosta 10 ylöspäin vaaditaan käyttöoikeuskoodi. Tämä koskee kaikkia asetuksia, joita asiattomat eivät saa muuttaa. Esimerkki näytöstä lepotilassa. (Valvontavalikko.) 6

7 Valvontavalikko (Näytetään lepotilassa.) PÄÄVALIKKO Loki Palautus Manuaalinen peltitesti SPJ/DET/IO status Asetukset 4. Pellin tila 5. Ilmaisimen tila 6. Releet ja tulot 7. KSUC1 Status 8. KSUC2 Status 9. KSUC3 Status 10. Kello 11. Päivä/yökaavio 14. Pellin konfiguraatio 12. Pellintestauskaavio 16. Ilmaisinryhmien jäsenet 13. Peltitaulukko 15. Ilmaisinryhmät Rele Puhallinreleet Rele KSUC1 Rele KSUC1 Rele KSUC2 Rele KSUC2 Rele Valitse: Ilmanvaihtopuhallin 22. KSUC3 Rele KSUC3 Rele Savunpoistopelti 24. KSUC3 hälytystulot 30. Lämmityspatteri 25. ModBus I/O 26. Tulosta asetukset 27. Muuta salasana 31. Valitse ilmaisinryhmä Valikkokaavio. (Valikoiden numerot viittaavat alla oleviin selostuksiin.) Painikkeen painallus lepotilassa avaa päävalikon. Lepotilassa näytetään lyhyt yhteenveto järjestelmän tilasta. Mahd. viat tai muut kiinnostavat seikat näytetään lyhenteinä. ILMAISIN 5 (ORJA 2) PÄÄVALIKKO Loki Virhe: Huolto: EI Piiri- EI virta: 1 Palautus Manuaalinen SPJ-testi Palo: 5. EI Ι= 10mA Tästä pääset lukemaan lokia. Lokiin on kirjattu 99 viimeistä tapahtumaa. Loki sisältää tiedot kaikista vioista ml. aikaleimat. PELTI 1 (ORJA 0) Moottori: Päälle Asento: Päällä 4. Pellin tila voidaan lukea reaaliajassa. Pelleillä voi olla 3 eri tilaa. Päällä, pois ja keskiasento. Lisäksi näytetään saako peltimoottori jännitteen KSUB:lta. Ilmaisinten tila näytetään reaaliajassa. Piirissä virta kulkee ilmaisimen läpi. Lepovirta on noin 10 ma. Ilmaisimen likaantuessa virta kasvaa. 20 ma:n kohdalla annetaan huoltohälytys. Silloin on aika puhdistaa ilmaisimet. Palohälytyksen yhteydessä virta on noussut yli 40 ma. Hälytys voidaan näin paikallistaa tarkemmin lukemalla tämä virta. Rele1 = 1 Pakkoavaus = EI Rele2 = 1 Ulk.hälytys = EI Summa = 0 Ulk.yö = EI Palo = 0 OrjaPäivä = EI 6. Kaikkia KSUA:n tuloja ja lähtöjä voidaan seurata reaaliajassa. OrjaPäivä on päiväkäyttötilapyyntö joltakin orjayksiköltä. 7

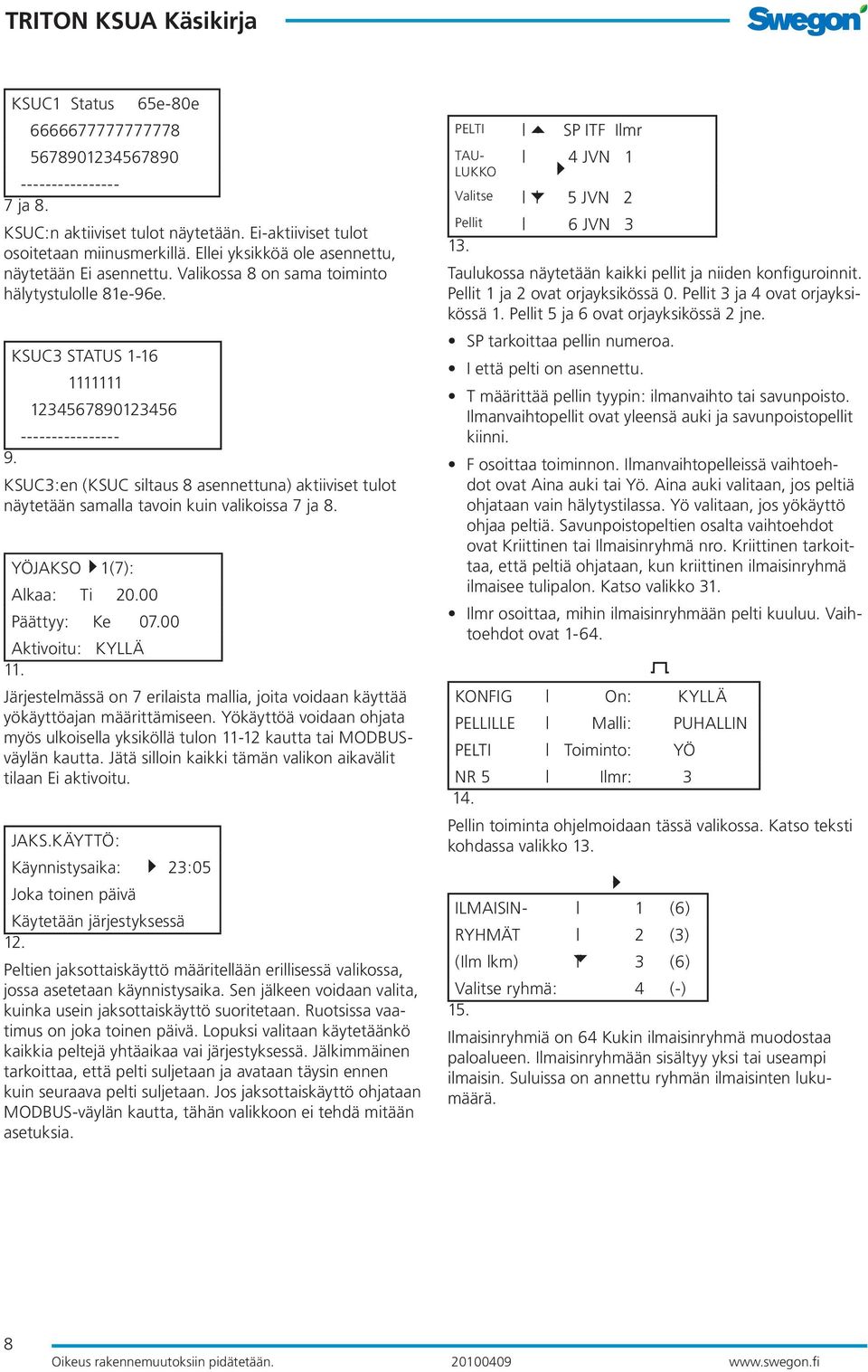

8 KSUC1 Status 65e-80e ja 8. KSUC:n aktiiviset tulot näytetään. Ei-aktiiviset tulot osoitetaan miinusmerkillä. Ellei yksikköä ole asennettu, näytetään Ei asennettu. Valikossa 8 on sama toiminto hälytystulolle 81e-96e. KSUC3 STATUS KSUC3:en (KSUC siltaus 8 asennettuna) aktiiviset tulot näytetään samalla tavoin kuin valikoissa 7 ja 8. YÖJAKSO 1(7): Alkaa: Ti Päättyy: Ke Aktivoitu: KYLLÄ 11. Järjestelmässä on 7 erilaista mallia, joita voidaan käyttää yökäyttöajan määrittämiseen. Yökäyttöä voidaan ohjata myös ulkoisella yksiköllä tulon kautta tai MODBUSväylän kautta. Jätä silloin kaikki tämän valikon aikavälit tilaan Ei aktivoitu. JAKS.KÄYTTÖ: Käynnistysaika: 23:05 Joka toinen päivä Käytetään järjestyksessä 12. Peltien jaksottaiskäyttö määritellään erillisessä valikossa, jossa asetetaan käynnistysaika. Sen jälkeen voidaan valita, kuinka usein jaksottaiskäyttö suoritetaan. Ruotsissa vaatimus on joka toinen päivä. Lopuksi valitaan käytetäänkö kaikkia peltejä yhtäaikaa vai järjestyksessä. Jälkimmäinen tarkoittaa, että pelti suljetaan ja avataan täysin ennen kuin seuraava pelti suljetaan. Jos jaksottaiskäyttö ohjataan MODBUS-väylän kautta, tähän valikkoon ei tehdä mitään asetuksia. PELTI SP ITF Ilmr TAU- 4 JVN 1 LUKKO Valitse 5 JVN 2 Pellit 6 JVN Taulukossa näytetään kaikki pellit ja niiden konfiguroinnit. Pellit 1 ja 2 ovat orjayksikössä 0. Pellit 3 ja 4 ovat orjayksikössä 1. Pellit 5 ja 6 ovat orjayksikössä 2 jne. SP tarkoittaa pellin numeroa. I että pelti on asennettu. T määrittää pellin tyypin: ilmanvaihto tai savunpoisto. Ilmanvaihtopellit ovat yleensä auki ja savunpoistopellit kiinni. F osoittaa toiminnon. Ilmanvaihtopelleissä vaihtoehdot ovat Aina auki tai Yö. Aina auki valitaan, jos peltiä ohjataan vain hälytystilassa. Yö valitaan, jos yökäyttö ohjaa peltiä. Savunpoistopeltien osalta vaihtoehdot ovat Kriittinen tai Ilmaisinryhmä nro. Kriittinen tarkoittaa, että peltiä ohjataan, kun kriittinen ilmaisinryhmä ilmaisee tulipalon. Katso valikko 31. Ilmr osoittaa, mihin ilmaisinryhmään pelti kuuluu. Vaihtoehdot ovat KONFIG On: KYLLÄ PELLILLE Malli: PUHALLIN PELTI Toiminto: YÖ NR 5 Ilmr: Pellin toiminta ohjelmoidaan tässä valikossa. Katso teksti kohdassa valikko 13. ILMAISIN- 1 (6) RYHMÄT 2 (3) (Ilm lkm) 3 (6) Valitse ryhmä : 4 ( - ) 15. Ilmaisinryhmiä on 64 Kukin ilmaisinryhmä muodostaa paloalueen. Ilmaisinryhmään sisältyy yksi tai useampi ilmaisin. Suluissa on annettu ryhmän ilmaisinten lukumäärä. 8

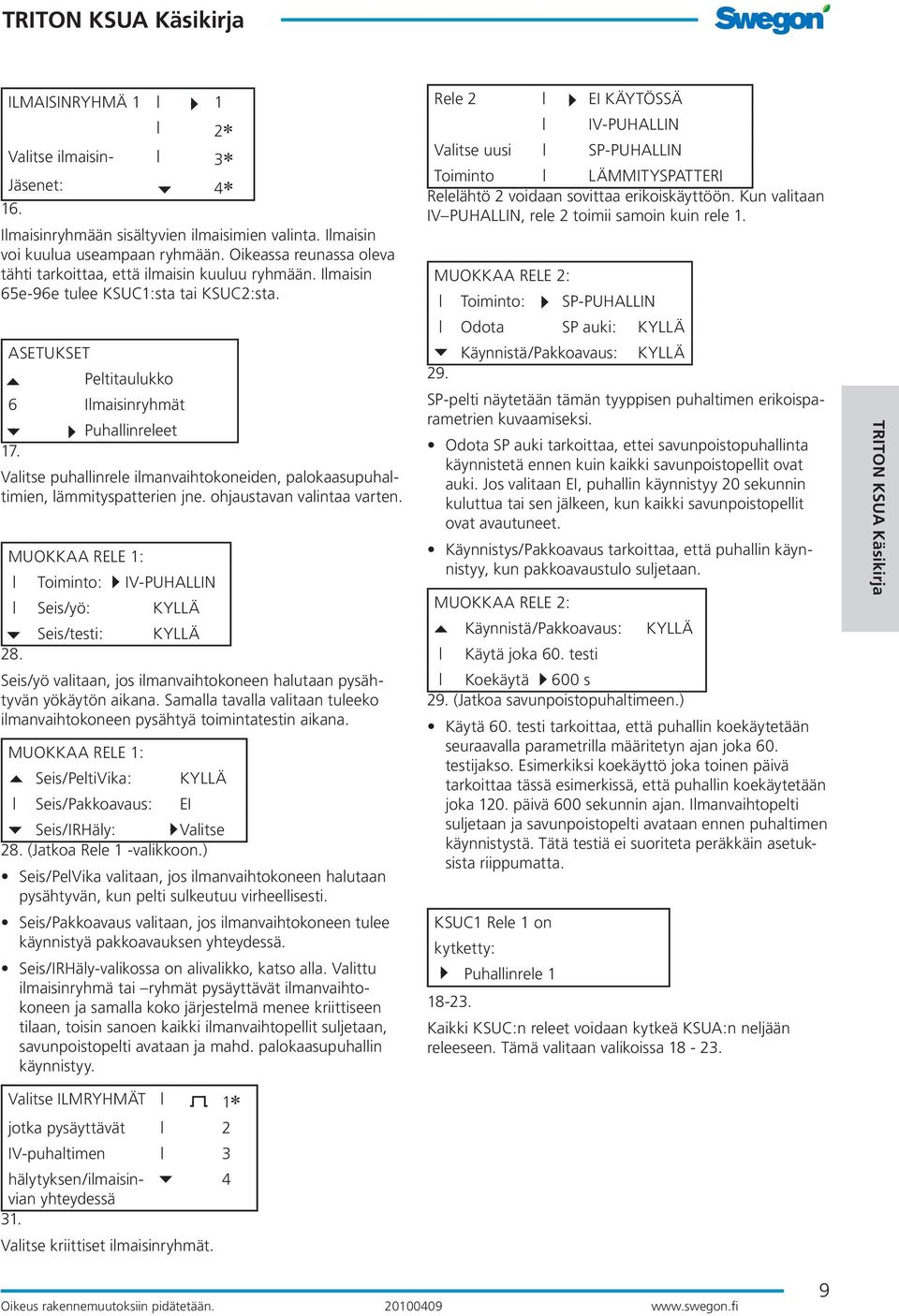

9 ILMAISINRYHMÄ Valitse ilmaisin- 3 Jäsenet: Ilmaisinryhmään sisältyvien ilmaisimien valinta. Ilmaisin voi kuulua useampaan ryhmään. Oikeassa reunassa oleva tähti tarkoittaa, että ilmaisin kuuluu ryhmään. Ilmaisin 65e-96e tulee KSUC1:sta tai KSUC2:sta. ASETUKSET Peltitaulukko 6 Ilmaisinryhmät Puhallinreleet 17. Valitse puhallinrele ilmanvaihtokoneiden, palokaasupuhaltimien, lämmityspatterien jne. ohjaustavan valintaa varten. MUOKKAA RELE 1: Toiminto: IV-PUHALLIN Seis/yö: KYLLÄ Seis/testi: KYLLÄ 28. Seis/yö valitaan, jos ilmanvaihtokoneen halutaan pysähtyvän yökäytön aikana. Samalla tavalla valitaan tuleeko ilmanvaihtokoneen pysähtyä toimintatestin aikana. MUOKKAA RELE 1: Seis/PeltiVika: KYLLÄ Seis/Pakkoavaus: EI Seis/IRHäly: Valitse 28. (Jatkoa Rele 1 -valikkoon.) Seis/PelVika valitaan, jos ilmanvaihtokoneen halutaan pysähtyvän, kun pelti sulkeutuu virheellisesti. Seis/Pakkoavaus valitaan, jos ilmanvaihtokoneen tulee käynnistyä pakkoavauksen yhteydessä. Seis/IRHäly-valikossa on alivalikko, katso alla. Valittu ilmaisinryhmä tai ryhmät pysäyttävät ilmanvaihtokoneen ja samalla koko järjestelmä menee kriittiseen tilaan, toisin sanoen kaikki ilmanvaihtopellit suljetaan, savunpoistopelti avataan ja mahd. palokaasupuhallin käynnistyy. Valitse ILMRYHMÄT 1 jotka pysäyttävät 2 IV-puhaltimen 3 hälytyksen/ilmaisinvian 4 yhteydessä 31. Valitse kriittiset ilmaisinryhmät. Rele 2 EI KÄYTÖSSÄ IV-PUHALLIN Valitse uusi SP-PUHALLIN Toiminto LÄMMITYSPATTERI Relelähtö 2 voidaan sovittaa erikoiskäyttöön. Kun valitaan IV PUHALLIN, rele 2 toimii samoin kuin rele 1. MUOKKAA RELE 2: Toiminto: SP-PUHALLIN Odota SP auki: KYLLÄ Käynnistä/Pakkoavaus: KYLLÄ 29. SP-pelti näytetään tämän tyyppisen puhaltimen erikoisparametrien kuvaamiseksi. Odota SP auki tarkoittaa, ettei savunpoistopuhallinta käynnistetä ennen kuin kaikki savunpoistopellit ovat auki. Jos valitaan EI, puhallin käynnistyy 20 sekunnin kuluttua tai sen jälkeen, kun kaikki savunpoistopellit ovat avautuneet. Käynnistys/Pakkoavaus tarkoittaa, että puhallin käynnistyy, kun pakkoavaustulo suljetaan. MUOKKAA RELE 2: Käynnistä/Pakkoavaus: KYLLÄ Käytä joka 60. testi Koekäytä 600 s 29. (Jatkoa savunpoistopuhaltimeen.) Käytä 60. testi tarkoittaa, että puhallin koekäytetään seuraavalla parametrilla määritetyn ajan joka 60. testijakso. Esimerkiksi koekäyttö joka toinen päivä tarkoittaa tässä esimerkissä, että puhallin koekäytetään joka 120. päivä 600 sekunnin ajan. Ilmanvaihtopelti suljetaan ja savunpoistopelti avataan ennen puhaltimen käynnistystä. Tätä testiä ei suoriteta peräkkäin asetuksista riippumatta. KSUC1 Rele 1 on kytketty: Puhallinrele Kaikki KSUC:n releet voidaan kytkeä KSUA:n neljään releeseen. Tämä valitaan valikoissa

10 ASETUKSET ModBus I/O Tulosta aset. Muuta salasana 26. Tätä toimintoa käytetään asennuksen dokumentointiin. MODBUS-porttia käytetään lähtönä ja se kytketään sovittimella KS232 PC:n sarjaliikenneporttiin. PC:ssä käytetään tiedonsiirto-ohjelmaa, kuten Windows hyperterminal. Se on vakio-ohjelma useimmissa PC:issä. Parametrit ovat 9600 bps, 8 bits, no parity. Emulointi TTY ja fontti Courier new. Tuloste voidaan sitten tallentaa tiedostoksi tai paperille. Tulostuksen ajaksi MODUS-liitäntä pitää irrottaa. MODBUSin kuvaus. KSUA toimii orjana ja se pitää kytkeä MODBUS-palvelimeen. Standardin mukaan palvelimen pitää selkeästi määrittää 1 johtimessa ennen kuin tiedonsiirto voi alkaa. Tämä voidaan tehdä asentamalla vastus +5V tai 0V johtimeen tai ohjelmallisesti lähettämällä looginen 1 ennen lähetystä. Katso kyseisen palvelimen kuvaus. MODBUS mahdollistaa koko laitteiston tehokkaan valvonnan. Sen kautta saadaan tietoa yksittäisten peltien asennosta, ilmaisinten hälytyksistä sekä kokonaiskuva kaikista hälytyksistä. MODBUSin kautta voidaan myös ohjata yö/ päiväkäyttöä, peltien liikekäyttöä ja palautusta sekä paljon muuta. Tiedonsiirtovalikossa voidaan asettaa osa MOD- BUSin asetuksista. Vakioasetukset ovat 9600 bps ja osoite 10. RTU-tila on aina käytössä. Modbus over TCP/IP on valinnaisvaruste. Katso erillinen kuvaus. Vianetsintä. KSUA:n erityisten tilavalikoiden avulla voidaan suorittaa järjestelmän yksiköiden vianetsintä. Yksi mahdollinen vian syy on se, että useille orjayksiköille on annettu sama osoite. Tämä vika ei selviä vianetsinnällä. Siksi on äärimmäisen tärkeää, että osoitteistaminen tehdään oikein asennusvaiheessa. Työvaiheet. Jos järjestelmään tulee jokin vika, aloita lukemalla loki. Lokissa on tietoa tapahtuneesta. Vian lähde voidaan sitten rajata 6 tilavalikon avulla tai tarkastamalla kaikki pellit yksi kerrallaan. Kannattaa katsoa I/O releiden ja tulojen tilakuva valikossa 6. Siitä nähdään onko jokin ulkoinen järjestelmä aiheuttanut sen, että KSUA on mennyt erityiseen tilaan. Voi olla hyvin työlästä selvittää mikä osajärjestelmä on aiheuttanut vian. KSUA:ssa on työkaluja vianetsintää varten. Etsi orjayksiköt. Asennetut orjayksiköt on helppo nähdä valikossa 4. Valitsinta kiertämällä voidaan käydä läpi kaikki kyseisen orjayksikön pellit. Jos yhteys johonkin orjayksikköön puuttuu, se näytetään valikon alareunassa. Savuilmaisinvika. Ei ole mitenkään harvinaista, että savuilmaisimiin tulee jokin vika. Siirry valikkoon 5 ja lue kyseisen ilmaisimen virta. Sen pitää 10 ma lepotilassa. Jos virta on noin 20 ma, annetaan huoltohälytys ja ilmaisin tulee puhdistaa. Ilmaisimen likaantuessa virta kasvaa jatkuvasti, kunnes saavutetaan hälytysraja 40 ma. Tällöin annetaan savuhälytys, joka vaikuttaa koko järjestelmään. Automaattisen toimintatestin jälkeen tarvitaan nollaus käsin. Luultavasti "Puhallin 1" lähtö on liitetty väärään tuloon ilmanvaihtolaitteistossa, joka tällöin lukittuu. Yökäytön jälkeen tarvitaan nollaus käsin. Edellytys: yökäyttösignaali ilmanvaihtokoneesta KSUA:han. Lukitus voi tapahtua, jos KSUA osoittaa yökäyttöä ja lähettää iv-koneeseen puhallinlukitussignaalin Puhallin 1 -lähdön kautta. Tämä lukitus voidaan deaktivoida määrittämällä, ettei yöaikaan tapahdu puhallinlukitusta. Puhallin lukittuu edelleen savunilmaisimen lauetessa ja toimintatestissä. Muuta. Myös vianetsintäkappale KSUB:n kuvauksessa. Siinä on paljon vinkkejä liittyen mm. pellin kytkentään liittyviin vikoihin. 10

11 Sähkö- ja elektroniikkaromun hävittäminen (koskee EU:ta sekä muita eurooppalaisia maita, joissa on erityinen keräysjärjestelmä) Jos tuotteessa tai sen pakkauksessa on tämä symboli, sitä ei saa hävittää talousjätteen mukana. Se pitää sen sijaan toimittaa käytettyjen sähkö- ja elektroniikkalaitteiden keräyspisteeseen. Huolehtimalla siitä, että tämä tuote hävitetään asianmukaisesti autat välttämään haitalliset vaikutukset ympäristölle ja ihmisten terveydelle, jotka tämän tuotteen virheellinen käsittely voisi aiheuttaa. Materiaalien kierärtys vähentää luonnonvarojen kulutusta. Lisätietoa tuotteen kierrätyksestä saat jätehuoltoviranomaisilta, jätehuoltoyhtiöstäsi tai tuotteen jälleenmyyjältä. 11
