1 lindab yksinkertaistamme rakentamis- LindabPalopeltien ohjausjärjestelmä Käyttöohje Versio maaliskuu 2018
2 Sisältö 1. Järjestelmän kuvaus Komponentit 2.1 FDS-M-ohjauskeskus FDS-S-peltimoduuli Ohjauskeskuksen asennus (korkeintaan 4 peltiä) 3.1 Ohjauskeskuksen virtalähde Paikallisten palopeltien liittäminen (korkeintaan 4) Paikallisten savuilmaisimien liittäminen (korkeintaan 4) Peltimoduulin liittäminen ohjauskeskukseen ja ensimmäiseen virtalähteeseen Peltimoduulien asennus 4.2 Palopellin kytkentä peltimoduuliin Savuilmaisimen kytkentä peltimoduuliin Peltimoduulien väliset kytkennät Väylävahvistimen kytkentä peltimoduuliin Ulkoiset signaalit 5.1 Ulkoiset tulevat hälytykset Ulkoiset lähtevät hälytykset Sammuta iv-kone -signaalin liittäminen Kokoonpanoesimerkkejä Käyttöönotto 6.1 Valitse maa Käyttöoikeus Päävalikot Tila Palopeltien käyttöönotto Maa Automaattinen osoitteenmääritys Manuaalinen osoitteenmääritys Ilmaisimien lisääminen ohjauskeskukseen Lohkojen määrittely Tiedonsiirto Aktivointi/deaktivointi (järjestelmä) Resetoinnit Muut Asetukset Tapahtumaloki
3 1. Järjestelmän kuvaus Palopeltijärjestelmän (Fire Damper System, FDS) avulla voit syöttää ja testata jopa 60 palopeltiä ja valvoa niitä. Voit liittää järjestelmään myös savuilmaisimia ja valvoa niitä. Järjestelmä on suunniteltu vain 24 V:n palopeltien syöttämiseen. Järjestelmä koostuu seuraavista osista: FDS-M FDS-S FDS-P FDS-R FDS-RB FDS-DD FDS-CD Muuntaja Ohjauskeskus Peltimoduuli Väylävahvistin Relemoduuli Savuilmaisimet Palopellit FDS-M Ohjauskeskus 230 V Tiedonsiirto (2-tulo) 24 V (2-tulo) Tiedonsiirto + 24 V (4-tulo) 4 palopeltiä 4 savuilmaisinta voidaan kytkeä paikallisesti ohjauskeskukseen. 1 FDS-P 10 FDS-S 10 PALOPELTIÄ 10 FDS-CD/DD 1 FDS-P 10 FDS-S 10 PALOPELTIÄ 10 FDS-CD/DD 1 FDS-P 10 FDS-S 10 PALOPELTIÄ 10 FDS-CD/DD Jos tiedonsiirtokaapeli on pidempi kuin 300 m tai jos on yli 30 FDS-S -peltimoduulia järjestelmässä tarvitaan FDS-R väylävahvistin. FDS-R Väylävahvistin Kuva 1 FDS - Toimintakaavio
4 2. Komponentit FDS-M Ohjauskeskus FDS-S Peltimoduuli FDS-P Muuntaja FDS-R Väylävahvistin Järjestelmän ohjauskeskus (päälaite). Pystyy viestimään jopa 60 palopellin ja 60 savuilmaisimen kanssa. 4 palopeltiä ja 4 savuilmaisinta voidaan kytkeä suoraan (paikallisesti) FDS- M:ään. Laitteeseen voidaan kytkeä 1 palopelti ja 1 savuilmaisin. Muuntaja antaa 24V sähkön 10 peltimoduulille. Tarvitaan, jos järjestelmään liitetään yli 30 peltimoduulia tai jos tiedonsiirtokaapelin pituus on yli 300 metriä. FDS-RB Relemoduuli Palopellit FDS-DD/FDS-CD Savuilmaisimet Relemoduulia käytetään: - Sammuta iv-kone -signaalin kytkentään - Ulkoisten hälytysten liittämiseen 24 V:n toimilaitteilla varustetut pyöreät ja suorakulmaiset palopellit Optiset savuilmaisimet voidaan asentaa kaiken tyyppisiin tiloihin. FDS-CD: kattosavuilmaisin FDS-DD: kanavasavuilmaisin Katso lisätietoja eri komponenteista niiden teknisistä tiedoista
5 2.1 FDS-M-ohjauskeskus FDS-M-ohjauskeskus on esiohjelmoitu ohjain, jossa on sisäinen näyttö. Näytössä on taustavalaistus, ja valikoiden käyttö ja ohjaus tapahtuvat helposti edessä olevilla painikkeilla ja kahdella LED-ilmaisimella, jotka ilmoittavat hälytyksistä ja kirjoittamisesta C 1 4 Kuva 2 FDS-M-ohjauskeskus 1. Ylös/alas-painikkeet: mahdollistaa liikkumisen valikoissa 2. Back -painike: vie takaisin edelliselle sivulle 3. Enter -painike: vie valikkosivulle 4. -painike: mahdollistaa arvon muuttamisen 5. Punainen LED-hälytysvalo vilkkuu hälytystilanteessa 6. Keltainen kirjoittamisen LED-merkkivalo vilkkuu, kun nykyisen sivun arvoja voi muuttaa 7. Punainen painike: vie hälytysten kuittaussivulle 8. C-painike: poistu arvojen muokkauksesta Laitteen alareunassa oleva piirilevy mahdollistaa johdotuskomponenttien helpon kytkemisen FDS-M-koteloa avaamatta. B A N +C S2_1 S6_1 +C S2_2 S6_2 +C S2_3 S6_3 +C S2_4 S6_4 AGND A01 GD0 D01 GD0 D02 GD0 D03 GD0 D04 GD0 D05 D06 D AGND Pt GD0 +C Ext1 Ext2 Ack RS485 Peltimoduuli A:han ja B:hen SAMMUTA IV-KONE A S TOIMILAITTEIDEN TILATIEDOT TOIMILAITTEET HÄLY- TYS SAVUILMAISIMET HÄLYTYS Kuva 3. PCB FDS-M:stä
6 2.2 FDS-S-peltimoduuli FDS-S-peltimoduuli on moduuli, joka valvoo ja testaa palopeltejä ja savuilmaisimia. 1. Jatkuvasti palava vihreä: laitteelle on annettu osoite ja se toimii. Ei ilmoitettuja hälytyksiä. 2. Jatkuvasti palava oranssi: huoltohälytys (tiedonsiirto tai likainen savuilmaisin) 3. Jatkuvasti palava punainen: (Palo)hälytys Kuva 4. Peltimoduuli Sisäinen piirilevy mahdollistaa yhden palopellin virtalähteen, kahden asentokytkimen ja yhden savuilmaisimen kytkemisen. Ulkoinen pikaliitin mahdollistaa peltimoduulien helpon yhdistämisen V AC/DC G G0 A B ~ + S2 Palopeltien sähkönsyöttö Toimilaitteiden asentotiedot G0 S6 G0 + Savuilmaisin RS485 EXOline / Modbus Kuva 5. Sisäinen piirilevy FDS-S-järjestelmästä

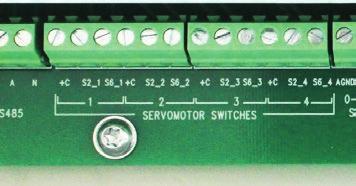

7 3. Ohjauskeskuksen asennus (korkeintaan 4 peltiä) 3.1 Sähkönsyöttö ohjauskeskukseen Tuo 230 V:n virtaa ohjauskeskukseen. FDS-M L N G 3.2 Paikallisten palopeltien liittäminen (korkeintaan 4) Liitä paikallisten palopeltien virtalähde ja asentokytkimet ohjauskeskukseen. Ohjauskeskukseen (FDS-M) voidaan kytkeä suoraan enintään neljä palopeltiä. Palopellin kaapelit FDS-M +CS2_1 S6_1 +CS2_2 S6_2 Palopelti 1 S1 S4S2 S6 Palopelti 2 S1 S4S2 S6 Syöttö 24 V Kytkimet FDS-M G0D01 G0D02G0D03G0D04 Huomio! Kaapelien värit voivat vaihdella toimilaiteversiosta riippuen. Kaapelien numerot ( V:n syötölle, 1 6 kytkimille) pysyvät samoina kaikissa moottoriversioissa. Palopelti Palopelti
8 3.3 Paikallisten savuilmaisimien liittäminen (korkeintaan 4) Liitä paikalliset savuilmaisimet ohjauskeskukseen. Ohjauskeskukseen (FDS-M) voidaan kytkeä suoraan enintään neljä savuilmaisinta. Kattosavuilmaisin Kanavasavuilmaisin FDS-M FDS-M Savuilmaisin L1in L2 2,2 kω L1out Savuilmaisin 1 2 2,2 kω FDS-M-kytkintaulun n.4 2,2 kω:n vastukset. 3 Siirrä 2,2 kω:n vastus FDS-M-kytkintaulusta savuilmaisimiin kuvan 3 osoittamalla tavalla kutakin FDS-M-laitteeseen suoraan kytkettyä savuilmaisinta (FDS-CD tai FDS-DD) varten. Katso kytkentä yllä olevasta kytkentäkaaviosta
9 4. Peltimoduulien asennus Jos järjestelmässä on peltimoduuli (FDS-S), ensimmäinen peltimoduuli on varustettava muuntajalla (FDS-P). 4.1 Peltimoduulin liittäminen ohjauskeskukseen ja ensimmäiseen muuntajaan - Tuo 230 V:n virtaa FDS-M-laitteeseen sivulla 7 kohdassa 3.1 kuvatulla tavalla. - Tuo 230 V:n virtaa FDS-P-muuntimeen. - Tuo virtaa ensimmäiseen peltimoduuliin G0- ja G-nastojen kautta. - Yhdistä FDS-M-ohjauskeskuksesta tuleva signaali A- ja B-nastoihin. 230 V 24 V (2-tulo) 230 V Tiedonsiirto (2-tulo) FDS-M B A 0 24V 0 230V FDS-P FDS-S G G0 A B G G0 A B 0 24 V V
10 4.2 Palopeltien liittäminen peltimoduuliin Yhtä peltimoduulia kohti sallitaan yksi palopelti. 24 V Tilatiedot (4-tulo) FDS-S Palopelti 1 2 S2 S1 S6 S4 Syöttö 24 V Kytkimet
11 4.3 Savuilmaisimen liittäminen peltimoduuliin Yhtä peltimoduulia kohti sallitaan yksi savuilmaisin. Kattosavuilmaisin Kanavasavuilmaisin FDS-S FDS-S Savuilmaisin 2,2 k Ω Savuilmaisin 2,2 k Ω L1in L2 L1out FDS-S-kytkintaulun n.1 2,2 kω:n vastus. Siirrä 2,2 kω:n vastus FDS-S-kytkintaulusta savuilmaisimiin kuvan 3 osoittamalla tavalla. 3 Katso kytkentä yllä olevasta kytkentäkaaviosta
12 4.4 Peltimoduulien väliset kytkennät 230 V 24 V (2-tulo) 230 V Tiedonsiirto (2-tulo) FDS-S G G0 A B HUOMAA RS485-kytkentää (A ja B) varten suositellaan käyttämään RS485-vakiokaapelia, 2-johtimista suojattua ja kierrettyä parijohtoa. Katso alta suositus kaapelin poikkileikkaukseksi. Asentajan tulee aina varmistaa kytkennät nykyisen asennusympäristön mukaan. FDS-S G G0 A B Kaapelin maksimipituus Peltimoduulien maksimimäärä Kaapeli mm² Vastus 30 m 10 2,5 mm² 8 ohmia/1000 m 70 m 5 2,5 mm² 8 ohmia/1000 m 20 m 10 1,5 mm² 14 ohmia/1000 m 40 m 5 1,5 mm² 14 ohmia/1000 m HUOMIO! 2-johtiminen suojattu ja kierretty RS485-kaapeli on kytkettävä FDS-S:n G0-liitäntään jokaisessa ensimmäisessä muuntajan jälkeisessä peltimoduulissa alla olevan kytkentäkaavion mukaisesti. 230 V 230 V 230 V 230 V FDS-M 230 VAC 24 VAC TRAFO xx 230 VAC 24 VAC TRAFO xx Maks. 300 m 230 VAC 24 VAC TRAFO xx Maks. 300 m RS485 B A N A B A B RS485 Tiedot - + RS485 Tiedot - + A B FDS-R G G0 A FDS-S B G G0 A FDS-S B G G0 A FDS-S B G G0 A FDS-S B G G0 A B G G0 A B FDS-S FDS-S
13 4.5 Väylävahvistimen liittäminen peltimoduuliin Väylävahvistimen(FDS-R) liittäminen 230 V 24 V (2-tulo) 230 V Tiedonsiirto (2-tulo) 230 V 230 V 30 FDS-S FDS-S G G0 B A FDS-S G G0 B A FDS-R L N DATA0+ DATA0- DATA1+ DATA1- FDS-S G G0 A FDS-S B G G0 B A 230V + - Output DC 24V 0,5A Input AC V L(+) N(-) Data+ Data+ Data- Data- V+ GND Data+ Data
14 5. Ulkoiset signaalit 5.1 Ulkoiset tulevat hälytykset FDS-M-ohjauskeskus voi vastaanottaa kaksi ulkoista hälytystä (NO-liitäntä). Nämäkin hälytykset voidaan kuitata ulkopuolelta. FDS-M +C Ext1 Ext2 Ack 5.2 Ulkoiset lähtevät hälytykset FDS-M-ohjauskeskus voi lähettää 2 ulkoista hälytystä, palohälytyksen (A) ja huoltohälytyksen (S) 24 V:n jännitteellä toimivien releiden kautta (FDS-RB-relemoduuli, NC-liitäntä). FDS-M GD0 A D06 S D V FDS-M GD0 A D06 S D07 24 V 24 V 24 V Ohjaustulon rele I 13 Ohjaustulon rele II 14 Ohjaustulon rele III 20 Ohjaustulo, yhteinen, 24 V AC 31 Lähtörele I 32 Lähtörele II 33 Lähtörele III rele I 12 rele II rele III
15 5.3 Sammuta iv-kone -signaalin kytkentä Ohjauskeskus voi sammuttaa iv-koneen 24 V:n jännitteellä toimivan releen kautta (FDS-RB-relemoduuli). FDS-M STOP-AHU GD0 D05 FDS-M 12 Ohjaustulon rele I 13 Ohjaustulon rele II 14 Ohjaustulon rele III 20 Ohjaustulo, yhteinen, 24 V AC 31 Lähtörele I 32 Lähtörele II 33 Lähtörele III STOP-AHU GD0 D05 24 V 24 V rele I rele II rele III V 5.4 Kokoonpanoesimerkki Jos sinulla on... tarvitset palopeltiä: - 3 peltiä liitetään suoraan FDS-M-laitteeseen - 11 liitetään FDS-S-peltimoduuleihin + IV-koneliitäntä 36 palopeltiä: - 2 peltiä kytketään suoraan FDS-M-laitteeseen - 34 kytketään FDS-S-peltimoduuleihin + IV-koneliitäntä + Ulkoinen lähtevä palohälytys FDS-M... FDS-S... FDS-P... FDS-R... FDS-RB... FDS-M... FDS-S... FDS-P... FDS-R... FDS-RB jos logiikka (NO tai NC) on sama molemmissa liitännöissä (IV-kone ja ulkoinen lähtevä hälytys) 2 jos liitännöissä (IV-kone ja ulkoinen lähtevä hälytys) on eri logiikka (NO tai NC)
16 6. Käyttöönotto Näyttöpainikkeet yksi askel takaisin (vasen) Näytä hälytykset Siirry ylös Kirjoituksen keltainen Hälytyksen punainen LED-merkkivalo - Lindab FDS -ohjauskeskus Valitse maa: Ei valittu C Poistu arvojen muokkauksesta Siirry alas Syötä (oikea) Siirry valikossa ylös ja alas - ja -painikkeiden avulla Valitse painamalla -painiketta. Vahvista Palaa yksi askel taaksepäin painamalla -painiketta. Muokkaa painamalla -painiketta ja käytä sitten ja -painikkeita. 6.1 Valitse maa - Lindab FDS -ohjauskeskus Valitse maa: Ei valittu Paina ja valitse maa painamalla ja Vahvista painamalla Järjestelmän tila näkyy ohjauskeskuksen näytöltä. Näytä laiteohjelmistoversio ja IP-osoite painamalla Näytä päivämäärä ja kellonaika painamalla uudelleen. Palaa päävalikkoon painamalla *HUOMAA Järjestelmän tila voi olla: - Ei aktiivinen - Normaali käyttö - Testaus käynnissä -painiketta. -painiketta - Lindab FDS -ohjauskeskus A hälytykset : 0 Huoltohälytykset : 0 Vapaana*
17 6.2 Käyttöoikeus - Lindab FDS -ohjauskeskus A hälytykset : 0 Huoltohälytykset : 0 Ei aktiivinen* Käyttöoikeus 6.3 Päävalikko Ensimmäisen SISÄÄNKIRJAUTUMISEN jälkeen paina nähdäksesi päävalikon. Käyttöoikeus Tila Käyttöönotto Asetukset Tapahtumaloki Sisäänkirjautuminen - Lindab FDS -ohjauskeskus A hälytykset : 0 Huoltohälytykset : 0 Vapaana* Paina syöttääksesi salasanan. Sisäänkirjautuminen Syötä salasana:xxxx Nykyinen taso: ei mitään HUOMAA KÄYTTÄJÄN oletussalasana: 1332 Vain lukuoikeudet ja pääsy tila-, asetus- ja tapahtumalokivalikoihin. YLLÄPITÄJÄN oletussalasana: 2132 Pääsy kaikkiin toimintoihin. Nykyinen taso muuttuu automaattisesti syötetyn salasanan mukaan
18 6.4 Tila Siirry valikossa ylös ja alas - ja -painikkeiden avulla Valitse painamalla -painiketta. Palaa yksi askel taaksepäin painamalla -painiketta. Muokkaa painamalla -painiketta ja käytä sitten ja -painikkeita. Käyttöoikeus Tila Käyttöönotto Asetukset Palopellin tila Valitse palopelti Pelti: 1 60 Palopelti: 1 Asento: Välissä As. virhe: Kyllä As. hälytys: Kyllä Ilmaisimen tila Valitse ilmaisin Ilmaisin: 1 60 Ilmaisin: 1 Ilm. tila: Ilm. hälytys: Ei Osion tila Lohkon status Lohko: 1 Status: Pelti 1 6 I/O DI DI1:OFF DI5:ON DI2:ON DI6:OFF DI3:OFF DI7:OFF DI4:ON DI8:OFF UI1:OFF UI2:ON UI3:OFF UI4:ON DO DO1:ON DO5:ON DO2:ON DO6:OFF DO3:ON DO7:OFF DO4:ON AI AI1:0.0 UI1:0.0 AI2:0.0 AI3:0.0 AI4:
19 AO AO1:0.0 AO5:0.0 AO2:0.0 AO3:0.0 AO4:0.0 Peltien liikeajat Valitse pelti moduuli: > Peltimoduuli: 1 Liikeaika: Kiinni Auki 8 23 s. Peltimoduuli: 1 Alkup. liikeaika: Kiinni Auki 7 25 s. Resetoi ilmaisimet Resetoi ilmaisin/ilmaisimet Ilmaisinnro: 0 (# 0 tarkoittaa kaikkia) Resetointi: EI
20 6.5 Käyttöönotto Käyttöoikeus Tila Käyttöönotto Asetukset Maa Osoitteenmääritys Lohkot Tiedonsiirto Aktivointi/deaktivointi Resetoinnit Muut Maa Automaattinen osoitteenmääritys Maa Automaattinen osoitteenmääritys tarkoittaa, että pellin numero ja sen IP-osoite määritetään automaattisesti järjestelmään järjestyksessä painamalla FDS-S:n oikeaa painiketta alla kuvatulla tavalla. HUOMIO! Maa Muut maat FDS-S-peltimoduuleihin liitettyjen peltien osoitteenmääritys voidaan tehdä joko AUTOMAATTISESTI tai MANUAALISESTI. Suoraan FDS-M-ohjauskeskukseen liitettyjen peltien osoitteenmääritys voidaan tehdä vain MANUAALISESTI. Siirry ohjauskeskuksen OSOITTEENMÄÄRITYS-näyttöön. Valitse maa painamalla ja Osoitteenmääritys Palaa painamalla Automaattinen Manuaalinen Lisää yksittäinen ilmaisin Automaattinen osoitteenmääritys Osoitteenmääritystila: EI
21 Vaihda OSOITTEENMÄÄRITYSTILA EI-valinnasta KYL- LÄ-valintaan painamalla ja käyttämällä ja -painikkeita Autom. osoitteenmääritystila Manuaalinen osoitteenmääritys Manuaalinen osoitteenmääritys tarkoittaa, että käyttäjä määrittää manuaalisesti pellin numeron ja sen IP-osoitteen painamalla FDS-S:n painikkeita alla kuvatulla tavalla. Osoitteenmääritystila: EI Siirry ohjauskeskuksen OSOITTEENMÄÄRITYS-näyttöön. Osoitteenmääritys Autom. osoitteenmääritystila Osoitteenmääritystila: KYLLÄ Paina jokaisen järjestelmään liitetyn peltimoduulin sisällä OIKEANPUOLEISTA PAINIKETTA: moduuleille annetaan ensimmäinen vapaa osoite. Automaattinen Manuaalinen Lisää yksittäinen ilmaisin Valitse moduuli Moduuli: > Kun kaikille peltimoduuleille on annettu osoite palataan takaisin ohjauskeskuksen osoitteenmääritystilaan. Paina ja vaihda ja -painikkeilla OSOITTEENMÄÄRITYSTILA KYLLÄ-valinnasta EI-valintaan Moduuli: 1 60 Sarjanro: Aktivoi? KYLLÄ Vahvista? -- Muokkaa kunkin järjestelmään liitetyn peltimoduulin osoitetta pitämällä VASENTA PAINIKETTA painettuna ja määrittämällä uusi osoite YLÖS-/ALAS-/ OIKEA-painikkeilla. Autom. osoitteenmääritystila Osoitteenmääritystila: KYLLÄ Autom. osoitteenmääritystila Osoitteenmääritystila: EI
22 6.5.4 Ilmaisimien lisääminen ohjauskeskukseen FDS-M-ohjauskeskukseen voidaan liittää paikallisesti maksimissaan neljä savuilmaisinta ilman palopeltiä Lohkot Palopellit/savuilmaisimet voidaan ryhmittää lohkoihin. Osoitteenmääritys Lohkot Automaattinen Manuaalinen Lisää yksittäinen ilmaisin Lohkojen jakaja Lohko: 1 --> Ilmaisin: 1 Lohkon jakaja: 1 Aktivoi: KYLLÄ Vahvista: -- Ensimmäinen pelti: 0 Viimeinen pelti: 0 Vahvista: -- Tyhjennä lohko: EI Vahvista: EI Palaa takaisin päänäytölle painamalla
23 6.5.6 Tiedonsiirto TCP-IP Siirry valikossa ylös ja alas - ja -painikkeiden avulla Valitse painamalla -painiketta. Communication Palaa yksi askel taaksepäin painamalla -painiketta. Muokkaa painamalla -painiketta ja käytä sitten ja -painikkeita. TCP-IP Modbus TCP/RTU DHCP: YES Set static IP--> Running IP: IP: Write --> Subnet Mask: Write IP config: Running Subnetmask: Running Gateway: DNS: Write --> Default Gateway: Write IP config: Running DNS: MainComputer Status:: Not Connected Activate connection to Main Computer NO Activate connection to Main Computer NO TCP port routing to Main Computer 1 EXOline-address PLA: 1 ELA:
24 Modbus TCP/RTU Communication TCP-IP Modbus TCP/RTU Modbus TCP/RTU Slave address: 15 Modbus RTU Activate YES Speed: 9600 bps Parity NO Aktivointi/deaktivointi (järjestelmä) Resetoinnit JÄRJESTELMÄN AKTIVOINTI -tilassa: (palopeltien aukaisu) Resetoinnit Aktivoi Tehdasasetusten palauttaminen: Järj. aktivointi: KYLLÄ Vahvista: KYLLÄ EI Vahvista: EI JÄRJESTELMÄN DEAKTIVOINTI -tilassa: (palopeltien sulku) Deaktivoi Sovelluksen resetointi: EI Vahvista: EI Järj. deaktivointi: EI Pellit: auki Vahvista: EI
25 6.5.9 Muut Muut I/O DO5-tila: NO/NC DO6-tila: NO/NC DO7-tila: NO/NC EXT1-tila: NO/NC HUOMAA DO5 on tarkoitettu vuorovaikutukseen iv-koneen kanssa. Jos käytössä on FDS-RB (NC-liitäntä), aseta DO5:n tilaksi NC. Jos käytössä on muu rele (NO-liitäntä), aseta DO5:n tilaksi NO. DO6-DO7-liitäntä asetetaan järjestelmän logiikan mukaan. EXT2-tila: NO/NC Peltien liikeajat Enimmäisliikeaika: Avaaminen: 180 s. Sulkeminen: 60 s. Tallenna nykyiset ajat alkup. aikoina? Vahvista: EI Ilmaisimien arvot Savuilmaisinten herkkyyden muuttamiseksi Ilmaisimien rajat Korkea: 9,5 V Savu: 6,0 V Likainen: 4,0 V Synk. parametrit Synkronoi: EI Vahvista : EI
26 6.6 Asetukset Siirry valikossa ylös ja alas - ja -painikkeiden avulla Valitse painamalla -painiketta. Palaa yksi askel taaksepäin painamalla -painiketta. Muokkaa painamalla -painiketta ja käytä sitten ja -painikkeita. Käyttöoikeus Tila Käyttöönotto Asetukset Kieli Kieli: suomi Käyttöharjoitus Ajastus Ajastin: Käytössä Testiviiveaika Valittu aika: Aikaa testiin: 39:22 hh:mm Viikkoajastin Ajastin: Ei käytössä Viikot: 0 Päivä: Perjantai Alkaa: 05:00 Testiharjoitus Testiviiveaika Testiviiveaika: 2 minuuttia Testaa kaikki pellit Testaa kaikki pellit Testaa: EI Vahvista: EI Toteutettu komento ei mitään Aikaa käynnistämiseen: 120 s
27 Testaa yks. pelti Testaa yks. pellit Pelti: 0 Testaa: EI Vahvista: EI Toteutettu komento ei mitään Aikaa käynnistämiseen: 120 s NA Testin tila A-hälytystesti Testaa A-hälytys Vahvista: EI Peltitesti Testiviiveaika Testaa kaikki pellit Testaa yks. pelti HUOMAA Katso Testiharjoitus-näyttö edelliseltä sivulta. Manuaalinen käyttö Käytä kaikkia peltejä Käytä kaikkia peltejä Käyttö: AUTO Vahvista: EI Ei mitään Käytä kaikkia peltejä Käytä peltiä 1 Käyttö: AUTO Vahvista: EI NA Ei mitään Päivämäärä ja aika Päivämäärä ja aika :24 Kestoajat Tallenna nykyiset ajat alkup. aikoina? Vahvista: EI
28 6.7 Tapahtumaloki A-hälytys (palohälytys) ja Huoltohälytys on lueteltu Tapahtumaloki-näytöllä. Tapahtumaloki Hälytystapahtumat Vieritä hälytystapahtumaluetteloa ja -painikkeilla
29 Me Lindabilla noudatamme good thinking -periaatetta se on syvälle juurtunut filosofia, joka ohjaa meitä kaikessa tekemisessämme. Tavoitteemme on luoda terveellinen sisäilmasto ja yksinkertaistaa kestävän kehityksen mukaista rakentamista. Teemme tämän suunnittelemalla innovatiivisia ja helppokäyttöisiä tuotteita ja ratkaisuja, joille tarjoamme nopean saatavuuden ja tehokkaat logistiikkaratkaisut. Työskentelemme myös löytääksemme tapoja vähentää vaikutustamme ympäristöön ja ilmastoon. Teemme tämän kehittämällä menetelmiä ratkaisujemme tuottamiseksi mahdollisimman vähällä määrällä energiaa ja luonnonvaroja sekä vähentämällä kielteisiä ympäristövaikutuksia. Käytämme tuotteissamme terästä. Se on yksi harvoista materiaaleista, jota voidaan kierrättää kerta toisensa jälkeen, ilman että se menettää ominaisuuksiaan. Tästä on seurauksena vähäisemmät hiilipäästöt luontoon ja pienempi energiankulutus. Yksinkertaistamme rakentamista
