1 TARVIKETIETO heinäkuu 2010 voimassa asti 1 (12) RT Talo Talo 90 G24 SfB HB-PORTAAT HB-Betoniteollisuus Oy TUOTELUETTELO HB-U sivu 2 sivupalkillinen suora umpiporras HB-UL sivu 3 sivupalkiton suora umpiporras HB-UL/T sivu 4 sivupalkiton suora umpiporras lepotasolla HB-UL/L sivu 4 sivupalkiton kiertävä umpiporras HB-SUKE sivu 5 suorasivuinen umpikierreporras pilarilla HB-A sivu 6 keskipalkillinen suora avoporras HB-ASPO sivu 7 asuntoporras HB-KP sivu 7 rakennuspaikalla koottava kiertävä keskipilariporras HB-AK sivu 8 keskipalkillinen avokierreporras HB-A/T sivu 8 keskipalkillinen avoporras lepotasolla HB-Classico sivu 9 lankkumuotoilumallit HB-AL sivu 9 irralliset askel- ja rintalankut HB-Kaiteet sivu 9 Portaiden mosaiikkibetonimallit sivu 10 hintaryhmät I ja II Portaiden mosaiikkibetonimallit sivu 11 hintaryhmät III ja IV Yleistä sivu 12 suunnittelukäyttöikä ja rasitusluokat askelääneneristys paloluokat liukuestelistat Turning Torso, Malmö, portaat: HB-Betoniteollisuus Oy, Jyväskylä PINTAVAIHTOEHDOT Suorat portaat: mosaiikkibetoni pesubetoni urabetoni kuulapuhallettu betoni betoni HB-Mostone laatta Kiertävät portaat: mosaiikkibetoni pesubetoni kuulapuhallettu betoni betoni Asuntoporras: betoni Alapinnat: telattu betoni

2 RT tarviketieto 2 HB-U, SIVUPALKILLINEN SUORA UMPIPORRAS HB-U on sivupalkillinen suora umpiporras. Portaan sivuista ulkonevat kaidekiinnityspultit ovat joka toisen askelman kohdalla. Vakiomitat Nousu (n) 167 mm ja etenemä (e) 270 mm Nousu (n) 177 mm ja etenemä (e) 270 mm Leveys (b) 1200 mm Elementtejä valmistetaan myös näistä poikkeavilla mitoilla. Painotaulukko Nousuja, kpl Nousu / etenemä / leveys, mm Paino, kg / 270 / / 270 / / 270 / / 270 / / 270 /

3 RT tarviketieto 3 HB-UL, SIVUPALKITON SUORA UMPIPORRAS HB-UL on sivupalkiton suora umpiporras. Kaidekiinnitystä varten on elementin sivulla sisäkierrehylsy (M12) joka toisen askelman kohdalla. Vakiomitat Nousu (n) 167 mm ja etenemä (e) 270 mm Nousu (n) 177 mm ja etenemä (e) 270 mm Leveys (b) 1200 mm Elementtejä valmistetaan myös näistä poikkeavilla mitoilla. Painotaulukko Nousuja, kpl Nousu / etenemä / leveys, mm Paino, kg / 270 / / 270 / / 270 / / 270 / / 270 / Tätä porrasta valmistetaan myös HB-Mostone mosaiikkibetonilaattapintaisena. Lisää malleja RT-kortissa HB-Mostone mosaiikkibetonilaatat.

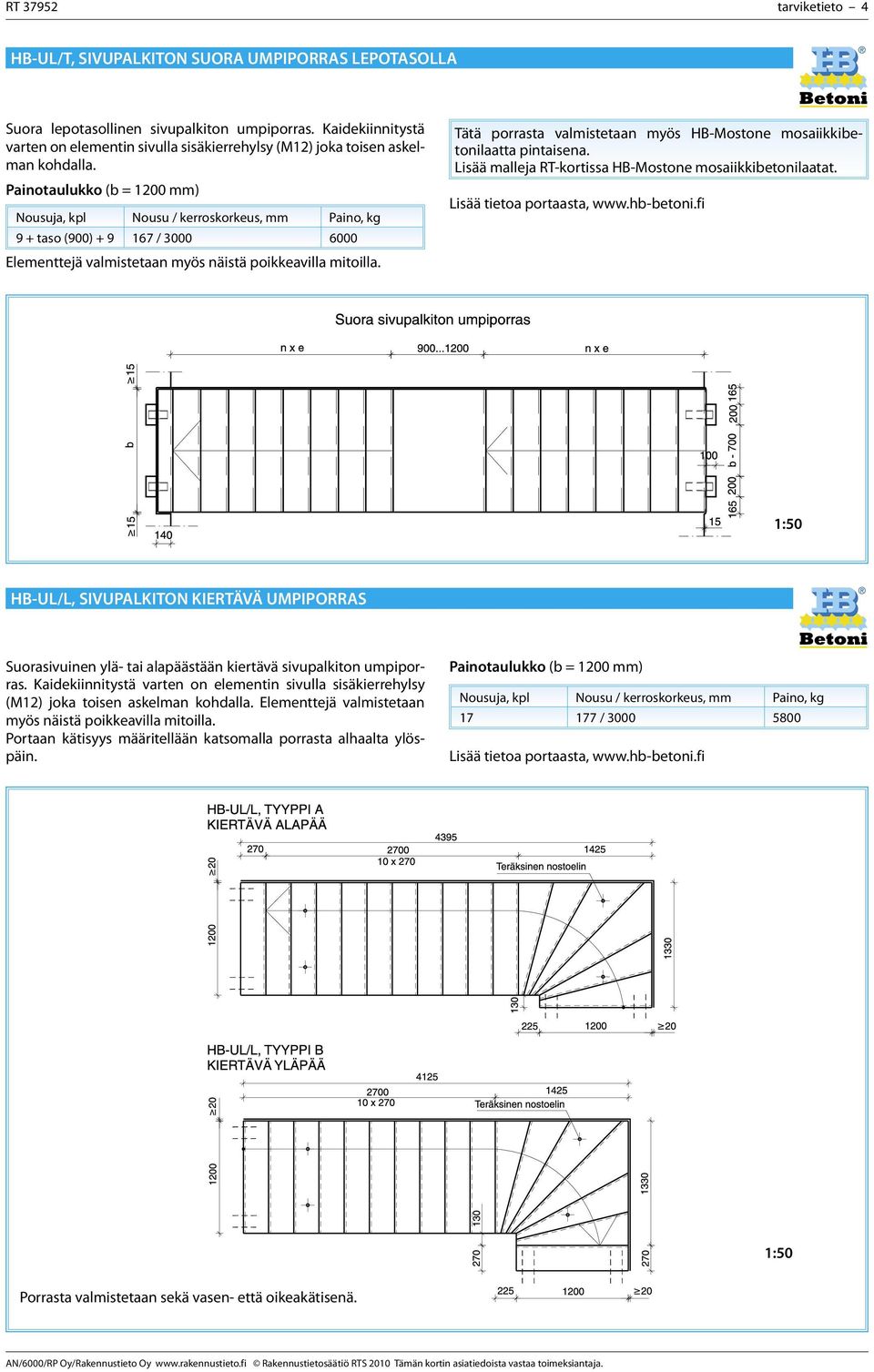

4 RT tarviketieto 4 HB-UL/T, SIVUPALKITON SUORA UMPIPORRAS LEPOTASOLLA Suora lepotasollinen sivupalkiton umpiporras. Kaidekiinnitystä varten on elementin sivulla sisäkierrehylsy (M12) joka toisen askelman kohdalla. Painotaulukko (b = 1200 mm) Nousuja, kpl Nousu / kerroskorkeus, mm Paino, kg 9 + taso (900) / Elementtejä valmistetaan myös näistä poikkeavilla mitoilla. Tätä porrasta valmistetaan myös HB-Mostone mosaiikkibetonilaatta pintaisena. Lisää malleja RT-kortissa HB-Mostone mosaiikkibetonilaatat. HB-UL/L, SIVUPALKITON KIERTÄVÄ UMPIPORRAS Suorasivuinen ylä- tai alapäästään kiertävä sivupalkiton umpiporras. Kaidekiinnitystä varten on elementin sivulla sisäkierrehylsy (M12) joka toisen askelman kohdalla. Elementtejä valmistetaan myös näistä poikkeavilla mitoilla. Portaan kätisyys määritellään katsomalla porrasta alhaalta ylöspäin. Painotaulukko (b = 1200 mm) Nousuja, kpl Nousu / kerroskorkeus, mm Paino, kg / Porrasta valmistetaan sekä vasen- että oikeakätisenä.

5 RT tarviketieto 5 HB-SUKE, SUORASIVUINEN UMPIKIERREPORRAS PILARILLA HB-SUKE on kantavalla pilarilla varustettu elementtiporras. Porrasta valmistetaan sekä vasen- että oikeakätisenä. HB-SUKE on mahdollista valmistaa myös kaarevalla ulkoreunalla (HB-SUKE/K). Saatavana pilarijatko H=1000 mm ylimmälle kerrostasolle. Vakiomitat Kerroskorkeus (H)=2800 mm, nousu (n) 156 mm Kerroskorkeus (H)=3000 mm, nousu (n) 167 mm Painotaulukko Nousuja, kpl Nousu / kerroskorkeus, mm Paino, kg / / Kierreportaiden kätisyys määritellään katsomalla porrasta alhaalta ylöspäin.

6 RT tarviketieto 6 HB-A, KESKIPALKILLINEN SUORA AVOPORRAS HB-A on keskipalkillinen suora avoporras. Askellankkujen päissä on sisäkierrehylsyt (M12) kaiteen kiinnittämistä varten. Porras toimitetaan joko valmiina tai askelmat irrallisina. Vakiomitat Nousu (n) 167 mm ja etenemä (e) 270 mm Nousu (n) 177 mm ja etenemä (e) 270 mm Leveys (b) 1200 mm Elementtejä valmistetaan myös näistä poikkeavilla mitoilla. Painotaulukko Nousuja, kpl Nousu / etenemä / leveys, mm Paino, kg / 270 / / 270 / / 270 / / 270 / / 270 /

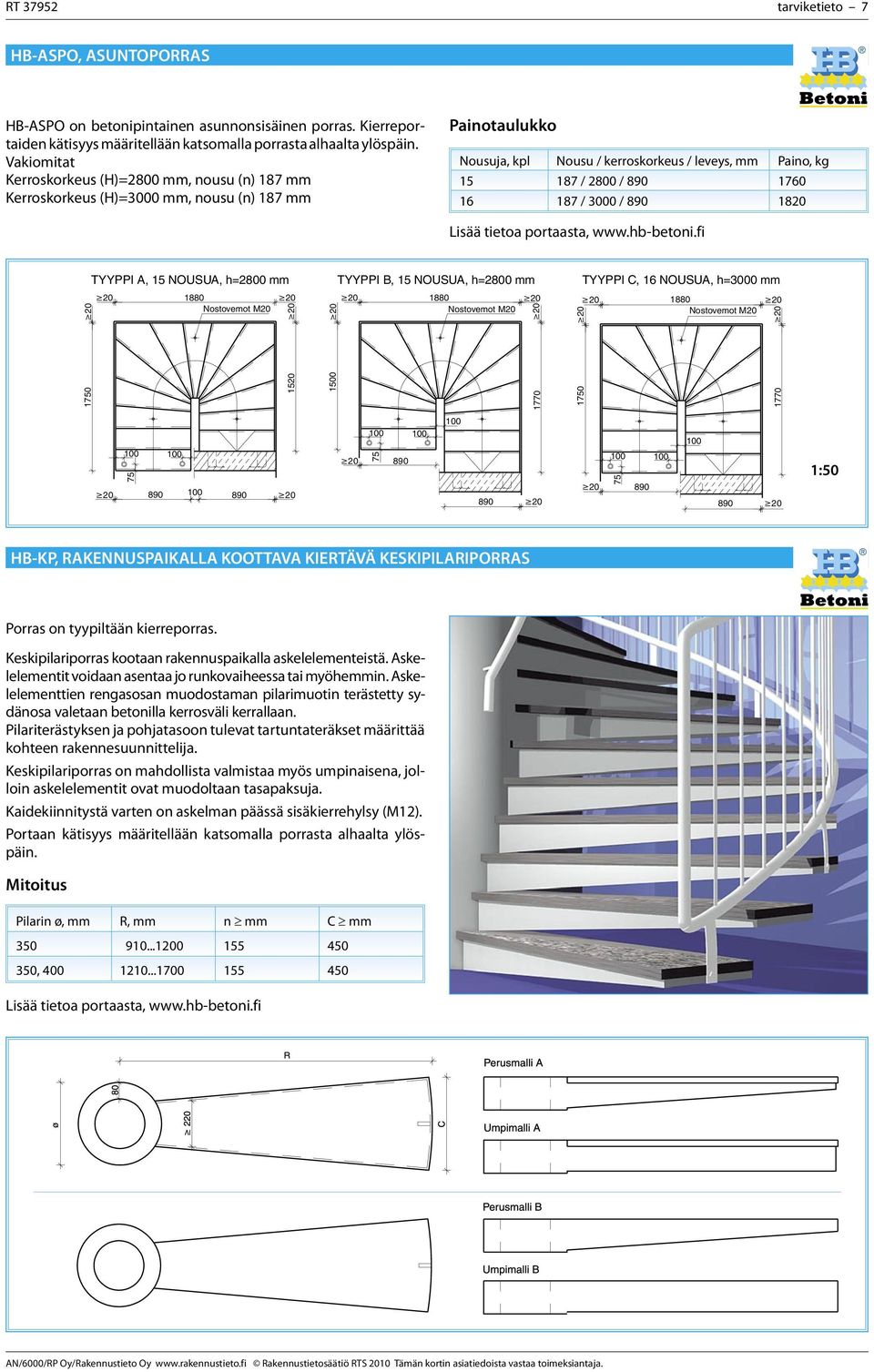

7 RT tarviketieto 7 HB-ASPO, ASUNTOPORRAS HB-ASPO on betonipintainen asunnonsisäinen porras. Kierreportaiden kätisyys määritellään katsomalla porrasta alhaalta ylöspäin. Vakiomitat Kerroskorkeus (H)=2800 mm, nousu (n) 187 mm Kerroskorkeus (H)=3000 mm, nousu (n) 187 mm Painotaulukko Nousuja, kpl Nousu / kerroskorkeus / leveys, mm Paino, kg / 2800 / / 3000 / TYYPPI A, 15 NOUSUA, h=2800 mm 1880 Nostovemot M20 TYYPPI B, 15 NOUSUA, h=2800 mm 1880 Nostovemot M Nostovemot M20 TYYPPI C, 16 NOUSUA, h=3000 mm HB-KP, RAKENNUSPAIKALLA KOOTTAVA KIERTÄVÄ KESKIPILARIPORRAS Porras on tyypiltään kierreporras. Keskipilariporras kootaan rakennuspaikalla askelelementeistä. Askelelementit voidaan asentaa jo runkovaiheessa tai myöhemmin. Askelelementtien rengasosan muodostaman pilarimuotin terästetty sydänosa valetaan betonilla kerrosväli kerrallaan. Pilariterästyksen ja pohjatasoon tulevat tartuntateräkset määrittää kohteen rakennesuunnittelija. Keskipilariporras on mahdollista valmistaa myös umpinaisena, jolloin askelelementit ovat muodoltaan tasapaksuja. Kaidekiinnitystä varten on askelman päässä sisäkierrehylsy (M12). Portaan kätisyys määritellään katsomalla porrasta alhaalta ylöspäin. Mitoitus Pilarin ø, mm R, mm n mm C mm ,

8 RT tarviketieto 8 HB-AK, KESKIPALKILLINEN AVOKIERREPORRAS HB-AK on keskipalkillinen avokierreporras. Askelmat kiinnitetään keskipalkkiin HB-erikoiskiinnityksellä. Kantava keskipalkki tai koko porras asennetaan rakennuspaikalla jo runkovaiheessa, jolloin sitä voidaan käyttää työaikaisena portaana. Askellankkujen päissä on sisäkierrehylsyt (M12) kaiteen kiinnittämistä varten. Avokierreporrasta valmistetaan sekä vasen- että oikeakätisenä. Kierreportaan kätisyys määritellään katsomalla porrasta alhaalta ylöspäin. Vakiomitat Kerroskorkeus (H)=2800 mm, nousu (n) 156 mm Kerroskorkeus (H)=3000 mm, nousu (n) 167 mm Painotaulukko Nousuja, kpl Nousu / kerroskorkeus / leveys, mm Paino, kg / 2800 / / 3000 / HB-A/T, KESKIPALKILLINEN AVOPORRAS LEPOTASOLLA Suora keskipalkillinen avoporras lepotasolla. Askelmien päissä on sisäkierrehylsyt (M12) kaidekiinnitystä varten. Porras toimitetaan joko valmiina tai askelmat irrallisina n x e n x e b =

9 RT tarviketieto 9 HB-CLASSICO MALLIT Muoto 1. Muoto 2. Muoto 3. Muoto 4. Muoto 5. Yläreunassa pieni viiste ja alareuna täysin pyöristetty Ylä- ja alareuna loivasti pyöristetty Yläreunassa loiva pyöristys ja alareunassa pieni viiste Yläreunassa pieni viiste ja alareunassa loiva pyöristys Vakiomalli, ylä- ja alareunoissa pieni viiste Muotoiltavan kappaleen koko: paksuus mm pituus mm leveys mm Pyöristysten ja viisteiden koko valittavissa. Kaikki muotoillut pinnat hiottuja. Lisää tietoa, Muotoillut etureunat saa kaikkien muiden porrastyyppien lankkuihin, paitsi ei HB-KP. HB-AL, IRRALLISET ASKEL-/RINTALANKUT Irrallisilla askel- ja rintalankuilla päällystetään työmaalla paikalla valetut porrasrungot. Tason reunaan voidaan kiinnittää joko askellankku tai profiililaatta, joka on näkyviltä sivuilta hiottu mosaiikkilaatta. Lankut kiinnitetään laastilla, maakostealla betonilla, hitsaamalla tai pulttikiinnityksellä. Askellankun paksuuden ohjemittoja Lankun pituus, mm Laatat 297 x 597, 297 x Lankun paksuus, mm Lisää tietoa, Tyyppi 1: Askel- ja rintalankku erillisinä. Rintalankku voidaan asentaa vaihtoehtoisesti askellankun taakse. Tyyppi 2: Askel- ja rintauspinta mosaiikkibetonilaatoista, 3 mm:n saumoilla ja ilman tippanokkaa. HB-KAITEET Suoriin ja kiertäviin portaisiin Kaiteen pystypinnat: ø 12 mm pyöröteräs Paarteet:40x6mm,ø38x2mm,ø33,7x2,6mm, 40x20x2mm Pintakäsittely: pohja- tai pintamaalaus, kuumasinkitys, alkyydi ruosteenestomaali Mitoitus: RT mukaisesti Vakiokaiteet Käsijohteiden materiaalit: maalattu teräs, RST, messinki, puu Päällyste: muovi tai puu Kiinnitys: porrastyyppikohtaisilla ruuvikiinnityssarjoilla Yli 1200 mm korkeat kaiteet voidaan varustaa tapauskohtaisesti lisäkäsijohteella (materiaalit kuten peruskaiteessa). Lisää tietoa, Lisäkäsijohteet A B

10 RT tarviketieto 10 PORTAIDEN MOSAIIKKIBETONIMALLIT Hintaryhmä I HB-2059 HB-2027 HB-190 HB-2003 HB-2146 HB-2086 Hintaryhmä II HB-2021 HB-2028 HB-2029 HB-2230 HB-376 HB-2085 Värimallit mittakaavassa 1:1. Painoteknisistä syistä värimallit saattavat poiketa todellisista sävyistä.

11 RT tarviketieto 11 PORTAIDEN MOSAIIKKIBETONIMALLIT Hintaryhmä III HB-2065 HB-2152 HB-2382 HB-2004 HB-2023 HB-2350 Hintaryhmä IV HB-2609 HB-2004 / III HB-2004 / V HB-2024 HB-2338 HB-2222 Värimallit mittakaavassa 1:1. Painoteknisistä syistä värimallit saattavat poiketa todellisista sävyistä.

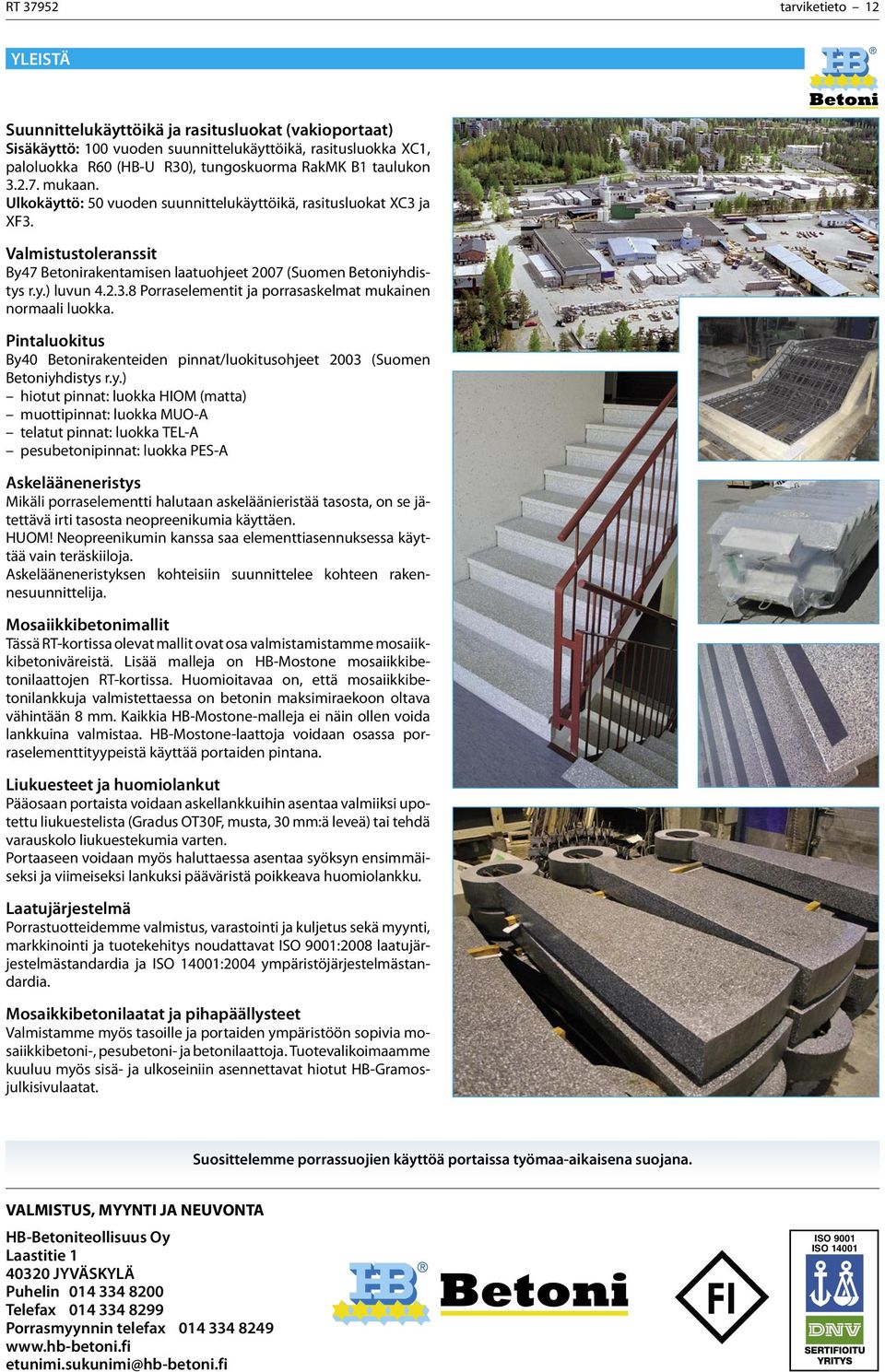

12 RT tarviketieto 12 YLEISTÄ Suunnittelukäyttöikä ja rasitusluokat (vakioportaat) Sisäkäyttö: 100 vuoden suunnittelukäyttöikä, rasitusluokka XC1, paloluokka R60 (HB-U R30), tungoskuorma RakMK B1 taulukon mukaan. Ulkokäyttö: 50 vuoden suunnittelukäyttöikä, rasitusluokat XC3 ja XF3. Valmistustoleranssit By47 Betonirakentamisen laatuohjeet 2007 (Suomen Betoniyhdistys r.y.) luvun Porraselementit ja porrasaskelmat mukainen normaali luokka. Pintaluokitus By40 Betonirakenteiden pinnat/luokitusohjeet 2003 (Suomen Betoniyhdistys r.y.) hiotut pinnat: luokka HIOM (matta) muottipinnat: luokka MUO-A telatut pinnat: luokka TEL-A pesubetonipinnat: luokka PES-A Askelääneneristys Mikäli porraselementti halutaan askeläänieristää tasosta, on se jätettävä irti tasosta neopreenikumia käyttäen. HUOM! Neopreenikumin kanssa saa elementtiasennuksessa käyttää vain teräskiiloja. Askelääneneristyksen kohteisiin suunnittelee kohteen rakennesuunnittelija. Mosaiikkibetonimallit Tässä RT-kortissa olevat mallit ovat osa valmistamistamme mosaiikkibetoniväreistä. Lisää malleja on HB-Mostone mosaiikkibetonilaattojen RT-kortissa. Huomioitavaa on, että mosaiikkibetonilankkuja valmistettaessa on betonin maksimiraekoon oltava vähintään 8 mm. Kaikkia HB-Mostone-malleja ei näin ollen voida lankkuina valmistaa. HB-Mostone-laattoja voidaan osassa porraselementtityypeistä käyttää portaiden pintana. Liukuesteet ja huomiolankut Pääosaan portaista voidaan askellankkuihin asentaa valmiiksi upotettu liukuestelista (Gradus OT30F, musta, 30 mm:ä leveä) tai tehdä varauskolo liukuestekumia varten. Portaaseen voidaan myös haluttaessa asentaa syöksyn ensimmäiseksi ja viimeiseksi lankuksi pääväristä poikkeava huomiolankku. Laatujärjestelmä Porrastuotteidemme valmistus, varastointi ja kuljetus sekä myynti, markkinointi ja tuotekehitys noudattavat ISO laatujärjestelmästandardia ja ISO ympäristöjärjestelmästandardia. Mosaikkibetonilaatat ja pihapäällysteet Valmistamme myös tasoille ja portaiden ympäristöön sopivia mosaiikkibetoni-, pesubetoni- ja betonilaattoja. Tuotevalikoimaamme kuuluu myös sisä- ja ulkoseiniin asennettavat hiotut HB-Gramosjulkisivulaatat. Suosittelemme porrassuojien käyttöä portaissa työmaa-aikaisena suojana. VALMISTUS, MYYNTI JA NEUVONTA HB-Betoniteollisuus Oy Laastitie JYVÄSKYLÄ Puhelin Telefax Porrasmyynnin telefax etunimi.sukunimi@hb-betoni.fi
