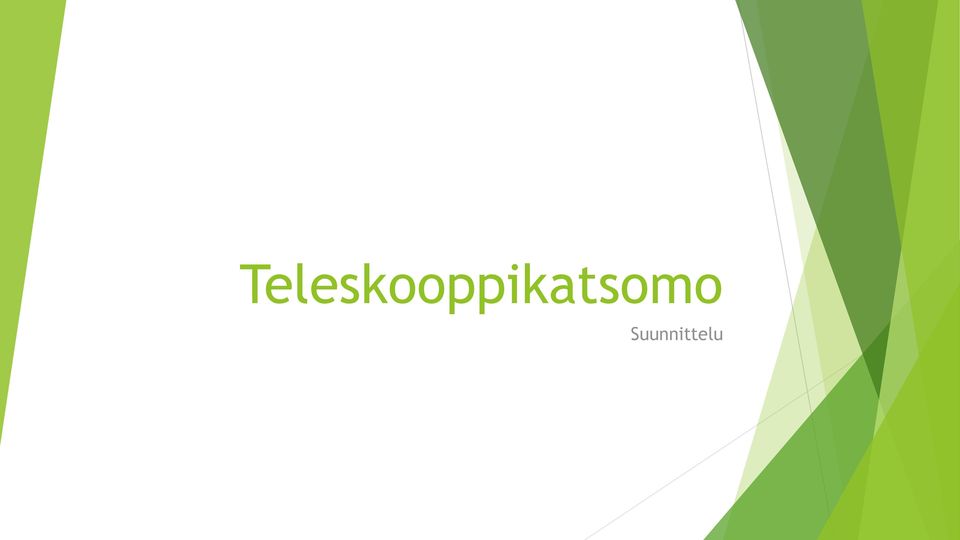

1 Teleskooppikatsomo Suunnittelu

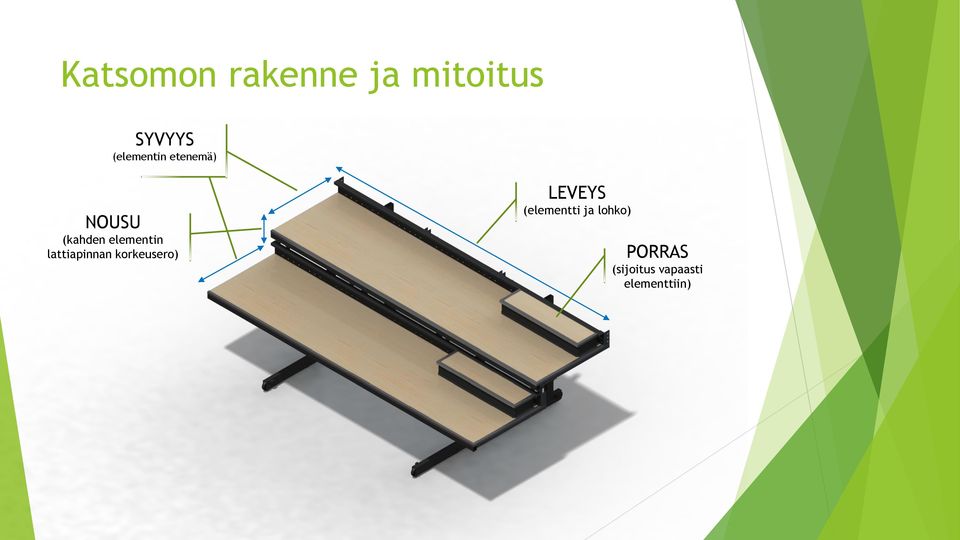

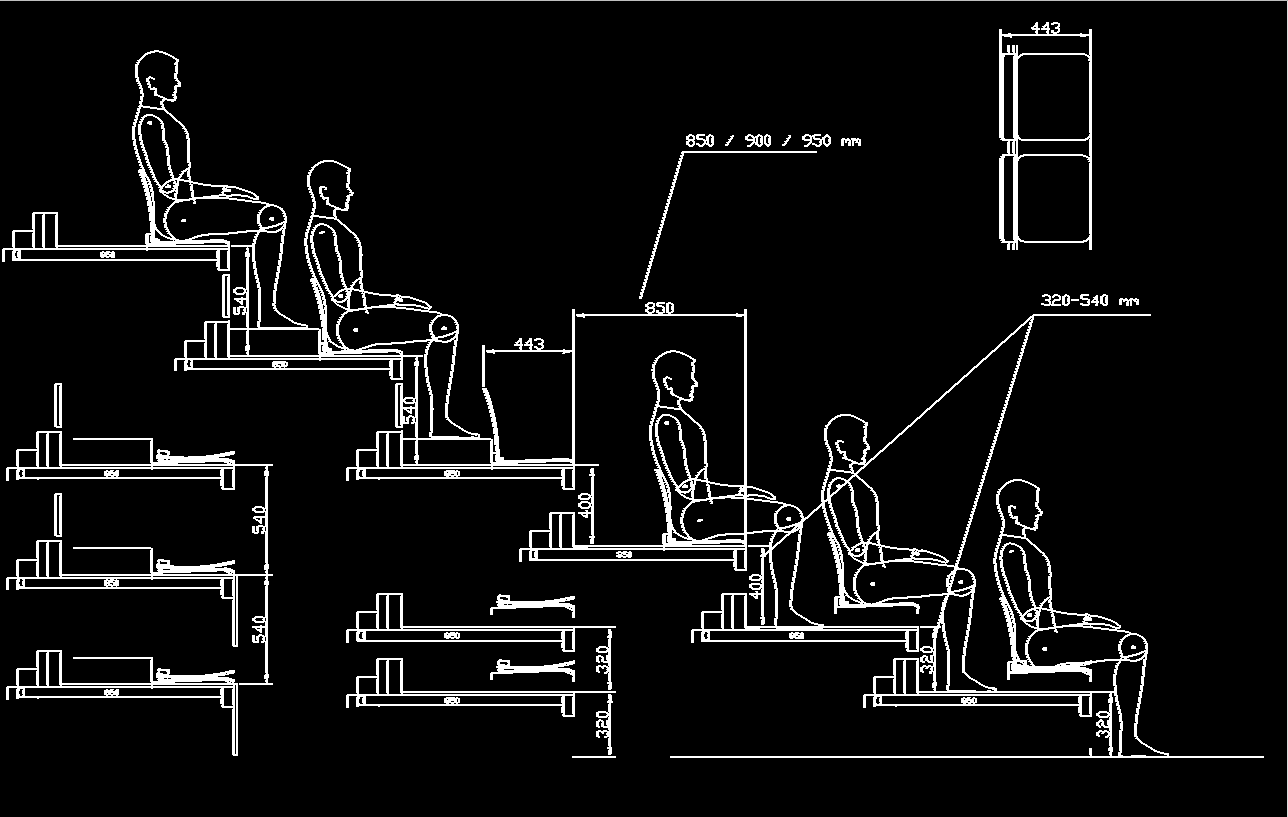

2 Katsomon rakenne ja mitoitus SYVYYS (elementin etenemä) NOUSU (kahden elementin lattiapinnan korkeusero) LEVEYS (elementti ja lohko) PORRAS (sijoitus vapaasti elementtiin)

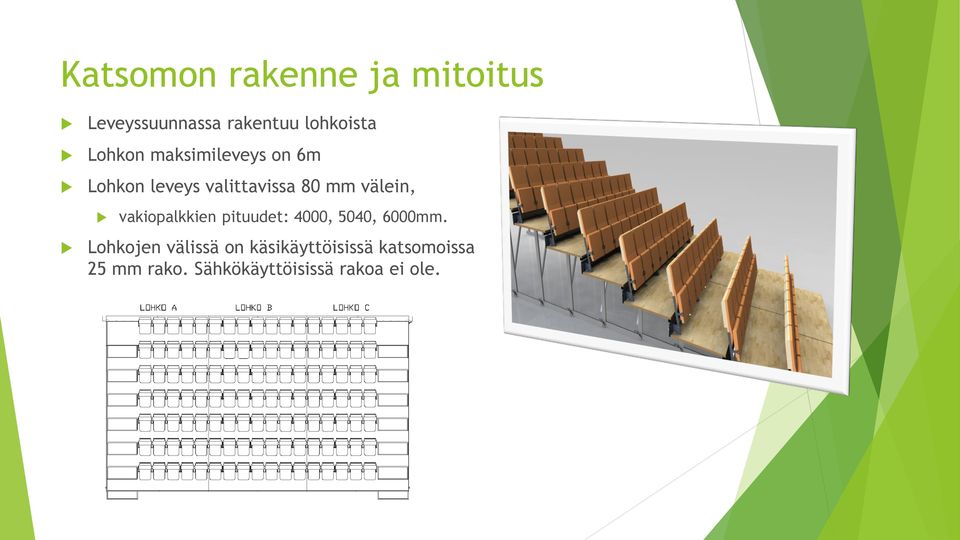

3 Katsomon rakenne ja mitoitus Leveyssuunnassa rakentuu lohkoista Lohkon maksimileveys on 6m Lohkon leveys valittavissa 80 mm välein, vakiopalkkien pituudet: 4000, 5040, 6000mm. Lohkojen välissä on käsikäyttöisissä katsomoissa 25 mm rako. Sähkökäyttöisissä rakoa ei ole.

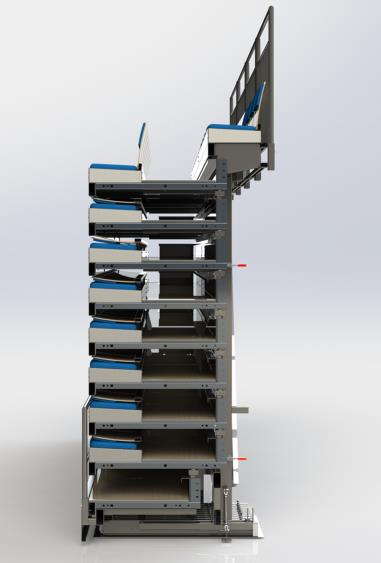

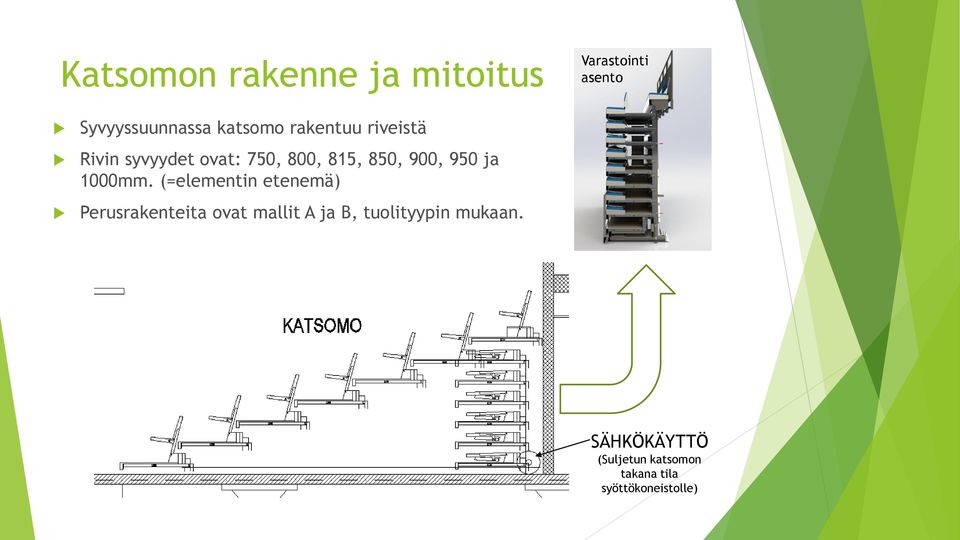

4 Katsomon rakenne ja mitoitus Varastointi asento Syvyyssuunnassa katsomo rakentuu riveistä Rivin syvyydet ovat: 750, 800, 815, 850, 900, 950 ja 1000mm. (=elementin etenemä) Perusrakenteita ovat mallit A ja B, tuolityypin mukaan. SÄHKÖKÄYTTÖ (Suljetun katsomon takana tila syöttökoneistolle)

5 Mallit: malli A (istuin rivin etureunalla) Elementin etenemä: Elementin nousu:

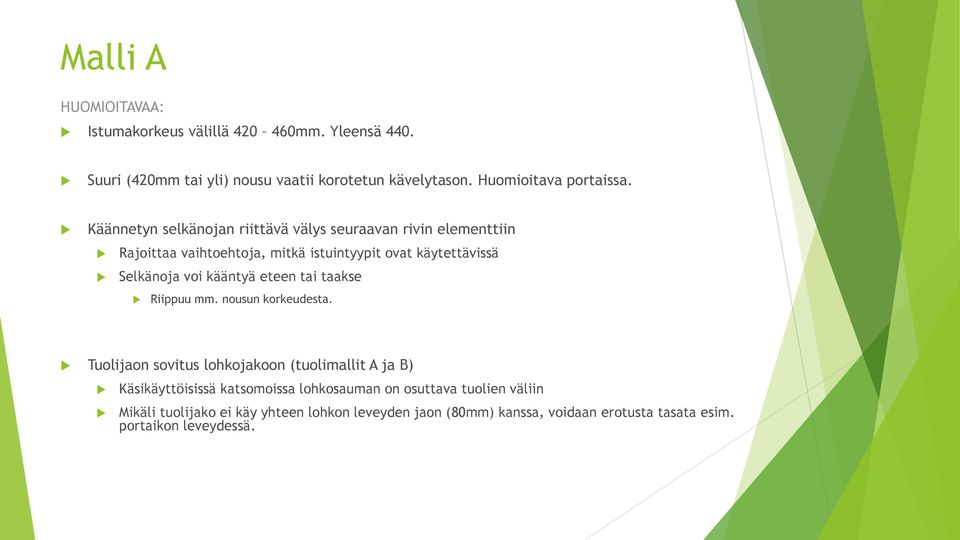

6 Malli A HUOMIOITAVAA: Istumakorkeus välillä mm. Yleensä 440. Suuri (420mm tai yli) nousu vaatii korotetun kävelytason. Huomioitava portaissa. Käännetyn selkänojan riittävä välys seuraavan rivin elementtiin Rajoittaa vaihtoehtoja, mitkä istuintyypit ovat käytettävissä Selkänoja voi kääntyä eteen tai taakse Riippuu mm. nousun korkeudesta. Tuolijaon sovitus lohkojakoon (tuolimallit A ja B) Käsikäyttöisissä katsomoissa lohkosauman on osuttava tuolien väliin Mikäli tuolijako ei käy yhteen lohkon leveyden jaon (80mm) kanssa, voidaan erotusta tasata esim. portaikon leveydessä.

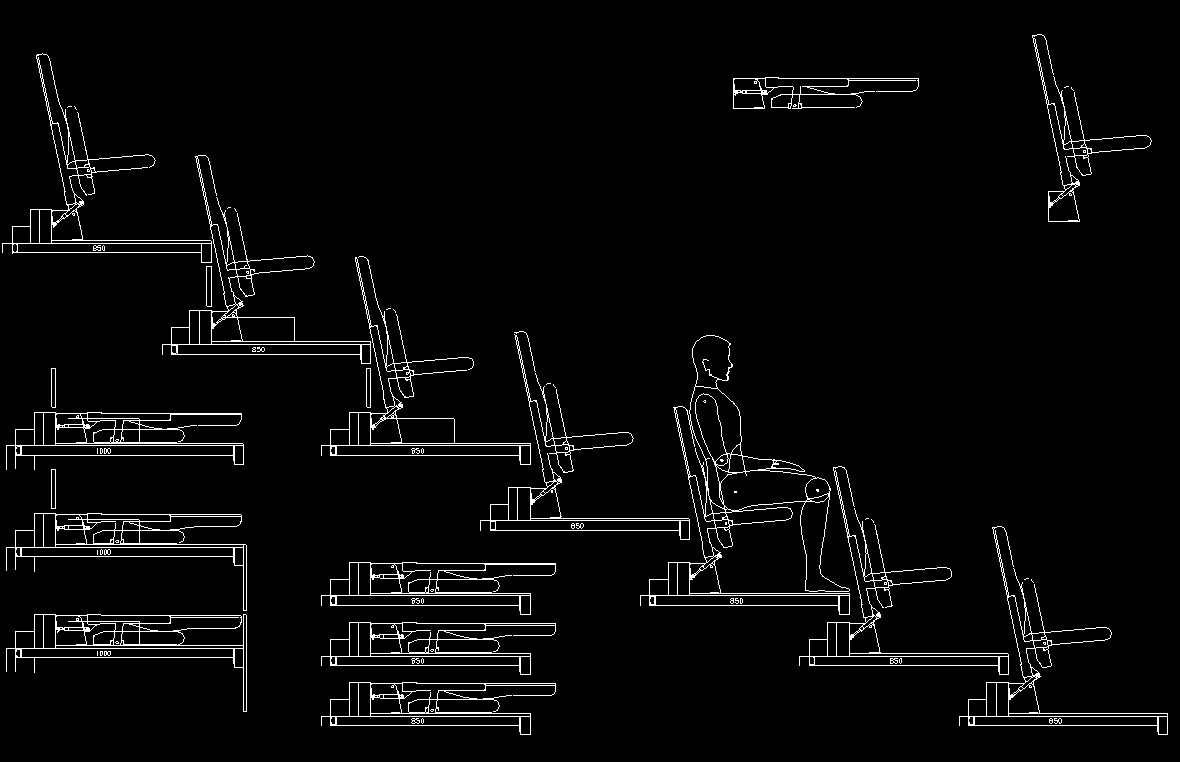

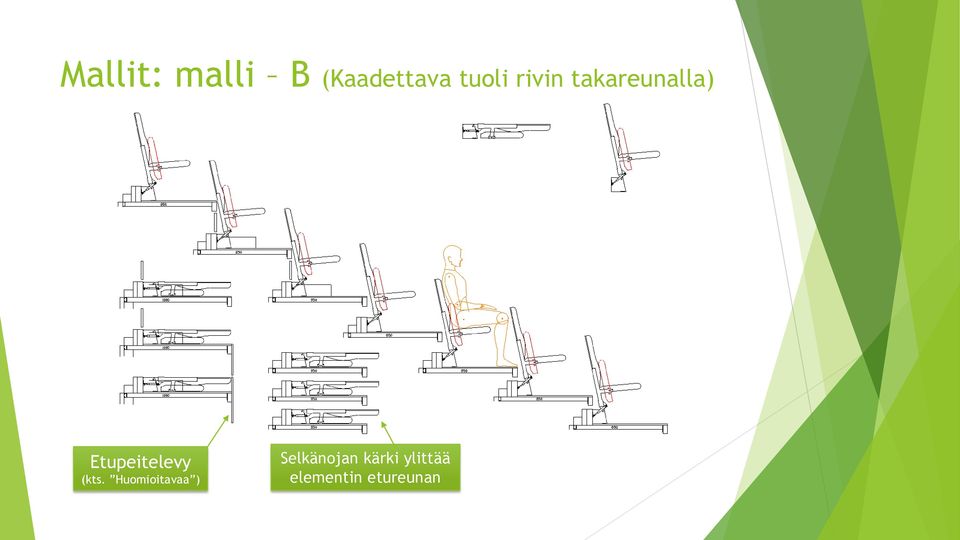

7 Mallit: malli B (Kaadettava tuoli rivin takareunalla) Etupeitelevy (kts. Huomioitavaa ) Selkänojan kärki ylittää elementin etureunan

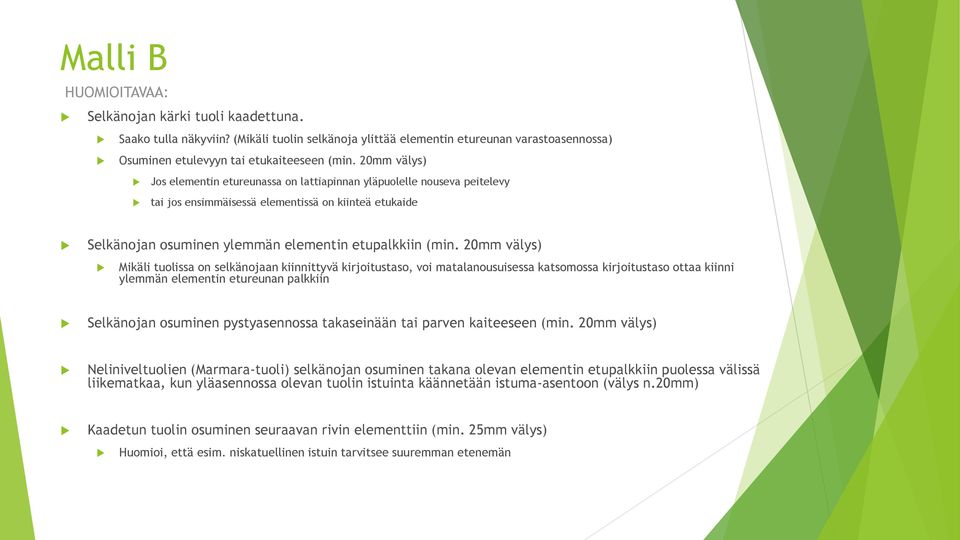

8 Malli B HUOMIOITAVAA: Selkänojan kärki tuoli kaadettuna. Saako tulla näkyviin? (Mikäli tuolin selkänoja ylittää elementin etureunan varastoasennossa) Osuminen etulevyyn tai etukaiteeseen (min. 20mm välys) Jos elementin etureunassa on lattiapinnan yläpuolelle nouseva peitelevy tai jos ensimmäisessä elementissä on kiinteä etukaide Selkänojan osuminen ylemmän elementin etupalkkiin (min. 20mm välys) Mikäli tuolissa on selkänojaan kiinnittyvä kirjoitustaso, voi matalanousuisessa katsomossa kirjoitustaso ottaa kiinni ylemmän elementin etureunan palkkiin Selkänojan osuminen pystyasennossa takaseinään tai parven kaiteeseen (min. 20mm välys) Neliniveltuolien (Marmara-tuoli) selkänojan osuminen takana olevan elementin etupalkkiin puolessa välissä liikematkaa, kun yläasennossa olevan tuolin istuinta käännetään istuma-asentoon (välys n.20mm) Kaadetun tuolin osuminen seuraavan rivin elementtiin (min. 25mm välys) Huomioi, että esim. niskatuellinen istuin tarvitsee suuremman etenemän

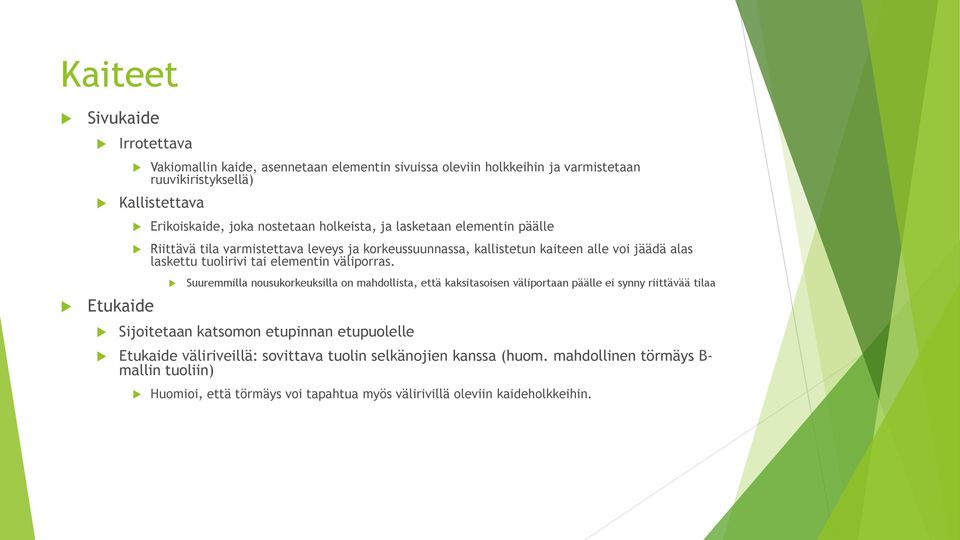

9 Kaiteet Sivukaide Irrotettava Vakiomallin kaide, asennetaan elementin sivuissa oleviin holkkeihin ja varmistetaan ruuvikiristyksellä) Kallistettava Etukaide Erikoiskaide, joka nostetaan holkeista, ja lasketaan elementin päälle Riittävä tila varmistettava leveys ja korkeussuunnassa, kallistetun kaiteen alle voi jäädä alas laskettu tuolirivi tai elementin väliporras. Suuremmilla nousukorkeuksilla on mahdollista, että kaksitasoisen väliportaan päälle ei synny riittävää tilaa Sijoitetaan katsomon etupinnan etupuolelle Etukaide väliriveillä: sovittava tuolin selkänojien kanssa (huom. mahdollinen törmäys B- mallin tuoliin) Huomioi, että törmäys voi tapahtua myös välirivillä oleviin kaideholkkeihin.

10 Välykset Turvallinen välys sivuseiniin 70 mm (uloimmasta kohdasta, esim. kaideholkki) Välys kattoon (jos tulee parven alle) 50 mm (ylimmän elementin korkeimmasta kohdasta, kuten kaadetun selkänojan yläpinnasta) Rivien väliset korkeussuuntaiset välykset 25 mm

11 Sähkö/käsikäyttöinen Lohko A Lohko B Käsikäyttöisissä 20 mm rako lohkojen välissä Sähkökäyttöisissä lohkot kiinni toisissaan Sähkökäyttöiset Riittävä tila ketjulle ja jaloille sivusuunnassa Riittävä tila kelalle katsomon takana Tila akselille kelojen välillä (keloja yleensä 2-4)

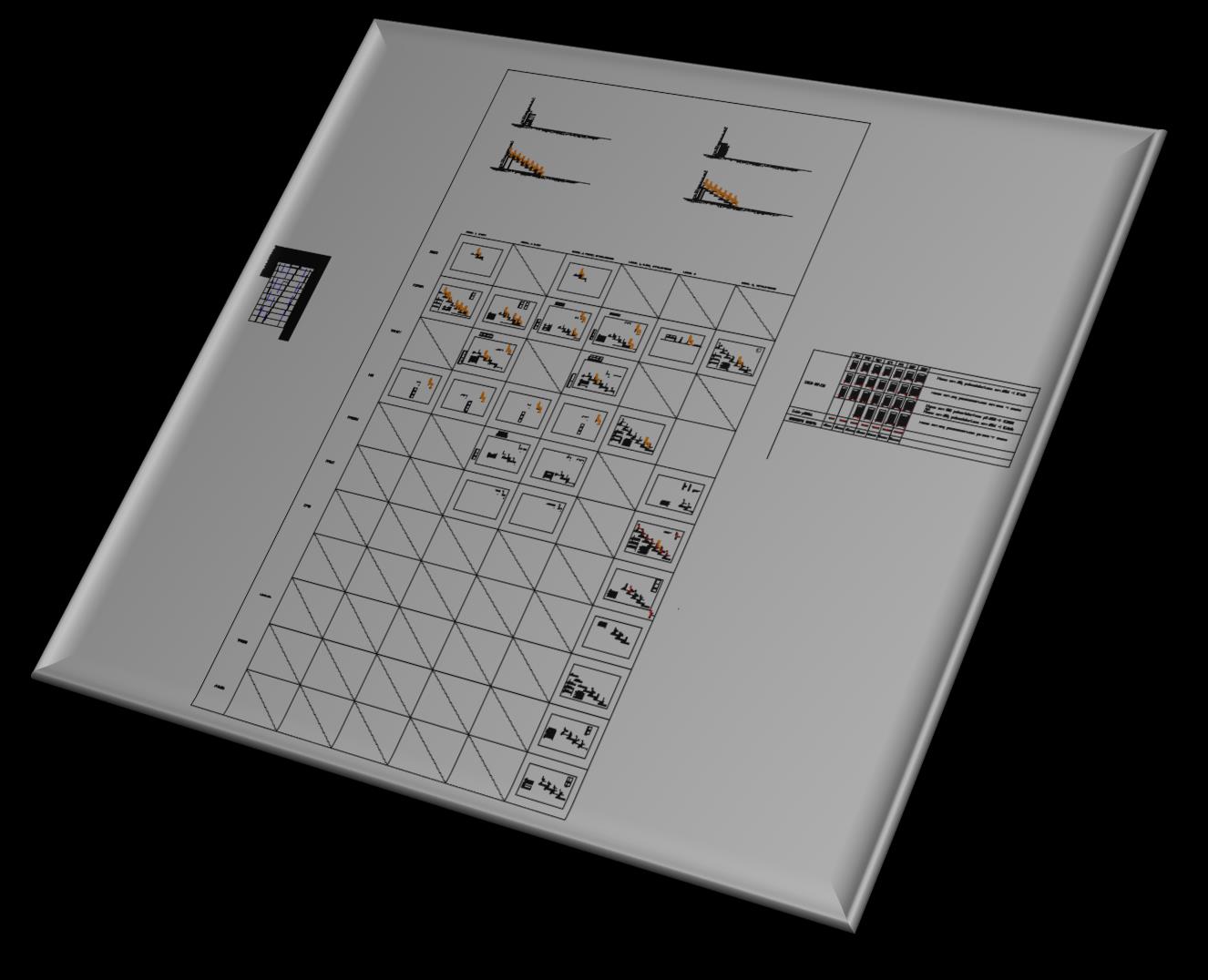

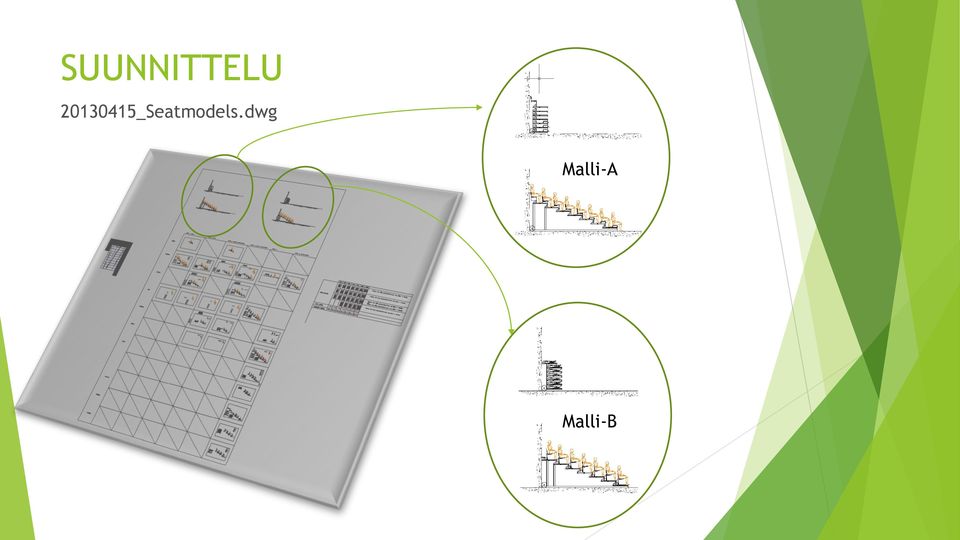

12 SUUNNITTELU _Seatmodels.dwg Malli-A Malli-B

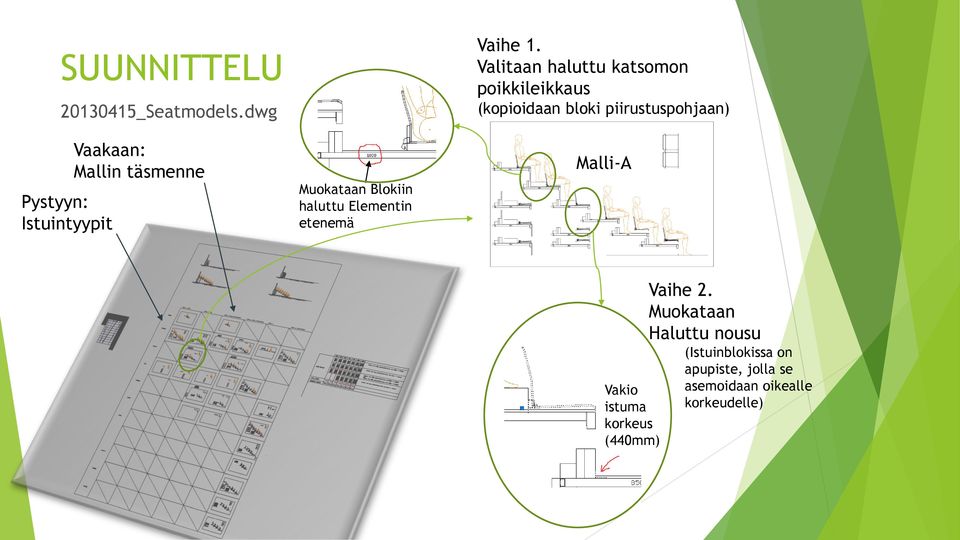

13 SUUNNITTELU _Seatmodels.dwg Pystyyn: Istuintyypit Vaakaan: Mallin täsmenne Muokataan Blokiin haluttu Elementin etenemä Vaihe 1. Valitaan haluttu katsomon poikkileikkaus (kopioidaan bloki piirustuspohjaan) Malli-A Vakio istuma korkeus (440mm) Vaihe 2. Muokataan Haluttu nousu (Istuinblokissa on apupiste, jolla se asemoidaan oikealle korkeudelle)

14 SUUNNITTELU _Seatmodels.dwg Tuolimalli Layout-piirustusta varten k/k mitta = tuolijako (muokataan haluttaessa) k/k

15 SUUNNITTELU _Seatmodels.dwg VAKIOKAITEET (sivukaiteet) Elementin etenemä: Kaidekorkeus:

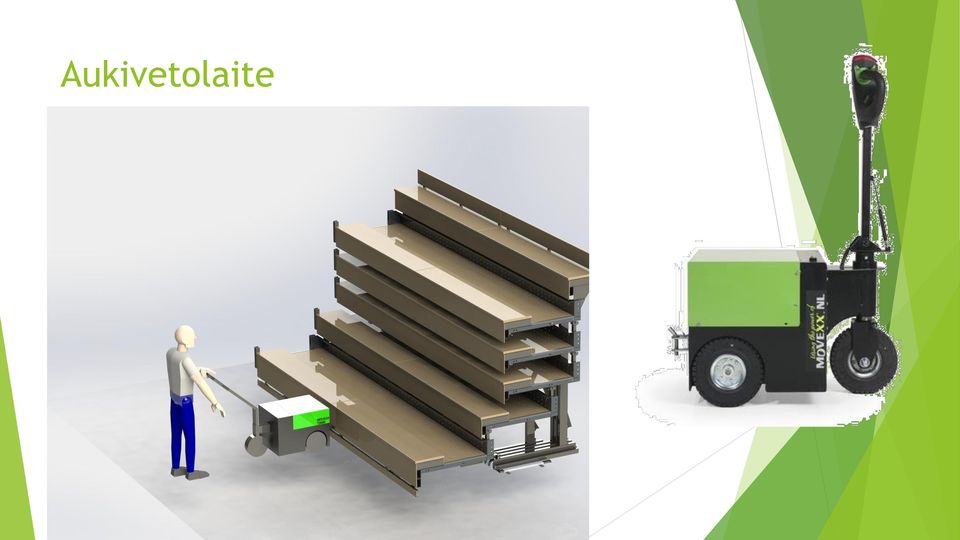

16 Aukivetolaite

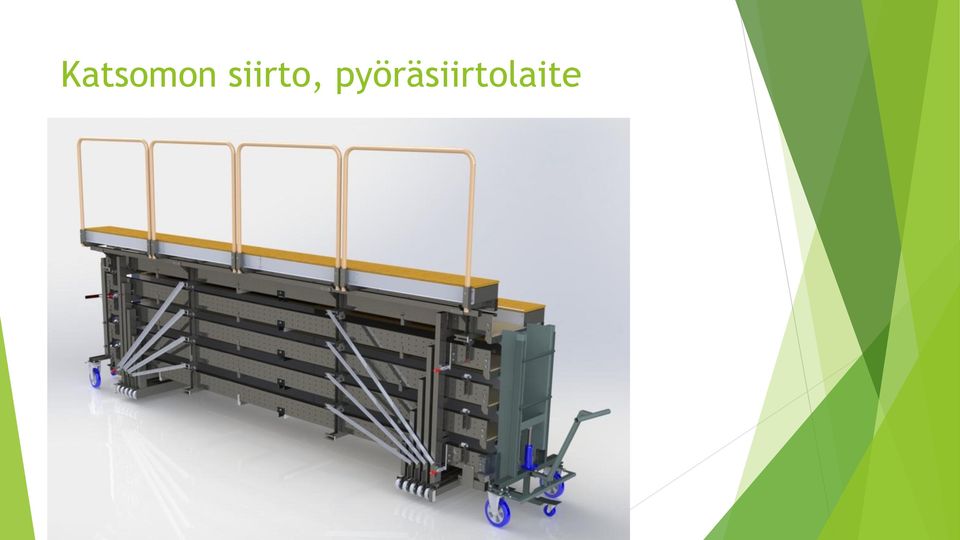

17 Katsomon siirto, pyöräsiirtolaite

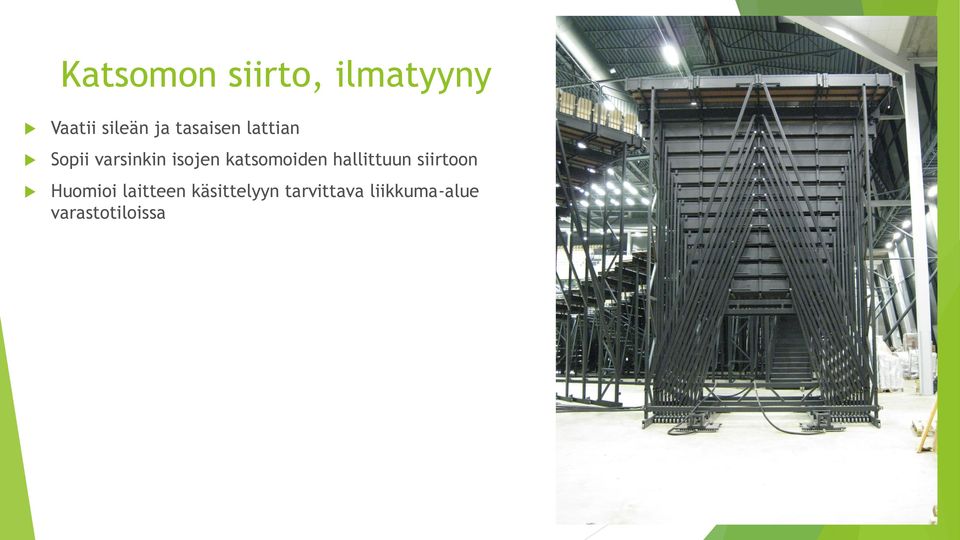

18 Katsomon siirto, ilmatyyny Vaatii sileän ja tasaisen lattian Sopii varsinkin isojen katsomoiden hallittuun siirtoon Huomioi laitteen käsittelyyn tarvittava liikkuma-alue varastotiloissa
