1 1 TT- ja TT-LAATTOJEN SUUNNITTELUOJE

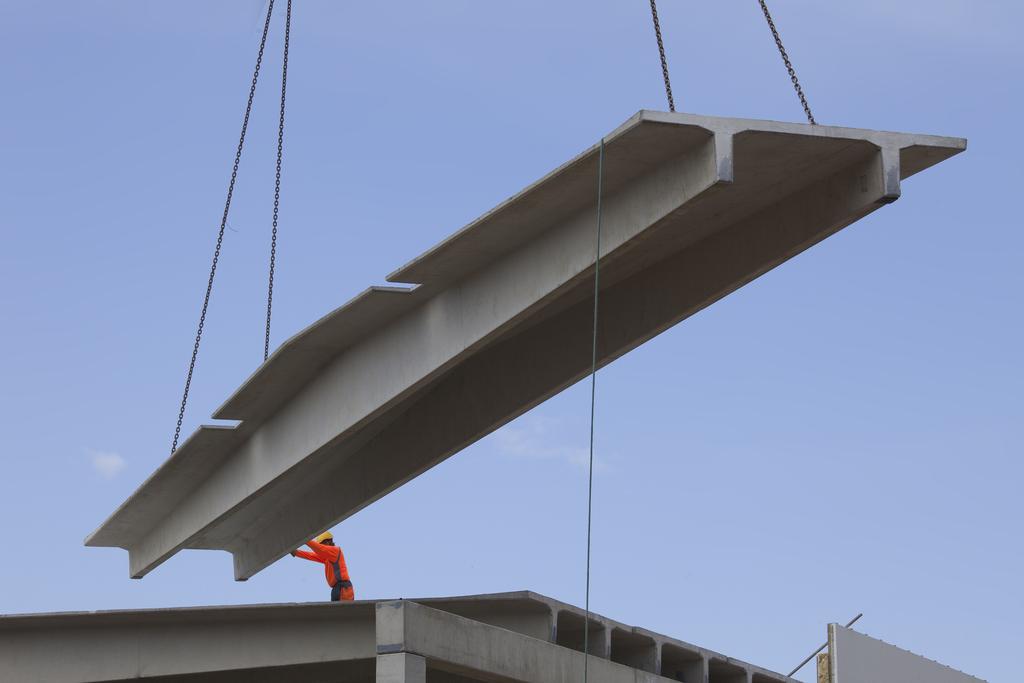

2 2 YLEISTÄ TT-ja TT-laatat ovat esijännitettyjä betonielementtejä. Jännevälit enimmillään 33 m. Laattoja käytetään ala-, väli- ja yläpohjien kantaviksi rakenteiksi teollisuus-, liike- ja toimistorakennuksiin. SUUNNITTELU Rakenteiden pääsuunnittelija laatii tasopiirustuksen, josta ilmenevät erilaiset laattojen tunnukset. Piirustus toimii elementtikaaviona laattoja asennettaessa. Lisäksi suunnittelija tekee elementtikohtaiset mittapiirustukset, joissa esitetään: Laattojen mitat Kuormitukset, myös kiinnikkeiden kuormat Reiät ja varaukset Muut tarvittavat tiedot Rakenteiden suunnittelussa tulee ottaa huomioon jännevoimasta johtuvat ennakkokorotus, pituuden lyheneminen ja korkeiden laattojen yhteydessä laatan pään kiertyminen. Laattojen raudoitus suunnitellaan valmistajan toimesta. Suunnittelussa noudatetaan SFS-EN ECC Betonirakenteiden suunnittelu sekä SFS-EN Betonivalmisosat, ripalaatat ohjeita. Laatat täyttävät rasitusluokan XC1 vaatimukset käyrästöjen ilmoittamilla kuormilla. Tavanomainen palonkestonluokka TT- ja TT-laatoilla on R60, kts. kohta palonkesto. Taatat voidaan suunnitella myös liittorakenteeksi, tällöin pintabetonin tartunta varmistetaan karhentamalla laatan yläpintaa ja asentamalla siihen tartuntateräksiä. Työmaalla noudatetaan yleisiä betonirakenteiden työsaumoista annettuja ohjeita. TT- ja TT-laattojen mitat, painot ja sallitut kuormat ilmenevät oheisista taulukoista. Taulukoissa ja käyrissä sallitut kuormat ovat ilman laatan omaa painoa, muuttuvan kuorman osuus on 75 %. TOLERANSSIT Mittapoikkeamien ylärajat valmistuksessa ovat julkaisun Betonielementtien toleranssit 2011 mukaiset. MUUT TIEDOT TUENNAT Laatat tuetaan yleensä betonikannattajien varaan. Liitoksessa käytetään tasauslevynä neopren-kumilevyä. Tukipinnan koko valitaan siten, että tasainen tukipaine kumilevyssä ei ylitä arvoa 7 MN/m 2. Tuikipinnan leveys on laatan leveys - 30 mm (viisteet vähennetään). Vaadittava tukipinnan pituus määritetään laskemalla. Levyn paksuus on yleensä 8mm. KIINNITYKSET Kiinnityksiä suunniteltaessa on suositeltavaa käyttää vain eri valmistajien vakiotartuntoja ja kiinnitysosia. Laattoihin voidaan tehdä jälkikiinnityksiä poraamalla, niiden sallittujen kuormien ja valmistuksen osalta noudatetaan kiinnikkeiden valmistajien ohjeita. kts. kohta kiinnitykset ja ripustukset. ENNAKKOKOROTUS JA TAIPUMINEN Laattojen ennakkokorotus eli taipuma ylöspäin on sitä suurempi mitä suuremmat ovat suunnitellut kuormat. Käyrästöjen mukaisia sallittuja kuormia käytettäessä tulee varautua korotuksiin seuraavasti: Jänneväli / 200 laatan kaltevuus 1:20 Jänneväli / 250 (laatan kaltevuus 1:40) tai suora TT-laatta Liittyviä rakenteita suunniteltaessa ja rakennettaessa tulee varautua ennakkokorotuksen ja lopullisen taipuman erotuksen suuruisiin liikkeisiin. Ennakkokorotus on edellä mainittua pienempi, jos hyötykuorma on käyrän osoittamaa arvoa pienempi. Tässä tapauksessa korotus voidaan arvioida redusoimalla edellä mainittuja enimmäisarvoja. Redusointi tapahtuu siten, että enimmäisarvot kerrotaan todellisen kokonaiskuorman ja käyrää vastaavan kokonaiskuorman suhteella. Kokonaiskuormassa on mukana laatan omapaino.

3 3 PALONKESTO TT-laatat täyttävät ripojen osalta R60-luokan vaatimukset. Paloteknisen mitoituksen avulla voidaan saavuttaa korkeampiakin tuntiluokkia. TT-laattojen palonkestoluokat vaihtelevat rivan leveyden mukaan seuraavasti: Rivanleveys mm luokka R60 R90 R

4 TT-LAATAT 4 TT-laatan poikkileikkaus Tyyppimerkintä TT 3000/1000/ tarkoittaa seuraavaa: Nimellislujuus 3000 mm (sauma 10 mm) 1000 mm mm TT-LAATTOJEN MITAT TT 3000/300/ TT 3000/400/

5 TT 3000/500/ TT 3000/600/ TT 3000/800/

6 TT 3000/1000/ TT 3000/0/

7 7 TT-LAATAT Tyyppimerkintä TT 3000/1000/ tarkoittaa seuraavaa: TT-laatan pään paksunnos suositus TT-laatan poikkileikkaus Nimellisleveys harjalla 3000 mm (sauma 10 mm) 1000 mm mm TT-LAATTOJEN MITAT Ripaleveys b Kaltevuus 1:20 1:20 1:20 1:20 1:40 1:40 1:20 1:20 1:20 b b ,5 732, laatan harjalla c c c laatan päässä h ,5 387, ,5 837, c c ,5 650, ,5 651,5 663,5 663,5 663,5 c Pituus max

8 8 TT-LAATTOJEN SALLITUT KUORMAT

9 9 TT-LAATTOJEN PAINOT (TONNEJA) JA PALONKESTOLUOKAT Ripaleveys Kaltevuus 1:20 1:20 1:20 1:20 1:20 1:20 1:20 Pituus l [m] 11 10, , , , , ,6 16,8 18,6 19, ,2 17,7 19,3 20, ,9 18,5 20,1 21, , , ,1 21, ,8 22,6 26, , ,7 23,5 27, ,1 27, ,4 24, ,2 28, ,2 25,1 28, ,4 29,2 31, ,8 25,8 29, ,5 30,1 32, ,6 26,6 30,7 29,9 33,6 30,9 33,6 36, ,5 30,9 34,7 31,8 34,6 37, ,4 31,8 35,8 32,6 35,5 38, ,2 32,8 36,8 33,4 36,3 39, ,7 37,9 34,2 37,2 40, ,8 34, ,9 38,0 41, , ,6 38,8 42,2

10 10 KIINNITYKSET JA RIPUSTUKSET Kiinnitystapa Tehtaalla valetut Kiinnityslevyt Valuankkurit arjaterästartunnat Jälkikiinnitys Läpipulttaus Kiila-ankkurit Betoniruuvit Panosnaulat Sallitut kiinnityskuormat Laatan yläpinta Laatan alapinta Rivan sivut Rivan alapinta Ripojen kohdille (SBKL), laatan reunaan TR39/TR44 Sallittu Sallittu Sallittu jännepunosten yläpuolelle Sallittu jännepunosten yläpuolelle Ei sallittu Ei sallittu Sallittu Ei sallittu Sallittu Sallittu e 150 tai 10 Ø e 150 tai 10 Ø Fx 10 kn Fy 1 kn qy 1 kn/m Fz 10 kn Sallittu Ei sallittu Ei sallittu Sallittu jännepunosten yläpuolelle Ei sallittu Fx 25 kn Fy 5 kn qy 5 kn/m Fz 10 kn, kun hf 0,4 kn Fz 4 kn, kun hf 0,4 kn

11 11

12 12

13 keskus pielisenbetoni.fi MYYNTI Tuija Kilpinen TT- JA TT-LAATTATETAAT ollolan tehdas keskus Kukonkankaantie ollola Outokummun tehdas keskus Talkkitie Outokumpu Joensuun tehdas keskus Ivontie 1 Joensuu
