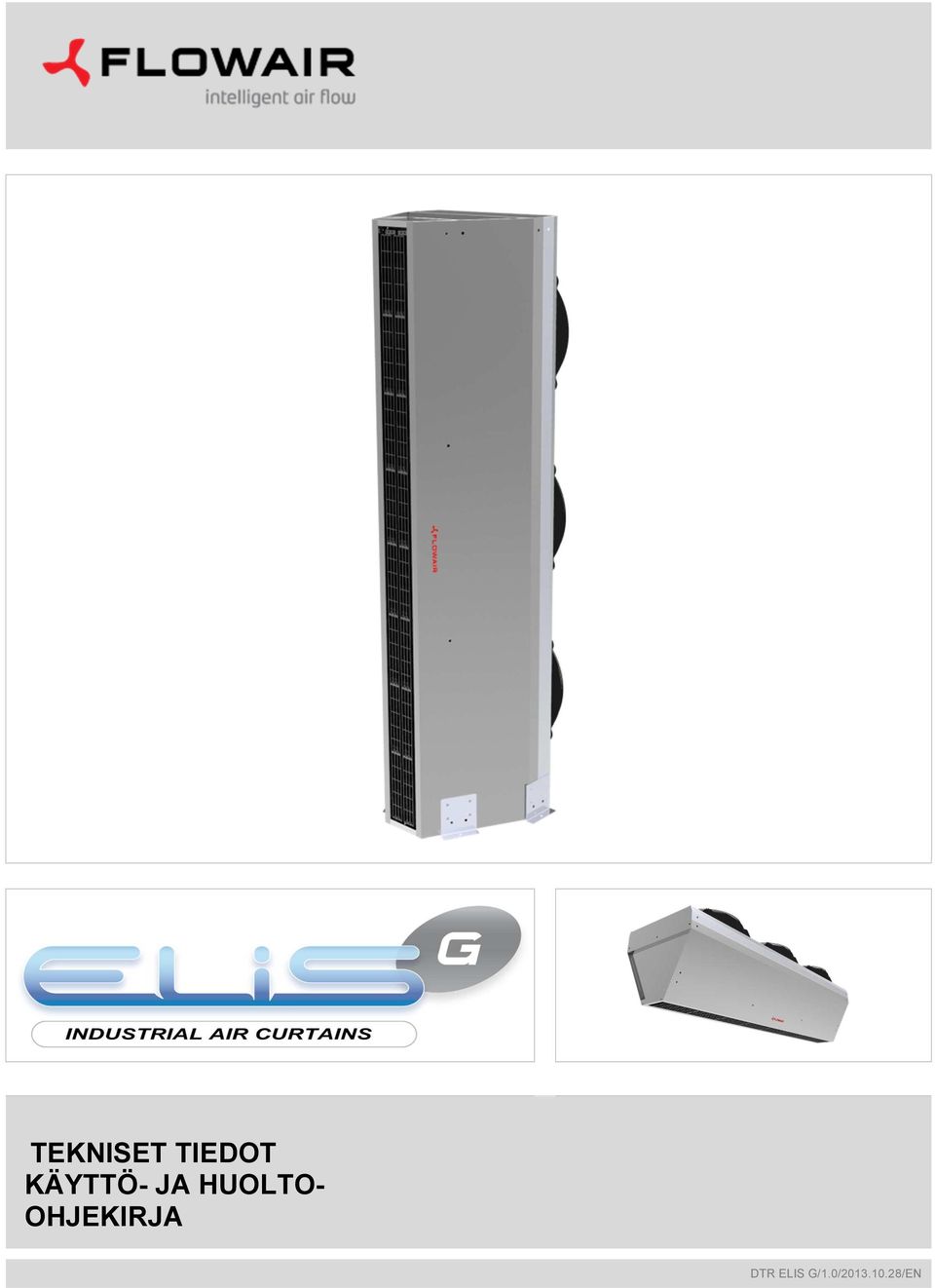

1 TEKNISET TIEDOT KÄYTTÖ- JA HUOLTO- OHJEKIRJA DTR ELIS G/1.0/ /EN

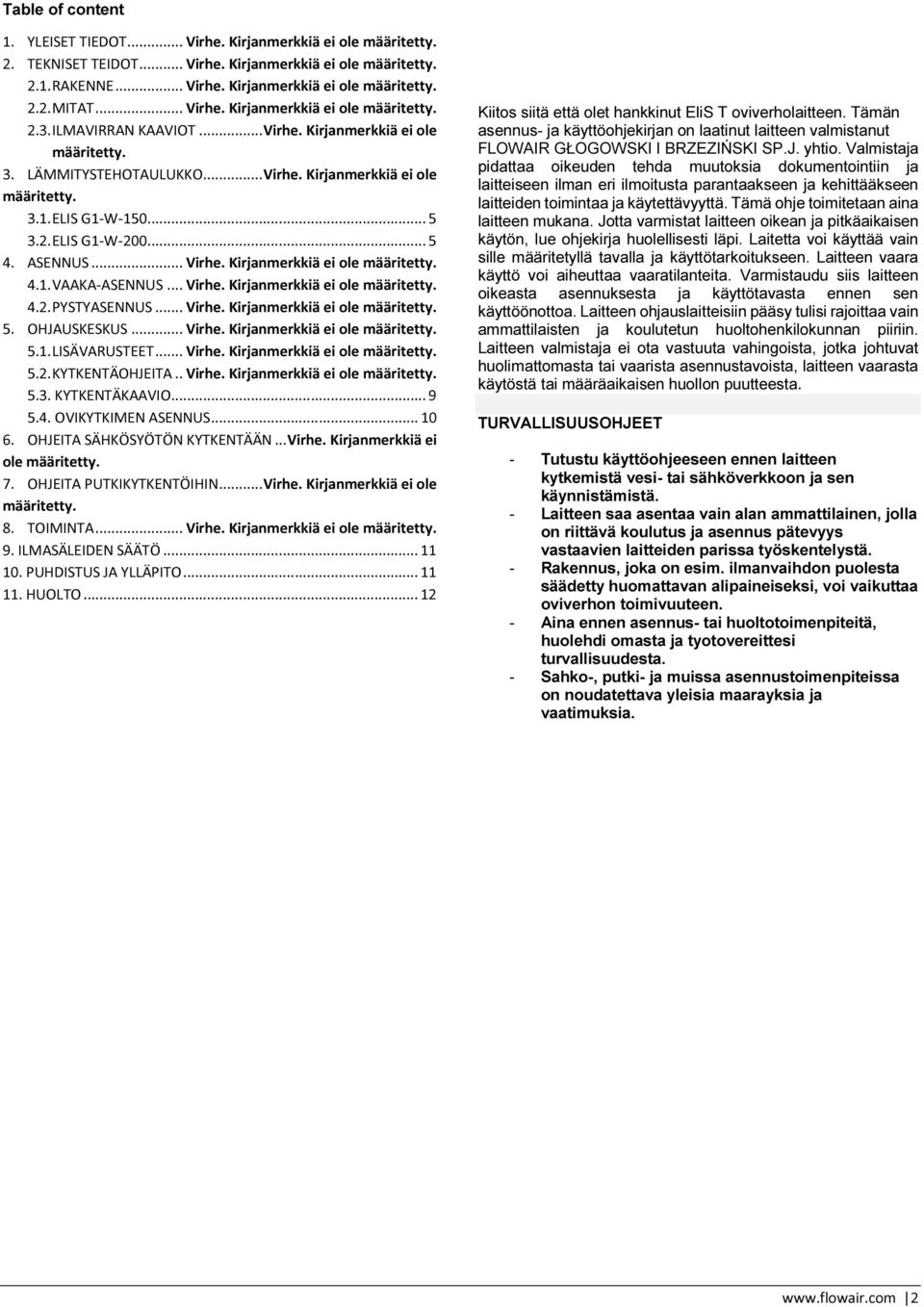

2 Table of content 1. YLEISET TIEDOT... Virhe. Kirjanmerkkiä ei ole määritetty. 2. TEKNISET TEIDOT... Virhe. Kirjanmerkkiä ei ole määritetty RAKENNE... Virhe. Kirjanmerkkiä ei ole määritetty MITAT... Virhe. Kirjanmerkkiä ei ole määritetty ILMAVIRRAN KAAVIOT... Virhe. Kirjanmerkkiä ei ole määritetty. 3. LÄMMITYSTEHOTAULUKKO... Virhe. Kirjanmerkkiä ei ole määritetty ELIS G1-W ELIS G1-W ASENNUS... Virhe. Kirjanmerkkiä ei ole määritetty VAAKA-ASENNUS... Virhe. Kirjanmerkkiä ei ole määritetty PYSTYASENNUS... Virhe. Kirjanmerkkiä ei ole määritetty. 5. OHJAUSKESKUS... Virhe. Kirjanmerkkiä ei ole määritetty LISÄVARUSTEET... Virhe. Kirjanmerkkiä ei ole määritetty KYTKENTÄOHJEITA.. Virhe. Kirjanmerkkiä ei ole määritetty KYTKENTÄKAAVIO OVIKYTKIMEN ASENNUS OHJEITA SÄHKÖSYÖTÖN KYTKENTÄÄN... Virhe. Kirjanmerkkiä ei ole määritetty. 7. OHJEITA PUTKIKYTKENTÖIHIN... Virhe. Kirjanmerkkiä ei ole määritetty. 8. TOIMINTA... Virhe. Kirjanmerkkiä ei ole määritetty. 9. ILMASÄLEIDEN SÄÄTÖ PUHDISTUS JA YLLÄPITO HUOLTO Kiitos siitä että olet hankkinut EliS T oviverholaitteen. Tämän asennus- ja käyttöohjekirjan on laatinut laitteen valmistanut FLOWAIR GŁOGOWSKI I BRZEZIŃSKI SP.J. yhtio. Valmistaja pidattaa oikeuden tehda muutoksia dokumentointiin ja laitteiseen ilman eri ilmoitusta parantaakseen ja kehittääkseen laitteiden toimintaa ja käytettävyyttä. Tämä ohje toimitetaan aina laitteen mukana. Jotta varmistat laitteen oikean ja pitkäaikaisen käytön, lue ohjekirja huolellisesti läpi. Laitetta voi käyttää vain sille määritetyllä tavalla ja käyttötarkoitukseen. Laitteen vaara käyttö voi aiheuttaa vaaratilanteita. Varmistaudu siis laitteen oikeasta asennuksesta ja käyttötavasta ennen sen käyttöönottoa. Laitteen ohjauslaitteisiin pääsy tulisi rajoittaa vain ammattilaisten ja koulutetun huoltohenkilokunnan piiriin. Laitteen valmistaja ei ota vastuuta vahingoista, jotka johtuvat huolimattomasta tai vaarista asennustavoista, laitteen vaarasta käytöstä tai määräaikaisen huollon puutteesta. TURVALLISUUSOHJEET - Tutustu käyttöohjeeseen ennen laitteen kytkemistä vesi- tai sähköverkkoon ja sen käynnistämistä. - Laitteen saa asentaa vain alan ammattilainen, jolla on riittävä koulutus ja asennus pätevyys vastaavien laitteiden parissa työskentelystä. - Rakennus, joka on esim. ilmanvaihdon puolesta säädetty huomattavan alipaineiseksi, voi vaikuttaa oviverhon toimivuuteen. - Aina ennen asennus- tai huoltotoimenpiteitä, huolehdi omasta ja tyotovereittesi turvallisuudesta. - Sahko-, putki- ja muissa asennustoimenpiteissa on noudatettava yleisia maarayksia ja vaatimuksia. 2

3 1. YLEISET TIEDOT ELiS G on ilmaverhopuhallin, jonka tarkoituksena estää lämmön vuotaminen sisältä ulos ja estää ulkoilmasta tulevia epäpuhtauksia sisälle. ELiS G on tarkoitettu asennettavaksi sisätiloihin ja toimimaan lämpötiloissa ELiS G voidaan asentaa sekä pysty- että vaaka-asentoon sekä linkittää toisten ELiS G ilmaverhopuhaltimien kanssa ilmaverhon laajentamiseen. ELIS G types: ELIS G1-W-150 ilmaverho vesilämmityspatterilla, maks vaikutusalue 7 m*; ELIS G1-E-150 ilmaverho sähköisellä lämmitysvastuksella, maks vaikutusalue 7 m*; ELIS G1-N-150 ilmaverho ilman lämmitystä, maks vaikutusalue 7,5 m*; ELIS G1-W-200 ilmaverho vesilämmityspatterilla, maks vaikutusalue 7 m*; ELIS G1-E-200 ilmaverho sähköisellä lämmitysvastuksella, maks vaikutusalue 7 m*; ELIS G1-N-200 ilmaverho ilman lämmitystä, maks vaikutusalue 7,5 m*. ❶ ilma sisään; ❷ ilma ulos; * pystysuuntainen vertikaalinen ilmavirta (ilmanopeus 3,0 m/s). 2. TEKNISET TIEDOT G1-W-150 G1-N-150 G1-E-150 G1-W-200 G1-N-200 G1-E-200 [V/Hz] 230/50 3x400/50 230/50 3x400/50 [A] 2,6 20,5 3,9 32 [W] 0,56 12,7 0,84 20 Ilmavirta [m 3 /h] IP 54 Äänitaso* [db(a)] Maks. veden lämpötila[oc] Maks. veden paine [oc] 1, ,6 - - Liitäntä ["] 3 / / Paino [kg] 44,6 40,2 49,8 57,8 53,8 71 Paino järjestelmä vedellä täytettynä [kg] 46, ,1 - - * Äänitaso mitattuna keskimääräisellä vaimennuksella varustetussa tilassa, koko 1500 m 3, 2 m päästä koneesta RAKENNE Puhallin aksiaalipuhallin muovisella siipipyörällä; IP54; Vesilämmityspatteri CU-AL; liitäntä 3 / 4 ; Sähköinen lämmitysvastus Alumiini PTC lämmityselementti; Kotelointi galvanoitu pelti ; säleikkö ABS, säleikön siivekkeet: muovi Asennuskehykset galvanoitu teräs. 3

4 2.2. MITAT ELIS: G1-N-150; G1-W-150; G1-E-150 ELIS: G1-N-200; G1-W-200; G1-E-200 Yllä esimerkki kannakoinnista. Muita asennusvaihtoehtoja 4ssä luvussa ILMAVIRRAN KAAVIOT ELIS G1-N-150; G1-W-150; G1-E-150; ELIS G1-N-200; G1-W-200; G1-E ,0 14,0 12,0 12,0 10,0 10,0 air velocity [m3/h] 8,0 6,0 G1-N-150 G1-E/W- 150 air velocity [m3/h] 8,0 6,0 G1-N-200 G1-E/W ,0 4,0 2,0 2,0 0, range [m] 0, range [m] 4

5 3. LÄMMITYSTEHOTAULUKKO 3.1. ELIS G1-W-150 PT Qw pw Tp2 PT Qw pw Tp2 Tp1 V kw l/h kpa C kw l/h kpa C C m 3 /h Tw1 / Tw2 = 90/70 o C Tw1 / Tw2 = 80/60 o C 0 33, ,0 29, ,0 5 31, ,0 26, , , ,5 24, , , ,5 21, , , ,5 19, ,5 Tw1 / Tw2 = 70/50 o C Tw1 / Tw2 = 70/40 o C 0 24, ,0 20, ,0 5 21, ,0 18, , , ,0 15, , , ,0 13, , , ,0 10, ,5 Tw1 / Tw2 = 60/40 o C Tw1 / Tw2 = 50/40 o C 0 19, ,0 18, ,5 5 17, ,0 16, , , ,0 13, , , ,0 11, , , ,0 9, , ELIS G1-W-200 PT Qw pw Tp2 PT Qw pw Tp2 Tp1 V kw l/h kpa C kw l/h kpa C C m 3 /h Tw1 / Tw2 = 90/70 o C Tw1 / Tw2 = 80/60 o C , ,5 33, ,5 5 36, ,5 30, , , ,0 27, , , ,0 25, , , ,0 22, , Tw1 / Tw2 = 70/50 o C Tw1 / Tw2 = 70/40 o C 28, ,5 23, ,0 5 25, ,0 20, , , ,0 18, , , ,0 15, , , ,5 12, , Tw1 / Tw2 = 60/40 o C Tw1 / Tw2 = 50/40 o C 22, ,5 21, ,5 5 19, ,0 18, , , ,0 16, , , ,0 13, , , ,5 10, ,0 V Ilmavirta PT Lämmitysteho Tp1 Ilma sisään lämpötila Tp2 Ilma ulos lämpötila Tw1 Vesi sisään lämpötila Tw2 Vesi ulos lämpötila Qw Vesivirta pw Painehäviö vedelle 5

6 4. ASENNUS Elis G ilmaverhot toimitetaan kannakkeilla, joilla kone voidaan asentaa sekä pysty- että vaaka-asennuksella. Kierretankoja tai seinäasennustarvikkeita(ruuveja) ei ole toimituksessa mukana. Maksimimitat ovelle: - maksimi leveys yksipuoliselle asennukselle: 7,5 m, - maksimi leveys molemminpuoleiselle asennukselle: 13 m, - maksimi korkeus: 7,5 m,. Attention: Kiinnitä verhot kiinnityspintaan tukevasti ruuveilla ennen käynnistystä VAAKA-ASENNUS Vaaka-asennuksessa käytä asennusrautoja ❶ kiinnitä kone kierretangoilla M10 (eivä sisälly toimitukseen). Yksi kone asennetaan 4llä asennusraudalla, kaksi konetta 6lla. Asennusraudat asennetaan ruuveillä koneisiin kuvan osoittamalla tavalla 6

7 4.2. PYSTYASENNUS Pystyasennus tehdään asennusraudoilla, joilla alin kone kiinnitetään ensin lattiapintaan. Tämän jälkeen mahdollinen toinen kone nostetaan alimman päälle ja koneet kiinnitetään toisiinsa asennusraudoilla. Sen jälkeen koneet kannakoidaan esim. kierretangoilla pystysuoraan pintaan(esim. seinään).. ❶. 7

8 5. OHJAUSKESKUS S1G ohjauskeskus: voidaan ohjatayhtä ilmaverhokonetta; voidaan liittää huonetermostaatti voidaan liittää säätöventtiilin toimilaite voidaan liittää ovikytkin S3G ohjauskeskus: Ohjataan jopa kolmea oviverhokojetta; lisäksi muut ylläolevat ominausuudet 5.1. LISÄVARUSTEET DCm mekaaninen ovikytkin Toimintalämpötila: ºC Suojausluokka: IP65 Tyyppi: 1xNC ja 1xNO Resistanssi: 10 A RA huonetermostaatti Toimintalämpötila: ºC Käyttölämpötila: 0 +40ºC Suojausluokka: IP30 Resistanssi: induktiivinen 3 A, resistance 10 A. SRV3d 3-tieventtiili 3/4 toimilaitteella Suojausluokka: IP44 Sähkösyöttö: V 50/60 Hz Maks. veden lämpötila: +95 C Maks. veden paine: 1,6 MPa Asennus: vesijohtoon Avausaika: 7 s SRV2d 2-tieventtiili 3/4 toimilaitteella Suojausluokka: IP44 Sähkösyöttö: V 50/60 Hz Maks. veden lämpötila: +130 C Maks. veden paine:1,6 MPa Kvs: 3,5 Avausaika: 2,5 min KYTKENTÄOHJEET G1-N-150; G1-W-150; G1-N-200; G1-W-200 Kytke sähkösyöttö liitännän puoleiselta sivulta. Yhdistä kaapelit kytkentäohjeen mukaisesti ja kiinnitä kunnollisesti vedonpoisto. G1-E-150; G1-E-200 Yhdistä 3 x 400 V / 50 Hz sähkösyöttö kytkentärimaan. Kytke seuraavat puhaltimet 1; 2; PE. 8

9 5.3. KYTKENTÄKAAVIOT S3G ❶ Sähkösyöttö: V / 50 Hz (OMY 3x1,5 mm 2 ); ❷ Ovikytkin DCm; ❸ Sähkösyöttö oviverholle (OMY 3x1,5 mm 2 ); ❹ Huonetermostaatti RA; ❺ Säätöventtiili SRQ2d, SRV2d S1 Pääkatkaisin; KM1 Kontaktori; F1; F2; F3 vikavirtasuoja (6 A); S1G ❶ Sähkösyöttö: V / 50 Hz (OMY 3x1,5 mm 2 ); ❷ Ovikytkin DCm; ❸ Sähkösyöttö oviverholle (OMY 3x1,5 mm 2 ); S1 - pääkytkin; KM1 - kontaktori; Säätöventtiilin ja ovikytkimen kytkentä kuten yllä 9

10 5.4. OVIKYTKIMEN ASENNUS Esimerkki ovikytkimen DCm asennuksesta. DCm tämäntyypisessä asennuksessa, käytä 21 i 22 (NC; NC) ovikytkimessä. 10

11 6. OHJEITA SÄHKÖSYÖTÖN KYTKENTÄÄN Ennen kuin kytket virran päälle, varmista ohjauskeskuksen ja puhaltimien kytkennät että ne on kytketty kytkentäohjeiden mukaan. Varmista myös että sähkösyöttö on sama kuin tyyppikilven vaatimus. Kaapeleiden minimipaksuus: o 1,5 mm 2 ELiS G1-N/W-150/200 o 4 mm 2 ELiS G1-E-150 o 6 mm 2 ELiS G1-E-200 Koneen käynnistämien ilman kunnollista maadoitusta on ehdottomasti kiellettyä! 9. ILMASÄLEIDEN SÄÄTÖ Ilmasäleitä voidaan säätää ± 10º. Säätäessä kulmaa, kohdista voima yhtä aikaa kumpaankin päätyyn ettei säle taivu. 7. OHJEITA PUTKIKYTKENTÖIHIN Kytkentä pitää suorittaa tavalla, jossa yhteisiin ei kohdistu tarpeetonta kuormaa. Asenna säätöventtiilit aina järjestelmän korkeimpaan kohtaan. Suorita putkiasennukset niin, että huolto- ja korjaustoimenpiteissa asennus on helppo purkaa. On suositeltavaa käyttää sulkuja, niin että koneen putkisto voidaan sulkea muusta järjestelmästa huollon ajaksi. Järjestelmä on suojattava niin, ettei putkiston paine pääse nousemaan yli maksimiarvon (1.6 MPa). Kiinnittäessä putkistoa koneen liitäntöihin, liitokset on kiristettävä kahvella avaimella, jottei liitosputkiin kohdistu liikaa voimaa. 8. TOIMINTA Kone on suunniteltu sijoitettavaksi sisätiloihin, missälämpötila on yli 0 o C. Alemmissa lämpötiloissa on vaara vesipatterin jäätymiselle. Koneen maahantuoja ei ota vastuuta asennuksista, joissa patterilla on jäätymismahdollisuus. Älä kannakoi mitään koneen putkiliitäntöihin ja siihen liitettävään putkistoon. Kone pitää tarkistaa ja huoltaa säännöllisesti. Jos toiminnassa havaitaan poikkeamia, älä käytä konetta. Vioittuneen koneen käytön jatkaminen on kiellettyä. Maahantuoja ei ota vastuuta vahingoista, joita vioittuneen koneen käytöstä seuraa. Lämmityspatteria puhdistaessa varo taivuttamasta tai vahingoittamasta lamelleja. Huolto- ja puhdistustoimenpiteissä kytke kone pois sähkövirrasta. Jos konetta tai sen lämmitysjärjestelmää ei käytetä pitkään aikaan, tyhjennä järjestelmä vedestä korroosion ehkäisemiseksi. AIR 10. PUHDISTUS JA YLLÄPITO Tarkista koneen kunto määräajoittain. Patterin ja säleikön likaantumine vähentää ilmavirtaa ja lämmitystehoa. Puhdistuksessa noudata alla olevia ohjeita. Kytke koneesta virta pois. Irroita imuaukon säleikkö Käytä lämmityspatterin ja vastuksen puhdistukseen paineilmaa liikuttaen puhallusta pystysuuntaisesti lamellien mukaisesti(ei vaakasuoraan, jolloin paineilma voisi taivuttaa ja vahingoittaa lamelleja). Älä puhdista patteria tai vastusta koskaan vedellä! Lamellien puhdistus vedellä tai mekaanisesti hankaamalla on ehdottomasti kiellettyä. 11

12 11. HUOLTO Ongelmatapauksissa, ota yhteys jälleenmyyjään tai maahantuojaan. Koneen maahantuoja ei vastaa vahingoista, jotka aiheutuvat valtuuttamattoman henkilökunnan tekemistä huolto- tai korjaustoimenpiteistä! Valmistusmaa Puola Valmistettu EUssa Valmistaja: FLOWAIR GŁOGOWSKI I BRZEZIŃSKI SP.J. ul. Chwaszczyńska 151E, Gdynia Puhelin , fax.: sähköposti: info@flowair.pl Maahantuoja: MKM Trade Oy, Kuormakuja 3, Nummela puhelin sähköposti: myynti@mkm-trade.fi ja huolto@mkm-trade.fi

13 DEKLARACJA ZGODNOŚCI WE / Declaration of Conformity Producent / Manufacturer: FLOWAIR GŁOGOWSKI I BRZEZIŃSKI SP.J. Biuro / Office: Chwaszczyńska 151E, Gdynia Siedziba / Headquater: Amona 84; Gdynia tel. (058) tel./fax: (058) info@flowair.pl deklaruje, że / hereby confirms, that nazwa / device name: Kurtyna powietrzna / Air curtain modele / models: ELIS G typ / types: ELIS G1-N-150; ELIS G1-W-150; ELIS G1-E-150; ELIS G2-N-150; ELIS G2-W-150; ELIS G2-E-150; ELIS G1-N-200; ELIS G1-W-200; ELIS G1-E-200; ELIS G2-N-200; ELIS G2-W-200; ELIS G2-E-200; data wprowadzenia produktu do obrotu / product launch date: 2013 jest zgodna z zasadniczymi wymaganiami / was produced in accordance to the following European Directives: oraz zharmonizowanymi z tymi dyrektywami normami / and harmonized norms, with above directives: dyrektywy / directives MD 2006/42/WE; dyrektywy / directives EMC 2004/108/WE PN-EN :2010 Bezpieczeństwo maszyn - Wyposażenie elektryczne maszyn Część 1: Wymagania ogólne / Safety of machinery - Electrical equipment of machines - Part 1: General requirements PN-EN :2012 Elektryczny sprzęt do użytku domowego i podobnego - Bezpieczeństwo użytkowania Część 1: Wymagania ogólne / Household and similar electrical appliances - Safety - Part 1: General requirements PN-EN :2007 Elektryczny sprzęt do użytku domowego i podobnego - Bezpieczeństwo użytkowania Część 2-80: Wymagania szczegółowe dotyczące wentylatorów / Household and similar electrical appliances - Safety Part 2-30: Particular requirements for room heaters 13

14 PN-EN :2011 Maszyny elektryczne wirujące Część 1: Dane znamionowe i parametry / Rotating electrical machines Part 1: Rating and performance PN-EN :2004 /A1:2009 Maszyny elektryczne wirujące Część 5: Stopnie ochrony zapewniane przez rozwiązania konstrukcyjne maszyn elektrycznych wirujących (kod IP) Klasyfikacja / Rotating electrical machines Part 5: Degrees of protection provided by the integral design of rotating electrical machines (IP code). Classification. PN-EN :2007 Maszyny elektryczne wirujące Część 8: Oznaczanie wyprowadzeń i kierunek wirowania maszyn wirujących / Rotating electrical machines Part 8: Terminal markings and direction of rotation. PN-EN :2009 Maszyny elektryczne wirujące Część 9: Dopuszczalne poziomy hałasu / Rotating electrical machines Part 9: Noise limits. PN-EN :2008 Kompatybilność elektromagnetyczna (EMC) Część 6-1: Normy ogólne - Odporność w środowiskach: mieszkalnym, handlowym i lekko uprzemysłowionym / Electromagnetic compatibility (EMC) Part 6-1: Generic standards. Immunity for residential, commercial and light-industrial environments. PN-EN :2008 Kompatybilność elektromagnetyczna (EMC) Część 6-2: Normy ogólne Odporność w środowiskach przemysłowych / Electromagnetic compatibility (EMC) - Part 6-2: Generic standards. Immunity for industrial environments. PN-EN :2008 Kompatybilność elektromagnetyczna (EMC) Część 6-3: Normy ogólne Norma emisji w środowiskach: mieszkalnym, handlowym i lekko uprzemysłowionym / Electromagnetic compatibility (EMC) - Part 6-3: Generic standards - Emission standard for residential, commercial and light-industrial environments. PN-EN :2008 Kompatybilność elektromagnetyczna (EMC) Część 6-4: Normy ogólne - Norma emisji w środowiskach przemysłowych / Electromagnetic compatibility (EMC) - Part 6-4: Generic standards - Emission standard for industrial environments. Gdynia, Product Manager Dunajski Maciej 14
