1 OXeN Ilmanvaihto lämmöntalteenotolla ilman kanavointia

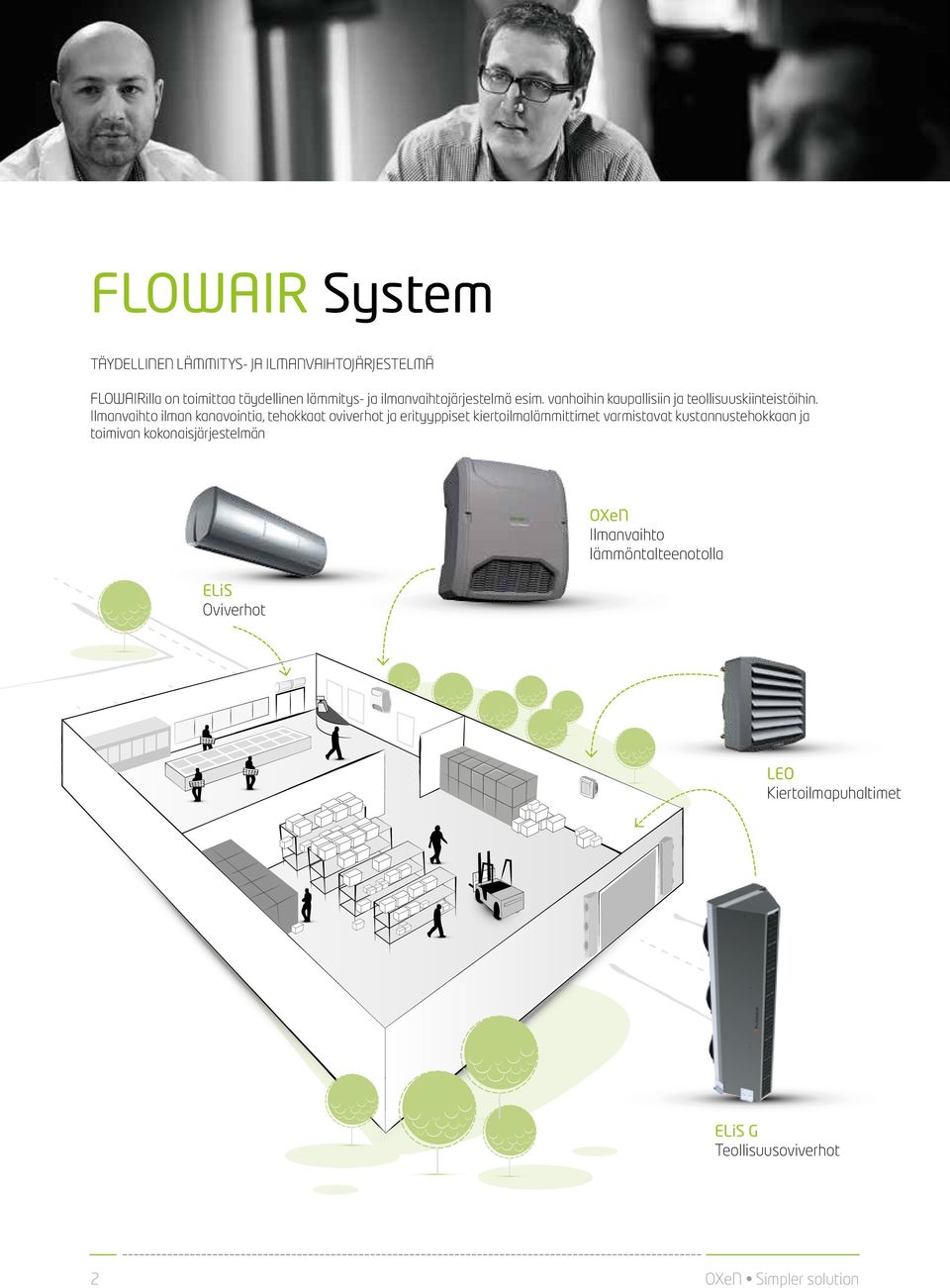

2 FLOWAIR System Täydellinen lämmitys- ja ilmanvaihtojärjestelmä FLOWAIRilla on toimittaa täydellinen lämmitys- ja ilmanvaihtojärjestelmä esim. vanhoihin kaupallisiin ja teollisuuskiinteistöihin. Ilmanvaihto ilman kanavointia, tehokkaat oviverhot ja erityyppiset kiertoilmalämmittimet varmistavat kustannustehokkaan ja toimivan kokonaisjärjestelmän ELiS Oviverhot OXeN Ilmanvaihto lämmöntalteenotolla LEO Kiertoilmapuhaltimet ELiS G Teollisuusoviverhot 2 OXeN Simpler solution

Ilmanvaihto ilman kanavointia, tehokkaat oviverhot ja erityyppiset kiertoilmalämmittimet varmistavat

3 OXeN täydentää FLOWAIRin laajaa kiertoilma- ja oviverhojen tuotevalikoimaa ilmanvaihtolaitteistolla ilman kanavointia, joka sisältää lämmöntalteenoton. Helpoin tapa saada ilmanvaihto lämmöntalteenotolla Ilmanvaihtojärjestelmä ilman kanavointia vähentää investointi- ja asennuskustannuksia Korkea lämmöntalteenottoteho vähentää rakennuksen käyttökustannuksia Ennenkuin etsimme uusia keinoja tuottaa energiaa uusiutuvista ja perinteisistä energialähteistä - Opettele säästämään sitä! Ilmanvaihtoon liittyvä lämpöhäviö on suurimpia koko rakennuksessa 60% Se kattaa jopa 60% lämmityskustannuksista! Lämpöhäviön jakauma rakennuksessa: Ilmanvaihto 40 60% Katto Ikkunat Seinät Lattia 15 20% 15 20% < 10% < 10% OXeN Simpler solution 3

rakennuksen käyttökustannuksia Ennenkuin etsimme uusia keinoja tuottaa energiaa uusiutuvista ja perinteisistä energialähteistä - Opettele säästämään sitä!

4 Ei kanavointia Taloudellinen Asennus ilman kanavointia OXeN on tehokas ilmanvaihtojärjestelmä ilman kanavointia, ilmavirta ohjataan suoraan tilaan jossa ihmiset työskentelevät Helppo huoltaa Koska kanavistoa ei ole, järjestelmän puhdistaminen ja suodattimien vaihtaminen on helppoa. Yksinkertaista ja helppoa! OXeN ilmanvaihto on aina puhdasta, ei likaantuvia kanavistoja! Alhaiset investointik Halpa asen Pienempi lä lämmityska boiler 200 kw bo 120 k Vain 3 elementtiä: OxC Seinän läpivienti Halvemmat varastointik OXeN ohjausjärjestelmällä Ilma sisään Ilma ulos Halvemma käyttökust OxS Raitisilma sisään/ Jäteilma ulos 15 kw ilmaista ener Tuloilma Poistoilma 4 OXeN Simpler solution

OXeN ilmanvaihto on aina puhdasta, ei likaantuvia kanavistoja!

5 Kompakti ustannukset Helppo asennus taa mmönsiirrin/ ttila OXeNia varten tarvitaan vain yksi aukko ulkoseinään iler W rahti- ja ustannukset PIenempi lämpötarve tarkoittaa pienempiä lämpökattiloita, pumppuja ja vähemmän asennustyötä. 65kG Paino vain 65kg - vähentää vaatimuksia kiinnityspinnalta. Asennuskehykset standarditoimituksessa t annukset Helppo logistiikka giaa Korkea lämmöntalteenttokyky varmistetaan kaksoislevylämmönsiirtimellä alemmat kustannukset ovat suoraan verrannollisia ylläpito- ja huoltokustannuksiin 1 lava= OXeN ohjausjärjestelmällä kaikkine lisävarusteineen Tämä ei voisi olla helpompaa. Ei enää kokoamista, sovittamista ja muutoksia. OXeN on valmis asennettavaksi lavalta purkamisen jälkeen. OXeN Simpler solution 5

Asennuskehykset standarditoimituksessa t annukset Helppo logistiikka giaa Korkea lämmöntalteenttokyky varmistetaan kaksoislevylämmönsiirtimellä alemmat kustannukset ovat suoraan

6 Rakenne Koneen rakenne yhdistää tarkasti valittuja materiaaleja. Pitkälti räätälöidyt ratkaisut mahdollistavat todella ainutlaatuisen ja toimivan koneen. Nerokas kotelointi - Hyvä iskunkestävyys - alhainen paino - ääni- ja lämpöeristys valmiina Useamman puhaltimen tekniikka - tasainen ilmavirta - hiljainen toiminta - alhainen virrankulutus Kaksi versiota koneesta X2-W vesilämmityspatterilla X2-N ilman jälkilämmitystä X 2 -siirrin Tuplalevylämmönsiirrin mahdollistaa korkean lämmöntalteenottotehokkuuden Rakenne - yhdistelmä ruostumatonta terästä ja muovia - hyvä kestävyys ja matala paino - helppo huoltaa Palkittu järjestelmä! OXeN on palkittu usealla suunnittelupalkinnolla, joiden joukossa on maailman arvostetuimpia palkintoja. Konetta on kehuttu laadusta, materiaalivalinnoista, innovatiivisuudesta, toiminnallisuudesta ja ergonomiasta OXeN Simpler solution

versiota koneesta X2-W-1.2 - vesilämmityspatterilla X2-N-1.

7 Ohjausjärjestelmä OXeN on varustettu täydellisellä ohjausjärjestelmällä Raitisilman lämpöanturi Sulkupellin toimilaite Ohituspellin toimilaite Jäteilman lämpöanturi Sähkö- ja ohjausjärjestelmäkeskus 3-tieventtiilin toimilaite (OXeN X2-W-1.2-V only) Tuloilman lämpöanturi Veden jäätymisenestoanturi (OXeN X2-W-1.2-V only) Poistoilman lämpöanturi T-box ohjauspaneeli kosketusnäytöllä - helppo käyttää - pikaasetukset halutuille parametreille - voi ohjata jopa 12 eri konetta yhtäaikaa Toimintatilat: Viikkokello Lämpötilan ohjaus COMFORT / ECO Toimintatilan muutos yhdellä kosketuksella Suodattimien vaihtoajan seuraaminen Jäätymisen esto MODBUS RTU yhteensopiva Lämmöntalteentoton ohitus -toiminto OXeN Simpler solution 7

2-V only) Poistoilman lämpöanturi T-box ohjauspaneeli kosketusnäytöllä - helppo käyttää - pikaasetukset halutuille parametreille - voi ohjata jopa 12 eri konetta yhtäaikaa

8 Tekniset tiedot Ulkomitat Asennusvaihtoehtoja OxS-H OxS min. 1,5 m 2,0 4,0 m 3,0 5,0 m OxS - seinäasennus läpiviennillä ja raitis/jäteilmahajoittajalla OxS-H kattoasenteisella raitis/ jäteilmahajottajalla 8 OXeN Simpler solution

9 Tekniset tiedot X2-W-1.2 (vesilämmityspatterilla) X2-N-1.2 Ilma Sisään / Ulos Ilman tulo / poisto osio Usean puhaltimen tekniikka - diagonaalisten puhaltimien moduli Maks. imavirta tulo / poisto * 1200 m 3 /h Ilmavirran pituus 7,5 m Ilmavirran säätö tulo / poisto portaaton, m 3 /h Äänitaso *** 49 db(a) Sähkö Sähkösyöttö 230 V / 50 Hz Maks. virta 2,4 A Maks. kulutus 552 W Kotelointi Materiaali EPP muovi Väri Harmaa Koneen paino 67,5 kg 65,0 kg Paino vedellä täytettynä 68,3 kg Asennuspaikka Sisätilat Maks. ilman kiinteä aines 0,3 g/m 3 Toimintalämpötila 5 35 o C Asennus Seinälle tai sisäkaton taakse IP 42 Suodatusluokka EU4 Lämmöntalteenotto - ristivirta Lämmöntalteenottosiirrin Kaksoislevylämmönsiirrin (ristivirta) Lämpötilasuhde **** % Lämmöntalteenoton teho **** 3,0 15,0 kw Vesilämmityspatteri Rakenne Kupari-alumiini, 1-rivinen Lämpöteho ***** 9,9 kw Lämmönnostokyky (ΔT) ***** 23,0 o C Putkiliitäntä ½ Maks. toimintapaine 1,6 MPa Maks. veden lämpötila 95 C Ohjausjärjestelmä Ohjaus Ohjauspaneeli kosketusnäytöllä Levylämmönsiirtimen jäätymisenesto Vähennetään puhaltimien nopeutta Vesipatterin jäätymisenesto PT-1000 lämpöanturi Suodattimien likaantumisen ilmoitus Aikalaskuri * Maks. ilmavirta EU4 suodatuksella OxS/OxS-H raitisilma sisään. ** Vaakasuora ilmavirta 0,5 m/s nopeudella. *** Äänitaso mitattu akustisilta ominaisuuksiltaan keskitasoa olevassa 500 m 3 tilassa **** Ilman arvot: ulkolämpötila -24 o C RH 90%, poistoilma 24 o C RH 50%, ilmamäärä m 3 /h **** Veden lämpötila 80/60 o C, tuloilma 5 o C. OXeN Simpler solution 9

kulutus 552 W Kotelointi Materiaali EPP muovi Väri Harmaa Koneen paino 67,5 kg 65,0 kg Paino vedellä täytettynä 68,3 kg Asennuspaikka Sisätilat Maks.

10 Tekniset tiedot Lämmitystarve T2 Sisälämpötila [ o C] T1 Ulkolämpötila [ o C] Pr - Lämmöntalteenottoteho [kw] Pc - Kokonaislämmitysteho [kw] Tw1/Tw2 = 90/70 C Tw1/Tw2 = 80/60 C Tw1/Tw2 = 70/50 C Tw1/Tw2 = 60/40 C Tw1/Tw2 = 50/30 C 1. Valitse ulkolämpötila 2. Valitse sisälämpötila 3. Lue lämmöntalteenoton teho Pr (kokonaislämmitysteho OXeN X2-N-1.2 ilman jälkilämmityspatteria) 4. Lämmitysveden lämpötila 5. Lue kokonaislämmitysteho Pc 10 OXeN Simpler solution

80/60 C Tw1/Tw2 = 70/50 C Tw1/Tw2 = 60/40 C Tw1/Tw2 = 50/30 C 1. Valitse ulkolämpötila 2. Valitse sisälämpötila 3.

11 Tekniset tiedot T2 - internal temperature [ o C] Tuloilman lämpötila T4 - Tuloilmalämpötila OXeN X2-W-1.2 [ o C] T1 - Ulkolämpötila [ o C] T3 - Tuloilma lämpötila OXeN X2-N-1.2 [ o C] 45 Tw1/Tw2 = 90/70 C 40 Tw1/Tw2 = 80/60 C 35 Tw1/Tw2 = 70/50 C 30 Tw1/Tw2 = 60/40 C Tw1/Tw2 = 50/30 C Valitse ulkolämpötila 2. Valitse sisälämpötila 3. Lue tuloilman lämpötila OXeNille ilman jälkilämmityspatteria ( OXeN X2-N-1.2) 4. Valitse lämmitysveden lämpötila 5. Lue tuloilman lämpötila OXeNille jälkilämmityspatterilla OXeN Simpler solution 11

2 [ o C] 45 Tw1/Tw2 = 90/70 C 40 Tw1/Tw2 = 80/60 C 35 Tw1/Tw2 = 70/50 C 30 Tw1/Tw2 = 60/40 C 25 5 4 Tw1/Tw2 = 50/30 C 20 15 10 5 1. Valitse ulkolämpötila 2.
