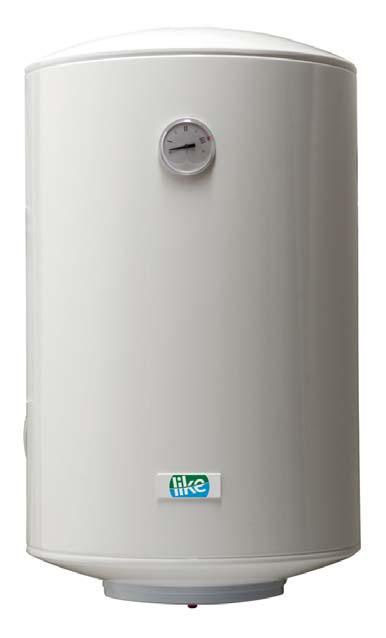

1 LIKE30 LIKE50 LIKE80 LIKE120 LIKE200 LÄMMINVESIVARAAJA Käyttöohje HUOMIO! Lue käyttöohjeet huolellisesti ennen laitteen käyttöä ja noudata kaikkia annettuja ohjeita. Säilytä ohjeet myöhempää tarvetta varten. Maahantuoja: ISOJOEN KONEHALLI OY Keskustie 26, Kauhajoki As, Suomi Tel , Fax

6 5.3. Kalkinpoisto (ajoittain) Laitteen hyvän tehokkuuden takaamiseksi on vastuksesta suositeltavaa poistaa kalkki aika ajoin. Tämän operaation aikaväli riippuu veden kovuudesta. Suorita kalkinpoisto seuraavasti: - kytke laite irti virtalähteestä; - tyhjennä säiliö (ks. kappale Laitteen tyhjentäminen ); - irrota sähköosien suojakannen kiinnitysruuvit; - irrota sähköjohdot liitinpisteistään ja irrota termostaatti; - irrota termostaatti kotelostaan; - irrota vastus oikean kokoisella kuusiokoloavaimella; - puhdista ja poista kertynyt kalkki, mutta varo vaurioittamasta vastuksen suojavaippaa YLEISIÄ HUOMAUTUKSIA Käytä tarkoitukseen sopivia työvälineitä. Vaihda aina tiivisteet ja o-renkaat uusiin. Käytä ainoastaan alkuperäisvaraosia. Asentaessasi osia takaisin paikoilleen varmista seuraavat asiat: - vastus on asennettu oikein paikoilleen ja tiivisteet on asianmukaisesti sovitettu; - termostaatti on kunnollisesti sovitettu vastuksen koteloon työntämällä se kokonaan sisälle, mutta kuitenkin ilman iskuja tai lyöntejä, mikä saattaisi vaurioittaa sitä; varmista, että sisäpuolella sijaitsevat koiras/naaras koskettimet on oikein sijoitettu; - ennen kuin kytket virran uudestaan päälle, täytä laite (ks. kappale Laitteen täyttäminen ) ja tarkista laite vesivuotojen varalta. 6) KUVIEN JA KAAVIOIDEN SELITYKSET Kuvat 3 ja 5 1. Paisuntasäiliön kalvo (*) 2. Veden suojayksikkö (*) 3. Kylmäveden syöttöhana (*) 4. Paineenalennin (*) (*) eivät sisälly toimitukseen - asennettava asentajan toimesta Kuva 4 A - B Lämminvesi C - D Kylmävesi Kuvat 13 ja Anodin tarkistussilmä 2. Magnesiumanodi 3. Lämpömittari 4. Lämpöeriste 5. Säiliö 6. Ulkokuori 7. Vastus 8. Veden sisääntulo 9. Termostaatti 10. Merkkivalo 11. Suojakansi 12. Lämminveden ulostuloputki 13. Tukikannatin (takapuolella) 6

8 SÄHKÖ- JA ELEKTRONIIKKALAITEROMUN KÄSITTELY (DIREKTIIVI 2002/96/EY WEEE) Tämä symboli tarkoittaa, ettei laitetta saa käsitellä kotitalousjätteenä, vaan se on toimitettava asianmukaiseen sähkö- ja elektroniikkalaitteiden kierrätyksestä huolehtivaan keräyspisteeseen. Laitteen asianmukainen hävittäminen vähentää haittavaikutuksia ympäristölle ja ihmisten terveydelle. Materiaalien kierrätys säästää luonnonvaroja. Saadaksesi lisätietoja laitteen kierrätyksestä ota yhteys paikallisiin viranomaisiin, lähimpään jätteenkäsittelylaitokseen tai liikkeeseen/asentajaan jolta laitteen ostit. Laitteen asianmukaisen käsittelyn laiminlyönnistä seuraavat rangaistukset on määritelty paikallisessa lainsäädännössä. 8

9 Sähkökytkentäkaaviot Kuva 1 Tyyppi R-T-S 3 Tyyppi R-T-S 3 Tyyppi TRS/77 Kuva 2 9

10 Kuva 3 Kuva 4 Kuva 5 10

11 Kuva 6 - Pystysuora ( ) - Pystysuora sähkö-malli ( ) Kuva 7 - Pystysuora ( 120 ) - Pystysuora sähkö-mallli ( 120 ) 11

12 Kuva 8 - Vaakasuora ( ) Kuva 9 - Vaakasuora ( 120 ) Kuva 10 - Vaakasuora sähkö-malli ( ) 12

13 Kuva 11 - Pystysuora ( ) - Pystysuora sähkö-malli ( ) Kuva 12 - Vaakasuora ( ) 13

14 Taulukko 1 Mittataulukot PYSTYSUORA Kuva 6 PYSTYSUORA SÄHKÖ-MALLI MALLI MITAT A B C D E F H L M N O P Q G ½ G ½ G ½ G ½ - 50TH G ½ Rp ½ 80TH G ½ Rp ½ 100TH G ½ Rp ½ PYSTYSUORA Kuva 7 PYSTYSUORA SÄHKÖ-MALLI MALLI MITAT A B C D E F G H L M N O P Q R ½ - 120TH R ½ Rp ½ VAAKASUORA Kuva 8 MALLI MITAT A B C D E F G H L M N O P G ½ G ½ G ½ VAAKASUORA Kuva 9 MALLI MITAT A B C D E F G H L M N O P R ½ VAAKASUORA SÄHKÖ-MALLI Kuva 10 MALLI MITAT A B C D E F G H L M N O P R ½ R ½ PYSTYSUORA SÄHKÖ-MALLI Kuva 11 MALLI MITAT A B C D E F G H L M N O P Q R ¾ Rp ½ R ¾ Rp ½ VAAKASUORA Kuva 12 MALLI MITAT A B C D E F G H K M N O P Q R ¾ R ¾ - 14

15 Kuva 13 Kuva 14 15

16 KÄÄNNÖS ALKUPERÄISESTÄ VAATIMUSTENMUKAISUUSVAKUUTUS Gruppo Giona S.p.A. vakuuttaa omalla vastuullaan, että tässä käyttöohjekirjasessa esitetyt sarjan ja 200 vesivaraajat täyttävät seuraavien Euroopan direktiivien perusvaatimukset: BT EMC PED 2006/95CE, 2004/108/CE, art /23/CE Johtaja Marco GIONA Valmistaja ei ole vastuussa mahdollisista epätarkkuuksista joita tässä käyttöohjeessa saattaa esiintyä paino- tai kopiointivirheistä johtuen, ja varaa oikeuden tehdä muutoksia ilman ennakkoilmoitusta. Via Apollo XI, S. Maria di Zevio (VERONA) - ITALY Tel / (r.a.) - Fax / info@gruppogiona.it Unità Produttiva: Valstagna (VI) - ITALY 16
