1 Käyttäjän ohjekirja (yksityiskohtainen) Käyttöohjeet

2

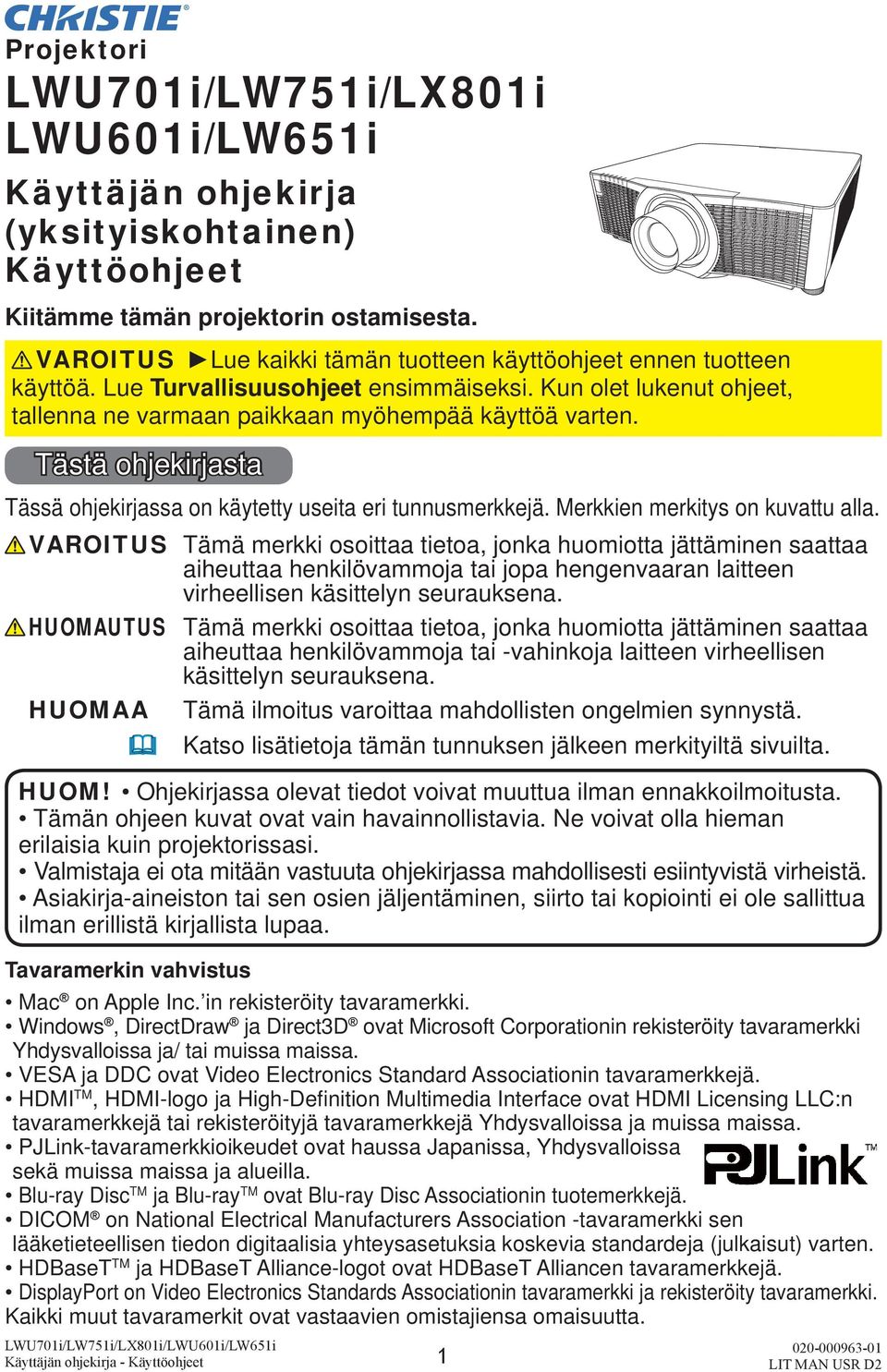

3 Projektori LWU701i/LW751i/LX801i LWU601i/LW651i Käyttäjän ohjekirja (yksityiskohtainen) Käyttöohjeet Kiitämme tämän projektorin ostamisesta. VAROITUS Lue kaikki tämän tuotteen käyttöohjeet ennen tuotteen käyttöä. Lue Turvallisuusohjeet ensimmäiseksi. Kun olet lukenut ohjeet, tallenna ne varmaan paikkaan myöhempää käyttöä varten. Tästä ohjekirjasta Tässä ohjekirjassa on käytetty useita eri tunnusmerkkejä. Merkkien merkitys on kuvattu alla. VAROITUS HUOMAUTUS HUOMAA HUOM! Ohjekirjassa olevat tiedot voivat muuttua ilman ennakkoilmoitusta. Tämän ohjeen kuvat ovat vain havainnollistavia. Ne voivat olla hieman erilaisia kuin projektorissasi. Valmistaja ei ota mitään vastuuta ohjekirjassa mahdollisesti esiintyvistä virheistä. Asiakirja-aineiston tai sen osien jäljentäminen, siirto tai kopiointi ei ole sallittua ilman erillistä kirjallista lupaa. Tämä merkki osoittaa tietoa, jonka huomiotta jättäminen saattaa aiheuttaa henkilövammoja tai jopa hengenvaaran laitteen virheellisen käsittelyn seurauksena. Tämä merkki osoittaa tietoa, jonka huomiotta jättäminen saattaa aiheuttaa henkilövammoja tai -vahinkoja laitteen virheellisen käsittelyn seurauksena. Tämä ilmoitus varoittaa mahdollisten ongelmien synnystä. Katso lisätietoja tämän tunnuksen jälkeen merkityiltä sivuilta. Tavaramerkin vahvistus Mac on Apple Inc. in rekisteröity tavaramerkki. Windows, DirectDraw ja Direct3D ovat Microsoft Corporationin rekisteröity tavaramerkki Yhdysvalloissa ja/ tai muissa maissa. VESA ja DDC ovat Video Electronics Standard Associationin tavaramerkkejä. HDMI TM, HDMI-logo ja High-Definition Multimedia Interface ovat HDMI Licensing LLC:n tavaramerkkejä tai rekisteröityjä tavaramerkkejä Yhdysvalloissa ja muissa maissa. PJLink-tavaramerkkioikeudet ovat haussa Japanissa, Yhdysvalloissa sekä muissa maissa ja alueilla. Blu-ray Disc TM ja Blu-ray TM ovat Blu-ray Disc Associationin tuotemerkkejä. DICOM on National Electrical Manufacturers Association -tavaramerkki sen lääketieteellisen tiedon digitaalisia yhteysasetuksia koskevia standardeja (julkaisut) varten. HDBaseT TM ja HDBaseT Alliance-logot ovat HDBaseT Alliancen tavaramerkkejä. DisplayPort on Video Electronics Standards Associationin tavaramerkki ja rekisteröity tavaramerkki. Kaikki muut tavaramerkit ovat vastaavien omistajiensa omaisuutta. 1

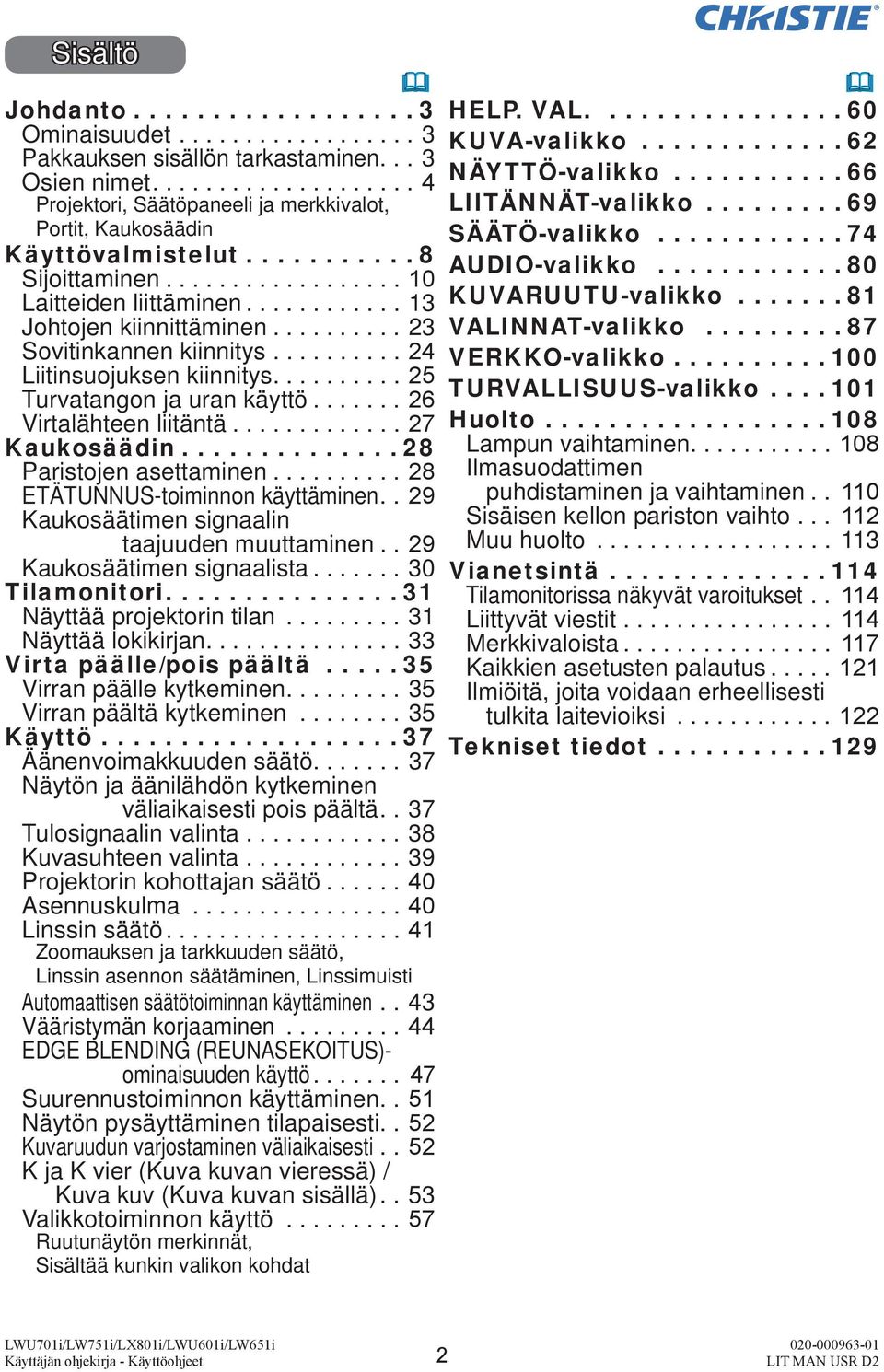

4 Sisältö Johdanto...3 Ominaisuudet...3 Pakkauksen sisällön tarkastaminen...3 Osien nimet...4 Projektori, Säätöpaneeli ja merkkivalot, Portit, Kaukosäädin Käyttövalmistelut...8 Sijoittaminen...10 Laitteiden liittäminen...13 Johtojen kiinnittäminen...23 Sovitinkannen kiinnitys...24 Liitinsuojuksen kiinnitys...25 Turvatangon ja uran käyttö...26 Virtalähteen liitäntä...27 Kaukosäädin...28 Paristojen asettaminen...28 ETÄTUNNUS-toiminnon käyttäminen..29 Kaukosäätimen signaalin taajuuden muuttaminen.. 29 Kaukosäätimen signaalista...30 T ilamonitori...31 Näyttää projektorin tilan...31 Näyttää lokikirjan...33 Virta päälle/pois päältä...35 Virran päälle kytkeminen...35 Virran päältä kytkeminen...35 Käyttö...37 Äänenvoimakkuuden säätö...37 Näytön ja äänilähdön kytkeminen väliaikaisesti pois päältä..37 Tulosignaalin valinta...38 Kuvasuhteen valinta...39 Projektorin kohottajan säätö...40 Asennuskulma...40 Linssin säätö...41 Zoomauksen ja tarkkuuden säätö, Linssin asennon säätäminen, Linssimuisti Automaattisen säätötoiminnan käyttäminen..43 Vääristymän korjaaminen...44 EDGE BLENDING (REUNASEKOITUS)- ominaisuuden käyttö Suurennustoiminnon käyttäminen..51 Näytön pysäyttäminen tilapaisesti..52 Kuvaruudun varjostaminen väliaikaisesti..52 K ja K vier (Kuva kuvan vieressä) / Kuva kuv (Kuva kuvan sisällä).. 53 Valikkotoiminnon käyttö...57 Ruutunäytön merkinnät, Sisältää kunkin valikon kohdat HELP. VAL KUVA-valikko NÄYTTÖ-valikko...66 LIITÄNNÄT-valikko...69 SÄÄTÖ-valikko...74 AUDIO-valikko...80 KUVARUUTU-valikko...81 VALINNAT-valikko...87 VERKKO-valikko TURVALLISUUS-valikko Huolto Lampun vaihtaminen Ilmasuodattimen puhdistaminen ja vaihtaminen Sisäisen kellon pariston vaihto Muu huolto Vianetsintä Tilamonitorissa näkyvät varoitukset Liittyvät viestit Merkkivaloista Kaikkien asetusten palautus Ilmiöitä, joita voidaan erheellisesti tulkita laitevioiksi Tekniset tiedot

5 Johdanto Johdanto Ominaisuudet Seuraavat toiminnot antavat projektorille monia käyttömahdollisuuksia. HDMI TM -/Display Port/HDBaseT TM -portit tukevat monenlaisia kuvalaitteita, joissa on digitaalinen käyttöliittymä. Näin saat ruudulle selkeämmät kuvat. Erittäin kirkas lamppu ja korkealaatuinen optinen järjestelmä täyttää ammattikäytön vaatimukset. Jotkin lisävarusteina saatavat linssiyksiköt ja monenlaiset linssinsiirtoominaisuudet antavat lisää mahdollisuuksia projektorin asennuspaikan suhteen. I/O-porttien runsaus tukee varmasti mitä tahansa liiketoimintaskenaariota. On HDCR - ja ACCENTUALIZER-ominaisuus, joka on alkuperäinen kuvanvakain selvemmän kuvan tuottamiseksi. Laitteessa on DICOM ("Digital Imaging and Communication in Medicine") -simulaatiotila. Tämä tila jäljittelee DICOM-standardia, joka on lääketieteen digitaalisia yhteysasetuksia koskeva standardi. Sisäänrakennettu 16 W kaiutin antaa riittävän äänenvoimakkuuden suuriin tiloihin (esim. koululuokka) eikä ulkoisia kaiuttimia tarvita. Värinhallinta voi korjata kuvan jakamalla sen kolmiulotteiseen tilaan kuten värivaiheeseen, värikylläisyyteen ja kirkkauteen. Varustettu alkuperäisellä KUVANOPTIMOIJA-toiminnolla, jonka tarkoituksena on näkyvyyden ylläpitäminen automaattisen kuvankorjauksen avulla lampun heikkenemistä vastaavasti. Pakkauksen sisällön tarkastaminen Lue ohjeesta Käyttäjän ohjekirja (suppea) kohta Pakkauksen sisältö. Projektorin toimitukseen tulee sisältyä kohdassa mainitut varusteet. Jos jotakin puuttuu, ota välittömästi yhteys jälleenmyyjään. VAROITUS Pidä pienet osat poissa lasten ja eläinten ulottuvilta. Ei saa laittaa suuhun. Jos esine joutuu nieluun, ota välittömästi yhteyttä lääkäriin ensiavun saamiseksi. HUOM! Säilytä alkuperäiset pakkausmateriaalit mahdollista tulevaa tarvetta varten. Jos projektoria joudutaan kuljettamaan, käytä kuljetuksessa aina alkuperäisiä pakkausmateriaaleja. Irrota linssiyksikkö ja kiinnitä linssiaukon suojus, kun projektoria siirretään. 3

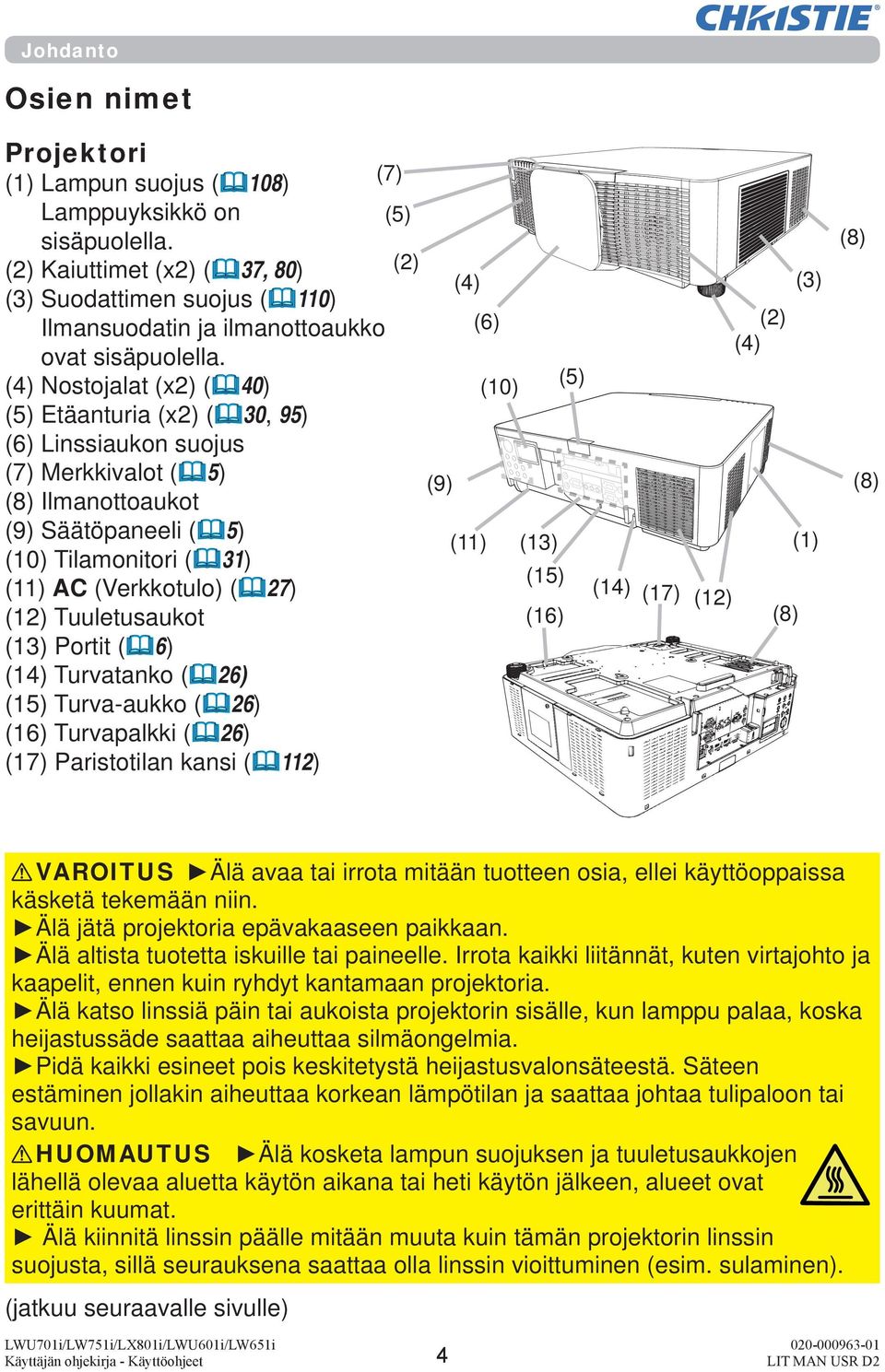

6 Johdanto Osien nimet Projektori (1) Lampun suojus ( 108) (7) Lamppuyksikkö on (5) sisäpuolella. (2) Kaiuttimet (x2) ( 37, 80) (2) (3) Suodattimen suojus ( 110) Ilmansuodatin ja ilmanottoaukko ovat sisäpuolella. (4) Nostojalat (x2) ( 40) (5) Etäanturia (x2) ( 30, 95) (6) Linssiaukon suojus (7) Merkkivalot ( 5) (8) Ilmanottoaukot (9) Säätöpaneeli ( 5) (10) Tilamonitori ( 31) (11) AC (Verkkotulo) ( 27) (12) Tuuletusaukot (13) Portit ( 6) (14) Turvatanko ( 26) (15) Turva-aukko ( 26) (16) Turvapalkki ( 26) (17) Paristotilan kansi ( 112) (9) (4) (6) (10) (5) (11) (13) (15) (16) (14) (17) (12) (2) (4) (8) (3) (1) (8) (8) VAROITUS Älä avaa tai irrota mitään tuotteen osia, ellei käyttöoppaissa käsketä tekemään niin. Älä jätä projektoria epävakaaseen paikkaan. Älä altista tuotetta iskuille tai paineelle. Irrota kaikki liitännät, kuten virtajohto ja kaapelit, ennen kuin ryhdyt kantamaan projektoria. Älä katso linssiä päin tai aukoista projektorin sisälle, kun lamppu palaa, koska heijastussäde saattaa aiheuttaa silmäongelmia. Pidä kaikki esineet pois keskitetystä heijastusvalonsäteestä. Säteen estäminen jollakin aiheuttaa korkean lämpötilan ja saattaa johtaa tulipaloon tai savuun. HUOMAUTUS Älä kosketa lampun suojuksen ja tuuletusaukkojen lähellä olevaa aluetta käytön aikana tai heti käytön jälkeen, alueet ovat erittäin kuumat. Älä kiinnitä linssin päälle mitään muuta kuin tämän projektorin linssin suojusta, sillä seurauksena saattaa olla linssin vioittuminen (esim. sulaminen). (jatkuu seuraavalle sivulle) 4

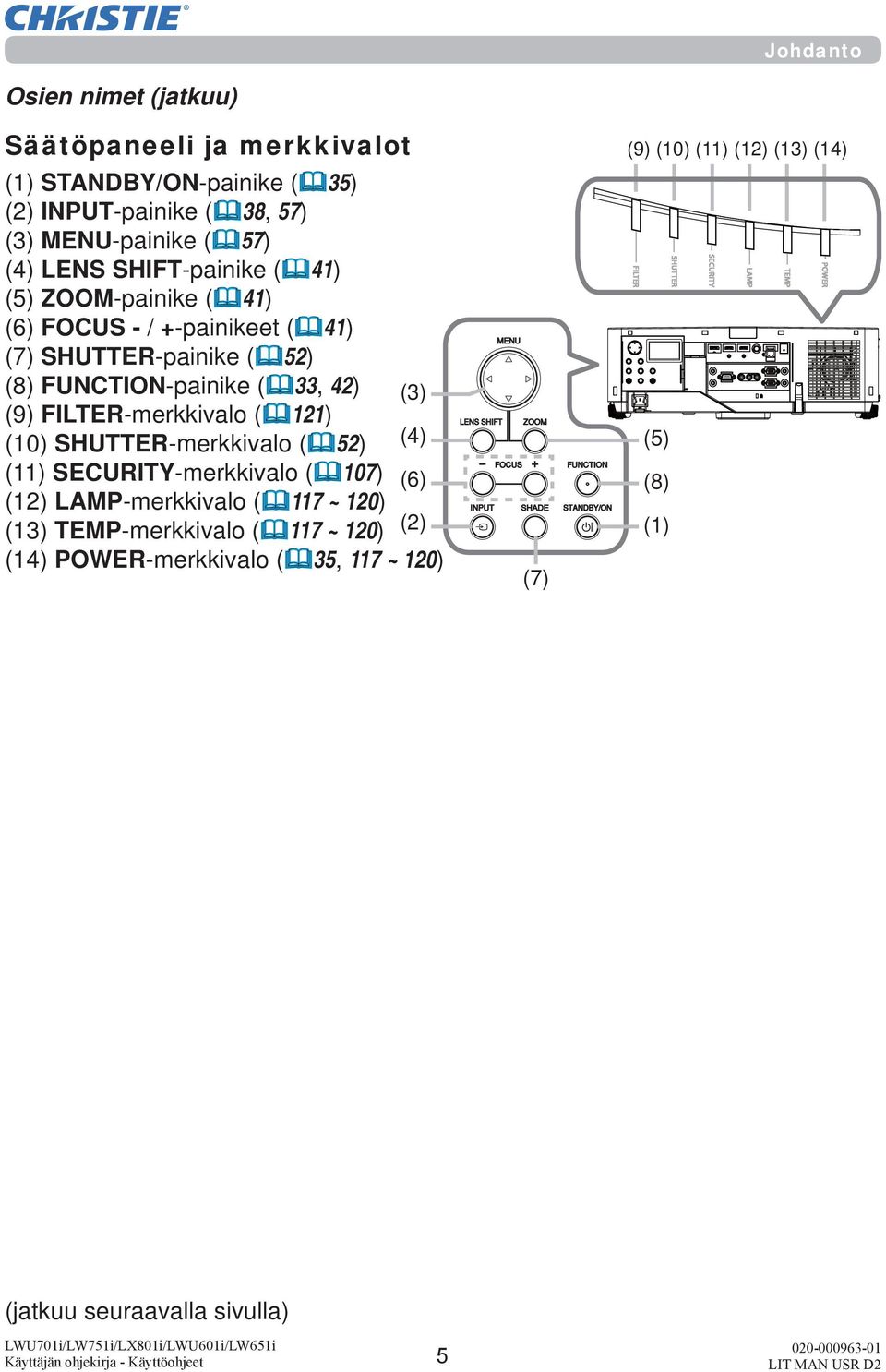

7 Johdanto Osien nimet (jatkuu) Säätöpaneeli ja merkkivalot (1) STANDBY/ON-painike ( 35) (2) INPUT-painike ( 38, 57) (3) MENU-painike ( 57) (4) LENS SHIFT-painike ( 41) (5) ZOOM-painike ( 41) (6) FOCUS - / +-painikeet ( 41) (7) SHUTTER-painike ( 52) (8) FUNCTION-painike ( 33, 42) (3) (9) FILTER-merkkivalo ( 121) (10) SHUTTER-merkkivalo ( 52) (4) (11) SECURITY-merkkivalo ( 107) (6) (12) LAMP-merkkivalo ( 117 ~ 120) (13) TEMP-merkkivalo ( 117 ~ 120) (2) (14) POWER-merkkivalo ( 35, 117 ~ 120) (7) (9) (10) (11) (12) (13) (14) (5) (8) (1) (jatkuu seuraavalla sivulla) 5

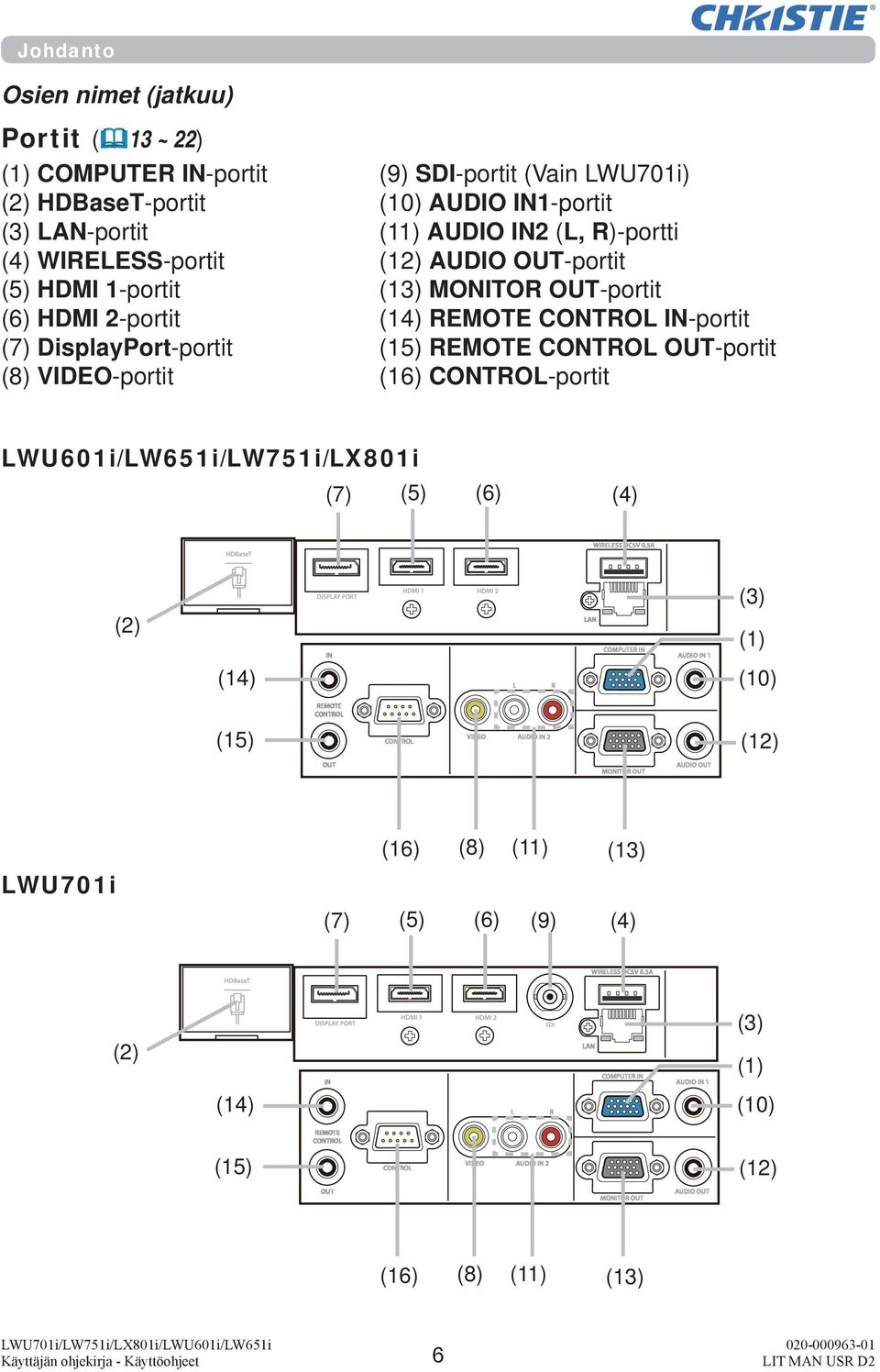

8 Johdanto Osien nimet (jatkuu) Portit ( 13 ~ 22) (1) COMPUTER IN-portit (2) HDBaseT-portit (3) LAN-portit (4) WIRELESS-portit (5) HDMI 1-portit (6) HDMI 2-portit (7) DisplayPort-portit (8) VIDEO-portit (9) SDI-portit (Vain LWU701i) (10) AUDIO IN1-portit (11) AUDIO IN2 (L, R)-portti (12) AUDIO OUT-portit (13) MONITOR OUT-portit (14) REMOTE CONTROL IN-portit (15) REMOTE CONTROL OUT-portit (16) CONTROL-portit LWU601i/LW651i/LW751i/LX801i (7) (5) (6) (4) (2) (3) (1) (14) (10) (15) (12) LWU701i (16) (8) (11) (5) (6) (7) (9) (13) (4) (2) (3) (1) (14) (10) (15) (12) (16) (8) (11) (13) 6

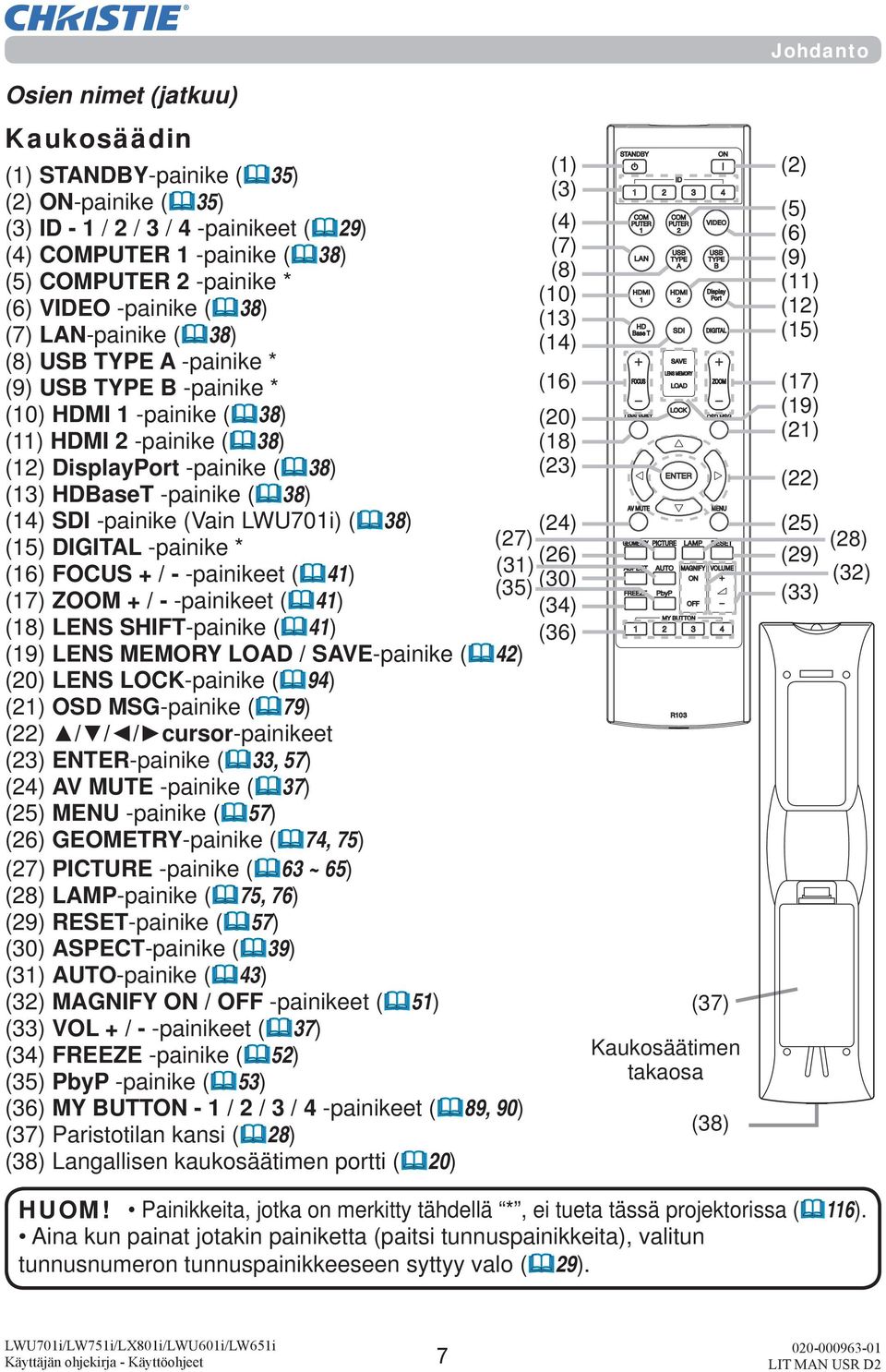

9 Osien nimet (jatkuu) Kaukosäädin (1) STANDBY-painike ( 35) (2) ON-painike ( 35) (3) ID - 1 / 2 / 3 / 4 -painikeet ( 29) (4) COMPUTER 1 -painike ( 38) (5) COMPUTER 2 -painike * (6) VIDEO -painike ( 38) (7) LAN-painike ( 38) (8) USB TYPE A -painike * (9) USB TYPE B -painike * (10) HDMI 1 -painike ( 38) (11) HDMI 2 -painike ( 38) (12) DisplayPort -painike ( 38) (13) HDBaseT -painike ( 38) (14) SDI -painike (Vain LWU701i) ( 38) (15) DIGITAL -painike * (16) FOCUS + / - -painikeet ( 41) (35) (17) ZOOM + / - -painikeet ( 41) (18) LENS SHIFT-painike ( 41) (19) LENS MEMORY LOAD / SAVE-painike ( 42) (20) LENS LOCK-painike ( 94) (21) OSD MSG-painike ( 79) (22) / / / cursor-painikeet (23) ENTER-painike ( 33, 57) (24) AV MUTE -painike ( 37) (25) MENU -painike ( 57) (26) GEOMETRY-painike ( 74, 75) (27) PICTURE -painike ( 63 ~ 65) (28) LAMP-painike ( 75, 76) (29) RESET-painike ( 57) (30) ASPECT-painike ( 39) (31) AUTO-painike ( 43) (32) MAGNIFY ON / OFF -painikeet ( 51) (33) VOL + / - -painikeet ( 37) (34) FREEZE -painike ( 52) (35) PbyP -painike ( 53) (36) MY BUTTON - 1 / 2 / 3 / 4 -painikeet ( 89, 90) (37) Paristotilan kansi ( 28) (38) Langallisen kaukosäätimen portti ( 20) (37) Kaukosäätimen takaosa (38) Johdanto HUOM! Painikkeita, jotka on merkitty tähdellä *, ei tueta tässä projektorissa ( 116). Aina kun painat jotakin painiketta (paitsi tunnuspainikkeita), valitun tunnusnumeron tunnuspainikkeeseen syttyy valo ( 29). (1) (3) (4) (7) (8) (10) (13) (14) (16) (20) (18) (23) (2) (5) (6) (9) (11) (12) (15) (17) (19) (21) (22) (24) (25) (27) (28) (31) (26) (29) (30) (32) (33) (34) (36) 7

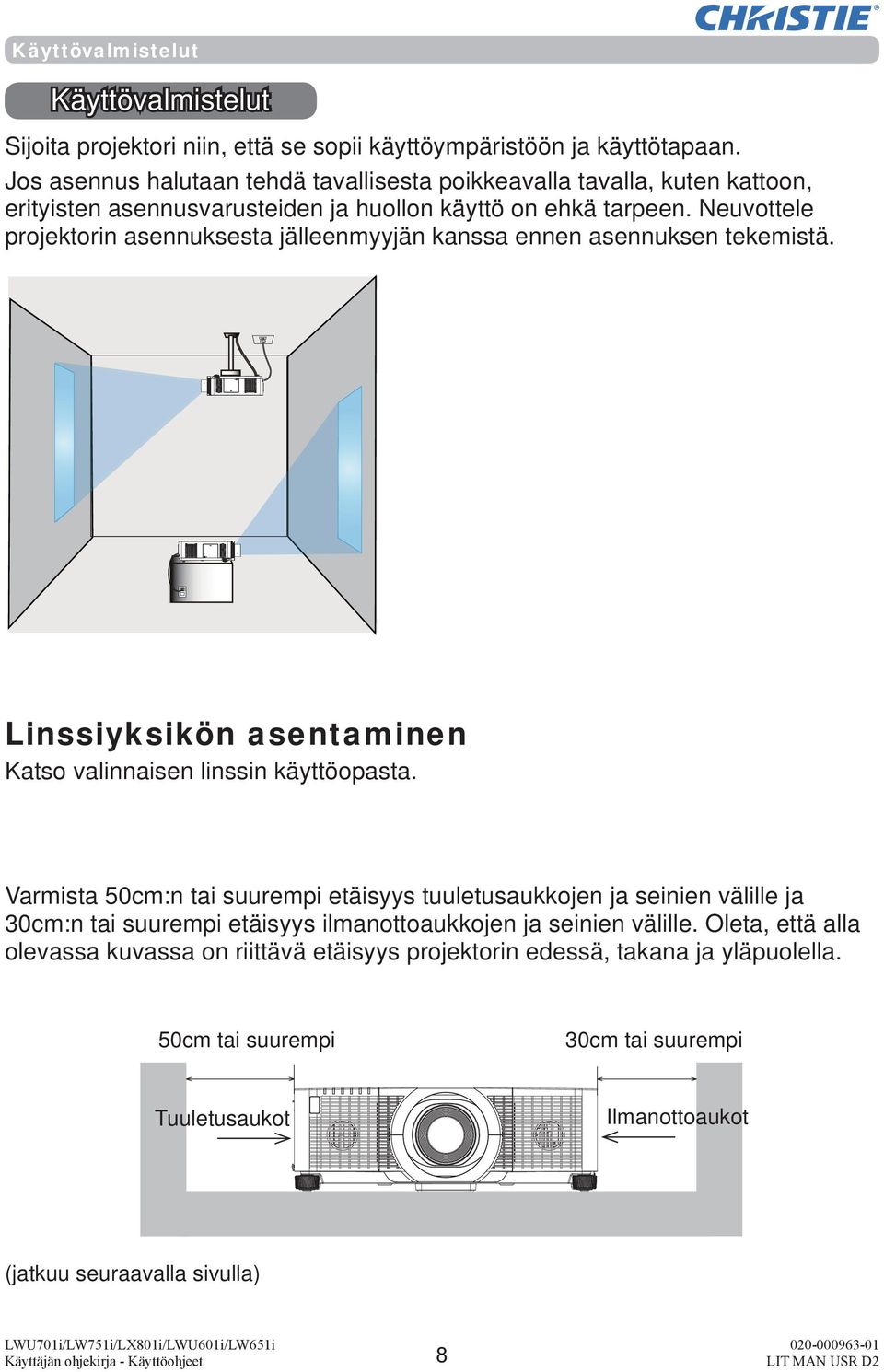

10 Käyttövalmistelut Käyttövalmistelut Sijoita projektori niin, että se sopii käyttöympäristöön ja käyttötapaan. Jos asennus halutaan tehdä tavallisesta poikkeavalla tavalla, kuten kattoon, erityisten asennusvarusteiden ja huollon käyttö on ehkä tarpeen. Neuvottele projektorin asennuksesta jälleenmyyjän kanssa ennen asennuksen tekemistä. Linssiyksikön asentaminen Katso valinnaisen linssin käyttöopasta. Varmista 50cm:n tai suurempi etäisyys tuuletusaukkojen ja seinien välille ja 30cm:n tai suurempi etäisyys ilmanottoaukkojen ja seinien välille. Oleta, että alla olevassa kuvassa on riittävä etäisyys projektorin edessä, takana ja yläpuolella. 50cm tai suurempi 30cm tai suurempi Tuuletusaukot Ilmanottoaukot (jatkuu seuraavalla sivulla) 8

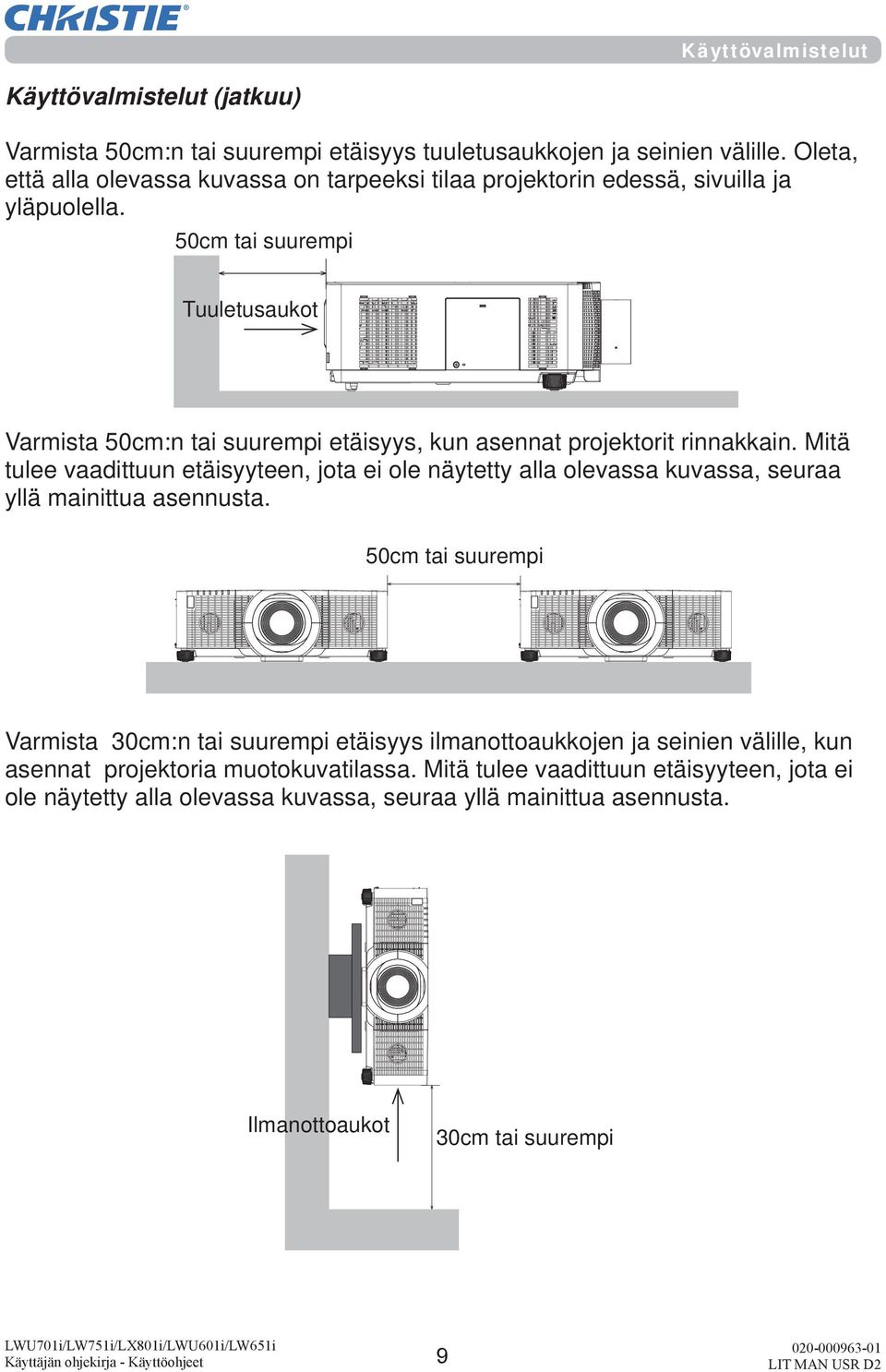

11 Käyttövalmistelut Käyttövalmistelut (jatkuu) Varmista 50cm:n tai suurempi etäisyys tuuletusaukkojen ja seinien välille. Oleta, että alla olevassa kuvassa on tarpeeksi tilaa projektorin edessä, sivuilla ja yläpuolella. 50cm tai suurempi Tuuletusaukot Varmista 50cm:n tai suurempi etäisyys, kun asennat projektorit rinnakkain. Mitä tulee vaadittuun etäisyyteen, jota ei ole näytetty alla olevassa kuvassa, seuraa yllä mainittua asennusta. 50cm tai suurempi Varmista 30cm:n tai suurempi etäisyys ilmanottoaukkojen ja seinien välille, kun asennat projektoria muotokuvatilassa. Mitä tulee vaadittuun etäisyyteen, jota ei ole näytetty alla olevassa kuvassa, seuraa yllä mainittua asennusta. Ilmanottoaukot 30cm tai suurempi 9

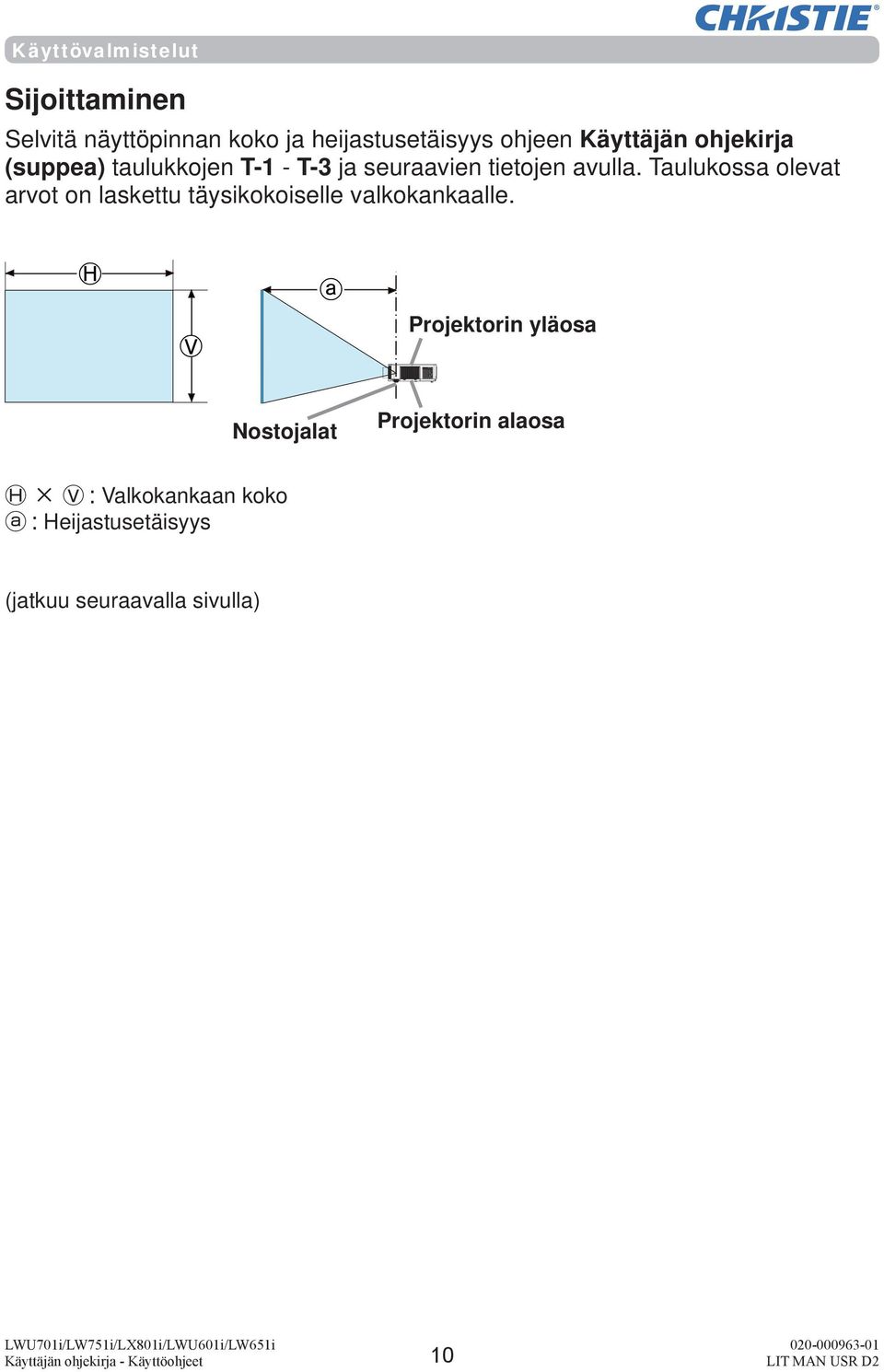

12 9.5 Käyttövalmistelut Sijoittaminen Selvitä näyttöpinnan koko ja heijastusetäisyys ohjeen Käyttäjän ohjekirja (suppea) taulukkojen T-1 - T-3 ja seuraavien tietojen avulla. Taulukossa olevat arvot on laskettu täysikokoiselle valkokankaalle. Projektorin yläosa Nostojalat Projektorin alaosa Valkokankaan koko Heijastusetäisyys (jatkuu seuraavalla sivulla) 10

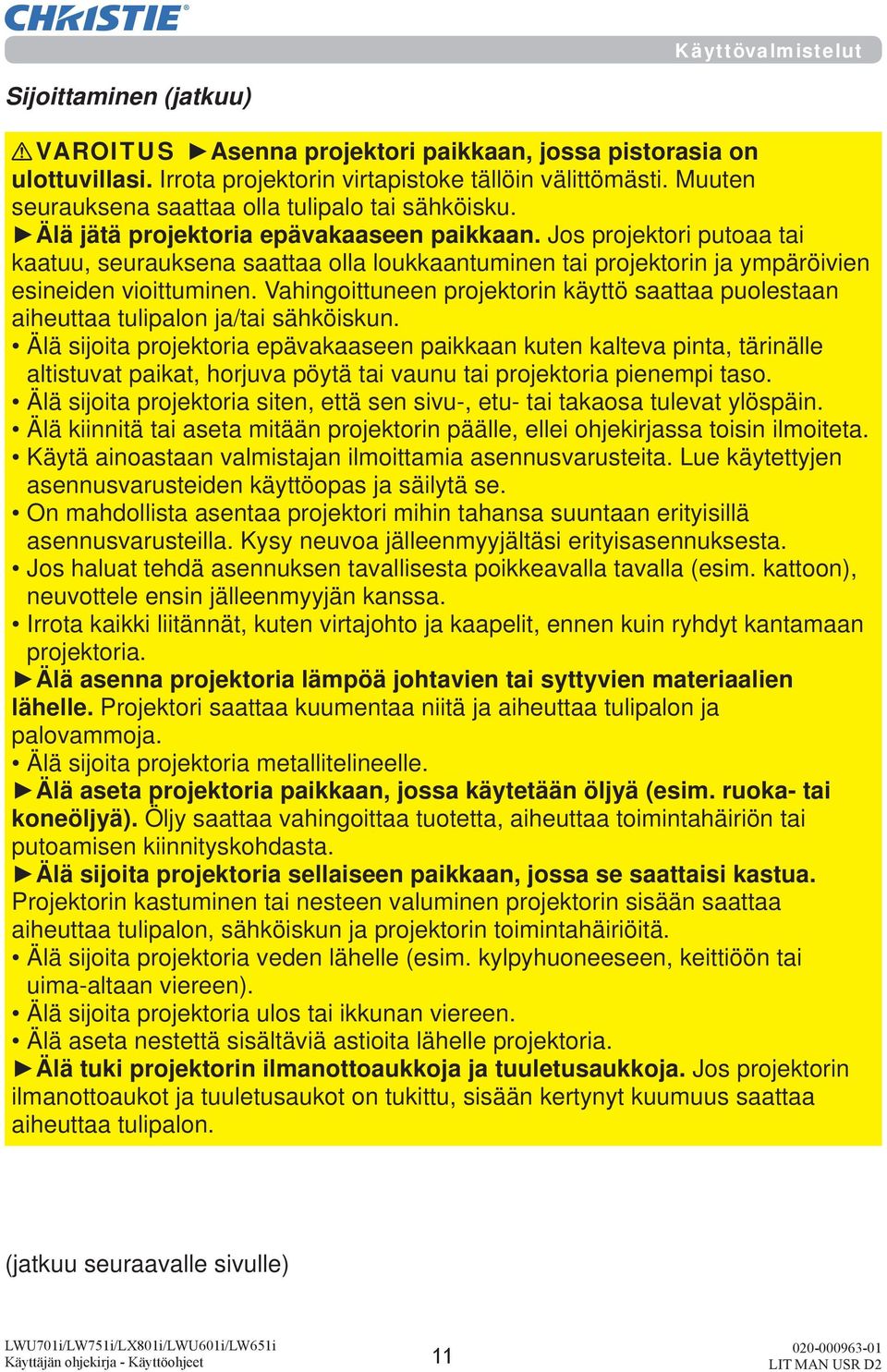

13 Käyttövalmistelut Sijoittaminen (jatkuu) VAROITUS Asenna projektori paikkaan, jossa pistorasia on ulottuvillasi. Irrota projektorin virtapistoke tällöin välittömästi. Muuten seurauksena saattaa olla tulipalo tai sähköisku. Älä jätä projektoria epävakaaseen paikkaan. Jos projektori putoaa tai kaatuu, seurauksena saattaa olla loukkaantuminen tai projektorin ja ympäröivien esineiden vioittuminen. Vahingoittuneen projektorin käyttö saattaa puolestaan aiheuttaa tulipalon ja/tai sähköiskun. Älä sijoita projektoria epävakaaseen paikkaan kuten kalteva pinta, tärinälle altistuvat paikat, horjuva pöytä tai vaunu tai projektoria pienempi taso. Älä sijoita projektoria siten, että sen sivu-, etu- tai takaosa tulevat ylöspäin. Älä kiinnitä tai aseta mitään projektorin päälle, ellei ohjekirjassa toisin ilmoiteta. Käytä ainoastaan valmistajan ilmoittamia asennusvarusteita. Lue käytettyjen asennusvarusteiden käyttöopas ja säilytä se. On mahdollista asentaa projektori mihin tahansa suuntaan erityisillä asennusvarusteilla. Kysy neuvoa jälleenmyyjältäsi erityisasennuksesta. Jos haluat tehdä asennuksen tavallisesta poikkeavalla tavalla (esim. kattoon), neuvottele ensin jälleenmyyjän kanssa. Irrota kaikki liitännät, kuten virtajohto ja kaapelit, ennen kuin ryhdyt kantamaan projektoria. Älä asenna projektoria lämpöä johtavien tai syttyvien materiaalien lähelle. Projektori saattaa kuumentaa niitä ja aiheuttaa tulipalon ja palovammoja. Älä sijoita projektoria metallitelineelle. Älä aseta projektoria paikkaan, jossa käytetään öljyä (esim. ruoka- tai koneöljyä). Öljy saattaa vahingoittaa tuotetta, aiheuttaa toimintahäiriön tai putoamisen kiinnityskohdasta. Älä sijoita projektoria sellaiseen paikkaan, jossa se saattaisi kastua. Projektorin kastuminen tai nesteen valuminen projektorin sisään saattaa aiheuttaa tulipalon, sähköiskun ja projektorin toimintahäiriöitä. Älä sijoita projektoria veden lähelle (esim. kylpyhuoneeseen, keittiöön tai uima-altaan viereen). Älä sijoita projektoria ulos tai ikkunan viereen. Älä aseta nestettä sisältäviä astioita lähelle projektoria. Älä tuki projektorin ilmanottoaukkoja ja tuuletusaukkoja. Jos projektorin ilmanottoaukot ja tuuletusaukot on tukittu, sisään kertynyt kuumuus saattaa aiheuttaa tulipalon. (jatkuu seuraavalle sivulle) 11

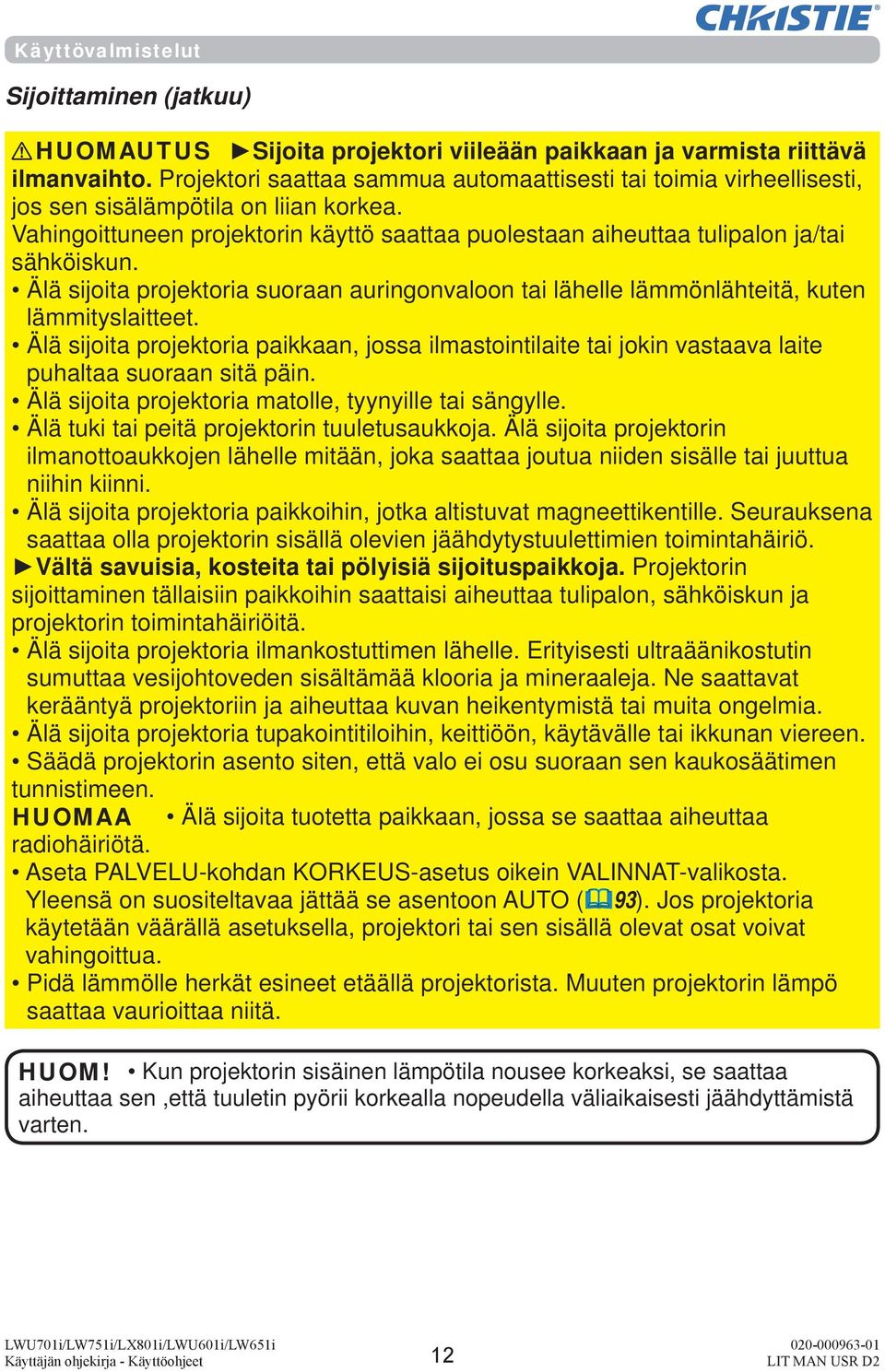

14 Käyttövalmistelut Sijoittaminen (jatkuu) HUOMAUTUS Sijoita projektori viileään paikkaan ja varmista riittävä ilmanvaihto. Projektori saattaa sammua automaattisesti tai toimia virheellisesti, jos sen sisälämpötila on liian korkea. Vahingoittuneen projektorin käyttö saattaa puolestaan aiheuttaa tulipalon ja/tai sähköiskun. Älä sijoita projektoria suoraan auringonvaloon tai lähelle lämmönlähteitä, kuten lämmityslaitteet. Älä sijoita projektoria paikkaan, jossa ilmastointilaite tai jokin vastaava laite puhaltaa suoraan sitä päin. Älä sijoita projektoria matolle, tyynyille tai sängylle. Älä tuki tai peitä projektorin tuuletusaukkoja. Älä sijoita projektorin ilmanottoaukkojen lähelle mitään, joka saattaa joutua niiden sisälle tai juuttua niihin kiinni. Älä sijoita projektoria paikkoihin, jotka altistuvat magneettikentille. Seurauksena saattaa olla projektorin sisällä olevien jäähdytystuulettimien toimintahäiriö. Vältä savuisia, kosteita tai pölyisiä sijoituspaikkoja. Projektorin sijoittaminen tällaisiin paikkoihin saattaisi aiheuttaa tulipalon, sähköiskun ja projektorin toimintahäiriöitä. Älä sijoita projektoria ilmankostuttimen lähelle. Erityisesti ultraäänikostutin sumuttaa vesijohtoveden sisältämää klooria ja mineraaleja. Ne saattavat kerääntyä projektoriin ja aiheuttaa kuvan heikentymistä tai muita ongelmia. Älä sijoita projektoria tupakointitiloihin, keittiöön, käytävälle tai ikkunan viereen. Säädä projektorin asento siten, että valo ei osu suoraan sen kaukosäätimen tunnistimeen. HUOMAA Älä sijoita tuotetta paikkaan, jossa se saattaa aiheuttaa radiohäiriötä. Aseta PALVELU-kohdan KORKEUS-asetus oikein VALINNAT-valikosta. Yleensä on suositeltavaa jättää se asentoon AUTO ( 93). Jos projektoria käytetään väärällä asetuksella, projektori tai sen sisällä olevat osat voivat vahingoittua. Pidä lämmölle herkät esineet etäällä projektorista. Muuten projektorin lämpö saattaa vaurioittaa niitä. HUOM! Kun projektorin sisäinen lämpötila nousee korkeaksi, se saattaa aiheuttaa sen,että tuuletin pyörii korkealla nopeudella väliaikaisesti jäähdyttämistä varten. 12

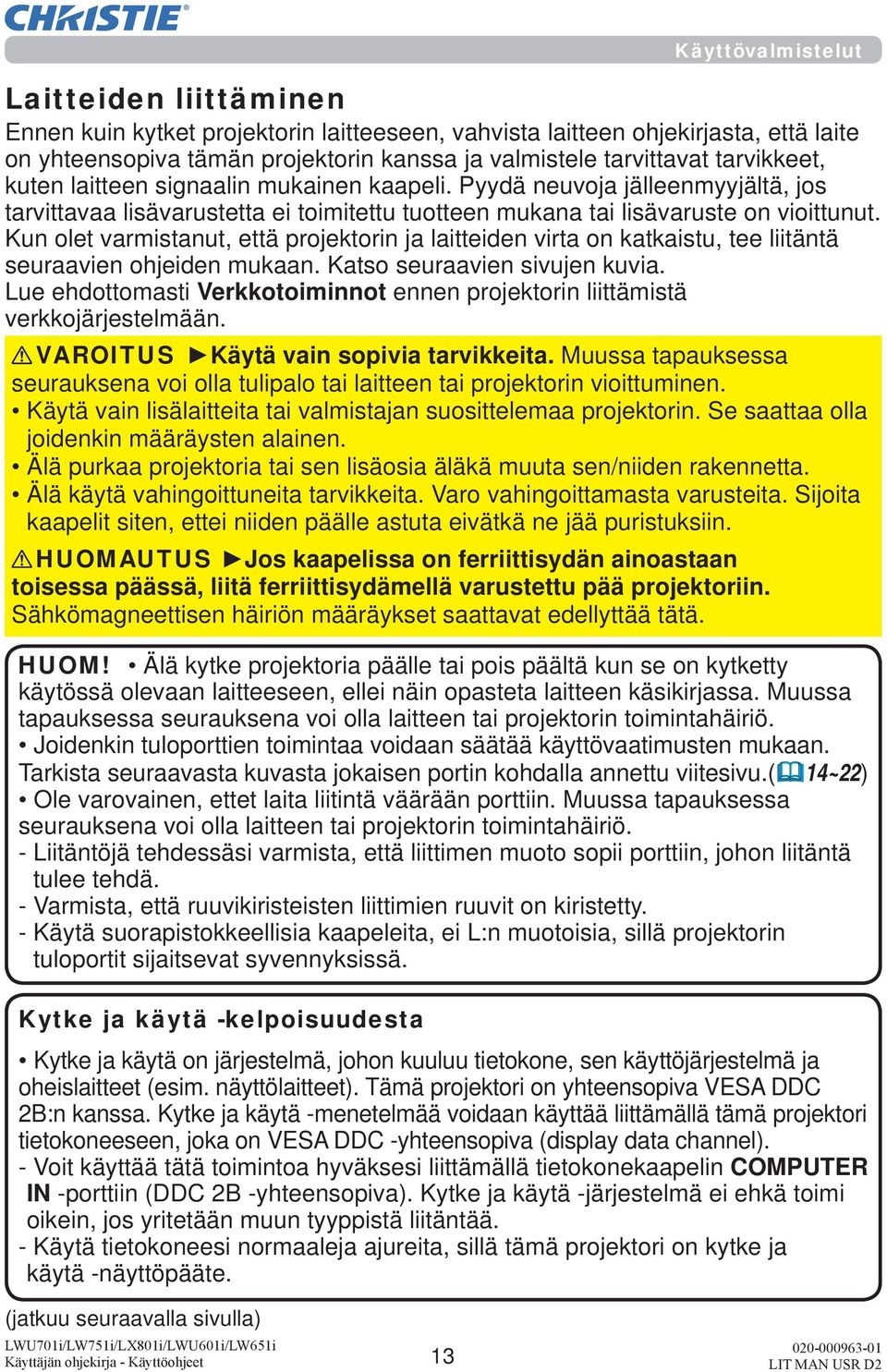

15 Kytke ja käytä -kelpoisuudesta Käyttövalmistelut Laitteiden liittäminen Ennen kuin kytket projektorin laitteeseen, vahvista laitteen ohjekirjasta, että laite on yhteensopiva tämän projektorin kanssa ja valmistele tarvittavat tarvikkeet, kuten laitteen signaalin mukainen kaapeli. Pyydä neuvoja jälleenmyyjältä, jos tarvittavaa lisävarustetta ei toimitettu tuotteen mukana tai lisävaruste on vioittunut. Kun olet varmistanut, että projektorin ja laitteiden virta on katkaistu, tee liitäntä seuraavien ohjeiden mukaan. Katso seuraavien sivujen kuvia. Lue ehdottomasti Verkkotoiminnot ennen projektorin liittämistä verkkojärjestelmään. VAROITUS Käytä vain sopivia tarvikkeita. Muussa tapauksessa seurauksena voi olla tulipalo tai laitteen tai projektorin vioittuminen. Käytä vain lisälaitteita tai valmistajan suosittelemaa projektorin. Se saattaa olla joidenkin määräysten alainen. Älä purkaa projektoria tai sen lisäosia äläkä muuta sen/niiden rakennetta. Älä käytä vahingoittuneita tarvikkeita. Varo vahingoittamasta varusteita. Sijoita kaapelit siten, ettei niiden päälle astuta eivätkä ne jää puristuksiin. HUOMAUTUS Jos kaapelissa on ferriittisydän ainoastaan toisessa päässä, liitä ferriittisydämellä varustettu pää projektoriin. Sähkömagneettisen häiriön määräykset saattavat edellyttää tätä. HUOM! Älä kytke projektoria päälle tai pois päältä kun se on kytketty käytössä olevaan laitteeseen, ellei näin opasteta laitteen käsikirjassa. Muussa tapauksessa seurauksena voi olla laitteen tai projektorin toimintahäiriö. Joidenkin tuloporttien toimintaa voidaan säätää käyttövaatimusten mukaan. Tarkista seuraavasta kuvasta jokaisen portin kohdalla annettu viitesivu.( 14~22) Ole varovainen, ettet laita liitintä väärään porttiin. Muussa tapauksessa seurauksena voi olla laitteen tai projektorin toimintahäiriö. - Liitäntöjä tehdessäsi varmista, että liittimen muoto sopii porttiin, johon liitäntä tulee tehdä. - Varmista, että ruuvikiristeisten liittimien ruuvit on kiristetty. - Käytä suorapistokkeellisia kaapeleita, ei L:n muotoisia, sillä projektorin tuloportit sijaitsevat syvennyksissä. Kytke ja käytä on järjestelmä, johon kuuluu tietokone, sen käyttöjärjestelmä ja oheislaitteet (esim. näyttölaitteet). Tämä projektori on yhteensopiva VESA DDC 2B:n kanssa. Kytke ja käytä -menetelmää voidaan käyttää liittämällä tämä projektori tietokoneeseen, joka on VESA DDC -yhteensopiva (display data channel). - Voit käyttää tätä toimintoa hyväksesi liittämällä tietokonekaapelin COMPUTER IN -porttiin (DDC 2B -yhteensopiva). Kytke ja käytä -järjestelmä ei ehkä toimi oikein, jos yritetään muun tyyppistä liitäntää. - Käytä tietokoneesi normaaleja ajureita, sillä tämä projektori on kytke ja käytä -näyttöpääte. (jatkuu seuraavalla sivulla) 13

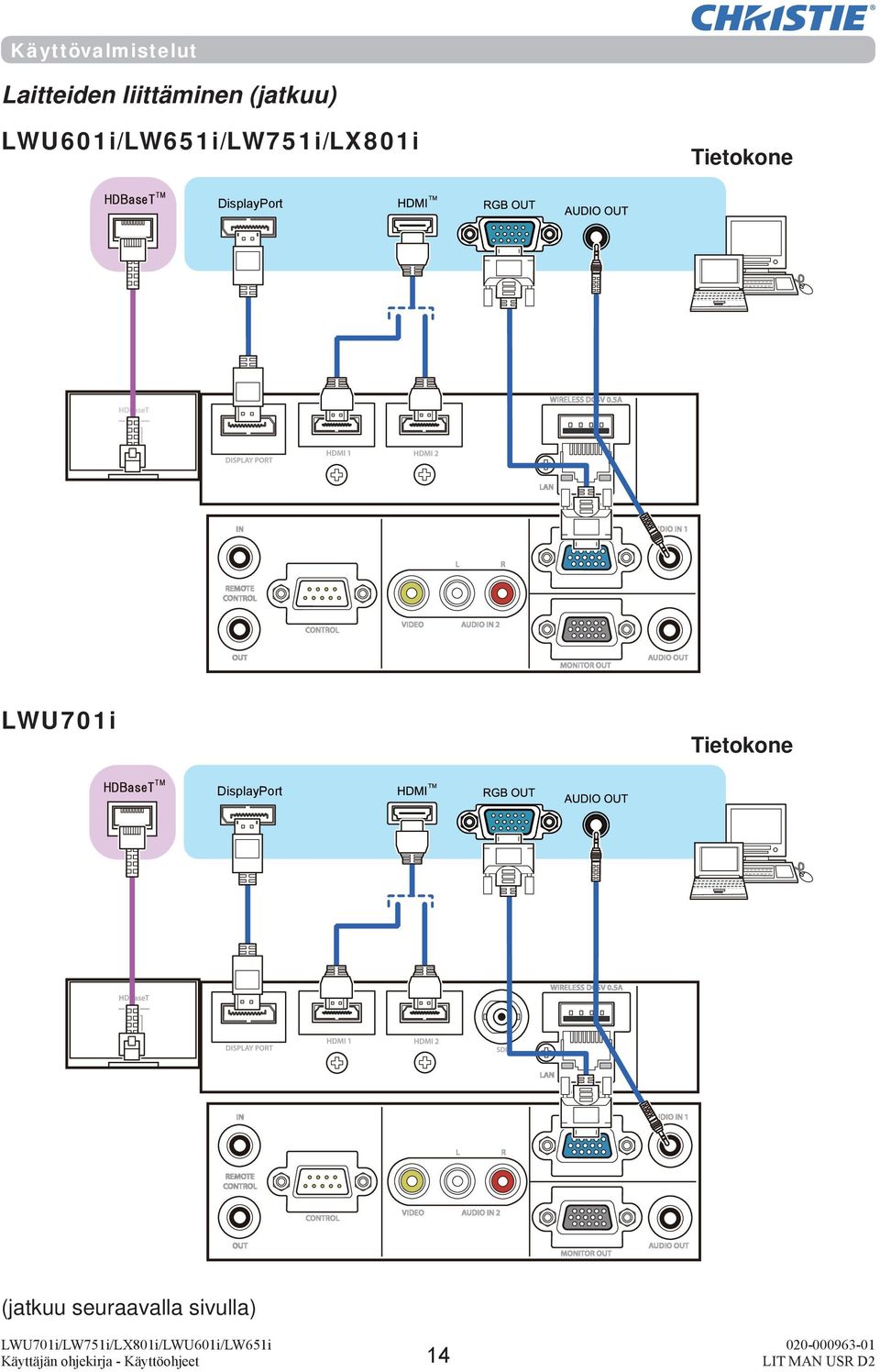

16 Käyttövalmistelut Laitteiden liittäminen (jatkuu) LWU601i/LW651i/LW751i/LX801i Tietokone DisplayPort LWU701i Tietokone DisplayPort (jatkuu seuraavalla sivulla) 14

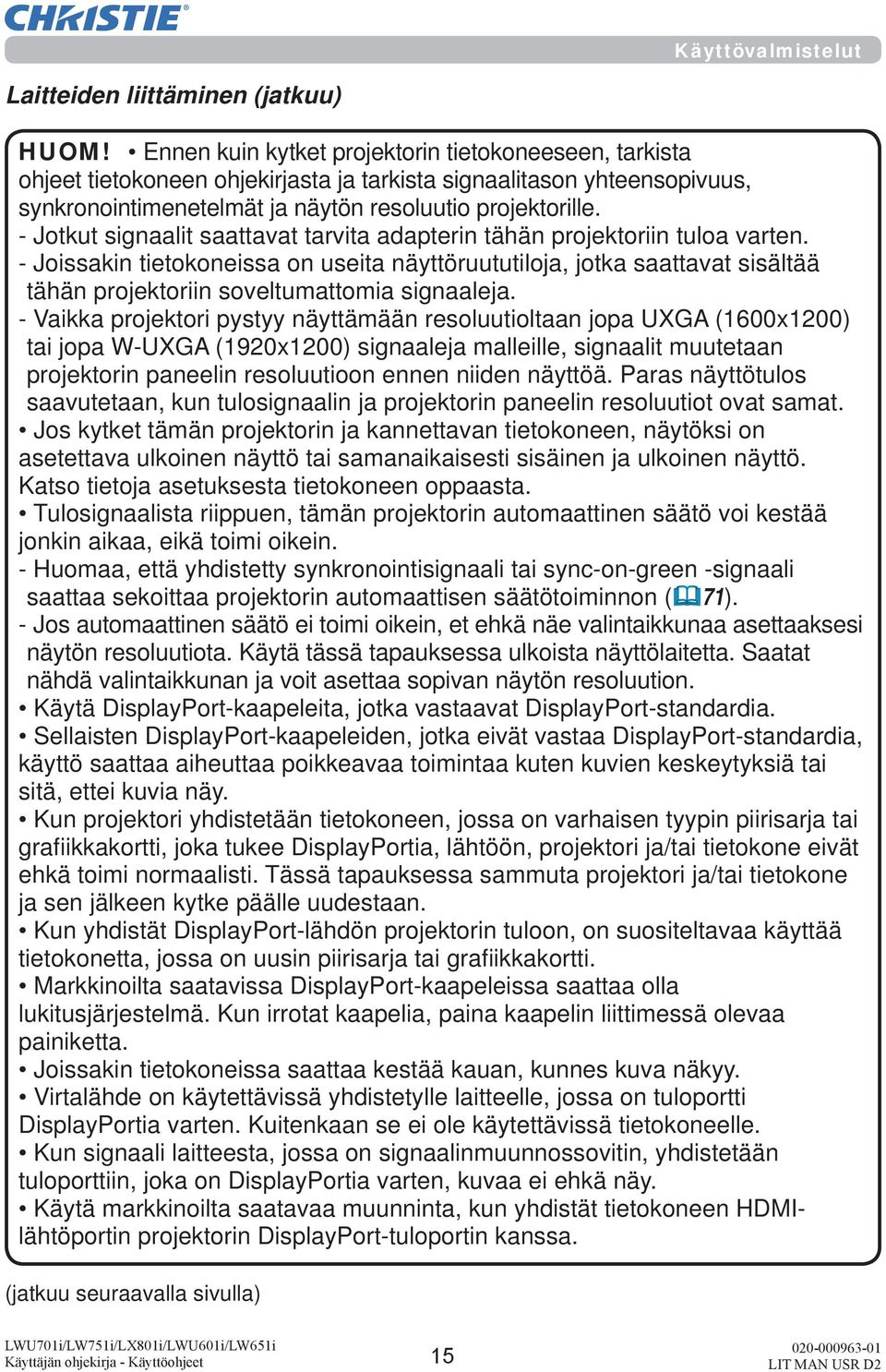

17 Käyttövalmistelut Laitteiden liittäminen (jatkuu) HUOM! Ennen kuin kytket projektorin tietokoneeseen, tarkista ohjeet tietokoneen ohjekirjasta ja tarkista signaalitason yhteensopivuus, synkronointimenetelmät ja näytön resoluutio projektorille. - Jotkut signaalit saattavat tarvita adapterin tähän projektoriin tuloa varten. - Joissakin tietokoneissa on useita näyttöruututiloja, jotka saattavat sisältää tähän projektoriin soveltumattomia signaaleja. - Vaikka projektori pystyy näyttämään resoluutioltaan jopa UXGA (1600x1200) tai jopa W-UXGA (1920x1200) signaaleja malleille, signaalit muutetaan projektorin paneelin resoluutioon ennen niiden näyttöä. Paras näyttötulos saavutetaan, kun tulosignaalin ja projektorin paneelin resoluutiot ovat samat. Jos kytket tämän projektorin ja kannettavan tietokoneen, näytöksi on asetettava ulkoinen näyttö tai samanaikaisesti sisäinen ja ulkoinen näyttö. Katso tietoja asetuksesta tietokoneen oppaasta. Tulosignaalista riippuen, tämän projektorin automaattinen säätö voi kestää jonkin aikaa, eikä toimi oikein. - Huomaa, että yhdistetty synkronointisignaali tai sync-on-green -signaali saattaa sekoittaa projektorin automaattisen säätötoiminnon ( 71). - Jos automaattinen säätö ei toimi oikein, et ehkä näe valintaikkunaa asettaaksesi näytön resoluutiota. Käytä tässä tapauksessa ulkoista näyttölaitetta. Saatat nähdä valintaikkunan ja voit asettaa sopivan näytön resoluution. Käytä DisplayPort-kaapeleita, jotka vastaavat DisplayPort-standardia. Sellaisten DisplayPort-kaapeleiden, jotka eivät vastaa DisplayPort-standardia, käyttö saattaa aiheuttaa poikkeavaa toimintaa kuten kuvien keskeytyksiä tai sitä, ettei kuvia näy. Kun projektori yhdistetään tietokoneen, jossa on varhaisen tyypin piirisarja tai grafiikkakortti, joka tukee DisplayPortia, lähtöön, projektori ja/tai tietokone eivät ehkä toimi normaalisti. Tässä tapauksessa sammuta projektori ja/tai tietokone ja sen jälkeen kytke päälle uudestaan. Kun yhdistät DisplayPort-lähdön projektorin tuloon, on suositeltavaa käyttää tietokonetta, jossa on uusin piirisarja tai grafiikkakortti. Markkinoilta saatavissa DisplayPort-kaapeleissa saattaa olla lukitusjärjestelmä. Kun irrotat kaapelia, paina kaapelin liittimessä olevaa painiketta. Joissakin tietokoneissa saattaa kestää kauan, kunnes kuva näkyy. Virtalähde on käytettävissä yhdistetylle laitteelle, jossa on tuloportti DisplayPortia varten. Kuitenkaan se ei ole käytettävissä tietokoneelle. Kun signaali laitteesta, jossa on signaalinmuunnossovitin, yhdistetään tuloporttiin, joka on DisplayPortia varten, kuvaa ei ehkä näy. Käytä markkinoilta saatavaa muunninta, kun yhdistät tietokoneen HDMIlähtöportin projektorin DisplayPort-tuloportin kanssa. (jatkuu seuraavalla sivulla) 15

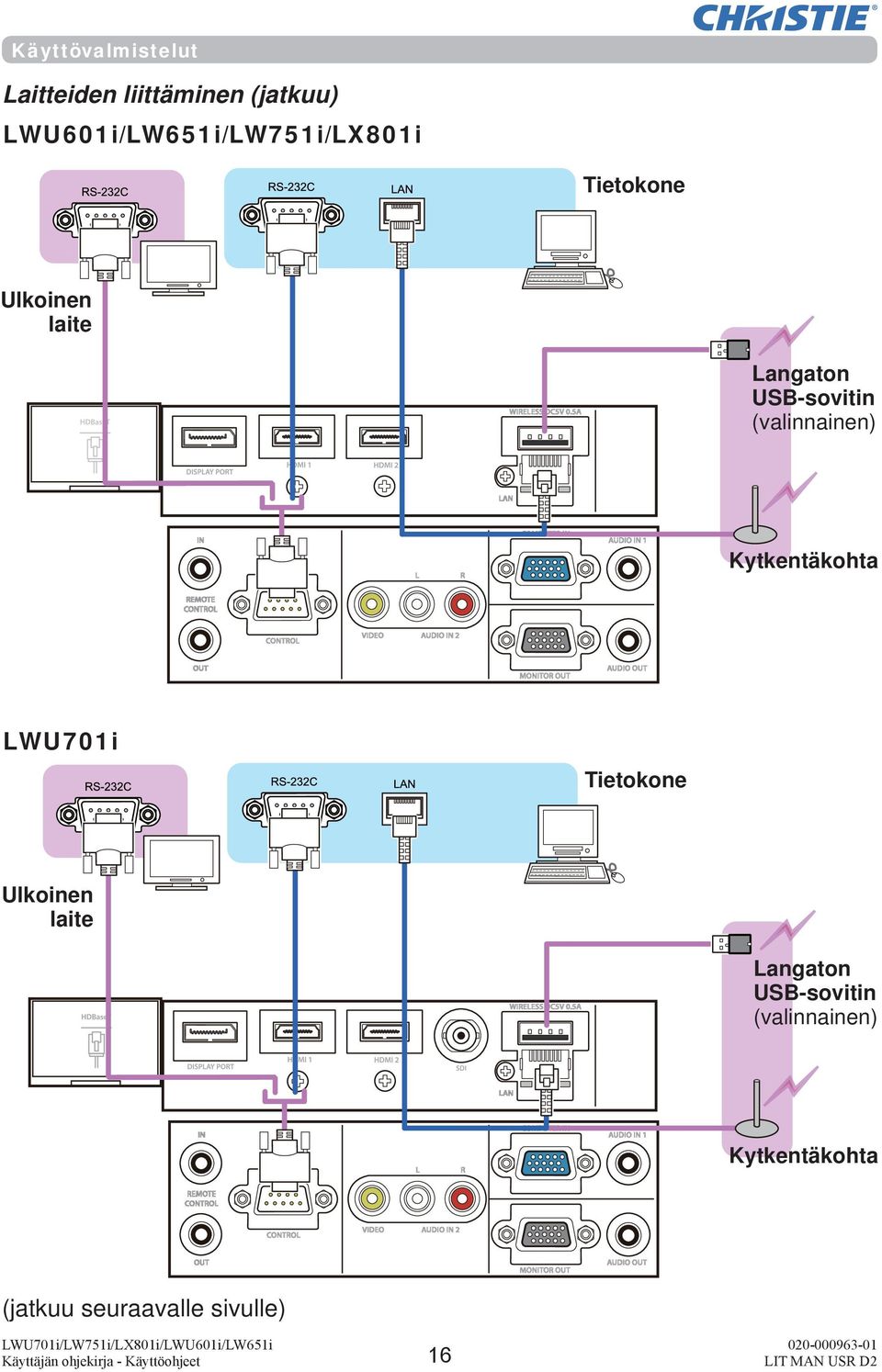

18 Käyttövalmistelut Laitteiden liittäminen (jatkuu) LWU601i/LW651i/LW751i/LX801i Tietokone Ulkoinen laite Langaton USB-sovitin (valinnainen) Kytkentäkohta LWU701i Tietokone Ulkoinen laite Langaton USB-sovitin (valinnainen) Kytkentäkohta (jatkuu seuraavalle sivulle) 16

19 Käyttövalmistelut Laitteiden liittäminen (jatkuu) VAROITUS Kuumuutta saattaa kertyä langattoman USB-sovittimen sisään. Jotta välttäisit mahdolliset palovammat, irrota projektorin virtajohto 10 minuutiksi ennen sovittimen koskettamista. Kun käytät langatonta USB-sovitinta, käytä toimitettua sovitinkantta tai liitinsuojusta. ( 24, 25). HUOMAUTUS Ennen kuin kytket projektorin verkkoon, varmista, että sinulla on verkonvalvojan suostumus. Älä liitä LAN-porttia verkkoon, jossa voi olla liian suuri jännite. Laitteen kanssa käytettävää langaton USB-sovitin, jota myydään valinnaisena varusteena, tarvitaan projektorin langattoman verkkotoiminnon käyttämiseen. Ennen langattoman USB-sovittimen yhdistämistä, sammuta projektori ja irrota virtajohto. Älä käytä mitään jatkojohtoa tai laitetta sovittimen liittämisessä projektoriin. Yhdistääksesi sekä LAN-kaapelin että langattoman USB-sovittimen projektoriin käytä LAN-kaapelia, joka on litteä sivulta, jossa pistokkeen johto on näkyvissä. Muutoin molempia ei voida kytkeä oikein tai johdin voi vahingoittua (toimintahäiriö). (jatkuu seuraavalle sivulle) 17

20 Käyttövalmistelut Laitteiden liittäminen (jatkuu) LWU601i/LW651i/LW751i/LX801i VCR/DVD/ Blu-ray Disc TM -toistin LWU701i VCR/DVD/ Blu-ray Disc TM -toistin (jatkuu seuraavalle sivulle) 18

21 Käyttövalmistelut Laitteiden liittäminen (jatkuu) HDBaseT -liitännästä HDBaseT on teknologia, jolla siirretään kuvaa, ääntä, ethernetiä tai sarjaohjaussignaalia LAN-kaapelin kautta. Mene seuraavaan URL-osoitteeseen saadaksesi tietoja toisen yhtiön laitteesta, joka tukee HDBaseT-teknologiaa ja jonka on vahvistettu olevan yhteensopiva tämän projektorin kanssa. LAN- tai HDBaseT-tuloportti voidaan valita ethernet-signaalituloksi vaihtamalla valikossa. Käytä enintään 100m:n mittaisia LAN -kaapeleita. Jos tämä pituus ylittyy, kuva ja äänet huononevat, ja LAN-tiedonsiirrossa saattaa esiintyä toimintahäiriöitä. HUOM! Tämän mallin HDMI-portit ovat yhteensopivia HDCP:n kanssa (High-bandwidth Digital Content Protection) ja pystyvät näin ollen näyttämään videosignaalit HDCP-yhteensopivista DVD-soittimista tai vastaavista. - HDMI-portit tukevat seuraavia signaaleja: Saadaksesi lisätietoja videosignaaleista katso Käyttäjän ohjekirja (yksityiskohtainen) Käyttöohjeet - Technical. Audiosignaali: Formaatti lineaari-pcm Sampling Frequency 48kHz / 44.1kHz / 32kHz - Projektori voidaan liittää toiseen laitteeseen, jossa on HDMI TM -liitin, mutta joidenkin laitteiden kanssa projektori ei ehkä toimi oikein, esimerkiksi ei videota. - Hyväksytty kaapeli tarvitaan HDBaseT-liitäntää varten. - Varmista, että käytät HDMI TM -kaapelia, jossa on HDMI TM -merkintä. - Käytä luokan 2 sertifioitua HDMI -kaapelia 1080p@50/60-signaalin syöttämiseen projektoriin. - Kun projektori on liitetty laitteeseen, jossa on DVI-liitin, käytä HDMI TM - tuloliitäntään DVI HDMI TM -kaapelia. HDMI -johdot voivat irrota helposti, koska johdoissa ja liittimissä ei ole mekaanista lukkoa. On suositeltavaa kiinnittää HDMI-kaapelit käyttämällä HDMI-johdon pidikettä ja nippusidettä irtoamisen estämiseksi ( 23). (jatkuu seuraavalle sivulle) 19

22 Käyttövalmistelut Laitteiden liittäminen (jatkuu) LWU601i/LW651i/LW751i/LX801i Toinen projektori Näyttöpääte Kaiuttimet (vahvistimen kanssa) (Langallinen) Kaukosäädin LWU701i Toinen projektori Näyttöpääte Kaiuttimet (vahvistimen kanssa) (Langallinen) Kaukosäädin (jatkuu seuraavalle sivulle) 20

23 Käyttövalmistelut Laitteiden liittäminen (jatkuu) HUOM! Kun haluat käyttää langallista kaukosäädintä, liitä langallinen kaukosäädin REMOTE CONTROL IN -porttiin. Voit myös kytkeä toisen projektorin REMOTE CONTROL OUT -porttiin, kun haluat ohjat sitä langallisesta kaukosäätimestä. Voit käyttää tätä projektoria kaukosäädinviestimenä REMOTE CONTROL IN- ja OUT-porttien kanssa. Liitä langallinen kaukosäädin tai toinen projektori REMOTE CONTROL IN- tai OUTporttiin käyttämällä äänikaapeleita, joissa on 3,5 mm:n stereopienoispistokkeet. Tämä toiminto on hyödyllinen silloin, kun kaukosäätimen signaalin lähetys projektoriin on vaikeaa olosuhteista johtuen. (jatkuu seuraavalle sivulle) 21

24 Käyttövalmistelut Laitteiden liittäminen (jatkuu) LWU701i SDI OUT Kamera kaupalliseen käyttöön HUOM! Tämä mallin SDI-portti tukee seuraavia SDI-signaaleja: SD-SDI-signaali: vastaa SMPTE ST 259-C-standardia YCBCR 4:2:2 10-bit 480i, 576i Yhden linkin HD-SDI-signaali: vastaa SMPTE ST 292-standardia YPBPR 4:2:2 10-bit 3G-SDI Taso-A-signaali: vastaa SMPTE ST 424-standardia YPBPR 4:2:2 10-bit - Tämä projektori voidaan yhdistää toiseen laitteeseen, jossa on SDI-liitin, mutta joidenkin laitteiden kanssa projektori ei ehkä toimi kunnolla. - Käytä 5CFB-kaapelia tai suurempaa (5CFB, 7CFB jne.) tai Belden 1694A:ta tai suurempaa, jotta kuva välittyisi oikein. Käytä kaapelia, jonka pituus on 100m tai sen alle. - Säätö VALIKKOa käyttämällä on tarpeen liitetystä laitteesta riippuen. 22

25 Käyttövalmistelut Johtojen kiinnittäminen Irrota ruuvi, joka sijaitsee HDMI-liittimen alapuolella, ja käytä sitä kiinnittämään HDMI-johdon pidike. ruuvi On suositeltavaa kiinnittää HDMI-kaapelit käyttämällä toimitettua HDMI-johdon pidikettä ja nippusidettä kuvan näyttämällä tavalla irtoamisen estämiseksi. Käytä nippusidettä, joka on kooltaan 2.0 x 4.0mm tai pienempi. Ei nippusidettä Nippusiteellä HDMI-johdon pidike Nippuside VAROITUS Älä kiinnitä muita kaapeleita kuin HDMI. HUOMAUTUS Kiinnittääksesi kaapelin käytä toimitettua nippusidettä tai muovista sidettä, joka on kooltaan 2.0 x 4.0mm tai pienempi. Metallinen side voi aiheuttaa vaurioita johtoihin ja nippusiteen lukkoon. Älä niputa johtoja yhteen liian tiukasti. Johdot tai aukko voivat vaurioitua. 23

26 Käyttövalmistelut Sovitinkannen kiinnitys Kun käytät langatonta USB-sovitinta, käytä toimitettua sovitinkantta varkauksien estämiseksi. langaton USB-sovitin: USB-WL-11N-NS Lämpötila-alue: 0 ~ 45 C (toimiessa) 1. Löysää ruuvi (merkitty kolmiolla), joka on WIRELESS-portin vasemmalla alapuolella. WIRELESS DC5V 0.5A LAN 2. Työnnä kannen uloke reikään, joka on WIRELESS-portin oikealla yläpuolella, nuolen suuntaisesti. WIRELESS DC5V 0.5A Ulkonema 3. Kohdista projektorin ja kannen reiät. Sen jälkeen työnnä projektorista irrotettu ruuvi reikään ja kiristä ruuvi. WIRELESS DC5V 0.5A LAN VAROITUS Pidä pienet osat poissa lasten ja eläinten ulottuvilta. Ei saa laittaa suuhun. Kuumuutta saattaa kertyä langattoman USB-sovittimen sisään. Jotta välttäisit mahdolliset palovammat, irrota projektorin virtajohto 10 minuutiksi ennen sovittimen koskettamista. 24

27 Käyttövalmistelut Liitinsuojuksen kiinnitys Liitinsuojus Koukku Työnnä liitinsuojuksen kaksi kiinnikettä kotelon reikään ja varmista, että kaksi koukkua sopii koteloon. Kun irrotat liitinsuojusta, työnnä koukku nuolen suuntaan ja vedä sitä eteenpäin. HUOM! Älä kiinnitä sovitinkantta, kun kiinnität liitinsuojusta. 25

28 Käyttövalmistelut Turvatangon ja uran käyttö Myymälöistä saatava turvaketju tai -vaijeri voidaan kiinnittää projektorin turvatankoon varkauden estämiseksi. Katso kuvaa valitaksesi turvaketjun tai -vaijerin. Laitteessa on myös turva-aukko Kensingtonlukkoa varten. Katso tarkemmat tiedot turvalaitteen 11mm ohjekirjasta. Varmuusketju tai -lanka varkauksien varalle Turvatanko Turva-aukko 19mm 15mm VAROITUS Älä käytä turvatankoa tai turva-aukkoa projektorin putoamisen estämiseen, niitä ei ole suunniteltu tähän tarkoitukseen. HUOMAUTUS Älä aseta turvaketjua tai -lankaa tuuletusaukkojen läheisyyteen. Se voi ylikuumentua. HUOM! Turvatanko ja turva-aukko eivät yksin estä mahdollista varkautta. Ne on tarkoitettu käytettäväksi muiden varkaudenestoon tarkoitettujen keinojen lisäksi. Turvapalkkia ( 4) voidaan käyttää samaan tarkoitukseen kuin turvatankoa. 26

29 Käyttövalmistelut Virtalähteen liitäntä 1. Kytke verkkojohdon liitin projektorin AC (verkkotulo). AC Verkkojohto 2. Työnnä johdon pysäytintä, kunnes se tarttuu koukkuun. Johdon pysäytin Verkkojohto 3. Liitä verkkojohdon pistoke kunnolla pistorasiaan. Parin sekunnin kuluttua virtalähteen liittämisestä POWER-merkkivalo syttyy palamaan oranssina. Muista, että kun SUOR. PÄÄLLE-toiminto on käynnistetty, virtalähteen liittäminen kytkee projektorin. Koukku VAROITUS Älä liitä projektoria virtalähteeseen, jos linssiyksikkö ei ole paikallaan. Noudata erityistä varovaisuutta verkkojohtoa liittäessäsi, sillä väärä tai viallinen liitäntä saattaa aiheuttaa tulipalon ja/tai sähköiskun. Älä koske verkkojohtoon märin käsin. Käytä ainoastaan projektorin mukana toimitettua verkkojohtoa. Jos johto on vioittunut, ota yhteyttä jälleenmyyjän ja pyydä uusi johto. Älä koskaan tee muutoksia verkkojohtoon. Virtajohto tulee vain liittää pistokkeeseen, jonka jännite on virtajohtoon sopiva. Pistorasian tulee olla projektorin lähellä ja helppopääsyisessä paikassa. Irrota verkkojohto kun haluat kytkeä laitteen kokonaan irti. Älä jaa virtalähdettä useille laitteille. Muutoin pistorasia ja liittimet voivat ylikuormittua, johtoliitäntä voi löystyä tai seurauksena voi olla tulipalo, sähköisku tai jokin muu onnettomuus. Liitä laitteen vaihtovirran (AC) sisääntulon maadoitusliitin rakennuksen maadoitusliittimeen asianmukaisella virtajohdolla (toimitettu mukana). HUOMAA Tämä tuote on myös suunniteltu IT-virtajärjestelmiä varten, joissa on V vaihejännite. 27

30 Kaukosäädin Kaukosäädin Paristojen asettaminen Sijoita paristot paikalleen ennen kaukosäätimen käyttämistä. Jos kaukosäädin alkaa toimia virheellisesti, vaihda paristot. Jos kaukosäädintä ei aiota käyttää pitkään aikaan, poista paristot kaukosäätimestä ja säilytä niitä turvallisessa paikassa. Irrota paristosuojus koukusta nostamalla Aseta kaksi AA-patteria paikoilleen kaukosäätimeen merkittyjen plus- ja miinusnapojen mukaisesti. (Käytä sopivia hiili-sinkki- tai alkali -AA- paristoja (ei uudelleen ladattavia) lakien ja säädösten mukaisesti. Ei sisällä paristoja.) Sijoita paristosuojus nuolensuuntaisesti ja napsauta se takaisin paikalleen. VAROITUS Käsittele aina paristoja varoen ja käytä niitä vain ohjeiden mukaisesti. Paristojen asiaton käyttö saattaa aiheuttaa niiden räjähtämisen, halkeamisen tai vuotamisen, mikä taas voi aiheuttaa tulipalon, vammoja ja/tai ympäristön saastumisen. Käytä ainoastaan ohjeissa mainittuja paristoja. Älä käytä erityyppisiä paristoja yhdessä. Älä sekoita uusia paristoja käytettyjen kanssa. Paristoja vaihdettaessa varmista, että uusien paristojen plus- ja miinusnavat on suunnattu oikein. Pidä paristot lasten ja lemmikkieläinten ulottumattomilla. Älä lataa, oikosulje, juota tai purkaa paristoa. Älä päästä paristoa tuleen tai veteen. Säilytä paristoja pimeässä, viileässä ja kuivassa paikassa. Jos huomaat, että paristo vuotaa, pyyhi vuotanut neste pois ja vaihda paristo uuteen. Jos vuotanutta nestettä tarttuu ihoosi tai vaatteisiisi, huuhtele välittömästi vedellä. Noudata paikallisia paristojen hävittämistä koskevia säännöksiä

31 ETÄTUNNUS-toiminnon käyttäminen Käyttövalmistelut Tällä toiminnolla voit hallita tiettyjä projektoreita ID-painikkeet kaukosäätimellä, jolle on määrätty sama ID-numero, kun käytät samaan aikaan useita samantyyppisiä projektoreita. Määritä kullekin projektorille ID-numero, ennen kuin käytät VALINNATvalikon PALVELU-valikon ETÄTUNNUS -toimintoa ( 95). Paina IDpainiketta, jolla on sama ID-numero kuin hallittavalle projektorille on määrätty. Valittuun ID-painikkeeseen syttyy valo usean sekunnin ajaksi. HUOM! Aina kun painat jotakin painiketta (paitsi tunnuspainikkeita), valitun tunnusnumeron tunnuspainikkeeseen syttyy valo. Vahvista projektorin nykyinen tunnus painamalla mitä tahansa tunnuspainiketta kolmen sekunnin ajan. Sen numero näytetään kussakin näytössä riippumatta projektorin asetetusta tunnuksesta. Kaukosäätimen signaalin taajuuden muuttaminen Varusteisiin kuuluvassa kaukosäätimessä on kaksi signaalintaajuusvaihtoehtoa Muoto 1:NORMAALI ja Muoto 2:KORKEA. Jos kaukosäädin ei toimi kunnolla, yritä vaihtaa signaalin taajuutta. Muodon asettamista varten, paina alla olevan listan mukaista kahta painiketta vuoron perään noin kolmen sekunnin ajan. (1) A seta Muoto 1:NORMAALI MENU ja MY BUTTON-4 -painikkeet (2) A seta Muoto 2:KORKEA AV MUTE ja MY BUTTON-1 -painikkeet (2) AV MUTEpainike MY BUTTON-1 -painike (1) MENU -painike MY BUTTON-4 -painike Muista, että kaukosäätimellä ohjattavan projektorin kohta KAUKOTAAJUUS kohdassa PALVELU valikossa VALINNAT ( 95) tulee asettaa samaan tilaan kuin kaukosäädin. 29

32 Kaukosäädin Kaukosäätimen signaalista Kaukosäädin toimii projektorin kaukosäätimen tunnistimen avulla. Tässä projektorissa on kaksi etäanturia etu- ja sivupuolilla. Anturit voivat havaita signaalit seuraavalla alueella: 60 astetta (30 astetta vasemmalle ja oikealle tunnistimesta) 3 metrin alueella. 3m m (Noin) HUOM! Voit poistaa toisen antureista käytöstä käyttämällä VALINNAT-valikon PALVELU-valikon KAUKOVASTAANOTIN -toimintoa ( 95). Kaukosäätimen signaalin heijastaminen valkokankaalle tai vastaavalle voi olla käytettävissä. Jos signaalin lähettäminen suoraan tunnistimeen on vaikeaa, kokeile signaalin heijastamista. Kaukosäädin käyttää infrapunavaloa signaalien lähettämiseksi projektoriin (luokan 1 LED), joten varmista, että käytät kaukosäädintä paikassa, jossa ei ole esteitä, jotka voisivat estää kaukosäätimen signaalin pääsyn projektoriin. Kaukosäädin ei mahdollisesti toimi kunnolla, jos projektorin kaukosäätimen tunnistimeen osuu voimakas valo (kuten suora auringonvalo) tai hyvin lähellä oleva valo (kuten vaihtosuuntaajan loistelamppu). Säädä projektorin asentoa tällaisten valojen välttämiseksi. 30

33 Tilamonitori Tilamonitori Tilamonitori on ali-lcd takapaneelissa. Tilamonitori näyttää projektorin nykyisen tilan mukaan luettuna virheet, säätötiedot ja virhehistoria. Tilamonitori Näyttää projektorin tilan Jos mitään painikkeita ei ole käytetty, tilamonitori näyttää kuten alla projektorin tilasta riippuen. HUOM! Tilamonitori ei näytä mitään, kun projektori on valmiustilassa, jos SÄÄTÖ-valikon VALMIUSTILA -kohta on asetettu tilaan SÄÄSTÖ ( 78). Kun ASENNUS asetetaan SÄÄTÖ-valikossa ETEEN / KATTO- tai TAAKSE / KATTO-tilaan, sisältö Tilamonitorissa näytetään ylösalaisin ( 77). Normaalissa tilassa Tilamonitori näyttää projektorin tilan kolmella rivillä. 1. rivi : Näyttää projektorin tilan. Kun lamppu on päällä, valittu portti näytetään. Näytettävät tilat ovat alla; STANDBY: Projektori on valmiustilassa. WARM UP: Projektori lämpiämässä. SEARCHING: Projektori etsii tulosignaalia. COOL DOWN: Projektori on jäähtymässä. 2. rivi : Näyttää havaitun tulosignaalin tilan, kun lamppu on päällä. Muutoin näyttää projektorin sarjanumeron. Näytettävät tilat ovat alla; SYNC OUT: Havaittu tulosignaali on määrätyn alueen ulkopuolella. NO SIGNAL: Ei tulosignaalia. CONNECTED: Projektori on yhdistetty verkkoon tai tietokoneeseen, ja jotakin kuvaa siirretään projektoriin, kun LAN-portti on valittu. HOLD: Projektori on liitetty verkkoon, mutta kuvaa ei siirretä, kun LAN-portti on valittu. NOT CONNECTED: Projektoria ei liitetä verkkoon tai tietokoneeseen, kun LAN-portti on valittu. : Näyttää kytketyn jännitteen ja ympäristön lämpötilan 3. rivi celsiusasteissa, kun lamppu on päällä. (jatkuu seuraavalle sivulle) 31 S T A N D B Y # A B 2 3 C esimerkki

34 Tilamonitori Näyttää projektorin tilan (jatkuu) HUOM! Kun projektori etsii syöttösignaalia normaalissa tilassa, mitään ei näy monitorin 2. rivillä. Näytetty lämpötila saattaa erota varsinaisesta ympäristön lämpötilasta, koska näytetty lämpötila mitataan projektorin sisäpuolelta. Virhetilassa Tilamonitori näyttää virhevaroituksen suurilla kirjaimilla. Ratkaise virheet osioiden "Liittyvät viestit" ( 114 ~ 116) ja "Merkkivaloista" ( 117 ~ 121) mukaisesti, kun varoitus COV ER näkyy. Varoitukset; AIR (AIR FLOW): Sisäinen lämpötila on nousussa. esimerkki Katso viestin kuvaus "TARKISTA TUULETUS" taulukosta ( 115). COLD: On mahdollista, että sisäosat ovat kuumentuneet. Katso LAMP- ja TEMP-merkkivalojen vuorottaisesta vilkkumisesta taulukosta ( 120). FILTR (FILTER): On aika puhdistaa ilmansuodatin. Katso LAMP- ja TEMP-merkkivalojen samanaikaisesta vilkkumisesta taulukosta ( 120). SHUTR: Suljinvirhe Ota yhteyttä jälleenmyyjään tai huoltoliikkeeseen. SHIFT: Linssisiirtymävirhe Ota yhteyttä jälleenmyyjään tai huoltoliikkeeseen. Häiriöt; COVER: Lampun suojusta ei ole kiinnitetty kunnolla. Katso LAMP-merkkivalon vilkkumisesta taulukosta ( 118). FAN: Tuuletin ei toimi. Katso TEMP-merkkivalon vilkkumisesta taulukosta ( 118). LAMP: Lamppu ei pala. Katso LAMP-merkkivalon palamisesta taulukosta ( 118). TEMP: On mahdollista, että sisäosat ovat kuumentuneet. Katso TEMP-merkkivalon palamisesta taulukosta ( 119). ACBLK: Katso LAMP-merkkivalon palamisesta taulukosta ( 118). OTHER: Muut kuin yllä olevat häiriöt ( 119). HUOM! Kun yksi FAN, LAMP, COVER, TEMP -virheiden varoituksista näkyy, taustavalo vilkkuu samaan aikaan. 32

35 Näyttää lokikirjan Tilamonitori Nykyiset säätötiedot ja virhehistoria voidaan näyttää Tilamonitorissa painiketoiminnolla. HUOM! Kun projektori on lämpenessä, painikkeen painalluksia ei huomioida. Tilamonitori ei näytä mitään, tai mitkään painikkeen painallukset eivät ole käytettävissä monitorille, kun projektori on valmiustilassa, jos SÄÄTÖ-valikon VALMIUSTILA -kohta asetetaan tilaan SÄÄSTÖ ( 78). Tilamonitoria ja OSD-valikkoa ei voida käyttää samaan aikaan. Kun projektori on normaalissa tilassa, tai näyttää yhden AIR FLOW-, COLD- tai FILTER-virheiden varoituksista, paina säätöpaneelin FUNCTIONpainiketta tai paina kaukosäätimen ENTERpainiketta kolmen sekunnin ajan tai paina yhtä MY BUTTON-painikkeista, jos TILAMONITORI on asetettu. Monitorin taustavalo syttyy. Säätötietojen mukaan luettuna käyttöajan näyttö Käyttämällä / -painikkeita vaihda näyttöä. Ensimmäinen näyttö Käyttöaika Verkkotiedot FUNCTION -painike ENTER -painike Käyttöaika: Tilamonitori näyttää lamppuajan (nykyisen lampun käyttöajan), suodatin iän (ilmansuodattimen käyttöajan) ja projektorin käyttöajan. 0 L A M P h F I L T E R h S Y S T E M h Käyttöaika (esimerkki) Verkkotiedot: Verkkotiedot näytetään kolmella sivulla. Käyttämällä / -painikkeita vaihda sivua. Näytettävät tiedot kullakin sivulla ovat alla; Lamppu ikä Suodatin ikä Projektorin käyttöaika 2. sivu : Aliverkon peite (langaton ja langallinen) 1. sivu : IP-osoite (langaton ja langallinen) 3. sivu : Oletusyhdyskäytävä (langaton ja langallinen) (jatkuu seuraavalle sivulle) I P A D D R E S S W N Verkkotiedot (esimerkki) Langaton Langallinen 33

36 Tilamonitori Näyttää lokikirjan (jatkuu) HUOM! Tilamonitori ja sen taustavalo palaavat ensimmäiseen tilaan ennen kuin FUNCTION- tai ENTER-painiketta painetaan, kun mitä tahansa painiketta painetaan lukuunottamatta kohdistinpainikkeita, tai noin 30 sekunnin kuluttua ilman painiketoimintoa. Projektorin käyttöaika on koko lamppu ikä projektorin valmistamisesta lähtien. Sitä ei nollata käyttämällä LAMPPU IKÄ-toimintoa SÄÄTÖ-valikossa ( 75). Jos / -painikkeita painetaan, kun käyttöaikaa näytetään, käyttöaika vaihtuu siksi ajaksi, jolloin virhe tapahtui. Virhehistorian näyttö Painamalla -painiketta näytä edellinen virhelokikirja. Jos varoitus on näytetty, ensimmäinen virheloki on nykyinen virhe, joka on parhaillaan tapahtumassa. Tilamonitori näyttää lokinumeron, tapahtuneen virheen, kytketyn jännitteen ja ympäristön lämpötilan sillä hetkellä. Painamalla -painiketta näytä käyttöaika, jolloin virhe tapahtui. Käyttämällä / -painikkeita vaihda lokikirjaa. Näyttö vaihtuu / -painikkeilla jokaisessa lokissa. Voidaan näyttää yhteensä kymmenen virhettä mukaan luettuna nykyinen. Lokinumero Virheloki 1 Ensimmäinen näyttö 1 P R E V I O U S 7 F I L T E R E R R O A C V 3 5 C Virheloki (esimerkki) Käyttöaika (virheloki 1) Käyttöaika (nykyinen) Virhe Virheloki 10 Käyttöaika (virheloki 10) HUOM! Tilamonitori ja sen taustavalo palaavat ensimmäiseen tilaan ennen kuin FUNCTION- tai ENTER-painiketta painetaan, kun mitä tahansa painiketta painetaan lukuunottamatta kohdistinpainikkeita, tai noin 30 sekunnin kuluttua ilman painiketoimintoa. Jos ei yhtään tai vähemmän kuin 10 virhettä on tapahtunut, "NO DATA" näkyy virhelokissa olevasta tapahtuneesta virheestä huolimatta. 34

37 Virran päälle kytkeminen Virta päälle/pois päältä Virta päälle/pois päältä ON-painike Varmista, että virtajohto on lujasti ja oikein liitetty projektoriin ja pistorasiaan. Varmista, että POWER-merkkivalossa palaa tasainen oranssi valo ( 117). Poista sitten linssin suojus. Paina projektorin STANDBY/ ON-painiketta tai ON -painiketta kaukosäätimestä. STANDBY/ON -painike Projektorin lamppu syttyy ja POWERmerkkivalo alkaa vilkkua vihreänä. Kun virta on kytkeytynyt, merkkivalo lakkaa vilkkumasta ja palaa jatkuvasti vihreänä ( 117). Valitse kuvan näyttöä varten tulosignaali luvussa Tulosignaalin valinta kuvatulla tavalla ( 38). Virran päältä kytkeminen Paina projektorin STANDBY/ON-painiketta tai STANDBY-painiketta kaukosäätimestä. Viesti Virran pois kytkeminen?" näkyy näytössä noin 5 sekunnin ajan. Paina STANDBY/ON tai STANDBY-painiketta uudelleen, kun viesti ilmestyy näkyviin. Projektorin lamppu sammuu ja POWER-merkkivalo alkaa vilkkua oranssina. POWER-merkkivalo lakkaa vilkkumasta ja valo pysyy oranssina, kun lamppu on jäähtynyt kokonaan ( 117). Kiinnitä linssin suojus sen jälkeen, kun POWER-merkkivalo muuttuu oranssiksi. Älä sytytä projektoria uudelleen noin 10 minuuttiin heti sen sammuttamisen jälkeen. Älä myöskään kytke projektoria pois päältä pian sen jälkeen kun olet kytkenyt sen päälle. Tällaiset toimet saattavat aiheuttaa lampun toimintahäiriön tai lyhentää joidenkin osien, kuten lampun, käyttöikää. (jatkuu seuraavalla sivulla) POWER-merkkivalo STANDBY-painike 35

38 Virta päälle/pois päältä VAROITUS Kun projektorin virta kytketään päälle, heijastaa se voimakasta valoa. Älä katso projektorin linssiin äläkä projektorin sisälle projektorissa olevista aukoista, koska heijastussäde saattaa aiheuttaa silmäongelmia. Pidä kaikki esineet pois keskitetystä heijastusvalonsäteestä. Säteen estäminen jollakin aiheuttaa korkean lämpötilan ja saattaa johtaa tulipaloon tai savuun. Älä kosketa lampun suojuksen ja tuuletusaukkojen lähellä olevaa aluetta käytön aikana tai heti käytön jälkeen, alueet ovat erittäin kuumat. HUOM! Käynnistä virta päälle / pois päältä oikeassa järjestyksessä. Käynnistä virta aina ensin projektorissa ennen siihen liitettyjen laitteiden virran kytkemistä. Tässä projektorissa on toiminto, joka voi kytkeä projektorin automaattisesti päälle/päältä. Katso kohtaa SUOR. PÄÄLLE ( 88) ja AUTO POIS ( 88) VALINNAT-valikosta. 36

39 Käyttö Käyttö Äänenvoimakkuuden säätö 1. Käytä VOL + / - -painiketta äänenvoimakkuuden säätämiseen. Näyttöön ilmestyy valintaikkuna, joka auttaa äänenvoimakkuuden säätämisessä. Vaikka et tekisi mitään, valintaikkuna katoaa automaattisesti näytöltä muutaman sekunnin kuluttua. VOL + / - -painikkeet HUOM! Jos on valittu senhetkisen kuvan tuloportiksi, äänenvoimakkuutta ei voi säätää. Katso ÄÄNILÄHDE-kappale AUDIO-valikosta ( 80). Vaikka projektori on valmiustilassa, äänenvoimakkuutta on mahdollista säätää, kun molemmat seuraavista ehdoista täytetään: - Jokin muu kuin on valittu AUDIO-valikon ÄÄNILÄHDE-kohdan VALMIUSvalinnaksi ( 80). - NORMAALI on valittu SÄÄTÖ-valikon VALMIUSTILA-kohteelle ( 78). Näytön ja äänilähdön kytkeminen väliaikaisesti pois päältä 1. Paina AV MUTE-painiketta kaukosäätimessä. Esiin tulee TYHJÄ näyttö tulosignaalit sisältävän näytön sijaan, ja sisäisten kaiuttimien ääni mykistetään. Jos haluat lisätietoja TYHJÄ-tilaisesta näytöstä, katso KUVARUUTU-valikon TYHJÄ-kohta ( 81). AV MUTE -painike Kun haluat poistua AV-MYKISTYS -tilasta ja palauttaa näytön ja äänet, paina uudelleen AV MUTE -painiketta. HUOM! Projektori poistuu automaattisesti AV-MYKISTYS -tilasta, kun painetaan jotain säätöpainiketta. HUOMAUTUS Jos haluat näytön olevan tyhjä projektorin lampun ollessa päällä, käytä edellä kuvattua AV-MYKISTYS-toimintoa tai linssinvarjostintoimintoa ( 52). Muut toimenpiteet saattavat vioittaa projektoria. Jos olet määrittänyt OHITUS-toiminnon joillekin porteille VALINNAT-valikon LÄHTEEN OHITUS -kohdasta, porttien tuloa ei voida valita. 37

40 Käyttö Tulosignaalin valinta 1. Paina INPUT-painiketta projektorissa. Joka kerran, kun painat painiketta, projektori kytkee tuloportiksi nykyistä porttia seuraavan portin kuten alla. LAN COMPUTER IN HDMI 1 VIDEO HDMI 2 INPUT-painike SDI* HDBaseT DisplayPort HUOM! Jos olet määrittänyt OHITUS-toiminnon joillekin porteille VALINNATvalikon LÄHTEEN OHITUS -kohdasta, porttien tuloa ei voida valita ( 87). Kun PÄÄLLE on valittu AUTOM. HAKU -kohdasta VALINNAT-valikosta, projektori etsii portteja yllä mainitussa järjestyksessä toistuvasti, kunnes tulosignaali havaitaan ( 87). 1. Paina COMPUTER 1, VIDEO, LAN, HDMI 1 / 2, DisplayPort, HDBaseT tai SDI-painiketta kaukosäätimessä. Jokaista painiketta vastaava portti valitaan alla kuvatulla tavalla. Painike Portit COMPUTER 1 COMPUTER IN COMPUTER 2 - VIDEO VIDEO LAN LAN USB TYPE A - USB TYPE B - HDMI 1 HDMI 1 HDMI 2 HDMI 2 DisplayPort DisplayPort HDBaseT HDBaseT SDI SDI* DIGITAL - Tuloporttien painikkeet HUOM! Kun PÄÄLLE on valittu AUTOM. HAKU -kohdasta VALINNATvalikosta, projektori etsii portteja yllä mainitussa järjestyksessä toistuvasti, kunnes tulosignaali havaitaan ( 87). * Vain LWU701i 38

41 Käyttö Kuvasuhteen valinta 1. Paina ASPECT-painiketta kaukosäätimessä. Joka kerran kun painat painiketta, projektori kytkee kuvasuhteen kulloisenkin tilan. Tietokonesignaalille LX801i: NORMAALI 4:3 16:9 16:10 ASPECT -painike LWU601i, LW651i, LWU701i, LW751i: NORMAALI 4:3 16:9 16:10 ALKUPER. HDMI TM -, HDBaseT TM - ja DisplayPort-signaaleille LX801i: NORMAALI 4:3 16:9 16:10 14:9 LWU601i, LW651i, LWU701i, LW751i: NORMAALI 4:3 16:9 16:10 14:9 ALKUPER. Videosignaalille LX801i: 4:3 16:9 14:9 LWU601i, LW651i, LWU701i, LW751i: 4:3 16:9 16:10 14:9 ALKUPER. SDI-signaalille (Vain LWU701i) NORMAALI 4:3 16:9 Syöttösignaalille LAN-portista, tai jos ei ole signaalia LX801i: 4:3 (kiinteä) LWU601i, LW651i, LWU701i, LW751i: 16:10 (kiinteä) HUOM! ASPECT-painike ei toimi silloin, kun sopivaa signaalia ei ole syötetty. NORMAALI-muoto säilyttää alkuperäisen kuvasuhdeasetuksen. 39

42 Käyttö Projektorin kohottajan säätö Nostojalkojen pidentäminen tai lyhentäminen muuttaa projektorin asentoa ja projektiokulmaa. Niiden pituutta säädetään kiertämällä nostojalkoja. 5 5 enint. 30mm VAROITUS Jalkoja ei saa säätää yli 30 mm:n pituisiksi. Jos jalkoja säädetään pidemmiksi, ne saattavat irrota projektorista, saada projektorin putoamaan, aiheuttaa tapaturman tai vaurioittaa projektoria. HUOMAUTUS Älä aseta projektoria yli viiden asteen kulmaan. Toimintahäiriöitä saattaa tällöin esiintyä ja projektorin käyttöikä saattaa lyhentyä. Asennuskulma Lamppusivu Pystysuora ja vaakasuora suunta muotokuvatilassa Projektori voidaan asentaa vaakasuoraan ±10 :n kulmaan. Projektori voidaan asentaa pystysuoraan ±10 :n kulmaan HUOM! Projektorin lamppusivun täytyy olla ylöspäin pystysuunnassa tehtävää asennusta varten. Jos jokin muu virhe tapahtuu, tarkasta asennus. Asenna projektori oikein ja käynnistä se uudelleen. Kun käytät muotokuvatilaa, lampun käyttöaika lyhenee. 40

43 Linssin säätö Zoomauksen ja tarkkuuden säätö Esiin tulee ZOOM- tai FOCUS-valintaikkuna, kun painetaan jotain painikkeista ZOOM, ZOOM -, ZOOM +, FOCUS + tai FOCUS -. Käytä kaukosäätimen ZOOM + / - -painikkeita 1. tai projektorin ZOOM-painiketta ja / -kohdistinpainikkeita säätääksesi ruudun kokoa. 2. Kohdista kuvaan FOCUS +- ja - -painikkeilla. HUOM! Projektori voi jättää huomiotta muiden painikkeiden käytön linssin liikkuessa. Linssin asennon säätäminen Paina LENS SHIFT-painiketta. LINSSISIIRTYMÄvalintaikkuna avautuu. Siirrä linssiä painikkeilla / / / valintaikkunan ollessa näytössä. Paras kuvan laatu saadaan yleensä, kun linssi on asetettu keskelle. Poistu LINSSISIIRTYMÄ -toiminnosta painamalla uudelleen LENS SHIFT -painiketta. KESKITYS Paina ENTER- tai INPUT-painiketta, kun näytössä näkyy valintaikkuna, jotta järjestelmä suorittaa KESKITYS-toiminnon, joka säätää linssin keskelle. Näyttöön tulee vahvistusta varten viesti-ikkuna. -painikkeen painaminen suorittaa KESKITYS-toiminnon. Voit myös suorittaa KESKITYStoiminnon lepotilassa painamalla säätöpaneelin FUNCTIONja LENS SHIFT-painikkeita samaan aikaan 3 sekunnin ajan. HUOMAUTUS Älä aseta sormia tai mitään esineitä linssin ympärille. Liikkuva linssi saattaa osua niihin ja aiheuttaa loukkaantumisen. Käyttö FOCUS + / - -painikkeet ZOOM + / - -painikkeet LENS SHIFT -painike FOCUS - / + -painikkeet LENS SHIFT -painike ZOOM-painike FUNCTION -painike HUOM! Kun linssi liikkuu keskelle, valikko häviää näytöstä ja näyttöön tulee tiimalasikuvake. KESKITYS voi kestää hetken, ennen kuin linssi saavuttaa keskikohdan. Projektori ei välttämättä reagoi painikkeiden painamiseen linssin liikkuessa. KESKITYS-ominaisuus on pois käytöstä projektorin ollessa lepotilassa, jos SÄÄTÖvalikon VALMIUSTILA on määritetty SÄÄSTÖ-tilaan. Suorita KESKITYS ennen projektorin virran katkaisemista tai määritä VALMIUSTILA - NORMAALI-tilaan. LINSSISIIRTYMÄ-toiminnon säätöalue vaihtelee projektoriin kiinnitetyn linssiyksikön mukaan kuvanlaadun ylläpitämiseksi. Siksi LINSSISIIRTYMÄ-säätö ei välttämättä saavuta osoittimen päätä valintaikkunassa, mikä ei ole toimintahäiriö. 41
