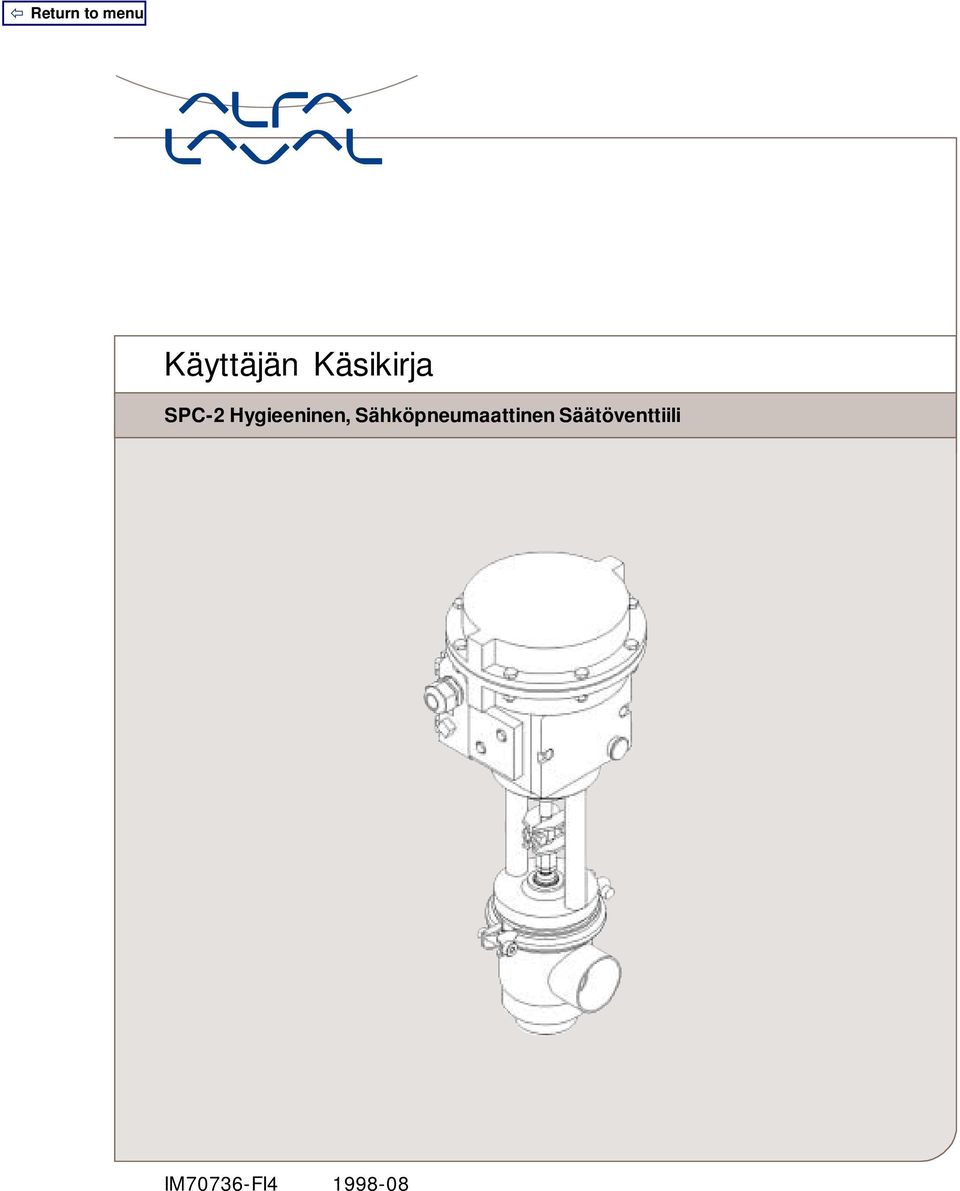

Käyttäjän Käsikirja. SPC-2 Hygieeninen, Sähköpneumaattinen Säätöventtiili IM70736-FI
|
|
- Aarno Haapasalo
- 8 vuotta sitten
- Katselukertoja:
Transkriptio
1 Käyttäjän Käsikirja SPC-2 Hygieeninen, Sähköpneumaattinen Säätöventtiili IM70736-FI
2 Vaatimustenmukaisuusvakuutus Valmistava yhtiö Alfa Laval Yhtiön nimi 6000 Kolding Osoite Puhelinnumero vakuuttaa täten, että HYGIEENINEN, SÄHKÖPNEUMAATTINEN SÄÄTÖVENTTIILI SPC-2 Nimike Tyyppi, sarjanro Vuosi on valmistettu jäsenvaltioiden koneturvallisuutta koskevien lainsäädäntöjen yhdenmukaistamista koskevan NEVOSTON DIREKTIIVIN (98/37/EC) säädösten mukaisesti, viitaten erityisesti direktiivin liitteeseen 1, joka käsittelee koneiden rakenteeseen ja valmistustapaan liittyviä oleellisia turvallisuus- ja terveysvaatimuksia. Bjarne Søndergaard Nimi Varatoimitusjohtaja, Tuotekehitys Toimiasema Alfa Laval Yhtiö Allekirjoitus Merkki

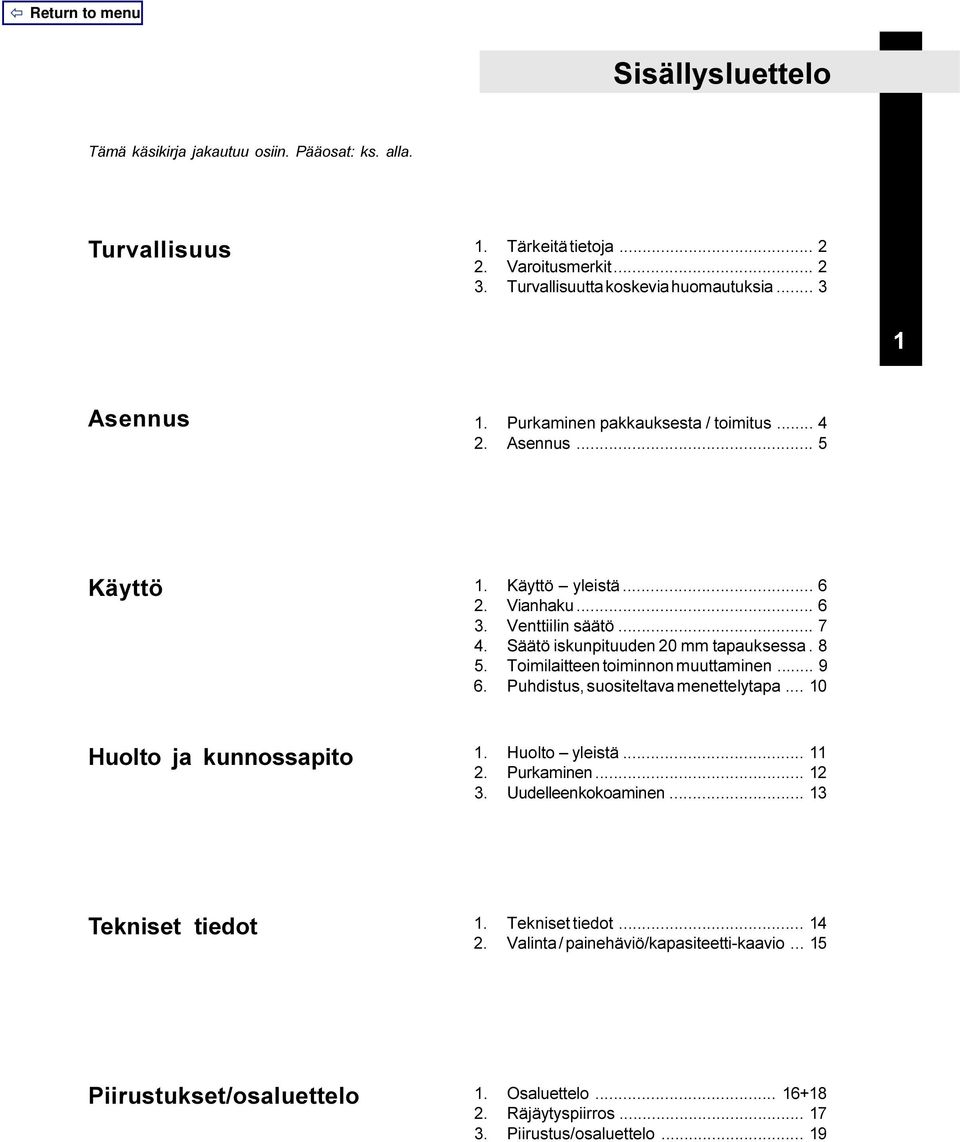

3 Sisällysluettelo Tämä käsikirja jakautuu osiin. Pääosat: ks. alla. Turvallisuus 1. Tärkeitä tietoja Varoitusmerkit Turvallisuutta koskevia huomautuksia Asennus 1. Purkaminen pakkauksesta / toimitus Asennus... 5 Käyttö 1. Käyttö yleistä Vianhaku Venttiilin säätö Säätö iskunpituuden 20 mm tapauksessa Toimilaitteen toiminnon muuttaminen Puhdistus, suositeltava menettelytapa Huolto ja kunnossapito 1. Huolto yleistä Purkaminen Uudelleenkokoaminen Tekniset tiedot 1. Tekniset tiedot Valinta / painehäviö/kapasiteetti-kaavio Piirustukset/osaluettelo 1. Osaluettelo Räjäytyspiirros Piirustus/osaluettelo... 19
4 Turvallisuus Tässä käsikirjan osassa painotetaan ei-turvallisia menettelytapoja ja annetaan muita tärkeitä tietoja. Varoituksia korostetaan erikoismerkkien (-symbolien) avulla. 1. Tärkeitä tietoja 2 Lue aina käyttöohjekirjanen ennen kuin käytät venttiiliä! VAARA! : Ilmaisee, että erityisiä menettelytapoja täytyy noudattaa vakavien henkilövahinkojen välttämiseksi. VAROITUS! : HUOM! : Ilmaisee, että erityisiä menettelytapoja täytyy noudattaa venttiilivaurioiden välttämiseksi. Ilmaisee tärkeitä tietoja menettelytapojen yksinkertaistamiseksi tai selventämiseksi. 2. Varoitusmerkit : Yleinen varoitus. : Syövyttäviä aineita.

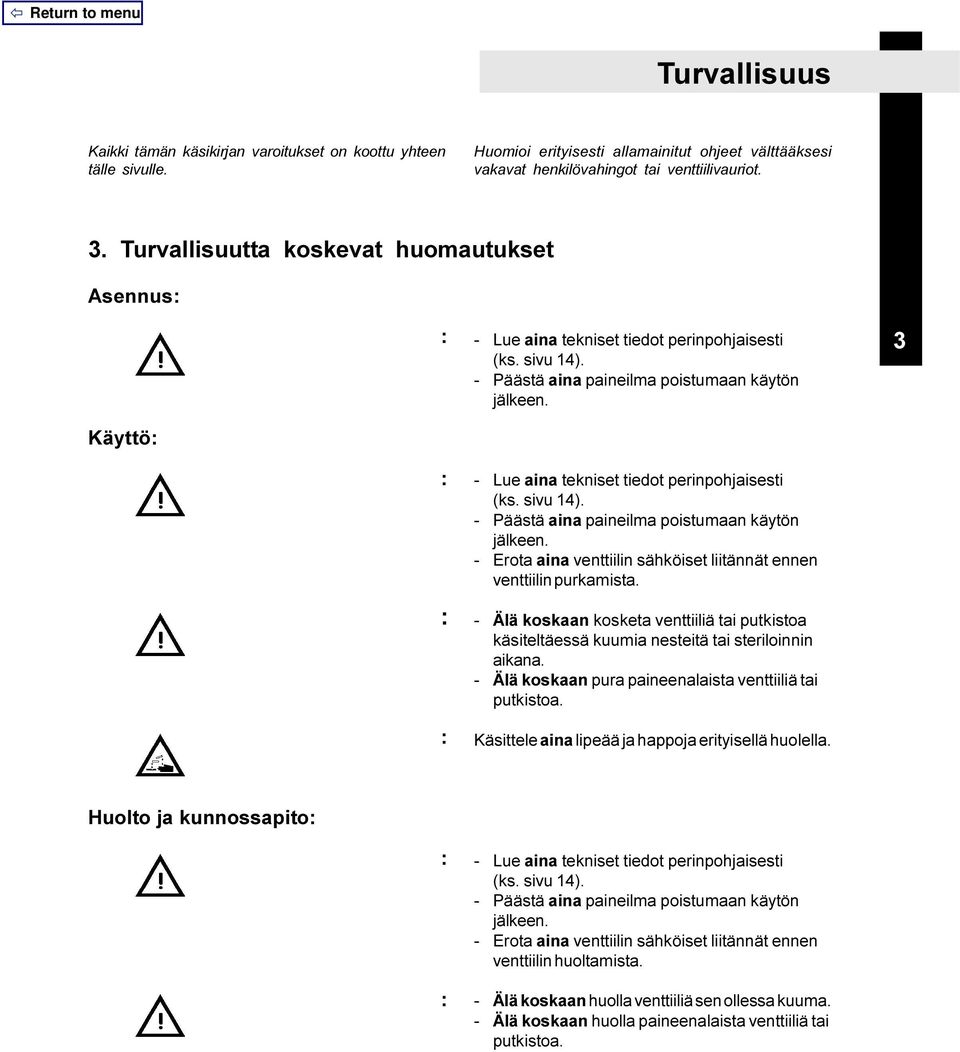

5 Turvallisuus Kaikki tämän käsikirjan varoitukset on koottu yhteen tälle sivulle. Huomioi erityisesti allamainitut ohjeet välttääksesi vakavat henkilövahingot tai venttiilivauriot. 3. Turvallisuutta koskevat huomautukset Asennus: : - Lue aina tekniset tiedot perinpohjaisesti (ks. sivu 14). - Päästä aina paineilma poistumaan käytön jälkeen. 3 Käyttö: : : : - Lue aina tekniset tiedot perinpohjaisesti (ks. sivu 14). - Päästä aina paineilma poistumaan käytön jälkeen. - Erota aina venttiilin sähköiset liitännät ennen venttiilin purkamista. - Älä koskaan kosketa venttiiliä tai putkistoa käsiteltäessä kuumia nesteitä tai steriloinnin aikana. - Älä koskaan pura paineenalaista venttiiliä tai putkistoa. Käsittele aina lipeää ja happoja erityisellä huolella. Huolto ja kunnossapito: : : - Lue aina tekniset tiedot perinpohjaisesti (ks. sivu 14). - Päästä aina paineilma poistumaan käytön jälkeen. - Erota aina venttiilin sähköiset liitännät ennen venttiilin huoltamista. - Älä koskaan huolla venttiiliä sen ollessa kuuma. - Älä koskaan huolla paineenalaista venttiiliä tai putkistoa.

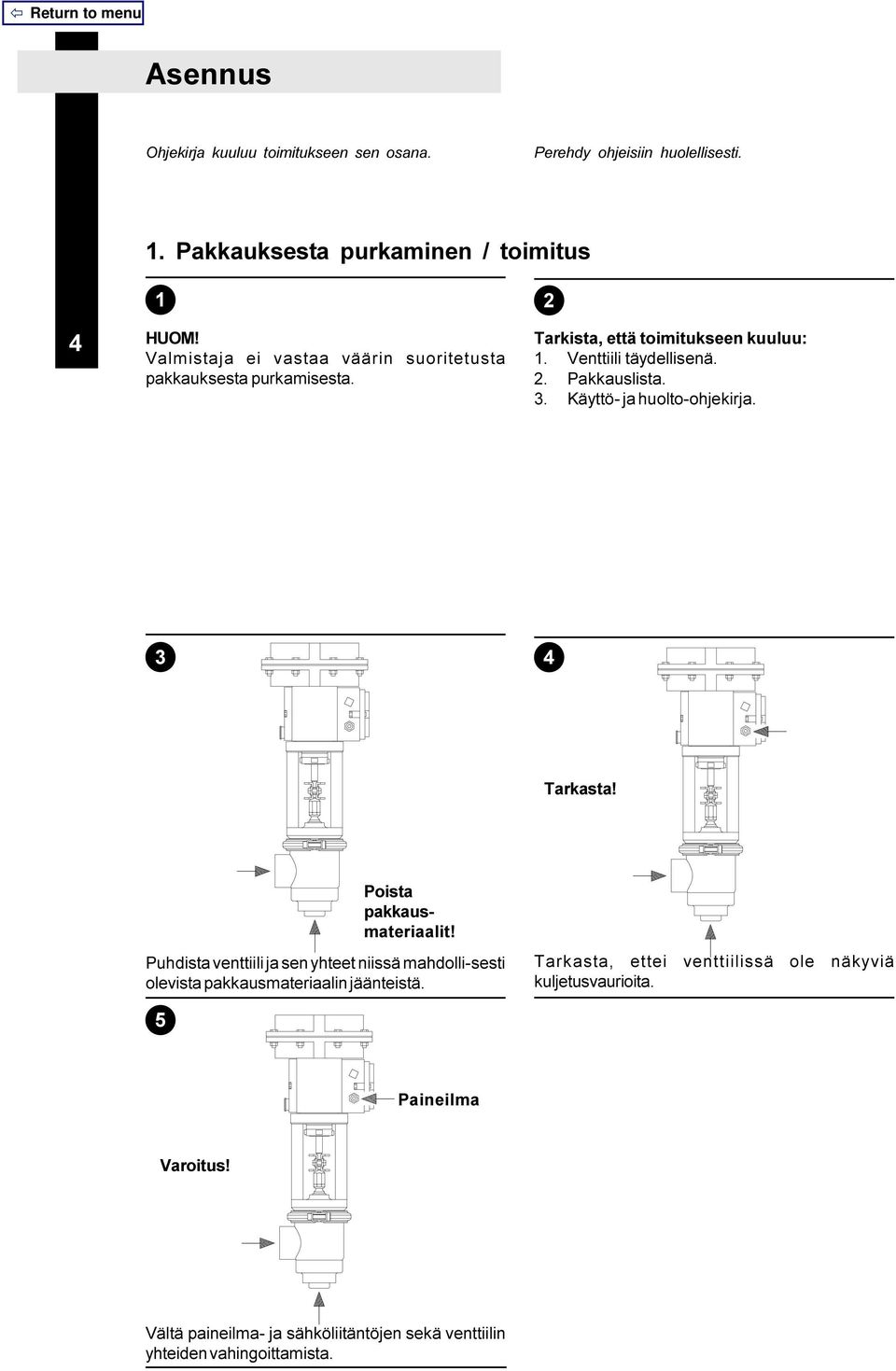

6 Asennus Ohjekirja kuuluu toimitukseen sen osana. Perehdy ohjeisiin huolellisesti. 1. Pakkauksesta purkaminen / toimitus 4 1 HUOM! Valmistaja ei vastaa väärin suoritetusta pakkauksesta purkamisesta. 2 Tarkista, että toimitukseen kuuluu: 1. Venttiili täydellisenä. 2. Pakkauslista. 3. Käyttö- ja huolto-ohjekirja. 3 4 Tarkasta! 5 Poista pakkausmateriaalit! Puhdista venttiili ja sen yhteet niissä mahdolli-sesti olevista pakkausmateriaalin jäänteistä. Tarkasta, ettei venttiilissä ole näkyviä kuljetusvaurioita. Paineilma Varoitus! Vältä paineilma- ja sähköliitäntöjen sekä venttiilin yhteiden vahingoittamista.
7 Asennus Perehdy tarkoin ohjeisiin ja huomioi erityisesti varoitukset! Venttiilissä on vakiona hitsattavat yhteet, mutta se voidaan toimittaa myös kierreliittimillä varustettuna. 2. Asennus 1 - Lue aina tekniset tiedot perinpohjaisesti (ks. sivu 14). - Päästä aina paineilma poistumaan käytön jälkeen. 2 Vaurioitumisvaara! 5 VAROITUS! - Teetä venttiilin sähköliitännät aina valtuutetulla sähköasentajalla. - Toimilaitteen I/P-muunnin on säädetty ennen toimitusta ja sitä ei saa koskaan avata. HUOM! Valmistaja ei vastaa asennusvirheistä. Vältä venttiilin saattamista alttiiksi jännityksille. Huomioi erityisesti: - Tärinä ja värähtelyt. - Putkien lämpölaajeneminen. - Liiallinen hitsaus. - Putkistojen ylikuormitus. 3 4 Muista tiivisterenkaat! Hitsaa huolellisesti! Liittimet: Varmista, että liitokset ovat tiukat ja tiiviit. 5 A Hitsaaminen: 1. Irrota venttiilin sisäosat sivulla 12 olevan ohjeen 1 mukaisesti. 2. Hitsaa venttiili kiinni putkistoon. 3. Kokoa venttiili sivulla 13 olevan ohjeen 5 mukaisesti. 6 Mitta A (mm) 38 mm / NW mm / NW ,5 mm / NW mm / NW ,6 mm / NW Hitsaaminen putkistoon: Jätä tyhjää tilaa vähintään minimimäärä (A), jotta toimilaite voidaan irrottaa. Sähköliitännän suojus Sähköliitännät: 1. Irrota toimilaitteen musta suojus. 2. Vie kaapeli läpivientiholkin lävitse ja kytke se riviliittimeen. Varmista oikea napaisuus (11 = +, 12 = )! 3. Kiristä läpivientiholkki ja kiinnitä suojus.

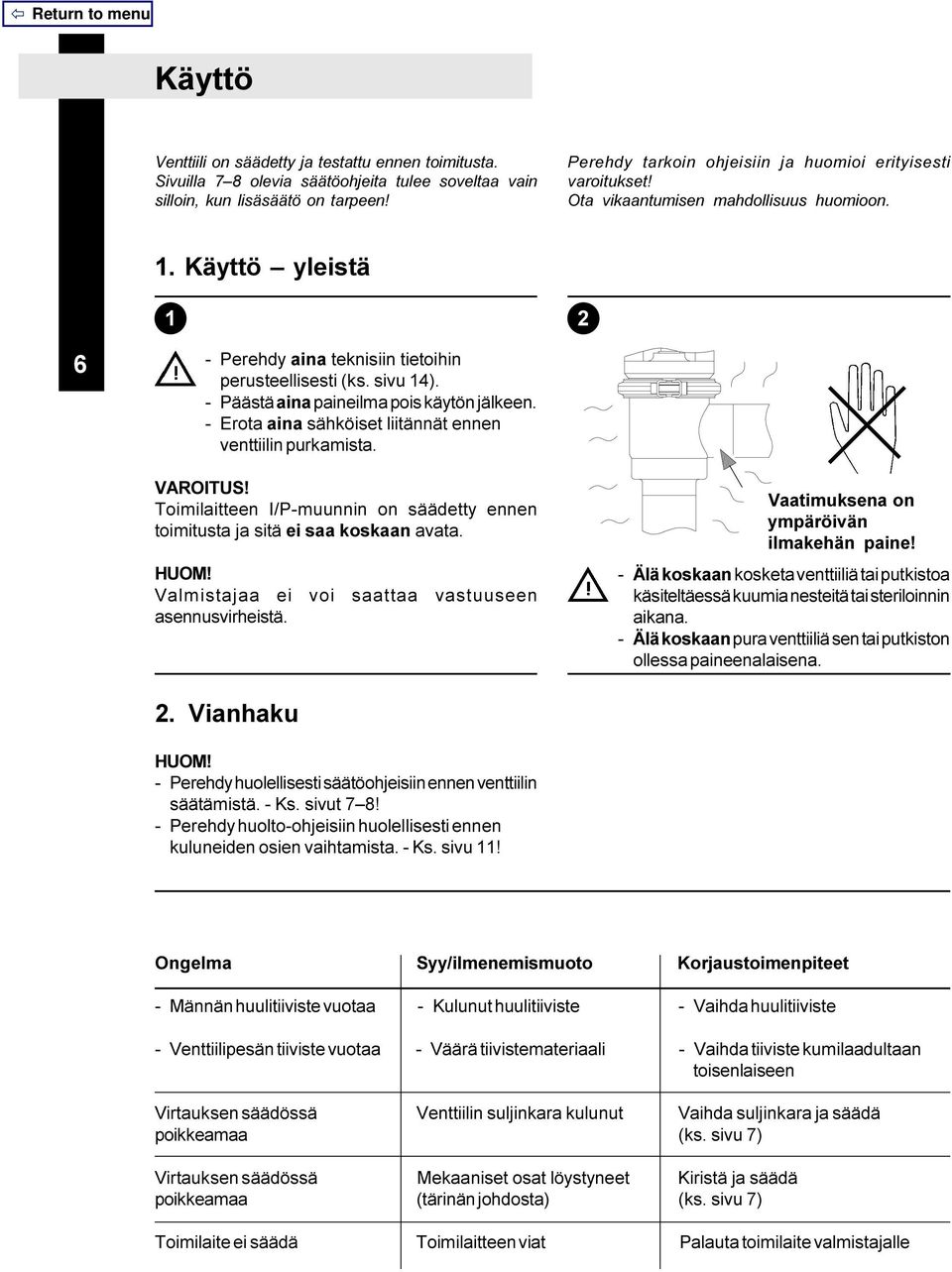

8 Käyttö Venttiili on säädetty ja testattu ennen toimitusta. Sivuilla 7 8 olevia säätöohjeita tulee soveltaa vain silloin, kun lisäsäätö on tarpeen! Perehdy tarkoin ohjeisiin ja huomioi erityisesti varoitukset! Ota vikaantumisen mahdollisuus huomioon. 1. Käyttö yleistä Perehdy aina teknisiin tietoihin perusteellisesti (ks. sivu 14). - Päästä aina paineilma pois käytön jälkeen. - Erota aina sähköiset liitännät ennen venttiilin purkamista. VAROITUS! Toimilaitteen I/P-muunnin on säädetty ennen toimitusta ja sitä ei saa koskaan avata. HUOM! Valmistajaa ei voi saattaa vastuuseen asennusvirheistä. Vaatimuksena on ympäröivän ilmakehän paine! - Älä koskaan kosketa venttiiliä tai putkistoa käsiteltäessä kuumia nesteitä tai steriloinnin aikana. - Älä koskaan pura venttiiliä sen tai putkiston ollessa paineenalaisena. 2. Vianhaku HUOM! - Perehdy huolellisesti säätöohjeisiin ennen venttiilin säätämistä. - Ks. sivut 7 8! - Perehdy huolto-ohjeisiin huolellisesti ennen kuluneiden osien vaihtamista. - Ks. sivu 11! Ongelma Syy/ilmenemismuoto Korjaustoimenpiteet - Männän huulitiiviste vuotaa - Kulunut huulitiiviste - Vaihda huulitiiviste - Venttiilipesän tiiviste vuotaa - Väärä tiivistemateriaali - Vaihda tiiviste kumilaadultaan toisenlaiseen Virtauksen säädössä Venttiilin suljinkara kulunut Vaihda suljinkara ja säädä poikkeamaa (ks. sivu 7) Virtauksen säädössä Mekaaniset osat löystyneet Kiristä ja säädä poikkeamaa (tärinän johdosta) (ks. sivu 7) Toimilaite ei säädä Toimilaitteen viat Palauta toimilaite valmistajalle
9 Käyttö Venttiili on säädetty ja testattu ennen toimitusta. Säätöohjeita tulee soveltaa vain silloin, kun lisäsäätö on tarpeen! Perehdy ohjeisiin huolellisesti. Kalibroi varoen. 3. Venttiilin säätäminen Riviliitinkotelo Tuleva paineilma 1. Löysää ja irrota pantaliitos (9). 2. Irrota riviliitinkotelon kansi. 3. Kiinnitä paineilmaliittimet toimilaitteen yhteeseen Tuo liittimiin paineilmaa (4 bar). Riviliittimet 1. Tuo suurimman signaalitason (20 ma) + liitäntänavalle 11 ja liitäntänavalle12. HUOM! NC-venttiilille signaalitason on oltava 4 ma. 2. Varmista, että suljinkara (2) on venttiilin istukkaa vasten painuneena. 3 4 Kosketus Iskunpituus = 20 ±1 mm 1. Säädä venttiilin suljinkaran säädintä (7) niin että suljinkara koskettaa toimilaitteen männänvartta (esijännitä suljinkara kääntämällä 1/4 kierrosta lisää). 2. Kiristä lukkomutteria (8) ruuviavaimella. 3. Asenna ja kiristä pantaliitos (9), jolla toimilaitteen männänvarsi kiinnittyy suljinkaraan (2). Tarkista iskunpituus muuttamalla signaalitasoa 20 ma => 4 ma (NO) (NC-venttiilille päinvastoin). Iskunpituus = mm. HUOM! Mikäli iskunpituus poikkeaa arvosta 20 mm, ks. sivu 8). 5 Liikuta venttiilin suljinkaraa (2) ylös ja alas useita kertoja ja tarkista, että se sulkeutuu yhä. Säädä tarvittaessa uudelleen.
10 Käyttö Venttiili on säädetty ja testattu ennen toimitusta. Säätöohjeita tulee soveltaa vain silloin, kun lisäsäätö on tarpeen! Perehdy ohjeisiin huolellisesti. Säädä huolellisesti. NO = paineilma sulkee. NC = paineilma avaa. 4. Säätö iskunpituuden poiketessa arvosta 20 mm ,5 mm 20 mm nollausruuvi yhde 9 yhde Päästä paineilma pois. 2. Irrota pantaliitos (9). 3. Irrota riviliitinkotelon kansi. 4. Päästä paineilmaa (4 bar) yhteeseen Tuo alin signaalitaso (4 ma), + liitäntänavalle 11 ja liitäntänavalle 12 (NC- venttiilille 20 ma). 6. Max. auki-asennon säätö tapahtuu nollausruuvia (myötäpäivään) kääntämällä. 3 HUOM! Iskunpituuden maksimiarvo on 21 mm. 1. Sijoita 20 mm:n mittapala toimilaitteen männänvarren ja venttiilin suljinkaran (2) väliin. 2. Säädä suljinkaran säädin (7) asentoon, jossa toimilaitteen männänvarren ja suljinkaran väliin jää etäisyyttä 0,5 mm + 20 mm:n mittapala (käytä rakotulkkia mitan 0,5 mm määrittelyyn). 3. Käännä nollausruuvia (vastapäivään) kunnes toimilaitteen männänvarsi koskettaa 20 mm:n mittapalaa ja on vielä liikuteltavissa. Käännä nollausruuvia 1/2 kierrosta (vastapäivään), jolloin suljinkara esijännittyy hieman. 4 Kosketus Jousivipu Nollausruuvi VAROITUS! Älä koske nollausruuviin. 1. Vedä jousivipua varovasti alaspäin, jotta 20 mm:n mittapala vapautuu. 2. Ota 20 mm:n mittapala pois. 1. Tuo suurimman signaalitason (20 ma) + liitäntänavalle 11 ja liitäntänavalle 12 (NC-venttiili: 4 ma ) (toimilaitteen männänvarsi koskettaa venttiilin suljinkaraa (2) esijännittäen sitä). 2. Kiinnitä ja kiristä toimilaitteen männänvarren ja venttiilin suljinkaran välinen pantaliitos (9). 3. Tarkista, että iskunpituus on 20 mm.

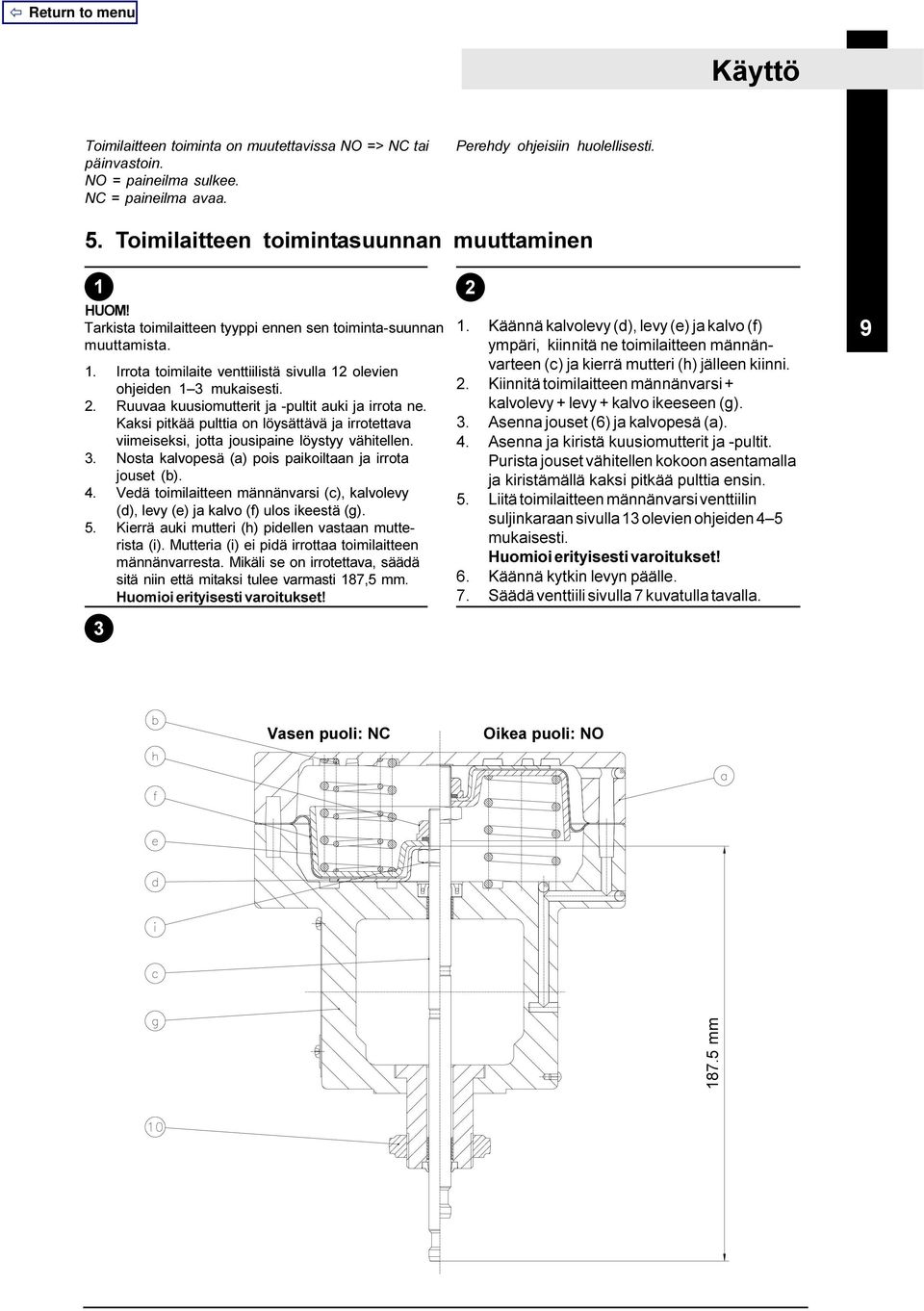

11 Käyttö Toimilaitteen toiminta on muutettavissa NO => NC tai päinvastoin. NO = paineilma sulkee. NC = paineilma avaa. Perehdy ohjeisiin huolellisesti. 5. Toimilaitteen toimintasuunnan muuttaminen 1 HUOM! Tarkista toimilaitteen tyyppi ennen sen toiminta-suunnan muuttamista. 1. Irrota toimilaite venttiilistä sivulla 12 olevien ohjeiden 1 3 mukaisesti. 2. Ruuvaa kuusiomutterit ja -pultit auki ja irrota ne. Kaksi pitkää pulttia on löysättävä ja irrotettava viimeiseksi, jotta jousipaine löystyy vähitellen. 3. Nosta kalvopesä (a) pois paikoiltaan ja irrota jouset (b). 4. Vedä toimilaitteen männänvarsi (c), kalvolevy (d), levy (e) ja kalvo (f) ulos ikeestä (g). 5. Kierrä auki mutteri (h) pidellen vastaan mutterista (i). Mutteria (i) ei pidä irrottaa toimilaitteen männänvarresta. Mikäli se on irrotettava, säädä sitä niin että mitaksi tulee varmasti 187,5 mm. Huomioi erityisesti varoitukset! Käännä kalvolevy (d), levy (e) ja kalvo (f) ympäri, kiinnitä ne toimilaitteen männänvarteen (c) ja kierrä mutteri (h) jälleen kiinni. 2. Kiinnitä toimilaitteen männänvarsi + kalvolevy + levy + kalvo ikeeseen (g). 3. Asenna jouset (6) ja kalvopesä (a). 4. Asenna ja kiristä kuusiomutterit ja -pultit. Purista jouset vähitellen kokoon asentamalla ja kiristämällä kaksi pitkää pulttia ensin. 5. Liitä toimilaitteen männänvarsi venttiilin suljinkaraan sivulla 13 olevien ohjeiden 4 5 mukaisesti. Huomioi erityisesti varoitukset! 6. Käännä kytkin levyn päälle. 7. Säädä venttiili sivulla 7 kuvatulla tavalla. 9 Vasen puoli: NC Oikea puoli: NO mm

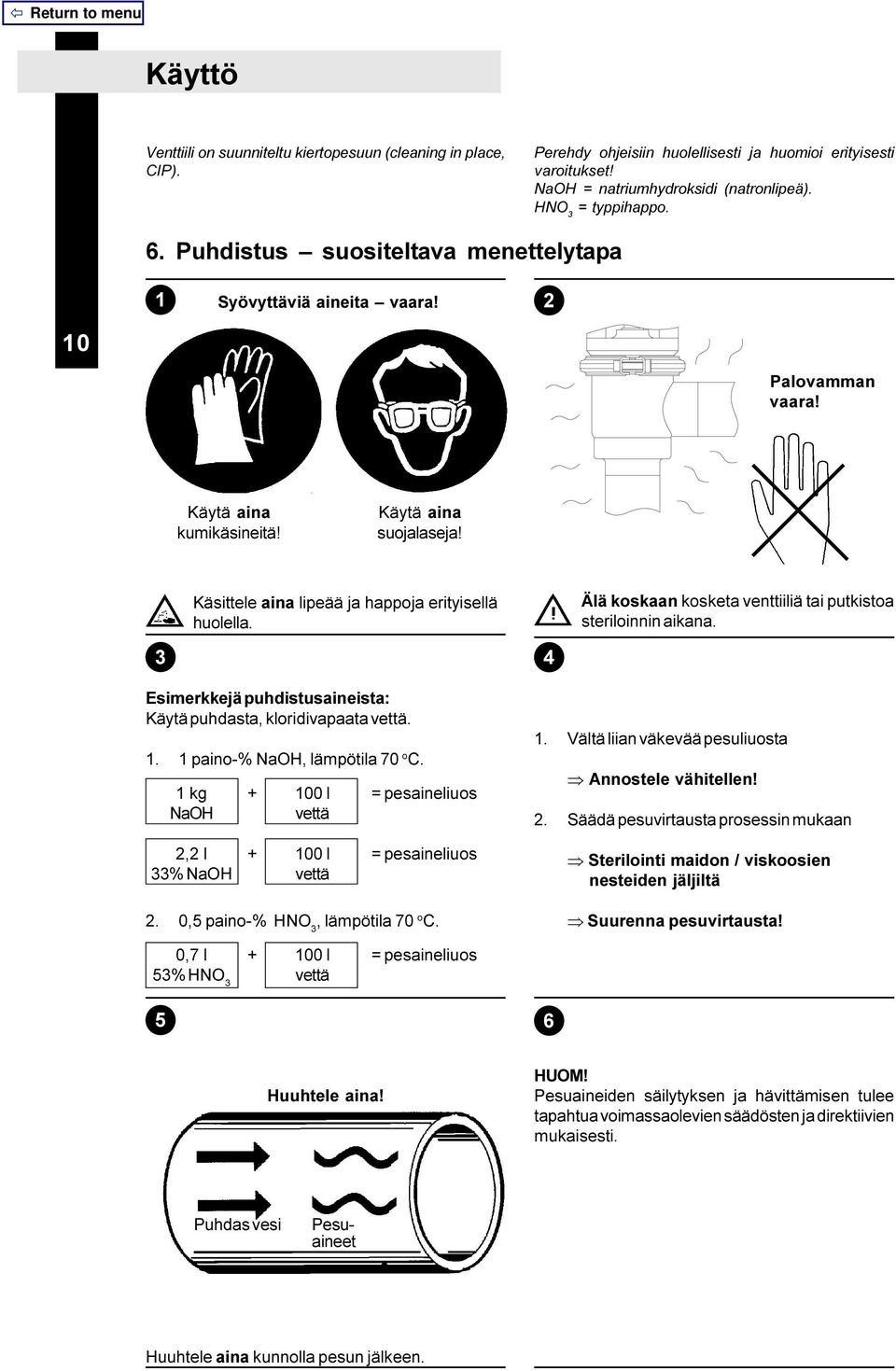

12 Käyttö Venttiili on suunniteltu kiertopesuun (cleaning in place, CIP). Perehdy ohjeisiin huolellisesti ja huomioi erityisesti varoitukset! NaOH = natriumhydroksidi (natronlipeä). HNO 3 = typpihappo. 6. Puhdistus suositeltava menettelytapa 1 Syövyttäviä aineita vaara! 2 10 Palovamman vaara! Käytä aina kumikäsineitä! Käytä aina suojalaseja! Käsittele aina lipeää ja happoja erityisellä huolella. Älä koskaan kosketa venttiiliä tai putkistoa steriloinnin aikana. 3 Esimerkkejä puhdistusaineista: Käytä puhdasta, kloridivapaata vettä paino-% NaOH, lämpötila 70 o C. 1 kg l = pesaineliuos NaOH vettä 2,2 l l = pesaineliuos 33% NaOH vettä 2. 0,5 paino-% HNO 3, lämpötila 70 o C Vältä liian väkevää pesuliuosta Þ Annostele vähitellen! 2. Säädä pesuvirtausta prosessin mukaan Þ Sterilointi maidon / viskoosien nesteiden jäljiltä Þ Suurenna pesuvirtausta! 0,7 l l = pesaineliuos 53% HNO 3 vettä 5 6 Huuhtele aina! HUOM! Pesuaineiden säilytyksen ja hävittämisen tulee tapahtua voimassaolevien säädösten ja direktiivien mukaisesti. Puhdas vesi Pesuaineet Huuhtele aina kunnolla pesun jälkeen.

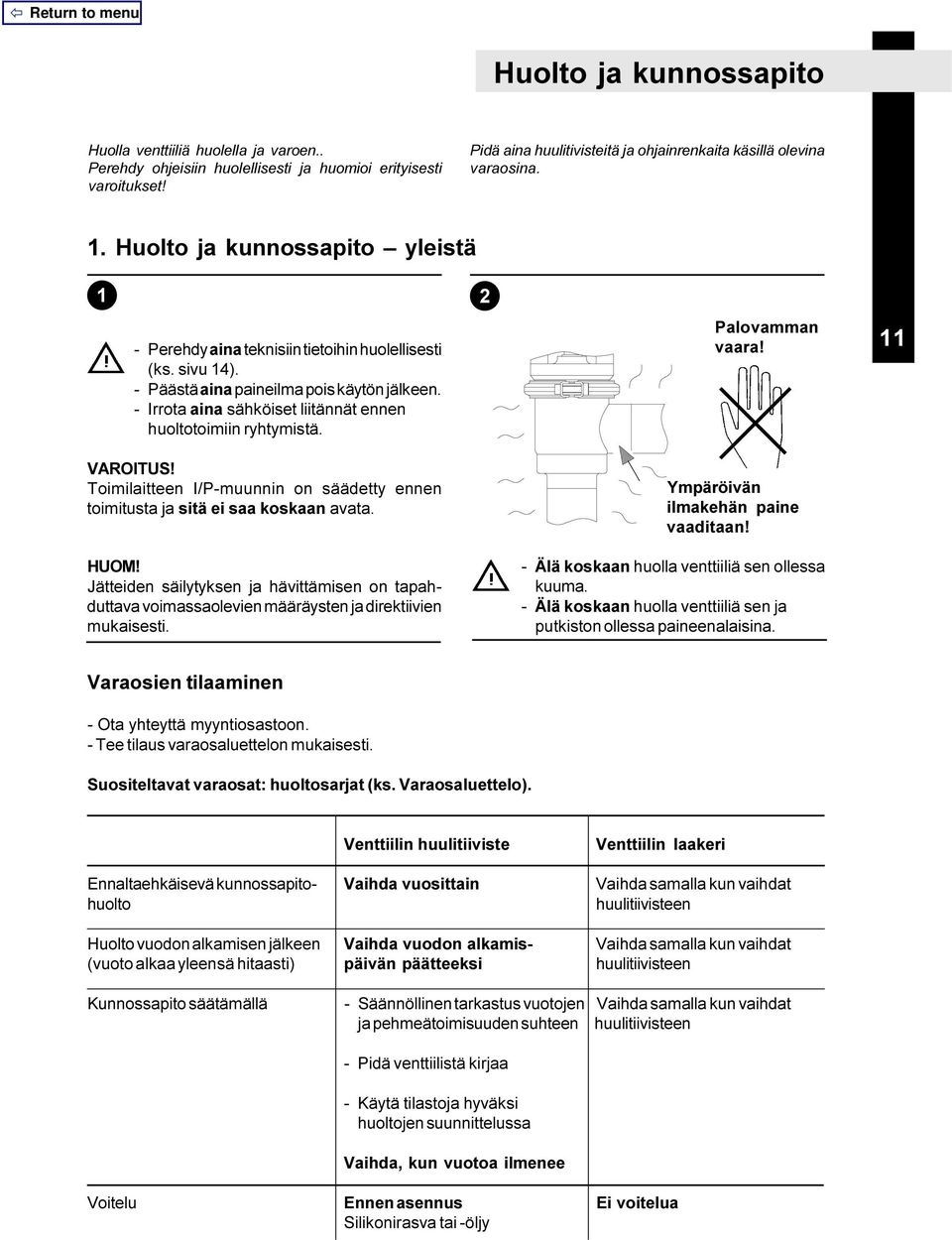

13 Huolto ja kunnossapito Huolla venttiiliä huolella ja varoen.. Perehdy ohjeisiin huolellisesti ja huomioi erityisesti varoitukset! Pidä aina huulitivisteitä ja ohjainrenkaita käsillä olevina varaosina. 1. Huolto ja kunnossapito yleistä Perehdy aina teknisiin tietoihin huolellisesti (ks. sivu 14). - Päästä aina paineilma pois käytön jälkeen. - Irrota aina sähköiset liitännät ennen huoltotoimiin ryhtymistä. VAROITUS! Toimilaitteen I/P-muunnin on säädetty ennen toimitusta ja sitä ei saa koskaan avata. HUOM! Jätteiden säilytyksen ja hävittämisen on tapahduttava voimassaolevien määräysten ja direktiivien mukaisesti. Palovamman vaara! Ympäröivän ilmakehän paine vaaditaan! - Älä koskaan huolla venttiiliä sen ollessa kuuma. - Älä koskaan huolla venttiiliä sen ja putkiston ollessa paineenalaisina. 11 Varaosien tilaaminen - Ota yhteyttä myyntiosastoon. - Tee tilaus varaosaluettelon mukaisesti. Suositeltavat varaosat: huoltosarjat (ks. Varaosaluettelo). Venttiilin huulitiiviste Venttiilin laakeri Ennaltaehkäisevä kunnossapito- Vaihda vuosittain Vaihda samalla kun vaihdat huolto huulitiivisteen Huolto vuodon alkamisen jälkeen Vaihda vuodon alkamis- Vaihda samalla kun vaihdat (vuoto alkaa yleensä hitaasti) päivän päätteeksi huulitiivisteen Kunnossapito säätämällä - Säännöllinen tarkastus vuotojen Vaihda samalla kun vaihdat ja pehmeätoimisuuden suhteen huulitiivisteen - Pidä venttiilistä kirjaa - Käytä tilastoja hyväksi huoltojen suunnittelussa Vaihda, kun vuotoa ilmenee Voitelu Ennen asennus Ei voitelua Silikonirasva tai -öljy
14 Huolto ja kunnossapito Perehdy ohjeisiin huolellisesti. Osien numerointi viittaa sivuilla oleviin piirroksiin ja osaluetteloon. Käsittele jätteitä asianmukaisesti. NO = paineilma sulkee. NC = paineilma avaa. 2. Purkaminen Avaa NC-versio syöttämällä siihen paineilmaa ja 20 ma virtaviesti. Huomioi erityisesti varoitukset! 2. Irrota pantaliitos (3). 3. Irrota toimilaite ja venttiilin sisäosat. 4. Irrota tiivisterengas (4c). Löysää ja irrota pantaliitos (9) Löysää ja kierrä auki ruuviavaimella lukkomutteri (8) ja venttiilin suljinkaran säädin (7). 2. Irrota venttiilin suljinkara (2). Vedä huulitiiviste (4a) ja levy (4b) pois paikoiltaan Irrota laakeri (6). 2. Vaihda laakerin huulitiiviste (4a) ja tiivisterengas (4c). 1. Löysää lyöntimutteri (10) muovivasaraa käyttäen. 2. Irrota toimilaite (11) kannesta (5).
15 Huolto ja kunnossapito Perehdy ohjeisiin huolellisesti. Osien numerointi viittaa sivuilla oleviin piirroksiin ja osaluetteloon. Voitele huulitiiviste ennen sen asentamista. NO = paineilma sulkee. NC = paineilma avaa. 3. Uudelleenkokoaminen Asenna kansi (5) toimilaitteeseen (11). 2. Kiristä lyöntimutteri (10) muovivasaraa käyttäen. 3 Asenna laakeri (6) kanteen (5). 4 Asenna huulitiiviste (4a) ja levy (4b) venttiiilin suljinkaraan (2). 5 Ruuvaa lukkomutteri (8) ja venttiilin suljinkaran säädin (7) paikoilleen venttiilin suljinkaraan (2) Avaa NC-versio syöttämällä siihen paineilmaa ja 20 ma virtaviesti Huomioi erityisesti varoitukset! 2. Asenna tiivisterengas (4c) venttiilipesään (1). 3. Asenna toimilaite ja venttiilin sisäosat. 4. Asenna ja kiristä pantaliitos (3). 1. Säädä venttiilin suljinkaran säädintä siten että se koskettaa toimilaitteen männänvartta. 2. Kiristä lukkomutteri (8) ruuviavaimella. 3. Asenna ja kiristä pantaliitos (9) siten että toimilaitteen männänvarsi ja suljinkara (2) koskettavat toisiaan.

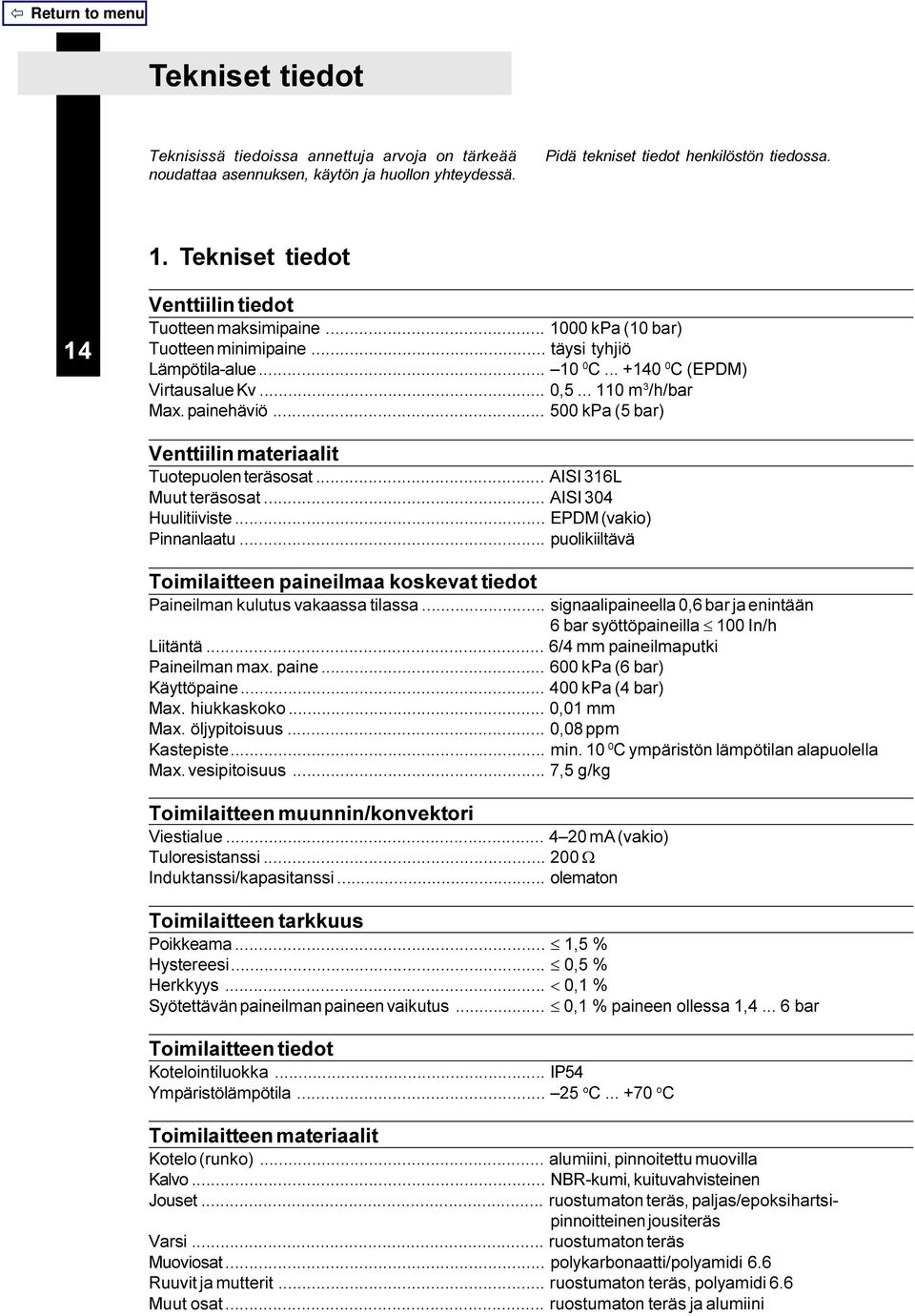

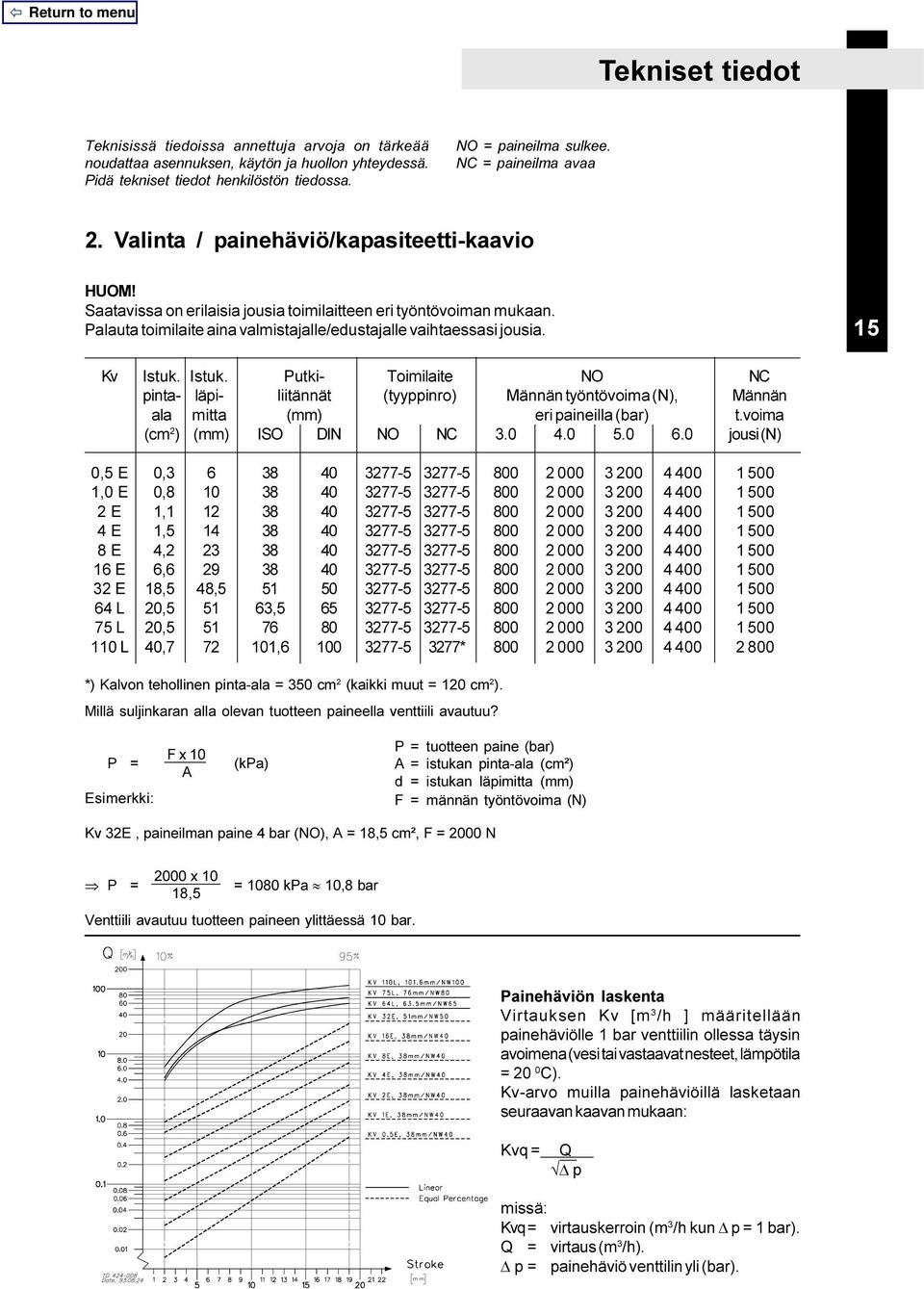

16 Tekniset tiedot Teknisissä tiedoissa annettuja arvoja on tärkeää noudattaa asennuksen, käytön ja huollon yhteydessä. Pidä tekniset tiedot henkilöstön tiedossa. 1. Tekniset tiedot 14 Venttiilin tiedot Tuotteen maksimipaine kpa (10 bar) Tuotteen minimipaine... täysi tyhjiö Lämpötila-alue C C (EPDM) Virtausalue Kv... 0, m 3 /h/bar Max. painehäviö kpa (5 bar) Venttiilin materiaalit Tuotepuolen teräsosat... AISI 316L Muut teräsosat... AISI 304 Huulitiiviste... EPDM (vakio) Pinnanlaatu... puolikiiltävä Toimilaitteen paineilmaa koskevat tiedot Paineilman kulutus vakaassa tilassa... signaalipaineella 0,6 bar ja enintään... 6 bar syöttöpaineilla 100 In/h Liitäntä... 6/4 mm paineilmaputki Paineilman max. paine kpa (6 bar) Käyttöpaine kpa (4 bar) Max. hiukkaskoko... 0,01 mm Max. öljypitoisuus... 0,08 ppm Kastepiste... min C ympäristön lämpötilan alapuolella Max. vesipitoisuus... 7,5 g/kg Toimilaitteen muunnin/konvektori Viestialue ma (vakio) Tuloresistanssi W Induktanssi/kapasitanssi... olematon Toimilaitteen tarkkuus Poikkeama... 1,5 % Hystereesi... 0,5 % Herkkyys... < 0,1 % Syötettävän paineilman paineen vaikutus... 0,1 % paineen ollessa 1, bar Toimilaitteen tiedot Kotelointiluokka... IP54 Ympäristölämpötila o C o C Toimilaitteen materiaalit Kotelo (runko)... alumiini, pinnoitettu muovilla Kalvo... NBR-kumi, kuituvahvisteinen Jouset... ruostumaton teräs, paljas/epoksihartsipinnoitteinen jousiteräs Varsi... ruostumaton teräs Muoviosat... polykarbonaatti/polyamidi 6.6 Ruuvit ja mutterit... ruostumaton teräs, polyamidi 6.6 Muut osat... ruostumaton teräs ja alumiini
17 Tekniset tiedot Teknisissä tiedoissa annettuja arvoja on tärkeää noudattaa asennuksen, käytön ja huollon yhteydessä. Pidä tekniset tiedot henkilöstön tiedossa. NO = paineilma sulkee. NC = paineilma avaa 2. Valinta / painehäviö/kapasiteetti-kaavio HUOM! Saatavissa on erilaisia jousia toimilaitteen eri työntövoiman mukaan. Palauta toimilaite aina valmistajalle/edustajalle vaihtaessasi jousia. 15 Kv Istuk. Istuk. Putki- Toimilaite NO NC pinta- läpi- liitännät (tyyppinro) Männän työntövoima (N), Männän ala mitta (mm) eri paineilla (bar) t.voima (cm 2 ) (mm) ISO DIN NO NC jousi (N) 0,5 E 0, ,0 E 0, E 1, E 1, E 4, E 6, E 18,5 48, L 20, , L 20, L 40, , * *) Kalvon tehollinen pinta-ala = 350 cm 2 (kaikki muut = 120 cm 2 ). Millä suljinkaran alla olevan tuotteen paineella venttiili avautuu? F x 10 P = (kpa) A Esimerkki: P = tuotteen paine (bar) A = istukan pinta-ala (cm²) d = istukan läpimitta (mm) F = männän työntövoima (N) Kv 32E, paineilman paine 4 bar (NO), A = 18,5 cm², F = 2000 N 2000 x 10 Þ P = = 1080 kpa» 10,8 bar 18,5 Venttiili avautuu tuotteen paineen ylittäessä 10 bar. Painehäviön laskenta Virtauksen Kv [m 3 /h ] määritellään painehäviölle 1 bar venttiilin ollessa täysin avoimena (vesi tai vastaavat nesteet, lämpötila = 20 0 C). Kv-arvo muilla painehäviöillä lasketaan seuraavan kaavan mukaan: Kvq = Q ÖD p missä: Kvq= virtauskerroin (m 3 /h kun D p = 1 bar). Q = virtaus (m 3 /h). D p = painehäviö venttilin yli (bar).

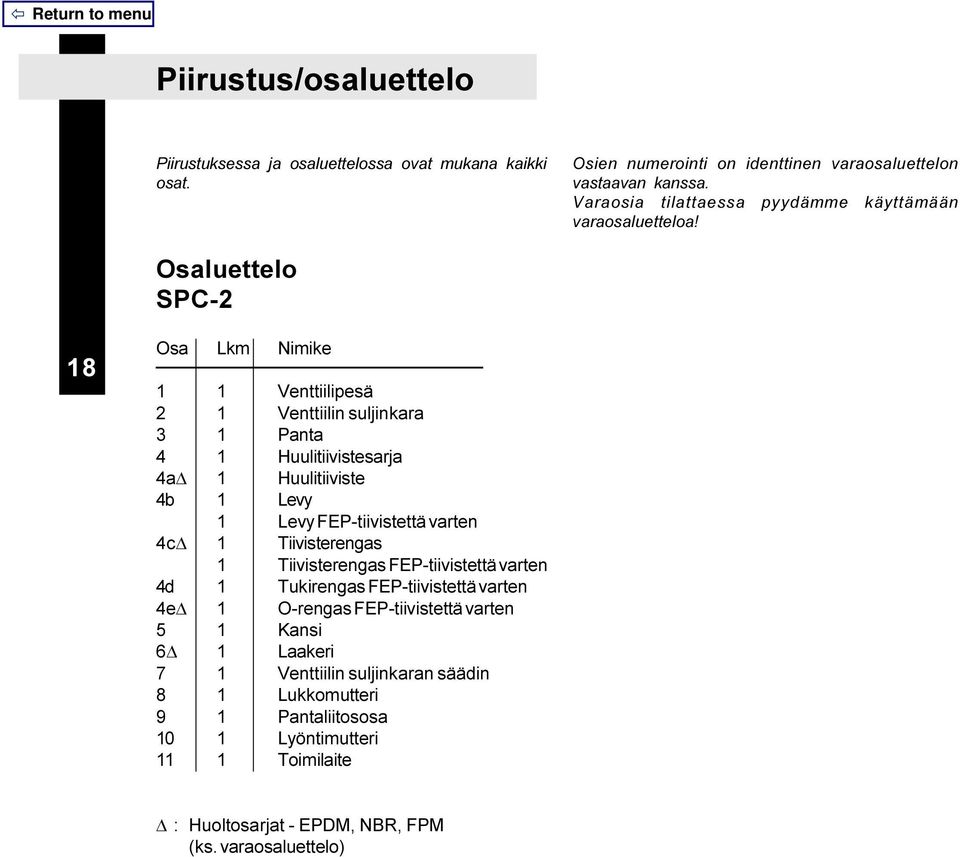

18 Piirustus/osaluettelo Piirustuksessa ja osaluettelossa ovat mukana kaikki osat. Osien numerointi on identtinen varaosaluettelon vastaavan kanssa. Varaosia tilattaessa pyydämme käyttämään varaosaluetteloa! Osaluettelo SPC-2 16 Osa Lkm Nimike 1 1 Venttiilipesä 2 1 Venttiilin suljinkara 3 1 Panta 4 1 Huulitiivistesarja 4aD 1 Huulitiiviste 4b 1 Levy 1 Levy FEP-tiivistettä varten 4cD 1 Tiivisterengas 1 Tiivisterengas FEP-tiivistettä varten 4d 1 Tukirengas FEP-tiivistettä varten 4eD 1 O-rengas FEP-tiivistettä varten 5 1 Kansi 6D 1 Laakeri 7 1 Venttiilin suljinkaran säädin 8 1 Lukkomutteri 9 1 Pantaliitososa 10 1 Lyöntimutteri 11 1 Toimilaite D : Huoltosarjat - EPDM, NBR, FPM (ks. varaosaluettelo)
19 Piirustus/osaluettelo Tämän sivun kuva on SPC-2 -venttiiliä esittävä räjäytyspiirros. NO = paineilma sulkee. NC = paineilma avaa. Piirustuksessa ovat mukana venttiilin kaikki osat. Osien numerointi on sama kuin varaosalistassa oleva numerointi. Räjäytyspiirros 17 FEP-tiivisteellä varustetun venttiilin osat
20 Piirustus/osaluettelo Piirustuksessa ja osaluettelossa ovat mukana kaikki osat. Osien numerointi on identtinen varaosaluettelon vastaavan kanssa. Varaosia tilattaessa pyydämme käyttämään varaosaluetteloa! Osaluettelo SPC-2 18 Osa Lkm Nimike 1 1 Venttiilipesä 2 1 Venttiilin suljinkara 3 1 Panta 4 1 Huulitiivistesarja 4aD 1 Huulitiiviste 4b 1 Levy 1 Levy FEP-tiivistettä varten 4cD 1 Tiivisterengas 1 Tiivisterengas FEP-tiivistettä varten 4d 1 Tukirengas FEP-tiivistettä varten 4eD 1 O-rengas FEP-tiivistettä varten 5 1 Kansi 6D 1 Laakeri 7 1 Venttiilin suljinkaran säädin 8 1 Lukkomutteri 9 1 Pantaliitososa 10 1 Lyöntimutteri 11 1 Toimilaite D : Huoltosarjat - EPDM, NBR, FPM (ks. varaosaluettelo)
21 Piirustus/osaluettelo Allaoleva piirros esittää SPC-2-venttiilin NO- ja NCversioita. NO = paineilma sulkee. NC = paineilma avaa. Osanumerointi viittaa sivun vastakkaisella puolella olevaan osaluetteloon. Piirustus 19
22 How to contact Alfa Laval Contact details for all countries are continually updated on our website. Please visit to access the information direct.
