1 Maalämpöjärjestelmän hankinta Keski-Suomen Energiatoimisto 1

2 Sisältö Yleistä Maalämpö sopii useimpiin kohteisiin, missä on vesikiertoinen lämmönjakojärjestelmä Maalämpö on investoinneiltaan yleensä kallein vaihtoehto Järjestelmä käyttää merkittävästi sähköä ja siksi hankinta tulee tehdä huolellisesti Sähkönkulutuksen määrään vaikuttavat: Talon lämmitysjärjestelmän vaatima lämpötilataso Käyttöveden osuus koko lämpömäärästä ( korkeampi lämpötila) Laitteen mitoitus: liian pieni -tarvitaan suoraa sähkölämmitystä; liian suuri-laite käy osateholla/katkokäytöllä suuren osan Sähköliittymän riittävyys Kaivojen sijoitus, määrä ja syvyys (tai vaakaputkisto) 2

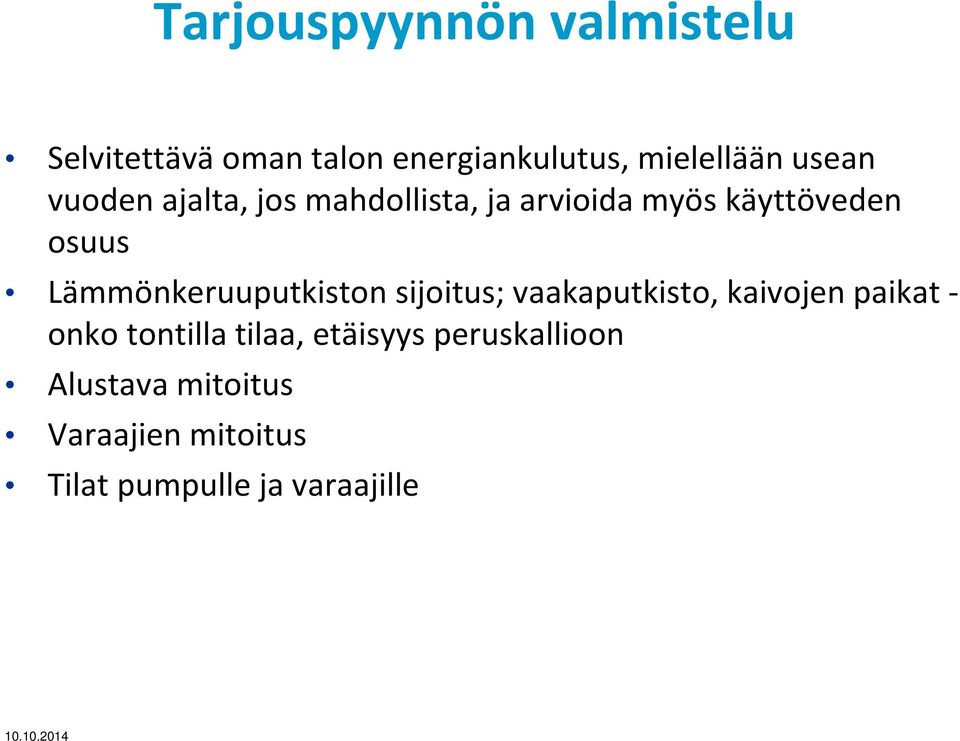

3 Tarjouspyynnön valmistelu Selvitettävä oman talon energiankulutus, mielellään usean vuoden ajalta, jos mahdollista, ja arvioida myös käyttöveden osuus Lämmönkeruuputkiston sijoitus; vaakaputkisto, kaivojen paikat - onko tontilla tilaa, etäisyys peruskallioon Alustava mitoitus Varaajien mitoitus Tilat pumpulle ja varaajille

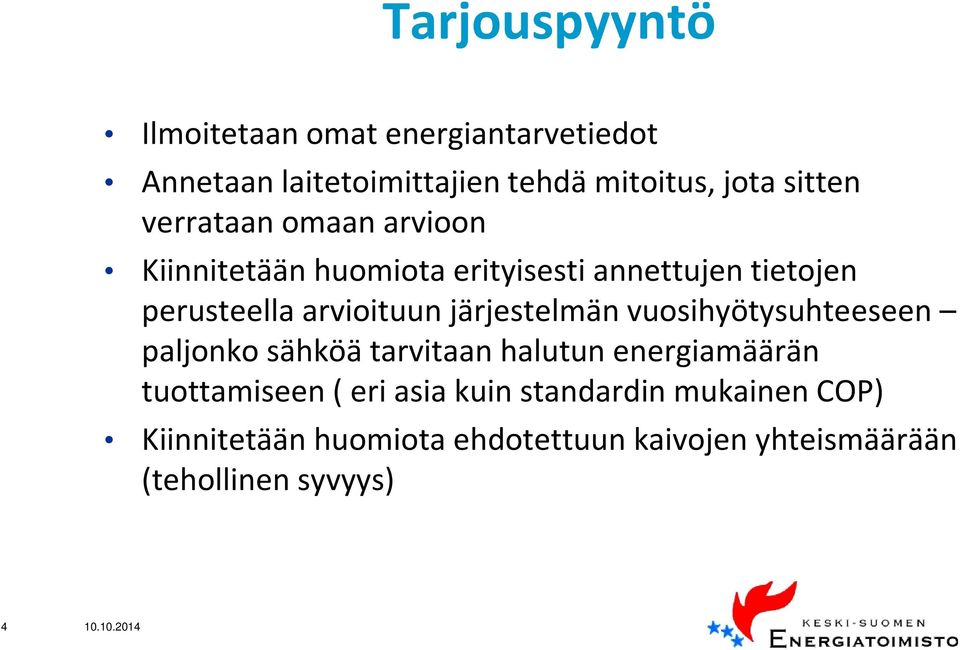

4 Tarjouspyyntö Ilmoitetaan omat energiantarvetiedot Annetaan laitetoimittajien tehdä mitoitus, jota sitten verrataan omaan arvioon Kiinnitetään huomiota erityisesti annettujen tietojen perusteella arvioituun järjestelmän vuosihyötysuhteeseen paljonko sähköä tarvitaan halutun energiamäärän tuottamiseen ( eri asia kuin standardin mukainen COP) Kiinnitetään huomiota ehdotettuun kaivojen yhteismäärään (tehollinen syvyys)

5 Esimerkki tarjousvertailusta Tarjouksen pohjana olevat mitoitustiedot ja laskelmat, Tarjous 1 Tarjous 2 Tarjous 3 Tarjous 4 Rakennukselle laskettu huipputehontarve (kilowattia, kw, sis. tilojen ja käyttöveden lämmitys 53,2 39,6 51,9 47,2 kw Vuotuinen lämmitysenergian kulutus (kilowattituntia, kwh), sis. tilojen ja käyttöveden lämmitys kwh kwh kwh Lämmönjako ja verkoston toimintalämpötilat (ts. lämmitysjärjestelmältä vaadittavat maksimilämpötilat) astetta C Tarjoukseen sisältyvä lämmöntuottolaitteisto Tarjous 1 Tarjous 2 Tarjous 3 Tarjous 4 Lämmöntuottolaitteiston/kaukolämmönvaihtimen merkki, malli ja teho 47,2 30,7 36,3 30 kw Varalla olevat sähkövastukset ja niiden teho 30(7,5x4) kw Varaaja ja mahdollinen puskurivaraaja, malli ja tilavuus -/ litraa Lämmönlähde (porakaivo, vaakaputkisto, vesistö) Porakaivo Porakaivo Porakaivo Porakaivo Porakaivojen lukumäärä, kokonaissyvyys ja aktiivisyvyys 6/162/- 4/180/172 4/200/- 4/185 lkm / metriä Tarjouksen hintaan sisältyvä pehmeän maan poraus / teräsputkituksen määrä (metriä per kaivo) 3/- max 10 m 3/- 3/- metriä Tarjoukseen sisältyvät työt ja asennukset Tarjous 1 Tarjous 2 Tarjous 3 Tarjous 4 Tarvittavat sähköasennukset ei Kyllä Kyllä Kyllä Kyllä / ei Lämmöntuottolaitteiston rakennuksen kytkentä lämmönjako- ja käyttövesiverkkoon - Kyllä Kyllä Kyllä Kyllä / ei Laitteiston käyttöönotto, säätö sekä käytön opastus - Kyllä - Kyllä Kyllä / ei Vanhan järjestelmän purkutyö (esim. vanhan öljykattilan ja säiliön purku ja pois vienti) - katso tarjous Kyllä Kyllä * Kyllä / ei Lämmöntuottolaitteiston suoritusarvot Tarjous 1 Tarjous 2 Tarjous 3 Tarjous 4 Lämpöpumpun tuottama lämmitysenergia (kwh/vuosi) kwh Lämpöpumpun käyttämä sähkö (kwh/vuosi) kwh Tarvittava lisäenergia, esim. varaajan sähkövastuksilla tai öljyllä tehtävä kwh Kompressorilla tuotetun veden maksimilämpötila astetta C Vuotuinen lämpökerroin (COP), lämpöpumpun ja koko lämmitysjärjestelmä osalta 3/2,9 3,4/3,3-3,11 COP / COP Lämpöpumpulla saatava energiansäästö (verrattuna sähköön / öljyyn) kwh Tarjouksen kokonaishinta, sisältäen voimassaolevan arvonlisäveron 85013, , ,85 5

6 Toinen esimerkki Järjestelmän kokonaishinta (max 70 pistettä) Investointi alv. 0 % [euroa] Investointi alv. 24 % [euroa] Ero edullisempaan [%] Edullisin 14 % 9 % 39 % Tekninen painoarvo (max 20 pistettä) Maalämpöpumpun teho ( max 5) 59 55, ,82 Täyttää asetetut vaatimukset Kyllä Kyllä Kyllä Kyllä Takuu koko järjestelmälle Paras takuu Referenssit OK OK OK OK Käyttökustannukset 15 v (max 10 pistettä) Käyttökustannukset 15 v [eur] alv. 0 % ero edullisempaan [%] 3 % Liian korkea COP 1 % Edullisin PISTEET YHTEENSÄ

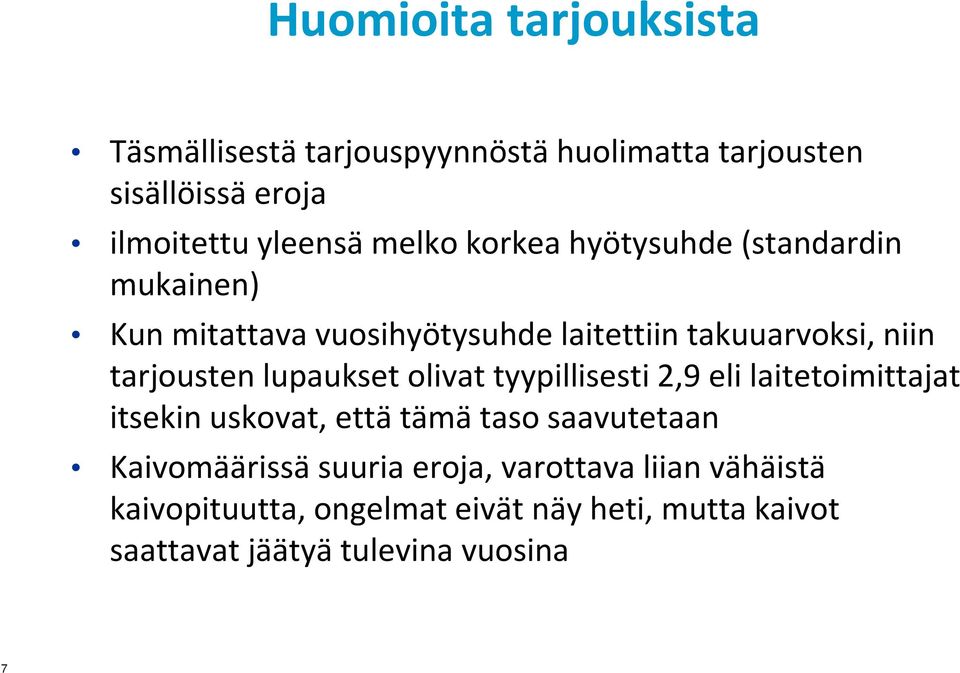

7 Huomioita tarjouksista Täsmällisestä tarjouspyynnöstä huolimatta tarjousten sisällöissä eroja ilmoitettu yleensä melko korkea hyötysuhde (standardin mukainen) Kun mitattava vuosihyötysuhde laitettiin takuuarvoksi, niin tarjousten lupaukset olivat tyypillisesti 2,9 eli laitetoimittajat itsekin uskovat, että tämä taso saavutetaan Kaivomäärissä suuria eroja, varottava liian vähäistä kaivopituutta, ongelmat eivät näy heti, mutta kaivot saattavat jäätyä tulevina vuosina 7

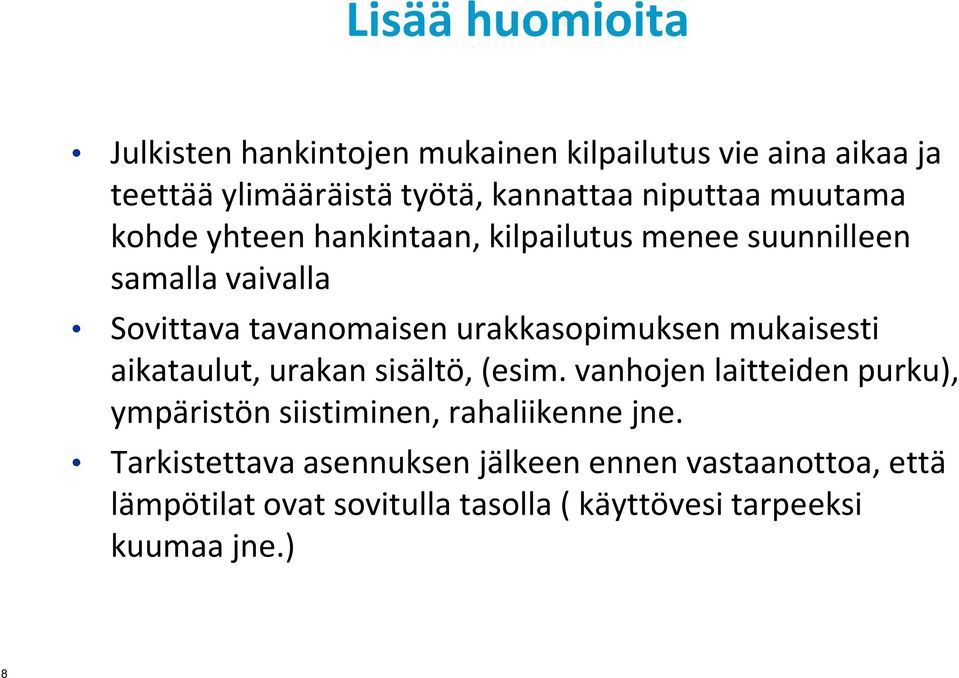

8 Lisää huomioita Julkisten hankintojen mukainen kilpailutus vie aina aikaa ja teettää ylimääräistä työtä, kannattaa niputtaa muutama kohde yhteen hankintaan, kilpailutus menee suunnilleen samalla vaivalla Sovittava tavanomaisen urakkasopimuksen mukaisesti aikataulut, urakan sisältö, (esim. vanhojen laitteiden purku), ympäristön siistiminen, rahaliikenne jne. Tarkistettava asennuksen jälkeen ennen vastaanottoa, että lämpötilat ovat sovitulla tasolla ( käyttövesi tarpeeksi kuumaa jne.) 8

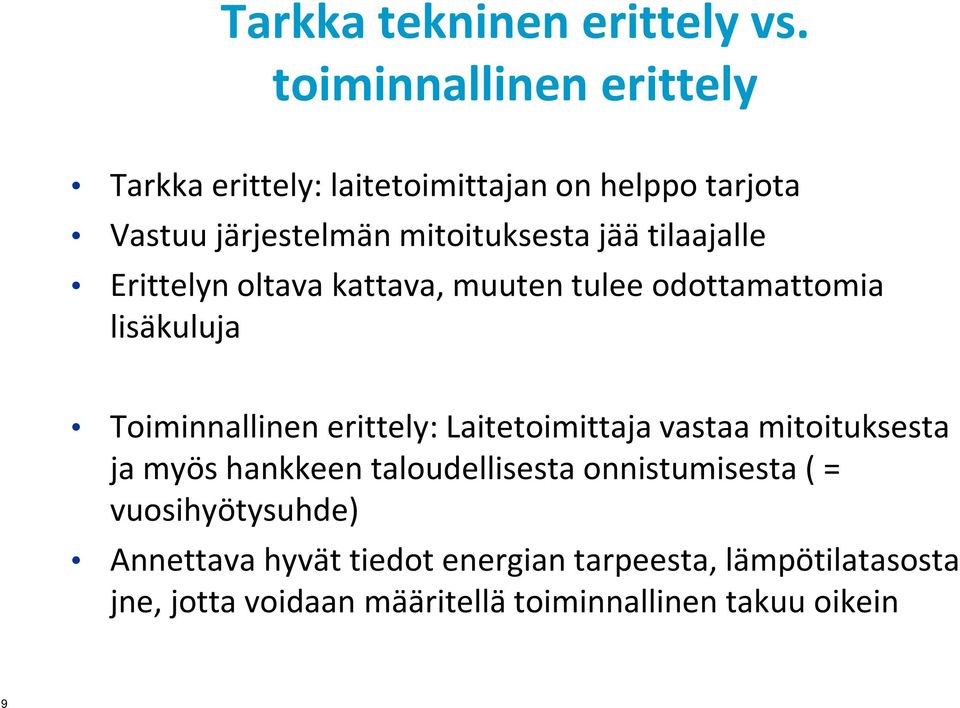

9 Tarkka tekninen erittely vs. toiminnallinen erittely Tarkka erittely: laitetoimittajan on helppo tarjota Vastuu järjestelmän mitoituksesta jää tilaajalle Erittelyn oltava kattava, muuten tulee odottamattomia lisäkuluja Toiminnallinen erittely: Laitetoimittaja vastaa mitoituksesta ja myös hankkeen taloudellisesta onnistumisesta ( = vuosihyötysuhde) Annettava hyvät tiedot energian tarpeesta, lämpötilatasosta jne, jotta voidaan määritellä toiminnallinen takuu oikein 9

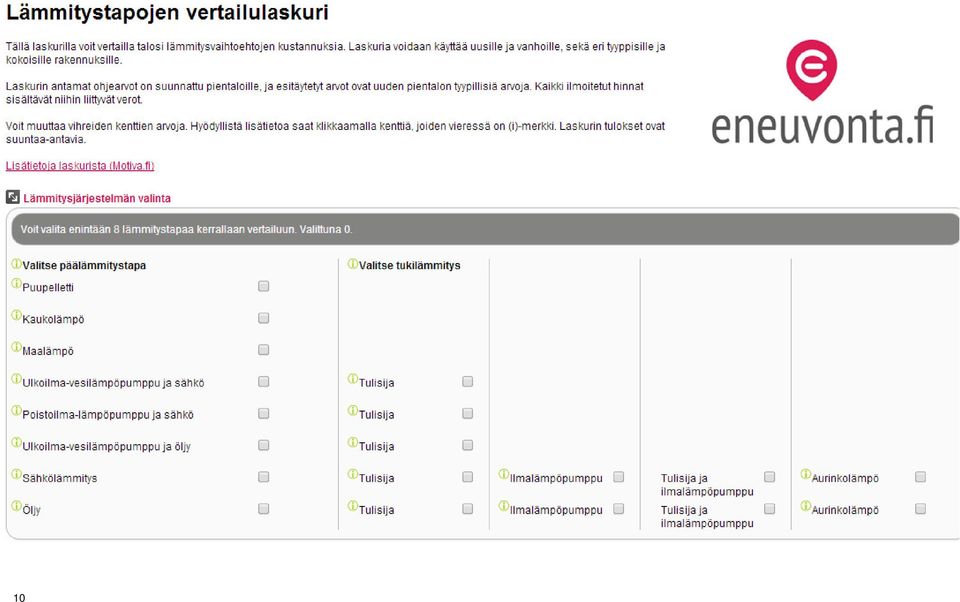

10 10

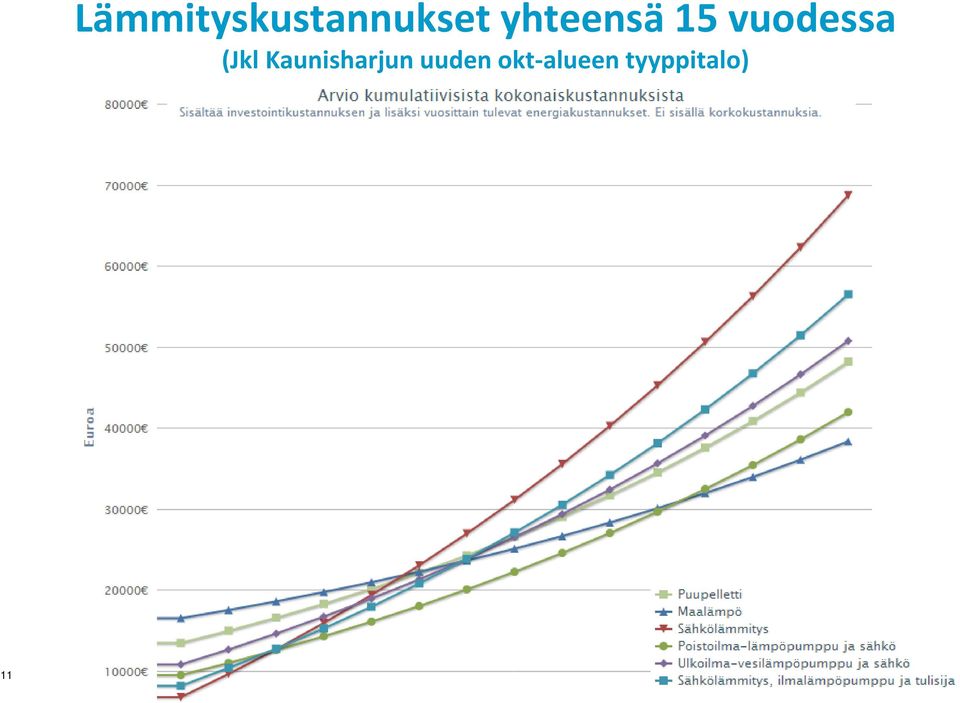

11 11 Lämmityskustannukset yhteensä 15 vuodessa (Jkl Kaunisharjun uuden okt-alueen tyyppitalo)

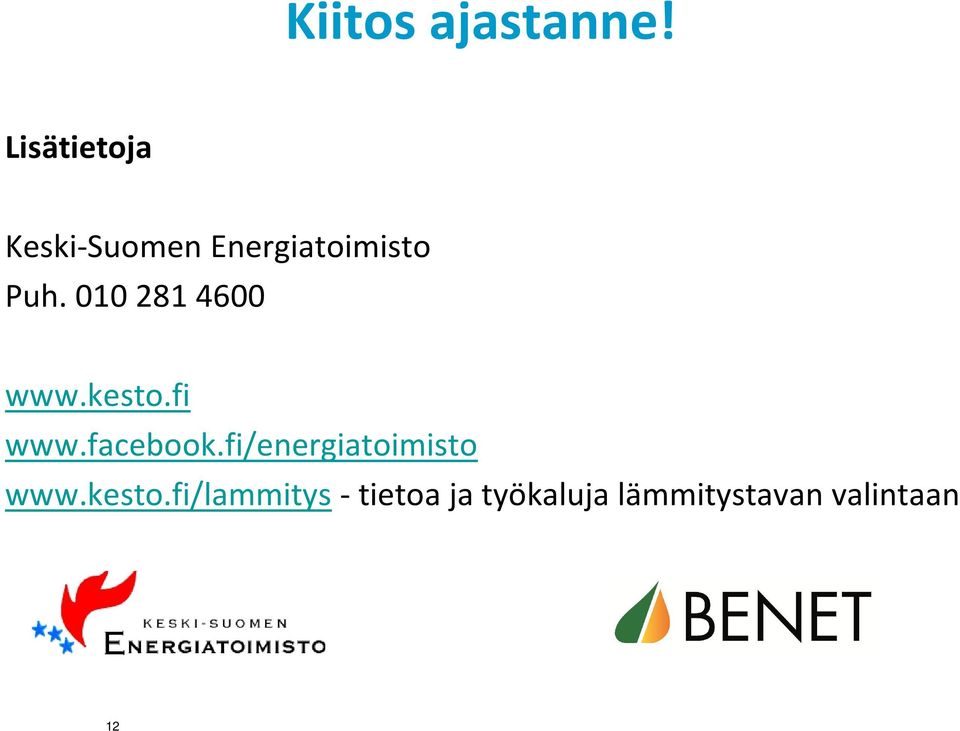

12 Kiitos ajastanne! Lisätietoja Keski-Suomen Energiatoimisto Puh tietoa ja työkaluja lämmitystavan valintaan 12
