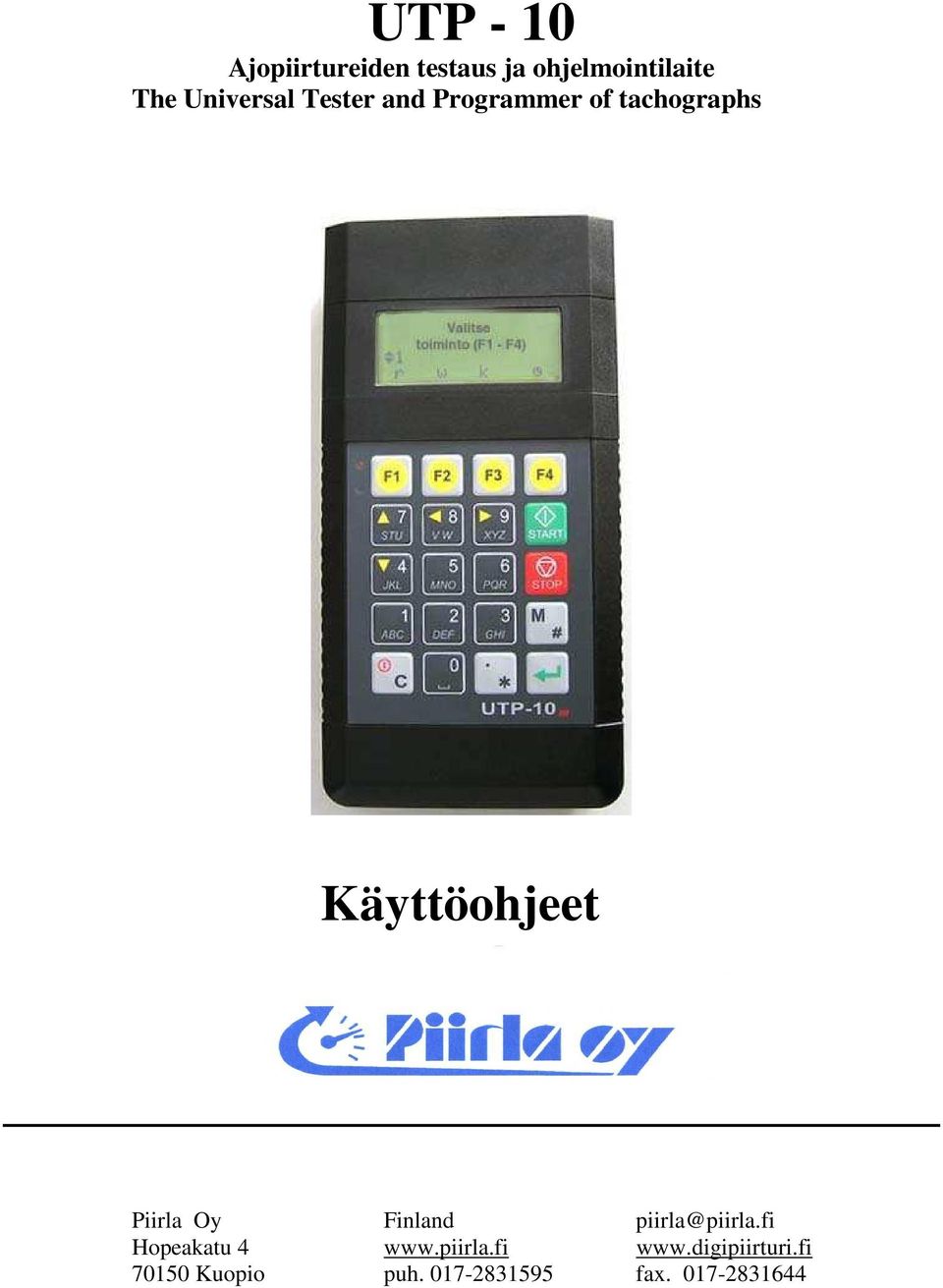

1 UTP - 10 Ajopiirtureiden testaus ja ohjelmointilaite The Universal Tester and Programmer of tachographs Käyttöohjeet Piirla Oy Finland piirla@piirla.fi Hopeakatu Kuopio puh fax

2 UTP-10 laitteen yleiskuva Kuva Liitin II DB 9 Kytketään automaatti mittaus laite, RS -tulostin ja huoltokaapeli. 2. Liitin I DB15 Kytketään mittaus kaapelit (piirturi) 3. 4x16 merkkinen LCD -näyttö 4. Näppäimistö sekä funktionäppäimet 5. Tyyppikilpi 6. Akkukotelon suoja 7. Valmistajan sinetti 8. Akku vähissä varoitus valo (punainen led -valo) 2

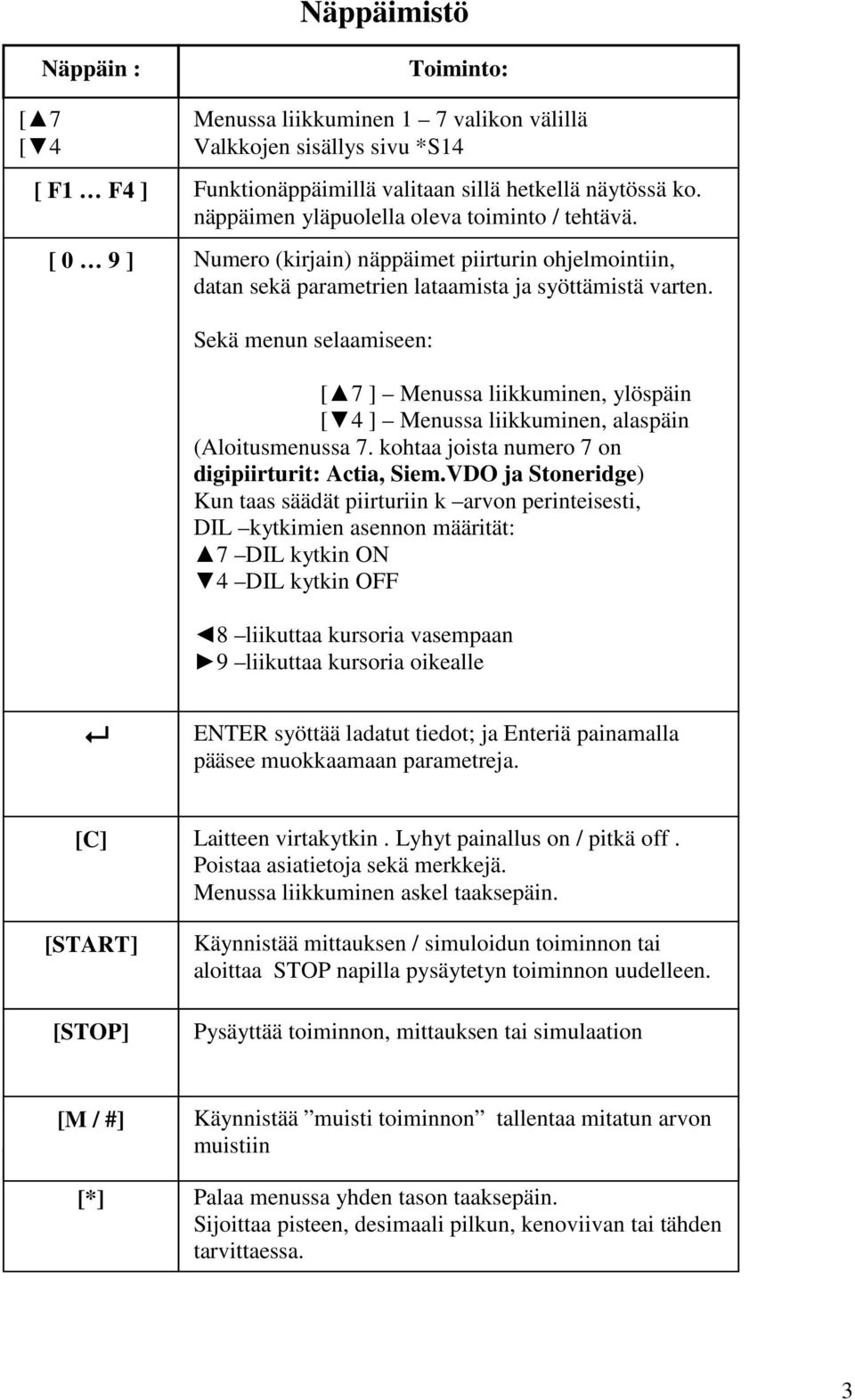

3 Näppäimistö Näppäin : Toiminto: [ 7 [ 4 Menussa liikkuminen 1 7 valikon välillä Valkkojen sisällys sivu *S14 [ F1 F4 ] Funktionäppäimillä valitaan sillä hetkellä näytössä ko. näppäimen yläpuolella oleva toiminto / tehtävä. [ 0 9 ] Numero (kirjain) näppäimet piirturin ohjelmointiin, datan sekä parametrien lataamista ja syöttämistä varten. Sekä menun selaamiseen: [ 7 ] Menussa liikkuminen, ylöspäin [ 4 ] Menussa liikkuminen, alaspäin (Aloitusmenussa 7. kohtaa joista numero 7 on digipiirturit: Actia, Siem.VDO ja Stoneridge) Kun taas säädät piirturiin k arvon perinteisesti, DIL kytkimien asennon määrität: 7 DIL kytkin ON 4 DIL kytkin OFF 8 liikuttaa kursoria vasempaan 9 liikuttaa kursoria oikealle [0] näppäimellä välilyönti ENTER syöttää ladatut tiedot; ja Enteriä painamalla pääsee muokkaamaan parametreja. [C] Laitteen virtakytkin. Lyhyt painallus on / pitkä off. Poistaa asiatietoja sekä merkkejä. Menussa liikkuminen askel taaksepäin. [START] [STOP] Käynnistää mittauksen / simuloidun toiminnon tai aloittaa STOP napilla pysäytetyn toiminnon uudelleen. Pysäyttää toiminnon, mittauksen tai simulaation [M / #] Käynnistää muisti toiminnon tallentaa mitatun arvon muistiin [*] Palaa menussa yhden tason taaksepäin. Sijoittaa pisteen, desimaali pilkun, kenoviivan tai tähden tarvittaessa. 3

4 Piirturien mittajohdot Johdon merkintä: Sopivuus: A Kienzle 1314/1318 -anturin testaus kaapelit / w- arvon mittaukseen suoraan auton anturilinjasta. B + B5 Kienzle 1314/ ns. kannenväli -kaapeli C F H J K L1 M Kienzle 1313/1318 anturiliitin -kaapeli UTP-10 ulkoinen virransyöttö, 6-28V DC. MotoMeter EGK-100 Kienzle 1319 SiemensVdo 1324 Veeder Root 2400 Digipiirtureille 4

5 UTP-10 Valikko rakenne 1. Valitse toiminto (F1 - F4) 2. Valitse testi (F1 F4) F1 r Kierroslukulaskuri F2 w -arvon mittaus F3 k -arvo testaus F3 - B8 F4 - DIN F1 - Tv Nopeuden testaus F2 - To Matkamittarin testaus F3 - Pt Ohjelmoitu omatesti F4 Tms Liikeanturin testaus F4 Kellon testaus 3. UTP Kalibrointi taulukot F1 wdi F1 w w:n mittatapa F1 w1 (manuaalinen) F2 wii (automaattinen) F3 ROLMATT F2 d Testiradan matka F3 i impulssien säätö F4 - ACTIA F F2-028 F2 Tp F3 SvN F4 sys Oman testin ohjelmointi Korjaamon nimi UTP-10 F1 RTC F2 con F3 ver F4 ES Kellon ajan säätö LCD kontrasti Versio tiedot Energian säästö F1 Auto off F2 Näpp.ääni Akun varaustila 5. Valitse lisätoiminto F1 l F2 b F3 mem F4 Sv Keskim.ymp.mitta Matkamittarin virhe Muistitoiminnot F1 - ed F2 - pc Tiedonsiirto: UTP PC F3 - C1 Poista tiedot muistista F4 PRN Tulosta F1 lcd F2 kbd näyttötesti näppäimistötesti F4 cod koodin syöttö 6. Ajopiirturin ohjelmointi F1 Siemens VDO 1319 F2 Siemens VDO 1324 F3 EGK 100 F4 Veeder-Root 2400 UTP-10 Valikko rakenne, jatkuu 5

6 7. ACTIA SmarTach F1 - cal Maatunnus & rek nro. VIN Time info Matkamittari Vakio w Vakio k Renkaan ympärys Renkaan koko Maksimi nopeus Seur. kalibr. pvm Pääsy vain tilaamalla koodi!! F4 diag * F1 System param. VU max. vir. syöt. VU min. vir. syöt. VU vir. syöt. CAN / A2 takavalo D6 nopeusanturi Virran säästöviive Ole. työ, vir. off Ole. työ, vir. on 9h varoitus 10h varoitus 90h varoitus 24h max. ajovar. Lepovaroitus F2 - std F1 - Parametrit F2 - Tiedot Resetoi syke Paikallisen ajan säätö Trippimatka Välit. imp / 1000 kier. Rekister. pvm. Kieli kortilta Oletuskieli Trippimit.reset Kesä/talviaika Valmistus pvm. Sarjanumero Valm. laitteen nro. Valm. laitteen versio Softan nro. Softan versio Asennus pvm. Kalibrointi pvm. Peränväl. nopeus Aikaa tarkastukseen F2 IHM param. Ast. min. lisäys Ast. pv. lisäys Ast. kiek. lisäys Nopeusyksikönä Kieli kortilta Näytön kotrasti Trippimit. reset. Paik. ajan säätö Tilan viiveaika Näp. viiveaika Kesä / talviaika F3 - tst F3 - Vikakoodit 2-vuotis tarkastus Kellotesti Näyttötesti 1 Näyttötesti 2 Printteritesti Näppäintesti Ohjelmiston eheytys Kortinlukija 1000 m testi Nopeustesti F3 MS parametrit F4 ACTIAN tiedot Max käy. virheet Max kom. virheet Max MS ongelmat Imp. marg. kerr.1 Imp. marg. kerr.2 Max Imp. tarkas. Osoit. Muistiluk. Väl. virh. puinti Max väl. vir. mrä MS OS identif. MS SC identif. Lait. konfig. MS SW ver. nro. Boot SW ver. nro CSP SW ver. nro. MS sarjanumero MS hyväk. nro. 6

7 Valikkoselitteet (1-7) 1. r, w, k, ö, r = kierroslukulaskuri w = w-arvon mittaus k = k-arvon testaus B8 liittimestä ö = kellotesti 2. Tv, To, Pt, Tms TV = Nopeustesti esim rajoitintestaus To = Matkamittaritesti P t= Ohjelmoitava testi piirturitarkistukseen Tms = Anturitesti 3. wdi, Tp, SvN, sys , 028, wdi = w-arvo mittauksen asetukset Tp = Oman testin ohjelmointi SvN = Oman korjaamon nimi sys = on UTP testilaitteen asetuksia ja tietoja 1318 = dil kytkimien asennot 1318, ja 8400 sarjan piirtureille 028 = dil kytkimien asennot 028 Actian piirtureille 5. l, b, mem, Sv l = rullamittauksen pyöränympärysmitta b = rullamittauksen mittarivirhe mem = rullamittauksen valikoita Sv = UTP testilaitteen testaus ja ohjelmointi 6..19,.24, 100, 2400,.19 = Kienzle 1319 testaus ja ohjelmointi.24 = Kienzle 1324 testaus ja ohjelmointi.100 = Motometer EGK 100 testaus ja ohjelmointi.2400 = Veeder-Root 2400 testaus ja ohjelmointi 7. SmarTach, Sie81, SE5000, SmarTach = Actian SmarTach digipiirturin Testaus ja ohjelmointi Sie81 = Siemens VDO: 1381 digipiirturin Testaus ja ohjelmointi SE5000 = Stoneridgen SE 5000 sarjan digipiirturin Testaus ja ohjelmointi 7

8 Laitteen käyttäminen 1. Äänimerkit Laitteen käyttämät äänimerkit: Yksinkertainen ääni ( piip) - Näppäintä on painettu (jos näppäinäänet käytössä) Kaksinkertainen ääni ( piip piip) - Väärää näppäintä käytetty Kolmikertainen ääni ( piip piip piip) - Ilmoittaa testin loppumisesta tai odottaa käyttäjän toimimista. 2. Tekstin ja numeroiden lisääminen Numeroiden tai kirjainten lisäämiseksi käytä näppäimiä [o] [9], näppäin [c] poistaa. [*] näppäimestä saadaan piste, desimaali pilkku, kenoviiva tai tähti, [0] näppäimestä välilyönti. Isot (ABC), pienet (abs) kirjaimet tai numerot (123) voit valita [F1] näppäimellä. Tekstin lisäämiseksi, esimerkiksi kun muokkaat muistissa olevaa rekisteri tunnusta tai korjaamon nimeä, käytä numero näppäinten aakkosellisia merkkejä: Painamalla näppäintä [1] saat joko a, b tai c kirjaimen, painamalla näppäintä kerran, kahdesti tai kolmesti peräkkäin. 3. Käynnistäminen Käynnistä mittalaite painamalla c painiketta (lyhyt painallus). Tällöin näyttöön tulee teksti UTP-10 sekä laitteen ohjelmisto version nro. ja kellon aika & päivämäärä noin 3 sekunniksi, jonka jälkeen näytössä on valikko 1: valitse toiminto. Jos näppäintä ei ole painettu 3 min. sisällä siitä kun virrat on kytketty laitteen näytön valot sammuvat ja 10 min. jälkeen laite sammuu automaattisesti. ( Poikkeuksena: Valikossa 3 (UTP 10) ase ES(energian säästö) kohdassa on Auto off asetus määritetty pois käytöstä.) 4. Sammuttaminen Sammutus tapahtuu painamalla c painiketta noin 3 sekunnin ajan. 8

9 5. Laitteen näyttö UTP-10 testilaitteen LCD näyttö on LED valaistu, näyttö sisältää 4 riviä jossa kussakin 16 merkkiä. Alimmainen rivi osoittaa funktio näppäimistä [FI] [F4] tapahtuvan toiminnon. Tällä rivillä ilmoitetaan joissain tapauksessa myös tarkentavia tietoja kuten esim. kellon testauksessa: Paina START. Katso kuva. Kuva 2. Menu 1 on merkattu 1-symbolilla näytön vasemmassa reunassa. Symboli tarkoittaa seuraavia selattavia valikoita ( ), joihin pääset helposti numero/kursori näppäimillä: 7 ja 4. Voit selata valikoita ketjuna, tarkoittaen sitä että voit mennä valikosta 1 joko valikkoon 2 tai valikkoon 7. 9

10 6. Ohjelmoitu -omatesti: ohjelmointi ja käyttäminen Omatestin ohjelmointi/muokkaus: valikko 3, Tp/F2 näppäin Omatestin käyttäminen: valikko 2, Pt/F3 näppäin UTP-10 testi ja ohjelmointi laiteeseen voit itse ohjelmoida haluamasi testi ajon tarkistaaksesi piirturin oikean toiminnan. Testi voi sisältää 1 24 vaihetta, kuhunkin vaiheeseen voit itse määrittää nopeuden, ajoajan tai vaihtoehtoisesti ajomatkan. Testilaite siirtyy automaattisesti seuraavaan vaiheeseen. Erilaisia testejä voi ohjelmoida kaikkiaan neljä. (T1 T4) Ohjelmointi: Valikko 3, Tp/F2 näppäin. Kyseisestä valikosta voit valita minkä neljästä (T1 T4) testistä haluat ohjelmoida/muokata valitsemalla funktio näppäimellä haluamasi testi. Itse ohjelmointi tapahtuu valitsemalla funktio näppäimellä muokattava tekijä (nopeus, aika/matka). Kun esimerkiksi näppäintä [F1] (v) painetaan alkaa kursori vilkkumaan näytössä V kirjaimen alapuolella jolloin syötetään testin kyseisen vaiheen haluttu nopeus (esim. 80) ja painetaan [enter]. Tämän jälkeen syötetään matka tai aika, aivan samalla tavalla kuten edellinen, paitsi käytetään [F2] tai [F3] näppäintä. Nyt on ensimmäinen vaihde ohjelmoitu. Seuraavaksi siirrytään seuraavaan vaiheeseen 7 ja 4 näppäimillä ja suoritetaan samat toimenpiteet. Näin voit ohjelmoida haluamasi määrän vaiheita, 1 24 kpl. Kuva 3. Testin ohjelmoitavana olevan vaiheen nro. Selaus 7 ja 4 -näppäimellä Määritetty nopeus km/h Omatesti 1 vaihe V t[s] 1. 80,0 300 v d t F1 F2 F3 F4 Testin nro ( 1-4) Määritetty aika sekunteina tai vaihtoehtoisesti matka metreinä Funktio näppäimillä valitaan muokattava tekijä: v = nopeus (km/h) d = matka (m) t = aika (s) 10

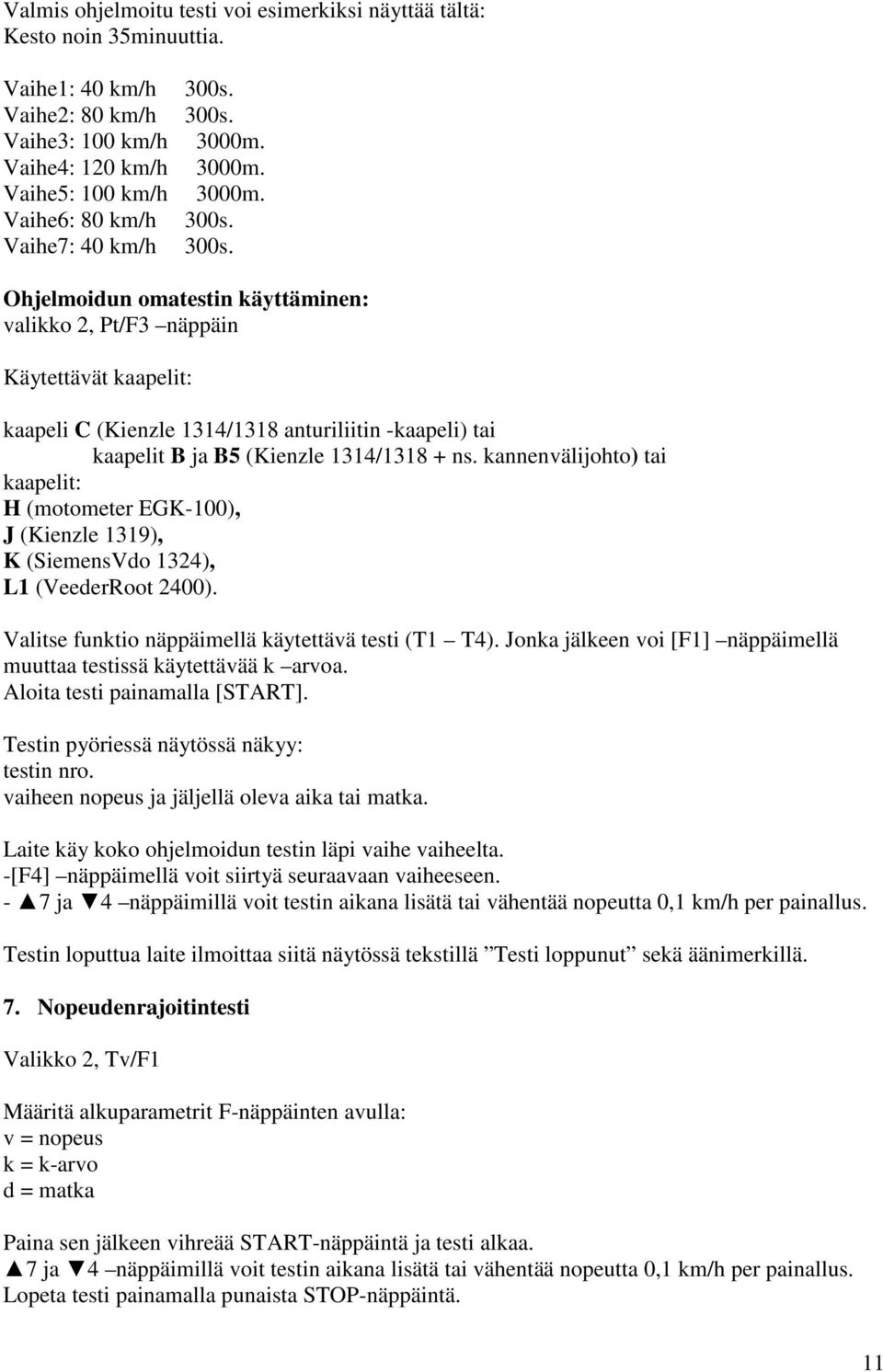

11 Valmis ohjelmoitu testi voi esimerkiksi näyttää tältä: Kesto noin 35minuuttia. Vaihe1: 40 km/h 300s. Vaihe2: 80 km/h 300s. Vaihe3: 100 km/h 3000m. Vaihe4: 120 km/h 3000m. Vaihe5: 100 km/h 3000m. Vaihe6: 80 km/h 300s. Vaihe7: 40 km/h 300s. Ohjelmoidun omatestin käyttäminen: valikko 2, Pt/F3 näppäin Käytettävät kaapelit: kaapeli C (Kienzle 1314/1318 anturiliitin -kaapeli) tai kaapelit B ja B5 (Kienzle 1314/ ns. kannenvälijohto) tai kaapelit: H (motometer EGK-100), J (Kienzle 1319), K (SiemensVdo 1324), L1 (VeederRoot 2400). Valitse funktio näppäimellä käytettävä testi (T1 T4). Jonka jälkeen voi [F1] näppäimellä muuttaa testissä käytettävää k arvoa. Aloita testi painamalla [START]. Testin pyöriessä näytössä näkyy: testin nro. vaiheen nopeus ja jäljellä oleva aika tai matka. Laite käy koko ohjelmoidun testin läpi vaihe vaiheelta. -[F4] näppäimellä voit siirtyä seuraavaan vaiheeseen. - 7 ja 4 näppäimillä voit testin aikana lisätä tai vähentää nopeutta 0,1 km/h per painallus. Testin loputtua laite ilmoittaa siitä näytössä tekstillä Testi loppunut sekä äänimerkillä. 7. Nopeudenrajoitintesti Valikko 2, Tv/F1 Määritä alkuparametrit F-näppäinten avulla: v = nopeus k = k-arvo d = matka Paina sen jälkeen vihreää START-näppäintä ja testi alkaa. 7 ja 4 näppäimillä voit testin aikana lisätä tai vähentää nopeutta 0,1 km/h per painallus. Lopeta testi painamalla punaista STOP-näppäintä. 11

12 8. W-arvon mittaus Määritä aluksi valikosta 3, wdi/f1 w/f1 w:n mittaustapa ja mittauskerrat: F1-wI = manuaalinen mittaus F2-wII = automaattinen mittaus F3 ja F4 ovat tiettyjen valmistajien rullien päällä suoritettavia mittaustapoja Varsinainen mittaus tapahtuu valikko 1, w/f2 kautta. Manuaalinen mittaus: Aa ajoneuvo aloituspisteeseen A ja paina vihreää START-painiketta. Suorita mittaus ja paina lopuksi punaista STOP-painiketta, kun olet lopetuspisteessä B. Toista mittaus samalla tavalla ja lopuksi kalibrointilaite ilmoittaa mittausten keskiarvon w. Automaattinen mittaus: Asenna laser kohdilleen ja anna mennä. Kalibrointilaite mittaa automaattisesti w-arvon. Toista mittaus ja lopuksi kalibrointilaite ilmoittaa mittausten keskiarvon w. 9. Digipiirturin kalibrointi Valikko 7, F1=Actia, F2= Siemens VDO, F4 = Stoneridge Yhdistä kalibrointilaite kaapelilla M digipiirturiin ja valitse kohta cal /F1. Kalibrointilaite ehdottaa tietojen lukemista digipiirturilta, valitse F1 eli kyllä. HUOM! Digipiirturissa pitää olla korjaamokortti syötettynä! 9.1 Rekisterinumeron syöttäminen digipiirturiin: Kalibrointitilassa voit syöttää ajoneuvon maatunnuksen (FIN) ja rekisterinumeron. Jotta rekisterinumero asentuu piirturille oikein, tulee maatunnuksen perässä olevassa kohdassa: CP olla ykkönen (CP=1). Mm. Siemens VDO digipiirtureihin kalibrointilaite antaa oletusarvoksi CP:255. Tällöin tietoja siirrettäessä kalibrointilaite ilmoittaa tiedonsiirtovirhettä, eikä uusi rekisterinumero tallennu digipiirturin muistiin. Huom! (-) merkin saat pienillä kirjaimilla * painikkeesta 9.2 Alustanumero (VIN) Poista kysymysmerkit 0-näppäimen avulla ja syötä oikea alustanumero. 9.3 UTC-ajan muuttaminen Kalibrointi kohdassa laite näyttää piirturin sen hetkisen kellon ajan. Et voi muuttaa aikaa tässä kohdassa! Kalibroinnin lopuksi kun tiedot syötetään piirturille, kalibrointilaite näyttää sen hetkisen UTC-ajan, joka on ohjelmoitu kalibrointilaitteeseen. Eli jos laitteen kellonaika on oikea menee se myös digipiirturin muistille. Kalibrointilaitteen UTC-aikaa pääset muuttamaan valikosta 3, ase/f4 ja UTC/F1. Syötä oikea UTC-aika ja vahvista Enter-painikkeella. 12

13 9.4 Matkamittari Kirjoita haluamasi lukema ja vahvista ENTER-painikkeella. Et voi vähentää matkamittarin lukemaa, joten ole huolellinen ettet syötä liian isoja lukuja. 9.5 W-arvo F1 näppäimen kautta voit päästä suoraan w-arvotestiin. Tällöin laite ottaa mittauksesta saadun tuloksen automaattisesti w-arvoksi. Voit myös näppäillä w-arvon numeronäppäimillä. 9.6 K-arvo Syötä sama lukema kuin edellä. 9.7 Renkaan ympärys Syötä mitta millimetreinä. 9.8 Renkaan koko 9.9 Maksiminopeus Syötä ajopiirturin nopeusrajoittimen lukema, missä piirturi antaa kuljettajalle hälytyksen. Ei vaikuta varsinaiseen nopeusrajoittimeen. (Yleensä 89 km/h) 9.10 Seuraava kalibrointipäivämäärä Laite siirtää seuraavan kalibrointipäivämäärän automaattisesti kaksi vuotta eteenpäin, kun painat Enter-painiketta. Vahvista oikea päivämäärä painamalla Enter-painiketta. Lopuksi kun olet muokannut kaikkia tarvittavia kohtia, paina F1-Tallenna. Kalibrointilaite lähettää tiedot piirturille ja käskee vahvistuttamaan oikean kellon ajan (F1/YES). 10. Kalibrointimuistion tyhjentäminen UTP-10 kalibrointilaite tallentaa muistiinsa digipiirtureihin tehdyt kalibrointitiedot. Laitteen muistiin mahtuu 16 kalibroinnin tiedot. Tietojen talteen ottamista varten tarvittaisiin erillinen ohjelmisto, jota ei ole kuitenkaan Suomessa tällä hetkellä saatavilla. Kun laitteen muisti tulee täyteen, ilmoittaa laite että: Muisti täysi, tyhjennä PC:lle. Sinun pitää tyhjentää laitteen muisti, ennen kuin voit suorittaa seuraavan kalibroinnin. Muistin tyhjentäminen: Valikko 7, F1/F2/F4 riippuen siitä minkä digipiirturityypin muistia olet tyhjentämässä std/f2 toinen sivu( )/F4 kal.tyhj./f3 13
