1 Puck Sukellustietokone Käyttäjän Opas

2 Puck Sukellustietokone SISÄLLYSLUETTELO Pikaopas 2 PUCK SUKELLUSTIETOKONE 3 TÄRKEÄT VAROITUKSET 3 VASTUULLISIA SUKELLUSKÄYTÄNTÖJÄ 3 MITEN PUCK SUKELLUSTIETOKONE TOIMII 4 PUCK SUKELLUSTIETOKONEEN PARAMETRIEN ASETUS 4 KELLON SÄÄTÖ: WATCHSET 4 YLEISTEN SUKELLUSPARAMETRIEN SÄÄTÖ: SET DATA 5 SUKELLUSPARAMETRIEN SÄÄTÖ: SET MODE 5 AIR 5 EAN 6 BOTTOM TIME 7 TIME MODE 7 SUKELTAMINEN PUCK SUKELLUSTIETOKONEELLA 7 PREDIVE - AIR 7 DIVE AIR: SUORANOUSUSUKELLUS 7 DIVE AIR: ETAPPIPYSÄHDYS -SUKELLUS 7 NOUSUAIKA (ASC TIME) 8 ETAPPIPYSÄHDYKSET 8 DEEP STOPS 8 NOUSU 8 SAFETY STOP 8 PINNALLE NOUSU - AIR 8 PINTATOIMINTO - AIR 9 DIVE - EAN 9 YLEISTEN SUKELLUSPARAMETRIEN TARKASTUS 9 PREDIVE - EAN 9 DIVE - EAN: SUORANOUSUSUKELLUS 9 DIVE - EAN: ETAPPIPYSÄHDYS -SUKELLUS 10 PINNALLE NOUSU - EAN 10 PINNALLE NOUSU-TILA EAN 10 DIVE - BOTTOM TIME (GAUGE) 10 PINTATILA - BOTTOM TIME 11 BOTTOM TIME HENKILÖKOHTAISELLA KORJAUSKERTOIMELLA 11 LOGBOOK 11 PLANNING: SUORANOUSURAJOJEN SELAUS 12 SYSTEM 12 KYSYMYKSIÄ JA VASTAUKSIA 12 YLLÄPITO 13 TEKNISET/TOIMINNALLISET OMINAISUUDET 13 TEKNISET OMINAISUUDET 13 TOIMINNALLISET OMINAISUUDET 13 TAKUUEHDOT 13 LAITTEEN HÄVITTÄMINEN 14 Pikaopas 1 painike 2 DIVE - enimmäissyvyys 3 DIVE - syvyys 4 DIVE - SYVÄPYSÄHDYS -syvyys DIVE - etappipysähdyssyvyys 5 DIVE - % CNS 6 DIVE - % happipitoisuus 7 DIVE - jäljellä oleva suoranousuaika DIVE - etappipysähdyksen kestoaika DIVE - jäljellä oleva SYVÄPYSÄHDYSAIKA. DIVE - Jäljellä oleva turvapysähdysaika minuutteina 8 Suoranoususukelluksen osoitin (NO DECO) Etappisukelluksen osoitin (DECO) 9 SYVÄPYSÄHDYS-osoitin 10 Etappipysähdyksen osoitin 11 Kokonaisnousuaika 12 Korkeustaso 13 Lentokielto-osoitin 14 Alhainen paristoteho-osoitin 15 Henkilökohtainen korjauskerroin 16 Pysähdyksen huomioimatta jättämisen osoitin 17 Hallitsematon nousu osoitin 18 Nousunopeus % 19 Nousunopeus 20 Sukellusaika 21 Näyttöpalkki: käytöstä riippuen näytölle ilmestyy erityyppisiä tietoja

3 PUCK SUKELLUSTIETOKONE Onneksi olkoon! Uusi PUCK Sukellustietokone on Mareksen viimeisimmän tuoteteknologian tulos. Se on suunniteltu takaamaan suurimman mahdollisimman turvallisuuden, kestävyyden ja pitkän käyttöiän. Helpot ja intuitiiviset toiminnot tekevät siitä ihanteellisen kaiken tyyppisiin sukelluskäyttöihin. Tästä ohjekirjasta löydät kaikki sen käyttöön liittyvät ohjeet. Mares kiittää valinnastasi ja kehottaa sinua sukeltamaan aina turvallisesti ja vastuullisesti. Nautittavia sukellushetkiä! Ohjekirjan mitään osaa ei saa valokopioida, säilyttää hakusysteemissä tai lähettää missään muodossa ilman Mares S.p.A:n antamaa kirjallista lupaa. Mareksen politiikkaan kuuluu jatkuva kehitys ja sen vuoksi Mares pidättää oikeuden muuttaa ja parantaa mitä tahansa tässä ohjekirjassa kuvattua tuotetta ilmoittamatta siitä etukäteen. Missään tapauksessa Maresta ei voi pitää vastuussa tämän laitteen käytöstä kolmansille osapuolille aiheutuvista menetyksistä tai vahingoista. TÄRKEÄT VAROITUKSET Tärkeää: Ne tekstin kohdat, jotka sisältävät varoituksia tai sellaista tietoa, joka voi vaikuttaa laitteen toimintakykyyn tai johtaa huoltohenkilön, Puck tietokoneen omistajan tai muun henkilön loukkaantumiseen, on merkitty seuraavin symbolein: huomio Ilmaisee potentiaalisen vaaratilanteen, joka saattaa aiheuttaa pienen tai kohtalaisen vamman, ellei sitä vältetä. Saatetaan käyttää varoittamaan myös vaarallisista tavoista tai tottumuksista. Ilmaisee potentiaalisen vaaratilanteen, joka voi johtaa kuolemaan tai vakavaan loukkaantumiseen, ellei sitä vältetä. VAARA Ilmaisee välitöntä vaaratilannetta, joka johtaa kuolemaan tai vakavaan loukkaantumiseen, ellei sitä vältetä. Ennen sukellusta varmista, että olet lukenut ja ymmärtänyt tämän ohjekirjan kaikki osat. PUCK-tietokone on suunniteltu yksinomaan virkistyssukellukseen; sitä ei ole tarkoitettu ammattikäyttöön. Käytä sukellustietokoneen lisäksi myös syvyysmittaria, säiliöpainemittaria, ajanottolaitetta tai kelloa sekä sukellustaulukoita. Älä koskaan sukella yksin, PUCK ei voi korvata sukelluspariasi. Älä sukella, jos sukellustietokoneen lukemat ovat epäsäännöllisiä tai epäselviä. Sukellustietokone ei voi suojata mahdollista sukeltajantautia vastaa. Sukellustietokone ei voi huomioida yksittäisen sukeltajan fyysistä kuntoa, joka voi vaihdella päivästä toiseen. Käy oman turvallisuutesi vuoksi lääkärintarkastuksessa ennen sukelluksen aloittamista. Tarkista pariston teho aina ennen sukellusta. Älä sukella jos kuvake osoittaa, että pariston teho on alhainen. Vaihda paristo. Älä lennä 24 tunnin sisällä viimeisestä sukelluksesta ja joka tapauksessa odota, kunnes PUCKIN no fly kuvake poistuu. Virkistyssukeltajien ei tulisi sukeltaa syvemmälle kuin 40 m. Vaikka tämä tietokone jatkaa tiedon näyttämistä paineilmasukelluksen syvyyden ylittäessä 40 m, kasvavat typpinarkoosin ja dekompressiotaudin (DCS) riskit niin suuriksi, että koneen näyttämää tietoa tulisi pitää vain suuntaa antavana. Älä koskaan sukella syvemmälle kuin 40m t(130 ft) tai tee suunniteltuja etappisukelluksia PUCKtietokoneen kanssa, jollet ole syvien ilmasukellusten taidot hallitseva ja riskit tunteva, koulutettu ja luokitettu tekniikkasukeltaja (IANTD, TDI, ANDI, PSA tms.). Luokitustasosta ja kokemuksen määrästä huolimatta tämän tyyppisessä tekniikkasukelluksessa dekompressiotaudin riski on aina suurempi, riippumatta siitä mitä sukellustaulukkoa tai tietokonetta käytetään. Ennen tämäntyyppisiin sukelluksiin ryhtymistä, sukeltajien täytyy olla erikoiskurssin suorittaneita ja riittävän kokemuksen hankkineita. Sukellusturvallisuutta voidaan parantaa ainoastaan riittävällä valmistautumisella ja harjoittelulla. Tästä johtuen Mares suosittelee sukellustietokoneen käyttöä vasta erityisen sukelluskurssin suorittamisen jälkeen. Mares suosittelee alla lueteltujen yksinkertaisten sääntöjen tunnollista noudattamista: VASTUULLISIA SUKELLUSKÄYTÄNTÖJÄ Suunnittele sukelluksesi aina etukäteen. Älä koskaan ylitä taitojesi ja kokemuksesi rajoja. Laskeudu suunniteltuun maksimisyvyyteen sukelluksen alussa. Tarkkaile tietokonettasi usein sukelluksen aikana. Noudata tietokoneen osoittamaa nousunopeutta. Tee turvapysähdys aina -6 ja -3 metrin välissä (-20 ja -10 ft) vähintään 3 minuutin ajaksi. Minkä etappipysähdyksen jälkeen tahansa, nouse pintaan hyvin hitaasti. Vältä sahanlaitaprofiileja (toistuvia nousuja ja laskuja pinnan alla). Vältä rasittamasta itseäsi sukelluksen aikana ja puolen tunnin ajan sen jälkeen. Sukellettaessa kylmässä vedessä tai intensiivisen rasituksen jälkeen, aloita nousu hyvissä ajoin ennen suoranousurajojen saavuttamista. Jos kyseessä on etappipysähdyssukellus, pitkitä viimeistä turvapysähdystä ennen pintaa nousua turvallisuussyistä. Uusintasukellusten välisen pinta-ajan tulisi olla vähintään 2 tuntia. Päivän syvin sukellus pitäisi tehdä ensimmäisenä. Vältä sukeltamista kunnes edellisen päivän jäännöstyppi on nollautunut tietokoneen muistista. Tehdessäsi uusintasukelluksia useina peräkkäisinä päivinä, pidä vähintään yksi lepopäivä viikossa. Jos teet etappisukelluksia, on suositeltavaa pitää sukellustaukoa joka kolmas päivä. Vältä etappipysähdyksiä vaativia sukelluksia äläkä sukella 40 metriä (130 ft) syvemmälle, ellet ole saanut erikoiskoulutusta tämän tyyppiseen tekniseen sukellukseen. Vältä toistuvia profiililtaan neliömäisiä sukelluksia (sukelluksia yksittäiseen syvyyteen) alle 18 metrin syvyyden (60 ft). Odota aina vähintään 12 tuntia ja mieluummin 24 tuntia ennen kuin lennät sukelluksen jälkeen, Diver s Alert Network: in (DAN) suositusten mukaan. 3

4 Puck Sukellustietokone MITEN PUCK Jos pariston varaustaso on alhainen SUKELLUSTIETOKONE TOIMII Paina painiketta käynnistääksesi PUCK sukellustietokoneen, joka käynnistyy PREDIVE - AIR -tilaan (kuva 1). Kuva 1 Paina painiketta selataksesi läpi päävalikon, joka tarjoaa 9 toimintatilaa (Kuva 2). PREDIVE SET MODE SET DATA TIME WATCHSET PC LOGBOOK PLANNING SYSTEM Kuva 2 Painikkeet noudattavat samaa logiikkaa jokaisessa toimintatilassa: Paina painiketta toistuvasti selataksesi läpi valikon vaihtoehtoja. Painamalla painiketta noin 2 sekunnin ajan, pääset erityiseen valikkoon tai vahvistat tehdyt valinnat. TARKISTA PARISTON VARAUSTASO PUCK tarkistaa määräajoin pariston varaustasoa; voit nähdä varaustason osoittimen SYSTEM-tilassa. Olemassa on kolme varaustasoa: BATT OK BATT LO 1 BATT LO 2 (BATT LO 1), paristokuvake tulee näkyviin ja näyttöruudun taustavalotoiminto kytkeytyy pois päältä (Kuva 3). Kuva 3 Kun kuvake ilmestyy ensimmäistä kertaa näyttöruutuun, vaihda paristo heti kun se on mahdollista. Jos pariston varaus putoaa minimiarvoon (BATT LO 2), kaikki PUCK -toiminnot kytketään pois päältä. Ainoastaan SYSTEM -toimintoon pääsy on mahdollista. Kun tietokone on ollut käyttämättömänä jonkin aikaa, testaa pariston teho ja vaihda se tarvittaessa uuteen. TAUSTAVALAISTUS Painamalla painiketta 4 sekunnin ajan, näyttöruudun taustavalo aktivoituu hetkellisesti (noin 4 sekunnin ajaksi). Kun taustavalo on päällä, painiketta painamalla näyttöruudun taustavalon kestoaika pitenee. Lämpötila saattaa vaikuttaa merkittävästi pariston jännitteeseen. Kuvake, joka ilmoittaa pariston alhaisesta tehosta saattaa ilmestyä näytölle alhaisen lämpötilan johdosta, vaikka paristossa olisikin riittävästi jännitettä Tässä tapauksessa näyttöruudun taustavalon toiminta poistetaan. Jos taustavalaistus on kytketty pois päältä alhaisen lämpötilan vuoksi, voit toistaa pariston tehon tarkastuksen siirtymällä SYSTEM-tilaan. Jos paristokuvake poistuu näytöltä, taustavalaistus on aktivoitu uudelleen. Vaihda paristo uuteen, jos aiot sukeltaa kylmässä vedessä. AUTOMAATTINEN POISKYTKENTÄ Jos PUCK on päällä mutta painikkeita ei paineta tietyn ajan kuluessa, se kytkeytyy automaattisesti pois päältä. Automaattisen poiskytkennän viive riippuu valitusta toimintatilasta. PUCK SUKELLUSTIETOKONEEN PARAMETRIEN ASETUS KELLON SÄÄTÖ: WATCHSET WATCHSET -valikko on jaettu kolmeen alavalikkoon, jossa voit säätää seuraavia parametreja: ADJ TIME - Kellonaika - Kellon näyttö (12h-24h) - Päivämäärä CONTRAST - Näyttöruudun kontrasti KEY BEEP - Ottaa käyttöön/poistaa käytöstä piippauksen, joka kuuluu kun painiketta painetaan Selaa läpi päävalikon ja siirry WATCHSETkohtaan. Päästäksesi WATCHSET-valikkoon, paina ja pidä painiketta alaspainettuna. Näyttöön ilmestyy viesti ADJ TIME. WATCHSET - ADJ TIME Kun ADJ TIME -viesti ilmestyy, paina ja pidä painiketta alaspainettuna. Minuutteja vastaavat numerot vilkkuvat. Paina painiketta lisätäksesi minuutteja. tallentaaksesi senhetkiset minuutit. Tuntia vastaava numero vilkkuu. Vaihda ja aseta numero käyttämällä samaa minuuttien asetuksessa käytettyä proseduuria. Näyttöön ilmestyvät seuraavassa järjestyksessä muut tiedot: Minuutit Tunnit Ajan formaatti Vuosi Kuukausi Päivä Päivän asettaminen palauttaa sinut ADJ TIME-valikkoon. Paina painiketta siirtyäksesi CONTRAST-valikkoon. WATCHSET CONTRAST siirtyäksesi tähän tilaan. Senhetkinen kontrastiarvo vilkkuu. Paina painiketta lisätäksesi kontrastia (maksimiarvo 15). valitaksesi haluamasi arvon. WATCHSET - KEY BEEP siirtyäksesi tähän tilaan. Senhetkinen arvo, ON tai OFF vilkkuu. Paina painiketta muuttaaksesi valintaa. vahvistaaksesi valintasi. Paina painiketta siirtyäksesi ESC-asentoon (Kuva 4). Kuva 4 4

5 Paina painiketta palataksesi WATCHSETvalikkoon. ESC-asento on käytettävissä kaikissa valikoissa. Pidä tässä asennossa painiketta painettuna palataksesi senhetkisen valikon alkuun. Jos painat ja pidät painiketta painettuna, poistut tästä valikosta ja palaat takaisin YLEISTEN SUKELLUSPARAMETRIEN SÄÄTÖ: SET DATA Tässä valikossa voit säätää yleisiä valittuja parametreja. MAKEA/SUOLAVESI METRIT-CELSIUSASTEET/JALAT- FAHRENHEITASTEET JÄÄNNÖSTYPPIMÄÄRÄN NOLLAUS Selaa läpi päävalikon ja siirry SET DATAkohtaan. Päästäksesi SET DATA-valikkoon, paina ja pidä painiketta alaspainettuna. Joko FRESH (makea) tai SALT (suola) ilmestyy näyttöön. SET DATA FRESH / SALT Varmistaaksesi maksimitarkkuuden, PUCK täytyy ohjelmoida joko makealle vedelle ( Fresh ) tai merivedelle ( Salt ), tilanteen mukaan. Tarkista tämä asetus usein, erityisesti jos käytät tätä instrumenttia eri ympäristöissä (järvi, meri, uima-allas). siirtyäksesi asetusten muutostilaan. Paina painiketta valitaksesi haluamasi tilan. vahvistaaksesi valintasi. Paina painiketta siirtyäksesi seuraavaan valintaan. Ennen sukellusta, varmista että olet säätänyt oikein kaikki mittayksiköt. Väärät säädöt voivat aiheuttaa sekaannusta sukelluksen aikana ja näin ollen johtaa virheisiin veden alla. SET DATA - C METERS / F FEET Voit valita haluamasi mittayksikön: metrinen ( C ja m) tai keisarillinen ( F ja ft). siirtyäksesi asetusten muutostilaan. Paina painiketta valitaksesi haluamasi mittayksikön. vahvistaaksesi valintasi. Paina painiketta siirtyäksesi seuraavaan valintaan. SET DATA - DELETE TISSUE Tämä vaihtoehto on tarkoitettu ainoastaan erittäin kokeneille sukeltajille. Jäännöstyppimuistin nollauksen jälkeen laitetta ei voi käyttää uusintasukellusten tekemiseen. Tämän toimituksen jälkeen, älä sukella PUCKIN kanssa, jos olet jo sukeltanut edellisten 24 tunnin aikana. Käytä tätä toimintoa nollataksesi jäännöstyppimuistin. Set DATA-tilassa, aseta näytölle sana DELETE (Kuva 5). Kuva 5 päästäksesi asetukseen; NO alkaa vilkkumaan. Paina painiketta muuttaaksesi valintaa. Poistaaksesi kudoksiin keräytyneen jäännöstypen määrän ilmoittavan arvon, pidä painiketta painettuna kun YES ilmestyy. Jos et halua poistaa kudoksiin keräytyneen jäännöstypen määrän ilmoittavaa arvoa, paina ja pidä painiketta painettuna kun NO ilmestyy. SUKELLUSPARAMETRIEN SÄÄTÖ: SET MODE SET MODESSA voit määritellä erityiset parametrit suunnittelemaasi sukellusta varten. Kun SET MODE ilmestyy, paina ja pidä painiketta alaspainettuna päästäksesi valikkoon. Senhetkinen asetus ilmestyy näytölle: AIR EAN BOTTOM TIME Tässä vaiheessa voit päättää pitää senhetkisen sukellustilan tai valita toisen. muuttaaksesi haluamaasi sukellustyyppiä. Viimeinen toimintatila alkaa vilkkumaan (Kuva 6). Kuva 7 Kun näyttöön ilmestyy haluamasi sukellustyyppi, paina ja pidä painiketta alaspainettuna. Tämä tallentaa valitun tilan. Paina painiketta siirtyäksesi seuraaviin asetuksiin. Jos olet saattanut päätökseen EAN sukelluksen ja haluat tehdä toisen sukelluksen ilmalla, ohjelmoi tietokone EAN :iin O 2 21%:ssa. Näin tehden %CNS laskelma jää aktiiviseksi. AIR Tässä tilassa voit asettaa: Fast Asc (Hallitsematon nousu) Korkeus merenpinnasta Äänihälytykset SET - AIR - HENKILÖKOHTAINEN KORJAUSKERROIN PUCK sallii ylimääräisen henkilökohtaisen turvallisuustekijän asetuksen, joka tekee tietokoneestasi konservatiivisemman. Kokemattomien sukeltajien tulisi käyttää henkilökohtaista korjauskerrointa rasittavissa sukelluksissa tai sukellettaessa pitkän tauon jälkeen. PF 0 ohjelma ei lisää turvallisuusmarginaaleja. Käynnistettäessä näytölle ilmestyy senhetkinen henkilökohtainen korjauskerroin. Se voi olla PF0, PF1, tai PF2. Muuttaaksesi haluamaasi arvoa, paina ja pidä painiketta alaspainettuna kun PF-kirjaimet ilmestyvät näytölle (Kuva 8). Kuva 8 PF-kirjainten vieressä oleva numero vilkkuu. Jos valittu arvo on PF1 tai PF2, kuvake ilmestyy ja jää näkyville koko sukelluksen ajaksi ja osoittaa, että henkilökohtainen korjauskerroin on toiminnassa ja millä tasolla (Kuva 9). Kuva 6 Paina painiketta selataksesi läpi kolmen sukellustilavaihtoehdon (Kuva 7). Kuva 9 5

6 Puck Sukellustietokone Paina painiketta valitaksesi haluamasi korjauskertoimen. tallentaaksesi muutokset ja siirtyäksesi seuraavaan asetukseen. SET AIR - FAST ASC Tämä toiminto mahdollistaa tai estää Stop toiminnon hallitsemattoman nousun sattuessa, ehkäistäkseen liian nopean nousun seurauksena syntyvän sukellustietokoneen toimintahäiriön. Tämä toiminta voi olla hyödyksi kouluttajille, harjoiteltaessa hätänousuja. jos haluat muuttaa asetusta (Kuva 10). Kuva 10 Senhetkinen valinta ( ON tai OFF ) vilkkuu: ON osoittaa, että toiminto on päällä. OFF osoittaa, että toiminto on pois päältä. Paina painiketta valitaksesi haluamasi toiminnon. tallentaaksesi valintasi. nopea nousu lisää sukeltajantaudin riskiä (DCS). Tämä toiminto on tarkoitettu ainoastaan erittäin kokeneille sukeltajille, jotka ottavat täyden vastuun Stop -toiminnon estämisestä aiheutuvista seurauksista hallitsemattomalle nousulle. SET AIR - ALTITUDE Kun tämä kohde on valittuna, se näyttää senhetkisen korkeusohjelman (P0, P1, P2, P3). Asettaaksesi haluamasi valinnan, kun ALT - sana ilmestyy näkyviin, paina ja pidä painiketta alaspainettuna (Kuva 11). Kuva 11 Korkeusohjelmat: P0 (0-700 m) ( ft) P1 ( m) ( ft) P2 ( m) ( ft) P3 ( m) ( ft) Sana ALT ja maksimia korkeusohjelmaa vastaava numero vilkkuvat. Paina painiketta muuttaaksesi haluamaasi korkeutta. vahvistaaksesi valintasi. Paina painiketta siirtyäksesi seuraavaan valintaan. Tätä ohjelmointia ei voi muuttaa sukelluksen aikana. Tästä johtuen, tarkista huolellisesti kaikki asetukset ennen veden alle menoa. Älä sukella vuoristojärvissä ennen kuin olet tarkastanut, että oikea korkeusohjelma on valittu. SET AIR - AL BEEP Tämä toiminto mahdollistaa tai estää äänihälytykset. Asettaaksesi haluamasi valinnan, kun AL-BEEB -viesti ilmestyy näkyviin, paina ja pidä painiketta alaspainettuna. ON tai OFF vilkkuu. Paina painiketta muuttaaksesi asetusta. vahvistaaksesi valintasi. Syväpysähdysten äänihälytys pysyy aina päällä. Ainoastaan kokeneet sukeltajat voivat kytkeä äänihälytykset pois päältä. Sukeltajat ottavat täyden vastuun näin tehdessään. EAN Tässä tilassa voit asettaa: Fast Asc (Hallitsematon nousu) Korkeus merenpinnasta Äänihälytykset Happipitoisuus (%O2) seoksessa Maksimi O 2 osittaispaine (PPO 2 ) EAN - seoksella suoritettavien sukelluksien yleisparametrit vastaavat paineilmalla (AIR) suoritettavien sukelluksien parametreja, niihin lisättynä happiprosentti ja happiprosentin korkein osittainen paine. Tämän vuoksi lue huolellisesti Set Mode - AIR - kappale ennen kuin jatkat eteenpäin. Happirikastettujen seosten käyttö altistaa sukeltajan useille paineilman käyttöön liittyville vaaroille. Sukeltajan tulee olla selvillä vaaroista ja ymmärtää miten niitä voidaan ehkäistä. Älä käytä hengitysilmaseoksia, joiden happipitoisuus ylittää 50%. Hengitysilman happipitoisuuden oikea asetus on erityisen tärkeää varmistettaessa seuraavien lukemien virheettömyys: Jäljellä oleva suoranousuaika Etappipysähdysten ajat Hälytys ylitettäessä PPO 2 : n hyväksytty enimmäisarvo. SET - EAN - %O 2 Hengitysseoksen happipitoisuus voidaan asettaa 21% - 50% välille, lisäämällä 1 % kerrallaan. Asettaaksesi haluamasi valinnan, kun happipitoisuusprosentti ilmestyy näkyviin, paina ja pidä painiketta alaspainettuna (Kuva 12). Kuva 12 Happipitoisuusprosentti vilkkuu. Paina painiketta lisätäksesi arvoa. asettaaksesi valitsemasi arvon. Paina painiketta siirtyäksesi seuraavaan asetukseen. Set - EAN - PPO 2 PUCK hälyttää kun hapen osittainen paine saavuttaa ennakolta asetetun rajan. Rajaa voidaan vaihdella 1.2 bar:in minimiarvosta 1.6. bar:in maksimiarvoon, lisäämällä 0.1 bar:ia kerrallaan. Kyseisen arvon vaihtuessa, PUCK näyttää suurimman sukellussyvyyden happipitoisuuteen ja suurimpaan osittaiseen ohjelmoituun paineeseen nähden. Asettaaksesi haluamasi valinnan, kun PPO 2 ilmestyy näkyviin, paina ja pidä painiketta alaspainettuna (Kuva 13). Kuva 13 6

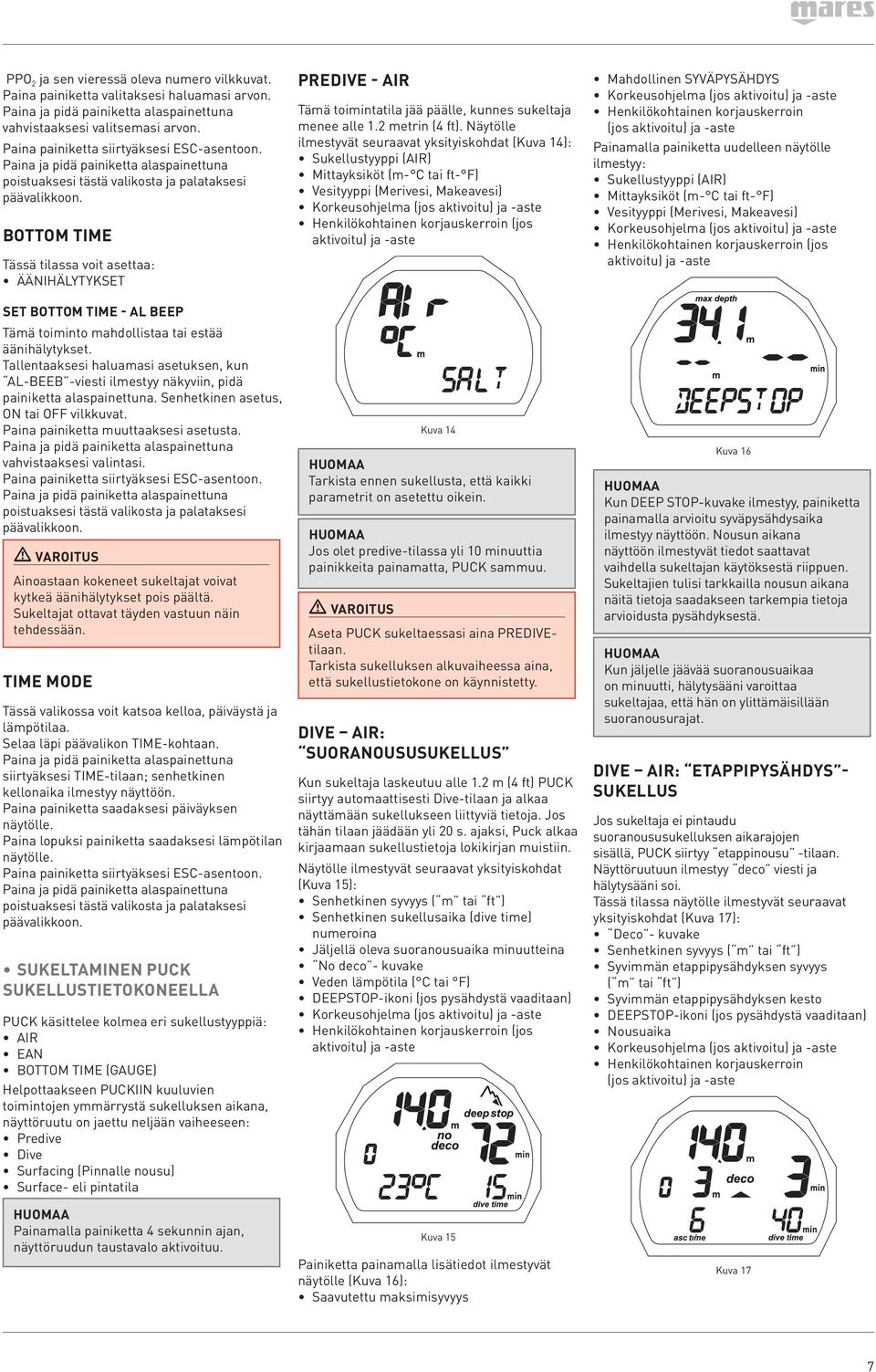

7 PPO 2 ja sen vieressä oleva numero vilkkuvat. Paina painiketta valitaksesi haluamasi arvon. vahvistaaksesi valitsemasi arvon. BOTTOM TIME Tässä tilassa voit asettaa: ÄÄNIHÄLYTYKSET SET BOTTOM TIME - AL BEEP Tämä toiminto mahdollistaa tai estää äänihälytykset. Tallentaaksesi haluamasi asetuksen, kun AL BEEB -viesti ilmestyy näkyviin, pidä painiketta alaspainettuna. Senhetkinen asetus, ON tai OFF vilkkuvat. Paina painiketta muuttaaksesi asetusta. vahvistaaksesi valintasi. Ainoastaan kokeneet sukeltajat voivat kytkeä äänihälytykset pois päältä. Sukeltajat ottavat täyden vastuun näin tehdessään. TIME MODE Tässä valikossa voit katsoa kelloa, päiväystä ja lämpötilaa. Selaa läpi päävalikon TIME-kohtaan. siirtyäksesi TIME-tilaan; senhetkinen kellonaika ilmestyy näyttöön. Paina painiketta saadaksesi päiväyksen näytölle. Paina lopuksi painiketta saadaksesi lämpötilan näytölle. SUKELTAMINEN PUCK SUKELLUSTIETOKONEELLA PUCK käsittelee kolmea eri sukellustyyppiä: AIR EAN BOTTOM TIME (GAUGE) Helpottaakseen PUCKIIN kuuluvien toimintojen ymmärrystä sukelluksen aikana, näyttöruutu on jaettu neljään vaiheeseen: Predive Dive Surfacing (Pinnalle nousu) Surface- eli pintatila Painamalla painiketta 4 sekunnin ajan, näyttöruudun taustavalo aktivoituu. PREDIVE - AIR tämä toimintatila jää päälle, kunnes sukeltaja menee alle 1.2 metrin (4 ft). Näytölle ilmestyvät seuraavat yksityiskohdat (Kuva 14): Sukellustyyppi (AIR) Mittayksiköt (m- C tai ft- F) Vesityyppi (Merivesi, Makeavesi) Kuva 14 Tarkista ennen sukellusta, että kaikki parametrit on asetettu oikein. Jos olet predive-tilassa yli 10 minuuttia painikkeita painamatta, PUCK sammuu. Aseta PUCK sukeltaessasi aina PREDIVEtilaan. Tarkista sukelluksen alkuvaiheessa aina, että sukellustietokone on käynnistetty. DIVE AIR: SUORANOUSUSUKELLUS Kun sukeltaja laskeutuu alle 1.2 m (4 ft) PUCK siirtyy automaattisesti Dive-tilaan ja alkaa näyttämään sukellukseen liittyviä tietoja. Jos tähän tilaan jäädään yli 20 s. ajaksi, Puck alkaa kirjaamaan sukellustietoja lokikirjan muistiin. Näytölle ilmestyvät seuraavat yksityiskohdat (Kuva 15): Senhetkinen syvyys ( m tai ft ) Senhetkinen sukellusaika (dive time) numeroina Jäljellä oleva suoranousuaika minuutteina No deco - kuvake Veden lämpötila ( C tai F) DEEPSTOP-ikoni (jos pysähdystä vaaditaan) Kuva 15 Painiketta painamalla lisätiedot ilmestyvät näytölle (Kuva 16): Saavutettu maksimisyvyys Mahdollinen SYVÄPYSÄHDYS (jos ilmestyy: Sukellustyyppi (AIR) Mittayksiköt (m- C tai ft- F) Vesityyppi (Merivesi, Makeavesi) Kuva 16 Kun DEEP STOP-kuvake ilmestyy, painiketta painamalla arvioitu syväpysähdysaika ilmestyy näyttöön. Nousun aikana näyttöön ilmestyvät tiedot saattavat vaihdella sukeltajan käytöksestä riippuen. Sukeltajien tulisi tarkkailla nousun aikana näitä tietoja saadakseen tarkempia tietoja arvioidusta pysähdyksestä. Kun jäljelle jäävää suoranousuaikaa on minuutti, hälytysääni varoittaa sukeltajaa, että hän on ylittämäisillään suoranousurajat. DIVE AIR: ETAPPIPYSÄHDYS - SUKELLUS Jos sukeltaja ei pintaudu suoranoususukelluksen aikarajojen sisällä, PUCK siirtyy etappinousu -tilaan. Näyttöruutuun ilmestyy deco viesti ja hälytysääni soi. Tässä tilassa näytölle ilmestyvät seuraavat yksityiskohdat (Kuva 17): Deco - kuvake Senhetkinen syvyys ( m tai ft ) Syvimmän etappipysähdyksen syvyys ( m tai ft ) Syvimmän etappipysähdyksen kesto DEEPSTOP-ikoni (jos pysähdystä vaaditaan) Nousuaika (jos Kuva 17 7

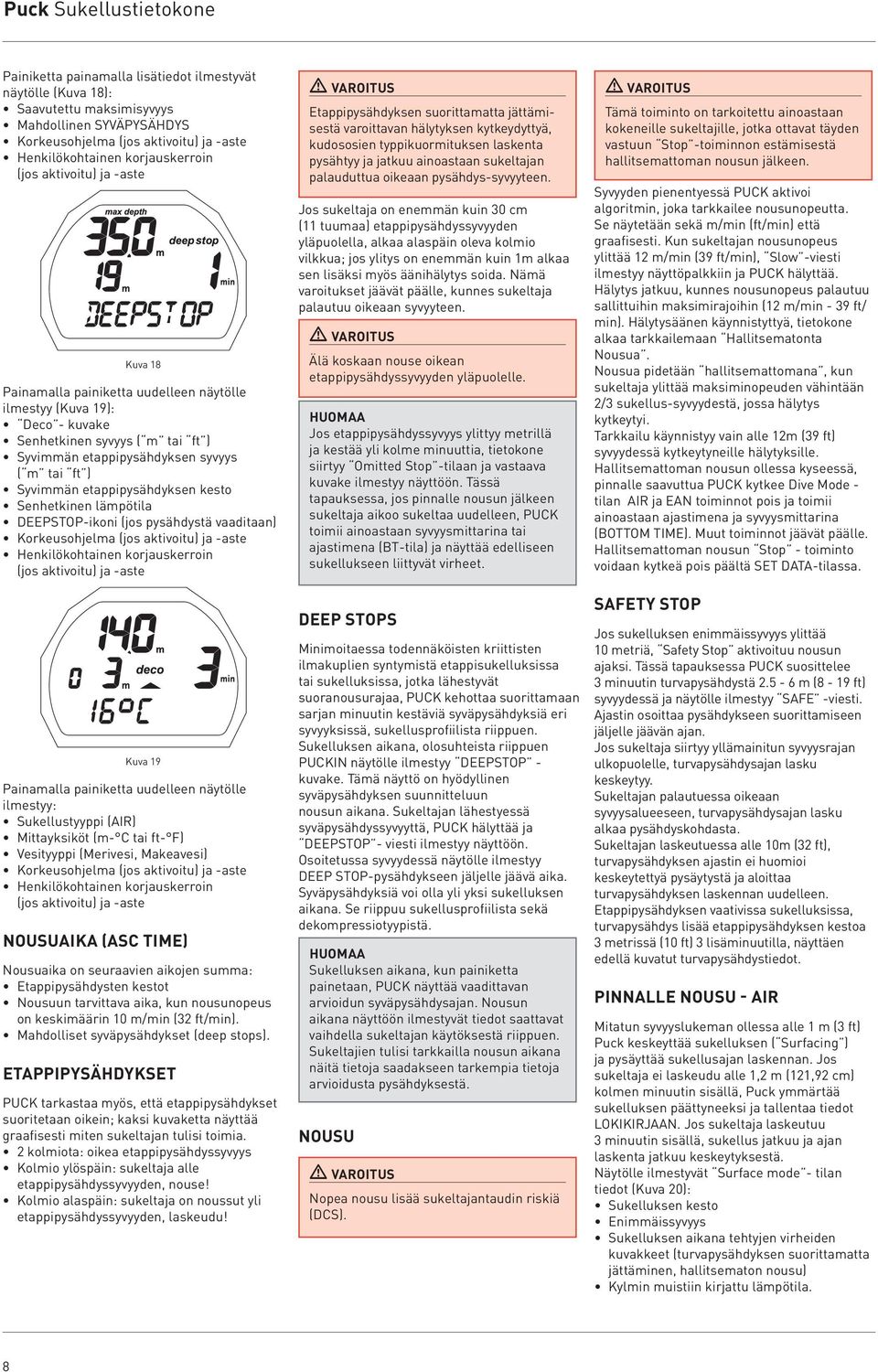

8 Puck Sukellustietokone Painiketta painamalla lisätiedot ilmestyvät näytölle (Kuva 18): Saavutettu maksimisyvyys Mahdollinen SYVÄPYSÄHDYS (jos Kuva 18 ilmestyy (Kuva 19): Deco - kuvake Senhetkinen syvyys ( m tai ft ) Syvimmän etappipysähdyksen syvyys ( m tai ft ) Syvimmän etappipysähdyksen kesto Senhetkinen lämpötila DEEPSTOP-ikoni (jos pysähdystä vaaditaan) (jos Kuva 19 ilmestyy: Sukellustyyppi (AIR) Mittayksiköt (m- C tai ft- F) Vesityyppi (Merivesi, Makeavesi) (jos NOUSUAIKA (ASC TIME) Nousuaika on seuraavien aikojen summa: Etappipysähdysten kestot Nousuun tarvittava aika, kun nousunopeus on keskimäärin 10 m/min (32 ft/min). Mahdolliset syväpysähdykset (deep stops). ETAPPIPYSÄHDYKSET PUCK tarkastaa myös, että etappipysähdykset suoritetaan oikein; kaksi kuvaketta näyttää graafisesti miten sukeltajan tulisi toimia. 2 kolmiota: oikea etappipysähdyssyvyys Kolmio ylöspäin: sukeltaja alle etappipysähdyssyvyyden, nouse! Kolmio alaspäin: sukeltaja on noussut yli etappipysähdyssyvyyden, laskeudu! Etappipysähdyksen suorittamatta jättämisestä varoittavan hälytyksen kytkeydyttyä, kudososien typpikuormituksen laskenta pysähtyy ja jatkuu ainoastaan sukeltajan palauduttua oikeaan pysähdys-syvyyteen. Jos sukeltaja on enemmän kuin 30 cm (11 tuumaa) etappipysähdyssyvyyden yläpuolella, alkaa alaspäin oleva kolmio vilkkua; jos ylitys on enemmän kuin 1m alkaa sen lisäksi myös äänihälytys soida. Nämä varoitukset jäävät päälle, kunnes sukeltaja palautuu oikeaan syvyyteen. Älä koskaan nouse oikean etappipysähdyssyvyyden yläpuolelle. Jos etappipysähdyssyvyys ylittyy metrillä ja kestää yli kolme minuuttia, tietokone siirtyy Omitted Stop -tilaan ja vastaava kuvake ilmestyy näyttöön. Tässä tapauksessa, jos pinnalle nousun jälkeen sukeltaja aikoo sukeltaa uudelleen, PUCK toimii ainoastaan syvyysmittarina tai ajastimena (BT-tila) ja näyttää edelliseen sukellukseen liittyvät virheet. DEEP STOPS Minimoitaessa todennäköisten kriittisten ilmakuplien syntymistä etappisukelluksissa tai sukelluksissa, jotka lähestyvät suoranousurajaa, PUCK kehottaa suorittamaan sarjan minuutin kestäviä syväpysähdyksiä eri syvyyksissä, sukellusprofiilista riippuen. Sukelluksen aikana, olosuhteista riippuen PUCKIN näytölle ilmestyy DEEPSTOP - kuvake. Tämä näyttö on hyödyllinen syväpysähdyksen suunnitteluun nousun aikana. Sukeltajan lähestyessä syväpysähdyssyvyyttä, PUCK hälyttää ja DEEPSTOP - viesti ilmestyy näyttöön. Osoitetussa syvyydessä näytölle ilmestyy DEEP STOP-pysähdykseen jäljelle jäävä aika. Syväpysähdyksiä voi olla yli yksi sukelluksen aikana. Se riippuu sukellusprofiilista sekä dekompressiotyypistä. Sukelluksen aikana, kun painiketta painetaan, PUCK näyttää vaadittavan arvioidun syväpysähdysajan. Nousun aikana näyttöön ilmestyvät tiedot saattavat vaihdella sukeltajan käytöksestä riippuen. Sukeltajien tulisi tarkkailla nousun aikana näitä tietoja saadakseen tarkempia tietoja arvioidusta pysähdyksestä. NOUSU Nopea nousu lisää sukeltajantaudin riskiä (DCS). Tämä toiminto on tarkoitettu ainoastaan kokeneille sukeltajille, jotka ottavat täyden vastuun Stop -toiminnon estämisestä hallitsemattoman nousun jälkeen. Syvyyden pienentyessä PUCK aktivoi algoritmin, joka tarkkailee nousunopeutta. Se näytetään sekä m/min (ft/min) että graafisesti. Kun sukeltajan nousunopeus ylittää 12 m/min (39 ft/min), Slow -viesti ilmestyy näyttöpalkkiin ja PUCK hälyttää. Hälytys jatkuu, kunnes nousunopeus palautuu sallittuihin maksimirajoihin (12 m/min - 39 ft/ min). Hälytysäänen käynnistyttyä, tietokone alkaa tarkkailemaan Hallitsematonta Nousua. Nousua pidetään hallitsemattomana, kun sukeltaja ylittää maksiminopeuden vähintään 2/3 sukellus-syvyydestä, jossa hälytys kytkeytyi. Tarkkailu käynnistyy vain alle 12m (39 ft) syvyydessä kytkeytyneille hälytyksille. Hallitsemattoman nousun ollessa kyseessä, pinnalle saavuttua PUCK kytkee Dive Mode - tilan AIR ja EAN toiminnot pois ja toimii ainoastaan ajastimena ja syvyysmittarina (BOTTOM TIME). Muut toiminnot jäävät päälle. Hallitsemattoman nousun Stop - toiminto voidaan kytkeä pois päältä SET DATA-tilassa. SAFETY STOP Jos sukelluksen enimmäissyvyys ylittää 10 metriä, Safety Stop aktivoituu nousun ajaksi. Tässä tapauksessa PUCK suosittelee 3 minuutin turvapysähdystä m (8-19 ft) syvyydessä ja näytölle ilmestyy SAFE -viesti. Ajastin osoittaa pysähdykseen suorittamiseen jäljelle jäävän ajan. Jos sukeltaja siirtyy yllämainitun syvyysrajan ulkopuolelle, turvapysähdysajan lasku keskeytyy. Sukeltajan palautuessa oikeaan syvyysalueeseen, turvapysähdysajan lasku alkaa pysähdyskohdasta. Sukeltajan laskeutuessa alle 10m (32 ft), turvapysähdyksen ajastin ei huomioi keskeytettyä pysäytystä ja aloittaa turvapysähdyksen laskennan uudelleen. Etappipysähdyksen vaativissa sukelluksissa, turvapysähdys lisää etappipysähdyksen kestoa 3 metrissä (10 ft) 3 lisäminuutilla, näyttäen edellä kuvatut turvapysähdystiedot. PINNALLE NOUSU - AIR Mitatun syvyyslukeman ollessa alle 1 m (3 ft) Puck keskeyttää sukelluksen ( Surfacing ) ja pysäyttää sukellusajan laskennan. Jos sukeltaja ei laskeudu alle 1,2 m (121,92 cm) kolmen minuutin sisällä, Puck ymmärtää sukelluksen päättyneeksi ja tallentaa tiedot LOKIKIRJAAN. Jos sukeltaja laskeutuu 3 minuutin sisällä, sukellus jatkuu ja ajan laskenta jatkuu keskeytyksestä. Näytölle ilmestyvät Surface mode - tilan tiedot (Kuva 20): Sukelluksen kesto Enimmäissyvyys Sukelluksen aikana tehtyjen virheiden kuvakkeet (turvapysähdyksen suorittamatta jättäminen, hallitsematon nousu) Kylmin muistiin kirjattu lämpötila. 8

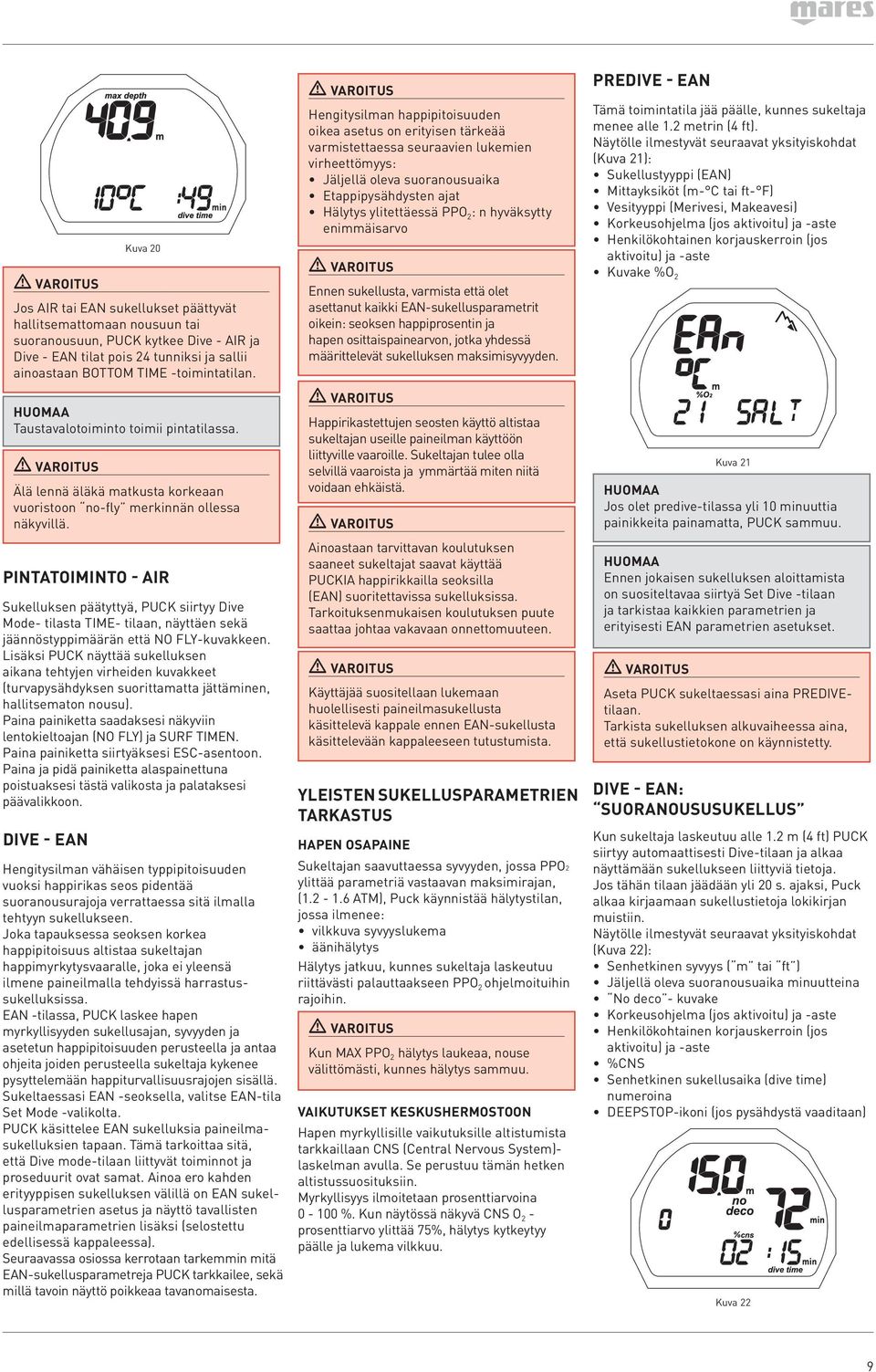

9 Kuva 20 Jos AIR tai EAN sukellukset päättyvät hallitsemattomaan nousuun tai suoranousuun, PUCK kytkee Dive - AIR ja Dive - EAN tilat pois 24 tunniksi ja sallii ainoastaan BOTTOM TIME -toimintatilan. Taustavalotoiminto toimii pintatilassa. Älä lennä äläkä matkusta korkeaan vuoristoon no-fly merkinnän ollessa näkyvillä. PINTATOIMINTO - AIR Sukelluksen päätyttyä, PUCK siirtyy Dive Mode- tilasta TIME- tilaan, näyttäen sekä jäännöstyppimäärän että NO FLY-kuvakkeen. Lisäksi PUCK näyttää sukelluksen aikana tehtyjen virheiden kuvakkeet (turvapysähdyksen suorittamatta jättäminen, hallitsematon nousu). Paina painiketta saadaksesi näkyviin lentokieltoajan (NO FLY) ja SURF TIMEN. DIVE - EAN Hengitysilman vähäisen typpipitoisuuden vuoksi happirikas seos pidentää suoranousurajoja verrattaessa sitä ilmalla tehtyyn sukellukseen. Joka tapauksessa seoksen korkea happipitoisuus altistaa sukeltajan happimyrkytysvaaralle, joka ei yleensä ilmene paineilmalla tehdyissä harrastussukelluksissa. EAN -tilassa, PUCK laskee hapen myrkyllisyyden sukellusajan, syvyyden ja asetetun happipitoisuuden perusteella ja antaa ohjeita joiden perusteella sukeltaja kykenee pysyttelemään happiturvallisuusrajojen sisällä. Sukeltaessasi EAN -seoksella, valitse EAN-tila Set Mode -valikolta. PUCK käsittelee EAN sukelluksia paineilmasukelluksien tapaan. Tämä tarkoittaa sitä, että Dive mode-tilaan liittyvät toiminnot ja proseduurit ovat samat. Ainoa ero kahden erityyppisen sukelluksen välillä on EAN sukellusparametrien asetus ja näyttö tavallisten paineilmaparametrien lisäksi (selostettu edellisessä kappaleessa). Seuraavassa osiossa kerrotaan tarkemmin mitä EAN-sukellusparametreja PUCK tarkkailee, sekä millä tavoin näyttö poikkeaa tavanomaisesta. Hengitysilman happipitoisuuden oikea asetus on erityisen tärkeää varmistettaessa seuraavien lukemien virheettömyys: Jäljellä oleva suoranousuaika Etappipysähdysten ajat Hälytys ylitettäessä PPO 2 : n hyväksytty enimmäisarvo Ennen sukellusta, varmista että olet asettanut kaikki EAN-sukellusparametrit oikein: seoksen happiprosentin ja hapen osittaispainearvon, jotka yhdessä määrittelevät sukelluksen maksimisyvyyden. Happirikastettujen seosten käyttö altistaa sukeltajan useille paineilman käyttöön liittyville vaaroille. Sukeltajan tulee olla selvillä vaaroista ja ymmärtää miten niitä voidaan ehkäistä. Ainoastaan tarvittavan koulutuksen saaneet sukeltajat saavat käyttää PUCKIA happirikkailla seoksilla (EAN) suoritettavissa sukelluksissa. Tarkoituksenmukaisen koulutuksen puute saattaa johtaa vakavaan onnettomuuteen. Käyttäjää suositellaan lukemaan huolellisesti paineilmasukellusta käsittelevä kappale ennen EAN-sukellusta käsittelevään kappaleeseen tutustumista. YLEISTEN SUKELLUSPARAMETRIEN TARKASTUS HAPEN OSAPAINE Sukeltajan saavuttaessa syvyyden, jossa PPO2 ylittää parametriä vastaavan maksimirajan, ( ATM), Puck käynnistää hälytystilan, jossa ilmenee: vilkkuva syvyyslukema äänihälytys Hälytys jatkuu, kunnes sukeltaja laskeutuu riittävästi palauttaakseen PPO 2 ohjelmoituihin rajoihin. Kun MAX PPO 2 hälytys laukeaa, nouse välittömästi, kunnes hälytys sammuu. VAIKUTUKSET KESKUSHERMOSTOON Hapen myrkyllisille vaikutuksille altistumista tarkkaillaan CNS (Central Nervous System)- laskelman avulla. Se perustuu tämän hetken altistussuosituksiin. Myrkyllisyys ilmoitetaan prosenttiarvoina %. Kun näytössä näkyvä CNS O 2 - prosenttiarvo ylittää 75%, hälytys kytkeytyy päälle ja lukema vilkkuu. PREDIVE - EAN Tämä toimintatila jää päälle, kunnes sukeltaja menee alle 1.2 metrin (4 ft). Näytölle ilmestyvät seuraavat yksityiskohdat (Kuva 21): Sukellustyyppi (EAN) Mittayksiköt (m- C tai ft- F) Vesityyppi (Merivesi, Makeavesi) kuvake %O 2 Kuva 21 Jos olet predive-tilassa yli 10 minuuttia painikkeita painamatta, PUCK sammuu. Ennen jokaisen sukelluksen aloittamista on suositeltavaa siirtyä Set Dive -tilaan ja tarkistaa kaikkien parametrien ja erityisesti EAN parametrien asetukset. Aseta PUCK sukeltaessasi aina PREDIVEtilaan. Tarkista sukelluksen alkuvaiheessa aina, että sukellustietokone on käynnistetty. DIVE - EAN: SUORANOUSUSUKELLUS Kun sukeltaja laskeutuu alle 1.2 m (4 ft) PUCK siirtyy automaattisesti Dive-tilaan ja alkaa näyttämään sukellukseen liittyviä tietoja. Jos tähän tilaan jäädään yli 20 s. ajaksi, Puck alkaa kirjaamaan sukellustietoja lokikirjan muistiin. Näytölle ilmestyvät seuraavat yksityiskohdat (Kuva 22): Senhetkinen syvyys ( m tai ft ) Jäljellä oleva suoranousuaika minuutteina No deco - kuvake %CNS Senhetkinen sukellusaika (dive time) numeroina DEEPSTOP-ikoni (jos pysähdystä vaaditaan) Kuva 22 9

10 Puck Sukellustietokone Painiketta painamalla näytölle ilmestyy: Saavutettu maksimisyvyys Mahdollinen SYVÄPYSÄHDYS ilmestyy: Senhetkinen syvyys ( m tai ft ) Jäljellä oleva suoranousuaika minuutteina No deco - kuvake Veden lämpötila ( C tai F) ilmestyy: Sukellustyyppi (EAN) Mittayksiköt (m- C tai ft- F) Vesityyppi (Merivesi, Makeavesi) %O 2 Painamalla painiketta 4 sekunnin ajan, näyttöruudun taustavalo aktivoituu. Kuva 24 ilmestyy (Kuva 25): Deco - kuvake Senhetkinen syvyys ( m tai ft ) Syvimmän etappipysähdyksen syvyys ( m tai ft ) Syvimmän etappipysähdyksen kesto Senhetkinen lämpötila DEEPSTOP-ikoni (jos pysähdystä vaaditaan) PINNALLE NOUSU - EAN Mitatun syvyyslukeman ollessa alle 1 m (3 ft) Puck keskeyttää sukelluksen ( Surfacing ) ja pysäyttää sukellusajan laskennan. Jos sukeltaja ei laskeudu alle 1.2 m (4 ft) kolmen minuutin sisällä, Puck ymmärtää sukelluksen päättyneeksi ja tallentaa tiedot LOKIKIRJAAN. Jos sukeltaja laskeutuu 3 minuutin sisällä, sukellus jatkuu ja ajan laskenta jatkuu keskeytyksestä. Näytölle ilmestyvät Surface mode - tilan tiedot (Kuva 26): Sukelluksen kesto Enimmäissyvyys Sukelluksen aikana tehtyjen virheiden kuvakkeet (turvapysähdyksen suorittamatta jättäminen, hallitsematon nousu) % CNS:n näyttö DIVE - EAN: ETAPPIPYSÄHDYS - SUKELLUS Jos sukeltaja ei pintaudu suoranoususukelluksen aikarajojen sisällä, PUCK siirtyy etappinousu -tilaan. Näyttöruutuun ilmestyy deco viesti ja hälytysääni soi. Tässä tilassa näytölle ilmestyvät seuraavat yksityiskohdat (Kuva 23): Deco - kuvake Senhetkinen syvyys ( m tai ft ) Syvimmän etappipysähdyksen syvyys ( m tai ft ) Syvimmän etappipysähdyksen kesto DEEPSTOP-ikoni (jos pysähdystä vaaditaan) Nousuaika %CNS Senhetkinen sukellusaika (dive time) numeroina Kuva 23 Painamalla painiketta näytölle ilmestyy (Kuva 24): Saavutettu maksimisyvyys DEEPSTOP-kuvake Mahdollinen SYVÄPYSÄHDYS (jos Kuva 25 ilmestyy: Sukellustyyppi (EAN) Mittayksiköt (m- C tai ft- F) Vesityyppi (Merivesi, Makeavesi) %O 2 Sukelluksen aikana, kun painiketta painetaan, PUCK näyttää vaadittavan arvioidun syväpysähdysajan. Nousun aikana näyttöön ilmestyvät tiedot saattavat vaihdella sukeltajan käytöksestä riippuen. Sukeltajien tulisi tarkkailla nousun aikana näitä tietoja saadakseen tarkempia tietoja arvioidusta pysähdyksestä. Ymmärtääkseen miten etappipysähdys suoritetaan EAN-sukelluksessa, käyttäjän tulisi lukea huolellisesti myös vastaavaa aihetta käsittelevä paineilmasukelluskappale. Jos olet saattanut päätökseen EAN sukelluksen ja haluat tehdä toisen sukelluksen ilmalla, ohjelmoi tietokone EAN :iin O 2 21%:ssa. Näin tehden %CNS laskelma jää aktiiviseksi. Kuva 26 Taustavalotoiminto on toiminnollinen pintatilassa. PINNALLE NOUSU-TILA EAN Sukelluksen päätyttyä, PUCK siirtyy Dive Mode- tilasta TIME- tilaan, näyttäen sekä jäännöstyppimäärän että NO FLY-kuvakkeen. Lisäksi PUCK näyttää sukelluksen aikana tehtyjen virheiden kuvakkeet (turvapysähdyksen suorittamatta jättäminen, hallitsematon nousu). Paina painiketta saadaksesi näkyviin lentokieltoajan (NO FLY), SURF TIMEN ja %CNS:n. DIVE - BOTTOM TIME (GAUGE) Tässä toiminnossa PUCK toimii elektronisena ajastimena ja syvyysmittarina, mutta ei laske suoranousurajoja eikä etappipysähdysaikoja. Suoranousurajojen tai oikeiden etappipysähdysaikojen suunnittelu on sen vuoksi täysin käyttäjän vastuulla. Näyttöruutuun ilmestyvät Predive- ja Surfacing -tilan yksityiskohdat vastaavat EAN-ja paineilmasukelluksen yhteydessä edellä kuvattuja yksityiskohtia. Dive mode-tilassa näkyvät tiedot (Kuva 27): Sukellusaika Nykyinen syvyys Nousunopeus 10

11 Kuva 27 Painamalla painiketta näytölle ilmestyy (Kuva 28): Lämpötila ( C tai F) Saavutettu maksimisyvyys Kuva 28 ilmestyy (Kuva 29): Sukellustyyppi (BT) Mittayksiköt (m- C tai ft- F) Vesityyppi (Merivesi, Makeavesi) Kuva 29 Aseta PUCK sukeltaessasi aina predivetilaan. Tarkista sukelluksen alkuvaiheessa aina, että sukellustietokone on käynnistetty. Painamalla painiketta 4 sekunnin ajan, näyttöruudun taustavalo aktivoituu. PINTATILA - BOTTOM TIME Kehon jäännöstypen poistoaika, lentovaroaika tai varoaika matkustettaessa korkeaan vuoristoon näytetään kuten Air- ja Nitroxsukelluksien yhteydessä (Kuva 30). Kuva 30 BOTTOM TIME HENKILÖKOHTAISELLA KORJAUSKERTOIMELLA Ilma- tai EAN-sukelluksia suoritettaessa saattaa syntyä seuraavat virheet: Kontrolloimaton nousu Tekemätön etappipysähdys Tässä tapauksessa PUCK estää Dive - AIR ja Dive - EAN toiminnot 24 tunniksi, mahdollistaen toiminnon ainoastaan BOTTOM TIME -tilassa, jatkaen sukelluksen aikana tehdyn ko. virheen näyttöä. PC -TILA Käyttämällä erityistä liitäntäyksikköä ja käyttöön varattua Windows ohjelmaa, voit siirtää kaikki tiedot PUCKIN lokikirjasta tietokoneelle. Puck ja tietokone kommunikoivat erityisen USB-liitäntäyksikön kautta (lisävaruste). Selaa läpi päävalikon PC-kohtaan (Kuva 31). Aseta Puck näyttöruutu alaspäin ja kytke liitäntä erityiseen porttiin. Lisätietoa on saatavilla erityisessä ohjelmistossa, jota vaaditaan PUCKIN kanssa kommunikoitaessa. Katso lisätietoja PUCKIN ja PC:n välisistä vuorovaikutusmahdollisuuksista ja lisävarusteista verkkosivuilta. Voit imuroida tarvittavan ohjelman ja päivitykset verkkosivulta. LOGBOOK LOGBOOK-tilaa käytetään muistissa olevien sukelluksien yksityiskohtien katselemiseen näytöllä. Sukellukset on järjestetty lokikirjan sivujen tavoin, numero 1 vastaa viimeisintä sukellusta, nro 2 sitä edeltävää jne. muistin täyttymiseen asti. Jos muisti on täynnä kun sukeltaja sukeltaa uudelleen, kaikkein vanhin sukellus poistuu ja vapauttaa muistia uudelle sukellustapahtumalle. Maksimitilavuus n. 40 sukellustuntia, sukellusprofiilin mittaus 20 s. välein. Selaa läpi päävalikon LOGBOOK-kohtaan. Pidä painiketta alaspainettuna siirtyäksesi LOGBOOK-tilaan. Lokikirjan ensimmäinen sivu sisältää tallennetut sukellukset (Kuva 33): saavutettu enimmäissyvyys kokonaissukellusaika (tunnit) suoritettujen sukelluksien kokonaismäärä alin kirjattu lämpötila Painiketta painamalla näyttöön ilmestyy tallennettujen sukellusten tiedot (ensimmäinen näyttöön ilmestyvä sukellus on viimeisin). valitaksesi ESC-asennon. Pidä tässä asennossa painiketta painettuna palataksesi Lokikirjan ensimmäisellä sivulla painiketta painamalla saat viimeisimpään tallennettuun sukellukseen liittyvät tiedot. BT -tilassa tehdyn sukelluksen jälkeen, siirtyminen AIR - tai EAN - tilaan estetään 24 tunniksi (voit ohittaa tämän esteen nollaamalla kudoksiin kerääntyneen jäännöstypen määrän SET DATA -valikossa). Tämä vaihtoehto on tarkoitettu ainoastaan erittäin kokeneille sukeltajille. Käyttäjät, jotka tyhjentävät jäännöstypen määrän muistista eivät voi käyttää instrumenttia toistuviin sukelluksiin. Älä sukella PUCK: illa jäännöstyppimuistin nollauksen jälkeen jos olet jo sukeltanut viimeisten 24 tunnin aikana. Kuva 31 siirtyäksesi PC-tilaan. PC -kirjaimet ilmestyvät keskelle näyttöruutua (Kuva 32). Kuva 32 Kuva 33 Lisätäksesi tallennuskapasiteettiä, katselun toiminnallisuutta ja tietojen käsittelyä, käytä tietokonetta USB-liitännällä (lisälaite). LOGBOOK - DIVE N Sukellukset on järjestetty numerojärjestykseen tuoreimmasta vanhimpaan. Näytölle ilmestyvät seuraavat yksityiskohdat: sukellustyyppi (AIR, EAN, BOTTOM TIME). peräkkäinen sukellusnumero vaihtoehtoinen sukelluksen alkamispäivä ja aika. 11

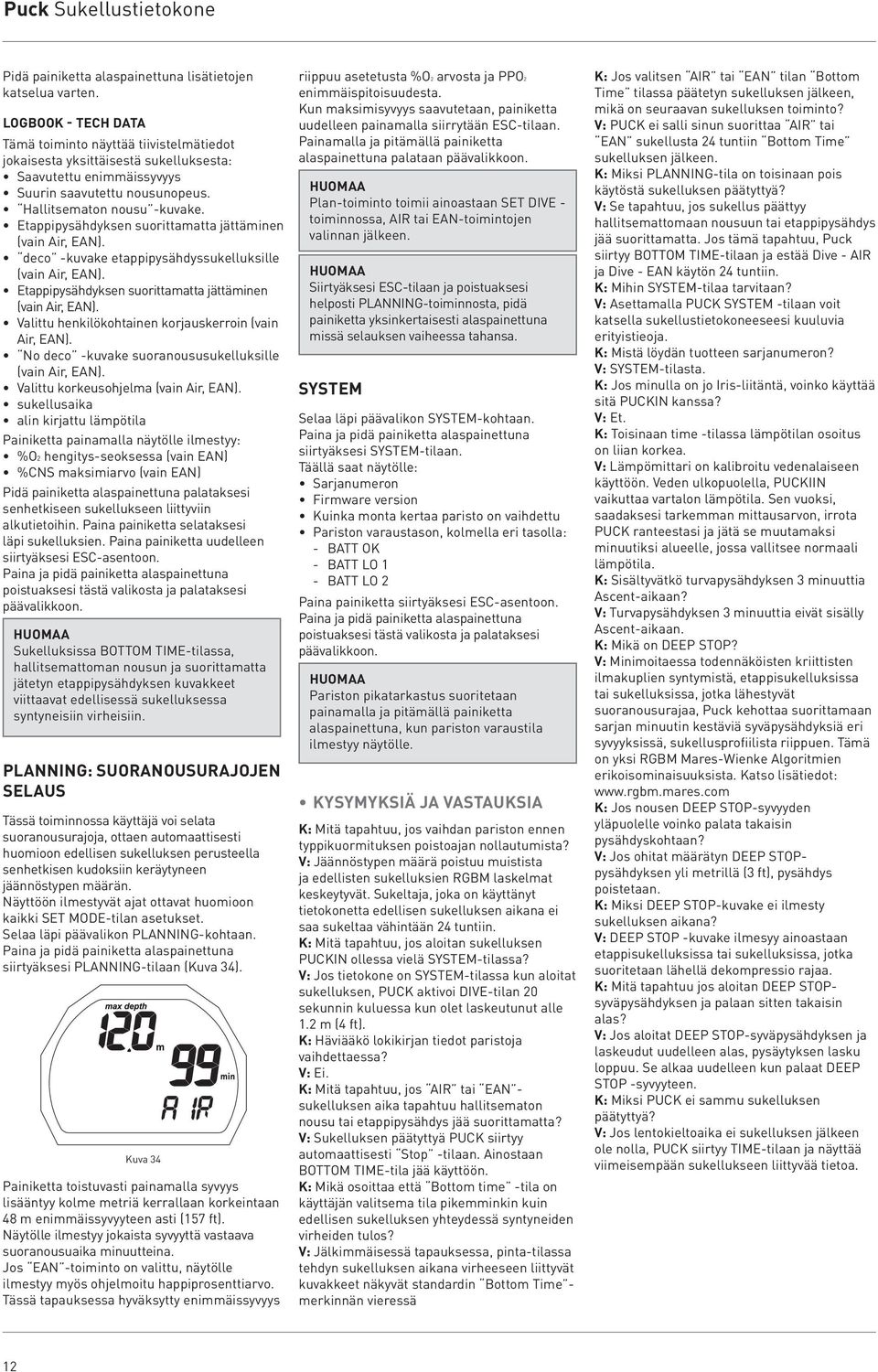

12 Puck Sukellustietokone Pidä painiketta alaspainettuna lisätietojen katselua varten. LOGBOOK - TECH DATA Tämä toiminto näyttää tiivistelmätiedot jokaisesta yksittäisestä sukelluksesta: Saavutettu enimmäissyvyys Suurin saavutettu nousunopeus. Hallitsematon nousu -kuvake. Etappipysähdyksen suorittamatta jättäminen (vain Air, EAN). deco -kuvake etappipysähdyssukelluksille (vain Air, EAN). Etappipysähdyksen suorittamatta jättäminen (vain Air, EAN). Valittu henkilökohtainen korjauskerroin (vain Air, EAN). No deco -kuvake suoranoususukelluksille (vain Air, EAN). Valittu korkeusohjelma (vain Air, EAN). sukellusaika alin kirjattu lämpötila Painiketta painamalla näytölle ilmestyy: %O2 hengitys-seoksessa (vain EAN) %CNS maksimiarvo (vain EAN) Pidä painiketta alaspainettuna palataksesi senhetkiseen sukellukseen liittyviin alkutietoihin. Paina painiketta selataksesi läpi sukelluksien. Paina painiketta uudelleen siirtyäksesi ESC-asentoon. Sukelluksissa BOTTOM TIME-tilassa, hallitsemattoman nousun ja suorittamatta jätetyn etappipysähdyksen kuvakkeet viittaavat edellisessä sukelluksessa syntyneisiin virheisiin. PLANNING: SUORANOUSURAJOJEN SELAUS Tässä toiminnossa käyttäjä voi selata suoranousurajoja, ottaen automaattisesti huomioon edellisen sukelluksen perusteella senhetkisen kudoksiin keräytyneen jäännöstypen määrän. Näyttöön ilmestyvät ajat ottavat huomioon kaikki SET MODE-tilan asetukset. Selaa läpi päävalikon PLANNING-kohtaan. siirtyäksesi PLANNING-tilaan (Kuva 34). Kuva 34 Painiketta toistuvasti painamalla syvyys lisääntyy kolme metriä kerrallaan korkeintaan 48 m enimmäissyvyyteen asti (157 ft). Näytölle ilmestyy jokaista syvyyttä vastaava suoranousuaika minuutteina. Jos EAN -toiminto on valittu, näytölle ilmestyy myös ohjelmoitu happiprosenttiarvo. Tässä tapauksessa hyväksytty enimmäissyvyys riippuu asetetusta %O2 arvosta ja PPO2 enimmäispitoisuudesta. Kun maksimisyvyys saavutetaan, painiketta uudelleen painamalla siirrytään ESC-tilaan. Painamalla ja pitämällä painiketta alaspainettuna palataan Plan-toiminto toimii ainoastaan SET DIVE - toiminnossa, AIR tai EAN-toimintojen valinnan jälkeen. Siirtyäksesi ESC-tilaan ja poistuaksesi helposti PLANNING-toiminnosta, pidä painiketta yksinkertaisesti alaspainettuna missä selauksen vaiheessa tahansa. SYSTEM Selaa läpi päävalikon SYSTEM-kohtaan. siirtyäksesi SYSTEM-tilaan. Täällä saat näytölle: Sarjanumeron Firmware version Kuinka monta kertaa paristo on vaihdettu Pariston varaustason, kolmella eri tasolla: - BATT OK - BATT LO 1 - BATT LO 2 Pariston pikatarkastus suoritetaan painamalla ja pitämällä painiketta alaspainettuna, kun pariston varaustila ilmestyy näytölle. KYSYMYKSIÄ JA VASTAUKSIA K: Mitä tapahtuu, jos vaihdan pariston ennen typpikuormituksen poistoajan nollautumista? V: Jäännöstypen määrä poistuu muistista ja edellisten sukelluksien RGBM laskelmat keskeytyvät. Sukeltaja, joka on käyttänyt tietokonetta edellisen sukelluksen aikana ei saa sukeltaa vähintään 24 tuntiin. K: Mitä tapahtuu, jos aloitan sukelluksen PUCKIN ollessa vielä SYSTEM-tilassa? V: Jos tietokone on SYSTEM-tilassa kun aloitat sukelluksen, PUCK aktivoi DIVE-tilan 20 sekunnin kuluessa kun olet laskeutunut alle 1.2 m (4 ft). K: Häviääkö lokikirjan tiedot paristoja vaihdettaessa? V: Ei. K: Mitä tapahtuu, jos AIR tai EAN - sukelluksen aika tapahtuu hallitsematon nousu tai etappipysähdys jää suorittamatta? V: Sukelluksen päätyttyä PUCK siirtyy automaattisesti Stop -tilaan. Ainostaan BOTTOM TIME-tila jää käyttöön. K: Mikä osoittaa että Bottom time -tila on käyttäjän valitsema tila pikemminkin kuin edellisen sukelluksen yhteydessä syntyneiden virheiden tulos? V: Jälkimmäisessä tapauksessa, pinta-tilassa tehdyn sukelluksen aikana virheeseen liittyvät kuvakkeet näkyvät standardin Bottom Time - merkinnän vieressä K: Jos valitsen AIR tai EAN tilan Bottom Time tilassa päätetyn sukelluksen jälkeen, mikä on seuraavan sukelluksen toiminto? V: PUCK ei salli sinun suorittaa AIR tai EAN sukellusta 24 tuntiin Bottom Time sukelluksen jälkeen. K: Miksi PLANNING-tila on toisinaan pois käytöstä sukelluksen päätyttyä? V: Se tapahtuu, jos sukellus päättyy hallitsemattomaan nousuun tai etappipysähdys jää suorittamatta. Jos tämä tapahtuu, Puck siirtyy BOTTOM TIME-tilaan ja estää Dive - AIR ja Dive - EAN käytön 24 tuntiin. K: Mihin SYSTEM-tilaa tarvitaan? V: Asettamalla PUCK SYSTEM -tilaan voit katsella sukellustietokoneeseesi kuuluvia erityistieoja. K: Mistä löydän tuotteen sarjanumeron? V: SYSTEM-tilasta. K: Jos minulla on jo Iris-liitäntä, voinko käyttää sitä PUCKIN kanssa? V: Et. K: Toisinaan time -tilassa lämpötilan osoitus on liian korkea. V: Lämpömittari on kalibroitu vedenalaiseen käyttöön. Veden ulkopuolella, PUCKIIN vaikuttaa vartalon lämpötila. Sen vuoksi, saadaksesi tarkemman mittausarvon, irrota PUCK ranteestasi ja jätä se muutamaksi minuutiksi alueelle, jossa vallitsee normaali lämpötila. K: Sisältyvätkö turvapysähdyksen 3 minuuttia Ascent-aikaan? V: Turvapysähdyksen 3 minuuttia eivät sisälly Ascent-aikaan. K: Mikä on DEEP STOP? V: Minimoitaessa todennäköisten kriittisten ilmakuplien syntymistä, etappisukelluksissa tai sukelluksissa, jotka lähestyvät suoranousurajaa, Puck kehottaa suorittamaan sarjan minuutin kestäviä syväpysähdyksiä eri syvyyksissä, sukellusprofiilista riippuen. Tämä on yksi RGBM Mares-Wienke Algoritmien erikoisominaisuuksista. Katso lisätiedot: K: Jos nousen DEEP STOP-syvyyden yläpuolelle voinko palata takaisin pysähdyskohtaan? V: Jos ohitat määrätyn DEEP STOPpysähdyksen yli metrillä (3 ft), pysähdys poistetaan. K: Miksi DEEP STOP-kuvake ei ilmesty sukelluksen aikana? V: DEEP STOP -kuvake ilmesyy ainoastaan etappisukelluksissa tai sukelluksissa, jotka suoritetaan lähellä dekompressio rajaa. K: Mitä tapahtuu jos aloitan DEEP STOPsyväpysähdyksen ja palaan sitten takaisin alas? V: Jos aloitat DEEP STOP-syväpysähdyksen ja laskeudut uudelleen alas, pysäytyksen lasku loppuu. Se alkaa uudelleen kun palaat DEEP STOP -syvyyteen. K: Miksi PUCK ei sammu sukelluksen päätyttyä? V: Jos lentokieltoaika ei sukelluksen jälkeen ole nolla, PUCK siirtyy TIME-tilaan ja näyttää viimeisempään sukellukseen liittyvää tietoa. 12

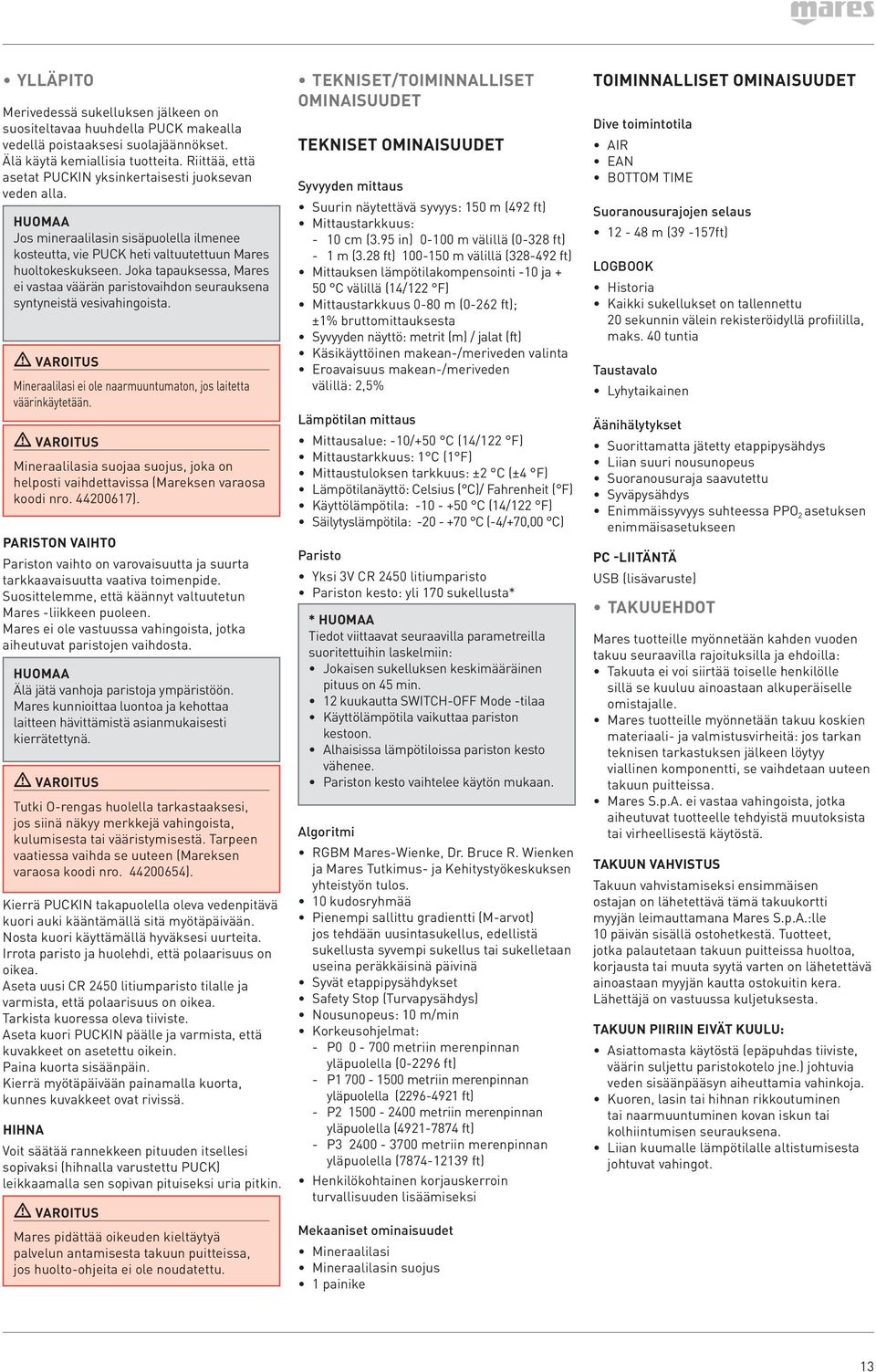

13 YLLÄPITO TEKNISET/TOIMINNALLISET TOIMINNALLISET OMINAISUUDET OMINAISUUDET Merivedessä sukelluksen jälkeen on suositeltavaa huuhdella PUCK makealla Dive toimintotila vedellä poistaaksesi suolajäännökset. Älä käytä kemiallisia tuotteita. Riittää, että TEKNISET OMINAISUUDET AIR EAN asetat PUCKIN yksinkertaisesti juoksevan BOTTOM TIME Syvyyden mittaus veden alla. Jos mineraalilasin sisäpuolella ilmenee kosteutta, vie PUCK heti valtuutettuun Mares huoltokeskukseen. Joka tapauksessa, Mares ei vastaa väärän paristovaihdon seurauksena syntyneistä vesivahingoista. Mineraalilasi ei ole naarmuuntumaton, jos laitetta väärinkäytetään. Mineraalilasia suojaa suojus, joka on helposti vaihdettavissa (Mareksen varaosa koodi nro ). Pariston vaihto Pariston vaihto on varovaisuutta ja suurta tarkkaavaisuutta vaativa toimenpide. Suosittelemme, että käännyt valtuutetun Mares -liikkeen puoleen. Mares ei ole vastuussa vahingoista, jotka aiheutuvat paristojen vaihdosta. Älä jätä vanhoja paristoja ympäristöön. Mares kunnioittaa luontoa ja kehottaa laitteen hävittämistä asianmukaisesti kierrätettynä. Tutki O-rengas huolella tarkastaaksesi, jos siinä näkyy merkkejä vahingoista, kulumisesta tai vääristymisestä. Tarpeen vaatiessa vaihda se uuteen (Mareksen varaosa koodi nro ). Kierrä PUCKIN takapuolella oleva vedenpitävä kuori auki kääntämällä sitä myötäpäivään. Nosta kuori käyttämällä hyväksesi uurteita. Irrota paristo ja huolehdi, että polaarisuus on oikea. Aseta uusi CR 2450 litiumparisto tilalle ja varmista, että polaarisuus on oikea. Tarkista kuoressa oleva tiiviste. Aseta kuori PUCKIN päälle ja varmista, että kuvakkeet on asetettu oikein. Paina kuorta sisäänpäin. Kierrä myötäpäivään painamalla kuorta, kunnes kuvakkeet ovat rivissä. HIHNA Voit säätää rannekkeen pituuden itsellesi sopivaksi (hihnalla varustettu PUCK) leikkaamalla sen sopivan pituiseksi uria pitkin. Mares pidättää oikeuden kieltäytyä palvelun antamisesta takuun puitteissa, jos huolto-ohjeita ei ole noudatettu. Suurin näytettävä syvyys: 150 m (492 ft) Mittaustarkkuus: - 10 cm (3.95 in) m välillä (0-328 ft) - 1 m (3.28 ft) m välillä ( ft) Mittauksen lämpötilakompensointi -10 ja + 50 C välillä (14/122 F) Mittaustarkkuus 0-80 m (0-262 ft); ±1% bruttomittauksesta Syvyyden näyttö: metrit (m) / jalat (ft) Käsikäyttöinen makean-/meriveden valinta Eroavaisuus makean-/meriveden välillä: 2,5% Lämpötilan mittaus Mittausalue: -10/+50 C (14/122 F) Mittaustarkkuus: 1 C (1 F) Mittaustuloksen tarkkuus: ±2 C (±4 F) Lämpötilanäyttö: Celsius ( C)/ Fahrenheit ( F) Käyttölämpötila: C (14/122 F) Säilytyslämpötila: C (-4/+70,00 C) Paristo Yksi 3V CR 2450 litiumparisto Pariston kesto: yli 170 sukellusta* * Tiedot viittaavat seuraavilla parametreilla suoritettuihin laskelmiin: Jokaisen sukelluksen keskimääräinen pituus on 45 min. 12 kuukautta SWITCH-OFF Mode -tilaa Käyttölämpötila vaikuttaa pariston kestoon. Alhaisissa lämpötiloissa pariston kesto vähenee. Pariston kesto vaihtelee käytön mukaan. Algoritmi RGBM Mares-Wienke, Dr. Bruce R. Wienken ja Mares Tutkimus- ja Kehitystyökeskuksen yhteistyön tulos. 10 kudosryhmää Pienempi sallittu gradientti (M-arvot) jos tehdään uusintasukellus, edellistä sukellusta syvempi sukellus tai sukelletaan useina peräkkäisinä päivinä Syvät etappipysähdykset Safety Stop (Turvapysähdys) Nousunopeus: 10 m/min Korkeusohjelmat: - P metriin merenpinnan yläpuolella ( ft) - P metriin merenpinnan yläpuolella ( ft) - P metriin merenpinnan yläpuolella ( ft) - P metriin merenpinnan yläpuolella ( ft) turvallisuuden lisäämiseksi Mekaaniset ominaisuudet Mineraalilasi Mineraalilasin suojus 1 painike Suoranousurajojen selaus m (39-157ft) LOGBOOK Historia Kaikki sukellukset on tallennettu 20 sekunnin välein rekisteröidyllä profiililla, maks. 40 tuntia Taustavalo Lyhytaikainen Äänihälytykset Suorittamatta jätetty etappipysähdys Liian suuri nousunopeus Suoranousuraja saavutettu Syväpysähdys Enimmäissyvyys suhteessa PPO 2 asetuksen enimmäisasetukseen PC -LIITÄNTÄ USB (lisävaruste) TAKUUEHDOT Mares tuotteille myönnetään kahden vuoden takuu seuraavilla rajoituksilla ja ehdoilla: Takuuta ei voi siirtää toiselle henkilölle sillä se kuuluu ainoastaan alkuperäiselle omistajalle. Mares tuotteille myönnetään takuu koskien materiaali- ja valmistusvirheitä: jos tarkan teknisen tarkastuksen jälkeen löytyy viallinen komponentti, se vaihdetaan uuteen takuun puitteissa. Mares S.p.A. ei vastaa vahingoista, jotka aiheutuvat tuotteelle tehdyistä muutoksista tai virheellisestä käytöstä. TAKUUN VAHVISTUS Takuun vahvistamiseksi ensimmäisen ostajan on lähetettävä tämä takuukortti myyjän leimauttamana Mares S.p.A.:lle 10 päivän sisällä ostohetkestä. Tuotteet, jotka palautetaan takuun puitteissa huoltoa, korjausta tai muuta syytä varten on lähetettävä ainoastaan myyjän kautta ostokuitin kera. Lähettäjä on vastuussa kuljetuksesta. TAKUUN PIIRIIN EIVÄT KUULU: Asiattomasta käytöstä (epäpuhdas tiiviste, väärin suljettu paristokotelo jne.) johtuvia veden sisäänpääsyn aiheuttamia vahinkoja. Kuoren, lasin tai hihnan rikkoutuminen tai naarmuuntuminen kovan iskun tai kolhiintumisen seurauksena. Liian kuumalle lämpötilalle altistumisesta johtuvat vahingot. 13

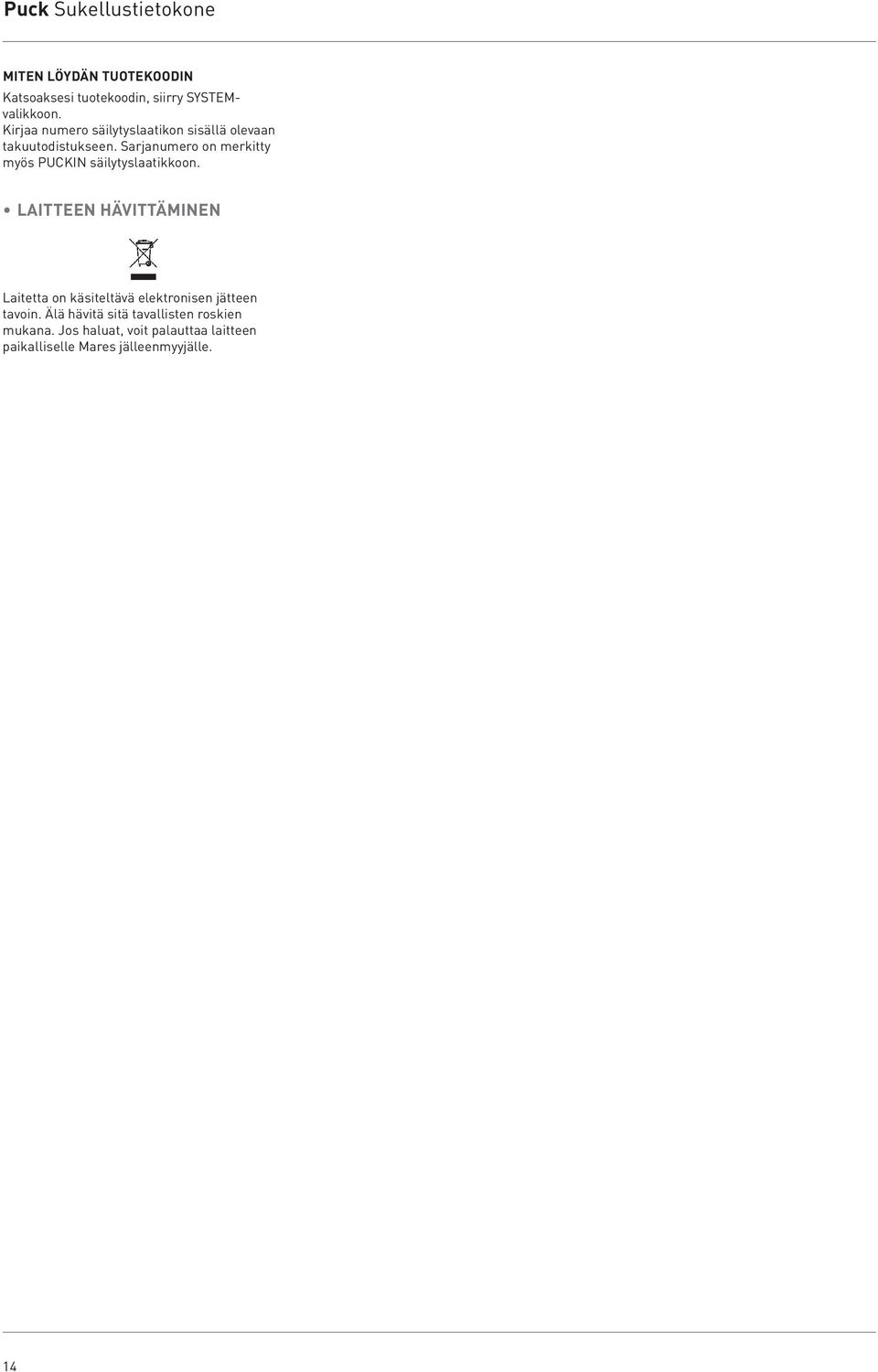

14 Puck Sukellustietokone MITEN LÖYDÄN TUOTEKOODIN Katsoaksesi tuotekoodin, siirry SYSTEMvalikkoon. Kirjaa numero säilytyslaatikon sisällä olevaan takuutodistukseen. Sarjanumero on merkitty myös PUCKIN säilytyslaatikkoon. LAITTEEN HÄVITTÄMINEN Laitetta on käsiteltävä elektronisen jätteen tavoin. Älä hävitä sitä tavallisten roskien mukana. Jos haluat, voit palauttaa laitteen paikalliselle Mares jälleenmyyjälle. 14
