1 NEMO EXCEL Sukellustietokone Käyttäjän Opas

2 Nemo Excel sukellustietokone SISÄLLYSLUETTELO Nemo Excel sukellustietokone 3 Vastuullisia sukelluskäytäntöjä 3 Pikaopas 3 Time Mode näyttö (Ajan näyttö) 3 Time Menu (Aikavalikko) 4 Time Menu Asetukset (Aikavalikon asetukset) 4 Päiväyksen ja ajan asetus 4 Main Menu (Päävalikko) 5 Off - toiminto 5 Käynnistys 5 Dive Menu Settings (Sukellusvalikon asetukset) 5 Sukellusparametrien Ohjelmointi 5 Set Time (Aseta Aika) 6 Adj Time (Säädä Aika): 6 Adj Alarm (Säädä herätys) 6 2 nd Time (Kaksoisaika) 7 Set Temp (Aseta Lämpötila) 7 Set Beep (Aseta piippaus) 7 Stopwatch (Sekuntikello) 7 Kellonaika 7 Yksilöi näyttö 7 Oikotie Set Time Toimintoihin 8 Set Dive (Aseta Sukellus) 8 Set dive Data (kuva 21) 8 Set Dive - Data - Del Tissue 8 Set Dive - Mode (Aseta Sukellus - Toiminto) 8 Air 8 Set - Air - Altitude 9 Set - Air - Henkilökohtainen korjauskerroin 9 Set - Air - Fast Asc (Aseta - Ilma - Nopea Nousu) 9 Set - Air - Al Beep 9 Set Dive - Mode (Aseta Sukellus - Toiminto) 9 Nitrox 9 Set - Nitrox - %O 2 (Aseta - Nitrox - %O 2 ) 9 Set - Nitrox - PPO 2 (Aseta - Nitrox - PPO 2 ) 10 Dive 10 Predive - Air (Predive - Ilma) 10 Dive - Air (Sukellus - Ilma) 10 Dive - Air (Sukellus - Ilma) 11 Nousuaika pinnalle (Asc Time) 11 Etappipysähdykset 11 Deep Stops (Syväpysähdykset) 11 Nousu 12 Safety Stop (Turvapysähdys) 12 Surfacing - Air (Pinnalle nousu - Ilma) 12 Surface Mode - Air (Pintatoiminto - Ilma) 12 Dive - Nitrox (EAN) (Sukellus - Nitrox - EAN) 12 Yleiset Nitrox-Sukellusparametrit 13 Vaikutukset keskushermostoon 13 Predive - Nitrox (EAN) (Sukellus - Nitrox - EAN) 13 Dive - No Deco Nitrox (Sukellus - Suoranousu Nitrox) 13 Dive - Deco Stop Nitrox (Sukellus - Dekopysähdys Nitrox) 14 Surfacing - Nitrox (Pinnalle nousu - Nitrox) 14 Surface Mode - Nitrox (Pintatoiminto - Nitrox) 14 Dive - Bottom Time (gauge) (Sukellus - Pohja-aika - (mittari)) 14 Surface mode - BT (Pintatoiminto - BT) 14 Plan (Sukellus-suunnitelma) 15 Suoranousurajojen Selaus 15 Free Dive (Vapaasukellus) 15 Set Dive - Mode (Aseta Sukellus - Toiminto) 15 Free Dive (Vapaasukellus) 15 Set Free - Alarms On/Off (Aseta Vapaa - Hälytykset On/ Off) 15 Set Free - Max Dive Time (Aseta Vapaa - Maksimisukellusaika) 15 Set Free - Max Depth (Aseta Vapaa - Maksimisyvyys) 15 Set Free - Surface (Aseta Vapaa - Pinta-aika) (kuva 44) 16 Set Free - Al Depth (Aseta Vapaa - Syvyyshälytys) 16 Pre Dive - Free Diving (Pre Dive - Vapaasukellus) 16 Dive - Free Diving (Sukellus - Vapaasukellus) 16 Surface Mode - Free (Pintatoiminto - Vapaa) 16 Log Book (Lokikirja) 16 Log Book - Scuba (Lokikirja - Scuba) 17 Log Book - Free Dive (Lokikirja - Vapaasukellus) 17 Log Book - Dive n (Lokikirja - Sukellus n ) 17 Log Book - Scuba - Tech Data (Lokikirja - Scuba - Tekniset Tiedot) 17 Log Book - Scuba - Profile (Lokikirja - Scuba - Profiili) 17 Log Book - Free - Session Data (Lokikirja - Vapaa - Jaksotiedot) 18 Log Book - Free - Dive Data (Lokikirja - Vapaa - Sukellustiedot) 18 PC - Toiminto 18 PC-liitäntä 18 Ongelman ratkaisu 18 Kysymyksiä ja Vastauksia 18 Huolto 19 Pariston vaihto 19 Hihnan vaihto 19 Tekniset ominaisuudet 19 Toiminnalliset ominaisuudet 19 TAKUUEHDOT 19 LAITTEEN HÄVITTÄMINEN 20

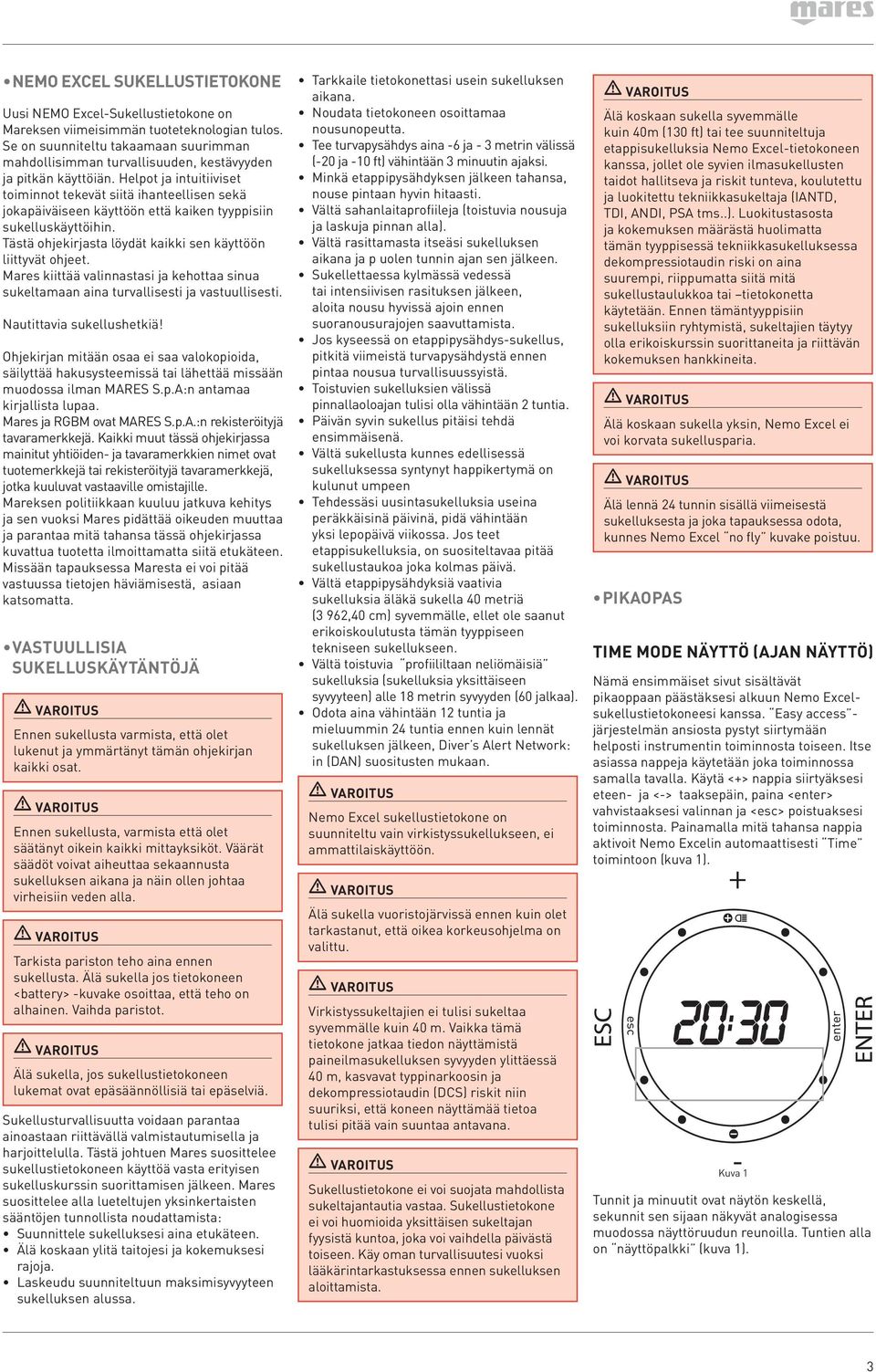

3 Nemo Excel sukellustietokone Uusi NEMO Excel-Sukellustietokone on Mareksen viimeisimmän tuoteteknologian tulos. Se on suunniteltu takaamaan suurimman mahdollisimman turvallisuuden, kestävyyden ja pitkän käyttöiän. Helpot ja intuitiiviset toiminnot tekevät siitä ihanteellisen sekä jokapäiväiseen käyttöön että kaiken tyyppisiin sukelluskäyttöihin. Tästä ohjekirjasta löydät kaikki sen käyttöön liittyvät ohjeet. Mares kiittää valinnastasi ja kehottaa sinua sukeltamaan aina turvallisesti ja vastuullisesti. Nautittavia sukellushetkiä! Ohjekirjan mitään osaa ei saa valokopioida, säilyttää hakusysteemissä tai lähettää missään muodossa ilman MARES S.p.A:n antamaa kirjallista lupaa. Mares ja RGBM ovat MARES S.p.A.:n rekisteröityjä tavaramerkkejä. Kaikki muut tässä ohjekirjassa mainitut yhtiöiden- ja tavaramerkkien nimet ovat tuotemerkkejä tai rekisteröityjä tavaramerkkejä, jotka kuuluvat vastaaville omistajille. Mareksen politiikkaan kuuluu jatkuva kehitys ja sen vuoksi Mares pidättää oikeuden muuttaa ja parantaa mitä tahansa tässä ohjekirjassa kuvattua tuotetta ilmoittamatta siitä etukäteen. Missään tapauksessa Maresta ei voi pitää vastuussa tietojen häviämisestä, asiaan katsomatta. Vastuullisia sukelluskäytäntöjä Ennen sukellusta varmista, että olet lukenut ja ymmärtänyt tämän ohjekirjan kaikki osat. Ennen sukellusta, varmista että olet säätänyt oikein kaikki mittayksiköt. Väärät säädöt voivat aiheuttaa sekaannusta sukelluksen aikana ja näin ollen johtaa virheisiin veden alla. Tarkista pariston teho aina ennen sukellusta. Älä sukella jos tietokoneen <battery> -kuvake osoittaa, että teho on alhainen. Vaihda paristot. Älä sukella, jos sukellustietokoneen lukemat ovat epäsäännöllisiä tai epäselviä. Sukellusturvallisuutta voidaan parantaa ainoastaan riittävällä valmistautumisella ja harjoittelulla. Tästä johtuen Mares suosittelee sukellustietokoneen käyttöä vasta erityisen sukelluskurssin suorittamisen jälkeen. Mares suosittelee alla lueteltujen yksinkertaisten sääntöjen tunnollista noudattamista: Suunnittele sukelluksesi aina etukäteen. Älä koskaan ylitä taitojesi ja kokemuksesi rajoja. Laskeudu suunniteltuun maksimisyvyyteen sukelluksen alussa. Tarkkaile tietokonettasi usein sukelluksen aikana. Noudata tietokoneen osoittamaa nousunopeutta. Tee turvapysähdys aina -6 ja - 3 metrin välissä (-20 ja -10 ft) vähintään 3 minuutin ajaksi. Minkä etappipysähdyksen jälkeen tahansa, nouse pintaan hyvin hitaasti. Vältä sahanlaitaprofiileja (toistuvia nousuja ja laskuja pinnan alla). Vältä rasittamasta itseäsi sukelluksen aikana ja p uolen tunnin ajan sen jälkeen. Sukellettaessa kylmässä vedessä tai intensiivisen rasituksen jälkeen, aloita nousu hyvissä ajoin ennen suoranousurajojen saavuttamista. Jos kyseessä on etappipysähdys-sukellus, pitkitä viimeistä turvapysähdystä ennen pintaa nousua turvallisuussyistä. Toistuvien sukelluksien välissä pinnallaoloajan tulisi olla vähintään 2 tuntia. Päivän syvin sukellus pitäisi tehdä ensimmäisenä. Vältä sukellusta kunnes edellisessä sukelluksessa syntynyt happikertymä on kulunut umpeen Tehdessäsi uusintasukelluksia useina peräkkäisinä päivinä, pidä vähintään yksi lepopäivä viikossa. Jos teet etappisukelluksia, on suositeltavaa pitää sukellustaukoa joka kolmas päivä. Vältä etappipysähdyksiä vaativia sukelluksia äläkä sukella 40 metriä (3 962,40 cm) syvemmälle, ellet ole saanut erikoiskoulutusta tämän tyyppiseen tekniseen sukellukseen. Vältä toistuvia profiililtaan neliömäisiä sukelluksia (sukelluksia yksittäiseen syvyyteen) alle 18 metrin syvyyden (60 jalkaa). Odota aina vähintään 12 tuntia ja mieluummin 24 tuntia ennen kuin lennät sukelluksen jälkeen, Diver s Alert Network: in (DAN) suositusten mukaan. Nemo Excel sukellustietokone on suunniteltu vain virkistyssukellukseen, ei ammattilaiskäyttöön. Älä sukella vuoristojärvissä ennen kuin olet tarkastanut, että oikea korkeusohjelma on valittu. Virkistyssukeltajien ei tulisi sukeltaa syvemmälle kuin 40 m. Vaikka tämä tietokone jatkaa tiedon näyttämistä paineilmasukelluksen syvyyden ylittäessä 40 m, kasvavat typpinarkoosin ja dekompressiotaudin (DCS) riskit niin suuriksi, että koneen näyttämää tietoa tulisi pitää vain suuntaa antavana. Sukellustietokone ei voi suojata mahdollista sukeltajantautia vastaa. Sukellustietokone ei voi huomioida yksittäisen sukeltajan fyysistä kuntoa, joka voi vaihdella päivästä toiseen. Käy oman turvallisuutesi vuoksi lääkärintarkastuksessa ennen sukelluksen aloittamista. Älä koskaan sukella syvemmälle kuin 40m (130 ft) tai tee suunniteltuja etappisukelluksia Nemo Excel-tietokoneen kanssa, jollet ole syvien ilmasukellusten taidot hallitseva ja riskit tunteva, koulutettu ja luokitettu tekniikkasukeltaja (IANTD, TDI, ANDI, PSA tms..). Luokitustasosta ja kokemuksen määrästä huolimatta tämän tyyppisessä tekniikkasukelluksessa dekompressiotaudin riski on aina suurempi, riippumatta siitä mitä sukellustaulukkoa tai tietokonetta käytetään. Ennen tämäntyyppisiin sukelluksiin ryhtymistä, sukeltajien täytyy olla erikoiskurssin suorittaneita ja riittävän kokemuksen hankkineita. Älä koskaan sukella yksin, Nemo Excel ei voi korvata sukellusparia. Älä lennä 24 tunnin sisällä viimeisestä sukelluksesta ja joka tapauksessa odota, kunnes Nemo Excel no fly kuvake poistuu. Pikaopas Time Mode näyttö (Ajan näyttö) Nämä ensimmäiset sivut sisältävät pikaoppaan päästäksesi alkuun Nemo Excelsukellustietokoneesi kanssa. Easy access - järjestelmän ansiosta pystyt siirtymään helposti instrumentin toiminnosta toiseen. Itse asiassa nappeja käytetään joka toiminnossa samalla tavalla. Käytä <+> nappia siirtyäksesi eteen- ja <-> taaksepäin, paina <enter> vahvistaaksesi valinnan ja <esc> poistuaksesi toiminnosta. Painamalla mitä tahansa nappia aktivoit Nemo Excelin automaattisesti Time toimintoon (kuva 1). Kuva 1 Tunnit ja minuutit ovat näytön keskellä, sekunnit sen sijaan näkyvät analogisessa muodossa näyttöruudun reunoilla. Tuntien alla on näyttöpalkki (kuva 1). 3

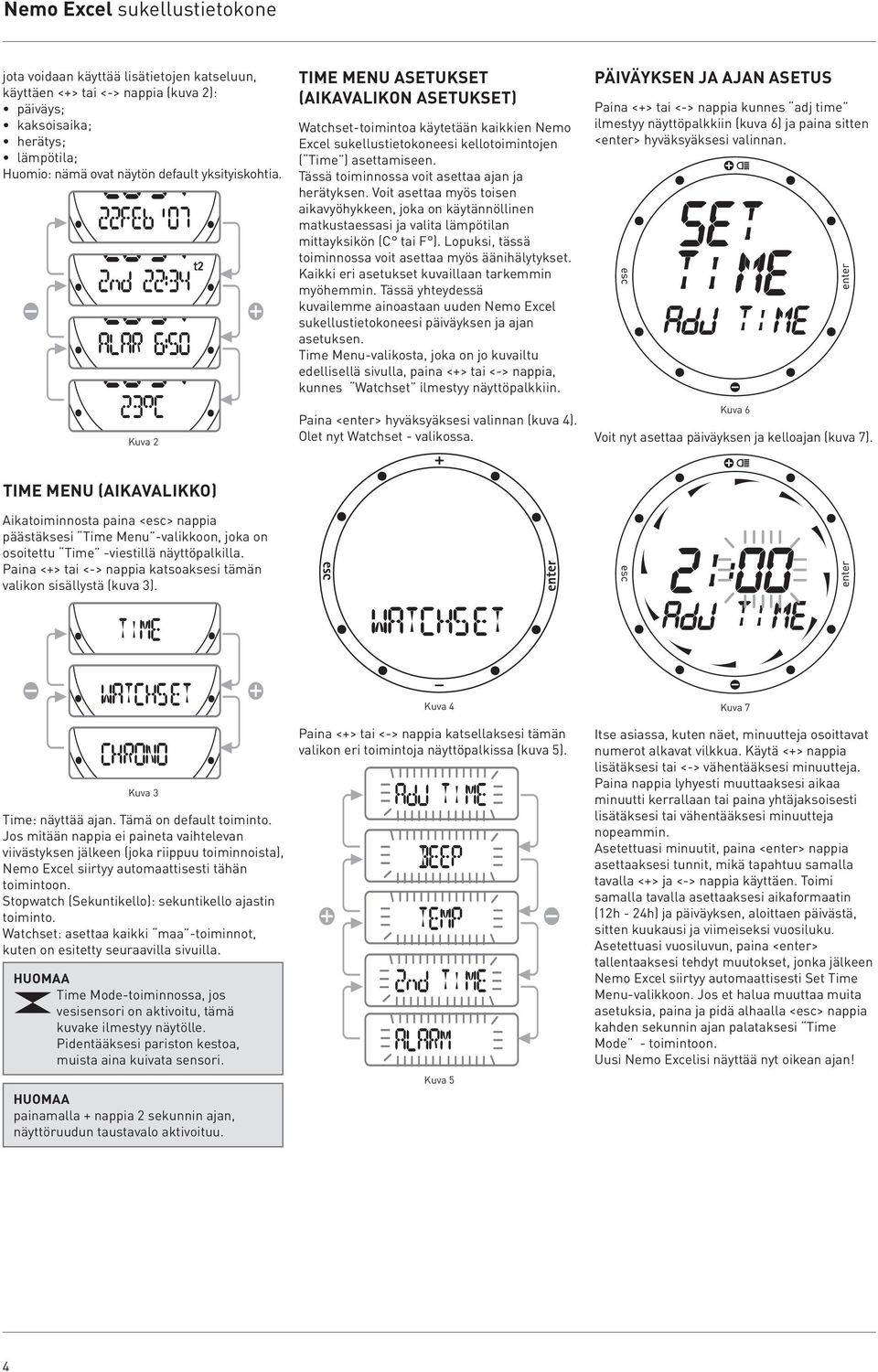

4 Nemo Excel sukellustietokone jota voidaan käyttää lisätietojen katseluun, käyttäen <+> tai <-> nappia (kuva 2): päiväys; kaksoisaika; herätys; lämpötila; Huomio: nämä ovat näytön default yksityiskohtia. Kuva 2 Time Menu Asetukset (Aikavalikon asetukset) Watchset-toimintoa käytetään kaikkien Nemo Excel sukellustietokoneesi kellotoimintojen ( Time ) asettamiseen. Tässä toiminnossa voit asettaa ajan ja herätyksen. Voit asettaa myös toisen aikavyöhykkeen, joka on käytännöllinen matkustaessasi ja valita lämpötilan mittayksikön (C tai F ). Lopuksi, tässä toiminnossa voit asettaa myös äänihälytykset. Kaikki eri asetukset kuvaillaan tarkemmin myöhemmin. Tässä yhteydessä kuvailemme ainoastaan uuden Nemo Excel sukellustietokoneesi päiväyksen ja ajan asetuksen. Time Menu-valikosta, joka on jo kuvailtu edellisellä sivulla, paina <+> tai <-> nappia, kunnes Watchset ilmestyy näyttöpalkkiin. Paina <enter> hyväksyäksesi valinnan (kuva 4). Olet nyt Watchset - valikossa. Päiväyksen ja ajan asetus Paina <+> tai <-> nappia kunnes adj time ilmestyy näyttöpalkkiin (kuva 6) ja paina sitten <enter> hyväksyäksesi valinnan. Kuva 6 Voit nyt asettaa päiväyksen ja kelloajan (kuva 7). Time Menu (Aikavalikko) Aikatoiminnosta paina <esc> nappia päästäksesi Time Menu -valikkoon, joka on osoitettu Time -viestillä näyttöpalkilla. Paina <+> tai <-> nappia katsoaksesi tämän valikon sisällystä (kuva 3). Kuva 3 Time: näyttää ajan. Tämä on default toiminto. Jos mitään nappia ei paineta vaihtelevan viivästyksen jälkeen (joka riippuu toiminnoista), Nemo Excel siirtyy automaattisesti tähän toimintoon. Stopwatch (Sekuntikello): sekuntikello ajastin toiminto. Watchset: asettaa kaikki maa -toiminnot, kuten on esitetty seuraavilla sivuilla. Time Mode-toiminnossa, jos vesisensori on aktivoitu, tämä kuvake ilmestyy näytölle. Pidentääksesi pariston kestoa, muista aina kuivata sensori. painamalla + nappia 2 sekunnin ajan, näyttöruudun taustavalo aktivoituu. Kuva 4 Paina <+> tai <-> nappia katsellaksesi tämän valikon eri toimintoja näyttöpalkissa (kuva 5). Kuva 5 Kuva 7 Itse asiassa, kuten näet, minuutteja osoittavat numerot alkavat vilkkua. Käytä <+> nappia lisätäksesi tai <-> vähentääksesi minuutteja. Paina nappia lyhyesti muuttaaksesi aikaa minuutti kerrallaan tai paina yhtäjaksoisesti lisätäksesi tai vähentääksesi minuutteja nopeammin. Asetettuasi minuutit, paina <enter> nappia asettaaksesi tunnit, mikä tapahtuu samalla tavalla <+> ja <-> nappia käyttäen. Toimi samalla tavalla asettaaksesi aikaformaatin (12h - 24h) ja päiväyksen, aloittaen päivästä, sitten kuukausi ja viimeiseksi vuosiluku. Asetettuasi vuosiluvun, paina <enter> tallentaaksesi tehdyt muutokset, jonka jälkeen Nemo Excel siirtyy automaattisesti Set Time Menu-valikkoon. Jos et halua muuttaa muita asetuksia, paina ja pidä alhaalla <esc> nappia kahden sekunnin ajan palataksesi Time Mode - toimintoon. Uusi Nemo Excelisi näyttää nyt oikean ajan! 4

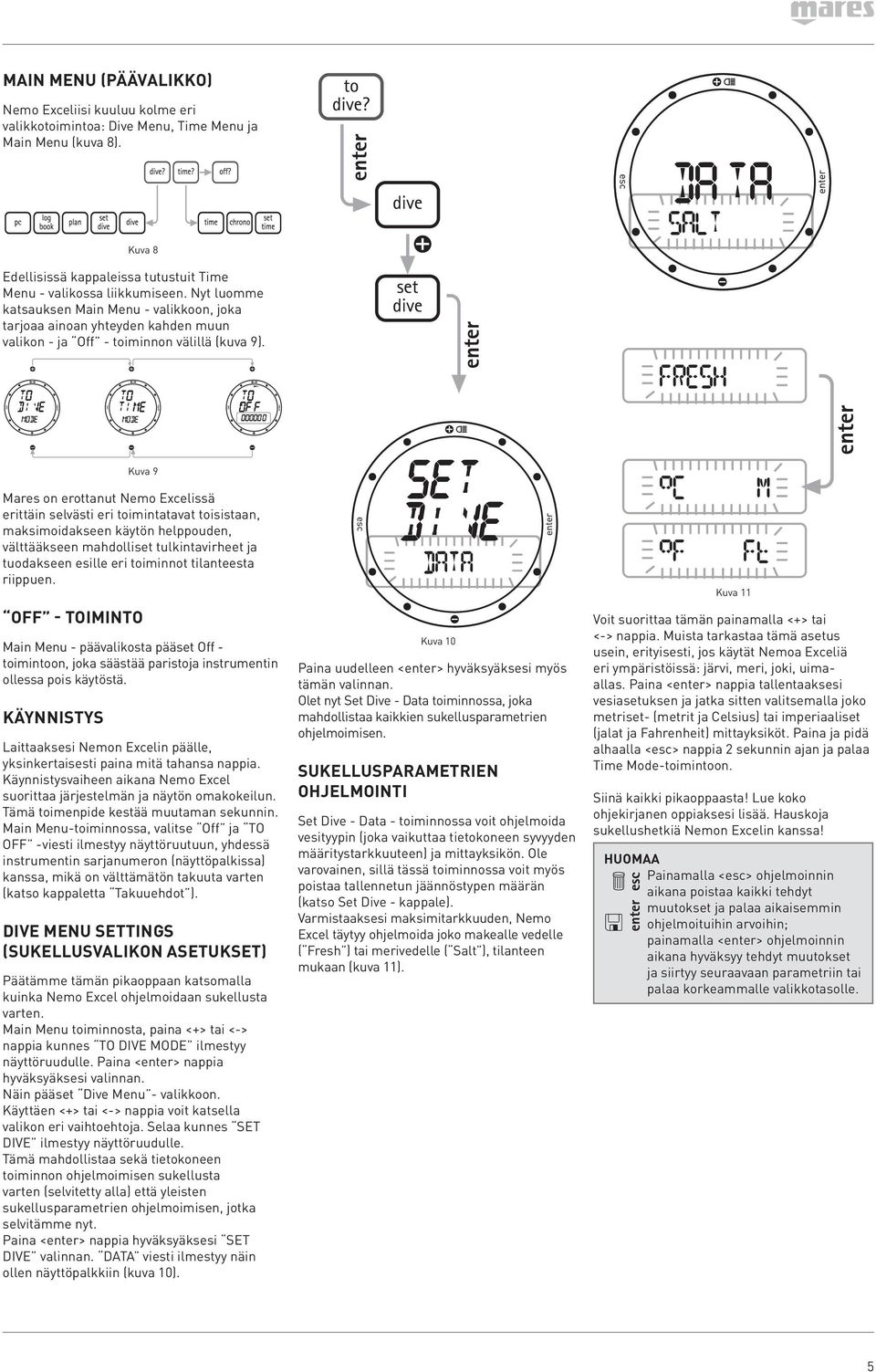

5 Main Menu (Päävalikko) Nemo Exceliisi kuuluu kolme eri valikkotoimintoa: Dive Menu, Time Menu ja Main Menu (kuva 8). Kuva 8 Edellisissä kappaleissa tutustuit Time Menu - valikossa liikkumiseen. Nyt luomme katsauksen Main Menu - valikkoon, joka tarjoaa ainoan yhteyden kahden muun valikon - ja Off - toiminnon välillä (kuva 9). Kuva 9 Mares on erottanut Nemo Excelissä erittäin selvästi eri toimintatavat toisistaan, maksimoidakseen käytön helppouden, välttääkseen mahdolliset tulkintavirheet ja tuodakseen esille eri toiminnot tilanteesta riippuen. Off - toiminto Main Menu - päävalikosta pääset Off - toimintoon, joka säästää paristoja instrumentin ollessa pois käytöstä. Käynnistys Laittaaksesi Nemon Excelin päälle, yksinkertaisesti paina mitä tahansa nappia. Käynnistysvaiheen aikana Nemo Excel suorittaa järjestelmän ja näytön omakokeilun. Tämä toimenpide kestää muutaman sekunnin. Main Menu-toiminnossa, valitse Off ja TO OFF -viesti ilmestyy näyttöruutuun, yhdessä instrumentin sarjanumeron (näyttöpalkissa) kanssa, mikä on välttämätön takuuta varten (katso kappaletta Takuuehdot ). Dive Menu Settings (Sukellusvalikon asetukset) Päätämme tämän pikaoppaan katsomalla kuinka Nemo Excel ohjelmoidaan sukellusta varten. Main Menu toiminnosta, paina <+> tai <-> nappia kunnes TO DIVE MODE ilmestyy näyttöruudulle. Paina <enter> nappia hyväksyäksesi valinnan. Näin pääset Dive Menu - valikkoon. Käyttäen <+> tai <-> nappia voit katsella valikon eri vaihtoehtoja. Selaa kunnes SET DIVE ilmestyy näyttöruudulle. Tämä mahdollistaa sekä tietokoneen toiminnon ohjelmoimisen sukellusta varten (selvitetty alla) että yleisten sukellusparametrien ohjelmoimisen, jotka selvitämme nyt. Paina <enter> nappia hyväksyäksesi SET DIVE valinnan. DATA viesti ilmestyy näin ollen näyttöpalkkiin (kuva 10). Kuva 10 Paina uudelleen <enter> hyväksyäksesi myös tämän valinnan. Olet nyt Set Dive - Data toiminnossa, joka mahdollistaa kaikkien sukellusparametrien ohjelmoimisen. Sukellusparametrien Ohjelmointi Set Dive - Data - toiminnossa voit ohjelmoida vesityypin (joka vaikuttaa tietokoneen syvyyden määritystarkkuuteen) ja mittayksikön. Ole varovainen, sillä tässä toiminnossa voit myös poistaa tallennetun jäännöstypen määrän (katso Set Dive - kappale). Varmistaaksesi maksimitarkkuuden, Nemo Excel täytyy ohjelmoida joko makealle vedelle ( Fresh ) tai merivedelle ( Salt ), tilanteen mukaan (kuva 11). Kuva 11 Voit suorittaa tämän painamalla <+> tai <-> nappia. Muista tarkastaa tämä asetus usein, erityisesti, jos käytät Nemoa Exceliä eri ympäristöissä: järvi, meri, joki, uimaallas. Paina <enter> nappia tallentaaksesi vesiasetuksen ja jatka sitten valitsemalla joko metriset- (metrit ja Celsius) tai imperiaaliset (jalat ja Fahrenheit) mittayksiköt. Paina ja pidä alhaalla <esc> nappia 2 sekunnin ajan ja palaa Time Mode-toimintoon. Siinä kaikki pikaoppaasta! Lue koko ohjekirjanen oppiaksesi lisää. Hauskoja sukellushetkiä Nemon Excelin kanssa! Painamalla <esc> ohjelmoinnin aikana poistaa kaikki tehdyt muutokset ja palaa aikaisemmin ohjelmoituihin arvoihin; painamalla <enter> ohjelmoinnin aikana hyväksyy tehdyt muutokset ja siirtyy seuraavaan parametriin tai palaa korkeammalle valikkotasolle. 5

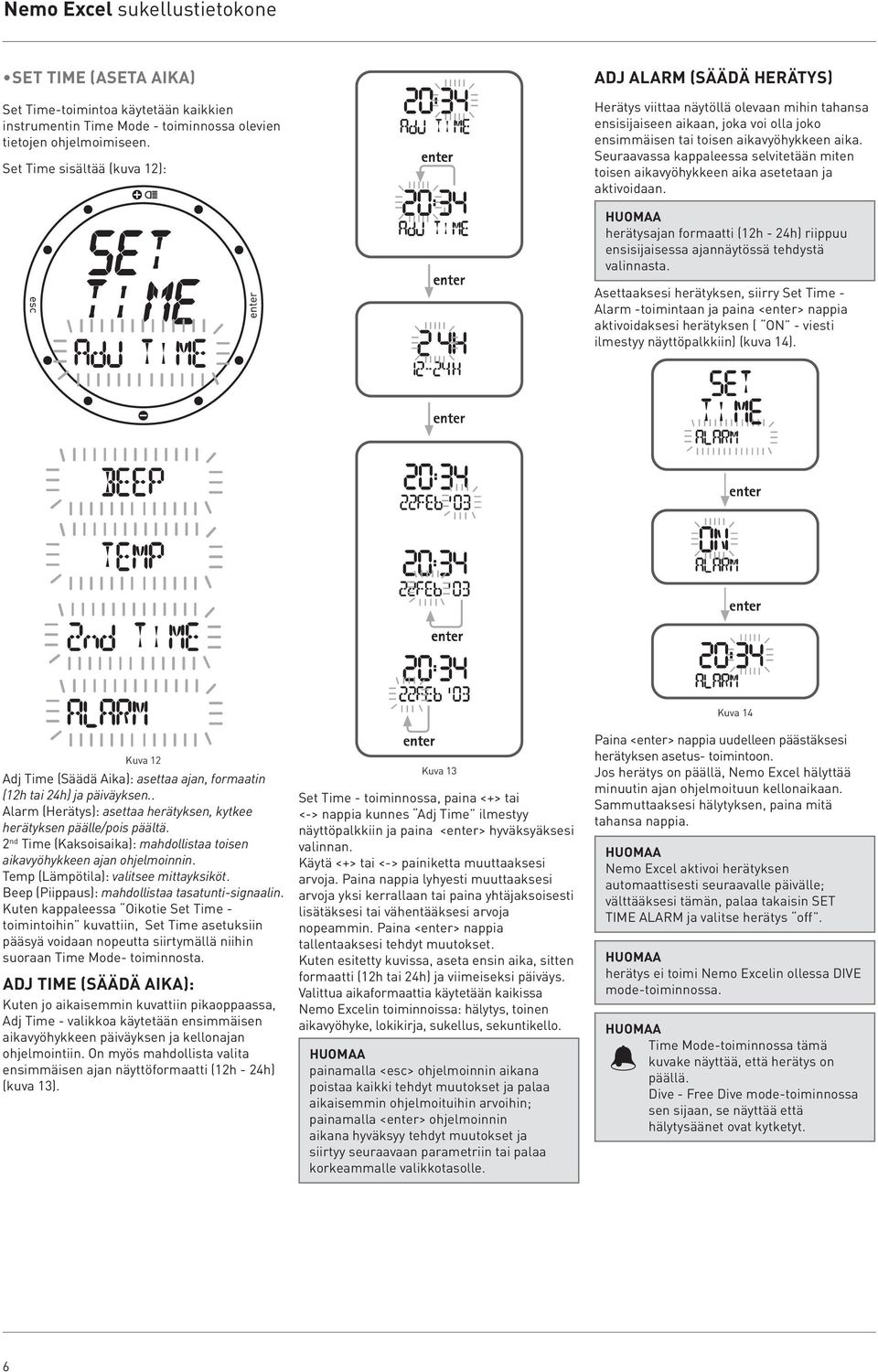

6 Nemo Excel sukellustietokone Set Time (Aseta Aika) Set Time-toimintoa käytetään kaikkien instrumentin Time Mode - toiminnossa olevien tietojen ohjelmoimiseen. Set Time sisältää (kuva 12): Adj Alarm (Säädä herätys) Herätys viittaa näytöllä olevaan mihin tahansa ensisijaiseen aikaan, joka voi olla joko ensimmäisen tai toisen aikavyöhykkeen aika. Seuraavassa kappaleessa selvitetään miten toisen aikavyöhykkeen aika asetetaan ja aktivoidaan. herätysajan formaatti (12h - 24h) riippuu ensisijaisessa ajannäytössä tehdystä valinnasta. Asettaaksesi herätyksen, siirry Set Time - Alarm -toimintaan ja paina <enter> nappia aktivoidaksesi herätyksen ( ON - viesti ilmestyy näyttöpalkkiin) (kuva 14). Kuva 12 Adj Time (Säädä Aika): asettaa ajan, formaatin (12h tai 24h) ja päiväyksen.. Alarm (Herätys): asettaa herätyksen, kytkee herätyksen päälle/pois päältä. 2 nd Time (Kaksoisaika): mahdollistaa toisen aikavyöhykkeen ajan ohjelmoinnin. Temp (Lämpötila): valitsee mittayksiköt. Beep (Piippaus): mahdollistaa tasatunti-signaalin. Kuten kappaleessa Oikotie Set Time - toimintoihin kuvattiin, Set Time asetuksiin pääsyä voidaan nopeutta siirtymällä niihin suoraan Time Mode- toiminnosta. Adj Time (Säädä Aika): Kuten jo aikaisemmin kuvattiin pikaoppaassa, Adj Time - valikkoa käytetään ensimmäisen aikavyöhykkeen päiväyksen ja kellonajan ohjelmointiin. On myös mahdollista valita ensimmäisen ajan näyttöformaatti (12h - 24h) (kuva 13). Kuva 13 Set Time - toiminnossa, paina <+> tai <-> nappia kunnes Adj Time ilmestyy näyttöpalkkiin ja paina <enter> hyväksyäksesi valinnan. Käytä <+> tai <-> painiketta muuttaaksesi arvoja. Paina nappia lyhyesti muuttaaksesi arvoja yksi kerrallaan tai paina yhtäjaksoisesti lisätäksesi tai vähentääksesi arvoja nopeammin. Paina <enter> nappia tallentaaksesi tehdyt muutokset. Kuten esitetty kuvissa, aseta ensin aika, sitten formaatti (12h tai 24h) ja viimeiseksi päiväys. Valittua aikaformaattia käytetään kaikissa Nemo Excelin toiminnoissa: hälytys, toinen aikavyöhyke, lokikirja, sukellus, sekuntikello. painamalla <esc> ohjelmoinnin aikana poistaa kaikki tehdyt muutokset ja palaa aikaisemmin ohjelmoituihin arvoihin; painamalla <enter> ohjelmoinnin aikana hyväksyy tehdyt muutokset ja siirtyy seuraavaan parametriin tai palaa korkeammalle valikkotasolle. Kuva 14 Paina <enter> nappia uudelleen päästäksesi herätyksen asetus- toimintoon. Jos herätys on päällä, Nemo Excel hälyttää minuutin ajan ohjelmoituun kellonaikaan. Sammuttaaksesi hälytyksen, paina mitä tahansa nappia. Nemo Excel aktivoi herätyksen automaattisesti seuraavalle päivälle; välttääksesi tämän, palaa takaisin SET TIME ALARM ja valitse herätys off. herätys ei toimi Nemo Excelin ollessa DIVE mode-toiminnossa. Time Mode-toiminnossa tämä kuvake näyttää, että herätys on päällä. Dive - Free Dive mode-toiminnossa sen sijaan, se näyttää että hälytysäänet ovat kytketyt. 6

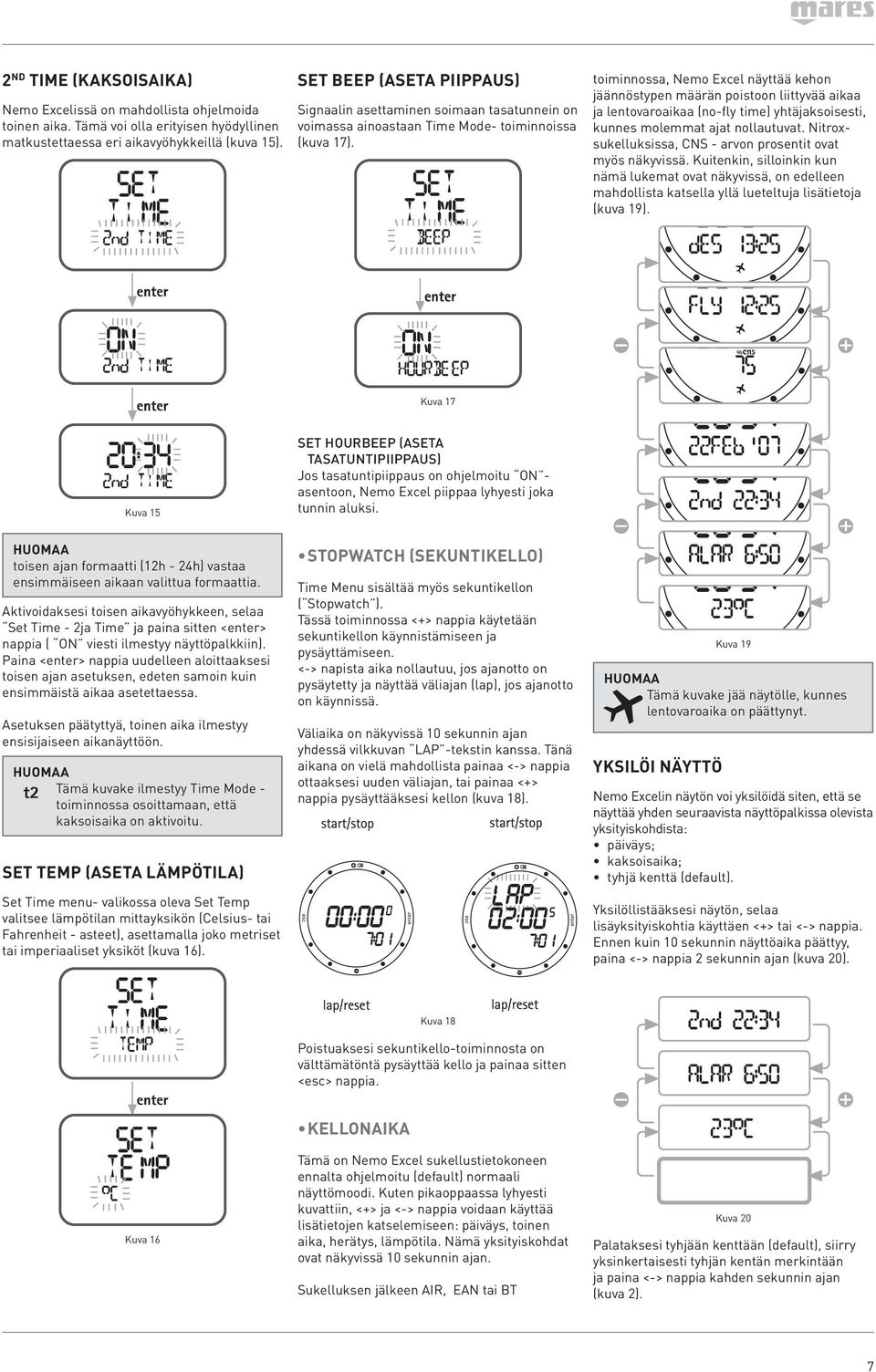

7 2 nd Time (Kaksoisaika) Nemo Excelissä on mahdollista ohjelmoida toinen aika. Tämä voi olla erityisen hyödyllinen matkustettaessa eri aikavyöhykkeillä (kuva 15). Set Beep (Aseta piippaus) Signaalin asettaminen soimaan tasatunnein on voimassa ainoastaan Time Mode- toiminnoissa (kuva 17). toiminnossa, Nemo Excel näyttää kehon jäännöstypen määrän poistoon liittyvää aikaa ja lentovaroaikaa (no-fly time) yhtäjaksoisesti, kunnes molemmat ajat nollautuvat. Nitroxsukelluksissa, CNS - arvon prosentit ovat myös näkyvissä. Kuitenkin, silloinkin kun nämä lukemat ovat näkyvissä, on edelleen mahdollista katsella yllä lueteltuja lisätietoja (kuva 19). Kuva 17 Kuva 15 SET HOURBEEP (Aseta tasatuntipiippaus) Jos tasatuntipiippaus on ohjelmoitu ON - asentoon, Nemo Excel piippaa lyhyesti joka tunnin aluksi. toisen ajan formaatti (12h - 24h) vastaa ensimmäiseen aikaan valittua formaattia. Aktivoidaksesi toisen aikavyöhykkeen, selaa Set Time - 2ja Time ja paina sitten <enter> nappia ( ON viesti ilmestyy näyttöpalkkiin). Paina <enter> nappia uudelleen aloittaaksesi toisen ajan asetuksen, edeten samoin kuin ensimmäistä aikaa asetettaessa. Asetuksen päätyttyä, toinen aika ilmestyy ensisijaiseen aikanäyttöön. Tämä kuvake ilmestyy Time Mode - toiminnossa osoittamaan, että kaksoisaika on aktivoitu. Set Temp (Aseta Lämpötila) Set Time menu- valikossa oleva Set Temp valitsee lämpötilan mittayksikön (Celsius- tai Fahrenheit - asteet), asettamalla joko metriset tai imperiaaliset yksiköt (kuva 16). Stopwatch (Sekuntikello) Time Menu sisältää myös sekuntikellon ( Stopwatch ). Tässä toiminnossa <+> nappia käytetään sekuntikellon käynnistämiseen ja pysäyttämiseen. <-> napista aika nollautuu, jos ajanotto on pysäytetty ja näyttää väliajan (lap), jos ajanotto on käynnissä. Väliaika on näkyvissä 10 sekunnin ajan yhdessä vilkkuvan LAP -tekstin kanssa. Tänä aikana on vielä mahdollista painaa <-> nappia ottaaksesi uuden väliajan, tai painaa <+> nappia pysäyttääksesi kellon (kuva 18). Kuva 19 Tämä kuvake jää näytölle, kunnes lentovaroaika on päättynyt. Yksilöi näyttö Nemo Excelin näytön voi yksilöidä siten, että se näyttää yhden seuraavista näyttöpalkissa olevista yksityiskohdista: päiväys; kaksoisaika; tyhjä kenttä (default). Yksilöllistääksesi näytön, selaa lisäyksityiskohtia käyttäen <+> tai <-> nappia. Ennen kuin 10 sekunnin näyttöaika päättyy, paina <-> nappia 2 sekunnin ajan (kuva 20). Kuva 18 Poistuaksesi sekuntikello-toiminnosta on välttämätöntä pysäyttää kello ja painaa sitten <esc> nappia. Kuva 16 Kellonaika Tämä on Nemo Excel sukellustietokoneen ennalta ohjelmoitu (default) normaali näyttömoodi. Kuten pikaoppaassa lyhyesti kuvattiin, <+> ja <-> nappia voidaan käyttää lisätietojen katselemiseen: päiväys, toinen aika, herätys, lämpötila. Nämä yksityiskohdat ovat näkyvissä 10 sekunnin ajan. Sukelluksen jälkeen AIR, EAN tai BT Kuva 20 Palataksesi tyhjään kenttään (default), siirry yksinkertaisesti tyhjän kentän merkintään ja paina <-> nappia kahden sekunnin ajan (kuva 2). 7

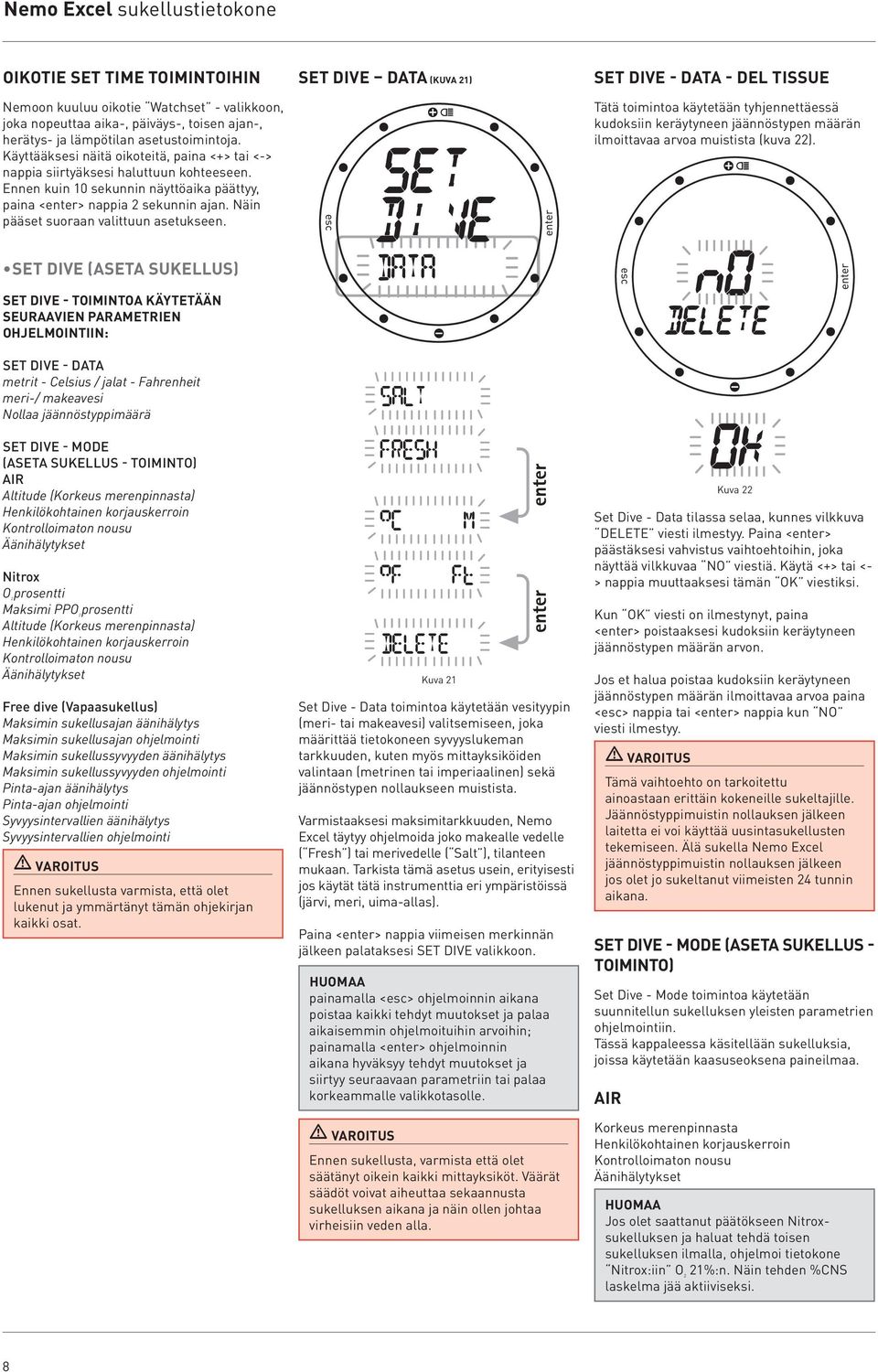

8 Nemo Excel sukellustietokone Oikotie Set Time Toimintoihin Nemoon kuuluu oikotie Watchset - valikkoon, joka nopeuttaa aika-, päiväys-, toisen ajan-, herätys- ja lämpötilan asetustoimintoja. Käyttääksesi näitä oikoteitä, paina <+> tai <-> nappia siirtyäksesi haluttuun kohteeseen. Ennen kuin 10 sekunnin näyttöaika päättyy, paina <enter> nappia 2 sekunnin ajan. Näin pääset suoraan valittuun asetukseen. Set dive Data (kuva 21) Set Dive - Data - Del Tissue Tätä toimintoa käytetään tyhjennettäessä kudoksiin keräytyneen jäännöstypen määrän ilmoittavaa arvoa muistista (kuva 22). Set Dive (Aseta Sukellus) SET DIVE - toimintoa käytetään seuraavien parametrien ohjelmointiin: SEt Dive - DATA metrit - Celsius / jalat - Fahrenheit meri-/ makeavesi Nollaa jäännöstyppimäärä Set Dive - Mode (Aseta Sukellus - Toiminto) AIR Altitude (Korkeus merenpinnasta) Henkilökohtainen korjauskerroin Kontrolloimaton nousu Äänihälytykset Nitrox O 2 prosentti Maksimi PPO 2 prosentti Altitude (Korkeus merenpinnasta) Henkilökohtainen korjauskerroin Kontrolloimaton nousu Äänihälytykset Free dive (Vapaasukellus) Maksimin sukellusajan äänihälytys Maksimin sukellusajan ohjelmointi Maksimin sukellussyvyyden äänihälytys Maksimin sukellussyvyyden ohjelmointi Pinta-ajan äänihälytys Pinta-ajan ohjelmointi Syvyysintervallien äänihälytys Syvyysintervallien ohjelmointi Ennen sukellusta varmista, että olet lukenut ja ymmärtänyt tämän ohjekirjan kaikki osat. Kuva 21 Set Dive - Data toimintoa käytetään vesityypin (meri- tai makeavesi) valitsemiseen, joka määrittää tietokoneen syvyyslukeman tarkkuuden, kuten myös mittayksiköiden valintaan (metrinen tai imperiaalinen) sekä jäännöstypen nollaukseen muistista. Varmistaaksesi maksimitarkkuuden, Nemo Excel täytyy ohjelmoida joko makealle vedelle ( Fresh ) tai merivedelle ( Salt ), tilanteen mukaan. Tarkista tämä asetus usein, erityisesti jos käytät tätä instrumenttia eri ympäristöissä (järvi, meri, uima-allas). Paina <enter> nappia viimeisen merkinnän jälkeen palataksesi SET DIVE valikkoon. painamalla <esc> ohjelmoinnin aikana poistaa kaikki tehdyt muutokset ja palaa aikaisemmin ohjelmoituihin arvoihin; painamalla <enter> ohjelmoinnin aikana hyväksyy tehdyt muutokset ja siirtyy seuraavaan parametriin tai palaa korkeammalle valikkotasolle. Ennen sukellusta, varmista että olet säätänyt oikein kaikki mittayksiköt. Väärät säädöt voivat aiheuttaa sekaannusta sukelluksen aikana ja näin ollen johtaa virheisiin veden alla. Kuva 22 Set Dive - Data tilassa selaa, kunnes vilkkuva DELETE viesti ilmestyy. Paina <enter> päästäksesi vahvistus vaihtoehtoihin, joka näyttää vilkkuvaa NO viestiä. Käytä <+> tai <- > nappia muuttaaksesi tämän OK viestiksi. Kun OK viesti on ilmestynyt, paina <enter> poistaaksesi kudoksiin keräytyneen jäännöstypen määrän arvon. Jos et halua poistaa kudoksiin keräytyneen jäännöstypen määrän ilmoittavaa arvoa paina <esc> nappia tai <enter> nappia kun NO viesti ilmestyy. Tämä vaihtoehto on tarkoitettu ainoastaan erittäin kokeneille sukeltajille. Jäännöstyppimuistin nollauksen jälkeen laitetta ei voi käyttää uusintasukellusten tekemiseen. Älä sukella Nemo Excel jäännöstyppimuistin nollauksen jälkeen jos olet jo sukeltanut viimeisten 24 tunnin aikana. Set Dive - Mode (Aseta Sukellus - Toiminto) Set Dive - Mode toimintoa käytetään suunnitellun sukelluksen yleisten parametrien ohjelmointiin. Tässä kappaleessa käsitellään sukelluksia, joissa käytetään kaasuseoksena paineilmaa. Air Korkeus merenpinnasta Henkilökohtainen korjauskerroin Kontrolloimaton nousu Äänihälytykset Jos olet saattanut päätökseen Nitroxsukelluksen ja haluat tehdä toisen sukelluksen ilmalla, ohjelmoi tietokone Nitrox:iin O 2 21%:n. Näin tehden %CNS laskelma jää aktiiviseksi. 8

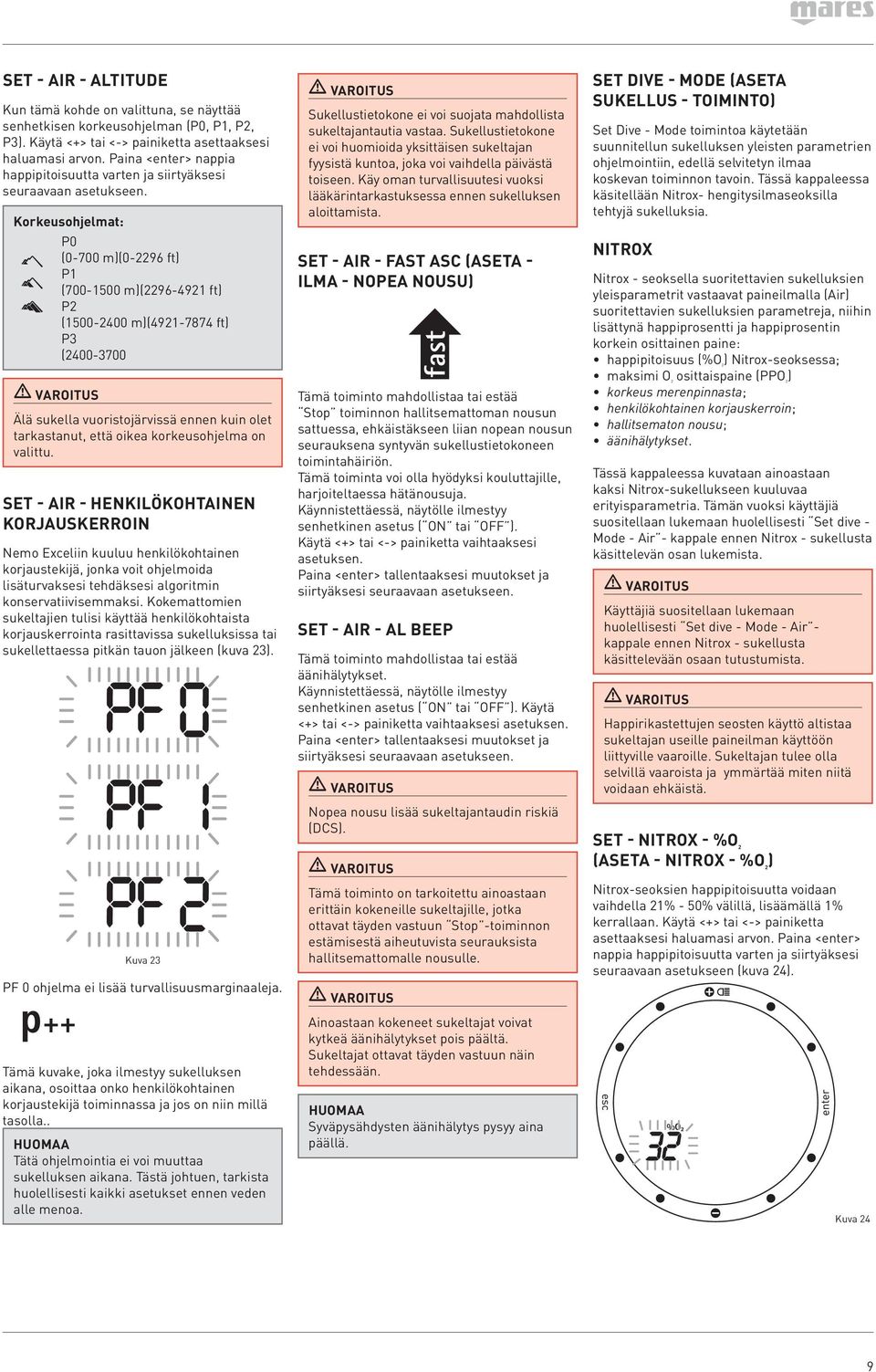

9 Set - Air - Altitude Kun tämä kohde on valittuna, se näyttää senhetkisen korkeusohjelman (P0, P1, P2, P3). Käytä <+> tai <-> painiketta asettaaksesi haluamasi arvon. Paina <enter> nappia happipitoisuutta varten ja siirtyäksesi seuraavaan asetukseen. Korkeusohjelmat: P0 (0-700 m)( ft) P1 ( m)( ft) P2 ( m)( ft) P3 ( Älä sukella vuoristojärvissä ennen kuin olet tarkastanut, että oikea korkeusohjelma on valittu. Set - Air - Henkilökohtainen korjauskerroin Nemo Exceliin kuuluu henkilökohtainen korjaustekijä, jonka voit ohjelmoida lisäturvaksesi tehdäksesi algoritmin konservatiivisemmaksi. Kokemattomien sukeltajien tulisi käyttää henkilökohtaista korjauskerrointa rasittavissa sukelluksissa tai sukellettaessa pitkän tauon jälkeen (kuva 23). Kuva 23 PF 0 ohjelma ei lisää turvallisuusmarginaaleja. Tämä kuvake, joka ilmestyy sukelluksen aikana, osoittaa onko henkilökohtainen korjaustekijä toiminnassa ja jos on niin millä tasolla.. Tätä ohjelmointia ei voi muuttaa sukelluksen aikana. Tästä johtuen, tarkista huolellisesti kaikki asetukset ennen veden alle menoa. Sukellustietokone ei voi suojata mahdollista sukeltajantautia vastaa. Sukellustietokone ei voi huomioida yksittäisen sukeltajan fyysistä kuntoa, joka voi vaihdella päivästä toiseen. Käy oman turvallisuutesi vuoksi lääkärintarkastuksessa ennen sukelluksen aloittamista. Set - Air - Fast Asc (Aseta - Ilma - Nopea Nousu) Tämä toiminto mahdollistaa tai estää Stop toiminnon hallitsemattoman nousun sattuessa, ehkäistäkseen liian nopean nousun seurauksena syntyvän sukellustietokoneen toimintahäiriön. Tämä toiminta voi olla hyödyksi kouluttajille, harjoiteltaessa hätänousuja. Käynnistettäessä, näytölle ilmestyy senhetkinen asetus ( ON tai OFF ). Käytä <+> tai <-> painiketta vaihtaaksesi asetuksen. Paina <enter> tallentaaksesi muutokset ja siirtyäksesi seuraavaan asetukseen. Set - Air - Al Beep Tämä toiminto mahdollistaa tai estää äänihälytykset. Käynnistettäessä, näytölle ilmestyy senhetkinen asetus ( ON tai OFF ). Käytä <+> tai <-> painiketta vaihtaaksesi asetuksen. Paina <enter> tallentaaksesi muutokset ja siirtyäksesi seuraavaan asetukseen. Nopea nousu lisää sukeltajantaudin riskiä (DCS). Tämä toiminto on tarkoitettu ainoastaan erittäin kokeneille sukeltajille, jotka ottavat täyden vastuun Stop -toiminnon estämisestä aiheutuvista seurauksista hallitsemattomalle nousulle. Ainoastaan kokeneet sukeltajat voivat kytkeä äänihälytykset pois päältä. Sukeltajat ottavat täyden vastuun näin tehdessään. Syväpysähdysten äänihälytys pysyy aina päällä. Set Dive - Mode (Aseta Sukellus - Toiminto) Set Dive - Mode toimintoa käytetään suunnitellun sukelluksen yleisten parametrien ohjelmointiin, edellä selvitetyn ilmaa koskevan toiminnon tavoin. Tässä kappaleessa käsitellään Nitrox- hengitysilmaseoksilla tehtyjä sukelluksia. Nitrox Nitrox - seoksella suoritettavien sukelluksien yleisparametrit vastaavat paineilmalla (Air) suoritettavien sukelluksien parametreja, niihin lisättynä happiprosentti ja happiprosentin korkein osittainen paine: happipitoisuus (%O 2 ) Nitrox-seoksessa; maksimi O 2 osittaispaine (PPO 2 ) korkeus merenpinnasta; henkilökohtainen korjauskerroin; hallitsematon nousu; äänihälytykset. Tässä kappaleessa kuvataan ainoastaan kaksi Nitrox-sukellukseen kuuluvaa erityisparametria. Tämän vuoksi käyttäjiä suositellaan lukemaan huolellisesti Set dive - Mode - Air - kappale ennen Nitrox - sukellusta käsittelevän osan lukemista. Käyttäjiä suositellaan lukemaan huolellisesti Set dive - Mode - Air - kappale ennen Nitrox - sukellusta käsittelevään osaan tutustumista. Happirikastettujen seosten käyttö altistaa sukeltajan useille paineilman käyttöön liittyville vaaroille. Sukeltajan tulee olla selvillä vaaroista ja ymmärtää miten niitä voidaan ehkäistä. Set - Nitrox - %O 2 (Aseta - Nitrox - %O 2 ) Nitrox-seoksien happipitoisuutta voidaan vaihdella 21% - 50% välillä, lisäämällä 1% kerrallaan. Käytä <+> tai <-> painiketta asettaaksesi haluamasi arvon. Paina <enter> nappia happipitoisuutta varten ja siirtyäksesi seuraavaan asetukseen (kuva 24). Kuva 24 9

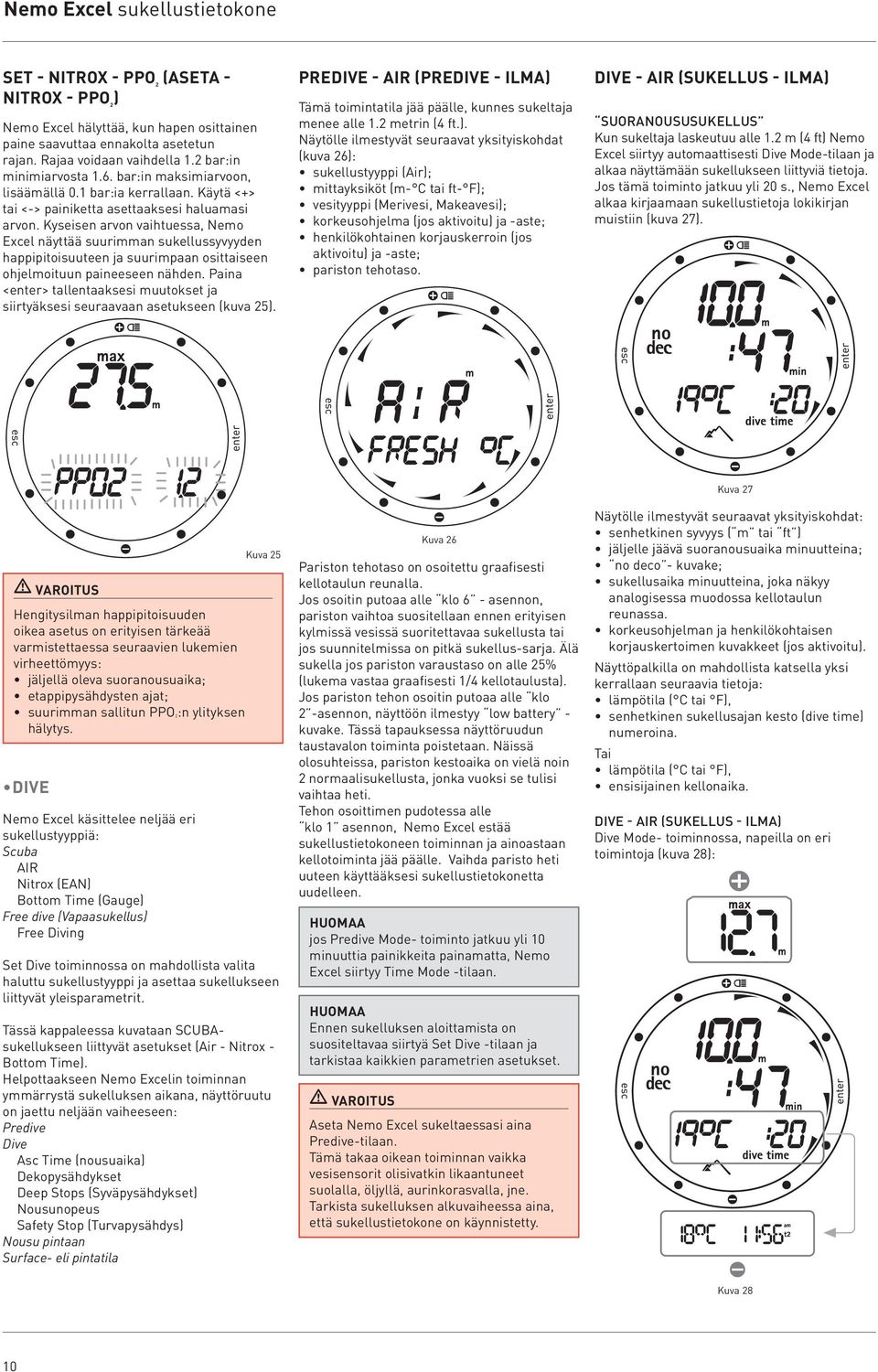

10 Nemo Excel sukellustietokone Set - Nitrox - PPO 2 (Aseta - Nitrox - PPO 2 ) Nemo Excel hälyttää, kun hapen osittainen paine saavuttaa ennakolta asetetun rajan. Rajaa voidaan vaihdella 1.2 bar:in minimiarvosta 1.6. bar:in maksimiarvoon, lisäämällä 0.1 bar:ia kerrallaan. Käytä <+> tai <-> painiketta asettaaksesi haluamasi arvon. Kyseisen arvon vaihtuessa, Nemo Excel näyttää suurimman sukellussyvyyden happipitoisuuteen ja suurimpaan osittaiseen ohjelmoituun paineeseen nähden. Paina <enter> tallentaaksesi muutokset ja siirtyäksesi seuraavaan asetukseen (kuva 25). Predive - Air (Predive - Ilma) Tämä toimintatila jää päälle, kunnes sukeltaja menee alle 1.2 metrin (4 ft.). Näytölle ilmestyvät seuraavat yksityiskohdat (kuva 26): sukellustyyppi (Air); mittayksiköt (m- C tai ft- F); vesityyppi (Merivesi, Makeavesi); korkeusohjelma (jos aktivoitu) ja -aste; henkilökohtainen korjauskerroin (jos aktivoitu) ja -aste; pariston tehotaso. Dive - Air (Sukellus - Ilma) SUORANOUSUSUKELLUS Kun sukeltaja laskeutuu alle 1.2 m (4 ft) Nemo Excel siirtyy automaattisesti Dive Mode-tilaan ja alkaa näyttämään sukellukseen liittyviä tietoja. Jos tämä toiminto jatkuu yli 20 s., Nemo Excel alkaa kirjaamaan sukellustietoja lokikirjan muistiin (kuva 27). Hengitysilman happipitoisuuden oikea asetus on erityisen tärkeää varmistettaessa seuraavien lukemien virheettömyys: jäljellä oleva suoranousuaika; etappipysähdysten ajat; suurimman sallitun PPO2:n ylityksen hälytys. Dive Nemo Excel käsittelee neljää eri sukellustyyppiä: Scuba AIR Nitrox (EAN) Bottom Time (Gauge) Free dive (Vapaasukellus) Free Diving Kuva 25 Set Dive toiminnossa on mahdollista valita haluttu sukellustyyppi ja asettaa sukellukseen liittyvät yleisparametrit. Tässä kappaleessa kuvataan SCUBAsukellukseen liittyvät asetukset (Air - Nitrox - Bottom Time). Helpottaakseen Nemo Excelin toiminnan ymmärrystä sukelluksen aikana, näyttöruutu on jaettu neljään vaiheeseen: Predive Dive Asc Time (nousuaika) Dekopysähdykset Deep Stops (Syväpysähdykset) Nousunopeus Safety Stop (Turvapysähdys) Nousu pintaan Surface- eli pintatila Kuva 26 Pariston tehotaso on osoitettu graafisesti kellotaulun reunalla. Jos osoitin putoaa alle klo 6 - asennon, pariston vaihtoa suositellaan ennen erityisen kylmissä vesissä suoritettavaa sukellusta tai jos suunnitelmissa on pitkä sukellus-sarja. Älä sukella jos pariston varaustaso on alle 25% (lukema vastaa graafisesti 1/4 kellotaulusta). Jos pariston tehon osoitin putoaa alle klo 2 -asennon, näyttöön ilmestyy low battery - kuvake. Tässä tapauksessa näyttöruudun taustavalon toiminta poistetaan. Näissä olosuhteissa, pariston kestoaika on vielä noin 2 normaalisukellusta, jonka vuoksi se tulisi vaihtaa heti. Tehon osoittimen pudotessa alle klo 1 asennon, Nemo Excel estää sukellustietokoneen toiminnan ja ainoastaan kellotoiminta jää päälle. Vaihda paristo heti uuteen käyttääksesi sukellustietokonetta uudelleen. jos Predive Mode- toiminto jatkuu yli 10 minuuttia painikkeita painamatta, Nemo Excel siirtyy Time Mode -tilaan. Ennen sukelluksen aloittamista on suositeltavaa siirtyä Set Dive -tilaan ja tarkistaa kaikkien parametrien asetukset. Aseta Nemo Excel sukeltaessasi aina Predive-tilaan. Tämä takaa oikean toiminnan vaikka vesisensorit olisivatkin likaantuneet suolalla, öljyllä, aurinkorasvalla, jne. Tarkista sukelluksen alkuvaiheessa aina, että sukellustietokone on käynnistetty. Kuva 27 Näytölle ilmestyvät seuraavat yksityiskohdat: senhetkinen syvyys ( m tai ft ) jäljelle jäävä suoranousuaika minuutteina; no deco - kuvake; sukellusaika minuutteina, joka näkyy analogisessa muodossa kellotaulun reunassa. korkeusohjelman ja henkilökohtaisen korjauskertoimen kuvakkeet (jos aktivoitu). Näyttöpalkilla on mahdollista katsella yksi kerrallaan seuraavia tietoja: lämpötila ( C tai F), senhetkinen sukellusajan kesto (dive time) numeroina. lämpötila ( C tai F), ensisijainen kellonaika. Dive - Air (Sukellus - Ilma) Dive Mode- toiminnossa, napeilla on eri toimintoja (kuva 28): Kuva 28 10

11 <+> painike: korvaa hetkellisesti senhetkisen syvyyslukeman maksimisyvyyslukemalla (5 sekunnin ajaksi, jonka jälkeen näyttö siirtyy senhetkisen syvyyden näyttöön); painamalla nappia 2 sekunnin ajan, näyttöruudun taustavalo aktivoituu. <-> nappi: käytetään näyttöpalkilla näytettyjen tietojen vaihtoon <enter> nappi: näyttää hetkellisesti (10 sekunnin ajan) sukellusparametriasetukset, juuri niin kuin ne näkyvät Predive Mode - tilassa. <esc> nappi: tämä nappi on pois toiminnasta sukelluksen aikana. Taustavalon jatkuva käyttö vähentää huomattavasti paristojen kestoikää. Kun jäljelle jäävää suoranousuaikaa on minuutti, hälytysääni varoittaa sukeltajaa, että hän on ylittämäisillään suoranousurajat. Dive - Air (Sukellus - Ilma) ETAPPIPYSÄHDYS -SUKELLUS Jos sukeltaja ei nouse yllä olevan hälytysäänen soitua, Nemo Excel alkaa laskemaan dekopysähdys -sukellusta. Näyttöruutuun ilmestyy deco viesti ja hälytysääni soi. Tässä tilassa näytölle ilmestyvät seuraavat yksityiskohdat (kuva 29): siihen asti kestänyt sukellusaika minuutteina, joka näkyy analogisessa muodossa kellotaulun reunassa; korkeusohjelman ja henkilökohtaisen korjauskertoimen kuvakkeet (jos aktivoitu). Näyttöpalkilla on mahdollista katsella yksi kerrallaan seuraavia tietoja: nousuaika, eli tarvittava kokonaisaika pinnalle nousuun. lämpötila ( C tai F), nousuaika; senhetkinen sukellusajan kesto (dive time) numeroina. nousuaika; ensisijainen kellonaika. Nappien toiminnot vastaavat Suoranoususukellus - kappaleessa kuvattuja toimintoja. Nousuaika pinnalle (Asc Time) Nousuaika on seuraavien aikojen summa: useiden etappipysähdysten kestoajat; nousuun tarvittava aika, kun nousunopeus on keskimäärin 10 m/min (32ft/min). mahdollisista syväpysähdyksistä (deep stops). Etappipysähdykset Nemo Excel tarkastaa myös, että etappipysähdykset suoritetaan oikein; kaksi kuvaketta näyttää graafisesti miten sukeltajan tulisi toimia. 2 kolmiota: oikea etappipysähdyssyvyys; kolmio ylöspäin: sukeltaja alle etappipysähdyssyvyyden, nouse! kolmio alaspäin: sukeltaja on noussut yli etappipysähdyssyvyyden, laskeudu! Jos sukeltaja on enemmän kuin 30 cm (11 tuumaa) etappipysähdyssyvyyden yläpuolella, alkaa alaspäin oleva kolmio vilkkua; jos ylitys on enemmän kuin 1m alkaa sen lisäksi myös äänihälytys soida. Nämä varoitukset jäävät päälle, kunnes sukeltaja palautuu oikeaan syvyyteen. Älä koskaan nouse oikean etappipysähdyssyvyyden yläpuolelle. Jos dekopysähdyssyvyys ylittyy metrillä ja kestää yli kolme minuuttia, tietokone siirtyy Omitted Stop -tilaan ja vastaava kuvake ilmestyy näyttöön. Tässä tapauksessa, jos pinnalle nousun jälkeen sukeltaja aikoo sukeltaa uudelleen, Nemo Excel toimii ainoastaan syvyysmittarina tai kellona (BT-toiminnossa) ja näyttää edelliseen sukellukseen liittyvät virheet. Deep Stops (Syväpysähdykset) Sukelluksen aikana, olosuhteista riippuen Nemo Excelin näytölle ilmestyy deep kuvake. Tämä näyttö on hyödyllinen syväpysähdyksen suunnitteluun nousun aikana. Kun sukelluksen aikana painetaan <ESC> painiketta, Nemo Excel näyttää väliaikaisesti vaadittavan arvioidun syväpysähdyksen. Nousun aikana näyttöön ilmestyvät tiedot saattavat vaihdella sukeltajan käytöksestä riippuen. Sukeltajien tulisi tarkkailla nousun aikana näitä tietoja saadakseen tarkempia tietoja arvioidusta pysähdyksestä. Nopea nousu lisää sukeltajantaudin riskiä (DCS). Minimoitaessa todennäköisten kriittisten ilmakuplien syntymistä etappisukelluksissa tai sukelluksissa, jotka lähestyvät suoranousurajaa, Nemo Excel kehottaa suorittamaan sarjan minuutin kestäviä syväpysähdyksiä eri syvyyksissä, sukellusprofiilista riippuen. Sukeltajan lähestyessä syväpysähdystä, Nemo Excel hälyttää ja DEEPSTOP - viesti ilmestyy näyttöpalkille. Syväpysähdyksiä voi olla yli yksi sukelluksen aikana. Se riippuu sukellusprofiilista sekä dekompressiotyypistä (kuva 30). Kuva 29 deco - kuvake; senhetkinen syvyys ( m tai ft ) syvimmän etappipysähdyksen syvyys ( m tai ft ) syvimmän etappipysähdyksen kesto; Etappipysähdyksen suorittamatta jättämisestä varoittavan hälytyksen kytkeydyttyä, kudososien typpikuormituksen laskenta pysähtyy ja jatkuu ainoastaan sukeltajan palauduttua oikeaan pysähdys-syvyyteen. Kuva 30 11

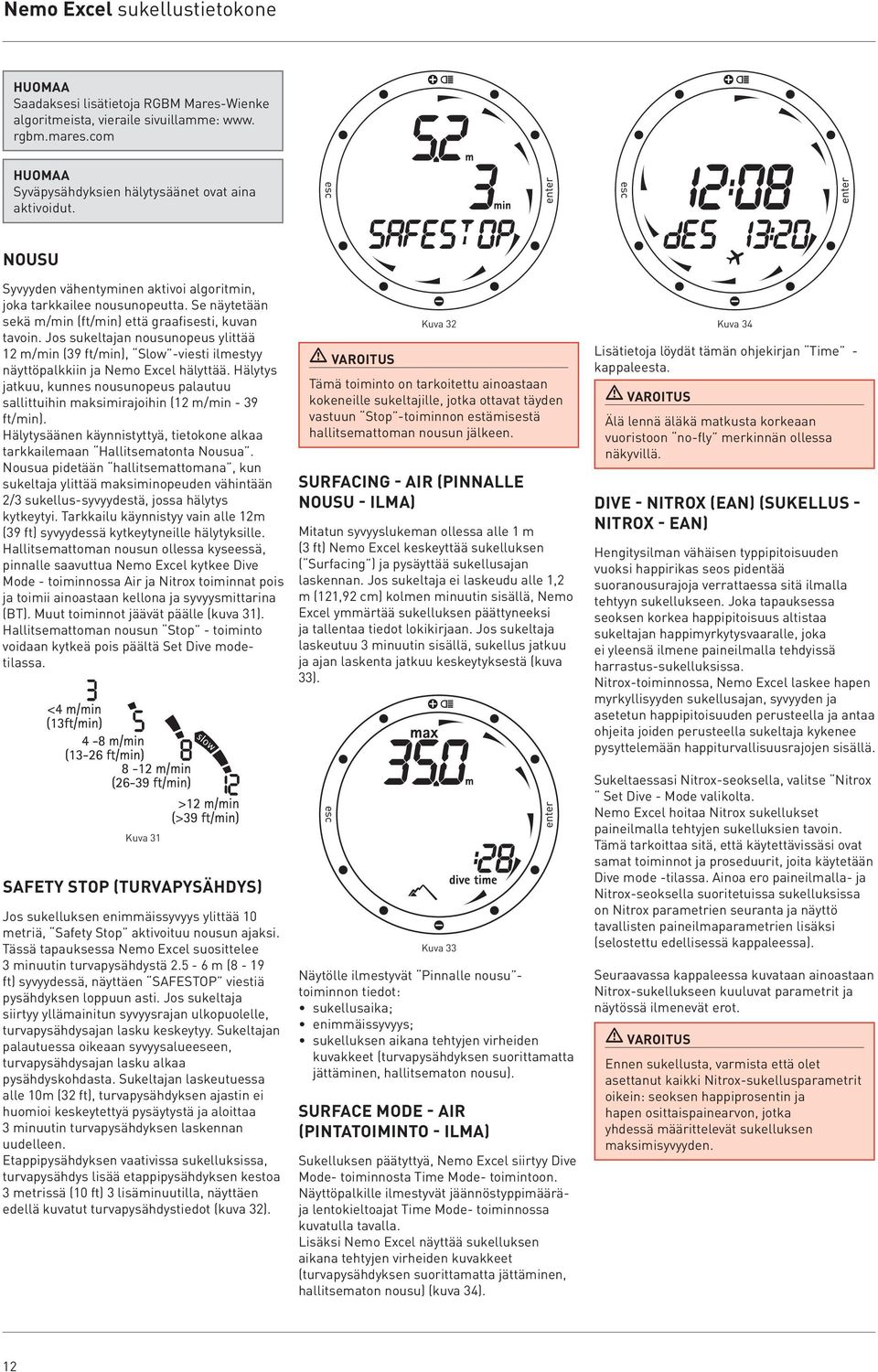

12 Nemo Excel sukellustietokone Saadaksesi lisätietoja RGBM Mares-Wienke algoritmeista, vieraile sivuillamme: www. rgbm.mares.com Syväpysähdyksien hälytysäänet ovat aina aktivoidut. Nousu Syvyyden vähentyminen aktivoi algoritmin, joka tarkkailee nousunopeutta. Se näytetään sekä m/min (ft/min) että graafisesti, kuvan tavoin. Jos sukeltajan nousunopeus ylittää 12 m/min (39 ft/min), Slow -viesti ilmestyy näyttöpalkkiin ja Nemo Excel hälyttää. Hälytys jatkuu, kunnes nousunopeus palautuu sallittuihin maksimirajoihin (12 m/min - 39 ft/min). Hälytysäänen käynnistyttyä, tietokone alkaa tarkkailemaan Hallitsematonta Nousua. Nousua pidetään hallitsemattomana, kun sukeltaja ylittää maksiminopeuden vähintään 2/3 sukellus-syvyydestä, jossa hälytys kytkeytyi. Tarkkailu käynnistyy vain alle 12m (39 ft) syvyydessä kytkeytyneille hälytyksille. Hallitsemattoman nousun ollessa kyseessä, pinnalle saavuttua Nemo Excel kytkee Dive Mode - toiminnossa Air ja Nitrox toiminnat pois ja toimii ainoastaan kellona ja syvyysmittarina (BT). Muut toiminnot jäävät päälle (kuva 31). Hallitsemattoman nousun Stop - toiminto voidaan kytkeä pois päältä Set Dive modetilassa. Kuva 31 Safety Stop (Turvapysähdys) Jos sukelluksen enimmäissyvyys ylittää 10 metriä, Safety Stop aktivoituu nousun ajaksi. Tässä tapauksessa Nemo Excel suosittelee 3 minuutin turvapysähdystä m (8-19 ft) syvyydessä, näyttäen SAFESTOP viestiä pysähdyksen loppuun asti. Jos sukeltaja siirtyy yllämainitun syvyysrajan ulkopuolelle, turvapysähdysajan lasku keskeytyy. Sukeltajan palautuessa oikeaan syvyysalueeseen, turvapysähdysajan lasku alkaa pysähdyskohdasta. Sukeltajan laskeutuessa alle 10m (32 ft), turvapysähdyksen ajastin ei huomioi keskeytettyä pysäytystä ja aloittaa 3 minuutin turvapysähdyksen laskennan uudelleen. Etappipysähdyksen vaativissa sukelluksissa, turvapysähdys lisää etappipysähdyksen kestoa 3 metrissä (10 ft) 3 lisäminuutilla, näyttäen edellä kuvatut turvapysähdystiedot (kuva 32). Kuva 32 Tämä toiminto on tarkoitettu ainoastaan kokeneille sukeltajille, jotka ottavat täyden vastuun Stop -toiminnon estämisestä hallitsemattoman nousun jälkeen. Surfacing - Air (Pinnalle nousu - Ilma) Mitatun syvyyslukeman ollessa alle 1 m (3 ft) Nemo Excel keskeyttää sukelluksen ( Surfacing ) ja pysäyttää sukellusajan laskennan. Jos sukeltaja ei laskeudu alle 1,2 m (121,92 cm) kolmen minuutin sisällä, Nemo Excel ymmärtää sukelluksen päättyneeksi ja tallentaa tiedot lokikirjaan. Jos sukeltaja laskeutuu 3 minuutin sisällä, sukellus jatkuu ja ajan laskenta jatkuu keskeytyksestä (kuva 33). Kuva 33 Näytölle ilmestyvät Pinnalle nousu - toiminnon tiedot: sukellusaika; enimmäissyvyys; sukelluksen aikana tehtyjen virheiden kuvakkeet (turvapysähdyksen suorittamatta jättäminen, hallitsematon nousu). Surface Mode - Air (Pintatoiminto - Ilma) Sukelluksen päätyttyä, Nemo Excel siirtyy Dive Mode- toiminnosta Time Mode- toimintoon. Näyttöpalkille ilmestyvät jäännöstyppimääräja lentokieltoajat Time Mode- toiminnossa kuvatulla tavalla. Lisäksi Nemo Excel näyttää sukelluksen aikana tehtyjen virheiden kuvakkeet (turvapysähdyksen suorittamatta jättäminen, hallitsematon nousu) (kuva 34). Kuva 34 Lisätietoja löydät tämän ohjekirjan Time - kappaleesta. Älä lennä äläkä matkusta korkeaan vuoristoon no-fly merkinnän ollessa näkyvillä. Dive - Nitrox (EAN) (Sukellus - Nitrox - EAN) Hengitysilman vähäisen typpipitoisuuden vuoksi happirikas seos pidentää suoranousurajoja verrattaessa sitä ilmalla tehtyyn sukellukseen. Joka tapauksessa seoksen korkea happipitoisuus altistaa sukeltajan happimyrkytysvaaralle, joka ei yleensä ilmene paineilmalla tehdyissä harrastus-sukelluksissa. Nitrox-toiminnossa, Nemo Excel laskee hapen myrkyllisyyden sukellusajan, syvyyden ja asetetun happipitoisuuden perusteella ja antaa ohjeita joiden perusteella sukeltaja kykenee pysyttelemään happiturvallisuusrajojen sisällä. Sukeltaessasi Nitrox-seoksella, valitse Nitrox Set Dive - Mode valikolta. Nemo Excel hoitaa Nitrox sukellukset paineilmalla tehtyjen sukelluksien tavoin. Tämä tarkoittaa sitä, että käytettävissäsi ovat samat toiminnot ja proseduurit, joita käytetään Dive mode -tilassa. Ainoa ero paineilmalla- ja Nitrox-seoksella suoritetuissa sukelluksissa on Nitrox parametrien seuranta ja näyttö tavallisten paineilmaparametrien lisäksi (selostettu edellisessä kappaleessa). Seuraavassa kappaleessa kuvataan ainoastaan Nitrox-sukellukseen kuuluvat parametrit ja näytössä ilmenevät erot. Ennen sukellusta, varmista että olet asettanut kaikki Nitrox-sukellusparametrit oikein: seoksen happiprosentin ja hapen osittaispainearvon, jotka yhdessä määrittelevät sukelluksen maksimisyvyyden. 12

13 Hengitysilman happipitoisuuden oikea asetus on erityisen tärkeää varmistettaessa seuraavien lukemien virheettömyys: jäljellä oleva suoranousuaika; etappipysähdysten ajat; suurimman sallitun PPO2:n ylityksen hälytys. Happirikastettujen seosten käyttö altistaa sukeltajan useille paineilman käyttöön liittyville vaaroille. Sukeltajan tulee olla selvillä vaaroista ja ymmärtää miten niitä voidaan ehkäistä. Ainoastaan tarvittavan koulutuksen saaneet sukeltajat saavat käyttää Nemo Exceliä happirikkailla seoksilla (Nitrox) suoritettavissa sukelluksissa. Tarkoituksenmukaisen koulutuksen puute saattaa johtaa vakavaan onnettomuuteen. Käyttäjää suositellaan lukemaan huolellisesti paineilmasukellusta käsittelevä kappale ennen Nitroxsukellusta käsittelevään kappaleeseen tutustumista. Yleiset Nitrox- Sukellusparametrit Hapen osapaine Sukeltajan saavuttaessa syvyyden, jossa PPO 2 ylittää parametriä vastaavan maksimirajan, ( ATM), Nemo Excel käynnistää hälytystilan, jossa ilmenee: vilkkuva syvyyslukema; äänihälytys. Hälytys jatkuu, kunnes sukeltaja laskeutuu riittävästi palauttaakseen PPO 2 ohjelmoituihin rajoihin (kuva 35). Kuva 35 Vaikutukset keskushermostoon Hapen myrkyllisille vaikutuksille altistumista tarkkaillaan CNS (Central Nervous System)- laskelman avulla. Se perustuu tämän hetken altistussuosituksiin. Myrkyllisyys ilmoitetaan prosenttiarvoina %. CNS:n prosenttiarvo näkyy näytöllä. Arvon ylitettyä 70%, hälytys kytkeytyy ja arvo vilkkuu (kuva 36). Kuva 36 Kun max PPO2 hälytys käynnistyy, nouse välittömästi ylöspäin kunnes hälytys sammuu. Näyttöön ilmestyvä enimmäissyvyys on oletusarvo, joka riippuu veden asetuksesta, lämpötilasta, korkeudesta jne. Sukelluksen aikana oikea enimmäissyvyys määritellään kudoksiin keräytyneen todellisen PPO2:n perusteella. Predive - Nitrox (EAN) (Sukellus - Nitrox - EAN) Tämä toimintatila jää päälle, kunnes sukeltaja menee alle 1.2 metrin (4 ft.). Näytölle ilmestyvät seuraavat yksityiskohdat: sukellustyyppi (EAN); mittayksiköt (m- C tai ft- F); vesityyppi (Merivesi, Makeavesi); korkeusohjelma (jos aktivoitu) ja -aste; henkilökohtainen korjauskerroin (jos aktivoitu) ja -aste; pariston tehotaso. Pariston tehotaso on osoitettu graafisesti kellotaulun reunalla. Jos osoitin putoaa alle klo 6 - asennon, pariston vaihtoa suositellaan ennen erityisen kylmissä vesissä suoritettavaa sukellusta tai jos suunnitelmissa on pitkä sukellus-sarja. Älä sukella jos pariston varaustaso on alle 25% (lukema vastaa graafisesti 1/4 kellotaulusta). Jos pariston tehon osoitin putoaa alle klo 2 -asennon, näyttöön ilmestyy low battery - kuvake. Tässä tapauksessa näyttöruudun taustavalon toiminta poistetaan. Näissä olosuhteissa, pariston kestoaika on vielä noin 2 normaalisukellusta, jonka vuoksi se tulisi vaihtaa heti. Tehon osoittimen pudotessa alle klo 1 asennon, Nemo Excel estää sukellustietokoneen toiminnan ja ainoastaan kellotoiminta jää päälle. Vaihda paristo heti uuteen käyttääksesi sukellustietokonetta uudelleen. jos Predive Mode- toiminto jatkuu yli 10 minuuttia painikkeita painamatta, Nemo Excel siirtyy Time Mode -tilaan. Ennen jokaisen sukelluksen aloittamista on suositeltavaa siirtyä Set Dive -toimintoon ja tarkistaa kaikkien parametrien asetukset, erityisesti Nitrox-parametrien. Aseta Nemo Excel sukeltaessasi aina Predive-tilaan. Tämä takaa oikean toiminnan vaikka vesisensorit olisivatkin likaantuneet suolalla, öljyllä, aurinkorasvalla, jne. Tarkista sukelluksen alkuvaiheessa aina, että sukellustietokone on käynnistetty. Dive - No Deco Nitrox (Sukellus - Suoranousu Nitrox) Kun sukeltaja laskeutuu alle 1.2 m (4 ft) Nemo Excel siirtyy automaattisesti Dive Mode-tilaan ja alkaa näyttämään sukellukseen liittyviä tietoja. Jos tämä toiminto jatkuu yli 20 s., Nemo Excel alkaa kirjaamaan sukellustietoja lokikirjan muistiin (kuva 37). Kuva 37 Näytölle ilmestyvät seuraavat yksityiskohdat: senhetkinen syvyys ( m tai ft ) jäljelle jäävä suoranousuaika minuutteina; no deco - kuvake; sukellusaika minuutteina, joka näkyy analogisessa muodossa kellotaulun reunassa. korkeusohjelman ja henkilökohtaisen korjauskertoimen kuvakkeet (jos aktivoitu). Näyttöpalkilla on mahdollista katsella yksi kerrallaan seuraavia tietoja: %O 2 ; %CNS. lämpötila ( C tai F), senhetkinen sukellusajan kesto (dive time) numeroina. lämpötila ( C tai F), ensisijainen kellonaika. 13

14 Nemo Excel sukellustietokone Painikkeiden toiminnat vastaavat täysin paineilmasukellusta käsittelevässä kappaleessa kuvattuja toimintoja. Näyttöjen selaus vastaa täysin paineilmasukellusta käsittelevässä kappaleessa kuvattua selausta. Käyttäjää suositellaan lukemaan huolellisesti paineilmasukellusta käsittelevä kappale. Dive - Deco Stop Nitrox (Sukellus - Dekopysähdys Nitrox) Näytölle ilmestyvät yksityiskohdat dekopysähdys Nitrox-sukelluksissa ovat seuraavat (kuva 38). Kuva 38 deco - kuvake; senhetkinen syvyys ( m tai ft ) syvimmän etappipysähdyksen syvyys ( m tai ft ) syvimmän etappipysähdyksen kesto; siihen asti kestänyt sukellusaika minuutteina, joka näkyy analogisessa muodossa kellotaulun reunassa; korkeusohjelman ja henkilökohtaisen korjauskertoimen kuvakkeet (jos aktivoitu). Näyttöpalkilla on mahdollista katsella yksi kerrallaan seuraavia tietoja: nousuaika, eli tarvittava kokonaisaika pinnalle nousuun. %CNS. lämpötila ( C tai F), senhetkinen sukellusajan kesto (dive time) numeroina. %O 2 ; ensisijainen kellonaika. Ymmärtääkseen miten dekopysähdys suoritetaan Nitrox-sukelluksessa, käyttäjän tulisi lukea huolellisesti myös vastaavaa aihetta käsittelevä paineilmasukelluskappale. Surfacing - Nitrox (Pinnalle nousu - Nitrox) Mitatun syvyyslukeman ollessa alle 1 m (3 ft) Nemo Excel keskeyttää sukelluksen ( Surfacing ) ja pysäyttää sukellusajan laskennan. Jos sukeltaja ei laskeudu alle 1,5 m (5 ft) kolmen minuutin sisällä, Nemo Excel ymmärtää sukelluksen päättyneeksi ja tallentaa tiedot lokikirjaan. Jos sukeltaja laskeutuu 3 minuutin sisällä, sukellus jatkuu ja ajan laskenta jatkuu keskeytyksestä. Näytölle ilmestyvät Pinnalle nousu - toiminnon tiedot: sukellusaika; enimmäissyvyys; sukelluksen aikana tehtyjen virheiden kuvakkeet (turvapysähdyksen suorittamatta jättäminen, hallitsematon nousu). Surface Mode - Nitrox (Pintatoiminto - Nitrox) Surface - Nitrox toiminnossa näytölle ilmestyvät tiedot vastaavat Surface - Air toiminnon tietoja, lisättyä %CNS arvoa lukuun ottamatta Älä lennä äläkä matkusta korkeaan vuoristoon no-fly merkinnän ollessa näkyvillä. Jos olet saattanut päätökseen Nitroxsukelluksen ja haluat tehdä toisen sukelluksen ilmalla, ohjelmoi tietokone Nitrox:iin O 2 21%:n. Näin tehden %CNS laskelma jää aktiiviseksi. Dive - Bottom Time (gauge) (Sukellus - Pohja-aika - (mittari)) Tässä tilassa Nemo Excel toimii elektronisena ajastimena ja syvyysmittarina, mutta ei laske suoranousurajoja eikä etappipysähdysaikoja. Suoranousurajojen tai oikeiden etappipysähdysaikojen suunnittelu on sen vuoksi täysin käyttäjän vastuulla. Näyttöruutuun ilmestyvät Predive- ja Surfacing -toiminnon yksityiskohdat vastaavat Nitrox-ja paineilmasukelluksen yhteydessä kuvattuja yksityiskohtia (kuva 39). Kuva 39 Dive Mode-toiminnossa näyttöruutuun ilmestyvät yksityiskohdat ovat sen sijaan seuraavat (kuva 40). Kuva 40 senhetkinen syvyys; sukellusaika minuutteina (myös analogisesti) ja sekunteina; nousunopeus; lämpötila ( C tai F), ensisijainen kellonaika. Painamalla <+> tai <-> nappia noin 8 sekunnin ajan, näytölle ilmestyy siihen asti saavutettu maksimisyvyys. Aseta Nemo Excel sukeltaessasi aina Predive-tilaan. Tämä takaa oikean toiminnan vaikka vesisensorit olisivatkin likaantuneet suolalla, öljyllä, aurinkorasvalla, jne. Tarkista sukelluksen alkuvaiheessa aina, että sukellustietokone on käynnistetty. Surface mode - BT (Pintatoiminto - BT) Kehon jäännöstypen poistoaika, lentovaroaika tai varoaika matkustettaessa korkeaan vuoristoon näytetään kuten Air- ja Nitroxsukelluksien yhteydessä. BT -toiminnossa sukelluksen jälkeen, siirtyminen Air - tai Nitrox -toimintaan on estetty 24 tunniksi. (Tämä lukitus voidaan estää poistamalla jäännöstypen tallennettu määrä Set Dive - Data mode-toiminnosta). 14

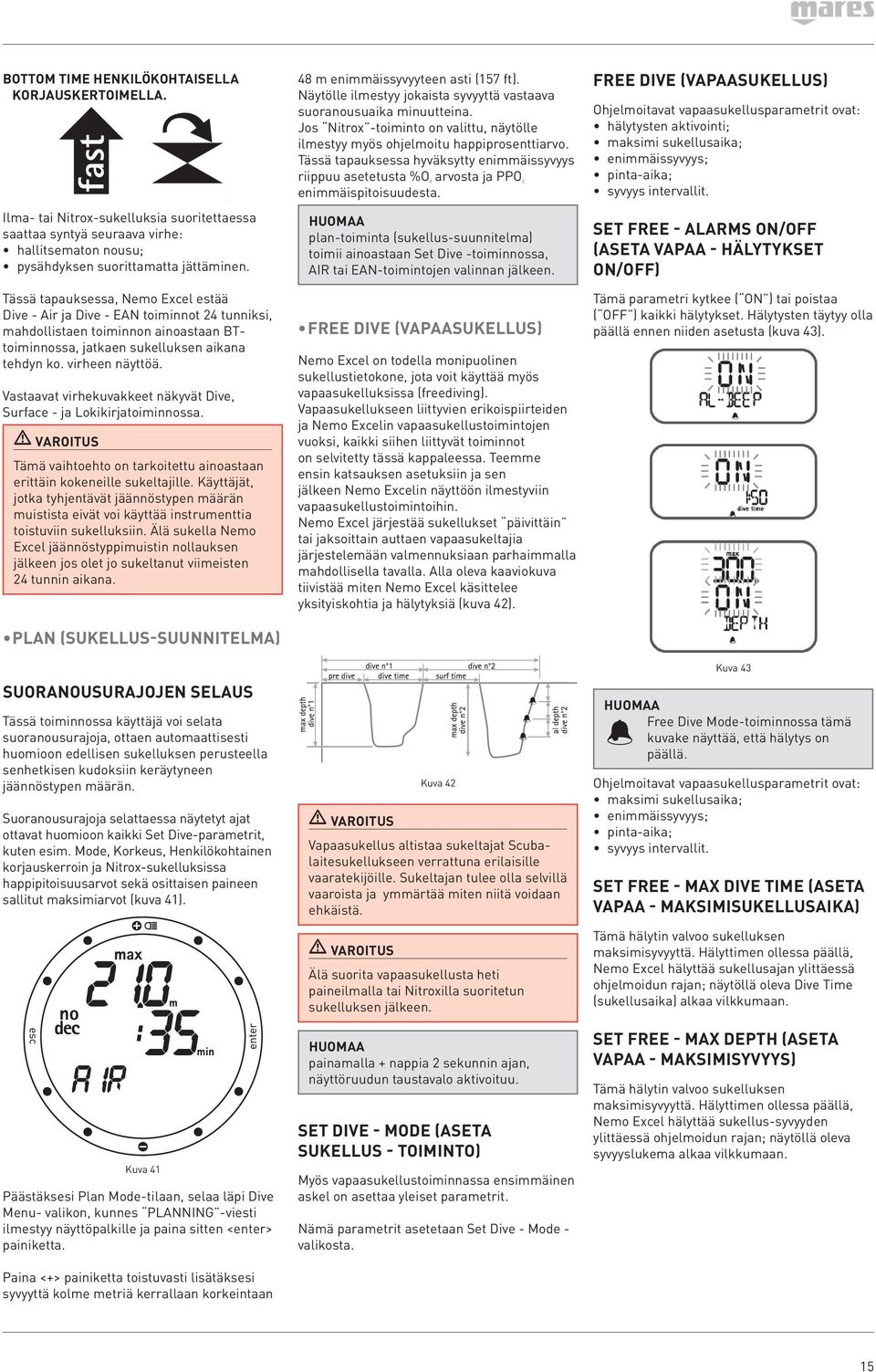

15 Bottom Time henkilökohtaisella korjauskertoimella. Ilma- tai Nitrox-sukelluksia suoritettaessa saattaa syntyä seuraava virhe: hallitsematon nousu; pysähdyksen suorittamatta jättäminen. Tässä tapauksessa, Nemo Excel estää Dive - Air ja Dive - EAN toiminnot 24 tunniksi, mahdollistaen toiminnon ainoastaan BTtoiminnossa, jatkaen sukelluksen aikana tehdyn ko. virheen näyttöä. Vastaavat virhekuvakkeet näkyvät Dive, Surface - ja Lokikirjatoiminnossa. Tämä vaihtoehto on tarkoitettu ainoastaan erittäin kokeneille sukeltajille. Käyttäjät, jotka tyhjentävät jäännöstypen määrän muistista eivät voi käyttää instrumenttia toistuviin sukelluksiin. Älä sukella Nemo Excel jäännöstyppimuistin nollauksen jälkeen jos olet jo sukeltanut viimeisten 24 tunnin aikana. Plan (Sukellus-suunnitelma) Suoranousurajojen Selaus Tässä toiminnossa käyttäjä voi selata suoranousurajoja, ottaen automaattisesti huomioon edellisen sukelluksen perusteella senhetkisen kudoksiin keräytyneen jäännöstypen määrän. Suoranousurajoja selattaessa näytetyt ajat ottavat huomioon kaikki Set Dive-parametrit, kuten esim. Mode, Korkeus, Henkilökohtainen korjauskerroin ja Nitrox-sukelluksissa happipitoisuusarvot sekä osittaisen paineen sallitut maksimiarvot (kuva 41). Kuva 41 Päästäksesi Plan Mode-tilaan, selaa läpi Dive Menu- valikon, kunnes PLANNING -viesti ilmestyy näyttöpalkille ja paina sitten <enter> painiketta. Paina <+> painiketta toistuvasti lisätäksesi syvyyttä kolme metriä kerrallaan korkeintaan 48 m enimmäissyvyyteen asti (157 ft). Näytölle ilmestyy jokaista syvyyttä vastaava suoranousuaika minuutteina. Jos Nitrox -toiminto on valittu, näytölle ilmestyy myös ohjelmoitu happiprosenttiarvo. Tässä tapauksessa hyväksytty enimmäissyvyys riippuu asetetusta %O 2 arvosta ja PPO 2 enimmäispitoisuudesta. plan-toiminta (sukellus-suunnitelma) toimii ainoastaan Set Dive -toiminnossa, AIR tai EAN-toimintojen valinnan jälkeen. Free Dive (Vapaasukellus) Nemo Excel on todella monipuolinen sukellustietokone, jota voit käyttää myös vapaasukelluksissa (freediving). Vapaasukellukseen liittyvien erikoispiirteiden ja Nemo Excelin vapaasukellustoimintojen vuoksi, kaikki siihen liittyvät toiminnot on selvitetty tässä kappaleessa. Teemme ensin katsauksen asetuksiin ja sen jälkeen Nemo Excelin näyttöön ilmestyviin vapaasukellustoimintoihin. Nemo Excel järjestää sukellukset päivittäin tai jaksoittain auttaen vapaasukeltajia järjestelemään valmennuksiaan parhaimmalla mahdollisella tavalla. Alla oleva kaaviokuva tiivistää miten Nemo Excel käsittelee yksityiskohtia ja hälytyksiä (kuva 42). Kuva 42 Vapaasukellus altistaa sukeltajat Scubalaitesukellukseen verrattuna erilaisille vaaratekijöille. Sukeltajan tulee olla selvillä vaaroista ja ymmärtää miten niitä voidaan ehkäistä. Älä suorita vapaasukellusta heti paineilmalla tai Nitroxilla suoritetun sukelluksen jälkeen. painamalla + nappia 2 sekunnin ajan, näyttöruudun taustavalo aktivoituu. Set Dive - Mode (Aseta Sukellus - Toiminto) Myös vapaasukellustoiminnassa ensimmäinen askel on asettaa yleiset parametrit. Nämä parametrit asetetaan Set Dive - Mode - valikosta. Free Dive (Vapaasukellus) Ohjelmoitavat vapaasukellusparametrit ovat: hälytysten aktivointi; maksimi sukellusaika; enimmäissyvyys; pinta-aika; syvyys intervallit. Set Free - Alarms On/Off (Aseta Vapaa - Hälytykset On/Off) Tämä parametri kytkee ( ON ) tai poistaa ( OFF ) kaikki hälytykset. Hälytysten täytyy olla päällä ennen niiden asetusta (kuva 43). Kuva 43 Free Dive Mode-toiminnossa tämä kuvake näyttää, että hälytys on päällä. Ohjelmoitavat vapaasukellusparametrit ovat: maksimi sukellusaika; enimmäissyvyys; pinta-aika; syvyys intervallit. Set Free - Max Dive Time (Aseta Vapaa - Maksimisukellusaika) Tämä hälytin valvoo sukelluksen maksimisyvyyttä. Hälyttimen ollessa päällä, Nemo Excel hälyttää sukellusajan ylittäessä ohjelmoidun rajan; näytöllä oleva Dive Time (sukellusaika) alkaa vilkkumaan. Set Free - Max Depth (Aseta Vapaa - Maksimisyvyys) Tämä hälytin valvoo sukelluksen maksimisyvyyttä. Hälyttimen ollessa päällä, Nemo Excel hälyttää sukellus-syvyyden ylittäessä ohjelmoidun rajan; näytöllä oleva syvyyslukema alkaa vilkkumaan. 15

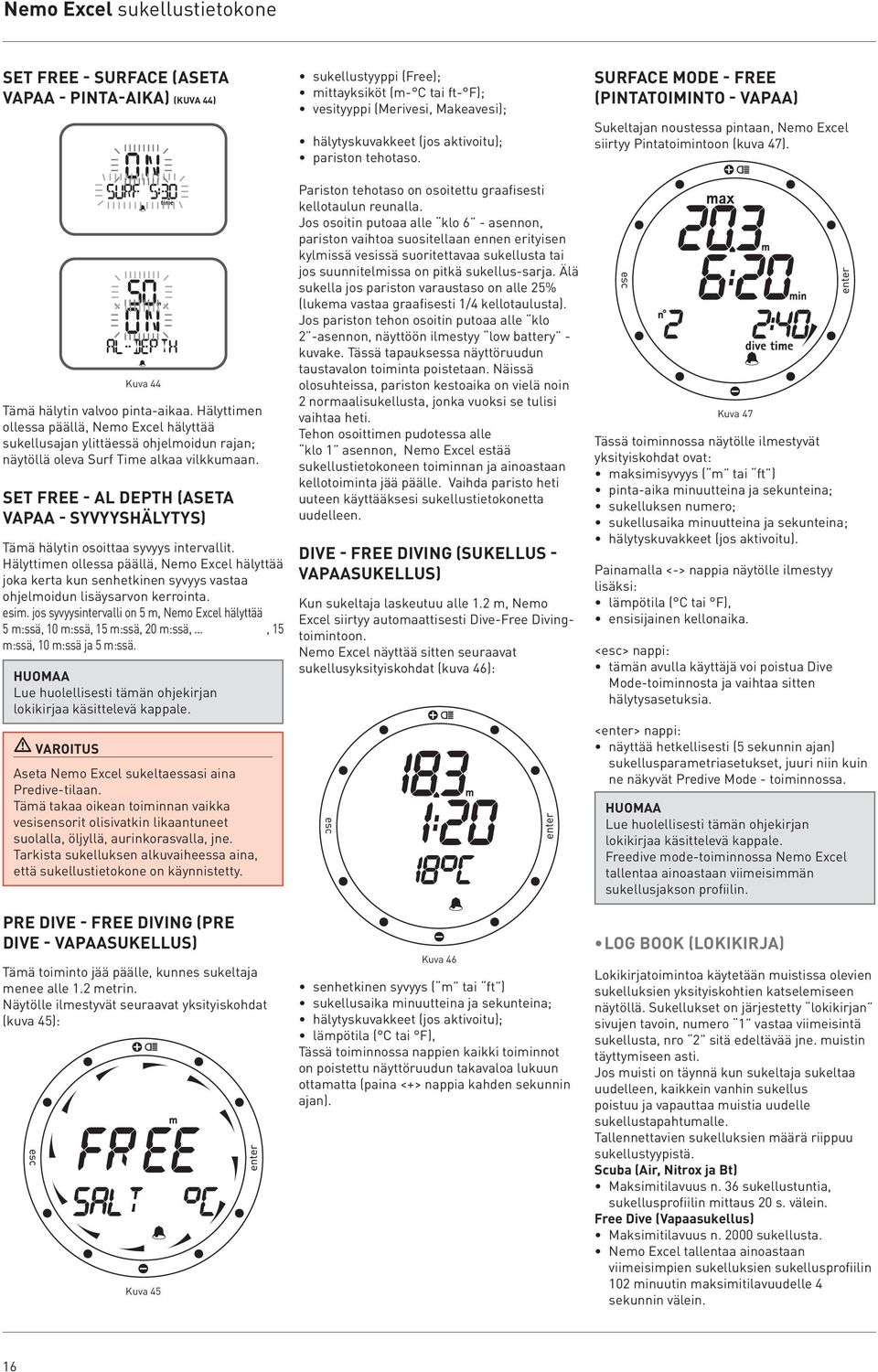

16 Nemo Excel sukellustietokone Set Free - Surface (Aseta Vapaa - Pinta-aika) (kuva 44) Kuva 44 Tämä hälytin valvoo pinta-aikaa. Hälyttimen ollessa päällä, Nemo Excel hälyttää sukellusajan ylittäessä ohjelmoidun rajan; näytöllä oleva Surf Time alkaa vilkkumaan. Set Free - Al Depth (Aseta Vapaa - Syvyyshälytys) Tämä hälytin osoittaa syvyys intervallit. Hälyttimen ollessa päällä, Nemo Excel hälyttää joka kerta kun senhetkinen syvyys vastaa ohjelmoidun lisäysarvon kerrointa. esim. jos syvyysintervalli on 5 m, Nemo Excel hälyttää 5 m:ssä, 10 m:ssä, 15 m:ssä, 20 m:ssä,..., 15 m:ssä, 10 m:ssä ja 5 m:ssä. Lue huolellisesti tämän ohjekirjan lokikirjaa käsittelevä kappale. Aseta Nemo Excel sukeltaessasi aina Predive-tilaan. Tämä takaa oikean toiminnan vaikka vesisensorit olisivatkin likaantuneet suolalla, öljyllä, aurinkorasvalla, jne. Tarkista sukelluksen alkuvaiheessa aina, että sukellustietokone on käynnistetty. Pre Dive - Free Diving (Pre Dive - Vapaasukellus) Tämä toiminto jää päälle, kunnes sukeltaja menee alle 1.2 metrin. Näytölle ilmestyvät seuraavat yksityiskohdat (kuva 45): Kuva 45 sukellustyyppi (Free); mittayksiköt (m- C tai ft- F); vesityyppi (Merivesi, Makeavesi); hälytyskuvakkeet (jos aktivoitu); pariston tehotaso. Pariston tehotaso on osoitettu graafisesti kellotaulun reunalla. Jos osoitin putoaa alle klo 6 - asennon, pariston vaihtoa suositellaan ennen erityisen kylmissä vesissä suoritettavaa sukellusta tai jos suunnitelmissa on pitkä sukellus-sarja. Älä sukella jos pariston varaustaso on alle 25% (lukema vastaa graafisesti 1/4 kellotaulusta). Jos pariston tehon osoitin putoaa alle klo 2 -asennon, näyttöön ilmestyy low battery - kuvake. Tässä tapauksessa näyttöruudun taustavalon toiminta poistetaan. Näissä olosuhteissa, pariston kestoaika on vielä noin 2 normaalisukellusta, jonka vuoksi se tulisi vaihtaa heti. Tehon osoittimen pudotessa alle klo 1 asennon, Nemo Excel estää sukellustietokoneen toiminnan ja ainoastaan kellotoiminta jää päälle. Vaihda paristo heti uuteen käyttääksesi sukellustietokonetta uudelleen. Dive - Free Diving (Sukellus - Vapaasukellus) Kun sukeltaja laskeutuu alle 1.2 m, Nemo Excel siirtyy automaattisesti Dive-Free Divingtoimintoon. Nemo Excel näyttää sitten seuraavat sukellusyksityiskohdat (kuva 46): Kuva 46 senhetkinen syvyys ( m tai ft ) sukellusaika minuutteina ja sekunteina; hälytyskuvakkeet (jos aktivoitu); lämpötila ( C tai F), Tässä toiminnossa nappien kaikki toiminnot on poistettu näyttöruudun takavaloa lukuun ottamatta (paina <+> nappia kahden sekunnin ajan). Surface Mode - Free (Pintatoiminto - Vapaa) Sukeltajan noustessa pintaan, Nemo Excel siirtyy Pintatoimintoon (kuva 47). Kuva 47 Tässä toiminnossa näytölle ilmestyvät yksityiskohdat ovat: maksimisyvyys ( m tai ft ) pinta-aika minuutteina ja sekunteina; sukelluksen numero; sukellusaika minuutteina ja sekunteina; hälytyskuvakkeet (jos aktivoitu). Painamalla <-> nappia näytölle ilmestyy lisäksi: lämpötila ( C tai F), ensisijainen kellonaika. <esc> nappi: tämän avulla käyttäjä voi poistua Dive Mode-toiminnosta ja vaihtaa sitten hälytysasetuksia. <enter> nappi: näyttää hetkellisesti (5 sekunnin ajan) sukellusparametriasetukset, juuri niin kuin ne näkyvät Predive Mode - toiminnossa. Lue huolellisesti tämän ohjekirjan lokikirjaa käsittelevä kappale. Freedive mode-toiminnossa Nemo Excel tallentaa ainoastaan viimeisimmän sukellusjakson profiilin. Log Book (Lokikirja) Lokikirjatoimintoa käytetään muistissa olevien sukelluksien yksityiskohtien katselemiseen näytöllä. Sukellukset on järjestetty lokikirjan sivujen tavoin, numero 1 vastaa viimeisintä sukellusta, nro 2 sitä edeltävää jne. muistin täyttymiseen asti. Jos muisti on täynnä kun sukeltaja sukeltaa uudelleen, kaikkein vanhin sukellus poistuu ja vapauttaa muistia uudelle sukellustapahtumalle. Tallennettavien sukelluksien määrä riippuu sukellustyypistä. Scuba (Air, Nitrox ja Bt) Maksimitilavuus n. 36 sukellustuntia, sukellusprofiilin mittaus 20 s. välein. Free Dive (Vapaasukellus) Maksimitilavuus n sukellusta. Nemo Excel tallentaa ainoastaan viimeisimpien sukelluksien sukellusprofiilin 102 minuutin maksimitilavuudelle 4 sekunnin välein. 16

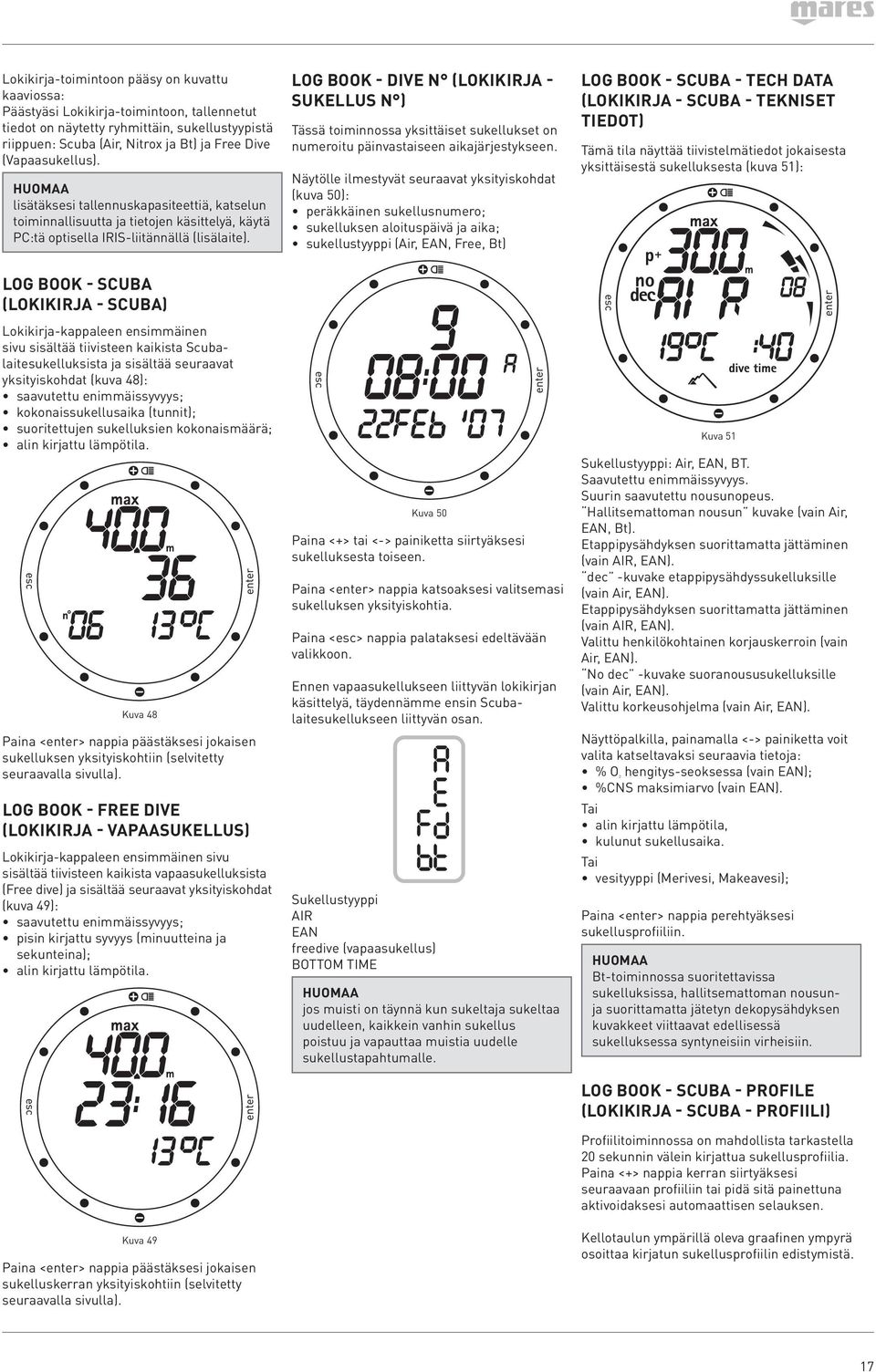

17 Lokikirja-toimintoon pääsy on kuvattu kaaviossa: Päästyäsi Lokikirja-toimintoon, tallennetut tiedot on näytetty ryhmittäin, sukellustyypistä riippuen: Scuba (Air, Nitrox ja Bt) ja Free Dive (Vapaasukellus). lisätäksesi tallennuskapasiteettiä, katselun toiminnallisuutta ja tietojen käsittelyä, käytä PC:tä optisella IRIS-liitännällä (lisälaite). Log Book - Dive n (Lokikirja - Sukellus n ) Tässä toiminnossa yksittäiset sukellukset on numeroitu päinvastaiseen aikajärjestykseen. Näytölle ilmestyvät seuraavat yksityiskohdat (kuva 50): peräkkäinen sukellusnumero; sukelluksen aloituspäivä ja aika; sukellustyyppi (Air, EAN, Free, Bt) Log Book - Scuba - Tech Data (Lokikirja - Scuba - Tekniset Tiedot) Tämä tila näyttää tiivistelmätiedot jokaisesta yksittäisestä sukelluksesta (kuva 51): Log Book - Scuba (Lokikirja - Scuba) Lokikirja-kappaleen ensimmäinen sivu sisältää tiivisteen kaikista Scubalaitesukelluksista ja sisältää seuraavat yksityiskohdat (kuva 48): saavutettu enimmäissyvyys; kokonaissukellusaika (tunnit); suoritettujen sukelluksien kokonaismäärä; alin kirjattu lämpötila. Kuva 48 Paina <enter> nappia päästäksesi jokaisen sukelluksen yksityiskohtiin (selvitetty seuraavalla sivulla). Log Book - Free Dive (Lokikirja - Vapaasukellus) Lokikirja-kappaleen ensimmäinen sivu sisältää tiivisteen kaikista vapaasukelluksista (Free dive) ja sisältää seuraavat yksityiskohdat (kuva 49): saavutettu enimmäissyvyys; pisin kirjattu syvyys (minuutteina ja sekunteina); alin kirjattu lämpötila. Kuva 49 Paina <enter> nappia päästäksesi jokaisen sukelluskerran yksityiskohtiin (selvitetty seuraavalla sivulla). Kuva 50 Paina <+> tai <-> painiketta siirtyäksesi sukelluksesta toiseen. Paina <enter> nappia katsoaksesi valitsemasi sukelluksen yksityiskohtia. Paina <esc> nappia palataksesi edeltävään valikkoon. Ennen vapaasukellukseen liittyvän lokikirjan käsittelyä, täydennämme ensin Scubalaitesukellukseen liittyvän osan. Sukellustyyppi AIR EAN freedive (vapaasukellus) BOTTOM TIME jos muisti on täynnä kun sukeltaja sukeltaa uudelleen, kaikkein vanhin sukellus poistuu ja vapauttaa muistia uudelle sukellustapahtumalle. Kuva 51 Sukellustyyppi: Air, EAN, BT. Saavutettu enimmäissyvyys. Suurin saavutettu nousunopeus. Hallitsemattoman nousun kuvake (vain Air, EAN, Bt). Etappipysähdyksen suorittamatta jättäminen (vain AIR, EAN). dec -kuvake etappipysähdyssukelluksille (vain Air, EAN). Etappipysähdyksen suorittamatta jättäminen (vain AIR, EAN). Valittu henkilökohtainen korjauskerroin (vain Air, EAN). No dec -kuvake suoranoususukelluksille (vain Air, EAN). Valittu korkeusohjelma (vain Air, EAN). Näyttöpalkilla, painamalla <-> painiketta voit valita katseltavaksi seuraavia tietoja: % O 2 hengitys-seoksessa (vain EAN); %CNS maksimiarvo (vain EAN). alin kirjattu lämpötila, kulunut sukellusaika. vesityyppi (Merivesi, Makeavesi); Paina <enter> nappia perehtyäksesi sukellusprofiiliin. Bt-toiminnossa suoritettavissa sukelluksissa, hallitsemattoman nousunja suorittamatta jätetyn dekopysähdyksen kuvakkeet viittaavat edellisessä sukelluksessa syntyneisiin virheisiin. Log Book - Scuba - Profile (Lokikirja - Scuba - Profiili) Profiilitoiminnossa on mahdollista tarkastella 20 sekunnin välein kirjattua sukellusprofiilia. Paina <+> nappia kerran siirtyäksesi seuraavaan profiiliin tai pidä sitä painettuna aktivoidaksesi automaattisen selauksen. Kellotaulun ympärillä oleva graafinen ympyrä osoittaa kirjatun sukellusprofiilin edistymistä. 17

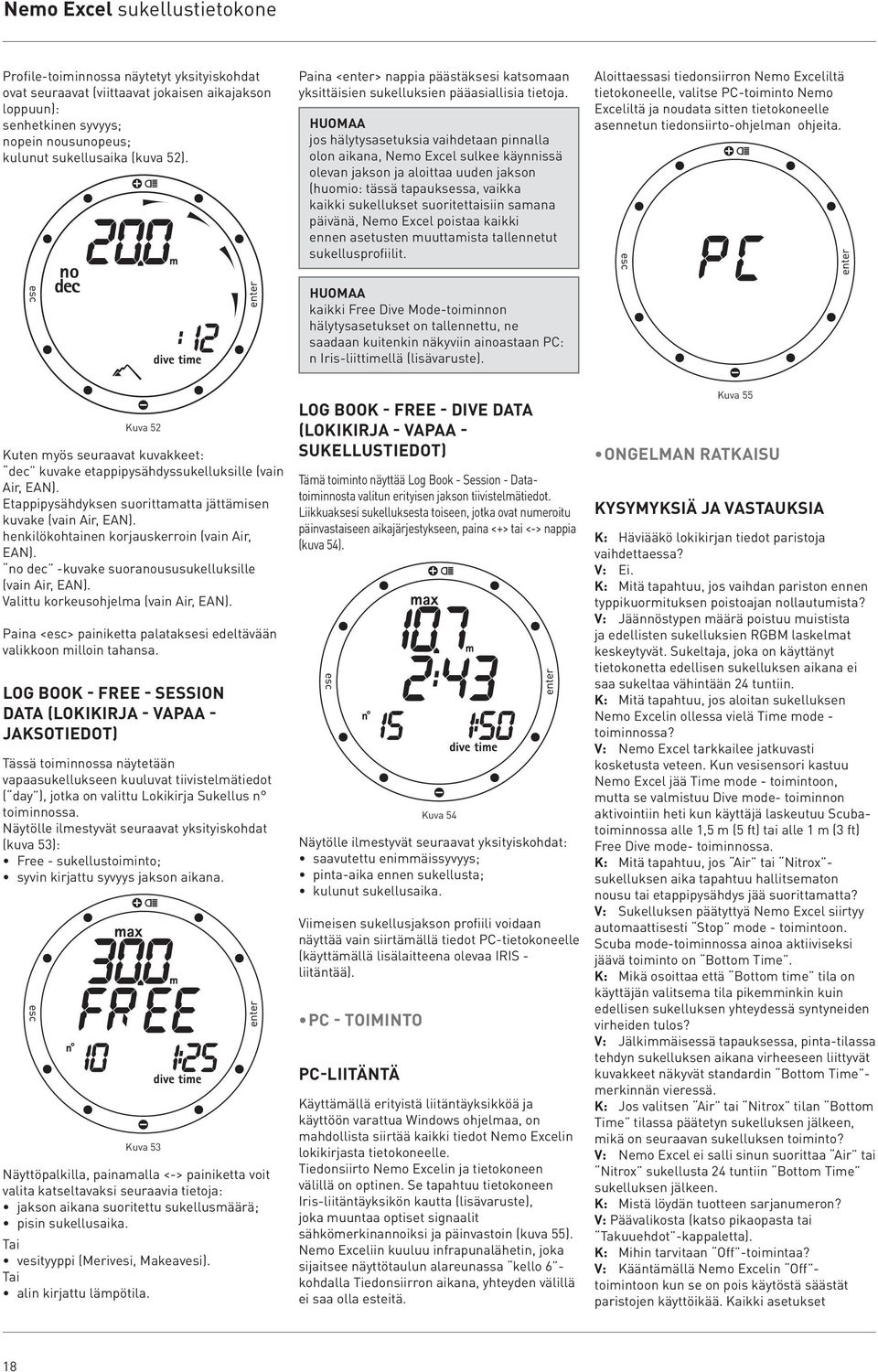

18 Nemo Excel sukellustietokone Profile-toiminnossa näytetyt yksityiskohdat ovat seuraavat (viittaavat jokaisen aikajakson loppuun): senhetkinen syvyys; nopein nousunopeus; kulunut sukellusaika (kuva 52). Paina <enter> nappia päästäksesi katsomaan yksittäisien sukelluksien pääasiallisia tietoja. jos hälytysasetuksia vaihdetaan pinnalla olon aikana, Nemo Excel sulkee käynnissä olevan jakson ja aloittaa uuden jakson (huomio: tässä tapauksessa, vaikka kaikki sukellukset suoritettaisiin samana päivänä, Nemo Excel poistaa kaikki ennen asetusten muuttamista tallennetut sukellusprofiilit. Aloittaessasi tiedonsiirron Nemo Exceliltä tietokoneelle, valitse PC-toiminto Nemo Exceliltä ja noudata sitten tietokoneelle asennetun tiedonsiirto-ohjelman ohjeita. kaikki Free Dive Mode-toiminnon hälytysasetukset on tallennettu, ne saadaan kuitenkin näkyviin ainoastaan PC: n Iris-liittimellä (lisävaruste). Kuva 52 Kuten myös seuraavat kuvakkeet: dec kuvake etappipysähdyssukelluksille (vain Air, EAN). Etappipysähdyksen suorittamatta jättämisen kuvake (vain Air, EAN). henkilökohtainen korjauskerroin (vain Air, EAN). no dec -kuvake suoranoususukelluksille (vain Air, EAN). Valittu korkeusohjelma (vain Air, EAN). Paina <esc> painiketta palataksesi edeltävään valikkoon milloin tahansa. Log Book - Free - Session Data (Lokikirja - Vapaa - Jaksotiedot) Tässä toiminnossa näytetään vapaasukellukseen kuuluvat tiivistelmätiedot ( day ), jotka on valittu Lokikirja Sukellus n toiminnossa. Näytölle ilmestyvät seuraavat yksityiskohdat (kuva 53): Free - sukellustoiminto; syvin kirjattu syvyys jakson aikana. Kuva 53 Näyttöpalkilla, painamalla <-> painiketta voit valita katseltavaksi seuraavia tietoja: jakson aikana suoritettu sukellusmäärä; pisin sukellusaika. vesityyppi (Merivesi, Makeavesi). alin kirjattu lämpötila. Log Book - Free - Dive Data (Lokikirja - Vapaa - Sukellustiedot) Tämä toiminto näyttää Log Book - Session - Datatoiminnosta valitun erityisen jakson tiivistelmätiedot. Liikkuaksesi sukelluksesta toiseen, jotka ovat numeroitu päinvastaiseen aikajärjestykseen, paina <+> tai <-> nappia (kuva 54). Kuva 54 Näytölle ilmestyvät seuraavat yksityiskohdat: saavutettu enimmäissyvyys; pinta-aika ennen sukellusta; kulunut sukellusaika. Viimeisen sukellusjakson profiili voidaan näyttää vain siirtämällä tiedot PC-tietokoneelle (käyttämällä lisälaitteena olevaa IRIS - liitäntää). PC - Toiminto PC-liitäntä Käyttämällä erityistä liitäntäyksikköä ja käyttöön varattua Windows ohjelmaa, on mahdollista siirtää kaikki tiedot Nemo Excelin lokikirjasta tietokoneelle. Tiedonsiirto Nemo Excelin ja tietokoneen välillä on optinen. Se tapahtuu tietokoneen Iris-liitäntäyksikön kautta (lisävaruste), joka muuntaa optiset signaalit sähkömerkinannoiksi ja päinvastoin (kuva 55). Nemo Exceliin kuuluu infrapunalähetin, joka sijaitsee näyttötaulun alareunassa kello 6 - kohdalla Tiedonsiirron aikana, yhteyden välillä ei saa olla esteitä. Kuva 55 Ongelman ratkaisu Kysymyksiä ja Vastauksia K: Häviääkö lokikirjan tiedot paristoja vaihdettaessa? V: Ei. K: Mitä tapahtuu, jos vaihdan pariston ennen typpikuormituksen poistoajan nollautumista? V: Jäännöstypen määrä poistuu muistista ja edellisten sukelluksien RGBM laskelmat keskeytyvät. Sukeltaja, joka on käyttänyt tietokonetta edellisen sukelluksen aikana ei saa sukeltaa vähintään 24 tuntiin. K: Mitä tapahtuu, jos aloitan sukelluksen Nemo Excelin ollessa vielä Time mode - toiminnossa? V: Nemo Excel tarkkailee jatkuvasti kosketusta veteen. Kun vesisensori kastuu Nemo Excel jää Time mode - toimintoon, mutta se valmistuu Dive mode- toiminnon aktivointiin heti kun käyttäjä laskeutuu Scubatoiminnossa alle 1,5 m (5 ft) tai alle 1 m (3 ft) Free Dive mode- toiminnossa. K: Mitä tapahtuu, jos Air tai Nitrox - sukelluksen aika tapahtuu hallitsematon nousu tai etappipysähdys jää suorittamatta? V: Sukelluksen päätyttyä Nemo Excel siirtyy automaattisesti Stop mode - toimintoon. Scuba mode-toiminnossa ainoa aktiiviseksi jäävä toiminto on Bottom Time. K: Mikä osoittaa että Bottom time tila on käyttäjän valitsema tila pikemminkin kuin edellisen sukelluksen yhteydessä syntyneiden virheiden tulos? V: Jälkimmäisessä tapauksessa, pinta-tilassa tehdyn sukelluksen aikana virheeseen liittyvät kuvakkeet näkyvät standardin Bottom Time - merkinnän vieressä. K: Jos valitsen Air tai Nitrox tilan Bottom Time tilassa päätetyn sukelluksen jälkeen, mikä on seuraavan sukelluksen toiminto? V: Nemo Excel ei salli sinun suorittaa Air tai Nitrox sukellusta 24 tuntiin Bottom Time sukelluksen jälkeen. K: Mistä löydän tuotteen sarjanumeron? V: Päävalikosta (katso pikaopasta tai Takuuehdot -kappaletta). K: Mihin tarvitaan Off -toimintaa? V: Kääntämällä Nemo Excelin Off - toimintoon kun se on pois käytöstä säästät paristojen käyttöikää. Kaikki asetukset 18

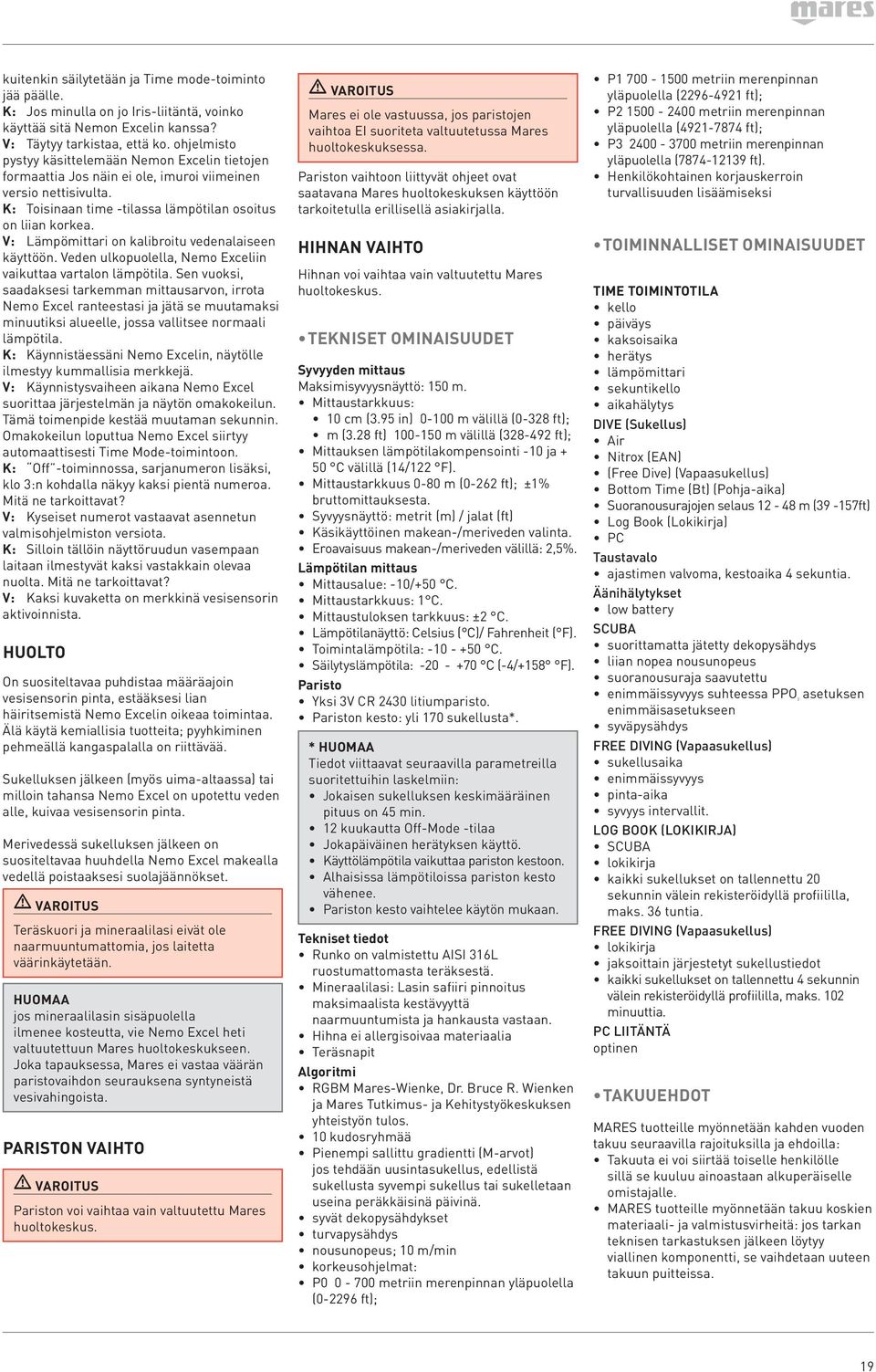

19 kuitenkin säilytetään ja Time mode-toiminto jää päälle. K: Jos minulla on jo Iris-liitäntä, voinko käyttää sitä Nemon Excelin kanssa? V: Täytyy tarkistaa, että ko. ohjelmisto pystyy käsittelemään Nemon Excelin tietojen formaattia Jos näin ei ole, imuroi viimeinen versio nettisivulta. K: Toisinaan time -tilassa lämpötilan osoitus on liian korkea. V: Lämpömittari on kalibroitu vedenalaiseen käyttöön. Veden ulkopuolella, Nemo Exceliin vaikuttaa vartalon lämpötila. Sen vuoksi, saadaksesi tarkemman mittausarvon, irrota Nemo Excel ranteestasi ja jätä se muutamaksi minuutiksi alueelle, jossa vallitsee normaali lämpötila. K: Käynnistäessäni Nemo Excelin, näytölle ilmestyy kummallisia merkkejä. V: Käynnistysvaiheen aikana Nemo Excel suorittaa järjestelmän ja näytön omakokeilun. Tämä toimenpide kestää muutaman sekunnin. Omakokeilun loputtua Nemo Excel siirtyy automaattisesti Time Mode-toimintoon. K: Off -toiminnossa, sarjanumeron lisäksi, klo 3:n kohdalla näkyy kaksi pientä numeroa. Mitä ne tarkoittavat? V: Kyseiset numerot vastaavat asennetun valmisohjelmiston versiota. K: Silloin tällöin näyttöruudun vasempaan laitaan ilmestyvät kaksi vastakkain olevaa nuolta. Mitä ne tarkoittavat? V: Kaksi kuvaketta on merkkinä vesisensorin aktivoinnista. Huolto On suositeltavaa puhdistaa määräajoin vesisensorin pinta, estääksesi lian häiritsemistä Nemo Excelin oikeaa toimintaa. Älä käytä kemiallisia tuotteita; pyyhkiminen pehmeällä kangaspalalla on riittävää. Sukelluksen jälkeen (myös uima-altaassa) tai milloin tahansa Nemo Excel on upotettu veden alle, kuivaa vesisensorin pinta. Merivedessä sukelluksen jälkeen on suositeltavaa huuhdella Nemo Excel makealla vedellä poistaaksesi suolajäännökset. Teräskuori ja mineraalilasi eivät ole naarmuuntumattomia, jos laitetta väärinkäytetään. jos mineraalilasin sisäpuolella ilmenee kosteutta, vie Nemo Excel heti valtuutettuun Mares huoltokeskukseen. Joka tapauksessa, Mares ei vastaa väärän paristovaihdon seurauksena syntyneistä vesivahingoista. Pariston vaihto Pariston voi vaihtaa vain valtuutettu Mares huoltokeskus. Mares ei ole vastuussa, jos paristojen vaihtoa EI suoriteta valtuutetussa Mares huoltokeskuksessa. Pariston vaihtoon liittyvät ohjeet ovat saatavana Mares huoltokeskuksen käyttöön tarkoitetulla erillisellä asiakirjalla. Hihnan vaihto Hihnan voi vaihtaa vain valtuutettu Mares huoltokeskus. Tekniset ominaisuudet Syvyyden mittaus Maksimisyvyysnäyttö: 150 m. Mittaustarkkuus: 10 cm (3.95 in) m välillä (0-328 ft); m (3.28 ft) m välillä ( ft); Mittauksen lämpötilakompensointi -10 ja + 50 C välillä (14/122 F). Mittaustarkkuus 0-80 m (0-262 ft); ±1% bruttomittauksesta. Syvyysnäyttö: metrit (m) / jalat (ft) Käsikäyttöinen makean-/meriveden valinta. Eroavaisuus makean-/meriveden välillä: 2,5%. Lämpötilan mittaus Mittausalue: -10/+50 C. Mittaustarkkuus: 1 C. Mittaustuloksen tarkkuus: ±2 C. Lämpötilanäyttö: Celsius ( C)/ Fahrenheit ( F). Toimintalämpötila: C. Säilytyslämpötila: C (-4/+158 F). Paristo Yksi 3V CR 2430 litiumparisto. Pariston kesto: yli 170 sukellusta*. * Tiedot viittaavat seuraavilla parametreilla suoritettuihin laskelmiin: Jokaisen sukelluksen keskimääräinen pituus on 45 min. 12 kuukautta Off-Mode -tilaa Jokapäiväinen herätyksen käyttö. Käyttölämpötila vaikuttaa pariston kestoon. Alhaisissa lämpötiloissa pariston kesto vähenee. Pariston kesto vaihtelee käytön mukaan. Tekniset tiedot Runko on valmistettu AISI 316L ruostumattomasta teräksestä. Mineraalilasi: Lasin safiiri pinnoitus maksimaalista kestävyyttä naarmuuntumista ja hankausta vastaan. Hihna ei allergisoivaa materiaalia Teräsnapit Algoritmi RGBM Mares-Wienke, Dr. Bruce R. Wienken ja Mares Tutkimus- ja Kehitystyökeskuksen yhteistyön tulos. 10 kudosryhmää Pienempi sallittu gradientti (M-arvot) jos tehdään uusintasukellus, edellistä sukellusta syvempi sukellus tai sukelletaan useina peräkkäisinä päivinä. syvät dekopysähdykset turvapysähdys nousunopeus; 10 m/min korkeusohjelmat: P metriin merenpinnan yläpuolella ( ft); P metriin merenpinnan yläpuolella ( ft); P metriin merenpinnan yläpuolella ( ft); P metriin merenpinnan yläpuolella ( ft). Henkilökohtainen korjauskerroin turvallisuuden lisäämiseksi Toiminnalliset ominaisuudet TIME toimintotila kello päiväys kaksoisaika herätys lämpömittari sekuntikello aikahälytys DIVE (Sukellus) Air Nitrox (EAN) (Free Dive) (Vapaasukellus) Bottom Time (Bt) (Pohja-aika) Suoranousurajojen selaus m (39-157ft) Log Book (Lokikirja) PC Taustavalo ajastimen valvoma, kestoaika 4 sekuntia. Äänihälytykset low battery SCUBA suorittamatta jätetty dekopysähdys liian nopea nousunopeus suoranousuraja saavutettu enimmäissyvyys suhteessa PPO 2 asetuksen enimmäisasetukseen syväpysähdys FREE DIVING (Vapaasukellus) sukellusaika enimmäissyvyys pinta-aika syvyys intervallit. Log Book (Lokikirja) SCUBA lokikirja kaikki sukellukset on tallennettu 20 sekunnin välein rekisteröidyllä profiililla, maks. 36 tuntia. FREE DIVING (Vapaasukellus) lokikirja jaksoittain järjestetyt sukellustiedot kaikki sukellukset on tallennettu 4 sekunnin välein rekisteröidyllä profiililla, maks. 102 minuuttia. PC Liitäntä optinen TAKUUEHDOT MARES tuotteille myönnetään kahden vuoden takuu seuraavilla rajoituksilla ja ehdoilla: Takuuta ei voi siirtää toiselle henkilölle sillä se kuuluu ainoastaan alkuperäiselle omistajalle. MARES tuotteille myönnetään takuu koskien materiaali- ja valmistusvirheitä: jos tarkan teknisen tarkastuksen jälkeen löytyy viallinen komponentti, se vaihdetaan uuteen takuun puitteissa. 19

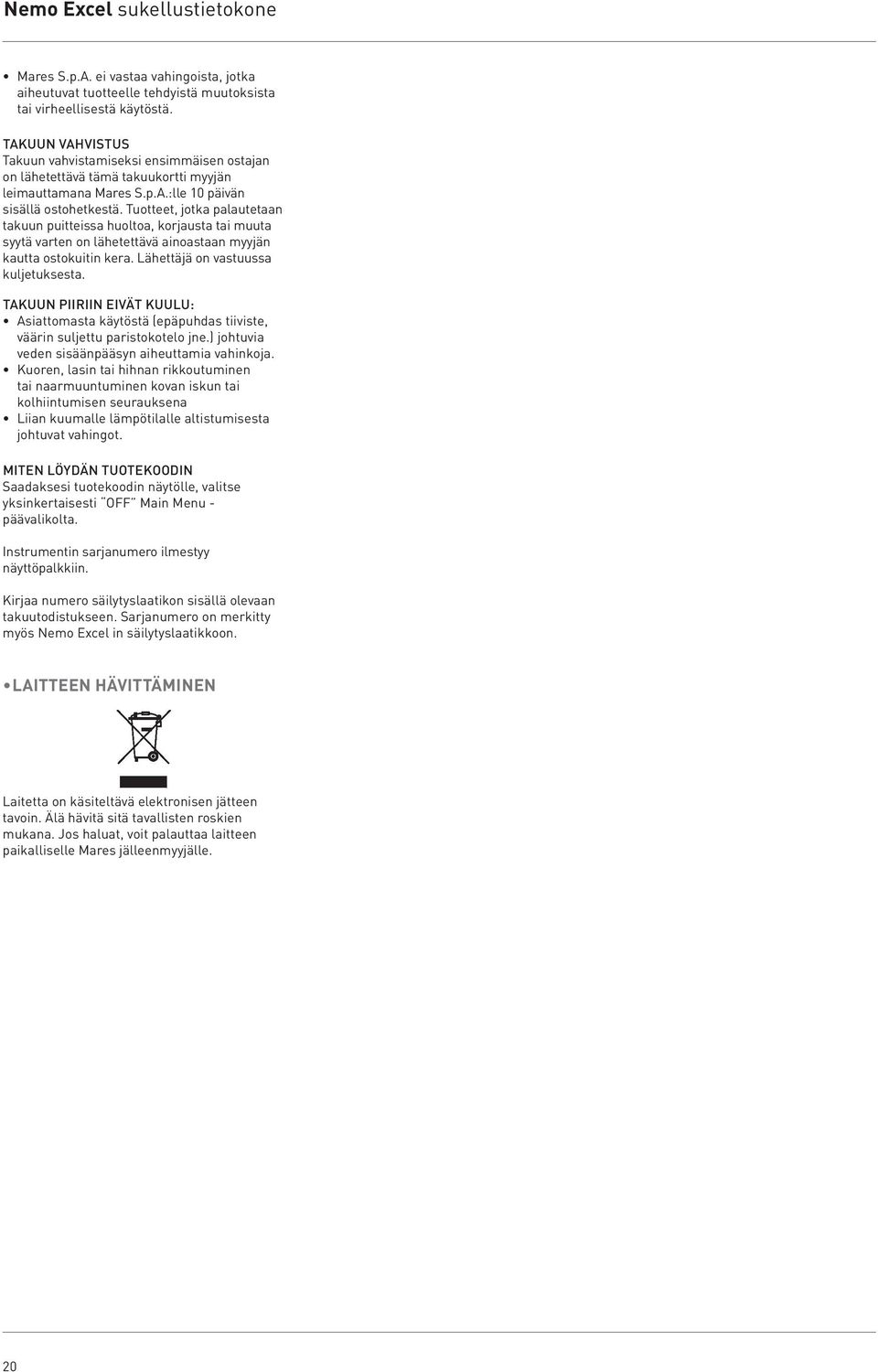

20 Nemo Excel sukellustietokone Mares S.p.A. ei vastaa vahingoista, jotka aiheutuvat tuotteelle tehdyistä muutoksista tai virheellisestä käytöstä. TAKUUN VAHVISTUS Takuun vahvistamiseksi ensimmäisen ostajan on lähetettävä tämä takuukortti myyjän leimauttamana Mares S.p.A.:lle 10 päivän sisällä ostohetkestä. Tuotteet, jotka palautetaan takuun puitteissa huoltoa, korjausta tai muuta syytä varten on lähetettävä ainoastaan myyjän kautta ostokuitin kera. Lähettäjä on vastuussa kuljetuksesta. TAKUUN PIIRIIN EIVÄT KUULU: Asiattomasta käytöstä (epäpuhdas tiiviste, väärin suljettu paristokotelo jne.) johtuvia veden sisäänpääsyn aiheuttamia vahinkoja. Kuoren, lasin tai hihnan rikkoutuminen tai naarmuuntuminen kovan iskun tai kolhiintumisen seurauksena Liian kuumalle lämpötilalle altistumisesta johtuvat vahingot. MITEN LÖYDÄN TUOTEKOODIN Saadaksesi tuotekoodin näytölle, valitse yksinkertaisesti OFF Main Menu - päävalikolta. Instrumentin sarjanumero ilmestyy näyttöpalkkiin. Kirjaa numero säilytyslaatikon sisällä olevaan takuutodistukseen. Sarjanumero on merkitty myös Nemo Excel in säilytyslaatikkoon. LAITTEEN HÄVITTÄMINEN Laitetta on käsiteltävä elektronisen jätteen tavoin. Älä hävitä sitä tavallisten roskien mukana. Jos haluat, voit palauttaa laitteen paikalliselle Mares jälleenmyyjälle. 20
