1 Käyttöopas Värinäyttö Sukellustietokone

2 ICON HD -sukellustietokone SISÄLLYSLUETTELO 1 JOHDANTO SANASTO TOIMINTATAVAT ICON HD:N JA PÄÄVALIKON KÄYNNISTÄMINEN LADATTAVA PATTERI PATTERIN LATAAMINEN ICON HD:N LIITTÄMINEN TIETOKONEESEEN NÄYTÖN KONFIGUROINTIVALINNAT PAINIKKEEN TOIMINTA HÄTÄTILANTEESSA (IN CASE OF EMERGENCY) LÄHETTIMEN ASENNUS JA LAITTEIDEN YHDISTÄMINEN (LISÄVARUSTE) ICON HD:N LÄHETTIMESSÄ 7 2 VALIKOT, ASETUKSET JA TOIMINNOT ESISUKELLUS ASETUKSET ASETA SUKELLUS TILA P-TEKIJÄ KORKEUS KAASUN INTEGROINTI VÄRIKOODAUS PAINERAJOILLE VESI KARTTALINKKI NÄYTTÖ KUULTAVISSA HÄLYTYS EI KONTROLL. NOUSU PYYHI DESATURAATIOAIKA ASETA TIETOKONE KIELI AIKA YKSIKÖT KIRKKAUS LCD-SÄÄTÖ TAUSTAVALON AJASTIN ERANTO KOMPASSIN KALIBROINTI ICON HD:STÄ DIGITAALINEN KOMPASSI SUUNNAN ASETTAMINEN LOKIKIRJA SUKELLUKSEN SUUNNITTELIJA KARTAT JA KUVAT PAINIKELUKKO 11 3 ICON HD:LLÄ SUKELTAMINEN MUUTAMA SANA NITROXIIN LIITTYEN HÄLYTYKSET NOUSUNOPEUS MOD/PPO CNS = 100% VIRHE -OHITETTU DEKO VIRHE-OHITETTU DECO -TILA ALHAINEN SÄILIÖPAINE (JOS VALINNAISTA LÄHETINTÄ KÄYTETÄÄN) PATTERI LOPUSSA NÄYTÖN TIEDOT EXTENDED- JA PROFILE -NÄYTTÖ KOMPASSI KARTAN KATSELU SUKELLUKSEN AIKANA SUKELLUKSEN JÄLKEEN SUKELTAMINEN USEAMMALLA KUIN YHDELLÄ KAASUSEOKSELLA USEAMMAN KUIN YHDEN KAASUN ASETTAMINEN KAASUN VAIHTO ERITYISET TILANTEET VAIHTAMINEN TAKAISIN KAASUSEOKSEEN JOSSA ON ALHAISEMPI HAPPIPITOISUUS SUKELTAMINEN ALLE MOD-ARVON KAASUNVAIHDON JÄLKEEN TTR KUN SUKELLETAAN USEAMMALLA KUIN YHDELLÄ KAASUSEOKSELLA LOKIKIRJA SUKELLUKSILLE KUN KÄYTETÄÄN USEAMPAA KUIN YHTÄ KAASUSEOSTA POHJA-AJANOTTAJA -TILA POHJA-AJANOTTAJA TILASSA SYNTYNYT SUKELLUSVIRHE 18 4 ICON HD:N HUOLTO TEKNISET TIEDOT HUOLTO PATTERIN VAIHTO ICON HD:SSÄ PATTERIN VAIHTO LÄHETTIMESSÄ TAKUU TAKUURAJOITUKSET MITEN LÖYDÄN TUOTTEEN SARJANUMERON 20 5 LAITTEEN HÄVITTÄMINEN 20 2

3 1 JOHDANTO 1.1 SANASTO AIR: ASC: AVG: CNS: DESAT: D-TIME: FAST: Kaasun integrointi: Kaasun vaihto: Maksimisyvyys: MOD: Monikaasu: Nitrox: NO-FLY: No deco time: O 2 : O 2 %: P-tekijä: Yhdistäminen: ppo 2 : ppo 2 max: Vaihtosyvyys: SURF INT: Safety stop: AJASTIN: TTR: Ilmasukellus. Kokonaismääräinen nousuaika. Dekompressiosukelluksessa senhetkisestä syvyydestä pintaan nousemiseen vaadittava aika mukaan lukien kaikki dekompressiopysähdykset ja olettamalla, että nousunopeus on 10 m/min tai 33 ft/min. Keskimääräinen syvyys, joka lasketaan sukelluksen alusta alkaen. Keskushermosto. CNS% käytetään määrittämään happimyrkytyksen arvoa. Jäännöstypen poistoaika. Kehon vaatima aika sukelluksen aikana kerääntyneen typen poistoon. Sukellusaika, alle 1,2 m/4 ft syvyydessä vietetty kokonaisaika Liian nopea nousu. Icon HD:ssä oleva ominaisuus, joka käsittää laskelmissaan säiliöpaineen tiedot ja näyttää ne tietokoneen näytölle. Hengityskaasun vaihto toiseen. Sukelluksen aikana saavutettu maksimisyvyys. Enimmäissyvyys. Syvyys jossa hapen osittaispaine (ppo 2 ) saavuttaa suurimman sallitun tason (ppo 2 max). MOD-syvyyteen nähden syvemmälle sukeltava sukeltaja altistuu vaarallisille ppo 2 -tasoille. Viittaa sukellukseen jossa käytetään useampaa kuin yhtä hengityskaasua (ilmaa ja/tai Nitroxia). Hapesta ja typestä koostuva hengitysseos, jonka happipitoisuus on 22% tai yli. Minimiaika, jonka verran sukeltajan on odotettava ennen lentämistä. Aika, jonka verran voit olla nykyisessä syvyydessä ja tehdä suoranoususukelluksen ilman pakollisten dekompressiopysähdysten suorittamista. Happi. Tietokoneen käyttämä happipitoisuus kaikissa laskelmissa. Henkilökohtaiset tekijät, joiden avulla käyttäjä voi valita vakio dekompressioalgoritmin (P0) ja kasvavasti konservatiivisemman väliltä (P1, P2). Icon HD:n ja määrätyn laitteen välisen koodatun RF-kommunikoinnin aikaansaamiseen, kuten esimerkiksi lähetin. Hapen osapaine. Tämä on hapen osapaine hengitysseoksessa. Se on syvyyden ja happipitoisuuden toiminto. Yli 1.6 barin hapen osapaine on vaarallinen. Hapen osapaineen maksimiarvo. Se määrittää yhdessä happipitoisuuden kanssa maksimisyvyyden (MOD). Syvyys, jossa sukeltaja suunnittelee siirtymistä suurempaan happipitoisuuteen kun monikaasuvalintaa käytetään. Pinta-aika, aika joka on kulunut sukelluksen lopusta. Turvapysähdys. Sekuntikello esimerkiksi määrättyjen sukellukseen kuuluvien osien laskemiseen. Varailmalle menoon kuluva aika on aika, jota sukeltaja voi käyttää senhetkisessä syvyydessä ennen kuin varailmalle siirrytään. 3

4 ICON HD -sukellustietokone 1.2. TOIMINTATAVAT Icon HD-sukellustietokoneen toiminnot voidaan ryhmittää kolmeen luokkaan, joista jokainen vastaa määrättyä toimintatapaa: pintatila: tietokone on kuiva ja pinnalla. Tässä tilassa voit muuttaa asetuksia, katsoa lokikirjaasi, käyttää sukelluksen suunnittelijaa, katsoa jäännöstypen määrää sukelluksen jälkeen, ladata tietoja tietokoneeseen ja paljon muuta; sukellustila: tietokone on 1,2 m/ 4ft tai yli syvyydessä. Tässä tilassa Icon HD tarkkailee syvyyttä, aikaa, lämpötilaa ja suorittaa kaikki dekompressiolaskemat. Sukellustoiminto voidaan jakaa neljään alaluokkaan: - esisukellus (Icon HD on pinnalla mutta se tarkkailee aktiivisesti ympäristön painetta niin, että se voi alkaa laskea sukellusta sinä hetkenä kun se laskeutuu alle 1,2 m/4 ft); - sukellus - pintautuminen (Icon HD on pinnalla sukelluksen loputtua; sukellusajan laskenta keskeytetään mutta jos sukeltaja laskeutuu pinnan alle kolmen minuutin sisällä, sukellus jatkuu ja siihen lisätään pinnalla vietetty aika; tämän avulla sukeltaja voi esimerkiksi nousta hetkeksi pintaan asettaakseen suunnan veneeseen päin ja sukeltaa sitten uudelleen ja uida kohti venettä); - sukelluksen jälkeinen aika (kolme minuuttia pintautumistilan jälkeen Icon HD sulkee lokikirjan ja siirtyy jäännöstypen, lentokielto- ja pintautumisajan näyttöön; tämä kestää, kunnes jäännöstypen ja lentokiellon ajat ovat molemmat nollassa); lepotila: tietokone on pinnalla 1 minuutin käyttämättä olemisen jälkeen (10 minuuttia esisukellustilasta). Vaikka tietokone näyttää täysin sammutetulta, se on yhä päällä. Icon HD laskee kudosten typpikuormitusta ja tarkistaa ympäristön paineen 20 sekunnin välein ympäristön keskeyttämätöntä tarkkailua varten. 1.3 ICON HD:N JA PÄÄVALIKON KÄYNNISTÄMINEN Käynnistä tietokone painamalla mitä painiketta tahansa. Näytölle ilmestyy päävalikko. Tämä on uuden sukellustietokoneesi kotisivu. Kaikki toiminnot saavat täältä alkunsa. Kun olet päävalikossa, näet tutun ikonipohjaisen käyttöliittymän. Ylävasemmalta alkaen, paikalla ovat: - SUKELLUS: asettaa Icon HD:n esisukellustilaan; - ASETUKSET: tässä voit asettaa käyttämäsi Nitroxin, valita kielen ja paljon muuta; - KOMPASSI: tässä valikossa voit käyttää kompassia kun olet pinnalla; esimerkiksi suunnan määrittelemiseen, jonka haet myöhemmin sukelluksen aikana navoigoidessasi kohti hylkyä; - LOKIKIRJA: kertaa sukelluksesi numeerisessa ja graafisessa muodossa. Icon HD:n muisti kykenee pitämään sisällään viimeisten 100 sukellustunnin tiedot, 5 sekunnin välein otetuilla profiileilla; - SUUNNITTELIJA: suunnittelee seuraavan sukelluksesi; - KARTAT: näyttää kaikki Icon HD:hen ladatut kartat; - KUVAT: näyttää kaikki Icon HD:hen ladatut kuvat; - PAINIKELUKKO: lukitsee painikkeet siten, että patteri ei pääse vahingossa tyhjenemään matkan aikana. 1.4 LADATTAVA PATTERI Icon HD käyttää ladattavaa litium-ioni patteria. Jos se on ladattu täyteen, voit sukeltaa 6-8 tunnin ajan riippuen voimakkaan taustavalon käytöstä ja veden lämpötilasta. Näyttö varoittaa sinua patterin tilasta. Neljä mahdollista tilannetta on kuvattu seuraavassa: - Kiinteä vihreä patterisymboli tarkoittaa, että Icon HD:n lataus on % välillä; - Osittain täytetty vihreä patterisymboli tarkoittaa, että Icon HD:n lataus on 35-70% välillä, joka riittää vielä turvalliseen sukellukseen. - Osittain täytetty keltainen patterisymboli tarkoittaa, että Icon HD:n lataus on 25-35% välillä. Jos kuvake on 25-35% lataustason välillä kun se käynnistetään, seuraava näyttö ilmestyy ja kehottaa sinua lataamaan patterin. Icon HD tulee ladata uudelleen mahdollisimman pian, mutta voit ohittaa tämän näytön painamalla. Kun patterin väri on keltainen, se riittää tunnin kestävään sukellukseen lauhkeissa vesissä. - Osittain täytetty punainen patterisymboli tarkoittaa, että Icon HD:n lataus on 0-25% välillä. Se ei riitä takaamaan turvallista sukellusta. Näin ollen tietokoneen toiminta estetään. Kun Icon HD laitetaan päälle, näet seuraavan näytön. Patterilatauksen tarkka taso voidaan katsoa valikossa Icon HD:stä. Jos lataus laskee sukelluksen aikana alle 35%, viesti PATTERI LOPUSSA ilmestyy näytölle. Kun näet tämän viestin, sinun tulee ottaa huomioon turvallisen nousun alkaminen, sillä lataus ei riitä sukelluksen jatkamiseen. - Sukelluksen alkaminen alle 35% latauksella voi aiheuttaa tietokoneen toiminnan lakkaamisen sukelluksen aikana. Lataa patteri heti kun huomaat tämän viestin. - Kun tietokone on ollut käyttämättömänä pitkään, testaa patterin teho ja lataa se tarpeen vaatiessa. - Lämpötila saattaa vaikuttaa merkittävästi patterin suorituskykyyn. Patteri lopussa -varoitus voi ilmestyä kylmissä vesissä sukellettaessa vaikka patterin latauksen tuliskin olla riittävä. - On suositeltavaa ladata patteri, jos aiot sukeltaa kylmässä vedessä. Ladattavan patterin käyttöikä vastaa noin 500 latausjaksoa. Käänny valtuutetun Maresjälleenmyyjän puoleen jos se joudutaan vaihtamaan PATTERIN LATAAMINEN Patterin lataaminen kestää noin 4 tuntia täysin tyhjästä täysin ladattuun tilaan kun tietokoneen mukana tullutta laturia käytetään. Lataus voi kestää jopa 8 tuntia kun vakiolaturia käytetään sillä kaikki laturit eivät syötä samaa virtaa USB-porttiin. Patterin lataamiseksi, käytä erityistä pidikettä ja USB-kaapelia, liittämällä sen joko suoraan virtalähteeseen tai tietokoneen USB-porttiin. Kun se liitetään suoraan pistorasiaan, näet näytöllä senhetkisen patterin tilan ja virtapistokkeen symbolin, joka osoittaa että patteria ladataan. Kun patteri on ladattu täyteen, prosenttiarvo vaihtuu vilkkuvaksi salamaksi. 4

5 1.4.2 ICON HD:N LIITTÄMINEN TIETOKONEESEEN Liittääksesi Icon HD:n tietokoneeseen tai Macintosh-tietokoneeseen, käytä tarkoituksenmukaista pidikettä ja USBkaapelia. Kun se on liitetty, Icon HD näyttää näytöllä USB-symbolin. Sukelluksen aikana voit vaihtaa vapaasti EXTENDED- ja PROFILE -tilan välillä ja molemmista on mahdollista hakea digitaalikompassi. Kompassin näyttö sisältää syvyyteen ja suoranousuaikaan (tai kokonaismääräisen nousuajan jos kyseessä on dekompressio) liittyvät tiedot. hakevat kompassin tai karttatoiminnon ja tekevät ylimääräisten tietojen näytön tietokoneen näytöllä mahdolliseksi. Jokaisen painikkeen toiminto identifioidaan kuvakkeella, joka on asetettu aivan sen päälle. Määrätyissä tilanteissa, esimerkiksi kun poistetaan asetettua suuntaa digitaalisessa kompassissa tai kun haetaan kaasunvaihtotoimintoa monikaasusukelluksen aikana, painike voi suorittaa kaksi tehtävää riippuen siitä, jos sitä painetaan tai vapautetaan tai painetaan ja pidetään painettuna sekunnin ajan. : pääsy KOMPASSI -tilaan : vaihtaa EXTENDED-tilasta PROFILE -tilaan ja päinvastoin : näyttää ylimääräistä tietoa : palaa supistettuun tietoon : katselee sukelluspaikan karttaa (jos se on tallennettu muistiin) : paina - aseta suunta; paina ja pidä painettuna - nollaa asetettu suunta (KOMPASSI-tapa) : hakee sekuntikellon (KOMPASSI-tila) : piilottaa sekuntikellon (KOMPASSI-tila) : aktivoi sekuntikellon (KOMPASSI ja POHJA-AJANOTTAJA-tila) : paina ja pidä painettuna: hakee kaasunvaihtovalikon (jos sovellettavissa) : takaisin päävalikkoon (esisukelluksesta) 1.5 NÄYTÖN KONFIGUROINTIVALINNAT Sukellustilassa Icon HD näyttää tietoa yhdessä näytön kahdesta asettelusta: EXTENDED ja PROFILE. - EXTENDED -tilassa näyttö esittää kaikki tiedot numeerisessa muodossa, minimillä grafiikalla. Painamalla, voit hakea lisätietoa; - PROFILE -tilassa näytölle ilmestyy suoranousuaika ja syvyys digitaalisessa muodossa sukellusprofiilin graafisen esityksen lisäksi, jota päivitetään 20 sekunnin välein. Painamalla, voit hakea lisätietoa. Icon HD on varustettu myös pohjaajanottajalla, vastaavalla POHJA- AJANOTTAJAN konfiguraatiolla, jossa tietokone toimii digitaalisena syvyysmittarina eikä suorita minkäänlaista dekompressiolaskentaa. 1.7 HÄTÄTILANTEESSA (IN CASE OF EMERGENCY) Icon HD sallii henkilökohtaisten tietojen syöttämisen kuten nimi, yhteystiedot, hätänumero, vakuutustiedot ja allergiat. Nämä tiedot syötetään tietokoneen sukelluksen suunnittelijaohjelman kautta. Vaihtoehtoisesti tiedot voidaan syöttää myös Mac-ohjelman sukeltajan päiväkirjan kautta. ICE-tietojen ensimmäinen rivi näytetään päävalikon ylävasemmassa kulmassa. 1.6 PAINIKKEEN TOIMINTA Icon HD:hen kuuluu neljä painiketta. Näiden painikkeiden avulla voit päästä valikkoihin ja vaihtaa asetuksia kun olet pintatilassa. Sukelluksen aikana ne vaihtavat näyttöjä, 5

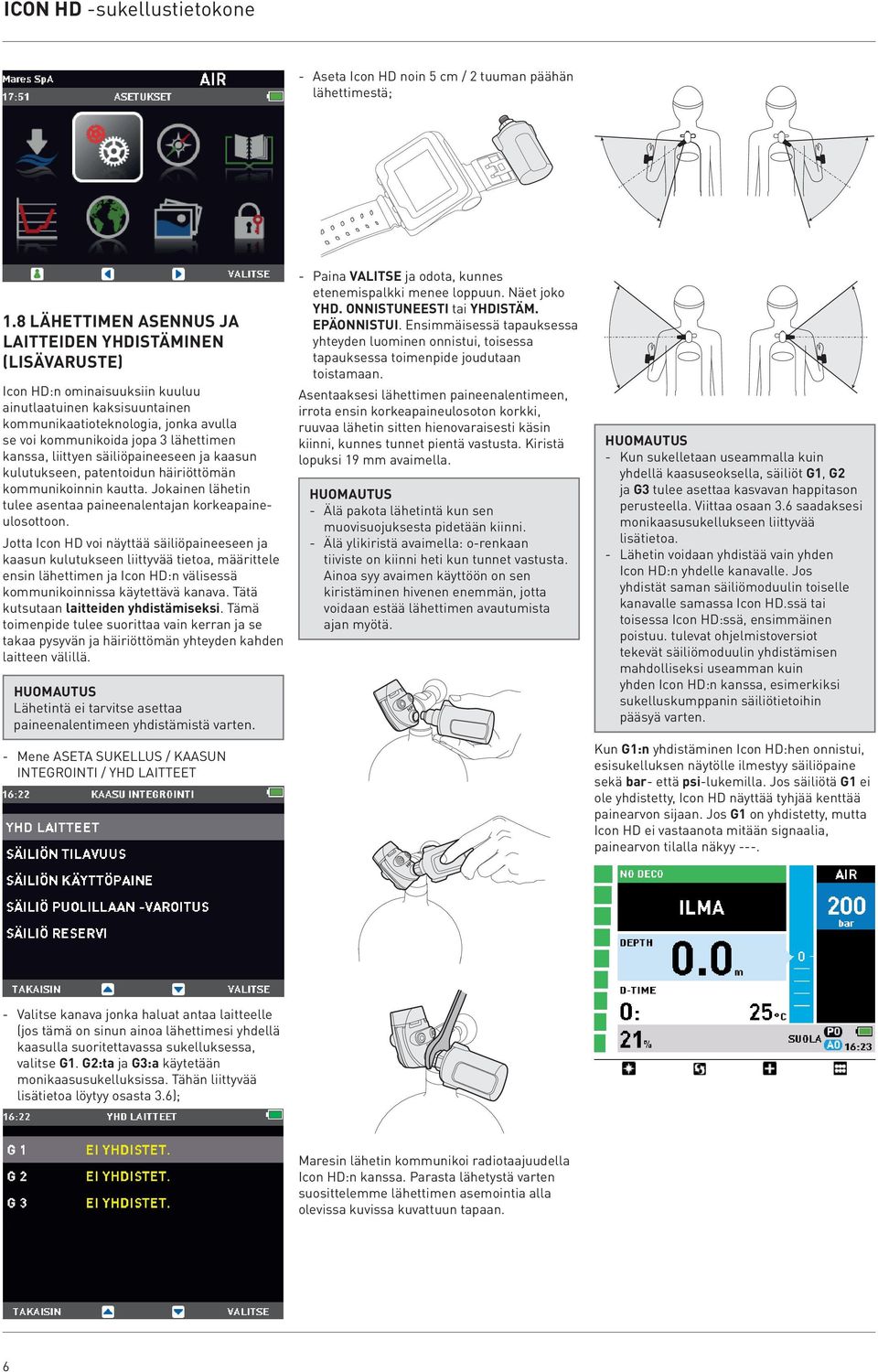

6 ICON HD -sukellustietokone - Aseta Icon HD noin 5 cm / 2 tuuman päähän lähettimestä; 1.8 LÄHETTIMEN ASENNUS JA LAITTEIDEN YHDISTÄMINEN (LISÄVARUSTE) Icon HD:n ominaisuuksiin kuuluu ainutlaatuinen kaksisuuntainen kommunikaatioteknologia, jonka avulla se voi kommunikoida jopa 3 lähettimen kanssa, liittyen säiliöpaineeseen ja kaasun kulutukseen, patentoidun häiriöttömän kommunikoinnin kautta. Jokainen lähetin tulee asentaa paineenalentajan korkeapaineulosottoon. Jotta Icon HD voi näyttää säiliöpaineeseen ja kaasun kulutukseen liittyvää tietoa, määrittele ensin lähettimen ja Icon HD:n välisessä kommunikoinnissa käytettävä kanava. Tätä kutsutaan laitteiden yhdistämiseksi. Tämä toimenpide tulee suorittaa vain kerran ja se takaa pysyvän ja häiriöttömän yhteyden kahden laitteen välillä. Lähetintä ei tarvitse asettaa paineenalentimeen yhdistämistä varten. - Mene ASETA SUKELLUS / KAASUN INTEGROINTI / YHD LAITTEET - Paina VALITSE ja odota, kunnes etenemispalkki menee loppuun. Näet joko YHD. ONNISTUNEESTI tai YHDISTÄM. EPÄONNISTUI. Ensimmäisessä tapauksessa yhteyden luominen onnistui, toisessa tapauksessa toimenpide joudutaan toistamaan. Asentaaksesi lähettimen paineenalentimeen, irrota ensin korkeapaineulosoton korkki, ruuvaa lähetin sitten hienovaraisesti käsin kiinni, kunnes tunnet pientä vastusta. Kiristä lopuksi 19 mm avaimella. - Älä pakota lähetintä kun sen muovisuojuksesta pidetään kiinni. - Älä ylikiristä avaimella: o-renkaan tiiviste on kiinni heti kun tunnet vastusta. Ainoa syy avaimen käyttöön on sen kiristäminen hivenen enemmän, jotta voidaan estää lähettimen avautumista ajan myötä. HP - Kun sukelletaan useammalla kuin yhdellä kaasuseoksella, säiliöt G1, G2 ja G3 tulee asettaa kasvavan happitason perusteella. Viittaa osaan 3.6 saadaksesi monikaasusukellukseen liittyvää lisätietoa. - Lähetin voidaan yhdistää vain yhden Icon HD:n yhdelle kanavalle. Jos yhdistät saman säiliömoduulin toiselle kanavalle samassa Icon HD.ssä tai toisessa Icon HD:ssä, ensimmäinen poistuu. tulevat ohjelmistoversiot tekevät säiliömoduulin yhdistämisen mahdolliseksi useamman kuin yhden Icon HD:n kanssa, esimerkiksi sukelluskumppanin säiliötietoihin pääsyä varten. Kun G1:n yhdistäminen Icon HD:hen onnistui, esisukelluksen näytölle ilmestyy säiliöpaine sekä bar- että psi-lukemilla. Jos säiliötä G1 ei ole yhdistetty, Icon HD näyttää tyhjää kenttää painearvon sijaan. Jos G1 on yhdistetty, mutta Icon HD ei vastaanota mitään signaalia, painearvon tilalla näkyy ---. HP - Valitse kanava jonka haluat antaa laitteelle (jos tämä on sinun ainoa lähettimesi yhdellä kaasulla suoritettavassa sukelluksessa, valitse G1. G2:ta ja G3:a käytetään monikaasusukelluksissa. Tähän liittyvää lisätietoa löytyy osasta 3.6); HP Maresin lähetin kommunikoi radiotaajuudella Icon HD:n kanssa. Parasta lähetystä varten suosittelemme lähettimen asemointia alla olevissa kuvissa kuvattuun tapaan. 6

7 - Mares-lähettimen alue on noin 1,5 m/5 ft. - Patterin käyttöiän maksimoimiseksi, säiliömoduuli menee pois päältä kun paineen vaihtelua ei esiinny yli minuuttiin. Se menee pois päältä myös kun paine on 10 bar/145 psi tai alle. - Jos lähettimen patterin varaustaso on heikko, Icon HD varoittaa sinua näytölle ilmestyvällä viestillä viittaamalla kyseessä olevalle lähettimelle tarkoitettuun kanavavalintaan. - Älä varastoi lähetintä lähellä voimakkaita magneettikenttiä kuten TV tai mikroaaltouuni. Tämä voi aiheuttaa sen, että lähetin pysyy korkeassa tehotilassa ja kuluttaa näin ollen akun erittäin nopeasti loppuun. Katso luku 4 listätietoa siitä miten patteri vaihdetaan lähettimessä. 1.9 ICON HD:N LÄHETTIMESSÄ Icon HD sammuu automaattisesti minuutin kuluttua, ellei sitä ei käytetä pintatilassa ja 10 minuutin kuluttua, ellei sitä käytetä esisukellus tilassa. Voit sammuttaa sen myös manuaalisesti päävalikon kautta painamalla PAINIKELUKKO -kuvaketta. 2 VALIKOT, ASETUKSET JA TOIMINNOT Tässä luvussa kuvataan yksityiskohtaisesti kaikki Icon HD-sukellustietokoneen valikot, asetukset ja toiminnot. 2.1 ESISUKELLUS Käytä tätä valikkoa asettaaksesi Icon HD:n sukellusvalmiuteen. Tämä takaa sen, että Icon HD käynnistää sukelluksen valvonnan heti kun 1,2 m/4 ft syvyys saavutetaan. Jos aloitat sukelluksen asettamatta Icon HD:tä esisukellustilaan, Icon HD siirtyy sukellustilaan automaattisesti 20 sekunnin viiveellä sukelluksen alkamisesta. - Jos jäät esisukellukseen yli 10 minuutiksi painamatta painikkeita, Icon HD sammuu. - On suositeltavaa laittaa Icon HD esisukellustilaan ennen sukeltamista. Jos näin ei tehdä, se voi aiheuttaa jopa 20 s viiveen Icon HD:n suorittamassa sukelluksen tarkkailussa. 2.2 ASETUKSET Icon HD:n ASETUSVALIKOSSA pääset toimintoihin tai asetusten muuttamiseen. Kun olet tässä valikossa, näet kolme alavalikkoa: ASETA SUKELLUS, jossa voit asettaa sukellukseen liittyvät parametrit, ASETA TIETOKONE, jossa voit asettaa tietokoneeseen liittyvät parametrit, ja Icon HD:STÄ, jossa voit löytää omaan Icon HD:hen liittyviä tietoja sekä tietokoneella tehtyihin sukelluksiin liittyviä tilastoja. Alla annetaan lyhyt kuvaus jokaisesta valikosta. VALIKKO ASETA SUKELLUS TILA P-TEKIJÄ KORKEUS KAASU INTEGROINTI VESI KARTTALINKKI NÄYTTÖ KUULTAVISSA HÄLYTYKSET VIRHE - NOUSU PYYHI DESATURAATIOAIKA Kuvaus Se avulla voit valita ilma-, nitrox- ja pohjaajanottajatilan väliltä. Jos kyseessä on nitrox, tämä on paikka johon asetat O 2 %- ja ppo 2 max-arvon. Sen avulla voit valita vakioalgoritmin (P0) ja kasvavasti konservatiivisemman väliltä. (P1, P2). Sen avulla voit asettaa algoritmin korkeustilaan kun vuoristojärvissä sukelletaan. Sen avulla voit synkronoida Icon HD:si ylimääräisten lähettimien kanssa ja määrittää kaikki kaasun integrointiin liittyvät parametrit (säiliön tilavuus, säiliön käyttöpaine, säiliön reservi ja muuta) Sen avulla voidaan valita suolaisen tai makean veden väliltä. Sen avulla voit valita kartan, jonka haet näytölle sukelluksen aikana. Sen avulla voit asettaa oletusnäytön (EXTENDED tai PROFILE). Tämä on näyttö jonka kanssa Icon HD alkaa sukelluksen ja johon se palaa jos hälytys- tai varoitusviesti ilmestyy. Sen avulla Icon HD:n kuultavissa olevat hälytykset voidaan kytkeä päälle tai pois päältä. Sen avulla voit poistaa virheellisestä noususta johtuvan sukellusvirheen. Tämä toiminto on tarkoitettu vain sukelluskouluttajille, jotka voivat kohdata kyseisiä tilanteita opetussyistä. Se avulla voit nollata typpikertymän, poistamalla näin edellisen sukelluksen vaikutukset. Tämä toiminto on tarkoitettu niille henkilöille, jotka lainaavat tietokonettaan toiselle sukeltajalle, joka ei ole sukeltanut viimeisten 24 tunnin aikana. 7

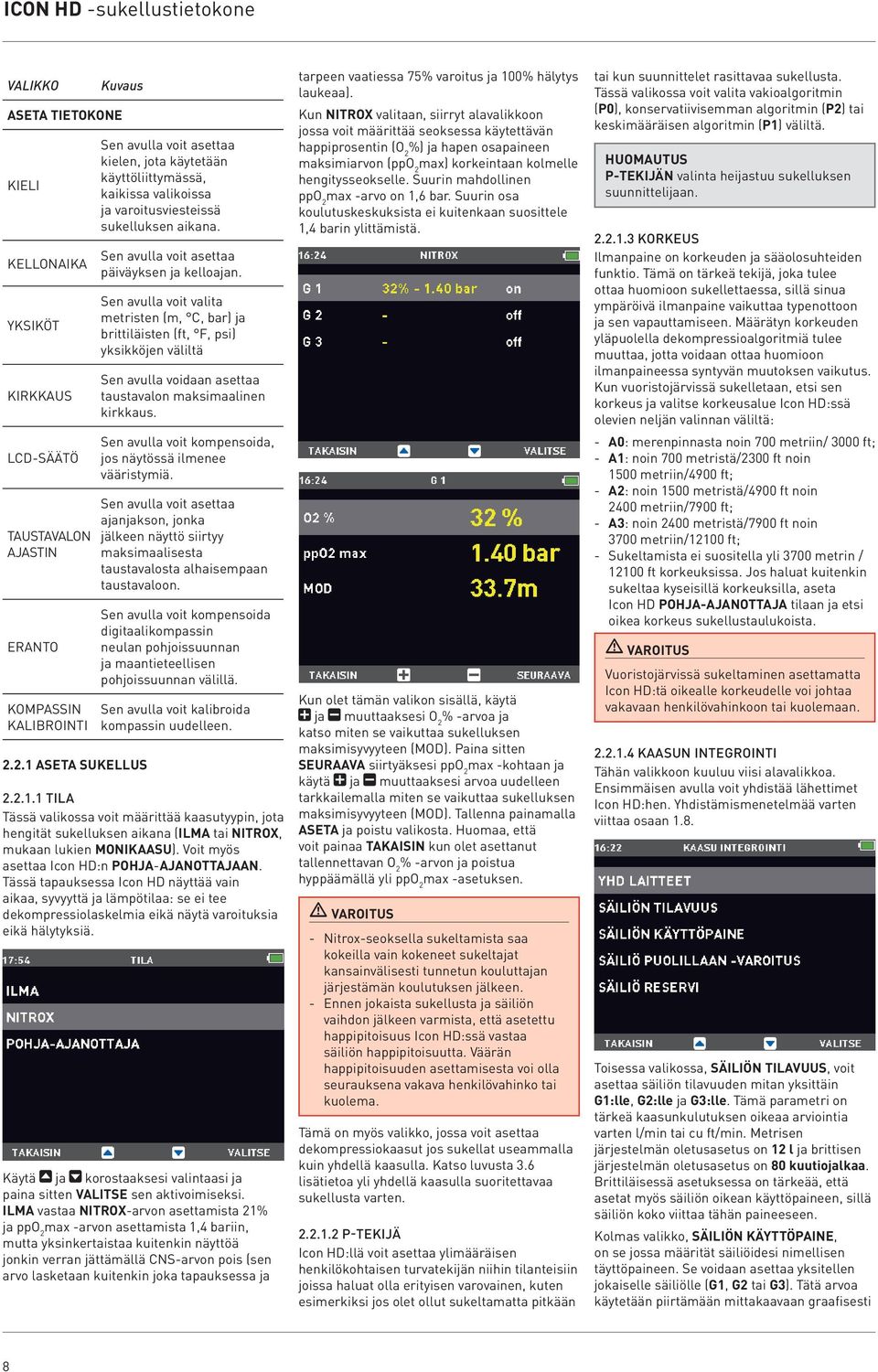

8 ICON HD -sukellustietokone VALIKKO Kuvaus ASETA TIETOKONE KIELI KELLONAIKA YKSIKÖT KIRKKAUS LCD-SÄÄTÖ TAUSTAVALON AJASTIN ERANTO KOMPASSIN KALIBROINTI ASETA SUKELLUS Sen avulla voit asettaa kielen, jota käytetään käyttöliittymässä, kaikissa valikoissa ja varoitusviesteissä sukelluksen aikana. Sen avulla voit asettaa päiväyksen ja kelloajan. Sen avulla voit valita metristen (m, C, bar) ja brittiläisten (ft, F, psi) yksikköjen väliltä Sen avulla voidaan asettaa taustavalon maksimaalinen kirkkaus. Sen avulla voit kompensoida, jos näytössä ilmenee vääristymiä. Sen avulla voit asettaa ajanjakson, jonka jälkeen näyttö siirtyy maksimaalisesta taustavalosta alhaisempaan taustavaloon. Sen avulla voit kompensoida digitaalikompassin neulan pohjoissuunnan ja maantieteellisen pohjoissuunnan välillä. Sen avulla voit kalibroida kompassin uudelleen TILA Tässä valikossa voit määrittää kaasutyypin, jota hengität sukelluksen aikana (ILMA tai NITROX, mukaan lukien MONIKAASU). Voit myös asettaa Icon HD:n POHJA-AJANOTTAJAAN. Tässä tapauksessa Icon HD näyttää vain aikaa, syvyyttä ja lämpötilaa: se ei tee dekompressiolaskelmia eikä näytä varoituksia eikä hälytyksiä. Käytä ja korostaaksesi valintaasi ja paina sitten VALITSE sen aktivoimiseksi. ILMA vastaa NITROX-arvon asettamista 21% ja ppo 2 max -arvon asettamista 1,4 bariin, mutta yksinkertaistaa kuitenkin näyttöä jonkin verran jättämällä CNS-arvon pois (sen arvo lasketaan kuitenkin joka tapauksessa ja tarpeen vaatiessa 75% varoitus ja 100% hälytys laukeaa). Kun NITROX valitaan, siirryt alavalikkoon jossa voit määrittää seoksessa käytettävän happiprosentin (O 2 %) ja hapen osapaineen maksimiarvon (ppo 2 max) korkeintaan kolmelle hengitysseokselle. Suurin mahdollinen ppo 2 max -arvo on 1,6 bar. Suurin osa koulutuskeskuksista ei kuitenkaan suosittele 1,4 barin ylittämistä. Kun olet tämän valikon sisällä, käytä ja muuttaaksesi O 2 % -arvoa ja katso miten se vaikuttaa sukelluksen maksimisyvyyteen (MOD). Paina sitten SEURAAVA siirtyäksesi ppo 2 max -kohtaan ja käytä ja muuttaaksesi arvoa uudelleen tarkkailemalla miten se vaikuttaa sukelluksen maksimisyvyyteen (MOD). Tallenna painamalla ASETA ja poistu valikosta. Huomaa, että voit painaa TAKAISIN kun olet asettanut tallennettavan O 2 % -arvon ja poistua hyppäämällä yli ppo 2 max -asetuksen. - Nitrox-seoksella sukeltamista saa kokeilla vain kokeneet sukeltajat kansainvälisesti tunnetun kouluttajan järjestämän koulutuksen jälkeen. - Ennen jokaista sukellusta ja säiliön vaihdon jälkeen varmista, että asetettu happipitoisuus Icon HD:ssä vastaa säiliön happipitoisuutta. Väärän happipitoisuuden asettamisesta voi olla seurauksena vakava henkilövahinko tai kuolema. Tämä on myös valikko, jossa voit asettaa dekompressiokaasut jos sukellat useammalla kuin yhdellä kaasulla. Katso luvusta 3.6 lisätietoa yli yhdellä kaasulla suoritettavaa sukellusta varten P-TEKIJÄ Icon HD:llä voit asettaa ylimääräisen henkilökohtaisen turvatekijän niihin tilanteisiin joissa haluat olla erityisen varovainen, kuten esimerkiksi jos olet ollut sukeltamatta pitkään tai kun suunnittelet rasittavaa sukellusta. Tässä valikossa voit valita vakioalgoritmin (P0), konservatiivisemman algoritmin (P2) tai keskimääräisen algoritmin (P1) väliltä. P-TEKIJÄN valinta heijastuu sukelluksen suunnittelijaan KORKEUS Ilmanpaine on korkeuden ja sääolosuhteiden funktio. Tämä on tärkeä tekijä, joka tulee ottaa huomioon sukellettaessa, sillä sinua ympäröivä ilmanpaine vaikuttaa typenottoon ja sen vapauttamiseen. Määrätyn korkeuden yläpuolella dekompressioalgoritmiä tulee muuttaa, jotta voidaan ottaa huomioon ilmanpaineessa syntyvän muutoksen vaikutus. Kun vuoristojärvissä sukelletaan, etsi sen korkeus ja valitse korkeusalue Icon HD:ssä olevien neljän valinnan väliltä: - A0: merenpinnasta noin 700 metriin/ 3000 ft; - A1: noin 700 metristä/2300 ft noin 1500 metriin/4900 ft; - A2: noin 1500 metristä/4900 ft noin 2400 metriin/7900 ft; - A3: noin 2400 metristä/7900 ft noin 3700 metriin/12100 ft; - Sukeltamista ei suositella yli 3700 metrin / ft korkeuksissa. Jos haluat kuitenkin sukeltaa kyseisillä korkeuksilla, aseta Icon HD POHJA-AJANOTTAJA tilaan ja etsi oikea korkeus sukellustaulukoista. Vuoristojärvissä sukeltaminen asettamatta Icon HD:tä oikealle korkeudelle voi johtaa vakavaan henkilövahinkoon tai kuolemaan KAASUN INTEGROINTI Tähän valikkoon kuuluu viisi alavalikkoa. Ensimmäisen avulla voit yhdistää lähettimet Icon HD:hen. Yhdistämismenetelmää varten viittaa osaan 1.8. Toisessa valikossa, SÄILIÖN TILAVUUS, voit asettaa säiliön tilavuuden mitan yksittäin G1:lle, G2:lle ja G3:lle. Tämä parametri on tärkeä kaasunkulutuksen oikeaa arviointia varten l/min tai cu ft/min. Metrisen järjestelmän oletusasetus on 12 l ja brittisen järjestelmän oletusasetus on 80 kuutiojalkaa. Brittiläisessä asetuksessa on tärkeää, että asetat myös säiliön oikean käyttöpaineen, sillä säiliön koko viittaa tähän paineeseen. Kolmas valikko, SÄILIÖN KÄYTTÖPAINE, on se jossa määrität säiliöidesi nimellisen täyttöpaineen. Se voidaan asettaa yksitellen jokaiselle säiliölle (G1, G2 tai G3). Tätä arvoa käytetään piirtämään mittakaavaan graafisesti 8

9 säiliön esitys PROFIILI -näytössä mutta myös määrittämään painerajat värikoodausta varten (kuvattu osassa ). Kun yksiköt asetetaan ft/ F/psi, tämä arvo on tärkeä, sillä yhdessä säiliötilavuuden kanssa Icon HD voi arvioida oikein kaasun kulutuksen cu ft/min. Oletusarvot ovat 200 bar ja 3000 psi. Neljäs valikko, SÄILIÖ PUOLILLAAN -VAROITUS, on arvo, jossa Icon HD:n säiliö puolillaan -varoitus kytkeytyy. Se voidaan asettaa yksitellen jokaiselle säiliölle (G1, G2 tai G3). Se voidaan asettaa arvojen 80 ja 200 bar / 1100 ja 3000 psi välille. Tätä arvoa käytetään myös painealueiden määrittämisessä värikoodausta varten alla kuvattuun tapaan. Oletusarvot ovat 100 bar ja 1500 psi. Viides ja viimeinen valikko, SÄILIÖ RESERVI, on arvo, jossa hälytys laukeaa koska sinun tulisi aina olla pinnalla ennen kuin tämä raja saavutetaan. Tätä arvoa käytetään lisäksi laskemaan TTR -arvo (katso osa ja 3.3.1). Se voidaan asettaa yksitellen jokaiselle säiliölle (G1, G2 tai G3). Oletusarvot ovat 50 bar ja 750 psi VÄRIKOODAUS PAINERAJOILLE Numeeristen arvojen ohella Icon HD käyttää säiliöpaineen näytössä värikoodausta välitöntä yhdellä vilkaisulla nähtävää säiliöpaineen visualisointia varten. EXTENDED- ja KOMPASSI-näkymässä väriä käytetään säiliöpaineen tietoja sisältävän kentän taustassa kun taas PROFIILI -näkymässä väriä käytetään säiliön piktogrammin sisällä. Painealue säiliön käyttöpaineesta tyhjään säiliöön on jaettu 5 alueeseen, SINISESTÄ VIHREÄÄN KELTAISEEN ORANSSIIN PUNAISEEN. Alueet on määritetty seuraavan tapaan: SININEN: ylempi puolikas SÄILIÖN KÄYTTÖPAINEEN ja SÄILIÖ PUOLILLAAN -VAROITUKSEN välillä (oletusarvo: yli 150 bar / 2250 psi) VIHREÄ: alempi puolikas SÄILIÖN KÄYTTÖPAINEEN ja SÄILIÖ PUOLILLAAN -VAROITUKSEN välillä (oletusarvo: 150 bar / 2250 psi ja 100 bar / 1500 psi) välillä KELTAINEN: ylempi puolikas SÄILIÖ PUOLILLAAN -VAROITUS ja SÄILIÖ RESERVI välillä (oletusarvo: 100 bar / 1500 psi ja 75 bar / 1000 psi) välillä ORANSSI: alempi puolikas SÄILIÖ PUOLILLAAN -VAROITUS ja SÄILIÖ RESERVI välillä (oletusarvo: 75 bar / 1000 psi ja 50 bar / 750 psi) välillä PUNAINEN: alle SÄILIÖ RESERVI (oletusarvo: alle 50 bar / 750 psi) vedelle asetettu tietokone näyttää 31 metrin syvyyttä/103 ft suolaisessa vedessä). Huomaa, että tämä ei vaikuta tietokoneen varsinaiseen toimintaan, sillä tietokone suorittaa kaikki laskelmat yksinomaan paineen mittaamiseen perustuen KARTTALINKKI Tässä valikossa voit valita kartan jonka haet myöhemmin sukelluksen aikana. Jos et valitse mitään karttaa, vastaava painike kytkeytyy pois käytöstä sukelluksen aikana NÄYTTÖ Tässä valikossa voit asettaa sinulle mieluisan näytön asetelman, valitsemalla EXTENDED - ja PROFILE-näytön väliltä. Icon HD alkaa sukelluksen valitulla näytöllä ja siirtyy siihen kun paikalla on hälytys. Voit kuitenkin vaihtaa näyttötilojen välillä sukelluksen aikana milloin haluat, painamalla KUULTAVISSA HÄLYTYS Tässä valikossa voit kytkeä kuultavissa olevat hälytykset pois päältä. Kuultavissa olevien hälytysten kytkeminen pois voi johtaa potentiaalisesti vaaralliseen tilanteeseen ja aiheuttaa vakavan henkilövahingon tai kuoleman EI KONTROLL. NOUSU Ei kontrolloiduksi nousuksi määritetään se, jonka 12 m/min / 40 ft/min nopeutta tai yli pidettiin 2/3 nousuajasta. Tätä sovelletaan vain yli 12 m/40 ft syvyydellä tehdyissä sukelluksissa. Kyseisessä tavassa potentiaalisesti haitallisten ilmakuplien muodostumisen johdosta, Icon HD lukitsee tietokoneen 24 tunnin ajaksi ehkäistäkseen sinua sukeltamasta uudelleen. Tässä valikossa sinulla on mahdollisuus kytkeä pois tietokoneen lukitus, jos virheellinen nousu tapahtuu. - Virhe nousussa lisää sukeltajantaudin riskiä (DCS). - Tämä ominaisuus on tarkoitettu ainoastaan erittäin kokeneille sukeltajille, kuten sukelluskouluttajat, jotka ottavat täyden vastuun tämän toiminnon estämisestä aiheutuvista seurauksista VESI Voit asettaa tietokoneen makean tai suolaisen veden kalibroinnille riippuen siitä missä aiot sukeltaa. Väärän vesityypin asettaminen saa aikaan noin 3% virheen syvyyden mittaamisessa (esimerkiksi 30 metrin/100 ft) syvyydessä suolaiselle vedelle asetettu tietokone näyttää 29 metrin /97 ft syvyyttä makeassa vedessä kun taas makealle PYYHI DESATURAATIOAIKA Icon HD:llä voit pyyhkiä tietokoneessa olevan desaturaatioajan pois. Viimeisestä sukelluksesta kudoksiin kerääntyneeseen jäännöstyyppiin liittyvät tiedot nollataan ja tietokone suhtautuu seuraavaan sukellukseen aivan kuin se ei olisi toistuva sukellus. Tämä on hyödyllinen kun tietokone lainataan toiselle sukeltajalle, joka ei ole sukeltanut viimeisten 24 tunnin aikana. 9

10 ICON HD -sukellustietokone säiliön lämpötila psi:na) mittayksiköiden väliltä. Sukeltaminen desaturaation pyyhkimisen jälkeen on äärimmäisen vaarallista ja se aiheuttaa hyvin todennäköisesti vakavan henkilövahingon tai kuoleman. Älä poista desaturaatiota ellei siihen ole pätevää syytä. Kun kerran olet valikossa, näet graafisen esityksen dekompressiolaskelmien kerääntymisestä kaikkiin kudoksiin. Ennaltaehkäistäksesi vahingossa tapahtuvaa desaturaatioajan nollaamista, syötä turvakoodi kun päätät jatkaa pyyhkimistä. Turvakoodi on KIRKKAUS Tässä valikossa voit muuttaa näytön kirkkautta korkeassa tehossa (katso osa ) sovittaaksesi sen eri tasoisiin valoolosuhteisiin. Kun tähän valikkoon siirrytään, liukuva palkki ilmestyy näytön keskelle. Käytä ja kirkkaustason asettamiseksi LCD-SÄÄTÖ Tässä valikossa voit optimoida näytön. Käytä ja ja tarkkaile miten se vaikuttaa testausnäyttöön TAUSTAVALON AJASTIN Icon HD:hen kuuluu pysyvästi taustavalaistu värinäyttö. Patterin käyttöiän optimoimiseksi sukellustapaan kuuluu kaksi valonvoimakkuustasoa: alhainen tehotaso, jossa näyttö on vielä lukukelpoinen mutta voimakkuutta on himmennetty ja korkea teho, jonka voimakkuus määritetään KIRKKAUS -asetuksessa kohdassa Aina kun painat painiketta, Icon HD siirtyy alhaisesta tehosta korkeaan tehovoimakkuuteen. Tässä valikossa voit valita korkean voimakkuuden kestoajan 10 sekunnin ja 1 minuutin välillä 10 sekunnin välein. Voit myös asettaa sen, jossa Icon HD:n taustavalo on pysyvästi korkeassa voimakkuudessa. - Taustavalo kuluttaa patterivirtaa: mitä kauemmin taustavalo on korkealla voimakkuudella, sitä vähemmän patterilataus kestää. - Jos PATTERI LOPUSSA -varoitus kytkeytyy, voimakas taustavalo estetään ja näytölle jää alhainen teho. Pidä nyt ICON HD:tä pintaan nähden vaakasuorassa asennossa ja tee hidas kierros vastapäivään. Kun kierros on päättynyt, kalibrointi on valmis ICON HD:STÄ Tämä alavalikko antaa erilaista Icon HD:n laitteistoon ja ohjelmistoon liittyvää tietoa. Se listaa tietoa myös sukellustietokoneen käytöstä kuten esimerkiksi pisin sukellus, syvin sukellus, sukellukset ja sukellusaika yhteensä. Lisäksi voit palata alkuperäisten asetusten konfigurointiin TEHDASRESETOINTIVALINNAN kautta (tämä valinta ei ole käytettävissä kun tietokoneessa on jäljelle jäävä desaturaatio). TEHDASHUOLTO-valinta on tarkoitettu yksinomaan valtuutetun henkilökunnan käyttöön. Kun turvakoodi on syötetty saat vahvistuksen toimenpiteen onnistuneesta suorituksesta ASETA TIETOKONE KIELI Tässä valikossa voit asettaa käyttöliittymän ja sukelluksen aikana esiintyvien hälytysviestien kielen AIKA Tässä valikossa voit asettaa ajan formaatin, kellonajan ja päiväyksen YKSIKÖT Voit valita metristen (syvyys metreinä, lämpötila C, säiliöpaine bareissa) ja brittiläisten (syvyys jalkoina, lämpötila F, ERANTO Tarkasta sijainnista maapallolla riippuen todellisen pohjoisen ja magneettisen pohjoisen välillä voi esiintyä poikkeama. Kaikki kompassit näyttävät aina magneettisen pohjoisen, joten tämän valikon kautta voit asettaa erannoksi kutsutun arvon, joka saa kompassin näyttämään sen sijaan todellisen pohjoisen KOMPASSIN KALIBROINTI Icon HD:ssä oleva digitaalinen kompassi kalibroidaan tehtaalla eikä se vaadi normaaleissa olosuhteissa ylimääräistä huoltoa. Määrätyissä tavoissa kuten esimerkiksi erittäin intensiivisille magneettikentille altistumisen jälkeen, voi olla tarpeen kalibroida kompassi uudelleen sen tarkkuuden varmistamiseksi. Jos havaitset selvän poikkeaman kompassin lukemassa, mene tähän valikkoon ja suorita kalibrointi alla kuvattuun tapaan. Syötä ensiksi turvakoodi, Seuraava kuva ilmestyy näytölle. 2.3 DIGITAALINEN KOMPASSI Icon HD:hen kuuluu kallistusta kompensoiva digitaalinen kompassi, jota voidaan käyttää melkein kaikissa kallistuskulmissa. Kompassi voidaan hakea sukelluksen aikana milloin tahansa ja sitä voidaan käyttää myös pinnalla. Tämän valikon avulla voit käyttää kompassia pinnalla ja asettaa suunta viitteeksi seuraavan sukelluksen ajaksi. Kompassiruusun keskellä näkyvä numero esittää suuntaa, 0 (pohjoinen) 359 välillä. 10

11 2.3.1 SUUNNAN ASETTAMINEN avulla voit asettaa viitesuunnan. Tämä on hyödyllinen esimerkiksi jos olet veneessä ja rannalla on maamerkki, jota voit käyttää suuntaamiseen erityisen pisteen saavuttamiseksi kyseisellä sukelluspaikalla. Paina ja näytölle ilmestyy piste, joka osoittaa asetettua suuntaa. Ylimääräiset symbolit ilmestyvät samaan tapaan: neliöt 90 asteessa, kolmiot 120 asteessa ja kaksi samansuuntaista viivaa 180 asteessa avuksi navigoinnissa neliömäisissä, kolmiomaisissa ja vastakkaisissa suunnissa. Pohjalla oleva lukema esittää suunnan muutosta johon olet menossa viittaamalla asetettuun suuntaan. Kun kerran olet veden alla, kohdista piste nuolen kanssa ja ala uida kyseiseen suuntaan. Jos painat uudelleen, uusi suunta kumoaa muistissa olevan suunnan. Jos painat ja pidät painettuna, pyyhit suunnan pois. sekunnin ajan, tai paina sitä normaalisti kun PAINIKELUKKO -kuvake korostetaan. Tämä tummentaa näytön. Poistaaksesi painikkeiden lukituksen, paina vasenta ja sen jälkeen oikeaa painiketta. Päänäyttö ilmestyy nyt uudelleen. 3 ICON HD:LLÄ SUKELTAMINEN 2.4 LOKIKIRJA Icon HD voi tallentaa muistiin noin 100 sukellustunnin profiileja noin 5 sekunnin otantavälein. Tiedot voidaan siirtää tietokoneelle sukelluksen suunnittelijaohjelman kautta tai Mac-koneelle sukeltajan päiväkirjan kautta. Icon HD voi näyttää lisäksi suurimman osan tiedoista suoraan näytöllä. Lokikirjan pääsivulla näet kaikkien sukellusten luettelon mukaan lukien päiväys, syvyys ja sukellusaika. Sovelluksen mukaan myös seuraavat kuvakkeet näytetään. : Nitrox-sukellus : Dekompressiosukellus : Pohja-ajanottaja sukellus : Sukelluksessa syntyvä virhe Painamalla VALITSE pääset sukelluksen yksityiskohtiin ja sieltä itse sukellukseen kuuluvaan syvyyteen ja lämpötilaprofiiliin. 2.5 SUKELLUKSEN SUUNNITTELIJA Tässä toiminnossa voit selata suoranousurajoja, ottaen automaattisesti huomioon edellisen sukelluksen perusteella senhetkisen kudoksiin keräytyneen jäännöstypen määrän. Suoranousurajoja selattaessa näytetyt ajat ottavat huomioon tiedot, jotka on syötetty ASETUKSET -alavalikkoon: korkeus, henkilökohtainen turvakerroin, Ilma tai happiprosenttiarvot ja sen korkein osapaine jos kyseessä on Nitrox. Näytölle ilmestyy jokaista syvyyttä vastaava suoranousuaika minuutteina. Jos Nitrox-tila valitaan, suunnittelijassa näytettyä enimmäissyvyyttä rajoitetaan MOD:illa. Sukelluksen suunnittelija -toiminto on päällä vain jos joko Ilma- tai Nitrox-tila on asetettu. 2.6 KARTAT JA KUVAT Näissä valikoissa voit katsella kaikkia karttoja ja kuvia, jotka on ladattu sukelluksen suunnittelijan tai sukeltajan päiväkirjan kautta Icon HD:hen. Kaikki JPEG-muodossa olevat tiedostot voidaan ladata Iconiin. Huomaa, että vain kartoiksi luetellut tiedostot voidaan valita KARTTALINKKI -toiminnoksi, joka on kuvattu osassa Icon HD:n muistiin mahtuu noin 50 karttaa ja kuvaa. 2.7 PAINIKELUKKO Tämän toiminnon avulla voit lukita painikkeet niin, että tietokone ei vahingossa käynnisty. Se on erittäin hyödyllinen esimerkiksi matkustettaessa sukelluspaikalle, sillä muussa tapauksessa Icon HD:n patteri voi kulua vahingossa loppuun ennen sukellusta. Painikkeiden lukitsemiseksi, paina ja pidä painettuna päävalikossa VALITSE 3.1 MUUTAMA SANA NITROXIIN LIITTYEN Nitrox on termi, jota käytetään kuvaamaan hapen ja typen seoksesta koostuvaa hengityskaasua, jonka happipitoisuuden prosenttiarvo ylittää 21% (ilma). Koska Nitrox sisältää ilmaan nähden vähemmän typpeä, sukeltajan kehoon kerääntyy vähemmän typpeä verrattuna hengitysilmaan samassa syvyydessä. Joka tapauksessa happipitoisuuden lisääntyminen Nitroxissa saa aikaan hapen osittaispaineen lisääntymisen hengitysilmassa samalla syvyydellä. Hapella voi olla myrkyllisiä vaikutuksia ihmisen kehoon jos se on ympäristön osittaispaineeseen nähden korkeampi. Kyseiset vaikutukset voidaan niputtaa kahteen luokkaan: - Äkilliset vaikutukset, jotka johtuvat 1,4 baria ylittävästä hapen osittaispaineesta. Ne eivät liity osittaisen happipaineen altistumispituudelle ja voivat vaihdella täydellisen osittaispaineen tarkasta tasosta, jossa ne syntyvät. 1,4 barin osittaispaineet ovat yleisesti hyväksyttyjä ja useat koulutuskeskukset suosittelevat korkeintaan 1,6 barin hapen osittaispaineen käyttöä. - Pitkäaikaisesta altistumisesta yli 0,5 barin hapen osittaispaineelle aiheutuvat vaikutukset toistuvien ja/tai pitkien sukellusten takia. Ne voivat vaikuttaa keskushermostoon aiheuttaen vahinkoja keuhkoille tai muille elintärkeille elimille. Icon HD turvaa sinua näiltä kahdelta vaikutukselta seuraavilla tavoilla (niin kauan kun se on asetettu joka ILMA tai NITROX asetukseen): Äkillisiä vaikutuksia vastaan: Icon HD:hen kuuluu MOD -hälytys, joka on asetettu käyttäjän määrittelemälle hapen max. osittaispaineelle (ppo 2 max). Kun syötät happipitoisuuden sukellusta varten, Icon HD näyttää sinulle vastaavan MOD:n määrätylle ppo 2 max -arvolle. Tehtaalla asetettu ppo 2 max oletusarvo on 1,4 bar. Sitä voidaan säätää mieltymyksesi mukaan 1,2 ja 1,6 barin välillä. Viittaa tämän asetuksen 11

12 ICON HD -sukellustietokone vaihtoon liittyviä lisätietoja varten osaan Jos Icon HD asetetaan ILMAAN, ppo 2 max -arvo on asetettu 1,4 bariin oletusarvoisesti. Pitkiä altistumisvaikutuksia vastaan: Icon HD seuraa altistumista CNS % (Central Nervous System) kautta. 100% ja korkeammilla tasoilla olemassa on pitkäaikaisen altistumisen vaara ja sen seurauksena Icon HD aktivoi hälytyksen kun tämä CNS% saavutetaan. Icon HD varoittaa sinua myös kun CNS -taso saavuttaa 75%. Huomaa, että CNS% on riippumaton käyttäjän asettamasta ppo 2 max -arvosta. 3.2 HÄLYTYKSET Icon HD voi varoittaa sinua potentiaalisesti vaarallisista tilanteista. Olemassa on kuusi erilaista hälytystä: - Nousunopeuden hälytys; - Turvallisen ppo 2 /MOD -arvon ylittäminen; - CNS =100%; - Virhe -ohitettu deko; - Alhainen säiliöpaine; - Patteri lopussa sukelluksen aikana. Syvyysmittaritilassa kaikki varoitukset ja hälytykset ovat OFF paitsi patteri lopussahälytys. Jos nousunopeus ylittää 12 m/min (40 ft/min) alle 12 m (40 ft) syvyydessä, ruudussa oleva viesti muuttuu EI KONTROLL. NOUSU. Jos korkeaa 12 m/min / 40 ft/min nousunopeutta pidetään yllä kaksi kolmasosaa tai yli syvyyden, jossa hälytys ensimmäistä kertaa kytkeytyi, Icon HD pitää sitä sukellusvirheenä ja näyttöön ilmestyy VIRHE - NOUSU. Voit kytkeä virhe -nousu -toiminnon pois päältä Aseta sukellus -alavalikosta. Tämä on tarkoitettu ainoastaan erittäin kokeneille sukeltajille, jotka ottavat täyden vastuun siitä koituvista seuraamuksista MOD/ppO2 - MOD-arvoa ei saa ylittää. Hälytyksen huomioimatta jättäminen voi johtaa vakavaan henkilövahinkoon tai kuolemaan. - ppo 2 -arvon ylittäminen 1,6 barilla voi johtaa äkilliseen kouristeluun jonka seurauksena on vakava henkilövahinko tai kuolema. Kun sukeltaja laskeutuu syvyyteen jossa hengitetyn kaasun ppo 2 -pitoisuus ylittää vastaavassa asetuksessa syötetyn maksimirajan (1,2-1,6bar), äänimerkki sammuu, syvyys näytetään punaisella ja viesti MOD YLITETTY näkyy näytön alalaidassa. - Hälytykset ovat sekä näkyvissä että kuultavissa, kuten alla yksityiskohtaisesti kuvataan - Jos olet KOMPASSI -tilassa kun hälytys laukeaa, Icon HD siirtyy valittuun tietokoneen oletusnäyttöön (EXTENDED tai PROFILE) jotta hälytykseen liittyvä viesti voidaan asianmukaisesti näyttää. - Nousunopeuden hälytyksellä on etusija muihin hälytyksiin nähden jos ne laukeavat samanaikaisesti NOUSUNOPEUS Heti kun syvyys lisääntyy, Icon HD aktivoi algoritmin, joka tarkkailee nousunopeutta ja näyttää laskettua arvoa sekä numeerisesti että graafisesti. Nopea nousu lisää sukeltajantaudin vaaraa. Jos Icon HD määrittää 10m/min / 30ft/min tai korkeamman nousunopeuden, nopean nousun hälytys laukeaa: äänimerkki soi, vasemmalla puolella olevassa palkissa olevat nuolet muuttuvat punaiseksi ja viesti HIDASTA! näytetään ruudun alareunassa. Se jatkuu, kunnes nousunopeus pienenee 10 m/min / 30 ft/min tai alle. Tässä tapauksessa, jos pinnalle nousun jälkeen sukeltaja aikoo sukeltaa uudelleen, HD toimii ainoastaan syvyysmittarina ja ajastimena (Pohja-ajanottaja tila) ja näyttää viestin LUKO. ED.SUKELL.TAKIA. Hälytys jatkuu, kunnes sukeltaja on laskeutunut riittävästi palauttaakseen ppo 2 :n asetettuihin rajoihin. Kun hälytys on päällä, karttatoiminto on kytketty pois ja kompassia voidaan hakea vain 10 sekunnin ajan, jonka jälkeen oletusnäyttö hälytysviestin ohella näytetään uudelleen. Kun MOD-hälytys (maximum operating depth) laukeaa, nouse välittömästi kunnes hälytys pysähtyy. Ohjeen noudattamatta jättäminen voi johtaa vakavaan loukkaantumiseen tai kuolemaan CNS = 100% Kun CNS saavuttaa 100%, happimyrkytyksen vaara on olemassa. Aloita sukelluksen päättäminen. Happimyrkylle altistumista tarkkaillaan Icon HD:llä CNS %-arvolla, joka perustuu nykyisin hyväksyttyihin altistumisrajoihin. Myrkyllisyys ilmoitetaan prosenttiarvoina alueella %. Kun arvo ylittää 75%, se muuttuu punaiseksi ja varoitusviesti CNS > 75% ilmestyy. Jos happimyrkytyksen taso saavuttaa 75%, laskeudu matalammalle vähentääksesi happikuormitusta ja katso sukellus päättyneeksi. 12

13 Kun happimyrkytyksen taso lähestyy 100%, hälytysviesti CNS > 100% ilmestyy. Hälytysviesti ja äänimerkki toistuvat siitä lähtien kun ne ilmestyvät ensimmäistä kertaa ja niin kauan kun CNS-arvo pysyttelee 100% tai sen yli. Päätä sukellus välittömästi! VIRHE-OHITETTU DECO -TILA Jos pysähdyssyvyys ylitetään yli 1 m (3 ft) yli kolmen minuutin ajan, Icon HD pitää sitä sukelluksessa syntyneenä virheenä ja näyttöön ilmestyy VIRHE-OHITETTU DECO ja symboli. Sukeltaminen happimyrkytystason ollessa 75% tai yli voi johtaa potentiaaliseen vaaratilanteeseen, joka saattaa aiheuttaa kuoleman tai vakavan loukkaantumisen VIRHE -OHITETTU DEKO Pakollisen dekompression noudattamatta jättäminen voi aiheuttaa vakavan henkilövahingon tai kuoleman. Jos nouset 0,3 m (1 ft) yli dekompressiopysähdyksen syvyyden, ruutuun ilmestyy alaspäin suuntaava punainen kolmio, äänimerkki soi ja viesti LASK. PYSÄHDYSSYV. näytetään näyttöruudun alalaidassa. Tämä hälytys jää päälle, kunnes sukeltaja laskeutuu oikeaan syvyyteen. Huomaa, että karttoihin ei voi tutustua ja kompassia voidaan katsoa vain 10 sekunnin ajan kun hälytys on päällä ennen kuin ruutu palaa oletusnäyttöön. Tässä tapauksessa, jos pinnalle nousun jälkeen sukeltaja aikoo sukeltaa uudelleen, HD toimii ainoastaan syvyysmittarina ja ajastimena (Pohja-ajanottaja tila) ja näyttää viestin LUKO. ED.SUKELL.TAKIA ALHAINEN SÄILIÖPAINE (JOS VALINNAISTA LÄHETINTÄ KÄYTETÄÄN) Kun Icon HD:tä käytetään yhdessä kaksisuuntaisen lähettimen kanssa, näytölle ei yksinomaan ilmesty selvästi näkyvät säiliöön liittyvät tiedot vaan myös jäljelle jäävä sukellusaika senhetkisessä syvyydessä ennen kuin säiliön reservi saavutetaan. Tätä kutsutaan TTR:ksi Aika reserviin. Kun dekompressiosukelluksen aikana Icon HD laskee TTR:n joka on alhaisempi kokonaismääräiseen nousuaikaan nähden, ALHAINEN SÄILIÖPAINE -hälytys kytkeytyy. Suosittelemme suuresti nousun alkamista kun tämä tilanne syntyy, jotta hengitysilman loppumista voidaan estää dekopysähdyksen aikana PATTERI LOPUSSA Älä aloita sukellusta jos PATTERI LOPUSSA -viesti ilmestyy näytölle pinnalla oltaessa. Tietokoneen toiminnassa voi syntyä häiriöitä sukelluksen aikana ja se voi aiheuttaa vakavan henkilövahingon tai kuoleman. Jos Icon HD havaitsee, että patterin teho laskee, viesti PATTERI LOPUSSA ilmestyy näytölle. PATTERI LOPUSSA tilanteessa karttatoiminto on kytketty pois kuten myös äänimerkit ja taustavalo vähennetään vähän virtaa kuluttavalle turvatasolle (näytön luettavuus taataan). Pääset yhä kompassiin, mutta PATTERI LOPUSSA -viesti ilmestyy uudelleen 10 sekunnin kuluttua. - Dekopysähdyksen suorittamatta jättämisestä varoittavan hälytyksen kytkeydyttyä, kudososien typpikuormituksen laskenta pysähtyy ja jatkuu ainoastaan sukeltajan palauduttua oikeaan pysähdyssyvyyteen. - Älä koskaan nouse näytetyn dekompressiopysähdyssyvyyden yläpuolelle. Lisäksi, kun säiliöpaine saavuttaa SÄILIÖ RESERVI -kohdassa osoitetun arvon, viesti SÄILIÖN RESERVI SAAVUTETTU näytetään näytöllä 10 sekunnin ajan ja säiliöpaineen tiedot punaisella taustalla. Kun tämä varoitus ilmestyy, lopeta sukellus turvallisesti ja viipymättä. Jos patteri on kulunut täysin loppuun sukelluksen aikana tai heti sen jälkeen, Icon HD kadottaa kudoksiin kerääntyneeseen jäännöstyppikuormitukseen liittyvät tiedot ja laskee näin ollen seuraavan sukelluksen väärin. Älä sukella 24 tuntiin sukelluksesta jonka aikana patteri kului kokonaan loppuun. Oman patterin tarkkailemisen lisäksi, Icon HD tarkkailee myös patteritilaa kaikissa lähettimissä, joihin se on yhdistetty ja ilmoittaa sinulle kun patteri on lopussa ja tulee vaihtaa. Viesti G1 (tai G2 tai G3) PATTERI LOPUSSA näytetään näytön keskirivillä 4 sekunnin välein. 13

14 ICON HD -sukellustietokone 3.3 NÄYTÖN TIEDOT Sukelluksen alkaessa jos Icon HD on asetettu esisukellustilaan, se alkaa tarkkailla sukellusta välittömästi. Muussa tapauksessa se käynnistyy automaattisesti 20 sekunnin kuluessa kun 1,2 m /4 ft syvyys on saavutettu. Icon HD:llä sinulla on mahdollista valita miten tiedot esitetään näytöllä. Tämä kuvataan seuraavissa osissa EXTENDED- JA PROFILE -NÄYTTÖ EXTENDED -näyttö esittää sukellukseen liittyvää tietoa enimmäkseen numeerisessa muodossa. Yksityiskohtaisemmin näytölle ilmestyvät seuraavat tiedot: - suoranousuaika (kokonaismääräinen nousuaika jos kyseessä ovat dekosukellukset) - senhetkinen syvyys - sukellusaika - CNS (jos sukelletaan Nitroxilla) - lämpötila - käytössä olevan kaasun kuvaus - säiliöpaine (jos lähetin on käytössä) - TTR (aika reserviin jos lähetin on käytössä) - kaasun kulutus l/min tai cu ft/min normalisoitu pintaan (jos lähetin on käytössä) - syvyyspalkin selaaminen - typin pylväsgrafiikka - nousu/laskunopeus, molemmat numeerisia ja pylväsgrafiikalla Painamalla, keskimääräinen syvyys, kellonaika, patteritila, P-tekijä ja korkeusasetukset ilmestyvät myös näytölle. Lisäksi syvyyden vierityspalkin oikealla puolella, enimmäissyvyys, turvapysähdys, ja jos paikalla, syväpysähdykset listataan peräkkäin. PROFILE -näyttö esittää sukellukseen liittyvää tietoa enimmäkseen graafisessa muodossa. Yksityiskohtaisemmin näytölle ilmestyvät seuraavat tiedot: - suoranousuaika (kokonaismääräinen nousuaika jos kyseessä ovat dekosukellukset) - senhetkinen syvyys - 20 sekunnin välein päivitetty sukellusprofiili (jos kyseessä on dekompressio, tähän kuuluu nousuprofiili) mukaan lukien vaakasuorat viivat, jotka esittävät kaikkia pysähdyksiä - käytössä olevan kaasun kuvaus - säiliöpaine (jos lähetintä käytetään) - säiliön täyttötaso (jos säiliömoduulia käytetään) - TTR (aika reserviin jos lähetintä käytetään) - typin pylväsgrafiikka - nousu/laskunopeus, molemmat numeerisia ja pylväsgrafiikalla Painamalla, sukellusaika, CNS% ja lämpötila ilmestyvät myös näytölle. Jos kyseessä on deko, kun painetaan näyttö zoomaa nousuun liittyviin yksityiskohtiin ja merkitsee yksittäin paikantamalla jopa kolme syvintä pysähdystä. Syvyys annetaan 10 cm resoluutiolla 99,9 metriin asti, jonka jälkeen se annetaan 1 metrin resoluutiolla. Kun syvyys näytetään jaloissa, resoluutio on aina 1 jalka. Alle 1,2 m/4 ft syvyydessä näytölle ilmestyy ---. Enimmäissyvyys 150 m/492 ft. Sukellusaika näytetään minuutteina. Jos nouset pintaan sukelluksen aikana, pinnalla vietetty aika lasketaan vain jos laskeudut uudelleen alle 1,2 m/4 ft 3 minuutin sisällä. Tämä tekee lyhyet suunnistusajat mahdollisiksi. Kun olet pinnalla, aikaa ei näytetä etenevänä vaan se juoksee taustalla. Heti kun sukellat, aika jatkuu laskemalla mukaan pinnalla vietetty aika. Suoranousuaika lasketaan reaaliajassa ja ja sitä päivitetään jatkuvasti. Maksimaalinen näyttöön ilmestyvä suoranousuaika on 99 minuuttia. Jos jäät syvyyteen suoranousuaikaa pidemmäksi, siirryt dekompressioon: et voi enää tehdä suoranousua pintaan ja Icon HD:n näytölle ilmestyy dekopysähdyksen PAKKO. Suoranousuajan sijaan se näyttää sinulle kokonaisnousuaikaa (ASC), joka sisältää dekopysähdyksen ja ajan, jota vaaditaan pystysuorassa nousussa pintaan 10 m/min 33 ft/min nopeudella. ASC sisältää myös syväpysähdysten ajat. Lisäksi pienet merkit näyttävät pysähdyksiin liittyviä yksityiskohtia, mitä syvyyteen ja kestoon tulee, syvyyspalkin selaamisen oikealla puolella. SYVÄ-, DECO- ja TURVAPYSÄHYKSET: - TURVAPYSÄHDYS syntyy kun sukelluksen syvyys ylittää 10 m / 33 ft. Se kestää 3 minuuttia ja se suoritetaan 6 m / 20 ft ja 3 m / 10 ft syvyyksissä sukelluksen lopussa ennen pintautumista. Kyseinen pysähdys EI ole pakollinen, mutta se on ERITTÄIN SUOSITELTAVA. Se näytetään aina VIHREÄLLÄ. - DECOPYSÄHDYKSET syntyvät progressiivisesti kun olet alhaalla yli suoranousurajan. DECOPYSÄHDYKSET ovat PAKOLLISIA ja ne näytetään aina ORANSSILLA. - SYVÄPYSÄHDYKSET syntyvät kun lähestyt suoranousurajaa. Voit tehdä joko yhden 2 minuuttia kestävän pysähdyksen tai kaksi minuutin kestävää pysähdystä. SYVÄPYSÄHDYKSET EIVÄT ole pakollisia ja ne näytetään aina SINISELLÄ. Kaikkien sukellusten aikana suorita 3 minuutin turvapysähdys 3-6 metrin/10 ja 20 jalkaa välillä vaikka dekopysähdystä ei vaadittaisikaan. Pysähdykset näytetään aina niiden syvyyteen ja kestoon mitattuina. Jos kerralla näytöllä näytettäviin pysähdyksiin nähden suoritetaan useampia pysähdyksiä, niistä näytetään vain syvimmät. Kun pysähdys on suoritettu, se poistetaan näytöltä ja järjestyksessä seuraava näytetään. 14

15 Kun ihanteellinen pysähdyksen suorittamiseen vaadittava alue saavutetaan, pysähdystä kuvaava merkki laajenee ja näyttää jäljelle jäävää aikaa (EXTENDED) tai etenemispalkki ilmestyy sukellusprofiilin alaosaan, esittämällä visuaalisesti ajan kulumista (PROFILE). SYVÄ- ja TURVAPYSÄHDYKSISSÄ kyseessä on yksinkertainen lähtölaskenta. DECOPYSÄHDYKSISSÄ, kun kerran kestoaika riippuu tarkasta syvyydestä, pelkkiä minuutteja näytetään. - Jos icon HD ei vastaanota mitään signaalia lähettimestä 45 sekuntiin, painearvon tilalle ilmestyy ---. Tarkista Icon HD:n asento suhteessa lähettimeen. Ala nousu jos säiliöpaineen lukemaa ei saada, vaikka sinulla olisikin varapainemittari. - Jos säiliöpaine saavuttaa 10 bar/145 psi, lähetin sammuu ja Icon HD ei näytä enää säiliöpainetta. TTR (aika reserviin) on aika, jonka verran voit olla nykyisessä syvyydessä hengittämällä nykyiseen tahtiin ennen kuin käyttäjän määrittämä säiliön reservi saavutetaan. Icon HD vaatii noin 2 minuuttia hengitysmallisi analysointiin. Näin ollen TTR ei ilmesty näytölle heti sukelluksen alkuvaiheessa. Typin pylväsgrafiikka on näytön vasemmassa laidassa. Se esittää kudoksiin kerääntynyttä typpikuormitusta. Pylväsgrafiikka koostuu kymmenestä segmentistä, jotka muuttuvat asteittain vihreästä punaiseksi sukelluksen aikana. Mitä enemmän näet punaisia segmenttejä, sitä lähempänä olet dekorajoja. Kun siirryt pakolliseen dekopysähdystilaan, kaikki segmentit ovat punaisia KOMPASSI Sukelluksen aikana voit mennä kompassiin painamalla joko EXTENDED- tai PROFILE -näytöstä. KOMPASSI -tilassa näytön ylärivi sisältää tietoa suoranousuajasta (tai kokonaismääräisestä nousuajasta jos kyseessä on dekosukellukset), syvyydestä ja säiliöpaineesta (jos lähetin on käytössä). Näytön vasen reuna esittää tavanomaiseen tapaan typpikuormituksen pylväsgrafiikan tai nousunopeuden. Dekosukelluksen aikana näytetään seuraavat symbolit: : sukeltaja alle dekopysähdys syvyyden; : sukeltaja ihanteellisella syvyysalueella dekopysähdyksen kannalta. : sukeltaja yli dekopysähdys syvyyden, laskeudu välittömästi! Säiliöpaine perustuu lähettimestä saapuvaan signaaliin. Lähettimen alue on 1,5 m/5 ft. Numeeristen arvojen lisäksi Icon HD käyttää värikoodausta säiliöpaineen alueen paikantamiseksi osassa kuvattuun tapaan. Pinnalla vietetyn ajan aikana, segmentit muuttuvat asteittain punaisesta vihreäksi kun Icon HD tarkkailee kaasun poistumista kudoksistasi. Nousu/laskunopeus: jos paikalla on yli 80 cm / 3 ft muutos syvyydessä Icon HD laskee vastaavan nousu- ja laskunopeuden ja näyttää sen näytön vasemmalla puolella sekä numeerisesti että nuolipalkin kautta, joka korvaa typin pylväsgrafiikan nousun ja laskun aikana. Jokainen nuolipalkin nuoli esittää noin 2 m/min / 6 ft/min nopeutta. Nämä nuolet muuttuvat punaiseksi kun nopeus ylittää 10 m/min / 33 ft/min. avulla voit asettaa viitesuunnan. Näytölle ilmestyy piste, joka osoittaa asetettua suuntaa. Ylimääräiset symbolit ilmestyvät samaan tapaan: neliöt 90 asteessa, kolmiot 120 asteessa ja kaksi samansuuntaista viivaa 180 asteessa avuksi navigoinnissa neliömäisissä, kolmiomaisissa ja vastakkaisissa suunnissa. Pohjalla oleva lukema esittää suunnan muutosta johon olet menossa viittaamalla asetettuun suuntaan. Jos painat uudelleen, uusi suunta kumoaa muistissa olevan suunnan. Jos painat ja pidät painettuna, pyyhit suunnan pois. Painamalla, ylempi rivi jaetaan kahteen osaan ja sekuntikello ilmestyy alemmalle riville. Käytä sekuntikellon aktivoimiseksi. Joka kerta kun painetaan, sekuntikello alkaa laskennan uudelleen lukemasta 00:00. Painamalla, ylempi rivi muuttuu takaisin täyteen mittaan mutta sekuntikello jatkaa toimintaa taustalla, jos se on aktivoitu. 15

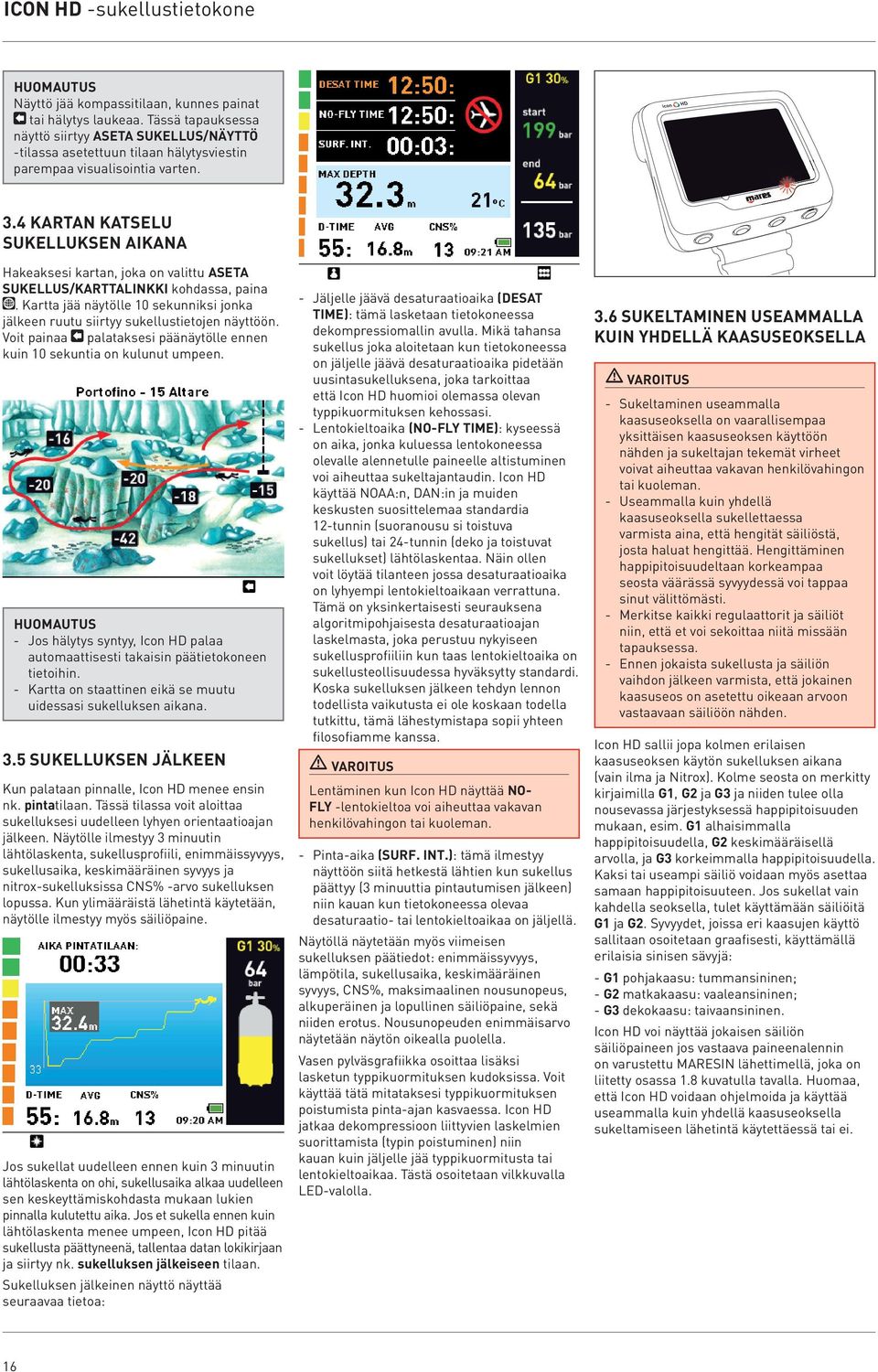

16 ICON HD -sukellustietokone Näyttö jää kompassitilaan, kunnes painat tai hälytys laukeaa. Tässä tapauksessa näyttö siirtyy ASETA SUKELLUS/NÄYTTÖ -tilassa asetettuun tilaan hälytysviestin parempaa visualisointia varten. 3.4 KARTAN KATSELU SUKELLUKSEN AIKANA Hakeaksesi kartan, joka on valittu ASETA SUKELLUS/KARTTALINKKI kohdassa, paina. Kartta jää näytölle 10 sekunniksi jonka jälkeen ruutu siirtyy sukellustietojen näyttöön. Voit painaa palataksesi päänäytölle ennen kuin 10 sekuntia on kulunut umpeen. - Jos hälytys syntyy, Icon HD palaa automaattisesti takaisin päätietokoneen tietoihin. - Kartta on staattinen eikä se muutu uidessasi sukelluksen aikana. 3.5 SUKELLUKSEN JÄLKEEN Kun palataan pinnalle, Icon HD menee ensin nk. pintatilaan. Tässä tilassa voit aloittaa sukelluksesi uudelleen lyhyen orientaatioajan jälkeen. Näytölle ilmestyy 3 minuutin lähtölaskenta, sukellusprofiili, enimmäissyvyys, sukellusaika, keskimääräinen syvyys ja nitrox-sukelluksissa CNS% -arvo sukelluksen lopussa. Kun ylimääräistä lähetintä käytetään, näytölle ilmestyy myös säiliöpaine. Jos sukellat uudelleen ennen kuin 3 minuutin lähtölaskenta on ohi, sukellusaika alkaa uudelleen sen keskeyttämiskohdasta mukaan lukien pinnalla kulutettu aika. Jos et sukella ennen kuin lähtölaskenta menee umpeen, Icon HD pitää sukellusta päättyneenä, tallentaa datan lokikirjaan ja siirtyy nk. sukelluksen jälkeiseen tilaan. Sukelluksen jälkeinen näyttö näyttää seuraavaa tietoa: - Jäljelle jäävä desaturaatioaika (DESAT TIME): tämä lasketaan tietokoneessa dekompressiomallin avulla. Mikä tahansa sukellus joka aloitetaan kun tietokoneessa on jäljelle jäävä desaturaatioaika pidetään uusintasukelluksena, joka tarkoittaa että Icon HD huomioi olemassa olevan typpikuormituksen kehossasi. - Lentokieltoaika (NO-FLY TIME): kyseessä on aika, jonka kuluessa lentokoneessa olevalle alennetulle paineelle altistuminen voi aiheuttaa sukeltajantaudin. Icon HD käyttää NOAA:n, DAN:in ja muiden keskusten suosittelemaa standardia 12-tunnin (suoranousu si toistuva sukellus) tai 24-tunnin (deko ja toistuvat sukellukset) lähtölaskentaa. Näin ollen voit löytää tilanteen jossa desaturaatioaika on lyhyempi lentokieltoaikaan verrattuna. Tämä on yksinkertaisesti seurauksena algoritmipohjaisesta desaturaatioajan laskelmasta, joka perustuu nykyiseen sukellusprofiiliin kun taas lentokieltoaika on sukellusteollisuudessa hyväksytty standardi. Koska sukelluksen jälkeen tehdyn lennon todellista vaikutusta ei ole koskaan todella tutkittu, tämä lähestymistapa sopii yhteen filosofiamme kanssa. Lentäminen kun Icon HD näyttää NO- FLY -lentokieltoa voi aiheuttaa vakavan henkilövahingon tai kuoleman. - Pinta-aika (SURF. INT.): tämä ilmestyy näyttöön siitä hetkestä lähtien kun sukellus päättyy (3 minuuttia pintautumisen jälkeen) niin kauan kun tietokoneessa olevaa desaturaatio- tai lentokieltoaikaa on jäljellä. Näytöllä näytetään myös viimeisen sukelluksen päätiedot: enimmäissyvyys, lämpötila, sukellusaika, keskimääräinen syvyys, CNS%, maksimaalinen nousunopeus, alkuperäinen ja lopullinen säiliöpaine, sekä niiden erotus. Nousunopeuden enimmäisarvo näytetään näytön oikealla puolella. Vasen pylväsgrafiikka osoittaa lisäksi lasketun typpikuormituksen kudoksissa. Voit käyttää tätä mitataksesi typpikuormituksen poistumista pinta-ajan kasvaessa. Icon HD jatkaa dekompressioon liittyvien laskelmien suorittamista (typin poistuminen) niin kauan kuin jäljelle jää typpikuormitusta tai lentokieltoaikaa. Tästä osoitetaan vilkkuvalla LED-valolla. 3.6 SUKELTAMINEN USEAMMALLA KUIN YHDELLÄ KAASUSEOKSELLA - Sukeltaminen useammalla kaasuseoksella on vaarallisempaa yksittäisen kaasuseoksen käyttöön nähden ja sukeltajan tekemät virheet voivat aiheuttaa vakavan henkilövahingon tai kuoleman. - Useammalla kuin yhdellä kaasuseoksella sukellettaessa varmista aina, että hengität säiliöstä, josta haluat hengittää. Hengittäminen happipitoisuudeltaan korkeampaa seosta väärässä syvyydessä voi tappaa sinut välittömästi. - Merkitse kaikki regulaattorit ja säiliöt niin, että et voi sekoittaa niitä missään tapauksessa. - Ennen jokaista sukellusta ja säiliön vaihdon jälkeen varmista, että jokainen kaasuseos on asetettu oikeaan arvoon vastaavaan säiliöön nähden. Icon HD sallii jopa kolmen erilaisen kaasuseoksen käytön sukelluksen aikana (vain ilma ja Nitrox). Kolme seosta on merkitty kirjaimilla G1, G2 ja G3 ja niiden tulee olla nousevassa järjestyksessä happipitoisuuden mukaan, esim. G1 alhaisimmalla happipitoisuudella, G2 keskimääräisellä arvolla, ja G3 korkeimmalla happipitoisuudella. Kaksi tai useampi säiliö voidaan myös asettaa samaan happipitoisuuteen. Jos sukellat vain kahdella seoksella, tulet käyttämään säiliöitä G1 ja G2. Syvyydet, joissa eri kaasujen käyttö sallitaan osoitetaan graafisesti, käyttämällä erilaisia sinisen sävyjä: - G1 pohjakaasu: tummansininen; - G2 matkakaasu: vaaleansininen; - G3 dekokaasu: taivaansininen. Icon HD voi näyttää jokaisen säiliön säiliöpaineen jos vastaava paineenalennin on varustettu MARESIN lähettimellä, joka on liitetty osassa 1.8 kuvatulla tavalla. Huomaa, että Icon HD voidaan ohjelmoida ja käyttää useammalla kuin yhdellä kaasuseoksella sukeltamiseen lähetintä käytettäessä tai ei. 16

17 3.6.2 KAASUN VAIHTO Kun Nitrox-sukelluksien aikana kaasun vaihtotoiminto on aktivoitu, kolmannella painikkeelta vasemmalta on kaksi toimintoa, jotka osoitetaan kaksinkertaisella kuvakkeella: Lyhyt painallus: näyttää ylimääräisten tietojen ruudun. Pidennetty painallus (sekunti): näyttää kaasunvaihdon näytön. Icon HD alkaa sukelluksen aina G1:llä, jossa on alhaisin happipitoisuus. Kun nousun aikana saavutetaan syvyys, joka vastaa G2:n MOD:ia, Icon HD antaa äänihälytyksen ja viesti KAASU 1 -> KAASU 2 ilmestyy näytön alalaitaan. Voit asettaa kaikki kaasut samaan happiprosenttiarvoon. Kaasuun ei ole mahdollista vaihtaa syvyydessä jossa hapen osittaispaine kyseiselle kaasulle on suurempi asetettuun enimmäisarvoon nähden USEAMMAN KUIN YHDEN KAASUN ASETTAMINEN Kaasujen ominaisuudet on syötettävä sukellustietokoneeseen ennen sukellusta. Sen jälkeen on vastuullasi ilmoittaa Icon HD:lle mitä kaasua käytetään sukelluksen eri vaiheissa. - Jos sukellat vain yhdellä kaasulla, valitse G1 ja poista kaksi muuta. - Jos sukellat kahdella kaasulla, valitse G1 ja G2 ja poista kolmas. - Kun aktivoit G2:n ja G3:n, määritä ensin G2 ja sitten G3. - Et voi aktivoida G3:a jos G2:a ei ole ensin aktivoitu. - G2:ssa ei voi olla G3:een nähden korkeampaa happiprosenttia. - Jos asetat G2:n OFF-kohtaan, myös G3 asettuu automaattisesti OFF -tilaan. - G2:lle ja G3:lle MOD on vaihtosyvyys vastaavaan kaasuun. Icon HD käyttää sitä laskelmilleen, hälytyksille ja suositelluille vaihtokohdille. - Säiliön asettaminen OFF -asentoon ei vaikuta vastaavaan moduuliin yhdistämiseen. Useiden kaasujen käyttöä varten joudut tekemään kaasujen käytön mahdolliseksi ja asettaa happiprosentin ja ppo 2 max -arvon jokaiselle kaasulle alla olevassa kuvasarjassa osoitettuun tapaan. Pidä mielessä että G2:lle ja G3:lle MOD on syvyys, jossa Icon HD kehottaa sinua suorittamaan kaasun vaihdon (ks. alla oleva osa 3.6.2). - Icon HD sallii vaihdon vain jos syvyys on matalampi asetettua ppo 2 max -arvoa vastaavaan MOD-arvoon nähden. - Icon HD ei salli kaasun vaihtoa jos olet syvemmällä. - Tämä jää näytön alareunaan vain 20 sekunniksi. Voit kuitenkin hakea kaasun vaihtoruudun milloin tahansa ja siirtyä toiseen kaasuun niin kauan kuin syvyytesi sallii kaasun aktivoinnin. - Sama menetelmä toistuu kun lähestyt G3:n MOD-arvoa viestillä GAS 2 -> GAS 3. - Jos olet asettanut G1, G2 ja G3 etkä ole vaihtanut G1:stä G2:een, kun saavutat MOD-arvon G3:lle näyttö kehottaa viestiä GAS 1 -> GAS 3 Pitämällä painettuna sekunnin ajan, kaasun vaihtoon kuuluva näyttö ilmestyy: se näyttää asetetut kaasut ja Icon HD osoittaa keltaisella nuolella valittavissa olevan kaasun. Pääset tälle näytölle milloin tahansa sukelluksen aikana kuten esimerkiksi säiliöpaineen ja G2:lle ja G3:lle suunnitellun vaihtokohdan tarkastamiseen. Paina selataksesi läpi saatavilla olevien kaasujen ja paina sitten sen aktivoimiseksi. Dekompressiolaskelma vaikuttaa hengityskaasun vaihtoon. Lisäksi näytölle ilmestyy nyt uuden kaasun symboli ja sen happipitoisuus. 17

18 ICON HD -sukellustietokone TTR KUN SUKELLETAAN USEAMMALLA KUIN YHDELLÄ KAASUSEOKSELLA Icon HD määrittää TTR-arvon, joka perustuu hengitysmuotoosi, sillä hetkellä hengittämäsi kaasun säiliöpaineeseen ja kyseiselle kaasulle laskettuun dekompressioaikaan. Se ei ota huomioon muita säiliöitä kuin ne joista hengität. Tästä johtuen todellinen autonomiasi voi olla korkeampi. Tämä vuoksi TTR-hälytys muuttuu yksinkertaiseksi 10 sekunnin varoitukseksi kun useampi kuin yksi kaasu on asetettu. - Voit valita toisen kaasun käyttämällä, jos se on sallittu kyseisessä syvyydessä. - Voit poistua tästä tilasta vaihtamatta kaasua painamalla. - Jos ainoastaan yksi kaasu on asetettu, tietokone ei mene tähän valikkoon ERITYISET TILANTEET VAIHTAMINEN TAKAISIN KAASUSEOKSEEN JOSSA ON ALHAISEMPI HAPPIPITOISUUS Tilanteita voi syntyä, joissa joudut vaihtamaan takaisin kaasuun, jossa on alempi happipitoisuus sillä hetkellä hengittämääsi kaasuun nähden. Tämä voi tapahtua jos esimerkiksi haluat laskea syvemmälle kuin nykyisen kaasun MOD osoittaa tai jos esimerkiksi G3:ssa oleva kaasu on loppunut dekompression aikana. Voit tehdä sen painamalla ja pitämällä yksinkertaisesti painettuna hakeaksesi kaasun vaihtoruudun. Käytä valitaksesi toisen kaasun ja paina sitten se aktivoimiseksi SUKELTAMINEN ALLE MOD-ARVON KAASUNVAIHDON JÄLKEEN Sen jälkeen kun olet vaihtanut kaasuseoksen korkeampaan happipitoisuuteen ja laskeudut vahingossa uudelleen alle kyseiselle MODarvolle tarkoitetun arvon, MOD-hälytys sammuu välittömästi. Vaihda takaisin kyseiselle syvyydelle sopivaan kaasuseokseen tai nouse hengittämäsi kaasuseoksen MODarvon yläpuolelle LOKIKIRJA SUKELLUKSILLE KUN KÄYTETÄÄN USEAMPAA KUIN YHTÄ KAASUSEOSTA Sukelluksissa, jotka suoritetaan useammalla kuin yhdellä kaasuseoksella, Icon HD lisää tietoa happipitoisuudesta, alku-, loppu- ja differentiaalisesta paineesta kaikille käytetyille kaasuille. Sukellusprofiilissa vaihtopisteet näytetään aikalinjalla. 3.7 POHJA-AJANOTTAJA -TILA Kun Icen HD asetetaan POHJA-AJANOTTAJA -tilaan se tarkkailee ainoastaan syvyyttä, aikaa, säiliöpainetta ja lämpötilaa eikä suorita minkäänlaista dekompressiolaskelmaa. Syvyysmittaritavassa näytetty enimmäissukellusaika on 999 minuuttia ja 59 sekuntia. Voit vaihtaa vain pohja-ajanottaja tilaan jos tietokoneen desaturaatio on kulunut umpeen. Ääni - ja visuaaliset hälytykset patteri lopussa hälytystä lukuun ottamatta on sammutettu. Sukeltaminen syvyysmittaritilassa tapahtuu omalla riskilläsi. Kun pohja-ajanottajatilassa on sukellettu, odota vähintään 24 tuntia ennen kuin dekompressiotietokonetta käytetään. Kun sukelletaan syvyysmittaritilassa, seuraavat tiedot ilmestyvät näytölle: - senhetkinen syvyys - enimmäissyvyys - keskimääräinen syvyys - sekuntikello - sukellusaika - lämpötila - kellonaika - patteritila - säiliöpaine - nousussa: nousunopeus (m/min tai ftp/min). Sekuntikellon nollataan avulla. Painamalla ja pitämällä samaa painiketta painettuna, kaasunvaihdon näyttö haetaan. Kaasuseoksen vaihdon ainoa tulos pohja-ajanottaja tilassa on se, että vasta valitun säiliön paine näytetään nykyisen säiliön sijaan POHJA-AJANOTTAJA TILASSA SYNTYNYT SUKELLUSVIRHE Seuraavat virheet voivat syntyä Ilma- tai Nitrox-sukelluksia suoritettaessa: - Virhe - nousu. - Virhe-ohitettu deco Virheen syntyessä, Icon HD rajoittaa Ilma- ja Nitrox -tilojen käytön 24 tunniksi ja sallii ainoastaan Pohja-ajanottaja tilaan liittyvät toiminnot, näyttämällä jatkuvasti viestiä LUKO. ED. SUKELL. TAKIA. 4 ICON HD:N HUOLTO 4.1 TEKNISET TIEDOT Käyttökorkeus: - dekompressiolla - merenpinnasta noin 3700 metriin/ ft; - ilman dekompressiota (syvyysmittari tilassa) - missä korkeudessa tahansa Dekompressiomalli: RGBM Mares-Wienke (10 kudoslaskelmaa) 18

19 Syvyyden mittaus: - Max näytetty syvyys: 150 m/492 ft - Resoluutio: 0,1 m 99,9 m asti ja 1 m yli 100 m syvyyksissä. Resoluutio jaloissa on aina 1 ft - Mittauksen lämpötilakompensointi -10 ja + 50 C / 14 F F välillä - Tarkkuus 0-80 m/262 ft välillä: 1% ±0,2 m/1 ft Lämpötilan mittaus: - Mittausalue: -10 C C / 14 F F - Resoluutio: 1 C / 1 F - Tarkkuus: ± 2 C / ± 4 F Digitaalinen kompassi: - resoluutio: 1 - tarkkuus: ± 1 + 5% kallistuskulmasta (esimerkiksi: 50 kallistuskulmassa tarkkuus on ±3,5 ) - kallistuskulma: jopa 80 - päivitystiheys: 1 s Kello: kvartsikello, kellonaika, päiväys, sukellusajan näyttö 999 minuuttiin Happipitoisuus: säädettävä 21% ja 99% välillä, ppo 2 max -alue 1,2 ja 1,6 barin välillä Lokikirjan muisti: yli 100 tuntia sukellusprofiileja 5 sekunnin otantatiheydellä Käyttölämpötila: -10 C C / 14 F F Säilytyslämpötila: C / F Näyttö: - Diagonaalinen: 2,7 - Teknologia: TFT - Resoluutio: QVGA 320*240 - Värit: Kirkkaus 420 cd/m² - Mineraalilasi Virransyöttö: Icon HD: - ladattava litiumioni patteri, patterin latauksen osoittimella - käyttölämpötila - tyhjenee: C / F - lataa: 0-45 C / F - patterin kesto latauksen jälkeen: noin 5-7 sukellustuntia. Patterin kestoaika riippuu voimakkaan taustavalon käytöstä ja vedenlämpötilasta - patterin kestoikä: noin 500 latausjaksoa Lähetin: - CR123 - Patterin kesto: 3 vuotta tai sukelluskertaa. Patterin todellinen kesto riippuu vuodessa tehtyjen sukellusten lukumäärästä, jokaisen sukelluksen pituudesta ja veden lämpötilasta. 4.2 HUOLTO Säiliöpainemittari ja säiliöpaineen mittaamisessa käytetyt osat tulee huollattaa valtuutetulla Mares -jälleenmyyjällä joka toinen vuosi tai 200 sukelluksen jälkeen (se joka tulee ensimmäiseksi vastaan). Tarkista syvyystarkkuus lisäksi joka toinen vuosi. Sitä lukuun ottamatta, Icon HD on virtuaalisesti huoltovapaa. Joudut vain huuhtelemaan sen huolellisesti raikkaalla vedellä jokaisen sukelluksen jälkeen (vältä kemiallisten tuotteiden käyttöä) ja ladata sitä tarvittaessa. Välttääksesi mahdollisten ongelmien syntymistä Icon HD:llä, noudata seuraavia suosituksia, jotka auttavat takaamaa ongelmattomat käyttövuodet: - vältä Icon HD:n pudottamista tai kolhimista; - älä laita Icon HD:tä suoraan auringonpaisteeseen; - älä säilytä Icon HD:tä tiiviissä purkissa, takaa aina ilmankierto. Jos mineraalilasin sisäpuolella ilmenee kosteutta, vie Icon HD heti valtuutettuun Mares huoltokeskukseen. Teräskuori ja mineraalilasi eivät ole naarmuuntumattomia, jos laitetta väärinkäytetään. Älä puhalla paineilmalla Icon HD:n sisäpuolelle, sillä se saattaa vahingoittaa paineanturin aluetta PATTERIN VAIHTO ICON HD:SSÄ Icon HD käyttää ladattavaa patteria, joten sen vaihtaminen uuteen voi olla tarpeen noin 500 latausjakson jälkeen. Patterin saa vaihtaa vain Mareksen valtuuttama huoltokeskus. Mares ei ole vastuussa vahingoista, jotka aiheutuvat patterin vaihdosta. Hävitä vanha patteri asianmukaisesti. Mares kunnioittaa luontoa ja kehottaa laitteen hävittämistä asianmukaisesti kierrätettynä PATTERIN VAIHTO LÄHETTIMESSÄ Suosittelemme, että valtuutettu Mares -jälleenmyyjä suorittaa lähettimen patterin vaihdon. Vaihto on suoritettava erityisen varovaisesti, jotta veden pääsyä sen sisään voidaan estää. Takuu ei kata vahinkoja, jotka johtuvat väärin suoritetusta patterin vaihdosta. - Älä koskaan koske patterin metallipintaa paljain sormin. Patterin napojen välille ei saa koskaan aiheuttaa oikosulkua. - Vuotava lähettimen kansi saattaa johtaa lähettimen tuhoutumiseen veden tunkeutumisen takia tai aiheuttaa sen kytkeytymisen pois päältä ilman ennakkoilmoitusta. - Avaa lähetin aina kuivassa ja puhtaassa ympäristössä. - Avaa lähetin pelkästään patterin vaihtoa varten Irrota lähetin paineenalentimen korkeapaine ulosotosta. 2. Kuivaa lähetin pehmeällä pyyhkeellä. 3. Irrota 2 ruuvia (5) Phillips-ruuvimeisselillä 4. Ota lähettimen suojus (1) varovasti pois. 5. Ota lähettimen suojuksen 0-rengas (3) varovasti pois. Ole varovainen että et vahingoita tiivistepintoja. 6. Ota patteri (2) pois pitämällä siitä molemmilta puolilta kiinni. Älä koske kosketuspintoja tai sähköosia. Jos merkkejä veden sisäänpääsystä, vahingoista tai muista O-renkaaseen liittyvistä vahingoista ilmenee, älä käytä lähetintä seuraavissa sukelluksissa. Vie se tarkastettavaksi valtuutetulle Mares -jälleenmyyjälle. 7. Aseta aina uusi o-rengas kun vaihdat patteria ja heitä vanha o-rengas pois. Varmista, että uusi ja voideltu o-rengas on hyvässä kunnossa ja että o-rengas, o-renkaan ura ja että lähettimen tiivistepinnassa ja suojuksessa ei ole pölyä eikä likaa. Puhdista osat tarvittaessa pehmeällä liinalla. Aseta o-rengas o-renkaan uraan. 8. Odota 30 sekuntia ja aseta sitten uusi patteri paikoilleen. Varmista, että + -puoli asettuu lähettimeen nähden päinvastoin. Lähetin voi vahingoittua jos et aseta patteria oikein. 9. Lähetin suorittaa nyt automaattisen testin ja siirtyy valmiustilaan 60 sekunnin kuluttua. 4.3 TAKUU Mares tuotteille myönnetään kahden vuoden takuu seuraavilla rajoituksilla ja ehdoilla: Takuuta ei voi siirtää toiselle henkilölle sillä se kuuluu ainoastaan alkuperäiselle omistajalle. Mares tuotteille myönnetään takuu koskien materiaali- ja valmistusvirheitä: jos teknisen tarkastuksen jälkeen löytyy viallinen komponentti, se vaihdetaan uuteen takuun puitteissa. Mares S.p.A. ei vastaa vahingoista, jotka aiheutuvat tuotteelle tehdyistä muutoksista tai virheellisestä käytöstä. Tuotteet, jotka palautetaan takuun puitteissa huoltoa, korjausta tai muuta syytä varten on lähetettävä ainoastaan myyjän kautta ostokuitin kera. Lähettäjä on vastuussa kuljetuksesta. 4.4 TAKUURAJOITUKSET Asiattomasta käytöstä (epäpuhdas tiiviste, väärin suljettu patterikotelo jne.) johtuvia veden sisäänpääsyn aiheuttamia vahinkoja

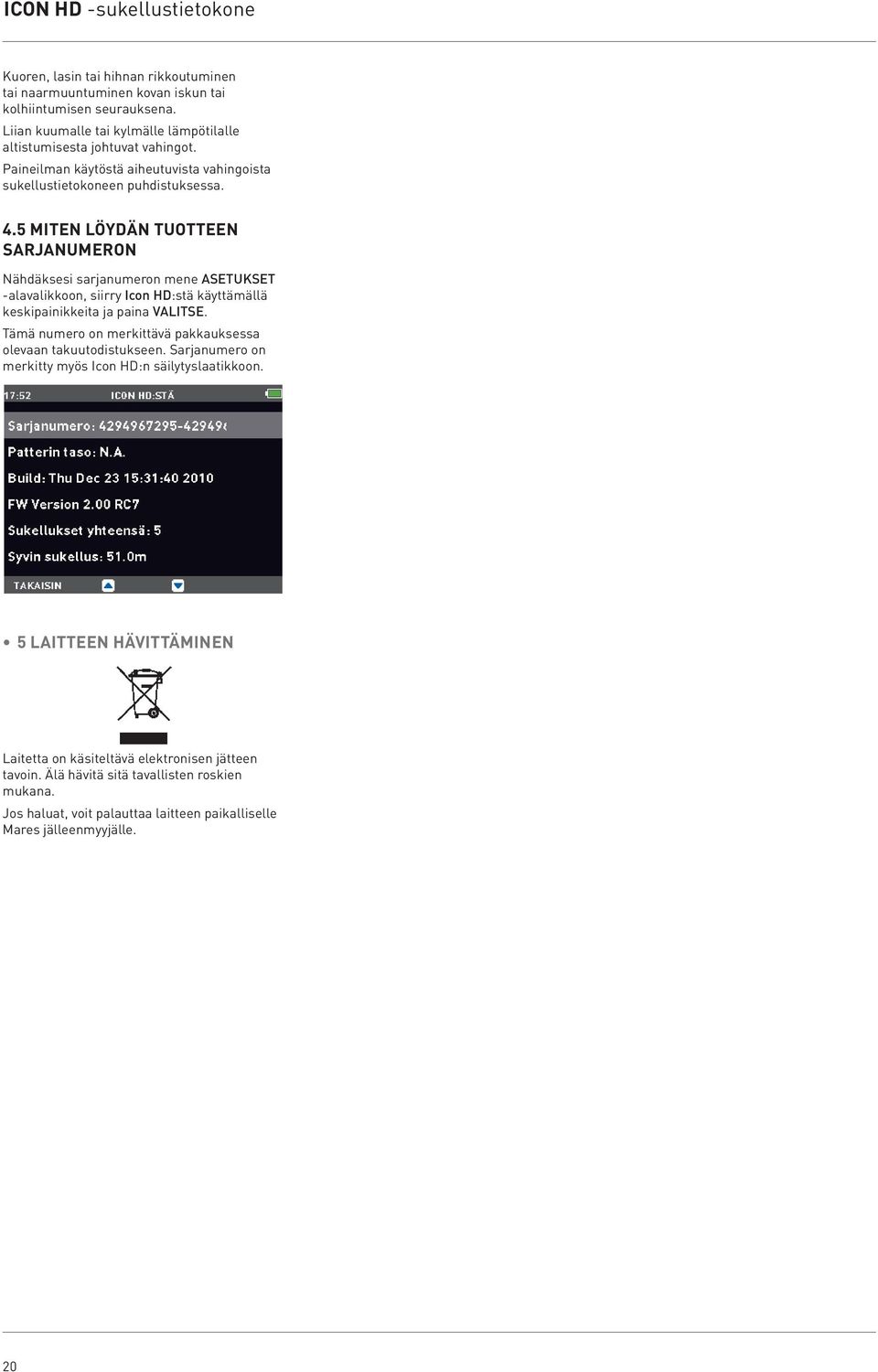

20 ICON HD -sukellustietokone Kuoren, lasin tai hihnan rikkoutuminen tai naarmuuntuminen kovan iskun tai kolhiintumisen seurauksena. Liian kuumalle tai kylmälle lämpötilalle altistumisesta johtuvat vahingot. Paineilman käytöstä aiheutuvista vahingoista sukellustietokoneen puhdistuksessa. 4.5 MITEN LÖYDÄN TUOTTEEN SARJANUMERON Nähdäksesi sarjanumeron mene ASETUKSET -alavalikkoon, siirry Icon HD:stä käyttämällä keskipainikkeita ja paina VALITSE. Tämä numero on merkittävä pakkauksessa olevaan takuutodistukseen. Sarjanumero on merkitty myös Icon HD:n säilytyslaatikkoon. 5 LAITTEEN HÄVITTÄMINEN Laitetta on käsiteltävä elektronisen jätteen tavoin. Älä hävitä sitä tavallisten roskien mukana. Jos haluat, voit palauttaa laitteen paikalliselle Mares jälleenmyyjälle. 20
