1 Pure Instinct NEMO APNEIST sukellustietokone Käyttäjän Opas

2 Nemo Apneist -sukellustietokone SISÄLLYSLUETTELO NEMO APNEIST -SUKELLUSTIETOKONE 3 PIKAOPAS 3 TIME MODE NÄYTTÖ 3 TIME MENU 3 TIME MENU ASETUKSET 3 PÄIVÄYKSEN JA KELLONAJAN ASETUS 4 MAIN MENU 4 OFF -TOIMINTO 4 KÄYNNISTYS 4 DIVE MENU SETTINGS 4 SUKELLUSPARAMETRIEN OHJELMOINTI 4 Set time 5 ADJ TIME 5 ADJ ALARM 5 2nd Time 5 Set Temp 6 Set beep 6 STOPWATCH 6 Kellonaika 6 YKSILÖI NÄYTTÖ 6 OIKOTIE SET TIME TOIMINTOIHIN 6 SET DIVE 6 DATE 6 DIVE LOCK 7 ALARMS 7 ALARMS ON/OFF 7 MAX DIVE TIME 7 MAX DEPTH 7 SURFACE TIME 7 AL DEPTH 7 Pre Dive 7 Dive 8 Surface Mode 8 Logbook 8 Logbook 8 Logbook DIVE N 9 Logbook SESSION DATA 9 Logbook DIVE DATA 9 Logbook PROFILE 9 PC -TILA 10 PC-LIITÄNTÄ 10 ONGELMAN RATKAISU 10 KYSYMYKSIÄ JA VASTAUKSIA 10 YLLÄPITO 10 PARISTON VAIHTO 10 HIHNAN VAIHTO 10 TEKNISET OMINAISUUDET 10 TOIMINNALLISET OMINAISUUDET 10 TAKUUEHDOT 11 LAITTEEN HÄVITTÄMINEN 11 2

3 Pure Instinct NEMO APNEIST -SUKELLUSTIETOKONE Uusi NEMO Apneist-Sukellustietokone on Mareksen viimeisimmän tuoteteknologian tulos. Se on suunniteltu takaamaan suurimman mahdollisimman turvallisuuden, kestävyyden ja pitkän käyttöiän. Helppo ja yksinkertainen, joka tekee siitä ihanteellisen jokapäiväiseen käyttöön. Tästä ohjekirjasta löydät kaikki sen käyttöön liittyvät ohjeet. Mares kiittää valinnastasi ja kehottaa sinua sukeltamaan aina turvallisesti ja vastuullisesti. Nautittavia sukellushetkiä! Ohjekirjan mitään osaa ei saa valokopioida, siirtää, levittää tai säilyttää missään muodossa ilman MARES S.p.A:n antamaa kirjallista lupaa. Mares on MARES S.p.A.:n rekisteröity tavaramerkki. Kaikki muut tässä ohjekirjassa mainitut yhtiöiden- ja tavaramerkkien nimet ovat tuotemerkkejä tai rekisteröityjä tavaramerkkejä, jotka kuuluvat vastaaville omistajille. Mareksen politiikkaan kuuluu jatkuva kehitys ja sen vuoksi Mares pidättää oikeuden muuttaa ja parantaa mitä tahansa tässä ohjekirjassa kuvattua tuotetta ilmoittamatta siitä etukäteen. Missään tapauksessa Maresta ei voi pitää vastuussa tietojen häviämisestä, asiaan katsomatta. Ennen sukellusta varmista, että olet lukenut ja ymmärtänyt tämän ohjekirjan kaikki osat. Ennen sukellusta, varmista että olet säätänyt oikein kaikki mittayksiköt. Väärät säädöt voivat aiheuttaa sekaannusta sukelluksen aikana ja näin ollen johtaa virheisiin veden alla. Tarkista pariston teho aina ennen sukelluksen aloittamista. Älä sukella jos tietokoneen <battery> -kuvake osoittaa, että teho on alhainen. Vaihda paristot. Älä sukella, jos sukellustietokoneen lukemat ovat epäsäännöllisiä tai epäselviä. Sukellustietokonetta ei saa käyttää sopimattomissa olosuhteissa, jotka estävät mittarin oikean käytön (esim. huono tai olematon näkyvyys, joka estää mittarin lukemisen) ja joissa on käytettävä tarkoitukseen soveltuvia turvalaitteita. PIKAOPAS TIME MODE NÄYTTÖ Nämä ensimmäiset sivut sisältävät pikaoppaan päästäksesi alkuun Nemo Apneistsukellustietokoneesi kanssa. Easy access - järjestelmän ansiosta pystyt siirtymään helposti instrumentin toiminnosta toiseen. Itse asiassa nappeja käytetään joka toiminnossa samalla tavalla. Käytä <+> nappia siirtyäksesi eteen- ja <-> taaksepäin, paina <enter> vahvistaaksesi valinnan ja <esc> poistuaksesi toiminnosta. Laittaaksesi Nemon Apneistin päälle, yksinkertaisesti paina mitä tahansa nappia. Se siirtyy automaattisesti time - toimintoon (Kuva 1). Kuva 1 Keskellä voit lukea tunnit, minuutit ja sekunnit ja sekunnit näytetään myös analogisessa muodossa kruunun ympärillä. Tuntien alla on näyttöpalkki (Kuva 1). Käytä <+> tai <-> nappeja (Kuva 2) lisätietojen katseluun: - lämpötila; - herätys; - kaksoisaika; - päiväys. Aikatoiminnosta paina <esc> nappia päästäksesi Time Menu -valikkoon, joka on osoitettu Time -viestillä näyttöpalkilla. Paina <+> tai <-> nappia katsoaksesi tämän valikon sisällystä (Kuva 3). Kuva 3 Time: näyttää ajan. Jos mitään nappia ei paineta vaihtelevan viivästyksen jälkeen (joka riippuu toiminnoista), Nemo Apneist siirtyy automaattisesti tähän toimintoon. Stopwatch: sekuntikello ajastin toiminto. Watchset: asettaa kaikki Nemo Apneist maa -toiminnot, kuten on esitetty seuraavilla sivuilla. Time-ympäristössä, jos vesisensori on aktivoitu, tämä kuvake ilmestyy näytölle. Pidentääksesi pariston kestoa, muista aina kuivata sensori. Painamalla + nappia 2 sekunnin ajan, näyttöruudun taustavalo aktivoituu. TIME MENU ASETUKSET Watchset-toimintoa käytetään kaikkien Nemo Apneist kellotoimintojen ( Time ) asettamiseen. Tässä toiminnossa voit asettaa ajan ja herätyksen. Voit asettaa myös toisen aikavyöhykkeen, joka on käytännöllinen matkustaessasi ja valita lämpötilan mittayksikön (C tai F ). Lopuksi, tässä toiminnossa voit asettaa myös äänihälytykset. Kaikki eri asetukset kuvaillaan tarkemmin myöhemmin. Tässä yhteydessä kuvailemme ainoastaan uuden Nemo Apneistisi päiväyksen ja ajan asetuksen. Time Menu-valikosta, joka on jo kuvailtu edellisellä sivulla, paina <+> tai <-> nappia, kunnes Watchset ilmestyy näyttöpalkkiin. Paina <enter> hyväksyäksesi valinnan (Kuva 4). Olet nyt Watchset -valikossa. Nemo Apneist sukellustietokone on suunniteltu vain virkistyssukellukseen, ei ammattilaiskäyttöön. Sukellustietokone ei voi huomioida yksittäisen sukeltajan fyysistä kuntoa, joka voi vaihdella päivästä toiseen. Käy oman turvallisuutesi vuoksi lääkärintarkastuksessa ennen sukelluksen aloittamista. TIME MENU Kuva 2 Kuva 4 3

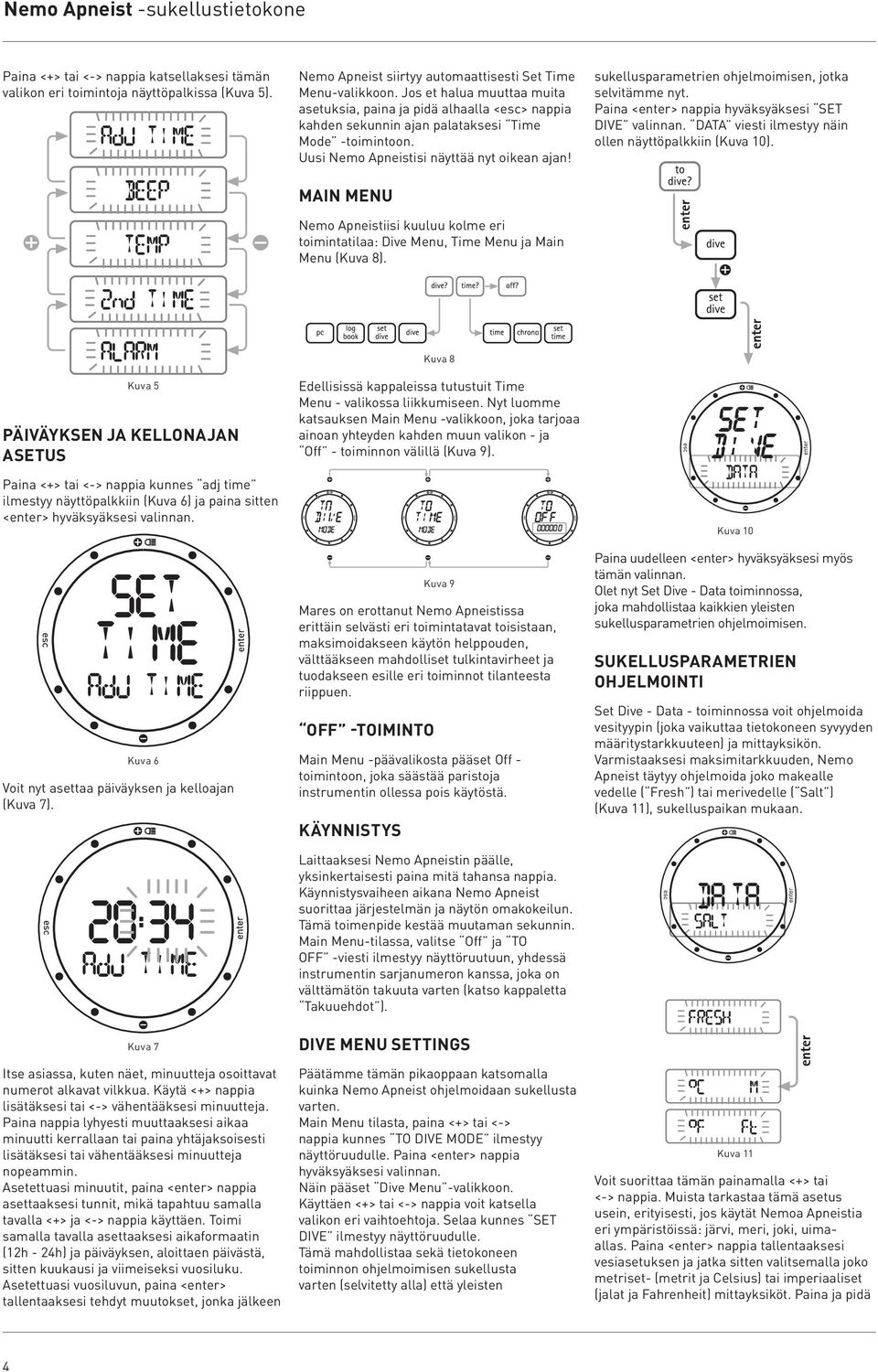

4 Nemo Apneist -sukellustietokone Paina <+> tai <-> nappia katsellaksesi tämän valikon eri toimintoja näyttöpalkissa (Kuva 5). Nemo Apneist siirtyy automaattisesti Set Time Menu-valikkoon. Jos et halua muuttaa muita asetuksia, paina ja pidä alhaalla <esc> nappia kahden sekunnin ajan palataksesi Time Mode -toimintoon. Uusi Nemo Apneistisi näyttää nyt oikean ajan! MAIN MENU Nemo Apneistiisi kuuluu kolme eri toimintatilaa: Dive Menu, Time Menu ja Main Menu (Kuva 8). sukellusparametrien ohjelmoimisen, jotka selvitämme nyt. Paina <enter> nappia hyväksyäksesi SET DIVE valinnan. DATA viesti ilmestyy näin ollen näyttöpalkkiin (Kuva 10). Kuva 5 PÄIVÄYKSEN JA KELLONAJAN ASETUS Paina <+> tai <-> nappia kunnes adj time ilmestyy näyttöpalkkiin (Kuva 6) ja paina sitten <enter> hyväksyäksesi valinnan. Kuva 6 Voit nyt asettaa päiväyksen ja kelloajan (Kuva 7). Kuva 8 Edellisissä kappaleissa tutustuit Time Menu - valikossa liikkumiseen. Nyt luomme katsauksen Main Menu -valikkoon, joka tarjoaa ainoan yhteyden kahden muun valikon - ja Off - toiminnon välillä (Kuva 9). Kuva 9 Mares on erottanut Nemo Apneistissa erittäin selvästi eri toimintatavat toisistaan, maksimoidakseen käytön helppouden, välttääkseen mahdolliset tulkintavirheet ja tuodakseen esille eri toiminnot tilanteesta riippuen. OFF -TOIMINTO Main Menu -päävalikosta pääset Off - toimintoon, joka säästää paristoja instrumentin ollessa pois käytöstä. KÄYNNISTYS Laittaaksesi Nemo Apneistin päälle, yksinkertaisesti paina mitä tahansa nappia. Käynnistysvaiheen aikana Nemo Apneist suorittaa järjestelmän ja näytön omakokeilun. Tämä toimenpide kestää muutaman sekunnin. Main Menu-tilassa, valitse Off ja TO OFF -viesti ilmestyy näyttöruutuun, yhdessä instrumentin sarjanumeron kanssa, joka on välttämätön takuuta varten (katso kappaletta Takuuehdot ). Kuva 10 Paina uudelleen <enter> hyväksyäksesi myös tämän valinnan. Olet nyt Set Dive - Data toiminnossa, joka mahdollistaa kaikkien yleisten sukellusparametrien ohjelmoimisen. SUKELLUSPARAMETRIEN OHJELMOINTI Set Dive - Data - toiminnossa voit ohjelmoida vesityypin (joka vaikuttaa tietokoneen syvyyden määritystarkkuuteen) ja mittayksikön. Varmistaaksesi maksimitarkkuuden, Nemo Apneist täytyy ohjelmoida joko makealle vedelle ( Fresh ) tai merivedelle ( Salt ) (Kuva 11), sukelluspaikan mukaan. Kuva 7 Itse asiassa, kuten näet, minuutteja osoittavat numerot alkavat vilkkua. Käytä <+> nappia lisätäksesi tai <-> vähentääksesi minuutteja. Paina nappia lyhyesti muuttaaksesi aikaa minuutti kerrallaan tai paina yhtäjaksoisesti lisätäksesi tai vähentääksesi minuutteja nopeammin. Asetettuasi minuutit, paina <enter> nappia asettaaksesi tunnit, mikä tapahtuu samalla tavalla <+> ja <-> nappia käyttäen. Toimi samalla tavalla asettaaksesi aikaformaatin (12h - 24h) ja päiväyksen, aloittaen päivästä, sitten kuukausi ja viimeiseksi vuosiluku. Asetettuasi vuosiluvun, paina <enter> tallentaaksesi tehdyt muutokset, jonka jälkeen DIVE MENU SETTINGS Päätämme tämän pikaoppaan katsomalla kuinka Nemo Apneist ohjelmoidaan sukellusta varten. Main Menu tilasta, paina <+> tai <-> nappia kunnes TO DIVE MODE ilmestyy näyttöruudulle. Paina <enter> nappia hyväksyäksesi valinnan. Näin pääset Dive Menu -valikkoon. Käyttäen <+> tai <-> nappia voit katsella valikon eri vaihtoehtoja. Selaa kunnes SET DIVE ilmestyy näyttöruudulle. Tämä mahdollistaa sekä tietokoneen toiminnon ohjelmoimisen sukellusta varten (selvitetty alla) että yleisten Kuva 11 Voit suorittaa tämän painamalla <+> tai <-> nappia. Muista tarkastaa tämä asetus usein, erityisesti, jos käytät Nemoa Apneistia eri ympäristöissä: järvi, meri, joki, uimaallas. Paina <enter> nappia tallentaaksesi vesiasetuksen ja jatka sitten valitsemalla joko metriset- (metrit ja Celsius) tai imperiaaliset (jalat ja Fahrenheit) mittayksiköt. Paina ja pidä 4

5 Pure Instinct alhaalla <esc> nappia 2 sekunnin ajan ja palaa Time Mode-toimintoon. Siinä kaikki pikaoppaasta! Lue koko ohjekirjanen oppiaksesi lisää. Hauskoja sukellushetkiä Nemon Apneistin kanssa! <esc> painikkeen painaminen asetusten aikana poistaa kaikki tehdyt muutokset ja palaa edellisiin arvoihin; <enter> -painikkeen painaminen asetusten aikana hyväksyy tehdyt muutokset ja siirtyy seuraavaan parametriin tai palaa korkeammalle valikkotasolle. Set time Set Time-toimintoa käytetään kaikkien instrumentin Time Mode -toiminnossa olevien tietojen ohjelmoimiseen. Set Time sisältää (Kuva 12): Kuva 12 Adj time: asettaa kellonajan, näytön ja päiväyksen. Alarm: asettaa herätyksen ja kytkee herätyksen päälle/pois päältä. 2nd time: mahdollistaa toisen aikavyöhykkeen ajan ohjelmoinnin. Temp: valitsee mittayksiköt. Beep: mahdollistaa tasatunti-signaalin. Kuten kappaleessa Oikotie Set Time - toimintoihin kuvattiin, Set Time asetuksiin pääsyä voidaan nopeutta siirtymällä niihin suoraan Time Mode-toiminnosta. ADJ TIME Kuten jo edellä pikaoppaassa lyhyesti kuvattiin, Adj Time -valikkoa käytetään ensimmäisen aikavyöhykkeen päiväyksen ja kellonajan ohjelmointiin. On myös mahdollista valita ensimmäisen ajan näyttöformaatti (12h - 24h) (Kuva 13). Kuva 13 Set Time - toiminnossa, paina <+> tai <-> nappia kunnes Adj Time ilmestyy näyttöpalkkiin ja paina <enter> hyväksyäksesi valinnan. Käytä <+> tai <-> painiketta muuttaaksesi arvoja. Paina ja vapauta painike muuttaaksesi arvoa yksi kerrallaan tai pidä painikkeita painettuna selataksesi niitä. Paina <enter> nappia tallentaaksesi tehdyt muutokset. Kuten esitetty kuvissa, aseta ensin aika, sitten formaatti (12h tai 24h) ja viimeiseksi päiväys. Valittua aikaformaattia käytetään kaikissa Nemo Apneistin toiminnoissa: hälytys, toinen aikavyöhyke, lokikirja, sukellus, sekuntikello. <esc> painikkeen painaminen asetusten aikana poistaa kaikki tehdyt muutokset ja palaa edellisiin arvoihin; <enter> -painikkeen painaminen asetusten aikana hyväksyy tehdyt muutokset ja siirtyy seuraavaan parametriin tai palaa korkeammalle valikkotasolle. ADJ ALARM Herätys viittaa näytöllä olevaan mihin tahansa ensisijaiseen aikaan, joka voi olla joko ensimmäisen tai toisen aikavyöhykkeen aika. Seuraavassa kappaleessa selvitetään miten toisen aikavyöhykkeen aika asetetaan ja aktivoidaan. herätysajan formaatti (12h - 24h) riippuu ensisijaisessa ajannäytössä tehdystä valinnasta. Asettaaksesi herätyksen, siirry Set Time - Alarm -toimintaan ja paina <enter> nappia aktivoidaksesi herätyksen ( ON - viesti ilmestyy näyttöpalkkiin) (Kuva 14). Kuva 14 Paina <enter> nappia uudelleen päästäksesi herätyksen asetus-toimintoon. Jos herätys on päällä, Nemo Apneist hälyttää minuutin ajan ohjelmoituun kellonaikaan. Sammuttaaksesi hälytyksen, paina mitä tahansa nappia. Nemo Apneist aktivoi herätyksen automaattisesti seuraavalle päivälle; välttääksesi tämän, palaa takaisin SET TIME ALARM ja aseta herätys off. Herätys ei toimi Nemo Apneistin ollessa DIVE mode-toiminnossa. Time Mode-toiminnossa tämä kuvake näyttää, että herätys on päällä. Dive Mode-toiminnossa tämä kuvake ilmoittaa, että äänihälytykset ovat aktivoitu. 2 nd Time Nemo Apneistiin kuuluu kaksi aikaa. Tämä voi olla erityisen hyödyllinen matkustettaessa eri aikavyöhykkeillä (Kuva 15). Kuva 15 Toisen ajan formaatti (12h - 24h) vastaa ensimmäiseen aikaan valittua formaattia. 5

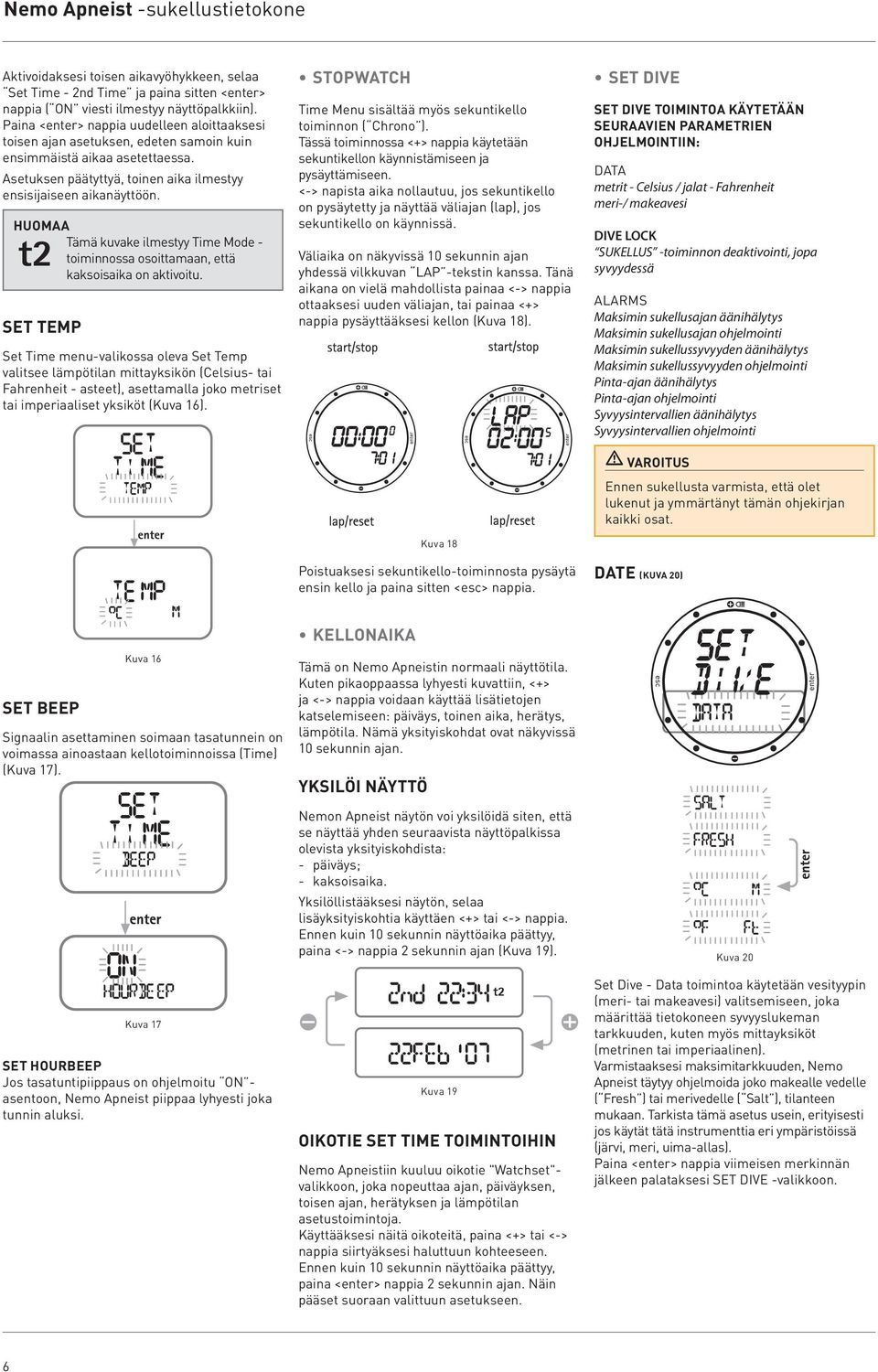

6 Nemo Apneist -sukellustietokone Aktivoidaksesi toisen aikavyöhykkeen, selaa Set Time - 2nd Time ja paina sitten <enter> nappia ( ON viesti ilmestyy näyttöpalkkiin). Paina <enter> nappia uudelleen aloittaaksesi toisen ajan asetuksen, edeten samoin kuin ensimmäistä aikaa asetettaessa. Asetuksen päätyttyä, toinen aika ilmestyy ensisijaiseen aikanäyttöön. Tämä kuvake ilmestyy Time Mode - toiminnossa osoittamaan, että kaksoisaika on aktivoitu. Set Temp Set Time menu-valikossa oleva Set Temp valitsee lämpötilan mittayksikön (Celsius- tai Fahrenheit - asteet), asettamalla joko metriset tai imperiaaliset yksiköt (Kuva 16). STOPWATCH Time Menu sisältää myös sekuntikello toiminnon ( Chrono ). Tässä toiminnossa <+> nappia käytetään sekuntikellon käynnistämiseen ja pysäyttämiseen. <-> napista aika nollautuu, jos sekuntikello on pysäytetty ja näyttää väliajan (lap), jos sekuntikello on käynnissä. Väliaika on näkyvissä 10 sekunnin ajan yhdessä vilkkuvan LAP -tekstin kanssa. Tänä aikana on vielä mahdollista painaa <-> nappia ottaaksesi uuden väliajan, tai painaa <+> nappia pysäyttääksesi kellon (Kuva 18). Kuva 18 Poistuaksesi sekuntikello-toiminnosta pysäytä ensin kello ja paina sitten <esc> nappia. SET DIVE SET DIVE TOIMINTOA KÄYTETÄÄN SEURAAVIEN PARAMETRIEN OHJELMOINTIIN: DATA metrit - Celsius / jalat - Fahrenheit meri-/ makeavesi DIVE LOCK SUKELLUS -toiminnon deaktivointi, jopa syvyydessä ALARMS Maksimin sukellusajan äänihälytys Maksimin sukellusajan ohjelmointi Maksimin sukellussyvyyden äänihälytys Maksimin sukellussyvyyden ohjelmointi Pinta-ajan äänihälytys Pinta-ajan ohjelmointi Syvyysintervallien äänihälytys Syvyysintervallien ohjelmointi Ennen sukellusta varmista, että olet lukenut ja ymmärtänyt tämän ohjekirjan kaikki osat. DATE (Kuva 20) Set beep Kuva 16 Signaalin asettaminen soimaan tasatunnein on voimassa ainoastaan kellotoiminnoissa (Time) (Kuva 17). Kuva 17 SET HOURBEEP Jos tasatuntipiippaus on ohjelmoitu ON - asentoon, Nemo Apneist piippaa lyhyesti joka tunnin aluksi. Kellonaika Tämä on Nemo Apneistin normaali näyttötila. Kuten pikaoppaassa lyhyesti kuvattiin, <+> ja <-> nappia voidaan käyttää lisätietojen katselemiseen: päiväys, toinen aika, herätys, lämpötila. Nämä yksityiskohdat ovat näkyvissä 10 sekunnin ajan. YKSILÖI NÄYTTÖ Nemon Apneist näytön voi yksilöidä siten, että se näyttää yhden seuraavista näyttöpalkissa olevista yksityiskohdista: - päiväys; - kaksoisaika. Yksilöllistääksesi näytön, selaa lisäyksityiskohtia käyttäen <+> tai <-> nappia. Ennen kuin 10 sekunnin näyttöaika päättyy, paina <-> nappia 2 sekunnin ajan (Kuva 19). Kuva 19 OIKOTIE SET TIME TOIMINTOIHIN Nemo Apneistiin kuuluu oikotie "Watchset"- valikkoon, joka nopeuttaa ajan, päiväyksen, toisen ajan, herätyksen ja lämpötilan asetustoimintoja. Käyttääksesi näitä oikoteitä, paina <+> tai <-> nappia siirtyäksesi haluttuun kohteeseen. Ennen kuin 10 sekunnin näyttöaika päättyy, paina <enter> nappia 2 sekunnin ajan. Näin pääset suoraan valittuun asetukseen. Kuva 20 Set Dive - Data toimintoa käytetään vesityypin (meri- tai makeavesi) valitsemiseen, joka määrittää tietokoneen syvyyslukeman tarkkuuden, kuten myös mittayksiköt (metrinen tai imperiaalinen). Varmistaaksesi maksimitarkkuuden, Nemo Apneist täytyy ohjelmoida joko makealle vedelle ( Fresh ) tai merivedelle ( Salt ), tilanteen mukaan. Tarkista tämä asetus usein, erityisesti jos käytät tätä instrumenttia eri ympäristöissä (järvi, meri, uima-allas). Paina <enter> nappia viimeisen merkinnän jälkeen palataksesi SET DIVE -valikkoon. 6

7 Pure Instinct <esc> -painikkeen painaminen asetusten aikana poistaa kaikki tehdyt muutokset ja palaa edellisiin arvoihin; <enter> -painikkeen painaminen asetusten aikana hyväksyy tehdyt muutokset ja siirtyy seuraavaan parametriin tai palaa korkeammalle valikkotasolle. ALARMS ON/OFF Tämä parametri kytkee ( ON ) tai poistaa ( OFF ) kaikki hälytykset. Hälytysten täytyy olla päällä ennen niiden asetusta (Kuva 22). AL DEPTH Tämä hälytin osoittaa syvyys intervallit (Kuva 24). Hälyttimen ollessa päällä, Nemo Apneist hälyttää joka kerta kun senhetkinen syvyys vastaa ohjelmoidun lisäysarvon kerrointa. esim. jos syvyysintervalli on 5 m, Nemo Apneist hälyttää 5 m:ssä, 10 m:ssä, 15 m:ssä, 20 m:ssä,..., 15 m:ssä, 10 m:ssä ja 5 m:ssä. Ennen sukellusta, varmista että olet säätänyt oikein kaikki mittayksiköt. Väärät säädöt voivat aiheuttaa sekaannusta sukelluksen aikana ja näin ollen johtaa virheisiin veden alla. DIVE LOCK DIVE LOCK tekee Nemo Apneistisi DIVE toiminnon deaktivoinnin mahdolliseksi siten, että se ei aktivoidu vaikka se asetettaisiin veteen. Käytä <+> tai <-> nappia muuttaaksesi tämän vilkkuvan asetuksen NO -viestistä OK - viestiksi (ja päinvastoin). Deaktivoi DIVE-toiminnot painamalla <enter> kun OK ilmestyy näyttöön. Jos et halua deaktivoida DIVE-toimintoa, paina <enter> kun NO ilmestyy näyttöön. ALARMS Nemo Apneist järjestää sukellukset jaksoihin auttaen vapaasukeltajia järjestelemään valmennuksiaan paremmin. Alla oleva kaaviokuva tiivistää miten Nemo Apneist käsittelee tietoja ja hälytyksiä (Kuva 21). Kuva 21 Vapaasukellus altistaa sukeltajat Scubalaitesukellukseen verrattuna erilaisille vaaratekijöille. Sukeltajan tulee olla selvillä vaaroista ja ymmärtää miten niitä voidaan ehkäistä. Älä suorita vapaasukellusta heti paineilmalla tai Nitroxilla suoritetun sukelluksen jälkeen. Painamalla + nappia 2 sekunnin ajan, näyttöruudun taustavalo aktivoituu. Ohjelmoitavat vapaasukellusparametrit ovat: hälytysten aktivointi; maksimi sukellusaika; enimmäissyvyys; pinta-aika; syvyys intervallit. Kuva 22 Dive Mode-toiminnossa tämä kuvake näyttää, että hälytykset on aktivoitu. Ohjelmoitavat vapaasukellusparametrit ovat: maksimi sukellusaika; enimmäissyvyys; pinta-aika; syvyys intervallit. MAX DIVE TIME Tämä hälytin valvoo sukelluksen maksimiaikaa. Hälyttimen ollessa päällä, Nemo Apneist hälyttää sukellusajan ylittäessä ohjelmoidun rajan; näytöllä oleva Dive Time (sukellusaika) alkaa vilkkumaan. MAX DEPTH Tämä hälytin valvoo sukelluksen maksimisyvyyttä. Hälyttimen ollessa päällä, Nemo Apneist hälyttää sukellus-syvyyden ylittäessä ohjelmoidun rajan; näytöllä oleva syvyyslukema alkaa vilkkumaan. SURFACE TIME (Kuva 23) Kuva 23 Tämä hälytin valvoo pinta-aikaa. Hälyttimen ollessa päällä, Nemo Apneist hälyttää pintaajan ylittäessä ohjelmoidun rajan; näytöllä oleva Surf Time alkaa vilkkumaan. Kuva 24 Lue huolellisesti tämän ohjekirjan lokikirjaa käsittelevä kappale. Pre Dive Tämän toiminnon avulla sukeltaja voi tarkistaa, että seuraavat tiedot on asetettu oikein ennen sukelluksen aloittamista: (Kuva 25) Kuva 25 mittayksiköt (m- C tai ft- F); vesityyppi (Merivesi, Makeavesi); hälytyskuvakkeet (jos aktivoitu); pariston tehotaso. Pariston tehotaso on osoitettu graafisesti kellotaulun reunalla. Jos osoitin putoaa alle klo 6 - asennon (Kuva 26), pariston vaihtoa suositellaan ennen erityisen kylmissä vesissä suoritettavaa sukellusta tai jos suunnitelmissa on pitkä sukellus-sarja. Älä sukella jos pariston varaustaso on alle 25% (lukema vastaa graafisesti 1/4 kellotaulusta). Kuva 26 7

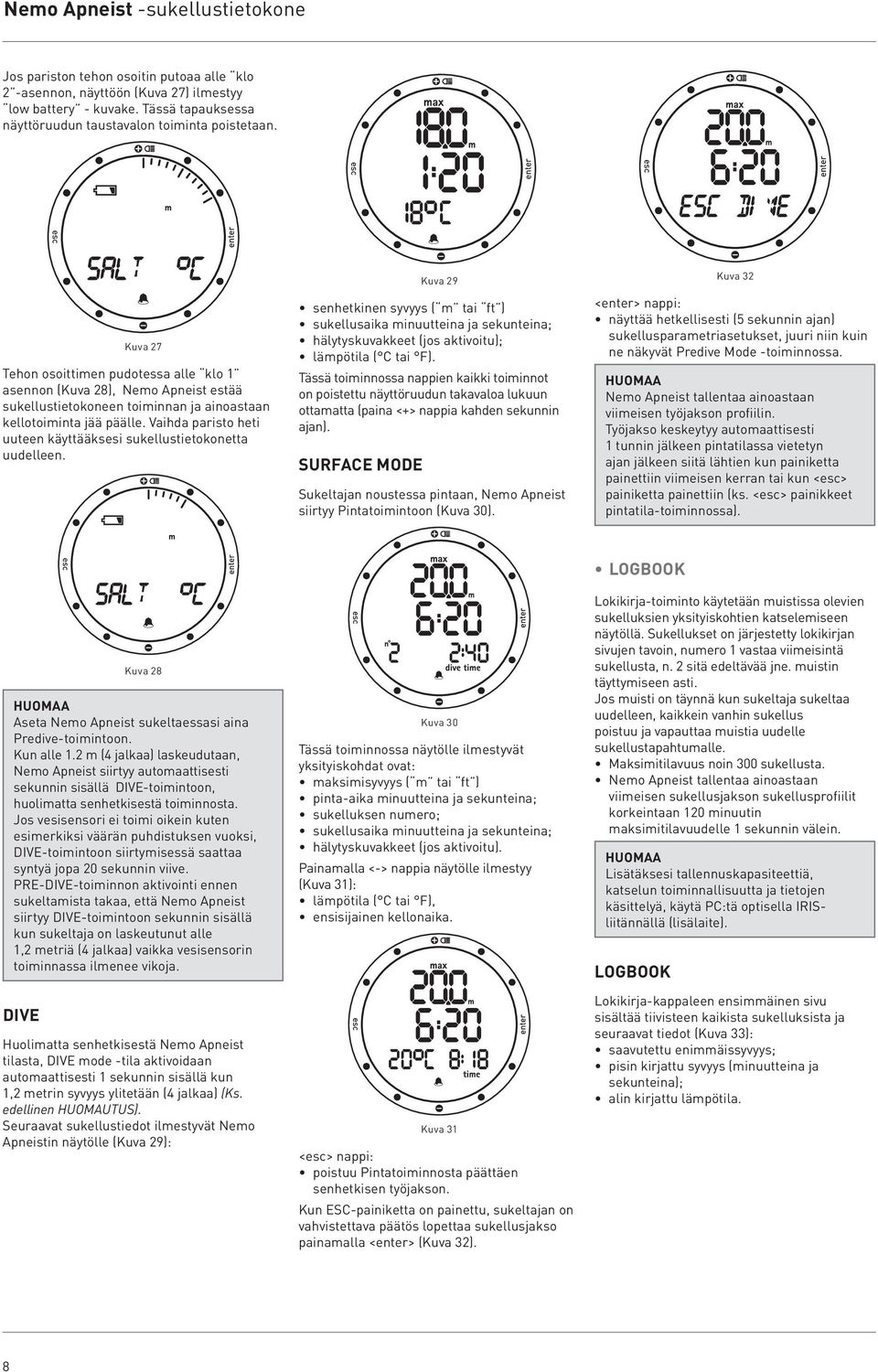

8 Nemo Apneist -sukellustietokone Jos pariston tehon osoitin putoaa alle klo 2 -asennon, näyttöön (Kuva 27) ilmestyy low battery - kuvake. Tässä tapauksessa näyttöruudun taustavalon toiminta poistetaan. Kuva 27 Tehon osoittimen pudotessa alle klo 1 asennon (Kuva 28), Nemo Apneist estää sukellustietokoneen toiminnan ja ainoastaan kellotoiminta jää päälle. Vaihda paristo heti uuteen käyttääksesi sukellustietokonetta uudelleen. Kuva 29 senhetkinen syvyys ( m tai ft ) sukellusaika minuutteina ja sekunteina; hälytyskuvakkeet (jos aktivoitu); lämpötila ( C tai F). Tässä toiminnossa nappien kaikki toiminnot on poistettu näyttöruudun takavaloa lukuun ottamatta (paina <+> nappia kahden sekunnin ajan). Surface Mode Sukeltajan noustessa pintaan, Nemo Apneist siirtyy Pintatoimintoon (Kuva 30). Kuva 32 <enter> nappi: näyttää hetkellisesti (5 sekunnin ajan) sukellusparametriasetukset, juuri niin kuin ne näkyvät Predive Mode -toiminnossa. Nemo Apneist tallentaa ainoastaan viimeisen työjakson profiilin. Työjakso keskeytyy automaattisesti 1 tunnin jälkeen pintatilassa vietetyn ajan jälkeen siitä lähtien kun painiketta painettiin viimeisen kerran tai kun <esc> painiketta painettiin (ks. <esc> painikkeet pintatila-toiminnossa). Kuva 28 Aseta Nemo Apneist sukeltaessasi aina Predive-toimintoon. Kun alle 1.2 m (4 jalkaa) laskeudutaan, Nemo Apneist siirtyy automaattisesti sekunnin sisällä DIVE-toimintoon, huolimatta senhetkisestä toiminnosta. Jos vesisensori ei toimi oikein kuten esimerkiksi väärän puhdistuksen vuoksi, DIVE-toimintoon siirtymisessä saattaa syntyä jopa 20 sekunnin viive. PRE-DIVE-toiminnon aktivointi ennen sukeltamista takaa, että Nemo Apneist siirtyy DIVE-toimintoon sekunnin sisällä kun sukeltaja on laskeutunut alle 1,2 metriä (4 jalkaa) vaikka vesisensorin toiminnassa ilmenee vikoja. Dive Huolimatta senhetkisestä Nemo Apneist tilasta, DIVE mode -tila aktivoidaan automaattisesti 1 sekunnin sisällä kun 1,2 metrin syvyys ylitetään (4 jalkaa) (Ks. edellinen HUOMAUTUS). Seuraavat sukellustiedot ilmestyvät Nemo Apneistin näytölle (Kuva 29): Kuva 30 Tässä toiminnossa näytölle ilmestyvät yksityiskohdat ovat: maksimisyvyys ( m tai ft ) pinta-aika minuutteina ja sekunteina; sukelluksen numero; sukellusaika minuutteina ja sekunteina; hälytyskuvakkeet (jos aktivoitu). Painamalla <-> nappia näytölle ilmestyy (Kuva 31): lämpötila ( C tai F), ensisijainen kellonaika. Kuva 31 <esc> nappi: poistuu Pintatoiminnosta päättäen senhetkisen työjakson. Kun ESC-painiketta on painettu, sukeltajan on vahvistettava päätös lopettaa sukellusjakso painamalla <enter> (Kuva 32). Logbook Lokikirja-toiminto käytetään muistissa olevien sukelluksien yksityiskohtien katselemiseen näytöllä. Sukellukset on järjestetty lokikirjan sivujen tavoin, numero 1 vastaa viimeisintä sukellusta, n. 2 sitä edeltävää jne. muistin täyttymiseen asti. Jos muisti on täynnä kun sukeltaja sukeltaa uudelleen, kaikkein vanhin sukellus poistuu ja vapauttaa muistia uudelle sukellustapahtumalle. Maksimitilavuus noin 300 sukellusta. Nemo Apneist tallentaa ainoastaan viimeisen sukellusjakson sukellusprofiilit korkeintaan 120 minuutin maksimitilavuudelle 1 sekunnin välein. Lisätäksesi tallennuskapasiteettiä, katselun toiminnallisuutta ja tietojen käsittelyä, käytä PC:tä optisella IRISliitännällä (lisälaite). Logbook Lokikirja-kappaleen ensimmäinen sivu sisältää tiivisteen kaikista sukelluksista ja seuraavat tiedot (Kuva 33): saavutettu enimmäissyvyys; pisin kirjattu syvyys (minuutteina ja sekunteina); alin kirjattu lämpötila. 8

9 Pure Instinct Logbook DIVE DATA Tämä toiminto näyttää Log Book - Session - Data-toiminnosta valitun erityisen jakson tiivistelmätiedot. Liikkuaksesi sukelluksesta toiseen (numeroitu päinvastaiseen aikajärjestykseen), paina <+> tai <-> nappia (Kuva 38). Kuva 33 Paina <enter> nappia päästäksesi jokaisen sukelluskerran yksityiskohtiin (selvitetty seuraavalla sivulla). Paina <esc> nappia palataksesi edeltävään valikkoon. Logbook DIVE N Tässä toiminnossa yksittäiset sukellukset on numeroitu päinvastaiseen aikajärjestykseen. Näytölle ilmestyvät seuraavat yksityiskohdat (Kuva 34): peräkkäinen sukellusnumero; sukelluksen aloituspäivä ja aika; Kuva 34 Paina <+> tai <-> painiketta siirtyäksesi sukelluksesta toiseen. Paina <enter> nappia katsoaksesi valitsemasi sukelluksen yksityiskohtia. Paina <esc> nappia palataksesi edeltävään valikkoon. Jos muisti on täynnä kun sukeltaja sukeltaa uudelleen, kaikkein vanhin sukellus poistuu ja vapauttaa muistia uudelle sukellustapahtumalle. Logbook SESSION DATA Tässä toiminnossa näytetään vapaasukellukseen kuuluvat tiivistelmätiedot, jotka on valittu Lokikirja Sukellus n toiminnossa. Näytölle ilmestyvät seuraavat tiedot (Kuva 35): syvin kirjattu syvyys jakson aikana. Kuva 35 Paina <-> valitaksesi näytön: jakson aikana suoritettu sukellusmäärä; pisin sukellusaika. Tai Jakson keskimääräinen syvyys. Keskimääräinen pinta-aika jakson aikana. Sukelluksien keskimääräinen syvyys jakson aikana (Kuva 36): Kuva 36 Tai Sukelluksen kokonaisaika minuutteina (VEDEN ALLA) (Kuva 37): Kuva 37 Tai alin kirjattu lämpötila. Tai vesityyppi (Merivesi, Makeavesi). Paina <esc> nappia palataksesi edeltävään valikkoon. Paina <enter> nappia päästäksesi katsomaan yksittäisten sukellusten pääasiallisia tietoja. Nemo Apneist tallentaa ainoastaan viimeisen sukellusjakson profiilin; jos hälytysasetuksia vaihdetaan pinnalla olon aikana, Nemo Apneist sulkee käynnissä olevan jakson ja aloittaa uuden jakson (varoitus: tässä tapauksessa, vaikka kaikki sukellukset suoritettaisiin samana päivänä, Nemo Apneist poistaa kaikki ennen asetusten muuttamista tallennetut sukellusprofiilit. Kuva 38 Näytölle ilmestyvät seuraavat yksityiskohdat: saavutettu enimmäissyvyys; pinta-aika ennen sukellusta; sukellusaika; sukelluksen numero. Paina <esc> nappia palataksesi edeltävään valikkoon. Paina <enter> nappia saadaksesi sukellusprofiilin näytölle. Logbook PROFILE Profiilitoiminnossa on mahdollista tarkastella 1 sekunnin välein kirjattua sukellusprofiilia. Näytölle ilmestyvät seuraavat tiedot: Nykyinen syvyys Sukellusaika (min. sek.) (Kuva 39). Kuva 39 Paina <+> painiketta kerran siirtyäksesi seuraavaan profiiliin tai pidä sitä painettuna selataksesi eteenpäin. Paina <-> painiketta kerran palataksesi edelliseen profiilipisteeseen tai pidä sitä painettuna selataksesi taaksepäin. Paina <esc> nappia palataksesi edeltävään valikkoon. Paina <enter> nappia palataksesi Lokikirja valikkoon 9

10 Nemo Apneist -sukellustietokone PC -TILA PC-LIITÄNTÄ käyttämällä erityistä liitäntäyksikköä ja käyttöön tarkoitettua Windows ohjelmaa, on mahdollista siirtää kaikki tiedot Nemo Apneistin lokikirjasta tietokoneelle. Nemo Apneisti ja PC kommunikoivat optisesti. Käytä erityistä Iris-liitäntäyksikköä (lisävaruste), joka muuntaa optiset signaalit sähkömerkinannoiksi ja päinvastoin (Kuva 40). Nemoon Apneistiin kuuluu infrapunalähetin, joka sijaitsee näyttötaulun alareunassa kello 6 -kohdalla. Tiedonsiirron aikana, yhteyden välillä ei saa olla esteitä. Aloittaessasi tiedonsiirron Nemo Apneistilta tietokoneelle, valitse PC-toiminto Nemo Apneistilta ja noudata sitten tietokoneelle asennetun tiedonsiirto-ohjelman ohjeita. Kuva 40 ONGELMAN RATKAISU KYSYMYKSIÄ JA VASTAUKSIA K: Katoavatko muistissa olevat sukellukset pariston vaihdon yhteydessä? V: Eivät. K: Mitä tapahtuu, jos aloitan sukelluksen Nemo Apneistin ollessa vielä Time modetoiminnossa? V: Nemo Apneist tarkkailee jatkuvasti kosketusta veteen. Jos se havaitsee veden, se jää Time mode-toimintoon, mutta se valmistautuu Dive mode -toimintoon siirtymiseen kun sukeltaja on laskeutunut alle 1,2 m (4 ft). K: Mistä löydän tuotteen sarjanumeron? V: Päävalikosta (katso pikaopasta tai Takuuehdot -kappaletta). K: Mihin tarvitaan Off -toimintaa? V: Kääntämällä Nemon Off -toimintoon säästät paristojen käyttöikää Nemo Apneistin ollessa pois käytöstä. Kaikki asetukset kuitenkin säilytetään ja Time mode-toiminto jää päälle. K: Jos minulla on jo Iris-liitäntä, voinko käyttää sitä Nemo Apneistin kanssa? V: Täytyy tarkistaa, että ko. ohjelmisto pystyy käsittelemään Nemo Apneistin tietoformaattia. Jos näin ei ole, imuroi viimeinen versio nettisivulta. K: Toisinaan time -tilassa lämpötilan osoitus on liian korkea. V: Lämpömittari on kalibroitu vedenalaiseen käyttöön. Veden ulkopuolella, Nemo Apneistiin vaikuttaa vartalosi lämpötila. Sen vuoksi, saadaksesi tarkemman mittausarvon, irrota Nemo Apneist ranteestasi ja jätä se muutamaksi minuutiksi alueelle, jossa vallitsee normaali lämpötila. K: Käynnistäessäni Nemo Apneistin, näytölle ilmestyy kummallisia merkkejä. V: Käynnistysvaiheen aikana Nemo Apneist suorittaa järjestelmän ja näytön omakokeilun. Tämä toimenpide kestää muutaman sekunnin. Kun tämä prosessi on saatu päätökseen, Nemo Apneist siirtyy Time mode -tilaan. K: Off -toiminnossa, sarjanumeron lisäksi, klo 3:n kohdalla näkyy kaksi pientä numeroa. Mitä ne tarkoittavat? V: Kyseiset numerot vastaavat asennetun valmisohjelmiston versiota. K: Silloin tällöin näyttöruudun vasempaan laitaan ilmestyy kaksi vastakkain olevaa nuolta. Mitä ne tarkoittavat? V: Kaksi kuvaketta on merkkinä vesisensorin aktivoinnista. YLLÄPITO On suositeltavaa puhdistaa määräajoin märkä kosketuspinta, estääksesi lian häiritsemistä Nemo Apneistin oikeaa toimintaa. Älä käytä kemiallisia tuotteita; pyyhkiminen pehmeällä kangaspalalla riittää. Sukelluksen jälkeen (myös uima-altaassa) tai milloin tahansa Nemo Apneist on upotettu veden alle, kuivaa vesisensorin pinta. Merivedessä sukelluksen jälkeen on suositeltavaa huuhdella Nemo Apneist makealla vedellä poistaaksesi suolajäännökset. Teräskuori ja mineraalilasi eivät ole naarmuuntumattomia, jos laitetta väärinkäytetään. Jos mineraalilasin sisäpuolella ilmenee kosteutta, vie Nemo Apneist heti valtuutettuun Mares huoltokeskukseen. Joka tapauksessa, Mares ei vastaa väärän paristovaihdon seurauksena syntyneistä vesivahingoista. PARISTON VAIHTO Pariston voi vaihtaa vain valtuutettu Mares huoltokeskus. Mares ei ole vastuussa, jos paristojen vaihtoa EI suoriteta valtuutetussa Mares huoltokeskuksessa. Pariston vaihtoon liittyvät ohjeet ovat saatavana Mares huoltokeskuksen käyttöön tarkoitetulla erillisellä asiakirjalla. HIHNAN VAIHTO Hihnan voi vaihtaa vain valtuutettu Mares huoltokeskus. TEKNISET OMINAISUUDET Syvyyden mittaus Maksimisyvyysnäyttö: 150 m. Mittauksen resoluutio: - 10 cm (3.95 in) m välillä (0-328 ft); - 1 m (3.28 ft) m välillä ( ft); Mittauksen lämpötilakompensointi -10 ja + 50 C välillä (14/122 F). Mittaustarkkuus 0-80 m (0-262 ft); ±1% bruttomittauksesta. Syvyysnäyttö: metrit (m) / jalat (ft). Käsikäyttöinen makean-/meriveden valinta. Eroavaisuus makean-/meriveden välillä: 2,5%. Lämpötilan mittaus Mittausalue: -10/+50 C. Mittauksen resoluutio: 1 C. Mittaustuloksen tarkkuus: ±2 C. Lämpötilan näyttö: Celsius ( C)/ Fahrenheit ( F). Toimintalämpötila: C. Säilytyslämpötila: C (-4/+158 F). Paristo Yksi 3V CR 2430 litiumparisto. Tekniset tiedot Runko on valmistettu AISI 316L ruostumattomasta teräksestä. Mineraalilasi: Lasin safiiri pinnoitus maksimaalista kestävyyttä, naarmuuntumista ja hankausta vastaan. Hihna ei allergisoivaa materiaalia. Teräsnapit. TOIMINNALLISET OMINAISUUDET Toimintatila KELLONAIKA Kello. Kalenteri. Kaksoisaika. Hälytys. Lämpömittari. Sekuntikello. Tasatunti-signaali. Sukellus Vapaasukellus. Lokikirja. PC. Taustavalo Ajastimen valvoma, kestoaika 4 sekuntia. Äänihälytykset Alhainen paristoteho. Vapaasukellus Sukelluksen kesto. Enimmäissyvyys. Pinta-aika. Syvyys intervallit. 10

11 Pure Instinct Lokikirja Lokikirja. Jaksoittain järjestetyt sukellustiedot. Jokaisen sukelluksen tilastolliset tiedot. Viimeisen jakson sukellusprofiilit, korkeintaan 120 minuuttia 1 sekunnin tallennusvälillä. PC -LIITÄNTÄ Optinen. TAKUUEHDOT MARES tuotteille myönnetään kahden vuoden takuu seuraavilla rajoituksilla ja ehdoilla: Takuuta ei voi siirtää toiselle henkilölle sillä se kuuluu ainoastaan alkuperäiselle omistajalle. MARES tuotteille myönnetään takuu koskien materiaali- ja valmistusvirheitä: jos tarkan teknisen tarkastuksen jälkeen löytyy viallinen komponentti, se vaihdetaan uuteen takuun puitteissa. Mares S.p.A. ei vastaa vahingoista, jotka aiheutuvat tuotteelle tehdyistä muutoksista tai virheellisestä käytöstä. TAKUUN VAHVISTUS Takuun vahvistamiseksi ensimmäisen ostajan on lähetettävä tämä takuukortti myyjän leimauttamana Mares S.p.A.:lle 10 päivän sisällä ostohetkestä. Tuotteet, jotka palautetaan takuun puitteissa huoltoa, korjausta tai muuta syytä varten on lähetettävä ainoastaan myyjän kautta ostokuitin kera. Lähettäjä on vastuussa kuljetuksesta. TAKUUEHDOT Asiattomasta käytöstä (epäpuhdas tiiviste, väärin suljettu paristokotelo jne.) johtuvia veden sisäänpääsyn aiheuttamia vahinkoja. Kuoren, lasin tai hihnan rikkoutuminen tai naarmuuntuminen kovan iskun tai kolhiintumisen seurauksena. Liian kuumalle lämpötilalle altistumisesta johtuvat vahingot. MITEN LÖYDÄN TUOTEKOODIN Saadaksesi tuotekoodin näytölle, valitse yksinkertaisesti OFF Main Menu - päävalikolta. Instrumentin sarjanumero ilmestyy näyttöpalkkiin. Kirjaa numero säilytyslaatikon sisällä olevaan takuutodistukseen. Sarjanumero on merkitty myös Nemo Apneistin säilytyslaatikkoon. LAITTEEN HÄVITTÄMINEN Laitetta on käsiteltävä elektronisen jätteen tavoin. Älä hävitä sitä tavallisten roskien mukana. Jos haluat, voit palauttaa laitteen paikalliselle Mares jälleenmyyjälle. 11

12 cod Rev. A - 04/09 - Artbook 4774/09 Mares S.p.A. - Salita Bonsen, RAPALLO - ITALY - Tel Fax
