1 Nemo Sport Manuale d istruzioni User s Guide Bedienungsanleitung Manuel d utilisation Manual de instrucciones Manual de instruções Gebruikershandleiding Användarinstruktioner Οδηγίες χρήσης Käyttäjän Opas Instrukcja użytkowania Felhasználói útmutató

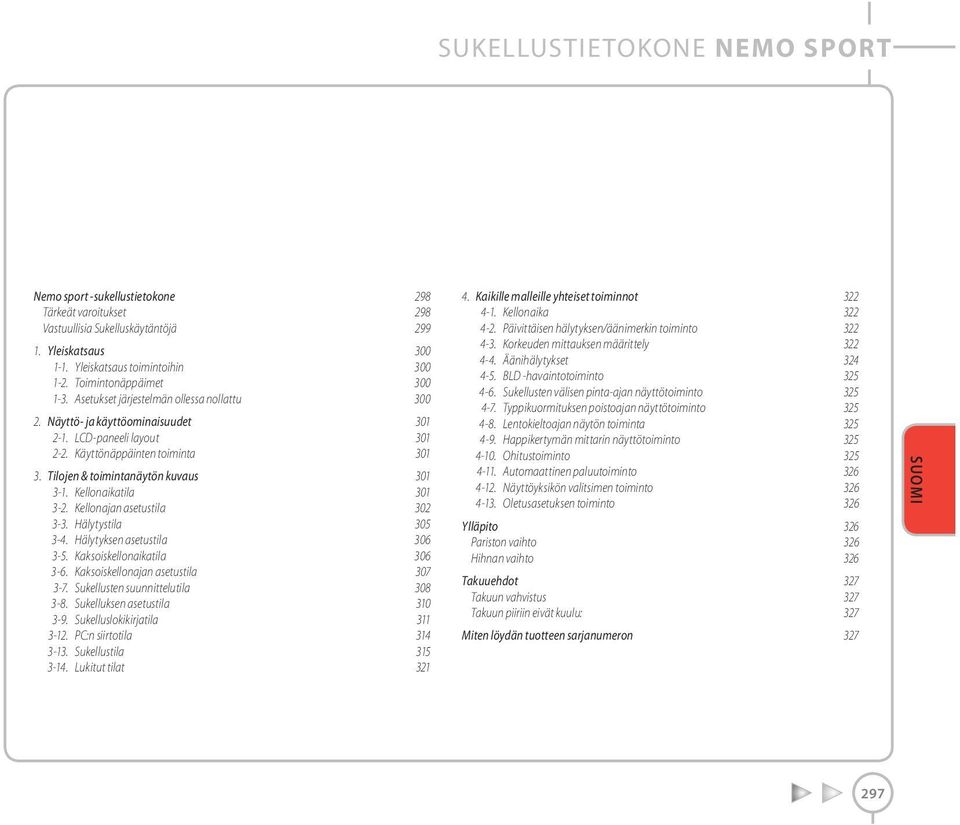

2 SUKELLUSTIETOKONE NEMO SPORT Nemo sport -sukellustietokone 298 Tärkeät varoitukset 298 Vastuullisia Sukelluskäytäntöjä Yleiskatsaus Yleiskatsaus toimintoihin Toimintonäppäimet Asetukset järjestelmän ollessa nollattu Näyttö- ja käyttöominaisuudet LCD-paneeli layout Käyttönäppäinten toiminta Tilojen & toimintanäytön kuvaus Kellonaikatila Kellonajan asetustila Hälytystila Hälytyksen asetustila Kaksoiskellonaikatila Kaksoiskellonajan asetustila Sukellusten suunnittelutila Sukelluksen asetustila Sukelluslokikirjatila PC:n siirtotila Sukellustila Lukitut tilat Kaikille malleille yhteiset toiminnot Kellonaika Päivittäisen hälytyksen/äänimerkin toiminto Korkeuden mittauksen määrittely Äänihälytykset BLD -havaintotoiminto Sukellusten välisen pinta-ajan näyttötoiminto Typpikuormituksen poistoajan näyttötoiminto Lentokieltoajan näytön toiminta Happikertymän mittarin näyttötoiminto Ohitustoiminto Automaattinen paluutoiminto Näyttöyksikön valitsimen toiminto Oletusasetuksen toiminto 326 Ylläpito 326 Pariston vaihto 326 Hihnan vaihto 326 Takuuehdot 327 Takuun vahvistus 327 Takuun piiriin eivät kuulu: 327 Miten löydän tuotteen sarjanumeron 327 SUOMI 297

3 NEMO SPORT - SUKELLUSTIETOKONE Onneksi olkoon! NEMO SPORT on sukellukseen tarkoitettu liikuteltava sukellustietokone, joka mittaa syvyyttä sukelluksen aikana ja laskee ja näyttää mitattujen arvojen perusteella valikoiman sukellukseen liittyviä tietoja kriittiset tiedot kuten esimerkiksi sukeltajan kehoon liukenevat happi- ja typpitasot mukaan lukien. Tästä ohjekirjasta löydät kaikki sen käyttöön liittyvät ohjeet. Mares kiittää valinnastasi ja kehottaa sinua sukeltamaan aina turvallisesti ja vastuullisesti. Nautittavia sukellushetkiä! Ohjekirjan mitään osaa ei saa valokopioida, säilyttää hakusysteemissä tai lähettää missään muodossa ilman Mares S.p.A:n antamaa kirjallista lupaa. Mareksen politiikkaan kuuluu jatkuva kehitys ja sen vuoksi Mares pidättää oikeuden muuttaa ja parantaa mitä tahansa tässä ohjekirjassa kuvattua tuotetta ilmoittamatta siitä etukäteen. Missään tapauksessa Maresta ei voi pitää vastuussa tämän laitteen käytöstä kolmansille osapuolille aiheutuvista menetyksistä tai vahingoista. TÄRKEÄT VAROITUKSET Tärkeää: Ne tekstin kohdat, jotka sisältävät varoituksia tai sellaista tietoa, joka voi vaikuttaa laitteen toimintakykyyn tai johtaa huoltohenkilön, Nemo Sport-tietokoneen omistajan tai muun henkilön loukkaantumiseen, on merkitty seuraavin symbolein: HUOMIO Ilmaisee potentiaalisen vaaratilanteen, joka saattaa aiheuttaa pienen tai kohtalaisen vamman, ellei sitä vältetä. Saatetaan käyttää varoittamaan myös vaarallisista tavoista tai tottumuksista. VAROITUS Ilmaisee potentiaalisen vaaratilanteen, joka voi johtaa kuolemaan tai vakavaan loukkaantumiseen, ellei sitä vältetä. VAARA Ilmaisee välitöntä vaaratilannetta, joka johtaa kuolemaan tai vakavaan loukkaantumiseen, ellei sitä vältetä. Ennen sukellusta varmista, että olet lukenut ja ymmärtänyt tämän ohjekirjan kaikki osat. VAROITUS Nemo Sport sukellustietokone on suunniteltu vain virkistyssukellukseen, ei ammattilaiskäyttöön. VAROITUS Käytä sukellustietokoneen lisäksi myös syvyysmittaria, säiliöpainemittaria, ajanottolaitetta tai kelloa sekä sukellustaulukoita. VAROITUS Älä koskaan sukella yksin, Nemo Sport ei voi korvata sukelluspariasi. VAROITUS Älä sukella, jos sukellustietokoneen lukemat ovat epäsäännöllisiä tai epäselviä. VAROITUS Sukellustietokone ei voi suojata mahdollista sukeltajantautia vastaa. Sukellustietokone ei voi huomioida yksittäisen sukeltajan fyysistä kuntoa, joka voi vaihdella päivästä toiseen. Käy oman turvallisuutesi vuoksi lääkärintarkastuksessa ennen sukelluksen aloittamista. VAROITUS Tarkista pariston teho aina ennen sukellusta. Älä sukella jos kuvake osoittaa, että pariston teho on alhainen. Vaihda paristo uuteen. VAROITUS Älä lennä 24 tunnin sisällä viimeisestä sukelluksesta ja joka tapauksessa odota, kunnes Nemo Sportin no fly kuvake poistuu. 298

4 SUKELLUSTIETOKONE NEMO SPORT VAROITUS Harrastelijasukeltajien ei tulisi sukeltaa 40 metriä syvemmälle(130 ft). Vaikka tämä tietokone jatkaa tiedon näyttämistä paineilmasukelluksen syvyyden ylittäessä 40 m, kasvavat typpinarkoosin ja dekompressiotaudin (DCS) riskit niin suuriksi, että koneen näyttämää tietoa tulisi pitää vain suuntaa antavana. VAROITUS Älä koskaan sukella 40 m syvemmälle (130 ft) tai tee etappisukelluksia Nemo Sport sukellustietokoneen kanssa, jollet ole syvien ilmasukellusten taidot hallitseva ja riskit tunteva, koulutettu ja luokitettu tekniikkasukeltaja (IANTD, TDI, ANDI, PSA tms.). Luokitustasosta ja kokemuksen määrästä huolimatta tämän tyyppisessä tekniikkasukelluksessa dekompressiotaudin riski on aina suurempi, riippumatta siitä mitä sukellustaulukkoa tai tietokonetta käytetään. Ennen tämäntyyppisiin sukelluksiin ryhtymistä, sukeltajien täytyy olla erikoiskurssin suorittaneita ja riittävän kokemuksen hankkineita. Sukellusturvallisuutta voidaan parantaa ainoastaan riittävällä valmistautumisella ja harjoittelulla. Tästä johtuen Mares suosittelee sukellustietokoneen käyttöä vasta erityisen sukelluskurssin suorittamisen jälkeen. Mares suosittelee alla lueteltujen yksinkertaisten sääntöjen tunnollista noudattamista: VASTUULLISIA SUKELLUSKÄYTÄNTÖJÄ Suunnittele sukelluksesi aina etukäteen. Älä koskaan ylitä taitojesi ja kokemuksesi rajoja. Laskeudu suunniteltuun maksimisyvyyteen sukelluksen alussa. Tarkkaile tietokonettasi usein sukelluksen aikana. Noudata tietokoneen osoittamaa nousunopeutta. Tee turvapysähdys aina -6 ja -3 metrin välissä (-20 ja -10 ft) vähintään 3 minuutin ajaksi. Minkä etappipysähdyksen jälkeen tahansa, nouse pintaan hyvin hitaasti. Vältä sahanlaitaprofiileja (toistuvia nousuja ja laskuja pinnan alla). Vältä rasittamasta itseäsi sukelluksen aikana ja puolen tunnin ajan sen jälkeen. Sukellettaessa kylmässä vedessä tai intensiivisen rasituksen jälkeen, aloita nousu hyvissä ajoin ennen suoranousurajojen saavuttamista. Jos kyseessä on etappipysähdys-sukellus, pitkitä viimeistä turvapysähdystä ennen pintaa nousua turvallisuussyistä. Uusintasukellusten välisen pinta-ajan tulisi olla vähintään 2 tuntia. Päivän syvin sukellus pitäisi tehdä ensimmäisenä. Vältä sukellusta kunnes edellisessä sukelluksessa syntynyt happikertymä on kulunut umpeen Tehdessäsi uusintasukelluksia useina peräkkäisinä päivinä, pidä vähintään yksi lepopäivä viikossa. Jos teet etappisukelluksia, on suositeltavaa pitää sukellustaukoa joka kolmas päivä. Vältä etappipysähdyksiä vaativia sukelluksia äläkä sukella 40 metriä (130 ft) syvemmälle, ellet ole saanut erikoiskoulutusta tämän tyyppiseen tekniseen sukellukseen. Vältä toistuvia profiililtaan neliömäisiä sukelluksia (sukelluksia yksittäiseen syvyyteen) alle 18 metrin syvyyden (60 ft). Odota aina vähintään 12 tuntia ja mieluummin 24 tuntia ennen kuin lennät sukelluksen jälkeen, Diver s Alert Network:in suositusten mukaan. SUOMI 299

5 1. YLEISKATSAUS 1-1. YLEISKATSAUS TOIMINTOIHIN Sukellustietokoneen toiminnot on esitetty pääpiirteittäin alla. Kello: sisäinen täysautomaattinen kalenterikello (automaattisella karkausvuoden ja kuunlopun tunnistuksella) Päivittäinen hälytys Kellonajan äänimerkki Kaksoiskellonaika 12/24h valinta EL -taustavalo Sukellustiedot: - syvyyden mittaus - sukellusajan mittaus - vedenlämpötilan mittaus - pinta-ajan laskenta - lentokieltoaika - varoitus Lokikirjamuisti: Tallentaa ja näyttää jopa 30 sukelluksen lokikirjatietoa Historiamuisti: Tallentaa ja näyttää sukellusten kokonaismäärän (enintään 999) ja kokonaisajan (enintään 999 tuntia ja 59 minuuttia) Profiili: Tallentaa syvyydet ohjelmoituina aikoina sukelluksen aikana ja PC:stä luettuna. Profiiliajan (Pt) asetus PC-lataus: Siirtää lokikirja- ja profiilitiedot PC:lle Korkeuden mittaus / korkeusluokka Käyttöturvallisuustekijän (USF) asetus m/ft valitsin 1-2. TOIMINTONÄPPÄIMET Käyttötoimintoja varten on neljä näppäintä: A -, B -, C - ja D -näppäin. E -näppäin toimii vesikontakti kytkimenä ASETUKSET JÄRJESTELMÄN OLLESSA NOLLATTU Art. Tila Kellonaika Kellonaika (kaksoiskellonaika) Päivittäinen hälytys Kellonajan äänimerkki Nousunopeuden varoitushälytys Tila Kellonaikatila 12:00 00 s. AM (12h näyttö) 12:00 00 s. AM (12h näyttö) 12:00 AM (äänimerkki: pois päältä (off) Pois päältä (Off) Päällä (On) Päiväys 1. tammikuuta 2005 Syvyys 0 m Korkeusluokka Määräytyy nollauksen jälkeen mitatun arvon perusteella FO2 -asetus Ilma (21%) Inerttikaasun taso (PGT) 0 (ei mitään) Happikertymän mittari (OLI) 0 (ei mitään) Typpikuormituksen poistoaika 0 (ei mitään) (DESAT) Profiiliaika (Pt) 30 s. Käyttöturvallisuustekijä (USF) 0 Yksiköt m / C (Celsius) Lokikirjamuisti Jatkuu edellisestä Historiamuisti Jatkuu edellisestä Profiilimuisti Jatkuu edellisestä Muiden tietojen muisti Kaikki poistettu (0) 300

6 SUKELLUSTIETOKONE NEMO SPORT 2. NÄYTTÖ- JA KÄYTTÖOMINAISUUDET 2-1. LCD-PANEELI LAYOUT 3. TILOJEN & TOIMINTANÄYTÖN KUVAUS 3-1. KELLONAIKATILA Kellonaikatila on normaalikäytön ja pinta-aika jaksojen aikana näytöllä oleva oletustila (default). Kaikki näyttöön kuuluvat segmentit vilkkuvat kun sukellustietokone on lukkiutunut toiminta-alueen ylityksestä tai etappipysähdysvirheestä aiheutuvaan tilaan. Pyydettäessä se näyttää lentokieltoajan, DESAT-ajan ja pinta-aika liitännät ilmestyvät kun C -näppäin on painettuna Näyttö Nykyinen aika <Normaali> Kellonajan äänimerkki <Pinta-aikatila> Päivittäisen hälytyksen merkki 2-2. KÄYTTÖNÄPPÄINTEN TOIMINTA Toiminnot suoritetaan painonäppäimien (A-, B-, C- ja D-näppäin) ja vesikontakti kytkimen (E-näppäin) avulla. Nykyinen viikonpäivä Nykyinen kuukausi & päivä <Kellonajan pyyntönäyttö (Normaali)> Happikertymän mittari Lentokieltomerkki Paristo (tällä hetkellä piilotettu) <Kellonajan pyyntönäyttö (Pinta-aika)> Pinta-aika SUOMI Näppäin Päätoiminto A -näppäin Vaihtaa tilan B -näppäin Lukituspainike C -näppäin Vaihtaa muutettavaa saraketta / YLÖS -painike D -näppäin EL -taustavalo / ALAS -painike E -näppäin Sukellustilaan Palaa sukellustilasta (1.4 m syvyydessä tai alle) Lentokieltoaika Korkeusluokka Typpikuormituksen poistoaika 301

7 Keskeiset toiminnot Tila Näppäimen painallus Kellonaika Pinta-aika alle 10 min. A -näppäin Hälytystilaan B -näppäin Kellonajan asetustilaan (äänihälytys) C -näppäin painettu Kellonajan pyyntönäyttö ja taustavalo päällä D -näppäin Taustavalo päällä C- + D -näppäin Hälytystesti E -näppäin: vesikontakti kytkin Sukellustilaan E -näppäin (kun BLD havaitaan, korkeusluokkavirhe syntyy, tietokone on lukkiutunut etappipysähdysvirheestä tai toiminta-alueen ylityksestä aiheutuvaan tilaan) (äänihälytys aktivoituu kun se on PÄÄLLÄ (ON)) C- ja D-näppäimen syöttämä tieto jätetään huomioimatta kun taustavalo on päällä. (Taustavalo sammuu 2-3 sekuntia näppäimen ensimmäisen painalluksen jälkeen.) Jos tilanvaihtonäppäintä painetaan taustavalon ollessa päällä, taustavalo sammuu välittömästi ja valittua tilaa kutsutaan. (4) HÄLYTYSTESTI -TOIMINTO Paina samanaikaisesti C- ja D-näppäimiä testataksesi äänihälytyksen. (5) LUKITUSTILAN NOLLAUSTOIMINTO Toiminta-alueen ulkopuolella olevassa lukitustilassa ja etappipysähdysvirheen aiheuttamassa lukitustilassa paina samanaikaisesti C- ja D-näppäimiä ja pidä niitä painettuina 15 sekunnin ajan nollataksesi lukitustilan ja päästäksesi normaalitilaan KELLONAJAN ASETUSTILA Kellonajan asetustilaa käytetään nykyisen kellonajan ja formaatin (12h tai 24h) asetukseen. Kellonajan asetustilaan ei pääse, kunnes vähintään 10 minuutin pinta-aika ei ole kulunut umpeen Näyttö Nykyinen aika (nollaa numeron vilkkumisen) Kellonajan toimintatilan kuvaus (1) KELLON TOIMINTA Pysyy ajassa, näyttää päivämäärän ja nykyisen ajan. (2) PYYNTÖNÄYTTÖ TOIMINTO Paina C-näppäintä kutsuaksesi pyyntönäyttöä. (3) EL -TAUSTAVALO -TOIMINTO Elektroluminesenssi taustavalo valaisee 2-3 sekunnin ajan C- ja D- näppäinten painamisen jälkeen. Kun C-näppäintä on painettu, ilmestyy pyyntönäyttö samanaikaisesti. Jatkuvasti painettuja ja painettuina pidettyjä näppäimiä ei huomioida. (Taustavalo valaisee 2-3 sekunnin ajan näppäimen ensimmäisen painalluksen jälkeen.) Nykyinen vuosi Nykyinen kuukausi & päivä 302

8 SUKELLUSTIETOKONE NEMO SPORT Keskeiset toiminnot Tila Näppäimen painallus Aseta sekunnit Aseta minuutit Aseta tunnit Aseta vuosi Aseta kuukausi Aseta päivä Aseta kellonajan formaatti A -näppäin B -näppäin Kellonaikatilaan C -näppäin Minuuttien asetukseen Tuntien asetukseen Vuoden asetukseen Kuukauden asetukseen Päivän asetukseen Kelloformaatin asetukseen Sekuntien asetukseen D -näppäin Nollaa Minuuttien asettaminen D -näppäin painettu Minuuttien asettaminen (Nopeasti eteenpäin) 0 23 Tuntien asettaminen Tuntien asettaminen (Nopeasti eteenpäin) Vuoden asettaminen Vuoden asettaminen (Nopeasti eteenpäin) 1 12 Kuukauden asettaminen Kuukauden asettaminen (Nopeasti eteenpäin) Päivän asettaminen Päivän asettaminen (Nopeasti eteenpäin) C- + D -näppäin Täysvalaistu näyttö Mitään näppäintä ei painettu Kellonaikatilaan 2-3 minuuttiin E -näppäin: vesikontakti kytkin Sukellustilaan E -näppäin (kun BLD havaitaan, korkeusluokkavirhe syntyy, tietokone on lukkiutunut etappipysähdysvirheestä tai toiminta-alueen ylityksestä aiheutuvaan tilaan) (hälytys aktivoituu kun se on PÄÄLLÄ (ON)) 12h/24h näytön valinta SUOMI 303

9 Kellonajan asetustilan toimintojen kuvaus (1) MUOKATTAVIEN SARAKKEIDEN VALITSEMINEN Paina C-näppäintä valitaksesi muokattavan sarakkeen. Sarakkeet valitaan seuraavassa järjestyksessä: sekunti minuutti tunti vuosi kuukausi päivä 12/24 h näytön valinta sekunti (alkuun) Valittu sarake vilkkuu. Sarakkeet jatkavat vilkkumista samassa tahdissa tietojen muokkaamisen aikana, vaikka oikeaa näppäintä painetaan. (2) MUOKKAUSMENETELMÄ Sarakkeet kasvavat yhdellä luvulla joka kerta kun D -näppäintä painetaan. D-näppäimen painaminen ja painettuna pitäminen 1-2 sekunnin ajan nopeuttaa D-näppäimen kautta annettua syöttöä (nopeasti eteenpäin). a) Sekuntinäytön muokkaus Painamalla D -näppäintä kerran 0 ja 29 sekunnin välillä saa aikaan sekuntien pyöristämisen alaspäin nollaan muuttamatta minuuttien saraketta. Painamalla D -näppäintä kerran 30 ja 59 sekunnin välillä saa aikaan minuuttien sarakkeen pyöristämisen ylöspäin. (Yksi minuutti lisätään minuuttien sarakkeeseen). Kun minuuttisarake näyttää 59 minuuttia, tuntisarakkeeseen lisätään yksi numero. Päivä-, kuukausi- ja vuosisarakkeiden arvot kasvavat samalla tavoin. Jos esimerkiksi sekuntien sarakkeeseen on asetettu 31. Joulukuuta 2003, 23h 59 minuuttia ja 45 sekuntia, kellonaika muuttuu 1. päiväksi tammikuuta 2004, 0h 0 minuuttia, 0 sekuntia. b) Päiväysnäytön muokkaus Kuukaudet, joissa on 31 päivää voidaan asettaa 31. päivään saakka, mihin päivään tahansa. Kuukaudet, joissa on 30 päivää voidaan asettaa 30. päivään saakka, mihin päivään tahansa. Helmikuu voidaan asettaa 28. päivään saakka, mihin päivään tahansa, karkausvuotta lukuun ottamatta, jolloin se voidaan asettaa 29. päivään. (Päiviä, joita ei ole olemassa kuten esimerkiksi 31. kesäkuuta, 31. marraskuuta jne.ei näytetä). Päivää muokattaessa kuukausisarake ei muutu, vaikka kuukauden viimeinen päivä ohitetaan. (Päivä palaa alkuun vaikuttamatta kuukauteen.) c) Kuukausinäytön muokkaus Kuukauden loppua valvotaan kuukausisarakkeen muokkausvaiheessa ja päiviä, joita ei ole olemassa käsitellään seuraavalla tavalla. Jos sukellustietokone osoittaa kuukauden 31. päivää kun näyttö on ohjelmoitu 30 päivän kuukauteen, päiväsarake osoittaa sen kuukauden ensimmäistä päivää, kun kerran 31. päivää ei ole olemassa. Esimerkkejä: Jos D -näppäintä painetaan kerran kun sukellustietokone osoittaa 31. toukokuuta, päivä vaihtuu kesäkuun 1. päiväksi (koska kesäkuussa ei ole 31 päivää). Jos D -näppäintä painetaan kerran kun sukellustietokone osoittaa 30. tammikuuta, päivä vaihtuu helmikuun 1. päiväksi (koska 30. helmikuuta ei ole olemassa). Huomio: Karkausvuotena, jos D -näppäintä painetaan kerran kun sukellustietokone osoittaa 29. tammikuuta, sukellustietokone osoittaa helmikuun 29. päivää. Vuosisarake ei muutu kun kuukausisarake vaihtuu joulukuusta tammikuuhun. (Kuukausi palaa alkuun vaikuttamatta vuosisarakkeeseen.) d) Vuosinäytön muokkaus Vuosi voidaan asettaa vuodesta 2003 vuoteen (ohitettuasi vuoden 2050, vuosinäyttö palaa takaisin vuoteen 2003.) Karkausvuodet huomioidaan automaattisesti. (3) Numeroiden siirto muokkausten aikana Numerot siirretään normaalilla tavalla. Sekuntien asetuksen muokkausta lukuun ottamatta, numeroita ei siirretä muokkausten aikana seuraavaksi korkeimpaan paikkaan. Kun esimerkiksi D -näppäintä käytetään minuuttien asetukseen 59 minuutista 00 minuuttiin, tuntisaraketta ei muuteta. Tai kun D -näppäintä käytetään tuntien asetukseen 23 tunnista 0 tuntiin, päivä ei muutu. (4) 12 TAI 24 H NÄYTÖN VALINTA Joko 12 tai 24 tunnin näyttö voidaan valita. Siirry 12 ja 24 tunnin näyttöjen välillä D -näppäintä painamalla. 304

10 SUKELLUSTIETOKONE NEMO SPORT 12 tunnin näytössä A -kirjain ilmestyy klo a.m. ja klo a.m. välillä ja P ilmestyy klo p.m. ja klo p.m. välillä. (5) TÄYSVALAISTUS TOIMINTO Painamalla samanaikaisesti C- ja D -näppäimiä koko näyttö valaistuu. Sukellustietokone ei palaa automaattisesti kellonaikatilaan täysvalaistusta näytöstä. Minkä tahansa näppäimen painaminen näytön ollessa täysvalaistu kutsuu kellonaikatilaa HÄLYTYSTILA Hälytystila kytkee päivittäisen hälytyksen ja äänimerkin päälle/pois päältä (ON/OFF). Kaikki näyttöön kuuluvat segmentit vilkkuvat kun sukellustietokone on lukkiutunut toiminta-alueen ylityksestä tai etappipysähdysvirheestä aiheutuvaan tilaan Näyttö Nykyinen aika Tilan ominaisuuden näyttö Tilan osoitin Päivittäisen hälytyksen merkki Päivittäisen hälytyksen kello Keskeiset toiminnot Tila Näppäimen painallus Hälytystila A -näppäin Kaksoiskellonaikatilaan Kellonaikatilaan näppäimen painalluksen jälkeen *1 B -näppäin Hälytyksen asetustilaan C -näppäin Asettaa hälytyksen D -näppäin Taustavalo päällä Mitään näppäintä ei painettu Kellonaikatilaan 2-3 minuuttiin E -näppäin: vesikontakti kytkin Sukellustilaan E -näppäin (kun BLD havaitaan, korkeusluokkavirhe syntyy, tietokone on lukkiutunut etappipysähdysvirheestä tai toiminta-alueen ylityksestä aiheutuvaan tilaan) (äänihälytys aktivoituu kun se on PÄÄLLÄ) *1 Sen jälkeen kun näppäintä käytetään hälytystilassa (esimerkiksi C -näppäintä painettiin hälytyksen asettamiseen, B -näppäintä käytettiin hälytysasetustilaan pääsyyn ja sen jälkeen hälytysasetustilasta poistumiseen tai D -painiketta painettiin taustavalon kytkemiseen päälle), sukellustietokone hyppää kellonaikatilaan kun A -näppäintä painetaan. (Tätä toimintoa kutsutaan tästä lähtien hyppytoiminnoksi. ) SUOMI Hälytyksen toimintatilan kuvaus (1) PÄIVITTÄISEN HÄLYTYKSEN/ÄÄNIMERKIN ASETUSTOIMINTO C -näppäintä painamalla kytkeytyy päivittäinen hälytys ja äänimerkki päälle/pois päältä (ON/OFF). (Päivittäinen hälytys: Äänimerkki) = (OFF:OFF) (ON:OFF) (OFF:ON) (ON:ON) (OFF:OFF) (alkuun) Päivittäisen hälytyksen merkki syttyy kun päivittäinen hälytys on kytketty päälle (ON). Äänimerkin merkki syttyy kun äänimerkki on kytketty päälle (ON). Kun ne on kytketty päälle (ON), hälytyksen ja äänimerkin merkit näkyvät kaikissa tiloissa lokikirjatilaa, sukellushistoriamuistin tyhjennystilaa, sukellusprofiilitilaa ja PC:n ohjaamaa siirtotilaa lukuun ottamatta. 305

11 3-4. HÄLYTYKSEN ASETUSTILA Toimintatila päivittäisen hälytyksen kellonajan asetukseen Näyttö Nykyinen aika Tilan ominaisuuden osoitin Tilan osoitin Keskeiset toiminnot Päivittäisen hälytyksen kello (nollaa numeron vilkkumisen) Tila Päivittäinen hälytys Päivittäinen hälytys Näppäimen painallus Minuuttisarakkeen asettaminen Tuntisarakkeen asettaminen A -näppäin B -näppäin Hälytystilaan C -näppäin Päivittäisen hälytyksen tuntisarakkeen asettamiseen Päivittäisen hälytyksen minuuttisarakkeen asettamiseen D -näppäin min. asettaminen 0-23 tunnin asettaminen *1 D -näppäin yhtäjaksoisesti painettuna Mitään näppäintä ei käytetty 2-3 minuuttiin Minuuttien asettaminen (nopeasti eteenpäin) Kellonaikatilaan E -näppäin: vesikontakti kytkin Sukellustilaan E -näppäin (kun BLD havaitaan, korkeusluokkavirhe syntyy, tietokone on lukkiutunut etappipysähdysvirheestä tai toiminta-alueen ylityksestä aiheutuvaan tilaan) (Äänihälytys aktivoituu kun se on PÄÄLLÄ (ON)) *1 12 tunnin näyttöä varten, aseta 1 ja 12 välille. Tuntien asettaminen (nopeasti eteenpäin) Hälytyksen asetustilan toimintojen kuvaus (1) PÄIVITTÄISEN HÄLYTYKSEN MUOKATTAVAN KELLONAIKA -SARAKKEEN VALITSEMINEN Paina C-näppäintä valitaksesi muokattavan sarakkeen. Sarakkeet valitaan seuraavassa järjestyksessä: Minuuttisarake Tuntisarake Minuuttisarake (alkuun) Valittu sarake vilkkuu. (2) MUOKKAUSMENETELMÄ Joka kerta kun D -näppäintä painetaan arvo kasvaa yhdellä. Muokkausta saadaan nopeutettua, jos D -näppäintä pidetään painettuna 1-2 sekunnin ajan. Jos päivittäinen hälytys on POIS PÄÄLTÄ (OFF) kun päivittäisen hälytyksen kellonajan asetuksia muutetaan, päivittäinen hälytys kytkeytyy automaattisesti päälle (ON). (3) NUMEROIDEN SIIRTO MUOKKAUKSEN AIKANA Numerot eivät siirry seuraavaan sarakkeeseen muokkauksen aikana. Jos esimerkiksi D -näppäintä käytetään minuuttiasetuksen muuttamiseen 59 minuutista 00 minuuttiin, tuntisarake ei muutu KAKSOISKELLONAIKATILA Toimintatila kaksoiskellonajan valintaan Kaikki näyttöön kuuluvat segmentit vilkkuvat kun sukellustietokone on lukkiutunut toiminta-alueen ylityksestä tai etappipysähdysvirheestä aiheutuvaan tilaan Näyttö <Normaalinäyttö> Nykyinen aika Kaksoiskellonajan kello <Kaksoiskellonajan valinnan jälkeen> Kaksoiskellonaika kuukausi & päivä Päivittäisen hälytyksen merkki Tilan osoitin 306

12 SUKELLUSTIETOKONE NEMO SPORT Näppäinten toiminnot Tila Näppäimen painallus Kaksoiskellonaika Sukellusten välinen pinta-aika alle 10 min. Lukittuna A -näppäin B -näppäin C -näppäin Sukellusten suunnittelutilaan Kellonaikatilaan näppäimen painamisen jälkeen Kaksoiskellonajan asetustilaan Kaksoiskellonajan valinta (äänihälytys) (äänihälytys) D -näppäin Taustavalo päällä Mitään näppäintä ei Kellonaikatilaan käytetty 2-3 minuuttiin E -näppäin: vesikontakti kytkin E -näppäin (kun BLD havaitaan, korkeusluokkavirhe syntyy, tietokone on lukkiutunut etappipysähdysvirheestä tai toiminta-alueen ylityksestä aiheutuvaan tilaan) Sukelluslokikirjatilaan Kellonaikatilaan näppäimen painamisen jälkeen Kaksoiskellonajan asetustilaan Kaksoiskellonajan valinta Sukellustilaan (äänihälytys aktivoituu kun se on PÄÄLLÄ (ON)) (äänihälytys aktivoituu kun se on PÄÄLLÄ (ON)) Kaksoiskellonajan toimintatilan kuvaus (1) KAKSOISKELLONAJAN TOIMINNOT Nykyisen kellonajan lisäksi sukellustietokone voi näyttää toisen aikavyöhykkeen kellonaikaa. (Tätä toimintoa kutsutaan kaksoiskellonajaksi. ) Kaksoiskellonaika asetetaan nykyisen kellonajan ±23 tunnin ja 30 minuutin sisälle. (2) KAKSOISKELLONAJAN VALITSIMEN TOIMINTA Paina C -näppäintä siirtyäksesi aikavyöhykkeiden välillä (kaksoiskellonajat). Jos sukellusten välinen pinta-aika on alle 10 minuuttia, kaksoisaikaan ei voi siirtyä ja hälytys kytkeytyy kun C -näppäin on päällä (ON) KAKSOISKELLONAJAN ASETUSTILA Kaksoiskellonajan asetustilaa käytetään kaksoiskellonaikojen asetukseen. Jos sukellusten välinen pinta-aika on alle 10 minuuttia, kaksoiskellonajan asetustilaan ei pääse Näyttö Nykyinen aika Kaksoiskellonajan kello (vilkkuu) Päivittäisen hälytyksen merkki Kaksoiskellonajan päiväys (vilkkuu) Tilan osoitin SUOMI 307

13 Näppäinten toiminnot Tila Näppäimen painallus Kaksoiskellonajan asetus A -näppäin B -näppäin Kaksoiskellonaikatilaan C -näppäin Kaksoiskellonaika YLÖS (30 min) C -näppäin painettuna ja pitämällä sitä Kaksoiskellonaika YLÖS (nopeasti painettuna eteenpäin) D -näppäin Kaksoiskellonaika ALAS (30 min) D -näppäin painettuna ja pitämällä sitä Kaksoiskellonaika ALAS (nopeasti painettuna eteenpäin) Mitään näppäintä ei käytetty 2-3 Kellonaikatilaan minuuttiin E -näppäin: vesikontakti kytkin Sukellustilaan E -näppäin (kun BLD havaitaan, (äänihälytys aktivoituu kun se korkeusluokkavirhe syntyy, on PÄÄLLÄ (ON)) tietokone on lukkiutunut etappipysähdysvirheestä tai toimintaalueen ylityksestä aiheutuvaan tilaan) Kaksoiskellonajan asetustilan toimintojen kuvaus (1) MUOKKAUSMENETELMÄ Paina C-näppäintä kerran lisätäksesi 30 minuuttia. Paina D-näppäintä kerran vähentääksesi 30 minuuttia. Säädettävä alue on korkeintaan ±23:30. Rajan ylittäviä syöttöjä ei oteta huomioon. Jos esimerkiksi nykyinen aika on klo 14:23 helmikuun 15. päivänä, C -näppäintä voidaan käyttää kaksoisajan asetukseen klo 13:53 helmikuun 16. päivään asti. Kun tämä aika-asetus on saavutettu, aikaa ei voi enää lisätä ja kaikki C -näppäimen kautta annetut syötöt jätetään huomioimatta. (Cnäppäimen painalluksella annettujen syöttöjen huomioimatta jättämiseen ei yhdistetä erityistä piippausta tai muuta äänimerkkiä). Kellonaika palaa alkuun 31. joulukuuta 2050 ja 1. tammikuuta 2003 välillä. Pidä joko C -tai D -näppäintä painettuna nopeuttaaksesi (nopeasti eteenpäin) muokkauksia. (2) NUMEROIDEN SIIRTO MUOKKAUKSEN AIKANA Numerot siirretään seuraavaan sarakkeeseen (tunti, päivä, kuukausi) tarpeen vaatiessa muokkauksen aikana. Jos esimerkiksi C -näppäintä käytetään minuuttien asetuksen nollaamiseen 30 minuutista 00 minuuttiin, tuntisarakkeeseen lisätään yksi kun 00 saavutetaan. Samalla tavoin, jos esimerkiksi D -näppäintä käytetään minuuttien asetuksen muuttamiseen 00 minuutista 30 minuuttiin, tuntisarakkeesta vähennetään yksi. Jos C -näppäintä käytetään kellonajan nollaukseen 23:30:stä 0:00:aan, kaksoisajan päivämäärään lisätään yksi SUKELLUSTEN SUUNNITTELUTILA Sukellusten suunnittelutilaa käytetään syvyysluokan asettamiseen ja siitä syvyydestä saatavan suoranousurajan määritykseen. Kun sukellustietokone on lukkiutunut toiminta-alueen ulkopuolella olevaan tilaan tai etappipysähdysvirheestä aiheutuvaan tilaan, sukellusten suunnittelutila ohitetaan Näyttö < Ilma-asetus > < Nitroksiasetus > Syvyysluokka Syvyysluokka PO2 -osoitin Suoranousuraja Tilan osoitin Nitrox -merkki Suoranousuraja 308

14 SUKELLUSTIETOKONE NEMO SPORT Näppäinten toiminnot Tila Näppäimen painallus Sukellusten suunnittelu Sukellusten välinen pinta-aika alle 10 min. A -näppäin Sukelluslokikirjatilaan Kellonaikatilaan näppäimen painamisen jälkeen B -näppäin Sukelluksen asetustilaan (äänihälytys) Joka tapauksessa, vaikka FO2 olisikin oletustilassa, sukelluksen asetustilaan päästään B -näppäin painettuna ja pitämällä sitä painettuna sekunnin ajan. C -näppäin D -näppäin C + D -näppäimet painettuina ja pitämällä niitä painettuina sekunnin ajan. Mitään näppäintä ei käytetty 2-3 minuuttiin E -näppäin: vesikontakti kytkin E -näppäin (kun BLD huomioidaan tai korkeusluokkavirheen perusteella) Siirtyy metrien ja jalkojen välillä. (sukelluksen asetustilan näytössä) Lisää syvyysluokan laskentaa (3 m/10 ft lisäyksin) Vähentää syvyysluokan laskentaa (3 m/10 ft lisäyksin) Selaa nousunopeuden varoitushälytyksiä PÄÄLLÄ/ POIS PÄÄLTÄ (ON/OFF) Kellonaikatilaan Sukellustilaan (äänihälytys aktivoituu kun se on PÄÄLLÄ (ON)) Sukellusten suunnittelutilan toimintojen kuvaus (1) SYVYYSLUOKAN VALINTATOIMINTO Joka kerta kun C -näppäintä painetaan, arvo kasvaa 3 m lisäyksin (10 ft) [9 metristä (30 ft) 48 metriin (160 ft)]. 9 m (30 ft) 12 m (40 ft) 45 m (150 ft) 48 m (160 ft) (ei palaa alkuun) Joka kerta kun D -näppäintä painetaan, arvo pienenee 3 metrillä (10 ft) [48 metristä (160 ft) 9 metriin (30 ft)]. 48 m (160 ft) 45 m (150 ft) 12 m (40 ft) 9 m (30 ft) (ei palaa alkuun) Näppäinten pitäminen painettuna ei nopeuta asetuksien muuttamista. Kun sukellusten suunnittelutilaan päästään, näyttö alkaa aina 9 metristä (30 ft) (näytön käsky nro 1) Kuten alla olevasta taulukosta käy ilmi, tarjolla on 14 syvyysluokkaa. Näytön järjestys Syvyysluokka Näytön järjestys Syvyysluokka Näytön järjestys Syvyysluokka 1 9 m (30 ft) 6 24 m (80 ft) m (130 ft) 2 12 m (40 ft) 7 27 m (90 ft) m (140 ft) 3 15 m (50 ft) 8 30 m (100 ft) m (150 ft) 4 18 m (60 ft) 9 33 m (110 ft) m (160 ft) 5 21 m (70 ft) m (120 ft) (2) SUKELLUSTEN SUUNNITTELUTOIMINTO Käytetään sukelluksen syvyysluokan tietojen asettamiseen ja suoranousurajan tarkastamiseen ensimmäiselle ja toistuville sukelluksille määrätyssä syvyydessä. Joka tapauksessa, jos PO2 saavuttaa tai ylittää 1.4, näyttöpalkki näyttää merkkiä. (3) M/FT VALITSIMEN TOIMINTO Paina ja pidä B -näppäintä painettuna noin 15 sekunnin ajan siirtääksesi näytön syvyys- ja lämpötilayksikköjä metrien ja celsiusasteiden (m & C) ja jalkojen ja Fahrenheit asteiden (ft & F) välillä. (Oletusasetus on m & C) Sukellustilan asetusnäyttö ilmestyy heti kun B -näppäintä painetaan. Yksikkönäyttö muuttuu jos B näppäintä pidetään jatkuvasti painettuna. SUOMI 309

15 (4) NOUSUNOPEUDEN YLITYKSESTÄ KYTKEYTYVÄN ÄÄNIHÄLYTYKSEN PÄÄLLÄ/POIS PÄÄLTÄ (ON/OFF) -VALITSIMEN TOIMINTO Paina C- ja D-näppäimiä samanaikaisesti ja pidä niitä painettuina noin 15 sekunnin ajan siirtääksesi nousunopeuden ylityksestä kytkeytyvää varoitusta PÄÄLLE/POIS PÄÄLTÄ (ON/OFF). (Oletusasetus on PÄÄLLÄ (ON).) Kun äänihälytys on kytketty PÄÄLLE (ON) tai POIS PÄÄLTÄ (OFF), vahvistusääni soi kerran. Kun äänihälytys on asetettu takaisin PÄÄLLE (ON), SLOW -merkki vilkkuu 1 sekunnin ajan SUKELLUKSEN ASETUSTILA Tila, jossa asetetaan hapen osa (FO2), käyttöturvallisuus tekijä (USF) ja profiiliaika (Pt). Sukelluksen asetustilaan ei pääse, jos sukellusten välinen pinta-aika on alle 10 minuuttia ja FO2 ei ole oletustilassa. Sukelluksen asetustilaan ei pääse, jos sukellusten välinen pinta-aika on alle 10 minuuttia, mutta FO2 on oletustilassa. Kun tilat lukitaan toiminta-alueen ylityksen tai etappipysähdysvirheen vuoksi, sukelluksen asetustilaan ei pääse, koska sukellusten suunnittelutila ohitetaan Näyttö PO2 -asetus Tilan osoitin PO2 enimmäissyvyys USF -asetus Happikertymän mittari Pt -asetus Näppäinten toiminnot Tila Näppäimen painallus FO2 -asetus Käyttöturvallisuus tekijän (USF) asetus Profiiliajan (Pt) asetus A -näppäin B -näppäin Sukellusten suunnittelutilaan C -näppäin USF -asetukseen Pt -asetukseen FO2 -asetukseen D -näppäin Ilma (21%) 99% - asetus D -näppäin painettuna ja pitämällä sitä painettuna Mitään näppäintä ei painettu 2-3 minuuttiin E -näppäin: vesikontakti kytkin Siirtää arvojen 0 & 1 välillä. FO2 -asetus (Nopeasti eteenpäin) Kellonaikatilaan Sukellustilaan E -näppäin (kun BLD huomioidaan tai (äänihälytys korkeusluokkavirhe syntyy) aktivoituu kun se on PÄÄLLÄ (ON)) Siirtää arvojen 30 & 15 välillä Sukelluksen asetustilan toimintojen kuvaus (1) MUOKATTAVIEN TIETOJEN VALITSEMINEN Paina C-näppäintä valitaksesi muokattavan tiedon. Tiedot valitaan seuraavassa järjestyksessä: FO2 USF Pt FO2 (alkuun) Kun sukellusten välinen pinta-aika oletustilassa on alle 10 minuuttia, C -näppäimen kautta syötetyt tiedot ovat pätemättömiä. (Ainoastaan FO2 -arvoa voidaan muuttaa.) Valittu tieto vilkkuu. 310

16 SUKELLUSTIETOKONE NEMO SPORT (2) MUOKKAUSMENETELMÄ a) FO2 -asetuksen muokkaus FO2 -asetus kasvaa 1% joka kerta kun D-näppäintä painetaan. Asetusalue: Ilma (21) Ilma (21) 22 (alkuun) Nopeuttaaksesi FO2 -arvon muokkausta, paina D -näppäintä ja pidä sitä painettuna 1-2 sekunnin ajan. FO2 -mittari pysähtyy hetkellisesti 32% ja 99% kun D-näppäintä käytetään nopeasti eteenpäin siirtymiseen. Oletustilassa oltaessa (aktivoituu kun päivämäärä muuttuu FO2 -arvon ollessa 22% tai korkeampi), FO2 -mittari näyttää. Paina oletustilassa D -näppäintä kutsuaksesi ilma-asetusta. Kun FO2 on asetettu mihin tahansa 22% ja 99% välillä olevaan prosenttiarvoon, NX -merkki syttyy kun sukellustietokone on kellonaika-, hälytys-, kaksoisaika-, sukellusten suunnittelu- tai sukellustilassa. Jos FO2 on asetettu oletustilaan, NX -merkki vilkkuu edellä mainituissa tiloissa. b) USF -asetuksen muokkaus USF -asetus siirtää tilaa 0 ja 1 välillä joka kerta kun D -näppäintä painetaan. (Oletusasetus on 0.) D -näppäimen painaminen ja painettuna pitäminen ei nopeuta USF -asetuksien muokkaamista. c) Pt -asetuksen muokkaus Pt -asetus siirtää tilaa 30 ja 15 välillä joka kerta kun D -näppäintä painetaan. (Oletusasetus on 30.) D -näppäimen painaminen ja painettuna pitäminen ei nopeuta Pt - asetuksien muuttamista. (3) PO2 MAKSIMISYVYYDEN NÄYTTÖTOIMINTO Näyttää maksimisyvyyden, jossa PO2 jää alle 1.4 FO2 -asetuksessa. Kun FO2 on asetettu oletustilaan, palkit ilmestyvät FO2 -segmenttiin Kun se on asetettu ilmaan, näyttö ei ilmesty SUKELLUSLOKIKIRJATILA Tila, jossa tiedot näytetään ja tallennetaan jos sukeltaja pysyy vähintään kolme minuuttia 1.5 metrin syvyydessä tai syvemmällä. Tiedot tallennetaan peräkkäin joka kerta kun sukellus tehdään. Sukellustietokoneen muistiin mahtuu 30 sukelluksen tiedot. Saavutettaessa 30 sukelluksen raja, vanhin sukellus poistuu muistista, kun muistiin kirjautuu uusi sukellus Näyttö < Historianäyttö > < Näyttö 1 > Kokonaissukellusaika (tunnit) Tilan ominaisuuden osoitin Sukellusten kokonaislukumäärä Sukelluksen päättymisaika FO2 Happikertymän mittari Yksikön osoitin Kokonaissukellusaika Sukellus nro. Korkeusluokka < Näyttö 2 > < Näyttö 3 > < Kun tiedot puuttuvat > Enimmäissyvyys Sukellusaika Alin lämpötila Näyttöpalkki Lokinumero Sukelluksen alkamisaika Sukelluksen päivämäärä Tilan osoitin Varoitus Keskimääräinen syvyys SUOMI 311

17 Näppäinten toiminnot Tila Näppäimen painallus Sukelluslokikirja *1 Sukellusten välinen pintaaika Ei lokikirjatietoja alle 10 min. A -näppäin PC:n siirtotilaan Kellonaikatilaan PC:n siirtotilaan Kellonaikatilaan näppäimen painamisen jälkeen B -näppäin C -näppäin Lisää lokikirjan numeroita C -näppäin painettuna ja Lisää lokikirjan pitämällä sitä painettuna numeroita (nopeasti eteenpäin näyttöön 1) D -näppäin Siirtää lokikirjan näyttöön 1 tai vähentää lokikirjan numeroita D -näppäin painettuna ja pitämällä sitä painettuna Vähentää lokikirjan numeroita (nopeasti eteenpäin näyttöön 1) Mitään näppäintä ei Kellonaikatilaan käytetty 2-3 minuuttiin E -näppäin: vesikontakti Sukellustilaan kytkin E -näppäin (kun (äänihälytys BLD havaitaan, korkeusluokkavirhe syntyy, tietokone on lukkiutunut etappipysähdysvirheestä tai toiminta-alueen ylityksestä aiheutuvaan tilaan) aktivoituu kun se on PÄÄLLÄ (ON)) *1 Historianäyttö (tai palkkinäyttö, jos tietoja ei ole) ilmestyy heti kun sukelluslokikirjatilaan päästään Sukelluslokikirjatilan toimintojen kuvaus (1) MUISTIN PALAUTUSTOIMINTO Näytölle ilmestyvät seuraavat tallennetut sukellushistoria- ja lokikirjatiedot: Muistiin kirjattujen sukellusten Veden alin lämpötila kokonaismäärä Kokonaissukellusaika Lokikirjan numero FO2 -pitoisuus PGT -taso sukelluksen lopussa Sukelluksen päivämäärä Happipitoisuusrajan osoitin sukelluksen lopussa Korkeusluokka sukelluksen alussa Etappisukelluksen varoitus Sukelluksien lukumäärä sinä Etappipysähdysvirheen varoitus päivänä Sukelluksen alkamisaika Nousunopeusdiagrammi ja varoitus Sukelluksen päättymisaika Varoitus toiminta-alueen ylityksestä Sukellusaika PO2 -varoitus Enimmäissyvyys OLI -varoitus Keskimääräinen syvyys Raja-arvot on näytetty alla olevassa taulukossa. Historialliset tiedot Lokitiedot Muistiin kirjattujen sukellusten kokonaislukumäärä Sukelluksen kokonaisaika :59 (h:m) Sukellusaika Enimmäissyvyys Keskimääräinen syvyys 599 minuuttia Veden alin lämpötila 99.9 m (328 ft) 99.9 m (328 ft) C ( F) OLI -taso Sukellusten FO2 lukumäärä %, oletusarvo Korkeusluokka 3 Lokinumero Sukellushistoria -ja lokikirjatiedot tallennetaan muistiin, jos sukeltaja sukeltaa 1.5 metriin (5 ft) tai syvemmälle ja pysyy siinä syvyydessä 3 minuutin ajan tai yli sukellustietokoneen ollessa sukellustilassa

18 SUKELLUSTIETOKONE NEMO SPORT Jos tallennettujen sukellusten kokonaislukumäärä ylittää 999 sukellusta, laskin siirtyy 999:stä 0:aan 1:een. (Toisin sanoen sukellus nro 1000 olisi nro 0, sukellus nro 1001 olisi nro 1, sukellus nro 2002 olisi 2 jne.) Jos tallennettujen sukellusten kokonaislukumäärä ylittää 999 tuntia ja 59 minuuttia, laskin siirtyy 999h 59 minuutista 0h00 minuuttiin 0h 01 minuuttiin. (Toisin sanoen tunti olisi 0h00min, 1000h ja 1 minuuttia olisi 0h01min; 2000h ja 2 minuuttia olisi 0h02 minuuttia jne.) Loki- ja profiilitiedot muodostavat sarjan. Enintään 30 lokitietoa/profiilia voidaan tallentaa muistiin. Kun 30 lokitiedon/profiilin raja ylitetään, vanhin lokitieto/profiili poistuu automaattisesti muistista. Vaikka 30 lokitiedon/profiilin rajaa ei olisi saavutettu, vanhin lokitieto/ profiili poistuu automaattisesti, kun muistissa ei ole enää tilaa. Sukellusten numerot tallennetaan muistiin 1:stä 10:een. 11. sukellus tallennetaan numerolla 1. Historianäyttö ilmestyy aina ensimmäiseksi kun sukelluslokikirjatilaan päästään. Jos D -näppäintä painetaan, viimeisimmät muistiin tallennetut tiedot (suurimmalla luvulla tallennetut) ilmestyvät näytölle Jos muistissa on esimerkiksi 1-13 lokitietoa, historianäyttö ilmestyy ensimmäiseksi ja lokitieto 13-1 ilmestyy kun D -näppäintä painetaan. Paina C-näppäintä muuttaaksesi lokitietojen näyttöä. (vanhin) (uusin) historianäyttö Jos D -näppäintä painetaan näytön 2 tai 3 ollessa esillä, sukellustietokone siirtyy kyseisen lokitiedon näyttöön nro 1. Jos näyttö 1 on esillä, sukellustietokone siirtyy seuraavaksi vanhimpaan lokitietoon (seuraavaksi pienin lokinumero). - Esim. 1) Jos lokinumero 5:n näyttö 2 on esillä, sukellustietokone menettelee seuraavalla tavalla: Esim. 2) Jos lokinumero 17 näyttö 3 on esillä, sukellustietokone menettelee seuraavalla tavalla: Lokikirja ei ala alusta vaan liikkuu edestakaisin seuraavalla tavalla: historianäyttö uusimmat vanhimmat Paina ja pidä C - tai D -näppäintä painettuna siirtyäksesi nopeasti eteenpäin jokaisen lokikirjan 1. näyttöön. C -näppäimen pitäminen painettuna: historianäyttö D -näppäimen pitäminen painettuna: historianäyttö Jos lokitietoja ei ole tallennettu, palkkinäyttö ilmestyy kun sukelluslokitilaan mennään. Kun palkkinäyttö ilmestyy, historian tyhjennystilaan ei pääse. Jos FO2 on asetettu oletustilaan, näytölle ilmestyy - - % ja NX -merkki vilkkuu. Hälytysmerkit Seuraavat varoitukset ilmestyvät lokikirjaan jos ne on tallennettu sukellustilaan: Nousunopeuden varoitus. Jos nousunopeuden varoitus tapahtuu sukelluksen aikana ja nousunopeuden varoitus on tallennettu muistiin, SLOW-merkki syttyy. Etappisukelluksen varoitus. Jos etappisukellus on kirjattu vaikka kerran, etappisukelluksen varoitus on tallennettu muistiin ja DECO -merkki syttyy kun lokitieto ilmestyy näytölle. Etappipysähdysvirheen varoitus Jos etappipysähdysvirhe on syntynyt vaikka kerran, etappipysähdysvirheen varoitus on tallennettu muistiin ja DECO -merkki vilkkuu kun lokitieto ilmestyy näytölle. Varoitus toiminta-alueen ylityksestä Jos sukeltaja sukeltaa alle arviointirajojen, toiminta-alueen ylityksestä syntyvä varoitus tallennetaan muistiin ja näytön segmentti vilkkuu kun lokitieto ilmestyy näytölle. PO2 -varoitus Jos PO2 -varoitus annetaan vaikka kerran, a PO2 -varoitus tallennetaan muistiin ja PO2 -merkki vilkkuu kun lokitieto ilmestyy näytölle. OLI -varoitus. Jos OLI -arvo saavuttaa 8 vaikka kerran, OLI -varoitus tallennetaan muistiin ja OLI -merkki vilkkuu kun lokitieto ilmestyy näytölle. (Kun OLI -arvo on 0, OLI -merkki ei ilmesty.) SUOMI 313

19 SLOW -merkki syttyy < Nousunopeuden varoitus> < Etappisukellus > DECO -merkki syttyy PC:N SIIRTOTILA Tila, jossa sukellustietokoneen tietoja voidaan siirtää PC:n ja sukellustietokoneen välillä. PC:n siirtotilaan ei pääse, jos sukellusten välinen pinta-aika on alle 10 minuuttia ja jos lokitietoja ei ole tallennettu. PC:n siirtotilassa ei mitata korkeusluokkaa eikä BLD:tä. < Etappipysähdysvirheen varoitus > < Varoitus toiminta-alueen ylittämisestä > DECO -merkki vilkkuu Näytön segmentit vilkkuvat Näyttö Tilan ominaisuuden osoitin Tilan osoitin < PO2 -varoitus > < OLI -varoitus > Näppäinten toiminnot PO2 -merkki vilkkuu OLI - pylväsdiagrammi vilkkuu Tila Näppäimen painallus A -näppäin B -näppäin PC siirto Kellonaikatilaan C -näppäin D -näppäin Mitään näppäintä ei painettu minuuttiin Kellonaikatilaan E -näppäin: vesikontakti kytkin PC:hen siirron päätyttyä Kellonaikatilaan PC:n siirtotilan toimintojen kuvaus (1) PC:N SIIRTOTOIMINTO Siirtää tietoja sukellustietokoneesta PC:hen tai PC:stä sukellustietokoneeseen. 314

20 SUKELLUSTIETOKONE NEMO SPORT SUKELLUSTILA Tila, joka osoittaa sukelluksen aikana syntyviä tiloja. Sukellustilaan kuuluvat suoranousutila, etappitila, turvapysähdystila ja toiminta-alueen ylittämisestä aiheutuva tila. Suoranousutila on tarkoitettu sukelluksille, jotka eivät ylitä suoranousurajaa. Etappisukellustila on tarkoitettu sukelluksille, jotka ylittävät suoranousurajan. Olemassa on kolme etappisukellustilaa: (1) etappisukellustila (siihen vedotaan, kun suoranousuraja on ylitetty ja se osoittaa syvyyttä, jossa etappipysähdyksen tekemistä vaaditaan); (2) etappipysähdyksen virhetila (siihen vedotaan, kun senhetkinen syvyys on osoitettuun etappipysähdyssyvyyteen nähden matalampi etappisukellustilassa); ja (3) etappipysähdysvirheestä aiheutuva lukitustila (siihen vedotaan, kun sukellusten välinen pinta-aika on ylittänyt 10 minuuttia sukeltajan ollessa 1.4m syvyydessä tai matalammalla kun tietokone on etappipysähdyksen virhetilassa. Tämä tila lukittuu samaan aikaan, kun lokitiedot viimeistellään.) Turvapysähdys on tila, jossa sukeltajaa kehotetaan tekemään 3 minuutin turvapysähdys jos hän nousee 6.0m syvyyteen tai alle 10m syvyydessä tai yli tehdyn sukelluksen jälkeen. Pysähdysaika lasketaan 6.0m ja 1.5m välillä. Jos sukeltaja laskeutuu pysähdysajan aikana uudelleen 6.1m syvyyteen tai yli, pysähdysajan laskenta keskeytyy tilapäisesti. Jos sukeltaja laskeutuu uudelleen 10m syvyyteen tai yli, turvapysähdyksen laskin nollautuu. Tarjolla on kaksi pyyntönäyttöä: Sukelluspyyntö A, joka näyttää nykyisen ajan, FO2:n, ja USF:n; ja sukelluspyyntö C, joka näyttää enimmäissyvyyden, nykyisen vedenlämpötilan ja sukellusajan. Sukelluspyyntö A ilmestyy näytölle kun A -näppäintä painetaan. Sukelluspyyntö C ilmestyy näytölle kun C -näppäintä painetaan Näyttö < Suoranoususukellustila > < Turvapysähdystila > Nykyinen syvyys Suoranousuraja NITROX -merkki Vilkkuu Nykyinen syvyys Happikertymän mittari Nousunopeuden diagrammi PO2 -osoitin Sukellusaika Turvapysähdysaika Etappisukelluksen varoitusmerkki Nykyinen syvyys Happikertymän mittari Nykyinen aika FO2 < Syväpysähdystila > < Etappisukellustila > Nykyinen syvyys Etappipysähdyksen syvyys < Sukelluspyyntö A > < Sukelluspyyntö C > Enimmäissyvyys USF Näppäinten toiminnot Nousunopeuden diagrammi PO2 -näyttö Kokonaisnousuaika Etappipysähdyksen aika Vilkkuu Sukellusaika Nykyinen vedenlämpötila Tila Näppäimen painallus Suoranoususukellustila Etappisukellustila, etappipysähdysvirhetila A -näppäin painettuna ja Sukelluspyyntö A ja pitämällä sitä painettuna taustavalo päällä B -näppäin C -näppäin painettuna ja Sukelluspyyntö C ja pitämällä sitä painettuna taustavalo päällä D -näppäin Taustavalo päällä 1.4m syvyys tai alle Kellonaikatilaan havaittu Kytke POIS PÄÄLTÄ (OFF) 1,5m syvyys tai yli havaittu Kytke POIS PÄÄLTÄ (OFF) (pysyy sukellustilassa) SUOMI 315

21 Sukellustilan toimintojen kuvaus < KAIKILLE TILOILLE YHTEISET TOIMINNOT> (1) EL -TAUSTAVALO -TOIMINTO Sukellustilassa A -, C -tai D -näppäimen painallus saa aikaan taustavalon syttymisen 2-3 sekunniksi. (A -ja C -näppäimet kutsuvat sillä hetkellä myös pyyntönäyttöä.) Jatkuvasti painettuja ja painettuina pidettyjä näppäimiä ei huomioida. (Taustavalo valaisee 2-3 sekuntia näppäimen ensimmäisen painalluksen jälkeen.) D -näppäimen antama syöttö jätetään huomioimatta kun taustavalo on päällä. (Taustavalo sammuu 2-3 sekuntia näppäimen kertapainalluksen jälkeen.) Jos A -tai C -näppäintä painetaan taustavalon ollessa päällä, pyydetty toimenpide suoritetaan, mutta taustavalo jää palamaan 2-3 sekunnin ajaksi siitä hetkestä lähtien, jolloin se sytytettiin ensimmäistä kertaa päälle. (2) SYVYYDENMITTAUSTOIMINTO Mittaa syvyyttä A/D-muuntimella ja laskee ja näyttää syvyysarvon mittauksen perusteella. Mittausväli: 1 s. Mittausalue: 0.0m 99.9m Mittauksen käynnistys: E -näppäimestä PÄÄLLÄ (ON) -havainto Mittauksen pysäytys: E -näppäimestä POIS PÄÄLTÄ (OFF)- havainto Näyttöyksiköt: 0.1m (1 ft) Poikkeava näyttö: kun syvyydenmittaus ylittää 99.9m, numeroiden sijasta näyttöön tulee palkit seuraavaan tapaan:. m ( ft) (3) SUKELLUSAJAN MITTAUSTOIMINTO Tämä toiminto mittaa sukellusaikaa syvyyden mittauksen aikana. Mittausalue: min. Mittauksen käynnistys: alkaa, kun 1.5m tai yli syvyys havaitaan Mittauksen pysäytys: laskenta jatkuu, kunnes lokitiedot viimeistellään 10 minuutin sukellusten välisen pinta-ajan kuluttua umpeen. 3 minuutin tai yli sukellusaikaa pidetään sukelluksena ja sukellusnumeroa lisätään yhdellä. Tässä vaiheessa lokitiedot voidaan tallentaa muistiin. (Jos 600 minuuttia kuluu umpeen, vieden siten sukellustietokoneen toimintaalueen ulkopuolelle, sukellusten kokonaisaika tallennetaan historiaan 600 minuuttina.) Mitään alle 3 minuutin sukellukseen kuuluvaa lokitietoa ei tallenneta. (4) KESKIMÄÄRÄISEN SYVYYDEN LASKENTATOIMINTO. Tämä toiminto laskee keskimääräisen syvyyden sukellustilassa. Keskimääräinen syvyys näytetään vain sukelluslokitilassa. Jos keskimääräinen syvyys ylittää 99.9m (määrätään käyttämällä metrejä), palkkinäyttö ilmestyy sukelluslokitilan näyttöön. (5) ENIMMÄISSYVYYDEN MUISTITOIMINTO Sukelluksen alusta lähtien saavutettu enimmäissyvyys tallennetaan muistiin ja näytetään sukelluspyyntö C:ssä. Sukelluksen viimeistelyn yhteydessä saavutettu enimmäissyvyys tallennetaan muistiin ja näytetään sukelluslokitilassa. Jos enimmäissyvyys ylittää 99.9m, palkkinäyttö ilmestyy. (6) HAPPIKERTYMÄMERKINNÄN PYLVÄSDIAGRAMMI NÄYTTÖTOIMINNOSSA Happikertymämerkinnän (OLI) arvo näytetään pylväsdiagrammin avulla. Pylväsdiagrammissa on 1-8 palkkia (7) PO2 -MERKINNÄN TOIMINTO Näyttää PO2:n tason. PO2 -merkintä ilmestyy ainoastaan jos FO2:n asetus on 22% tai korkeampi (nitrox). Kun FO2 -asetus on ilma, näyttö ei ilmesty. Näyttö ilmestyy 1.5m tai yli syvyydessä ja poistuu 1.4m syvyydessä tai alle. 316

22 SUKELLUSTIETOKONE NEMO SPORT (8) VEDENLÄMPÖTILAN MITTAUSTOIMINTO Mittaa veden lämpötilaa. Näyttö ilmestyy sukelluspyyntö C:ssä. Mittausväli: 1 min Näytön mittausalue: C ( F) Näyttöyksiköt: 0.1 C (1 F) Poikkeava näyttö: Lo ilmestyy, jos alle 5 C lämpötila havaitaan. Hi ilmestyy, jos yli 45 C lämpötila havaitaan. (9) ALIMMAN VEDENLÄMPÖTILAN MUISTITOIMINTO Sukelluksen viimeistelyn aikana saavutettu alin vedenlämpötila tallennetaan muistiin ja näytetään sukelluslokitilassa. (10) NOUSUNOPEUSDIAGRAMMI JA NOUSUNOPEUSVIRHEEN VAROITUSTOIMINTO Nousunopeusdiagrammi ilmestyy näytölle. ei Nousunopeus (m/min): yli 10 (varoitus) Nousunopeuden varoitus osoitetaan senhetkisen syvyyslukeman vilkkumisella 6 sekunnin ajan ja SLOW -merkillä. Äänihälytys soi 3 sekunnin ajan jokaista varoitusta kohden. Jos nousunopeuden varoitus poistuu, SLOW -merkki katoaa. Enimmäisnousunopeuden diagrammi tallennetaan lokitietona. (11) LOKI-, HISTORIA- JA PROFIILIMUISTITOIMINTO Profiilimuisti voidaan luoda jokaiselle sukellukselle, korkeintaan 600 minuuttiin asti. (Jos yhden sukelluksen sukellusaika ylittää 600 minuuttia, siirtyen siten yli mitattavien rajojen, sukellusten kokonaisaika tallennetaan historiaan 600 minuuttina.) Jos tallennettujen sukellusten kokonaislukumäärä ylittää 999 sukellusta, laskin pyörähtää 999:stä takaisin 0:aan 1:een... ja tiedot tallennetaan. Jos tallennettujen sukellusten kokonaislukumäärä ylittää 999 tuntia ja 59 minuuttia, laskin pyörähtää 999h 59 minuutista 0h00 minuuttiin 0h 01 minuuttiin. ja tiedot tallennetaan (12) VAROITUS TOIMINTA-ALUEEN YLITYKSESTÄ (ETAPPIPYSÄHDYSTILAAN KUULUVAT VAROITUKSET MUKAAN LUKIEN) Seuraavat tilanteet ylittävät sukellustietokoneella mitattavan alueen ja aiheuttavat toiminta-alueen ylityksestä varoittavan näytön ilmestymisen ja äänihälytyksen. (1) Syvyys ylittää 99.9m mittausrajan palkit ilmestyvät syvyysmittariin (2) Sukellusaika ylittää 599 minuutin mittausrajan palkit ilmestyvät sukellusajan näyttöön. (3) Etappi tulee tarpeelliseksi syvyyksissä, joissa etappipysähdyksen syvyys ylittää 30m (100ft) näytölle ilmestyy etappipysähdyksen syvyys (4) Etappipysähdysaika osoitetussa etappipysähdyssyvyydessä etappisukelluksen aikana ylittää 99 minuuttia tai kokonaisnousuaika ylittää 99 minuuttia palkit ilmestyvät jokaiseen aikanäyttöön Toiminta-alueen ylittäminen saa aikaan näytön kaikkien segmenttien vilkkumisen Heti kun toiminta-alueen ylittävä numeerinen arvo palaa mittausalueen sisäpuolelle, palkit poistuvat ja mitattu arvo osoitetaan. Äänimerkki soi kun varoitus annetaan ja näytön segmentti jatkaa vilkkumista kunnes sukellusten välinen 48 tunnin pinta-aika on kulunut umpeen. Varoitukset toiminta-alueen ylityksestä tallennetaan muistiin kun ne ilmestyvät. Jos E -näppäin siirtyy OFF -asentoon 1.4 metrin syvyydessä tai alle, sukellustilaan ei pääse vaikka E -näppäin siirtyy takaisin ON -asentoon. (Äänihälytys ilmoittaa, että sukellustilaan pääsy on kielletty.) Joka tapauksessa jos C -ja D -näppäintä painetaan ja pidetään painettuina samanaikaisesti noin 15 sekunnin ajan kellonaikatilassa E -näppäimen ollessa OFF -asennossa ja syvyyden ollessa 1.4m tai alle, lukitustila nollataan ja sama prosessi, joka suoritetaan kun sukellusten välinen 48 tunnin pinta-aika on kulunut umpeen käydään läpi. (Tämä nollaustoimenpide toimii myös vaikka pinta-aika olisi alle 10 minuuttia). SUOMI 317
