Muutokset 3D-Win ohjelmiston versiossa 6.1

Transkriptio

1 Muutokset 3D-Win ohjelmiston versiossa 6.1 Seuraaville sivuille on koottu tärkeimmät muutokset ja lisäykset versioissa 6.1. Tarkempi lista muutoksista löytyy kotisivuiltamme tiedostosta Muutokset_3D-Win_61.txt sekä 3D-Forumilta Sivulla 11 on kerrottu tärkeimmät muutokset 6-versiossa. Lue huolellisesti, jos olet vasta nyt ottamassa käyttöön tätä versiota. Muutokset 3D-Win ohjelmiston versiossa Yleistä - 3D-Win on yhteensopiva Windows10-käyttöjärjestelmän kanssa. - Versio 6.2 ilmestyy käyttäjäpäivien jälkeen (lokakuun loppu). 1.2 Formaatit 1. CAD-muuntimet (dwg ja dgn) - Lisätty CAD-muuntimiin asetus kirjoittamaan tasonimeen koodi ennen selitysosaa. - Oletuksena: Layer = 141 Description = Ojanpohja - Käytä koodin selitysosaa: Layer = Ojanpohja (141) Description = Koodi ennen selitystä: Layer = 141 (Ojanpohja) Description = DWG-muunnin - Tuntemattomia objekteja (proxy) sisältämät tiedostot yritetään lukea uudestaan korjausmoodissa. Käyttäjä saa varoituksen: Kaikkia kohteita ei ehkä saada luettua. - Korjattu DWG-tiedostojen HATCH-rasterointien ja SOLID-elementtien lukua alueina ilman räjäytystä. 3. Tekla-kairausformaatti - Lukeminen tarkistaa T1- ja T4-kentät ja varoittaa niiden mahdollisesta vaihtumisesta. Jotkut järjestelmät kirjoittavat kentät päinvastaisessa järjestyksessä. 4. Trimble TTM-maastomalli - Trimble TTM-mallin kirjoitus käyttää päätettä ttm ja etsii muunnosohjelmaa oletuksena [user]- hakemistosta, jonne käyttäjä voi kopioida tarvittavat exe-tiedostot omilla oikeuksillaan. 5. Excel-kirjoitus - Excel-formaatin määrittelyssä voidaan antaa myös kaavoja: - Jos vakiotekstin alussa on merkki '=', teksti käsitellään kaavana ("=A1+B1"). - Merkki '#' kaavan sisällä korvataan rivinumerolla ("=A#+B#"). - Kentän leveys- ja desimaalimääritykset toimivat myös kaavoilla ("=A#+B#"@14%.4). 6. LAS-luku - LAS-muuntimen uusi erikoisasetus ColorGrid lukee RGBvärin pisteille ja maalaa ne keskimääräisellä ruutukoolla.

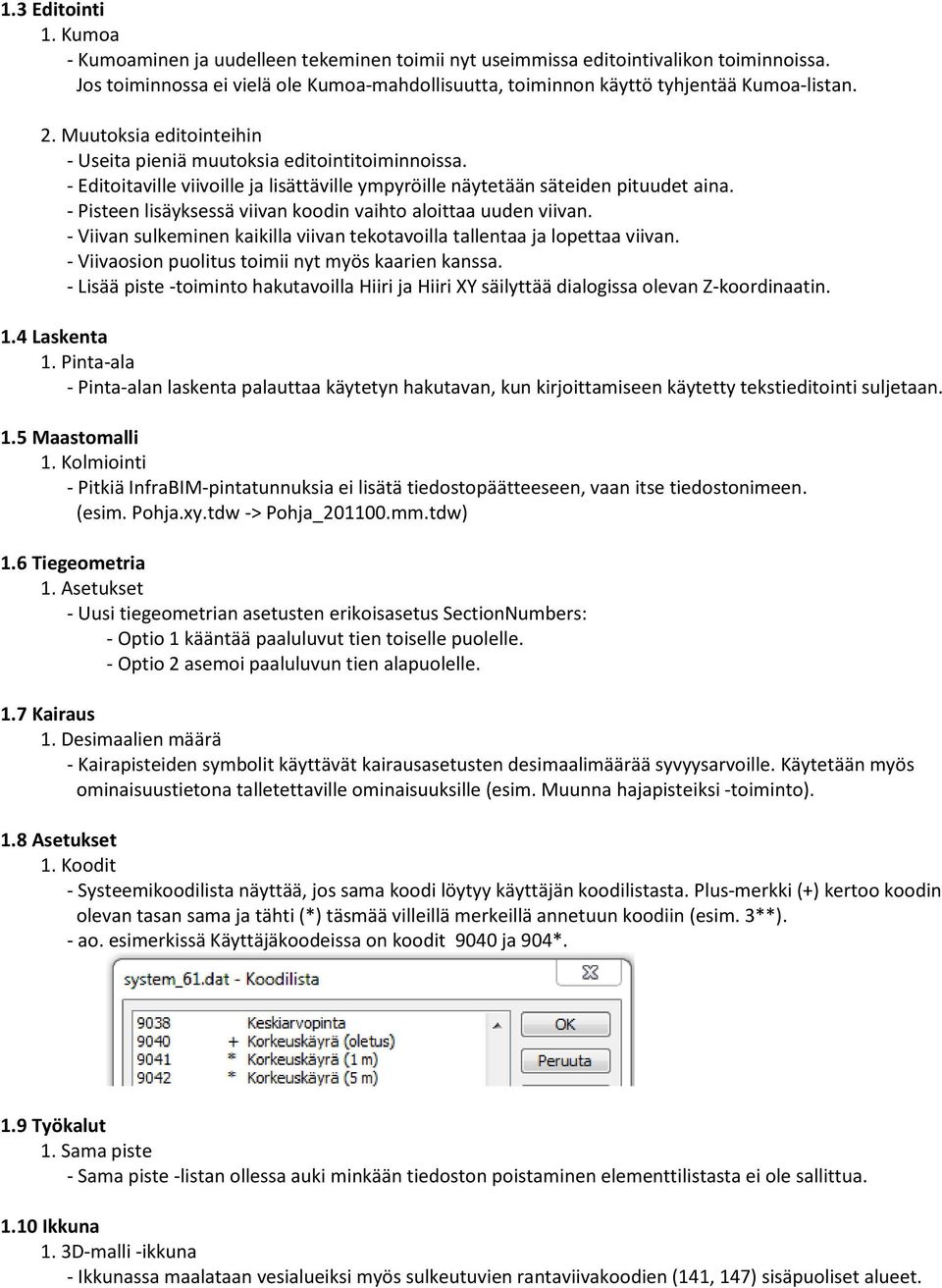

2 1.3 Editointi 1. Kumoa - Kumoaminen ja uudelleen tekeminen toimii nyt useimmissa editointivalikon toiminnoissa. Jos toiminnossa ei vielä ole Kumoa-mahdollisuutta, toiminnon käyttö tyhjentää Kumoa-listan. 2. Muutoksia editointeihin - Useita pieniä muutoksia editointitoiminnoissa. - Editoitaville viivoille ja lisättäville ympyröille näytetään säteiden pituudet aina. - Pisteen lisäyksessä viivan koodin vaihto aloittaa uuden viivan. - Viivan sulkeminen kaikilla viivan tekotavoilla tallentaa ja lopettaa viivan. - Viivaosion puolitus toimii nyt myös kaarien kanssa. - Lisää piste -toiminto hakutavoilla Hiiri ja Hiiri XY säilyttää dialogissa olevan Z-koordinaatin. 1.4 Laskenta 1. Pinta-ala - Pinta-alan laskenta palauttaa käytetyn hakutavan, kun kirjoittamiseen käytetty tekstieditointi suljetaan. 1.5 Maastomalli 1. Kolmiointi - Pitkiä InfraBIM-pintatunnuksia ei lisätä tiedostopäätteeseen, vaan itse tiedostonimeen. (esim. Pohja.xy.tdw -> Pohja_ mm.tdw) 1.6 Tiegeometria 1. Asetukset - Uusi tiegeometrian asetusten erikoisasetus SectionNumbers: - Optio 1 kääntää paaluluvut tien toiselle puolelle. - Optio 2 asemoi paaluluvun tien alapuolelle. 1.7 Kairaus 1. Desimaalien määrä - Kairapisteiden symbolit käyttävät kairausasetusten desimaalimäärää syvyysarvoille. Käytetään myös ominaisuustietona talletettaville ominaisuuksille (esim. Muunna hajapisteiksi -toiminto). 1.8 Asetukset 1. Koodit - Systeemikoodilista näyttää, jos sama koodi löytyy käyttäjän koodilistasta. Plus-merkki (+) kertoo koodin olevan tasan sama ja tähti (*) täsmää villeillä merkeillä annetuun koodiin (esim. 3**). - ao. esimerkissä Käyttäjäkoodeissa on koodit 9040 ja 904*. 1.9 Työkalut 1. Sama piste - Sama piste -listan ollessa auki minkään tiedoston poistaminen elementtilistasta ei ole sallittua Ikkuna 1. 3D-malli -ikkuna - Ikkunassa maalataan vesialueiksi myös sulkeutuvien rantaviivakoodien (141, 147) sisäpuoliset alueet.

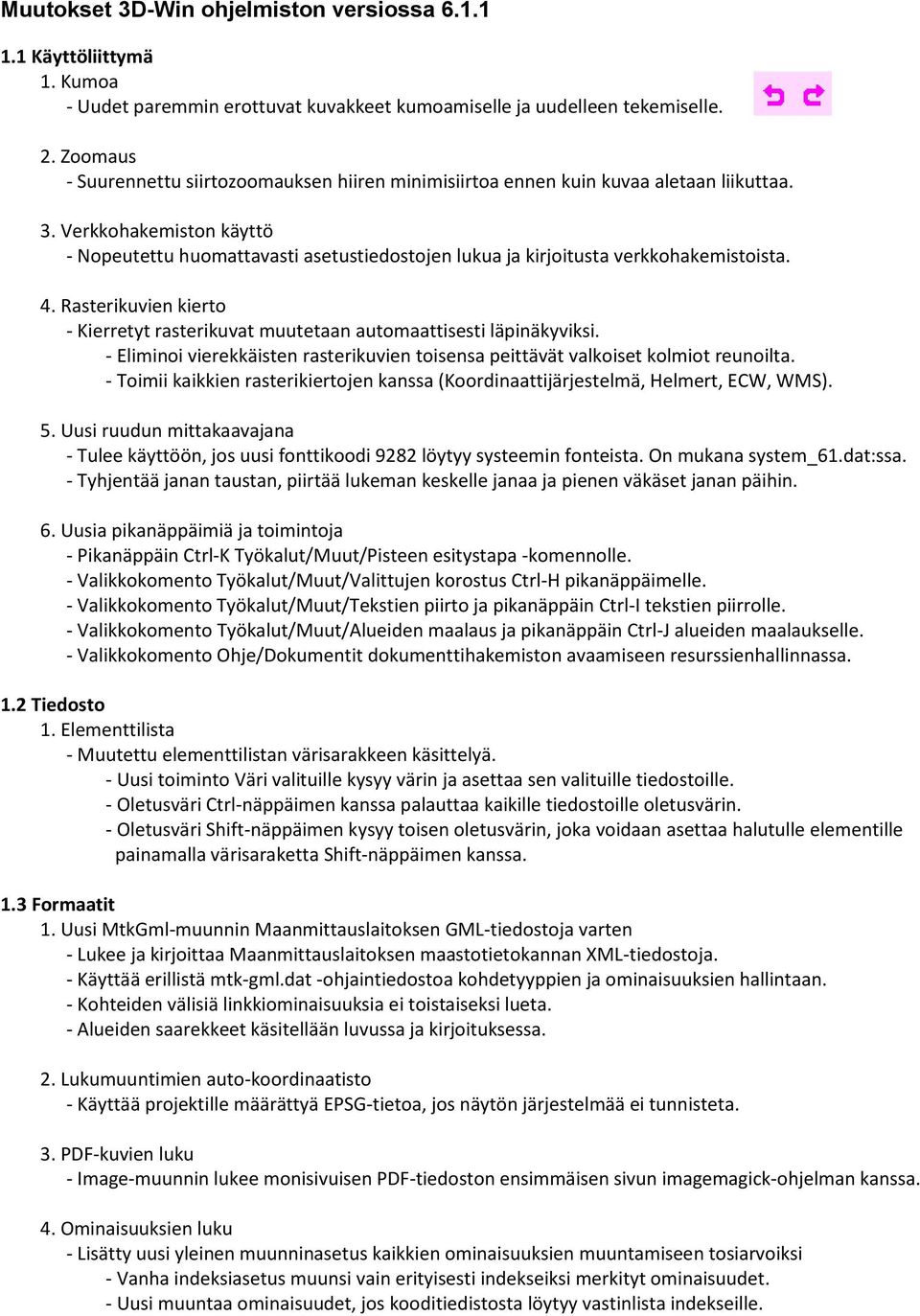

3 Muutokset 3D-Win ohjelmiston versiossa Käyttöliittymä 1. Kumoa - Uudet paremmin erottuvat kuvakkeet kumoamiselle ja uudelleen tekemiselle. 2. Zoomaus - Suurennettu siirtozoomauksen hiiren minimisiirtoa ennen kuin kuvaa aletaan liikuttaa. 3. Verkkohakemiston käyttö - Nopeutettu huomattavasti asetustiedostojen lukua ja kirjoitusta verkkohakemistoista. 4. Rasterikuvien kierto - Kierretyt rasterikuvat muutetaan automaattisesti läpinäkyviksi. - Eliminoi vierekkäisten rasterikuvien toisensa peittävät valkoiset kolmiot reunoilta. - Toimii kaikkien rasterikiertojen kanssa (Koordinaattijärjestelmä, Helmert, ECW, WMS). 5. Uusi ruudun mittakaavajana - Tulee käyttöön, jos uusi fonttikoodi 9282 löytyy systeemin fonteista. On mukana system_61.dat:ssa. - Tyhjentää janan taustan, piirtää lukeman keskelle janaa ja pienen väkäset janan päihin. 6. Uusia pikanäppäimiä ja toimintoja - Pikanäppäin Ctrl-K Työkalut/Muut/Pisteen esitystapa -komennolle. - Valikkokomento Työkalut/Muut/Valittujen korostus Ctrl-H pikanäppäimelle. - Valikkokomento Työkalut/Muut/Tekstien piirto ja pikanäppäin Ctrl-I tekstien piirrolle. - Valikkokomento Työkalut/Muut/Alueiden maalaus ja pikanäppäin Ctrl-J alueiden maalaukselle. - Valikkokomento Ohje/Dokumentit dokumenttihakemiston avaamiseen resurssienhallinnassa. 1.2 Tiedosto 1. Elementtilista - Muutettu elementtilistan värisarakkeen käsittelyä. - Uusi toiminto Väri valituille kysyy värin ja asettaa sen valituille tiedostoille. - Oletusväri Ctrl-näppäimen kanssa palauttaa kaikille tiedostoille oletusvärin. - Oletusväri Shift-näppäimen kysyy toisen oletusvärin, joka voidaan asettaa halutulle elementille painamalla värisaraketta Shift-näppäimen kanssa. 1.3 Formaatit 1. Uusi MtkGml-muunnin Maanmittauslaitoksen GML-tiedostoja varten - Lukee ja kirjoittaa Maanmittauslaitoksen maastotietokannan XML-tiedostoja. - Käyttää erillistä mtk-gml.dat -ohjaintiedostoa kohdetyyppien ja ominaisuuksien hallintaan. - Kohteiden välisiä linkkiominaisuuksia ei toistaiseksi lueta. - Alueiden saarekkeet käsitellään luvussa ja kirjoituksessa. 2. Lukumuuntimien auto-koordinaatisto - Käyttää projektille määrättyä EPSG-tietoa, jos näytön järjestelmää ei tunnisteta. 3. PDF-kuvien luku - Image-muunnin lukee monisivuisen PDF-tiedoston ensimmäisen sivun imagemagick-ohjelman kanssa. 4. Ominaisuuksien luku - Lisätty uusi yleinen muunninasetus kaikkien ominaisuuksien muuntamiseen tosiarvoiksi - Vanha indeksiasetus muunsi vain erityisesti indekseiksi merkityt ominaisuudet. - Uusi muuntaa ominaisuudet, jos kooditiedistosta löytyy vastinlista indekseille.

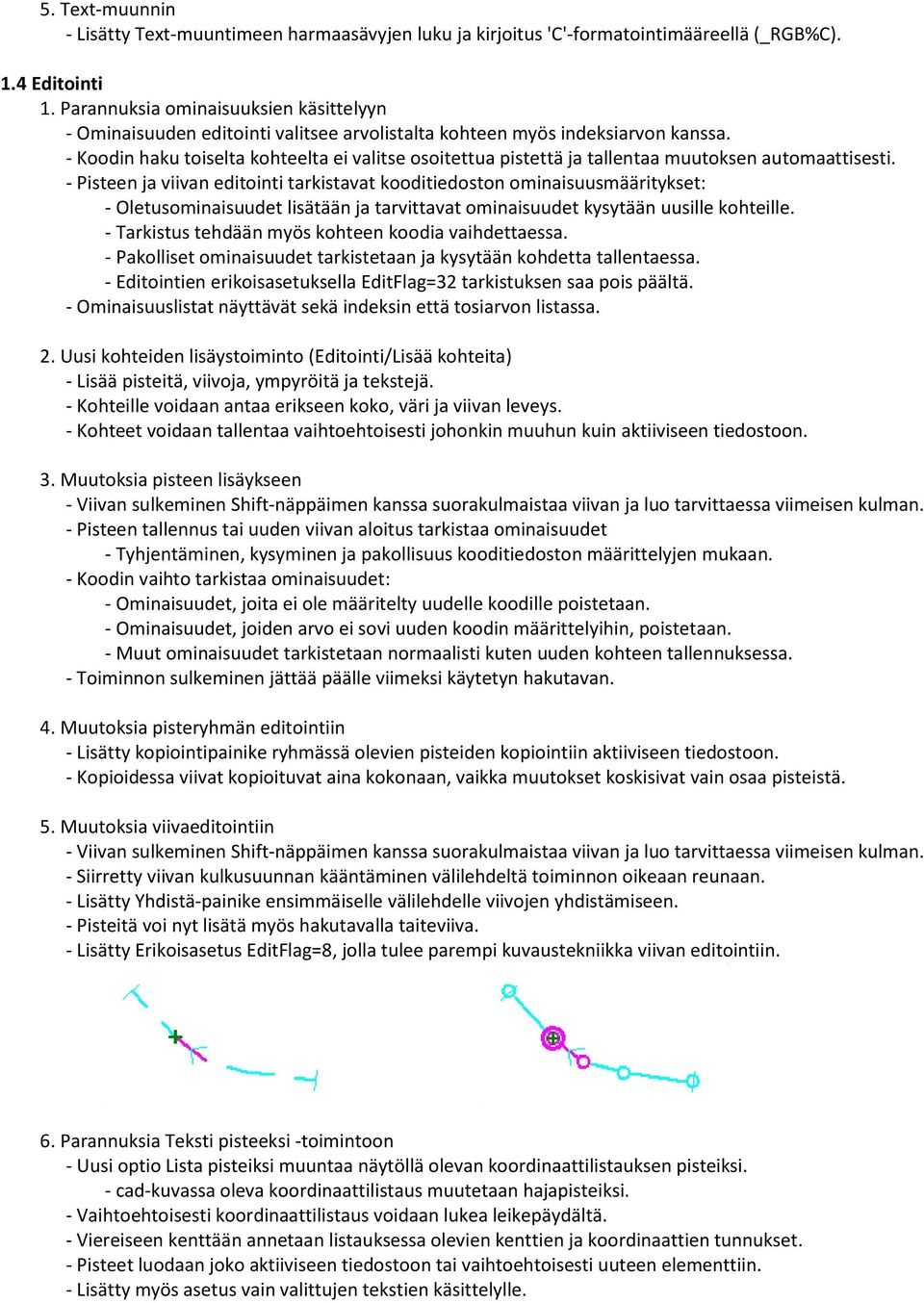

4 5. Text-muunnin - Lisätty Text-muuntimeen harmaasävyjen luku ja kirjoitus 'C'-formatointimääreellä (_RGB%C). 1.4 Editointi 1. Parannuksia ominaisuuksien käsittelyyn - Ominaisuuden editointi valitsee arvolistalta kohteen myös indeksiarvon kanssa. - Koodin haku toiselta kohteelta ei valitse osoitettua pistettä ja tallentaa muutoksen automaattisesti. - Pisteen ja viivan editointi tarkistavat kooditiedoston ominaisuusmääritykset: - Oletusominaisuudet lisätään ja tarvittavat ominaisuudet kysytään uusille kohteille. - Tarkistus tehdään myös kohteen koodia vaihdettaessa. - Pakolliset ominaisuudet tarkistetaan ja kysytään kohdetta tallentaessa. - Editointien erikoisasetuksella EditFlag=32 tarkistuksen saa pois päältä. - Ominaisuuslistat näyttävät sekä indeksin että tosiarvon listassa. 2. Uusi kohteiden lisäystoiminto (Editointi/Lisää kohteita) - Lisää pisteitä, viivoja, ympyröitä ja tekstejä. - Kohteille voidaan antaa erikseen koko, väri ja viivan leveys. - Kohteet voidaan tallentaa vaihtoehtoisesti johonkin muuhun kuin aktiiviseen tiedostoon. 3. Muutoksia pisteen lisäykseen - Viivan sulkeminen Shift-näppäimen kanssa suorakulmaistaa viivan ja luo tarvittaessa viimeisen kulman. - Pisteen tallennus tai uuden viivan aloitus tarkistaa ominaisuudet - Tyhjentäminen, kysyminen ja pakollisuus kooditiedoston määrittelyjen mukaan. - Koodin vaihto tarkistaa ominaisuudet: - Ominaisuudet, joita ei ole määritelty uudelle koodille poistetaan. - Ominaisuudet, joiden arvo ei sovi uuden koodin määrittelyihin, poistetaan. - Muut ominaisuudet tarkistetaan normaalisti kuten uuden kohteen tallennuksessa. - Toiminnon sulkeminen jättää päälle viimeksi käytetyn hakutavan. 4. Muutoksia pisteryhmän editointiin - Lisätty kopiointipainike ryhmässä olevien pisteiden kopiointiin aktiiviseen tiedostoon. - Kopioidessa viivat kopioituvat aina kokonaan, vaikka muutokset koskisivat vain osaa pisteistä. 5. Muutoksia viivaeditointiin - Viivan sulkeminen Shift-näppäimen kanssa suorakulmaistaa viivan ja luo tarvittaessa viimeisen kulman. - Siirretty viivan kulkusuunnan kääntäminen välilehdeltä toiminnon oikeaan reunaan. - Lisätty Yhdistä-painike ensimmäiselle välilehdelle viivojen yhdistämiseen. - Pisteitä voi nyt lisätä myös hakutavalla taiteviiva. - Lisätty Erikoisasetus EditFlag=8, jolla tulee parempi kuvaustekniikka viivan editointiin. 6. Parannuksia Teksti pisteeksi -toimintoon - Uusi optio Lista pisteiksi muuntaa näytöllä olevan koordinaattilistauksen pisteiksi. - cad-kuvassa oleva koordinaattilistaus muutetaan hajapisteiksi. - Vaihtoehtoisesti koordinaattilistaus voidaan lukea leikepäydältä. - Viereiseen kenttään annetaan listauksessa olevien kenttien ja koordinaattien tunnukset. - Pisteet luodaan joko aktiiviseen tiedostoon tai vaihtoehtoisesti uuteen elementtiin. - Lisätty myös asetus vain valittujen tekstien käsittelylle.

5 7. CAD-tulkkaus - Lisätty ympyröiden keskipisteiden laskenta. 1.5 Laskenta 1. Muutoksia tarkemittaukseen - Lisätty laskentaan seinätarke ja optio kahden pisteen referenssilinjalle. - Lisätty asetuksiin erilliset XY- ja Z-asetukset eri asetussettien hallintaan. - Lisätty optiot tarketekstin näyttämiselle nuolen värillä ja tunnukselle arvon edessä. - Lisätty asetus vain raja-arvot ylittävien tarkkeiden näyttämiselle. 1.6 Maastomalli 1. Muutoksia maastomallin editointiin - Mallin kolmioiden piilotus ei salli piilotusta kolmion nurkkapistettä osoittamalla. - Pisteiden poisto ja lisääminen malliin ovat nyt eri toimintoja ja molemmat käyttävät Alt-näppäintä. - Pisteiden poisto mallista hakutavalla hiiri hakee aktiivisen mallin lähimmän pisteen. 2. Korkeus mallista - Mallin korkeuden erikoisasetukseen OriginalHeight voidaan antaa ominaisuus, johon alkuperäinen korko tallennetaan. - Kaikki mallit -optio hakee päällekkäisistä malleista Z-koordinaattia lähimmän. 3. Korkeuskäyrät - Lisätty korkeuskäyrien tekstien luontiin asetus sijoittamaan tekstit käyrän keskelle. 1.7 Kairaus 1. Valitse kairaukset - Lisätty kairausvalikkoon uusi toiminto kairausten valintaan maalajien ja päättymistavan mukaan. 1.8 Asetukset 1. Muutoksia kooditiedoston käsittelyyn - Lisätty ominaisuuksien määrittelyyn uusia optioita: - Tyhjennä arvo -asetus tyhjentää ominaisuuden arvon uudelle kohteelle. - Kysy arvo -asetus kysyy uuden tai varmentaa vanhan arvon uudelle kohteelle. - Pakollinen -asetus pakottaa antamaan ominaisuudelle jonkin arvon. - Bitmap-aluerasterointien musta väri voidaan vaihtaa koodin editoinnin Alue-kohdan väriasetuksella. - Pinta-, koodi- ja fonttilistan lisäyspainikkeet Ctrl-näppäimen kanssa avaavat systeemilistan: - Valittu fontti tai koodi kopioidaan kooditiedoston listaan ja käytetään piirrossa. - Systeemilistoissa koodit, joilla on kopio, näytetän suluissa. 1.9 Työkalut 1. Uusi aputyökalu alueen täyttämiselle hajapisteillä - Asetuksina annetaan pisteiden koodi, välimatka ja etäisyys reunasta. - Täytölle voidaan antaa referenssisuunta ja se voidaan tehdä joko ruudukkona tai limittäin.

6 2. Hakutapa Suorakaide - Lisätty Käytä muuntimen sisäänluvussa -rasti, jolloin luettava tiedosto leikataan annetulla suorakaiteella Ikkuna 1. Taiteviivapoikkileikkaus - Pääikkunan elementtilistalla annettu väri mallille siirtyy poikkileikkaukseen. Muutokset 3D-Win ohjelmiston versiossa Käyttöliittymä 1. Uusi toimintopainikkeiden pikavalikko Muutamissa painikkeissa on tähti ( * ) sen merkkinä, että Shift-, Control- ja Alt-näppäimillä voidaan valita eri vaihtoehtoja. Pikavalikko avataan hiiren toisella näppäimellä tai pitkällä (yli yksi sekunti) painikkeen painalluksella. - Toimii sekä työkalupainikkeiden että dialogien painikkeiden kanssa. - Näyttää oletuksena alkuperäisen toiminnon lisäksi vaihtoehdot Shift, Ctrl ja Alt. - Toimii vastaavien näppäimien korvikkeena esimerkiksi tablettilaitteissa. - Osa toiminnoista näyttää lisäinformaatiota vaihtoehdoista (esim. Valitut, Kopioi, yms.). - Toimintolistoissa (Viivatyökalut, Aputoiminnot, yms.) valikko näytetään Suorita-painikkeessa. 2. Lisätty pääikkunaan sivutyökalupalkit molemmille reunoille - Laitetaan päälle ohjelman käynnistysasetuksista, jossa myös koko voidaan määrätä. - Toimintojen editointi tapahtuu valikkotoimintojen kautta. - Tarkoitettu taulutietokoneiden kartoituskäyttöön, mutta toimivat myös normaalilla työpöydällä. 3. Kuvakkeiden koko - Kuvakkeiden kokoa voidaan suurentaa korkearesoluutioisten näyttöjen kanssa. Laita Työkalupalkin Isorasti päälle kohdassa Asetukset/Ohjelman käynnistys. 4. Koordinaattijärjestelmän näyttö - Koordinaattien vieressä näytetään suluissa koordinaatti järjestelmä, jos se on tunnistettu. 1.2 Tiedosto 1. Tiedoston yhteenveto - Toiminto siirretty editointivalikosta elementtivalikkoon. - Näyttää tietoa myös muista tiedostotyypeistä. - Vektoritiedostoilla pisteiden, viivojen ja tekstien määrät. - Kairatiedostoilla erityyppisten kairapisteiden lukumäärän ja reikäpituudet. - Maastomalleilla vaaka- ja vinopinta-ala. - Poikkileikkaustiedostoilla alku- ja loppupaalut sekä mukana olevat pinnat. 1.3 Formaatit 1. Lukuformaatin tunnistus tiedostopäätteen mukaan ymmärtää villit merkit - Määrittely *.mm*.dxf tunnistaa tiedostot *.mm1.dxf, *.mm2.dxf, *.mm11.dxf, jne. 2. Lisätty asetus projektitietojen näyttämiseen ennen kirjoitusta - Kirjoitusmuuntimen asetuksiin lisätty Kysy projektitiedot -asetus. - Tiedot kootaan käyttäjän tiedoista, aktiivisen projektin tiedoista ja muunninasetuksista. - Tietoja voidaan muuttaa ennen kirjoitusta, mutta niitä ei talleteta formaatin asetuksiin.

7 3. Muutettu koordinaattijärjestelmän valintaa formaattien kirjoituksessa - Järjestelmä valitaan ensisijaisesti projektiasetusten EPSG-kohdassa. - Jos siellä annetaan tähti, järjestelmä pyritään tunnistamaan kirjoitettavan tiedoston itäkoordinaatista. - Tiedostoon kirjoitettavat järjestelmien nimet annetaan kohdissa Koordinaatisto ja Korkeusjärjestelmä. - Jos kohtaan Koordinaatisto annetaan tähti, haetaan EPSG-koodia vastaava virallinen nimi. - Käytössä tässä vaiheessa formaateissa LandXML, Shapefile, Mapinfo ja MML-ETRS. 4. Automaattinen koordinaattijärjestelmän muunnos - Lukumuuntimen tulosjärjestelmäksi tai kirjoitusmuuntimen lähtöjärjestelmäksi voidaan valita Auto. - Kirjoitettaessa lähtöjärjestelmä päätellään tiedoston koordinaateista. - Luettaessa tulosjärjestelmä päätellään näytön keskipisteen koordinaatista. - Helpottaa mm. mittalaitoksen TM35-aineistojen lukua suoraan omaan järjestelmään, kunhan sinulla on ensin luettuna tiedosto oman alueesi koordinaateilla, mistä ruudun koordinaatit saadaan luettua. 5. Text-formaatti - Lisätty Text-formaatinmuuntimeen asetus tekstipisteiden kirjoittamiselle. 1.4 Zoomaus 1. Uudet zoomausnäppäimet - Näppäimillä + ja - voidaan zoomata lähemmäksi tai kauemmaksi. Myös vanhat PgDn ja PgUp toimivat edelleen. 2. Parannettu vaihtoa XY- ja 3D-tilojen välillä - Jos Keskitä pisteeseen -asetus on päällä, keskitetään kääntö aktiiviseen pisteeseen kuten ennenkin. - Muussa tapauksessa tehdään kääntö lähinnä ruudun keskikohtaa olevan pisteen kautta. 3. Näkymä ylhäältäpäin -asetus - Uusi Zoom 3D -toiminnon Näkymä ylhäältäpäin -asetus lukitsee pystykulman gooniin (2D-tila). 1.5 Editointi 1. Muutoksia uusiin editointeihin - Jokainen editointitila (siirto, kierto, yms.) muistaa oman viimeksi käyttämänsä hakutavan. - Toiminnot muistavat auki ollessaan edellisen hakutavan ja palaavat siihen editointitilojen jälkeen. - Ympyrän teko säteellä hyväksyy pelkän keskipisteen ja aktivoi sädekentän automaattisesti. - Editoinnit vapauttavat kohteen tallennuksen jälkeen. Erikoisasetulla EditFlag 4 saat pidettyä valitun kohteen aktiivisena vielä tallennuksen jälkeenkin ja voit jatkaa sen editointia. 2. Muutoksia tekstieditointiin - Toiminto piirtää vihreän rastin tekstin referenssipisteeseen (kiinnityspiste). - Lisätty mittaustoiminnon desimaalilistaan tähti (*). - Käyttää automaattisesti käyttöliittymäasetuksissa annettuja desimaaleja. - Lisäksi vähentää automaattisesti mm- ja %-arvojen desimaaleja. - Lisätty Viiteviiva-asetus piirtämään viiva tekstipisteestä siirrettyyn tekstiin. - Lisätty Suunta-painike kulman pyörittämiseen vakiovälein. 3. Muutoksia ryhmäeditointiin - Ominaisuussivuja on nyt kolme: Data, Piste ja Viiva. - Datasivun ominaisuudet tallennetaan hajapisteille ja viivoille. - Pistesivun ominaisuudet tallennetaan hajapisteille ja viivapisteille. - Viivasivun ominaisuudet tallennetaan vain viivoille. - Siirrä-painikkeella voidaan nyt hakea hiirellä pisteiden X, Y ja Z siirtoparametrit. - Kierrä-painikkeella voidaan nyt hakea hiirellä symbolien kulmaparametri.

8 4. Uusi Lisää piste -toiminto - Korvaa vanhat pisteen lisäyksen ja viivan lisäyksen. - Tekee hajapisteitä viivanumerolla nolla. - Tunnistaa kooditiedoston määrittelyistä automaattisesti piste- ja viivakoodit ja tekee uusia kohteita (pisteitä tai viivoja) hiiden perusteella. - Hakee myös pintatunnuksen (1, 2, 9) automaattisesti kooditiedoston määrittelystä kohteelle. - Kaikkien osoitettujen pisteiden automaattitallennus voidaan laittaa pysyvästi päälle. - Kaari-painikkeella voidaan tehdä suoraan kolmea kaarityyppiä (3 pisteen, 2 pisteen, keskipiste). - Koodi-painikkeella voidaan hakea koodi toista kohdetta osoittamalla. - Koodi-painike Shift-näppäimen kanssa jatkaa viivaa ja kysyy tarvittaessa käännetäänkö se. 5. Muutoksia tiedoston tarkistukseen ja korjaukseen - Lisätty mahdollisuus korjata nollakorot tai rajojen ulkopuoliset korot muuttamalla Z-arvoa. - Koodien tarkistustiedostosta puuttuvat koodit kirjoitetaan raporttitiedostoon. - Koodien tarkistustiedostossa voidaan pinnaksi antaa tähti (*), joka sallii kaikki pinnat. 6. Uusittu leikkaavien taiteviivojen korjaus tiedoston korjaustoiminnossa - Toimii alakulman Leikkaavat-painikkeella ja tallentaa aktiivisen tiedoston kumoamislistaan. - Laskee molempiin viivoihin uudet pisteet leikkauskohtaan. - Käyttää korjaustoiminnon piste-viiva -etäisyyttä ja korkeuseroasetusta. - Leikkaa etäisyyttä lyhyemmät ylitykset viivojen päistä ja jatkaa lähempänä olevia viivan päitä. - Oletuksena korjaa vain korkeuseroa pienemmät leikkaukset, Shift-näppäimen kanssa kaikki. - Käyttää myös toiminnon Tarkista pinta 9 ja Kaikki pinnat -asetuksia leikkausten hakuun. - Poistettu vanha leikkaavien taiteviivojen korjaustoiminto viivatyökaluista. 7. Leikkaa alue - Lisätty Leikkaa alue -toimintoon leikkaus taiteviivojen avulla. - Sulkeutuvat viivat sisältävä elementtilistassa oleva tiedosto valitaan listasta. - Leikatut alueet kopioidaan erillisiin tiedostoihin elementtilistaan. 8. Uudet Sama viiva ja Sama alue -valintalistat - Toimivat samoin kuin Sama piste -toiminto, mutta vain käytettäessä hakutapaa hiiri. - Käytössä kun avoinna on jokin viiva- tai alue-editointi ja Samat pisteet -asetus on päällä. 1.6 Laskenta 1. Muunnokset - Kaikki koordinaattimuunnokset tallentavat vanhat koordinaatit pisteelle ominaisuuksiksi Alt-näppäimen kanssa. - Lisätty matematiikan laskentatoimintoon asetukset lokitiedostolle ja ominaisuuksien tallentamiseen. 2. Muutoksia pinta-alan laskentaan - Lisätty paksuusasetus ja alueen tilavuuden näyttäminen. - Kirjoita-painike Ctrl-näppäimen kanssa kirjoittaa alueen tilavuuden ruutuun Editoi teksti -toiminnolla. - Lisätty erillinen asetus hehtaarien laskulle, negatiiviset desimaalit pyöristävät nyt kokonaislukuja. - Lisätty erillinen Kaikki-painike kaikkien suljettujen viivojen alueiden laskemiseen kerralla. 3. Tarkemittaus - Lisätty tarkemittauksen asetuksiin Vaihda-painike asetussettien välillä vaihtamiseen. - Käytössäsi voi olla kahdet eri asetukset, esim. erikseen XY-virheille ja Z-virheille. 1.7 Maastomalli 1. Kolmiointi ja editointi - Isojen aineistojen luku kolmioimalla tapahtuu nyt huomattavasti nopeammin. - Parannettu kolmioiden muodostusta, johon voi vaikuttaa muotosuhde-parametrilla. - Parametrin arvolla nolla käytetään perinteistä Delaunay-kolmiointi. Suositus.

9 - Kolmioiden kääntäminen pois samalta viivalta tai viereisestä pisteistä toimii paremmin. - Pisteen lisääminen kolmioverkkoon käyttää annettua muotosuhde-parametria. - Mallin editoinnissa maksimisivun pituuden muuttamisen jälkeen ohjelma tarkistaa aukot mallista ja antaa saman viestin kuin kolmiointi, jos malliin jää aukkoja. 2. Maastomallien piirto - Lisätty Maastomalli/Asetukset -toimintoon Kaikki mallit -asetus. - Jos asetus on päällä, skaalaus haetaan kaikista malleista ja kaikki mallit väritetään. - Muutoin korkeusskaalaus haetaan aktiivisesta mallista ja vain se väritetään. - Jos vakioskaalaus on päällä, asetus vaikuttaa vain siihen mikä tai mitkä mallit väritetään. - LandXML-muodossa luetut taiteviivasivut maalataan mustalla. 3. Korkeus mallista - Lisätty mallin korkoa muuttava dz-asetus Korkeus mallista -toimintoon. - C-mitan laskenta käyttää nyt aitoa kolmiulotteista kohtisuoraa etäisyyttä malliin. 4. Massalaskenta - Massalaskennat käsittelevät pinnat maalajipintoina. 1.8 Tiegeometria 1. Asetukset - Tiegeometria-asetuksissa on nyt myös yhteinen päällä/pois -asetus kaikille piirtoasetuksille. 2. Alkupaalun vaihto - Vaakageometrian editointi sallii GT-matematiikalla luetun tiegeometrian alkupaalun vaihdon. 3. Kopiointi - Lisätty asetus taiteviivan koodille tai profiilin pinnalle tiegeometrian kopioinnissa. 1.9 Kairaus 1. Muunna hajapisteiksi - Muuntaminen hajapisteiksi Ctrl-näppäimen kanssa luo pisteet jokaiseen maalajin muutoskohtaan. - Pinta-kenttään (T1) tulee maanpinnan pisteille 1, muille maalajikoodi ja alimmaiseksi lopetustapa. - Koodi-kenttään (T3) tulee kairaustapa ja lopetustapa (esim. PAMS) Asetukset 1. Erikoisasetukset - Lisätty Oletus-painike, joka poistaa asetuksen ja palauttaa oletuskäytöksen. 2. Uudet kooditiedostot code_61.dat ja system_61.dat - Lisätty puuttuneita LiVi-koodeja: 11, 20, 120, 196, 216, 217, 235, 236, 237, 238, 239, 253, 292, Lisätty geometriatieto piste/viiva useimmille koodeille. - Lisätty koodeille pintatieto (1, 2, 9) LiVi:n taulukon mukaan. 3. Kooditiedoston uudet pisteen tai viivan ominaisuuteen perustuvat piirtosäännöt - Vanhojen symbolin koon ja viivan leveyden lisäksi nyt myös symboli, viivatyyppi ja värit voidaan määrittää pisteen tai viivan ominaisuuden avulla. - Kullekin voidaan antaa ominaisuuden nimi ja vastintaulukko (esim. COLOR 0=2;1=5;2=6). - Oletuksena käytetään koodin piirtoasetuksia, ominaisuus voi muuttaa yksittäistä asetusta. - Vastintaulukon editointi toimii myös listassa selauspainikkeen kautta.

10 4. Symbolieditori - Toimii nyt sekä 32- että 64-bittisessä järjestelmässä Työkalut 1. Sama piste - Sama piste -toiminto maalaa listalta valitut kohteet editointivärillä ja paksummalla viivanleveydellä. 2. ECW-kuva - Myös ECW- ja JP2-rasterikuvat käännetään katselusuunnan mukaan, jos käytössä on 2D-zoomaus (Näkymä ylhäältäpäin) Ikkuna 1. Muutoksia aktiivisen poikkileikkauksen näyttämiseen pääikkunassa - Oranssi viiva on nyt koko poikkileikkauksen mittainen kuten taiteviivapoikkileikkauksessa. - Poikkileikkauksen aktiivinen piste piirretään pääikkunaan vihreällä rastilla. 2. Muutoksia pituusleikkausten näyttämiseen pääikkunassa - Taiteviivapituusleikkauksen viiva piirretään pääikkunaan leveällä oranssilla viivalla. - Myös normaalin aktiivisen pituusleikkauksen paikka näytetään pääikkunassa. - Pituusleikkauksen aktiivinen piste piirretään pääikkunaan vihreällä rastilla. 3. Poikki- ja pituusleikkausikkunoiden akselit käyttävät systeemikoodia Sekä väri että viivan leveys tulevat systeemikoodista. - Nollakohdan akselit piirretään aina kaksinkertaisella leveydellä. 4. Taiteviivapoikkileikkaus - Taiteviivapoikkileikkauksen paikan siirto ilman tielinjaa keskittää ruudukon hiiren sijaintiin. 5. Pisteen lähetys pääikkunaan - Poikki- ja pituusleikkausikkunoista Alt-näppäimen kanssa hiirellä osoitetun pisteen koordinaatit lähetetään pääikkunaan. - Voit käyttää pisteitä laskentatoiminnoissa tai esimerkiksi Lisää piste -toiminnossa. 6. Muutoksia menuissa - Siirretty poikki- ja pituusleikkausikkunoiden Hae pisteet -toiminto laskentavalikosta editointivalikkoon. - Lisätty taiveviivapoikki- ja pituusleikkausikkunoiden tiedostovalikkoon Kopioi pääikkunaan -toiminto, jolla leikkauksen saa kopioitua pääikkunaan Ohje 1. Versioseloste - Lisätty uudet valikkokomennot avaamaan versioselostetiedosto ja elementtilistan ohje.

11 Tärkeimmät muutokset 3D-Win ohjelmiston versiossa 6 Vuoden 2014 kevään 6.0-versiossa teimme joitakin isompia muutoksia. Alla on mainittuna näihin muutoksiin liittyviä ohjeita käyttöönoton helpottamiseksi. Koska päivityksessä emme voi muuttaa käyttäjän olemassa olevia asetuksia, kohtaan 5 on listattu muutama asetus, jotka kannattaa tarkistaa. Jos ette ole vielä käyttäneet versiota 6.0, lukekaa myös kokonaisuudessaan 3D-Win_Versioseloste_60.pdf sekä viime käyttäjäpäivien materiaali Käyttäjäpäivät_2014.pdf. Kaikki nämä materiaalit löytyvät asennuksen jälkeen myös hakemistosta [User]/Documents. 1. Tiedostoformaatti 6-versiossa on käytössä uusi formaatti. Se käyttää kaksoisloppuliitettä, jossa loppuosana on *.tdw. Toisena osana on edelleen tiedostyyppi (xy, mm, po, jne). Loppuliite on rekisteröity käyttöjärjestelmälle, joten esimerkiksi resurssinhallinta näyttää tiedostoille oman kuvakkeen ja tiedostoa kaksoisklikkaamalla saa käynnistettyä ohjelman. Vanha 5-versio ei lue uutta formaattia, mutta voit tarvittaessa kirjoittaa muuntimella tiedostot 5-version formaattiin. 2. Editoinnit Editointitoiminnot on uusittu. Pisteen, viivan ja tekstin editointi noudattavat samoja perussääntöjä ja dialogit ovat toiminnoiltaan samanlaisia. Samalla toiminnolla tehdään sekä uuden kohteen lisäys, vanhan editointi että kohteen poisto. Oletuksena ollaan aina alussa editointitilassa. Uusi-painikkeella luot uuden kohteen. Koodikenttiä on näkyvissä vain 4 ja kentät on selkeästi nimetty. Loput tiedot käsitellään ominaisuustietona. Dialogeissa käytetään välilehtiä, jotta samaan toimintoon on saatu mahtumaan kaikki vanhat toiminnot ja vähän uusiakin. Oikeassa reunassa on koko kohdetta koskevat painikkeet (Uusi, Poista) ja välilehdillä siihen liittyvät muut painikkeet (esim. viivan osio: Katkaise, Puolita). Editoitava kohde osoitetaan hiirellä. Siirrä/Kierrä -toiminnot voi tehdä syöttämällä käsin tai hiirellä osoittamalla ja muutokset tallennetaan lopuksi. Kumoa-toiminto on mukana kaikissa editoinneissa. Kooditiedostossa voit vaihtaa dialogien kenttien nimet. Esimerkiksi Tunnus-sanan (T4-kenttä) paikalle voi laittaa sanan Pistenumero. Version 6.1 mukana julkaistaan uusi Aloitusopas, jonka avulla uusiin editointeihin voi tutustua tarkemmin. 3. Kumoa-näppäin Kumoa-toiminnon voi valita näppäimillä Ctrl-Z ja Tee uudelleen -toiminnon Ctrl-Y. Voit myös lisätä ikkunoiden työkaluriville Kumoa-kuvakkeen kohdassa Asetukset/Valikkotoiminnot. Kumoa-toiminto on kaikissa muissa toiminnoissa, mutta ei vielä Laskenta-menun toiminnoissa. Nämä toiminnot muutetaan neljän kentän mukaisiksi kesän aikana ja toimintoihin lisätään Kumoa-toiminto. Muuten toiminnot jäävät pääosin ennalleen. 4. Kooditiedosto Kooditiedosto on jaettu selkeämmin kahteen osaan: käyttäjäkoodit ja systeemikoodit. Molemmilla on samanlaiset hallintatoiminnot. Systeemikoodit ovat ohjelman sisäiseen käyttöön tarkoitettuja koodeja ja symboleita ja niihin käyttäjän ei tarvitse normaalisti koskea lainkaan. Tämä osa päivitetään automaattisesti uuden version ilmestyessä ja mahdolliset käyttäjän tekemät muutokset ylikirjoitetaan. Käyttäjäkoodit toimivat kuten ennenkin eikä päivitys muuta niitä.

12 Huomaa, että 5-version ja 6-version kooditiedostot ovat erilaiset, koska niiden rakenteet ovat muuttuneet. Jos käytät versioita rinnakkain, varmista että niiden kooditiedostot luetaan eri hakemistoista. Jos et ole tehnyt muutoksia vanhaan kooditiedostoosi, kannattaa ottaa käyttöön uusi code_61.dat, joka pohjautuu Liikenneviraston maastomittausohjeeseen. 5. Asetukset Koska päivitysten yhteydessä emme voi muuttaa käyttäjän omia asetuksia, kannattaa seuraavat asetukset tarkistaa kohdassa Asetukset/Tiedostot. - Taustatallennus Aseta arvoksi 1-5 min. Voit palauttaa tiedostot Varmuuskopiohakemistosta. - Automaattipäivityksen pisteet Oletusarvona voi käyttää nykyään Säädä tarpeen mukaan. Ruutu päivitetään automaattisesti, jos kokonaispistemäärä on alle tämän. - Kumoamisen maksimi pistemäärä Oletusarvo Säädä tarpeen mukaan. Kumoa-toiminnon tallentama maksimi pistemäärä. 6. Ohjeet ja esimerkkitiedostot Ohjelman mukana asennetaan uusitut esimerkkitiedostot Käyttäjähakemiston Data-kansioon. - Karttatiedostojen esimerkit [user]/data/map -hakemistossa. - Massalaskennan esimerkit [user]/data/model -hakemistossa. - Tiesuunnittelun esimerkit [user]/data/road -hakemistossa. Kun ohjelma päivitetään, käyttäjän [user]/default/data -hakemistoon kopioidaan aina esimerkkitiedostojen uusimmat versiot. Asennuksessa tulevat mukana myös uusitut ohjeet: Aloitusohje 6.1 ja Maastomalliohje 6.1.
