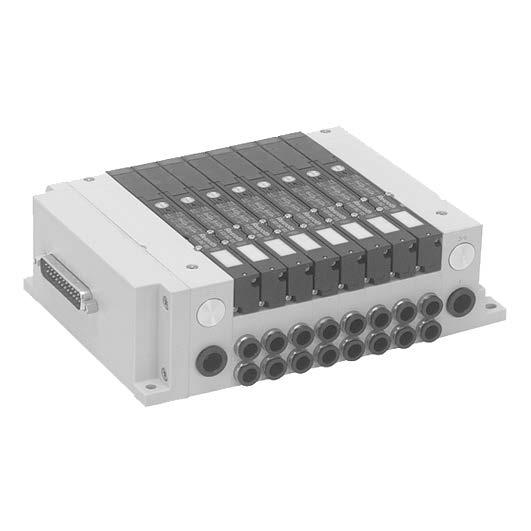

1 Venttiilijärjestelmät Venttiilijärjestelmät Sarja LP04 Luetteloesite

2 2 Venttiilijärjestelmät Venttiilijärjestelmät Sarja LP04 Venttiilijärjestelmät Qn Enint. = 350 l/min Suora kenttäväyläliitäntä (BDC) Tuetut kenttäväyläprotokollat:profibus DP 3 Qn Enint. = 350 l/min Liitäntä diagnoosiin (DDL) 5 Tarvikkeet Manometrit Liitäntä takana Taustan väri: Musta Asteikkovärit: Valkoinen Kurkistusikkunan: Polystyroli Yksiköt: MPa 9 Paineensäätöventtiililevy, Sarja HF04 Sarjalle HF04, HF04-XF, LP04 Istukkaventtiili 11 Tarvikkeet, Sarjalle LP04 12

3 Venttiilijärjestelmät Venttiilijärjestelmät Qn Enint. = 350 l/min Suora kenttäväyläliitäntä (BDC) Tuetut kenttäväyläprotokollat:profibus DP 3 PLP04_501 Sertifikaatti CE-vaatimuksenmukaisuusvakuutus Malli Kenttäväylä Lohkotusperiaate Peruslevyperiaate, kaksiosainen Käyttöpaine min./max. -0,95 bar / 10 bar Ohjauspaine min./max. 3 bar / 8 bar Ympäristölämpötila min./maks. +0 C / +50 C Keskilämpötila min./maks. +0 C / +50 C Keski Paineilma Hiukkaskoko maks. 5 µm Paineilman öljypitoisuus 0 mg/m³ - 5 mg/m³ Suojausluokka, Mukana pistoke IP65 Venttiilipaikkojen lukumäärä 16 Magneettikäämien lukumäärä 32 Käyttöjännite elektroniikka 24 V DC Jännitetoleranssi elektroniikka -10% / +10% Kuvassa on esimerkkikokoonpano Toimitettu tuote voi poiketa kuvassa olevasta. Teknisiä huomautuksia Minimaalista ohjauspainetta ei saa alittaa, koska se voi aiheuttaa muuten virhekytkentöjä ja mahdollisesti venttiilin toimintahäiriön! Painekastepisteen on oltava vähintään 15 C ympäristön ja aineen lämpötilan alapuolella, ja se saa olla enintään 3 C. Paineilman öljypitoisuuden on pysyttävä koko eliniän ajan samana. Vain AVENTICS in hyväksymiä öljyjä saa käyttää, ks. luku Tekniset tiedot. Yksittäisten komponenttien tekniset tiedot ovat seuraavilla, sarjaa koskevilla sivuilla. Käytä pistokeliitäntöihin vain luettelomme muovisia (polyamidi) lisävarusteita. Konfiguroitava tuote Tämä tuote voidaan konfiguroida manuaalisesti. Ota yhteyttä lähimpään AVENTICS-jälleenmyyjään.

4 4 Venttiilijärjestelmät Venttiilijärjestelmät Qn Enint. = 350 l/min Suora kenttäväyläliitäntä (BDC) Tuetut kenttäväyläprotokollat:profibus DP Mitat, PROFIBUS DP A = 83,5 + liitäntälevyjen lukumäärä x 11,8 B = 61 + liitäntälevyjen lukumäärä x 11,8 C = Liitäntä 1: 8 mm (5/16 ) Tai pistoliitäntä 3/8 D = Liitännät 2 ja 4: 4 mm, 6 mm, pistoliitäntä 1/8 tai 1/4 E = Liitäntä 3/5: 8 mm (5/16 ), pistoliitäntä 3/8 tai suljettu (sisäänrakennettu äänenvaimennin) F = Sisäänrakennettu äänenvaimennin tai sarjailmaus. G = 64,1 + liitäntälevyjen lukumäärä x 11,8 (sisäinen ilmankierto tai sisäänrakennettu äänenvaimennin) H = 69,1 + liitäntälevyjen määrä x 11,8 (ulkopuolinen ilmankierto ja/tai sarjailmaus) J = vaihtoehtoisesti: Ulkopuolisen esiohjauksen liitäntä on suljettu sisäisen esiohjauksen ollessa toiminnassa K = Liitäntä Rx (sarjailmaus): 4 mm, 6 mm, pistoliitäntä 1/8 tai 1/4 L = Liitäntä X (ulkopuolisen esiohjauksen liitäntä): 4 mm, 6 mm, pistoliitäntä 1/8 tai 1/4 1) Mitat koskevat vain 5/3-suuntaventtiiliä Kuvassa on esimerkkikokoonpano Toimitettu tuote voi poiketa kuvassa olevasta

5 Venttiilijärjestelmät Venttiilijärjestelmät Qn Enint. = 350 l/min Liitäntä diagnoosiin (DDL) 5 PLP04_502 Sertifikaatti CE-vaatimuksenmukaisuusvakuutus Malli Linkkirakenne DDL Lohkotusperiaate Peruslevyperiaate, kaksiosainen Käyttöpaine min./max. -0,95 bar / 10 bar Ohjauspaine min./max. 3 bar / 8 bar Ympäristölämpötila min./maks. +0 C / +50 C Keskilämpötila min./maks. +0 C / +50 C Keski Paineilma Hiukkaskoko maks. 5 µm Paineilman öljypitoisuus 0 mg/m³ - 5 mg/m³ Suojausluokka, Mukana pistoke IP65 Venttiilipaikkojen lukumäärä 16 Magneettikäämien lukumäärä 32 Käyttöjännite elektroniikka 24 V DC Jännitetoleranssi elektroniikka -10% / +10% Kuvassa on esimerkkikokoonpano Toimitettu tuote voi poiketa kuvassa olevasta. Teknisiä huomautuksia Minimaalista ohjauspainetta ei saa alittaa, koska se voi aiheuttaa muuten virhekytkentöjä ja mahdollisesti venttiilin toimintahäiriön! Painekastepisteen on oltava vähintään 15 C ympäristön ja aineen lämpötilan alapuolella, ja se saa olla enintään 3 C. Paineilman öljypitoisuuden on pysyttävä koko eliniän ajan samana. Vain AVENTICS in hyväksymiä öljyjä saa käyttää, ks. luku Tekniset tiedot. Yksittäisten komponenttien tekniset tiedot ovat seuraavilla, sarjaa koskevilla sivuilla. Käytä pistokeliitäntöihin vain luettelomme muovisia (polyamidi) lisävarusteita. Konfiguroitava tuote Tämä tuote voidaan konfiguroida manuaalisesti. Ota yhteyttä lähimpään AVENTICS-jälleenmyyjään.

6 6 Venttiilijärjestelmät Venttiilijärjestelmät Qn Enint. = 350 l/min Liitäntä diagnoosiin (DDL) Mitat, Ilman digitaalisia sisäänmenoja C = Liitäntä 1: 8 mm (5/16 ) tai pistoliitäntä 3/8 D = Liitännät 2 ja 4: 4 mm, 6 mm, pistoliitäntä 1/8 tai 1/4 E = Liitäntä 3/5: 8 mm (5/16 ), pistoliitäntä 3/8 tai suljettu (sisäänrakennettu äänenvaimennin) G = 103,1 + liitäntälevyjen lukumäärä x 11,8 (sisäinen ilmankierto tai sisäänrakennettu äänenvaimennin) H = 108,1 + liitäntälevyjen määrä x 11,8 (ulkopuolinen ilmankierto ja/tai sarjailmaus) J = Vaihtoehtoisesti: Ulkopuolisen esiohjauksen liitäntä on suljettu sisäisen esiohjauksen ollessa toiminnassa K = Liitäntä Rx (sarjailmaus): 4 mm, 6 mm, pistoliitäntä 1/8 tai 1/4 L = Liitäntä X (ulkopuolisen esiohjauksen liitäntä): 4 mm, 6 mm, pistoliitäntä 1/8 tai 1/

7 Venttiilijärjestelmät Venttiilijärjestelmät Qn Enint. = 350 l/min Liitäntä diagnoosiin (DDL) 7 A = liitäntälevyjen lukumäärä x 11,8 B = 61 + liitäntälevyjen lukumäärä x 11,8 F = Sisäänrakennettu äänenvaimennin tai sarjailmaus. 1) Mitat koskevat vain 5/3-suuntaventtiiliä Kuvassa on esimerkkikokoonpano Toimitettu tuote voi poiketa kuvassa olevasta

8 8 Venttiilijärjestelmät Venttiilijärjestelmät Qn Enint. = 350 l/min Liitäntä diagnoosiin (DDL) Mitat, 10 digitaalisella tulolla C = Liitäntä 1: 8 mm (5/16 ) tai 3/8 D = Liitännät 2 und 4: 4 mm, 6 mm, 1/8 tai 1/4 E = Liitäntä 3/5: 8 mm (5/16 ), 3/8 tai suljettu (integoitu äänenvaimennin) G = 169,6 + liitäntälevyjen lukumäärä x 11,8 (sisäinen ilmankierto ja integroitu äänenvaimennin) H = 174,6 + liitäntälevyjen lukumäärä x 11,8 (ulkopuolinen ilmankierto ja/tai sarjailmaus)j = Vaihtoehtoisesti: Ulkopuolisen esiohjauksen liitäntä on suljettu sisäisen esiohjauksen ollessa toiminnassa K = Liitäntä Rx (sarjailmaus): 4 mm, 6 mm, 1/8 tai 1/4 L = Liitäntä X (ulkopuolisen esiohjauksen liitäntä): 4 mm, 6 mm, 1/8 tai 1/ A = 176,5 + liitäntälevyjen lukumäärä x 11,8 B = 61 + liitäntälevyjen lukumäärä x 11,8 F = Integroitu äänenvaimennin tai sarjailmaus. 1) Mitat koskevat vain 5/3-suuntaventtiiliä 2) Mitat koskevat vain 1/4 -ruuviliitoksia 3) Mitat koskevat vain 3/8 -ruuviliitoksia Kuvassa on esimerkkikokoonpano Toimitettu tuote voi poiketa kuvassa olevasta

9 Venttiilijärjestelmät Venttiilijärjestelmät 9 Sarja LP04 Tarvikkeet Manometrit Liitäntä takana Taustan väri: Musta Asteikkovärit: Valkoinen Kurkistusikkunan: Polystyroli Yksiköt: MPa Malli Yksikkö pääasteikko (ulkopuoli) Ympäristölämpötila min./maks. Keski Paineilman öljypitoisuus Osoittimen väri Pääasteikon väri (ulkopuoli) Putkijousimanometri MPa +0 C / +60 C Paineilma 0 mg/m³ - 1 mg/m³ Punainen Valkoinen Paineilmaliitäntä Nimellishalkaisija Käyttöalue Näyttöalue Paino [mm] [bar] [bar] [kg] Ø Pesä Tarkistusluukku Materiaalinumero Akryylinitriili-butadieeni-styroli muovi Polystyroli 0,01 R

10 10 Venttiilijärjestelmät Venttiilijärjestelmät Sarja LP04 Tarvikkeet Mitat Ø15 0 0,5 MPa Ø4 0,5 SW

11 Venttiilijärjestelmät Venttiilijärjestelmät Sarja LP04 Tarvikkeet 11 Paineensäätöventtiililevy, Sarja HF04 Sarjalle HF04, HF04-XF, LP04 Istukkaventtiili Käyttöpaine min./max. 0,5 bar / 10 bar Ympäristölämpötila min./maks. -5 C / +50 C Keskilämpötila min./maks. +0 C / +50 C Keski Paineilma Hiukkaskoko maks. 5 µm Paineilman öljypitoisuus 0 mg/m³ - 5 mg/m³ Materiaalit: Pesä Tiivisteet Polyamidi Akryylinitriili-butadieeni-kautsukki Teknisiä huomautuksia Kotelointiluokka asennetussa tilassa: IP65 Huomaa, että sarjojen HF04 ja LP04 venttiilijärjestelmien jälkivarustelu ilman muutoksia on mahdollista vasta mallista 05/2008 alkaen. Vanhempien venttiilijärjestelmien liitoslevyissä ei ole tarvittavia kiinnitysporauksia. Säätöalue min./max. Paino Kuva Materiaalinumero [bar] [kg] 0,5 / 8 Fig. 1 R ,5 / 4 0,1 Fig. 2 R ) Painemittari 0-1 MPa, jossa on 4 mm:n pistoliitäntä. Fig. 1 Fig. 2 7,00 p [bar] 2 p = 10 bar 1 p [bar] 2 p = 10 bar 1 6,00 3,00 5,00 2,50 4,00 2,00 3,00 1,50 2,00 1,00 1,00 0,50 0, Q [l/min] p1 = Käyttöpaine p2 = Sekundääripaine qn = Nimellisläpivirtaus n , p1 = Käyttöpaine p2 = Sekundääripaine qn = Nimellisläpivirtaus Q [l/min] n

12 12 Venttiilijärjestelmät Venttiilijärjestelmät Sarja LP04 Tarvikkeet Mitat 198,5 71,5 4) p2 p2 51,65 37,4 29,5 p1 5,4 144,8 149,4 10,7 11 6) 15,5 3) 2) 1) 23,4 11, ) ) Varmistinkansi 2) Säätöruuvi 3) Vastamutteri 4) Pistoliitäntä p1 = Käyttöpaine p2 = Sekundääripaine 5) Venttiilipaikkaa säätelee paineensäätelyventtiililevy 6) Venttiilipaikalle on suora syöttö venttiilijärjestelmän kanavalta Tarvikkeet, Sarjalle LP04 R Peruslevy 2 venttiilille, ilman elektroniikkapiirilevyä Peruslevy 2 venttiilille 2 venttiilipaikan laajennusta varten, varustettu elektroniikkapiirilevyllä molemmin puolin ohjattuja venttiileitä varten Tyyppi Materiaali Paino [kg] Materiaalinumero Tilausmäärä [Kpl] Polyamidi 0,053-1) Polyamidi 0,064-1) R Ruuvit välilevyjen laajentamiseen - 0, Pistoruuviliitos, Ø 4 mm - 0, Pistoruuviliitos, Ø 6 mm - 0, Muita varusteita: Pistorasioista, kontaktisilloista, pistokkeista ja kaapeleista ym. on kerrottu kappaleessa Sähköliitäntätekniikka. Ruuviliitoksista, muoviletkuista jne. on kerrottu kappaleessa Paineliitäntätekniikka. Kenttäväyläliitoksista on kerrottu samannimisessä luvussa.

13 Venttiilijärjestelmät Venttiilijärjestelmät Sarja LP04 Tarvikkeet 13 Tyyppi Materiaali Paino [kg] Materiaalinumero Tilausmäärä [Kpl] Pistoruuviliitos, G 1/8-0,1 2 - R Pistoruuviliitos, G 1/4-0, R R Moduuli, jossa liitäntä X kauko-ohjausilmaliitäntään Sisäisen esiohjauksen moduuli (ilman liitäntää) - 0, ,1 - - R Äänenvaimentimet - 0, R Asennussarja DIN-kiskokiinnitykselle R R R R R R R R R R R R R Sisäisen esiohjauksen ja sisäänrakennetun äänenvaimentimen moduuli Sisäisen esiohjauksen ja mitatun esiohjauspoistoilman moduuli, liitäntä Rx: Ø 4 Sisäisen esiohjauksen ja mitatun esiohjauspoistoilman moduuli, liitäntä Rx: Ø 6 Sisäisen esiohjauksen ja mitatun esiohjauspoistoilman moduuli, liitäntä Rx: G 1/8 Sisäisen esiohjauksen ja mitatun esiohjauspoistoilman moduuli, liitäntä Rx: G 1/4 Malli ulkoista esiohjausta ja integroitua äänenvaimenninta varten, liitäntä X: Ø 4 Malli ulkoista esiohjausta ja integroitua äänenvaimenninta varten, liitäntä X: Ø 6 Malli ulkoista esiohjausta ja integroitua äänenvaimenninta varten, liitäntä X: G 1/8 Malli ulkoista esiohjausta ja integroitua äänenvaimenninta varten, liitäntä X: G 1/4 Ulkopuolisen esiohjauksen ja sarjailmauksen moduuli, liitännät Rx ja X: 4 mm Ulkopuolisen esiohjauksen ja sarjailmauksen moduuli, liitännät Rx ja X: 6 mm 6 mm Ulkoisen esiohjauksen ja sarjailmauksen moduuli, liitännät Rx ja X: G 1/8 Ulkoisen esiohjauksen ja sarjailmauksen moduuli, liitännät Rx ja X: G 1/4 Muita varusteita: Pistorasioista, kontaktisilloista, pistokkeista ja kaapeleista ym. on kerrottu kappaleessa Sähköliitäntätekniikka. Ruuviliitoksista, muoviletkuista jne. on kerrottu kappaleessa Paineliitäntätekniikka. Kenttäväyläliitoksista on kerrottu samannimisessä luvussa.

14 AVENTICS GmbH Ulmer Straße Laatzen, GERMANY Phone Fax Lisää osoitteita on sivulla Kuvattuja AVENTICS-tuotteita saa käyttää ainoastaan teollisuuden tarkoituksiin. Koko tuotedokumentaatio on luettava huolellisesti läpi ennen tuotteen käyttöä. Käyttömaan kaikkia voimassa olevia määräyksiä ja lakeja on noudatettava. Kun tuote sisällytetään sovelluksiin, on noudatettava laitteiston valmistajan antamia, tuotteiden turvallista käyttöä koskevia ohjeita. Ilmoitetut tiedot ovat pelkkiä tuotteiden kuvauksia. Ilmoitettujen tietojen perusteella ei voi olettaa tuotteiden tiettyjä ominaisuuksia tai soveltuvuutta tiettyihin käyttötarkoituksiin. Ne eivät myöskään vapauta käyttäjää velvollisuudesta suorittaa omia arviointeja ja tarkastuksia. On huomattava, että tuotteet ovat normaalin kulumis- ja vanhenemisprosessin alaisia Etusivulla näkyy esimerkkikonfigurointi. Toimitettava tuote voi siten poiketa kuvassa olevasta. Oikeus muutoksiin pidätetään. AVENTICS S.à r.l., myös suojaoikeustapauksissa. Kaikkeen käyttöön, kuten kopiointiin ja edelleenluovuttamiseen, on saatava meltä lupa. Online-PDF
