1 Toteutusstandardien käyttöönotto - Puurakenteet EUROKOODI 2011 SEMINAARI Ari Kevarinmäki VTT Expert Services Oy

2 prsfs 5978:2010 Puurakenteiden toteuttaminen Rakennuksien kantavia rakenneosia koskevat säännöt Puurakenteilla ei ole eurooppalaista toteutusstandardia Eurokoodi 5 luvussa 10 käsitellään lyhyesti toteutusta ei riitä vaativien puurakenteiden toteutusohjeeksi Eurooppalaisen puurakenteiden toteutusstandardin laatimiseksi perustettu työryhmä (4/2011): pyritään laatimaan EC5 jatkokehityksen yhteydessä erillinen uusi osa Eurokoodi 5:een? lähtökohtana prsfs 5978 englanninkielinen versio => karsitaan kansalliset asiat, käytetään enemmän viittauksia Käyttöön tämän vuosikymmenen lopulla?

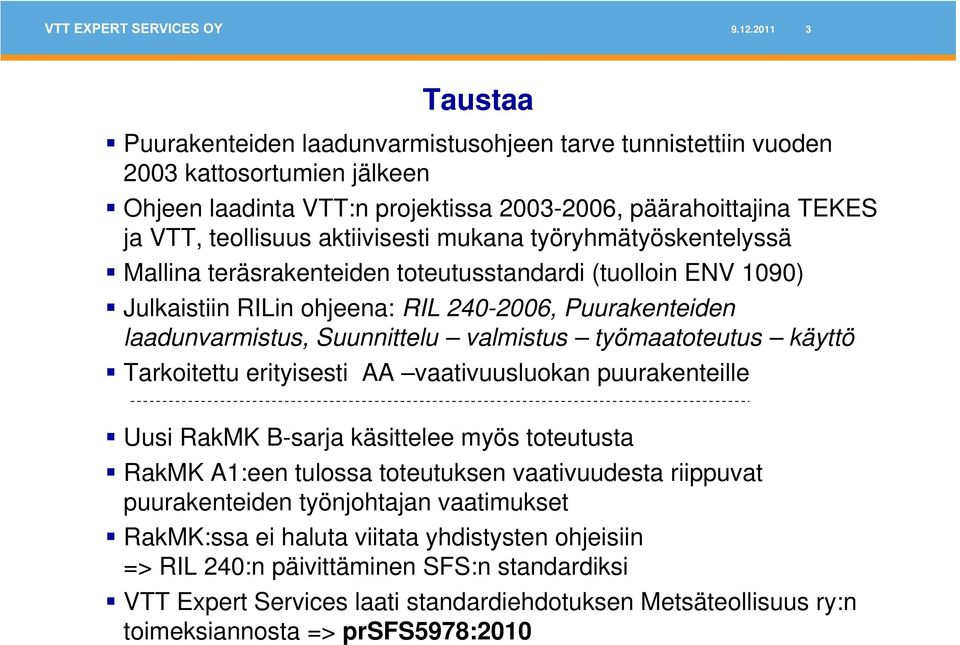

3 Taustaa Puurakenteiden laadunvarmistusohjeen tarve tunnistettiin vuoden 2003 kattosortumien jälkeen Ohjeen laadinta VTT:n projektissa , päärahoittajina TEKES ja VTT, teollisuus aktiivisesti mukana työryhmätyöskentelyssä Mallina teräsrakenteiden toteutusstandardi (tuolloin ENV 1090) Julkaistiin RILin ohjeena: RIL , Puurakenteiden laadunvarmistus, Suunnittelu valmistus työmaatoteutus käyttö Tarkoitettu erityisesti AA vaativuusluokan puurakenteille Uusi RakMK B-sarja käsittelee myös toteutusta RakMK A1:een tulossa toteutuksen vaativuudesta riippuvat puurakenteiden työnjohtajan vaatimukset RakMK:ssa ei haluta viitata yhdistysten ohjeisiin => RIL 240:n päivittäminen SFS:n standardiksi VTT Expert Services laati standardiehdotuksen Metsäteollisuus ry:n toimeksiannosta => prsfs5978:2010

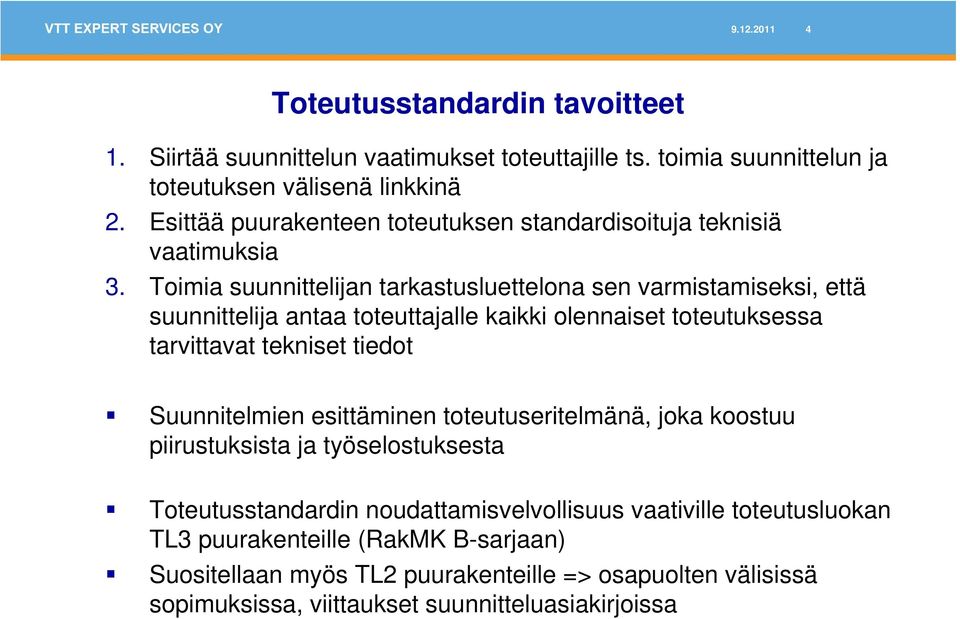

4 Toteutusstandardin tavoitteet 1. Siirtää suunnittelun vaatimukset toteuttajille ts. toimia suunnittelun ja toteutuksen välisenä linkkinä 2. Esittää puurakenteen toteutuksen standardisoituja teknisiä vaatimuksia 3. Toimia suunnittelijan tarkastusluettelona sen varmistamiseksi, että suunnittelija antaa toteuttajalle kaikki olennaiset toteutuksessa tarvittavat tekniset tiedot Suunnitelmien esittäminen toteutuseritelmänä, joka koostuu piirustuksista ja työselostuksesta Toteutusstandardin noudattamisvelvollisuus vaativille toteutusluokan TL3 puurakenteille (RakMK B-sarjaan) Suositellaan myös TL2 puurakenteille => osapuolten välisissä sopimuksissa, viittaukset suunnitteluasiakirjoissa

5 Sisältö 1. Soveltamisala, viitestandardit, määritelmät ja toteutusluokat 2. Puurakenteiden laadunvarmistuksen keskeiset asiat ja asiakirjat; puurakenteiden työselostuksen sisältö 3. Puutuotteet ja liittimet, puun säilyvyys ja liitimien korroosionkestävyys 4. Esivalmistettujen rakenneosien laadunvarmistus: prosessin valvonta, varastointi & kuljetus, liitostekniikat, noudatettavat/laadittavat ohjeet 5. Laadunvarmistus työmaalla: rakennustyö, valvonta, kosteuden hallinta, asennussuunnitelma 6. Geometriset toleranssit: toleranssiluokat, valmistustoleranssit, asennustoleranssit, liitostoleranssit 7. Käyttö ja huolto-ohjeet Liite A: Asennussuunnitelman ja rakenneosien tarkastuslista Liite B: Työselostuksen esimerkki

6 Toteutusluokan (TL) valinta Rakenteen tai sen osan toteutusluokan määrittää rakennesuunnittelija (tarvittaessa neuvottelut rakennuttajan, toteuttajan ja viranomaisen kanssa) Lähtökohtana rakenteen seuraamusluokka: CC1 TL1 tai TL2 CC2 TL2 tai TL3 CC3 TL3 Seuraamusluokkaa vaativampi toteutusluokka, kun rakenteen käyttöön tai toteutukseen normaalia suurempia vaaratekijöitä / erityisiä riskitekijöitä Kosteusolosuhteet, rakenteiden tarkastettavuus/huollettavuus, poikkeukselliset palovaatimukset, värähtelyt tuulesta, laitteista tai väkijoukosta Rakenteiden monimutkaisuus, vaikea asennettavuus, epätavanomaiset liitokset tai vakiintumaton tuotantotekniikka, materiaali tai rakennejärjestelmä Yli 3 kerroksisten tai yli 14 m korkeiden CC2 luokan puurakennusten puurakenteiden toteutusluokka on TL3

7 Keskeiset asiakirjat Laadunvarmistamista varten laaditaan seuraavia asiakirjoja: Työselostus Rakenteellisen turvallisuuden alustava riskiarvio Varsinaiset rakennesuunnitelmat Rakenteellisen turvallisuuden erityismenettelyn edellyttämät asiakirjat tarvittaessa (mm. riskianalyysi ja rakennesuunnitelmien ulkopuolisen tarkastajan lausunto) Kosteudenhallintasuunnitelma Asennussuunnitelma Huoltokirja Työselostuksessa esitetään piirustuksia täydentävät tekniset vaatimukset ja tarvittavat lähtötiedot sekä toteutussuunnitelmia, kuten kosteudenhallinta-, asennus- ja työturvallisuussuunnitelmia koskevat reunaehdot ja sisältövaatimukset.

8 Työselostuksen sisältö A. Hankkeen lähtötiedot ja alustava toteutusaikataulu B. Käytettävät rakennusmateriaalit ja tuotteet C. Rakennesuunnitelman laatuvaatimukset D. Rakentamisen laatuvaatimukset E. Turvallisuusohjeet ja vaatimukset F. Kosteudenhallintasuunnitelman sisällölliset vaatimukset ja toteutus G. Asennussuunnitelman toteutus Standardissa esitetään yksityiskohtaisesti (myös esimerkin avulla) mitä kussakin pääkohdassa on esitetään ja missä vaiheessa asia tuodaan työselostukseen (rakennushankkeen etenemisen mukaan päivittyvä dokumentti) Kaikki osapuolet hyväksyvät työselostuksen ja sitoutuvat noudattaman sitä. Työselostuksen noudattamista osoitetaan työselostusta täydentävillä asiakirjoilla: materiaalitodistukset, katselmuspöytäkirjat,

9 Tehdasvalmistus Materiaalien ja tuotteiden osalta viitestandardien noudattaminen ja ominaisuuksien osoittaminen CE-merkinnän ja tai muun hyväksytyn menetelmän mukaan Lisäohjeita puun säilyvyyteen ja liitimien korroosiosuojaukseen Kohdekohtaisten suunnitelmien mukaan esivalmistettavat rakenneosat, joilla ei ole tuotestandardia, ETA-hyväksyntää tai kotimaista tyyppihyväksyntää: Rakenteet, joissa liimausta: hyväksytyn tarkastuslaitoksen varmentamana alkutestaus, jatkuva laadunvalvonta sekä suunnittelu-, valmistus- ja laadunvalvontaohjeet TL3 luokan mekaanisin liitoksin kootut rakenteet: oltava ilmoitetun tarkastus/sertifiointilaitoksen hyväksymät tuote- ja valmistajakohtaiset suunnittelu- ja valmistusohjeet (sis. laadunvarmistusmenetelmän kuvauksen)

10 Laadunvarmistus työmaalla Puurakenteiden erityispiirteet / erityisesti huomioitavat asiat Organisointi, sopimukset, tiedonsiirto yms. Valvonnan edellyttämät toimenpiteet: Rakennuttajan valvonta, suunnittelijoiden osallistuminen Työnjohtopätevyydet Aloituskokous Tarkastusasiakirjat Katselmukset Rakennustarvikkeiden kelvollisuuden arviointi Puurakenteiden kelpoisuuden arviointi Kosteuden hallinta (mm. suojaustasot ST0 ST3) Asennussuunnitelma

11 Kosteudenhallintasuunnitelma 1. Kohteen perustiedot ja suunnitelman laatija 2. Käytettävät puumateriaalit ja -tuotteet 3. Puutavaran ja rakenneosien tavoitekosteus tehdasvalmistuksen eri vaiheissa. 4. Puutavaran ja rakenneosien tavoitekosteus työmaalle tuotuna, asennuksen aikana ja valmiina rakenteena 5. Vastaanottotarkastukset ja vastuuhenkilöt 6. Rakentamisen aikaiset kosteuslähteet (sade, lumi, pintavesien valuma, jne.) 7. Puurakenteiden suojaustaso (ST0-ST3) rakentamisen aikana eri puurakennusosille ja arvioitu tarvittava suojausaika 8. Puun suojausmenetelmät työmaalla (varastointi, asennettuna, kuivaustapa) 9. Rakenteiden hallittu kuivaus rakennuksen käyttöolosuhteisiin (riskit, sääolosuhteet, kosteuspitoisuudet, kuivumisajat, kuivumisolosuhteet, työmaaaikataulun vaikutukset) 10. Kosteusmittaussuunnitelma (mittausmenetelmät, aikataulu ja vastuuhenkilö ja dokumentointi)

12 Toleranssit Toleranssiluokat, kolme luokkaa kuten RunkoRYLissä Valmistustoleranssit, yleensä viitestandardien mukaan, Annetaan seinä-, lattia- ja yläpohjaelementtien toleranssit luokittain Asennustoleranssit suurimmat sallitut poikkeamat luokittain: Seinärungot (sijainti, mitat, suoruus) Ala-, välipohja- ja yläpohjakannattimet Pilarirunko Palkkirunko Seinä-, lattia- ja yläpohjaelementit Naulalevyrakenteet Liitostoleranssit (liittimien asennuspoikkeamat, liitosraot, liittimille porattavat reiät) RunkoRYL 2010:ssä pääosin samat toleranssit. Kun standardi astuu voimaan, korvaa vastaavat RYLin taulukot (mainittu RunkoRYLissä)

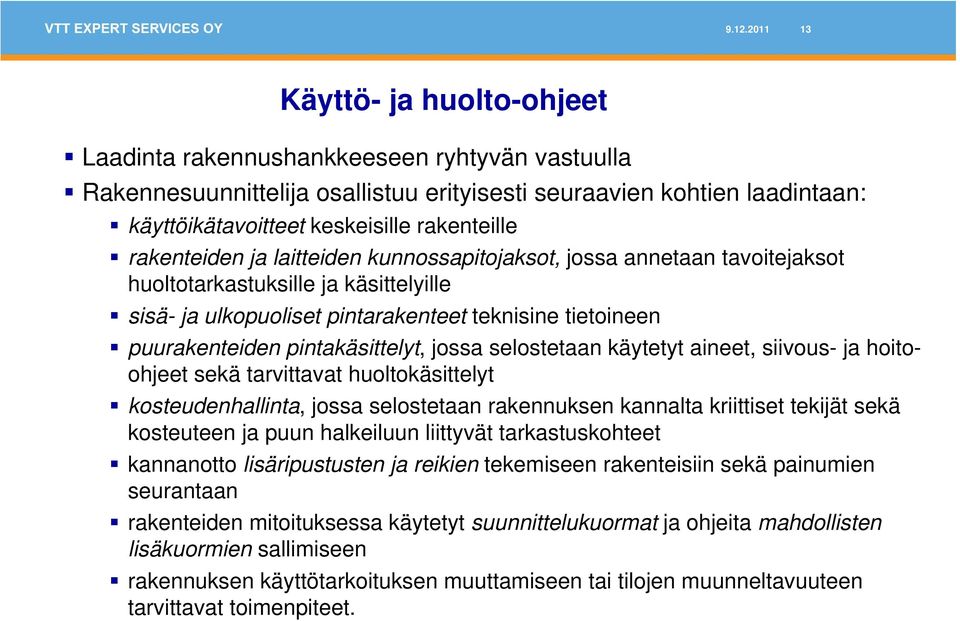

13 Käyttö- ja huolto-ohjeet Laadinta rakennushankkeeseen ryhtyvän vastuulla Rakennesuunnittelija osallistuu erityisesti seuraavien kohtien laadintaan: käyttöikätavoitteet keskeisille rakenteille rakenteiden ja laitteiden kunnossapitojaksot, jossa annetaan tavoitejaksot huoltotarkastuksille ja käsittelyille sisä- ja ulkopuoliset pintarakenteet teknisine tietoineen puurakenteiden pintakäsittelyt, jossa selostetaan käytetyt aineet, siivous- ja hoitoohjeet sekä tarvittavat huoltokäsittelyt kosteudenhallinta, jossa selostetaan rakennuksen kannalta kriittiset tekijät sekä kosteuteen ja puun halkeiluun liittyvät tarkastuskohteet kannanotto lisäripustusten ja reikien tekemiseen rakenteisiin sekä painumien seurantaan rakenteiden mitoituksessa käytetyt suunnittelukuormat ja ohjeita mahdollisten lisäkuormien sallimiseen rakennuksen käyttötarkoituksen muuttamiseen tai tilojen muunneltavuuteen tarvittavat toimenpiteet.

14 Toteutusstandardin käyttöönotto prsfs 5978 ollut alan sisäisellä kommenttikierroksella vuonna 2010 Seuraavana SFS:n lausuntokierros Käyttöönotto samanaikaisesti uuden RaKMK B-sarjan ja uudistetun osan A1 kanssa Korvautunee eurooppalaisella toteutusstandardilla seuraavan sukupolven eurokoodien yhteydessä
