1 3. C-kieli sulautetun järjestelmän ohjelmointikielenä , pva "Ohjelmointi ei ole mitään massojen huvia, vaikka sitä joskus helpoksi luullaankin. Joiltakin se sujuu luonnostaan, jotkut voivat jopa oppia sen." - Jere Käpyaho Sisältö 3.1. Mikä on ohjelmointikieli? 3.2. Sulautetun järjestelmän ohjelmointikielen tulee olla: Miksi sulautetut järjestelmät ohjelmoidaan C-kielellä? 3.3. Sulautetut järjestelmät ja ANSI C Mikä on C99? Miksi C eikä asm? 3.1. Mikä on ohjelmointikieli? Ohjelmointikielen määritykseen on monta tapaa; Ohjelmointikieli on väline, jolla ihminen kertoo tietokoneelle mitä se tulee tehdä. Opettaja Ohjelmointikieli on ohjelmien esittämiseen tarkoitettu, prosessorikohtaiseen konekieleen käännettävissä oleva kieli. Tietosanakirja Ohjelmointikieli on joukko käsitteitä, jolla ohjelmoija määrittelee algoritmin rajaamat suoritettavat tehtävät. Ohjelmoija Ohjelmointikieli on työkalu, joiden avulla ohjelmoija miettii, mitä on mahdollista tehdä ja mitä ei. Tietokone ei tiedä yhtään mitään, eikä se pysty ajattelemaan abstrakteja asioita samalla lailla kuin ihminen. Ihminen osaa tulkita hyvinkin monimutkaisia kuvitteellisia asioita, tai päätellä kiroitusvihreestä huolimatta vaikkapa kirjeensaajan oikean nimen ja osoitteen. Tietokone pystyy tulkitsemaan pelkästään numeroita, ja niistäkin vain ykkösiä ja nollia. Tästä johtuen tietokoneen ns. tietojen käsittely on vain hyvin yksinkertaista laskentaa ja loogista päättelyä. Mutta kun se tekee sitä niin nopesti. Siinä on se juju. 1

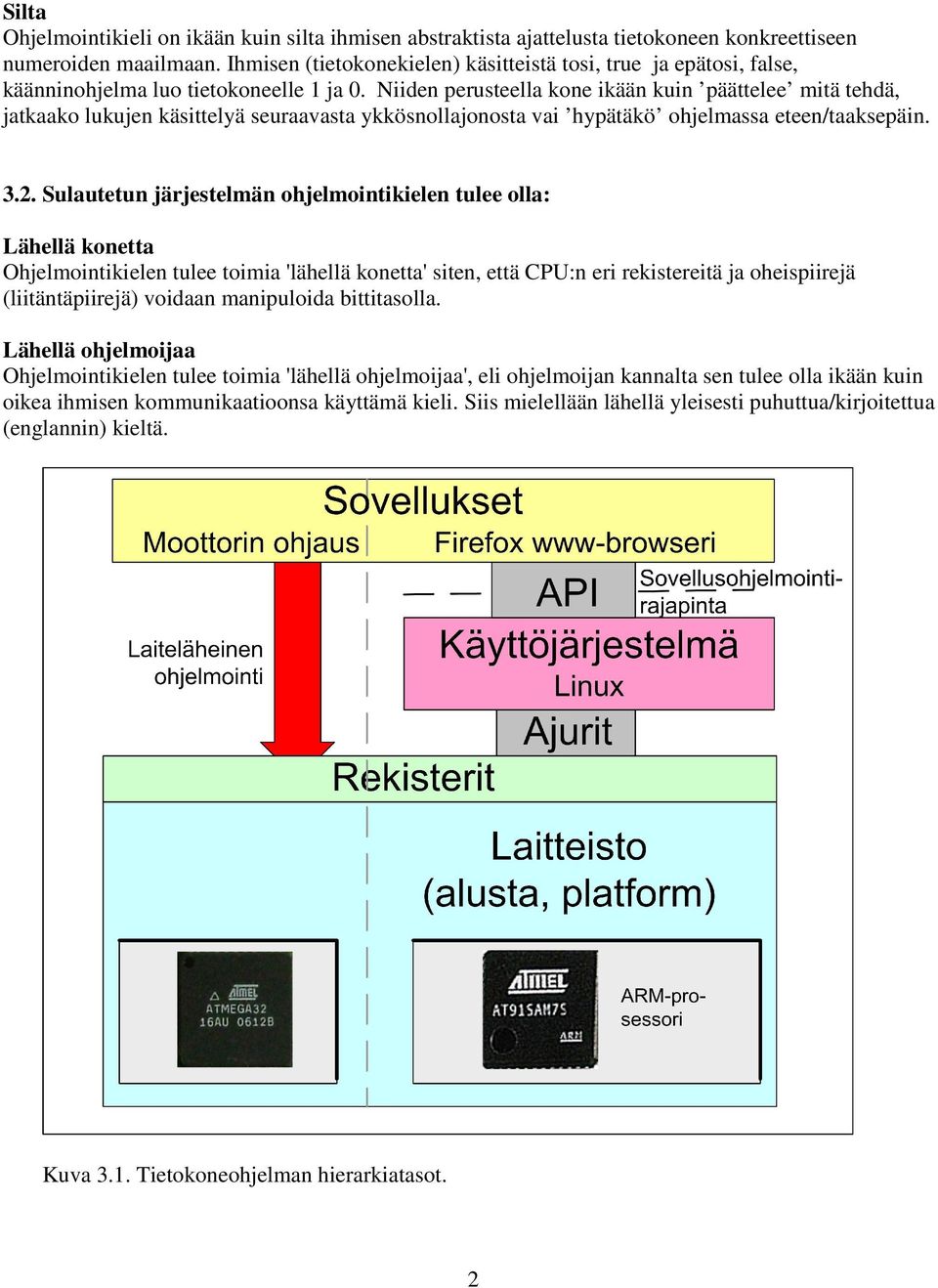

2 Silta Ohjelmointikieli on ikään kuin silta ihmisen abstraktista ajattelusta tietokoneen konkreettiseen numeroiden maailmaan. Ihmisen (tietokonekielen) käsitteistä tosi, true ja epätosi, false, käänninohjelma luo tietokoneelle 1 ja 0. Niiden perusteella kone ikään kuin päättelee mitä tehdä, jatkaako lukujen käsittelyä seuraavasta ykkösnollajonosta vai hypätäkö ohjelmassa eteen/taaksepäin Sulautetun järjestelmän ohjelmointikielen tulee olla: Lähellä konetta Ohjelmointikielen tulee toimia 'lähellä konetta' siten, että CPU:n eri rekistereitä ja oheispiirejä (liitäntäpiirejä) voidaan manipuloida bittitasolla. Lähellä ohjelmoijaa Ohjelmointikielen tulee toimia 'lähellä ohjelmoijaa', eli ohjelmoijan kannalta sen tulee olla ikään kuin oikea ihmisen kommunikaatioonsa käyttämä kieli. Siis mielellään lähellä yleisesti puhuttua/kirjoitettua (englannin) kieltä. Kuva 3.1. Tietokoneohjelman hierarkiatasot. 2

3 Miksi sulautetut järjestelmät ohjelmoidaan C-kielellä? Pienissä systeemeissä käytetään pienitehoisia, yleensä 8-bittisiä mikro-ohjaimia, joissa on vähän muistia ja joiden päätehtävä on ohjata ja valvoa jonkun elektronisen laitteen toimintaa. Siksi käytettävissä olevan ohjelmointikielen tulee olla laiteläheistä. Valittavan ohjelmointikielen tulee olla yleinen eli paljon käytetty ja siksi myös normioitu, standardoitu. Suositulle kielelle löytyy tarvittaessa apua; so. koulutusta, kirjallisuutta, kursseja, työkaluja, valmiita ohjelmia, www-osoitteita, keskustelupalstoja netissä, jne. Mielellään sen tulee olla sellainen, että se on helppo oppia ja kuitenkin tehokas. Tärkeintä tietenkin on, että käytettävälle mikro-ohjaimelle löytyy valittavan kielen käänninohjelma ja muita työkaluja. C-kielen ominaisuuksia - se on tehokas, eli C-kääntäjä tekee tiivistä ja nopeaa koodia - se on siirrettävä, eli koodi toimii eri prosessoriympäristöissä (eri tietokoneissa). Siitä nimitys "kannettava assembly". - C-kääntimiä löytyy hyvin usealle prosessorille, sekä kaupallisia, että ilmaisia - lausekielinen, korkean tason yleisluonteinen kieli, joten se on helppo oppia - laiteläheinen, päästään operoimaan CPU:n ja oheispiirien rekistereitä bittitasolla. - se on käännettävä kieli. Kääntäminen tapahtuu käännin-ohjelmalla ennen ohjelman käyttöä. Kääntimien ongelma, tosin aika pieni, on se, että saman prosessorin eri C-kääntimet käyttävät kielen eri syntakseja, murteita, jolloin koodin vaihdettavuus vaatii toisinaan sovitustyötä. Silti ns. perus-c voi olla ja tuleekin olla, hyvinkin yhdenmukaista so. vaihtokelpoista. Ritchie&Kernighan kehittelivät uutta käyttöjärjestelmää ja loivat samalla C-kielen. 3

4 C on ns. rakenteinen ohjelmointikieli C-kieli sopii jäsentävään suunnitteluun eli rakenteiseen, strukturoituun ohjelmointiin. Ohjelma on helpompi kehittää kun monimutkaiset ongelmat jaetaan ensin pienempiin palasiin. Se mahdollistaa valmiiden, käytännössä testattujen funktioiden uusiokäytön. Esimerkkinä vaikka LCD-näytön ohjaus tai sarjaportin käsittely. Rakenteinen ohjelma on helpompi korjata, koska ohjelmavirheet, bugit, paikallistetaan tavallisesti yhteen funktioon. Virheitä ei tarvitse etsiä koko koodista. Ohjelmasta tulee samalla hierarkkinen, kun funktiot kutsuvat toisiaan. Joitain funktioita käytetään anturien lukemiseen, toista tulosten laskentaan, kolmatta toimilaitteen ohjaamiseen, jne. C:n sanotaan olevan laiteläheisen ohjelmoinnin kantaisän. Oikeastaan sulautetuissa systeemeissä, joissa yleensä on käytettävissä vähäiset laiteresurssit, ei muita korkean tason kieliä voi ajatellakaan. Sulautetut ja C-koodin siirrettävyys Jos hieman karrikoidaan, niin pienten mikro-ohjainten ohjelmointi on pääosin rekistereiden bittien manipulointia ja huomattavasti vähemmän yleisluontoista, oikeaa, tietojenkäsittelyä. Suurien, 16- ja 32-bittisten, mikro-ohjaimien yhteydessä voidaan hyödyntää valmiita kirjastoja, tehdä oikeaa ohjelmointia. Pikkuohjaimien I/O-pinnien kanssa työskentely on enemmälti käsityötä. Mutta juuri sehän niissä kiehtoo. Ainoastaan sellainen koodi, joka on kirjoitettu täysin ANSI C:n mukaisia kirjastoja käyttäen, on siirrettävissä sellaisenaan alustasta toiseen. Sulautetuissa järjestelmissä se ei ole mahdollista. Laiteläheisyys tuo niin paljon ohjelmakoodiin erikoisratkaisuja, että aina on suoritettava enemmän tai vähemmän tapauskohtaisia muutoksia. Jopa saman mikro-ohjaimen eri C-kääntimien kesken siirrettävyys on lähinnä mainoslause. Toki se on helpompaa saman, kuin eri mikro-ohjainperheiden kesken Sulautetut järjestelmät ja ANSI C C-kieli on hyvin standardisoitu. Standardointi mahdollistaa sen, että kieli on helposti siirrettävissä eri ympäristöihin (eri mikro-ohjaimille). Samalla se takaa, että käyttövarmuus, ylläpidettävyys ja suoritustehokkuus ovat hyvät. ANSI, American National Standards Institute, on vuodesta 1983 alkaen huolehtinut C-ohjelmien yhteensopivuudesta. Ennen sitä kaikki ohjelmoijat noudattivat normina Ritchie ja Kerninghan kirjaa The C Programming Language. ANSI C standardi valmistui 1989 ja sitä on myöhemmin (1999) täydennetty. Kun ohjelmassa käytetään pelkästään ANSI-standardin mukaista koodia, se on käännettävissä eri ympäristöihin ja kääntämisen voi tehdä kaikilla normin mukaisilla C- työkaluilla. ANSI C määrittää C-kielen lisäksi myös standardikirjaston (Standard Library), jossa määritetään ne perusfunktiot, jotka ovat käyttävissä eri ympäristöissä ja josta voi poimia useaan eri tilanteeseen ja ongelmaan sopivan ohjelmamoduulin. Valmiita funktioita löytyy mm. käyttöjärjestelmän käsittelyyn, muotoiltuun syötteeseen ja tulostukseen, muistin varaamiseen, merkkijonojen käsittelyyn jne. Normi esittää yksityiskohtaisesti kunkin valmiin funktion toiminnan. 4

5 Mitä lähempänä laitteistoa ollaan, sitä vähemmän voi käyttää yleiskäyttöisiä valmiita ratkaisuja. Standardinmukaista ANSI C:tä ei oikeastaan ole olemassa sulautetuille järjestelmille. Suurin osa sen kirjastoista on aivan liian raskasta 8-bittiselle mikro-ohjaimelle. Toisaalta laiteläheisyys edellyttää suuren määrän koodia, jota ei ole standardoitu. Mikä on C99? ISO 9899 on uusin standardi eli C99. - mitaltaan muuttuvat taulukot, koko voidaan määrittää ajonaikaisesti - // kommentit C++-kielestä - Boolean tyyppi, stdbool.h - helpommat muuttujamäärittelyt - uusia tietotyyppejä vaativaan laskentaan - funktiolla on oltava paluutyyppi, return type - inline-avainsana, pienet usein kutsuttavat funktiot voidaan kääntää konekieliseksi koodiksi ilman hyppykäskyjä tai pinon käsittelyä. Suoritus nopeutuu. Kaupalliset C-kääntimet ovat jäämässä pois tuotannosta, koska C++ tullut tilalle. Siksi gcc ja sen AVRversio avr-gcc valtaavat alaa. Lisätietoja C-standardien saatavuudesta: < Standardi on kielen "lakikirja". Standardin tehtävänä on olla tiivis ja yksiselitteinen.. WinAVR-paketti sisältää oman kirjaston, jossa on useita standardikirjaston funktioita, mm. merkkijonon käsittelyyn sstrcpy, strlen, matematiikkafunktioita kuten sin, cos, sqrt, pow, i-o-funktioita kuten printf ja scanf. Kaikkia ei voi, eikä kannata konfiguroida, koska ne ovat esim. liian suuria. Toisaalta siinä on paljon AVR-spesifisiä funktioita. Perimmäisenä pyrkimyksenä kuitenkin standardin noudattaminen. Sulautettujen järjestelmien koodikirjastoon kukin kääntimen valmistaja joutuu tekemään suuren joukon kyseisen prosessorin (mikro-ohjaimen) läheisiä, standardiin kuulumattomia funktioita. Näiden funktioiden määrä ja laatu ovat hyvin ratkaisevia tekijöitä, kun sopivaa käännin-ohjelmaa valitaan. Myös yksityinen ohjelmoija voi kirjoittaa omia - tai käyttää muiden valmistamia funktioita, jos oma järjestelmä edellyttää erityistarpeita. Hyvin tehty oma funktio on yleiskäyttöinen ja antaa lisämukavuuksia koodaamiseen. 5

6 GCC, GNU C Compiler GCC tarkoittaa nykyään GNU Compiler Collection, koska sillä voi kääntää C:n lisäksi myös C++, Java, Fortran, Ada, kieliä ja se tukee mm. Alpha, Intel x86, Motorola 68k, MIPS, PowerPC, ARM, AVR, Motorola HC11/12 ohjaimia. Ristikäännin Sulautettujen laitteiden ohjelmia kehitetään muussa kuin kohdeympäristössä (PC), jolloin tarvitaan ristikäännin. Ristikäännin toimii siis PC-koneessa (Pentium, AMD), mutta koodi käännetään kohdeprosessorin konekoodiksi (esim. AVR). Koska ANSI-C ei suoraan tue rekisterien käyttöä esim. symbolisen konekielen tavoin (LDI r16,8) siksi laiteläheisessä ohjelmoinnissa tarvitaan erityisen paljon rekistereiden manipulointia makrojen tai erikoiskirjastofunktioiden avulla. Miksi C eikä asm? Assembly eli lyhyesti asm, on matalan tason ohjelmointikieli ja se on aina laitteeseen (mikro-ohjain) sidottu. Oikeasti assembly on konekoodia, jonka konekielen käskyt on muutettu apusanoiksi eli muistikkaiksi, mnemonics, jotta ne olisivat koodaajan helpommin hallittavissa. Koska asm on laiteläheinen, sen koodi on suoraan cpu:n komentamiseen tarkoitettuja yksinkertaisia käskyjä, ja niitä oltava paljon. Se vaatii ohjelmoijalta kohtuutonta ja turhaa muistamista. Ohjelman tekeminen asmilla on todella suuritöistä. Tämänpäivän 8-bittiset ohjaimet ovat tehokkuudeltaan aivan toista kuin vuosikymmen sitten, joten ne antavat mahdollisuuden tehdä monipuolisia sovelluksia, niin laite- kuin ohjelmatasollakin. Jotta työ olisi muutakin kuin puuhastelua, ammattimaisuus edellyttää koodausta korkeamman tason kielellä. Muistathan, että korkean tason kielenä yksi C-käsky käännettynä käsittää (joskus hyvinkin) monta asmkäskyä. Kun ohjelmoidaan C-kielellä, tai jollain muulla korkean tason kielellä, CPU:n sisäinen toiminta ja rekisterit voidaan ainakin osittain unohtaa. C-käännin hoitakoon sen. Opiskeluvaiheessa MCU:n sisäisen rakenteen ja toiminnan haltuunotto on tärkeää, sillä sitä tietämystä tarvitaan jatkuvasti uusien asioiden omaksumiseen. Mutta kun ne hallitaan, ts. ammattisanasto ja työkalut hallitaan, voidaan keskittyä ongelman ratkaisuun eli sovellusohjelman koodaamiseen. Toinen tärkeä ominaisuus on siirrettävyys, portability. Jos jostain syystä on vaihdettava MCU toiseen, C-koodin siirtäminen siihen on huomattavasti kevyempi toimenpide kuin kaiken koodaaminen uudelleen asmilla. Porttaamisessa auttaa, jos on mahdollista toteuttaa koodia mahdollisimman paljon C-kielen standardikirjasto-funktioilla, sillä ne soveltuvat sellaisenaan käyttöön uudessakin ympäristössä. 6
