1 Ohjelmistojen mallintaminen, mallintaminen ja UML 1

2 Mallintaminen ja UML Ohjelmistojen mallintamisesta ja kuvaamisesta Oliomallinnus ja UML Käyttötapauskaaviot Luokkakaaviot Sekvenssikaaviot 2

3 Yleisesti mallintamisesta Perinteiset insinöörialat perustuvat malleihin Siltaa rakentaessa tarkat lujuuslaskelmat (=malli) Näihin perustuen tehdään piirustukset, eli malli siitä miten silta pitää toteuttaa (=edellistä hieman tarkempi malli) Malli on abstrakti kuvaus mielenkiinnon alla olevasta kohteesta pyrkii kuvaamaan vaan olennaisen käyttötarkoitusta varten liian tarkat tai liian ylimalkaiset mallit epäoptimaalisia 3

4 Mallit ja abstraktiot Malli: abstraktio jostain kohteesta Abstrahointi: asian ilmaiseminen tavalla, joka tuo esiin tietystä näkökulmasta katsottuna oleellisen ja kätkee tarpeettomat yksityiskohdat abstraktio on abstrahoinnin tulos, siis tietystä näkökulmasta katsottuna oleellisia asioita sisältävä kuvaus kohteesta Ohjelmiston malli: abstraktio ohjelmistosta (näkemys, kuvaus) 4

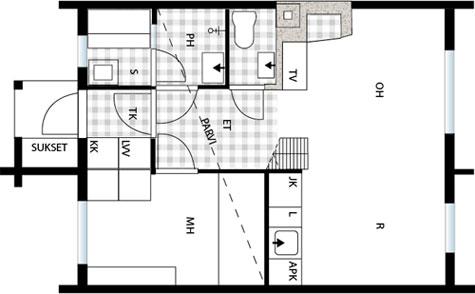

5 Eri abstraktiotason mallit Hyvin abstrakti kuvaus talosta: 78m 2, 2h + keittiö + sauna Hieman konkreettisempi kuvaus: 5

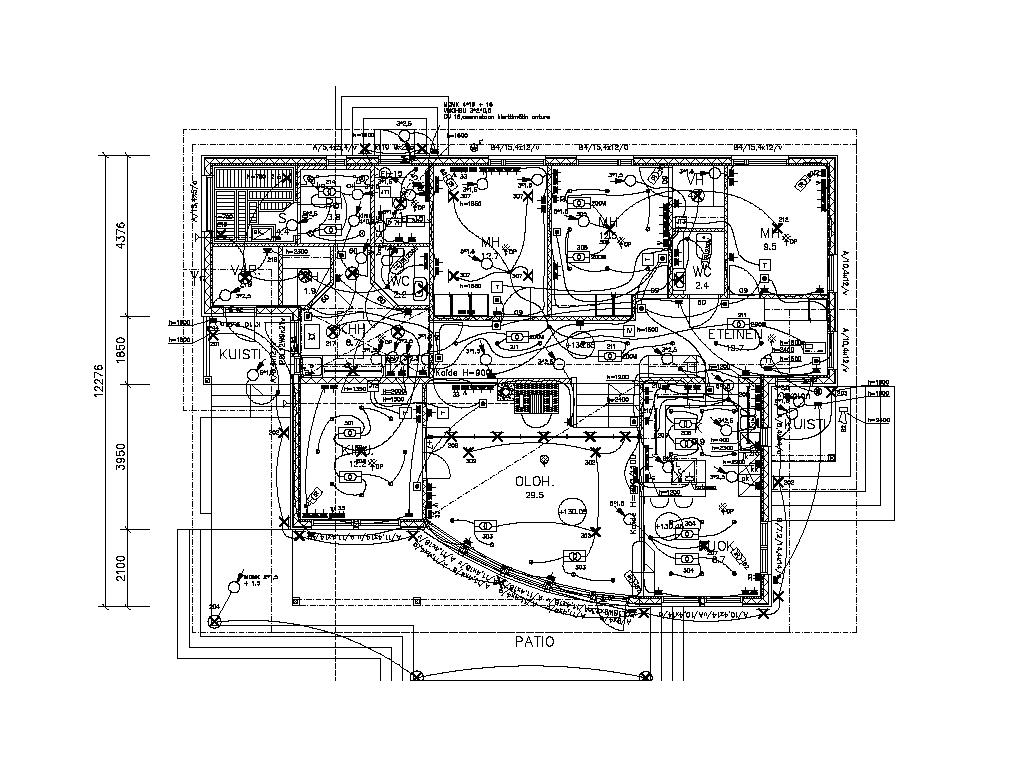

6 Tarkentuva malli, näkökulman valinta Talon sähkösuunnitelma: 6

7 Ohjelmistojen mallintamisesta ja kuvaamisesta Ohjelmistotuotannossa on kyse mallintamisesta Toisaalta ohjelmiston käsittelemää liiketoimintaa Toisaalta ohjelmiston sisäistä rakennetta Näiden tulisi vastata toisiaan Tietojärjestelmän kehittäminen on yhteistyötä Ohjelmiston kehittäjien ja muiden sidosryhmien ymmärrettävä toisiaan Projektiin tulevan uuden henkilön pystyttävä muodostamaan yleiskuva järjestelmästä Tämän vuoksi muodostamme järjestelmän mallin ja siihen perustuvia kuvauksia eri tarpeisiin 7

8 Ohjelmistojen mallintaminen Vaatimusmäärittelyssä mallinnetaan mitä järjestelmän toiminnallisuudelta halutaan Suunnittelussa mallinnetaan Järjestelmän arkkitehtuuri eli jakautuminen tarkempiin komponentteihin Yksittäisten komponenttien suunnitelma Toteuttaja käyttää näitä malleja ja luo konkreettisen tuotteen Vaatimuksien mallit yleensä korkeammalla abstraktiotasolla kuin suunnitelman mallit Vaatimus ei puhu ohjelman sisäisestä rakenteesta toisin kuin suunnitelma 8

9 Mallinnuskielet Mallintamiseen tarvitaan kieli Voidaan käyttää luonnollista kieltä (suomea) Suosittua on käyttää visuaalista kieltä (UML) Vaatimusmäärittely- ja suunnitteluvaiheessa Kaavio itsessään on vain harvoin riittävä, lisäksi tarvitaan sanallista selostusta Joskus (harvoin) voidaan käyttää formaalisti määriteltyjä kieliä 9

10 Formaalit menetelmät Formaalit menetelmät (Z, B method, Alloy) Perustuvat matematiikkaan, logiikkaan Ideana mahdollistaa automaattinen päättely, mallin ominaisuuksien todistaminen Käytössä joillakin erityisalueilla, kuten protokollien tai mikropiirien suunnitteleminen Suosiota vähentää tarvittavan koulutuksen määrä Myös itse ohjelma on malli, jota voidaan lisäksi koneellisesti suorittaa 10

11 Ohjelma itsessään on malli Tietojenkäsittelytehtävän suorituksen malli ohjelmointikielen käsittein esitettynä Suoritettava malli: ohjelman sisältää kaiken suorituksen kannalta tarpeellisen tiedon Ohjelmakoodiin (=mallin esitys) voi sisältyä myös suorituksen kannalta tarpeetonta informaatiota, kommentteja Kuvaavat (mallintavat) ohjelmaa tai sen suoritusta Ollakseen hyödyllisiä tulisi olla korkeammalla abstraktiotasolla kuin ohjelmakoodi 11

12 Kommentit ohjelmakoodissa Esim. i=1; // i saa arvon 1 hyödytön kommentti, sama abstraktiotaso Parempi: // muunnetaan eurohinnat dollareiksi for (int i=0; i<euros.length; i++) { dollars[i] = ExchangeRate*euros[i]; } 12

13 Kommenttien käyttäminen mallintamiseen Ohjelmakommenttien tarjoamat abstraktiot ohjelmasta eivät perustu mihinkään yhtenäiseen käsitteistöön, vaan ovat ohjelmoijan vapaasti muodostettavissa eritasoisia taso ei mitenkään näy esitetään luonnollisella kielellä, dokumentointijärjestelmä (esim. JavaDoc) voi asettaa jotain syntaktisia ehtoja 13

14 Ohjelman annotaatiot Ohjelman annotaatiot ovat kommenttien kaltaisia, mutta formaalimmin määriteltyjä int id; Määrittelee, että kenttä id toimii olion identiteettinä Identiteetin käsite puolestaan määritellään annotaatiota hyödyntävässä paikassa Annotaatiot toimivat usein samalla tai samankaltaisella abstraktion tasolla 14

15 Oliomallinnus Suosituimmaksi tavaksi ohjelmistojen mallintamiseen on noussut oliomallinnus Perustuu oletukseen, jonka mukaan minkä tahansa järjestelmän katsotaan voivan muodostua olioista, jotka yhteistyössä toimien ja toistensa palveluja hyödyntäen tuottavat järjestelmän tuottamat palvelut Eli järjestelmä tarjoaa joukon palveluja Nämä palvelut toteuttavat asiakkaan vaatimukset Järjestelmä rakentuu oliosta, jotka toteuttavat järjestelmän palvelut Oliot ovat itsessään osajärjestelmiä, jotka tarjoavat palveluja toisille olioille ja käyttävät toisten olioiden palveluja 15

16 Unified Modeling Language eli UML Oliomallinnusta varten kehitetty standardoitu kuvaustekniikka Taustalla joukko 90-luvun alussa kehitettyjä kuvaustekniikoita, nykyinen versio 2.2 Vanhojen standardien mukaisia kaavioita näkyy yhä UML:ssä nykyään 13 esityyppistä kaaviota Eri näkökulmille omat kaavionsa UML standardi ei määrittele miten ja missä tilanteissa kaavioita tulisi käyttää Tätä varten olemassa useita oliomenetelmiä Menetelmät antavat ohjeistoa UML:n soveltamiselle määrittelyssä ja suunnittelussa 16

17 UML:n kaaviotyypit 17

18 UML:n käyttötapoja UML-standardi määrittelee kaavioiden syntaksin eli oikeaoppisen piirtotavan suhteellisen tarkasti Eri versioiden välillä pieniä muutoksia Jotkut suosivat UML:n käyttöä tarkasti syntaksia noudattaen Kaaviot piirretään tällöin usein tietokoneavusteisella suunnitteluvälineellä On myös UML:n luonnosmaisemman käytön puolestapuhujia Kuvia piirretään usein valkotaululle tai paperille ns. ketterä mallinnus Kaaviot ennenkaikkia kommunikoinnin apuväline 18

19 Käsin piirretty luonnosmainen kaavio 19

20 Kurssin sisältö Käyttötapausmalli: UML:n käyttötapauskaaviot Käyttäjien vaatimusten dokumentointi Luokkamalli: UML:n luokkakaaviot Tapa määritellä oliota ja olioiden välisiä suhteita Olioiden yhteistoiminnan kuvaaminen UML:n sekvenssikaaviot ja kommunikaatiokaaviot UML:n soveltaminen ohjelmiston kehittämisessä Vaatimusmäärittely, arkkitehtuurisuunnittelu, oliosuunnittelu, toteutus Miten UML liittyy kaikkeen tähän? UML:n tila- ja aktiviteettikaaviot Hieman vähemmän käytettyjä mutta joskus hyödyllisiä kaavioita 20
