1 LK Huonesäätö ICS.2 Rakenne LK Huonesäätö ICS.2 on säätöjärjestelmä LK Lattialämmitystä varten. Järjestelmä sopii kaiken kokoisiin kiinteistöihin. LK ICS.2:n avulla saavutetaan paras mahdollinen asumisviihtyvyys ja järjestelmän itsemodulointitekniikka takaa lämmitysjärjestelmän energiatehokkuuden. Järjestelmään kuuluu LK Vastaanotinyksikkö ICS.2, LK Huonetermostaatti ICS.2 sekä LK Toimilaite 24 V. Huonetermostaatin ja vastaanotinyksikön välinen kommunikointi tapahtuu joko langattomasti tai langallisesti. Vastaanotinyksikköjä on saatavana sekä - että 8-kanavaisina. -kanavainen vastaanotinyksikkö voi kommunikoida yhden huonetermostaatin kanssa. 8-kanavainen vastaanotinyksikkö voi kommunikoida 8 huonetermostaatin kanssa. 8-kanavainen vastaanotinyksikkö voi kommunikoida sekä langattomasti että langallisesti. Jos järjestelmässä on useampi vastaanotinyksikkö, ne voivat kommunikoida langattomasti toistensa kanssa niin että koko järjestelmää koskevat yhteiset toiminnat ovat toiminnassa. Näitä toimintoja ovat esimerkiksi järjestelmän kiertovesipumpun ja lämmönlähteen ohjaus sekä mahdollisuus liittää LK Webserver internetyhteyttä varten. LK ICS.2:ssa on monia älyratkaisuja, kuten adaptiivinen viikko-ohjelma, loma-asetus, takkatoiminto ja ulkoisen lattia-anturin liitäntämahdollisuus. Lisävarusteena saatavan LK Webserver ICS.2:n avulla voit ohjata lattialämmitysjärjestelmääsi internetin kautta matkapuhelimesta, tabletista tai tietokoneesta. LK ICS.2 pystyy kommunikoimaan Modbuss-protokollan RS485/RTU kautta, jolloin se on liitettävissä kiinteistöautomaatioon. Toiminta Huonetermostaatti säätää huoneen lämpötilaa langattomalla tai langallisella signaalinsiirrolla vastaanotinyksikköön. Vastaanotinyksikön kautta vaikutetaan kunkin huoneen toimilaitteeseen. Itsemodulointitekniikka Mahdollisimman energiatehokkaan lattialämmityssäädön edellytyksenä on LK ICS.2:n itse-modulointitekniikka. Itsemodulointitekniikka tarkoittaa, että lattialämmityspiirien virtaus optimoidaan jatkuvasti huoneen lämmöntarpeen mukaan. Näin saadaan parempi asuinviihtyvyys sekä energiatehokkaampi ja ympäristöystävällisempi lattialämmitysjärjestelmä verrattuna perinteisiin On/Off -tekniikalla toimiviin järjestelmiin. Järjestelmän ominaisuuksia: Itsemodulointitekniikka vakiona Internetyhteys lisävarusteena saatavan LK Webserver ICS.2:n kautta Huonetermostaatit korkeakiilto valkoisena, korkeakiilto mustana tai hopeanharmaana Adaptiivinen viikko-ohjelma Lomatoiminto Loki-/analyysitoiminto* Langallinen tai langaton kommunikointi huonetermostaatin ja vastaanotinyksikön välillä* Venttiilien koekäyttö Pumpun koekäyttö* Lämmönlähteen ohjaus* Takkatoiminto Ohitustoiminto Lämpötila-alueen rajoitus * Koskee LK Vastaanotinyksikköä 8 ICS.2

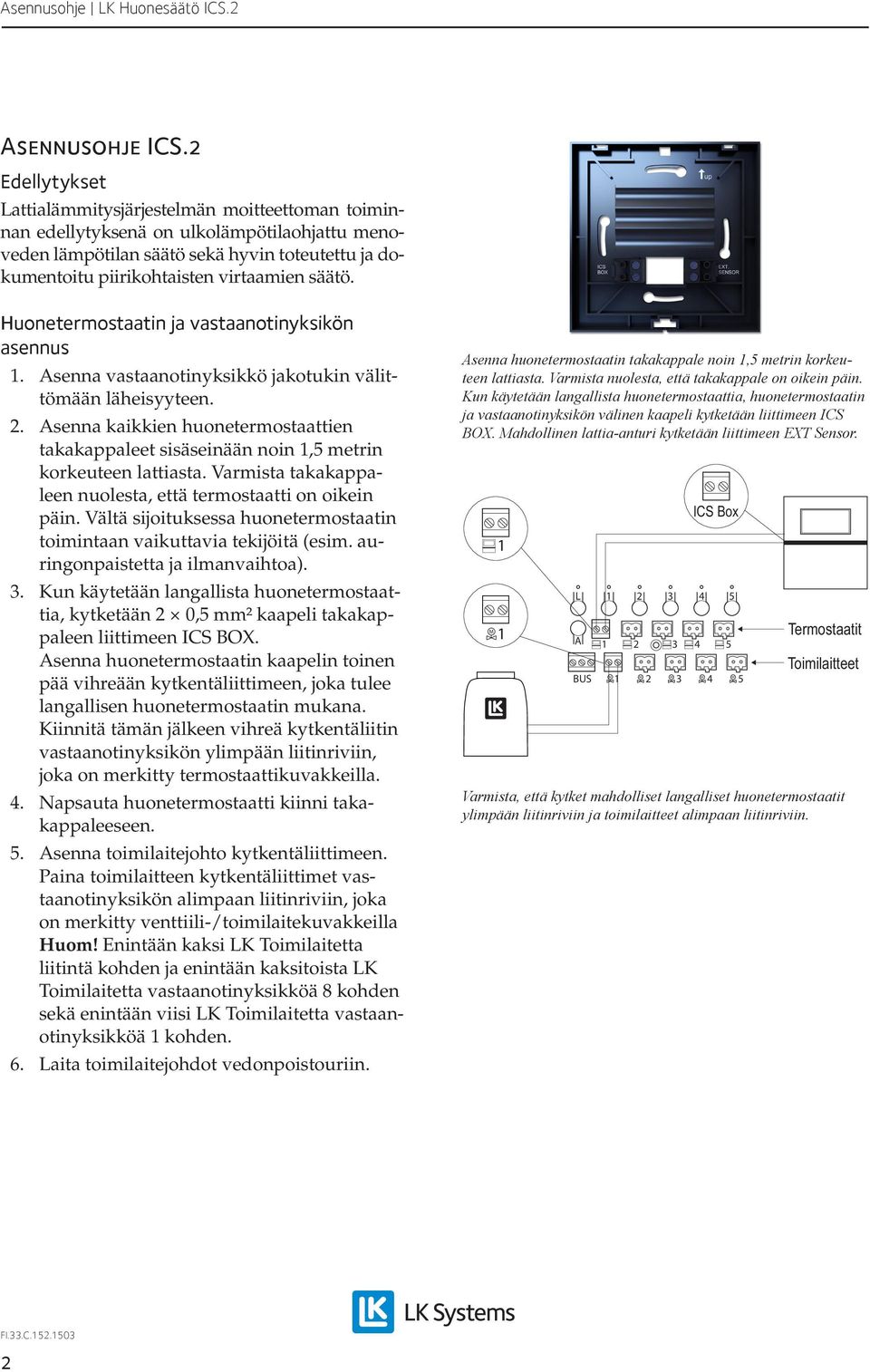

2 Asennusohje ICS.2 Edellytykset Lattialämmitysjärjestelmän moitteettoman toiminnan edellytyksenä on ulkolämpötilaohjattu menoveden lämpötilan säätö sekä hyvin toteutettu ja dokumentoitu piirikohtaisten virtaamien säätö. Huonetermostaatin ja vastaanotinyksikön asennus. Asenna vastaanotinyksikkö jakotukin välittömään läheisyyteen. 2. Asenna kaikkien huonetermostaattien takakappaleet sisäseinään noin,5 metrin korkeuteen lattiasta. Varmista takakappaleen nuolesta, että termostaatti on oikein päin. Vältä sijoituksessa huonetermostaatin toimintaan vaikuttavia tekijöitä (esim. auringonpaistetta ja ilmanvaihtoa). 3. Kun käytetään langallista huonetermostaattia, kytketään 2 0,5 mm² kaapeli takakappaleen liittimeen ICS BOX. Asenna huonetermostaatin kaapelin toinen pää vihreään kytkentäliittimeen, joka tulee langallisen huonetermostaatin mukana. Kiinnitä tämän jälkeen vihreä kytkentäliitin vastaanotinyksikön ylimpään liitinriviin, joka on merkitty termostaattikuvakkeilla. 4. Napsauta huonetermostaatti kiinni takakappaleeseen. 5. Asenna toimilaitejohto kytkentäliittimeen. Paina toimilaitteen kytkentäliittimet vastaanotinyksikön alimpaan liitinriviin, joka on merkitty venttiili-/toimilaitekuvakkeilla Huom! Enintään kaksi LK Toimilaitetta liitintä kohden ja enintään kaksitoista LK Toimilaitetta vastaanotinyksikköä 8 kohden sekä enintään viisi LK Toimilaitetta vastaanotinyksikköä kohden. 6. Laita toimilaitejohdot vedonpoistouriin. Asenna huonetermostaatin takakappale noin,5 metrin korkeuteen lattiasta. Varmista nuolesta, että takakappale on oikein päin. Kun käytetään langallista huonetermostaattia, huonetermostaatin ja vastaanotinyksikön välinen kaapeli kytketään liittimeen ICS BOX. Mahdollinen lattia-anturi kytketään liittimeen EXT Sensor. M L A ICS Box M M BUS 2 3 M M M 4 5 Termostaatit Toimilaitteet Varmista, että kytket mahdolliset langalliset huonetermostaatit ylimpään liitinriviin ja toimilaitteet alimpaan liitinriviin. 2

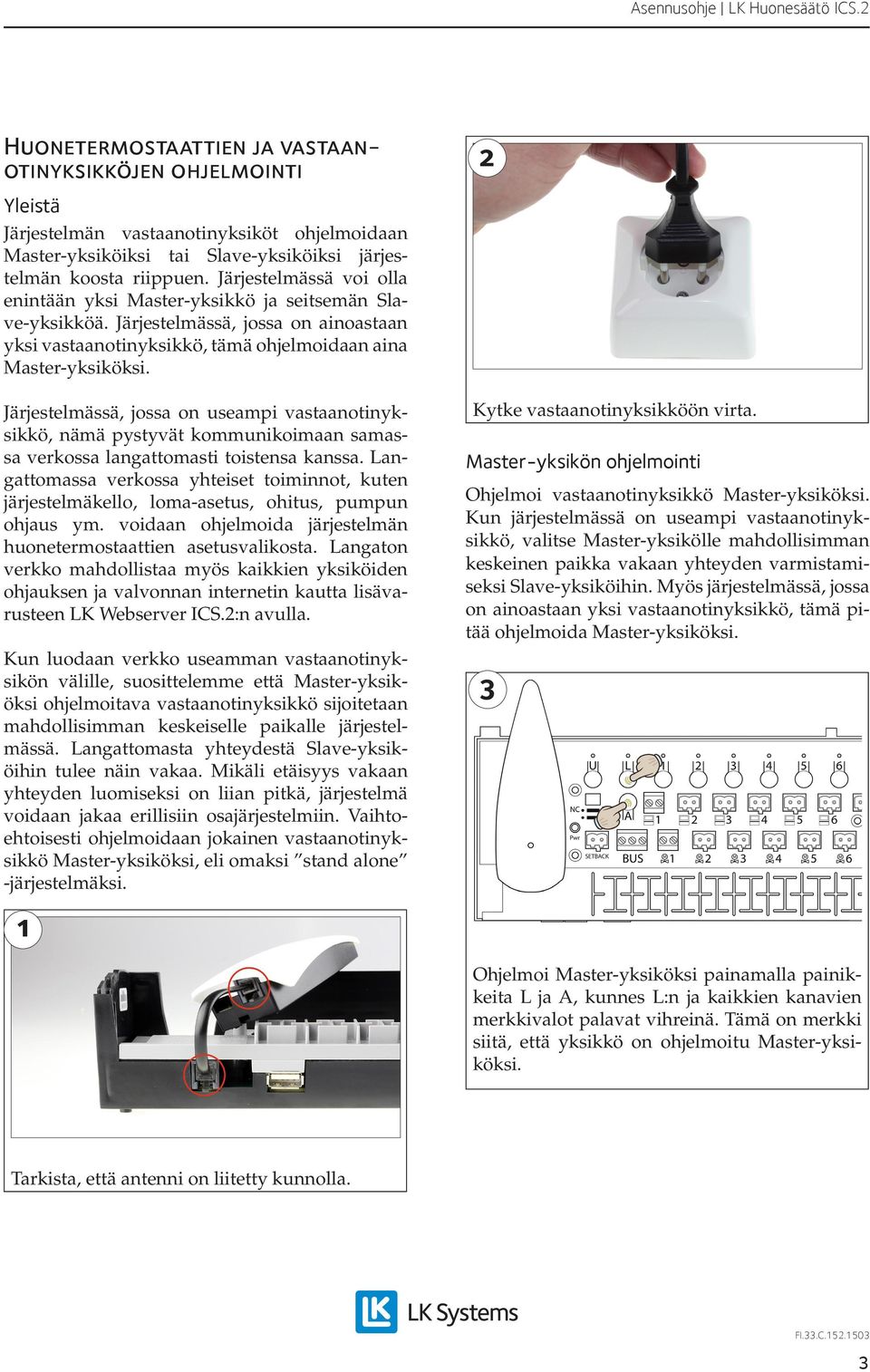

3 Huonetermostaattien ja vastaanotinyksikköjen ohjelmointi Yleistä Järjestelmän vastaanotinyksiköt ohjelmoidaan Master-yksiköiksi tai Slave-yksiköiksi järjestelmän koosta riippuen. Järjestelmässä voi olla enintään yksi Master-yksikkö ja seitsemän Slave-yksikköä. Järjestelmässä, jossa on ainoastaan yksi vastaanotinyksikkö, tämä ohjelmoidaan aina Master-yksiköksi. Järjestelmässä, jossa on useampi vastaanotinyksikkö, nämä pystyvät kommunikoimaan samassa verkossa langattomasti toistensa kanssa. Langattomassa verkossa yhteiset toiminnot, kuten järjestelmäkello, loma-asetus, ohitus, pumpun ohjaus ym. voidaan ohjelmoida järjestelmän huonetermostaattien asetusvalikosta. Langaton verkko mahdollistaa myös kaikkien yksiköiden ohjauksen ja valvonnan internetin kautta lisävarusteen LK Webserver ICS.2:n avulla. Kun luodaan verkko useamman vastaanotinyksikön välille, suosittelemme että Master-yksiköksi ohjelmoitava vastaanotinyksikkö sijoitetaan mahdollisimman keskeiselle paikalle järjestelmässä. Langattomasta yhteydestä Slave-yksiköihin tulee näin vakaa. Mikäli etäisyys vakaan yhteyden luomiseksi on liian pitkä, järjestelmä voidaan jakaa erillisiin osajärjestelmiin. Vaihtoehtoisesti ohjelmoidaan jokainen vastaanotinyksikkö Master-yksiköksi, eli omaksi stand alone -järjestelmäksi. 2 Kytke vastaanotinyksikköön virta. Master-yksikön ohjelmointi Ohjelmoi vastaanotinyksikkö Master-yksiköksi. Kun järjestelmässä on useampi vastaanotinyksikkö, valitse Master-yksikölle mahdollisimman keskeinen paikka vakaan yhteyden varmistamiseksi Slave-yksiköihin. Myös järjestelmässä, jossa on ainoastaan yksi vastaanotinyksikkö, tämä pitää ohjelmoida Master-yksiköksi. 3 Ohjelmoi Master-yksiköksi painamalla painikkeita L ja A, kunnes L:n ja kaikkien kanavien merkkivalot palavat vihreinä. Tämä on merkki siitä, että yksikkö on ohjelmoitu Master-yksiköksi. Tarkista, että antenni on liitetty kunnolla. 3

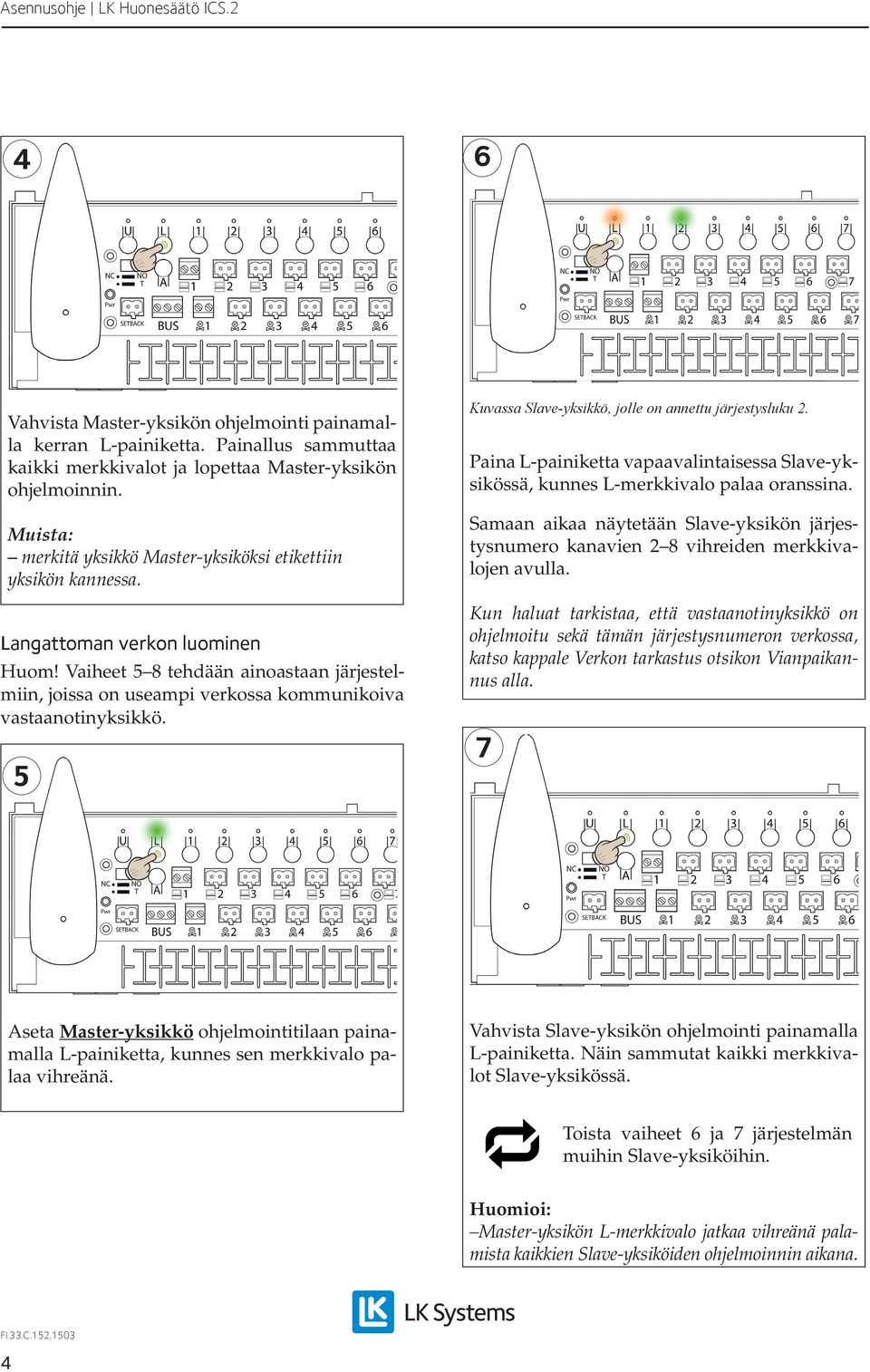

4 Asennusohje LK Huonesäätö ICS.2 4 Vahvista Master-yksikön ohjelmointi painamalla kerran L-painiketta. Painallus sammuttaa kaikki merkkivalot ja lopettaa Master-yksikön ohjelmoinnin. Muista: merkitä yksikkö Master-yksiköksi etikettiin yksikön kannessa. Langattoman verkon luominen Huom! Vaiheet 5 8 tehdään ainoastaan järjestelmiin, joissa on useampi verkossa kommunikoiva vastaanotinyksikkö. 5 Aseta Master-yksikkö ohjelmointitilaan painamalla L-painiketta, kunnes sen merkkivalo palaa vihreänä. 6 Kuvassa Slave-yksikkö, jolle on annettu järjestysluku 2. Paina L-painiketta vapaavalintaisessa Slave-yksikössä, kunnes L-merkkivalo palaa oranssina. Samaan aikaa näytetään Slave-yksikön järjestysnumero kanavien 2 8 vihreiden merkkivalojen avulla. Kun haluat tarkistaa, että vastaanotinyksikkö on ohjelmoitu sekä tämän järjestysnumeron verkossa, katso kappale Verkon tarkastus otsikon Vianpaikannus alla. 7 Vahvista Slave-yksikön ohjelmointi painamalla L-painiketta. Näin sammutat kaikki merkkivalot Slave-yksikössä. Toista vaiheet 6 ja 7 järjestelmän muihin Slave-yksiköihin. Huomioi: Master-yksikön L-merkkivalo jatkaa vihreänä palamista kaikkien Slave-yksiköiden ohjelmoinnin aikana. 4

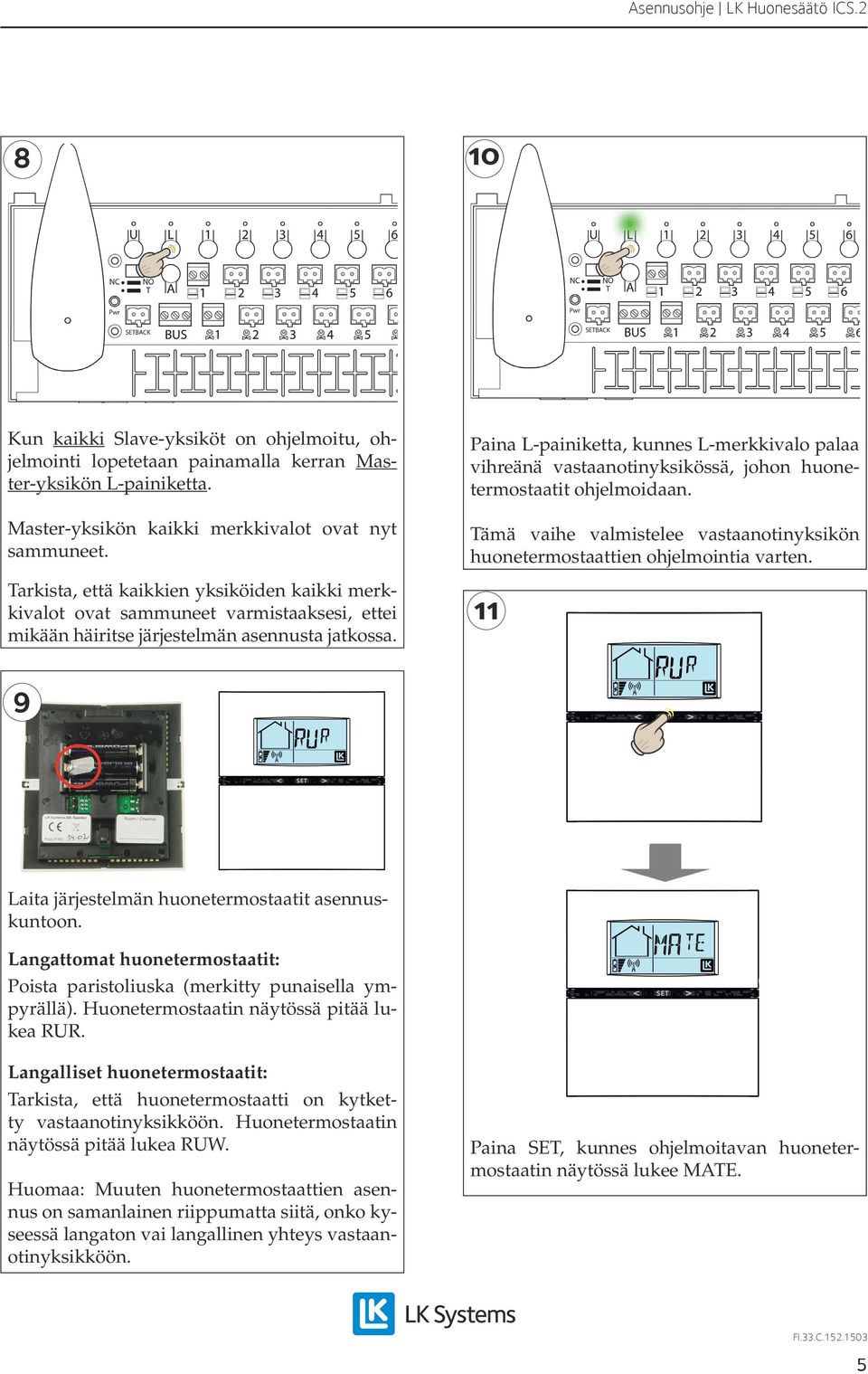

5 Asennusohje LK Huonesäätö ICS Kun kaikki Slave-yksiköt on ohjelmoitu, ohjelmointi lopetetaan painamalla kerran Master-yksikön L-painiketta. Paina L-painiketta, kunnes L-merkkivalo palaa vihreänä vastaanotinyksikössä, johon huonetermostaatit ohjelmoidaan. Master-yksikön kaikki merkkivalot ovat nyt sammuneet. Tämä vaihe valmistelee vastaanotinyksikön huonetermostaattien ohjelmointia varten. Tarkista, että kaikkien yksiköiden kaikki merkkivalot ovat sammuneet varmistaaksesi, ettei mikään häiritse järjestelmän asennusta jatkossa. 9 Laita järjestelmän huonetermostaatit asennuskuntoon. Langattomat huonetermostaatit: Poista paristoliuska (merkitty punaisella ympyrällä). Huonetermostaatin näytössä pitää lukea RUR. Langalliset huonetermostaatit: Tarkista, että huonetermostaatti on kytketty vastaanotinyksikköön. Huonetermostaatin näytössä pitää lukea RUW. Huomaa: Muuten huonetermostaattien asennus on samanlainen riippumatta siitä, onko kyseessä langaton vai langallinen yhteys vastaanotinyksikköön. Paina SET, kunnes ohjelmoitavan huonetermostaatin näytössä lukee MATE. 5

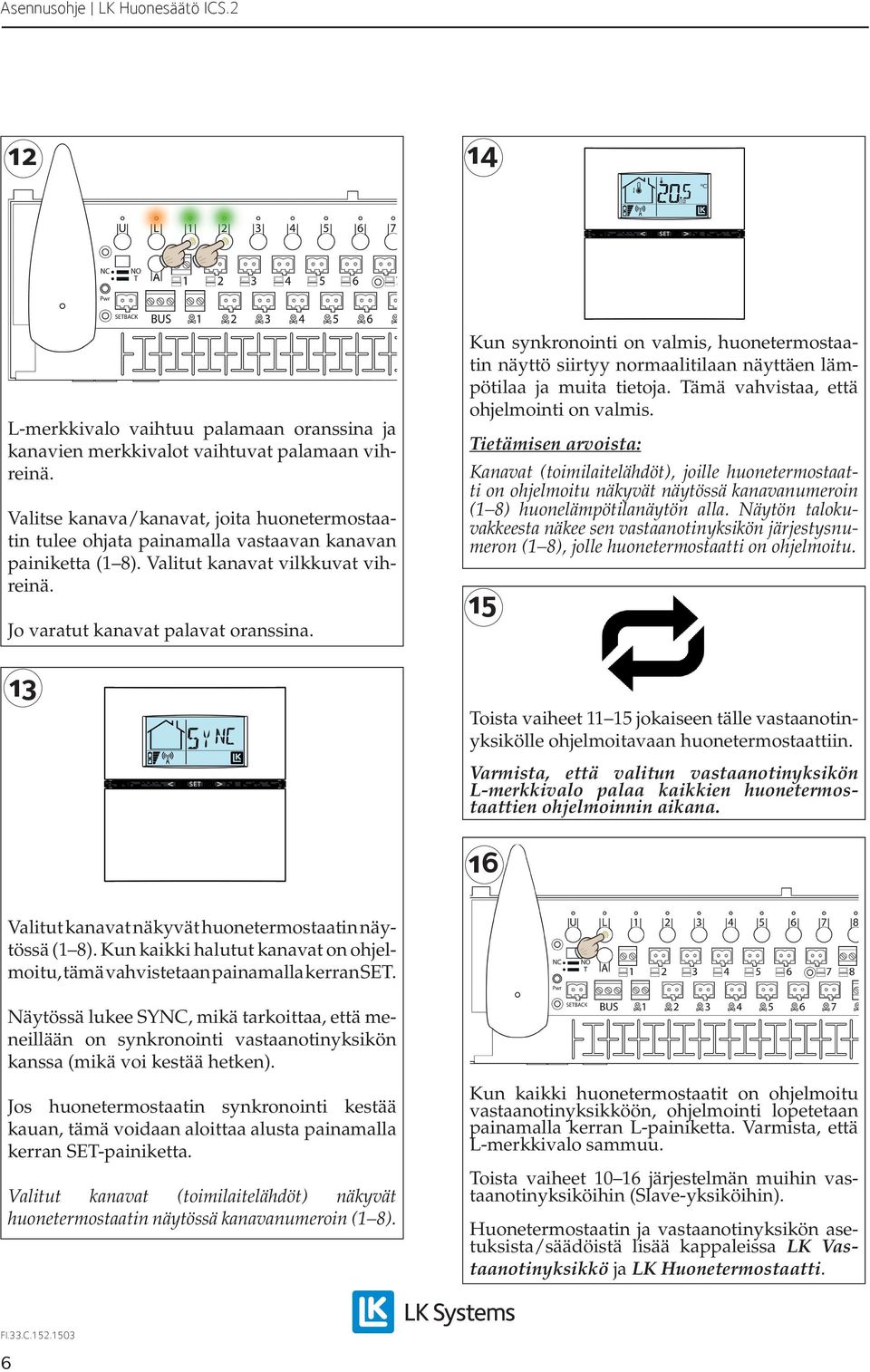

6 2 4 L-merkkivalo vaihtuu palamaan oranssina ja kanavien merkkivalot vaihtuvat palamaan vihreinä. Valitse kanava/kanavat, joita huonetermostaatin tulee ohjata painamalla vastaavan kanavan painiketta ( 8). Valitut kanavat vilkkuvat vihreinä. Jo varatut kanavat palavat oranssina. 3 Kun synkronointi on valmis, huonetermostaatin näyttö siirtyy normaalitilaan näyttäen lämpötilaa ja muita tietoja. Tämä vahvistaa, että ohjelmointi on valmis. Tietämisen arvoista: Kanavat (toimilaitelähdöt), joille huonetermostaatti on ohjelmoitu näkyvät näytössä kanavanumeroin ( 8) huonelämpötilanäytön alla. Näytön talokuvakkeesta näkee sen vastaanotinyksikön järjestysnumeron ( 8), jolle huonetermostaatti on ohjelmoitu. 5 Toista vaiheet 5 jokaiseen tälle vastaanotinyksikölle ohjelmoitavaan huonetermostaattiin. Varmista, että valitun vastaanotinyksikön L-merkkivalo palaa kaikkien huonetermostaattien ohjelmoinnin aikana. 6 Valitut kanavat näkyvät huonetermostaatin näytössä ( 8). Kun kaikki halutut kanavat on ohjelmoitu, tämä vahvistetaan painamalla kerran SET. Näytössä lukee SYNC, mikä tarkoittaa, että meneillään on synkronointi vastaanotinyksikön kanssa (mikä voi kestää hetken). Jos huonetermostaatin synkronointi kestää kauan, tämä voidaan aloittaa alusta painamalla kerran SET-painiketta. Valitut kanavat (toimilaitelähdöt) näkyvät huonetermostaatin näytössä kanavanumeroin ( 8). Kun kaikki huonetermostaatit on ohjelmoitu vastaanotinyksikköön, ohjelmointi lopetetaan painamalla kerran L-painiketta. Varmista, että L-merkkivalo sammuu. Toista vaiheet 0 6 järjestelmän muihin vastaanotinyksiköihin (Slave-yksiköihin). Huonetermostaatin ja vastaanotinyksikön asetuksista/säädöistä lisää kappaleissa LK Vastaanotinyksikkö ja LK Huonetermostaatti. 6

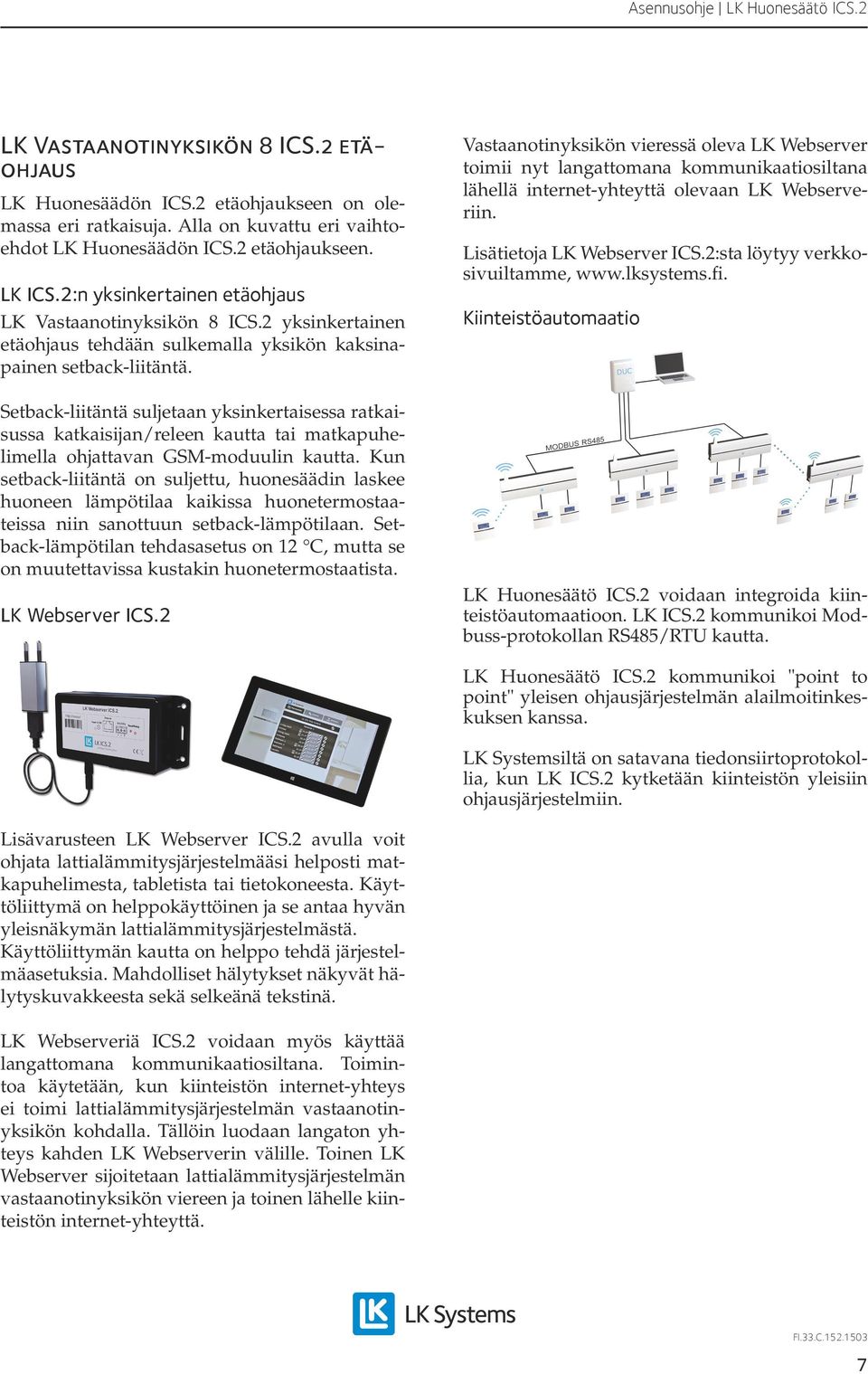

7 LK Vastaanotinyksikön 8 ICS.2 etäohjaus LK Huonesäädön ICS.2 etäohjaukseen on olemassa eri ratkaisuja. Alla on kuvattu eri vaihtoehdot LK Huonesäädön ICS.2 etäohjaukseen. LK ICS.2:n yksinkertainen etäohjaus LK Vastaanotinyksikön 8 ICS.2 yksinkertainen etäohjaus tehdään sulkemalla yksikön kaksinapainen setback-liitäntä. Setback-liitäntä suljetaan yksinkertaisessa ratkaisussa katkaisijan/releen kautta tai matkapuhelimella ohjattavan GSM-moduulin kautta. Kun setback-liitäntä on suljettu, huonesäädin laskee huoneen lämpötilaa kaikissa huonetermostaateissa niin sanottuun setback-lämpötilaan. Setback-lämpötilan tehdasasetus on 2 C, mutta se on muutettavissa kustakin huonetermostaatista. LK Webserver ICS.2 Vastaanotinyksikön vieressä oleva LK Webserver toimii nyt langattomana kommunikaatiosiltana lähellä internet-yhteyttä olevaan LK Webserveriin. Lisätietoja LK Webserver ICS.2:sta löytyy verkkosivuiltamme, Kiinteistöautomaatio LK Huonesäätö ICS.2 voidaan integroida kiinteistöautomaatioon. LK ICS.2 kommunikoi Modbuss-protokollan RS485/RTU kautta. LK Huonesäätö ICS.2 kommunikoi "point to point" yleisen ohjausjärjestelmän alailmoitinkeskuksen kanssa. LK Systemsiltä on satavana tiedonsiirtoprotokollia, kun LK ICS.2 kytketään kiinteistön yleisiin ohjausjärjestelmiin. Lisävarusteen LK Webserver ICS.2 avulla voit ohjata lattialämmitysjärjestelmääsi helposti matkapuhelimesta, tabletista tai tietokoneesta. Käyttöliittymä on helppokäyttöinen ja se antaa hyvän yleisnäkymän lattialämmitysjärjestelmästä. Käyttöliittymän kautta on helppo tehdä järjestelmäasetuksia. Mahdolliset hälytykset näkyvät hälytyskuvakkeesta sekä selkeänä tekstinä. LK Webserveriä ICS.2 voidaan myös käyttää langattomana kommunikaatiosiltana. Toimintoa käytetään, kun kiinteistön internet-yhteys ei toimi lattialämmitysjärjestelmän vastaanotinyksikön kohdalla. Tällöin luodaan langaton yhteys kahden LK Webserverin välille. Toinen LK Webserver sijoitetaan lattialämmitysjärjestelmän vastaanotinyksikön viereen ja toinen lähelle kiinteistön internet-yhteyttä. 7

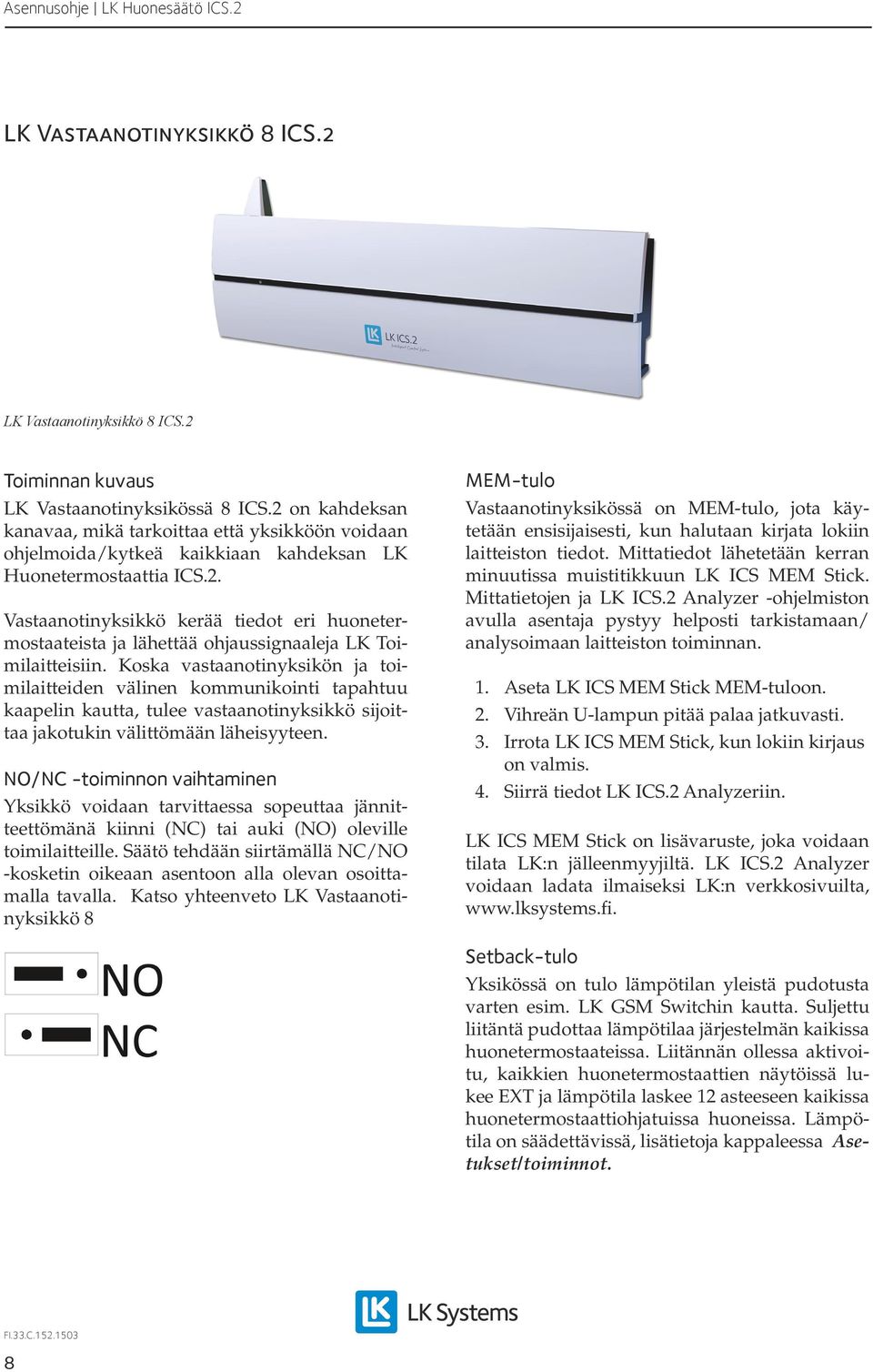

8 LK Vastaanotinyksikkö 8 ICS.2 LK Vastaanotinyksikkö 8 ICS.2 Toiminnan kuvaus LK Vastaanotinyksikössä 8 ICS.2 on kahdeksan kanavaa, mikä tarkoittaa että yksikköön voidaan ohjelmoida/kytkeä kaikkiaan kahdeksan LK Huonetermostaattia ICS.2. Vastaanotinyksikkö kerää tiedot eri huonetermostaateista ja lähettää ohjaussignaaleja LK Toimilaitteisiin. Koska vastaanotinyksikön ja toimilaitteiden välinen kommunikointi tapahtuu kaapelin kautta, tulee vastaanotinyksikkö sijoittaa jakotukin välittömään läheisyyteen. NO/NC -toiminnon vaihtaminen Yksikkö voidaan tarvittaessa sopeuttaa jännitteettömänä kiinni (NC) tai auki (NO) oleville toimilaitteille. Säätö tehdään siirtämällä NC/NO -kosketin oikeaan asentoon alla olevan osoittamalla tavalla. Katso yhteenveto LK Vastaanotinyksikkö 8 MEM-tulo Vastaanotinyksikössä on MEM-tulo, jota käytetään ensisijaisesti, kun halutaan kirjata lokiin laitteiston tiedot. Mittatiedot lähetetään kerran minuutissa muistitikkuun LK ICS MEM Stick. Mittatietojen ja LK ICS.2 Analyzer -ohjelmiston avulla asentaja pystyy helposti tarkistamaan/ analysoimaan laitteiston toiminnan.. Aseta LK ICS MEM Stick MEM-tuloon. 2. Vihreän U-lampun pitää palaa jatkuvasti. 3. Irrota LK ICS MEM Stick, kun lokiin kirjaus on valmis. 4. Siirrä tiedot LK ICS.2 Analyzeriin. LK ICS MEM Stick on lisävaruste, joka voidaan tilata LK:n jälleenmyyjiltä. LK ICS.2 Analyzer voidaan ladata ilmaiseksi LK:n verkkosivuilta, Setback-tulo Yksikössä on tulo lämpötilan yleistä pudotusta varten esim. LK GSM Switchin kautta. Suljettu liitäntä pudottaa lämpötilaa järjestelmän kaikissa huonetermostaateissa. Liitännän ollessa aktivoitu, kaikkien huonetermostaattien näytöissä lukee EXT ja lämpötila laskee 2 asteeseen kaikissa huonetermostaattiohjatuissa huoneissa. Lämpötila on säädettävissä, lisätietoja kappaleessa Asetukset/toiminnot. 8

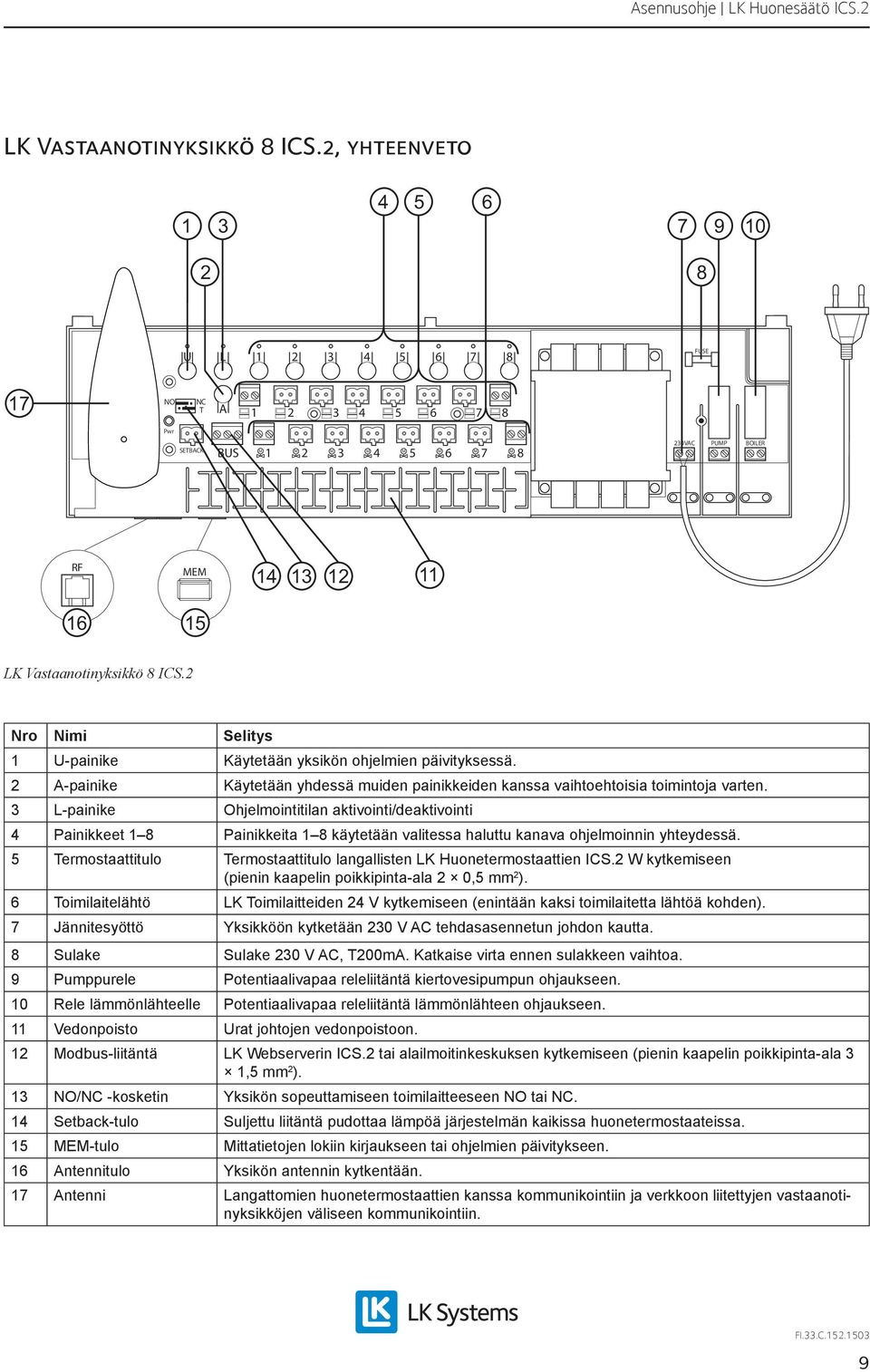

9 LK Vastaanotinyksikkö 8 ICS.2, yhteenveto U L FUSE 7 NO NC T A Pwr SETBACK BUS M M 2 M M M M M M VAC PUMP BOILER RF MEM LK Vastaanotinyksikkö 8 ICS.2 Nro Nimi Selitys U-painike Käytetään yksikön ohjelmien päivityksessä. 2 A-painike Käytetään yhdessä muiden painikkeiden kanssa vaihtoehtoisia toimintoja varten. 3 L-painike Ohjelmointitilan aktivointi/deaktivointi 4 Painikkeet 8 Painikkeita 8 käytetään valitessa haluttu kanava ohjelmoinnin yhteydessä. 5 Termostaattitulo Termostaattitulo langallisten LK Huonetermostaattien ICS.2 W kytkemiseen (pienin kaapelin poikkipinta-ala 2 0,5 mm 2 ). 6 Toimilaitelähtö LK Toimilaitteiden 24 V kytkemiseen (enintään kaksi toimilaitetta lähtöä kohden). 7 Jännitesyöttö Yksikköön kytketään 230 V AC tehdasasennetun johdon kautta. 8 Sulake Sulake 230 V AC, T200mA. Katkaise virta ennen sulakkeen vaihtoa. 9 Pumppurele Potentiaalivapaa releliitäntä kiertovesipumpun ohjaukseen. 0 Rele lämmönlähteelle Potentiaalivapaa releliitäntä lämmönlähteen ohjaukseen. Vedonpoisto Urat johtojen vedonpoistoon. 2 Modbus-liitäntä LK Webserverin ICS.2 tai alailmoitinkeskuksen kytkemiseen (pienin kaapelin poikkipinta-ala 3,5 mm 2 ). 3 NO/NC -kosketin Yksikön sopeuttamiseen toimilaitteeseen NO tai NC. 4 Setback-tulo Suljettu liitäntä pudottaa lämpöä järjestelmän kaikissa huonetermostaateissa. 5 MEM-tulo Mittatietojen lokiin kirjaukseen tai ohjelmien päivitykseen. 6 Antennitulo Yksikön antennin kytkentään. 7 Antenni Langattomien huonetermostaattien kanssa kommunikointiin ja verkkoon liitettyjen vastaanotinyksikköjen väliseen kommunikointiin. 9

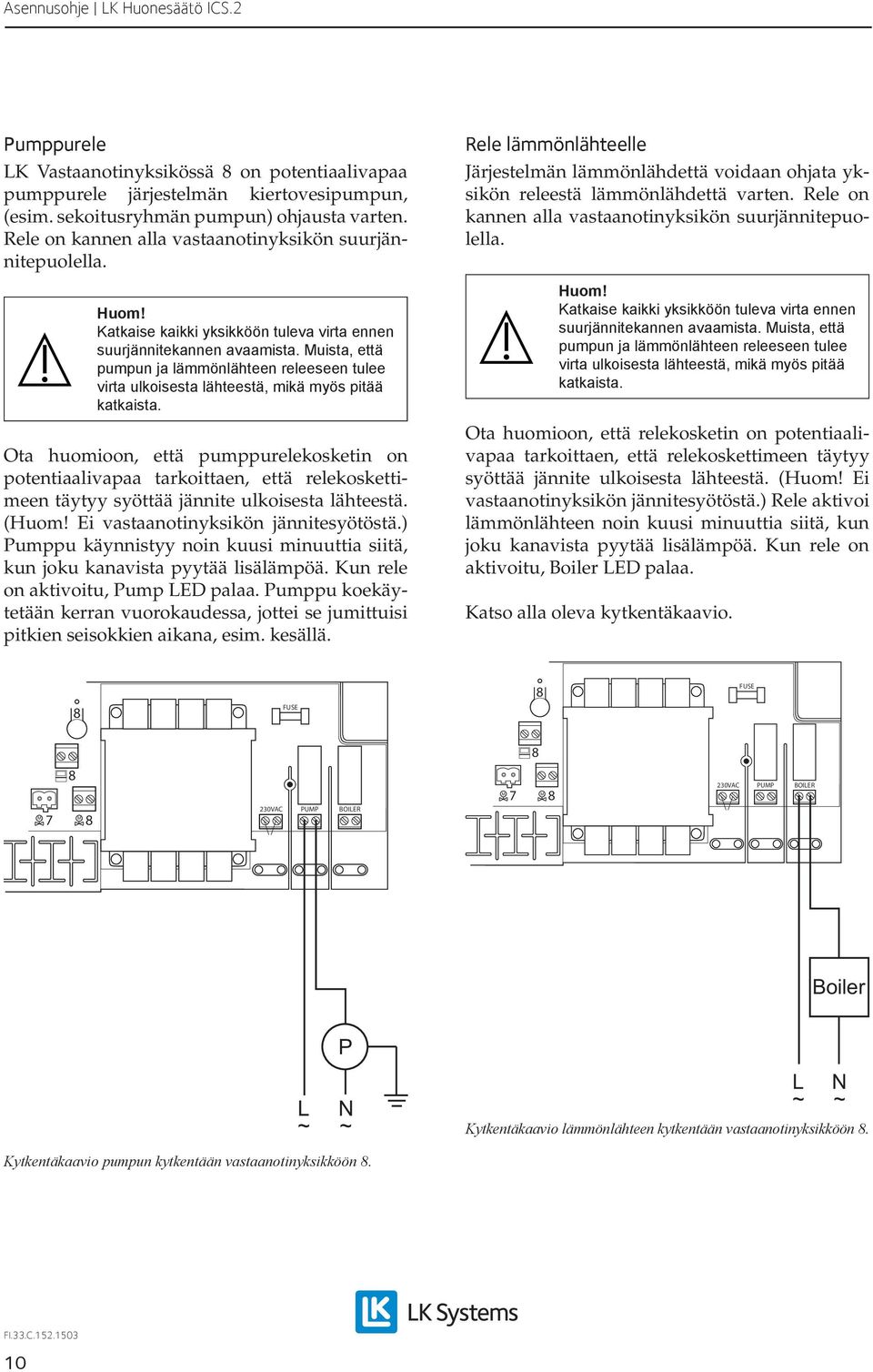

10 Pumppurele LK Vastaanotinyksikössä 8 on potentiaalivapaa pumppurele järjestelmän kiertovesipumpun, (esim. sekoitusryhmän pumpun) ohjausta varten. Rele on kannen alla vastaanotinyksikön suurjännitepuolella. Huom! Katkaise kaikki yksikköön tuleva virta ennen suurjännitekannen avaamista. Muista, että pumpun ja lämmönlähteen releeseen tulee virta ulkoisesta lähteestä, mikä myös pitää katkaista. Ota huomioon, että pumppurelekosketin on potentiaalivapaa tarkoittaen, että relekoskettimeen täytyy syöttää jännite ulkoisesta lähteestä. (Huom! Ei vastaanotinyksikön jännitesyötöstä.) Pumppu käynnistyy noin kuusi minuuttia siitä, kun joku kanavista pyytää lisälämpöä. Kun rele on aktivoitu, Pump LED palaa. Pumppu koekäytetään kerran vuorokaudessa, jottei se jumittuisi pitkien seisokkien aikana, esim. kesällä. Rele lämmönlähteelle Järjestelmän lämmönlähdettä voidaan ohjata yksikön releestä lämmönlähdettä varten. Rele on kannen alla vastaanotinyksikön suurjännitepuolella. Huom! Katkaise kaikki yksikköön tuleva virta ennen suurjännitekannen avaamista. Muista, että pumpun ja lämmönlähteen releeseen tulee virta ulkoisesta lähteestä, mikä myös pitää katkaista. Ota huomioon, että relekosketin on potentiaalivapaa tarkoittaen, että relekoskettimeen täytyy syöttää jännite ulkoisesta lähteestä. (Huom! Ei vastaanotinyksikön jännitesyötöstä.) Rele aktivoi lämmönlähteen noin kuusi minuuttia siitä, kun joku kanavista pyytää lisälämpöä. Kun rele on aktivoitu, Boiler LED palaa. Katso alla oleva kytkentäkaavio. 8 FUSE 8 FUSE 8 8 M M VAC PUMP BOILER M M VAC PUMP BOILER Boiler P L N ~ ~ L N ~ ~ Kytkentäkaavio lämmönlähteen kytkentään vastaanotinyksikköön 8. Kytkentäkaavio pumpun kytkentään vastaanotinyksikköön 8. 0

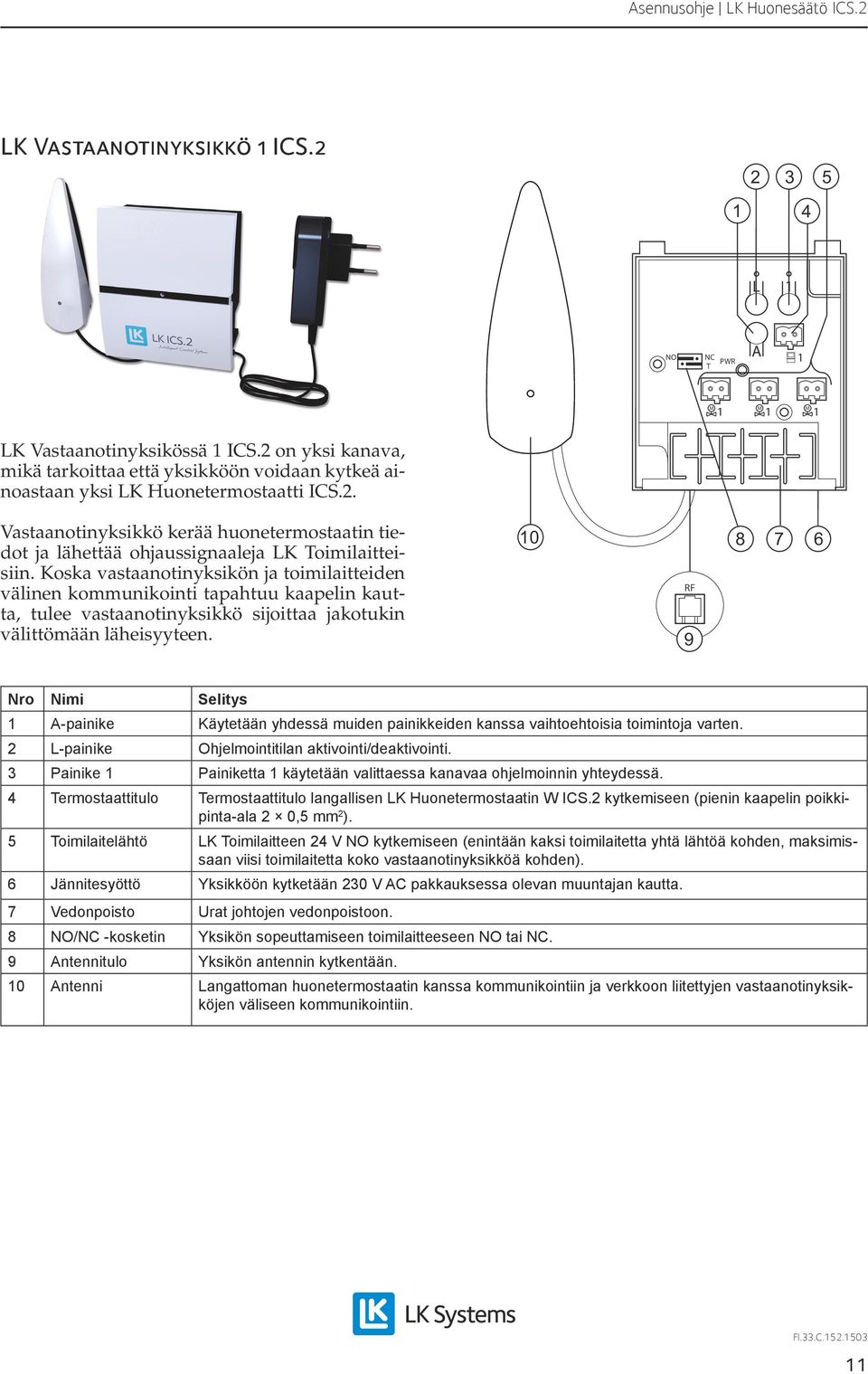

11 LK Vastaanotinyksikkö ICS L NO NC T PWR A M M M LK Vastaanotinyksikössä ICS.2 on yksi kanava, mikä tarkoittaa että yksikköön voidaan kytkeä ainoastaan yksi LK Huonetermostaatti ICS.2. Vastaanotinyksikkö kerää huonetermostaatin tiedot ja lähettää ohjaussignaaleja LK Toimilaitteisiin. Koska vastaanotinyksikön ja toimilaitteiden välinen kommunikointi tapahtuu kaapelin kautta, tulee vastaanotinyksikkö sijoittaa jakotukin välittömään läheisyyteen. 0 RF Nro Nimi Selitys A-painike Käytetään yhdessä muiden painikkeiden kanssa vaihtoehtoisia toimintoja varten. 2 L-painike Ohjelmointitilan aktivointi/deaktivointi. 3 Painike Painiketta käytetään valittaessa kanavaa ohjelmoinnin yhteydessä. 4 Termostaattitulo Termostaattitulo langallisen LK Huonetermostaatin W ICS.2 kytkemiseen (pienin kaapelin poikkipinta-ala 2 0,5 mm 2 ). 5 Toimilaitelähtö LK Toimilaitteen 24 V NO kytkemiseen (enintään kaksi toimilaitetta yhtä lähtöä kohden, maksimissaan viisi toimilaitetta koko vastaanotinyksikköä kohden). 6 Jännitesyöttö Yksikköön kytketään 230 V AC pakkauksessa olevan muuntajan kautta. 7 Vedonpoisto Urat johtojen vedonpoistoon. 8 NO/NC -kosketin Yksikön sopeuttamiseen toimilaitteeseen NO tai NC. 9 Antennitulo Yksikön antennin kytkentään. 0 Antenni Langattoman huonetermostaatin kanssa kommunikointiin ja verkkoon liitettyjen vastaanotinyksikköjen väliseen kommunikointiin.

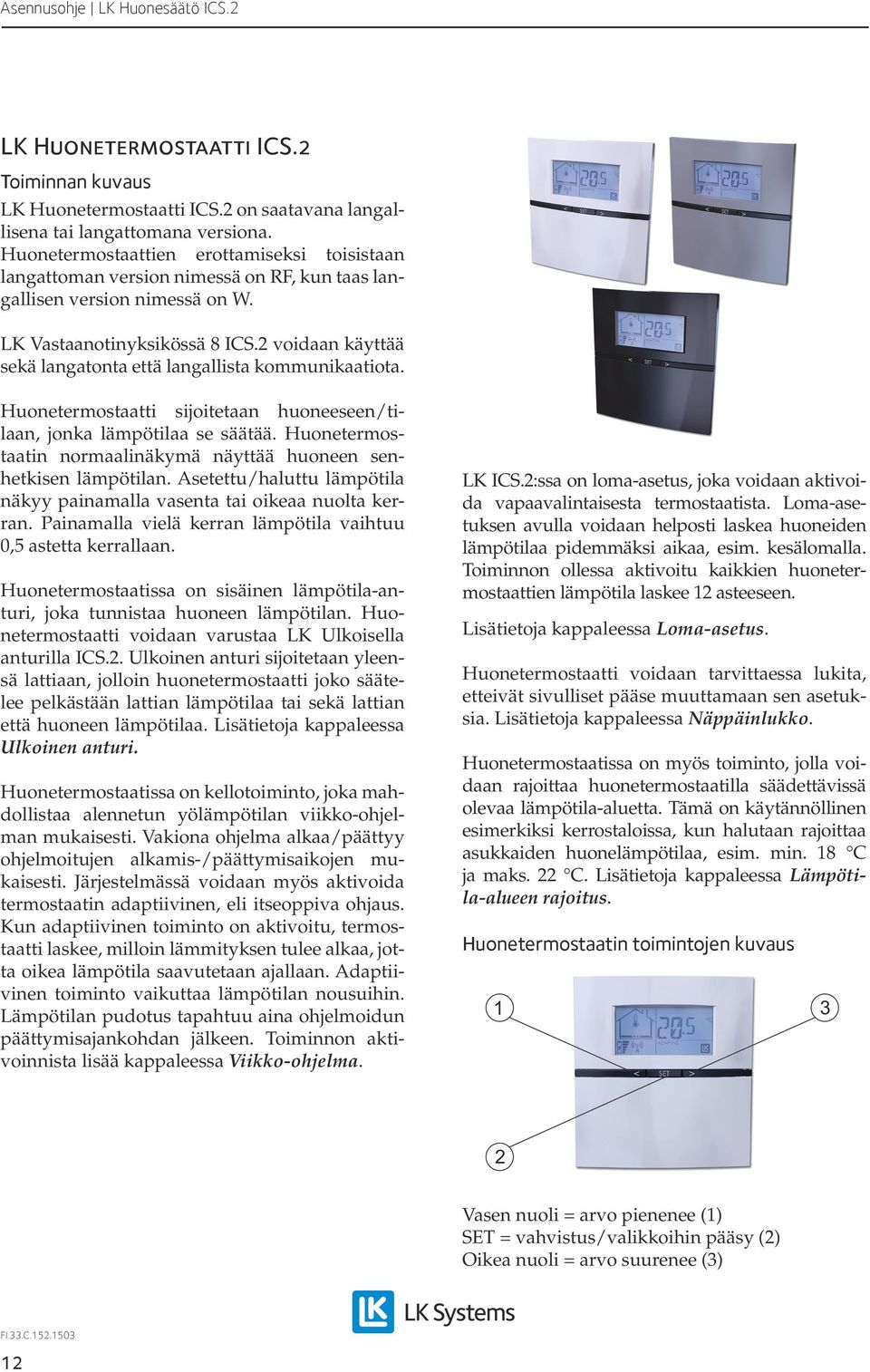

12 LK Huonetermostaatti ICS.2 Toiminnan kuvaus LK Huonetermostaatti ICS.2 on saatavana langallisena tai langattomana versiona. Huonetermostaattien erottamiseksi toisistaan langattoman version nimessä on RF, kun taas langallisen version nimessä on W. LK Vastaanotinyksikössä 8 ICS.2 voidaan käyttää sekä langatonta että langallista kommunikaatiota. Huonetermostaatti sijoitetaan huoneeseen/tilaan, jonka lämpötilaa se säätää. Huonetermostaatin normaalinäkymä näyttää huoneen senhetkisen lämpötilan. Asetettu/haluttu lämpötila näkyy painamalla vasenta tai oikeaa nuolta kerran. Painamalla vielä kerran lämpötila vaihtuu 0,5 astetta kerrallaan. Huonetermostaatissa on sisäinen lämpötila-anturi, joka tunnistaa huoneen lämpötilan. Huonetermostaatti voidaan varustaa LK Ulkoisella anturilla ICS.2. Ulkoinen anturi sijoitetaan yleensä lattiaan, jolloin huonetermostaatti joko säätelee pelkästään lattian lämpötilaa tai sekä lattian että huoneen lämpötilaa. Lisätietoja kappaleessa Ulkoinen anturi. Huonetermostaatissa on kellotoiminto, joka mahdollistaa alennetun yölämpötilan viikko-ohjelman mukaisesti. Vakiona ohjelma alkaa/päättyy ohjelmoitujen alkamis-/päättymisaikojen mukaisesti. Järjestelmässä voidaan myös aktivoida termostaatin adaptiivinen, eli itseoppiva ohjaus. Kun adaptiivinen toiminto on aktivoitu, termostaatti laskee, milloin lämmityksen tulee alkaa, jotta oikea lämpötila saavutetaan ajallaan. Adaptiivinen toiminto vaikuttaa lämpötilan nousuihin. Lämpötilan pudotus tapahtuu aina ohjelmoidun päättymisajankohdan jälkeen. Toiminnon aktivoinnista lisää kappaleessa Viikko-ohjelma. LK ICS.2:ssa on loma-asetus, joka voidaan aktivoida vapaavalintaisesta termostaatista. Loma-asetuksen avulla voidaan helposti laskea huoneiden lämpötilaa pidemmäksi aikaa, esim. kesälomalla. Toiminnon ollessa aktivoitu kaikkien huonetermostaattien lämpötila laskee 2 asteeseen. Lisätietoja kappaleessa Loma-asetus. Huonetermostaatti voidaan tarvittaessa lukita, etteivät sivulliset pääse muuttamaan sen asetuksia. Lisätietoja kappaleessa Näppäinlukko. Huonetermostaatissa on myös toiminto, jolla voidaan rajoittaa huonetermostaatilla säädettävissä olevaa lämpötila-aluetta. Tämä on käytännöllinen esimerkiksi kerrostaloissa, kun halutaan rajoittaa asukkaiden huonelämpötilaa, esim. min. 8 C ja maks. 22 C. Lisätietoja kappaleessa Lämpötila-alueen rajoitus. Huonetermostaatin toimintojen kuvaus 3 2 Vasen nuoli = arvo pienenee () SET = vahvistus/valikkoihin pääsy (2) Oikea nuoli = arvo suurenee (3) 2

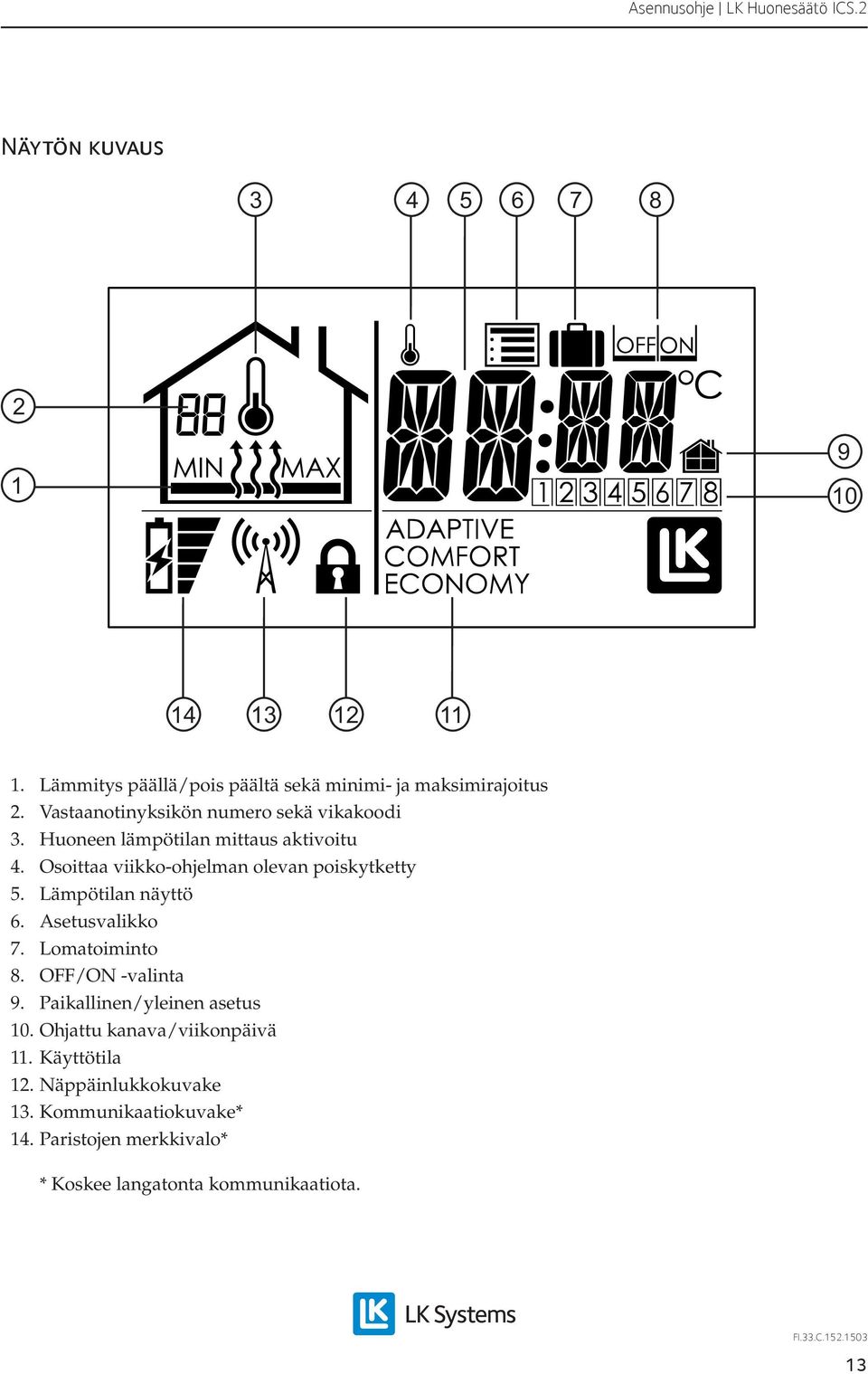

13 Näytön kuvaus Lämmitys päällä/pois päältä sekä minimi- ja maksimirajoitus 2. Vastaanotinyksikön numero sekä vikakoodi 3. Huoneen lämpötilan mittaus aktivoitu 4. Osoittaa viikko-ohjelman olevan poiskytketty 5. Lämpötilan näyttö 6. Asetusvalikko 7. Lomatoiminto 8. OFF/ON -valinta 9. Paikallinen/yleinen asetus 0. Ohjattu kanava/viikonpäivä. Käyttötila 2. Näppäinlukkokuvake 3. Kommunikaatiokuvake* 4. Paristojen merkkivalo* * Koskee langatonta kommunikaatiota. 3

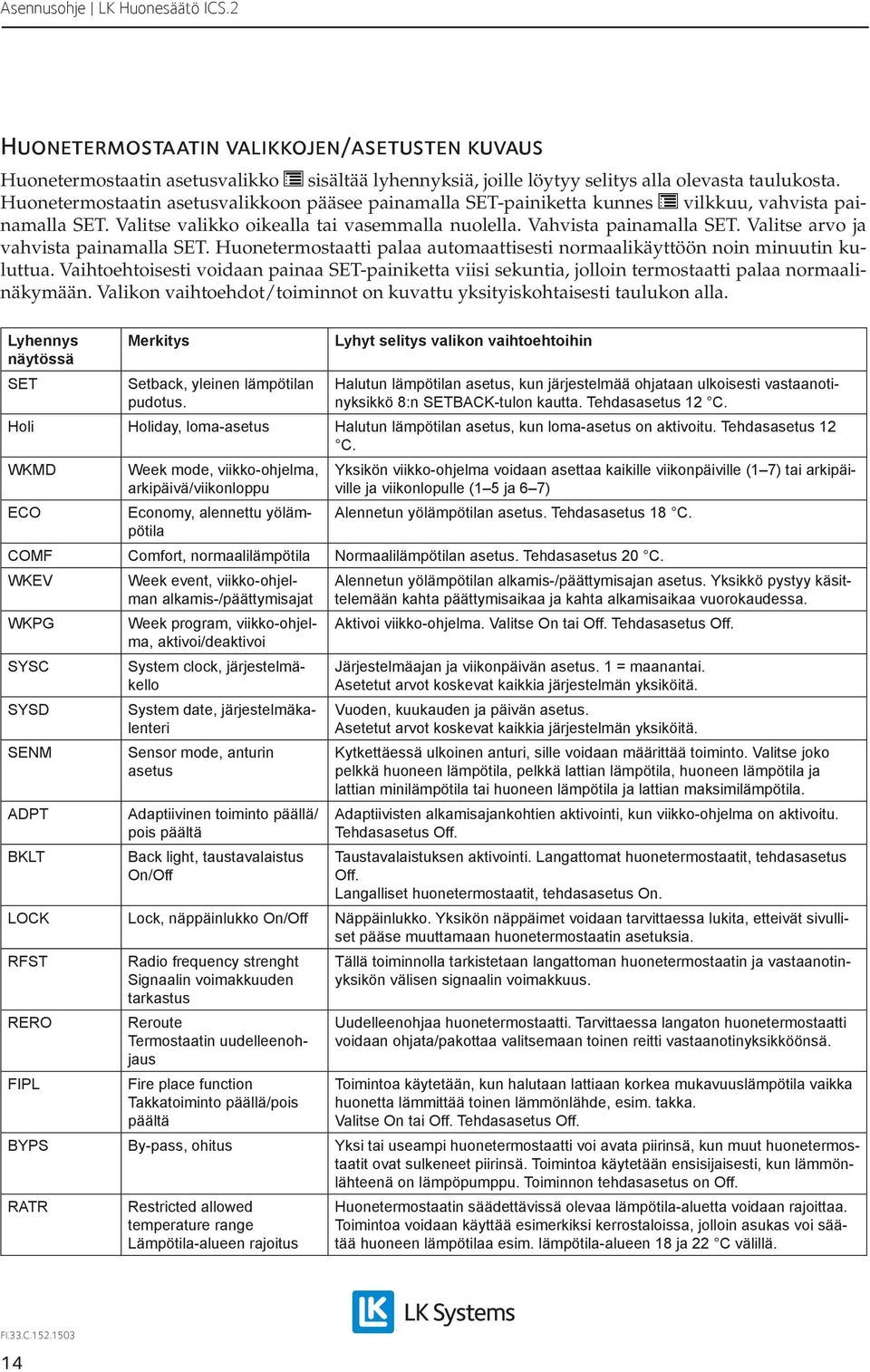

14 Huonetermostaatin valikkojen/asetusten kuvaus Huonetermostaatin asetusvalikko sisältää lyhennyksiä, joille löytyy selitys alla olevasta taulukosta. Huonetermostaatin asetusvalikkoon pääsee painamalla SET-painiketta kunnes vilkkuu, vahvista painamalla SET. Valitse valikko oikealla tai vasemmalla nuolella. Vahvista painamalla SET. Valitse arvo ja vahvista painamalla SET. Huonetermostaatti palaa automaattisesti normaalikäyttöön noin minuutin kuluttua. Vaihtoehtoisesti voidaan painaa SET-painiketta viisi sekuntia, jolloin termostaatti palaa normaalinäkymään. Valikon vaihtoehdot/toiminnot on kuvattu yksityiskohtaisesti taulukon alla. Lyhennys näytössä SET Merkitys Setback, yleinen lämpötilan pudotus. Lyhyt selitys valikon vaihtoehtoihin Halutun lämpötilan asetus, kun järjestelmää ohjataan ulkoisesti vastaanotinyksikkö 8:n SETBACK-tulon kautta. Tehdasasetus 2 C. Holi Holiday, loma-asetus Halutun lämpötilan asetus, kun loma-asetus on aktivoitu. Tehdasasetus 2 C. WKMD ECO Week mode, viikko-ohjelma, arkipäivä/viikonloppu Economy, alennettu yölämpötila Yksikön viikko-ohjelma voidaan asettaa kaikille viikonpäiville ( 7) tai arkipäiville ja viikonlopulle ( 5 ja 6 7) Alennetun yölämpötilan asetus. Tehdasasetus 8 C. COMF Comfort, normaalilämpötila Normaalilämpötilan asetus. Tehdasasetus 20 C. WKEV WKPG SYSC SYSD SENM ADPT BKLT Week event, viikko-ohjelman alkamis-/päättymisajat Week program, viikko-ohjelma, aktivoi/deaktivoi System clock, järjestelmäkello System date, järjestelmäkalenteri Sensor mode, anturin asetus Adaptiivinen toiminto päällä/ pois päältä Back light, taustavalaistus On/Off Alennetun yölämpötilan alkamis-/päättymisajan asetus. Yksikkö pystyy käsittelemään kahta päättymisaikaa ja kahta alkamisaikaa vuorokaudessa. Aktivoi viikko-ohjelma. Valitse On tai Off. Tehdasasetus Off. Järjestelmäajan ja viikonpäivän asetus. = maanantai. Asetetut arvot koskevat kaikkia järjestelmän yksiköitä. Vuoden, kuukauden ja päivän asetus. Asetetut arvot koskevat kaikkia järjestelmän yksiköitä. Kytkettäessä ulkoinen anturi, sille voidaan määrittää toiminto. Valitse joko pelkkä huoneen lämpötila, pelkkä lattian lämpötila, huoneen lämpötila ja lattian minilämpötila tai huoneen lämpötila ja lattian maksimilämpötila. Adaptiivisten alkamisajankohtien aktivointi, kun viikko-ohjelma on aktivoitu. Tehdasasetus Off. Taustavalaistuksen aktivointi. Langattomat huonetermostaatit, tehdasasetus Off. Langalliset huonetermostaatit, tehdasasetus On. LOCK Lock, näppäinlukko On/Off Näppäinlukko. Yksikön näppäimet voidaan tarvittaessa lukita, etteivät sivulliset pääse muuttamaan huonetermostaatin asetuksia. RFST RERO FIPL Radio frequency strenght Signaalin voimakkuuden tarkastus Reroute Termostaatin uudelleenohjaus Fire place function Takkatoiminto päällä/pois päältä Tällä toiminnolla tarkistetaan langattoman huonetermostaatin ja vastaanotinyksikön välisen signaalin voimakkuus. Uudelleenohjaa huonetermostaatti. Tarvittaessa langaton huonetermostaatti voidaan ohjata/pakottaa valitsemaan toinen reitti vastaanotinyksikköönsä. Toimintoa käytetään, kun halutaan lattiaan korkea mukavuuslämpötila vaikka huonetta lämmittää toinen lämmönlähde, esim. takka. Valitse On tai Off. Tehdasasetus Off. BYPS By-pass, ohitus Yksi tai useampi huonetermostaatti voi avata piirinsä, kun muut huonetermostaatit ovat sulkeneet piirinsä. Toimintoa käytetään ensisijaisesti, kun lämmönlähteenä on lämpöpumppu. Toiminnon tehdasasetus on Off. RATR Restricted allowed temperature range Lämpötila-alueen rajoitus Huonetermostaatin säädettävissä olevaa lämpötila-aluetta voidaan rajoittaa. Toimintoa voidaan käyttää esimerkiksi kerrostaloissa, jolloin asukas voi säätää huoneen lämpötilaa esim. lämpötila-alueen 8 ja 22 C välillä. 4

15 Asetukset/toiminnot Setback (yleinen lämpötilan pudotus) LK Vastaanotinyksikkö 8 ICS.2 on varustettu setback-tulolla. Aktivoitu liitäntä (suljettu liitäntä) laskee koko järjestelmän lämpötilaa. Setback-lämpötilan tehdasasetus on 2 C. Yksittäisen huonetermostaatin lämpötilaa voidaan muuttaa seuraavasti: SET (Setback), vahvista painamalla 3. Valitse lämpötila oikealla/vasemmalla nuolella, vahvista painamalla Loma-asetus aktivointi Loma-asetus aktivoidaan vapaavalintaisesta huonetermostaatista seuraavasti: 2. Valitse oikealla nuolella, vahvista painamalla 3. Valitse ON, vahvista painamalla 4. Valitse päivien määrä oikealla/vasemmalla nuolella, vahvista painamalla Huonetermostaatin näytöstä näkee nyt kuinka monta päivää on jäljellä. Päivien määrä vähenee päivä päivältä. Kun päivien määrä on nolla, huonetermostaatti palaa normaalikäyttöön. Toista yllä oleva järjestelmän muihin huonetermostaatteihin. Loma-asetus lämpötilan asetus Huonetermostaatissa on ns. loma-asetus tarkoittaen, että vapaavalintaisesta huonetermostaatista voidaan aktivoida alennettu lämpötila kaikkiin huonetiloihin 99 päiväksi. Huoneen alennetun lämpötilan tehdasasetus on 2 C. Yksittäisen huonetermostaatin lämpötilaa voidaan muuttaa seuraavasti: Holi (Holiday), vahvista painamalla 3. Aseta haluttu lämpötila oikealla/vasemmalla nuolella, vahvista painamalla Huom! Päivien laskenta alkaa heti aktivointiajankohdasta, näin ollen päivien määrä vähenee seuraavana vuorokautena samaan aikaan kuin aktivointi tehtiin. Loma-asetus deaktivointi Loma-asetus deaktivoidaan vapaavalintaisesta huonetermostaatista seuraavasti:. Paina Set-painiketta kerran. 2. Valitse OFF, vahvista painamalla 3. Huonetermostaatti siirtyy normaalinäkymään. Muut huonetermostaatit siirtyvät automaattisesti normaalinäkymään noin viiden minuutin kuluessa. Toista yllä oleva järjestelmän muihin huonetermostaatteihin. Huom! Kun asetus on aktivoitu, tulee ottaa huomioon lattialämmityksen jäätymisriski erityisesti alttiissa vyöhykkeissä, esim. autotallin oven sisäpuolella tai muissa säälle alttiissa reunavyöhykkeissä. 5

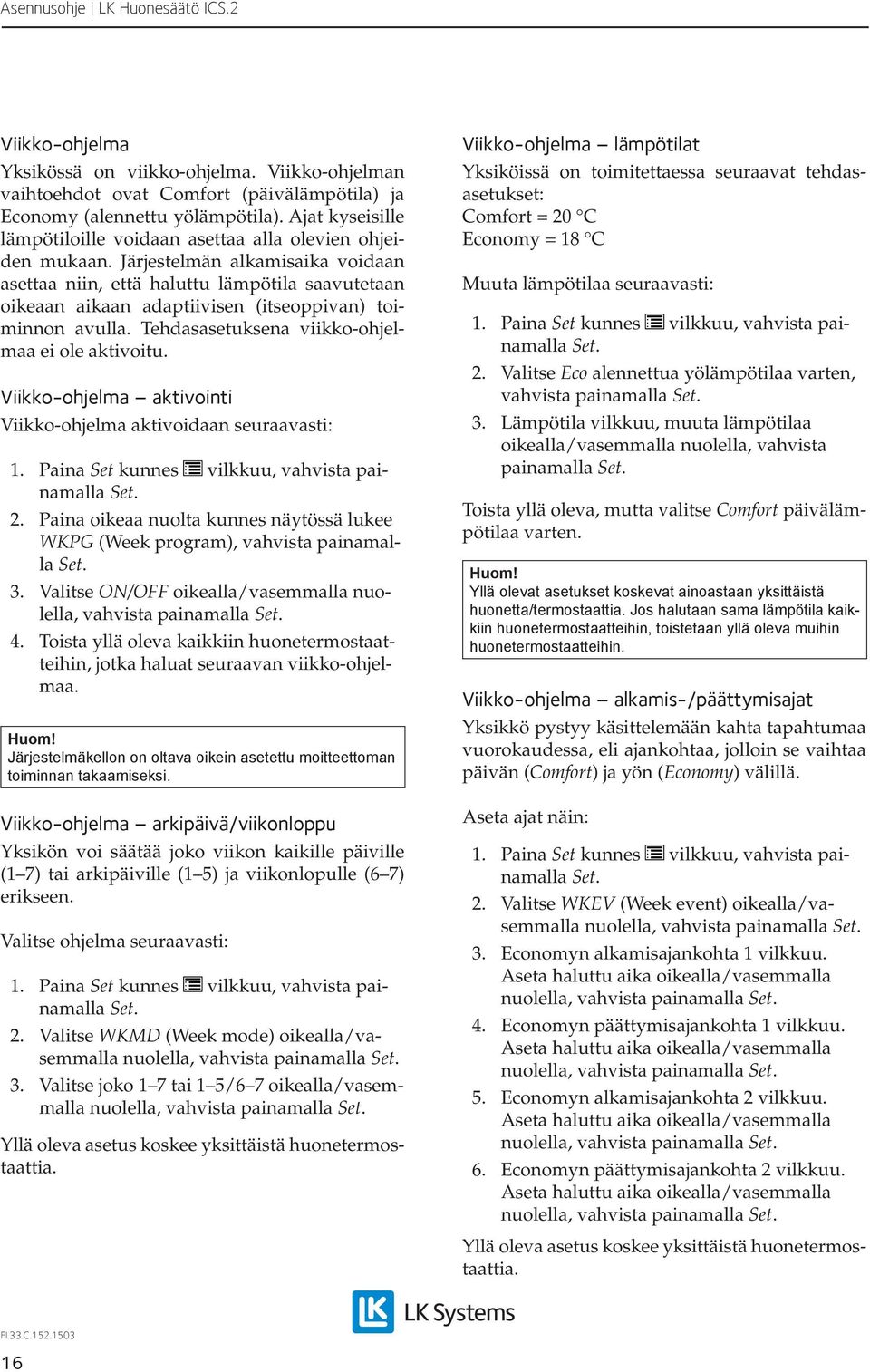

16 Viikko-ohjelma Yksikössä on viikko-ohjelma. Viikko-ohjelman vaihtoehdot ovat Comfort (päivälämpötila) ja Economy (alennettu yölämpötila). Ajat kyseisille lämpötiloille voidaan asettaa alla olevien ohjeiden mukaan. Järjestelmän alkamisaika voidaan asettaa niin, että haluttu lämpötila saavutetaan oikeaan aikaan adaptiivisen (itseoppivan) toiminnon avulla. Tehdasasetuksena viikko-ohjelmaa ei ole aktivoitu. Viikko-ohjelma aktivointi Viikko-ohjelma aktivoidaan seuraavasti: WKPG (Week program), vahvista painamalla 3. Valitse ON/OFF oikealla/vasemmalla nuolella, vahvista painamalla 4. Toista yllä oleva kaikkiin huonetermostaatteihin, jotka haluat seuraavan viikko-ohjelmaa. Huom! Järjestelmäkellon on oltava oikein asetettu moitteettoman toiminnan takaamiseksi. Viikko-ohjelma arkipäivä/viikonloppu Yksikön voi säätää joko viikon kaikille päiville ( 7) tai arkipäiville ( 5) ja viikonlopulle (6 7) erikseen. Valitse ohjelma seuraavasti: 2. Valitse WKMD (Week mode) oikealla/vasemmalla nuolella, vahvista painamalla 3. Valitse joko 7 tai 5/6 7 oikealla/vasemmalla nuolella, vahvista painamalla Yllä oleva asetus koskee yksittäistä huonetermostaattia. Viikko-ohjelma lämpötilat Yksiköissä on toimitettaessa seuraavat tehdasasetukset: Comfort = 20 C Economy = 8 C Muuta lämpötilaa seuraavasti: 2. Valitse Eco alennettua yölämpötilaa varten, vahvista painamalla 3. Lämpötila vilkkuu, muuta lämpötilaa oikealla/vasemmalla nuolella, vahvista painamalla Toista yllä oleva, mutta valitse Comfort päivälämpötilaa varten. Huom! Yllä olevat asetukset koskevat ainoastaan yksittäistä huonetta/termostaattia. Jos halutaan sama lämpötila kaikkiin huonetermostaatteihin, toistetaan yllä oleva muihin huonetermostaatteihin. Viikko-ohjelma alkamis-/päättymisajat Yksikkö pystyy käsittelemään kahta tapahtumaa vuorokaudessa, eli ajankohtaa, jolloin se vaihtaa päivän (Comfort) ja yön (Economy) välillä. Aseta ajat näin: 2. Valitse WKEV (Week event) oikealla/vasemmalla nuolella, vahvista painamalla 3. Economyn alkamisajankohta vilkkuu. Aseta haluttu aika oikealla/vasemmalla nuolella, vahvista painamalla 4. Economyn päättymisajankohta vilkkuu. Aseta haluttu aika oikealla/vasemmalla nuolella, vahvista painamalla 5. Economyn alkamisajankohta 2 vilkkuu. Aseta haluttu aika oikealla/vasemmalla nuolella, vahvista painamalla 6. Economyn päättymisajankohta 2 vilkkuu. Aseta haluttu aika oikealla/vasemmalla nuolella, vahvista painamalla Yllä oleva asetus koskee yksittäistä huonetermostaattia. 6

17 Viikko-ohjelma adaptiivinen toiminto Järjestelmä toimii adaptiivisesti, eli se oppii huoneen lämmitysominaisuudet ja ajoittaa lämmityksen alkamisajankohdan siten, että asetettu lämpötila saavutetaan haluttuun aikaan (Economysta Comfortiin). Tehdasasetuksena adaptiivinen toiminto on poiskytketty, se aktivoidaan näin: AdPt (Adaptive), vahvista painamalla 3. Valitse ON/OFF oikealla/vasemmalla nuolella, vahvista painamalla Toiminto käynnistyy seuraavan Economysta Comfortiin vaihdon yhteydessä. Huom! Yllä olevat asetukset koskevat ainoastaan yksittäistä huonetta/termostaattia. Viikko-ohjelma ohjelman tilapäinen poiskytkentä Yksittäisestä huonetermostaatista viikko-ohjelma voidaan tilapäisesti kytkeä pois. Viikko-ohjelma kytketään tilapäisesti pois näin:. Korota/laske lämpötilaa oikealla/vasemmalla nuolella. 2. Lämpötila alkaa vilkkua. 3. Kun lämpötilanäyttö ei enää vilku, tilapäinen korotus/pudotus on aktivoitu. 4. Kun tilapäinen korotus/pudotus on aktivoitu, Comfort tai Economy ei näy näytössä. Viikko-ohjelma kytkeytyy jälleen päälle, kun ohjelma seuraavan kerran vaihtaa Economyn ja Comfortin välillä. Vaihtoehtoisesti voidaan painaa Set-painiketta viisi sekuntia, jolloin järjestelmä palaa viikko-ohjelmaan. Järjestelmäkello Yksikössä on järjestelmäkello. Jotta viikko-ohjelma toimisi, yksikön järjestelmäkello pitää asettaa. Tämä voidaan tehdä vapaavalinnaisesta huonetermostaatista. Asetettu aika koskee laitteiston kaikkia huonetermostaatteja. Aseta järjestelmäkello seuraavasti: SySc (System clock), vahvista painamalla 3. Tunnit/minuutit vilkkuvat. Aseta aika oikealla/vasemmalla nuolella, vahvista painamalla 4. Viikonpäivä vilkkuu. Valitse oikealla/ vasemmalla nuolella (=maanantai, 7=sunnuntai), vahvista painamalla Aseta vuosi ja päivämäärä seuraavasti: SYSD (System date), vahvista painamalla 3. Vuosiluku vilkkuu. Aseta vuosiluku oikealla/vasemmalla nuolella, vahvista painamalla 4. Kuukausi vilkkuu. Aseta kuukausi oikealla/ vasemmalla nuolella, vahvista painamalla 5. Päivämäärä vilkkuu. Aseta päivämäärä oikealla/vasemmalla nuolella, vahvista painamalla Taustavalaistu näyttö aktivointi Huonetermostaateissa on taustavalaistu näyttö, joka syttyy painettaessa jotain painikkeista. Langattomissa huonetermostaateissa taustavalaistus on vakiona poiskytketty. Toiminto voidaan aktivoida seuraavasti: BKLT (Back light), vahvista painamalla 3. Valitse ON/OFF oikealla/vasemmalla nuolella, vahvista painamalla 4. Yllä oleva asetus koskee ainoastaan yksittäistä huonetermostaattia. Huom! Aktivoitu taustavalaistus vaikuttaa pariston kestoikään. 7

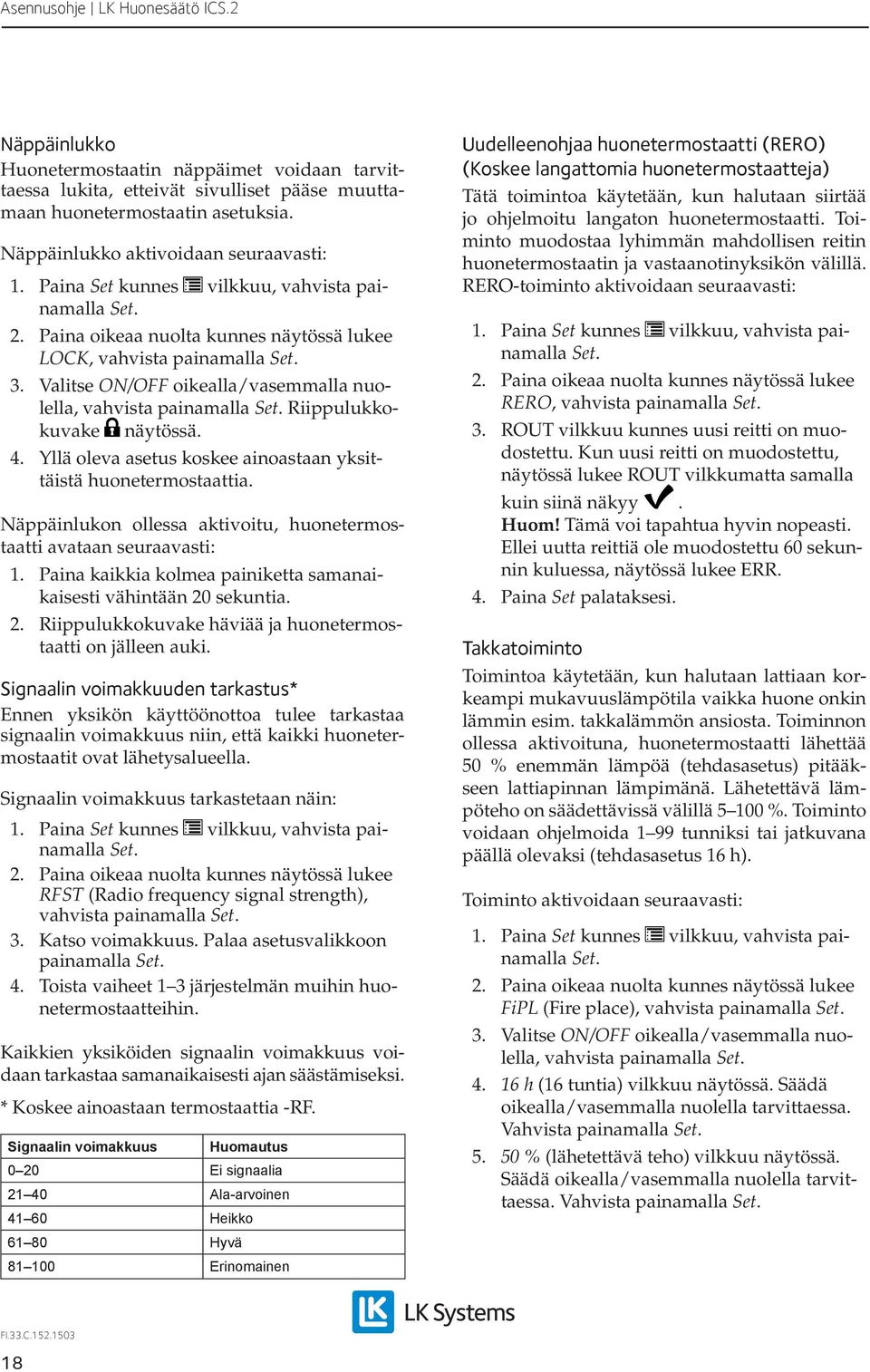

18 Näppäinlukko Huonetermostaatin näppäimet voidaan tarvittaessa lukita, etteivät sivulliset pääse muuttamaan huonetermostaatin asetuksia. Näppäinlukko aktivoidaan seuraavasti: LOCK, vahvista painamalla 3. Valitse ON/OFF oikealla/vasemmalla nuolella, vahvista painamalla Riippulukkokuvake näytössä. 4. Yllä oleva asetus koskee ainoastaan yksittäistä huonetermostaattia. Näppäinlukon ollessa aktivoitu, huonetermostaatti avataan seuraavasti:. Paina kaikkia kolmea painiketta samanaikaisesti vähintään 20 sekuntia. 2. Riippulukkokuvake häviää ja huonetermostaatti on jälleen auki. Signaalin voimakkuuden tarkastus* Ennen yksikön käyttöönottoa tulee tarkastaa signaalin voimakkuus niin, että kaikki huonetermostaatit ovat lähetysalueella. Signaalin voimakkuus tarkastetaan näin: RFST (Radio frequency signal strength), vahvista painamalla 3. Katso voimakkuus. Palaa asetusvalikkoon painamalla 4. Toista vaiheet 3 järjestelmän muihin huonetermostaatteihin. Kaikkien yksiköiden signaalin voimakkuus voidaan tarkastaa samanaikaisesti ajan säästämiseksi. * Koskee ainoastaan termostaattia -RF. Signaalin voimakkuus Huomautus 0 20 Ei signaalia 2 40 Ala-arvoinen 4 60 Heikko 6 80 Hyvä 8 00 Erinomainen Uudelleenohjaa huonetermostaatti (RERO) (Koskee langattomia huonetermostaatteja) Tätä toimintoa käytetään, kun halutaan siirtää jo ohjelmoitu langaton huonetermostaatti. Toiminto muodostaa lyhimmän mahdollisen reitin huonetermostaatin ja vastaanotinyksikön välillä. RERO-toiminto aktivoidaan seuraavasti: RERO, vahvista painamalla 3. ROUT vilkkuu kunnes uusi reitti on muodostettu. Kun uusi reitti on muodostettu, näytössä lukee ROUT vilkkumatta samalla kuin siinä näkyy. Huom! Tämä voi tapahtua hyvin nopeasti. Ellei uutta reittiä ole muodostettu 60 sekunnin kuluessa, näytössä lukee ERR. 4. Paina Set palataksesi. Takkatoiminto Toimintoa käytetään, kun halutaan lattiaan korkeampi mukavuuslämpötila vaikka huone onkin lämmin esim. takkalämmön ansiosta. Toiminnon ollessa aktivoituna, huonetermostaatti lähettää 50 % enemmän lämpöä (tehdasasetus) pitääkseen lattiapinnan lämpimänä. Lähetettävä lämpöteho on säädettävissä välillä 5 00 %. Toiminto voidaan ohjelmoida 99 tunniksi tai jatkuvana päällä olevaksi (tehdasasetus 6 h). Toiminto aktivoidaan seuraavasti: FiPL (Fire place), vahvista painamalla 3. Valitse ON/OFF oikealla/vasemmalla nuolella, vahvista painamalla 4. 6 h (6 tuntia) vilkkuu näytössä. Säädä oikealla/vasemmalla nuolella tarvittaessa. Vahvista painamalla % (lähetettävä teho) vilkkuu näytössä. Säädä oikealla/vasemmalla nuolella tarvittaessa. Vahvista painamalla 8

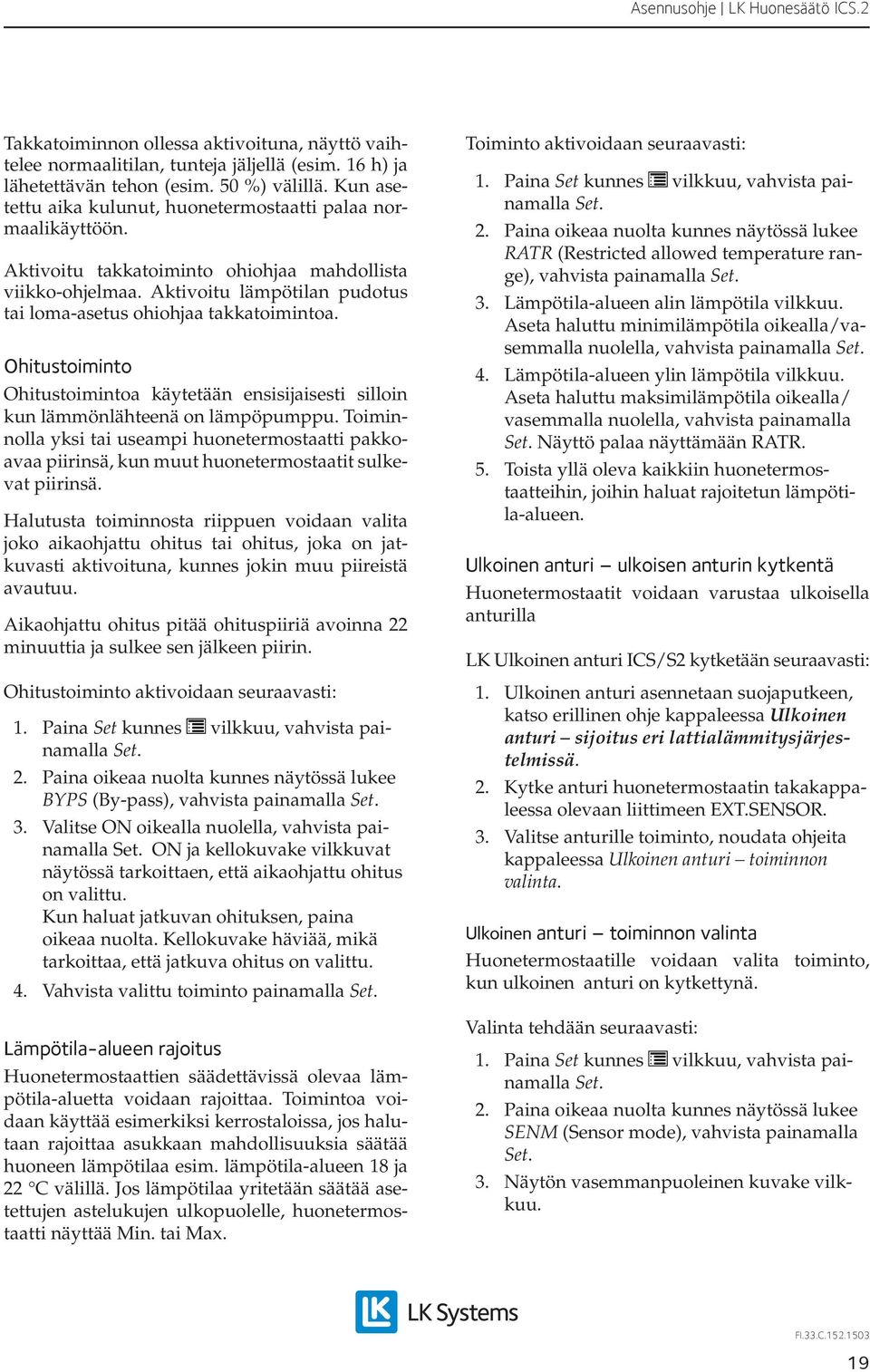

19 Takkatoiminnon ollessa aktivoituna, näyttö vaihtelee normaalitilan, tunteja jäljellä (esim. 6 h) ja lähetettävän tehon (esim. 50 %) välillä. Kun asetettu aika kulunut, huonetermostaatti palaa normaalikäyttöön. Aktivoitu takkatoiminto ohiohjaa mahdollista viikko-ohjelmaa. Aktivoitu lämpötilan pudotus tai loma-asetus ohiohjaa takkatoimintoa. Ohitustoiminto Ohitustoimintoa käytetään ensisijaisesti silloin kun lämmönlähteenä on lämpöpumppu. Toiminnolla yksi tai useampi huonetermostaatti pakkoavaa piirinsä, kun muut huonetermostaatit sulkevat piirinsä. Halutusta toiminnosta riippuen voidaan valita joko aikaohjattu ohitus tai ohitus, joka on jatkuvasti aktivoituna, kunnes jokin muu piireistä avautuu. Aikaohjattu ohitus pitää ohituspiiriä avoinna 22 minuuttia ja sulkee sen jälkeen piirin. Ohitustoiminto aktivoidaan seuraavasti: BYPS (By-pass), vahvista painamalla 3. Valitse ON oikealla nuolella, vahvista painamalla ON ja kellokuvake vilkkuvat näytössä tarkoittaen, että aikaohjattu ohitus on valittu. Kun haluat jatkuvan ohituksen, paina oikeaa nuolta. Kellokuvake häviää, mikä tarkoittaa, että jatkuva ohitus on valittu. 4. Vahvista valittu toiminto painamalla Lämpötila-alueen rajoitus Huonetermostaattien säädettävissä olevaa lämpötila-aluetta voidaan rajoittaa. Toimintoa voidaan käyttää esimerkiksi kerrostaloissa, jos halutaan rajoittaa asukkaan mahdollisuuksia säätää huoneen lämpötilaa esim. lämpötila-alueen 8 ja 22 C välillä. Jos lämpötilaa yritetään säätää asetettujen astelukujen ulkopuolelle, huonetermostaatti näyttää Min. tai Max. Toiminto aktivoidaan seuraavasti: RATR (Restricted allowed temperature range), vahvista painamalla 3. Lämpötila-alueen alin lämpötila vilkkuu. Aseta haluttu minimilämpötila oikealla/vasemmalla nuolella, vahvista painamalla 4. Lämpötila-alueen ylin lämpötila vilkkuu. Aseta haluttu maksimilämpötila oikealla/ vasemmalla nuolella, vahvista painamalla Näyttö palaa näyttämään RATR. 5. Toista yllä oleva kaikkiin huonetermostaatteihin, joihin haluat rajoitetun lämpötila-alueen. Ulkoinen anturi ulkoisen anturin kytkentä Huonetermostaatit voidaan varustaa ulkoisella anturilla LK Ulkoinen anturi ICS/S2 kytketään seuraavasti:. Ulkoinen anturi asennetaan suojaputkeen, katso erillinen ohje kappaleessa Ulkoinen anturi sijoitus eri lattialämmitysjärjestelmissä. 2. Kytke anturi huonetermostaatin takakappaleessa olevaan liittimeen EXT.SENSOR. 3. Valitse anturille toiminto, noudata ohjeita kappaleessa Ulkoinen anturi toiminnon valinta. Ulkoinen anturi toiminnon valinta Huonetermostaatille voidaan valita toiminto, kun ulkoinen anturi on kytkettynä. Valinta tehdään seuraavasti: SENM (Sensor mode), vahvista painamalla 3. Näytön vasemmanpuoleinen kuvake vilkkuu. 9

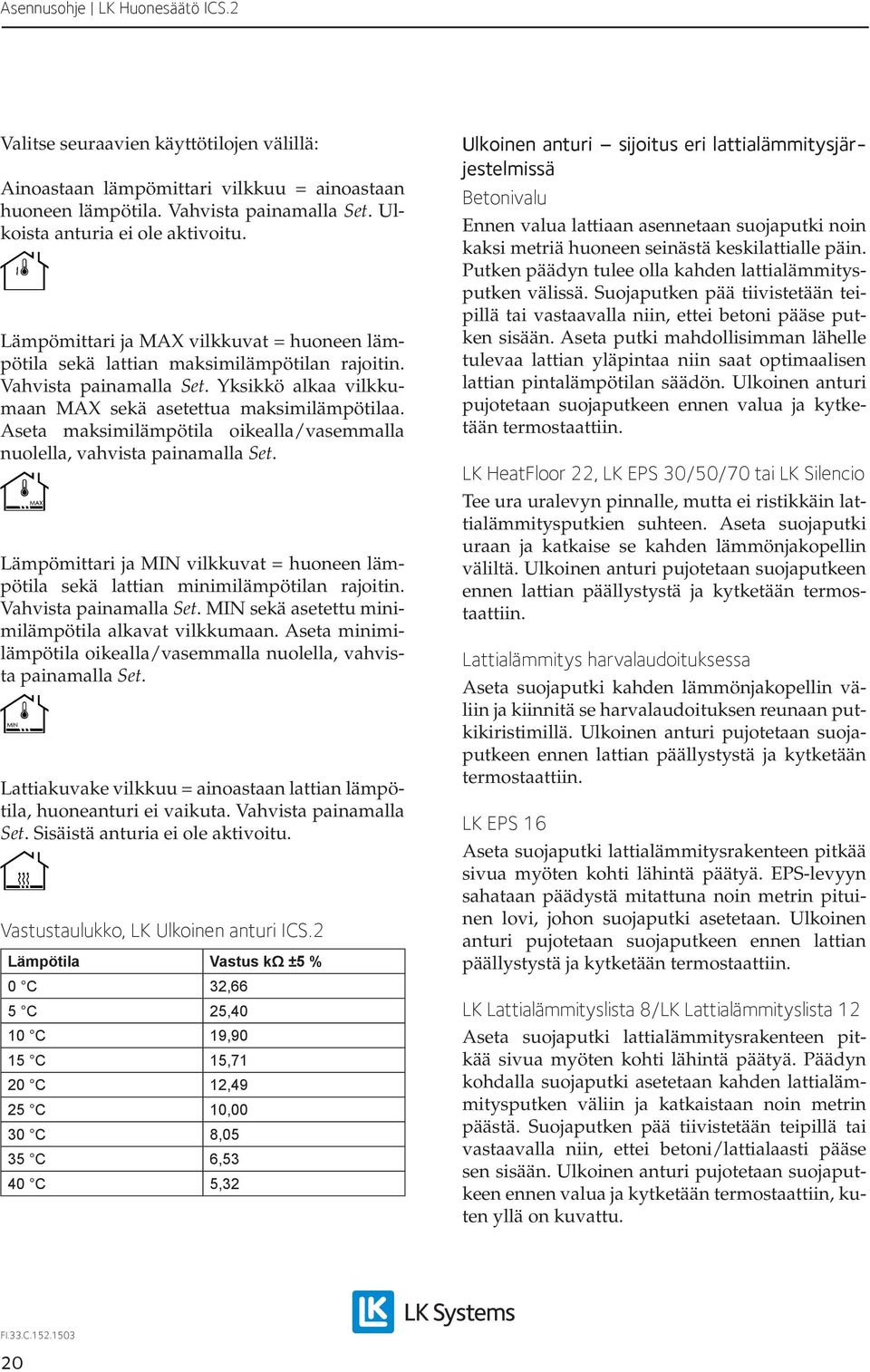

20 Valitse seuraavien käyttötilojen välillä: Ainoastaan lämpömittari vilkkuu = ainoastaan huoneen lämpötila. Vahvista painamalla Ulkoista anturia ei ole aktivoitu. Lämpömittari ja MAX vilkkuvat = huoneen lämpötila sekä lattian maksimilämpötilan rajoitin. Vahvista painamalla Yksikkö alkaa vilkkumaan MAX sekä asetettua maksimilämpötilaa. Aseta maksimilämpötila oikealla/vasemmalla nuolella, vahvista painamalla Lämpömittari ja MIN vilkkuvat = huoneen lämpötila sekä lattian minimilämpötilan rajoitin. Vahvista painamalla MIN sekä asetettu minimilämpötila alkavat vilkkumaan. Aseta minimilämpötila oikealla/vasemmalla nuolella, vahvista painamalla Lattiakuvake vilkkuu = ainoastaan lattian lämpötila, huoneanturi ei vaikuta. Vahvista painamalla Sisäistä anturia ei ole aktivoitu. Vastustaulukko, LK Ulkoinen anturi ICS.2 Lämpötila Vastus kω ±5 % 0 C 32,66 5 C 25,40 0 C 9,90 5 C 5,7 20 C 2,49 25 C 0,00 30 C 8,05 35 C 6,53 40 C 5,32 Ulkoinen anturi sijoitus eri lattialämmitysjärjestelmissä Betonivalu Ennen valua lattiaan asennetaan suojaputki noin kaksi metriä huoneen seinästä keskilattialle päin. Putken päädyn tulee olla kahden lattialämmitysputken välissä. Suojaputken pää tiivistetään teipillä tai vastaavalla niin, ettei betoni pääse putken sisään. Aseta putki mahdollisimman lähelle tulevaa lattian yläpintaa niin saat optimaalisen lattian pintalämpötilan säädön. Ulkoinen anturi pujotetaan suojaputkeen ennen valua ja kytketään termostaattiin. LK HeatFloor 22, LK EPS 30/50/70 tai LK Silencio Tee ura uralevyn pinnalle, mutta ei ristikkäin lattialämmitysputkien suhteen. Aseta suojaputki uraan ja katkaise se kahden lämmönjakopellin väliltä. Ulkoinen anturi pujotetaan suojaputkeen ennen lattian päällystystä ja kytketään termostaattiin. Lattialämmitys harvalaudoituksessa Aseta suojaputki kahden lämmönjakopellin väliin ja kiinnitä se harvalaudoituksen reunaan putkikiristimillä. Ulkoinen anturi pujotetaan suojaputkeen ennen lattian päällystystä ja kytketään termostaattiin. LK EPS 6 Aseta suojaputki lattialämmitysrakenteen pitkää sivua myöten kohti lähintä päätyä. EPS-levyyn sahataan päädystä mitattuna noin metrin pituinen lovi, johon suojaputki asetetaan. Ulkoinen anturi pujotetaan suojaputkeen ennen lattian päällystystä ja kytketään termostaattiin. LK Lattialämmityslista 8/LK Lattialämmityslista 2 Aseta suojaputki lattialämmitysrakenteen pitkää sivua myöten kohti lähintä päätyä. Päädyn kohdalla suojaputki asetetaan kahden lattialämmitysputken väliin ja katkaistaan noin metrin päästä. Suojaputken pää tiivistetään teipillä tai vastaavalla niin, ettei betoni/lattialaasti pääse sen sisään. Ulkoinen anturi pujotetaan suojaputkeen ennen valua ja kytketään termostaattiin, kuten yllä on kuvattu. 20
