LK Langaton huonesäätö Cq 8

Koko: px
Aloita esitys sivulta:

Download "LK Langaton huonesäätö Cq 8"

Transkriptio

1 LK Langaton huonesäätö Cq 8 Rakenne LK Langaton huonesäätö Cq käsittää LK Huonetermostaatin Cq (lähetin) ja LK Vastaanotinyksikön Cq 8 (8-kanavainen vastaanotinyksikkö). Langattomassa valikoimassa on myös -kanavainen vastaanotinyksikkö, katso lisätietoja erillisestä ohjeesta LK Vastaanotinyksikkö Cq. Lisälaitteena vaikeissa lähetysolosuhteissa käytetään LK Vahvistinta Cq (signaalinvahvistin), katso lisätietoja erillisestä ohjeesta LK Vahvistin ja LK Vahvistin Cq-HW. Toiminnan kuvaus LK Huonetermostaatti Cq-n säätää kunkin huoneen lämpötilaa lähettämällä radiosignaaleja LK Vastaanotinyksikköön Cq. Vastaanotinyksikkö muuntaa radiosignaalit ohjaussignaaleiksi kutakin säätölaitetta varten. LK Vastaanotinyksikön Cq 8 ja LK Säätölaitteiden välinen viestintä tapahtuu kaapelin kautta, minkä takia vastaanotinyksikkö kannattaa sijoittaa lämpöpiirijakotukin välittömään läheisyyteen. LK Huonetermostaatti Cq-n LK Huonetermostaatin Cq-n asennus Pura huonetermostaatti nostamalla lämpötilaasteikon säätökiekkoa suoraan ylös ja irrottamalla näkyviin tuleva ruuvi. Väännä yläkappaletta vasemmalle kunnes se irtoaa. Asenna paikalleen ohjeiden mukaan. Huonetermostaatin hyvän toiminnan kannalta se asennetaan sisäseinälle, jossa on vapaa ilmanvaihto, n, metriä lattian yläpuolelle. se ei saa olla suorassa auringonvalossa tai lämpölähteiden lähellä. sitä ei saa asentaa radion, TV:n tai muun lähettimen läheisyyteen. sitä ei saa asentaa metalliovien, metallikaappien tai vastaavien läheisyyteen. LK Huonetermostaatti Cq-n on saatavana sekä valkoisena että hopeanharmaana. LK Huonetermostaatti Cq-n säätää kunkin huoneen lämpötilaa lähettämällä radiosignaaleja LK Vastaanotinyksikköön Cq. Pulssinleveysmoduloitu (PWM) säätö on suunniteltu varta vasten sähkötermisiä säätölaitteita varten. Todellisen lämpötilan ja säädetyn lämpötilan välisestä erosta lasketaan ohjaussignaali, joka lähetettäessä muodostuu pulsseista ja tauoista. Signaali- ja taukoaika yhteensä on aina 0 minuuttia. Kun lämpötilaerot ovat suuret, termostaatti on vakiona joko päällä tai kiinni. FI..C.68.

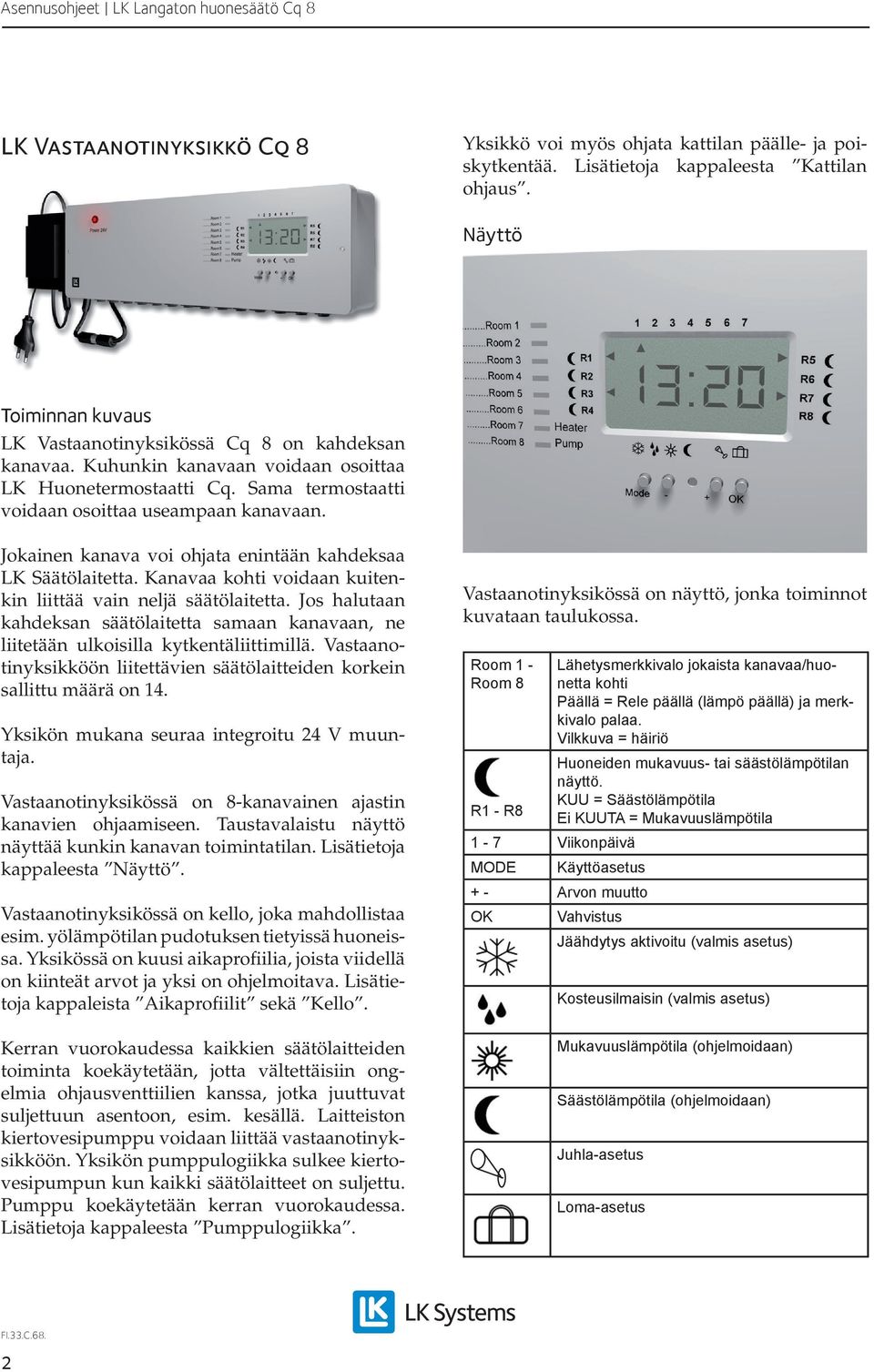

2 LK Vastaanotinyksikkö Cq 8 Yksikkö voi myös ohjata kattilan päälle- ja poiskytkentää. Lisätietoja kappaleesta Kattilan ohjaus. Näyttö Toiminnan kuvaus LK Vastaanotinyksikössä Cq 8 on kahdeksan kanavaa. Kuhunkin kanavaan voidaan osoittaa LK Huonetermostaatti Cq. Sama termostaatti voidaan osoittaa useampaan kanavaan. Jokainen kanava voi ohjata enintään kahdeksaa LK Säätölaitetta. Kanavaa kohti voidaan kuitenkin liittää vain neljä säätölaitetta. Jos halutaan kahdeksan säätölaitetta samaan kanavaan, ne liitetään ulkoisilla kytkentäliittimillä. Vastaanotinyksikköön liitettävien säätölaitteiden korkein sallittu määrä on. Yksikön mukana seuraa integroitu V muuntaja. Vastaanotinyksikössä on 8-kanavainen ajastin kanavien ohjaamiseen. Taustavalaistu näyttö näyttää kunkin kanavan toimintatilan. Lisätietoja kappaleesta Näyttö. Vastaanotinyksikössä on kello, joka mahdollistaa esim. yölämpötilan pudotuksen tietyissä huoneissa. Yksikössä on kuusi aikaprofiilia, joista viidellä on kiinteät arvot ja yksi on ohjelmoitava. Lisätietoja kappaleista Aikaprofiilit sekä Kello. Kerran vuorokaudessa kaikkien säätölaitteiden toiminta koekäytetään, jotta vältettäisiin ongelmia ohjausventtiilien kanssa, jotka juuttuvat suljettuun asentoon, esim. kesällä. Laitteiston kiertovesipumppu voidaan liittää vastaanotinyksikköön. Yksikön pumppulogiikka sulkee kiertovesipumpun kun kaikki säätölaitteet on suljettu. Pumppu koekäytetään kerran vuorokaudessa. Lisätietoja kappaleesta Pumppulogiikka. Vastaanotinyksikössä on näyttö, jonka toiminnot kuvataan taulukossa. Room - Room 8 R - R8 Lähetysmerkkivalo jokaista kanavaa/huonetta kohti Päällä = Rele päällä (lämpö päällä) ja merkkivalo palaa. Vilkkuva = häiriö Huoneiden mukavuus- tai säästölämpötilan näyttö. KUU = Säästölämpötila Ei KUUTA = Mukavuuslämpötila - 7 Viikonpäivä MODE Käyttöasetus + - Arvon muutto OK Vahvistus Jäähdytys aktivoitu (valmis asetus) Kosteusilmaisin (valmis asetus) Mukavuuslämpötila (ohjelmoidaan) Säästölämpötila (ohjelmoidaan) Juhla-asetus Loma-asetus FI..C.68.

3 Näyttö normaalikäytössä - Viikonpäivä 7 ( = maanantai) - Kellonaika - Huone, jossa on alennettu lämpötila. Kuvan huoneissa R, R, R ja R7 on alennettu lämpötila. rasia, ne kytketään rinnakkain pumppulogiikan oikean toiminnan takaamiseksi. Huom! Mukana seuraava kaapelin vedonpoistin asennetaan, kun yksikköön liitetään pumppu. Näyttö esim.. esim. 008 esim..0 Lisätietoja kappaleesta Kello; aseta aika Kello; aseta vuosi ja viikonpäivä Kello; aseta kuukausi ja päivämäärä Juhla-asetus R R R R R R6 R7 R8 P 00 h Loma-asetus L N ~ ~ 000 d r P 0 00 L del In:0 CO:ON Aikaprofiilit Aikaprofiilit, aikaprofiili 6 Ohjelmointi/käyttöönotto Poista ohjelmoidut kanavat Vaihda NO/NC -toiminto Valmis asetus Jos ohjelmointi tehdään kannen ollessa pois (ainoastaan valtuutettu asentaja), paina lyhyesti painiketta OK kunnes näyttö syttyy. Pumppulogiikka Vastaanotinyksikön kanavaa 8 voidaan huoneen lämmönsäädön sijaan käyttää laitteiston kiertovesipumpun ohjaukseen. Ellei kanavaan ohjelmoida termostaattia, se toimii kuin -napainenpotentiaalivapaa kytkin laitteiston kiertovesipumpulle. Pumppu käynnistyy ja kanavan 8 loistediodi syttyy, kun jokin kanavista 7 pyytää lisälämpöä. Pumppu pysähtyy ja kanavan 8 loistediodi sammuu 0 minuutin kuluttua siitä, kun kaikki kanavat ovat lopettaneet lisälämmön pyynnön. Joka tunti pumppu koekäytetään. Koekäyttö tapahtuu samanaikaisesti venttiilien koekäytön kanssa. Asenna pumppu alla olevan kytkentäkaavion mukaan. Jos laitteistossa on useampi kytkentä- R8 R8 R8 P L N ~ ~ Venttiilien koekäyttö Säätölaitteet koekäytetään kerran vuorokaudessa, etteivät ne juuttuisi kiinni suljettuun asentoon. Kunkin kanavan koekäyttö voidaan halutessa kytkeä pois poistamalla termostaatin siltakytkentä. Irrota lämpötilan säätökiekko, irrota ruuvi ja nosta pois kupu. Poista siltakytkentä, merkitty piirilevyssä BR. Kattilan (heater) ohjaus Vastaanotinyksikön kanavaa 7 voidaan huoneen lämmönsäädön sijaan käyttää laitteiston kattilan/lämmittimen ohjaukseen. Ellei kanavaan ohjelmoida termostaattia, se toimii kuin -napainen potentiaalivapaa kytkin laitteiston kattilalle/ lämmittimelle. FI..C.68.

4 Pumppu käynnistyy ja kanavan 7 loistediodi syttyy, kun jokin kanavista 6 pyytää lisälämpöä. Liitetty kattila/lämmitin saa käynnistysmerkin. Kattila/lämmitin on kytkettynä, kunnes kaikki kanavat ovat lopettaneet lisälämmön pyynnön. Poiskytkentäviivettä ei ole. Kanavaa 7 varten ei ole koekäyttötoimintoa, kun siihen on liitetty kattila/lämmitin. Asenna kattila/lämmitin kanavaan 7 oheisen kytkentäkaavion mukaan. Jos laitteistossa on useampi kytkentärasia, ne voidaan kytkeä rinnakkain. Huom! Mukana seuraava kaapelin vedonpoistin asennetaan, kun yksikköön liitetään kattila. R7 Heater X L N ~ ~ Kun säädetty aika on kulunut, yksikkö jatkaa valitun ohjelman säädöillä. Kun toiminto on aktivoitu, nuoli osoittaa juhlasymbolia. Jos juhlaasetus halutaan keskeyttää, seurataan ohjeita yllä ja valitaan tuntimääräksi 00. Loma-asetus Yksikössä on toiminto Loma-asetus, jonka avulla voidaan helposti laskea huoneiden lämpötilaa pidemmäksi aikaa, esim. kesälomalla.. Aktivoi toiminto painamalla Mode-painiketta viisi kertaa. Näytössä näkyy päivien määrä ja näytön nuoli osoittaa kohti lomasymbolia.. Paina OK kerran. Päivien lukumäärä alkaa vilkkua. Paina + tai kunnes näkyy haluttu päivien määrä.. Paina OK kerran asetuksen vahvistamiseksi. Valikko palautuu perusnäyttöön. Kun toiminto on aktivoitu, nuoli osoittaa lomasymbolia. Loman viimeisen päivän keskiyöllä yksikkö jatkaa valitun ohjelman säädöillä. Jos loma-asetus halutaan keskeyttää, seurataan ohjeita yllä ja valitaan tuntimääräksi 00. Jäähdytys Yksikkö on ohjelmoitu säätämään tiloihin mukavuusjäähdytystä. Lisätietoja LK:n teknisestä tuesta. Juhla-asetus Yksikössä on toiminto Juhla-asetus, jonka avulla voidaan helposti yliohjata jo ohjelmoituja yölämpötilan pudotuksia tunnin aikana.. Aktivoi toiminto painamalla Mode-painiketta neljä kertaa. Näytössä näkyy tuntimäärä ja näytön nuoli osoittaa kohti juhlasymbolia.. Paina OK kerran. Tuntien lukumäärä alkaa vilkkua. Paina + tai kunnes näkyy tuntimäärä, jona aikana halutaan yliohjata yölämpötilan pudotusta.. Paina OK kerran asetuksen vahvistamiseksi. Valikko palautuu perusnäyttöön. FI..C.68.

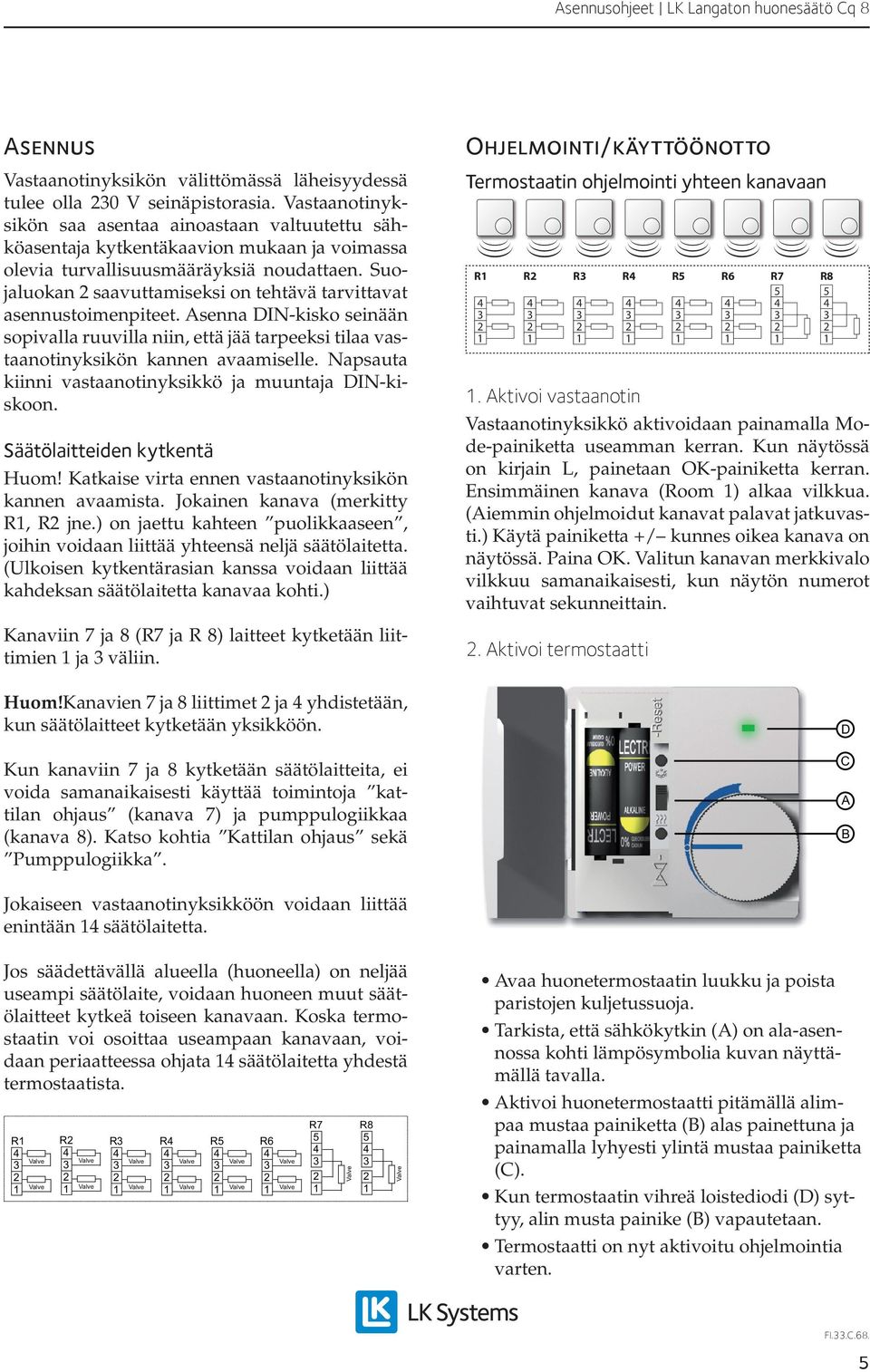

5 Asennus Vastaanotinyksikön välittömässä läheisyydessä tulee olla 0 V seinäpistorasia. Vastaanotinyksikön saa asentaa ainoastaan valtuutettu sähköasentaja kytkentäkaavion mukaan ja voimassa olevia turvallisuusmääräyksiä noudattaen. Suojaluokan saavuttamiseksi on tehtävä tarvittavat asennustoimenpiteet. Asenna DIN-kisko seinään sopivalla ruuvilla niin, että jää tarpeeksi tilaa vastaanotinyksikön kannen avaamiselle. Napsauta kiinni vastaanotinyksikkö ja muuntaja DIN-kiskoon. Säätölaitteiden kytkentä Huom! Katkaise virta ennen vastaanotinyksikön kannen avaamista. Jokainen kanava (merkitty R, R jne.) on jaettu kahteen puolikkaaseen, joihin voidaan liittää yhteensä neljä säätölaitetta. (Ulkoisen kytkentärasian kanssa voidaan liittää kahdeksan säätölaitetta kanavaa kohti.) Kanaviin 7 ja 8 (R7 ja R 8) laitteet kytketään liittimien ja väliin. Huom!Kanavien 7 ja 8 liittimet ja yhdistetään, kun säätölaitteet kytketään yksikköön. Kun kanaviin 7 ja 8 kytketään säätölaitteita, ei voida samanaikaisesti käyttää toimintoja kattilan ohjaus (kanava 7) ja pumppulogiikkaa (kanava 8). Katso kohtia Kattilan ohjaus sekä Pumppulogiikka. Ohjelmointi/käyttöönotto Termostaatin ohjelmointi yhteen kanavaan R R R R R R6 R7 R8. Aktivoi vastaanotin Vastaanotinyksikkö aktivoidaan painamalla Mode-painiketta useamman kerran. Kun näytössä on kirjain L, painetaan OK-painiketta kerran. Ensimmäinen kanava (Room ) alkaa vilkkua. (Aiemmin ohjelmoidut kanavat palavat jatkuvasti.) Käytä painiketta +/ kunnes oikea kanava on näytössä. Paina OK. Valitun kanavan merkkivalo vilkkuu samanaikaisesti, kun näytön numerot vaihtuvat sekunneittain.. Aktivoi termostaatti D C A B Jokaiseen vastaanotinyksikköön voidaan liittää enintään säätölaitetta. Jos säädettävällä alueella (huoneella) on neljää useampi säätölaite, voidaan huoneen muut säätölaitteet kytkeä toiseen kanavaan. Koska termostaatin voi osoittaa useampaan kanavaan, voidaan periaatteessa ohjata säätölaitetta yhdestä termostaatista. R R R R R R6 R7 R8 Avaa huonetermostaatin luukku ja poista paristojen kuljetussuoja. Tarkista, että sähkökytkin (A) on ala-asennossa kohti lämpösymbolia kuvan näyttämällä tavalla. Aktivoi huonetermostaatti pitämällä alimpaa mustaa painiketta (B) alas painettuna ja painamalla lyhyesti ylintä mustaa painiketta (C). Kun termostaatin vihreä loistediodi (D) syttyy, alin musta painike (B) vapautetaan. Termostaatti on nyt aktivoitu ohjelmointia varten. FI..C.68.

6 . Vahvista valittu kanava Kun termostaatti on löytänyt kanavansa, näyttö lopettaa sekuntien laskemisen. Vahvista kanava painamalla kerran ylintä mustaa painiketta (C). Termostaatin loistediodi sammuu ja vastaanotinyksikön valittu kanava alkaa vilkkua. Paina Mode-painiketta kerran. Yhteys testataan vääntämällä termostaatin säätökiekkoa ylös/alas, jolloin vastaanotinyksikön valittu kanava syttyy/ sammuu. Toista ohjeet seuraavan kanavan vahvistamisessa. Termostaatin ohjelmointi useampaan kanavaan R R R R R R6 R7 R8. Aktivoi vastaanotin Vastaanotinyksikkö aktivoidaan painamalla Mode-painiketta useamman kerran. Kun näytössä on kirjain L, painetaan OK-painiketta kerran. Ensimmäinen kanava (Room ) alkaa vilkkua. (Aiemmin ohjelmoidut kanavat palavat jatkuvasti.) Käytä painiketta +/ kunnes oikea kanava on näytössä. Paina OK. Valittu kanava vilkkuu samanaikaisesti, kun näytön numerot vaihtuvat sekunneittain.. Aktivoi termostaatti Avaa huonetermostaatin luukku ja poista paristojen kuljetussuoja. Tarkista, että sähkökytkin (A) on ala-asennossa kohti lämpösymbolia kuvan näyttämällä tavalla. D C A B Aktivoi huonetermostaatti pitämällä alimpaa mustaa painiketta (B) alas painettuna ja painamalla lyhyesti ylintä mustaa painiketta (C). Kun termostaatin vihreä loistediodi (D) syttyy, alin musta painike (B) vapautetaan. Termostaatti on nyt aktivoitu ohjelmointia varten.. Vahvista valittu kanava Kun termostaatti on löytänyt kanavansa, näyttö lopettaa sekuntien laskemisen. Valitse seuraava kanava painikkeiden +/ avulla. Valittu kanava vilkkuu. Paina OK kerran. Valittu kanava vilkkuu samanaikaisesti, kun näytön numerot vaihtuvat sekunneittain. Kun termostaatti on löytänyt kanavansa, näyttö lopettaa sekuntien laskemisen. Toista ohjeet kaikkien ohjattavien kanavien kohdalla. Vahvista kanavat painamalla kerran ylintä mustaa painiketta (C). Termostaatin loistediodi sammuu ja vastaanotinyksikön valittu kanava alkaa vilkkua. Paina Mode-painiketta kerran. Yhteys testataan vääntämällä termostaatin säätökiekkoa ylös/alas, jolloin vastaanotinyksikön valittu kanava syttyy/sammuu. Kello Vastaanotinyksikössä on esiohjelmoitu kello, jonka avulla voidaan esim. laskea huoneiden yölämpötilaa. Yksikössä on kuusi aikaprofiilia, joista viidellä on vakiosäädöt ja yksi on vapaasti ohjelmoitavissa. Katso kappale Aikaprofiilit. Seuraa alla olevia ohjeita, jos haluat muuttaa kellon esiohjelmoituja säätöjä. Aseta vuosi ja viikonpäivä. Paina Mode-painiketta kerran: Valittu vuosi näkyy näytössä, esim Paina OK kerran: Vuosiluvun ykkösluku vilkkuu. Muuta numeroa painamalla +/.. Paina OK kerran: Vuosiluvun kymmenluku vilkkuu. Muuta numeroa painamalla +/.. Paina OK kerran: Viikonpäivän nuoli vilkkuu (maanantai = ). Muuta numeroa painamalla +/.. Paina OK kerran vahvistaaksesi uudet asetukset. Valikko palautuu perusnäyttöön. FI..C.68. 6

7 Aseta päivämäärä ja kuukausi. Paina Mode-painiketta kaksi kertaa: Päivämäärä ja kuukausi näkyy näytössä muodossa PP.KK (esim.. joulukuuta =..).. Paina OK kerran: Kuukausiluku alkaa vilkkua. Muuta numeroa painamalla +/.. Paina OK kerran: Päivämäärän kymmenluku alkaa vilkkua. Muuta numeroa painamalla +/.. Paina OK kerran: Päivämäärän ykkösluku alkaa vilkkua. Muuta numeroa painamalla +/.. Paina OK kerran vahvistaaksesi uudet asetukset. Valikko palautuu perusnäyttöön. Voit valita yksittäisen päivän, maanantaista perjantaihin ( ), lauantaista sunnuntaihin (6 7) tai viikon kaikki päivät ( 7).. Paina OK kerran: Aikaprofiilin numero vilkkuu. Muuta numeroa painamalla +/.. Toista ohjeet jokaista huonetta varten. 6. Paina Mode-painiketta palataksesi päävalikkoon. :00 6:00 9:00 0:0 :00 :00 :00 6:00 7:00 8:00 9:00 :00 :00 P P P P Aseta aika. Paina Mode-painiketta kolme kertaa: Aika näkyy näytössä muodossa TT.MM (esim. varttia yli yksi =.).. Paina OK kerran: Tuntien luku vilkkuu. Muuta numeroa painamalla +/.. Paina OK kerran: Minuuttien kymmenluku vilkkuu. Muuta numeroa painamalla +/.. Paina OK kerran: Minuuttien ykkösluku vilkkuu. Muuta numeroa painamalla +/.. Paina OK kerran vahvistaaksesi uudet asetukset. Valikko palautuu perusnäyttöön. Aikaprofiilit Kanavien vakioasetus on aikaprofiili, eli aina mukavuuslämpötila, katso kuvaa alla. Yksikössä on kuusi aikaprofiilia, joista viidellä ( ) on kuvan mukaiset vakiosäädöt ja yksi (6) on vapaasti ohjelmoitavissa, katso kappale Aikaprofiili 6. Kullekin huoneelle voidaan ohjelmoida oma aikaprofiili viikon jokaista päivää varten. Aikaprofiili 6 Yksikön kuudes aikaprofiili voidaan ohjelmoida vapaasti. Lyhin aikaväli päälle- ja poiskytkennän välillä on kymmenen minuuttia. Vuorokauden ensimmäinen kytkentäaika alkaa kello 00:00 ja sitä käytetään lämpötilan nostamiseen. Vuorokauden viimeinen kytkentäaika on viimeistään :0 ja sitä käytetään lämpötilan laskemiseen.. Paina Mode-painiketta seitsemän kertaa: Näytössä näkyy aika, esim. 0:00. Nuoli osoittaa kohti aurinkosymbolia.. Paina OK kerran: Aika alkaa vilkkua. Aseta ensimmäisen lämpötilan noston aika painamalla +/.. Paina OK kerran: Nuoli osoittaa kohti kuusymbolia. Aseta aika lämpötilan laskulle.. Vahvista painamalla OK. Toista kunnes aikaprofiilisi on valmis.. Paina Mode-painiketta palataksesi päävalikkoon. P P6. Paina Mode-painiketta kuusi kertaa: rp (huone, ohjelma ) näkyy näytössä. Nuoli osoittaa kohti = maanantai.. Paina OK kerran: Huoneen numero (esim. r) vilkkuu. Muuta numeroa painamalla +/.. Paina OK kerran: Päivää osoittava nuoli vilkkuu. Muuta numeroa painamalla +/. FI..C.68. 7

8 Poista ohjelmoidut kanavat Toiminnolla poistetaan kaikki ohjelmoidut kanavat.. Paina Mode-painiketta kunnes del näkyy näytössä. Muistissa olevat kanavat syttyvät.. Paina OK niin del alkaa vilkkua.. Paina OK poistaaksesi kaikki muistissa olevat kanavat. Valikko palautuu päävalikkoon. Nollaus Toiminnolla nollataan yksikkö. Nollaus tarkoittaa seuraavaa: Kaikki huoneet palautuvat aikaprofiiliin. Profiili 6 palautuu tehdasasetuksiin. Loma-asetus nollautuu. Juhla-asetus nollautuu. Hälytys-asetus aktivoituu uudelleen, jos se aikaisemmin on ollut kiinni. Nollaus ei vaikuta ohjelmoituihin termostaatteihin tai kellon asetuksiin. Nollaa laite pitämällä Reset-painiketta alhaalla terävän välineen avulla. Reset-painike on vastaanotinyksikön painikkeiden +/ välissä. Vahvista painamalla lyhyesti OK. Lähtöliittimien testaus Lähtöliittimien/säätölaitteiden testausta varten kaikkiin lähtöihin annetaan virtaa.. Paina Mode-painiketta kunnes A of näkyy.. Paina OK niin of vilkkuu. Paina +/ muuttaaksesi arvoa. of = kaikki lähdöt kytketty pois, on = kaikki lähdöt kytketty päälle.. Paina Mode-painiketta palataksesi päävalikkoon. NO/NC -toiminnon vaihto Yksikkö voidaan tarvittaessa sovittaa jännitteettömästi kiinni (NC) tai auki (NO) oleville säätölaitteille. Sovittaminen tehdään seuraavasti:. Paina Mode-painiketta kunnes näytössä näkyy In (tai In 0 ). Paina OK: In (tai In 0 ) vilkkuu. Paina +/ muuttaaksesi arvoa. In 0= Jännitteettömästi kiinni olevat laitteet (NC). In = Jännitteettömästi auki olevat laitteet (NO).. Vahvista painamalla OK. Yksikkö palaa päävalikkoon. Vianpaikannus / Toimintahäiriöt Kanavat 7 ja/tai 8 syttyvät, vaikkei niitä ole ohjelmoitu Kanava 7 ohjaa kattilaa ja kanava 8 toimii pumppulogiikkana, kun näihin ei ole ohjelmoitu termostaattia. Lisätietoja kappaleista Kattilan ohjaus ja Pumppulogiikka. Kanavien 7 ja/tai 8 säätölaitteet eivät sulkeudu Liitosten ja välinen yhteys puuttuu kanavista 7 ja/tai 8. Katso kappale Säätölaitteiden kytkentä. Ongelmia signaalinsiirrossa Ellei termostaatin ja vastaanotinyksikön välinen signaalinsiirto toimi, vastaanotinyksikön kyseisen kanavan merkkivalo vilkkuu. Signaalihäiriön aikana kanavan lähdössä on 0 % teho. Kun termostaatin signaali jälleen toimii, hälytys katkeaa. Ongelman jatkuessa yli kymmenen tuntia, alkaa merkkivalon lisäksi kuulua hälytysääni. Ongelma korjautuu painamalla termostaatin Resetpainiketta (C), katso kuvaa kohdassa Ohjelmointi/käyttöönotto. Jos ongelma toistuu, voi olla tarpeen vaihtaa termostaatin paristot, katso kappale Huonetermostaatin pariston vaihto. Ongelman jatkuessa vielä paristojen vaihdon jälkeenkin, voidaan vahvistaa signaalia LK Vahvistimen avulla. Katso erillinen ohje LK Vahvistin. FI..C.68. 8

9 Kantavuuden tarkastus Yhteyden enimmäiskantama määritetään seuraavan tarkastuksen avulla.. Vastaanotinyksikkö aktivoidaan painamalla Mode-painiketta useamman kerran. Kun näytössä on kirjain L, painetaan OK-painiketta kerran. Ensimmäinen kanava (Room ) alkaa vilkkua. (Aiemmin ohjelmoidut kanavat palavat jatkuvasti.) Käytä painiketta +/ kunnes oikea kanava on näytössä. Paina OK. Valitun kanavan merkkivalo vilkkuu samanaikaisesti, kun näytön numerot vaihtuvat sekunneittain.. Aktivoi termostaatti. Avaa huonetermostaatin luukku ja poista paristojen kuljetussuoja. Tarkista, että sähkökytkin (A) on ala-asennossa kohti lämpösymbolia kuvan näyttämällä tavalla. Aktivoi huonetermostaatti pitämällä alimpaa mustaa painiketta (B) alas painettuna ja painamalla lyhyesti ylintä mustaa painiketta (C). Kun termostaatin vihreä loistediodi (D) syttyy, alin musta painike (B) vapautetaan. Termostaatti on nyt aktivoitu kantavuuden tarkastusta varten. D C A B staatin loistediodi sammuu ja vastaanotinyksikön valittu kanava alkaa vilkkua. Paina Mode-painiketta kerran. Yhteys testataan vääntämällä termostaatin säätökiekkoa ylös/alas, jolloin vastaanotinyksikön valittu kanava syttyy/sammuu. Power-lamppu ei pala Tarkista, että seinäpistorasiassa on sähköä. Tarkista vastaanotinyksikön varoke, joka on valkoisen muovikannen takana. Vedä pistoke irti ennen varokkeen vaihtoa. Varokkeen tulee olla A hidas. Sähkökatkos Sähkökatkos ei vaikuta vastaanotinyksikön ohjelmatietoihin. Ajastimessa on oma virtalähde, mutta näyttö pimenee sähkökatkoksen ajaksi. Jännitteen palattua voi kestää kymmenen minuuttia ennen kuin kaikki kanavat ovat palautuneet valittuihin asetuksiin. Huonetermostaatin pariston vaihto LK Huonetermostaatin Cq mukana seuraa kaksi, V paristoa (LR0), joiden arvioitu käyttöaika on kaksi vuotta. Kun merkkilamppu vilkkuu sekunnin välein, paristot on vaihdettava lähimpien päivien aikana. Paristot sijaitsevat avattavan kannen alla. Paristojen vaihdon jälkeen termostaatti toimii taas valittujen asetusten mukaan. (Painike C, katso kuvaa kappaleesta Ohjelmointi/käyttöönotto. Jos paristojen teho on loppu, vastaanotinyksikön lämpöteho on 0 %. CE-todistus Säätölaitteita voidaan käyttää kaikissa EU- ja Efta-maissa. Valmistaja vakuuttaa täten, että laite täyttää kaikki perusvaatimukset ja muut asiaankuuluvat R&TTE 999//EU -direktiivin mukaiset määräykset. Tietoa CE-merkinnästä voidaan imuroida osoitteesta Kun termostaatti on löytänyt kanavansa, näyttö lopettaa sekuntien laskemisen ja valittu kanava palaa jatkuvasti. Siirrä termostaattia käsin kunnes valitun kanavan merkkivalo alkaa vilkkua ja enimmäiskantama saavutettu. Vahvista painamalla kerran ylintä mustaa painiketta (C). Termo- FI..C.68. 9

10 Tekniset tiedot Tuotenimike LK Vastaanotinyksikkö Cq 8 Tuote nro 887 Toimintajännite Virrankulutus Varoke 0 V 0 Hz VA A hidas Käyttölämpötila Varastointilämpötila Antenni Lähtösignaali Mitat Paino Sisäinen 6 kpl rele ja kpl potentiaalivapaata 90 x 0 x 80 mm,0 kg Kotelointiluokka IP 0 Säätölaitteita/kanava Säätölaitteita/rasia Maks. 8 kpl kpl Huomautus Taajuuskaistan vapaan käytön takia häiriötöntä toimintaa ei voida taata ulkoisten häiriölähteiden takia. Laitteiston testaus suoritetaan näin ollen yksilöllisesti. FI..C.68. 0

LK Langaton huonesäätö Cq 8-n

LK Langaton huonesäätö Cq 8-n LK Langaton huonesäätö Cq 8-n Rakenne LK Langaton huonesäätö Cq käsittää LK Huonetermostaatin Cq (lähetin) ja LK Vastaanotinyksikön Cq 8 (8-kanavainen vastaanotinyksikkö). Langattomassa valikoimassa on
