1 ACS850 Ohjelmointiopas ACS850 vakio-ohjausohjelma

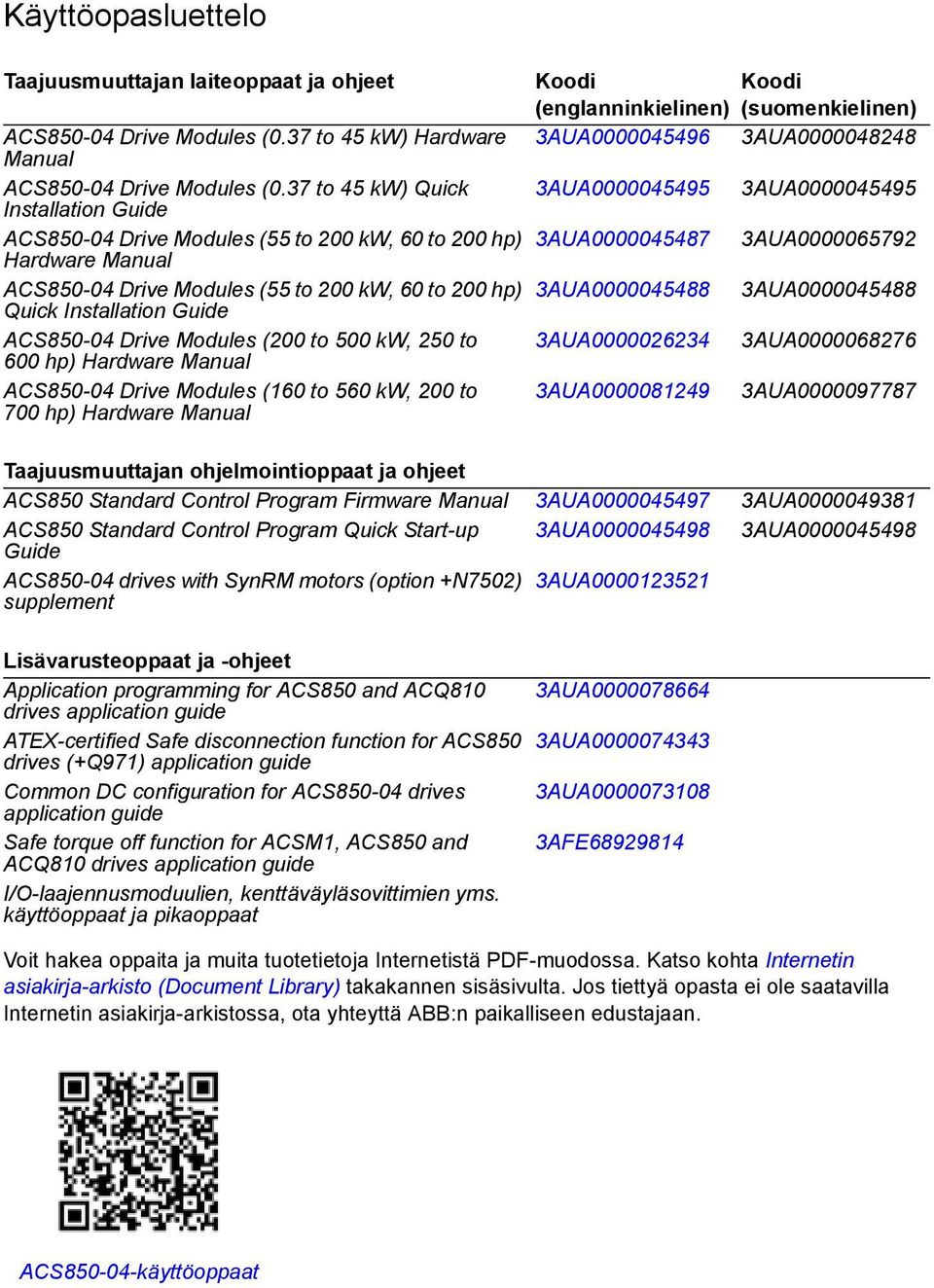

2 Käyttöopasluettelo Taajuusmuuttajan laiteoppaat ja ohjeet ACS Drive Modules (0.37 to 45 kw) Hardware Manual ACS Drive Modules (0.37 to 45 kw) Quick Installation Guide ACS Drive Modules (55 to 200 kw, 60 to 200 hp) Hardware Manual ACS Drive Modules (55 to 200 kw, 60 to 200 hp) Quick Installation Guide ACS Drive Modules (200 to 500 kw, 250 to 600 hp) Hardware Manual ACS Drive Modules (160 to 560 kw, 200 to 700 hp) Hardware Manual Koodi (englanninkielinen) 3AUA AUA AUA AUA AUA AUA Koodi (suomenkielinen) 3AUA AUA AUA AUA AUA AUA Taajuusmuuttajan ohjelmointioppaat ja ohjeet ACS850 Standard Control Program Firmware Manual 3AUA AUA ACS850 Standard Control Program Quick Start-up 3AUA AUA Guide ACS drives with SynRM motors (option +N7502) 3AUA supplement Lisävarusteoppaat ja -ohjeet Application programming for ACS850 and ACQ810 drives application guide ATEX-certified Safe disconnection function for ACS850 drives (+Q971) application guide Common DC configuration for ACS drives application guide Safe torque off function for ACSM1, ACS850 and ACQ810 drives application guide I/O-laajennusmoduulien, kenttäväyläsovittimien yms. käyttöoppaat ja pikaoppaat 3AUA AUA AUA AFE Voit hakea oppaita ja muita tuotetietoja Internetistä PDF-muodossa. Katso kohta Internetin asiakirja-arkisto (Document Library) takakannen sisäsivulta. Jos tiettyä opasta ei ole saatavilla Internetin asiakirja-arkistossa, ota yhteyttä ABB:n paikalliseen edustajaan. ACS käyttöoppaat

3 Ohjelmointiopas ACS850 vakio-ohjausohjelma Sisällys 3AUA Rev I FI VERSIOPÄIVÄMÄÄRÄ: ABB Oy. Kaikki oikeudet pidätetään.

4

5 Sisällysluettelo 5 Sisällysluettelo 1. Johdanto Yleistä Käyttötarkoitus Turvaohjeet Kohderyhmä Oppaan sisältö Muut käyttöoppaat Termit ja lyhenteet ACS850-ohjauspaneeli Yleistä Ominaisuudet Asentaminen Mekaaninen asennus Sähköliitännät Sijoittelukuva Tilarivi Käyttöohjeet Käytön periaatteet Tehtäväluettelo Ohje ja ohjauspaneelin versio Mikä tahansa tila Perustoiminnot Mikä tahansa tila Ohjaustila Parametrit Assistantit Muutetut parametrit Vikanäyttö Aika ja päiväys Parametrien varmuuskopiointi I/O-asetukset Ohjearvojen muokkaus Taajuusmuuttajan tiedot Parametrien muutosloki Ohjauspaikan sijainti ja käyttötilat Safety Yleistä Paikallisohjaus ja ulkoinen ohjaus Paikallisohjaus Ulkoinen ohjaus Taajuusmuuttajan toimintatilat Nopeussäätötila Momenttisäätötila Erikoissäätötilat

6 6 Sisällysluettelo 4. Ohjelman ominaisuudet Yleistä Taajuusmuuttajan konfigurointi ja ohjelmointi Ohjelmointi parametrien avulla Sovellusohjelmointi Ohjausliitännät Ohjelmoitavat analogiatulot Ohjelmoitavat analogialähdöt Ohjelmoitavat digitaaliset tulot ja lähdöt Ohjelmoitavat I/O-laajennukset Ohjelmoitavat relelähdöt Kenttäväyläohjaus Moottorin ohjaus Vakionopeudet Kriittiset nopeudet Nopeussäätimen viritys Anturin tuki Jog-toiminto Moottorin skalaarisäätö Käyttäjän määrittämä kuormituskäyrä Käyttäjän määrittämä U/f-käyrä Automaattinen vaiheistus Vuojarrutus Sovellusohjaus Sovellusmakrot PID-säätö Mekaanisen jarrun ohjaus Ajastimet Tasajännitevälipiirin jännitteen ohjaus Ylijännitesäätö Alijännitesäätö Jännitteen ohjaus- ja laukaisurajat Jarrukatkoja Turvallisuus ja suojaus Hätäpysäytys Moottorin lämpösuojaus Ohjelmoitavat suojaustoiminnot Automaattinen vian kuittaus Vianhaku Signaalin valvonta Huoltolaskurit Energiansäästölaskuri Kuormitusanalyysi Lisätietoja Taajuusmuuttajan sisältämien tietojen varmuuskopiointi ja palauttaminen Tietojen tallennusparametrit Taajuusmuuttajien välinen liitäntä

7 Sisällysluettelo 7 5. Sovellusmakrot Yleistä Yleisiä tietoja Tehdasmakro Tehdasmakron oletusarvoiset ohjauskytkennät Käsi/Auto-makro Käsi/Auto-makron oletusarvoiset ohjauskytkennät PID-säätömakro PID-säätömakron oletusarvoiset ohjauskytkennät Momenttisäätömakro Momenttisäätömakron oletusarvoiset ohjauskytkennät Sekvenssisäätö-makro Sekvenssisäätömakron oletusarvoiset ohjauskytkennät Parametrit Yleistä Termit ja lyhenteet Parametriluettelo Oloarvot I/O tiedot Ohjearvot Sovellustiedot Tilatiedot Hälytykset & viat Laitteiston tiedot Käynt./seis/suunta Käynt./seis tapa Ohjaustapa Analogiatulot Digitaali I/O Analogialähdöt Systeemiohjaus Nopeuden laskenta Rajat Nopeusohje Nop.ohjeen rampit Nopeussäädin Momenttiohje Kriitt. nopeudet Vakionopeudet Prosessi PID Vikatoiminnot Moott lämp suojaus Auto vian kuittaus Valvonta Käyt. kuorm. käyrä Prosessi muuttuja Ajastintoiminnot Vuo-ohje

8 8 Sisällysluettelo 40 Moottorisäätö Jarrun ohjaus Ylläpito Energiaoptimointi Jännitesäätö Jarrukatkoja Muistipaikat Kenttäväylä FBA asetukset FBA data in FBA data out Paneelinäyttö D2D kommunikointi Sisäinen Modbus Kuormitusanalyysi Ohjelmointi Anturin valinta Abs ant. asetus Resolverin aset Puls.anturin aset Lisä I/O asetukset Laitteisto asetuk Käyt. moott.tiedot Käyttöönottotiedot Parametrien lisätiedot Yleistä Termit ja lyhenteet Kenttäväylävastineet Osoittavan parametrin muoto kenttäväylätiedonsiirrossa bittiset kokonaislukuarvoa osoittavat arvot bittiset bittiä osoittavat arvot Parametriryhmät Parametriryhmät Vianhaku Yleistä Turvallisuus Vian kuittaus Vikamuisti Taajuusmuuttajan antamat hälytysviestit Taajuusmuuttajan antamat vikailmoitukset Ohjaus sisäänrakennetun kenttäväyläliitännän kautta Yleistä Järjestelmän yleiskuvaus Sisäänrakennetun kenttäväylän kytkeminen taajuusmuuttajaan Sisäänrakennetun kenttäväyläliitännän asetukset

9 Sisällysluettelo 9 Taajuusmuuttajan ohjausparametrien asettaminen Yleistä sisäänrakennetusta kenttäväyläliitännästä Ohjaussana ja tilasana Ohjearvot Oloarvot Datatulot/-lähdöt Rekisteriosoitteiden määrittäminen SKV-tiedonsiirtoprofiilit ABB Drives classic -profiili ja ABB Drives enhanced -profiili ABB Drives -profiilien ohjaussana ABB Drives -profiilien tilasana ABB Drives -profiilien tilansiirtokaavio ABB Drives -profiilien ohjeet ABB Drives -profiilien oloarvot ABB Drives classic -profiilin Modbus-rekisteriosoitteet ABB Drives enhanced -profiilin Modbus-rekisteriosoitteet bittinen DCU-profiili bittisen DCU-profiilin ohjaus- ja tilasanat bittisen DCU-profiilin tilasana bittisen DCU-profiilin tilansiirtokaavio bittisen DCU-profiilin ohjeet bittisen DCU-profiilin oloarvot bittisen DCU-profiilin Modbus-rekisteriosoitteet bittinen DCU-profiili bittisen DCU-profiilin ohjaus- ja tilasanat bittisen DCU-profiilin tilasana bittisen DCU-profiilin tilansiirtokaavio bittisen DCU-profiilin ohjeet bittisen DCU-profiilin oloarvot bittisen DCU-profiilin Modbus-rekisteriosoitteet Modbus-toimintokoodit Modbus-poikkeuskoodit Ohjaus kenttäväyläsovittimen kautta Yleistä Järjestelmän yleiskuvaus Tiedonsiirtoasetukset kenttäväyläsovitinmoduulin avulla Taajuusmuuttajan ohjausparametrien asettaminen Yleistä kenttäväyläsovitinliitännästä Ohjaussana ja tilasana Oloarvot FBA-tiedonsiirtoprofiili Kenttäväyläohjeet Tilakaavio Taajuusmuuttajien välinen liitäntä Yleistä Yleisiä tietoja Kaapelointi

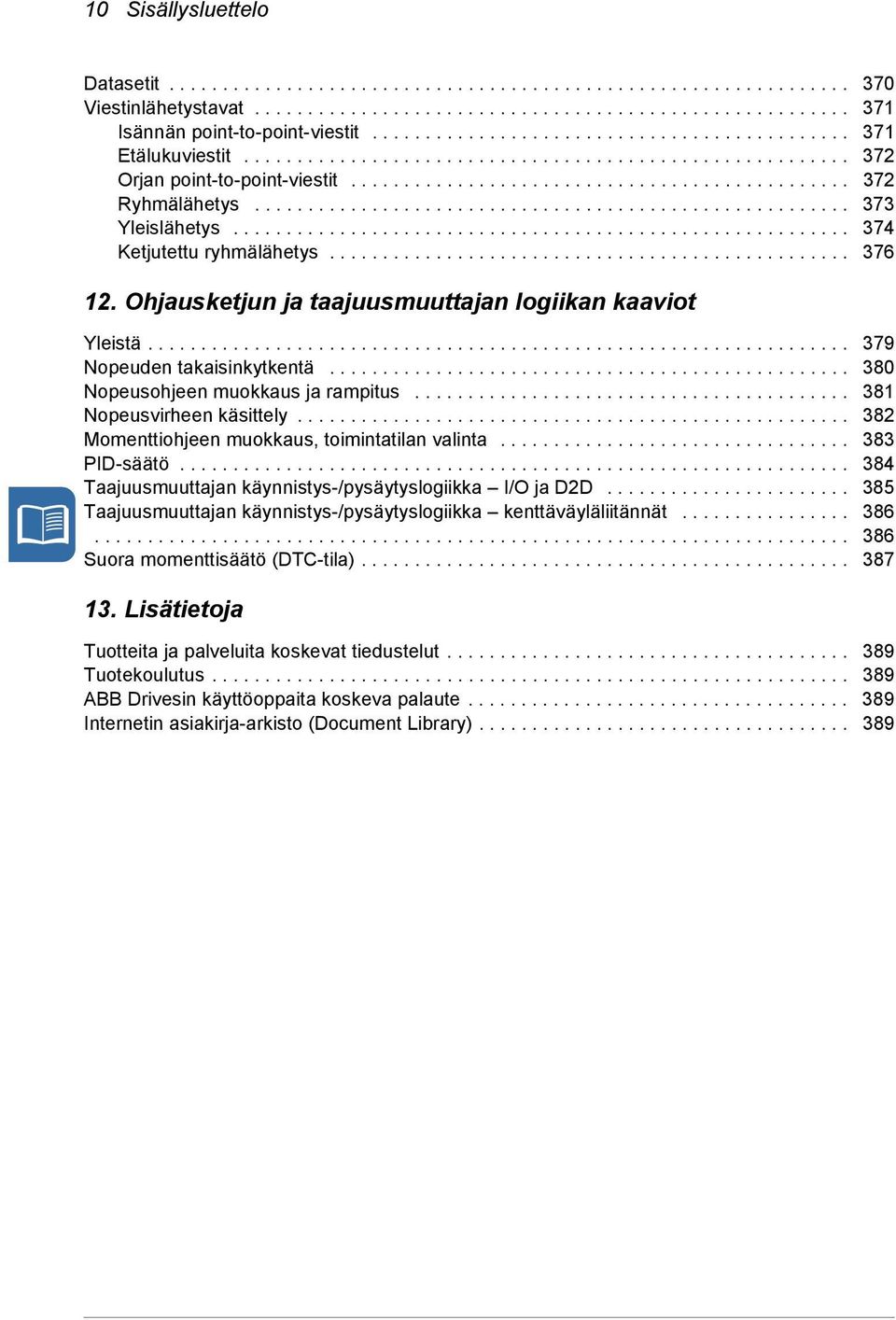

10 10 Sisällysluettelo Datasetit Viestinlähetystavat Isännän point-to-point-viestit Etälukuviestit Orjan point-to-point-viestit Ryhmälähetys Yleislähetys Ketjutettu ryhmälähetys Ohjausketjun ja taajuusmuuttajan logiikan kaaviot Yleistä Nopeuden takaisinkytkentä Nopeusohjeen muokkaus ja rampitus Nopeusvirheen käsittely Momenttiohjeen muokkaus, toimintatilan valinta PID-säätö Taajuusmuuttajan käynnistys-/pysäytyslogiikka I/O ja D2D Taajuusmuuttajan käynnistys-/pysäytyslogiikka kenttäväyläliitännät Suora momenttisäätö (DTC-tila) Lisätietoja Tuotteita ja palveluita koskevat tiedustelut Tuotekoulutus ABB Drivesin käyttöoppaita koskeva palaute Internetin asiakirja-arkisto (Document Library)

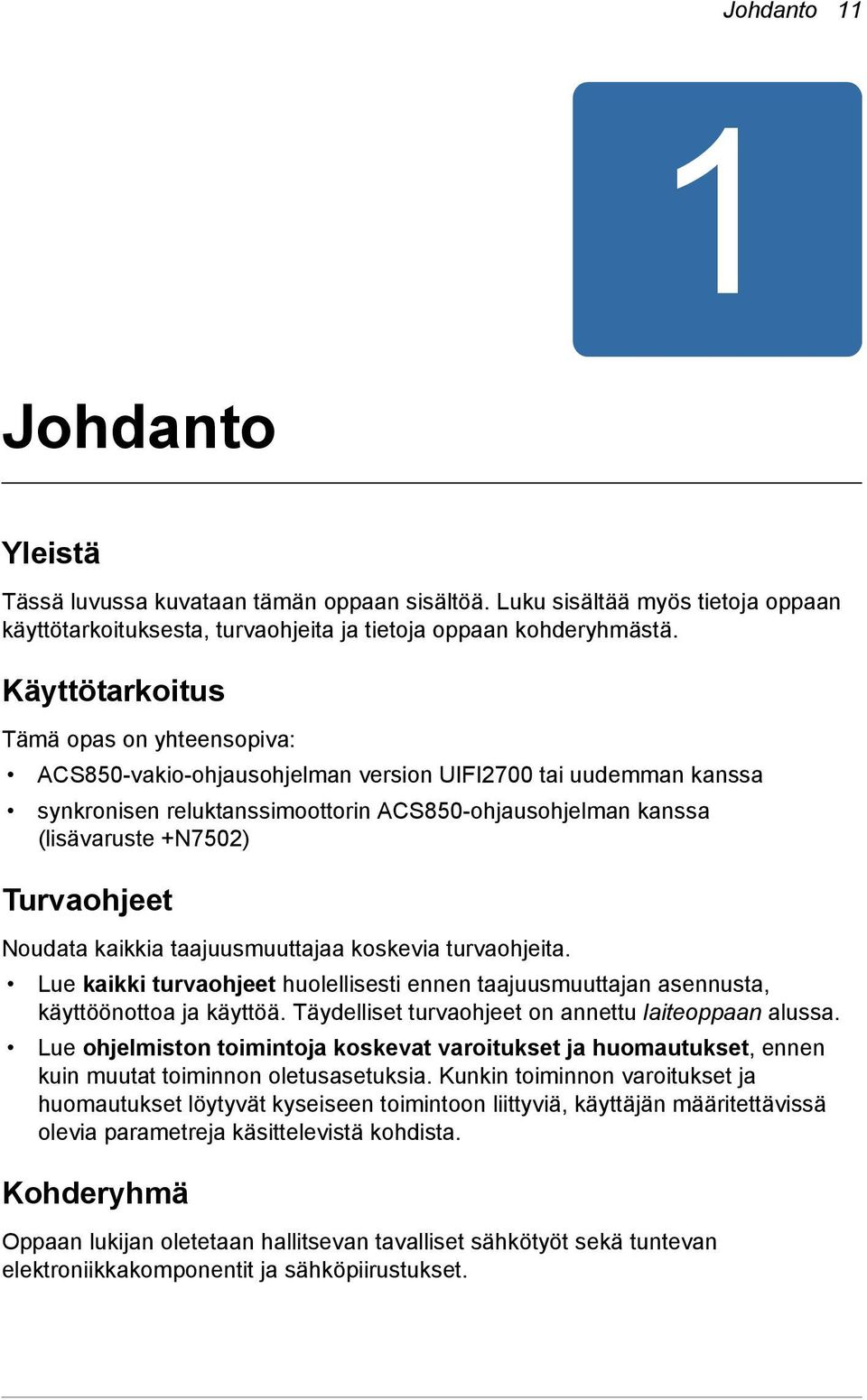

11 Johdanto 11 1 Johdanto Yleistä Tässä luvussa kuvataan tämän oppaan sisältöä. Luku sisältää myös tietoja oppaan käyttötarkoituksesta, turvaohjeita ja tietoja oppaan kohderyhmästä. Käyttötarkoitus Tämä opas on yhteensopiva: ACS850-vakio-ohjausohjelman version UIFI2700 tai uudemman kanssa synkronisen reluktanssimoottorin ACS850-ohjausohjelman kanssa (lisävaruste +N7502) Turvaohjeet Noudata kaikkia taajuusmuuttajaa koskevia turvaohjeita. Lue kaikki turvaohjeet huolellisesti ennen taajuusmuuttajan asennusta, käyttöönottoa ja käyttöä. Täydelliset turvaohjeet on annettu laiteoppaan alussa. Lue ohjelmiston toimintoja koskevat varoitukset ja huomautukset, ennen kuin muutat toiminnon oletusasetuksia. Kunkin toiminnon varoitukset ja huomautukset löytyvät kyseiseen toimintoon liittyviä, käyttäjän määritettävissä olevia parametreja käsittelevistä kohdista. Kohderyhmä Oppaan lukijan oletetaan hallitsevan tavalliset sähkötyöt sekä tuntevan elektroniikkakomponentit ja sähköpiirustukset.

12 12 Johdanto Oppaan sisältö Tämä opas sisältää seuraavat luvut: ACS850-ohjauspaneeli sisältää ohjauspaneelin kuvauksen ja käyttöohjeet. Ohjauspaikan sijainti ja käyttötilat sisältää kuvauksen taajuusmuuttajan ohjaustoimintojen paikoista ja käyttötiloista. Ohjelman ominaisuudet sisältää kuvaukset ACS850-vakio-ohjausohjelman toiminnoista. Sovellusmakrot sisältää lyhyet kuvaukset makrojen toiminnasta ja liitäntäkaaviot. Parametrit sisältää kuvauksen taajuusmuuttajan parametreista. Parametrien lisätiedot sisältää lisätietoja parametreista. Vianhaku sisältää luettelon hälytyksistä (varoituksista) ja tilaviesteistä sekä mahdolliset syyt ja korjaustoimenpiteet. Ohjaus sisäänrakennetun kenttäväyläliitännän kautta sisältää kuvauksen tiedonsiirrosta kenttäväyläverkon kanssa sisäänrakennetun kenttäväyläliitännän avulla. Ohjaus kenttäväyläsovittimen kautta sisältää kuvauksen tiedonsiirrosta kenttäväyläverkon kanssa lisävarusteena saatavan kenttäväyläsovitinmoduulin avulla. Taajuusmuuttajien välinen liitäntä sisältää kuvauksen taajuusmuuttajien välisen liitännän avulla kytkettyjen taajuusmuuttajien välisestä tiedonsiirrosta. Ohjausketjun ja taajuusmuuttajan logiikan kaaviot. Muut käyttöoppaat Taajuusmuuttajan mukana toimitetaan monikielinen pika-aloitusopas. Luettelo kaikista käyttöoppaista on painettu etukannen sisäpuolelle. Termit ja lyhenteet Termi/lyhenne AI AO Tasajännitevälipiiri DI DO DTC SKV FBA FEN-01 FEN-11 FEN-21 Määritelmä Analogiatulo; analogiatulosignaalien liitäntä Analogialähtö; analogialähtösignaalien liitäntä Tasasuuntaajan ja vaihtosuuntaajan välinen tasajännitepiiri Digitaalitulo; digitaalitulosignaalien liitäntä Digitaalilähtö; digitaalilähtösignaalien liitäntä Suora momenttisäätö (DTC-tila) Sisäänrakennettu kenttäväylä Kenttäväyläsovitin ACS850:een lisävarusteena saatava TTL-anturin liitäntämoduuli ACS850:een lisävarusteena saatava absoluuttianturin liitäntämoduuli ACS850:een lisävarusteena saatava resolveriliitäntämoduuli

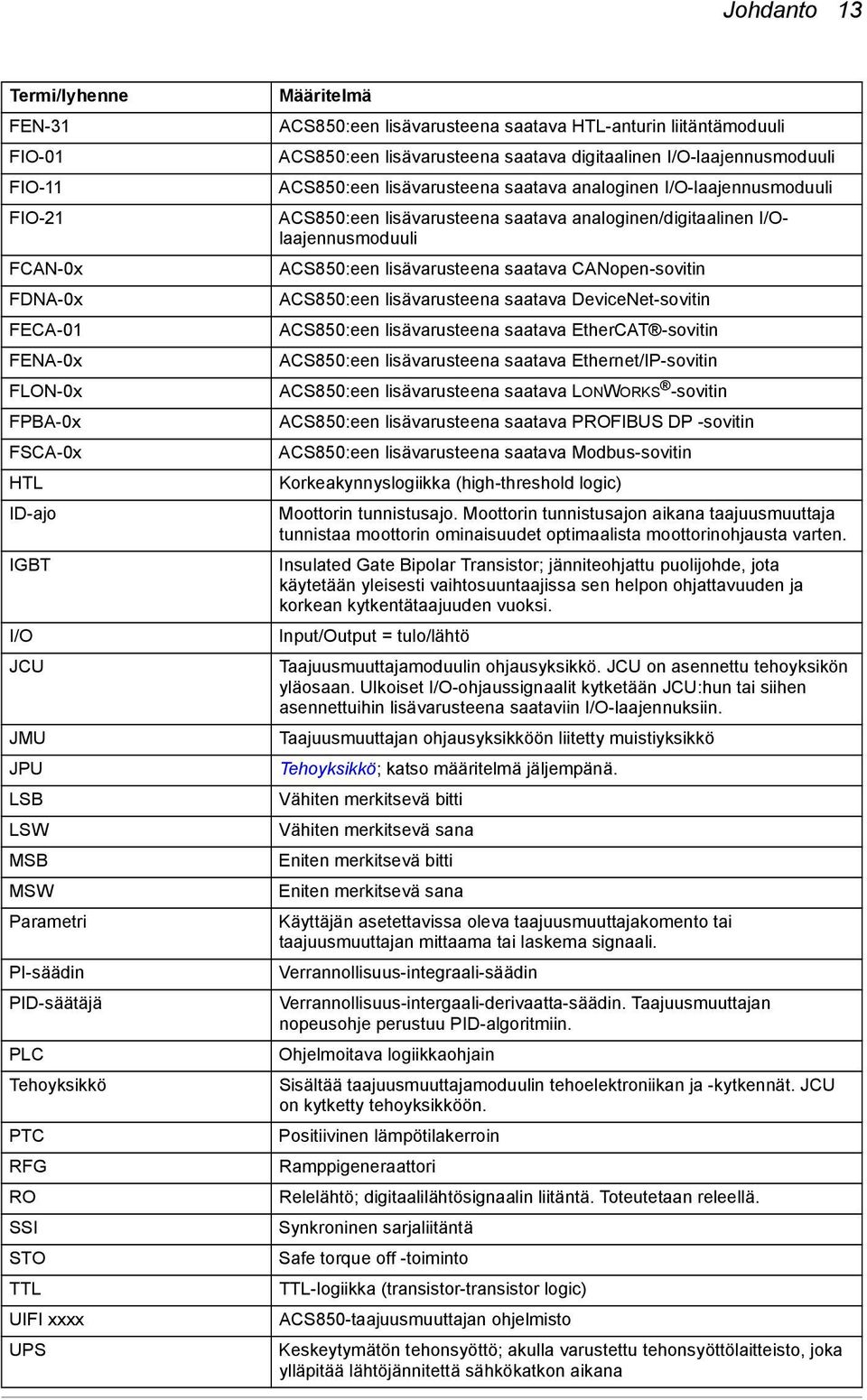

13 Johdanto 13 Termi/lyhenne FEN-31 FIO-01 FIO-11 FIO-21 FCAN-0x FDNA-0x FECA-01 FENA-0x FLON-0x FPBA-0x FSCA-0x HTL ID-ajo IGBT I/O JCU JMU JPU LSB LSW MSB MSW Parametri PI-säädin PID-säätäjä PLC Tehoyksikkö PTC RFG RO SSI STO TTL UIFI xxxx UPS Määritelmä ACS850:een lisävarusteena saatava HTL-anturin liitäntämoduuli ACS850:een lisävarusteena saatava digitaalinen I/O-laajennusmoduuli ACS850:een lisävarusteena saatava analoginen I/O-laajennusmoduuli ACS850:een lisävarusteena saatava analoginen/digitaalinen I/Olaajennusmoduuli ACS850:een lisävarusteena saatava CANopen-sovitin ACS850:een lisävarusteena saatava DeviceNet-sovitin ACS850:een lisävarusteena saatava EtherCAT -sovitin ACS850:een lisävarusteena saatava Ethernet/IP-sovitin ACS850:een lisävarusteena saatava LONWORKS -sovitin ACS850:een lisävarusteena saatava PROFIBUS DP -sovitin ACS850:een lisävarusteena saatava Modbus-sovitin Korkeakynnyslogiikka (high-threshold logic) Moottorin tunnistusajo. Moottorin tunnistusajon aikana taajuusmuuttaja tunnistaa moottorin ominaisuudet optimaalista moottorinohjausta varten. Insulated Gate Bipolar Transistor; jänniteohjattu puolijohde, jota käytetään yleisesti vaihtosuuntaajissa sen helpon ohjattavuuden ja korkean kytkentätaajuuden vuoksi. Input/Output = tulo/lähtö Taajuusmuuttajamoduulin ohjausyksikkö. JCU on asennettu tehoyksikön yläosaan. Ulkoiset I/O-ohjaussignaalit kytketään JCU:hun tai siihen asennettuihin lisävarusteena saataviin I/O-laajennuksiin. Taajuusmuuttajan ohjausyksikköön liitetty muistiyksikkö Tehoyksikkö; katso määritelmä jäljempänä. Vähiten merkitsevä bitti Vähiten merkitsevä sana Eniten merkitsevä bitti Eniten merkitsevä sana Käyttäjän asetettavissa oleva taajuusmuuttajakomento tai taajuusmuuttajan mittaama tai laskema signaali. Verrannollisuus-integraali-säädin Verrannollisuus-intergaali-derivaatta-säädin. Taajuusmuuttajan nopeusohje perustuu PID-algoritmiin. Ohjelmoitava logiikkaohjain Sisältää taajuusmuuttajamoduulin tehoelektroniikan ja -kytkennät. JCU on kytketty tehoyksikköön. Positiivinen lämpötilakerroin Ramppigeneraattori Relelähtö; digitaalilähtösignaalin liitäntä. Toteutetaan releellä. Synkroninen sarjaliitäntä Safe torque off -toiminto TTL-logiikka (transistor-transistor logic) ACS850-taajuusmuuttajan ohjelmisto Keskeytymätön tehonsyöttö; akulla varustettu tehonsyöttölaitteisto, joka ylläpitää lähtöjännitettä sähkökatkon aikana

14 14 Johdanto

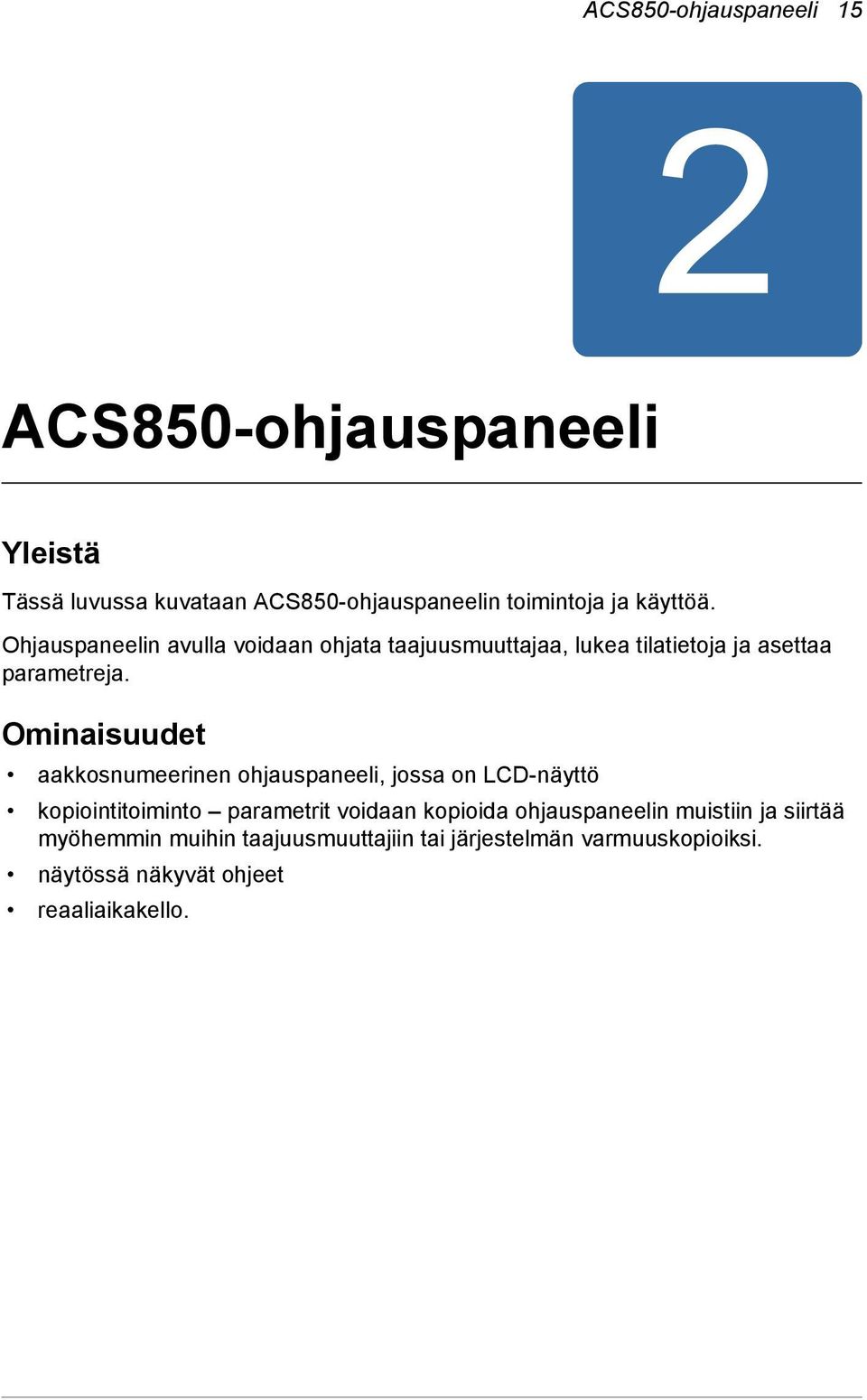

15 ACS850-ohjauspaneeli 15 2 ACS850-ohjauspaneeli Yleistä Tässä luvussa kuvataan ACS850-ohjauspaneelin toimintoja ja käyttöä. Ohjauspaneelin avulla voidaan ohjata taajuusmuuttajaa, lukea tilatietoja ja asettaa parametreja. Ominaisuudet aakkosnumeerinen ohjauspaneeli, jossa on LCD-näyttö kopiointitoiminto parametrit voidaan kopioida ohjauspaneelin muistiin ja siirtää myöhemmin muihin taajuusmuuttajiin tai järjestelmän varmuuskopioiksi. näytössä näkyvät ohjeet reaaliaikakello.

16 16 ACS850-ohjauspaneeli Asentaminen Mekaaninen asennus Kiinnitysvaihtoehdoista on tietoja taajuusmuuttajan laiteoppaassa. Ohjauspaneelin kiinnittämisestä kaapin oveen on tietoja oppaassa ACS-CP-U Control Panel IP54 Mounting Platform Kit Installation Guide (3AUA [englanninkielinen]). Sähköliitännät Käytä suoraan kytkettyä verkkokaapelia CAT5, jonka pituus on enintään kolme metriä. Sopivia kaapeleita voi tilata ABB:ltä. Ohjauspaneelin liittimen paikka taajuusmuuttajassa on kerrottu taajuusmuuttajan laiteoppaassa.

17 ACS850-ohjauspaneeli 17 Sijoittelukuva 1 2a LOC LOC 2b 30.00rpm 30.00rpm 30.10Hz 400RPM 10 Hz RPM 12.4 A0. 50 A dm3/s% 2c SUUNTA DIR 00:00 12:45 VALIKKO MENU Nro Käyttötarkoitus 1 Tila-LED Vihreä = normaali toiminta; vilkkuva vihreä = hälytys on aktiivinen; punainen = vika on aktiivinen. 2 LCD-näyttö Jaettu kolmeen alueeseen: Tilarivi muuttuja, riippuu toimintatilasta, katso kohta Tilarivi sivulla 18. Keskirivi muuttuja, yleensä signaali- tai parametriarvo, valikko tai luettelo. Näyttää myös vika- ja hälytyskoodit. Alarivi näyttää kahden valintanäppäimen toiminnot ja kellonäkymän, jos valittuna. 3 Valintanäppäin 1 Toiminto vaihtelee. LCD-näytön vasemmassa alakulmassa oleva teksti ilmoittaa käytössä olevan toiminnon. 4 Valintanäppäin 2 Toiminto vaihtelee. LCD-näytön oikeassa alakulmassa oleva teksti ilmoittaa käytössä olevan toiminnon. 5 Ylös Siirtyy ylöspäin LCD-näytön keskiosassa näkyvässä valikossa tai luettelossa. Suurentaa arvoa, jos parametri on valittuna. Suurentaa ohjearvoa, jos oikea yläkulma on korostettuna. Arvo vaihtuu nopeammin, jos painiketta pidetään painettuna. 6 Alas Siirtyy alaspäin LCD-näytön keskiosassa näkyvässä valikossa tai luettelossa. Pienentää arvoa, jos parametri on valittuna. Pienentää ohjearvoa, jos oikea yläkulma on korostettuna. Arvo vaihtuu nopeammin, jos painiketta pidetään painettuna. 7 LOC/REM Taajuusmuuttajan vaihto paikallisohjauksesta kauko-ohjaukseen ja päinvastoin. 8 Ohje Näytössä näkyvät ohjeet avataan painiketta painamalla. Ohjeet koskevat näytön keskiosassa korostettuna olevaa kohdetta. 9 STOP Pysäyttää taajuusmuuttajan paikallisohjauksessa. 10 START Käynnistää taajuusmuuttajan paikallisohjauksessa.

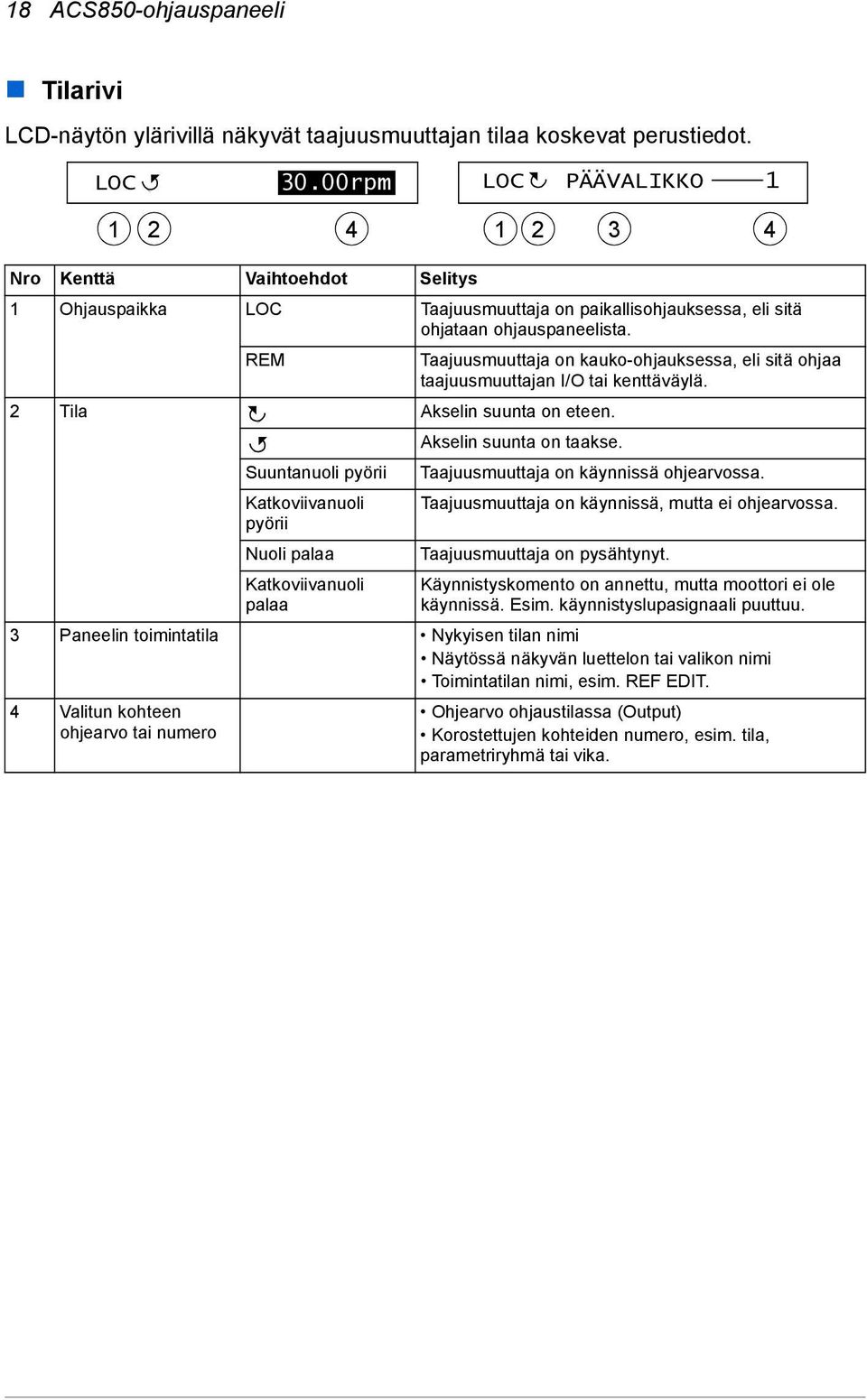

18 18 ACS850-ohjauspaneeli Tilarivi LCD-näytön ylärivillä näkyvät taajuusmuuttajan tilaa koskevat perustiedot. LOC 30.00rpm LOC PÄÄVALIKKO Nro Kenttä Vaihtoehdot Selitys 1 Ohjauspaikka LOC Taajuusmuuttaja on paikallisohjauksessa, eli sitä ohjataan ohjauspaneelista. REM Taajuusmuuttaja on kauko-ohjauksessa, eli sitä ohjaa taajuusmuuttajan I/O tai kenttäväylä. 2 Tila Akselin suunta on eteen. Akselin suunta on taakse. Suuntanuoli pyörii Taajuusmuuttaja on käynnissä ohjearvossa. Katkoviivanuoli Taajuusmuuttaja on käynnissä, mutta ei ohjearvossa. pyörii Nuoli palaa Taajuusmuuttaja on pysähtynyt. Katkoviivanuoli palaa Käynnistyskomento on annettu, mutta moottori ei ole käynnissä. Esim. käynnistyslupasignaali puuttuu. 3 Paneelin toimintatila Nykyisen tilan nimi Näytössä näkyvän luettelon tai valikon nimi Toimintatilan nimi, esim. REF EDIT. 4 Valitun kohteen ohjearvo tai numero Ohjearvo ohjaustilassa (Output) Korostettujen kohteiden numero, esim. tila, parametriryhmä tai vika.

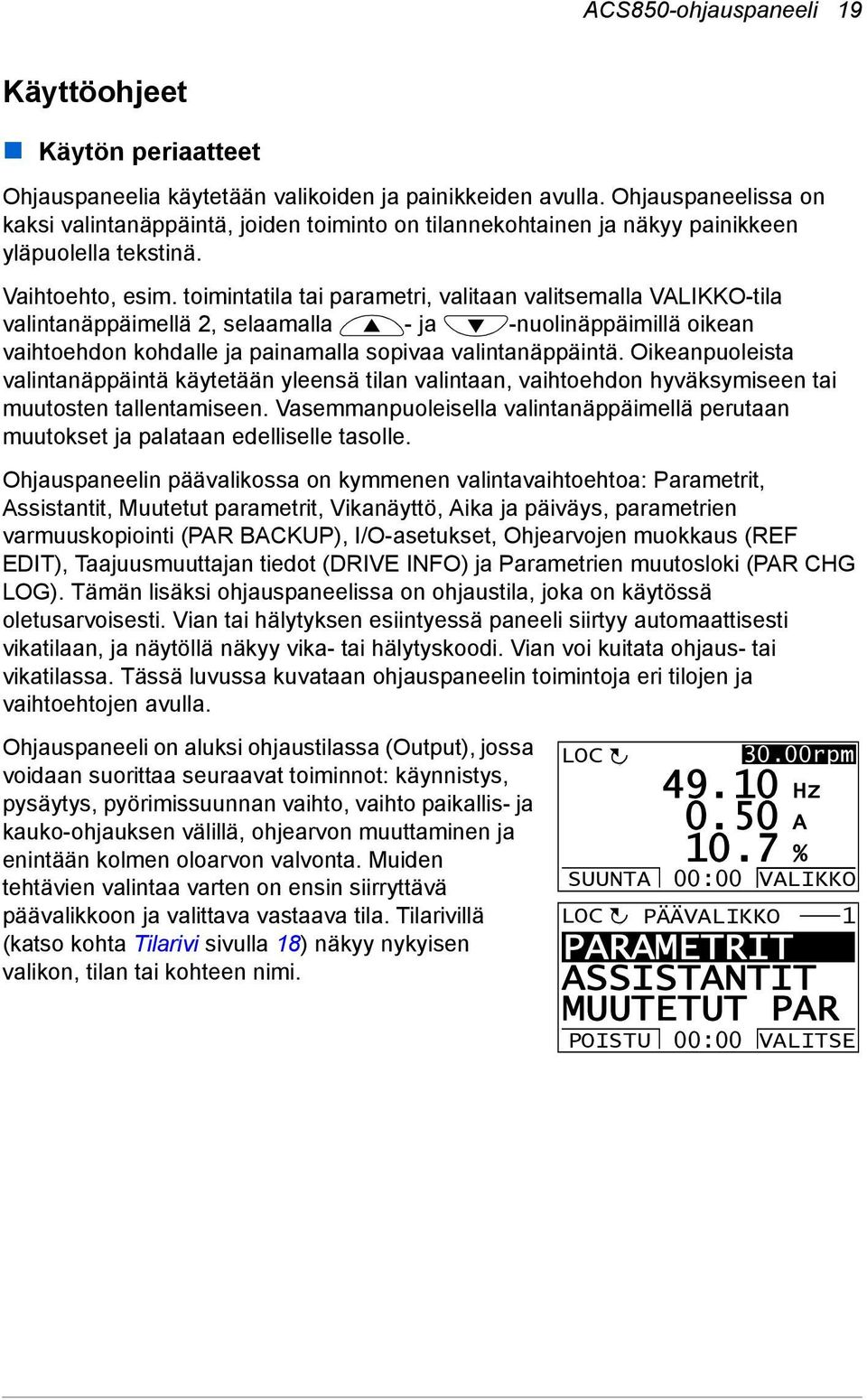

19 ACS850-ohjauspaneeli 19 Käyttöohjeet Käytön periaatteet Ohjauspaneelia käytetään valikoiden ja painikkeiden avulla. Ohjauspaneelissa on kaksi valintanäppäintä, joiden toiminto on tilannekohtainen ja näkyy painikkeen yläpuolella tekstinä. Vaihtoehto, esim. toimintatila tai parametri, valitaan valitsemalla VALIKKO-tila valintanäppäimellä 2, selaamalla - ja -nuolinäppäimillä oikean vaihtoehdon kohdalle ja painamalla sopivaa valintanäppäintä. Oikeanpuoleista valintanäppäintä käytetään yleensä tilan valintaan, vaihtoehdon hyväksymiseen tai muutosten tallentamiseen. Vasemmanpuoleisella valintanäppäimellä perutaan muutokset ja palataan edelliselle tasolle. Ohjauspaneelin päävalikossa on kymmenen valintavaihtoehtoa: Parametrit, Assistantit, Muutetut parametrit, Vikanäyttö, Aika ja päiväys, parametrien varmuuskopiointi (PAR BACKUP), I/O-asetukset, Ohjearvojen muokkaus (REF EDIT), Taajuusmuuttajan tiedot (DRIVE INFO) ja Parametrien muutosloki (PAR CHG LOG). Tämän lisäksi ohjauspaneelissa on ohjaustila, joka on käytössä oletusarvoisesti. Vian tai hälytyksen esiintyessä paneeli siirtyy automaattisesti vikatilaan, ja näytöllä näkyy vika- tai hälytyskoodi. Vian voi kuitata ohjaus- tai vikatilassa. Tässä luvussa kuvataan ohjauspaneelin toimintoja eri tilojen ja vaihtoehtojen avulla. Ohjauspaneeli on aluksi ohjaustilassa (Output), jossa voidaan suorittaa seuraavat toiminnot: käynnistys, pysäytys, pyörimissuunnan vaihto, vaihto paikallis- ja kauko-ohjauksen välillä, ohjearvon muuttaminen ja enintään kolmen oloarvon valvonta. Muiden tehtävien valintaa varten on ensin siirryttävä päävalikkoon ja valittava vastaava tila. Tilarivillä (katso kohta Tilarivi sivulla 18) näkyy nykyisen valikon, tilan tai kohteen nimi. LOC SUUNTA LOC PARAMETRIT ASSISTANTIT MUUTETUT PAR POISTU A 10.7 % 00:00 PÄÄVALIKKO 1 00: rpm 10 Hz VALIKKO VALITSE

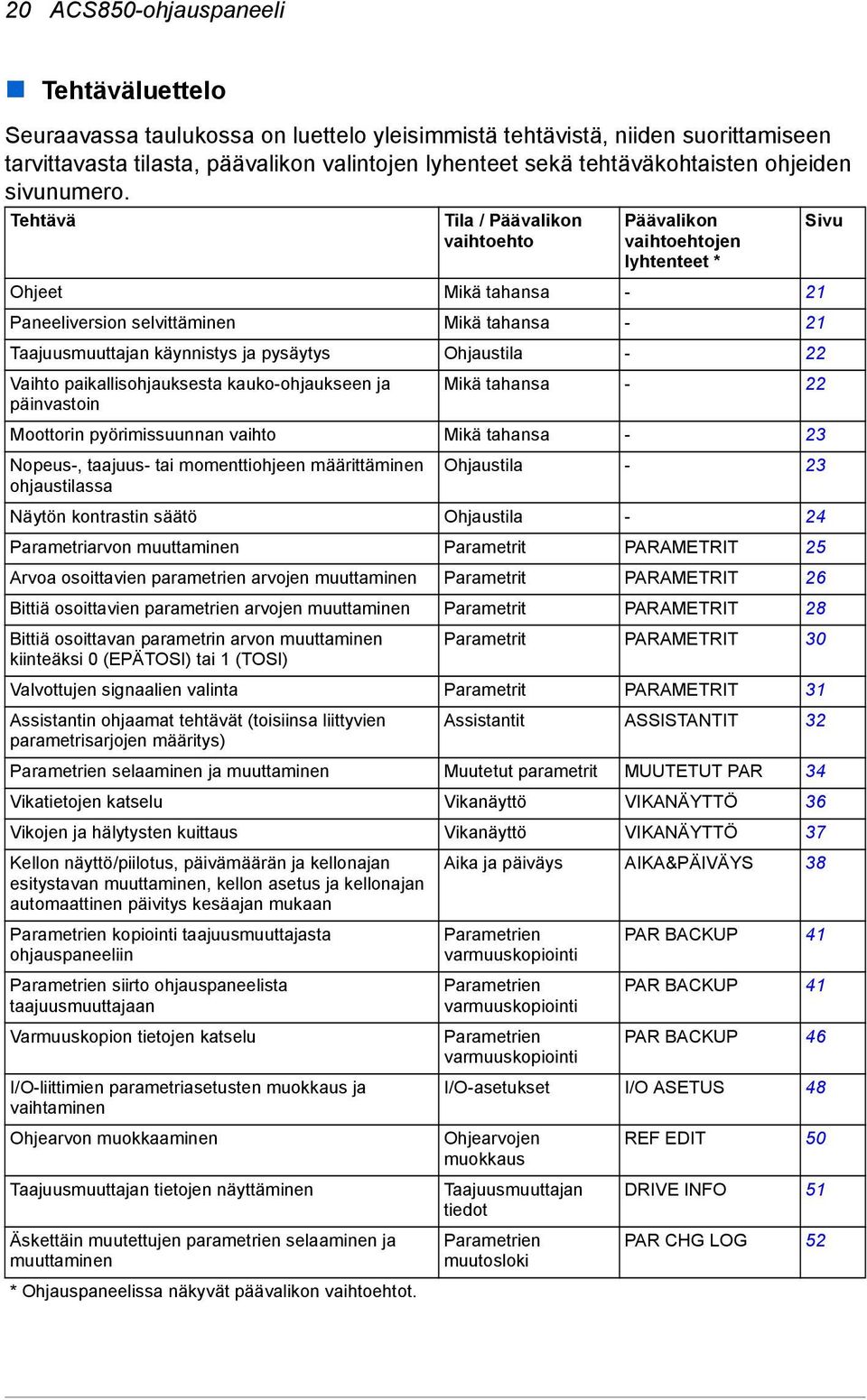

20 20 ACS850-ohjauspaneeli Tehtäväluettelo Seuraavassa taulukossa on luettelo yleisimmistä tehtävistä, niiden suorittamiseen tarvittavasta tilasta, päävalikon valintojen lyhenteet sekä tehtäväkohtaisten ohjeiden sivunumero. Tehtävä Tila / Päävalikon vaihtoehto Päävalikon vaihtoehtojen lyhtenteet * Ohjeet Mikä tahansa - 21 Paneeliversion selvittäminen Mikä tahansa - 21 Taajuusmuuttajan käynnistys ja pysäytys Ohjaustila - 22 Vaihto paikallisohjauksesta kauko-ohjaukseen ja Mikä tahansa - 22 päinvastoin Moottorin pyörimissuunnan vaihto Mikä tahansa - 23 Nopeus-, taajuus- tai momenttiohjeen määrittäminen Ohjaustila - 23 ohjaustilassa Näytön kontrastin säätö Ohjaustila - 24 Parametriarvon muuttaminen Parametrit PARAMETRIT 25 Arvoa osoittavien parametrien arvojen muuttaminen Parametrit PARAMETRIT 26 Bittiä osoittavien parametrien arvojen muuttaminen Parametrit PARAMETRIT 28 Bittiä osoittavan parametrin arvon muuttaminen Parametrit PARAMETRIT 30 kiinteäksi 0 (EPÄTOSI) tai 1 (TOSI) Valvottujen signaalien valinta Parametrit PARAMETRIT 31 Assistantin ohjaamat tehtävät (toisiinsa liittyvien Assistantit ASSISTANTIT 32 parametrisarjojen määritys) Parametrien selaaminen ja muuttaminen Muutetut parametrit MUUTETUT PAR 34 Vikatietojen katselu Vikanäyttö VIKANÄYTTÖ 36 Vikojen ja hälytysten kuittaus Vikanäyttö VIKANÄYTTÖ 37 Kellon näyttö/piilotus, päivämäärän ja kellonajan esitystavan muuttaminen, kellon asetus ja kellonajan automaattinen päivitys kesäajan mukaan Aika ja päiväys AIKA&PÄIVÄYS 38 Parametrien kopiointi taajuusmuuttajasta ohjauspaneeliin Parametrien siirto ohjauspaneelista taajuusmuuttajaan Varmuuskopion tietojen katselu I/O-liittimien parametriasetusten muokkaus ja vaihtaminen Ohjearvon muokkaaminen Taajuusmuuttajan tietojen näyttäminen Äskettäin muutettujen parametrien selaaminen ja muuttaminen * Ohjauspaneelissa näkyvät päävalikon vaihtoehtot. Parametrien varmuuskopiointi Parametrien varmuuskopiointi Parametrien varmuuskopiointi Sivu PAR BACKUP 41 PAR BACKUP 41 PAR BACKUP 46 I/O-asetukset I/O ASETUS 48 Ohjearvojen muokkaus Taajuusmuuttajan tiedot Parametrien muutosloki REF EDIT 50 DRIVE INFO 51 PAR CHG LOG 52

21 ACS850-ohjauspaneeli 21 Ohje ja ohjauspaneelin versio Mikä tahansa tila Ohjeet Vaihe Toiminto Näyttö 1. Paina, niin korostetun aiheen tilannekohtaiset ohjeet tulevat näyttöön.? LOC AIKA&PÄIVÄYS 6 AJAN ESITYSTAPA PÄIVÄYKSEN ESITYSTAPA ASETA AIKA ASETA PÄIVÄYS KESÄAIKA Jos korostetusta kohteesta on olemassa ohjeet, ne näkyvät näytössä. 2. Jos teksti ei näy kokonaan, selaa rivejä eteenpäin - ja -painikkeilla. 3. Tekstin lukemisen jälkeen edelliseen näyttöön palataan valitsemalla. Paneeliversion selvittäminen Vaihe Toiminto Näyttö 1. Jos virta on kytketty, kytke se pois päältä. - Jos ohjauspaneelin kaapeli voidaan irrottaa helposti, irrota kaapeli ohjauspaneelista TAI - Jos ohjauspaneelin kaapelia ei voi irrottaa helposti, katkaise ohjauskortin tai taajuusmuuttajan virta. POISTU 00:00 POISTU 00:00 VALITSE LOC HELP Ota automaattinen kesäajan päivitys käyttöön tai poista se käytöstä LOC HELP Ota automaattinen kesäajan päivitys käyttöön tai poista se käytöstä POISTU 00:00 LOC AIKA&PÄIVÄYS 6 POISTU AJAN ESITYSTAPA PÄIVÄYKSEN ESITYSTAPA ASETA AIKA ASETA PÄIVÄYS KESÄAIKA POISTU 00:00 VALITSE 2. Paina pitkään? -painiketta samalla, kun kytket virran päälle ja luet tiedot. Paneelin tiedot näkyvät näytössä: Panel SW: Paneelin ohjelmaversio ROM CRC: Paneelin ROM-tarkistussumma Flash Rev: Flash-sisällön versio Flash-sisällön kommentti. Kun vapautat painikkeen?, paneeli siirtyy ohjaustilaan. PANEL VERSION INFO Panel SW: x.xx Rom CRC: xxxxxxxxxx Flash Rev: x.xx xxxxxxxxxxxxxxxxxxxxx xxxxxxxxxxxxxxxxxxxxx

22 22 ACS850-ohjauspaneeli Perustoiminnot Mikä tahansa tila Käynnistys, pysäytys ja vaihto paikallisohjauksesta kauko-ohjaukseen ja päinvastoin Voit käynnistää ja pysäyttää taajuusmuuttajan ja vaihtaa paikallisohjauksesta kaukoohjaukseen ja päinvastoin missä tahansa tilassa. Taajuusmuuttajan täytyy olla paikallisohjauksessa, jotta sen voi käynnistää ja pysäyttää ohjauspaneelin avulla. Vaihe Toiminto Näyttö 1. Vaihda kauko-ohjauksesta (tilarivillä näkyy REM) paikallisohjaukseen (tilarivillä näkyy LOC) ja päinvastoin LOC valitsemalla REM. Huomautus: Paikallisohjauksen valinta voidaan estää parametrilla Paikallislukko. Kun taajuusmuuttaja käynnistetään ensimmäisen kerran, se on kauko-ohjaustilassa (REM) ja sitä ohjataan taajuusmuuttajan I/O-liittimien kautta. Paikallisohjaukseen (LOC), jolloin taajuusmuuttajaa LOC ohjataan ohjauspaneelista, vaihdetaan valitsemalla REM. Tulos riippuu siitä, kuinka pitkään painiketta painetaan: Jos vapautat painikkeen heti (näytössä vilkkuu Vaihto paikallisohjaukseen -teksti), taajuusmuuttaja pysähtyy. Aseta paikallisohjauksen ohjearvo sivulla 23 olevan ohjeen mukaan. Jos painat painiketta niin kauan, että näyttöön tulee Käyttö jatkaa toimintaa -teksti, taajuusmuuttaja jatkaa toimintaansa samalla tavalla. Taajuusmuuttaja kopioi sekä kauko-ohjauksen arvot käy/seis-tilaa varten että ohjearvon ja käyttää niitä paikallisohjauksen alkuasetuksina. Pysäytä taajuusmuuttaja paikallisohjauksessa valitsemalla. Käynnistä taajuusmuuttaja paikallisohjauksessa valitsemalla. LOC VIESTI Vaihto paikallisohjaukseen. 00:00 Tilarivin nuolen ( tai ) pyörimisliike pysähtyy. Tilarivin nuoli ( tai ) alkaa pyöriä. Nuoli näkyy katkoviivana, kunnes taajuusmuuttaja saavuttaa ohjearvon.

23 ACS850-ohjauspaneeli 23 Ohjaustila Ohjaustilassa (Output) valittavat toiminnot: enintään kolmen signaalin oloarvojen valvonta moottorin pyörimissuunnan vaihto nopeus-, taajuus- ja momenttiohjeen asetus näytön kontrastin säätö käynnistys, pysäytys ja pyörimissuunnan vaihto sekä vaihto paikallis- ja kaukoohjauksen välillä. Ohjaustilaan palataan valitsemalla toistuvasti. Ohjearvo näkyy näytön oikeassa yläkulmassa. Keskiriville voidaan määrittää näkymään enintään kolmen signaalin arvot tai pylväsdiagrammit. Ohjeet valvottavien signaalien valintaa ja muokkausta varten ovat sivulla 31. Moottorin pyörimissuunnan vaihto POISTU LOC SUUNTA Vaihe Toiminto Näyttö 30.00rpm 10 Hz A 10.7 % 00:00 VALIKKO 1. Jos ohjaustila ei ole vielä valittuna, siirry siihen POISTU painamalla -painiketta toistuvasti, kunnes ohjaustila aukeaa. 2. Jos taajuusmuuttaja on kauko-ohjaustilassa (tilarivillä näkyy REM), vaihda paikallisohjaukseen valitsemalla LOC REM. Näytössä näkyy nopeasti viesti tilan vaihtumisesta. Ohjaustila avautuu sen jälkeen. 3. Jos suuntana on eteen (tilarivillä näkyy ), voit vaihtaa suunnaksi taakse (tilarivillä näkyy ) tai päinvastoin SUUNTA valitsemalla. REM SUUNTA LOC SUUNTA 30.00rpm 10 Hz A 10.7 % 00:00 VALIKKO 30.00rpm 10 Hz A 10.7 % 00:00 VALIKKO Nopeus-, taajuus- tai momenttiohjeen määrittäminen ohjaustilassa Katso myös kohta Ohjearvojen muokkaus sivulla 50. Vaihe Toiminto Näyttö 1. Jos ohjaustila ei ole vielä valittuna, siirry siihen POISTU painamalla -painiketta toistuvasti, kunnes ohjaustila aukeaa. REM SUUNTA 30.00rpm 10 Hz A 10.7 % 00:00 VALIKKO

24 24 ACS850-ohjauspaneeli Vaihe Toiminto Näyttö 2. Jos taajuusmuuttaja on kauko-ohjaustilassa (tilarivillä näkyy REM), vaihda paikallisohjaukseen valitsemalla LOC REM. Näytössä näkyy nopeasti viesti tilan vaihtumisesta. Ohjaustila avautuu sen jälkeen. 3. Voit suurentaa näytön oikeassa yläkulmassa näkyvää korostettua ohjearvoa painamalla -painiketta. Arvo muuttuu heti. Arvo tallentuu taajuusmuuttajan pysyvään muistiin, ja se palautetaan automaattisesti virran katkaisun jälkeen. Ohjearvoa pienennetään valitsemalla. Näytön kontrastin säätö LOC SUUNTA LOC SUUNTA 30.00rpm 10 Hz A 10.7 % 00:00 VALIKKO 31.00rpm 10 Hz A 10.7 % 00:00 VALIKKO Vaihe Toiminto Näyttö 1. Jos ohjaustila ei ole vielä valittuna, siirry siihen POISTU painamalla -painiketta toistuvasti, kunnes ohjaustila aukeaa. 2. Näytön kontrastia lisätään painamalla samanaikaisesti VALIKKO ja -painiketta. Näytön kontrastia vähennetään painamalla samanaikaisesti ja -painiketta. LOC SUUNTA LOC 30.00rpm 10 Hz A 10.7 % 00:00 VALIKKO 30.00rpm 10 Hz 49. VALIKKO A 10.7 % SUUNTA 00:00 VALIKKO

25 ACS850-ohjauspaneeli 25 Parametrit Parametritilassa valittavat toiminnot: parametriarvojen katselu ja muuttaminen käynnistys, pysäytys ja pyörimissuunnan vaihto sekä vaihto paikallis- ja kaukoohjauksen välillä. Parametrin valinta ja parametriarvon muuttaminen Vaihe Toiminto Näyttö VALIKKO 1. Siirry päävalikkoon valitsemalla. LOC Jos olet muussa kuin ohjaustilassa, valitse toistuvasti, kunnes päävalikko tulee näkyviin. 2. Siirry parametritilaan valitsemalla valikosta PARAMETRIT - ja -painikkeilla sekä VALITSE valitsemalla. 3. Valitse parametriryhmä - ja -painikkeilla. VALITSE Paina. 4. Valitse parametri - ja -painikkeilla. Parametrin nykyinen arvo näkyy valitun parametrin alapuolella. Tässä käytetään esimerkkinä parametria Moottorin nimellisvirta. MUOKKAA Paina. POISTU PARAMETRIT ASSISTANTIT MUUTETUT PAR POISTU PÄÄVALIKKO 1 00:00 VALITSE LOC PAR RYHMÄT oloarvot 02 I/O tiedot 03 ohjearvot 04 sovellustiedot 06 tilatiedot POISTU 00:00 VALITSE LOC PAR RYHMÄT käyttöönottotiedot 01 oloarvot 02 I/O tiedot 03 ohjearvot 04 sovellustiedot POISTU 00:00 VALITSE LOC PARAMETRIT 9901 Kieli Englanti 9904 Moottorin tyyppi 9905 Moottoriohjaus 9906 Moot nim virta POISTU 00:00 MUOKKAA LOC PARAMETRIT 9901 kieli 9904 Moottorin tyyppi 9905 Moottoriohjaus 9906 Moot nim virta 0.0 A POISTU 00:00 MUOKKAA LOC PAR MUOKKAUS 9906 Moot nim virta 0.0 A PERUUTA 00:00 TALLETA

26 26 ACS850-ohjauspaneeli Vaihe Toiminto Näyttö 5. Määritä parametrille uusi arvo - ja - painikkeilla. Yksi nuolipainikkeen painallus suurentaa tai pienentää arvoa. Kun pidät painiketta hetken painettuna, arvo muuttuu ensin nopeasti ja sitten kohdistin siirtyy yhden paikan vasemmalle. Tämä toistuu, kunnes painike vapautetaan. Kun painike on vapautettu, aktiivista numeroa voi muuttaa askel kerrallaan. Jos kumpaakaan painiketta ei paineta vähään aikaan, kohdistin palaa yhden paikan kerrallaan oikealle. Jos molempia painikkeita painetaan yhtä aikaa, näytössä näkyvä arvo vaihtuu oletusarvoon. TALLETA 6. Tallenna uusi arvo valitsemalla. Hylkää uusi arvo ja säilytä alkuperäinen arvo valitsemalla PERUUTA. LOC PAR MUOKKAUS 9906 Moot nim virta PERUUTA 00: A TALLETA LOC PARAMETRIT 9906 Moot nim virta 3.5 A 9907 Moot nim jännite 9908 Moot nim taajuus 9909 Moot nim nopeus POISTU 00:00 MUOKKAA Arvoa osoittavien parametrien arvojen muuttaminen Tässä esitettyjen parametrien lisäksi on kahdenlaisia parametriosoittimia: arvoa osoittavia parametreja ja bittiä osoittavia parametreja. Arvoa osoittava parametri viittaa toisen parametrin arvoon. Vaihe Toiminto Näyttö VALIKKO 1. Siirry päävalikkoon valitsemalla. LOC Jos olet muussa kuin ohjaustilassa, valitse toistuvasti, kunnes päävalikko tulee näkyviin. 2. Siirry parametritilaan valitsemalla valikosta PARAMETRIT - ja -painikkeilla sekä VALITSE valitsemalla. 3. Valitse parametriryhmä - ja -painikkeilla. Tässä on käytetty esimerkkinä arvoa osoittavaa parametria NopOhje1 valinta. POISTU PARAMETRIT ASSISTANTIT MUUTETUT PAR POISTU PÄÄVALIKKO 1 00:00 VALITSE LOC PAR RYHMÄT oloarvot 02 I/O tiedot 03 ohjearvot 04 sovellustiedot 06 tilatiedot POISTU 00:00 VALITSE LOC PAR RYHMÄT Analogialähdöt 16 Systeemiohjaus 19 Nopeuden laskenta 20 Rajat 21 Nopeusohje POISTU 00:00 VALITSE

27 ACS850-ohjauspaneeli 27 Vaihe Toiminto Näyttö VALITSE 4. Valitse parametriryhmä -painikkeella. Valitse parametriryhmä - ja -painikkeilla. Jokaisen parametrin nykyinen arvo näkyy parametrin alla. MUOKKAA 5. Paina. Näytössä näkyy arvoa osoittavan parametrin nykyinen arvo sekä parametri, johon se osoittaa. 6. Määritä uusi arvo painikkeilla ja. Parametri, johon arvoa osoittava parametri viittaa, muuttuu vastaavasti. 7. Hyväksy esivalitut arvot ja palaa parametriluetteloon painamalla. Uusi arvo näkyy parametriluettelossa. Jos haluat vapaasti määrittää arvoksi analogisen SEURAAVA signaalin, valitse Pointer ja paina. Näyttöön tulee parametriryhmä ja parametri. Valitse parametriryhmä - ja -painikkeilla. Kohdistimen alla oleva teksti näyttää tällä hetkellä valitun parametriryhmän. SEURAAVA 8. Valitse parametri -painikkeella. Osoittimen alla oleva teksti ilmoittaa tämänhetkisen asetuksen. 9. Tallenna parametriosoittimen uusi arvo valitsemalla. Uusi arvo näkyy parametriluettelossa. LOC PARAMETRIT 2101 NopOhje1 valinta AI2 skaalatt 2102 NopOhje2 valinta 2103 NopOhje1 toiminta POISTU 00:00 MUOKKAA LOC PAR MUOKKAUS 2101 NopOhje1 valinta AI1 skaalatt [P.02.05] PERUUTA 00:00 LOC VALITSE PAR MUOKKAUS 2101 NopOhje1 valinta FBA ref1 [P.02.05] PERUUTA 00:00 VALITSE VALITSE LOC PARAMETRIT 2101 NopOhje1 valinta FBA ref NopOhje2 valinta 2103 NopOhje1 toiminta POISTU LOC 00:00 MUOKKAA PAR MUOKKAUS 2101 NopOhje1 valinta P I/O tiedot PERUUTA 00:00 LOC TALLETA PAR MUOKKAUS 2101 NopOhje1 valinta P AI2 skaalatt PERUUTA 00:00 TALLETA TALLETA LOC PARAMETRIT 2101 NopOhje1 valinta AI2 skaalatt 2102 NopOhje2 valinta 2103 NopOhje1 toiminta POISTU 00:00 MUOKKAA

28 28 ACS850-ohjauspaneeli Bittiä osoittavien parametrien arvojen muuttaminen Bittiä osoittava parametri osoittaa toisen signaalin bitin arvoon tai voidaan määrittää kiinteästi arvoon 0 (EPÄTOSI) tai 1 (TOSI). Jälkimmäisessä tapauksessa katso sivu 30. Bittiä osoittava parametri osoittaa yhden bitin arvoon (0 tai 1) 32-bittisessä signaalissa. Ensimmäinen bitti vasemmalta on bitti numero 31, ja ensimmäinen bitti oikealta on bitti numero 0. Vaihe Toiminto Näyttö VALIKKO 1. Siirry päävalikkoon valitsemalla. LOC Jos olet muussa kuin ohjaustilassa, valitse toistuvasti, kunnes päävalikko tulee näkyviin. 2. Siirry parametritilaan valitsemalla valikosta PARAMETRIT - ja -painikkeilla sekä VALITSE valitsemalla. 3. Valitse parametriryhmä - ja -painikkeilla. Tässä on käytetty esimerkkinä bittiä osoittavaa parametria 10.02Ulk1 KäynTulo 1. VALITSE 4. Valitse sopiva parametriryhmä -painikkeella. Jokaisen parametrin nykyinen arvo näkyy parametrin nimen alla. Valitse parametri Ulk1 KäynTulo 1 -painikkeilla. MUOKKAA 5. Valitse. POISTU PARAMETRIT ASSISTANTIT MUUTETUT PAR - ja POISTU PÄÄVALIKKO 1 00:00 VALITSE LOC PAR RYHMÄT Oloarvot 02 I/O tiedot 03 ohjearvot 04 sovellustiedot 06 tilatiedot POISTU 00:00 VALITSE LOC PAR RYHMÄT Käynt./seis/suunta 11 Käynt./seis tapa 12 Ohjaustapa 13 Analogiatulot 14 Digitaali I/O POISTU 00:00 VALITSE LOC PARAMETRIT 1001 Ulk1 KäyValinta Tulo Ulk1 KäynTulo Ulk1 KäynTulo Ulk2 käyvalinta POISTU 00:00 MUOKKAA LOC PARAMETRIT 1001 Ulk1 KäyValinta 1002 Ulk1 KäynTulo 1 DI Ulk1 KäynTulo Ulk2 käyvalinta POISTU 00:00 MUOKKAA LOC PAR MUOKKAUS 1002 Ulk1 KäynTulo 1 DI1 [P ] PERUUTA 00:00 VALITSE

29 ACS850-ohjauspaneeli 29 Vaihe Toiminto Näyttö 6. Määritä uusi arvo painikkeilla ja. Kohdistimen alla oleva teksti ilmoittaa parametriryhmän, parametrin ja bitin. 7. Hyväksy esivalitut arvot ja palaa parametriluetteloon valitsemalla. Jos haluat vapaasti määrittää arvoksi binaariparametrin SEURAAVA bitin, valitse Pointteri ja paina. Näyttöön tulee parametriryhmä ja bitti. Valitse parametriryhmä - ja -painikkeilla. Kohdistimen alla oleva teksti näyttää tällä hetkellä valitun parametriryhmän. SEURAAVA 8. Valitse parametri -painikkeella. Osoittimen alla oleva teksti ilmoittaa tämänhetkisen asetuksen. SEURAAVA 9. Valitse bitti -painikkeella. Osoittimen alla oleva teksti ilmoittaa tämänhetkisen asetuksen. 10. Tallenna parametriosoittimen uusi arvo valitsemalla. Uusi arvo näkyy parametriluettelossa. LOC PAR MUOKKAUS 1002 Ulk1 KäynTulo 1 DI6 [P ] PERUUTA 00:00 VALITSE VALITSE LOC PARAMETRIT 1002 Ulk1 KäynTulo 1 DI Ulk1 KäynTulo Ulk2 käyvalinta 1005 Ulk2 KäynTulo 1 POISTU LOC 00:00 MUOKKAA PAR MUOKKAUS 1002 Ulk1 KäynTulo 1 P I/O tiedot PERUUTA 00:00 LOC TALLETA PAR MUOKKAUS 1002 Ulk1 KäynTulo 1 P DI tilatiedot PERUUTA 00:00 TALLETA LOC PAR MUOKKAUS 1002 Ulk1 KäynTulo 1 P DI2 PERUUTA 00:00 TALLETA TALLETA LOC PARAMETRIT 1002 Ulk1 KäynTulo 1 P Ulk1 KäynTulo Ulk2 käyvalinta 1005 Ulk2 KäynTulo 1 POISTU 00:00 MUOKKAA

30 30 ACS850-ohjauspaneeli Bittiä osoittavan parametrin arvon muuttaminen kiinteäksi 0 (EPÄTOSI) tai 1 (TOSI) Bittiä osoittava parametri voidaan kiinnittää vakioarvoon 0 (EPÄTOSI) tai 1 (TOSI). Kun bittiä osoittavaa arvoa säädetään ohjauspaneelissa, VAKIO valitaan, jotta arvoksi voidaan kiinnittää 0 (näkyy muodossa C.FALSE) tai 1 (C.TRUE). Vaihe Toiminto Näyttö VALIKKO 1. Siirry päävalikkoon valitsemalla. LOC Jos olet muussa kuin ohjaustilassa, valitse toistuvasti, kunnes päävalikko tulee näkyviin. 2. Siirry parametritilaan valitsemalla valikosta PARAMETRIT - ja -painikkeilla sekä VALITSE valitsemalla. Valitse parametriryhmä - ja -painikkeilla. Tässä käytetään esimerkkinä bittiä osoittavaa parametria DIO2 lähde. VALITSE 3. Valitse sopiva parametriryhmä -painikkeella. Valitse parametri - ja -painikkeilla. Jokaisen parametrin nykyinen arvo näkyy parametrin nimen alla. MUOKKAA 4. Valitse. POISTU PARAMETRIT ASSISTANTIT MUUTETUT PAR POISTU PÄÄVALIKKO 1 00:00 VALITSE LOC PAR RYHMÄT Oloarvot 02 I/O tiedot 03 ohjearvot 04 sovellustiedot 06 tilatiedot POISTU 00:00 VALITSE LOC PAR RYHMÄT Käynt./seis/suunta 11 Käynt./seis tapa 12 Ohjaustapa 13 Analogiatulot 14 Digitaali I/O POISTU 00:00 VALITSE LOC PARAMETRIT 1404 DIO1 vetoviive DIO1 päästöviive 1406 DIO2 toiminta 1407 DIO2 lähde POISTU 00:00 MUOKKAA LOC PAR MUOKKAUS 1407 DIO2 lähde Pointteri Valitse VAKIO painikkeilla ja. PERUUTA 00:00 SEURAAV LOC PAR MUOKKAUS 1407 DIO2 lähde Vakio PERUUTA 00:00 SEURAAV

31 ACS850-ohjauspaneeli 31 Vaihe Toiminto Näyttö 5. Valitse SEURAAVA. 6. Määritä uusi vakioarvo (TOSI tai EI TOSI) bittiä osoittavalle parametrille painikkeilla ja. TALLETA 7. Jatka valitsemalla. Hylkää uusi arvo ja säilytä alkuperäinen arvo valitsemalla PERUUTA. Uusi arvo näkyy parametriluettelossa. LOC PAR MUOKKAUS 1407 DIO2 lähde C.EI TOSI [0] PERUUTA 00:00 LOC TALLETA PAR MUOKKAUS 1407 DIO2 lähde C.TOSI [1] PERUUTA 00:00 TALLETA LOC PARAMETRIT 1407 DIO2 lähde C.TOSI 1408 DIO2 vetoviive 1409 DIO2 päästöviive 1410 DIO3 toiminta POISTU 00:00 MUOKKAA Valvottujen signaalien valinta Vaihe Toiminto Näyttö 1. Voit valita ohjaustilassa (Output) valvottavat signaalit ja sen, kuinka ne näkyvät ryhmän 56 Paneelinäyttö parametreissa. Lisätietoja parametriarvojen muuttamisesta on sivulla 25. Huomautus: Jos määrität jonkin parametreista nollaksi, ohjaustilassa voit nähdä kahden jäljelle jääneen signaalin nimet. Nimet näkyvät myös, jos määrität yhden tilaparametreista pois käytöstä (Disabled). LOC PAR MUOKKAUS 5601 Signaali 1 param PERUUTA 00:00 SEURAAV LOC PAR MUOKKAUS 5602 Signaali 2 param PERUUTA 00:00 SEURAAV LOC PAR MUOKKAUS 5603 Signaali 3 param PERUUTA 00:00 SEURAAV
