Huonesäädin STRA-24. Lämpötilan säästö CO2-tason säätö

Transkriptio

1 Huonesäädin STRA-24 Tärkeimmät ominaisuudet Lämpötilan säästö CO2-tason säätö Tekniset tiedot Näyttö Sisäinen lämpötila-anturi Tulot: ulkoinen huoneanturi, CO2-anturi, läsnäolotunnistin, kondenssianturi tai ikkunakosketin Syöttöjännite,, V AC, Hz RS485-tiedonsiirto: Modbus, BACnet tai EXoline Lämpötoimilaitteen lähdöt: 24V Ac tai 0 10V 5 eri esiohjelmoitua säätösekvenssiä jäähdytyspalkkikäyttöön. Vapaajäähdytys Läsnäolon tunnistus Kondenssiriskin tunnistus Tiedonsiirto: Modbus tai Bacnet. Tilan valinta (virransäästö tai läsnäolo) Helppo asennus kytkennöille tarkoitetun erillisen taustalevyn ansiosta. STRA-24 on kommunikoiva, valmiiksi ohjelmoitu huonesäädin lämpötilan ja huoneiden CO2-pitoisuuden säätöön. Se soveltuu toimistoihin, kouluihin, ostoskeskuksiin, lentoasemille, hotelleihin, sairaaloihin ja muihin vastaaviin tiloihin, joille asetetaan korkeat mukavuus- ja virransäästövaatimukset. STRA-24 pystyy optimoimaan huoneiden energiankulutuksen eri huonevaatimusten perusteella: läsnäolo, CO2-taso, ympäristön olosuhteet (vapaajäähdytys) ja aikataulu. STRA-24 ohjaa vesipiirien (lämmitys ja jäähdytys) lämpötoimilaitetta 24 V voltin PWM-signaalilla tai 0 10 voltin lähdöillä. Puhaltavan induktiivijärjestelmän (Pi-energiansäästöohjauksella varustetut jäähdytyspalkit WEGA ja NOVA) lineaarista käyttölaitetta ohjataan 0 10 voltin signaalilla. Huonesäädin STRA-24 valvoo huoneen kondenssiriskiä putkiston yläpuolelle sijoitetulla kondenssianturilla tai ikkunakoskettimella. 1 (15)

2 Käyntitilat Läsnäolo (Normaali tila) Säätimessä STRA-24 on viisi käyntitilaa. Toimintopainikkeen avulla voi siirtyä näistä kolmen käyntitilan välillä. Ne asetetaan näytön parametrivalikossa (parametri 45). Läsnäolo on esiasetettu käyntitila. Käyntitila Läsnäolo tarkoittaa, että huone on käytössä ja sen vuoksi yleisilmanvaihtotilassa. Säädin ohjaa huonelämpötilaa lämmityksen asetusarvon ja jäähdytyksen asetusarvon vaiheilla (parametrit 1 ja 2, FI, lämmityksen asetusarvo = 22 C, jäähdytyksen asetusarvo = 24 C). Ilmavirta on "läsnäolon" mukainen, Vmin, joka on asetettu säätimeen. Jäähdytyksen vesiventtiili on kuitenkin täysin auki ja jos edelleen tarvitaan lisäjäähdytystä, ilmavirta nousee tarvittaessa lineaarisesti arvosta Vmin ja arvoon Vmax. Asetusarvoja voidaan myös säätää +/-3 C paikallisesti säätimen näytön kautta tai keskitetyllä komennolla. Off Käyntitila Off tarkoittaa, että säädin on kytketty pois päältä, ts. lämmitys ja jäähdytys eivät ole toiminnassa. Lämpötila ei kuitenkaan saa laskea alle asetetun minimilämpötilan (parametri 6, FS = 8 C). Mikäli näin käy, säädin aloittaa lämmityksen. Näytön taustavalo ei pala ja näytössä näkyy ainoastaan OFF. Ilmavirta on "tyhjän huoneen" mukainen, V0, joka on asetettu säätimeen. Näytön taustavalo palaa (himmeänä), ja läsnäolo ilmaistaan (ks. Näytön käyttäminen). Nykyinen huonelämpötila (tai asetusarvo määrityksestä riippuen) näkyy näytössä. Tyhjä huone ( Virransäästötila) Ohitus (Tehostustila) Käyntitila Tyhjä huone on virransäästötila. Se tarkoittaa, että huonetta, jossa säädin sijaitsee, ei käytetä pitkään aikaan, esimerkiksi iltaisin, öisin tai viikonloppuisin. Säädin on valmis vaihtamaan käyntitilaan Läsnäolo, mikäli joku astuu huoneeseen (läsnäolo). Sekä lämmitys että jäähdytys on estetty lämpötila-alueella, jonka min/ maks.lämpötilat ovat määriteltävissä (parametrit 4 ja 5, FS min = 19 C, max = 27 C). Käyntitila Ohitus tarkoittaa, että säädin ohjaa huonelämpötilaa samalla tavalla kuin käyntitilassa Läsnäolo. Jäähdytyspalkissa tämä aktivoi tehostetun ilmanvaihdon lähdön ja ilmavirta kasvaa kohti säätimeen asetettua Vmax-ilmavirtaa. Määriteltävän ajan kuluttua (parametri 12, FS = 60 minuuttia) säädin palaa automaattisesti esiasetettuun käyntitilaan. Tehostus aktivoituu normaalisti, kun läsnäolopainiketta painetaan tai keskitetystä käskystä. Käyntitila on hyödyllinen esimerkiksi kokoustiloissa, joissa on paikalla paljon ihmisiä samaan aikaan rajoitetun ajan. Ilmavirta on "tyhjän huoneen" mukainen, V0, joka on asetettu säätimeen. Jäähdytyksen vesiventtiili on kuitenkin täysin auki ja jos edelleen tarvitaan lisäjäähdytystä, ilmavirta nousee arvoon Vmin ja sen jälkeen tarvittaessa lineaarisesti arvoon Vmax. Näytön taustavalo ei pala, mutta nykyinen huonelämpötila (tai sen asetusarvo määrityksestä riippuen) näkyy näytössä. OFF näkyy näytössä myös tälle käyntitilalle. Näytön taustavalo palaa (himmeänä). Läsnäolon ilmaisu ja tehostetun ilmanvaihdon symboli näytetään. Nykyinen huonelämpötila (tai asetusarvo määrityksestä riippuen) näkyy näytössä. Valmius (Virransäästötila) Käyntitila Valmius tarkoittaa, että huone on virransäästötilassa eikä käytössä sillä hetkellä. Näin voi olla iltaisin, öisin, viikonloppuisin jne. Lämpötilaa ohjataan sovellettavien lämmitys- ja jäähdytysasetusarvojen vaiheilla laajennetulla lämpötilaalueella (FS =+/-3 C). Ilmavirta on "tyhjän huoneen" mukainen, V0, joka on asetettu säätimeen. Jäähdytyksen vesiventtiili on kuitenkin täysin auki ja jos edelleen tarvitaan lisäjäähdytystä, ilmavirta nousee arvoon Vmin ja sen jälkeen tarvittaessa lineaarisesti arvoon Vmax. Jos esimerkiksi lämmityksen asetusarvo on 22 C ja jäähdytyksen asetusarvo 24 C, säädin antaa huonelämpötilan vaihdella välillä 19 C ja 27 C. Asetusarvon paikallinen säätö tehdään STRA-24:n näytöllä. Näytön taustavalo palaa (himmeänä) ja näytöllä näkyy STANDBY ja nykyinen huonelämpötila (tai asetusarvo määrityksestä riippuen). 2 (15)

3 Toiminnot Primääri-ilmavirran säätö Huonesäädin (STRA-24) käyttää kolmea eri ilmavirtatasoa: Virransäästötilan ilmavirta Käytetään, kun huonesäädin toimii tilassa Tyhjä huone tai Off. Normaali ilmavirta Käytetään, kun huonesäädin toimii Läsnäolo-tilassa. Tehostettu ilmavirta Käytetään, kun huonesäädin toimii valmius- tai tehostustilassa. Ilmavirran asetusarvot asetetaan jäähdytyspalkin toimilaitteeseen käyttöönoton yhteydessä, ja ne vastaavat tyhjää huonetta sekä minimi- ja maksimi-ilmavirtoja huoneessa, jossa oleskellaan. Jos läsnäoloanturi on käytettävissä ja huonesäädin havaitsee tyhjän huoneen, se asettaa ilmavirraksi V0. Heti, kun säädin havaitsee läsnäolon huoneessa, jäähdytyspalkki asettaa ilmavirran arvoksi Vmin. Jäähdytyssekvenssi vapaajäähdytyksellä Kun vapaajäähdytys on saatavana, säädin toimii peräkkäin lineaarisen toimilaitteen ja jäähdytyksen lähtösignaaleilla. Lineaarisen toimilaitteen lähtö toimii, kun PID-lähtö on 0 48 %, ja jäähdytyksen lähtö toimii, kun PID-lähtö on %. Jos lineaarisen toimilaitteen lähtöä ei tarvita, toimilaite asettaa ilmavirraksi Vmin. Vapaajäähdytystä käytetään, kun ilmankäsittelykone pystyy tuottamaan vapaajäähdytyksen ja lähettää signaalin rakennusautomaatiojärjestelmän (BMS) kautta, tai säädettynä parametrilla 309. Maksimi-ilmavirtaa Vmax voidaan säätää jäähdytyspalkin toimilaitteella. Kuva 1: Pi-toiminnon toimilaite Ilmavirran sekvenssi CO2-pitoisuuden mukaan Jäähdytyssekvenssi ilman vapaajäähdytystä Kun vapaajäähdytystä ei ole saatavana, säädin toimii peräkkäin jäähdytyksen ja lineaarisen toimilaitteen lähtösignaaleilla. Jäähdytyksen lähtö toimii, kun PIDlähtö on 0 48 %, ja lineaarisen toimilaitteen lähtö toimii, kun PID-lähtö on %. Jos lineaarisen toimilaitteen lähtöä ei tarvita, toimilaite asettaa ilmavirraksi Vmin. Läsnäolotilan maksimi- Vmax ja minimi-ilmavirtaa Vmin voidaan säätää jäähdytyspalkin toimilaitteella. 3 (15) Kun CO2-anturi on kytketty, säädin pystyy muuttamaan ilmavirtaa lineaarisesti Vmin:in ja Vmax:in välillä hyvän sisäilman laadun säilyttämiseksi. Ilmavirtaa suurennetaan lineaarisesti, kun PPM-taso ylittää säätimeen asetetun arvon (FS=500 PPM), ja saavuttaa arvon Vmax, kun PPMtaso ylittää säätimeen asetetun CO2-tason ylärajan (FS=1000 PPM). Huomaa, että jos CO2-taso ylittää alarajan (FS=500), CO2-säätö ohittaa lämpötilansäädön.

4 Sovellusesimerkki - Lämpötilan säätö Tarkoitus Huoneen lämpötilansäätö lämpötoimilaitteiden avulla. Huomautus Ulkoista anturia STRZ-05 voidaan käyttää, jos sisäinen lämpötila-anturi ei mittaa huoneen keskilämpötilaa (säätimen STRA-14 sijainnin takia). Kondenssianturia ja ikkunakosketinta ei voida kytkeä yhdessä. Jos lämpötoimilaitteena on muu kuin STRZ-70, voidaan tarvita sovitinta. 4 (15)

5 Sovellusesimerkki - Lämpötilan säätö virransäästötilalla Tarkoitus Suljetun huoneen lämpötilansäätö lämpötoimilaitteiden ja/tai ensiöilman moottorikäyttöisten suuttimien avulla (jos varusteena vapaajäähdytys). Energian säästäminen Tyhjän huoneen tilassa, koska läsnäolotunnistin vähentää ensiöilmaa. Huomautus Ulkoista anturia STRZ-05 voidaan käyttää, jos sisäinen lämpötila-anturi ei mittaa huoneen keskilämpötilaa (säätimen STRA-24 sijainnin takia). Kondenssianturia ja ikkunakosketinta ei voida kytkeä yhdessä. Jos lämpötoimilaitteena on muu kuin STRZ-70, voidaan tarvita sovitinta. 5 (15)

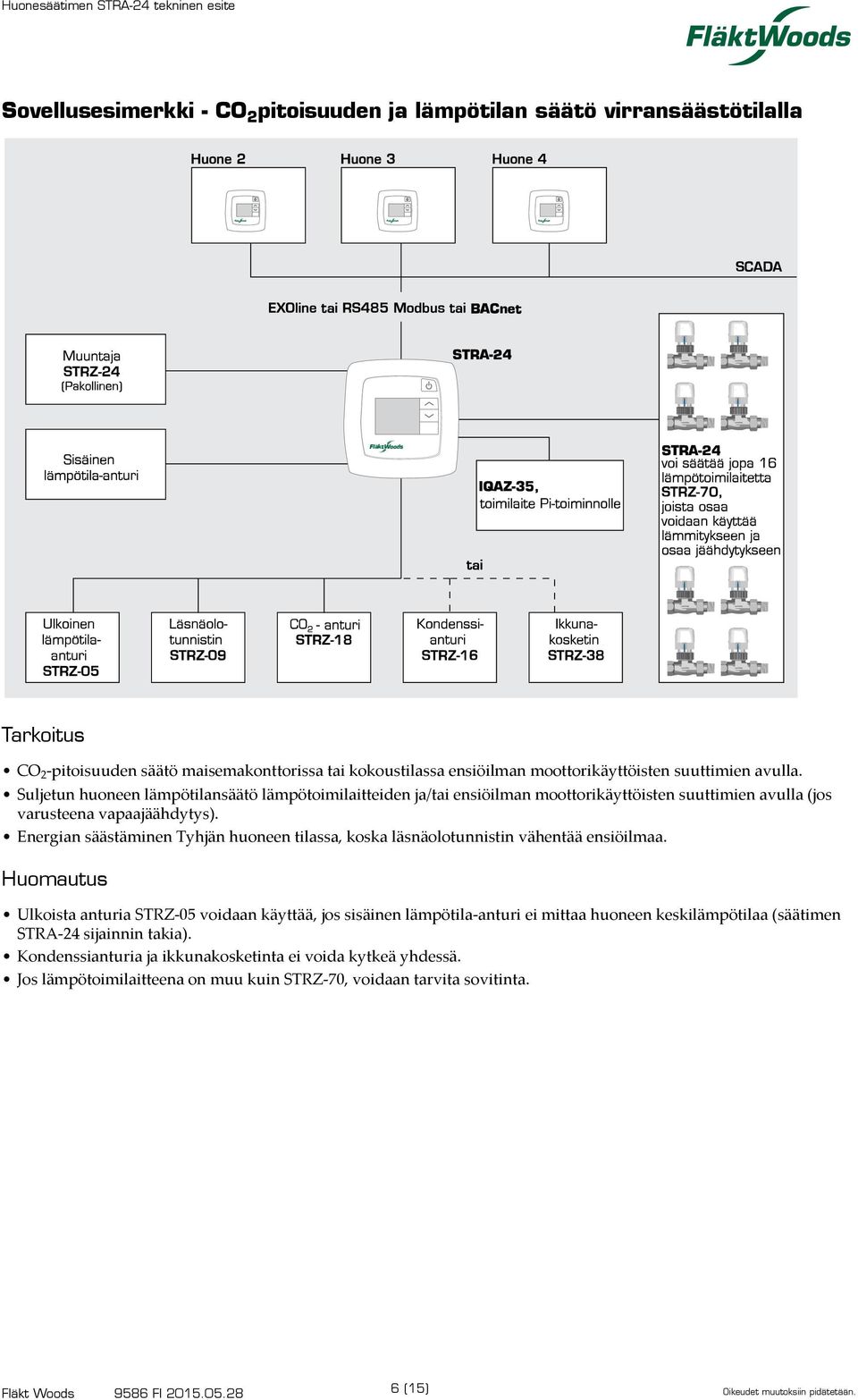

6 Sovellusesimerkki - CO2pitoisuuden ja lämpötilan säätö virransäästötilalla Tarkoitus CO2-pitoisuuden säätö maisemakonttorissa tai kokoustilassa ensiöilman moottorikäyttöisten suuttimien avulla. Suljetun huoneen lämpötilansäätö lämpötoimilaitteiden ja/tai ensiöilman moottorikäyttöisten suuttimien avulla (jos varusteena vapaajäähdytys). Energian säästäminen Tyhjän huoneen tilassa, koska läsnäolotunnistin vähentää ensiöilmaa. Huomautus Ulkoista anturia STRZ-05 voidaan käyttää, jos sisäinen lämpötila-anturi ei mittaa huoneen keskilämpötilaa (säätimen STRA-24 sijainnin takia). Kondenssianturia ja ikkunakosketinta ei voida kytkeä yhdessä. Jos lämpötoimilaitteena on muu kuin STRZ-70, voidaan tarvita sovitinta. 6 (15)

7 Sovellusesimerkki - Muuta 7 (15)

8 Tekniset tiedot Käyttöjännite Sisäinen kulutus Ympäristön lämpötila Säilytyslämpötila Ympäristön kosteus Kotelointiluokka Tietoliikenne Modbus - Bacnet - MSTP Tiedonsiirtonopeus Sisäinen lämpötila-anturi Kotelon materiaali Paino V AC, Hz 2,5 VA C C Maks. 90 % RH IP20 RS485 (EXOline tai Modbus) automaattitunnistuksella/-vaihdolla 8 bittiä, 1 tai 2 stop-bittiä. Pariton, parillinen (FS) tai ei pariteettia bps (ei muutettavissa) NTC-tyyppinen, mittausalue 0 50 C, tarkkuus +/-0,5 C alueella C Polykarbonaatti, PC 110 g Tuote on EU:n EMC-standardien CENELEC EN ja EN mukainen sekä eurooppalaisen LVDstandardin IEC mukainen. Siinä on CE-merkintä. Tulot Ulkoinen huoneanturi Läsnäolotunnistin Kondenssianturi tai ikkunakosketin CO2-anturi PT1000-anturi, 0 50 C. Sopiva anturi on STRZ-05 Sulkeutuva potentiaalivapaa kosketin. Sopiva läsnäolotunnistin on STRZ-09. in kondenssianturi STRZ-16 tai ikkunakosketin STRZ-38 tai potentiaalivapaa kosketin STRZ-18 (0-10V). Lähdöt Tehostettu ilmanvaihto Venttiilin toimilaite tai lämpötoimilaite Venttiilin toimilaite Lämpötoimilaite Säätö Toimilaitteen liikuttelu Riviliittimet 24 V AC -toimilaite, maks. 0,5 A 2 lähtöä 0 10 V DC, maks. 5 ma 24 V AC, maks. 2.0 A Lämmitys tai jäähdytys FS = 23 tunnin aikaväli Nk. nostotyyppiä kaapelin poikkipinta-alalle 2.1 mm2 Tietoliikenne STRA-24-huonesäätimessä on Bacnet- ja Modbus-liitäntä vakiona. Säädintä voidaan käyttää joko erillisenä yksikkönä tai RS485-väylän (Bacnet, Modbus tai Exoline) kautta osana keskitettyä SCADA-järjestelmää. Näyttö Mitat 8 (15)

9 Tarvikkeet Ulkoinen lämpötila-anturi Huoneanturin tekniset tiedot: - Lämpötila-alue - Anturielementti Ulkoisen anturin tekniset tiedot: - Lämpötila-alue - Anturielementti Clamp-on-anturin tekniset tiedot: - Lämpötila-alue - Aikavakio - Anturielementti - Kaapelin pituus Kotelolla varustetun kanava-anturin tekniset tiedot: - Lämpötila-alue - Aikavakio - Anturielementti - Ø-anturi - Pituuden lisäys Kaapelilla varustetun kanava-anturin tekniset tiedot: - Lämpötila-alue - Aikavakio - Anturielementti - Ø-anturi - Pituuden lisäys 9 (15) STRZ C PT1000, DIN luokka B IP C PT1000, DIN luokka B IP C 13 s PT1000, DIN luokka B IP65 1,5 m C 16 s PT1000, DIN luokka B IP65 8 mm mm C 50 s PT1000, DIN luokka B IP65 9 mm mm

10 Läsnäolotunnistin Tekniset tiedot, seinään tai kattoon asennettu: - Käyttöjännite - Tehonkulutus - Lähtöteho - Ilmaisualue - Lämpötila-alue Tekniset tiedot, kattoon asennettu: - Käyttöjännite - Tehonkulutus - Lähtöteho - Ilmaisualue - Lämpötila-alue Kondenssianturi Tekninen: - Materiaalintunnistuselementti - Kaapeli CO2-anturi Tekniset tiedot, seinään asennettu: - Jännitteensyöttö - Tehonkulutus - Ympäristön lämpötila - Ympäristön kosteus - Lämpötilariippuvuus - Vasteaika - Lämpenemisaika - Käyttöalue - Tarkkuus - Lähtö: 10 (15) STRZ-09 24±2 V AC/DC 5 ma/24 V AC 200 ma, 24 V AC/DC, potentiaalivapaa vaihtorele 15 x 15 m 110 kulmassa C IP20 24±2 V AC/DC 15 ma/24 V AC 200 ma, 24 V AC/DC, potentiaalivapaa vaihtorele Asennuskorkeus x 2,5 = halkaisija, 25 kulma C IP20 STRZ-16 vedenkestävä, joustava piirilevy, itseliimautuva 2 x 0,25 mm², pituus 1 m STRZ V AC±15 %, Hz tai V DC 3W C 0 90 % RH, ei kondensoiva tyyppi 2 ppm CO2/ C < 90 s < 5 min IP ppm <±(50 ppm + 2 % mittausarvosta) 0 10V vastaa ppm

11 Tekniset tiedot, seinään asennettu: - Jännitteensyöttö - Tehonkulutus - Ympäristön lämpötila - Ympäristön kosteus - Lämpötilariippuvuus - Vasteaika - Lämpenemisaika - Käyttöalue - Tarkkuus - Lähtö: Ikkunakosketin, magneettikosketin (valkoinen) Muuntaja (vaadittu kosketin) Rele 24VDC and ja kanta valoille 24 V AC±15 %, Hz tai V DC 3W C 0 90 % RH, ei kondensoiva tyyppi 2 ppm CO2/ C < 120 s < 5 min IP ppm <±(50 ppm + 2 % mittausarvosta) 0 10V vastaa ppm STRZ-38 STRZ-24 Tekniset tiedot: - Tulo-/lähtöjännite - Virta VA - Suojaus - LxSxK - Suojausluokka - Paino kg 230/24V 48 PTC-suojaus 77x123x70 IP44 1,2 STRZ-73 Tekniset tiedot: - Kosketusvastus - Toiminnan (asetus) aika - Vapautuksen (nollaus) aika - Eristysvastus - Käyttöympäristön lämpötila - Käyttöympäristön kosteus - Kanta 11 (15) 100 mώ 15 ms maks. DC: 5 ms maks MΏ min. (500 VDC:llä) -40 C 70 C 5 % 85 % Ruuviton puristusliitin, DIN-asennettu

12 Venttiilit ja toimilaitteet Siemens STRZ-70 Tekniset tiedot: - AC - AC/DC - Suoraan asennukseen liitäntämutterilla (ei vaadi työkaluja) - Kaksijohdinliitäntä - Asennon ilmaisu - Asemointiaika - Iskunpituus - Suojausluokka - Toiminta - Asennusasento - Toimintateho - Asemointivoima Broen Tekniset tiedot: - AC - AC/DC - Käyttöteho - Sulkeutumis- ja avautumisaika - Toimintavoima - Ympäristön lämpötila - Liitäntäkaapeli 230 V käyttöjännite, 2-asentoinen ohjausviesti AC/DC 24 V käyttöjännite, 2-asentoinen ohjausviesti tai PDM 180 s 2,5 mm +/- 45 IP43, IP C Pystysuorasta vaakasuoraan 2,5W 100 N 230 V käyttöjännite, 2-asentoinen ohjausviesti 24 V käyttöjännite, 2-asentoinen ohjausviesti tai PDM 1,8 W 3 minuuttia 100N ±5 % 0 60 C IP 54 1m Venttiili ja toimilaite Siemens Taulukko 1: Toimilaite 12 (15)

13 Tekniset tiedot: - AC - AC/DC 230 V käyttöjännite, 2-asentoinen ohjausviesti AC/DC 24 V käyttöjännite, 2-asentoinen ohjausviesti tai PDM - Suoraan asennukseen liitäntämutterilla (ei vaadi työkaluja) - Kaksijohdinliitäntä - Asennon ilmaisu - Asemointiaika - Iskunpituus - Suojausluokka - Toiminta - Asennusasento - Toimintateho - Asemointivoima 180 s 2,5 mm +/- 45 IP43, IP C Pystysuorasta vaakasuoraan 2,5 W 100 N Taulukko 2: Venttiili Taulukko 3: Venttiilin kuvaus Δp Tyyppi Nousukorkeus Kierre Dn STRZ-70-01/ kpa 2,5 mm Rp/R 1/2" 15 0,25 1,9 m 3 /h STRZ kpa 2,5 mm Rp/R 3/4" 20 0,25 2,6 m 3 /h STRZ kpa 2,5 mm Rp/R 1" 25 0,25 2,6 m 3 /h max Kv Taulukko 4: Mitta- ja painotiedot Tyyppi STRZ-70-01/11 STRZ STRZ DN A B Mitat (mm) C 46,5 46,5 46,5 D 24,5 24,5 24,5 KVS-arvot Venttiilin iskunpituus [mm] STRZ-70-01/11 STRZ STRZ Virtaustoleranssi [+-%] ,19 0,25 0,25 0, ,38 0,65 0,6 0, (15) 3 0,56 0,88 0,91 0,91 20 Rp 1/2 3/4 1 E ,75 1,12 1,18 1,18 10 Asento 5 0,94 1,3 1,43 1, ,13 1,46 1,64 1,64 10 Kierre (") R 1/2 3/ ,31 1,57 1,85 1,85 10 G 3/ ,5 1,9 2,6 2,6 10 Paino 0,28 0,33 0,42 10

14 Venttiili ja toimilaite Broen Taulukko 5: Toimilaite 230 V käyttöjännite, 2-asentoinen ohjausviesti 24 V käyttöjännite, 2-asentoinen ohjausviesti tai PDM O1,8W 3 minuuttia 100N ±5 % 0 60 C IP 54 1m Tekniset tiedot: AC AC/DC Käyttöteho Sulkeutumis- ja avautumisaika Toimintavoima Ympäristön lämpötila Kotelointiluokka Liitäntäkaapeli Taulukko 6: Venttiilit STRZ STRZ Venttiili toimitetaan työntöliitännöillä (tulo ja lähtö) tai työntöliitännällä tulopuolella ja pehmeällä päällä lähtöpuolella. Näin liitännät on nopea tehdä paikan päällä ja liitäntä on luotettava ilman vuotoja. Lisäksi Kvs-arvo on helppo säätää ruuvitaltalla kääntämällä pyörä haluttuun asentoon. RAKENNE Koko: DN15 Runko: Lämpöpuristettu messinki Sisäosa: erikoiskestävä messinki Jousi: ruostumaton teräs Profiloitu venttiili o-renkaalla: eteeni-propeeni ; huurtumisenestolisäaineet Suojakorkki: kierrätetty muovi TEKNISET TIEDOT Staattinen paine: PN10 Suurin paine-ero 0,6 bar Suurin lämpötila: 110 C M30x1,5 venttiili 14 (15) Asento Kvs 0,05 0,1 0,17 0,25 0,35 0,47 0,66 0,82 1,05 1,2

15 Tuotetunnus Huonesäädin STRA Ulkoinen lämpötila-anturi Tyyppi (b) 1 = Huonelämpötila-anturi 2 = Ulkoilman lämpötilaanturi 3 = Clamp-on-anturi 4 = Kanava-anturi kotelolla 5 = Kanava-anturi kaapelilla 1,5 m 6 = Kanava-anturi kaapelilla 3m STRZ-05-b Läsnäolotunnistin Tyyppi (b) 1 = Seinään asennettu 2 = Kattoon asennettu STRZ-09-b 21=DN-15 (kvs ) työntöliitäntä venttiilitulo Venttiilin toimilaite (cc) 00 = Ilman 01 =24 V NC kaapeli 1 m 11 =24 V NO kaapeli 1 m 21 =230 V NC kaapeli 1 m 21 =230 V NO kaapeli 1 m CO2-anturi Tyyppi (b) 1 = Aktiivinen anturi 0-10V Malli (c) 1 = seinään asennettava 2 = kanavaan asennettava STRZ-18-b-c Kondensaatio Tyyppi (b) 1 = Ilmaisu STRZ-16-b Muuntaja Tyyppi (b) 1 = Seinään asennettu (IP44) STRZ-24-b Ikkunakosketin Tyyppi (b) 1 = Ulkoinen (valkoinen) STRZ-38-b Rele 24V DC ja kanta Tyyppi (b) 1 = Rele 2 = Kanta STRZ-73-b Sovitin Siemens-toimilaite Sovittimen tyyppi (cc) 53= Danfoss RA-N (RA2000) 0= Erikois 54 = Danfoss RAVL 55 = Danfoss RAV 60 = TA-RVT 61 = Markaryd STRZ-71-1-cc Broen Venttiili (bb) 00 = Ilman 31=DN-15 (Kvs 0,50-1,2) Push on - Push on Venttiilin toimilaite (cc) 00 = Ilman 01 =24 V NC 11 =24 V N0 21 =230 V NC 21 =230 V N0 STRZ-70-bb-cc-0-2 Joustoletku Pituus (bbb) 030 = 300 mm 060 = 600 mm 090 = 900 mm Liitäntätyyppi 1 (ccc) 010 = Putken pään Ø = John Guest push on Liitäntätyyppi 2 (ddd) 019 = John Guest push on IQAZ-19-bbb-ccc-ddd Toimilaitteet ja venttiilit STRZ-70-bb-cc-0-1 M 30x1,5 R Rp Siemens Venttiili (bb) 00 = Ilman 01=DN-15 (kvs 0,25-1,9) naaras 1/2" venttiilitulo 02=DN-20 (kvs 0,25-2,6) naaras 3/4" venttiilitulo 03=DN-25 (kvs 0,25-2,6) naaras 1" venttiilitulo B A 11=DN-15 (kvs 0,25-1,9) puristusrengas venttiilitulo 15 (15)
