2 2 STRA-24 huonesäädin jäähdytyspalkkeihin - Tekninen esite, asennus- ja käyttöönotto-ohje STRA-24 HUONESÄÄDIN JÄÄHDYTYSPALKKEIHIN KUVAUS STRA-24 on kommunikoiva, valmiiksi ohjelmoitu huonesäädin lämpötilan ja huoneiden CO 2 -pitoisuuden säätöön. Se soveltuu toimistoihin, kouluihin, ostoskeskuksiin, lentoasemille, hotelleihin, sairaaloihin ja muihin vastaaviin tiloihin, joille asetetaan korkeat mukavuus- ja virransäästövaatimukset. STRA-24 pystyy optimoimaan huoneiden energiankulutuksen eri huonevaatimusten perusteella: läsnäolo, CO 2 -taso, ympäristön olosuhteet (vapaajäähdytys) ja aikataulu. STRA-24 ohjaa vesipiirien (lämmitys ja jäähdytys) lämpötoimilaitetta 24 V voltin PWM-signaalilla tai 1 voltin lähdöillä. Puhaltavan induktiivijärjestelmän (Pi-energiansäästöohjauksella varustetut jäähdytyspalkit WEGA ja NOVA) lineaarista käyttölaitetta ohjataan 1 voltin signaalilla. Huonesäädin STRA-24 valvoo huoneen kondenssiriskiä putkiston yläpuolelle sijoitetulla kondenssianturilla tai ikkunakoskettimella. TOIMINNOT Lämpötilan säästö CO 2 -tason säätö Vapaajäähdytys Läsnäolon tunnistus Kondenssiriskin tunnistus Modbus RTU tai BACnet MS/TP Tilan valinta (virransäästö tai läsnäolo) TEKNISET TIEDOT Syöttöjännite, 18-3 V AC, 5-6 Hz Sisäinen lämpötila-anturi Näyttö Lineaarinen säätö suuttimen kokoonpanoon 5 eri esiohjelmoitua säätösekvenssiä jäähdytyspalkkikäyttöön. Tulot: ulkoinen huoneanturi, CO 2 -anturi, läsnäolotunnistin, kondenssianturi tai ikkunakosketin Lämpötoimilaitteen lähdöt: 24 V AC tai 1V RS485-tiedonsiirto: Modbus RTU, BACnet MS/TP tai Exoline Helppo asennus kytkennöille tarkoitetun erillisen taustalevyn ansiosta. TILAUSESIMERKKI PEITETTY Huonesäädin jäähdytyspalkkeihin STRA-24---

3 STRA-24 huonesäädin jäähdytyspalkkeihin - Tekninen esite, asennus- ja käyttöönotto-ohje 3 SOVELLUSESIMERKKI - LÄMPÖTILAN SÄÄTÖ BACnet STRA-24 STRA-24 TARKOITUS Huoneen lämpötilansäätö lämpötoimilaitteiden avulla. HUOMAUTUS Ulkoista anturia STRZ-5 voidaan käyttää, jos sisäinen lämpötila-anturi ei mittaa huoneen keskilämpötilaa (säätimen STRA-14 sijainnin takia). Kondenssianturia ja ikkunakosketinta ei voida kytkeä yhdessä. Jos lämpötoimilaitteena on muu kuin STRZ-7, voidaan tarvita sovitinta.

4 4 STRA-24 huonesäädin jäähdytyspalkkeihin - Tekninen esite, asennus- ja käyttöönotto-ohje SOVELLUSESIMERKKI - LÄMPÖTILAN SÄÄTÖ VIRRANSÄÄSTÖTILALLA SCADA BACnet STRA-24 STRA-24 IQAZ-35, toimilaite Pi-toiminnolle TARKOITUS Suljetun huoneen lämpötilansäätö lämpötoimilaitteiden ja/tai ensiöilman moottorikäyttöisten suuttimien avulla (jos varusteena vapaajäähdytys). Energian säästäminen Tyhjän huoneen tilassa, koska läsnäolotunnistin vähentää ensiöilmaa. HUOMAUTUS Ulkoista anturia STRZ-5 voidaan käyttää, jos sisäinen lämpötila-anturi ei mittaa huoneen keskilämpötilaa (säätimen STRA-24 sijainnin takia). Kondenssianturia ja ikkunakosketinta ei voida kytkeä yhdessä. Jos lämpötoimilaitteena on muu kuin STRZ-7, voidaan tarvita sovitinta.

5 STRA-24 huonesäädin jäähdytyspalkkeihin - Tekninen esite, asennus- ja käyttöönotto-ohje 5 SOVELLUSESIMERKKI - CO 2 PITOISUUDEN JA LÄMPÖTILAN SÄÄTÖ VIRRANSÄÄSTÖTILALLA BACnet STRA-24 IQAZ-35, toimilaite Pi-toiminnolle STRA-24 - anturi TARKOITUS CO 2 -pitoisuuden säätö maisemakonttorissa tai kokoustilassa ensiöilman moottorikäyttöisten suuttimien avulla. Suljetun huoneen lämpötilansäätö lämpötoimilaitteiden ja/tai ensiöilman moottorikäyttöisten suuttimien avulla (jos varusteena vapaajäähdytys). Energian säästäminen Tyhjän huoneen tilassa, koska läsnäolotunnistin vähentää ensiöilmaa. HUOMAUTUS Ulkoista anturia STRZ-5 voidaan käyttää, jos sisäinen lämpötila-anturi ei mittaa huoneen keskilämpötilaa (säätimen STRA-24 sijainnin takia). Kondenssianturia ja ikkunakosketinta ei voida kytkeä yhdessä. Jos lämpötoimilaitteena on muu kuin STRZ-7, voidaan tarvita sovitinta.

6 6 STRA-24 huonesäädin jäähdytyspalkkeihin - Tekninen esite, asennus- ja käyttöönotto-ohje SOVELLUSESIMERKKI - MUUTA STRA JÄÄHDYTYSPALKKI Lämpötoimilaite ja venttiili STRZ-7 STRA JÄÄHDYTYSPALKKI Lämpötoimilaite ja venttiili STRZ-7 Läsnäolotunnistin STRZ-9-1 Kondenssianturi STRZ VAC 24 VAC 23 VAC Muuntaja STRZ VAC Muuntaja STRZ-24-1 Lämpötoimilaite ja venttiili STRZ-7 RADIAATTORI STRA JÄÄHDYTYSPALKKI LÄMMITYS JA JÄÄHDYTYS STRA JÄÄHDYTYSPALKKIA 8 lämpötoimilaitetta ja venttiiliä STRZ-7 2 x Lämpötoimilaite ja venttiili STRZ-7 Kondenssianturi STRZ-16-1 Kondenssianturi STRZ VAC 24 VAC 23 VAC Muuntaja STRZ VAC Muuntaja STRZ lämpötoimilaitetta ja venttiiliä STRZ-7 8 RADIAATTORIA STRA JÄÄHDYTYSPALKKI Lämpötoimilaite ja venttiili STRZ-7 Kondenssianturi STRZ VAC 23 VAC Muuntaja STRZ-24-1 Lämpötoimilaite ja venttiili STRZ-7 RADIAATTORI

7 STRA-24 huonesäädin jäähdytyspalkkeihin - Tekninen esite, asennus- ja käyttöönotto-ohje 7 TEKNISET TIEDOT Käyttöjännite Sisäinen kulutus 18-3 V AC, 5-6 Hz 2.5 VA Ympäristön lämpötila - 5 C Säilytyslämpötila C Ympäristön kosteus Kotelointiluokka RS485-tiedonsiirto Tiedonsiirtoasetukset Maks. 9% RH IP2 Modbus RTU BACnet MS/TP EXOline 8 bittiä, 1 tai 2 stop-bittiä. Pariton, parillinen (FS) tai ei pariteettia Tiedonsiirtonopeusd (vain BACnet) Sisäinen lämpötila-anturi Kotelon materiaali Paino NTC-tyyppinen, mittausalue - 5 C, tarkkuus ±.5 C alueella 15-3 C Polykarbonaatti, PC 11 g Kaapelin mittaa alle,75 mm 2 ei saa käyttää komponenttien liittäminen huoneohjaimeen STRA TULOT Ulkoinen huoneanturi Läsnäolotunnistin CO 2 -anturi Kondenssianturi tai ikkunakosketin LÄHDÖT Tehostettu ilmanvaihto Venttiilin toimilaite tai lämpötoimilaite Venttiilin toimilaite Lämpötoimilaite Säätö Toimilaitteen liikuttelu Riviliittimet PT1-anturi, 5 C. Sopiva anturi on Fläkt Woods STRZ-5 Sulkeutuva potentiaalivapaa kosketin. Sopiva läsnäolotunnistin on Fläkt Woods STRZ-9 STRZ CO 2 anturi ( - 1 V). Fläkt Woodsin kondenssianturi STRZ-16 tai ikkunakosketin STRZ-38 tai potentiaalivapaa kosketin 24 V AC -toimilaite, maks.,5 A 2 lähtöä - 1 V DC, maks. 5 ma 24 V AC, maks. 2. A Lämmitys tai jäähdytys FS = 23 tunnin aikaväli Nk. nostotyyppiä kaapelin poikkipinta-alalle 2.1 mm 2 NÄYTTÖ MITAT Toimintopainike Lisää Vähennä mm Tuote on EU:n EMC-standardien CENELEC EN ja EN mukainen sekä eurooppalaisen LVDstandardin IEC mukainen. Siinä on CE-merkintä.

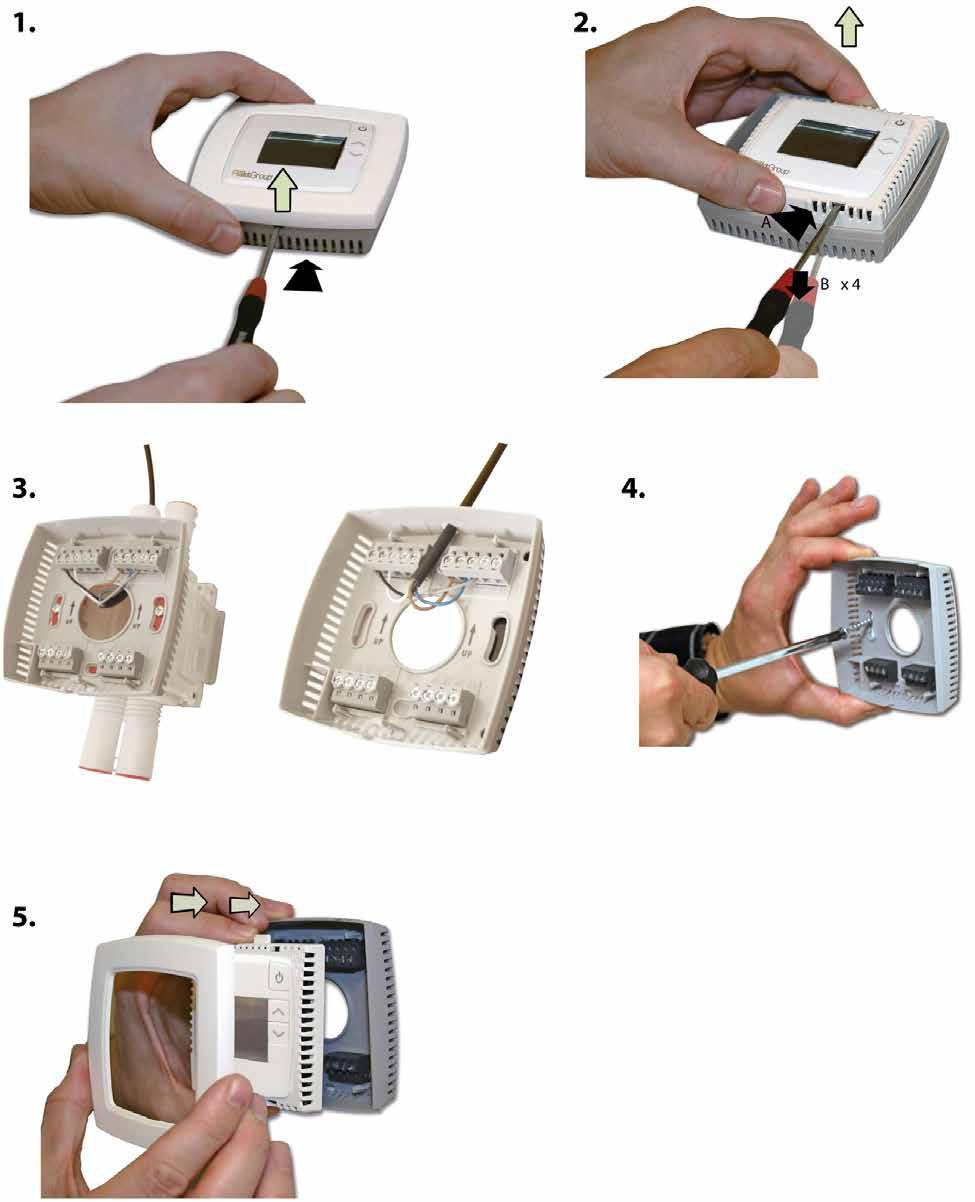

8 8 STRA-24 huonesäädin jäähdytyspalkkeihin - Tekninen esite, asennus- ja käyttöönotto-ohje ASENNUS ASENNUSOHJEET Varmista, että asennus on paikallisten turvamääräysten mukainen. Vaihtoehto

9 STRA-24 huonesäädin jäähdytyspalkkeihin - Tekninen esite, asennus- ja käyttöönotto-ohje 9 KYTKENTÄKAAVIOT KYTKENTÄKAAVIO TUOTTEILLE STRZ-5, STRZ-18, STRZ-9, STRZ-7, IQAZ-23 JA IKKUNAKOSKETTIMELLE STRZ-38 Lämpötila-anturi STRZ-5 Muuntaja 24 V AC Läsnäolotunnistin STRZ-9 CO 2 -anturi STRZ-18 NC COM NO 24 V -1V G G Ikkunakosketin STRZ-38 Toimilaite PI-toiminnolle IQAZ-35 2 Ruskea G 1 Sininen G 3 Musta Y 4 Harmaa U STRZ-7 Jäähdytys Ruskea Sininen STRA CO 2 -anturi STRZ STRZ STRZ (-1V) (G) (G) STRZ-7 Lämmitys Ruskea Sininen KYTKENTÄKAAVIO TUOTTEILLE STRZ-5, STRZ-18, STRZ-9, STRZ-7, IQAZ-23 JA IKKUNAKOSKETTIMELLE STRZ-16 Lämpötila-anturi STRZ-5 C Läsnäolotunnistin STRZ-9 CO 2 -anturi STRZ-18 NC COM NO 24 V -1V G G STRA CO 2 -anturi STRZ STRZ STRZ (-1V) (G) (G) Kondenssianturi STRZ-16 + Muuntaja 24 V AC Toimilaite PI-toiminnolle IQAZ-35 2 Ruskea G 1 Sininen G 3 Musta Y 4 Harmaa U STRZ-7 Jäähdytys Ruskea Sininen STRZ-7 Lämmitys Ruskea Sininen

10 1 STRA-24 huonesäädin jäähdytyspalkkeihin - Tekninen esite, asennus- ja käyttöönotto-ohje SÄÄTIMEN KÄYTTÖ, SÄÄTÖKESKUKSEN NÄYTTÖ, TOIMINTOPAINIKE SÄÄTIMEN KÄYTTÖ Läsnäolotilassa säädin toimii lämmityksen asetusarvosta (FS = 22 C) tai jäähdytyksen asetusarvosta (FS = 24 C), joita voidaan muuttaa LISÄÄ- ja VÄHENNÄpainikkeista. Painamalla LISÄÄ nykyinen asetusarvo kasvaa,5 C joka painalluksella maksimirajaan saakka (FS = +3 C). Painamalla VÄ- HENNÄ nykyinen asetusarvo pienenee,5 C joka painalluksella minimirajaan saakka (FS = -3 C). Säädin vaihtaa automaattisesti lämmityksen ja jäähdytyksen asetusarvojen välillä lämmitys- ja jäähdytystarpeista riippuen. SÄÄTÖKESKUKSEN NÄYTTÖ Näytössä on seuraavat ilmaisut: TOIMINTOPAINIKE Painamalla toimintopainiketta alle 5 sekuntia säätimen STRA-24 ollessa esiasetetussa käyntitilassa (parametri 45, F5 = 3 = Läsnäolo), säätimen käyntitila muuttuu tehostustilaksi. Jos painiketta painetaan alle 5 sekuntia säätimen ollessa tehostustilassa, käyntitila muuttuu esiasetetuksi käyntitilaksi. Kun toimintopainiketta painetaan yli 5 sekuntia, säädin vaihtaa käyntitilaan Tyhjä huone sen hetkisestä käyntitilasta riippumatta. Jos painiketta painetaan alle 5 sekuntia Tyhjä huone -tilassa, säädin palaa tehostukseen (6 minuutiksi, mikä on esiasetettu aika, jota voidaan muuttaa parametrilla 12). KÄYNTITILAT JÄÄHDYTYSPALKEILLE WEGA JA NOVA Ohitus = Tehostustila Läsnäolo = Normaali tila Tyhjä huone = Virransäästötila

11 STRA-24 huonesäädin jäähdytyspalkkeihin - Tekninen esite, asennus- ja käyttöönotto-ohje 11 KYTKENTÄ STRA-24 on tehty mahdollisimman kompaktiksi. Siksi säätimen tietoliikennetuloa ei ole galvaanisesti eristetty syöttöjännitteestä. Se tarkoittaa, että on tärkeä pitää G ja G kunnossa, samoin kuin tietoliikennetulot A ja B. Kaikkien saman muuntajan ja tietoliikennesilmukan jakavien laitteiden on käytettävä samaa muuntajanapaa G:lle (liitin 1) ja G:lle (liitin 11). Tietoliikennesilmukassa A-liittimen (liitin 42) on oltava kytkettynä ainoastaan toiseen Aliittimeen ja B-liittimen (liitin 42) toiseen B-liittimeen. Muuten voi syntyä oikosulku, jonka seurauksena komponentit voivat vaurioitua. Liitin Merkitys Operation 1 G Syöttöjännite 24 V AC 11 G Syöttöjännite V Ei toimintaa 2 GDO 24 V AC lähtö yhteinen DO:lle. Liitetty sisäisesti liittimeen 1 G. 21 G V yhteinen UO:lle. Liitetty sisäisesti liittimeen 11 G. 22 UO3 23 UO1 24 UO2 Ilmanvaihdon ohjauslähtö. 3 lähtö analoginen (FS). Venttiilitoimilaitteen - 1 V ohjausviesti kytketään liittimeen 22 ja sen syöttöliittimet liittimiin 1 ja 11. Varmista, että referenssinapa G kytketään oikeaan liittimeen toimilaitteessa. Lämmityksen ohjaus - 1 V DC venttiilin toimilaitteelle, maks. 5 ma. Venttiilitoimilaitteen - 1 V ohjausviesti kytketään liittimeen 23 ja sen syöttöliittimet liittimiin 1 ja 11. Varmista, että referenssinapa G kytketään oikeaan liittimeen toimilaitteessa. vaihtoehto 24 V AC lämpötoimilaitteelle, maks. 2, A (FS). Lämpötoimilaite kytketään liittimien 23 ja 2, GDO välille. Jäähdytyksen ohjauslähtö. - 1 V DC venttiilin toimilaitteelle, maks. 5 ma. Venttiilitoimilaitteen - 1 V ohjausviesti kytketään liittimeen 24 ja sen syöttöliittimet liittimiin 1 ja 11. Varmista, että referenssinapa G kytketään oikeaan liittimeen toimilaitteessa. vaihtoehto 24 V AC lämpötoimilaitteelle, maks. 2, A (FS). Lämpötoimilaite kytketään liittimien 24 ja 2, GDO välille. 3 Al1 Ulkoiselle huoneanturille, PT1. Mittausalue - 5 C. Anturi on kytketty liittimien 3 ja 41, AGnd välille. 31 AI2-1V CO 2 -anturitulolle. 32 DI1 33 DI2/CI Läsnäolotunnistin. Potentiaalivapaa kosketin kytketään liittimien 32 ja 4, +C välille. Kiinni oleva kosketin vastaa läsnäoloa. Ks. myös osa Läsnäolotunnistin luvussa Käyntitilat. Fläkt Woodsin kondenssianturi STRZ-16 (FS). Tämä anturi on kytketty liittimien 33 ja 41, GDO välille. vaihtoehto Ikkunakosketin (DI). Potentiaalivapaa kosketin kytketään liittimien 33 ja 4, +C välille. Kiinni oleva kosketin ilmaisee ikkunan olevan kiinni. 4 +C 24 V DC lähtö yhteinen DI:lle ja UI:lle (digitaalitoiminnolla) 41 AGnd Analoginen maa, referenssi AI:lle ja UI:lle (analogisella toiminnolla) 42 A RS485-tietoliikenne A - 43 B RS485-tietoliikenne B +

12 12 STRA-24 huonesäädin jäähdytyspalkkeihin - Tekninen esite, asennus- ja käyttöönotto-ohje KÄYNTITILAT Säätimessä STRA-24 on viisi käyntitilaa. Toimintopainikkeen avulla voi siirtyä näistä kolmen tilan välillä. Ne asetetaan näytön parametrivalikossa (parametri 45). Läsnäolo on esiasetettu käyntitila. OFF Käyntitila Off tarkoittaa, että säädin on kytketty pois päältä, ts. lämmitys ja jäähdytys eivät ole toiminnassa. Lämpötila ei kuitenkaan saa laskea alle asetetun minimilämpötilan (parametri 6, FS = 8 C). Mikäli näin käy, säädin aloittaa lämmityksen. Näytön taustavalo ei pala ja näytössä näkyy ainoastaan OFF. Ilmavirta on tyhjän huoneen mukainen, V, joka on asetettu säätimeen. TYHJÄ HUONE ( VIRRANSÄÄSTÖTILA) Käyntitila Tyhjä huone on virransäästötila. Se tarkoittaa, että huonetta, jossa säädin sijaitsee, ei käytetä pitkähköön aikaan, esimerkiksi iltaisin, öisin tai viikonloppuisin. Säädin on valmis vaihtamaan käyntitilaan Läsnäolo, mikäli joku astuu huoneeseen (läsnäolo). Sekä lämmitys että jäähdytys on estetty lämpötila-alueella, jonka min/maks.lämpötilat ovat määriteltävissä (parametrit 4 ja 5, FS min = 19 C, max = 27 C). Ilmavirta on tyhjän huoneen mukainen, V, joka on asetettu säätimeen. Jäähdytyksen vesiventtiili on kuitenkin täysin auki ja jos edelleen tarvitaan lisäjäähdytystä, ilmavirta nousee arvoon V min ja sen jälkeen tarvittaessa lineaarisesti arvoon V max. Näytön taustavalo ei pala, mutta nykyinen huonelämpötila (tai sen asetusarvo määrityksestä riippuen) näkyy näytössä. OFF näkyy näytössä myös tälle käyntitilalle. VALMIUS ( VIRRANSÄÄSTÖTILA) Käyntitila Valmius tarkoittaa, että huone on virransäästötilassa eikä käytössä sillä hetkellä. Näin voi olla iltaisin, öisin, viikonloppuisin jne. Lämpötilaa ohjataan sovellettavien lämmitys- ja jäähdytysasetusarvojen vaiheilla laajennetulla lämpötilaalueella (FS = ±3 C). Ilmavirta on tyhjän huoneen mukainen, V, joka on asetettu säätimeen. Jäähdytyksen vesiventtiili on kuitenkin täysin auki ja jos edelleen tarvitaan lisäjäähdytystä, ilmavirta nousee arvoon V min ja sen jälkeen tarvittaessa lineaarisesti arvoon V max. Jos esimerkiksi lämmityksen asetusarvo on 22 C ja jäähdytyksen asetusarvo 24 C, säädin antaa huonelämpötilan vaihdella välillä 19 C ja 27 C. Asetusarvon paikallinen säätö tehdään STRA-24:n näytöllä. Näytön taustavalo palaa (himmeänä) ja näytöllä näkyy STANDBY ja nykyinen huonelämpötila (tai asetusarvo määrityksestä riippuen). Lisätietoja, ks. Luku Läsnäolotunnistin. LÄSNÄOLO (NORMAALI TILA) Käyntitila Läsnäolo tarkoittaa, että huone on käytössä ja sen vuoksi yleisilmanvaihtotilassa. Säädin ohjaa huonelämpötilaa lämmityksen asetusarvon ja jäähdytyksen asetusarvon vaiheilla (parametrit 1 ja 2, FI, lämmityksen asetusarvo = 22 C, jäähdytyksen asetusarvo = 24 C). Ilmavirta on läsnäolon mukainen, V min, joka on asetettu säätimeen. Jäähdytyksen vesiventtiili on kuitenkin täysin auki ja jos edelleen tarvitaan lisäjäähdytystä, ilmavirta nousee tarvittaessa lineaarisesti arvosta V min ja arvoon V max. Asetusarvoja voidaan myös säätää ±3 C paikallisesti säätimen näytön kautta tai keskitetyllä komennolla. Näytön taustavalo palaa (himmeänä), ja läsnäolo ilmaistaan (ks. Luku Säätökeskuksen näyttö). Nykyinen huonelämpötila (tai asetusarvo määrityksestä riippuen) näkyy näytössä. OHITUS (TEHOSTUSTILA) Käyntitila Ohitus tarkoittaa, että säädin ohjaa huonelämpötilaa samalla tavalla kuin käyntitilassa Läsnäolo. Jäähdytyspalkissa tämä aktivoi tehostetun ilmanvaihdon lähdön ja ilmavirta kasvaa kohti säätimeen asetettua V max -ilmavirtaa. Määriteltävän ajan kuluttua (parametri 12, FS = 6 minuuttia) säädin palaa automaattisesti esiasetettuun käyntitilaan. Tehostus aktivoituu normaalisti, kun läsnäolopainiketta painetaan tai keskitetystä käskystä. Käyntitila on hyödyllinen esimerkiksi kokoustiloissa, joissa on paikalla paljon ihmisiä samaan aikaan rajoitetun ajan. Näytön taustavalo palaa (himmeänä). Läsnäolon ilmaisu ja tehostetun ilmanvaihdon symboli näkyvät näytössä (ks. Luku Säätökeskuksen näyttö). Nykyinen huonelämpötila (tai asetusarvo määrityksestä riippuen) näkyy näytössä. KÄYNTITILOJEN AKTIVOINTI ESIASETETTU KÄYNTITILA Läsnäolo on esiasetettu käyntitila. Haluttu käyntitila määritetään näytön parametrivalikossa (parametri 45). Käyntitila vaihtuu seuraavissa tilanteissa: Kun läsnäolopainiketta painetaan. Läsnäolotunnistin aktivoituu/deaktivoituu. Keskitetyn ohjauksen, esimerkiksi keskitetyn aikaohjauksen, varausjärjestelmän jne. kautta.

13 STRA-24 huonesäädin jäähdytyspalkkeihin - Tekninen esite, asennus- ja käyttöönotto-ohje 13 TOIMINNOT TOIMINTOPAINIKE Pysäytys (Tyhjä huone) Läsnäolon esiasetettu käyntitila Aika > 5 S PYSÄHTYNYT (OFF TAI TYHJÄ HUONE) Ohitus (Tehostustila) Kun toimintopainiketta painetaan yli 5 sekuntia, säädin vaihtaa käyntitilaan Pysähtynyt, joka voi olla Off tai Tyhjä huone, senhetkisestä käyntitilasta riippumatta. Näytön kautta määritellään, aktivoidaanko käyntitila Off vai Tyhjä huone. Tehdasasetuksena on tilan Tyhjä huone aktivointi. Jos toimintopainiketta painetaan alle 5 sekuntia säätimen ollessa pysähtynyt tai esiasetetussa käyntitilassa, säätimen käyntitila muuttuu käyntitilaksi tehostus. Jos painiketta painetaan alle 5 sekuntia säätimen ollessa tehostustilassa, käyntitila muuttuu esiasetetuksi käyntitilaksi. Määriteltävän ajan kuluttua (FS = 6 minuuttia) säädin palaa esiasetettuun käyntitilaan. LÄSNÄOLOTUNNISTIN Huoneen läsnäolon mukaista käyntitilan paikallisohjausta varten säätimeen on kytketty läsnäolotunnistin STRZ-9-1. Läsnäolo-ohjauksessa parametri 45 tulisi muuttaa esiasetetusta käyntitilasta tilaan 1 = Tyhjä huone ja parametri 17 muutettava arvoon 3. Näin saadaan alla olevan kuvan mukainen toiminto, jossa säädin läsnäolotunnistimen aktivoituessa siirtyy käyntitilaan Läsnäolo. Kun läsnäolotunnistin deaktivoituu, säädin siirtyy käyntitilaan Tyhjä huone (energiatehokkuuden saavuttamiseksi). Läsnäolo CO 2 /Painike/Lämpötila PRIMÄÄRI-ILMAVIRRAN SÄÄTÖ Huonesäädin (STRA-24) käyttää kolmea eri ilmavirtatasoa: 1. Virransäästötilan ilmavirta Käytetään, kun huonesäädin toimii tilassa Tyhjä huone tai Off. 2. Normaali ilmavirta Käytetään, kun huonesäädin toimii Läsnäolo-tilassa. 3. Tehostettu ilmavirta Käytetään, kun huonesäädin toimii valmius- tai tehostustilassa. Ilmavirran asetusarvot asetetaan jäähdytyspalkin toimilaitteeseen käyttöönoton yhteydessä, ja ne vastaavat tyhjää huonetta sekä minimi- ja maksimi-ilmavirtoja huoneessa, jossa oleskellaan. Jos läsnäoloanturi on käytettävissä ja huonesäädin havaitsee tyhjän huoneen, se asettaa ilmavirraksi V. Heti, kun säädin havaitsee läsnäolon huoneessa, jäähdytyspalkki asettaa ilmavirran arvoksi V min. Kuva 1: Pi-toiminnon toimilaite Läsnäolon maks. ilmavirta (tehostettu tila) Läsnäolon min. ilmavirta Toimilaitteen ilmavirta-asetus V max V min Tyhjän huoneen ilmavirta V 2 1 Huonesäätimen viesti (V) (Esiasetettu käyntitila) (Tehostettu ilmanvaihto) Läsnäolo Aika/Painike

14 14 STRA-24 huonesäädin jäähdytyspalkkeihin - Tekninen esite, asennus- ja käyttöönotto-ohje SÄÄTÖTILAT Säätimet voidaan konfiguroida eri säätötiloihin/säätösekvensseihin (Parametri 11, FI = 4 = Lämmitys/Jäähdytys IMS-säädöllä tehostetussa ilmanvaihdossa): Lämmitys (UO1) Lämmitys/Lämmitys (UO1/UO2) Lämmitys/Jäähdytys vaihdolla (U1) Lämmitys/Jäähdytys Lämmitys/Jäähdytys IMS-säädöllä ja tehostetulla tuloilmatoiminnolla (UO1/UO2/UO3) Lämmitys/Jäähdytys IMS-säädöllä (UO1/UO2/UO3) Jäähdytys (UO1) Jäähdytys/Jäähdytys (UO1/UO2) LÄMMITYS/JÄÄHDYTYS Säätötilassa Lämmitys/Jäähdytys säädin toimii lämmityksen säätimenä, kun huonelämpötila on alle lämmityksen perusasetusarvon plus puolet neutraalivyöhykkeestä. Neutraalivyöhyke on lämmityksen asetusarvon ja jäähdytyksen asetusarvon välinen lämpötilaero. Kun huonelämpötila ylittää tämän rajan, säätimestä tulee jäähdytyksen säädin. Kun säädin muuttuu lämmityksen säätimestä jäähdytyksen säätimeksi ja päinvastoin, saadaan,1 C:n hystereesi. Kun säädin säätää lämmitystä, se ohjaa lämpötilaa lämmityksen perusasetusarvon mukaan plus asetusarvon poikkeama, ja kun säädin säätää jäähdytystä, se ohjaa lämpötilaa jäähdytyksen perusasetusarvon mukaan plus asetusarvon poikkeama. Lähtöviesti Neutraali vyöhyke LÄMMITYS Säätötilassa Lämmitys yksikkö on aina lämmityksen säädin ja säätää lämmityksen asetusarvon mukaan plus/miinus asetusarvon poikkeama. Asetusarvoa voidaan säätää näytöllä. LÄMMITYS/LÄMMITYS JAETTU LÄHTÖVIESTI Säätötilassa Lämmitys/Lämmitys yksikkö on aina lämmityksen säädin ja säätää lämmityksen perusasetusarvon mukaan plus/ miinus asetusarvon poikkeama. Kun säätimen lähtöviesti savuttaa 5 %, se jaetaan kahden toimilaitteen kesken % viestistä lähetetään toimilaitteelle 1 ja 52-1 % viestistä toimilaitteelle 2. Katso alla oleva kuva. Lähtöviesti Lämmitys 1 Lämmitys 2 Lämmitystarve JÄÄHDYTYS Lähtöviesti Lämmitys Jäähdytys Lämmitys Jäähdytys Säätötilassa Jäähdytys yksikkö on aina jäähdytyksen säädin ja säätää jäähdytyksen perusasetusarvon mukaan plus/miinus asetusarvon poikkeama. JÄÄHDYTYS/JÄÄHDYTYS JAETTU LÄHTÖVIESTI Säätötilassa Jäähdytys/Jäähdytys yksikkö on aina jäähdytyksen säädin ja säätää jäähdytyksen perusasetusarvon mukaan plus asetusarvon poikkeama. Kun säätimen lähtöviesti savuttaa 5 %, se jaetaan kahden toimilaitteen kesken % viestistä lähetetään toimilaitteelle 1 ja 52-1 % viestistä toimilaitteelle 2. Katso alla oleva kuva. Jäähdytys 1 Jäähdytys 2 Jäähdytystarve

15 STRA-24 huonesäädin jäähdytyspalkkeihin - Tekninen esite, asennus- ja käyttöönotto-ohje 15 LÄMMITYS/JÄÄHDYTYS VAIHDOLLA Säätötilaa Lämmitys/Jäähdytys vaihdolla käytetään 2-putkisille järjestelmille. Se mahdollistaa saman venttiilin käyttämisen sekä lämmitykselle että jäähdytykseen vaatimusten mukaan esim. kesällä (jäähdytystarve) ja talvella (lämmitystarve). Vaihtotulon aktivoima kesätila Teho 1 % U1 % Huonelämp. Lämmityksen asetusarvon tehdasasetus 22 C Vaihtotulon aktivoima talvitila Teho 1 % Jäähdytyksen asetusarvon tehdasasetus 24 C VAIHTAMINEN DIGITAALISELLA TULOLLA Potentiaalivapaan digitaalisen tulon DI1 ja DI2 aktivoimiseksi vaihdon ohjaamista varten on vaihtoanturille määritettävä parametri 17 tai 18. Suljettu kosketin on lämmityslähdölle asetettu vaihto ja avoimella koskettimella se on jäähdytyslähtö. DI1:n ja DI2:n kosketintoiminto voidaan vaihtaa parametrilla 6 ja 61 Normaalisti auki (NO) Normaalisti kiinni (NC). VAIHTO PUTKEEN KIINNITETTÄVÄLLÄ ANTURILLA Lämpötila-anturi on yhdistettävä AI1:een ja määritettävä parametrilla 15 vaihtoanturiksi. Tässä tilassa vaihtotoiminto mittaa huoneen ja väliaineen lämpötilaeroa. Ero lasketaan vain, jos lämmitysventtiili on yli 2 % auki, tai aina, kun venttiiliä liikutellaan. Jos väliaineen ja huoneen lämpötilaero on suurempi kuin parametrilla 1 määritetty arvo, oletus 4K, säätötila vaihtuu lämmitykseksi. Jos huoneen ja väliaineen lämpötilaero on suurempi kuin parametrilla 9 määritetty arvo, oletus 3K, säätötila vaihtuu jäähdytykseksi. CO 2 -TASON SÄÄTÖ Fläkt Woods STRZ on aktiivinen CO2-ilmaisin (-1 V). Tämä lisävaruste saa säätimen muuttamaan ilmavirtaa lineaarisesti V min ja V max välillä. Suuttimen asetusta suurennetaan, kun ppm-pitoisuus ylittää parametrin 112 arvon (5 ppm), ja saavuttaa suuttimen maksimiasetuksen (parametri 35), kun ppm-pitoisuus ylittää parametrin 113 arvon (1 ppm). Lämmityksen/ jäähdytyksen säätö (PI) tapahtuu samanaikaisesti CO2- pitoisuuden säädön kanssa ja mikäli jäähdytys- tai lämmitystarve ilmenee, viesti ohjataan vastaavaan lähtöön (UO1 ja UO2). Parametrin 81 arvoksi on asetettava 5 CO 2 -toiminnon aktivoimiseksi. U1 % 1 % Huonelämp. Lämmityksen asetusarvon tehdasasetus 22 C Jäähdytyksen asetusarvon tehdasasetus 24 C Lämmityksen ja jäähdytyksen välillä vaihtamiseen voidaan käyttää digitaalista tai analogista tuloa.

16 16 STRA-24 huonesäädin jäähdytyspalkkeihin - Tekninen esite, asennus- ja käyttöönotto-ohje VAPAAJÄÄHDYTYS Normaalikäytössä jäähdytyssekvenssi priorisoi vesijäähdytystä, ts. lähtöä UO2, johon vesijäähdytysventtiili on kytketty. Jos vesijäähdytys ei riitä asetusarvon saavuttamiseen, ilmavirtaa suurennetaan lineaarisesti välillä V min ja V max. Näin jäähdytyssekvenssi jaetaan kahteen portaaseen, joista - 5 % on vesijäähdytystä ja 51-1 % ilmajäähdytystä. Joskus vapaajäähdytys saadaan ilmajäähdytyksenä, jos ulkolämpötila on huonelämpötilan asetusarvoa alhaisempi. Silloin STRA-24 voi muuttaa sekvenssiä niin, että - 5 % on ilmajäähdytystä ja 51-1 % vesijäähdytystä. Tämä säädetään muuttamalla parametria = - Vapaajäähdytys off Vesijäähdytys -5 % ja 51-1 % ilmajäähdytys 39 = 1 - Vapaajäähdytys on Ilmajäähdytys -5 % ja 51-1 % vesijäähdytys Vapaajäähdytys voidaan kytkeä päälle ja pois päältä myös Modbus-tietoliikenteellä. Lähtösignaali % 1 Jäähdytyssekvenssi ilman vapaajäähdytystä 1 V min Lähtösignaali % Jäähdytys 1 Jäähdytys 2 V max V max 48% 52% Jäähdytystarve % TOIMILAITTEET Säädintä STRA-24 voidaan käyttää kahdentyyppisillä toimilaitteilla: Analogisilla - 1 V toimilaitteilla Lämpötoimilaitteet Toimilaitetyyppi asetetaan näytön parametrivalikossa (parametrit 2 ja 21). Huomaa, että sovitin voi olla tarpeen käytettäessä muuta toimilaitetta kuin Fläkt Woods STRZ-71. ANALOGISET TOIMILAITTEET Analogisille toimilaitteille voi asettaa seuraavat lähtöviestit: - 1 V (FS) 2-1 V 1-2 V 1 - V LÄMPÖTOIMILAITTEET Kun on valittu säätö lämpötoimilaitteella, sitä ohjataan digitaalisesti aikasuhteellisilla pulsseilla yleislähtöjen (UO) kautta. Pulssien avulla muutetaan toimilaitteen (ja sen venttiilin) avautumista. Aikaväli (sekunteina) on päälle- ja poiskytkeytymisen summa. Aikaväli on FS=6s. Säädin vaihtelee lähtöviestitarpeen mukaan suhteellisesti toimilaitteen on- ja off-lähtöaikoja. TOIMILAITTEEN LIIKUTTELU Kaikkia toimilaitteita liikutellaan. Liikuttelu tapahtuu asetetuin tuntivälein (FS=23 tunnin välein). Avautumisviestiä lähetetään toimilaitteelle niin kauan kun käyntiaika on määritelty. Sen jälkeen sulkeutumisaikaa lähetetään yhtä kauan ja liikuttelu on tehty. KONDENSSIANTURI STRA-24-säätimissä on erikoistulo (CI). Tämä tulo on tarkoitettu Fläkt Woodsin kondenssianturille STRZ-16, ja se toimii sisäisesti digitaalitulona, ts. kondenssia tai ei kondenssia. Kun kondenssianturi aktivoituu, jäähdytyksen säätö estyy ja säädin asettuu neutraaliasentoon. Kun kondenssi poistuu, säädin alkaa säätää neutraaliasennosta. V min Jäähdytys 1 Jäähdytys 2 48% 52% Jäähdytystarve % Jäähdytyssekvenssi vapaajäähdytyksellä IKKUNAKOSKETIN Kun ikkunakosketin on määritetty, säädin asettuu normaalikäyttöön, kun ikkuna on kiinni. Mikäli ikkuna on auki, säädin asettuu tilaan off, lämmityksen ja jäähdytyksen lähdöt ovat V ja jäätymissuojatoiminto aktivoituu. HUURTEENSULATUS STRA-24:ssa on sisäänrakennettu jäätymissuoja, joka aktivoituu, kun säädin ei ole käytössä. Jäätymissuoja estää lämpötilan laskemisen alle 8 C:n. Paluu normaaliin puhaltimen pyörimisnopeuteen ja säätöön tapahtuu automaattisesti, kun huonelämpötila ylittää 8 C.

17 STRA-24 huonesäädin jäähdytyspalkkeihin - Tekninen esite, asennus- ja käyttöönotto-ohje 17 PARAMETRIASETUKSET VALON SÄÄTÖ LÄSNÄOLOTUNNISTIMELLA Valon toimintaa on mahdollista ohjata läsnäoloanturilla releen ja sen liitäntärasian (STRZ-73-b) kautta. Valo sammuu, kun huone on tyhjä. Liitäntärasia kytkemistä varten on ruuviton pikaliitäntä. Parametrin 6 arvoksi on vaihdettava 1 tätä toimintoa käytettäessä. KYTKENTÄKAAVIO PARAMETRIASETUKSET STRA-24:ssa on toimitettaessa lukuisia tehdasasetuksia. Halutun toiminnan saamiseksi säädin on mukautettava käyttötarkoitukseensa. Tämä tehdään näytön parametrivalikossa. Sovellukset vaihtelevat ja väärin asetetut parametrit voivat vaikuttaa haitallisesti säätimeen ja sen käyttöön. Varmista, että kyseisen sovelluksen tarvittavat parametrit asetetaan oikein. Ota ongelmatilanteissa yhteys Fläkt Woods TSS controls:iin. Läsnäolotunnistin Rele STRA-24 PARAMETRIVALIKKO Parametrivalikossa voi asettaa eri parametreja. Parametrivalikkoon pääsee painamalla samanaikaisesti noin 5 sekuntia painikkeita LISÄÄ ja VÄHENNÄ ja sen jälkeen LISÄÄ-painiketta kahdesti. Huoltoa osoittava symboli tulee näyttöön. Näyttöön tulee ensin parametri numero 1. Selaa parametreja LI- SÄÄ- ja VÄHENNÄ-painikkeilla. Paina toimintopainiketta halutun parametrin valitsemiseksi. Parametrin numero korvataan parametrin arvolla. Arvoa voidaan muuttaa LISÄÄ- ja VÄHENNÄ-painikkeilla. Jos painiketta pidetään painettuna, arvo alkaa muuttua ensin hitaasti ja sitten kiihtyvällä vauhdilla 3-4 askelta 2-3 sekunnin välein. HYVÄKSY/PERUUTA Hyväksy ja tallenna asetettu parametriarvo painamalla Toimintopainiketta uudelleen, jonka jälkeen näyttöön tulee parametrin numero. Palauta alkuperäinen arvo, ts. arvo ennen muutosta, painamalla LISÄÄ- ja VÄHENNÄ-painikkeita samanaikaisesti. Alkuperäinen arvo tulee näyttöön. PALUU Tietyn ajan, noin 1 minuutin kuluttua, tai kun LISÄÄ- ja VÄHEN- NÄ-painikkeita painetaan samanaikaisesti valikossa oltaessa, näyttö palaa normaalinäkymään. Exit näkyy näytössä viimeisen parametrin jälkeen (tai ennen ensimmäistä parametria). Parametrivalikosta poistutaan painamalla toimintopainiketta Exit-tilassa.

18 18 STRA-24 huonesäädin jäähdytyspalkkeihin - Tekninen esite, asennus- ja käyttöönotto-ohje PARAMETRILUETTELO Seuraavat parametrit voidaan muuttaa parametrivalikossa (FS = Tehdasasetus): Parametrin numero Kuvaus Arvot Kone FS STRA-24 1 Läsnäolon lämmityksen asetusarvo C 22 2 Läsnäolon jäähdytyksen asetusarvo C 24 3 Valmius neutraalivyöhyke C 3 4 Tyhjän huoneen lämmityksen asetusarvo C 19 5 Tyhjän huoneen jäähdytyksen asetusarvo C 27 6 Jäätymissuojan asetusarvo C 8 7 P-kaista C 1 8 I-aika Sekuntia 3 9 Jäähdytyksen vaihdon lämpötilaero (huone ja väliaine) C 3 1 Lämmityksen vaihdon lämpötilaero (Huone ja väliaine) C 4 11 Lämmitys-/jäähdytystoiminnot = Lämmitys, 1 = Lämmitys/Lämmitys, 2 = Lämmitys tai jäähdytys vaihdon kautta, 3 = Lämmitys/Jäähdytys, 4 = Lämmitys/Jäähdytys IMS-säädöllä ja tehostetulla ilmanvaihdolla, 8 5 = Lämmitys/Jäähdytys IMSsäädöllä, 6 = Jäähdytys, 7 = Jäähdytys/Jäähdytys, 8 = Lämmitys/Jäähdytys UO3:lla, 9 = Lämmitys/Jäähdytys vaihdolla 12 Tehostustilan ajastin Minuuttia 6 13 P.I.R Viive Off Minuuttia 1 14 P.I.R Viive On Minuuttia 15 AI1:een kytketty anturi = Sisäinen, 1 = Ulkoinen, 2 = Vaihtoanturi 16 UI1-viesti = Pois päältä, 1 = Digitaalinen vaihtoanturi 2 2 = Analoginen vaihtoanturi 17 DI1:een kytketty anturi = Pois päältä, 1 = Ikkunakosketin, 3 = P.I.R, 4 = Vaihtoanturi 18 DI2:een kytketty anturi = Pois päältä, 1 = Ikkunakosketin, 2 = Kondenssianturi, 4 = Vaihtoanturi 2 UO1-viestin toiminto = Ei mitään, 1 = Lämmityksen lämpötoimilaite, 2 = Ei mitään, 3 = Lämmityksen toimilaite - 1 V, 1 4 = Ei mitään, 5 = Lämmityksen On/off-toimilaite, 6 = Ei mitään 21 UO2-viestin toiminto = Ei mitään, 1 = Ei mitään, 2 = Jäähdytyksen lämpötoimilaite, 3 = Ei mitään, 4 = Jäähdytyksen toimilaite - 1 V, 5 = Ei mitään, 6 = Jäähdytyksen On/off-toimilaite, 2

19 STRA-24 huonesäädin jäähdytyspalkkeihin - Tekninen esite, asennus- ja käyttöönotto-ohje 19 Parametrin numero Kuvaus Arvot Kone FS STRA UO3-viestin toiminto = Ei mitään, 1 = Tehostettu ilmanvaihto digitaalinen, 2 = Tehostettu ilmanvaihto 3-portainen analoginen, 4 3 = Ei mitään, 4 = Tavallinen analoginen lähtö, 5 = Ei mitään, 6 = EC-puhaltimen ohjaus 24 UO3-lähtö manuaalisessa tilassa % 28 Toimilaitetyyppi UO3:lle = - 1 V, 1 = 2-1 V, 2 = 1-2 V, 3 = 1 - V 29 Lämmitys moduloiva toimilaitteen ohjaus = - 1 V, 1 = 2-1 V, 2 = 1-2 V, 3 = 1 - V 3 Jäähdytys moduloiva toimilaitteen ohjaus = - 1 V, 1 = 2-1 V, 2 = 1-2 V, 3 = 1 - V 31 Lämmitys lämpötoimilaitteen aika Sekuntia 6 32 CJäähdytys lämpötoimilaitteen aika Sekuntia 6 33 Lisää/vähennä lämmitysventtiiliä liikkumisaika (ei käytössä) Sekuntia Lisää/vähennä jäähdytysventtiiliä liikkumisaika (ei käytössä) Sekuntia Lisää/vähennä NZ:ta (ei käytössä) % 2 36 Lämmitysventtiilin säännöllinen liikutteluväli = Ei aktiivinen Tuntia Jäähdytysventtiilin säännöllinen liikutteluväli = Ei aktiivinen Tuntia Lämmityksen termostaattitoiminnon hystereesi K 2 39 Jäähdytyksen termostaattitoiminnon hystereesi K 2 4 Pienin lämmitysteho lämmitystilassa % 41 Puhallin käy pienellä nopeudella (ei käytössä) 42 Näytön näkymä = Nykyinen lämpötila-arvo, 1 = Lämmityksen asetusarvo, 2 = Jäähdytyksen asetusarvo, 3 = Lämmityksen/jäähdytyksen asetusarvojen keskiarvo, 4 = Vain asetusarvon poikkeama, 5 = CO 2 6 = Lämmityksen asetusarvo + asetusarvon poikkeama, 7 = Jäähdytyksen asetusarvo + asetusarvon poikkeama,, 8 = Lämmityksen/jäähdytyksen asetusarvojen keskiarvo + asetusarvon poikkeama, 9 = Laskettu virtaus, l/s 43 Suurin asetusarvon poikkeama Lisää C 3 44 Pienin asetusarvon poikkeama Vähennä C 3 45 Normaalitilan toiminta = Off, 1 = Tyhjä huone, 2 = Valmius, 3 3 = Läsnäolo 46 Virransäästötilan toiminta = Off, 1 = Tyhjä huone 1

20 2 STRA-24 huonesäädin jäähdytyspalkkeihin - Tekninen esite, asennus- ja käyttöönotto-ohje Suurin ilmavirtaus % -1 V kun lämmitys on valittu. Parametrin numero Kuvaus Arvot Kone FS STRA BMS-käyntitila = Off, 1 = Tyhjä huone, 2 = Valmius, 3 = Läsnäolo, 5 4 = Ei käytössä, 5 = Ei kauko-ohjausta 48 Pienin ilmavirta jäähdytettäessä UO2 % 1 V:sta. Parametri on käytössä, kun on valittu jäähdytys/lämmitys IMS-säädöllä % 2 49 Suurin ilmavirta prosentteina 1 V:stä lämmitystilassa % 5 Puhaltimen ohjaus (ei käytössä) = Ei ohjausta, 1 = Lämmitys, 2 = Jäähdytys, 3 = Molemmat 51 Puhallinnopeus 1 raja (ei käytössä) % 52 Puhallinnopeus 2 raja (ei käytössä) % 53 Puhallinnopeus 3 raja (ei käytössä) % 54 Puhaltimen käynnistys-/pysäytyshystereesi (ei käytössä) 55 Puhaltimen pyörimisnopeudet 56 Ulkoinen lämpötila-anturikalibrointi vahvistus AI1 C 57 Anturikalibrointi vahvistus UI1 C 58 Sisäinen lämpötila-anturikalibrointi vahvistus C 59 Suodatinkerroin AI-lämpötilalle C,2 6 Normaalisti auki/normaalisti kiinni DI1 = N/O, 1 = N/C 61 Normaalisti auki/normaalisti kiinni DI2 =N/O, 1=N/C 1 62 NNormaalisti auki/normaalisti kiinni UI1 = N/O, 1 = N/C 63 Lämmitys Käsi Ohitus = Off, 1 = Käsi, 2 2 = Auto 64 Jäähdytys Käsi Ohitus = Off, 1 = Käsi, 2 2 = Auto 65 Tehostettu ilmanvaihto Käsi Ohitus = Off, 1 = Käsi, 2 2 = Auto 66 Changeover Manual Override = Lämmitys, 1 = Jäähdytys, 2 2 = Auto 67 Lämmityslähtö käsitilassa % 68 Jäähdytyslähtö käsitilassa % 69 Modbus-osoite Tehdasasetus (samakuin EXOline ELA) 7 Modbus-pariteetti = Ei mitään, 1 = Pariton, 2 2 = Parillinen 71 Modbus-aikakatkaisu Millisekuntia 3 72 Modbus-vasteviive Millisekuntia 5 73 Lämmityslähtö = N/C-toimilaitteelle, 1 = N/O-toimilaitteelle,

21 STRA-24 huonesäädin jäähdytyspalkkeihin - Tekninen esite, asennus- ja käyttöönotto-ohje 21 Parametrin numero Kuvaus Arvot Kone FS STRA HMI Syrjäytysnäkymä = Poikkeama, 1 = Aktiivinen asetusarvo + poikkeama, 2 = Lämmityksen asetusarvo + poikkeama, 3 = Jäähdytyksen asetusarvo + poikkeama, 4 = Läsnäolon lämmityksen asetu sarvo + poikkeama, 5 = Läsnäolon jäähdytyksen asetusarvo + poikkeama 6 = Läsnäolo keskiarvo + poikkeama 75 Vapaajäähdytys = Ei käytettävissä, 1 = Käytettävissä, 76 Tehostetun ilmanvaihdon ohjaustila = Ei toimintoa, 1 = Tehostus päällä lämmitys-/jäähdytyslähdöllä 1 %,, 2 = Tehostus päällä jäähdytyslähdöllä 1 %, 77 P.I.R Aktivoitu käyntitila 3 = Läsnäolo, 4 = Ohitus 3 78 Säätimen PLA-osoite. Käytetty EXOlinessa Tehdasasetus 79 Säätimen ELA-osoite. Käytetty EXOlinessa Tehdasasetus 8 Jäähdytyslähtö = N/C-toimilaitteelle, 1 = N/O-toimilaitteelle, 81 AI2-tulo = Pois päältä, 5 = CO 2 7 = - 1 % 8 = Ilmavirtalaskenta, 9 = - 1V 82 Virtaus voltissa AI2:ssa (ei käytössä) l/s 83 Virtaus 1 voltissa AI2:ssa (ei käytössä) l/s 84 Venttiilin minimiaukioloaika vaihdon laskennan aikana Sekuntia 6 86 Hälytys saadaan, kun lämpötila nousee yli C 4 87 Hälytys saadaan, kun lämpötila laskee alle C CO 2 -pitoisuus, jossa vaihto tehostustilaan PPM CO 2 -pitoisuus alle Boost Mode CO 2 Start -arvon, jossa tehostustilan ajastimen alaslaskenta alkaa PPM 16 1 AI CO 2 -suodatin,2 14 CO 2 -anturin PPM V:lle PPM 15 CO 2 -anturin PPM 1 V:lle PPM VAV CO 2 Alaraja PPM VAV CO 2 Yläraja PPM Portin tila = EXOline/Modbus, 1 = BACnet 115 BACnet-osoite Yli 127 = Orja Tehdasasetus (ELA:n kaksi viimeistä numeroa) 116 BACnet-laitetunnus matala 4 numeroa Tehdasasetus (PLA:n ja ELA:n A ) 117 BACnet-laitetunnus korkea 3 numeroa Tehdasasetus, käyttää PLA:n PL :ää

22 22 STRA-24 huonesäädin jäähdytyspalkkeihin - Tekninen esite, asennus- ja käyttöönotto-ohje Parametrin numero Kuvaus Arvot Kone FS STRA BACnet Max Master Tiedonsiirtonopeus Tiedonsiirtoväylän nopeus: = 96, 1 = 192, 2 = 384, 3 = 768 (BACnet) 12 Tiedonsiirtoväylän palautus tehdasarvoon (Modbus 9K6, 8, N, 1) 121 Pienin lähtö, jonka puhallin tarvitsee käynnistymiseen (ei käytössä) V 122 Puhaltimen suurin nopeus (ei käytössä) V 125 Regin Range -malli 1943 = STRA-4 / STRA-24, 1945 = STRA-14 Vain luku Pääversio 127 Pienempi versio 128 Alaversio 129 Tarkastus 3 Jännite x 1 suuttimelle 2 (STRA-14) % Jännite x 1 suuttimelle 3 (STRA-14) % Jännite x 1 suuttimelle 4 (STRA-14) % Jännite x 1 suuttimelle 5 (STRA-14) % Suurin ilmamäärä 1 % jäähdytyksellä (STRA-14) 5 35 Suurin ilmamäärä 1 % CO2:lla (STRA-14) 6 36 llmamäärä tiloissa Off, Tyhjä huone & Valmius (STRA-14) 1 37 Ilmamäärä tilassa Läsnäolo (STRA-14) 2 38 Ilmamäärä tilassa Tehostus (vain painike) (STRA-14) 6 39 Vapaajäähdytys (STRA-14) = Ei käytettävissä, 1 = Käytettävissä 322 STRA:n tyyppi = STRA-4 / STRA-24*, 1 = STRA Lattia, johon STRA on sijoitettu 9999 = Ei käytetty IPSUM:ssa 324 Huone, johon STRA on sijoitettu 9999 = Ei käytetty IPSUM:ssa 325 Sarjanumeron ylimmät neljä numeroa 326 Sarjanumeron keskimmäiset neljä numeroa 327 Sarjanumeron alimmat neljä numeroa 328 Legacy-tila, asetus = käyttää vanhaa johdinliitinjärjestystä =ilma navassa 24, tehostettu navassa 22, 1 = ilma navassa 22, tehostettu navassa 24

23 STRA-24 huonesäädin jäähdytyspalkkeihin - Tekninen esite, asennus- ja käyttöönotto-ohje 23 STRA-24:N PIKA-ASENNUS STRA-24 on huonesäädin paineesta riippumattomille ja vakioilmamääräisille jäähdytyspalkeille. Tässä pikaasennusoppaassa käydään läpi säätimen asetukset. 1. Paina LISÄÄ- ja VÄHENNÄ -painikkeita samanaikaisesti noin 5 sekuntia, kunnes Käytössäilmaisin syttyy näytössä. 2. Kaksoisnapsauta LISÄÄ-painiketta päästäksesi parametrilistaan, jossa säätimen kaikki parametrit asetetaan. LÄSNÄOLOTUNNISTIN Jos läsnäoloanturia ei ole, siirry kohtaan Paina LISÄÄ- tai VÄHENNÄ-painiketta parametriin 45 ja paina sen jälkeen TOIMINTO-painiketta. 4. Vaihda arvoksi 1 (Tyhjä huone). Vahvista valinta TOIMIN- TO-painikkeella. 5. Paina LISÄÄ- tai VÄHENNÄ-painiketta parametriin 17 ja paina sen jälkeen TOIMINTO-painiketta. 6. Vaihda arvoksi 3. Vahvista valinta TOIMINTOpainikkeella. IRRALLINEN LÄMPÖTILA-ANTURI Jos ulkoista läsnäoloanturia ei ole, siirry kohtaan Paina LISÄÄ- tai VÄHENNÄ-painiketta parametriin 15 ja paina sen jälkeen TOIMINTO-painiketta. 8. Vaihda arvoksi 1 (Ulkoinen huoneanturi). Vahvista valinta TOI- MINTO-painikkeella. IKKUNAKOSKETIN Jos ikkunakosketinta ei ole, siirry kohtaan Paina LISÄÄ- tai VÄHENNÄ-painiketta parametriin 18 ja paina sen jälkeen TOIMINTO-painiketta. 1. Vaihda arvoksi 1 (Ikkunakosketin). Vahvista valinta TOIMIN- TO-painikkeella. KONDENSSIANTURI Jos kondenssianturia ei ole, siirry kohtaan Paina LISÄÄ- tai VÄHENNÄ-painiketta parametriin 18 ja paina sen jälkeen TOIMINTO-painiketta. 14. Vaihda arvoksi 2. Vahvista valinta TOIMINTOpainikkeella. VALAISTUS LÄSNÄOLOANTURILLA 15. Paina LISÄÄ- tai VÄHENNÄ-painiketta parametriin 6 ja paina sen jälkeen TOIMINTO-painiketta. 16. Vaihda arvoksi 1. Vahvista valinta TOIMINTOpainikkeella. ASETUSARVOT Seuraavissa kohdissa asetetaan huonesäätimen asetusarvot. Huonesäätimessä on Fläkt Woodsin suosittelemat tehdasasetukset eikä niitä tarvitse muuttaa. Lämmityksen asetusarvo (oletusarvo 22 C) 17. Paina LISÄÄ- tai VÄHENNÄ-painiketta parametriin 1 ja paina sen jälkeen TOIMINTO-painiketta. 18. Muuta arvo lämpötilan asetusarvoksi. Vahvista valinta TOIMIN- TO-painikkeella. Jäähdytyksen asetusarvo (oletusarvo 24 C) 19. Paina LISÄÄ- tai VÄHENNÄ-painiketta parametriin 2 ja paina sen jälkeen TOIMINTO-painiketta. 2. Muuta arvo lämpötilan asetusarvoksi. Vahvista valinta TOIMIN- TO-painikkeella. CO 2 -ANTURI Jos CO2-anturia ei ole, siirry kohtaan Paina LISÄÄ- tai VÄHENNÄ-painiketta parametriin 81 ja paina TOIMINTO-painiketta. 12. Vaihda arvoksi 5. Vahvista valinta TOIMINTOpainikkeella.
