1 ArchiCAD 13 UO. - 1 ArchiCAD 13:n uudet ominaisuudet 1 Yhteistyö - uuden sukupolven Tiimityö ArchiCAD 13:ssa on täysin uusi lähestymistapa tiimityönä toteutettaviin projekteihin. Tiimityöskentelyn ratkaisu perustuu asiakaspalvelin-arkkitehtuuriin, joka on suunniteltu varmistamaan joustava, nopea ja tietoturvallinen yhteys. Ratkaisu sopii jopa tiimeille, joiden osapuolet ovat ympäri maailman ja suunnittelevat suuria rakennuksia. Tiimityön tärkeimmät ominaisuudet ovat: Asiakaspalvelinteknologia (client-server architecture) Graphisoft BIM -palvelin tukee 32- ja 64-bittistä tiedonkäsittelyä, monisäikeistä objektipohjaista tiedonsiirtoa. Siihen on sisäänrakennettu Pikaviestien välitys ja webpalvelin. Etäyhteys internetin välityksellä: Palvelin tukee useita yhtäaikaisia projekteja ja käyttäjiä. Yhteyden luominen on mahdollista yksinkertaisella internet-yhteydellä (ei vaadi VPN-yhteyttä). Toimiston peruskirjastoihin pääsee internetin välityksellä. Graphisoftin patentoima DELTA-Server -tekniikka (DELTAserver technology) mahdollistaa nopean muutosten lähetyksen ja vastaanottamisen. Palvelin siirtää edellisestä versiosta vain muuttuneet tiedot. Yksi käyttäjä voi osallistua useaan projektiin eri rooleilla ja oikeuksilla. Aina ajan tasalla oleva tieto projekteista ja käyttäjistä. Järjestelmäarkkitehtuuri soveltuu sekä isoille että pienille toimistoille. Offline-työn tuki. Projektin asetusten ja roolien hallinta etäkäytettävissä ja keskitetysti palvelimelta Palvelimen ylläpitäjä voi seurata ja ylläpitää etäyhteydellä tiimipalvelimen asetuksia. Jopa useamman ylläpitäjän on mahdollista muokata joustavasti projektin asetuksia, käyttäjärooleja ja käyttöoikeuksia. Tiimipalvelin ylläpitää keskitetysti käyttäjäluetteloa oletusrooleilla, joita voi muokata. Välittömästi toteutuva varaustapa (On-Demand) Aina ajan tasalla oleva varaustieto koko projektista. Minkä tahansa asian varaaminen lennosta: - Varaa tai vapauta olemassa olevia elementtejä yksittäin valitsemalla tai valintaehdoilla. - Varaa tai vapauta kaikkia muunlaisia tietoja kevyellä käyttöliittymällä (ei enää tarvetta liittyä ja muuttaa varauksia yksinoikeudella). Vapauttamispyyntö varauspäällekkäisyyden ratkaisemiseksi. Värikoodaus varauksesta, väri kertoo, kenen varaukseen elementti kuuluu. Elementin vapauttaminen käyttäjille viestin kanssa.

2 UO. - 2 Sisäänrakennettu tehtäväkeskeinen pikaviestitoiminto Nimeä uudelleen, poista tai tallenna näitä objekteja toiseen paikkaan. Varaa objekti välittömästi muokattavaksi Tiimissä. FTP-sivut ja www-objektien välilehdet on poistettu Kirjastonhallinta-ikkunasta. 3 Lisenssin lainaus Verkkolisenssistä on lainattavissa käyttöoikeutta mikäli yritys ottaa käyttöön CodeMeter suojauksen: Käyttäjät voivat lainata lisenssejä palvelimelta tilanteisiin, joissa internet-yhteys ei ole käytössä esimerkiksi työmatkaa tai kotikäyttöä varten. Lähetä pikaviestejä Tiimin jäsenille projektiin liittyvistä tehtävistä (esimerkiksi: lähetä muutokset palvelimelle, vapauta elementit ja niin edelleen). Erillinen luettelo pyyntöjen ja tehtävien seuraamiseksi. Käyttäjän olotila (Online/offline) näkyy koko tiimille. 2 Projektiin tallentuvat objektit Kirjastojenhallintaa on uudistettu ja yksinkertaistettu, samoin nyt sillä myös hallitaan projektiin sisällytettyjä objekteja. Yhdistetyt kirjastot ja palvelinkirjastot Käyttäjän tekemät objektit, kuten StairMaker-portaat ja Detaljiobjektit, tallentuvat automaattisesti PLN-projektiin osiksi (eli.pln-tiedoston sisälle). Nämä objektit ovat heti käytössä objektin luokan mukaisessa työkalussa. Sisällytetyt objektit eivät vaadi kirjastolinkitystä, vaan ne ovat automaattisesti mukana PLN- eli projekti-tiedostossa. Lisenssitiedot ja lainausmahdollisuus löytyvät kohdasta Ohje- Lisenssitiedot. Lisenssin voi lainata ohjelmalisenssinä tai erilliselle CodeMetersuojausmodulille. Palvelimen lisenssimäärä vähenee vastaavasti: toimiston ylläpitäjä voi määrittää lainattavissa olevan lisenssimäärän ja näkee, kuinka monta on lainattu, mihin saakka ja kenelle. Määräajaksi lainatut lisenssit lopettavat toimintansa ja palautuvat automaattisesti palvelimelle laina-ajan loputtua. Uusi CodeMeter-suojausmoduli on samalla myös muistitikku.

3 UO Laatan ja katon reunan erikoisasetukset Laatan ja katon jokaista reunaa on mahdollista muokata Seuralaisen avulla. Katon ja laatan reunan materiaalit ja kulmat voi asettaa yksilöllisesti. Muut kulmat. Lähetettäessä tiedosto muille suunnittelijoille tunnistavat Rakennesuunnitteluohjelmat nämä elementit automaattisesti ilman erillisiä säätöjä. Sama toimii myös tuotaessa vastaavia elementtejä ArchiCADiin. Seinät, palkit, pilarit ja katot määritellään kantaviksi tai eikantaviksi. Tämä ominaisuus on hyödyllinen yhteistyössä rakennesuunnitteluohjelmien kanssa, jotka esittävät elementit rakenteellisten ominaisuuksien perusteella. Kaikille katon eri reunoille voi lisäksi määrätä reunatyypin, joka kertoo sen käyttötarkoituksen esimerkiksi määrälaskijalle. 6 Parempi OpenGL-esitys pehmeille reunoille 3D-ikkunassa Tarkemmat ääriviivat ja varjostus OpenGL 3D -näkymissä parantavat 3D-piirustusten laatua. 5 Standardoitu tiedonsiirto Rakennesuunnitteluohjelmiin Teräspilarien ja palkkien standardipoikkileikkaukset Palkin tai pilarin ominaisuudeksi voi valita poikkileikkausprofiilin tuhansien standardoitujen teräsprofiilien joukosta 7 Verhorakenteen muokkausparannukset Verhorakenteen emäviivan suora muokkaus Emäviivan muokkaus Seuralaisen avulla Pohjassa, Leikkauksissa, Julkisivuissa ja 3D-ikkunassa. Muokkaus tapahtuu ilman tarvetta siirtyä Verhorakenteen muokkaustilaan. Uudet käskyt ovat Siirrä pistettä, Lisää uusi nurkka, Muokkaa kaareksi sekä Siirrä reunaa. Muokattavat korkeus- ja kulmaparametrit Verhorakenteen sijoituksen jälkeen sen korkeus- ja kaltevuuskulmaparametrit näkyvät valitun elementin asetuksissa. Asetuksia voi muokata suoraan tai graafisesti seuralaisen avulla. Vaakasuorat verhorakenteet käyttäytyvät seinän tavoin, niillä on seuraavat parametrit: alapinnan korkeus verhoseinän korkeus emäviivan siirto suhteessa verhorakenteen reunaan kaltevuuskulma.

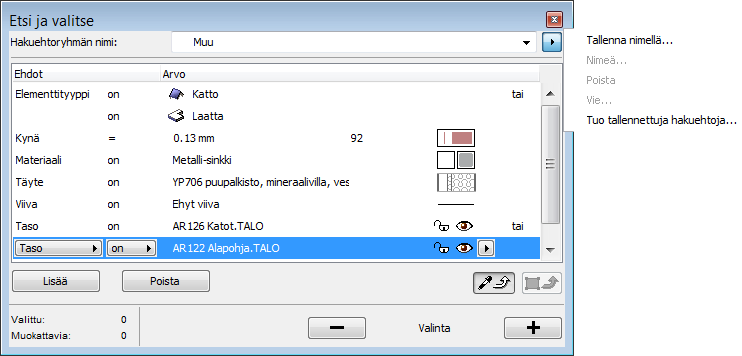

4 UO Viivain 10 Parempi Etsi ja valitse Uusi työskentelyapulainen toimii kaikissa ikkunoissa ja plansseissa. Viivainta ei saa näkymään 3D- ja laskentaikkunoissa. Dynaaminen tieto osoittimen sijainnista suhteessa käyttöorigoon. Viivain näkyy ikkunan vasemmassa ja ylälaidassa. Luo viivaimen suuntaisia Apuviivoja napsauttamalla viivainta ja vetämällä kursori haluttuun kohtaan. 9 Dynaaminen Sovita ikkunaan liikuttaessa Näkymästä toiseen Parempi käyttöliittymä, joka on samanlainen kuin Elementtitaulukoissa. Useiden arvojen haku samasta kriteeristä. Tallennettujen Etsi ja valitse -sisältöjen käyttö mahdollistaa elementtien varaamiseen Tiimityössä. Hakuehtojen tallennus on tehtävissä paikallisesti tai jaettavissa Tiimin jäsenille. 11 Näkymän kiertäminen Malli- tai Piirustus-ikkunoiden alareunan painikkeella Kierrä mallinäkymää kierretään ikkunan työskentelyasentoa ergonomisemmaksi. Tämä on mahdollista Pohja-, Työkuva- Detalji- ja 3D-Dokumentti-ikkunoissa. Käsky kiertää kulmaa muuttamatta projektin koordinaatistoa. Koordinaatit pysyvät alkuperäisinä. Kiertokulman ohella Projekti-ikkunan Näkymään tallentuu myös Näkymän asetuksissa valittu suurennos. Kiinteä kulma -valinta säilyttää tekstin (tekstit, selitteet ja vyöhykeleimat) asennon alkuperäisenä. Ilman tätä valintaa teksti kiertyy näkymän mukana 2D/3D-dokumentit-välilehdellä Suurennos-arvossa Sovita ikkunaan korvaa aikaisemman Ei mitään -vaihtoehdon avattaessa näkymän lähteen tai planssin, jolle se on sijoitettu. Valinnalla esitetään koko ikkunan sisältö tasojen tilanteen mukaan. Nyt minkä tahansa näytön suurennoksen voi tallentaa Näkymäksi. Jotta näkymään sovittamisen voi estää, on valinta Sovita vain plansseilla -näkymän asetuksissa. Jos tämä on valittuna käytetään ikkunasta toiseen siirryttäessä edellisen avatun ikkunan suurennosta (Pohja- Leikkaus- ja niin edelleen).

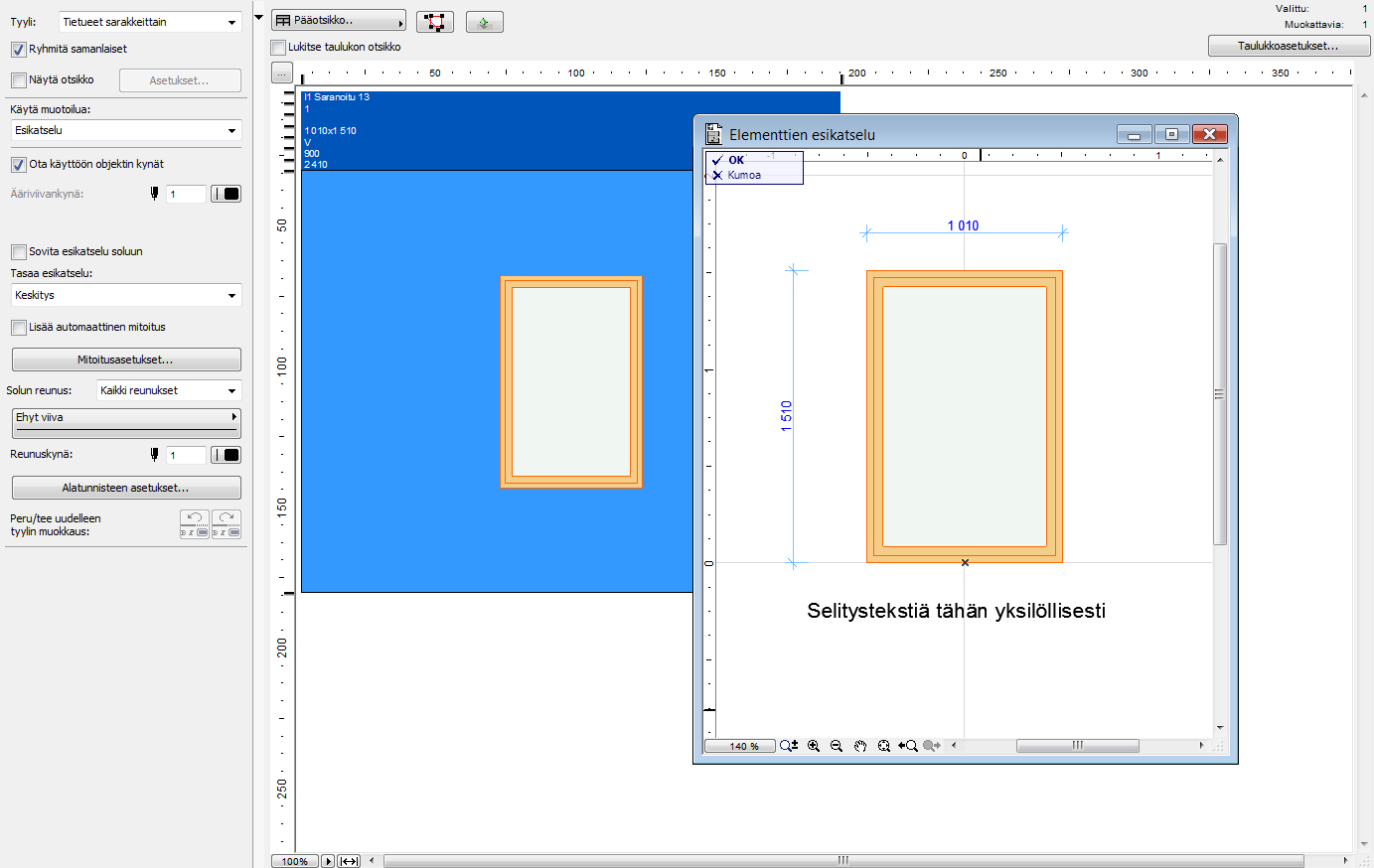

5 UO Elementtitaulukoiden parannukset Mitat ja merkinnät taulukon elementteihin Objektien, Ovien ja Ikkunoiden esikatselukuvaan voidaan lisätä mittoja ja tekstiä Taulukon kuvan kaksoisosoitus aukaisee kyseisestä solusta esikatselukuvan erillisessä ikkunassa Minkä tahansa merkintöjen ja 2D-elementtien lisääminen käsin on mahdollista. Automaattinen mitoitus oville ja ikkunoille. Mitat ovat sidoksissa malliin. Vastaavasti Laskentasääntöihin määrätään, mitkä täytteet projektissa ovat eristeitä ja ilmarakoa. Näin ne saadaan laskettua elementti- ja määrätaulukoilla. Tarkempi Elementtitaulukoiden määrittely Asetuksissa käytössä sulkeet sekä käyttäjän määrittämät ehtolauseet. 14 Parempi Automaattimitoitus ikkunoille Automaattinen seinien ulkopuolinen mitoitus on laajentunut ominaisuuksiltaan. Nyt esiin saadaan aukon, syvennyksen sekä muiden osien mitat. Esikatselukuvien tasaus yläreunan, alareunan tai todellisen sijoituskorkeuden mukaan. Sarakkeiden ja rivien yksilöllinen leveys-korkeussäätö. 13 Laajennetut laskenta-asetukset Projektin asetuksien uudelleen nimetty Laskentayksiköt ja asetukset sisältää uudet Laskentasäännöt. Näillä säännöillä on mahdollista tarkentaa seinien, laattojen, kattojen ja palkkien laskentatapaa. Elementtitaulukoiden ehdoissa on nyt ehdollinen määre. Nämä laskentaehdot tehdään Laskentasääntöihin.

6 UO Leikkausääriviivat Elementtien leikkaantuneiden osien ääriviivat määritetään haluttaessa nyt ikkunakohtaisesti. Uusi asetus Leikkaus-, Julkisivu- ja Seinäkaaviotyökalujen asetuksiin ääriviivan kynä- ja viivatyypille. 16 Esitystavat objekteille Esitystapoihin on tullut asetukset joillekin objektien yleisille asetuksille (esimerkiksi näytä aukeamisviivat, näytä/kätke vetimet). Esitystavat vaihtelevat riippuen ladatuista kirjastoista ja mahdollistavat siten sovittamisen paikallisiin vaatimuksiin (esimerkiksi mittakaavasidonnainen ikkunan esitystarkkuus piirustuksissa). 17 Täyteparannukset Kuvatäyte 2D-täytteenä Kuvatäytteen saa nyt Kattojen, Laattojen ja Pintojen 2D-täytteeksi elementtien päälle Pohjassa. Symbolinen pehmeä villatäyte Kuviotäytteen voi nyt valita rakennetyypin tai poikkileikkauksen kerroksen täytteeksi. Nyt täytekuvio piirtyy kauniisti kerroksen sisälle ja haluttaessa sen lähtöpiste on täytekerroksen origo. Täytteen asetuksissa on myös uusi Sovita rakennekerroksen paksuuteen -valinta. Liukutäytteiden parannukset Läpinäkyvä tausta toimii nyt myös liukutäytteillä. Tarkka liukutäyte-esitys välittyy myös useisiin 2D-tiedostomuotoihin sekä PDF- ja DWG-tiedostoihin DWG-käännösasetuksiin erillinen valinta räjäyttää liukutäytteet erillisiksi osiksi (sisältäen läpinäkyvän taustatäytteen).

7 UO DWG-tiedonsiirto Vie useita plansseja samaan DWG-tiedostoon Mikäli tallennetaan julkaistava DWG-planssikansio DWG-muotoon, on mahdollista valita koko sisällön liittäminen yhdeksi tiedostoksi. Syntyvään DWG-tiedostoon tulee vastaava määrä Paperitiloja kuin plansseja Julkaistavassa kansiossa. Näin kokonainen planssivihko on mahdollista tallentaa yhdeksi DWG-tiedostoksi. Syntyvä DWG on Paperitilassa, ja samat kääntäjän asetukset on käytössä kaikille julkaistuille plansseille. DWG-tasojen suodattaminen avattaessa tiedosto ArchiCAD-projektina tai liitettäessä se olemassaolevaan Käytä osittaista avaamista asetus tehdään kääntäjän Avausasetuksiin Näkymien tuominen upotettuina piirustuksina. Tällä valinnalla AutoCad näkymät (viewpoints) tuodaan erillisinä piirustuksina. Ilman valintaa näkymistä tehdään ArchiCAD näkymiä. Lisämahdollisuudet erillisille tasoille siirtoon tallennuksessa Laajemmat valinnat ArchiCAD-elementtien ja niiden osien siirtoon eri tasoille tallentuviin DWG-tiedostoihin. Uudet siirtomahdollisuudet: uusi Sijoita lähdetaso -valinta kääntäjän asetuksissa vyöhykkeen tausta (näkyvä vyöhykkeen 2D-täyte) vyöhykkeen ääriviiva vyöhykkeen leiman geometria vyöhykkeen leiman teksti. Automaattitekstien syöttö lähdetasojen nimiksi yhdellä klikkauksella -Muokattaessa Tasonimi-kenttää on Lähdetaso-nappia klikkaamalla mahdollista valita automaattitekstinimi. Näin jokaisen tallentuvan elementin ArchiCAD-tasonimi tallentuu osaksi sen DWG-tasonimeä. DWG-tiedoston räjäyttäminen yhdelle tasolle Uusi mahdollisuus rajata syntyvien tasojen määrä vain tarpeellisiin. Mikäli Piirustuksena tuotu DWG räjäytetään, valitaan uudessa Räjäytä tähän näkymään -ikkunassa, halutaanko säilyttää elementtien alkuperäiset tasot. Mahdollistaa vain valittujen tasojen sisällön tuomisen DWGtiedostosta. Tämä nopeuttaa tiedoston käsittelyä ja pienentää tiedostokokoa. Vain esikatseluikkunassa valitut tasot tuodaan projektiin.

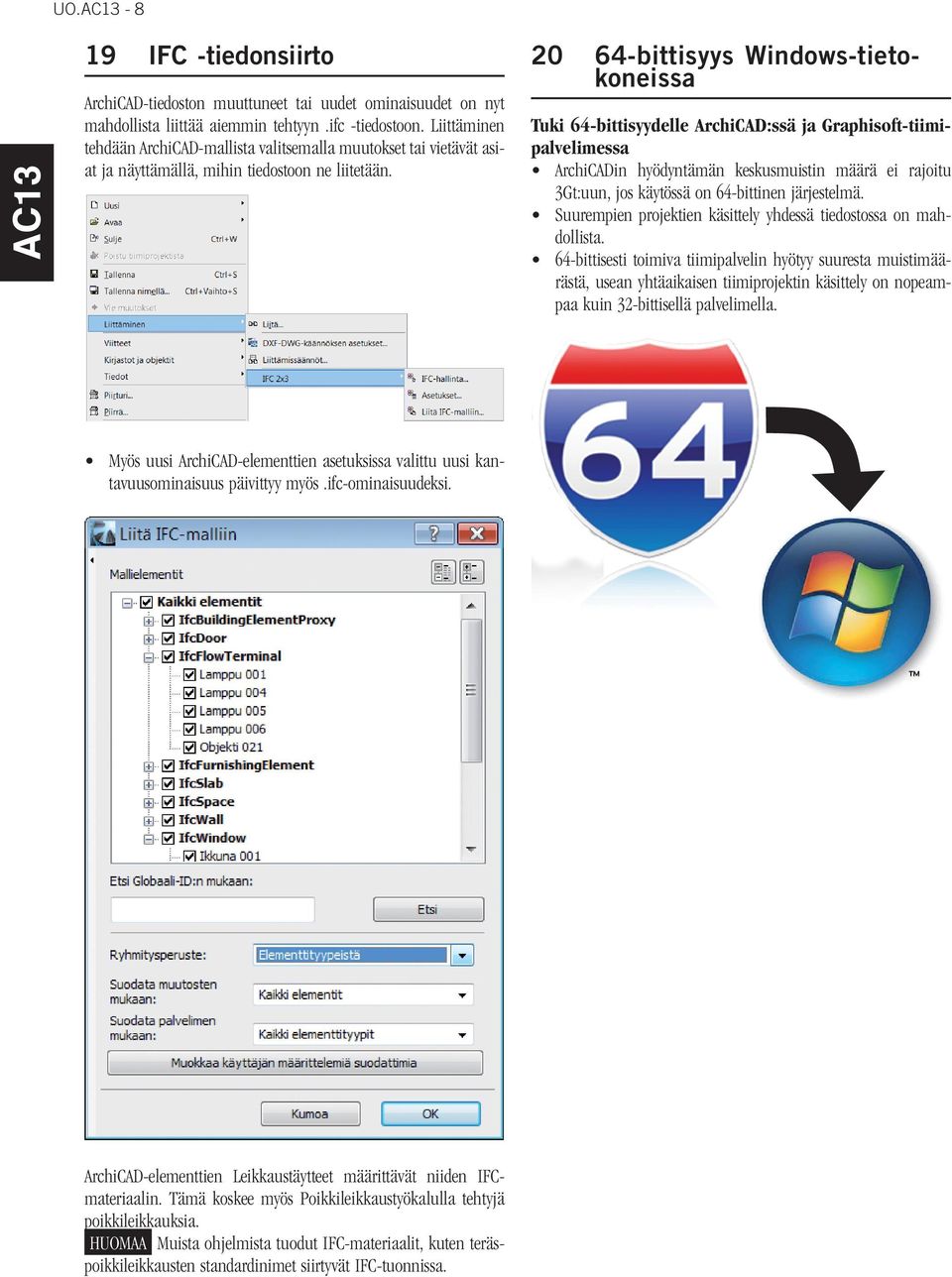

8 UO IFC -tiedonsiirto ArchiCAD-tiedoston muuttuneet tai uudet ominaisuudet on nyt mahdollista liittää aiemmin tehtyyn.ifc -tiedostoon. Liittäminen tehdään ArchiCAD-mallista valitsemalla muutokset tai vietävät asiat ja näyttämällä, mihin tiedostoon ne liitetään bittisyys Windows-tietokoneissa Tuki 64-bittisyydelle ArchiCAD:ssä ja Graphisoft-tiimipalvelimessa ArchiCADin hyödyntämän keskusmuistin määrä ei rajoitu 3Gt:uun, jos käytössä on 64-bittinen järjestelmä. Suurempien projektien käsittely yhdessä tiedostossa on mahdollista. 64-bittisesti toimiva tiimipalvelin hyötyy suuresta muistimäärästä, usean yhtäaikaisen tiimiprojektin käsittely on nopeampaa kuin 32-bittisellä palvelimella. Myös uusi ArchiCAD-elementtien asetuksissa valittu uusi kantavuusominaisuus päivittyy myös.ifc-ominaisuudeksi. ArchiCAD-elementtien Leikkaustäytteet määrittävät niiden IFCmateriaalin. Tämä koskee myös Poikkileikkaustyökalulla tehtyjä poikkileikkauksia. HUOMAA Muista ohjelmista tuodut IFC-materiaalit, kuten teräspoikkileikkausten standardinimet siirtyvät IFC-tuonnissa.
