1 ArchiCAD 12 YS. - 1 IFC- DXF ja tiedonsiirto Tässä vihossa käsitellään IFC-sekä DXF/-tiedostojen tuontia ArchiCADiin muista ohjelmistoista sekä tiedostojen vientiä ArchiCADistä muihin ohjelmistoihin. ArchiCAD pyrkii tukemaan erilaisia tiedostomuotoja, ja tukemaan yhteistyötä muita CAD-ohjelmia käyttävien konsulttien kanssa. Avoimet standardit, kuten uusin ja älykkäin IFC sekä myös ISO-standardoitu DXF ovat ensisijaisia, mutta myös AutoDESKin -muotoa tuetaan. Tasopiirustukset siirretään tällä hetkellä pääasiassa DXF- tai tiedostoina. DXF-tiedostomuoto (drawing interchange format) on AutoDeskin kehittämä ISO-standardoitu tiedonsiirtoformaatti, jota käytetään yleisesti eri CAD-ohjelmistojen väliseen tiedonsiirtoon. DXF-standardi pohjautuu tiedostojen sisällön välittämiseen viivoina, kaarina ja teksteinä. -tiedostomuoto on AutoCADin käyttämä oma tallennusmuoto ja se on nykyisin lähes syrjäyttänyt DXF-formaatin tiedonsiirrossa. Lähes kaikissa laajalti käytetyissä CAD-ohjelmistoissa on tuki sekä IFC-, DXF- että -formaatille. ArchiCAD käyttää useiden muiden valmistajien CAD-ohjelmien tavoin Open Design Alliancen tuottamaa kääntäjää. Open Design Alliance on suurin AutoDeskin ulkopuolinen -sisältöä käsittelevä yritys. IFC-tiedosto on kansainvälisen International Alliance for Interoperabilityn kehittämä avoin ISO-standardoitu (16739) XMLpohjainen tiedostomuoto. Tiedoston lyhenne tulee sanoista Industry Foundation Classes, joka erittäin vapaasti suomennettuna tarkoittaa rakennuselementtien ja objektien luokittelujärjestelmää. Tavoitteena on saavuttaa olio -pohjainen, ohjelmistojen välinen objekti ja parametriyhteensopivuus rakennusten suunnittelussa ja ylläpidossa. Tämä nostaa tiedonsiirron tason piirustuksiin nähden seuraavaan sukupolveen. Koska tilaajat voivat tämän avulla edellyttää mallipohjaista suunnittelua, voi tilannetta verrata CADohjelmien tuloon. IFC Sertifioiduilla ohjelmistoilla on oikeus logon käyttöön markkinoinnissa. 1 Yleistä DXF/-käännöksestä Tässä yhteydessä piirustuksella tarkoitetaan DXF- tai -muodossa olevaa piirustusta. ArchiCADin DXF/ -käännökset perustuvat DXF/-laajennukseen, joka on asennettuna ArchiCADlaajennukset-kansioon. DXF/-laajennuksen avulla: tallennetaan pohjapiirustukset, leikkaukset, detaljit, 3D-mallit ja kuvat DXF/-muodossa avataan AutoCAD-piirustuksia ArchiCAD-projektina tai kirjastoobjekteina liitetään AutoCAD-piirustuksia ArchiCAD-projektiin (pohjaan, leikkauksiin ja julkisivuihin) sijoitetaan AutoCAD-piirustuksia plansseille tai mallinäkymiin ArchiCAD-piirustuksiksi tuodaan AutoCAD-piirustuksia XREF-tiedostoina projektiin tuodaan AutoCAD-tiedoston Blockit kirjastoksi tallennetaan planssin sisältö AutoCAD-muotoihin tehdään uusia kääntäjiä, joilla saadaan vaikutettua tarkemmin eri elementtien ja toimintojen käännössäätöihin. 1.1 DXF/-tiedoston tuonti AutoCAD-piirustuksia avataan joko piirustuksina, plansseina tai objekteina. Muunnosasetukset tallennetaan erilliseen (XML) tiedostoon, jota kutsutaan kääntäjäksi. Mikäli tiedosto vain avataan, on käytössä oletuskääntäjä. Oletuskääntäjä toimii yleisimmissä tilanteissa. On tärkeää tiedostaa, että ArchiCADin ja AutoCADin teknisten erojen vuoksi jossain tilanteissa kääntäjän asetuksia täytyy muuttaa. Muutokset tehdään asetuksissa. Tietoa ohjelmien sertifioinnista ja IFC-tuen omaavista ohjelmista löytyy esimerkiksi: Commercial_Software Huomaa Mikäli siirretään pelkkää kertakäyttöistä piirustustietoa, käy siirtoon mikä tahansa tiedostomuoto, jos vastaanottajan tarve on vain lukea tai tulostaa tiedostoa. Tähän käy hyvin esimerkiksi PDF-tiedostomuoto. Kannattaa muistaa, että yksittäinen piirustus on aina jotain käyttötapausta varten tehty kompromissi, jossa jotain olennaista saattaa jäädä huomioimatta tai saamatta. Älykkäin tiedonsiirto tapahtuu tämän vuoksi kattavimmin aina tietomallipohjaisesti.

2 YS. - 2 Tämä ikkuna on käytössä kun valitaan asetukset: Tallennettaessa, avattaessa, liitettäessä tai liitettäessä XREFtiedostoa Suoraan kohdasta Arkisto Liittäminen DXF/-kääntäjän asetukset... Avattaessa DXF/-tiedostoa objektina tai kirjastoksi kohdasta Arkisto Kirjastot ja objektit Avaa objekti. Kääntäjän asetuksia voi muuttaa aina, kun asetukset ovat esillä. Huomaa Tiimityön käyttäjille: Yhteisten kääntäjien käyttö varmistaa, että käännösten lopputulos on yhtenevä. On siis suositeltavaa, että projektin yhteiset kääntäjät sijoitetaan (ja käytetään palvelimelta) esimerkiksi projektin kansiosta. Tällöin niiden käyttöön saamiseksi tiimin jäsenten täytyy hakea ne käyttöön palvelimelta Avaus Vedä ja Pudota -menetelmällä AutoCAD-piirustuksia tuodaan ArchiCAD-projektiin myös tiedostonhallintaikkunasta vetämällä. Näin -tiedoston sisällöstä tulee projektiin vain 2D, 3D-tietoa ei tuoda. Mikäli useita tiedostoja vedetään yhtäaikaisesti, käännetään niistä vain yksi. Suositeltavaa on siis tuoda yksi kerrallaan. Tapauksia on useita: Mikäli DXF/-tiedosto vedetään ArchiCADin ohjelmaikkunan (sininen palkki), tai ArchiCAD-ikonin (sama kuin MacOSX alias) päälle, avataan tiedosto ArchiCAD-projektina. Mikäli DXF/-tiedosto vedetään pohja-, leikkaus-, julkisivu-, seinäkuva-, detalji-, työpiirustukseen tai 3D-työkuvaan, liitetään geometria Piirustuksena auki olevaan ArchiCADprojektiin. Vedettäessä DXF/-tiedosto hiiren vasemmalla painikkeella, tehdään käännös valittuna olevan kääntäjän asetusten mukaisilla säädöillä. Jos Järjestely-valikon DXF/-käännöksen asetukset -ikkunassa on valittuna Sisäänrakennettu oletuskääntäjä, tehdään käännös Sisäänrakennetun oletuskääntäjän asetuksilla. Mikäli DXF/-tiedosto vedetään hiiren oikealla painikkeella, avataan Piirustuksen sijoitus -ikkuna, josta säädetään käännös- ja sijoitusasetukset. Vedettäessä tiedosto planssille, se sijoittuu sinne piirustuksena Salasanasuojattujen tiedostojen avaaminen AutoCAD 2004 ja uudemmissa on mahdollista suojata tiedostoja salasanoilla. Tällä hetkellä MacOS -koneissa ei ole mahdollista avata salasanasuojattuja tiedostoja, koska käyttöjärjestelmä ei tue suojausmekanismia. Mikäli tälläinen tiedosto yritetään avata, tulee aiheesta esiin ilmoitus. Windows-käyttöjärjestelmä saattaa tukea salasanasuojausta, jolloin tiedoston salasanan syöttämällä sen käyttö on mahdollista. XREF-tiedostoina tuoduille tiedostoille salasana kysytään ensimmäisellä kerralla. 1.2 DXF/-tiedoston vienti ArchiCAD-projekti on mahdollista tallentaa AutoCAD-piirustuksiksi usealla eri tavalla tilanteesta ja tarpeista riippuen. Jokainen pohjapiirustus, leikkaus, julkisivu, 3D-mallit ja niin edelleen on tallennettavissa suoraan ArchiCAD-mallin ikkunoista erillisinä AutoCADpiirustuksina. Luetteloja, Elementti- tai projektitaulukkoja ei voi tallentaa DXF/-muotoihin. Tallenna-ikkunassa annetaan tallenteen nimi, ja sijoituspaikka. Mikäli kääntäjän asetuksia tarvitsee muokata tai halutaan tarkistaa niiden sisältö, valitaan asetukset. Kääntäjän Tiedot-välilehdelle on kirjoitettu lyhyt ohje selittämään sen käyttötarkoitusta. Liitä Attribuutit (tasot, viivatyypit, täytetyypit) + Luodaan tuonnin yhteydessä Kolme erilaista tapaa hyödyntää -tiedostoja XREF + Luodaan tuonnin yhteydessä Luotujen attribuuttien poisto Poistettava yksitellen Poistettaessa XREF irrottamalla, attribuutit voidaan poistaa Sijoita piirustuksena - Ei attribuutteja - Ei attribuutteja /DXF-tasojen piilottaminen Tiedoston sijoittaminen malli-ikkunaan Tiedoston sijoittaminen planssille Tiedoston omat kynäasetukset Elementteihin voidaan tarttua Tiedoston koon muuttaminen Tiedoston sisällyttäminen ja projektiin tallentaminen + Tiedostosta tulee automaattisesti + Käytä + Sido-komentoa Käytä osa pro- jektia XREF- valintaikkunassa toa. Räjäytä-komen-

3 YS. - 3 Kääntäjät-kohdassa on lista käytettävissä olevista kääntäjistä. Projekti- ja Yhteistyökumppanit -kohtiin kirjoitetaan tarvittaessa lisätietoja kääntäjälle. Näitä kohtia voi muokata kaksoisosoittamalla kenttää. Tila-kohdassa ohjelma kertoo, onko kääntäjä muokattavissa. Oletuskääntäjän tila on lukittu, joten sitä ei voi muokata. Tilakohdassa kuvataan, onko kääntäjä lukittu, muokattu (tähti * ) tai kadonnut. Uusi kääntäjä luodaan osoittamalla Luo uusi kääntäjä -painiketta. Uusi kääntäjä saa tällöin samat asetukset kuin oletuskääntäjä. Valitsemalla Monista-painike kopioidaan olemassa oleva kääntäjä ja muokataan kopio halutuille asetuksille. Pyyhi-painiketta osoittamalla tuhotaan valittu kääntäjä. Huomaa Tällöin tuhotaan myös kovalevylle tallennettu ko. kääntäjän xml-tiedosto. Hae kääntäjää -painikkeella haetaan esimerkiksi palvelimelta valmis kääntäjä käytettäväksi tai muokattavaksi. Suositeltava tapa on käyttää esimerkiksi palvelimelle valmiiksi tallennettuja kääntäjiä eri yhteistyökumppaneille. Tiedot-kohtaan on mahdollista kirjoittaa tarkempi kuvaus tallennetusta kääntäjästä. Sijainti-kohdassa näytetään valitun kääntäjän hakemistopolku. 2.1 Piirtoyksikkö Piirtoyksikkö-kohdassa säädetään, miten piirtoyksiköt skaalataan tehtäessä DXF/-käännös. Useissa tapauksissa on kuitenkin tehokkaampaa luoda julkaisusarjoja, joita tallennetaan yhdeksi tai useammaksi AutoCAD -piirustukseksi. Näin Julkaisusarjassa oleva näkymä muistaa tallennusasetuksensa jatkossa. 2 DXF/-käännöksen asetukset Sekä DXF/-tiedoston kirjoittamista että lukemista säädetään XML-muodossa olevan asetustiedoston avulla. Kääntäjä on erillinen tiedosto, joka on mahdollista siirtää koneelta toiselle. Käännösten asetuksia muutetaan Arkisto-Liittäminen-valikon / DXF-käännöksen asetukset -keskusteluikkunassa. Aseta skaalauskerroin tekstille ja nuolenpäille -kohdassa säädetään tekstien ja nuolenpäiden skaalautuminen. Aseta skaalauskerroin erikseen joka muunnokselle -valinnalla ArchiCAD kysyy käytettävän mittakaavan aina, kun DXF/-tiedosto avataan ArchiCAD-ohjelmassa. Käytä vakiokerrointa kaikille muunnoksille -valinnalla skaalauskerrointa ei kysytä käännöksen yhteydessä. Kerroin pysyy samana kaikilla käännöksillä. Käytä aina aktiivisen ArchiCAD-ikkunan mittakaavaa -valinnalla mittakaava asetetaan aktiivisen ikkunan mukaan. Samaa menetelmää on käytetty ArchiCADin versiosta 8.1 asti. 2.2 Avausasetukset Avausasetukset-kohdassa säädetään parametreja, jotka liittyvät tiedoston avaukseen tuotaessa DXF/-tiedosto ArchiCADiin. Avaus pohjapiirustuksena -kohdan Muunna AutoCAD-blokit -valinnoilla säädetään, muunnetaanko AutoCAD-piirustuksen symbolit (block) 2D-elementeiksi, ryhmitetyiksi 2D-elementeiksi vai ArchiCADin objekteiksi. 3D-tieto luoduissa kirjasto-objekteissa -kohdassa valitaan, sisältävätkö objektit 3D-tietoa vai ei. Muunna mitat -kohdassa asetetaan tapa, jolla mitat muunnetaan ArchiCAD-elementeiksi. Mitat muunnetaan viivoiksi ja teksteiksi, yksittäisiksi mitoiksi tai ketjumitoiksi. Mikäli Käytä dynaamisia mittoja, jos mahdollista -valinta on kytkettynä, mitat siirtyvät assosiatiivisina eli geometriaan kytkettynä. AutoCAD versiossa mitat ovat vielä ns. puoliassosiatiivisia, versiosta 2002 lähtien mitat voivat olla täysin assosiatiivisia, kuten ArchiCADissä.

4 YS. - 4 Avaa AutoCADin rasteriblokit -valinnan ollessa kytkettynä muunnetaan AutoCAD-täytteet (Hatch) ArchiCADin täytteeksi. Tämä valinta toimii, mikäli AutoCAD-piirustus on tehty AutoCADin versiolla 14 tai uudemmalla. Valinta antaa myös mahdollisuuden tuoda valmiita täytteitä ArchiCADiin AutoCAD-piirustuksen kautta. Muunna kuvien muoto -kohdassa valitaan, säilytetäänkö AutoCAD-piirustuksessa olevan rasterikuvan (Bitmap) alkuperäinen tiedostomuoto, vai muunnetaanko rasterikuvat johonkin muuhun ArchiCADin tukemaan tiedostomuotoon. Avaa kirjasto-objekteina -kohdassa käsitellään kolmiuloitteisen DXF/-tiedoston tuontia ArchiCAD-objektiksi. Jos valitaan binäärimuodossa, objekti on kooltaan pieni ja nopea. Mikäli valitaan GDL-ohjelmana, säilytetään objektin muokattavuus. Edelliset säädöt koskevat -tiedoston sisällä olevia 3D-ominaisuuksia sisältäviä elementtejä. VINKKI Yksittäisiä 3D--muotoisia kappaleita tuodaan myös kohdasta Arkisto Kirjastot ja objektit Avaa objekti. Objektin tiedostotyypiksi valitaan tai DXF. Näin tiedoston sisällöstä syntyvässä objektissa on mukana 3D-tieto. ArchiCAD 12 tukee niin sanottujen ACIS kappaleiden eli SOLID, REGION ja BODY sisältöjen tuomista objekteina. 2.3 Tallennusasetukset Tiedostomuodoksi valitaan AutoCAD 2000, 2004 tai AutoCAD Vanhempia DXF/-versioita ei tueta. AutoCAD 2004 ja ohjelmat käyttävät samaa DXF/-muotoa. ArchiCAD tukee uusintakin eli AutoCAD versiota. Vanhemmat AutoCADin versiot AutoCAD 2000, 2000i ja 2002 käyttävät kaikki samaa (2000) DXF/-muotoa. paperitilaan. Piirustukset rajataan samalla tavalla kuin Planssilla. Valinnalla Model Space rajatulla piirustussisällöllä elementit sijoitetaan mallitilaan (Model Space) siten, että kukin piirustus on symbolina ja nimiön tiedot viivoina ja tekstielementteinä. Paperitilaan luodaan Layout, jonka nimi on sama kuin planssilla. Valinta Paper Space täydellä piirustussisällöllä toimii kuten ensimmäinen vaihtoehto, mutta piirustukset tuodaan täydellisinä ilman rajauksia. Piirustuksen sijoitus -kohdassa säädetään, sijoitetaanko piirustukset tiedoston mukaan vai linkitettyinä XREF-tiedostoina. Valinta on aktiivinen vain, jos planssi tallennetaan paperitilaan sisältäen näkymät rajatulla tai koko sisällöllä. Pohjan tallennus -kohdassa säädetään, miten ArchiCAD-elementtejä käsitellään käännöksessä. Muunna monimutkaiset elementit blokeiksi -valinnalla muunnetaan esimerkiksi seinät symboleiksi (Block). Pilko monimutkaiset elementit -valinta muuntaa esimerkiksi seinät viivoiksi, kaariksi ja täytteiksi. Valmistele tiedosto AutoCAD-tuontiin -valinnalla tallennetaan -tiedoston mukana tieto ArchiCAD-elementeistä. tiedosto palautetaan Arkisto-valikon Liitä...-käskyllä takaisin samaan ArchiCAD-projektiin siten, että elementit säilyvät aitoina, muokattavina ArchiCAD-elementteinä, ja päällekkäisiä elementtejä ei synny. Tämä niin sanottu SmartMerge on tapa siirtää ja liittää tietoa ArchiCADin ja AutoCADin välillä. Menetelmän avulla voi muun muassa toimia siten, että ArchiCADkäyttäjä tallentaa -tiedoston Valmistele tiedosto AutoCADtuontiin -asetuksella. AutoCAD-käyttäjä tekee muutoksia -tiedostoon esimerkiksi poistamalla, kopioimalla, peilaamalla jne. Samaan aikaan ArchiCAD-käyttäjä tekee muutoksia alkuperäiseen ArchiCAD-projektiin. -tiedostoon tehdyt muutokset tuodaan takaisin Arkisto-valikon Liitä -käskyllä. Tuontia säädetään DXF/-liittäminen-ikkunassa. Liittämisasetukset määritellään Järjestely-valikon kohdassa Smart Merge-asetukset, MCF-tiedostoissa, joissa asetetaan säännöt, miten eri tavoilla käsiteltyä geometriaa liitetään ArchiCADprojektiin. AutoCAD-piirustukseen liitettävien bittikartta eli rasterikuvien tiedostomuoto valitaan Muunna kuvien muoto -kohdasta. Tässä voidaan säilyttää kuvien alkuperäinen muoto, tai valita jokin muu rasterimuoto. Suositeltavaa on käyttää AutoCADin tukemia muotoja kytkemällä Pakota AutoCADin kuvamuotoihin -valinta päälle. Mallitiedosto-kohtaan on mahdollista valita AutoCAD-piirustus, jossa on sellaisia asetuksia, joita ArchiCAD-piirustus ei voi sisältää. Tällainen asetus voi olla esimerkiksi tason (Layer) väri ja viivatyyppi. Muunnoksessa AutoCAD-piirustuksesta haetaan tarvittavat asetukset ja liitetään ne käännettyyn tiedostoon. Itse aputiedostoa ei tarvitse avata käännöksen aikana. Tallenna elementit paikkaan -kohdassa valitaan, tallennetaanko piirustus mallitilaan vai paperitilaan. Elementit voi myös ohjata mallitiedostossa olevien asetusten mukaisesti valitsemalla Mallitiedostossa määritelty tila. Tallennettaessa Planssilta DXF/-tiedosto, säädetään Tallenna planssi ja Piirustuksen sijoitus -kohdista, miten planssi ja sillä sijaitsevat piirustukset tallennetaan AutoCADin malli- tai paperitilaan. Valinnalla Paperitila rajatulla piirustussisällöllä elementit sijoitetaan paperitilaan (Layoutin nimi AutoCADissä sama kuin Planssin nimi). Kukin piirustus sijoitetaan symbolina (Block) Tallenna vyöhykkeet -kohdassa valitaan, tallennetaanko vyöhykkeiden leima ja täyte vai pelkästään leima. 3D-tiedon tallennus -kohdan valinnalla Jätä monikulmioiden reunat pois pintojen reunaviivoja ei tallenneta. Tämä on hyödyllinen valinta siirroissa joihinkin visualisointiohjelmiin. Käytä yksinkertaistettua tietorakennetta -valinta pilkkoo seinät ja muut elementit yksinkertaisiksi pinnoiksi.

5 YS Attribuutit Käännöstä hallitaan viiden attribuutin avulla: Tasot, Kynät ja värit, Viivatyypit, Täytteet ja Kirjasimet. Kuhunkin attribuuttiin liittyy menetelmäsäätö ja sekä niin sanottu vastaavuustaulukko, jonka avulla säädetään ArchiCADin ja AutoCADin objektien vastaavuudet. Vastaavuus- tai muunnostaulukoita noudatetaan ensisijaisesti käännöksessä. Esimerkiksi tehtäessä käännös tasonimien mukaan Tasot tasoiksi-muunnostaulukolla, ohitetaan suorat tasonimien käännökset Tasot Tasot-ryhmän Menetelmät-kohdassa määritellään, miten tasot luodaan käännöstiedostoon Kynien mukaan nimetyt tasot Kynien mukaan nimetyt tasot -kohdassa luodaan muunnostaulukko ArchiCADin piirtokynän ja DXF/-tason välille, toisin sanoen asetetaan piirtokynää vastaava tasonimi. Menetelmäksi on tällöin täytynyt valita kyniin pohjautuva tapa. Esimerkkikuvassa on purettavat ovet piirretty kynällä 11, jolloin ne käännöksessä sijoitetaan tasolle Purettavat ovet Menetelmät Valinnalla ArchiCAD-tasot tasokäännös tehdään ArchiCADin tasojen mukaan tai Tasot tasoiksi -muunnostaulukon mukaan. Valinnalla Kynien numeroista tasot luodaan ArchiCADissä käytettyjen kynien mukaan. Kaikki samalla kynällä luodut elementit sijoitetaan samalle tasolle. Tasokäännöstä ohjataan lisäksi Kynät tasoiksi -muunnostaulukon avulla. Valinnalla Elementtityypeistä tasot luodaan ArchiCADissä käytettyjen elementtien mukaan, esim. seinät, ikkunat, mitat jne. Valinnalla ArchiCAD-tasot. Kynät tasoiksi -muunnoksella, tasot luodaan ensinnäkin suoraan tasojen mukaan, mutta lisäksi noudatetaan Kynät tasoiksi -muunnostaulukkoa. Elementtien tallennus -kohdassa määritellään, tallennetaanko kaikilta tasoilta vai ainoastaan näkyviltä tasoilta. Kaikilta tasoilta -valinnalla tallennetaan siis myös kätkettyjen tasojen sisällöt. Mikäli taso on lukittu, tieto siirretään käännöksessä. Oma taso -kohdassa säädetään erikseen, mille tasoille siirretään ikkunat, ovet, piirtotäytteet, 2D-täytteet, leikkaustäytteet ja rakennekerrosten erotinviivat. Piirtotäytteet ovat ArchiCADin täyte-työkalulla tehtyjä täytteitä, 2D-täytteet esimerkiksi laattojen pintaan pohjakuvassa asetettuja täytteitä ja leikkaustäytteet rakennetyyppeihin liitetyjä täytteitä pohja- ja leikkauspiirustuksissa. Ikkunoille ja oville annetaan lisäksi koodilla %s lisätieto. Jos esimerkiksi ovi on sijoitettu seinään, joka on Ulkoseinät-tasolla ja taulukkoon on Oville-kohtaan säädetty ovet_%s, muodostetaan käännöksessä taso ovet_ulkoseinät ja ovi sijoitetaan sille Tasonnimien muunnos Tasonnimien muunnos -kohdassa luodaan muunnostaulukko, jossa määritellään ArchiCADin ja AutoCADin tasojen vastaavuudet. Muunnostaulukko toimii yhdessä esimerkiksi Menetelmät-kohdan ArchiCAD tasoista -valinnan kanssa. Tasot käännetään muunnostaulukon mukaisesti. Ne tasot, joille ei muunnosnimeä ole annettu, käännetään alkuperäisen tasonimen mukaan. Muokatut tasot -kohdassa on mahdollista ohjata ikkunoiden ja ovien litteroille erilliset tasot Kynät ja värit Kynät ja Värit-ryhmän Menetelmät-kohdassa määritellään, miten kynät ja värit luodaan käännöstiedostoon Menetelmät Parhaiten sopiva AutoCAD väri -valinnalla piirtokynän numero säilyy samana myös käännöstiedostossa. Tällöin väri voi muuttua käännöksessä. RGB-väri ellei täysin vastaavaa AutoCAD väriä ole -valinnalla kynien käyttäytyminen riippuu siitä, avataanko vai suljetaanko AutoCAD-piirustus. Avattaessa AutoCAD-piirustus, sovitetaan kynäpaletti ArchiCADissä AutoCADin väreihin. Kynänumerot säilyvät samoina kuin AutoCADissä. Tallennettaessa ArchiCADistä värit sovitetaan RGB-värijärjestelmän mukaan lähimpään vastaavaan AutoCADin väriin. Mikäli DXF-käännöksessä käytetään 2004-muotoa, on tämä valinta suositeltavin, koska ja 2005-versioissa AutoCAD tukee True Color -värijärjestelmää. Käytetään muunnostaulukkoa -valinnalla noudatetaan Kynät väreiksi -muunnostaulukkoa. Niillä kynillä, joille ei ole annettu vastaavuutta taulukkoon, säilytetään alkuperäinen kynän numero. Muunnostaulukossa ArchiCAD-kynälle asetetaan AutoCAD-väri ja kynän leveys.

6 YS. - 6 Aseta kaikkien elementtien väri BYLAYER -valinta tarkoittaa, että elementti saa värinsä AutoCADin tason värin mukaan. Tällaista tason ominaisuutta ei ArchiCAD-ohjelmassa ole, vaan asia säädetään muilla asetuksilla. Tason ominaisuus toimii AutoCADohjelmassa siten, että vaihdettaessa tason väriä, muuttuvat kaikki kyseisellä tasolla olevien elementtien värit. BYLAYER-asetuksen käyttö on suositeltavaa sellaisissa tilanteissa, jolloin AutoCADpiirustuksen värejä on voitava helposti muuttaa esimerkiksi tulostusta varten. AutoCAD-ohjelmassa viivan tulostusleveys määräytyy pääsääntöisesti viivan värin mukaan. Aseta kaikkien elementtien viivatyyppi BYLAYER -valinnalla asetetaan elementin viivatyyppi AutoCADin kuvatason viivatyypin mukaan. Tällöin AutoCAD-käyttäjä voi säätää elementtien viivatyyppejä vaihtamalla kuvatason viivatyyppiä. Sellaiset viivatyypit, jotka sisältävät AutoCADissä niin sanottuja Shapeobjekteja, voidaan myös siirtää ArchiCADistä AutoCADiin. Tällaisia viivatyyppejä ArchiCADissä ovat esimerkiksi Kaariviiva ja Aaltoviiva. Mikäli tällainen viivatyyppi halutaan näkyvän oikein AutoCADissä, täytyy DXF/-tiedoston lisäksi siirtää ArchiCADin tallentama SHX-tiedosto, joka sisältää viivatyypin kuvauksen. SHX-tiedosto nimetään automaattisesti siten, että -tiedoston nimen perään lisätään merkki 1. Jos esimerkiksi -tiedoston nimi on pohjapiirustus. dwg, shape-tiedoston nimi on pohjapiirustus1.shx. Jos Säilytä olemassaolevat viivatyypit avoimella -valinta on kytketty päälle, ArchiCADissä säilytetään olemassa olevat viivatyypit sekä tuodaan lisäksi DXF/-tiedostossa olevat viivatyypit ArchiCADiin. Jos avoinna olevassa ArchiCAD-projektissa on samoja viivatyyppejä kuin tuodussa DXF/-tiedostossa, säilytetään alkuperäiset ArchiCADin viivatyypit. Mikäli valinta ei ole kytketty päälle, tuodaan kaikki DXF/-tiedostossa olevat viivatyypit ja poistetaan ArchiCADissä olevat viivatyypit. LTScale arvo tallennettavassa tiedostossa tallentaa viivatyyppeihin kertoimen, jonka avulla niitä voi AutoCADissä suurentaa tai pienentää. Tämä vaikuttaa esimerkiksi katkoviivojen näkymiseen oikein eri mittakaavaisissa kuvissa Viivatyypit viivatyypeiksi Viivatyypit Viivatyypit-ryhmän Menetelmät-kohdassa määritellään, miten viivatyypit luodaan käännöstiedostoon Menetelmät Viivatyypit viivatyypeiksi -kohdassa luodaan vastaavuustaulukko ArchiCADin ja AutoCADin viivatyyppien välille. Mikäli Aseta kaikkien elementtien viivatyyppi BYLAYER -valinta on päällä, ei taulukon asetuksia käytetä Täytteet Täytteet-kohdan Vie kaikki täytteet sellaisenaan -asetus luo ArchiCAD-täytteiden vastineet AutoCADiin. Vie kaikki täytteet SO- LIDina -asetus muuntaa ArchiCADin täytteet yhtenäisiksi täytteik-

7 YS. - 7 si, joita kutsutaan AutoCADissä SOLID-täytteeksi (Solid Hatch). Vie symboli täytteet SOLIDina -asetus muuntaa ArchiCADin kuviotäytteet yhtenäisiksi täytteiksi. Vie täytteen tausta erillisinä rastereina -valinnan ollessa kytkettynä täytteiden taustavärit tallennetaan erillisinä SOLIDtäytteinä DXF/-tiedostoon. Tällä saadaan aikaan paras ulkoasuvastaavuus ArchiCADin kanssa. Käytä täytteiden muunnostaulukkoa -valinnan ollessa kytkettynä käytetään täytteiden vastaavuuksia taulukon mukaan Kirjasimet Siivoa kaikki käyttämättömät attribuutit poistaa kaikki mallitiedostosta tulevat käyttämättömät attribuutit. Normaalisti jos käytetään -mallitiedostoa, kaikki mallitiedoston attribuutit tallennetaan oletuksena mukaan tiedostoihin, oli attribuutteja käytetty tai ei. Huomaa ArchiCAD-projektin käyttämättömät attribuutit poistetaan automaattisesti Merkit Merkkien muunnostaulukkoa tarvitaan silloin, kun siirretään tiedostoja Windows- ja Macintosh OS -ympäristöjen välillä esimerkiksi siten, että ArchiCAD toimii Macintosh OS -ympäristössä ja AutoCAD Windows-ympäristössä. Mikäli ArchiCADiä ja toisaalta AutoCADiä käyttävillä koneilla on eri kansallisuusasetukset, kirjasinten muunnostiedostoa käytetään merkkien muunnokseen. Kirjasimet-kohdassa luodaan kirjasinten muunnostaulukko. Jos siirto tehdään ArchiCADistä AutoCADiin, luodaan ArchiCADin kirjasimista tekstityylejä (Text Style) AutoCADissä. Tekstityyli saa ominaisuutensa ArchiCADin tekstiasetuksista sisältäen muun muassa kirjasimen ja kallistuskulman. 2.5 Muuta Muuta Muuta -kohdan Kirjasinmuunnostiedosto tarkoittaa muunnostiedostoa, jossa kuvataan kirjasinten nimien vastaavuudet. 2.6 Muut toiminnot Avaa lisät Avaa lisät -kohta käsittää laajennuksia, jotka ladataan käyttöön automaattisesti. Kytkemällä valintaväkänen päälle otetaan kyseinen laajennus käyttöön. Laajennuksiin ei sisälly käsin tehtäviä asetuksia. Päivitä toiminnot -painikkeella luetaan viimeisimmät laajennukset käyttöön. Korvaa puuttuvat kirjasimet -kohdassa asetetaan korvaava kirjasin niille teksteille, joiden kirjasin puuttuu. Tyypillisesti AutoCADpiirustuksissa olevat vektorifontit kuten txt.shx ja simplex.shx puuttuvat ArchiCAD-käyttäjiltä. ArchiCAD kysyy näiden tiedostojen sijaintia avatessaan -tiedostoa, sijainnin näyttämällä niitä käytetään käännöksessä. Kirjoita DXF binäärimuodossa -valinnalla tallennetaan tiedostokooltaan ascii-muotoista DXF-tiedostoa pienempi DXFtiedosto. Suositeltavampaa on käyttää -muotoa, mikäli se on mahdollista. Yleensä näistä DXF on suurempi kooltaan, mutta varmemmin yhteensopiva. Muunna spline-käyrät murtoviivoiksi -valinnalla DXF/tiedostossa olevat spline-käyrät muunnetaan polyline-alkioiksi eli kytketyksi murtoviivaksi. Tätä valintaa käytetään, jos spline-käyrän muunnos ei vastaa alkuperäistä käyrän muotoa.

8 YS Tallenna lisät Tallenna lisät -kohta käsittää laajennuksia, jotka ladataan käyttöön automaattisesti. Kytkemällä valintaväkänen päälle otetaan kyseinen laajennus käyttöön. Laajennuksiin ei sisälly säätöparametreja. Päivitä toiminnot -painikkeella luetaan viimeisimmät laajennukset käyttöön. 2.7 Entity-muunnos Tässä on kerrottu, mitä AutoCAD-termiä vastaavaksi sisällöksi mikäkin ArchiCAD-sisältö muuntuu. Yksinkertaiset ArchiCAD-elementit muunnetaan seuraaviksi AutoCAD Entiteiksi. Apupisteet POINT Viivat (ilman nuolenpäitä) Ympyrät Kaaret (ilman nuolenpäitä) Ellipsit Elliptiset kaaret (ilman nuolenpäitä) Tekstit Täytteet LINE CIRCLE ARC ELLIPSE ELLIPTIC ARC MULTILINE TEXT HATCH Huomaa Täytteet seinissä, pilareissa ja objekteissa käsitellään samalla tavalla. Kuvat IMAGE Mitat (kaikki) DIMENSION Huomaa ArchiCAD- ja AutoCAD-mitoissa on erilaiset ulkoasuasetukset. Mitat näkyvät tästä syystä usein eri tavalla. Mittatekstin sijainti suhteessa mittaviivaan on näkyvin ero. Nuolenpäät tekevät näistä elementeistä (viivoista ja kaarista) Monimutkaisia elementtejä. Monimutkaisella elementillä tarkoitetaan tässä yhteydessä seuraavaa: Mikäli ei valita Pilko monimutkaiset elementit, muodostuu niistä BLOCKeja ja ENTITY-osaan tulee INSERT Seinät: Tallennetaan blockeiksi joiden nimet ovat muotoa WALL_<n>, jossa n on seinän numero. Block sisältää näkyvät reunaviivat, täytteet (katso kohtaa monikulmio täytteet), blockviittaukset ikkunoihin ja oviin sekä liitetty selite (LABEL). Ikkuna ja oviviittauksiin voi sisältyä littera- ja seliteviittaukset mikäli näitä on. Huomaa Kaariseinän reunaviivat eivät ole kaaria, vaan suorista osista koostuvia murtoviivoja. Pilarit: Tallennetaan blockeiksi nimeltä COLUMN_<n> jossa n on pilarin numero. Block sisältää näkyvät reunaviivat, täytteet (katso kohtaa monikulmiotäytteet) ja block-viittaukset liitettyyn selitteeseen (LABEL) Ikkunoista tulee WINDOW_<n> -blockeja, jossa n on ikkunan numero. Ovista tulee DOOR_<n>- blockeja, jossa n on oven numero. Objekteista tulee OBJECT_<n> -blockeja, jossa n on objektin numero. Valoista tulee LIGHT_<n> -blockeja, jossa n on valon numero. Huomaa Ikkunoissa, ovissa, ja objekteissa sekä valoissa (mikäli objektissa ei ole 2D-ohjelmaa) sillä voi olla jopa kahdeksan erilaista ulkoasua riippuen siitä, onko objektia peilattu ja mitä käytä objektin värejä ja käytä objektin viivoja kohdissa on valittu. Yhdestä tälläisestä objektista voi käännöksessä syntyä enintään kahdeksan blockia. Niissä joissa on 2D-ohjelma, voi olla suuri määrä erilaisia ulkoasuja, joista kaikista tulee erillisiä blockeja. Koska useampi kuin yksi voi käyttää samaa detalji-blockia, liitettyjä LA- BELejä ei voi laittaa näiden sisälle. Ne käyttävät block-viittauksia. Laatoista tulee SLAB_<n> -blockeja, jossa n on laatan numero. Blockissa on ääriviiva- ja aukko monikulmiot ja block viittaus selitteeseen. Katoista tulee ROOF_<n> blockeja jossa n on katon numero. Blockissa on ääriviiva- ja aukko-monikulmiot ja block-viittaus selitteeseen. Palkeista tulee BEAM_<n> -blockeja, jossa n on palkin numero. Blockissa on ääriviiva- ja aukko-monikulmiot ja blockviittaus selitteeseen. Pinnoista tulee MESH_<n> -blockeja, jossa n on pinnan numero. Blockissa on ääriviiva- ja aukko-monikulmiot, korkeuslinjat ja block-viittaus selitteeseen. Vyöhykkeistä tulee ZONE_<n> -blockeja, jossa n on vyöhykkeen numero. Blockissa on SOLID fill ja block-viittaus selitteeseen. Huomaa Koska oletusarvoisissa vyöhykkeissä on pastellivärejä, joille AutoCAD väreissä ei ole vastineita, niiden RGB-muutetaan vaaleanharmaiksi. Mikäli halutaan erilainen muunnos, kannattaa valita vyöhykeväreiksi kylläisiä värejä, esimerkiksi punaisia ja keltaisia vyöhykkeen täytteelle ja sinisiä ja mustia leiman väreille. Kameroita ja animaatioreittejä ei siirretä. 2.8 SHX-kirjasinten muunnos DXF/-laajennus tukee AutoCAD-kirjasinten (kuten SHX) muunnosta. Laajennus kysyy näitä muunnoksen aikana. Mikäli näitä ei ole käytössä, syntyy teksteissä muotoiluongelmia, kuten vääriä rivinvaihtoja. On suositeltavaa hankkia AutoCAD-paketin mukana tuleva SHX-fonttitiedostot joltain ohjelman käyttäjältä. Kirjasimet eivät ole tekijänoikeussyistä mukana ArchiCADissä, mutta AutoCAD käyttäjät saavat jakaa niitä. AutoCADin mukana on myös TrueType-versiot kirjasimista. Kirjasimille kannattaa luoda oma kansionsa, josta niitä poimitaan muunnoksen aikana. Kirjasin voidaan myös täten korvata toisella, sisällön kuitenkin muuttuessa. Laajennus oppii muistamaan kirjasinkansion kun se on kerran osoitettu. HUOMAA TrueType kirjasimia voi käyttää suoraan sekä Windowsettä MacOSX-koneissa. (MacOSX-käyttäjien pitää kopioida TrueType fonttitiedostot järjestelmän Library/Font-kansioon)

9 YS. - 9 HUOMAA AutoCAD ei käytä SHX-tiedostoja vain kirjasimina. Monimuotoiset viivatyypit sisältävät SHAPE-muotoja kuvioissaan. Muotoja voi olla piirustuksessa yksinkertaisina symboleina. Erikoisia tilanteita voi syntyä mikäli tälläisen symbolin valitsee kirjasimen asemasta. Mikäli siis ei ole varmuutta millainen SHX tarvitaan, voi sen ohittaa muunnoksessa. Yleensä vinkkejä sisällön laadusta löytyy kirjasimen nimestä. 2.9 Attribuuttien tiivistäminen eli Purge Tallennettaessa ArchiCAD-tiedostoa -muotoon, sisältyy tallenteeseen vain ne ArchiCAD-attribuutit, joita on käytetty projektissa. Tämä automaattinen prosessi pienentää tiedostokokoa. Laajempi attribuuttien tiivistäminen on käytössä Valitun kääntäjän asetuksista kohdasta Muuta. Sen avulla tiivistetään käytetyn -mallitiedoston mukaiset, mutta tiedostossa käyttämättömät attribuutit. 3 XREF-tiedostot Ulkoiset viitetiedostot ovat käyttötavoiltaan samankaltaisia ArchiCADin Viitteiden kanssa. Niiden tiedostomuoto on ArchiCADtiedostojen asemasta joko DXF tai. Ulkoisten tiedostojen käyttö on tapa säästää levytilaa ja työtä, koska samaa sisältöä on mahdollista käyttää ja päivittää moneen paikkaan. Ladatun XREFtiedoston pisteisiin voi tarttua, ja sen sisällön tulostaa. XREF-tiedostoja voi käyttää myös lähde tiedoston sisällä, esimerkiksi toisissa kerroksissa. ArchiCAD näyttää -XREF-tiedostot 2D-näkymissä, ei 3D-ikkunassa. XREF-toimenpiteitä ovat: Sijoita (Attach), sijoittaa XREF-tiedoston Poista (Unload), poistaa XREF-tiedoston sisällön. Tämä toimenpide on pelkkää esimerkiksi pohjassa valitun XREF-tiedoston poistamista laajempi ja mahdollistaa XREF-attribuuttien poistamisen samalla, kun piirustussisältö poistetaan. Päivitä (Reload), lukee tiedoston sisällön uudestaan. Tätä käytetään kun tiedoston päälle on tallennettu uudempi versio ja sisältö päivitetään projektin ollessa auki. Kätke (Detach), on teknisesti sama toimenpide kuin tason kätkeminen. Koko XREF-tiedoston sisältö menee piiloon kerralla. XREF tuodaan uudelleen esiin päivittämällä. Sido (Bind), on räjäytä käskyn vastine. Se liittää XREF-sisällön kiinteäksi osaksi projektia. XREF-valintaikkunassa näkyvät toimenpiteet sekä XREF-tiedon nimi, tila (luettu, irrotettu, päivitetty, poistettu tai sulautettu), koko, tyyppi (koko sisältö tai vain oma sisältö), päivä, sekä kappalemäärä. XREF-tasojen nimet ovat muotoa TIEDOSTON_NIMI TASON NIMI. Tasojen nimet tulevat erikseen tasoasetuksiin, ja niitä piilotetaan suppilo-painikkeen viereisen valikon avulla.

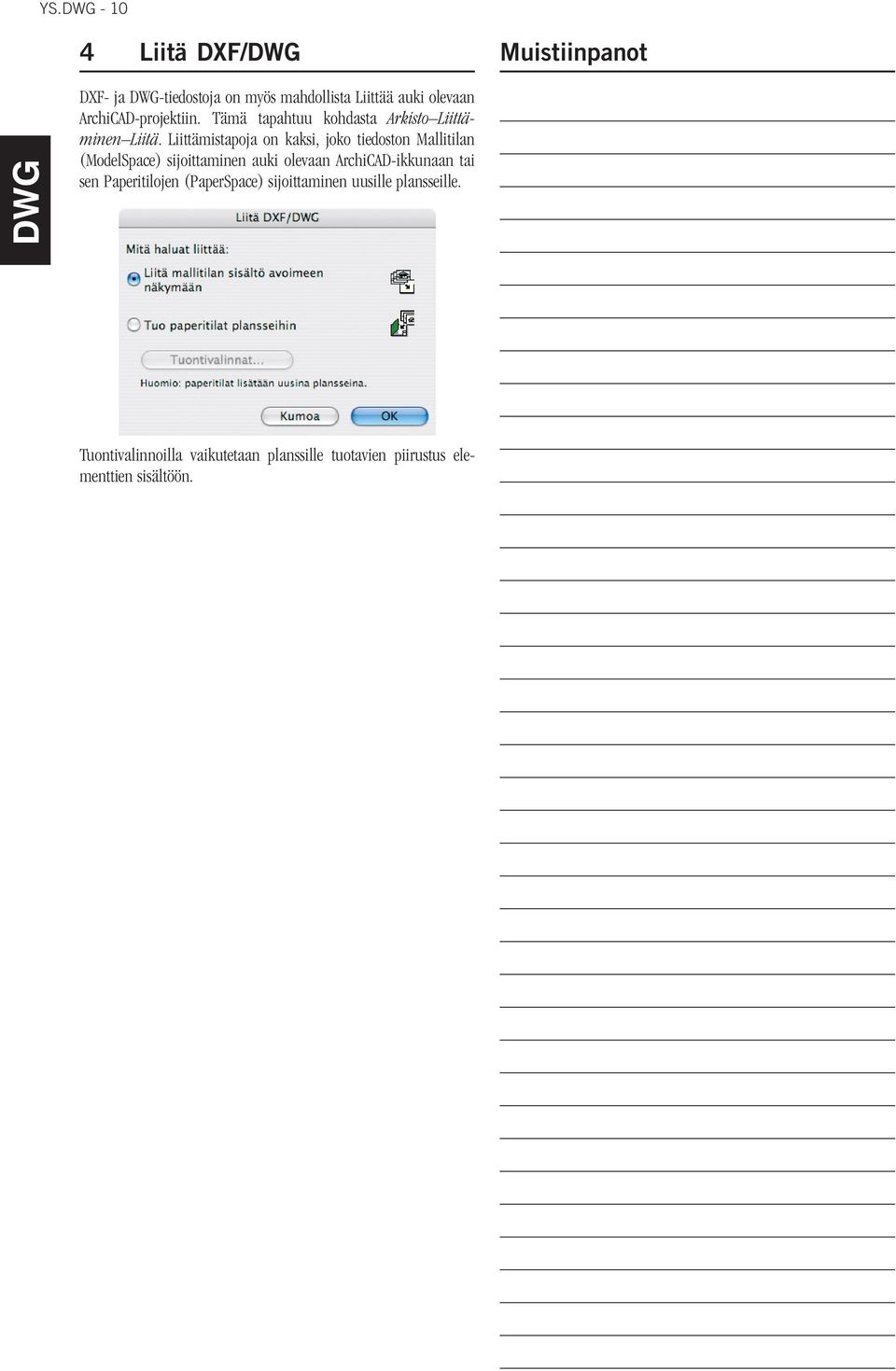

10 YS Liitä DXF/ Muistiinpanot DXF- ja -tiedostoja on myös mahdollista Liittää auki olevaan ArchiCAD-projektiin. Tämä tapahtuu kohdasta Arkisto Liittäminen Liitä. Liittämistapoja on kaksi, joko tiedoston Mallitilan (ModelSpace) sijoittaminen auki olevaan ArchiCAD-ikkunaan tai sen Paperitilojen (PaperSpace) sijoittaminen uusille plansseille. Tuontivalinnoilla vaikutetaan planssille tuotavien piirustus elementtien sisältöön.

11 YS IFC - yleistietoa IFC-siirto mahdollistaa rakennusosapohjaisen tietomallin siirron eri ohjelmien välillä. Kuvan talo on tuotu AllPlan-ohjelmasta. IFC-käännös ArchiCADissä pohjautuu laajennukseen, joka on asennettu ArchiCAD-laajennukset kansioon. IFC-kääntäjän asetuksiin ja puunäkymään pääsee myös kohdasta Arkisto Liittäminen IFC 2x3. IFC-tieto siirtyy joko parametreina tai geometriana tai molempina. Mitä paremmin ohjelmat ovat yhteensopivia, sitä kevyempää tieto on, koska geometriaa tarvii siirtää vähemmän. Käyttäjän on suositeltavaa optimoida asiaa niin sanottuina Tiedonsiirron käyttötapauksina eli tutkia tarkkaan, mitä tietoa halutaan siirtää vastaanottajalle, ja mitkä ohjelmat ovat käytössä. Mikäli siirretään tieto vain parametreina, ovat käytössä ohjelman omat kirjastot ja elementit. Esimerkiksi kun ArchiCAD avaa toisen ohjelman IFC-tiedoston, ja siihen ei ole sisällytetty ikkunoiden ja ovien geometriaa, käytetään alkuperäisten tilalla IFC-ikkunakirjastoa joka sisältyy ArchiCADiin. IFC-objektien ja elementtien määritykset eivät ole täydellisiä, vaan ne kehittyvät vielä pitkään. On todennäköistä, että siirrossa eri ohjelmien välillä jotain tietoa aina hukkuu. Hukkunut määrä on kuitenkin merkittävästi pienempi kuin mitä tapahtuisi vastaavassa piirustussiirrossa. Ennen kaikkea arvokasta työtä säästyy. ArchiCAD-ohjelman objektien mallintamiseen käyttämä GDLkieli on synkronoitu IFC-parametreihin. Eli jo uutta objektia luotaessa on mahdollista valita objektille luokka, jonka pohjalta objektiin siirtyy automaattisesti luokan mukaiset parametrit. Eri ohjelmat tukevat IFC-malleja eri tavoin. Joissain on esimerkiksi vain tallennus tai luku-ominaisuus. Jotkut ohjelmat eivät taas käytä mallin 3D-tietoa, vaan esimerkiksi tekevät laskelmia jo tehtyyn tietoon pohjautuen. ArchiCAD IFC-sisältö on tehty arkkitehtisuunnittelijan oletusarvoille. IFC-tallennusmuoto on yritetty tehdä niin laajaksi, että sillä voidaan siirtää tietoa kaikilta rakennusten suunnittelun konsulttialoilta toisille. Tietomäärä, jota voidaan siirtää on siis moninkertainen siihen nähden, mitä yleensä on tarpeen siirtää. Tästä johtuen olennaisen tiedon valinta ja suodatus on tärkeää.

12 YS IFC-puunäkymä 7.2 Vie Puunäkymä on IFC-tiedoston rakenteen mukainen tapa näyttää projektin sisältämä tieto. Kaikki IFC-mallin sisältö on tutkittavissa ja muokattavissa tätä kautta. Kuvasta on nähtävissä standardoitujen IFC-parametrien laajuus. 7 IFC-tallennus Tallennus IFC-muotoon tapahtuu kohdasta Arkisto Tallenna nimellä. IFC-tallennukseen liittyy paljon asetuksia, jotka läpikäydään vaiheittain. 7.1 Piirtoyksiköt Vie-osassa valitaan, mitä mallista viedään IFC-tiedostoon ja millä tarkkuudella. IFCSite tarkoittaa rakennuksen ympäristöä. Vaihtoehdot ovat; Ei Ympäristöä (jos mallissa ei ole pintoja tai IFC_SITE.GSM objektia), Ilman Geometriaa (ei vie 3D-esitystä), Pinnat (Vie mallin pinnat, joita voi olla useampia, maaston pohjaksi), Ympäristöobjektit (käyttää IFC_SITE.GSM nimisiä objekteja maaston geometriana, nimi täytyy olla kirjoitettu isoilla kirjaimilla), Pinnat ja ympäristöobjektit (käyttää molempia). VINKKI: Laattatyökalulla tehdyn kapa -levymäisen maaston voi näin siirtää IFC-tietona, valitsemalla laatat, ja tallentamalla ne objektiksi. Tallennus tapahtuu kohdasta Arkisto Kirjastot ja objektit Tallenna valinta nimellä... Geometriaryhmä, vie geometrian 3D-pisteryhmänä, ja missä määritetty, tiedetyt korkeuslinjat sekä ääriviivat. Pinnoista muodostuu maaston korkeuspisteitä. Maasto-objekteista pisteet muodostuvat GDL-objektin pinnoista. Pintoihin perustuva, vie yhden pinnan, joka pohjautuu mallissa määritettyyn sisältöön. Pintojen ja ympäristöobjektien tieto muodostuu kuten yllä. BREP, vie ympäristön yhtenä kappaleena BREP-muodossa. Huomaa BREP-lyhenne tarkoittaa objektin ääripintojen geometristä esitystä (Boundary representation) Piirtoyksiköt-osassa valitaan, mitä yksikköjä mallista viedään IFCtiedostoon. Pinta-ala-, kulma-, pituus-, ja tilavuusyksiköt määritellään käytettyjen mukaisiksi. Objektit/Lamput, mikäli tämä on valittuna, siirtyy objektien geometria mukana, tiedostokoko voi kasvaa merkittävästi. Normaalisti tämä kannattaa valita lähinnä visualisointikäyttöön. Ovi/Ikkunat, mikäli tämä on valittuna, siirtyy ovien ja ikkunoiden geometria mukana. Tiedostokoko voi kasvaa merkittävästi. Normaalisti tämä kannattaa valita lähinnä visualisointikäyttöön.

13 YS Vie elementit: Vaihtoehdoista valitaan tilanteeseen sopiva; Kaikki, Kaikki näkyvät, Kaikki tästä kerroksesta, Kaikki näkyvät tästä kerroksesta tai Kaikki Valitut. Noudata rakennekerrosten näkymisasetusta, mahdollistaa esimerkiksi vain kantavien kerrosten siirtämisen. Oletus-ovi/-ikkunatyyppi rajaa mahdollisuudet oletusobjekteihin Pinta-ala/Tilavuuslaskenta valinta, valinnalla laajennus laskee mittatietoa mukaan IFC-tiedostoon. Tallenna tilan rajaus, vyöhykkeen ja sitä ympäröivien elementtien välinen suhde on mahdollista mukaan tiedostoon. Tilojen välinen toleranssi asettaa maksimietäisyyden tilojen välille erikoistilanteissa. Tallenna tilan sisältö, mikäli tämä on valittuna tallentuu tiedostoon ArchiCAD-vyöhykkeiden eli IFCSpace-elementtien ja tilan sisällä sijaitsevien IFCEntityjen suhde. 2D-viivat, mikäli tämä on valittuna tallentuvat myös 2D-työkaluilla tehdyt merkinnät tiedostoon. 7.3 Muut määrät 8 Liitä IFC IFC-muotoon tallennetun tiedoston liittäminen projektiin tapahtuu kohdasta Arkisto Liittäminen Liitä. IFC-liittämiseen liittyy paljon asetuksia, jotka läpikäydään vaiheittain. Liittämistä käytetään yleensä tilanteessa, jossa ArchiCAD toimii mallipalvelimena, eli kun on ensin lähetetty 2D-piirustuksia tai IFC-malli toiseen ohjelmistoon, yleensä eri alan konsultille. Tämä käyttötapa tukee vahvasti arkkitehdin tai yleisemmin ArchiCAD-käyttäjän roolia pääsuunnittelijana tai mallien/suunnitelmien yhteensopivuuden tarkistajana. Kuvassa ollaan liittämässä sähkösuunnittelijan tiedostoa ArchiCADmalliin. Liittäminen on mahdollista tehdä suodattamalla, eli toistuvaa liittämistä tuetaan. Muiden määrien avulla saadaan näkyviin elementtien sisältämä IFC-määrätieto. Huomaa Linkitys toimii elementtikohtaisesti, eli mikäli konsultti käyttää ohjelmaansa niin, että alkuperäisen elementin vaihtamisen asemasta hän poistaa ja korvaa sen uudella. 9 IFC-asetukset ArchiCAD -Työympäristössä Oletusarvoiset ArchiCAD-työympäristöt eivät näytä kaikkia IFCominaisuuksia. Näitä asetuksia voi kuitenkin olla tarpeen muuttaa. Muuttaminen tapahtuu kohdasta Vaihtoehdot Työympäristö. Työympäristön muokkaus on selitetty tarkemmin vihkossa Asetukset. Nämä asiat joista siis voi olla lisäarvoa arkkitehtisuunnittelijalle ovat Työympäristön, Työkalujen asetuksissa, Työkalujen ikkunoissa. Mikäli arkkitehti haluaa ottaa kantaa toisen suunnittelualan mitoitusperusteisiin, täytyy nämä ottaa esille.

14 YS Kuvassa on avaamalla silmä otettu esiin Työkaluasetusten IFC 2x3- välilehti Seinätyökalulle. Tiedonsiirron kannalta tärkeimpiä asetuksia löytyy Vyöhyketyökalun asetuksista, koska tilat ja niiden ominaisuudet toimivat mitoitusperusteina monilla konsulttialoilla. Seinän IFC 2x3-välilehden asetukset. Nyt esimerkiksi seinän paloluokkavaatimus on siirrettävissä IFC-parametrina.
