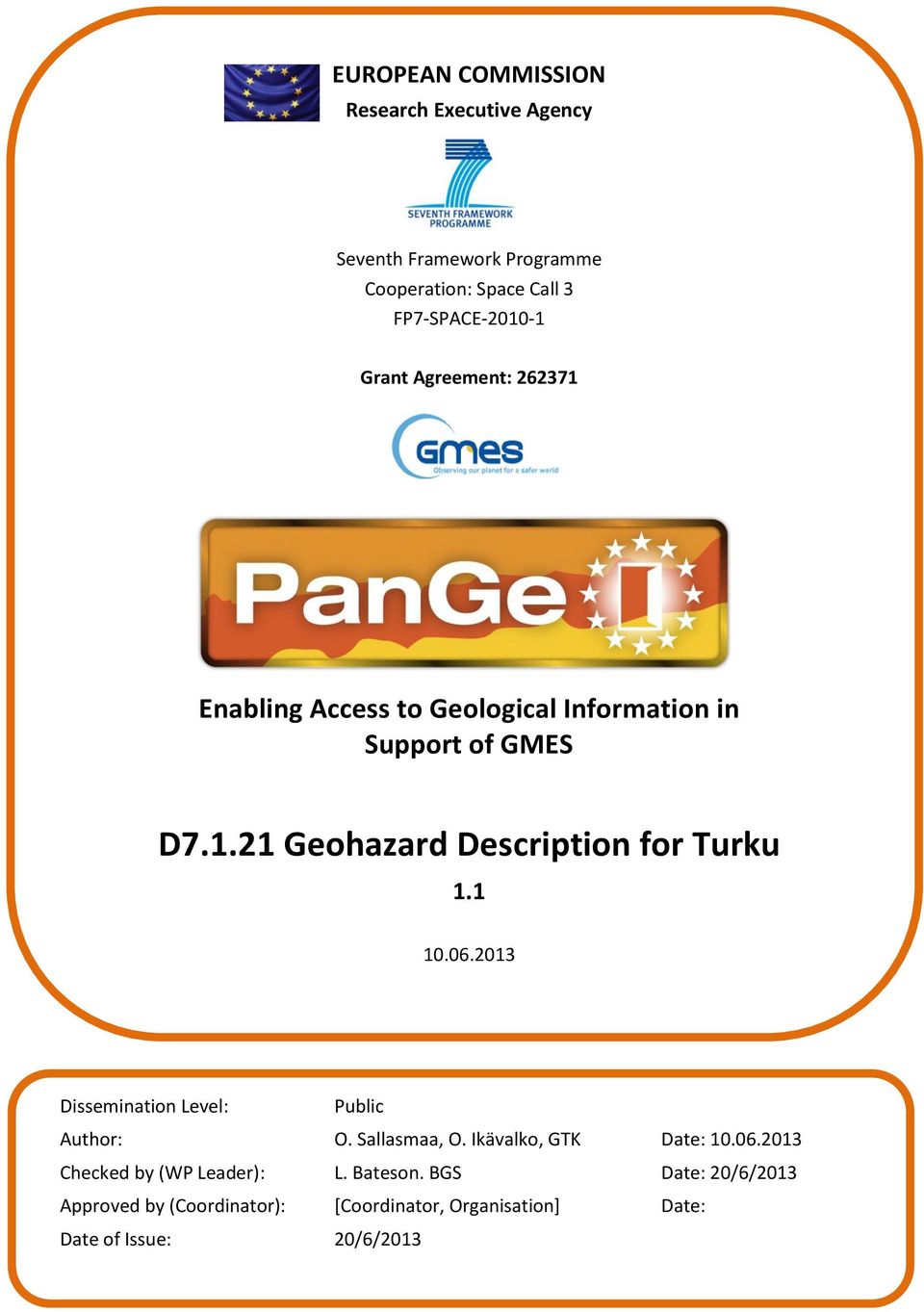

1 EUROPEAN COMMISSION Research Executive Agency Seventh Framework Programme Cooperation: Space Call 3 FP7-SPACE Grant Agreement: Enabling Access to Geological Information in Support of GMES D Geohazard Description for Turku Dissemination Level: Public Author: O. Sallasmaa, O. Ikävalko, GTK Date: Checked by (WP Leader): L. Bateson. BGS Date: 20/6/2013 Approved by (Coordinator): [Coordinator, Organisation] Date: Date of Issue: 20/6/2013

2 CHANGE RECORD Version 1.0 of to Version 1.1 of Section Page Detail of change Added PSI-data information Smoothed polygons in the maps and the size of the areas changed accordingly Added few photos as evidence Dissemination Level: Public Page 2 of 64

3 EXECUTIVE SUMMARY This GeoHazard Description (GHD) document was prepared by the Geological Survey of Finland (GSF) as support for the PanGeo Ground Stability Layer (GSL) of Turku, Finland. The area covered by the GSL corresponds to the administrative area of Turku and Raisio, and partly area of Rusko, Lieto, Kaarina and Länsi-Turunmaa (~754 km 2 ) The identification of geohazards was performed through combined interpretation of geological, landuse and other geospatial layers available at the GSF, together with satellite Persistent Scatterers (PS) ground motion data for , derived by Tele-Rilevamento Europa T.R.E. s.r.l. by processing 33 secenes of ERS-1/2 SAR. The PanGeo GSL identifies 15 geohazard polygons over Turku, consisting of ~2.5 km2 of observed geohazards. Geologian Tutkimuskeskus teki Geohazard-kuviorajaukset Ground Stability Layer Pangeo-projektia varten. Tutkimusalueena on Turun ja Raision kaupunkien alueet, sekä Ruskon, Liedon Kaarinan ja Länsi- Turunmaan alueet niiltä osin kun tarvittavia satelliittikuvia oli saatavilla. Tutkimusalueen pinta-ala oli 754 km 2 Geaohazard-kuviorajaukset tehtiin pääosin PSI-datan (Persistent Scatterer Interferometry) perusteella. Aineiston toimitti projektin käyttöön Tele-Rilevamento Europa T.R.E. s.r.l. tulkitsemalla ajalta olevia 33 kappaletta ERS-1/2 SAR-satelliittikuvaa. Turun alueella rajattiin 15 GSL-kuviorajausta, joiden yhteispinta-ala on ~2.5 km2 Dissemination Level: Public Page 3 of 64

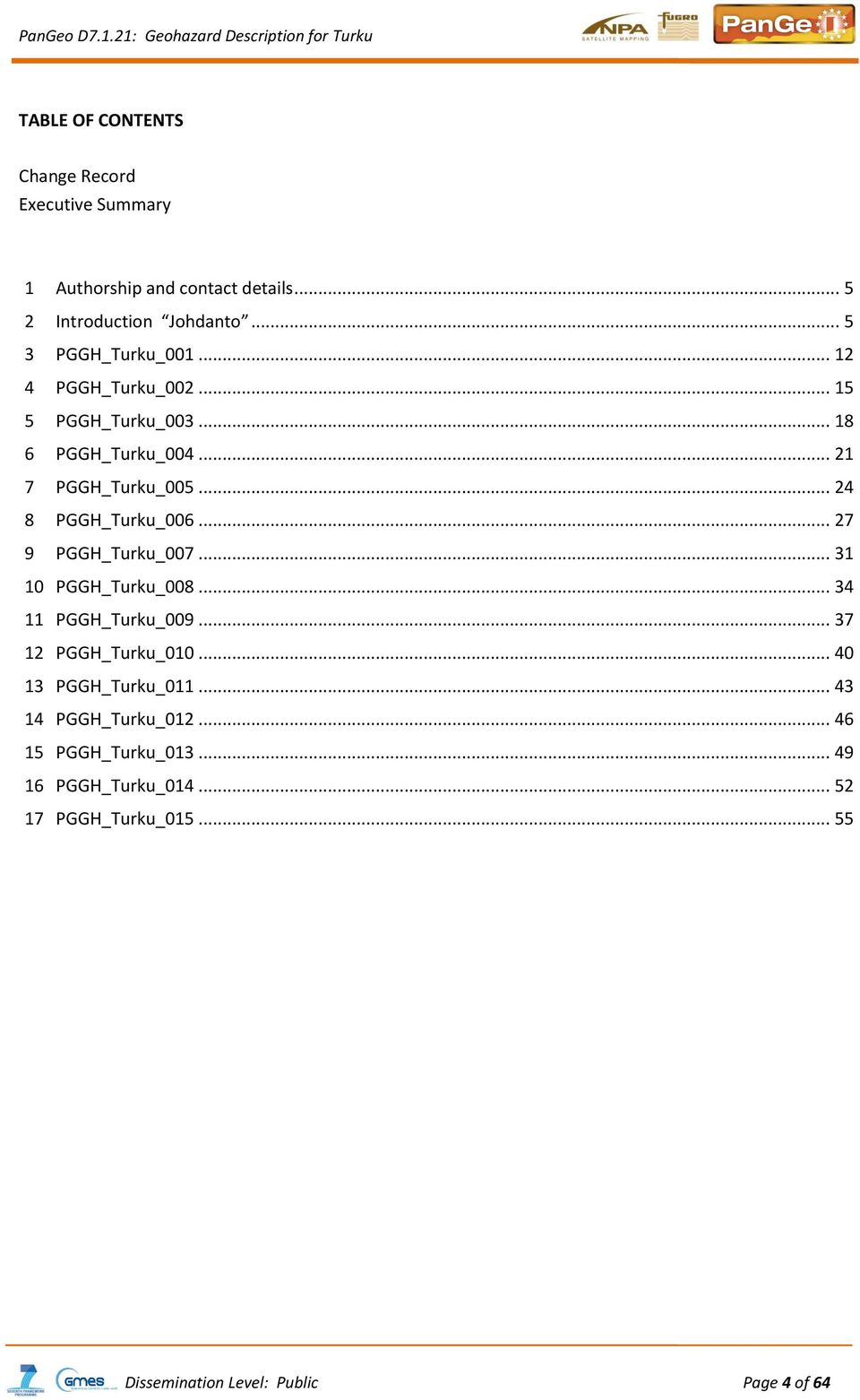

4 TABLE OF CONTENTS Change Record Executive Summary 1 Authorship and contact details Introduction Johdanto PGGH_Turku_ PGGH_Turku_ PGGH_Turku_ PGGH_Turku_ PGGH_Turku_ PGGH_Turku_ PGGH_Turku_ PGGH_Turku_ PGGH_Turku_ PGGH_Turku_ PGGH_Turku_ PGGH_Turku_ PGGH_Turku_ PGGH_Turku_ PGGH_Turku_ Dissemination Level: Public Page 4 of 64

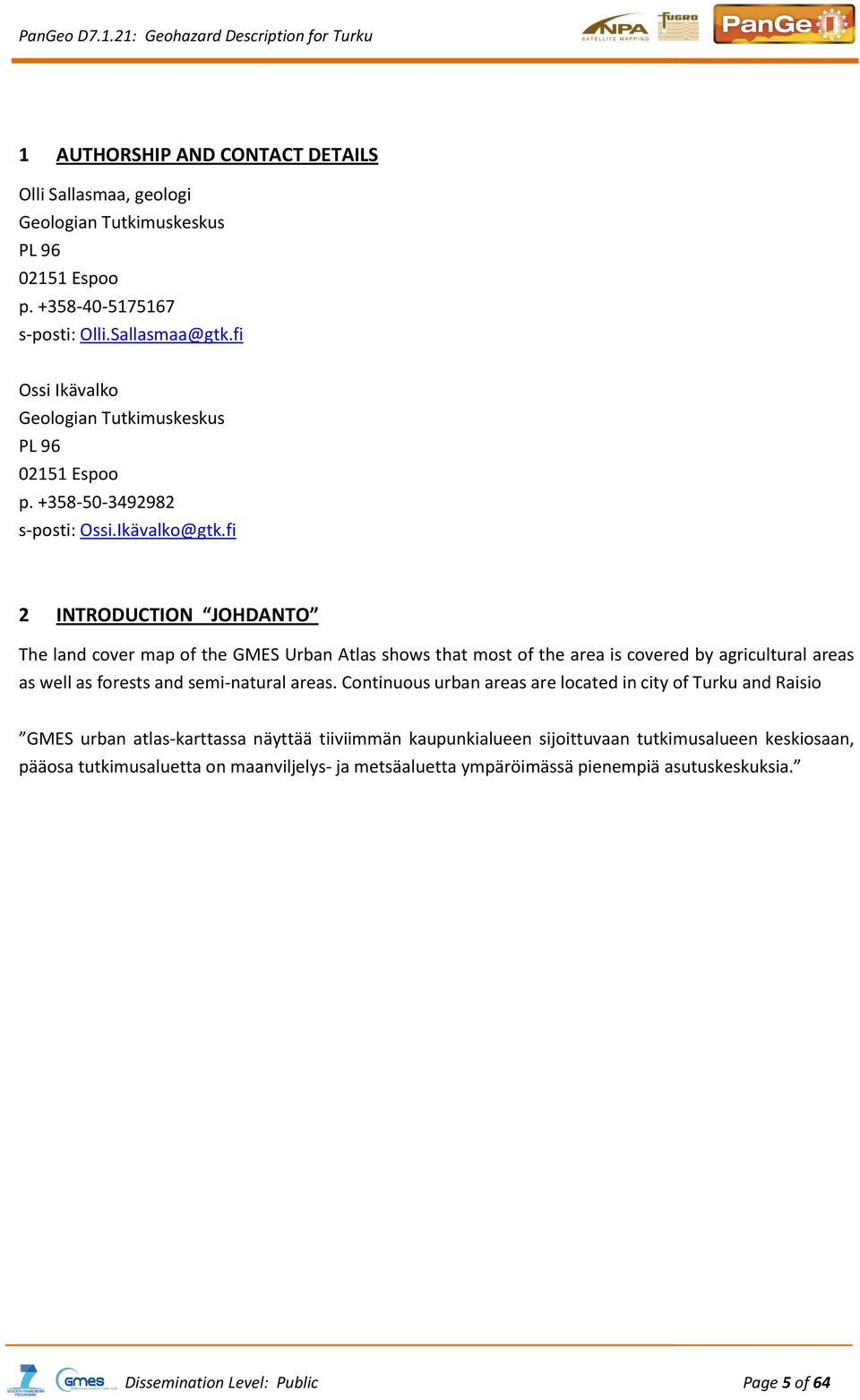

5 1 AUTHORSHIP AND CONTACT DETAILS Olli Sallasmaa, geologi Geologian Tutkimuskeskus PL Espoo p s-posti: Ossi Ikävalko Geologian Tutkimuskeskus PL Espoo p s-posti: 2 INTRODUCTION JOHDANTO The land cover map of the GMES Urban Atlas shows that most of the area is covered by agricultural areas as well as forests and semi-natural areas. Continuous urban areas are located in city of Turku and Raisio GMES urban atlas-karttassa näyttää tiiviimmän kaupunkialueen sijoittuvaan tutkimusalueen keskiosaan, pääosa tutkimusaluetta on maanviljelys- ja metsäaluetta ympäröimässä pienempiä asutuskeskuksia. Dissemination Level: Public Page 5 of 64

6 Figure 2.1 The study area Kuva 2.1 Tutkimusalue The study area, the Turku Region, is located in southern Finland on Fennoscandian shield area. The shield is situated in the north-western part of the East European Craton and is the largest exposed area of very old Precambrian rocks in Europe. In southern Finland the ancient Precambrian bedrock is about Ga old and consists of gneisses and granitic rocks (Picture 1). Old shields are typically very stable areas where earthquakes, tectonic movements and natural movements of the ground are unusual. The structure of the bedrock reflects the metamorphic character. The rocks were originally sedimentary and volcanic, and the deeply buried, mixed and partly melted nature of the rocks is seen nowadays in form of banded gneisses and migmatites. Granitic rocks are also typical in Turku area. All the gneiss zones have in southern Finland strong nearly E W trend. Dissemination Level: Public Page 6 of 64

7 Bedrock map below shows the dominance of metamorphic and plutonic rocks. Figure 2.2 Bedrock map of the Turku area Kuva 2.2 Turun alueen kallioperäkartta Yllä oleva tutkimusalueen kivilajikartta näyttää vallitsevien kivilajien olevan metamorfisia ja syväkiviä. Tutkimuskohteiksi on valittu Turun kaupungin alue ympäristöineen. Alue kuuluu laajaan Fennoskandian kilpialueeseen, joka on osa laajempaa Itä-Euroopan kratonialuetta. Kallioperä koostuu hyvin vanhoista, miljardin vuoden ikäisistä kivilajeista. Kallioperän kivilajit ovat alkujaan olleet erilaisia sedimenttisyntyisiä kerrostuneista muodostumia, joihin on kuulunut mm. erilaisia kiillerikkaita sedimenttejä ja usein alkujaan vulkaanisperäisiä kerrostumia. Maankuoren liikunnoissa alkuperäiset muodostumat ovat poimuttuneet, painuneet syvälle ja osittain tai kokonaan sulaneet muodostaen nykyisessä maanpintaleikkauksessa raitaisia tai seoksisia gneissejä. Muodostunut sula kiviaines on kiteytynyt muodostaen usein tavattavia laajoja graniittialueita. Etelä-Suomen kallioperän pääasiallinen suuntaus (kulku) on itä-länsisuuntainen. Typical Quaternary deposits in southern Finland consist of a thin till cover on the bedrock surface, sometimes overlain by glaciofluvial sand deposits. During the history of Baltic Sea Basin deposited the soft clay sediments (Picture 2) everywhere in the study area. When the water table of Baltic Sea lowered, the exposure of the study area from underneath the regressive waters began. The areas with higher elevations were sensitive to erosion of wave activity, and loose glacial sediments have been washed away from hill slopes. In typical landscape the hills with bedrock outcrops alternate with valleys filled with clay sediments. Dissemination Level: Public Page 7 of 64

8 The quoternary geology map shows the dominance of interchanging bedrock and clays. Figure 2.3 Quoternary map of the Turku area Kuva 2.3 Turun alueen maaperäkartta Yllä olevassa GTK:n maaperäkartassa näkyy hyvin kallioiden, sekä painanteissa olevien savikoiden muodostuvan suurimman osan tutkimusalueesta. Etelä-Suomen maaperä on syntynyt pääosin viimeisen jääkauden aikana jolloin maamme oli mannerjään peittämä. Jääkauden jäljet kuvastuvat maaperässä, sen muodoissa ja ominaisuuksissa. Jäätikkö silotti kallioperää, vei mennessään suurimman osan vanhasta maaperästä ja kerrosti moreenin, soran, hiekan, siltin ja saven. Suomessa maaperä ja kallioperä eroavat jyrkästi toisistaan. Lujan ja kiinteän kalliopinnan päällä on irtonaisia maalajeja. Tavallisesti maaperä koostuu sarjasta maalajeja, joista alinna kallion päällä on pohjamoreeni tai jäätikköjokien kerrostama karkea lajittunut aines, sora ja hiekka. Näiden päällä esiintyy Etelä-Suomen alueella eri Itämeren altaan kehitysvaiheissa kerrostuneita pehmeitä hienoainessedimenttejä, kuten tyypillisiä savia. 15 Ground Stability Layer polygons were drawn mainly based on the PSI-dataset provided by the Pangeoproject. Bedrock map 1: and Quaternary geology map 1: from Geological Survey of Finland was another main data used in interpretation. Data is public and visible in In addition, Ortophotographs from National land Survey of Finland were used in visual interpretation. Data is public and available in Pangeo-projektissa Turun tutkimusalueella piirrettiin 15 Geohazard-kuviorajausta. Tutkimuksessa käytettiin seuraavia aineistoja: Kuviorajaukset piirrettiin PSI-pisteaineiston perusteella. Näistä saatuja Dissemination Level: Public Page 8 of 64

9 painuma-arvoja verrattiin Geologian Tutkimuskeskuksen 1: maaperäkartta-aineistoon. Aineisto on julkista, ja se on tarkasteltavissa mm. verkkosoitteessa Samoin käytettiin Geologian Tutkimuskeskuksen 1: kallioperäkartta-aineistoa, joka on myös tarkasteltavissa verkkosoitteessa Lisäksi käytettiin Maanmittauslaitoksen ortoilmakuva-aineistoa, joka on myös julkista, ja saatavissa Maanmittauslaitoksen Avoimien aineistojen tiedostopalvelusta PSI-pisteaineisto on ajalta Tätä ajanjaksoa edeltävät tai sen jälkeen tapahtuneet maanpinnan korkeusmuutokset eivä näy tässä aineistossa. PSI DATA PSInSAR is defined as data that are achieved with the aid of satellite interferometric synthesis and analysis (further called as PSI data), which are shown for Turku in Figure 2.4. Used data covers time period The theoretical basis of this technology is introduced at the web site: PSI PROVIDER INFORMATION Contact information for the Geological Survey to request technical support from the PSI provider. PSI provider Tele-Rilevamento Europa T.R.E. s.r.l. PSI provider technical point of contact Davide Colombo Phone number PSI PROCESSING INFORMATION ID Unique ID for the processing / result TALLIN_ERS_D_T408_2403_PANGEO_estonia1997-TSR Process Date Software used PSproc Version Version R8 Analysis type PSInSAR Ascending or Descending Orbit Descending Have both orbits been processed? No Satellite data used ERS-1 / ERS-2 Number of scenes used 33 Is the number of scenes used very limited No Dissemination Level: Public Page 9 of 64

10 PSI RESULTS ID Master Scene date 18 January 1997 Georeference (X,Y) accuracy Reference data used for georeference Projection system used Unique ID for the processing / result TURKU_ERS_D_T265_2383_PANGEO_ETRSTM35FIN-TSR ±5 X ±10 Y Ortophoto provided by the geological survey Euref_FIN_TM35FIN Reference Point location North: ,8855 Extension of the Area of interest (km2) East: ,653 Number of PS identified Average PS density (PS/km2) ~33.36 PS motion statistics (mm/year classes) to to to to to % of points in each mm/year class Average annual motion rate of the entire processed Standard deviation area of average annual motion 0.30 rate Line of Sight Vertor Coordinates N: E: H: Technical observations Uncompensated atmospherics Unwrapping errors Visible tilts or phase trends in motion map? Have tilts or phase trends been removed during PS processing? Are there any regions not covered by PSI results? If so, where and why? No No No No Vegetated areas Dissemination Level: Public Page 10 of 64

11 Figure 2.4 PSI-data Kuva 2.4 PSI-data Dissemination Level: Public Page 11 of 64

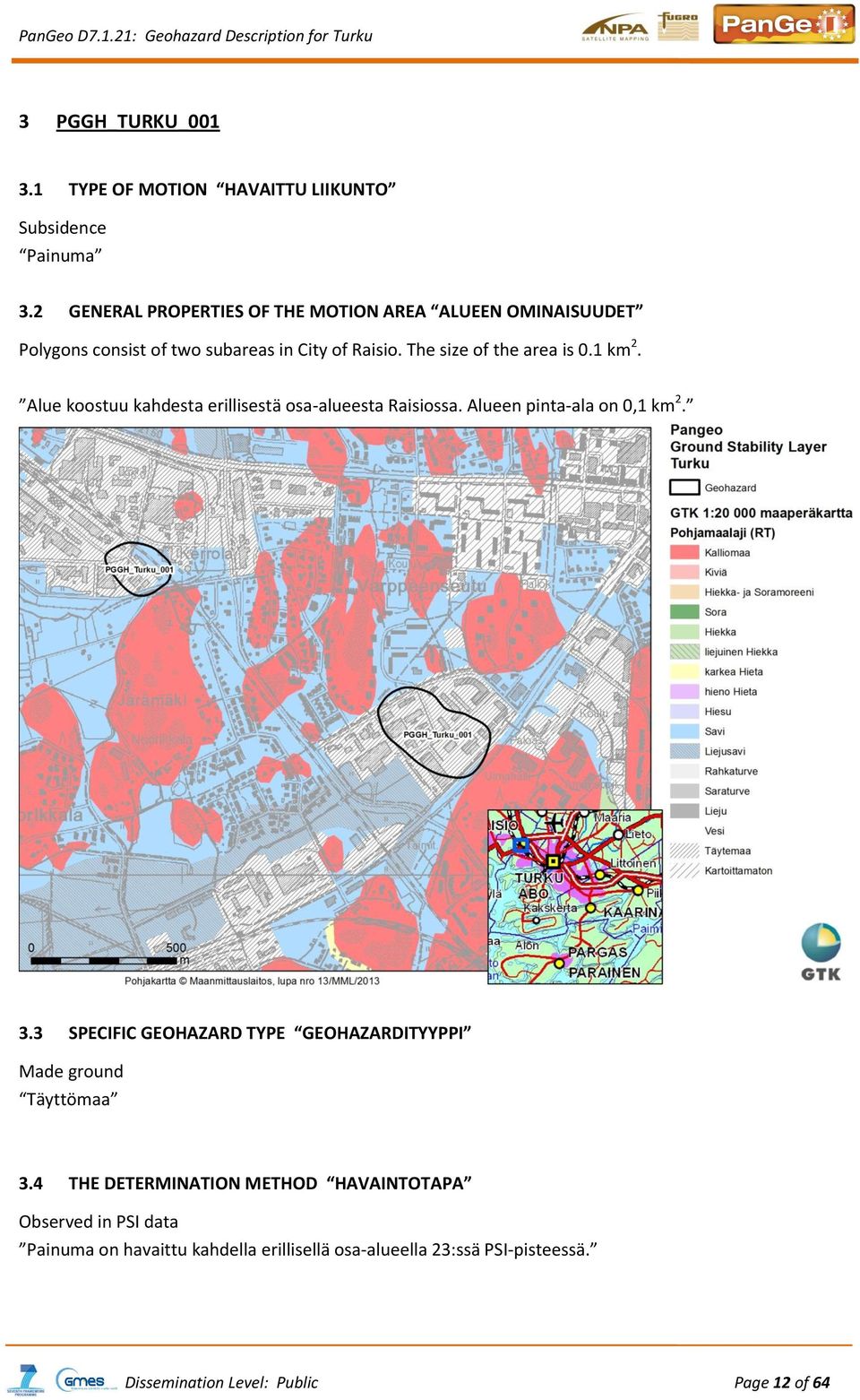

12 3 PGGH_TURKU_ TYPE OF MOTION HAVAITTU LIIKUNTO Subsidence Painuma 3.2 GENERAL PROPERTIES OF THE MOTION AREA ALUEEN OMINAISUUDET Polygons consist of two subareas in City of Raisio. The size of the area is 0.1 km 2. Alue koostuu kahdesta erillisestä osa-alueesta Raisiossa. Alueen pinta-ala on 0,1 km SPECIFIC GEOHAZARD TYPE GEOHAZARDITYYPPI Made ground Täyttömaa 3.4 THE DETERMINATION METHOD HAVAINTOTAPA Observed in PSI data Painuma on havaittu kahdella erillisellä osa-alueella 23:ssä PSI-pisteessä. Dissemination Level: Public Page 12 of 64

13 3.5 CONFIDENCE IN THE INTERPRETATION HAVAINNON LUOTETTAVUUS Medium Kohtalainen 3.6 GEOLOGICAL INTERPRETATION OF THE MOTION GEOLOGINEN TULKINTA The most difficult foundation conditions are found in deep clay areas, where usually long concrete piles are driven to bedrock surface. Sometimes it s been cheaper to use shallow foundation methods where bearing capacity for the structures are obtained in layers of the glacial sediments, till and sand. Typically shallow foundation methods are used in structures with low foundation loads as in light industrial halls and town houses. In such cases the settlement of structures has sometimes been caused by compression of clay sediments when the load has squeezed the water in the pore space out. Also the lowering of the ground water table because of human activity (underground construction) has led to consolidation of clay sediments. In old houses this has led also to damage of wooden piles and caused strong and rapid settlements of structures. Rakennukset on yleensä perustettu kantavan pohjan varaan, joka Suomessa on yleensä peruskallio tai kantava kitkamaa. Paksuilla savikkoalueilla käytetään teräsbetonipaaluja, jolloin painumia ei yleensä synny. Kevyet rakenteet on saatettu perustaa myös maanvaraisesti esim. laatalle, jolloin painumia esiintyy yleisesti. Pohjaveden pinnan pysyvä aleneminen ihmisen toiminnan seurauksena aiheuttaa maakerrosten kuivumista, jolloin vesipitoiset sedimentit (savi) painuvat kasaan ja sen mukana niiden varaan perustetut Dissemination Level: Public Page 13 of 64

14 rakenteet. Vanhojen rakennusten painuminen saattaa johtua aikoinaan käytettyjen puupaalujen lahoamisesta kun pohjaveden pinta on pysyvästi laskenut. 3.7 EVIDENCE FOR THE INSTABILITY HAVAINTOA VAHVISTAVIA TODISTEITA No observed evidence Ei vahvistavia havaintoja Dissemination Level: Public Page 14 of 64

15 4 PGGH_TURKU_ TYPE OF MOTION HAVAITTU LIIKUNTO Subsidence Painuma 4.2 GENERAL PROPERTIES OF THE MOTION AREA ALUEEN OMINAISUUDET Two subareas next to railway show some subsidence in PSI-data in Iso-Heikkilä, Turku. The size of the area is 0.27 km 2. Turun Iso-Heikkilässä junaradan tuntumassa havaittu selkeätä painumaa. Alueen pinta-ala on 0.27 km SPECIFIC GEOHAZARD TYPE GEOHAZARDITYYPPI Made ground Täyttömaa 4.4 THE DETERMINATION METHOD HAVAINTOTAPA Observed in PSI data Painuma on havaittu kahdella erillisellä osa-alueella 16:ssä PSI-pisteessä, joiden keskimääräinen painumanopeus oli 8mm/vuosi. Dissemination Level: Public Page 15 of 64

16 4.5 CONFIDENCE IN THE INTERPRETATION HAVAINNON LUOTETTAVUUS Medium Kohtalainen 4.6 GEOLOGICAL INTERPRETATION OF THE MOTION GEOLOGINEN TULKINTA The most difficult foundation conditions are found in deep clay areas, where usually long concrete piles are driven to bedrock surface. Sometimes it s been cheaper to use shallow foundation methods where bearing capacity for the structures are obtained in layers of the glacial sediments, till and sand. Typically shallow foundation methods are used in structures with low foundation loads as in light industrial halls and town houses. In such cases the settlement of structures has sometimes been caused by compression of clay sediments when the load has squeezed the water in the pore space out. Also the lowering of the ground water table because of human activity (underground construction) has led to consolidation of clay sediments. In old houses this has led also to damage of wooden piles and caused strong and rapid settlements of structures. Rakennukset on yleensä perustettu kantavan pohjan varaan, joka Suomessa on yleensä peruskallio tai kantava kitkamaa. Paksuilla savikkoalueilla käytetään teräsbetonipaaluja, jolloin painumia ei yleensä synny. Kevyet rakenteet on saatettu perustaa myös maanvaraisesti esim. laatalle, jolloin painumia esiintyy yleisesti. Pohjaveden pinnan pysyvä aleneminen ihmisen toiminnan seurauksena aiheuttaa maakerrosten kuivumista, jolloin vesipitoiset sedimentit (savi) painuvat kasaan ja sen mukana niiden varaan perustetut rakenteet. Vanhojen rakennusten painuminen saattaa johtua aikoinaan käytettyjen puupaalujen lahoamisesta kun pohjaveden pinta on pysyvästi laskenut. Dissemination Level: Public Page 16 of 64

17 4.7 EVIDENCE FOR THE INSTABILITY HAVAINTOA VAHVISTAVIA TODISTEITA No observed evidence Ei vahvistavia havaintoja Dissemination Level: Public Page 17 of 64

18 5 PGGH_TURKU_ TYPE OF MOTION HAVAITTU LIIKUNTO Subsidence Painuma 5.2 GENERAL PROPERTIES OF THE MOTION AREA ALUEEN OMINAISUUDET Small area close to Turku fair-center with little subsidence. The area is 0,04 km 2. Turun messukeskuksen itäreunan lisärakennuksissa pientä painumaa. Pinta-ala on 0,04 km SPECIFIC GEOHAZARD TYPE GEOHAZARDITYYPPI Made ground Täyttömaa 5.4 THE DETERMINATION METHOD HAVAINTOTAPA Observed in PSI data. Painuma on havaittu rajoitetulla alueella 8:ssa PSI-pisteessä, joiden keskimääräinen painumanopeus oli 8 mm/vuosi. Dissemination Level: Public Page 18 of 64

19 5.5 CONFIDENCE IN THE INTERPRETATION HAVAINNON LUOTETTAVUUS Low Alhainen 5.6 GEOLOGICAL INTERPRETATION OF THE MOTION GEOLOGINEN TULKINTA The most difficult foundation conditions are found in deep clay areas, where usually long concrete piles are driven to bedrock surface. Sometimes it s been cheaper to use shallow foundation methods where bearing capacity for the structures are obtained in layers of the glacial sediments, till and sand. Typically shallow foundation methods are used in structures with low foundation loads as in light industrial halls and town houses. In such cases the settlement of structures has sometimes been caused by compression of clay sediments when the load has squeezed the water in the pore space out. Also the lowering of the ground water table because of human activity (underground construction) has led to consolidation of clay sediments. In old houses this has led also to damage of wooden piles and caused strong and rapid settlements of structures. Rakennukset on yleensä perustettu kantavan pohjan varaan, joka Suomessa on yleensä peruskallio tai kantava kitkamaa. Paksuilla savikkoalueilla käytetään teräsbetonipaaluja, jolloin painumia ei yleensä synny. Kevyet rakenteet on saatettu perustaa myös maanvaraisesti esim. laatalle, jolloin painumia esiintyy yleisesti. Pohjaveden pinnan pysyvä aleneminen ihmisen toiminnan seurauksena aiheuttaa maakerrosten kuivumista, jolloin vesipitoiset sedimentit (savi) painuvat kasaan ja sen mukana niiden varaan perustetut Dissemination Level: Public Page 19 of 64

20 rakenteet. Vanhojen rakennusten painuminen saattaa johtua aikoinaan käytettyjen puupaalujen lahoamisesta kun pohjaveden pinta on pysyvästi laskenut. 5.7 EVIDENCE FOR THE INSTABILITY No observed evidence Ei vahvistavia havaintoja Dissemination Level: Public Page 20 of 64

21 6 PGGH_TURKU_ TYPE OF MOTION HAVAITTU LIIKUNTO Subsidence Painuma 6.2 GENERAL PROPERTIES OF THE MOTION AREA ALUEEN OMINAISUUDET Private houses built on clay show some subsidence. The size of the area is 0,01 km 2. Pieni savikolla oleva alue, jossa asuinrakennukset ovat selkeästi painuneet. Alueen pinta-ala on 0,01 km SPECIFIC GEOHAZARD TYPE GEOHAZARDITYYPPI Compressible Ground Pehmeikkö 6.4 THE DETERMINATION METHOD HAVAINTOTAPA Observed in PSI data Painuma 11:ssa PSI-pisteessä, joiden keskimääräinen painumanopeus oli 9 mm/vuosi. Dissemination Level: Public Page 21 of 64

22 6.5 CONFIDENCE IN THE INTERPRETATION HAVAINNON LUOTETTAVUUS Medium Kohtalainen 6.6 GEOLOGICAL INTERPRETATION OF THE MOTION GEOLOGINEN TULKINTA The most difficult foundation conditions are found in deep clay areas, where usually long concrete piles are driven to bedrock surface. Sometimes it s been cheaper to use shallow foundation methods where bearing capacity for the structures are obtained in layers of the glacial sediments, till and sand. Typically shallow foundation methods are used in structures with low foundation loads as in light industrial halls and town houses. In such cases the settlement of structures has sometimes been caused by compression of clay sediments when the load has squeezed the water in the pore space out. Also the lowering of the ground water table because of human activity (underground construction) has led to consolidation of clay sediments. In old houses this has led also to damage of wooden piles and caused strong and rapid settlements of structures. Rakennukset on yleensä perustettu kantavan pohjan varaan, joka Suomessa on yleensä peruskallio tai kantava kitkamaa. Paksuilla savikkoalueilla käytetään teräsbetonipaaluja, jolloin painumia ei yleensä synny. Kevyet rakenteet on saatettu perustaa myös maanvaraisesti esim. laatalle, jolloin painumia esiintyy yleisesti. Pohjaveden pinnan pysyvä aleneminen ihmisen toiminnan seurauksena aiheuttaa maakerrosten kuivumista, jolloin vesipitoiset sedimentit (savi) painuvat kasaan ja sen mukana niiden varaan perustetut Dissemination Level: Public Page 22 of 64

23 rakenteet. Vanhojen rakennusten painuminen saattaa johtua aikoinaan käytettyjen puupaalujen lahoamisesta kun pohjaveden pinta on pysyvästi laskenut. 6.7 EVIDENCE FOR THE INSTABILITY No observed evidence Ei vahvistavia havaintoja Dissemination Level: Public Page 23 of 64

24 7 PGGH_TURKU_ TYPE OF MOTION HAVAITTU LIIKUNTO Subsidence Painuma 7.2 GENERAL PROPERTIES OF THE MOTION AREA ALUEEN OMINAISUUDET Area is built on clay. PSI-points seem to reflect from streets only. Savikolle rakennettu asuinalue, jonka pinta-ala on 0,2 km 2. PSI-havainnot näyttävät olevan pelkästään kaduista heijastuneita. 7.3 SPECIFIC GEOHAZARD TYPE GEOHAZARDITYYPPI Compressible Ground Pehmeikkö 7.4 THE DETERMINATION METHOD HAVAINTOTAPA Observed in PSI data Painuma on havaittu rajoitetulla alueella 21:ssa PSI-pisteessä, joiden keskimääräinen painumanopeus oli n. 7 mm/vuosi. Dissemination Level: Public Page 24 of 64

25 7.5 CONFIDENCE IN THE INTERPRETATION HAVAINNON LUOTETTAVUUS Low Alhainen 7.6 GEOLOGICAL INTERPRETATION OF THE MOTION GEOLOGINEN TULKINTA The most difficult foundation conditions are found in deep clay areas, where usually long concrete piles are driven to bedrock surface. Sometimes it s been cheaper to use shallow foundation methods where bearing capacity for the structures are obtained in layers of the glacial sediments, till and sand. Typically shallow foundation methods are used in structures with low foundation loads as in light industrial halls and town houses. In such cases the settlement of structures has sometimes been caused by compression of clay sediments when the load has squeezed the water in the pore space out. Also the lowering of the ground water table because of human activity (underground construction) has led to consolidation of clay sediments. In old houses this has led also to damage of wooden piles and caused strong and rapid settlements of structures. Rakennukset on yleensä perustettu kantavan pohjan varaan, joka Suomessa on yleensä peruskallio tai kantava kitkamaa. Paksuilla savikkoalueilla käytetään teräsbetonipaaluja, jolloin painumia ei yleensä synny. Kevyet rakenteet on saatettu perustaa myös maanvaraisesti esim. laatalle, jolloin painumia esiintyy yleisesti. Pohjaveden pinnan pysyvä aleneminen ihmisen toiminnan seurauksena aiheuttaa maakerrosten kuivumista, jolloin vesipitoiset sedimentit (savi) painuvat kasaan ja sen mukana niiden varaan perustetut Dissemination Level: Public Page 25 of 64

26 rakenteet. Vanhojen rakennusten painuminen saattaa johtua aikoinaan käytettyjen puupaalujen lahoamisesta kun pohjaveden pinta on pysyvästi laskenut. 7.7 EVIDENCE FOR THE INSTABILITY No observed evidence Ei vahvistavia havaintoja Dissemination Level: Public Page 26 of 64

27 8 PGGH_TURKU_ TYPE OF MOTION HAVAITTU LIIKUNTO Subsidence Painuma 8.2 GENERAL PROPERTIES OF THE MOTION AREA ALUEEN OMINAISUUDET The Port of Turku, which is built mainly on made ground. The area is right next to castle of Turku, which is built on solid bedrock. The size of the area is 0,6 km 2. Täytemaalle rakennettu Turun satama vakaasti kalliolle perustetun Turun linnan vieressä. Alueen pinta-ala on 0,6 km SPECIFIC GEOHAZARD TYPE GEOHAZARDITYYPPI Made ground Täyttömaa 8.4 THE DETERMINATION METHOD HAVAINTOTAPA Observed in PSI data. Painuma 142:ssa PSI-pisteessä, joiden keskimääräinen painumanopeus oli n. 8,5 mm/vuosi. Dissemination Level: Public Page 27 of 64

28 8.5 CONFIDENCE IN THE INTERPRETATION HAVAINNON LUOTETTAVUUS Medium Kohtalainen 8.6 GEOLOGICAL INTERPRETATION OF THE MOTION GEOLOGINEN TULKINTA The most difficult foundation conditions are found in deep clay areas, where usually long concrete piles are driven to bedrock surface. Sometimes it s been cheaper to use shallow foundation methods where bearing capacity for the structures are obtained in layers of the glacial sediments, till and sand. Typically shallow foundation methods are used in structures with low foundation loads as in light industrial halls and town houses. In such cases the settlement of structures has sometimes been caused by compression of clay sediments when the load has squeezed the water in the pore space out. Also the lowering of the ground water table because of human activity (underground construction) has led to consolidation of clay sediments. In old houses this has led also to damage of wooden piles and caused strong and rapid settlements of structures. Rakennukset on yleensä perustettu kantavan pohjan varaan, joka Suomessa on yleensä peruskallio tai kantava kitkamaa. Paksuilla savikkoalueilla käytetään teräsbetonipaaluja, jolloin painumia ei yleensä synny. Kevyet rakenteet on saatettu perustaa myös maanvaraisesti esim. laatalle, jolloin painumia esiintyy yleisesti. Pohjaveden pinnan pysyvä aleneminen ihmisen toiminnan seurauksena aiheuttaa maakerrosten kuivumista, jolloin vesipitoiset sedimentit (savi) painuvat kasaan ja sen mukana niiden varaan perustetut rakenteet. Vanhojen rakennusten painuminen saattaa johtua aikoinaan käytettyjen puupaalujen lahoamisesta kun pohjaveden pinta on pysyvästi laskenut. Dissemination Level: Public Page 28 of 64

29 8.7 EVIDENCE FOR THE INSTABILITY HAVAINTOA VAHVISTAVIA TODISTEITA Figure 8.1 Building in the left hand side shows some fracture in the wall made of bricks. However, the building looked to be generally in good shape. In the right hand side, no evidence of subsidence was seen. However, situation is been monitored. PSI-data was acquired , and the data doesn t reflect current situation Kuva 8.1 Vasemmalla olevassa tiilirakenteisessa hotellissa näkyi vähäisiä merkkejä liikunnoista. Oikella olevassa terminaalirakennuksessa ei vaurioita näkynyt, mutta painumista ilmeisesti seurataan. Kummatkin rakennukset näyttivät hyväkuntoisilta, vaikka kummassakin oli PSI-datan mukaan merkittävää painumia. PSI-data on vuosilta eikä siten kuvasta nykytilaa. Dissemination Level: Public Page 29 of 64

30 Figure 8.2 None of these older buildings showed significant subsidence in PSI-data Kuva 8.2. PSI-datassa ei näkynyt merkittävää painumaa näissä rakennuksissa Dissemination Level: Public Page 30 of 64

31 9 PGGH_TURKU_ TYPE OF MOTION HAVAITTU LIIKUNTO Subsidence Painuma 9.2 GENERAL PROPERTIES OF THE MOTION AREA ALUEEN OMINAISUUDET The area is situated near River Aura Aurajoen tuntumassa Turun keskustassa oleva 0,4 km 2 suuruinen painuma-alue. 9.3 SPECIFIC GEOHAZARD TYPE GEOHAZARDITYYPPI Made ground Täyttömaa 9.4 THE DETERMINATION METHOD HAVAINTOTAPA Observed in PSI data Painuma on havaittu kolmella erillisellä osa-alueella 219:ssä PSI-pisteessä, joiden keskimääräinen painumanopeus oli n. 4 mm/vuosi. Alueelta on myös laajalti havaintoja paikanpäältä, ja kerrostalojen paaluperustuksia on uusittu. Dissemination Level: Public Page 31 of 64

32 9.5 CONFIDENCE IN THE INTERPRETATION HAVAINNON LUOTETTAVUUS High Korkea 9.6 GEOLOGICAL INTERPRETATION OF THE MOTION GEOLOGINEN TULKINTA Subsidence of the ground water table due to human activity (underground construction) has led to consolidation of clay sediments. In old houses this has led also to damage of wooden piles and caused strong and rapid settlements of structures. Pohjaveden pinnan pysyvä aleneminen ihmisen toiminnan seurauksena aiheuttaa maakerrosten kuivumista, jolloin vesipitoiset sedimentit (savi) painuvat kasaan ja sen mukana niiden varaan perustetut rakenteet. Vanhojen rakennusten painuminen saattaa johtua aikoinaan käytettyjen puupaalujen lahoamisesta kun pohjaveden pinta on pysyvästi laskenut. 9.7 EVIDENCE FOR THE INSTABILITY This is a well known issue. In several cases wooden pillars have been replaced with steel to support block of flats. Although the PSI-data was acquired , the problem seems to persist. Alueelta on myös laajalti havaintoja paikanpäältä, ja kerrostalojen paaluperustuksia on uusittu. Vaikka PSIdata on vuosilta , ongelma näkyy paikoitellen selvästikin. Dissemination Level: Public Page 32 of 64

33 Figure 9.1 Fracture in the wall Kuva 9.1 Halkeama seinässä Dissemination Level: Public Page 33 of 64

34 10 PGGH_TURKU_ TYPE OF MOTION HAVAITTU LIIKUNTO Subsidence Painuma 10.2 GENERAL PROPERTIES OF THE MOTION AREA ALUEEN OMINAISUUDET A small area east of Patterihaka, Turku. The size of the area is 0,1 km 2. Turun Patterihaan itäreunan alueella painumia. Alueen pinta-ala on 0,1 km SPECIFIC GEOHAZARD TYPE GEOHAZARDITYYPPI Made ground Täyttömaa 10.4 THE DETERMINATION METHOD HAVAINTOTAPA Observed in PSI data Painuma on havaittu rajoitetulla alueella 9:ssä PSI-pisteessä, joiden keskimääräinen painumanopeus oli vähintään 8 mm/vuosi. Dissemination Level: Public Page 34 of 64

35 10.5 CONFIDENCE IN THE INTERPRETATION HAVAINNON LUOTETTAVUUS Low Alhainen 10.6 GEOLOGICAL INTERPRETATION OF THE MOTION GEOLOGINEN TULKINTA The most difficult foundation conditions are found in deep clay areas, where usually long concrete piles are driven to bedrock surface. Sometimes it s been cheaper to use shallow foundation methods where bearing capacity for the structures are obtained in layers of the glacial sediments, till and sand. Typically shallow foundation methods are used in structures with low foundation loads as in light industrial halls and town houses. In such cases the settlement of structures has sometimes been caused by compression of clay sediments when the load has squeezed the water in the pore space out. Also the lowering of the ground water table because of human activity (underground construction) has led to consolidation of clay sediments. In old houses this has led also to damage of wooden piles and caused strong and rapid settlements of structures. Rakennukset on yleensä perustettu kantavan pohjan varaan, joka Suomessa on yleensä peruskallio tai kantava kitkamaa. Paksuilla savikkoalueilla käytetään teräsbetonipaaluja, jolloin painumia ei yleensä synny. Kevyet rakenteet on saatettu perustaa myös maanvaraisesti esim. laatalle, jolloin painumia esiintyy yleisesti. Pohjaveden pinnan pysyvä aleneminen ihmisen toiminnan seurauksena aiheuttaa maakerrosten kuivumista, jolloin vesipitoiset sedimentit (savi) painuvat kasaan ja sen mukana niiden varaan perustetut Dissemination Level: Public Page 35 of 64

36 rakenteet. Vanhojen rakennusten painuminen saattaa johtua aikoinaan käytettyjen puupaalujen lahoamisesta kun pohjaveden pinta on pysyvästi laskenut EVIDENCE FOR THE INSTABILITY HAVAINTOA VAHVISTAVIA TODISTEITA No observed evidence Ei vahvistavia havaintoja Dissemination Level: Public Page 36 of 64

37 11 PGGH_TURKU_ TYPE OF MOTION HAVAITTU LIIKUNTO Subsidence Painuma 11.2 GENERAL PROPERTIES OF THE MOTION AREA ALUEEN OMINAISUUDET A small area in Vähä-heikkilä, Turku. The size of the area is 0,2 km 2. Turun Vähä-heikkilässä asuinalueella laajalti painumaa. Alueen pinta-ala on 0,2 km SPECIFIC GEOHAZARD TYPE GEOHAZARDITYYPPI Compressible Ground Pehmeikkö 11.4 THE DETERMINATION METHOD HAVAINTOTAPA Observed in PSI data Painuma on havaittu rajoitetulla alueella 41:ssa PSI-pisteessä, joiden keskimääräinen painumanopeus oli 8 mm/vuosi. Dissemination Level: Public Page 37 of 64

38 11.5 CONFIDENCE IN THE INTERPRETATION HAVAINNON LUOTETTAVUUS Low Alhainen 11.6 GEOLOGICAL INTERPRETATION OF THE MOTION GEOLOGINEN TULKINTA The most difficult foundation conditions are found in deep clay areas, where usually long concrete piles are driven to bedrock surface. Sometimes it s been cheaper to use shallow foundation methods where bearing capacity for the structures are obtained in layers of the glacial sediments, till and sand. Typically shallow foundation methods are used in structures with low foundation loads as in light industrial halls and town houses. In such cases the settlement of structures has sometimes been caused by compression of clay sediments when the load has squeezed the water in the pore space out. Also the lowering of the ground water table because of human activity (underground construction) has led to consolidation of clay sediments. In old houses this has led also to damage of wooden piles and caused strong and rapid settlements of structures. Rakennukset on yleensä perustettu kantavan pohjan varaan, joka Suomessa on yleensä peruskallio tai kantava kitkamaa. Paksuilla savikkoalueilla käytetään teräsbetonipaaluja, jolloin painumia ei yleensä synny. Kevyet rakenteet on saatettu perustaa myös maanvaraisesti esim. laatalle, jolloin painumia esiintyy yleisesti. Pohjaveden pinnan pysyvä aleneminen ihmisen toiminnan seurauksena aiheuttaa maakerrosten kuivumista, jolloin vesipitoiset sedimentit (savi) painuvat kasaan ja sen mukana niiden varaan perustetut Dissemination Level: Public Page 38 of 64

39 rakenteet. Vanhojen rakennusten painuminen saattaa johtua aikoinaan käytettyjen puupaalujen lahoamisesta kun pohjaveden pinta on pysyvästi laskenut EVIDENCE FOR THE INSTABILITY HAVAINTOA VAHVISTAVIA TODISTEITA No observed evidence Ei vahvistavia havaintoja Dissemination Level: Public Page 39 of 64

40 12 PGGH_TURKU_ TYPE OF MOTION HAVAITTU LIIKUNTO Subsidence Painuma 12.2 GENERAL PROPERTIES OF THE MOTION AREA ALUEEN OMINAISUUDET A small area in Kastu, Turku. Private houses that have been built on clay show some subsidence. The size of the area is 0,07 km 2. Turun Kastussa pohjavedenottamon ja Vähäjoen viereisellä asuinalueella pientä painumaa. Alueen pintaala on 0,07 km SPECIFIC GEOHAZARD TYPE GEOHAZARDITYYPPI Compressible Ground Pehmeikkö 12.4 THE DETERMINATION METHOD HAVAINTOTAPA Observed in PSI data Dissemination Level: Public Page 40 of 64

41 Painuma on havaittu rajoitetulla alueella 20:ssa PSI-pisteessä, joiden keskimääräinen painumanopeus oli 5 mm/vuosi CONFIDENCE IN THE INTERPRETATION HAVAINNON LUOTETTAVUUS Low Alhainen 12.6 GEOLOGICAL INTERPRETATION OF THE MOTION GEOLOGINEN TULKINTA The most difficult foundation conditions are found in deep clay areas, where usually long concrete piles are driven to bedrock surface. Sometimes it s been cheaper to use shallow foundation methods where bearing capacity for the structures are obtained in layers of the glacial sediments, till and sand. Typically shallow foundation methods are used in structures with low foundation loads as in light industrial halls and town houses. In such cases the settlement of structures has sometimes been caused by compression of clay sediments when the load has squeezed the water in the pore space out. Also the lowering of the ground water table because of human activity (underground construction) has led to consolidation of clay sediments. In old houses this has led also to damage of wooden piles and caused strong and rapid settlements of structures. Rakennukset on yleensä perustettu kantavan pohjan varaan, joka Suomessa on yleensä peruskallio tai kantava kitkamaa. Paksuilla savikkoalueilla käytetään teräsbetonipaaluja, jolloin painumia ei yleensä synny. Kevyet rakenteet on saatettu perustaa myös maanvaraisesti esim. laatalle, jolloin painumia esiintyy yleisesti. Pohjaveden pinnan pysyvä aleneminen ihmisen toiminnan seurauksena aiheuttaa maakerrosten Dissemination Level: Public Page 41 of 64

42 kuivumista, jolloin vesipitoiset sedimentit (savi) painuvat kasaan ja sen mukana niiden varaan perustetut rakenteet. Vanhojen rakennusten painuminen saattaa johtua aikoinaan käytettyjen puupaalujen lahoamisesta kun pohjaveden pinta on pysyvästi laskenut EVIDENCE FOR THE INSTABILITY HAVAINTOA VAHVISTAVIA TODISTEITA No observed evidence Ei vahvistavia havaintoja Dissemination Level: Public Page 42 of 64

43 13 PGGH_TURKU_ TYPE OF MOTION HAVAITTU LIIKUNTO Subsidence Painuma 13.2 GENERAL PROPERTIES OF THE MOTION AREA ALUEEN OMINAISUUDET A small area in Oriketo, Turku. The size of the area is 0,09 km 2. Turun Orikedossa savikolle rakennettu asuinalue, jossa pientä painumaa. Alueen pinta-ala on 0,09 km SPECIFIC GEOHAZARD TYPE GEOHAZARDITYYPPI Made ground Täyttömaa 13.4 THE DETERMINATION METHOD HAVAINTOTAPA Observed in PSI data Painuma on havaittu rajoitetulla alueella 6:ssa PSI-pisteessä, joiden keskimääräinen painumanopeus oli 9 mm/vuosi. Dissemination Level: Public Page 43 of 64

44 13.5 CONFIDENCE IN THE INTERPRETATION HAVAINNON LUOTETTAVUUS Low Alhainen 13.6 GEOLOGICAL INTERPRETATION OF THE MOTION GEOLOGINEN TULKINTA The most difficult foundation conditions are found in deep clay areas, where usually long concrete piles are driven to bedrock surface. Sometimes it s been cheaper to use shallow foundation methods where bearing capacity for the structures are obtained in layers of the glacial sediments, till and sand. Typically shallow foundation methods are used in structures with low foundation loads as in light industrial halls and town houses. In such cases the settlement of structures has sometimes been caused by compression of clay sediments when the load has squeezed the water in the pore space out. Also the lowering of the ground water table because of human activity (underground construction) has led to consolidation of clay sediments. In old houses this has led also to damage of wooden piles and caused strong and rapid settlements of structures. Rakennukset on yleensä perustettu kantavan pohjan varaan, joka Suomessa on yleensä peruskallio tai kantava kitkamaa. Paksuilla savikkoalueilla käytetään teräsbetonipaaluja, jolloin painumia ei yleensä synny. Kevyet rakenteet on saatettu perustaa myös maanvaraisesti esim. laatalle, jolloin painumia esiintyy yleisesti. Pohjaveden pinnan pysyvä aleneminen ihmisen toiminnan seurauksena aiheuttaa maakerrosten kuivumista, jolloin vesipitoiset sedimentit (savi) painuvat kasaan ja sen mukana niiden varaan perustetut Dissemination Level: Public Page 44 of 64

45 rakenteet. Vanhojen rakennusten painuminen saattaa johtua aikoinaan käytettyjen puupaalujen lahoamisesta kun pohjaveden pinta on pysyvästi laskenut EVIDENCE FOR THE INSTABILITY HAVAINTOA VAHVISTAVIA TODISTEITA No observed evidence Ei vahvistavia havaintoja Dissemination Level: Public Page 45 of 64

46 14 PGGH_TURKU_ TYPE OF MOTION HAVAITTU LIIKUNTO Subsidence Painuma 14.2 GENERAL PROPERTIES OF THE MOTION AREA ALUEEN OMINAISUUDET A small area in Nuolemo, Lieto. The size of the area is 0,09 km 2. Liedon Nuolemossa savikolle rakennettu asuinalue, jossa pienellä aluella selkeätä painumaa. Alueen pintaala on 0,09 km SPECIFIC GEOHAZARD TYPE GEOHAZARDITYYPPI Compressible Ground Pehmeikkö 14.4 THE DETERMINATION METHOD HAVAINTOTAPA Observed in PSI data Painuma on havaittu rajoitetulla alueella 71:ssä PSI-pisteessä, joiden keskimääräinen painumanopeus oli 6 mm/vuosi. Dissemination Level: Public Page 46 of 64

47 14.5 CONFIDENCE IN THE INTERPRETATION HAVAINNON LUOTETTAVUUS Medium Kohtalainen 14.6 GEOLOGICAL INTERPRETATION OF THE MOTION GEOLOGINEN TULKINTA The most difficult foundation conditions are found in deep clay areas, where usually long concrete piles are driven to bedrock surface. Sometimes it s been cheaper to use shallow foundation methods where bearing capacity for the structures are obtained in layers of the glacial sediments, till and sand. Typically shallow foundation methods are used in structures with low foundation loads as in light industrial halls and town houses. In such cases the settlement of structures has sometimes been caused by compression of clay sediments when the load has squeezed the water in the pore space out. Also the lowering of the ground water table because of human activity (underground construction) has led to consolidation of clay sediments. In old houses this has led also to damage of wooden piles and caused strong and rapid settlements of structures. Rakennukset on yleensä perustettu kantavan pohjan varaan, joka Suomessa on yleensä peruskallio tai kantava kitkamaa. Paksuilla savikkoalueilla käytetään teräsbetonipaaluja, jolloin painumia ei yleensä synny. Kevyet rakenteet on saatettu perustaa myös maanvaraisesti esim. laatalle, jolloin painumia esiintyy yleisesti. Pohjaveden pinnan pysyvä aleneminen ihmisen toiminnan seurauksena aiheuttaa maakerrosten kuivumista, jolloin vesipitoiset sedimentit (savi) painuvat kasaan ja sen mukana niiden varaan perustetut Dissemination Level: Public Page 47 of 64

48 rakenteet. Vanhojen rakennusten painuminen saattaa johtua aikoinaan käytettyjen puupaalujen lahoamisesta kun pohjaveden pinta on pysyvästi laskenut EVIDENCE FOR THE INSTABILITY HAVAINTOA VAHVISTAVIA TODISTEITA No observed evidence Ei vahvistavia havaintoja Dissemination Level: Public Page 48 of 64

49 15 PGGH_TURKU_ TYPE OF MOTION HAVAITTU LIIKUNTO Subsidence Painuma 15.2 GENERAL PROPERTIES OF THE MOTION AREA ALUEEN OMINAISUUDET Kaarinan Ravattulassa aivan Turun rajalla tien risteys on hieman painunut. Alueen pinta-ala on 0,015 km 2. Alue sijaitsee savikolla Aurajoen ja pohjavedenottamon kupeessa SPECIFIC GEOHAZARD TYPE GEOHAZARDITYYPPI Groundwater Abstraction Pohjaveden otto 15.4 THE DETERMINATION METHOD HAVAINTOTAPA Observed in PSI data Painuma on havaittu rajoitetulla alueella 6:ssa PSI-pisteessä, joiden keskimääräinen painumanopeus oli 8 mm/vuosi. Dissemination Level: Public Page 49 of 64

50 15.5 CONFIDENCE IN THE INTERPRETATION HAVAINNON LUOTETTAVUUS Low Alhainen 15.6 GEOLOGICAL INTERPRETATION OF THE MOTION GEOLOGINEN TULKINTA There is a pumping station of ground water In the vicinity of the subsidence area, and the reason to the subsidence may be the lowering of the groundwater surface. The area is located in hillside sloping to a nearby river and the possibility of a landslide may not be excluded. Alueen lähistöllä sijaitsee pohjaveden pumppaamo. Painumat voivat johtua pohjaveden pinnan alenemisesta. Mikään ei sulje pois mahdollisuutta, että tien kohdalla tapahtuisi mahdollisen kerrosten liikkumisen surauksena painumista. Rinne viettää ko. kohdassa Aurajokeen päin EVIDENCE FOR THE INSTABILITY HAVAINTOA VAHVISTAVIA TODISTEITA Dissemination Level: Public Page 50 of 64

51 Figure 15.1 Despite the road has been recently repaved, small depression was still seen the road, as seen in the PSI-data from Kuva 15.1 Vaikka tie on juuri päällystetty, PSI-aineiston osoittamassa kohdassa oli selkeä painuma näkyvissä. Dissemination Level: Public Page 51 of 64

52 16 PGGH_TURKU_ TYPE OF MOTION HAVAITTU LIIKUNTO Subsidence Painuma 16.2 GENERAL PROPERTIES OF THE MOTION AREA ALUEEN OMINAISUUDET Piikkiön keskustan tuntumassa savikolle rakennetulla asuinalueella on laajalla alueella havaittavissa hieman painumista. Alueen pinta-ala on 0, 5 km SPECIFIC GEOHAZARD TYPE GEOHAZARDITYYPPI Compressible Ground Pehmeikkö 16.4 THE DETERMINATION METHOD HAVAINTOTAPA Observed in PSI data Painuma on havaittu rajoitetulla alueella 40:ssä PSI-pisteessä, joiden keskimääräinen painumanopeus oli 4,5 mm/vuosi. Dissemination Level: Public Page 52 of 64

53 16.5 CONFIDENCE IN THE INTERPRETATION HAVAINNON LUOTETTAVUUS Medium Kohtalainen 16.6 GEOLOGICAL INTERPRETATION OF THE MOTION GEOLOGINEN TULKINTA The most difficult foundation conditions are found in deep clay areas, where usually long concrete piles are driven to bedrock surface. Sometimes it s been cheaper to use shallow foundation methods where bearing capacity for the structures are obtained in layers of the glacial sediments, till and sand. Typically shallow foundation methods are used in structures with low foundation loads as in light industrial halls and town houses. In such cases the settlement of structures has sometimes been caused by compression of clay sediments when the load has squeezed the water in the pore space out. Also the lowering of the ground water table because of human activity (underground construction) has led to consolidation of clay sediments. In old houses this has led also to damage of wooden piles and caused strong and rapid settlements of structures. Rakennukset on yleensä perustettu kantavan pohjan varaan, joka Suomessa on yleensä peruskallio tai kantava kitkamaa. Paksuilla savikkoalueilla käytetään teräsbetonipaaluja, jolloin painumia ei yleensä synny. Kevyet rakenteet on saatettu perustaa myös maanvaraisesti esim. laatalle, jolloin painumia esiintyy yleisesti. Pohjaveden pinnan pysyvä aleneminen ihmisen toiminnan seurauksena aiheuttaa maakerrosten kuivumista, jolloin vesipitoiset sedimentit (savi) painuvat kasaan ja sen mukana niiden varaan perustetut Dissemination Level: Public Page 53 of 64

54 rakenteet. Vanhojen rakennusten painuminen saattaa johtua aikoinaan käytettyjen puupaalujen lahoamisesta kun pohjaveden pinta on pysyvästi laskenut EVIDENCE FOR THE INSTABILITY HAVAINTOA VAHVISTAVIA TODISTEITA No observed evidence Ei vahvistavia havaintoja Dissemination Level: Public Page 54 of 64

55 17 PGGH_TURKU_ TYPE OF MOTION HAVAITTU LIIKUNTO Subsidence Painuma 17.2 GENERAL PROPERTIES OF THE MOTION AREA ALUEEN OMINAISUUDET Small area in Skräbböle, Länsi-Turunmaa. PSI-data shows some subsidence in renovated open mine. Area is now a dog park. The size of the area is 0,01 km 2. Länsi-Turunmaalla Skräbbölen kaivoksen viereesä on hieman painunut pitkulainen alue. Paikalla oli aiemmin tie, jolta havaitut painumat mitattiin. Alueen pinta-ala on 0,01 km 2. Alue on entisöity koirapuistoksi SPECIFIC GEOHAZARD TYPE GEOHAZARDITYYPPI Made ground Täyttömaa 17.4 THE DETERMINATION METHOD HAVAINTOTAPA Observed in PSI data Dissemination Level: Public Page 55 of 64

56 Painuma on havaittu pienellä alueella 9:ssa PSI-pisteessä, joiden keskimääräinen painumanopeus oli 10 mm/vuosi CONFIDENCE IN THE INTERPRETATION HAVAINNON LUOTETTAVUUS Low Alhainen 17.6 GEOLOGICAL INTERPRETATION OF THE MOTION It s very difficult to estimate the reason of the subsidence. Probably the movements are caused by the compression of made ground. The site in question is located on an old mining road. It s not plausible that the settlements are due to bedrock movements caused by the excavation. Painumisen syytä on hyvin vaikea arvioida. Todennäköisesti kyse on täyttömaan painumisesta. Havaitussa paikassa on aikoinaan ollut tie. Kyseessä on hyvin epätodennäköisesti louhinnasta aiheutuvista kallioperän liikkeistä EVIDENCE FOR THE INSTABILITY HAVAINTOA VAHVISTAVIA TODISTEITA Dissemination Level: Public Page 56 of 64

57 Figure 17.1 PSI-data suspected subsidence on a place which is now place for waste rock from adjacent quarry. Kuva 17.1 PSI-datan mukaan suurten painumien kohdalla on nyt viereisen kaivoksen sivukiven läjitysalue. Dissemination Level: Public Page 57 of 64

58 18 PANGEO GEOHAZARD GLOSSARY Hazard Something with the potential to cause harm. Natural Hazard A natural hazard is a natural process or phenomenon that may cause loss of life, injury or other impacts, property damage, lost livelihoods and services, social and economic disruption, or environmental damage. (Council of the European Union Commission Staff Working Paper Risk Assessment and Mapping Guidelines for Disaster Management). Geohazard (Geological hazard) A geological process with the potential to cause harm. Risk The likelihood that the harm from a particular hazard will be realised. Types of Geohazard 1. Deep Ground Motions Ground motion can occur at different scales and depths. This section contains the geohazards that are caused by processes in the deep subsurface Earthquake (seismic hazard) Earthquakes are the observable effects of vibrations (known as seismic waves) within the Earth s crust arising from relatively rapid stress release, typically along a fault zone. Damage to buildings and other infrastructure can be caused as the ground shakes during the passage of seismic waves. Other effects include liquefaction of water-saturated soft ground, potentially leading to a loss in ground strength and the extrusion of water-saturated sediments as mud volcanoes and the like. Ground shaking can also trigger secondary events such as landslides and tsunami. Secondary effects such as these should be mapped into the other relevant PanGeo geohazard classes. Some earthquakes are associated with significant permanent vertical or lateral ground movement. Changes to drainage systems can cause flooding. There is potential for injury and loss of life during earthquakes. Seismic hazard can be assessed by reference to the size and frequency of recorded earthquakes, although individual earthquakes are essentially unpredictable. Individual events occur on time-scales of seconds or minutes. Modern infrastructure should be designed to withstand probable local seismic events. Dissemination Level: Public Page 58 of 64

59 1.2. Tectonic Movements Tectonic movements are large scale processes that affect the earth s crust. These processes can lead to areas of the crust rising or falling. Importantly it is the neotectonic movements that are still active and may therefore produce a ground motion that can be measured by PSI. Neotectonic movements are typically due to the stresses introduced through movements of the earth s plates. These types of motion are likely to be on a broad scale and so it may not be possible to measure them using the SAR scene relative measurements of PSI Salt Tectonics Localised motions can be associated with the movement of evaporate deposits, these are termed salt tectonics and can produce both uplift and subsidence depending on the exact mechanisms at play Volcanic Inflation/Deflation Volcanic activity can lead to the creation of lava flows, ash flows, debris and ash falls, and debris flows of various kinds. It might be accompanied by release of poisonous or suffocating gases, in some instances with explosive violence, or by significant seismic activity or ground movement. Secondary effects can include landslide and flooding. For PanGeo we are interested in hazards associated with ground instability. Ground instability associated with volcanoes tends to relate to inflation and deflation of the ground surface as magma volumes change. Secondary effects such as landslides should be mapped into the other relevant PanGeo geohazard classes. 2. Natural Ground Instability The propensity for upward, lateral or downward movement of the ground can be caused by a number of natural geological processes. Some movements associated with particular hazards may be gradual or occur suddenly and also may vary from millimetre to metre or tens of metres scale. Note that anthropogenic deposits can be affected by natural ground instability. Significant natural ground instability has the potential to cause damage to buildings and structures, and weaker structures are most likely to be affected. It should be noted, however, that many buildings, particularly more modern ones, are built to such a standard that they can remain unaffected in areas of even significant ground movement. The susceptibility of built structures to damage from geohazards might also depend on local factors such as the type of nearby vegetation, or the nature of the landforms in the area. The effects of natural ground instability often occur over a local area as opposed to the effects of natural ground movements which occur over larger areas Land Slide A landslide is a relatively rapid outward and downward movement of a mass of rock or soil on a slope, due to the force of gravity. The stability of a slope can be reduced by removing ground at the base of the slope, increasing the water content of the materials forming the slope or by placing material on the slope, especially at the top. Property damage by landslide can occur through the removal of supporting ground from under the property or by the movement of material onto the property. Large landslides in coastal areas can cause tsunami. Dissemination Level: Public Page 59 of 64
