ArchiCAD 14:n uudet ominaisuudet

Transkriptio

1 ArchiCAD 14 UO. - 1 ArchiCAD 14:n uudet ominaisuudet Seinäjoen uusi kaupunginkirjasto, JKMM Arkkitehdit. Kuvan rakennus on mallinnettu ArchiCADillä ja renderoitu Maxwell Renderillä. 1 Entistä vaivattomammin matkalle mukaan 1.1 Vie Tiimisi mihin tahansa Tarvitset vain muistitikun luodaksesi tiimin etätyöpaketin paikallisesta tiimitiedostosta ja/tai sen kirjastoista. Siirrettyäsi tiedoston etäkoneellesi voit jatkaa työtä ilman yhteyttä mallipalvelimeen ja tarvetta ladata raskaita tiedostoja. Vaihtoehtoisesti mikäli yhteys on olemassa, voit myös lähettää muutokset etäkoneelta. Jos toimit usein eri osoitteissa, kuten kotona ja toimistolla, tunnistaa ArchiCAD automaattisesti molemmat palvelimen käyttämät osoitteet. Palvelinkirjastojen ja viitetiedostojen puuttuminen jää historiaan, vaikka useampi tiimin jäsen liittyisi siihen eri palvelinosoitteilla ja eri paikoista. 2 Paremmat varaustavat 2.1 Yhden klikkauksen varaus yhden käyttäjän tilan luomiseksi Varaa kaikki -käskyllä saa nyt käyttöön kaikki varattavissa olevat elementit projektista. Tämä on kätevää, mikäli projektia muokataan yksin, esimerkiksi ennen sen jakamista tiimin jäsenille. 1.2 Automaattinen palvelimen tunnistus vaivattoman etäyhteyden luomiseksi ArchiCAD tunnistaa ja ratkaisee nyt automaattisesti mallipalvelimen vaihtuvat osoitteet riippumatta siitä, minkä osoitteen (esimerkiksi sisäiset tai ulkoiset IP-osoitteet) annat.

2 UO Automaattinen varausten vapautus suljettaessa Joskus käyttäjät jättävät elementtejä ja tietoja varaukseensa sulkiessaan tiimiprojektin. Mikäli käyttäjät ovat poistuneet projektista, eivät muut voi pyytää varausta. Tämä uusi työympäristökohtaisesti valittava oletusarvo helpottaa projektinhallintaa. 2.3 Älykkäämpiä Etsi ja valitse -tapoja varaamiseen Nopeampi monien tasojen varaus käyttämällä tasoyhdistelmää varausehtona. Valinta-alueen sisällöllä varaaminen tai poistaminen varauksesta. Parempi palaute varausristiriidoista, kuten Projekti-ikkunan sisällöstä. Väritetyt työympäristöt ovat käytössä nyt myös taulukkoikkunoissa. Varaa kaikki taulukkoasetukset taulukkoikkunasta. Varaa kaikki taulukon esittämät elementit suoraan taulukosta käyttämällä taulukkoa varausehtona. Yksittäisten elementtien varaus heti muokattaviksi suoraan taulukosta. 2.4 Keskitetysti hallitut käyttäjävärit Käyttäjillä on nyt yksilölliset, kaikissa käyttäjäkoneissa ja projekteissa käytössä olevat käyttäjävärit. Väritettyjen työympäristöjen käyttö ja käyttäjien tunnistaminen on tätä kautta helpompaa. 2.5 Pikaviestit, varauspyynnöt ja varaukset kasvokkain Kaikissa käyttäjäkohtaisissa tietoikkunoissa on nyt käyttäjän tunnuskuva. 3.2 Palvelimen tapahtumienvalvontamahdollisuudet Valvonta on mahdollista käyttöoikeuksien mukaisilla tarkkuustasoilla: Palvelimien ylläpitäjille: BIM-palvelimen suorituskyvyn ja muistin jatkuva tarkkailu on mahdollista laite- ja ohjelmistohankintapäätöksien tukemiseksi, jotta päästäisiin mahdollisimman hyvään lopputulokseen. Projektipäälliköille: Projekti- ja käyttäjien asetuksien tarkkailu on mahdollista, jotta jokaisen käyttäjän toimista voi antaa palautetta projektitasolla. Käyttäjälle: Työvaiheiden tarkkailu on mahdollista Projektin tiedot -ikkunan avulla. 3.3 Suora projektien, käyttäjien ja roolien siirto palvelimien välillä Suoraviivainen projektien, käyttäjien ja käyttäjien asetusten, roolien sekä lisätietojen siirto palvelimelta toiselle on nyt mahdollista varmuuskopioitaessa palvelinta siirrettäessä tietoa toiseen mallipalvelimeen laitepäivitysten yhteydessä siirrettäessä muuttuneita tietoja palvelimelta toiselle. 3.4 Enemmän palautetta verkkoprosesseista ja tapahtumista Parempi palaute käynnissä olevista ja valmiista tiimitoiminnoista sekä palvelimen tapahtumista. ArchiCAD-äänet sisältävät nyt erilaisten tiimitoimintojen äänet. 3.5 Läpinäkyvyys ja palvelimen hallinta Modulaarinen mallipalvelin Toimistot, joissa käytetään useampaa ArchiCAD-versiota eri projektien tekemiseen, tarvitsevat luonnollisesti useamman mallipalvelimen. Tämän mahdollistamiseksi esitellään versiossa 14 Modulaarinen mallipalvelin. Modulaarinen mallipalvelin palvelee niin montaa ArchiCAD-versiota kuin siinä on osia. Modulaarisen mallipalvelimen hallinta on yhtä helppoa kuin yksittäisenkin. 3 Läpinäkyvyys ja palvelimen hallinta 3.1 Modulaarinen mallipalvelin Toimistot, joissa käytetään useampaa ArchiCAD-versiota eri projektien tekemiseen, tarvitsevat luonnollisesti useamman mallipalvelimen. Tämän mahdollistamiseksi esitellään versiossa 14 Modulaarinen mallipalvelin. Modulaarinen mallipalvelin palvelee niin montaa ArchiCAD-versiota kuin siinä on osia. Modulaarisen mallipalvelimen hallinta on yhtä helppoa kuin yksittäisenkin Palvelimen tapahtumienhallinta Palvelimen ylläpitäjille on nyt mahdollista jatkuva palvelimen suorituskyvyn ja muistinkäytön seuranta. Tämän avulla päätöksenteko laiteympäristöihin liittyen on nyt helpompaa. Projektin ylläpitäjien on nyt mahdollista nähdä projektien ja käyttäjien asetukset projektitason palautteen saamiseksi. Käyttäjien on nyt mahdollista tarkistaa projektin tapahtumat projektin lokista.

3 UO Läpinäkyvä Tiimiprojektien tiedonhallinta Käyttäjillä on pääsy paikallisen tiimiprojektin ja kirjastojen tietoihin. He näkevät muun muassa mihin projekteihin he ovat liittyneinä missä projekteissa on lähettämättömiä muutoksia paikallisen kopion viemän levytilan. Käyttäjä voi poistaa minkä tahansa projektin tarpeettomaksi jääneen paikallisen tiedon. Tässä käyttäjää auttavat nyt ArchiCADin automaattiset muistutukset Suora projektien, käyttäjien ja roolien siirto palvelimien välillä Suoraviivainen projektien, käyttäjien ja käyttäjien asetusten, roolien sekä lisätietojen siirto palvelimelta toiselle on nyt mahdollista. varmuuskopioitaessa palvelinta siirrettäessä tietoa toiseen mallipalvelimeen laitepäivitysten yhteydessä siirrettäessä muuttuneita tietoja palvelimelta toiselle Enemmän palautetta verkkoprosesseista ja tapahtumista Parempi palaute käynnissä olevista ja valmiista tiimitoiminnoista sekä palvelimen tapahtumista. ArchiCAD-äänet sisältävät nyt erilaisten tiimitoimintojen äänet. 4 Mallipohjainen tiedonsiirto konsulteille Insinöörit ja arkkitehdit, jotka käyttävät erikoistuneita ohjelmistoja, käyttävät yhä enemmän mallipohjaista tiedonsiirtoa. Mallien käyttö varmistaa tiedon oikeellisuuden laskennassa sekä tehokkaamman muutostenhallinnan. Tehokkaan työmenetelmän edelleenkehittämiseksi ja yhteensopivuuden varmistamiseksi ArchiCAD luottaa avoimesti standardoituun IFC-tiedonsiirtoon. ArchiCADin 14-versiossa IFCominaisuudet on suurelta osin uusittu helppokäyttöisemmiksi ja tehokkaammiksi. Uudistuneita osa-alueita ovat: 4.1 Rakenteellisten elementtien määrittäminen ArchiCADissä Nämä tiedot ovat nyt mallin eli ArchiCAD-tietokannan osia, joita voi etsiä esimerkiksi Etsi ja Valitse -toiminnolla ja käyttää määrälaskennassa Muita parannuksia Pilarin kuori: Määrittelee pilarin rakennekerrokset: joko Pinta, Runko tai Muu. Näin pilarien näkyvyys säätyy esitystavan mukaisesti. Näin rakenteen esitystapa-asetuksella voidaan vaihtaa esiin pilarien eri osat. Uusi Esitystapa-vaihtoehto rakennenäkymälle. Vain kantavien rakenteiden rungot : Tällä valinnalla näkyviin jäävät ainoastaan kantavien rakenteiden runko-osat. Kun tämä näkymä viedään IFC:n kautta, rakennesuunnittelija saa ainoastaan tarvitsemansa runko-osat koko projektista. 4.2 Parannettu mallin siirto IFC-mallien vienti ja tuonti on virtaviivaistettu: Osittainen mallin vieminen tai tuominen on nyt mahdollista monipuolisin suodatuksin kuten valinnalla, elementtityypillä, suunnittelualalla ja niin edelleen. Valinnainen 2D-elementtien kuten merkintöjen ja tekstien siirto. Pakattujen.ifczip-IFC-tiedostojen tuki helpottaa suurten tiedostojen lähettämistä sähköpostilla. Parempi verkkoelementtien tallennus IFC-tiedostoon. Tiimityössä IFC-tiedostojen laajempien ominaisuuksien muuttaminen ilman niiden varaamista. Muita käytettävyysparannuksia: IFC-tiedostoksi tallennus 3Dikkunasta: tarkka kierrettyjen profiilien, pilareiden ja ovilehtien tulkinta, IFC-materiaalin tuonti ArchiCAD-täytteeksi. IFC-kääntäjien tallennus tai valmiiden, eri ohjelmiin (kuten Teklaan) sovitettujen kääntäjien käyttö. 4.3 Suora (IFC-pohjainen) linkki Revit MEP- ja Structure-ohjelmiin Valmiiksi ArchiCADiin tehtyjen kääntäjien käyttö tiedonsiirrossa Revit MEP- ja Revit Structure -ohjelmiin. Laajennus Revit Structure -ohjelmaan: Ilmaiseksi Internetistä ladattava, GRAPHISOFTin valmistama lisäosa Revitiin. Laajennus auttaa määrittämään tarkan IFC-tiedonsiirron arkkitehtija rakennemallien välille Elementtien luokittelu tarkemman mallien linkityksen saavuttamiseksi Elementtien luokittelu lisää rakennuselementtien asetuksiin kolme mallien siirrolle olennaista asetusta: IFC-elementtityyppi: Varmistaa tarkan ArchiCAD- ja IFC-elementtien ominaisuuksien linkityksen. Rakenteellinen tehtävä: Elementin määrittäminen kantavaksi rungoksi tai sisustusosaksi. Korvaa ArchiCAD 13:n ominaisuuden. Sijainti: Elementin määrittäminen joko ulkoiseksi tai sisäiseksi energialaskentaohjelmia varten. Yhteensopivuuslaajennukset löytyvät ilmaiseksi Graphisoftin sivuilta. Niiden avulla sisällön tarkempi linkitys ja edestakainen tiedonsiirto on mahdollista älykkäämmin kuin Revitin oman IFCtiedonsiirron kautta.

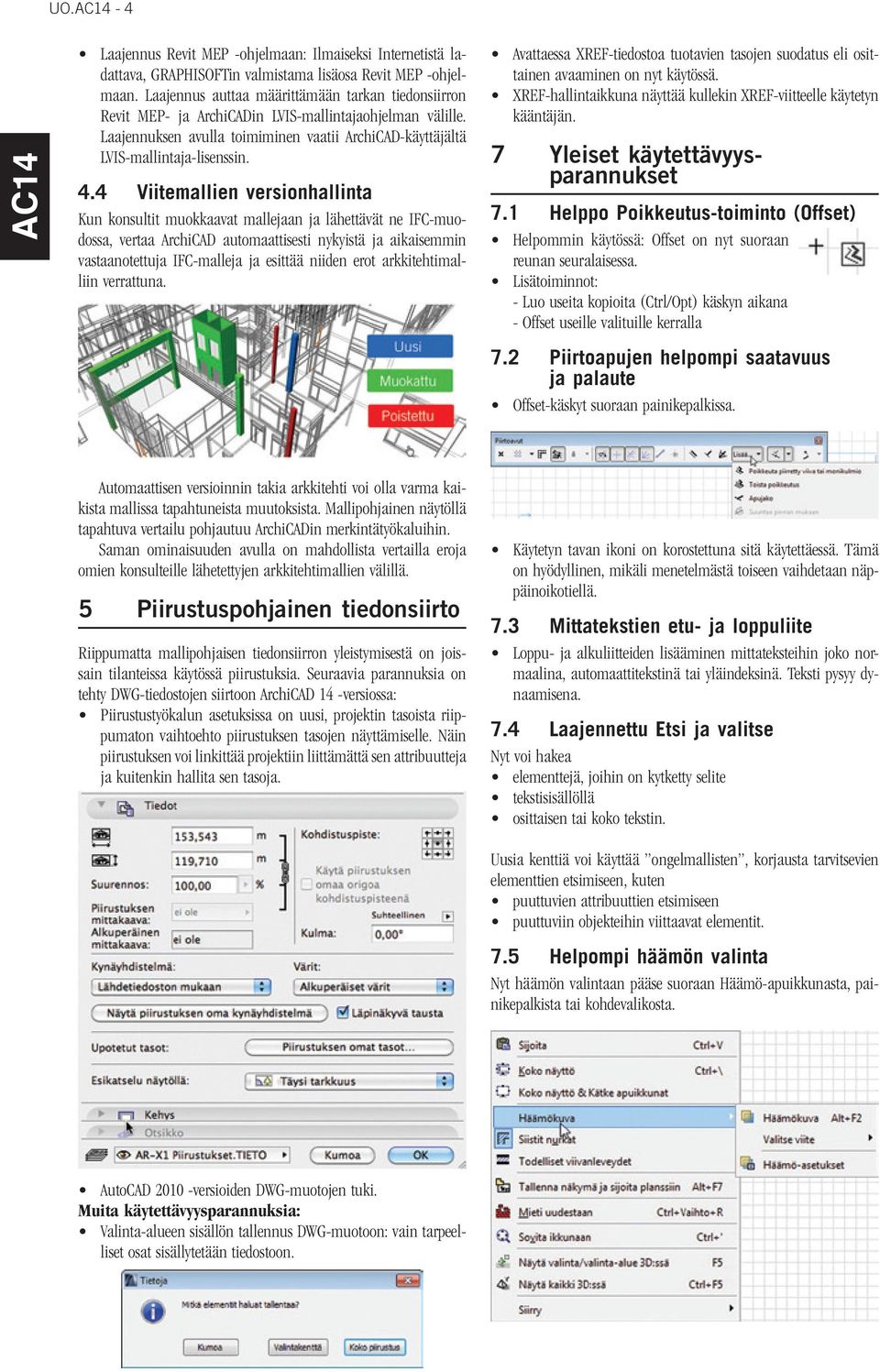

4 UO. - 4 Laajennus Revit MEP -ohjelmaan: Ilmaiseksi Internetistä ladattava, GRAPHISOFTin valmistama lisäosa Revit MEP -ohjelmaan. Laajennus auttaa määrittämään tarkan tiedonsiirron Revit MEP- ja ArchiCADin LVIS-mallintajaohjelman välille. Laajennuksen avulla toimiminen vaatii ArchiCAD-käyttäjältä LVIS-mallintaja-lisenssin. 4.4 Viitemallien versionhallinta Kun konsultit muokkaavat mallejaan ja lähettävät ne IFC-muodossa, vertaa ArchiCAD automaattisesti nykyistä ja aikaisemmin vastaanotettuja IFC-malleja ja esittää niiden erot arkkitehtimalliin verrattuna. Avattaessa XREF-tiedostoa tuotavien tasojen suodatus eli osittainen avaaminen on nyt käytössä. XREF-hallintaikkuna näyttää kullekin XREF-viitteelle käytetyn kääntäjän. 7 Yleiset käytettävyysparannukset 7.1 Helppo Poikkeutus-toiminto (Offset) Helpommin käytössä: Offset on nyt suoraan reunan seuralaisessa. Lisätoiminnot: - Luo useita kopioita (Ctrl/Opt) käskyn aikana - Offset useille valituille kerralla 7.2 Piirtoapujen helpompi saatavuus ja palaute Offset-käskyt suoraan painikepalkissa. Automaattisen versioinnin takia arkkitehti voi olla varma kaikista mallissa tapahtuneista muutoksista. Mallipohjainen näytöllä tapahtuva vertailu pohjautuu ArchiCADin merkintätyökaluihin. Saman ominaisuuden avulla on mahdollista vertailla eroja omien konsulteille lähetettyjen arkkitehtimallien välillä. 5 Piirustuspohjainen tiedonsiirto Riippumatta mallipohjaisen tiedonsiirron yleistymisestä on joissain tilanteissa käytössä piirustuksia. Seuraavia parannuksia on tehty DWG-tiedostojen siirtoon ArchiCAD 14 -versiossa: Piirustustyökalun asetuksissa on uusi, projektin tasoista riippumaton vaihtoehto piirustuksen tasojen näyttämiselle. Näin piirustuksen voi linkittää projektiin liittämättä sen attribuutteja ja kuitenkin hallita sen tasoja. Käytetyn tavan ikoni on korostettuna sitä käytettäessä. Tämä on hyödyllinen, mikäli menetelmästä toiseen vaihdetaan näppäinoikotiellä. 7.3 Mittatekstien etu- ja loppuliite Loppu- ja alkuliitteiden lisääminen mittateksteihin joko normaalina, automaattitekstinä tai yläindeksinä. Teksti pysyy dynaamisena. 7.4 Laajennettu Etsi ja valitse Nyt voi hakea elementtejä, joihin on kytketty selite tekstisisällöllä osittaisen tai koko tekstin. Uusia kenttiä voi käyttää ongelmallisten, korjausta tarvitsevien elementtien etsimiseen, kuten puuttuvien attribuuttien etsimiseen puuttuviin objekteihin viittaavat elementit. 7.5 Helpompi häämön valinta Nyt häämön valintaan pääse suoraan Häämö-apuikkunasta, painikepalkista tai kohdevalikosta. AutoCAD versioiden DWG-muotojen tuki. Muita käytettävyysparannuksia: Valinta-alueen sisällön tallennus DWG-muotoon: vain tarpeelliset osat sisällytetään tiedostoon.

5 UO Laajennettu rakennekerroksien määrä Pyrkimys kestävän kehityksen mukaiseen arkkitehtuuriin on tuonut käyttöön entistä monimutkaisempia rakenneratkaisuja. Rakennekerroksien määrä ArchiCAD-rakennetyypeissä on kasvanut aiemmasta kahdeksasta neljäänkymmeneenkahdeksaan. Sarkain/Vaihto ja Sarkain siirtävät soluvalintaa vasemmalle ja oikealle. Vastaavasti Enter/Vaihto ja Enter siirtävät ylös ja alas. Solupohjainen vieritys auttaa siirtymään monirivisten tekstien muokkauksessa. Muita parannuksia: Soluvalinta taulukkoikkunassa korostaa nyt rivin ja sarakkeen, koska muotoilu voi vaikuttaa molempiin. Uudet alaryhmän nimi- ja ID-kentät ovat käytössä projektitaulukoissa. Piirustuksen numero voi nyt vastata planssivihkon alaryhmähierarkiaa. 7.9 Suora siirto Elementtitaulukoista Exceliin Suora tallennus Excel-muotoon on nyt tuettu myös Mac OS -järjestelmissä. Grafiikka ja teksti siirtyvät nyt WYSIWYG-muodossa eli muotoiluineen Exceliin. Tallennus.xls-muotoon toimii myös ilman koneelle asennettua Excel-ohjelmaa Planssivihkon parannukset Uudet lisätyt planssit ilmestyvät nyt puuhierarkian tai kansion pohjalle, näin olevien planssien numerot säilyvät muuttumattomina. Vastaavasti uudet näkymät ilmestyvät hierarkian loppuun Julkaistujen kohteiden versiointi Usein sama sarja julkaistaan useita kertoja piirustusmuutosten vuoksi. Vanhat julkaistut kohteet halutaan kuitenkin säilyttää. Versiosta 14 alkaen julkaistavan kohteen ja syntyvän tiedoston nimet ovat samat. Tämä tarkoittaa, että kohteen julkaisun jälkeen uudelleennimeämällä kohteen seuraavan revision mukaisesti voi sen julkaista ilman, että se korvaa aiemman kohteen. Julkaisuprosessi ilmoittaa nyt kohteiden kansion Maastomittaustiedon tuonti ArchiCAD-pinnaksi Suunnittelu-valikon käskyllä voi nyt tuoda minkä tahansa TXT- tai XYZ-tekstitiedoston automaattisesti ArchiCAD-pinnaksi. 7.7 Varjot OpenGL-ikkunoissa OpenGL 3D -moottori tukee nyt varjojen esitystä luonnollisemman esityksen luomiseksi. ArchiCADin 3D-ikkuna on nyt aiempien versioiden renderoinnin tasoinen. 7.8 Kehittyneemmät Elementti- ja Projektitaulukot Kehittyneemmät Elementti- ja Projektitaulukot Taulukkolaskentaohjelmista tutut muokkaustekniikat toimivat nyt taulukkoikkunoissa: 7.13 Paremmat PDF-tallennuksen sivuasetukset Mittakaavaiset piirusrustukset, mukaan luettuna ne, joissa on ylätai alaotsake, tallentuvat oikein. 8 Parempi kirjastojenhallinta 8.1 Pidä objektit, joita tarvitset, poista vanhentuneet Projektikohtaiset objektit siirtyvät nyt yhdellä osoituksella sinne, minne ne kuuluvat: projektin sisäiseen kirjastoon. Samalla pääsee eroon vanhoista kirjastoista, joista on käytetty vain muutamia objekteja, valitsemalla kirjastojenhallinnasta kirjaston ja osoitta-

6 UO. - 6 malla Sisällytä sijoitetut objektit. Näin kaikki valitun kirjaston sijoitetut objektit sisällytetään projektiin ja alkuperäinen poistetaan. Liitä kirjastonosat -toiminto liittää projektikohtaiset objektit Sisällytettyyn kirjastoon, joten ne ovat aina projektissa mukana helpottaa objektipäälekkäisyyksien vähentämisessä poistamalla ylimääräisiä kirjastoja nopeuttaa kirjastojen lataamista vähentämällä ladattavaa sisältöä. 8.2 Helpompi ArchiCAD-kirjastojen siirto Mikäli käytössä on useampi ArchiCAD-kirjastoversio, ArchiCAD osaa automaattisesti yhdistää ne. Automatiikka varmistaa, että käytössä on uusin versio, ja se korvaa automaattisesti vanhemmat niiden optimoiduilla Tuontikirjastoversioilla. Näin käyttöön jäävät vain tarpeelliset kirjastonosat. Sama prosessi on käytössä myös Mallipalvelimen kirjastojenhallinnassa, mikäli tuontikirjastot on ladattu palvelimelle. 8.3 Vältä kirjastoristiriitoja ja puuttuvia objekteja ArchiCAD tuottaa enemmän tietoa ladatuista kirjastoista ja objekteista. Joka kirjastolle: Kuinka monta elementtiä ja mitkä on sijoitettu. Tämän avulla voi helpommin valita, tarvitseeko kyseistä kirjastoa. Puuttuville objekteille: puuttuvan kirjaston nimi ja sen viimeinen sijainti auttaa paikallistamaan ongelmaa. Päällekkäisille objekteille: mitkä objektit ovat päällekkäisiä auttaa valitsemaan, mikä kirjasto jätetään käyttöön. Kahdentuneilla objekteilla on useita lähteitä - nämä tunnistetaan ja niiden väliltä on helpompi valita. 9 ArchiCAD 14 -kirjaston uusi sisältö 9.1 ArchiCAD 14 -kirjaston uudet objektit Uudet objektit kirjastokansioiden mukaisessa järjestyksessä: Yleiskirjasto 14-Kalusteet-Toimistotarvikkeet 14 Projektori 14 Projektionäyttö 14 imac 14 MacMini 14 MacBookPro 14 MacPro 14 Yleiskirjasto-Kalusteet-Tuolit 14 Toimistotuoli Toimistotuoli Designjakkara 14 Designtuoli Designtuoli Jakkara 14 Yleiskirjasto-Kalusteet-Myymäläkalusteet 14 Sateenvarjoteline 14 Yleiskirjasto-Kalusteet-Kaapit ja hyllyt Muokattava hylly 14 Yleiskirjasto-Kalusteet-Sohvat 14 Designsohva 14 Yleiskirjasto-Kalusteet-Vuoteet 14 Sairaalavuode 14 Yleiskirjasto-Talotekniikka 14- Vesikalusteet 14 Inva-WC-istuin Vapaastiseisova amme 14 Seinäkiinnitteinen hana 14 Yleiskirjasto-Kalusteet- Kylpyhuonetarvikkeet 14 WC-paperiannostelija 14 Yleiskirjasto-Talotekniikka- Vesikalusteet Siivousallas 14 Visualisointi-Ihmiset ja ajoneuvot- Ihmiset Nainen istuva Istuva Mies 1 14 Istuva Mies 2 14 Pyöräilevä mies 14 Pyöräilevä nainen Uudistetut objektit Olemassa olevat objektit, joita on ajanmukaistettu: Yleiskirjasto-Kalusteet- Toimistokalusteet Kopiokone Plotteri Kannettava LCD-näyttö PC Apple-hiiri Yleiskirjasto-Kalusteet-Tuolit Designtuoli 03 Visualisointi-Ihmiset ja ajoneuvot- Ajoneuvot Uusi ajoneuvo jokaiseen ryhmään, esimerkiksi Pick Up

7 UO. - 7 Yleiskirjasto-Talotekniikka-Hissit ja liukuportaat Hissi: korvaa vanhat Hissi objektit nyt yhdellä objektilla toteutettuna. 9.3 Uusia ominaisuuksia sisältävät objektit Tämän luettelon objekteilla on uusia ominaisuuksia. Yleiskirjasto-Kalusteet-Tuolit Aulatuoli: uusia tyyppejä Tuoli 03: uusia tyyppejä Yleiskirjasto-Kalusteet- Kaapit ja hyllyt Toimistokaappi 01: uusia laatikostoyhdistelmiä, uusi käyttöliittymä Yleiskirjasto-Kalusteet-Pöydät Toimistopöytä L1, Toimistopöytä L2, Toimistopöytä Suorakaide: uusia varusteita (jalat, sermi, kaappi) sekä uusi käyttöliittymä Visualisointi-Ihmiset ja Ajoneuvot-Ihmiset Kuvaihmiset: uusia kuvia Yleiskirjasto-Kalusteet-Kaapit ja hyllyt Lokerokaappi: jalat ja lisää ovityyppejä 9.4 Ovien ja ikkunoiden parannukset Aukkojen ympärysten säädöt eli eristetilan sulku ja pieli on eriytetty omiin osioihinsa Uudet pielen ja eritetilan sulun asetukset Seuraavat vaihtoehdot ovat käytössä. Rappaus Paikalla tehty Esivalmisteinen Muu Ei pieltä reuna kyllä kyllä kyllä kyllä Ei pieltä kyllä kyllä kyllä kyllä Pieli kyllä kyllä kyllä kyllä Käännetty pieli kyllä kyllä kyllä kyllä Vino pieli kyllä ei ei kyllä Vino sisäpieli kyllä ei ei kyllä Perinteinen pieli kyllä ei ei kyllä Muu pieli kyllä ei ei kyllä Uudet ja päivitetyt ovet O1 Liukuva taiteovi moniosainen O2 Liukuva taiteovi moniosainen O1 Autotalli 3

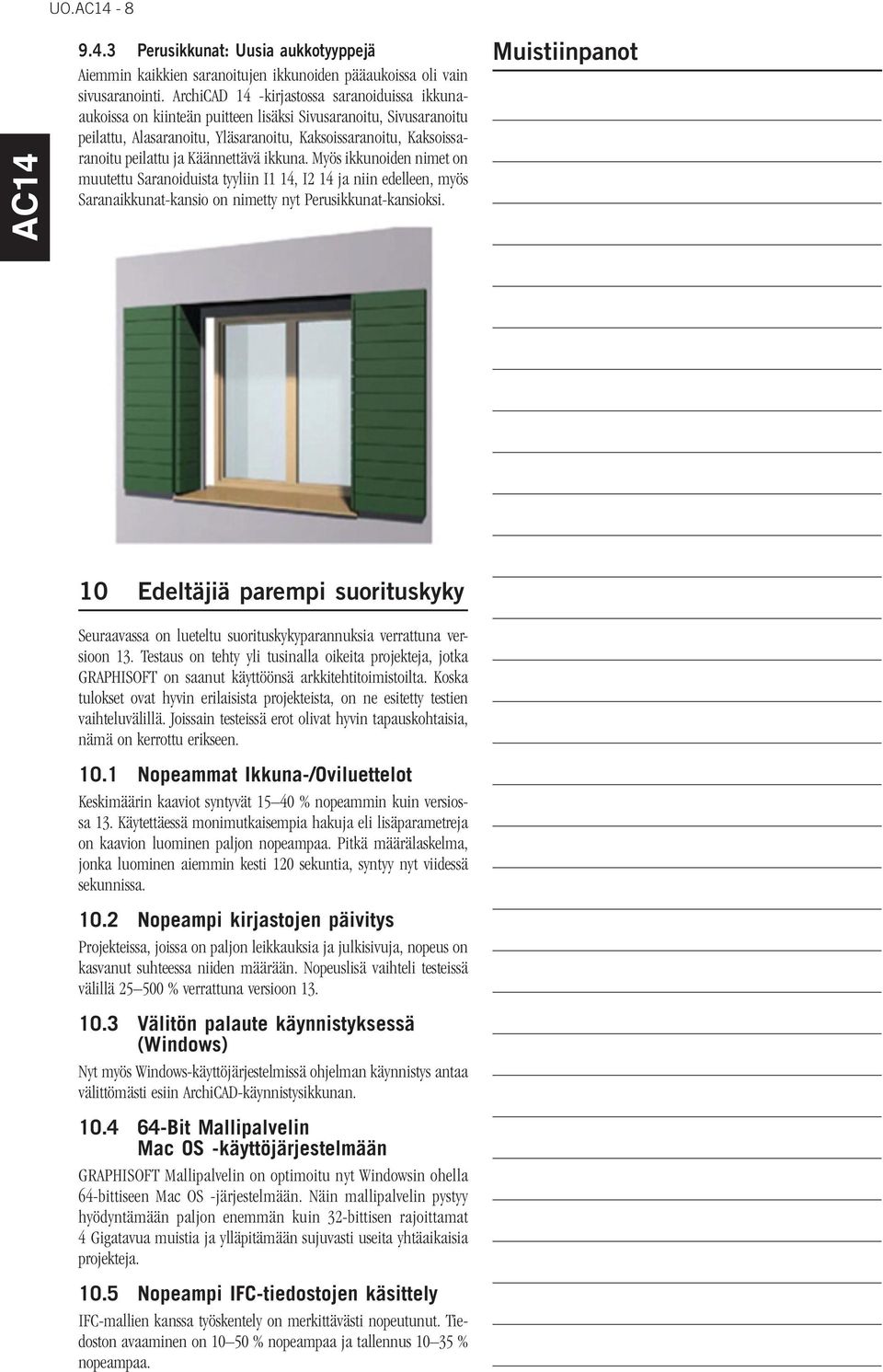

8 UO Perusikkunat: Uusia aukkotyyppejä Aiemmin kaikkien saranoitujen ikkunoiden pääaukoissa oli vain sivusaranointi. ArchiCAD 14 -kirjastossa saranoiduissa ikkunaaukoissa on kiinteän puitteen lisäksi Sivusaranoitu, Sivusaranoitu peilattu, Alasaranoitu, Yläsaranoitu, Kaksoissaranoitu, Kaksoissaranoitu peilattu ja Käännettävä ikkuna. Myös ikkunoiden nimet on muutettu Saranoiduista tyyliin I1 14, I2 14 ja niin edelleen, myös Saranaikkunat-kansio on nimetty nyt Perusikkunat-kansioksi. Muistiinpanot 10 Edeltäjiä parempi suorituskyky Seuraavassa on lueteltu suorituskykyparannuksia verrattuna versioon 13. Testaus on tehty yli tusinalla oikeita projekteja, jotka GRAPHISOFT on saanut käyttöönsä arkkitehtitoimistoilta. Koska tulokset ovat hyvin erilaisista projekteista, on ne esitetty testien vaihteluvälillä. Joissain testeissä erot olivat hyvin tapauskohtaisia, nämä on kerrottu erikseen Nopeammat Ikkuna-/Oviluettelot Keskimäärin kaaviot syntyvät % nopeammin kuin versiossa 13. Käytettäessä monimutkaisempia hakuja eli lisäparametreja on kaavion luominen paljon nopeampaa. Pitkä määrälaskelma, jonka luominen aiemmin kesti 120 sekuntia, syntyy nyt viidessä sekunnissa Nopeampi kirjastojen päivitys Projekteissa, joissa on paljon leikkauksia ja julkisivuja, nopeus on kasvanut suhteessa niiden määrään. Nopeuslisä vaihteli testeissä välillä % verrattuna versioon Välitön palaute käynnistyksessä (Windows) Nyt myös Windows-käyttöjärjestelmissä ohjelman käynnistys antaa välittömästi esiin ArchiCAD-käynnistysikkunan Bit Mallipalvelin Mac OS -käyttöjärjestelmään GRAPHISOFT Mallipalvelin on optimoitu nyt Windowsin ohella 64-bittiseen Mac OS -järjestelmään. Näin mallipalvelin pystyy hyödyntämään paljon enemmän kuin 32-bittisen rajoittamat 4 Gigatavua muistia ja ylläpitämään sujuvasti useita yhtäaikaisia projekteja Nopeampi IFC-tiedostojen käsittely IFC-mallien kanssa työskentely on merkittävästi nopeutunut. Tiedoston avaaminen on % nopeampaa ja tallennus % nopeampaa.
