Karhu-maalämpöpumppu. Asennus- ja käyttöohje K- mallit Johnson Controls -ohjaus. Pohjolan Maalämpö Oy

Koko: px
Aloita esitys sivulta:

Download "Karhu-maalämpöpumppu. Asennus- ja käyttöohje K- mallit 6-15. Johnson Controls -ohjaus. Pohjolan Maalämpö Oy"

Transkriptio

1 Karhu-maalämpöpumppu Asennus- ja käyttöohje K- mallit 6-15 Johnson Controls -ohjaus Pohjolan Maalämpö Oy 1

2 Sisällysluettelo: Yleistä 3 Toimintaselostus 4 Kuljetus, asennus ja sijoitus 5 Toimituksen sisältö ja tarvittavat lisävarusteet 6 Sähköurakkaan kuuluvat työt 7 Maaputkiston upotusohje 8 Liuosputkiston upotusohje vesistöön 9 Lämpökaivo Liuosputkiston liittäminen pumppuun ja täyttö Lämpöpumpun käyttöön otto 14 Pumpun ohjauskytkimet 15 Huolto ja takuuohjeet 16 Tekniset tiedot 17 Liitteet kuva 1 kuva 2 sähkökaavio K6-K15(1/2) sähkökaavio K6-K15(2/2) riviliittimet K6-K15 kytkentäkaavio pumpun ja varaajan lähtöjen koko maapiirin täyttö sijoitus Lue ohje huolellisesti ennen asennuksen aloittamista. Käytä lopullisessa asennuksessa aina laitteen mukana tulevia ohjeita mahdollisesti tulleiden muutosten takia. 2

3 Yleistä Karhu K-mallin pumput ovat Pohjolan Maalämpö Oy:n valmistamia maalämpöpumppuja. K-mallin pumput ovat tarkoitettu omakotitalojen lämpimän käyttöveden ja lämmityksen tuottamiseen. Lämmönjako toimii vesikiertoisella lattia tai patterilämmityksellä. Lämmönlähteenä käytetään maata, porakaivoa tai vesistöä. Lämpöpumppu kerää maaputkiston avulla maaperään sitoutunutta lämpöenergiaa talteen ja siirtää sen varaajaan, josta lämpöä otetaan käyttöveden sekä rakennuksen lämmittämiseen. Karhu-maalämpöpumput keräävät noin 70 % tarvittavasta lämpöenergiasta luonnosta ja noin 30 % tarvitaan sähköenergiaa kompressorin ja apulaitteiden pyörittämiseen. 3

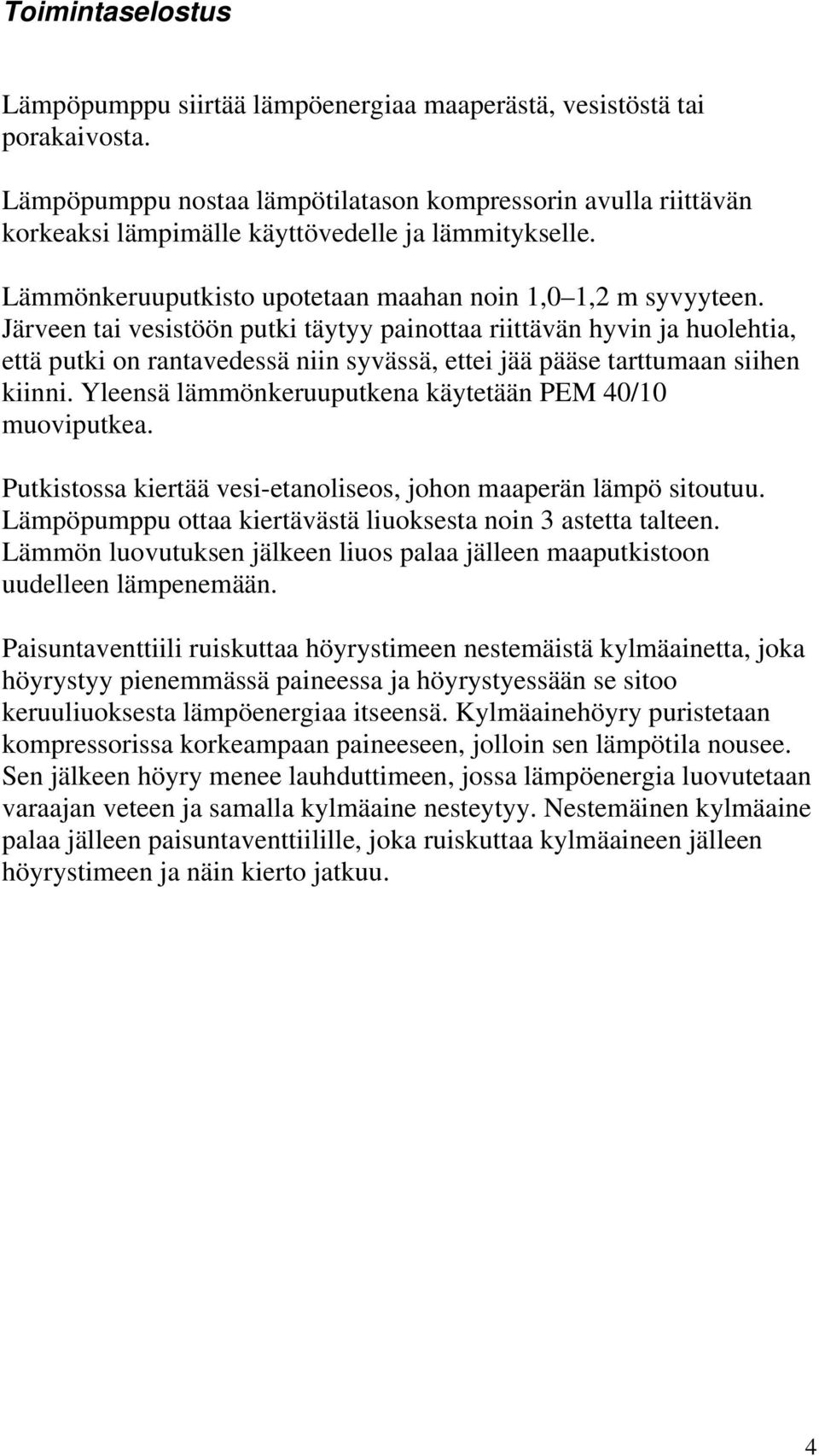

4 Toimintaselostus Lämpöpumppu siirtää lämpöenergiaa maaperästä, vesistöstä tai porakaivosta. Lämpöpumppu nostaa lämpötilatason kompressorin avulla riittävän korkeaksi lämpimälle käyttövedelle ja lämmitykselle. Lämmönkeruuputkisto upotetaan maahan noin 1,0 1,2 m syvyyteen. Järveen tai vesistöön putki täytyy painottaa riittävän hyvin ja huolehtia, että putki on rantavedessä niin syvässä, ettei jää pääse tarttumaan siihen kiinni. Yleensä lämmönkeruuputkena käytetään PEM 40/10 muoviputkea. Putkistossa kiertää vesi-etanoliseos, johon maaperän lämpö sitoutuu. Lämpöpumppu ottaa kiertävästä liuoksesta noin 3 astetta talteen. Lämmön luovutuksen jälkeen liuos palaa jälleen maaputkistoon uudelleen lämpenemään. Paisuntaventtiili ruiskuttaa höyrystimeen nestemäistä kylmäainetta, joka höyrystyy pienemmässä paineessa ja höyrystyessään se sitoo keruuliuoksesta lämpöenergiaa itseensä. Kylmäainehöyry puristetaan kompressorissa korkeampaan paineeseen, jolloin sen lämpötila nousee. Sen jälkeen höyry menee lauhduttimeen, jossa lämpöenergia luovutetaan varaajan veteen ja samalla kylmäaine nesteytyy. Nestemäinen kylmäaine palaa jälleen paisuntaventtiilille, joka ruiskuttaa kylmäaineen jälleen höyrystimeen ja näin kierto jatkuu. 4

5 Kuljetus Lämpöpumppu ja varaaja tulee kuljettaa aina pystyasennossa sekä suojata kastumiselta ja pakkaselta. Varastointi Lämpöpumppu ja varaaja tulee säilyttää ennen asennusta lämpimässä tilassa. Asennus Lämpöpumpun saa asentaa vai LVI-luvat omaava putkiurakoitsija ja sähkötyöt tulee tehdä sähköurakointiluvat omaava urakoitsija. Sijoitus Lämpöpumppu tulee sijoittaa erilliseen tekniseen tilaan, jossa on lattiakaivo. Tilan tulee olla lämpöeristetty ja lämmin. Pumppu tulee asentaa vaakasuoraan säätöjalkojen avulla. Vältä pumpun asentamista ääniherkille seinille. Pumppu ja varaaja tulisi sijoittaa tekniseen tilaan siten, että seinän ja laitteen väliin jää min. 50 mm. Teknisessä tilassa täytyy olla lattiakaivo. (liite. mittapiirrokset). 5

6 Karhu K- maalämpöpumpun toimituksen sisältö Maapiirin muovinen paisunta-astia Lämmönsäätöautomatiikan ulkoanturi, menovesianturi 1 tai 2 kpl ja varaaja-anturi 1 kpl 3-tie venttiilin säätömoottori 1 tai 2 kpl riippuen lämmityspiirien määrästä Asennus ja käyttöohje Vastuspaketti sisältää Varavastus / lisätehovastus Käyttöveden tulistusvastus Kytkentäkotelot vastuksille Varaajatermostaatti Tarvittavat lisävarusteet Lämmityspiirin L1 kolmitieventtiili (L2-piirin, jos kytkettynä) Kaapeli lämpöpumpulta toimimoottoreille Lämmitysjärjestelmän paisunta-astia Kiertovesipumppu L1- ja (L2) piireille Käyttöveden 3-tie sekoitusventtiili (Oras 4210 DN15) Lämmitysjärjestelmän varoventtiili 1,5 bar Lämmitysjärjestelmän painemittari 0-4 bar Maapiirin täyttöryhmä Putket ja putkivarusteet 6

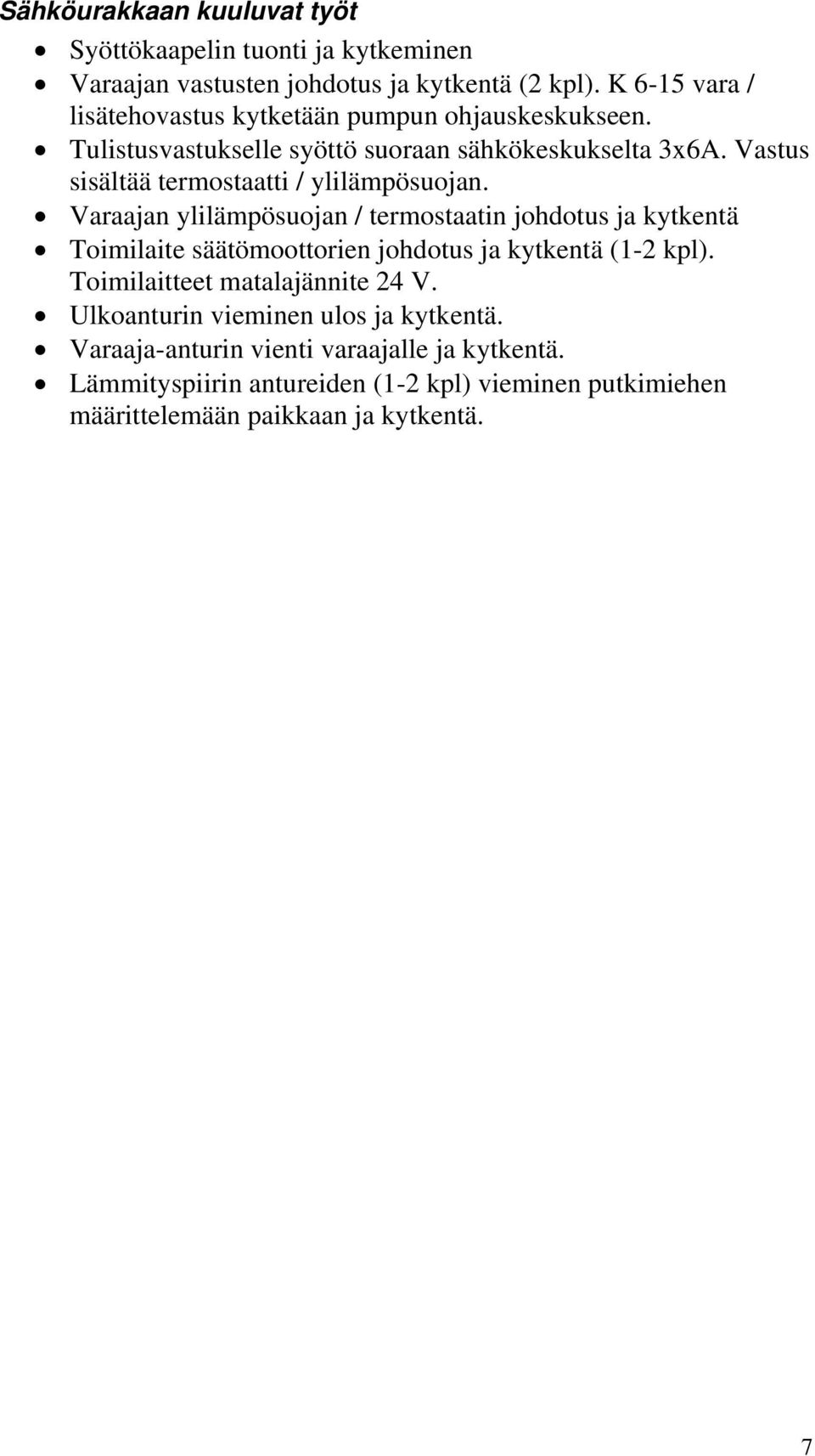

7 Sähköurakkaan kuuluvat työt Syöttökaapelin tuonti ja kytkeminen Varaajan vastusten johdotus ja kytkentä (2 kpl). K 6-15 vara / lisätehovastus kytketään pumpun ohjauskeskukseen. Tulistusvastukselle syöttö suoraan sähkökeskukselta 3x6A. Vastus sisältää termostaatti / ylilämpösuojan. Varaajan ylilämpösuojan / termostaatin johdotus ja kytkentä Toimilaite säätömoottorien johdotus ja kytkentä (1-2 kpl). Toimilaitteet matalajännite 24 V. Ulkoanturin vieminen ulos ja kytkentä. Varaaja-anturin vienti varaajalle ja kytkentä. Lämmityspiirin antureiden (1-2 kpl) vieminen putkimiehen määrittelemään paikkaan ja kytkentä. 7

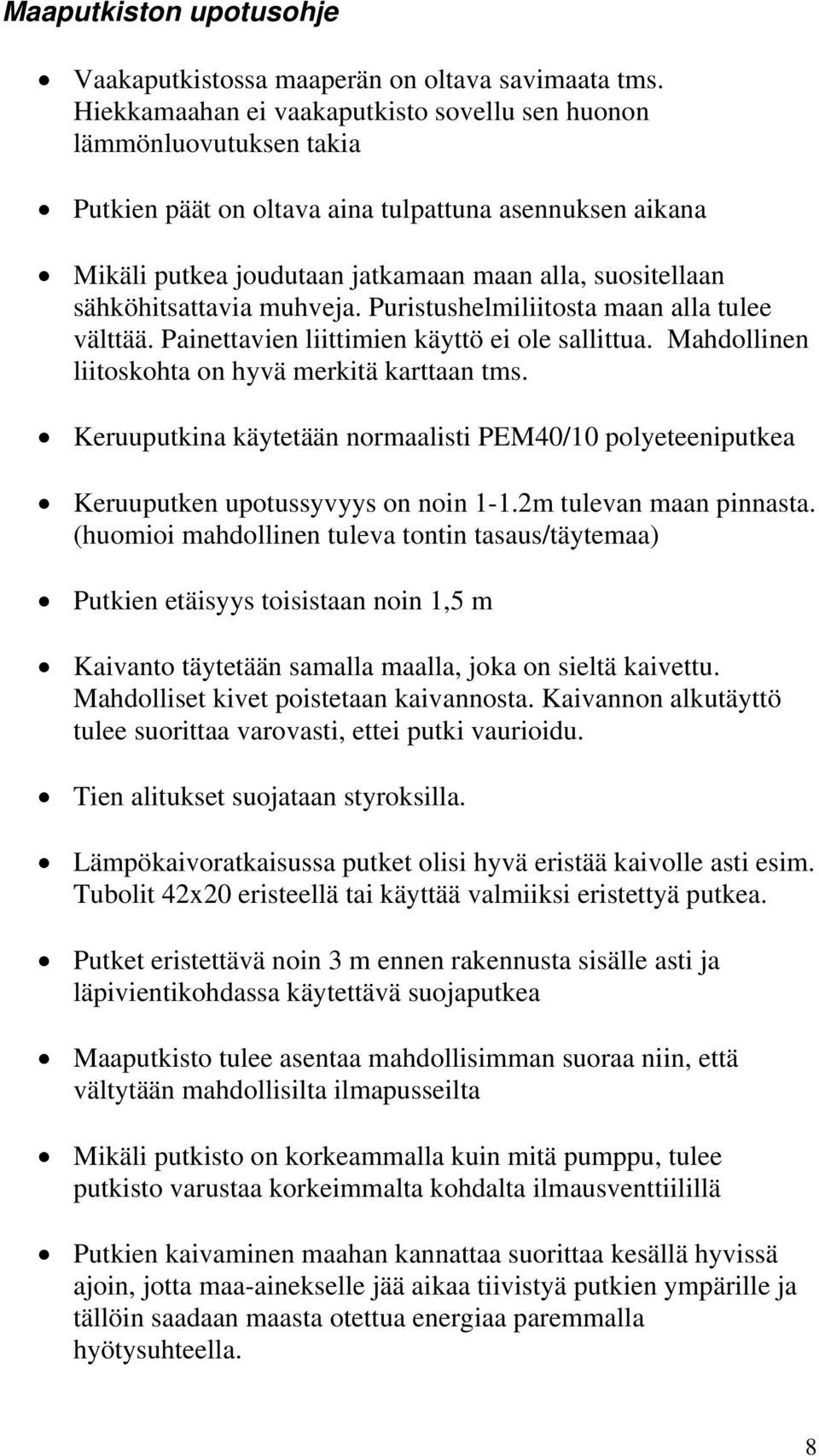

8 Maaputkiston upotusohje Vaakaputkistossa maaperän on oltava savimaata tms. Hiekkamaahan ei vaakaputkisto sovellu sen huonon lämmönluovutuksen takia Putkien päät on oltava aina tulpattuna asennuksen aikana Mikäli putkea joudutaan jatkamaan maan alla, suositellaan sähköhitsattavia muhveja. Puristushelmiliitosta maan alla tulee välttää. Painettavien liittimien käyttö ei ole sallittua. Mahdollinen liitoskohta on hyvä merkitä karttaan tms. Keruuputkina käytetään normaalisti PEM40/10 polyeteeniputkea Keruuputken upotussyvyys on noin 1-1.2m tulevan maan pinnasta. (huomioi mahdollinen tuleva tontin tasaus/täytemaa) Putkien etäisyys toisistaan noin 1,5 m Kaivanto täytetään samalla maalla, joka on sieltä kaivettu. Mahdolliset kivet poistetaan kaivannosta. Kaivannon alkutäyttö tulee suorittaa varovasti, ettei putki vaurioidu. Tien alitukset suojataan styroksilla. Lämpökaivoratkaisussa putket olisi hyvä eristää kaivolle asti esim. Tubolit 42x20 eristeellä tai käyttää valmiiksi eristettyä putkea. Putket eristettävä noin 3 m ennen rakennusta sisälle asti ja läpivientikohdassa käytettävä suojaputkea Maaputkisto tulee asentaa mahdollisimman suoraa niin, että vältytään mahdollisilta ilmapusseilta Mikäli putkisto on korkeammalla kuin mitä pumppu, tulee putkisto varustaa korkeimmalta kohdalta ilmausventtiilillä Putkien kaivaminen maahan kannattaa suorittaa kesällä hyvissä ajoin, jotta maa-ainekselle jää aikaa tiivistyä putkien ympärille ja tällöin saadaan maasta otettua energiaa paremmalla hyötysuhteella. 8

9 Liuosputkiston upotusohje vesistöön Vesistöön asennettaessa putket ankkuroidaan 5-15kg betonipainoilla noin 3 m välein. Nämä estävät putken ympärille muodostuvan jään aiheuttaman nosteen vaikutuksen, jolloin putket eivät nouse pintaan. Putki asennetaan putkikelalta vetämällä esim. veneellä suoraan vesistöön ilman painoja. Putki jää kellumaan tyhjänä veden pintaan. Kun putki on kokonaan vedessä ja putken päät rannalta kiinnitettynä ja ranta-alueelta upotettuna voidaan pohjapainoja asentaa veneestä rannasta alkaen. Painot asennetaan tiukasti kiinni putkeen esim. suurella nippusiteellä. Betonin ja putken väliin on hyvä laittaa jokin pehmuste esim. kumisuikale, joka estää hiertymisen ja painon liukumisen. Painojen etäisyys toisistaan noin 3 m. Vesistön syvyys tulisi olla yli 2 m. Vesistöputkeen ei suositella jatkoksia. Keruuputkiston asentamista virtaavaan jokeen ei suositella. Putki upotettava rantavedessä niin kauaksi, ettei jää pääse tarttumaan putkeen kiinni. 9

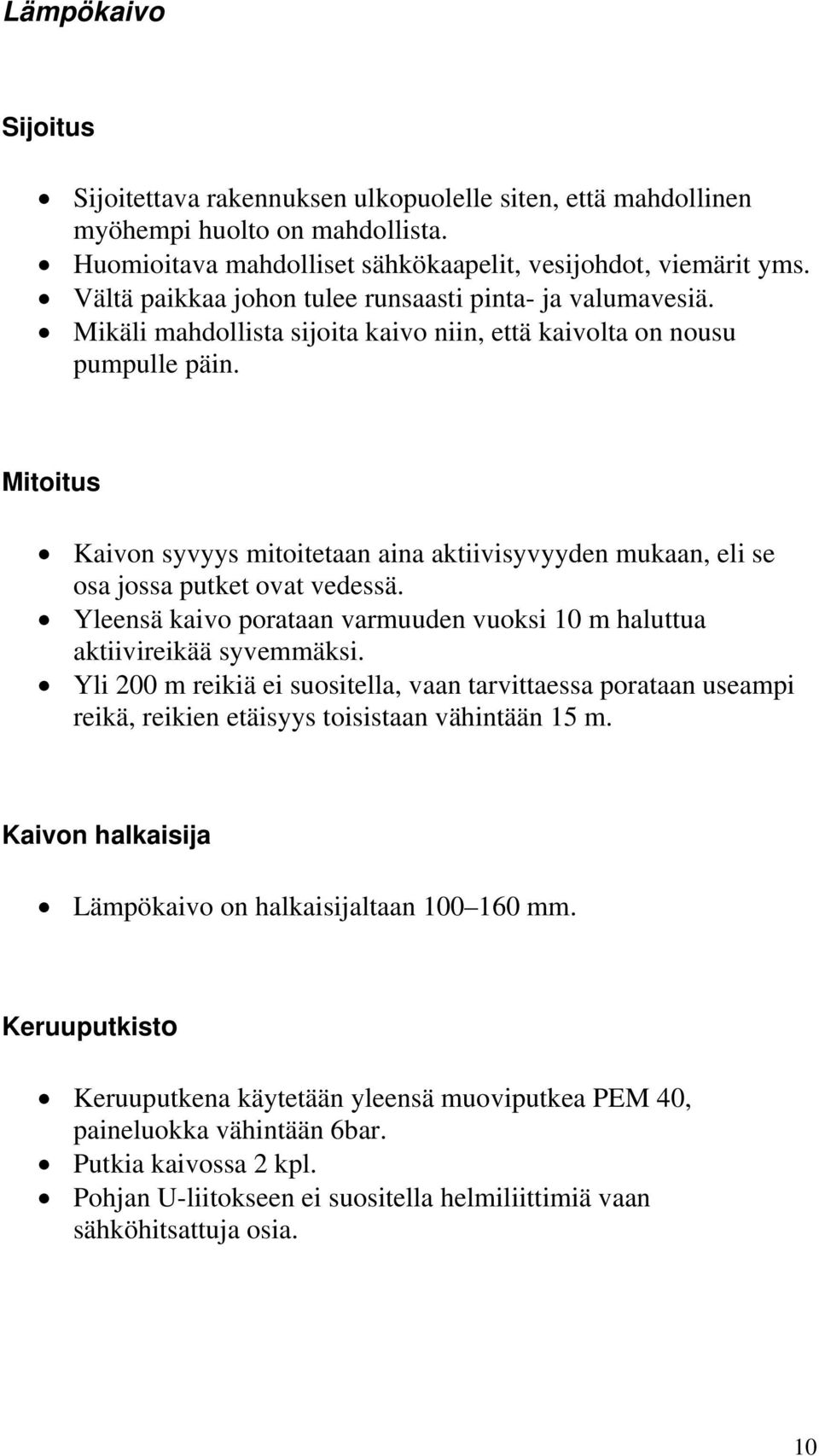

10 Lämpökaivo Sijoitus Sijoitettava rakennuksen ulkopuolelle siten, että mahdollinen myöhempi huolto on mahdollista. Huomioitava mahdolliset sähkökaapelit, vesijohdot, viemärit yms. Vältä paikkaa johon tulee runsaasti pinta- ja valumavesiä. Mikäli mahdollista sijoita kaivo niin, että kaivolta on nousu pumpulle päin. Mitoitus Kaivon syvyys mitoitetaan aina aktiivisyvyyden mukaan, eli se osa jossa putket ovat vedessä. Yleensä kaivo porataan varmuuden vuoksi 10 m haluttua aktiivireikää syvemmäksi. Yli 200 m reikiä ei suositella, vaan tarvittaessa porataan useampi reikä, reikien etäisyys toisistaan vähintään 15 m. Kaivon halkaisija Lämpökaivo on halkaisijaltaan mm. Keruuputkisto Keruuputkena käytetään yleensä muoviputkea PEM 40, paineluokka vähintään 6bar. Putkia kaivossa 2 kpl. Pohjan U-liitokseen ei suositella helmiliittimiä vaan sähköhitsattuja osia. 10

11 Lämmönkeruuliuos Yleensä Naturet maalämpöneste. Muuta nestettä käytettäessä varmistettava sopivuus tehtaalta. Pakkasenkestävyys -17 C astetta. Mikäli liuos laimennetaan vedellä, on se tehtävä ennen putkistoon pumppausta. Huoltokaivo Porakaivon päälle tulee rakentaa huoltokaivo, jossa putket saadaan liitettyä. Yleensä käytetään 800 mm halkaisijaltaan ja 1000 mm syvyydeltään olevaa betonirengasta. Kaivon pohjalta vedetään pintavesien purkuputki esim. avo-ojaan, jos mahdollista. 11

12 Veden käyttö talousvetenä Lämpökaivon vettä ei tule käyttää talousvetenä. Jäätymisriski. Hankautumat keruuputkistoon. Huollettavuus kärsii. Liuosputkiston liittäminen pumppuun ja täyttö Sekä tuleva, että palaava liuosputki on tuotava aina sisälle eristettynä noin 3 m ennen rakennusta. Liuosputkisto liitetään pumpun liittimiin 8 ja 9 (Cu 28). Liitin 9 maasta pumpulle on tuleva liuos. Liitin 8 on pumpulta paluu maahan. Putket liitetään kytkentäkaavion mukaisesti. Muovinen paisunta-astia kytketään imulinjaan eli liittimen 9 puolelle. Paisunta-astian minimi korkeus lattiasta on 1,5m. Maaliuoksena käytetään Naturet maalämpönestettä (denaturoitu etanoli 60 %), joka laimennetaan vedellä 30 prosenttiin. Valmiin liuoksen pakkasen kestävyys -17 astetta. Liuospiiri täytetään erillisen saavin kautta, joko uppopumppua tai painepumppua apuna käyttäen. Saaviin kaadetaan yksi 29 L liuosastia ja saman verran vettä. Näin saadaan saavillinen sekoitettua 50/50 % vesi/etanoliliuosta. Saavista ajetaan valmiiksi sekoitettua liuosta putkistoon hanan 11 (3/4 ) kautta aina niin kauan, että hanasta 14 (3/4 ) tulevasta letkusta palaa putkiston täytyttyä liuosta takaisin saaviin. Täytön aikana hana 12 (1 ) ja 10 (1/2 ) on kiinni. Kun järjestelmässä on kaksi maaliuospiiriä, on pidettävä vuorotelle hanoja 16 (1 ) ja 17 (1 ) kiinni, jotta saadaan kummastakin piiristä varmasti ilmat pois. Maaputkiston täytyttyä kierrätetään pumpun avulla liuosta saavista ja siihen takaisin noin 1 h ajan, jotta saadaan ilmakuplat putkistosta pois. Suljetaan hana 14 (3/4 ) ja ajetaan pumpulla paine putkistoon ja suljetaan hana 11 (3/4 ). Aukaistaan hana 12 (1 ). LK täyttöryhmää käytettäessä lue sen mukana tuleva ohje. 12

13 LIUOKSEN LISÄYS / ILMAUS / PAINEISTUS Järjestelmä paineistetaan muovisen paisunta-astian kautta lisäämällä nestettä maaliuospumpun kytkimen (kuva 2) avulla. Laita kytkin 2 keskiasentoon (maalämpöpumppu sammuu) (kuva 1). Laita hana 12 (1 ) kiinni. Paina kytkintä (kuva 2) (liuospumppu käynnistyy). Aukaise hana 10 (1/2 ) ja lisää liuosta n. ½ väliin paisunta-astiaa. Sulje hana 10 (1/2 ), paina kytkintä (kuva 2) ja aukaise hana 12 (1 ). Lisää liuosta paisuntaastian puoleen väliin. KUN KÄYTETÄÄN LK TÄYTTÖRYHMÄÄ Järjestelmä paineistetaan muovisen paisunta-astian kautta lisäämällä nestettä maaliuospumpun kytkimen (kuva 2) avulla. Laita kytkin 2 keskiasentoon (maalämpöpumppu sammuu) (kuva 1). KATSO LK täyttöryhmän kuvaa! Laita hana 1 kiinni. Paina kytkintä (kuva 2) (liuospumppu käynnistyy). Aukaise paisunta-astian päältä hana ja lisää liuosta n. ½ väliin paisunta-astiaa. Sulje hana, paina kytkintä (kuva 2) ja aukaise hana 1 (1 ). Pumpun ja varaajan väliset putkikytkennät Pumpun ja varaajan välille tulee 4 kpl putkea, jotka kytketään kuvan mukaisesti. Varaajan ja pumpun väliset putket oltava aina 28 Cu putkea ja putket tulee eristää. Varaajan ja pumpun välillä oleviin putkiin 6 ja 3 asennetaan 1 mudanerotin 13. Ylimmän käyttövesikierukan alapuolella olevaan 2 reikään tulee tulistusvastus. Huom. Varaajan yläosaan tulevat tulistuspiirin kaksi putkea 1 ja 2 on oltava nousussa varaajaan päin koko matkalta. Tulistuspiirissä ei ole kiertovesipumppua, vaan toiminta perustuu vapaaseen kiertoon. Putkien on oltava nousussa varaajaan päin, eikä putkissa saa olla lenkkejä ylös tai alaspäin. Käyttöveden kiertoa ei suositella. Mikäli kierto kuitenkin halutaan, tulee se kytkeä kuvan mukaisesti. Käyttöveden kierrossa ei saa olla kuivauspattereita, tuulikaappipuhaltimia tms. Putkisto tulee eristää hyvin. (Liite kytkentäkaavio). 13

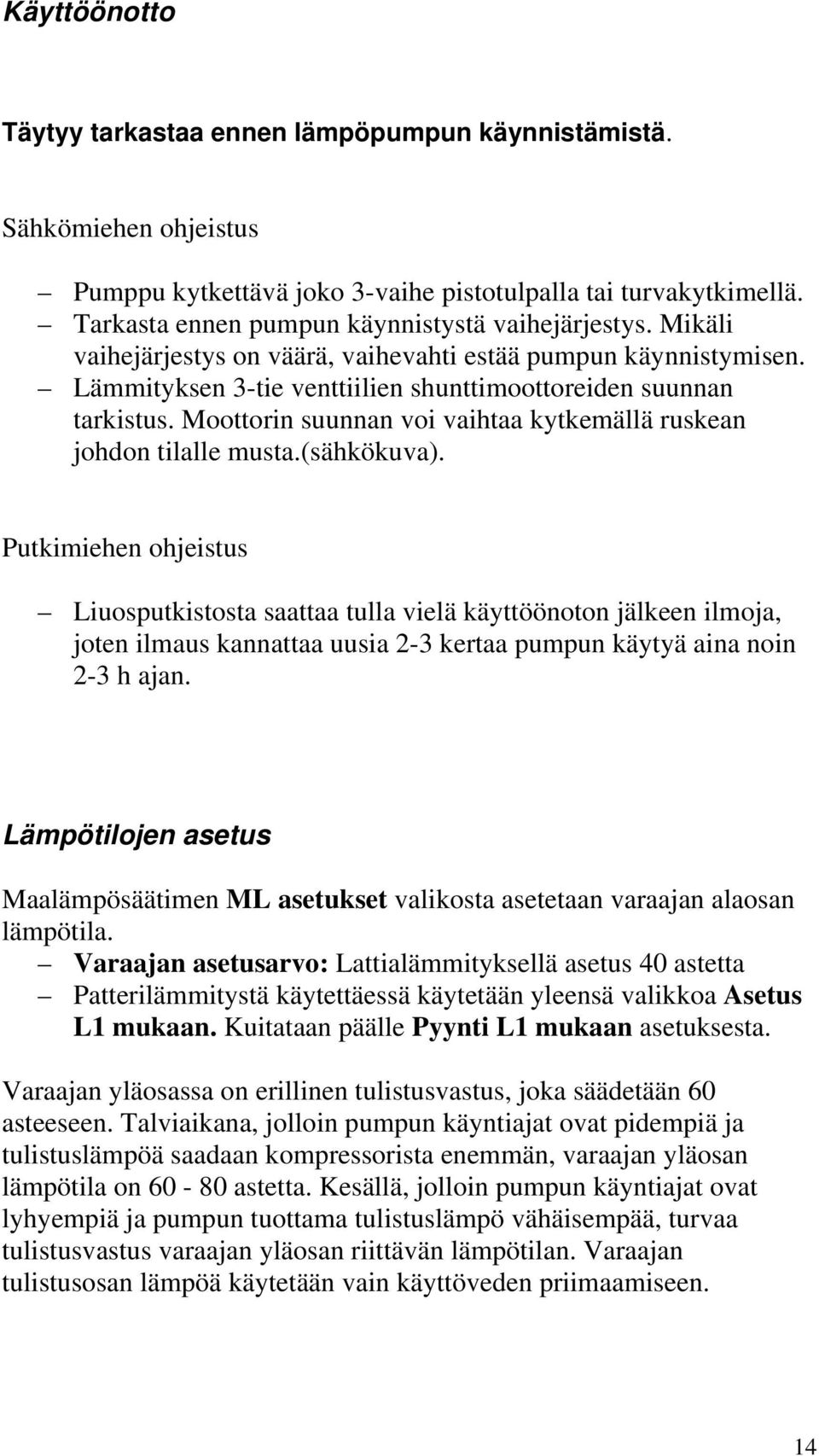

14 Käyttöönotto Täytyy tarkastaa ennen lämpöpumpun käynnistämistä. Sähkömiehen ohjeistus Pumppu kytkettävä joko 3-vaihe pistotulpalla tai turvakytkimellä. Tarkasta ennen pumpun käynnistystä vaihejärjestys. Mikäli vaihejärjestys on väärä, vaihevahti estää pumpun käynnistymisen. Lämmityksen 3-tie venttiilien shunttimoottoreiden suunnan tarkistus. Moottorin suunnan voi vaihtaa kytkemällä ruskean johdon tilalle musta.(sähkökuva). Putkimiehen ohjeistus Liuosputkistosta saattaa tulla vielä käyttöönoton jälkeen ilmoja, joten ilmaus kannattaa uusia 2-3 kertaa pumpun käytyä aina noin 2-3 h ajan. Lämpötilojen asetus Maalämpösäätimen ML asetukset valikosta asetetaan varaajan alaosan lämpötila. Varaajan asetusarvo: Lattialämmityksellä asetus 40 astetta Patterilämmitystä käytettäessä käytetään yleensä valikkoa Asetus L1 mukaan. Kuitataan päälle Pyynti L1 mukaan asetuksesta. Varaajan yläosassa on erillinen tulistusvastus, joka säädetään 60 asteeseen. Talviaikana, jolloin pumpun käyntiajat ovat pidempiä ja tulistuslämpöä saadaan kompressorista enemmän, varaajan yläosan lämpötila on astetta. Kesällä, jolloin pumpun käyntiajat ovat lyhyempiä ja pumpun tuottama tulistuslämpö vähäisempää, turvaa tulistusvastus varaajan yläosan riittävän lämpötilan. Varaajan tulistusosan lämpöä käytetään vain käyttöveden priimaamiseen. 14

15 Pumpun ohjauskytkimet Katso (liite kuva 1.) Kytkimet vasemmalta alkaen. 1. Ohjaussulake 2. Ohjauskytkin maalämpö tai suora sähkö. Kytkinvipu alhaalla numero 1 näkyvissä on maalämpö päällä. Häiriötilanteessa kytkeytyvät varaajan sähkövastukset automaattisesti päälle. Kytkinvipu ylhäällä numero 2 näkyvissä kytkeytyy vain varaajan varavastukset päälle, jolloin varaajan lämpötilan ohjaus on varaajan kyljessä olevan termostaatin takana. 3. Lämmönsäätöautomatiikka Johnson Controls. Katso erillinen ohje. Pumpun käynnistys Tarkistettava ennen pumpun käynnistystä. - Pumpun syöttöjohdon vaihejärjestys on oikea. - Liuospiiri on kierrätetty, ilmattu ja paineistettu. - Varaaja on täytetty ja ilmattu. - Pumppu käynnistetään kääntämällä (ohjaussulake 1) asentoon 1 ja (ohjauskytkin 2) ala-asentoon, jolloin on numero 1 näkyvissä. Pumpun käynnistysviive on 1 minuutti. 15

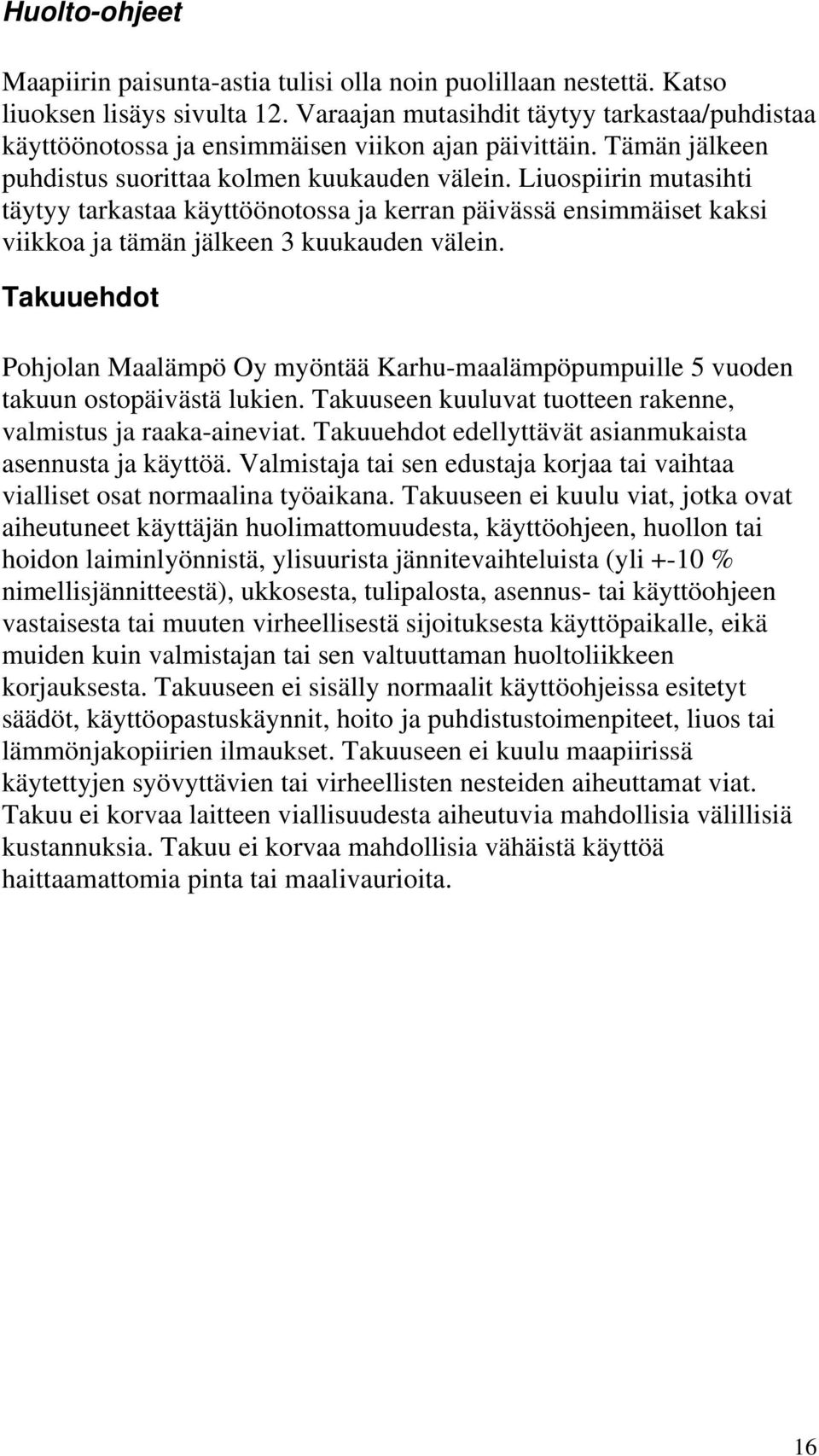

16 Huolto-ohjeet Maapiirin paisunta-astia tulisi olla noin puolillaan nestettä. Katso liuoksen lisäys sivulta 12. Varaajan mutasihdit täytyy tarkastaa/puhdistaa käyttöönotossa ja ensimmäisen viikon ajan päivittäin. Tämän jälkeen puhdistus suorittaa kolmen kuukauden välein. Liuospiirin mutasihti täytyy tarkastaa käyttöönotossa ja kerran päivässä ensimmäiset kaksi viikkoa ja tämän jälkeen 3 kuukauden välein. Takuuehdot Pohjolan Maalämpö Oy myöntää Karhu-maalämpöpumpuille 5 vuoden takuun ostopäivästä lukien. Takuuseen kuuluvat tuotteen rakenne, valmistus ja raaka-aineviat. Takuuehdot edellyttävät asianmukaista asennusta ja käyttöä. Valmistaja tai sen edustaja korjaa tai vaihtaa vialliset osat normaalina työaikana. Takuuseen ei kuulu viat, jotka ovat aiheutuneet käyttäjän huolimattomuudesta, käyttöohjeen, huollon tai hoidon laiminlyönnistä, ylisuurista jännitevaihteluista (yli +-10 % nimellisjännitteestä), ukkosesta, tulipalosta, asennus- tai käyttöohjeen vastaisesta tai muuten virheellisestä sijoituksesta käyttöpaikalle, eikä muiden kuin valmistajan tai sen valtuuttaman huoltoliikkeen korjauksesta. Takuuseen ei sisälly normaalit käyttöohjeissa esitetyt säädöt, käyttöopastuskäynnit, hoito ja puhdistustoimenpiteet, liuos tai lämmönjakopiirien ilmaukset. Takuuseen ei kuulu maapiirissä käytettyjen syövyttävien tai virheellisten nesteiden aiheuttamat viat. Takuu ei korvaa laitteen viallisuudesta aiheutuvia mahdollisia välillisiä kustannuksia. Takuu ei korvaa mahdollisia vähäistä käyttöä haittaamattomia pinta tai maalivaurioita. 16

17 Tekniset tiedot Karhu K 6-15 Lämmitysteho Osatehovastus Varavastus Tulistusvastus Liitäntäsulake Korkeus Leveys Syvyys 6-15 kw 4,5 kw 4,5 kw 3kW 3x16-20A (riippuen pumpusta) 1200 mm 600 mm 600 mm Malli K6 K8 K10 K12 K15 Lämpöteho 7,45 9,30 10,75 13,40 15,80 kw 0/+35 Lämpöteho 6,80 8,55 10,05 12,40 14,50 kw 0/+50 Sähköliitäntä 3 ~ 400V 3 ~ 400V 3 ~ 400V 3 ~ 400V 3 ~ 400V Sulakkeet 16A 16A 16A 16A 20A Käynnistys 40A 46A 51,5A 64A 74A virta kompr Max käyntivirta kompr 7A 9A 11A 11,6A 13,5A Huom.! Sulakkeina on käytettävä hidas tulppasulake tai C käyrän automaatti. Valmistaja: Pohjolan Maalämpö Oy Tampereentie Lempäälä Finland P F

18 Liitteet: Kuva 1. Kuva 2. 18

19

20

21

22

23

24

25

26 JOHNSON CONTROLS Maalämpösäädin KÄYTTÖOHJE

27 JOHNSON CONTROLS FX07 Ohjekirjassa perehdytään tarkemmin maalämpökoneen toimintaan ja asetuksiin. Noudattamalla ohjekirjan ohjeita saatte parhaimman hyödyn laitteestanne, sekä varmistatte laitteistonne oikean toiminnan. Ennen parametrien muuttamista lue tämä ohjekirja huolellisesti. Valmistaja ei vastaa väärinkäytöstä johtuvista vioista ja rikkoutumisista. Facility Explorer alustan FX07 on tehokas ja joustava yksikkösäädin maalämpöjärjestelmään. Säädin huolehtii koko järjestelmän säädöstä, ohjaten maapumpun ja kompressorin toimintaa ja lisäksi kahden eri lämmityspiirin säädön. Säädin ohjaa maapumpun ja kompressorin toimintaa asettelujen mukaisesti ja laskee mm. kompressorin käyntiajan. Lämmityksen säätö tapahtuu ulkolämpötilakompensointi periaatteella (PI-säädin). Johnson Controls FX07 -säädin täyttää vaativimmankin käyttäjän tarpeet. Vaihtoehtoisesti FX07 voidaan varustaa RS232 kommunikointikortilla ja GSM modeemilla, jolloin erimerkiksi hälytykset voidaan välittää haluttuun GSM numeroon. Pohjolan Maalämpö Oy Säätimen käyttöopas Sivu 2/15

28 JOHNSON CONTROLS FX07 SÄÄTIMEN NÄPPÄIMISTÖ Käyttöpainikkeiden selvitys: C painike = Paluu OK painike = Hyväksyminen painike = Valikkojen selaus ylöspäin. Asetusarvojen korotus painike = Valikkojen selaus alaspäin. Asetusarvojen vähennys Näyttölaitteen aloitus-sivulta pääsee eteenpäin painamalla C painiketta. Tämän jälkeen näyttö menee ns. päävalikkoon. Päävalikkoja pääsee selaamaan nuolinäppäimillä. Kun olet haluamassasi valikossa paina OK painiketta, jolloin pääset selaamaan valikon arvoja. Päävalikossa on seuraavat valikot: Mittaukset, Hälytykset, ML asetukset, L1 lämmitys, L2 lämmitys, Huolto (Huolto valikko näkyy vasta kun olet antanut salasanan), Salasana, Laskurit, Kello ja GSM (lisävaruste). Käyttöjännite TEKNISET TIEDOT 24 VAC / 9 VA Mitat Asennus C-kiskoon Pohjolan Maalämpö Oy Säätimen käyttöopas Sivu 3/15

29 JOHNSON CONTROLS FX07 Säätimen kytkentä Pohjolan Maalämpö Oy Säätimen käyttöopas Sivu 4/15

30 JOHNSON CONTROLS FX07 Menuvalikko (valikosta lisää sivulla 9) Pohjolan Maalämpö Oy Säätimen käyttöopas Sivu 5/15

31 JOHNSON CONTROLS FX07 Käytettävät anturit Ulkolämpötila, menoveden lämpötila 2 kpl, varaajan lämpötila. LÄMMITYSPIIRIEN ASETUS Säätimessä on tehdasasetuksena lattialämmityksen säädöt. Asetuksia voidaan tarvittaessa muuttaa ja säätää käyttäjän tarpeiden mukaan. Seuraavassa on esitetty suuntaa-antava lämpötaulukko eri lämmitysmuodoille. LÄMMITYS- MENOVEDEN LÄMPÖTILA MUOTO Lattia ,5 35, ,5 30,5 29, , Patteri ,5 54, ,5 41,4 38, Ilma 72, ,5 57, ,5 42, IV-kone , , ULKOLÄMPÖTILA Lämmityspiirien viritys Jos haluttu lämmitystaso ei toteudu perusasetusten mukaisilla asetusarvoilla, muuta arvoja tarpeen mukaan. Tutki kuitenkin ensin, vaikuttavatko seuraavat asiat säätöön: - Tarkasta, että maksimi tai minimi ei rajoita lämmitystä tarpeettomasti HUOM! maksimi ei saa olla etenkään lattialämmityskäytössä liian korkea (max. 40 astetta) - Tarkasta anturien lämpötilojen oikeellisuus - Tarkasta lämmityspiirien toimilaitteen ja venttiiliin kunto ja asento. Jos edelliset seikat ovat kunnossa, muuta lämmityspiirien asetuspisteitä haluamaasi suuntaan (kts. oheinen lämmityskäyrä). Pohjolan Maalämpö Oy Säätimen käyttöopas Sivu 6/15

32 JOHNSON CONTROLS FX07 Katso säätimen näyttämää ulkolämpötilaa sekä lämmityspiirien sen hetkistä asetusarvoa. Muuta tämän jälkeen lähintä asetuspistettä haluamaasi suuntaan. Esim. Ulkolämpötilan ollessa -13 astetta, tulee muuttaa asetusarvoa Ulko 3, meno 3. Tehtyäsi haluamasi muutokset, tarkasta kuinka menoveden asetus muuttui. HÄLYTYKSET Säätimessä on pitkälle kehitetty vianhallintajärjestelmä. Vian ilmettyä säädin antaa siitä hälytyksen ja toimii ennalta ohjelmoidulla tavalla. Hälytystilanteessa säätimen näyttöön ilmestyy ko. hälytyksen ilmaiseva teksti ja taustaväri muuttuu punaiseksi. Hälytyksen kuittaus tapahtuu millä tahansa näppäimellä. Toiminta: Painehälytys Syy: Säätimeen kytketyn pressostaatin hälytystilatieto aktiivinen. Toiminta: Maapumppu ja kompressori pysäytettynä. Ohjaus sähkövastuksilla. Hälytyksen taustavalo punainen, näytöllä hälytysteksti. Lämpösuojahälytys Toiminta sama kuin edellä. ML lämpötilahälytys Syy: Varaajan lämpötila alle ML hälytysraja asetuksen. Toiminta: Lämmitys siirtyy sähkövastuksille. Pois kytkeytyminen tapahtuu lämpötilan ylittäessä ML hälytysrajan. Hälytyksen taustavalo punainen, näytöllä hälytysteksti. Pohjolan Maalämpö Oy Säätimen käyttöopas Sivu 7/15

33 JOHNSON CONTROLS FX07 L1 (L2) maksimihälytys Syy: Lämmityspiirin lämpötila L1 (L2) maksimi asetuksen yli. Toiminta: Säädin ohjaa lämmitysverkoston toimilaitetta kiinni. Hälytyksen taustavalo punainen, näytöllä hälytysteksti. Ongelma Mahdollinen syy Ratkaisu Säätimeen ei tule valoa Syöttösulakkeet ei paikallaan tai palaneet Tarkista sulakkeet Sulakkeet palavat käynnistettäessä Syöttösulakkeet liian pienet tai väärän malliset Tarkista, että sulakkeet ovat oikean kokoiset ja että ne ovat hitaita tulppasulakkeita tai C-mallin automaattisulakkeita. Ensikäynnistyksessä varaajan lämpötilan Vaihevahti estää käynnistymisen. Syöttövaiheet väärinpäin. ollessa alle 30 astetta lämmittää sähkö- Mikäli syöttökaapelin vaihejärjestys väärä, vaihe- Sähkömies kääntää vaihejärjestyksen. vastukset varaajan yli 30 asteeseen, tunnistimessa ei pala valoa. Vaihejärjestyksen jonka jälkeen lähtee maalämpöpumppu ollessa oikea palaa siinä vihreä valo. päälle. Pumppu ei käynnistykään. Säätimessä teksti painehälytys Mutasihti tukossa tai liuospiirissä ilmaa Puhdista varaajan ja pumpun välissä olevat mutasihdit sekä liuospiirin mutasihti. Ilmaa liuospiiri uudelleen ja paineista. Säätimessä teksti lämpösuojahälytys Kompressorin lämpösuoja lauennut Sähkömies voi kuitata lämpösuojan. Mikäli lämpösuoja laukeaa uudelleen ota yhteys huoltoon. Säätimessä teksti ML lämpötilahälytys Varaajan lämpötila alle +30 astetta hälytysrajan Pumppu siirtyy häiriöön ja kytkee sähkövastukset päälle. Varaajan lämmettyä yli 30 asteen, pumppu käynnistyy automaattisesti. Säätimessä teksti L1 tai L2 ala tai Lämmityspiiriin menevän veden lämpötila on 10 astetta Tarkista, että säätömoottori liikkuu. yläraja hälytys yli tai ali lämmityskäyrän Tarkista, että säätömoottori ajaa oikeaan suuntaan, moottorin pyörimissuunta käännetään moottorin johdoista kääntämällä ruskea ja sininen johto ristiin. Pohjolan Maalämpö Oy Säätimen käyttöopas Sivu 8/15

34 JOHNSON CONTROLS FX07 SÄÄTIMEN VALIKKO Valikko MITTAUKSET: (Ei voida muuttaa) Varaajan lämpötila: Tämän hetkinen varaajan lämpötila. Ulkolämpötila: Tämän hetkinen ulkolämpötila. L1 Meno: Lämmityspiiri 1:sen tämänhetkinen lämpötila L1 Pyynti: Lämmityspiirin 1 haluttu menovesi. Haluttu menovesi muodostuu L1 Lämmitys valikossa annetun lämmityskäyrän mukaisesti. L1 Venttiilin asento: L1 piirin venttiilin tämänhetkinen asento 0 % = kiinni 100 % = auki L2 Meno: Lämmityspiiri 2:sen tämänhetkinen lämpötila L2 Pyynti: Lämmityspiirin 2 haluttu menovesi. Haluttu menovesi muodostuu L2 Lämmitys valikossa annetun lämmityskäyrän mukaisesti. L2 Venttiilin asento: L1 piirin venttiilin tämänhetkinen asento 0 % = kiinni 100 % = auki Liuospumppu: Näyttö kertoo onko liuospumppu (maapiiri) kytkeytyneenä päälle. Kompressori: Näyttö kertoo onko kompressori kytkeytyneenä päälle. Sähkövastus: Näyttö kertoo onko sähkövastus kytkeytyneenä päälle. Valikko HÄLYTYKSET: Hälytykset: Näytöllä EI HÄLYTYKSIÄ. Järjestelmä toimii oikein. Mikäli järjestelmässä on hälytys, niin näytössä lukee häiriön aiheuttaja. Silloin kun näyttö on ollut koskemattomana tietyn ajan niin hälytyksen tultua näyttö muuttuu punaiseksi ja ilmoittaa vian aiheuttajan. Näytöstä pääsee pois painamalla C painiketta. Pohjolan Maalämpö Oy Säätimen käyttöopas Sivu 9/15

35 JOHNSON CONTROLS FX07 Mikäli hälytys ei ole poistunut, näkyy näytöllä vielä kolmio. Kolmio poistuu vasta silloin, kun häiriön aiheuttaja on korjattu. Historia: Valikossa näkyy edellinen hälytyksen aiheuttaja. Valikko ML ASETUKSET: Varaajan lämpötila: Tämän hetkinen varaajan lämpötila. Varaajan asetusarvo: Näytöllä näkyy haluttu varaajan lämpötila. Lämpötilaa pystytään muuttamaan painamalla OK painiketta, jolloin asetusarvo alkaa vilkkua, tämän jälkeen arvoa voidaan muuttaa nuolinäppäimillä joko ylöstai alaspäin. Uusi asetusarvo menee muistiin painamalla uudelleen OK painiketta. HUOM! katso kohta Asetus L1 mukaan. Tehdasasetus 40 C / C oma-asetus. Hälytyslupa: Varaajan alarajahälytys voidaan tarvittaessa ottaa pois käytöstä esimerkiksi käyttöönoton yhteydessä. Tehdasasetus ON / oma-asetus. Asetus L1 mukaan: Käytetään yleensä patterilämmityksen yhteydessä. Valikossa on mahdollista valita varaajan asetusarvoksi joko kiinteä arvo (kohdassa Varaajan asetusarvo) tai arvo joka muuttuu valikossa L1 lämmitys asetellun lämmityskäyrän mukaisesti. Asetusarvo on kuitenkin noin 6 asetetta korkeampi kuin L1 pyyntilämpötila. Minimissään varaajan asetusarvo on noin 38 astetta. Mikäli halutaan asetusarvon seuraavan L1 käyrää, täytyy asetus vaihtaa ON asentoon. Asetus vaihdetaan painamalla OK painiketta, jonka jälkeen asetus vilkkuu. Vaihda nuolinäppäimillä näyttöön teksti ON ja paina OK painiketta. Tehdasasetus OFF / oma-asetus. Pyynti L1 mukaan: Valikossa näkyy varaajan asetusarvo. Asetusarvo on voimassa silloin jos asetus L1 mukaan on asetettu ON asentoon. Sähkövastuksen start viive: Aika, jonka lisätehovastus odottaa ennen kun kytkeytyy päälle jos kompressori ei ole Pohjolan Maalämpö Oy Säätimen käyttöopas Sivu 10/15

36 JOHNSON CONTROLS FX07 nostanut varaajan lämpötilaa halutuksi. Tehdasasetus 800 min / min oma-asetus. Valikko L1 LÄMMITYS: L1 Ulko 1: Näytössä näkyy lämmityksen aloituspiste (ulkolämpö). Mikäli aloituspistettä halutaan muuttaa, painetaan OK painiketta. Haluttu lämpötila valitaan nuolinäppäimille. Painamalla OK painiketta uudelleen, tallentuu arvo muistiin. Tehdasasetus 20 C / C omaasetus. L1 Meno 1: Menoveden haluttu lämpötila ULKO 1 valitun lämpötilan kohdalla. Asetuksen muutos kuten Ulko 1 kohdassa. Tehdasasetus 20 C / C oma-asetus. L1 Ulko 2: Lämmityskäyrän keskimmäinen piste. Asetuksen muutos kuten Ulko 1 kohdassa. Tehdasasetus 0 C / C oma-asetus. L1 Meno 2: Menoveden haluttu lämpötila ULKO 2 valitun lämpötilan kohdalla. Asetuksen muutos kuten Ulko 1 kohdassa. Tehdasasetus 29 C / C oma-asetus. L1 Ulko 3: Lämmityskäyrän viimeinen käyräpiste. Asetuksen muutos kuten Ulko 1 kohdassa. Tehdasasetus -30 C / C oma-asetus. L1 Meno 3: Menoveden haluttu lämpötila ULKO 3 valitun lämpötilan kohdalla. Asetuksen muutos kuten Ulko 1 kohdassa. Tehdasasetus 35 C / C oma-asetus. Laskettu menovesi: Laskennallinen asetusarvo L1 piirille. Arvo lasketaan yllä valitun lämmityskäyrän mukaan. Arvoa ei pysty muuttamaan. L1 Maksimilämpö: Lämmitysveden maksimilämpötila. Tehdasasetus 45 C / C oma-asetus. L1 Minimilämpö: Lämmitysveden minimilämpötila. Tehdasasetus 22 C / C oma-asetus. Pohjolan Maalämpö Oy Säätimen käyttöopas Sivu 11/15

37 JOHNSON CONTROLS FX07 Hälytyslupa: Lämmityspiirin ala/ylärajahälytys voidaan tarvittaessa ottaa pois käytöstä esimerkiksi käyttöönoton yhteydessä. Tehdasasetus ON / oma-asetus. Valikko L2 LÄMMITYS: L2 Ulko 1: Näytössä näkyy lämmityksen aloituspiste (ulkolämpö). Mikäli aloituspistettä halutaan muuttaa, painetaan OK painiketta. Haluttu lämpötila valitaan nuolinäppäimille. Painamalla OK painiketta uudelleen, tallentuu arvo muistiin. Tehdasasetus 20 C / C omaasetus. L2 Meno 1: Menoveden haluttu lämpötila ULKO 1 valitun lämpötilan kohdalla. Asetuksen muutos kuten Ulko 1 kohdassa. Tehdasasetus 20 C / C oma-asetus. L2 Ulko 2: Lämmityskäyrän keskimmäinen piste. Asetuksen muutos kuten Ulko 1 kohdassa. Tehdasasetus 0 C / C oma-asetus. L2 Meno 2: Menoveden haluttu lämpötila ULKO 2 valitun lämpötilan kohdalla. Asetuksen muutos kuten Ulko 1 kohdassa. Tehdasasetus 29 C / C oma-asetus. L2 Ulko 3: Lämmityskäyrän viimeinen käyräpiste. Asetuksen muutos kuten Ulko 1 kohdassa. Tehdasasetus -30 C / C oma-asetus. L2 Meno 3: Menoveden haluttu lämpötila ULKO 3 valitun lämpötilan kohdalla. Asetuksen muutos kuten Ulko 1 kohdassa. Tehdasasetus 35 C / C oma-asetus. Laskettu menovesi: Laskennallinen asetusarvo L2 piirille. Arvo lasketaan yllä valitun lämmityskäyrän mukaan. Arvoa ei pysty muuttamaan. L2 Maksimilämpö: Lämmitysveden maksimilämpötila. Tehdasasetus 45 C / C oma-asetus. L2 Minimilämpö: Lämmitysveden minimilämpötila. Tehdasasetus 22 C / C oma-asetus. Pohjolan Maalämpö Oy Säätimen käyttöopas Sivu 12/15

38 JOHNSON CONTROLS FX07 Hälytyslupa: Lämmityspiirin ala/ylärajahälytys voidaan tarvittaessa ottaa pois käytöstä esimerkiksi käyttöönoton yhteydessä. Tehdasasetus ON / oma-asetus. Valikko HUOLTO: Huolto valikko ei näy päävalikoissa, ennen kun on annettu salasana. Pääsy vain huoltomiehellä. Käynnistysviive: Viive aika, jonka järjestelmä odottaa ennen kuin kytkee laitteiston päälle. Viiveaika on aina koneen sammumisen jälkeen. Tehdasasetus 1 min. Kompressorin viive: Aika, jonka kompressori odottaa sen jälkeen kun liuospumppu on kytkeytynyt päälle. Tehdasasetus 5 sekuntia. Komp. minimi käyn.aika: Aika, jonka kompressori vähintään käy kytkeydyttyä päälle. Tehdasasetus 1 min. L1 P-alue: L1 verkoston säädön suhdealue. Tehdasasetus 200. L1 I-aika: L1 verkoston säädön integrointiaika. Tehdasasetus 4. L2 P-alue: L2 verkoston säädön suhdealue. Tehdasasetus 200. L2 I-aika: L2 verkoston säädön integrointiaika. Tehdasasetus 4. Varaajan alaraja: Lämpötila, jossa sähkövastus kytkeytyy hälytysviiveajan jälkeen päälle. Tehdasasetus 30 C. L1 Seurannan korotus: Mikäli valikossa ML ASETUKSET on kohdassa Asetus L1 mukaan asetettu ON asentoon lisätään L1 käyrään aseteltu lämpötilalukema. Tehdasasetus 6 C. Hälytys viive: Viiveaika, jonka järjestelmä odottaa lämpötilapoikkeaman tullessa. Tehdasasetus 140 min + asetettu sekuntimäärä (6553 sekuntia). Pohjolan Maalämpö Oy Säätimen käyttöopas Sivu 13/15

39 JOHNSON CONTROLS FX07 Taustaväri norm: Näytön taustaväri normaalissa tilanteessa. Tehdasasetus blue. Taustaväri hälyt.: Näytön taustaväri hälytyksen tultua. Tehdasasetus red. Taustavalon aika: Aika, jonka taustavalo palaa näytössä viimeisestä napin painalluksesta. Tehdasasetus on. Kontrasti: Näytön kontrasti. Tehdasasetus high. Valikko SALASANA: Paina OK painiketta jolloin näytössä vilkkuu HUOLTO. Paina OK painiketta uudelleen jolloin päästään antamaan salasana. Valitse oikea numero nuolinäppäimillä ja paina OK painiketta. Tämän jälkeen vilkkuu seuraava numero. Toista edellinen kunnes olet antanut kaikki neljä numeroa ja paina OK painiketta. Näyttö palautuu päävalikkoon. Mikäli salasana oli väärä, tulee näyttöön teksti Vaara salasana. Mikäli salasana oli väärin, toista edellinen. Valikko LASKURIT: Kompressori: Näytössä näkyy kompressorin käyntiaika tunteina. Kompr. lask. noll.: Kompressorin laskurin pääsee nollaamaan painamalla OK painiketta, jolloin vaihdetaan NORM teksti RESE tekstiin nuoli ylös painikkeella. Tämän jälkeen paina OK painiketta. Nyt näytössä lukee RESE. Paina uudelleen OK painiketta ja palauta nuolinäppäimillä näyttöön NORM teksti ja paina OK painiketta. Nyt näytössä lukee NORM teksti ja kompressorin laskuri on nollaantunut. Sähkövastus: Näytössä näkyy sähkövastuksen käyntiaika tunteina. Sähkövas. lask. noll.: Laskuri nollataan kuten yllä liuospumpun laskurin nollaus. Valikko KELLO: Kellon aika muutettavissa Vuosi: Näytössä näkyy säätimeen asetettu vuosi. Pohjolan Maalämpö Oy Säätimen käyttöopas Sivu 14/15

40 JOHNSON CONTROLS FX07 Kuukausi: Näytössä näkyy säätimeen asetettu kuukausi. Päivämäärä: Näytössä näkyy säätimeen asetettu päivä. Tunnit: Näytössä näkyy säätimeen asetetut tunnit. Minuutit: Näytössä näkyy säätimeen asetetut minuutit. LISÄVARUSTEENA: Valikko GSM: GSM-modeemi, jolla saadaan hälytykset tekstiviestinä matkapuhelimeen. Kohde: Esimerkiksi omatalo. Tekstiviestissä näkyy hälytyksen syy, aika ja kohde. Puhelin numer: Matkapuhelimen numero, johon tekstiviestit lähetetään. Pohjolan Maalämpö Oy Säätimen käyttöopas Sivu 15/15
