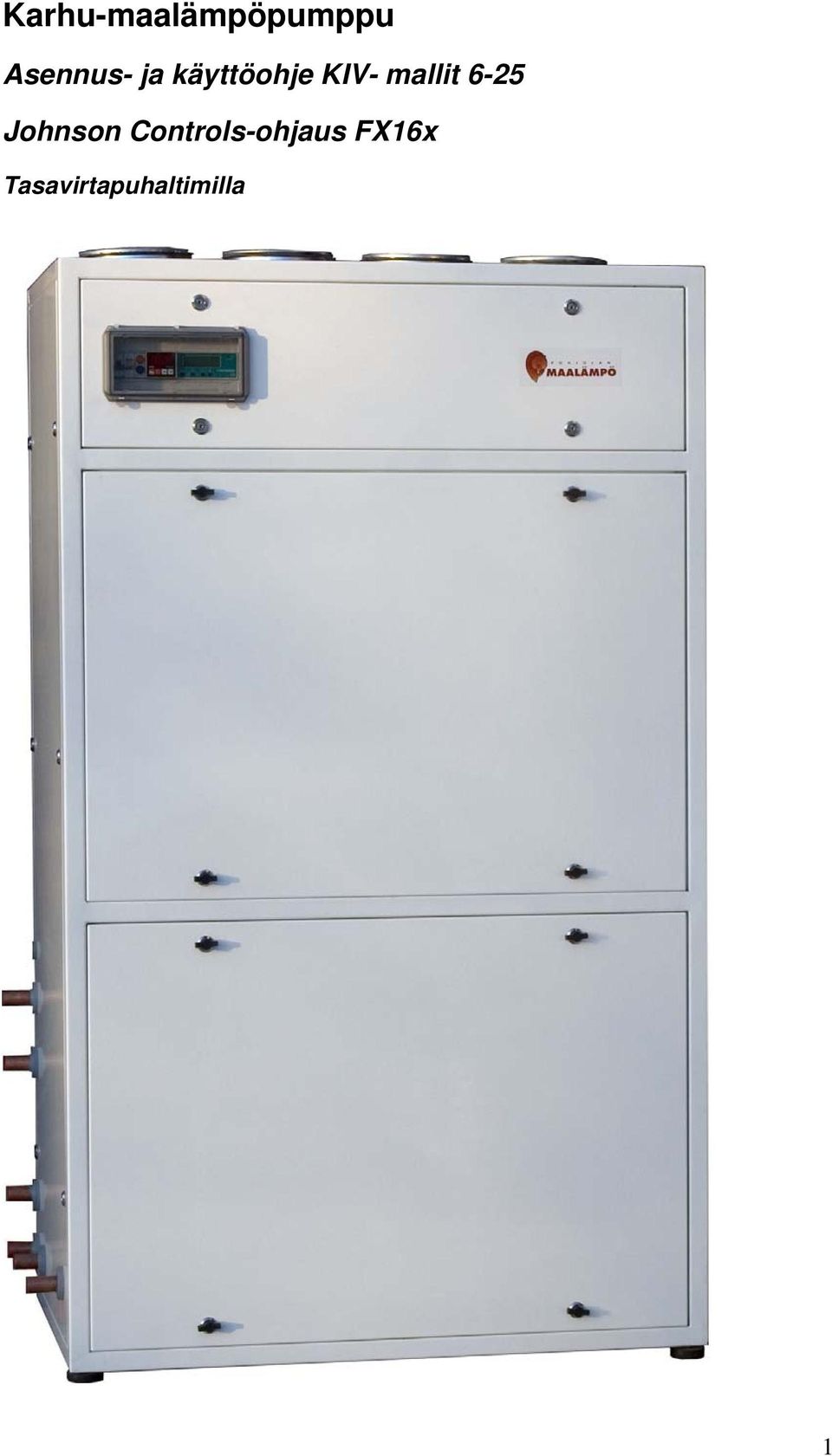

1 Karhu-maalämpöpumppu Asennus- ja käyttöohje KIV- mallit 6-25 Johnson Controls-ohjaus FX16x Tasavirtapuhaltimilla 1

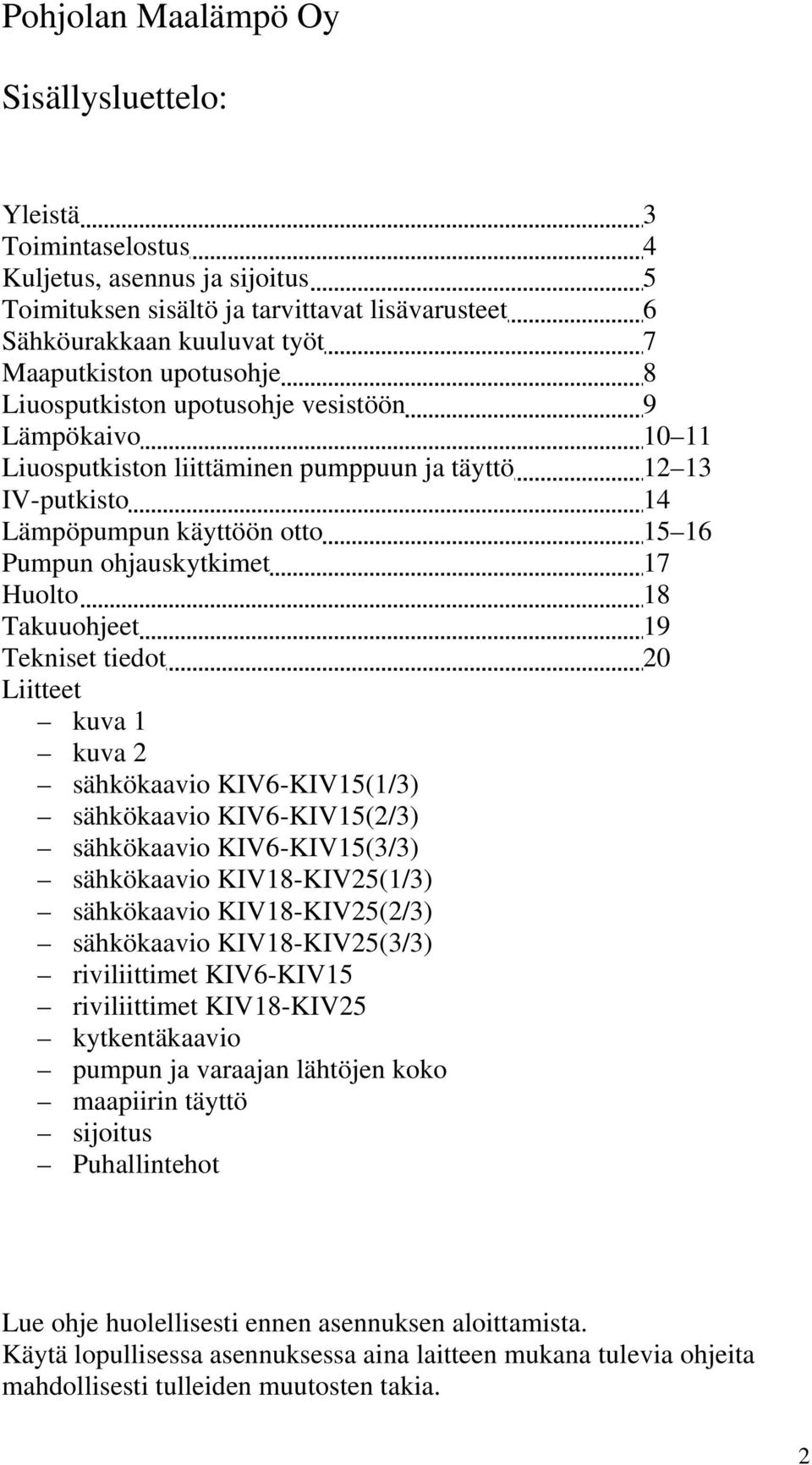

2 Pohjolan Maalämpö Oy Sisällysluettelo: Yleistä 3 Toimintaselostus 4 Kuljetus, asennus ja sijoitus 5 Toimituksen sisältö ja tarvittavat lisävarusteet 6 Sähköurakkaan kuuluvat työt 7 Maaputkiston upotusohje 8 Liuosputkiston upotusohje vesistöön 9 Lämpökaivo Liuosputkiston liittäminen pumppuun ja täyttö IV-putkisto 14 Lämpöpumpun käyttöön otto Pumpun ohjauskytkimet 17 Huolto 18 Takuuohjeet 19 Tekniset tiedot 20 Liitteet kuva 1 kuva 2 sähkökaavio KIV6-KIV15(1/3) sähkökaavio KIV6-KIV15(2/3) sähkökaavio KIV6-KIV15(3/3) sähkökaavio KIV18-KIV25(1/3) sähkökaavio KIV18-KIV25(2/3) sähkökaavio KIV18-KIV25(3/3) riviliittimet KIV6-KIV15 riviliittimet KIV18-KIV25 kytkentäkaavio pumpun ja varaajan lähtöjen koko maapiirin täyttö sijoitus Puhallintehot Lue ohje huolellisesti ennen asennuksen aloittamista. Käytä lopullisessa asennuksessa aina laitteen mukana tulevia ohjeita mahdollisesti tulleiden muutosten takia. 2

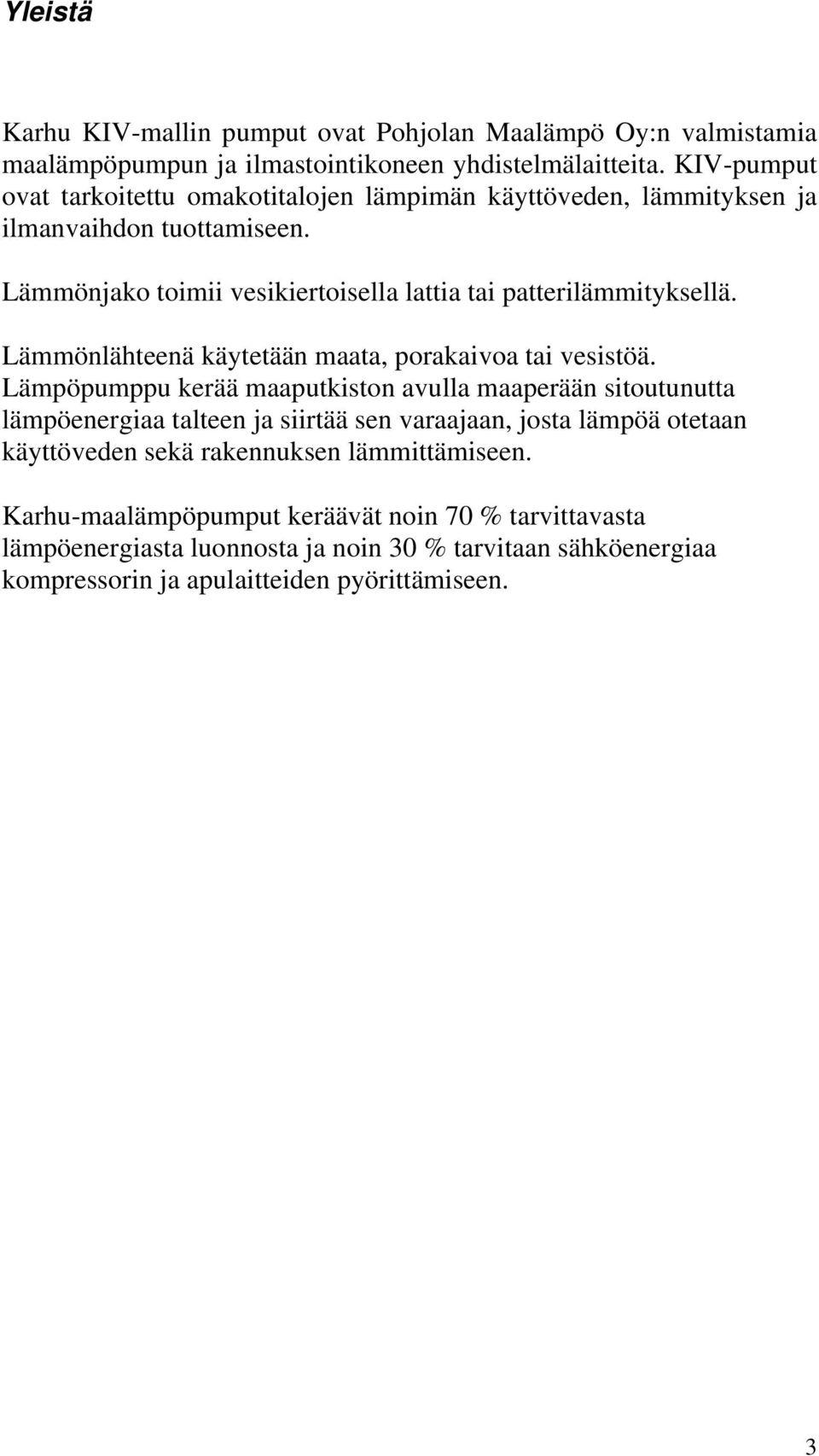

3 Yleistä Karhu KIV-mallin pumput ovat Pohjolan Maalämpö Oy:n valmistamia maalämpöpumpun ja ilmastointikoneen yhdistelmälaitteita. KIV-pumput ovat tarkoitettu omakotitalojen lämpimän käyttöveden, lämmityksen ja ilmanvaihdon tuottamiseen. Lämmönjako toimii vesikiertoisella lattia tai patterilämmityksellä. Lämmönlähteenä käytetään maata, porakaivoa tai vesistöä. Lämpöpumppu kerää maaputkiston avulla maaperään sitoutunutta lämpöenergiaa talteen ja siirtää sen varaajaan, josta lämpöä otetaan käyttöveden sekä rakennuksen lämmittämiseen. Karhu-maalämpöpumput keräävät noin 70 % tarvittavasta lämpöenergiasta luonnosta ja noin 30 % tarvitaan sähköenergiaa kompressorin ja apulaitteiden pyörittämiseen. 3

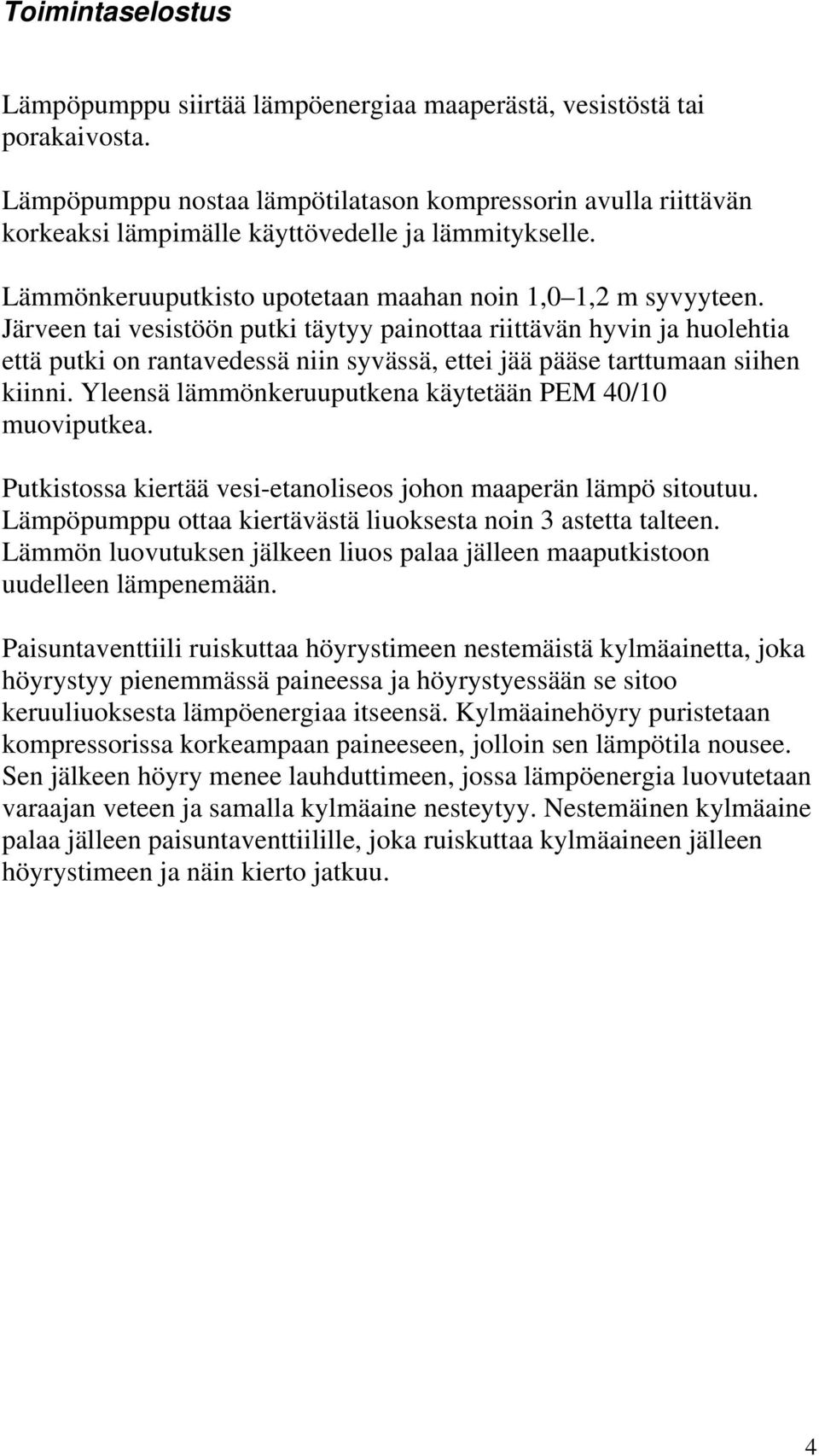

4 Toimintaselostus Lämpöpumppu siirtää lämpöenergiaa maaperästä, vesistöstä tai porakaivosta. Lämpöpumppu nostaa lämpötilatason kompressorin avulla riittävän korkeaksi lämpimälle käyttövedelle ja lämmitykselle. Lämmönkeruuputkisto upotetaan maahan noin 1,0 1,2 m syvyyteen. Järveen tai vesistöön putki täytyy painottaa riittävän hyvin ja huolehtia että putki on rantavedessä niin syvässä, ettei jää pääse tarttumaan siihen kiinni. Yleensä lämmönkeruuputkena käytetään PEM 40/10 muoviputkea. Putkistossa kiertää vesi-etanoliseos johon maaperän lämpö sitoutuu. Lämpöpumppu ottaa kiertävästä liuoksesta noin 3 astetta talteen. Lämmön luovutuksen jälkeen liuos palaa jälleen maaputkistoon uudelleen lämpenemään. Paisuntaventtiili ruiskuttaa höyrystimeen nestemäistä kylmäainetta, joka höyrystyy pienemmässä paineessa ja höyrystyessään se sitoo keruuliuoksesta lämpöenergiaa itseensä. Kylmäainehöyry puristetaan kompressorissa korkeampaan paineeseen, jolloin sen lämpötila nousee. Sen jälkeen höyry menee lauhduttimeen, jossa lämpöenergia luovutetaan varaajan veteen ja samalla kylmäaine nesteytyy. Nestemäinen kylmäaine palaa jälleen paisuntaventtiilille, joka ruiskuttaa kylmäaineen jälleen höyrystimeen ja näin kierto jatkuu. 4

5 Kuljetus Lämpöpumppu ja varaaja tulee kuljettaa aina pystyasennossa sekä suojata kastumiselta ja pakkaselta. Varastointi Lämpöpumppu ja varaaja tulee säilyttää ennen asennusta lämpimässä tilassa. Asennus Lämpöpumpun saa asentaa vai LVI-luvat omaava putkiurakoitsija ja sähkötyöt tulee tehdä sähköurakointiluvat omaava urakoitsija. Sijoitus Lämpöpumppu tulee sijoittaa erilliseen tekniseen tilaan, jossa on lattiakaivo. Tilan tulee olla lämpöeristetty ja lämmin. Pumppu tulee asentaa vaakasuoraan säätöjalkojen avulla. Vältä pumpun asentamista ääniherkille seinille. Pumppu ja varaaja tulisi sijoittaa tekniseen tilaan siten, että seinän ja laitteen väliin jää min. 50 mm. Teknisessä täytyy olla lattiakaivo. (Liite. mittapiirrokset). 5

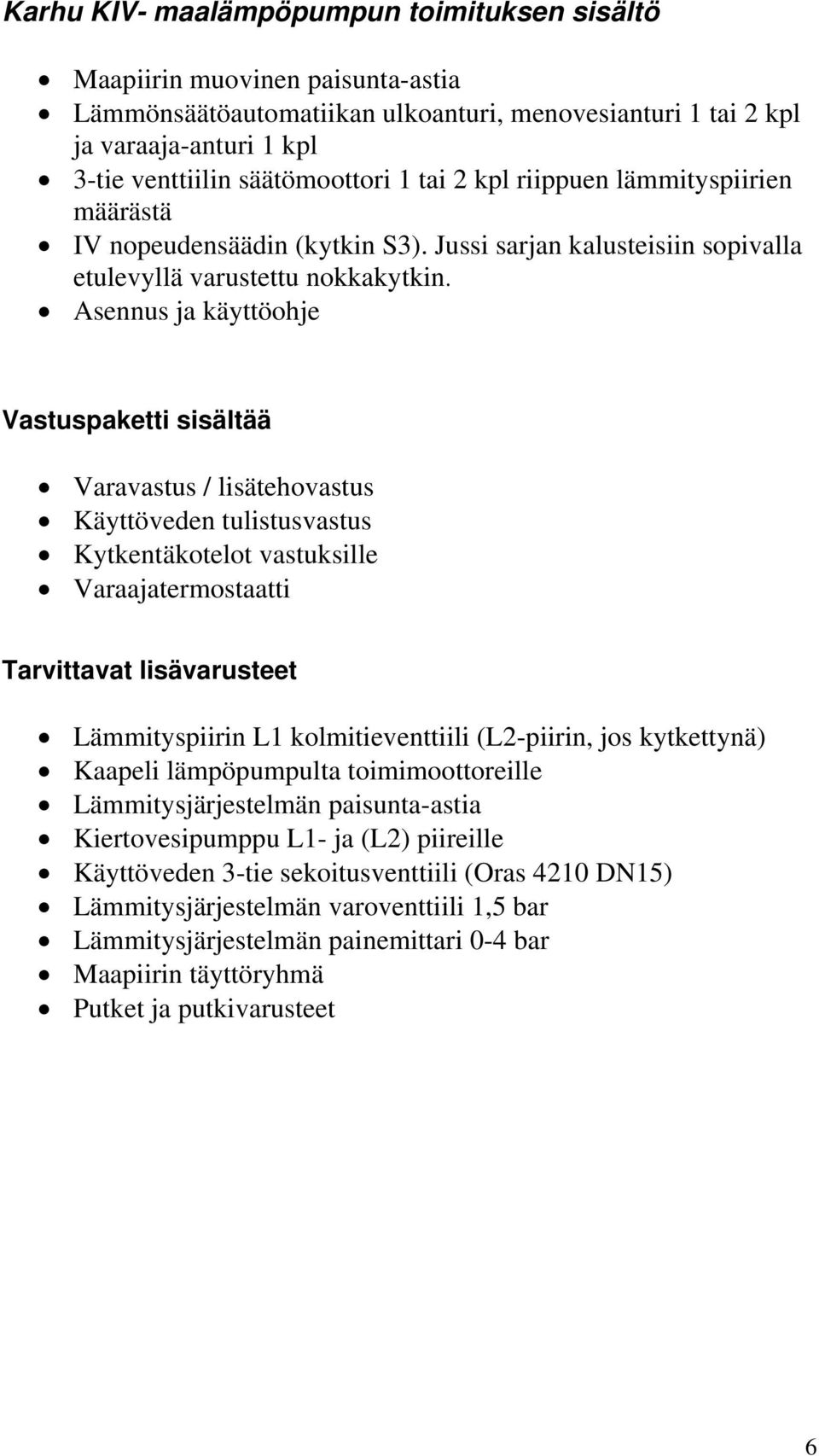

6 Karhu KIV- maalämpöpumpun toimituksen sisältö Maapiirin muovinen paisunta-astia Lämmönsäätöautomatiikan ulkoanturi, menovesianturi 1 tai 2 kpl ja varaaja-anturi 1 kpl 3-tie venttiilin säätömoottori 1 tai 2 kpl riippuen lämmityspiirien määrästä IV nopeudensäädin (kytkin S3). Jussi sarjan kalusteisiin sopivalla etulevyllä varustettu nokkakytkin. Asennus ja käyttöohje Vastuspaketti sisältää Varavastus / lisätehovastus Käyttöveden tulistusvastus Kytkentäkotelot vastuksille Varaajatermostaatti Tarvittavat lisävarusteet Lämmityspiirin L1 kolmitieventtiili (L2-piirin, jos kytkettynä) Kaapeli lämpöpumpulta toimimoottoreille Lämmitysjärjestelmän paisunta-astia Kiertovesipumppu L1- ja (L2) piireille Käyttöveden 3-tie sekoitusventtiili (Oras 4210 DN15) Lämmitysjärjestelmän varoventtiili 1,5 bar Lämmitysjärjestelmän painemittari 0-4 bar Maapiirin täyttöryhmä Putket ja putkivarusteet 6

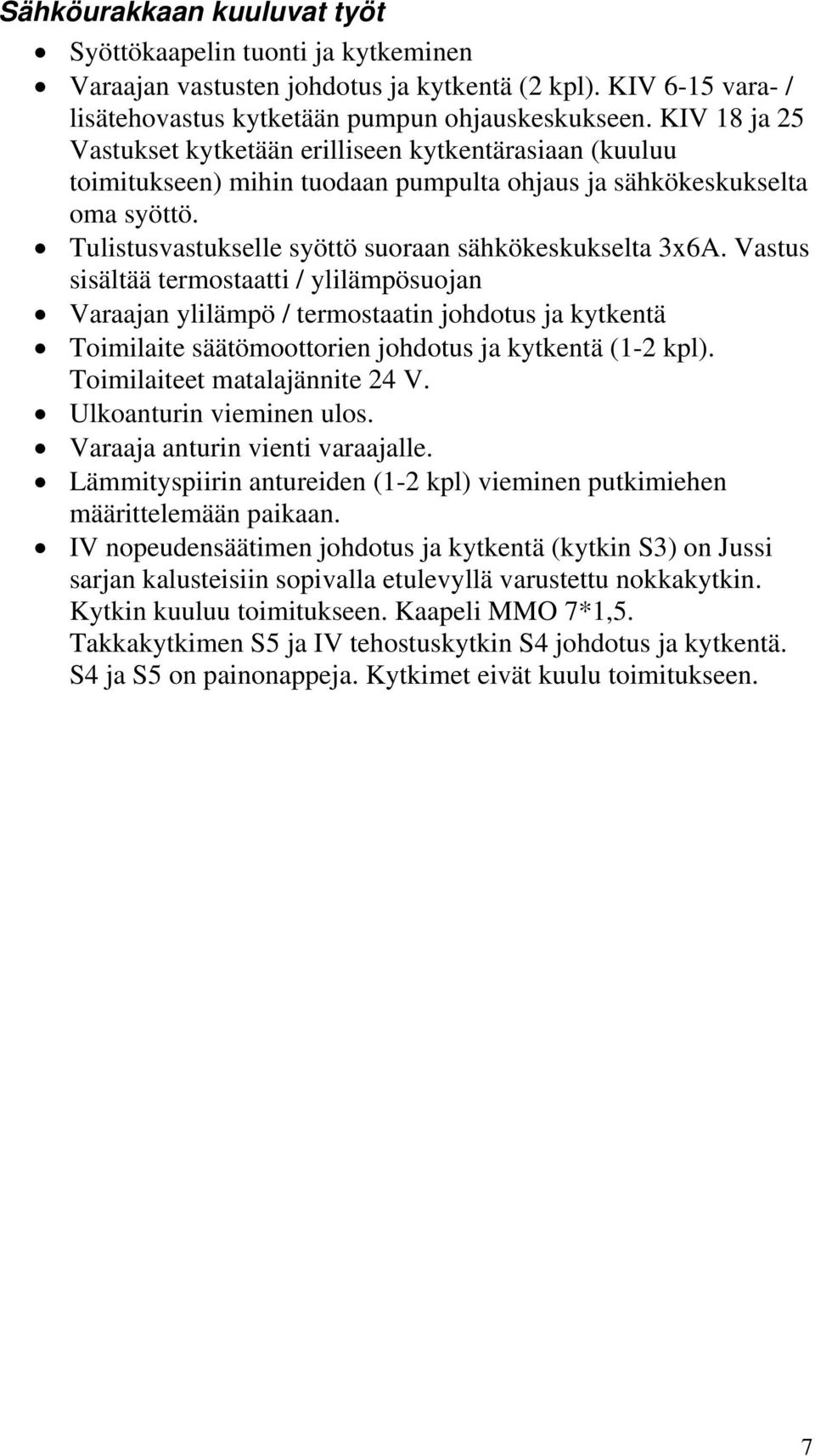

7 Sähköurakkaan kuuluvat työt Syöttökaapelin tuonti ja kytkeminen Varaajan vastusten johdotus ja kytkentä (2 kpl). KIV 6-15 vara- / lisätehovastus kytketään pumpun ohjauskeskukseen. KIV 18 ja 25 Vastukset kytketään erilliseen kytkentärasiaan (kuuluu toimitukseen) mihin tuodaan pumpulta ohjaus ja sähkökeskukselta oma syöttö. Tulistusvastukselle syöttö suoraan sähkökeskukselta 3x6A. Vastus sisältää termostaatti / ylilämpösuojan Varaajan ylilämpö / termostaatin johdotus ja kytkentä Toimilaite säätömoottorien johdotus ja kytkentä (1-2 kpl). Toimilaiteet matalajännite 24 V. Ulkoanturin vieminen ulos. Varaaja anturin vienti varaajalle. Lämmityspiirin antureiden (1-2 kpl) vieminen putkimiehen määrittelemään paikaan. IV nopeudensäätimen johdotus ja kytkentä (kytkin S3) on Jussi sarjan kalusteisiin sopivalla etulevyllä varustettu nokkakytkin. Kytkin kuuluu toimitukseen. Kaapeli MMO 7*1,5. Takkakytkimen S5 ja IV tehostuskytkin S4 johdotus ja kytkentä. S4 ja S5 on painonappeja. Kytkimet eivät kuulu toimitukseen. 7

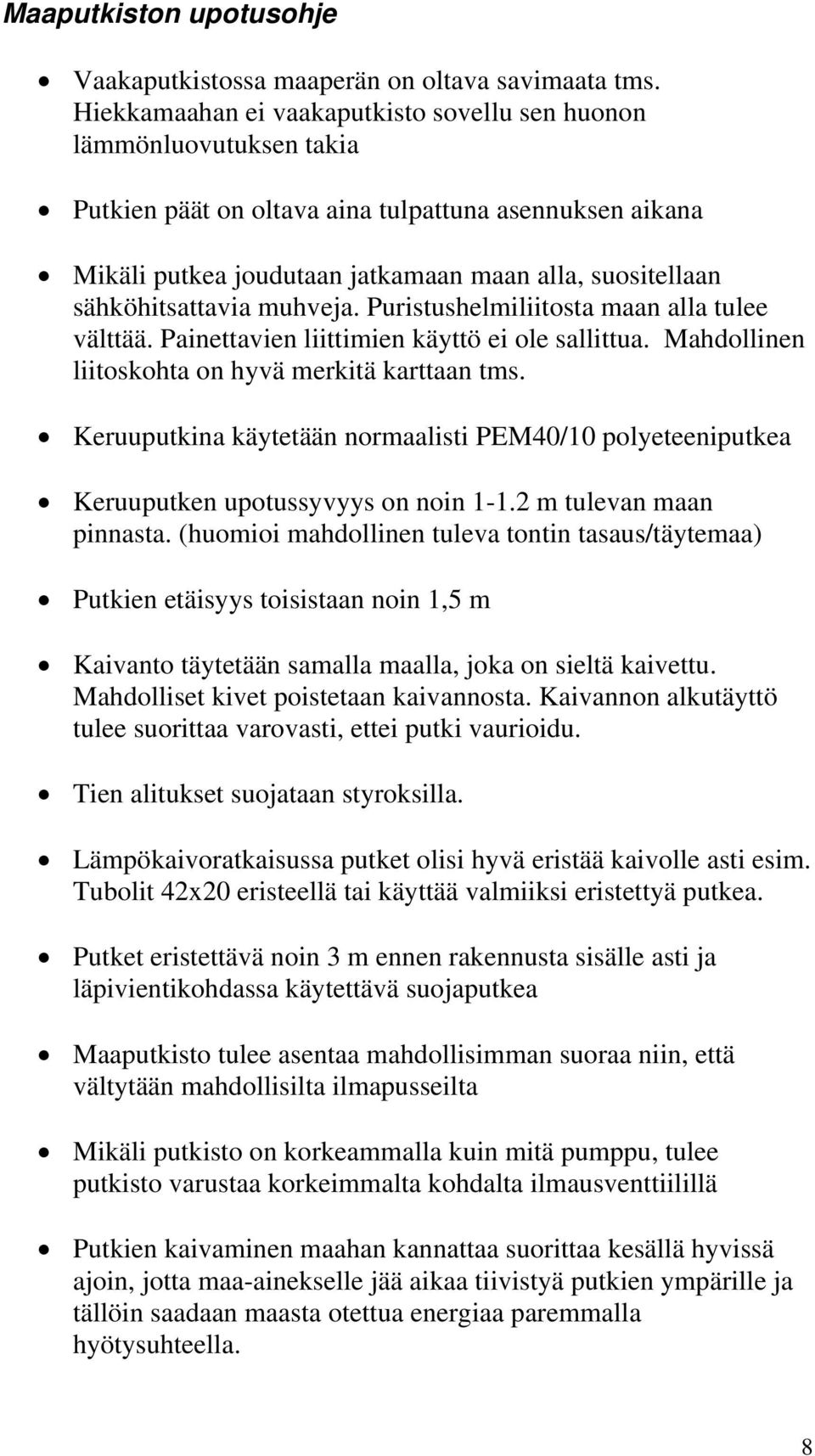

8 Maaputkiston upotusohje Vaakaputkistossa maaperän on oltava savimaata tms. Hiekkamaahan ei vaakaputkisto sovellu sen huonon lämmönluovutuksen takia Putkien päät on oltava aina tulpattuna asennuksen aikana Mikäli putkea joudutaan jatkamaan maan alla, suositellaan sähköhitsattavia muhveja. Puristushelmiliitosta maan alla tulee välttää. Painettavien liittimien käyttö ei ole sallittua. Mahdollinen liitoskohta on hyvä merkitä karttaan tms. Keruuputkina käytetään normaalisti PEM40/10 polyeteeniputkea Keruuputken upotussyvyys on noin m tulevan maan pinnasta. (huomioi mahdollinen tuleva tontin tasaus/täytemaa) Putkien etäisyys toisistaan noin 1,5 m Kaivanto täytetään samalla maalla, joka on sieltä kaivettu. Mahdolliset kivet poistetaan kaivannosta. Kaivannon alkutäyttö tulee suorittaa varovasti, ettei putki vaurioidu. Tien alitukset suojataan styroksilla. Lämpökaivoratkaisussa putket olisi hyvä eristää kaivolle asti esim. Tubolit 42x20 eristeellä tai käyttää valmiiksi eristettyä putkea. Putket eristettävä noin 3 m ennen rakennusta sisälle asti ja läpivientikohdassa käytettävä suojaputkea Maaputkisto tulee asentaa mahdollisimman suoraa niin, että vältytään mahdollisilta ilmapusseilta Mikäli putkisto on korkeammalla kuin mitä pumppu, tulee putkisto varustaa korkeimmalta kohdalta ilmausventtiilillä Putkien kaivaminen maahan kannattaa suorittaa kesällä hyvissä ajoin, jotta maa-ainekselle jää aikaa tiivistyä putkien ympärille ja tällöin saadaan maasta otettua energiaa paremmalla hyötysuhteella. 8

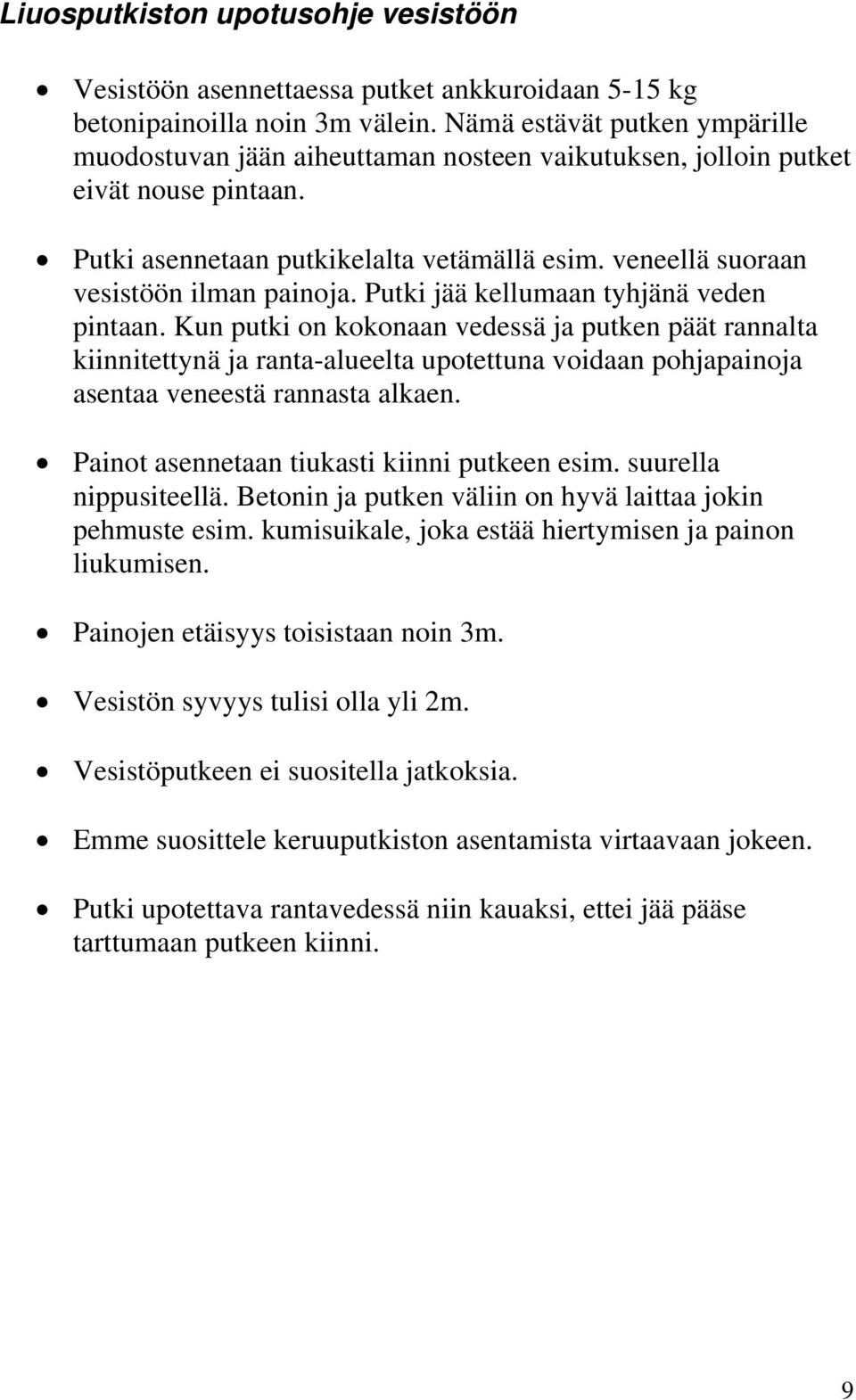

9 Liuosputkiston upotusohje vesistöön Vesistöön asennettaessa putket ankkuroidaan 5-15 kg betonipainoilla noin 3m välein. Nämä estävät putken ympärille muodostuvan jään aiheuttaman nosteen vaikutuksen, jolloin putket eivät nouse pintaan. Putki asennetaan putkikelalta vetämällä esim. veneellä suoraan vesistöön ilman painoja. Putki jää kellumaan tyhjänä veden pintaan. Kun putki on kokonaan vedessä ja putken päät rannalta kiinnitettynä ja ranta-alueelta upotettuna voidaan pohjapainoja asentaa veneestä rannasta alkaen. Painot asennetaan tiukasti kiinni putkeen esim. suurella nippusiteellä. Betonin ja putken väliin on hyvä laittaa jokin pehmuste esim. kumisuikale, joka estää hiertymisen ja painon liukumisen. Painojen etäisyys toisistaan noin 3m. Vesistön syvyys tulisi olla yli 2m. Vesistöputkeen ei suositella jatkoksia. Emme suosittele keruuputkiston asentamista virtaavaan jokeen. Putki upotettava rantavedessä niin kauaksi, ettei jää pääse tarttumaan putkeen kiinni. 9

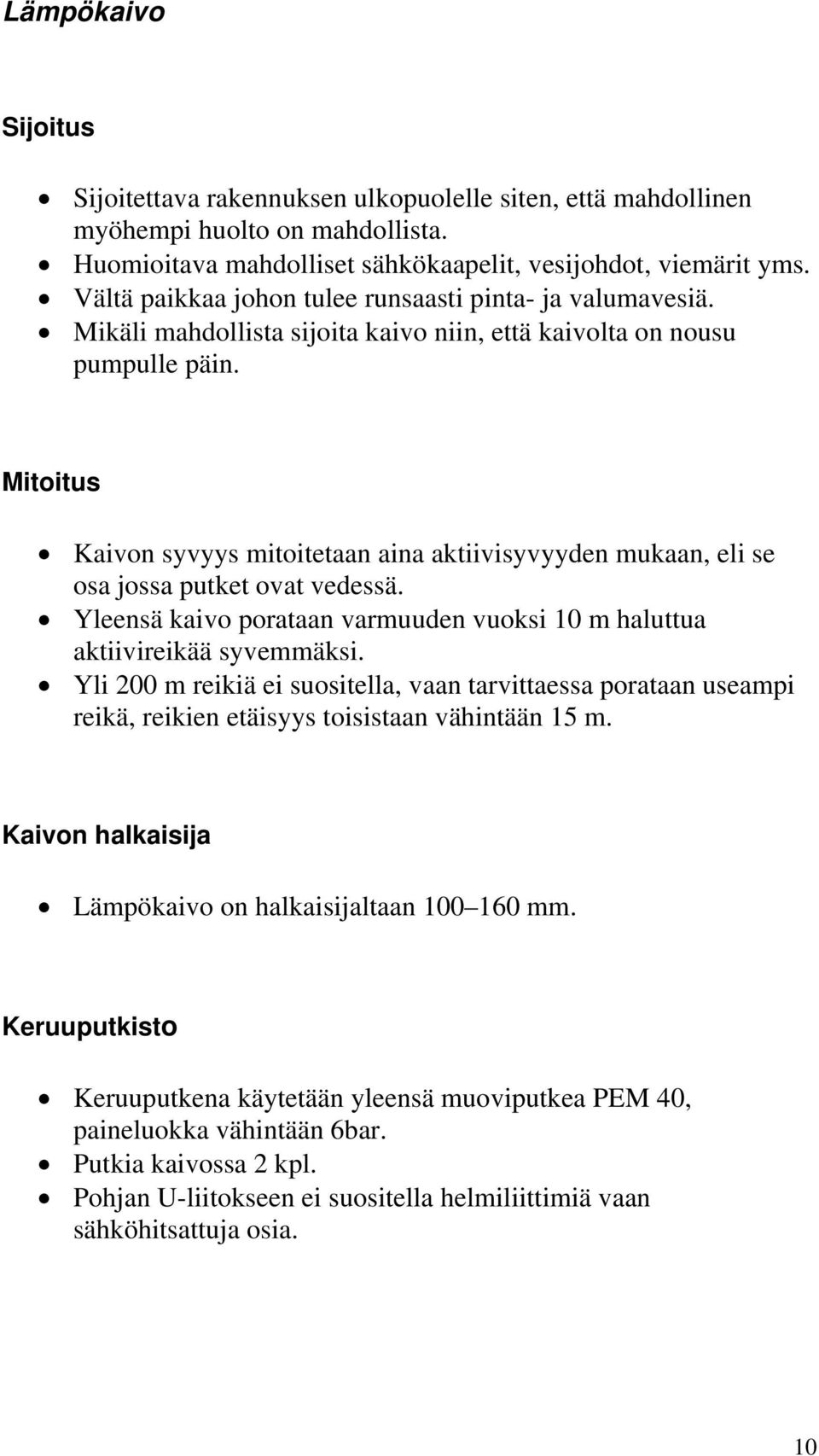

10 Lämpökaivo Sijoitus Sijoitettava rakennuksen ulkopuolelle siten, että mahdollinen myöhempi huolto on mahdollista. Huomioitava mahdolliset sähkökaapelit, vesijohdot, viemärit yms. Vältä paikkaa johon tulee runsaasti pinta- ja valumavesiä. Mikäli mahdollista sijoita kaivo niin, että kaivolta on nousu pumpulle päin. Mitoitus Kaivon syvyys mitoitetaan aina aktiivisyvyyden mukaan, eli se osa jossa putket ovat vedessä. Yleensä kaivo porataan varmuuden vuoksi 10 m haluttua aktiivireikää syvemmäksi. Yli 200 m reikiä ei suositella, vaan tarvittaessa porataan useampi reikä, reikien etäisyys toisistaan vähintään 15 m. Kaivon halkaisija Lämpökaivo on halkaisijaltaan mm. Keruuputkisto Keruuputkena käytetään yleensä muoviputkea PEM 40, paineluokka vähintään 6bar. Putkia kaivossa 2 kpl. Pohjan U-liitokseen ei suositella helmiliittimiä vaan sähköhitsattuja osia. 10

11 Lämmönkeruuliuos Yleensä Naturet maalämpöneste. Muuta nestettä käytettäessä varmistettava sopivuus tehtaalta. Pakkasenkestävyys -17 C astetta. Mikäli liuos laimennetaan vedellä, on se tehtävä ennen putkistoon pumppausta. Huoltokaivo Porakaivon päälle tulee rakentaa huoltokaivo, jossa putket saadaan liitettyä. Yleensä käytetään 800 mm halkaisijaltaan ja 1000 mm syvyydeltään olevaa betonirengasta. Kaivon pohjalta vedetään pintavesien purkuputki esim. avo-ojaan, jos mahdollista. 11

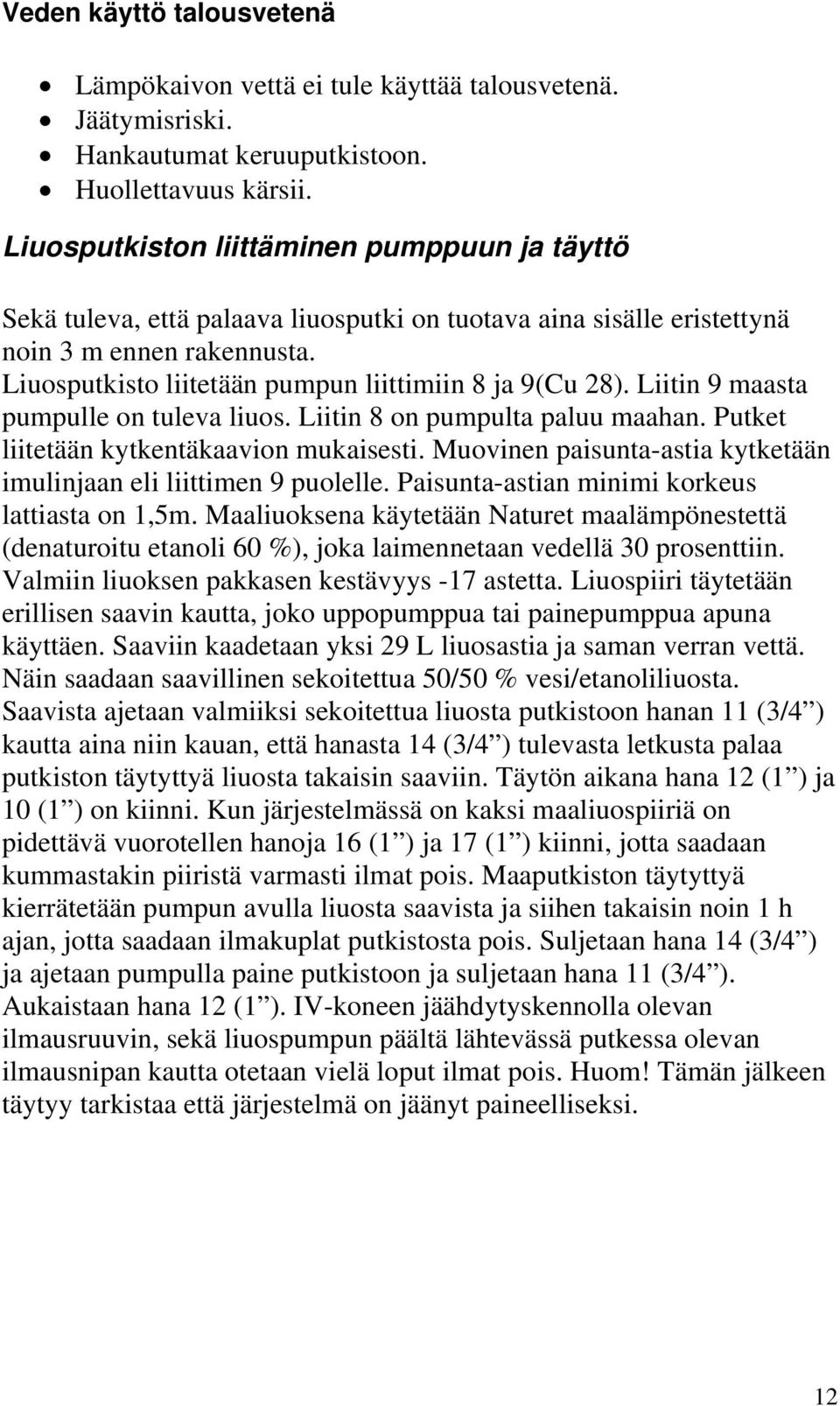

12 Veden käyttö talousvetenä Lämpökaivon vettä ei tule käyttää talousvetenä. Jäätymisriski. Hankautumat keruuputkistoon. Huollettavuus kärsii. Liuosputkiston liittäminen pumppuun ja täyttö Sekä tuleva, että palaava liuosputki on tuotava aina sisälle eristettynä noin 3 m ennen rakennusta. Liuosputkisto liitetään pumpun liittimiin 8 ja 9(Cu 28). Liitin 9 maasta pumpulle on tuleva liuos. Liitin 8 on pumpulta paluu maahan. Putket liitetään kytkentäkaavion mukaisesti. Muovinen paisunta-astia kytketään imulinjaan eli liittimen 9 puolelle. Paisunta-astian minimi korkeus lattiasta on 1,5m. Maaliuoksena käytetään Naturet maalämpönestettä (denaturoitu etanoli 60 %), joka laimennetaan vedellä 30 prosenttiin. Valmiin liuoksen pakkasen kestävyys -17 astetta. Liuospiiri täytetään erillisen saavin kautta, joko uppopumppua tai painepumppua apuna käyttäen. Saaviin kaadetaan yksi 29 L liuosastia ja saman verran vettä. Näin saadaan saavillinen sekoitettua 50/50 % vesi/etanoliliuosta. Saavista ajetaan valmiiksi sekoitettua liuosta putkistoon hanan 11 (3/4 ) kautta aina niin kauan, että hanasta 14 (3/4 ) tulevasta letkusta palaa putkiston täytyttyä liuosta takaisin saaviin. Täytön aikana hana 12 (1 ) ja 10 (1 ) on kiinni. Kun järjestelmässä on kaksi maaliuospiiriä on pidettävä vuorotellen hanoja 16 (1 ) ja 17 (1 ) kiinni, jotta saadaan kummastakin piiristä varmasti ilmat pois. Maaputkiston täytyttyä kierrätetään pumpun avulla liuosta saavista ja siihen takaisin noin 1 h ajan, jotta saadaan ilmakuplat putkistosta pois. Suljetaan hana 14 (3/4 ) ja ajetaan pumpulla paine putkistoon ja suljetaan hana 11 (3/4 ). Aukaistaan hana 12 (1 ). IV-koneen jäähdytyskennolla olevan ilmausruuvin, sekä liuospumpun päältä lähtevässä putkessa olevan ilmausnipan kautta otetaan vielä loput ilmat pois. Huom! Tämän jälkeen täytyy tarkistaa että järjestelmä on jäänyt paineelliseksi. 12

13 LIUOKSEN LISÄYS / ILMAUS / PAINEISTUS Järjestelmä paineistetaan muovisen paisunta-astian kautta lisäämällä nestettä maaliuospumpun kytkimen (kuva 2) avulla. Laita kytkin 2 keskiasentoon (maalämpöpumppu sammuu) (kuva 1). Laita hana 12 (1 ) kiinni. Paina kytkintä (kuva 2) (liuospumppu käynnistyy). Aukaise hana 10 (1/2 ) ja lisää liuosta n. ½ väliin paisunta-astiaa. Sulje hana 10 (1/2 ), paina kytkintä (kuva 2) ja aukaise hana 12 (1 ). Lisää liuosta paisuntaastian puoleen väliin. KUN KÄYTETÄÄN LK TÄYTTÖRYHMÄÄ Järjestelmä paineistetaan muovisen paisunta-astian kautta lisäämällä nestettä maaliuospumpun kytkimen (kuva 2) avulla. Laita kytkin 2 keskiasentoon (maalämpöpumppu sammuu) (kuva 1). KATSO LK täyttöryhmän kuvaa! Laita hana 1 kiinni. Paina kytkintä (kuva 2) (liuospumppu käynnistyy). Aukaise paisuntaastian päältä hana ja lisää liuosta n. ½ väliin paisunta-astiaa. Sulje hana, paina kytkintä (kuva 2) ja aukaise hana 1 (1 ). Pumpun ja varaajan väliset putkikytkennät Pumpun ja varaajan välille tulee 4 kpl putkia, jotka kytketään kuvan mukaisesti. Varaajan ja pumpun väliset putket oltava aina 28 Cu putkea ja putket tulee eristää. Varaajan ja pumpun välillä oleviin putkiin 6 ja 3 asennetaan 1 mudanerotin 13. Ylimmän käyttövesikierukan alapuolella olevaan 2 reikään tulee tulistusvastus. Huom. Varaajan yläosaan tulevat tulistuspiirin kaksi putkea 1 ja 2 on oltava nousussa varaajaan päin koko matkalta. Tulistuspiirissä ei ole kiertovesipumppua, vaan toiminta perustuu vapaaseen kiertoon. Putkien on oltava nousussa varaajaan päin, eikä putkissa saa olla lenkkejä ylös tai alaspäin. Käyttöveden kiertoa ei suositella. Mikäli kierto kuitenkin halutaan, tulee se kytkeä kuvan mukaisesti. Käyttöveden kierrossa ei saa olla kuivauspattereita, tuulikaappipuhaltimia tms. Putkisto tulee eristää hyvin. (Liite kytkentäkaavio). 13

14 IV-putkisto IV-kanavien asennus ja eristys Ilmanvaihtokanavat asennetaan ullakolle tai mahdollisesti sisätilaan. Tulo- ja poistokanavaan asennetaan mahdollisimman lähelle konetta tehokas äänenvaimennus. Kanavat pitää eristää hyvin ja jäähdytystoiminnon takia myös sisätilan kanavat täytyy eristää. Huom.! Ilmanvaihtokoneen käyttö on rakennusaikana ehdottomasti kielletty kanavien ja kennojen likaantumisen vuoksi. Ilmanvaihtokanavien eristykset on myös oltava tehtynä valmiiksi ennen käyttöönottoa. 14

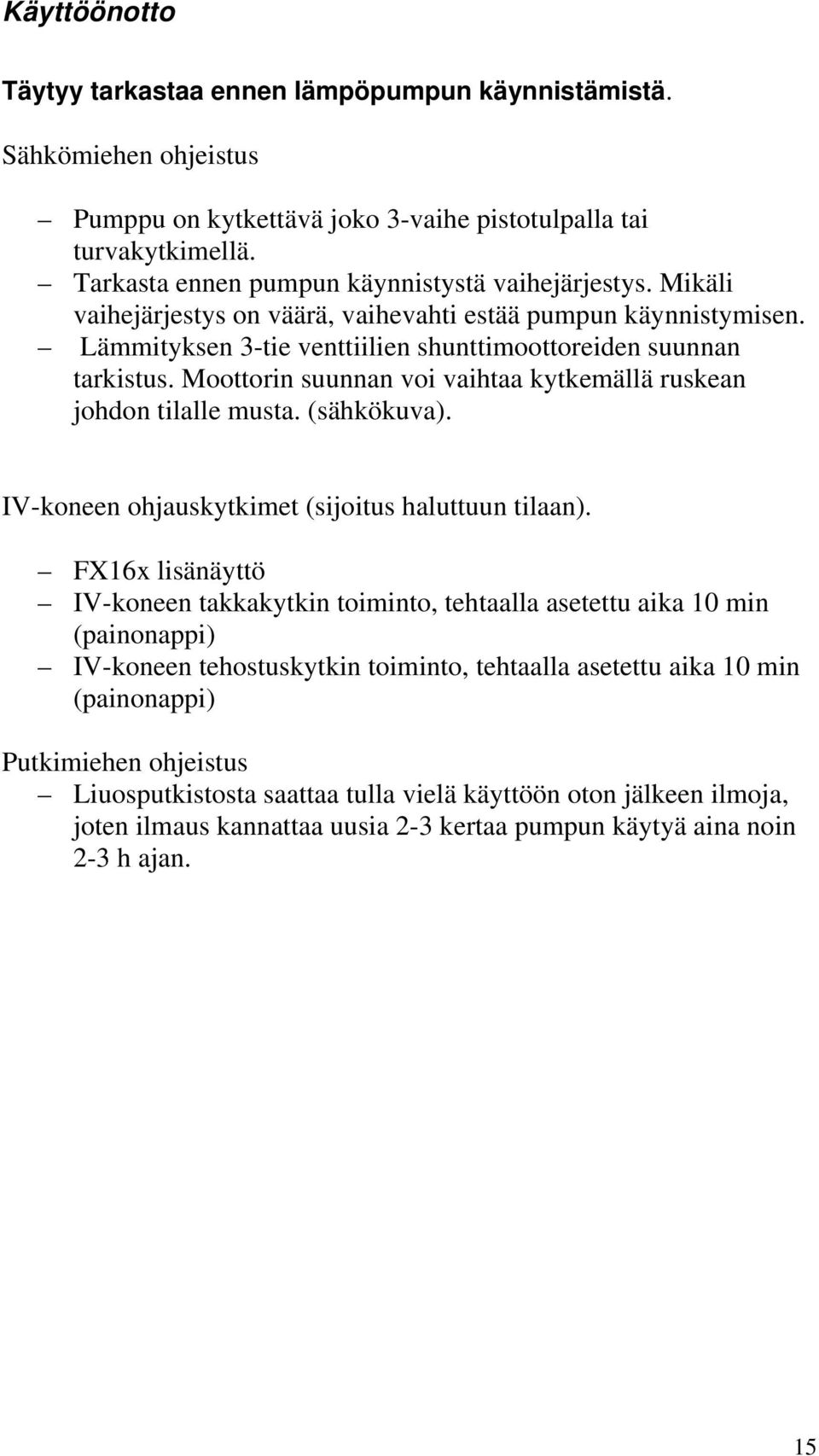

15 Käyttöönotto Täytyy tarkastaa ennen lämpöpumpun käynnistämistä. Sähkömiehen ohjeistus Pumppu on kytkettävä joko 3-vaihe pistotulpalla tai turvakytkimellä. Tarkasta ennen pumpun käynnistystä vaihejärjestys. Mikäli vaihejärjestys on väärä, vaihevahti estää pumpun käynnistymisen. Lämmityksen 3-tie venttiilien shunttimoottoreiden suunnan tarkistus. Moottorin suunnan voi vaihtaa kytkemällä ruskean johdon tilalle musta. (sähkökuva). IV-koneen ohjauskytkimet (sijoitus haluttuun tilaan). FX16x lisänäyttö IV-koneen takkakytkin toiminto, tehtaalla asetettu aika 10 min (painonappi) IV-koneen tehostuskytkin toiminto, tehtaalla asetettu aika 10 min (painonappi) Putkimiehen ohjeistus Liuosputkistosta saattaa tulla vielä käyttöön oton jälkeen ilmoja, joten ilmaus kannattaa uusia 2-3 kertaa pumpun käytyä aina noin 2-3 h ajan. 15

16 Lämpötilojen asetus Maalämpösäätimen ML asetukset valikosta asetetaan varaajan alaosan lämpötila. Varaajan asetusarvo: Lattialämmityksellä asetus 40 astetta Patterilämmitystä käytettäessä käytetään yleensä valikkoa Asetus L1 mukaan. Kuitataan päälle Pyynti L1 mukaan asetuksesta. Varaajan Yläosassa on erillinen tulistusvastus, joka säädetään 60 asteeseen. Talviaikana, jolloin pumpun käyntiajat ovat pitempiä ja tulistuslämpöä saadaan kompressorista enemmän varaajan yläosan lämpötila on astetta. Kesällä, jolloin pumpun käyntiajat ovat lyhyempiä ja pumpun tuottama tulistuslämpö vähäisempää turvaa tulistusvastus varaajan yläosan riittävän lämpötilan. Varaajan tulistusosan lämpöä käytetään vain käyttöveden priimaamiseen. 16

17 Pumpun ohjauskytkimet KIV:n kytkimet (vasemmalta alkaen).(liite) 1. Ohjaus sulake (Sähkökaapin sisällä) 2. Ohjaus kytkin (ei näy kuvassa) maalämpö tai suora sähkö. Kytkinvipu alhaalla numero 1 näkyvissä on maalämpö päällä. Häiriötilanteessa kytkeytyvät varaajan sähkövastukset automaattisesti päälle. Kytkinvipu ylhäällä numero 2 näkyvissä kytkeytyy vain varaajan varavastukset päälle, jolloin varaajan lämpötilan ohjaus on varaajan kyljessä olevan termostaatin takana. 3. Merkkivalot. Toiminnassa kun palaa valo. 1. Liuospumppu 2. Kompura 3. Sähkövastus 4. Tuloilmapuhallin 5. Poistoilmapuhallin 6. Sulatus 7. Lämmitys magneettiventtiili 8. Jatkohälytys 4. Lämmönsäätöautomatiikka Johnson Controls FX16x. Katso erillinen ohje. 17

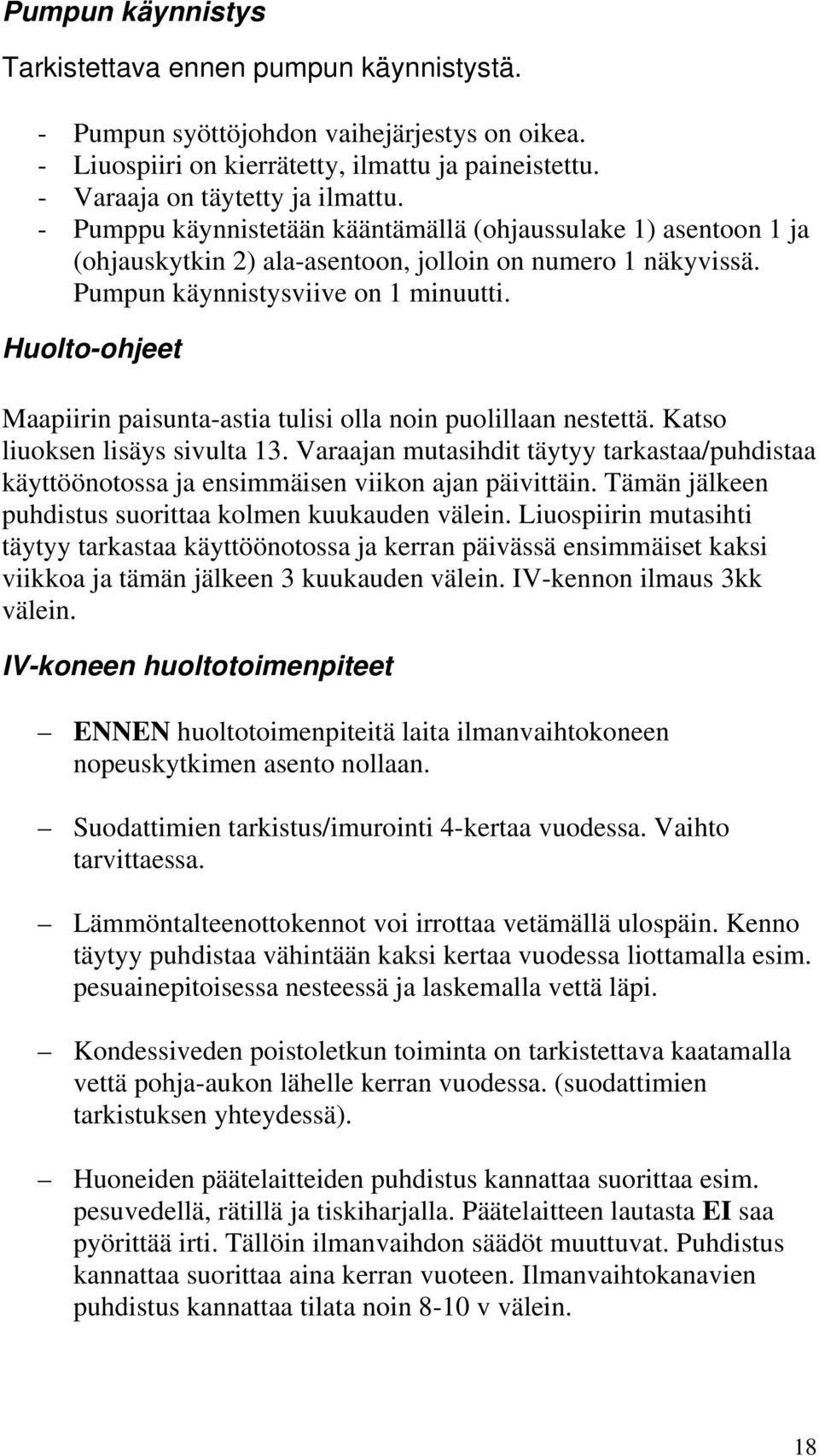

18 Pumpun käynnistys Tarkistettava ennen pumpun käynnistystä. - Pumpun syöttöjohdon vaihejärjestys on oikea. - Liuospiiri on kierrätetty, ilmattu ja paineistettu. - Varaaja on täytetty ja ilmattu. - Pumppu käynnistetään kääntämällä (ohjaussulake 1) asentoon 1 ja (ohjauskytkin 2) ala-asentoon, jolloin on numero 1 näkyvissä. Pumpun käynnistysviive on 1 minuutti. Huolto-ohjeet Maapiirin paisunta-astia tulisi olla noin puolillaan nestettä. Katso liuoksen lisäys sivulta 13. Varaajan mutasihdit täytyy tarkastaa/puhdistaa käyttöönotossa ja ensimmäisen viikon ajan päivittäin. Tämän jälkeen puhdistus suorittaa kolmen kuukauden välein. Liuospiirin mutasihti täytyy tarkastaa käyttöönotossa ja kerran päivässä ensimmäiset kaksi viikkoa ja tämän jälkeen 3 kuukauden välein. IV-kennon ilmaus 3kk välein. IV-koneen huoltotoimenpiteet ENNEN huoltotoimenpiteitä laita ilmanvaihtokoneen nopeuskytkimen asento nollaan. Suodattimien tarkistus/imurointi 4-kertaa vuodessa. Vaihto tarvittaessa. Lämmöntalteenottokennot voi irrottaa vetämällä ulospäin. Kenno täytyy puhdistaa vähintään kaksi kertaa vuodessa liottamalla esim. pesuainepitoisessa nesteessä ja laskemalla vettä läpi. Kondessiveden poistoletkun toiminta on tarkistettava kaatamalla vettä pohja-aukon lähelle kerran vuodessa. (suodattimien tarkistuksen yhteydessä). Huoneiden päätelaitteiden puhdistus kannattaa suorittaa esim. pesuvedellä, rätillä ja tiskiharjalla. Päätelaitteen lautasta EI saa pyörittää irti. Tällöin ilmanvaihdon säädöt muuttuvat. Puhdistus kannattaa suorittaa aina kerran vuoteen. Ilmanvaihtokanavien puhdistus kannattaa tilata noin 8-10 v välein. 18

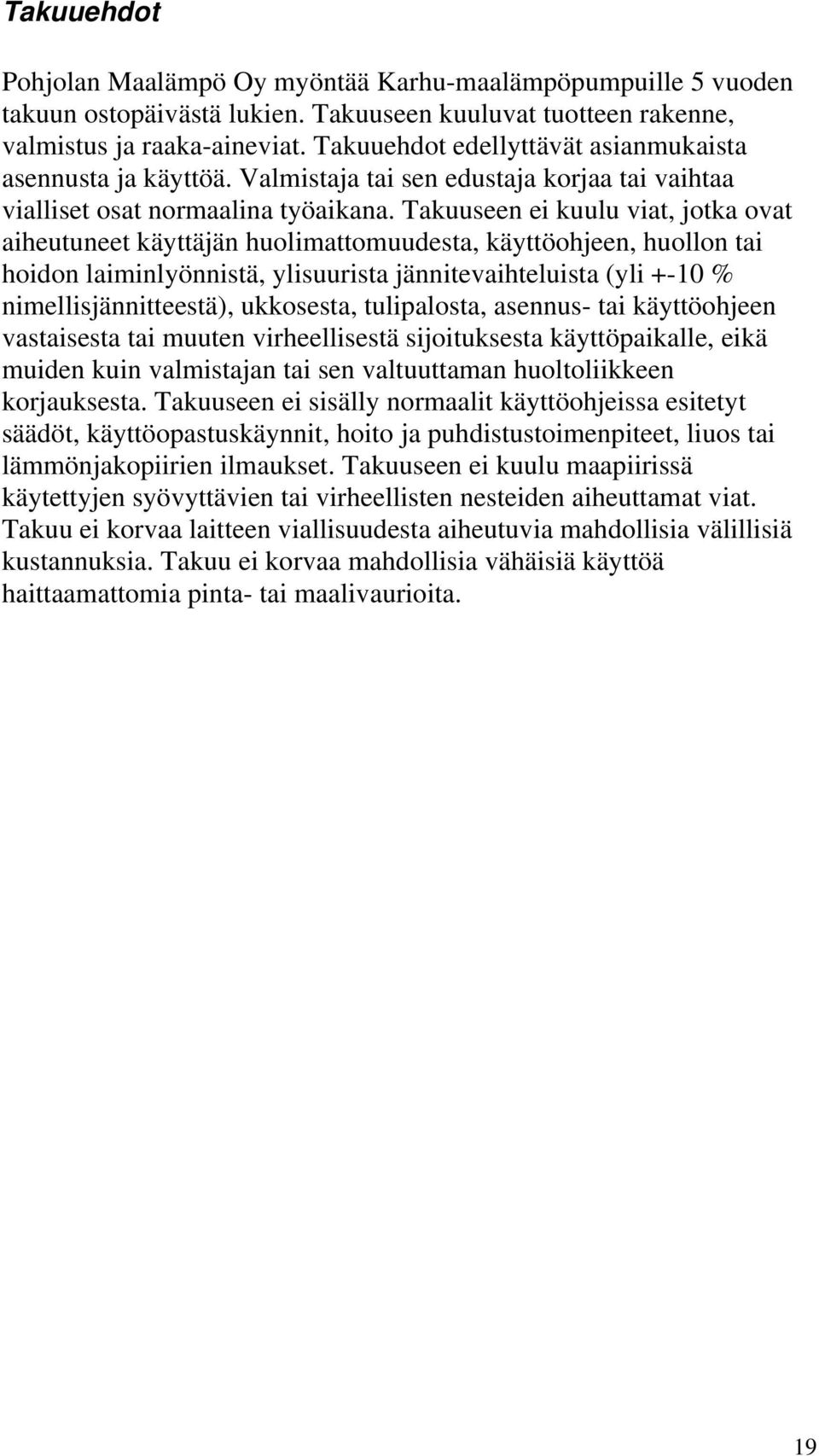

19 Takuuehdot Pohjolan Maalämpö Oy myöntää Karhu-maalämpöpumpuille 5 vuoden takuun ostopäivästä lukien. Takuuseen kuuluvat tuotteen rakenne, valmistus ja raaka-aineviat. Takuuehdot edellyttävät asianmukaista asennusta ja käyttöä. Valmistaja tai sen edustaja korjaa tai vaihtaa vialliset osat normaalina työaikana. Takuuseen ei kuulu viat, jotka ovat aiheutuneet käyttäjän huolimattomuudesta, käyttöohjeen, huollon tai hoidon laiminlyönnistä, ylisuurista jännitevaihteluista (yli +-10 % nimellisjännitteestä), ukkosesta, tulipalosta, asennus- tai käyttöohjeen vastaisesta tai muuten virheellisestä sijoituksesta käyttöpaikalle, eikä muiden kuin valmistajan tai sen valtuuttaman huoltoliikkeen korjauksesta. Takuuseen ei sisälly normaalit käyttöohjeissa esitetyt säädöt, käyttöopastuskäynnit, hoito ja puhdistustoimenpiteet, liuos tai lämmönjakopiirien ilmaukset. Takuuseen ei kuulu maapiirissä käytettyjen syövyttävien tai virheellisten nesteiden aiheuttamat viat. Takuu ei korvaa laitteen viallisuudesta aiheutuvia mahdollisia välillisiä kustannuksia. Takuu ei korvaa mahdollisia vähäisiä käyttöä haittaamattomia pinta- tai maalivaurioita. 19

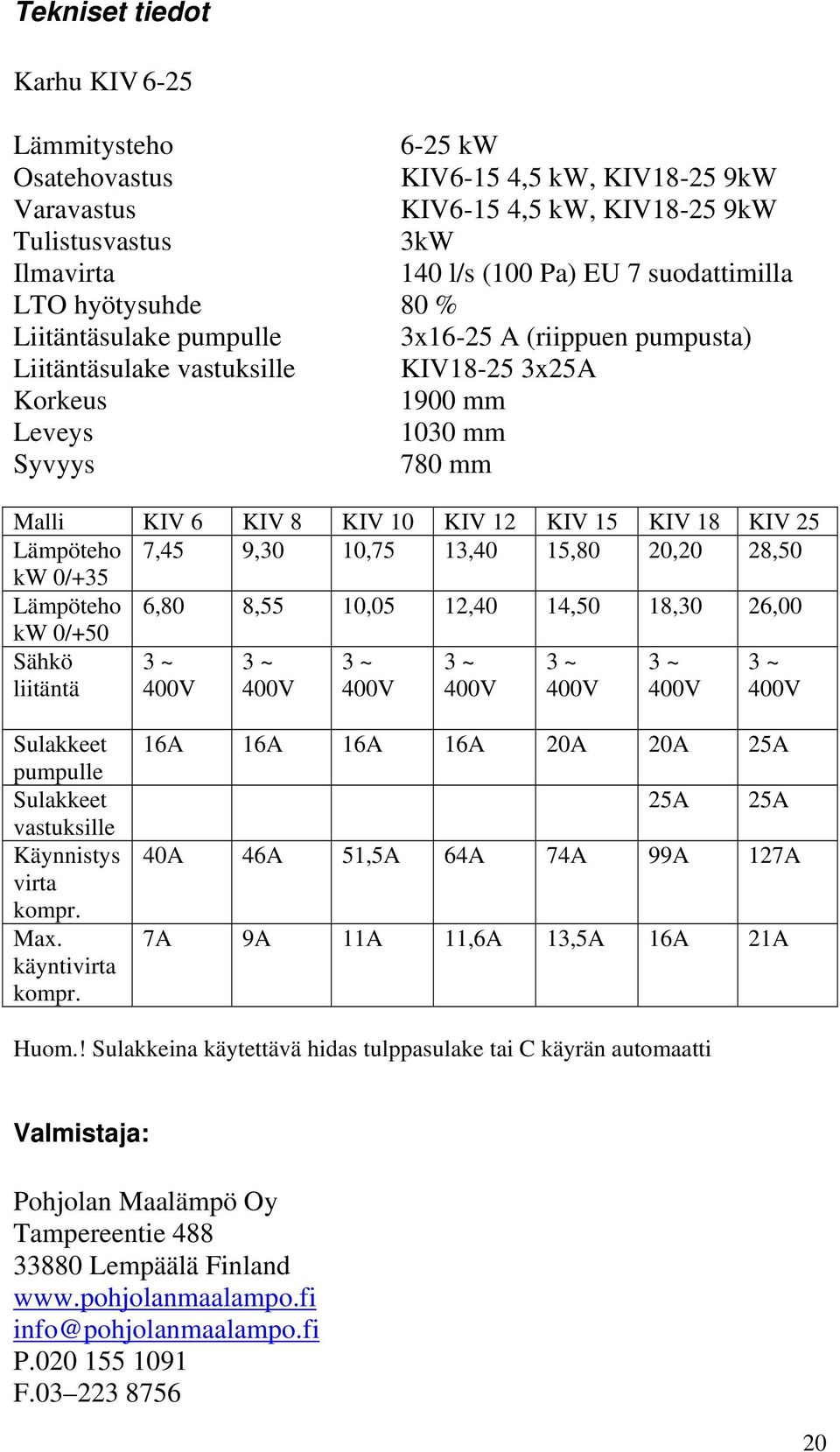

20 Tekniset tiedot Karhu KIV 6-25 Lämmitysteho 6-25 kw Osatehovastus KIV6-15 4,5 kw, KIV kW Varavastus KIV6-15 4,5 kw, KIV kW Tulistusvastus 3kW Ilmavirta 140 l/s (100 Pa) EU 7 suodattimilla LTO hyötysuhde 80 % Liitäntäsulake pumpulle 3x16-25 A (riippuen pumpusta) Liitäntäsulake vastuksille KIV x25A Korkeus 1900 mm Leveys 1030 mm Syvyys 780 mm Malli KIV 6 KIV 8 KIV 10 KIV 12 KIV 15 KIV 18 KIV 25 Lämpöteho 7,45 9,30 10,75 13,40 15,80 20,20 28,50 kw 0/+35 Lämpöteho 6,80 8,55 10,05 12,40 14,50 18,30 26,00 kw 0/+50 Sähkö liitäntä 3 ~ 400V 3 ~ 400V 3 ~ 400V 3 ~ 400V 3 ~ 400V 3 ~ 400V 3 ~ 400V Sulakkeet pumpulle Sulakkeet vastuksille Käynnistys virta kompr. Max. käyntivirta kompr. 16A 16A 16A 16A 20A 20A 25A 25A 25A 40A 46A 51,5A 64A 74A 99A 127A 7A 9A 11A 11,6A 13,5A 16A 21A Huom.! Sulakkeina käytettävä hidas tulppasulake tai C käyrän automaatti Valmistaja: Pohjolan Maalämpö Oy Tampereentie Lempäälä Finland P F

21 Liitteet: Kuva 1. Kuva 2. 21

22 JOHNSON CONTROLS Maalämpösäädin FX16x KÄYTTÖOHJE

23 JOHNSON CONTROLS FX16x Ohjekirjassa perehdytään tarkemmin maalämpökoneen toimintaan ja asetuksiin. Noudattamalla ohjekirjan ohjeita saatte parhaimman hyödyn laitteestanne, sekä varmistatte laitteistonne oikean toiminnan. Ennen parametrien muuttamista lue tämä ohjekirja huolellisesti. Valmistaja ei vastaa väärinkäytöstä johtuvista vioista ja rikkoutumisista. Facility Explorer alustan FX16x on tehokas ja joustava yksikkösäädin maalämpöjärjestelmään. Säädin huolehtii koko järjestelmän säädöstä, ohjaten maapumpun, kompressorin ja ilmanvaihdon toimintaa ja lisäksi kahden eri lämmityspiirin säädön. Säädin ohjaa maapumpun ja kompressorin toimintaa asettelujen mukaisesti ja laskee mm. kompressorin käyntiajan. Lämmityksen säätö tapahtuu ulkolämpötilakompensointi periaatteella (PI-säädin). Johnson Controls FX16x -säädin täyttää vaativimmankin käyttäjän tarpeet. Pohjolan Maalämpö Oy Säätimen käyttöopas Sivu 2/21

24 JOHNSON CONTROLS FX16x SÄÄTIMEN NÄPPÄIMISTÖ Käyttöpainikkeiden selvitys: painike = enter painike = paluu painike = Valikkojen selaus ylöspäin/alaspäin. Asetusarvojen korotus painike = Valikkojen selaus vasen/oikea. Pohjolan Maalämpö Oy Säätimen käyttöopas Sivu 3/21

25 JOHNSON CONTROLS FX16x Menuvalikko (valikosta lisää sivulla 10) Pohjolan Maalämpö Oy Säätimen käyttöopas Sivu 4/21

26 JOHNSON CONTROLS FX16x Pohjolan Maalämpö Oy Säätimen käyttöopas Sivu 5/21

27 JOHNSON CONTROLS FX16x Käytettävät anturit Ulkolämpötila, menoveden lämpötila 2 kpl, varaajan lämpötila. Ilmanvaihdossa poisto-, jäteilma-anturi. LÄMMITYSPIIRIEN ASETUS Säätimessä on tehdasasetuksena lattialämmityksen säädöt. Asetuksia voidaan tarvittaessa muuttaa ja säätää käyttäjän tarpeiden mukaan. Seuraavassa on esitetty suuntaa-antava lämpötaulukko eri lämmitysmuodoille. LÄMMITYS- MUOTO MENOVEDEN LÄMPÖTILA Lattia ,5 35, ,5 30,5 29, , Patteri ,5 54, ,5 41,4 38, Ilma 72, ,5 57, ,5 42, IV-kone , , ULKOLÄMPÖTILA Lämmityspiirien viritys Jos haluttu lämmitystaso ei toteudu perusasetusten mukaisilla asetusarvoilla, muuta arvoja tarpeen mukaan. Tutki kuitenkin ensin, vaikuttavatko seuraavat asiat säätöön: - Tarkasta, että maksimi tai minimi ei rajoita lämmitystä tarpeettomasti HUOM! maksimi ei saa olla etenkään lattialämmityskäytössä liian korkea (max. 40 astetta) - Tarkasta anturien lämpötilojen oikeellisuus - Tarkasta lämmityspiirien toimilaitteen ja venttiiliin kunto ja asento. Jos edelliset seikat ovat kunnossa, muuta lämmityspiirien asetuspisteitä haluamaasi suuntaan (kts. oheinen lämmityskäyrä). Pohjolan Maalämpö Oy Säätimen käyttöopas Sivu 6/21

28 JOHNSON CONTROLS FX16x Katso säätimen näyttämää ulkolämpötilaa sekä lämmityspiirien sen hetkistä asetusarvoa. Muuta tämän jälkeen lähintä asetuspistettä haluamaasi suuntaan. Esim. Ulkolämpötilan ollessa -13 astetta, tulee muuttaa asetusarvoa Ulko 2, meno 2. Tehtyäsi haluamasi muutokset, tarkasta kuinka menoveden asetus muuttui. HÄLYTYKSET Säätimessä on pitkälle kehitetty vianhallintajärjestelmä. Vian ilmettyä säädin antaa siitä hälytyksen ja toimii ennalta ohjelmoidulla tavalla. Hälytystilanteessa säätimen näyttöön ilmestyy ko. hälytyksen ilmaiseva teksti ja taustaväri muuttuu punaiseksi. Hälytyksen kuittaus tapahtuu millä tahansa näppäimellä. Toiminta: Pressostaatit Syy: Säätimeen kytketyn pressostaatin hälytystilatieto aktiivinen. Toiminta: Maapumppu ja kompressori pysäytettynä. Ohjaus sähkövastuksilla. Hälytyksen taustavalo punainen, näytöllä hälytysteksti. Lämpösuojat Toiminta sama kuin edellä. Varaajan alaraja Syy: Varaajan lämpötila alle varaajan alaraja asetuksen. Toiminta: Lämmitys siirtyy sähkövastuksille. Pois kytkeytyminen tapahtuu lämpötilan ylittäessä varaajan alaraja-asetuksen. Hälytyksen taustavalo punainen, näytöllä hälytysteksti. Pohjolan Maalämpö Oy Säätimen käyttöopas Sivu 7/21

29 JOHNSON CONTROLS FX16x L1 (L2) yläraja L1 (L2) alaraja Ulkoanturi Varaaja-anturi Poistoanturi Jäteilma-anturi Syy: Lämmityspiirin lämpötila L1 (L2) maksimi asetuksen yli. Toiminta: Säädin ohjaa lämmitysverkoston toimilaitetta kiinni. Hälytyksen taustavalo punainen, näytöllä hälytysteksti. Syy: Lämmityspiirin lämpötila L1 (L2) minimi asetuksen alla. Toiminta: Säädin ohjaa lämmitysverkoston toimilaitetta auki. Hälytyksen taustavalo punainen, näytöllä hälytysteksti. Syy: Anturivika Syy: Anturivika Syy: Anturivika Syy: Anturivika Pohjolan Maalämpö Oy Säätimen käyttöopas Sivu 8/21

30 JOHNSON CONTROLS FX16x Ongelma Mahdollinen syy Ratkaisu Säätimeen ei tule valoa Syöttösulakkeet ei paikallaan tai palaneet Tarkista sulakkeet Sulakkeet palavat käynnistettäessä Syöttösulakkeet liian pienet tai väärän malliset Tarkista, että sulakkeet ovat oikean kokoiset ja että ne ovat hitaita tulppasulakkeita tai C-mallin automaattisulakkeita. Ensikäynnistyksessä varaajan lämpötilan Vaihevahti estää käynnistymisen. Syöttövaiheet väärinpäin. ollessa alle 30 astetta lämmittää sähkö- Mikäli syöttökaapelin vaihejärjestys väärä, vaihe- Sähkömies kääntää vaihejärjestyksen. vastukset varaajan yli 30 asteeseen, tunnistimessa ei pala valoa. Vaihejärjestyksen jonka jälkeen lähtee maalämpöpumppu ollessa oikea palaa siinä vihreä valo. päälle. Pumppu ei käynnistykään. Säätimessä teksti pressostaatit Mutasihti tukossa tai liuospiirissä ilmaa Puhdista varaajan ja pumpun välissä olevat mutasihdit sekä liuospiirin mutasihti. Ilmaa liuospiiri uudelleen ja paineista. Säätimessä teksti lämpösuojat Kompressorin lämpösuoja lauennut Sähkömies voi kuitata lämpösuojan. Mikäli lämpösuoja laukeaa uudelleen ota yhteys huoltoon. Säätimessä teksti varaajan alaraja Varaajan lämpötila alle +30 astetta hälytysrajan Pumppu siirtyy häiriöön ja kytkee sähkövastukset päälle. Varaajan lämmettyä yli 30 asteen, pumppu käynnistyy automaattisesti. Säätimessä teksti ulkoanturi, varaajaanturi, poistoanturi tai jäteilma-anturi Viallinen Anturi Sähkömies vaihtaa anturin Säätimessä teksti L1 tai L2 ala tai Lämmityspiiriin menevän veden lämpötila on 10 astetta Tarkista, että säätömoottori liikkuu. yläraja hälytys yli tai ali lämmityskäyrän Tarkista, että säätömoottori ajaa oikeaan suuntaan, moottorin pyörimissuunta käännetään moottorin johdoista kääntämällä ruskea ja sininen johto ristiin. Pohjolan Maalämpö Oy Säätimen käyttöopas Sivu 9/21

31 JOHNSON CONTROLS FX16x SÄÄTIMEN VALIKOT ETUVALIKKO: Päivämäärän/ajan muuttaminen: Paina kerran, liiku muutettavaan kohtaan ja paina uudestaan. Muuta ja kuittaa. paluu perustilaan. PÄÄVALIKKO: Päävalikkoon siirtyminen tapahtuu napilla. Päävalikossa liikutaan. Alavalikkoon siirtyminen. Lämmitysverkko 1 Ulkolämpötila _ C: Tämän hetkinen ulkolämpötila. L1 Menovesi _ C: Lämmityspiirin 1 tämän hetkinen lämpötila. L1 Pyynti _ C: Lämmityspiirin 1 haluttu menovesi. Haluttu menovesi muodostuu lämmityskäyrän mukaisesti. L1 Venttiili: L1 piirin venttiilin tämänhetkinen asento 0 % = kiinni 100 % = auki Pohjolan Maalämpö Oy Säätimen käyttöopas Sivu 10/21

32 JOHNSON CONTROLS FX16x Lämmönpudotus L1 ja L2 Pud.määr _ C: Lämmön pudotuksen asteluku. Tehdasasetus -3 C. Käyrä: L1 lämmityspiirin käyräasetukset. Tehtaan asetusarvot lattialämmitykselle, kts. sivut 7-8. Mahdollista muuttaa. siirtyminen valikkoon Asetukset ja käsikäyttö. Asetukset ja käsikäyttö L1 Maximilämpö _ C: Lämmitysveden maksimilämpötila. Tehdasasetus 40 C / C oma-asetus. L1 Minimilämpö _ C: Lämmitysveden minimilämpötila. Tehdasasetus 22 C / C oma-asetus. L1 I-aika _sec: L1 verkoston säädön integrointiaika. Tehdasasetus 4. L1 P-alue _ C: L1 verkoston säädön suhdealue. Tehdasasetus 200. L1 Hälytyslupa on/off: Lämmityspiirin ala/ylärajahälytys voidaan tarvittaessa ottaa pois käytöstä esimerkiksi käyttöönoton yhteydessä. Tehdasasetus ON / omaasetus. Käsikäyttö L1 Venttiili auto/man: Säätömoottoria voi mahdollisesti ajaa manuaalisesti. Tehdasasetus ON / oma-asetus. L1 Vent.man-arvo: Säätömoottorin manuaaliarvo. Muuttaminen ja muutettavaan kohtaan. uudestaan ja asetus muuttuu. kuittaus. paluu. Pohjolan Maalämpö Oy Säätimen käyttöopas Sivu 11/21

33 JOHNSON CONTROLS FX16x Lämmitysverkko 2 Ulkolämpötila _ C: Tämän hetkinen ulkolämpötila. L2 Menovesi _ C: Lämmityspiirin 2 tämän hetkinen lämpötila. L2 Pyynti _ C: Lämmityspiirin 2 haluttu menovesi. Haluttu menovesi muodostuu lämmityskäyrän mukaisesti. L2 Venttiili: L2 piirin venttiilin tämänhetkinen asento 0 % = kiinni 100 % = auki Lämmönpudotus L1 ja L2 Pud.määr _ C: Lämmön pudotuksen asteluku. Tehdasasetus -3 C. Käyrä: L2 lämmityspiirin käyräasetukset. Tehtaan asetusarvot lattialämmitykselle, kts. sivut 7-8. Mahdollista muuttaa. siirtyminen valikkoon Asetukset ja käsikäyttö. Asetukset ja käsikäyttö L2 Maximilämpö _ C: Lämmitysveden maksimilämpötila. Tehdasasetus 40 C / C oma-asetus. L2 Minimilämpö _ C: Lämmitysveden minimilämpötila. Tehdasasetus 22 C / C oma-asetus. L2 I-aika _sec: L2 verkoston säädön integrointiaika. Tehdasasetus 4. L2 P-alue _ C: L2 verkoston säädön suhdealue. Tehdasasetus 200. L2 Hälytyslupa on/off: Lämmityspiirin ala/ylärajahälytys voidaan tarvittaessa ottaa pois käytöstä esimerkiksi käyttöönoton yhteydessä. Tehdasasetus ON / omaasetus. Pohjolan Maalämpö Oy Säätimen käyttöopas Sivu 12/21

34 JOHNSON CONTROLS FX16x Käsikäyttö L2 Venttiili auto/man: Säätömoottoria voi mahdollisesti ajaa manuaalisesti. Tehdasasetus ON / oma-asetus. L2 Vent.man-arvo: Säätömoottorin manuaaliarvo. Muuttaminen ja muutettavaan kohtaan. uudestaan ja asetus muuttuu. kuittaus. paluu. Maalämpö asetukset Lämpöpumppu Varaajan lämpötila _ C: Tämän hetkinen varaajan lämpötila. Varaajan asetusarvo _ C: Näytöllä näkyy haluttu varaajan lämpötila. HUOM! katso kohta Asetus L1 mukaan. Tehdasasetus 40 C / C oma-asetus. Liuospumppu päällä/seis: Näyttö kertoo onko liuospumppu (maapiiri) kytkeytyneenä päälle. Kompressori päällä/seis: Näyttö kertoo onko kompressori kytkeytyneenä päälle. Sähkövastus päällä/seis: Näyttö kertoo onko sähkövastus kytkeytyneenä päälle. Asetus L1:sen mukaan: Käytetään yleensä patterilämmityksen yhteydessä. Valikossa on mahdollista valita varaajan asetus-arvoksi joko kiinteä arvo (kohdassa Varaajan asetusarvo) tai arvo joka muuttuu asetellun L1 lämmityskäyrän mukaisesti. Asetusarvo on kuitenkin noin 6 asetetta korkeampi kuin L1 pyyntilämpötila. Minimissään varaajan asetusarvo on noin 38 astetta. Mikäli halutaan Pohjolan Maalämpö Oy Säätimen käyttöopas Sivu 13/21
