2 KAIKKI IRTI PORAKONEKAIRAUKSESTA PORAKONEKAIRAUKSEN TARKOITUS MAAPORAUS KALLIOPORAUS UPPOUMAAN VAIKUTTAVIA TEKIJÖITÄ ENEMMÄN IRTI PORAKONEKAIRAUKSESTA

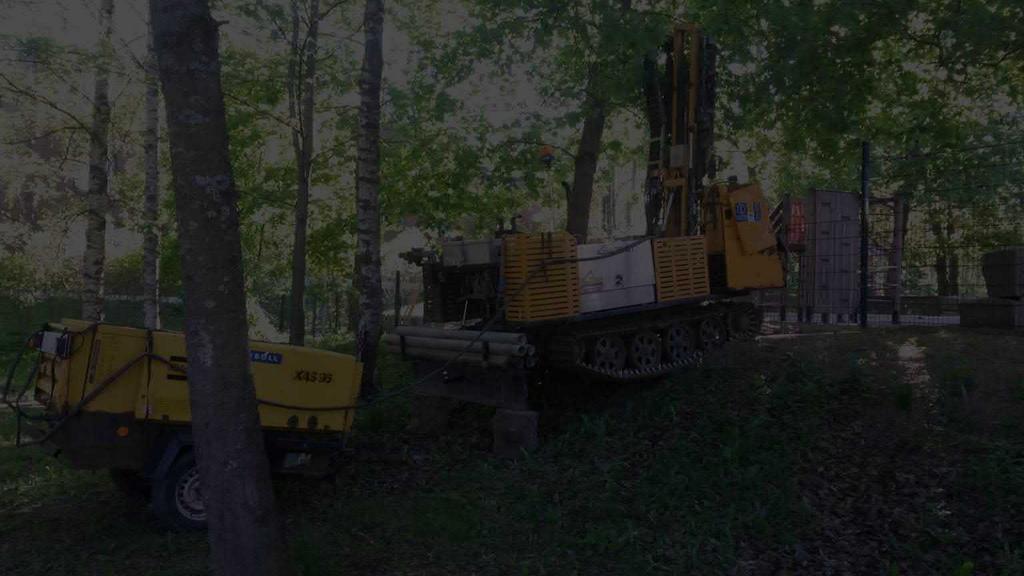

3 PORAKONEKAIRAUKSEN TARKOITUS, MITÄ ON TILATTU KALLIOPINNAN TASO JA VARMISTUS VAI MAALAJIT, KERROSRAJAT, KIVISYYS (KAIVETTAVUUS, PORAPAALUTETTAVUUS) JA / TAI KALLION LAATU, RUHJEET, RAILOT

4 MAAPORAUS MAALAJITUNNISTUS PURISTAMALLA: savet kuivakuoren alta ilmahuuhtelulla; siltit, löysät hiekat vesihuuhtelulla pv-pinnan alta PURISTAMALLA JA PYÖRITTÄMÄLLÄ: siltit, hiekat, löysät sorat pv-pinnan päältä ilmahuuhtelulla, vesihuuhtelulla pv-pinnan alta PURISTAMALLA JA LYÖMÄLLÄ: tiiviit siltit ja hiekat vesihuuhtelulla pv-pinnan alta PYÖRITTÄMÄLLÄ JA LYÖMÄLLÄ SAMALLA SYÖTTÄEN: ilmahuuhtelulla kaikki pv-pinnan päällä; pv-pinnan alla ilmahuuhtelulla kaikki vaivalloisesti (paitsi savet); vesihuuhtelulla kaikki ILMAHUUHTELULLA SUOJAPUTKEN LÄPI VESIHUUHTELULLA SUOJAPUTKEN LÄPI KIVIEN TUNNISTUS KANGET VS TYÖPUTKET

5 KALLIOPORAUS Porattavilla materiaaleilla (kivilajeilla) on erilaisia rakenteita, joita poratessa rikotaan. Miten helposti tuo rakenne rikkoutuu, eli miten helposti pora uppoaa kiviainekseen, on se mitä mitataan. Kellotetaan siis poraus 20 cm:n pätkissä. Kiviaineksen rakenne koostuu erilaisista mineraaleista ja niiden muodostamista kiteistä/rakeista, joiden sekä sisäinen, että keskinäinen kovuus ja lujuus vaihtelee. Porausteknisesti uppoumaan vaikuttaa kruunun nastojen välityksellä vaikuttava iskuvoima per pinta-ala, iskun taajuus ja nastan siirron optimaalisuus seuraavalle iskulle, mutta myös syöttövoimalla saatava esijännitys (joka vaikuttaa pomppimiseen ja resonointiin). Jotta poraaminen on mahdollista, täytyy irtoava kivipöly/porasoija saada siirrettyä pois kruunun ja porattavan pinnan välistä.

6 Koska muuttujia on paljon, kellottamisen edellytyksenä on porausstrategian valinta. Vakioidaanko mahdollisimman paljon muuttujia vai maksimoidaanko uppouma. Jos päädytään vakioimaan muuttujat, saattaa säädöt suosia tiettyjä kivilaatuja ja vääristää laatujen keskinäisiä suhteita. Jos taas maksimoidaan uppoumaa, vaatii se suurta perehtyneisyyttä, virkeätä olotilaa ja aktiivisuutta porarilta optimaalisten säätöjen hakemisessa porauksen kestäessä. TÄRKEIN ASIA KALLIOVARMISTUKSIA TEHTÄESSÄ ON KIRJATA RAILOT, RUHJEET, EPÄJATKUVUUSKOHDAT JA HUOMATTAVAN PEHMEÄT OSUUDET.

7 PORAUSKALUSTO KRUUNUN KUNTO UPPOUMAAN VAIKUTTAVIA TEKIJÖITÄ KANKITYYPPI JA LIITOSTEN LUKUMÄÄRÄ, KANKIJONON PITUUS VASARA: ISKUENERGIA JA -TAAJUUS, TYÖKUNTO, (kuumennut hydrauliöljy) PYÖRITYSNOPEUS ISKUTAAJUUTEEN SOVITETTUNA (pyöritysnopeus- ja iskutaajuustietojen saatavuus) SYÖTTÖVOIMA ISKUTEHOON SOVITETTUNA (syöttövoimatiedon saatavuus, kalibrointiongelma) HUUHTELUPAINEEN NOSTE JA KANKIEN PAINO MAAPERÄN KIVISYYS JA KIVIEN AIHEUTTAMAT MUTKAT (joustaa iskuja) KANKILINJASTOSSA, KIVIEN AIHEUTTAMA VASTUSTUS MUHVIEN KOHDILLA (geokanget, työsuojaputket)

8 KRUUNUN MALLI; BALLISTINEN VS PUOLIPALLO

9 KULUNUT KRUUNU

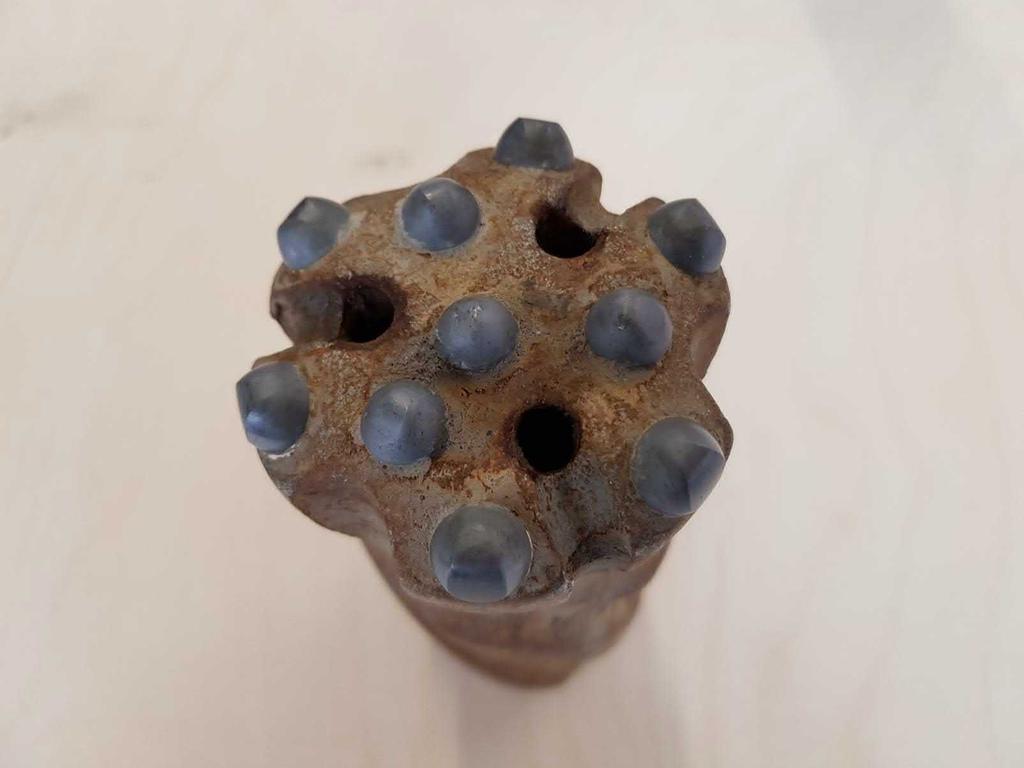

10 TEROITETTU KRUUNU

11 PUTKIKRUUNU OD 115

12 KANKILINJASTON OMINAISUUKSIA

13 ENEMMÄN IRTI PORAKONEKAIRAUKSESTA SYVYYS AIKA LISÄPARAMETREISTÄ LISÄHYÖTYÄ PYÖRITYSNOPEUS LYÖNTITAAJUUS JA LYÖNTIENERGIA/MITTAVÄLI SYÖTTÖVOIMA PYÖRITYSVOIMA HUUHTELUPAINE HUUHTELUVIRTAUS TALLENTIMEN OMINAISUUDET Riittävä tallennusväli 0,5 cm? 200 ms? Graafinen näkymä porarille Katseluohjelmisto, havainnollisuutta suunnittelijalle käyrien avulla

14

15

16 ENEMMÄN IRTI PORAKONEKAIRAUKSESTA 1 KIRJAUS MITÄ KRUUNUA ON KÄYTETTY 2 KRUUNUN VAIHDON TARVE - MUOTTIMITTA KRUUNUN KULUNEISUUDELLE 3 TYÖPUTKIEN KÄYTTÖ KIVISISSÄ MAISSA JA SYVISSÄ REI ISSÄ 4 KIRJAUS VASARASTA JA KÄYTETYSTÄ ISKUTAAJUUDESTA (laskennallinen iskuteho) 5 ISKUTAAJUUDESTA JOHDETTU SUOSITUSPYÖRITYSNOPEUS 6 SUOSITUS SYÖTTÖVOIMALLE? 7 KALIBROINTIKÄYTÄNNÖT SYÖTTÖVOIMALLE JA ISKUTEHOLLE
