Pippuri/suolamylly 1: Kantikas/epäsäännöllinen muoto/ tms. Pekka Pikkarainen 2015

Transkriptio

1 Pippuri/suolamylly 1: Kantikas/epäsäännöllinen muoto/ tms. Pekka Pikkarainen 2015 Ohje on 195 ja 245mm akselilla oleville koneistoille. Pyri tekemään mahdollisimman tarkasti ohjeen mukaan, silloin ei tarvitse kuin heittää osat kiinni. Alumiiniin voi tehdä lisää kierrettä ja sitä voi myös lyhentää kierrepäästä jos mitoituksessa on heittoa. Samoin itse puuosaa voi lyhentää yläpäästä. Tätä tietysti kannattaa välttää. Tämän ohjeen avulla et tarvitse sorvia. Kaikki poraukset tehdään pylväsporakoneella. Terien valinta on tehty saatavilla olevien terien mukaan. Tulppaterä ja oksapora ovat 30mm koska 27-28mm tulppaterää ei ole. Jos olisi, 30mm tapin poraus kannattaisi tehdä ehdottomasti suoraviivaisemmin 27-28mm terällä. Perusohje on tehty 52x52x230 ja 52x52x280 palikoille. Kokonaismittaa ei saa muuttaa, mutta ylä- ja alaosan mittoja voi muuttaa kunhan kokonaismitta eikä olennaiset porausmitat muutu. Osien valmistus 1. Höylää lankkuun oikohöylällä yksi 90 ast kulma (eli yksi lape ja yksi syrjä) 2. Aja tasohöylällä lankku tasakorkuiseksi (vaikka suoraan tavoitepaksuuteen esim. 52mm) 3. Sirkkelöi muutama milli tavoitetta leveämmäksi (esim. 58mm) 4. Tasoita tasohöylällä 1-2 milliä kerrallaan tavoitepaksuuteen a. Esimerkissä 52x52 5. Katkaise 85mm ja 140mm (lyhempi malli) tai 85mm ja 190mm (pidempi malli) pätkät

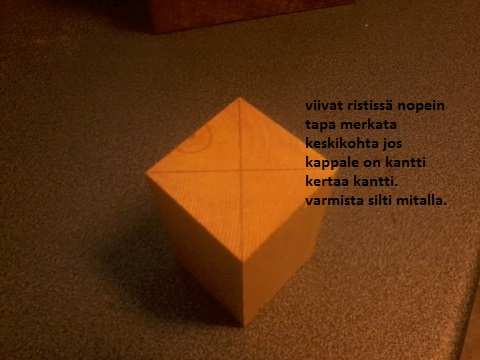

2 Poraaminen 1. Piirrä palikoiden päätyihin viivat nurkista (X-merkki jossa viivojen kohtauspaikassa poran piikin paikka). Toinen tapa on mitata keskikohta.

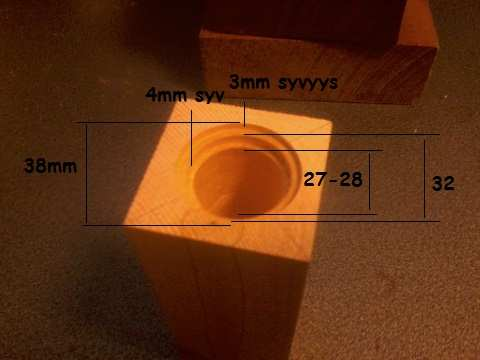

3 2. Kiinnitä kappale täsmällisesti suoraan pylväsporakoneen koneruuvipuristimen pystyuraan 3. Poraa pidemmän kappaleen pohjapuolelle 38mm terällä 3mm syvälle 4. Poraa samasta kohdasta 32mm terällä 4mm syvälle (eli kokonaissyvyys 7mm kahdella porauksella) 5. Poraa 27-28mm terällä niin pitkälle kuin terä yltää (lyhempi myllymalli) tai poraa n mm vaille läpi jatko-osan kanssa (pidempi myllymalli).

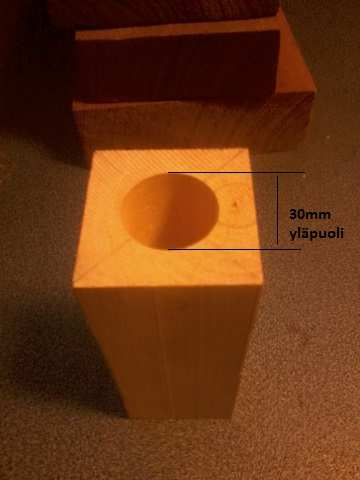

4 6. Poraa toiselta puolelta (pidemmän kappaleen yläpuoli) 30mm terällä niin että se tulee läpi edelliseen poraukseen (oltava vähintään 25mm syvä että tappi mahtuu helposti)

5 7. Poraa pienempään kappaleeseen tulppaterällä 25mm syvä poraus (eli tehdään tappi, ei varsinaista reikää kuten kuvassa väärin sanotaan)

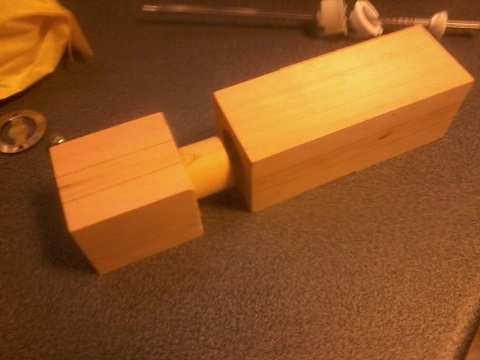

6 8. Poraa reikä läpi suoraan 6-7mm terällä 9. Piirrä pienempään kappaleeseen ympäri viivat 25mm kohdalta (oksatappiterän puolelta siis) 10. Sahaa käsisahalla tai vannesahalla ympäri siten että tapin ympäriltä lähtee ylimääräinen puu pois

7

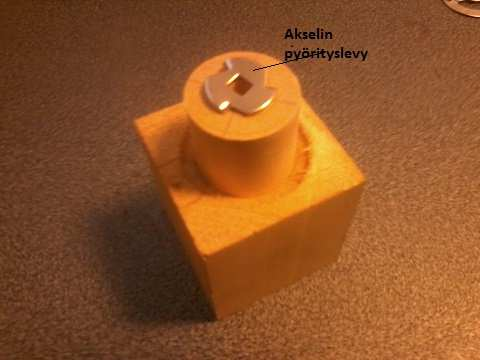

8 Kokoaminen 1. Lyö vasaralla tai paina penkin välissä metallinen akselin pyörityslevy yläosan tappiin mahdollisimman keskelle (kannattaa käyttää vielä irti ja tiputtaa tippa liimaa tai ruuvata lukitusruuvi ettei osa irtoa)

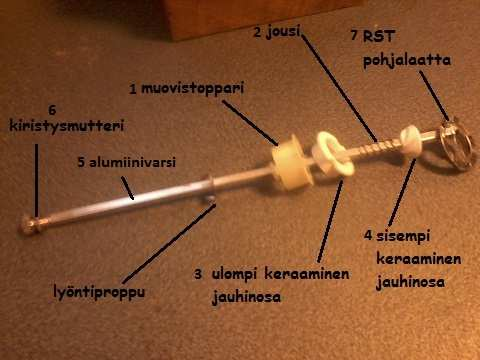

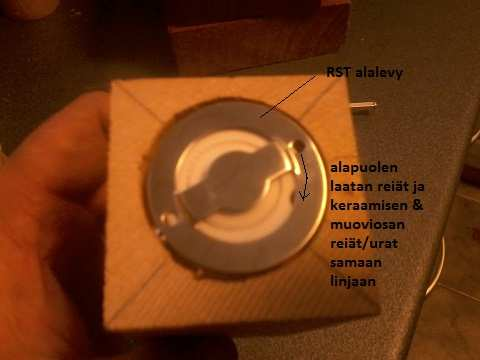

9 2. Laita muovistoppari (1) sisäpintaan ja laita jousi (2) sisään, sitten keraamiset osat (3 ja 4) alapuolelle 3. Työnnä alumiinivarsi (5) niiden läpi 4. Laita myllyn yläosa paikoilleen ja mutteri (6) varren kierteille 5. Ruuvaa alapintaan RST pohjalaatta (7) parilla pikkuruuvilla

10

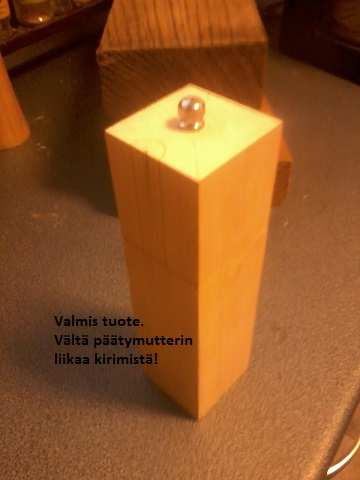

11 HUOM! Älä kirista liikaa, se voi rikkoa keraamiset osat! - Isompi välys = isompaa rouhetta - Pienempi välys = hienompaa rouhetta/jauhetta Muotoilusta Kuvissa mallimylly on pelkistetty neliskanttinen muoto. Muita muotoja/menetelmiä: 1. Hionta nauhahiomakoneella 8- kulmaiseksi tai timantin malliseksi. a. Tehdään ohjeen mukaan ja hiotaan kulmat halutunlaisiksi. Kannattaa tehdä tarkat piirrokset että kulmat osuu mahdollisimman lähelle. 2. Muotoilu vannesahalla. a. Tehdään reilun kokoinen aihio, esim. 100x100 ja tehdään ohjeen mukaisesti perusrunko ja poraukset. b. Ajetaan vannesahalla halutun muotoiseksi ja viimeistellään hiomakoneella.
