"Kiviseminaari", Kuhmo GEOMACHINE OY LYHYESTI

Transkriptio

1

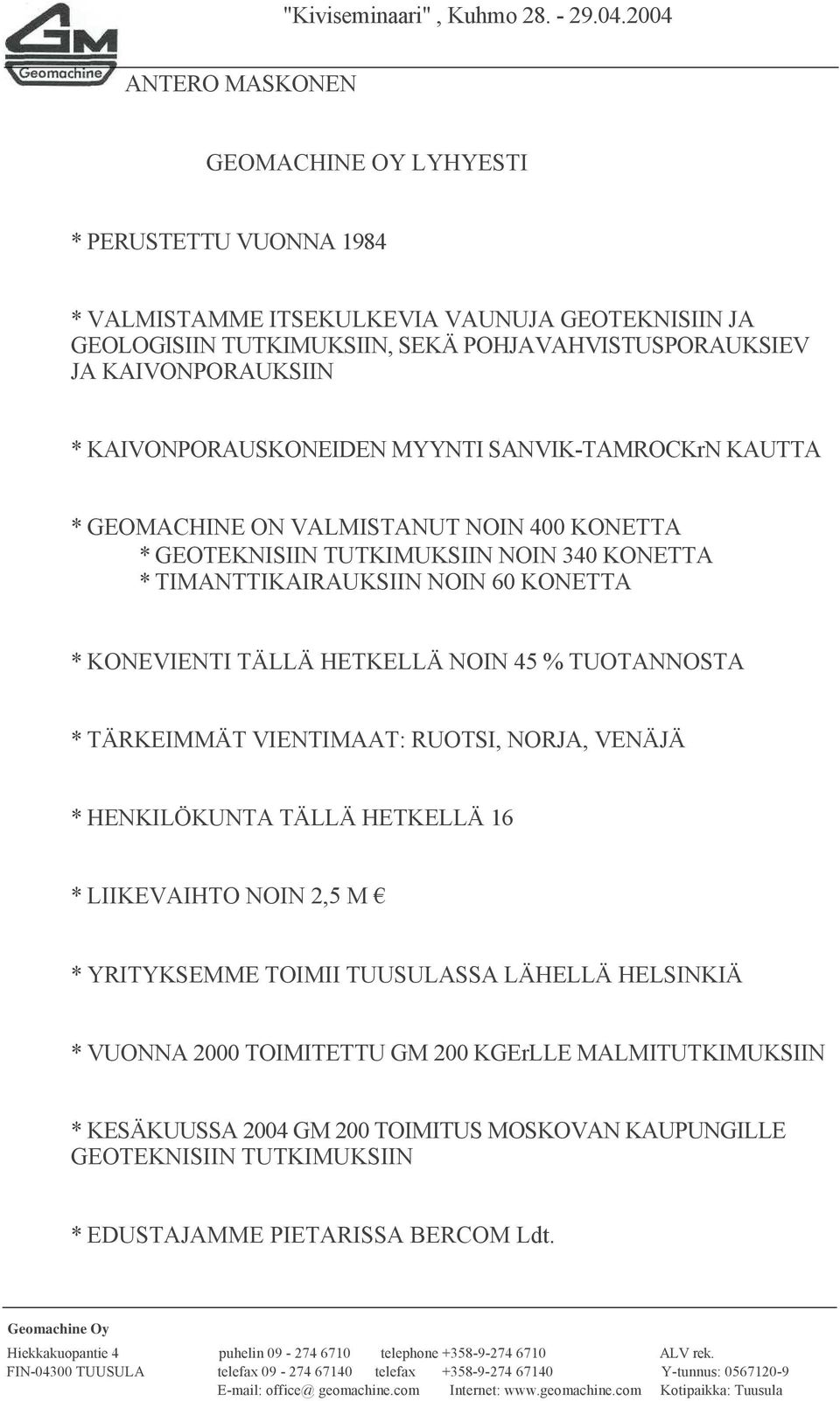

2 "Kiviseminaari", Kuhmo ANTERO MASKONEN GEOMACHINE OY LYHYESTI * PERUSTETTU VUONNA 1984 * VALMISTAMME ITSEKULKEVIA VAUNUJA GEOTEKNISIIN JA GEOLOGISIIN TUTKIMUKSIIN, SEKÄ POHJAVAHVISTUSPORAUKSIEV JA KAIVONPORAUKSIIN * KAIVONPORAUSKONEIDEN MYYNTI SANVIK-TAMROCKrN KAUTTA * GEOMACHINE ON VALMISTANUT NOIN 400 KONETTA * GEOTEKNISIIN TUTKIMUKSIIN NOIN 340 KONETTA * TIMANTTIKAIRAUKSIIN NOIN 60 KONETTA * KONEVIENTI TÄLLÄ HETKELLÄ NOIN 45 % TUOTANNOSTA * TÄRKEIMMÄT VIENTIMAAT: RUOTSI, NORJA, VENÄJÄ * HENKILÖKUNTA TÄLLÄ HETKELLÄ 16 * LIIKEVAIHTO NOIN 2,5 M * YRITYKSEMME TOIMII TUUSULASSA LÄHELLÄ HELSINKIÄ * VUONNA 2000 TOIMITETTU GM 200 KGErLLE MALMITUTKIMUKSIIN * KESÄKUUSSA 2004 GM 200 TOIMITUS MOSKOVAN KAUPUNGILLE GEOTEKNISIIN TUTKIMUKSIIN * EDUSTAJAMME PIETARISSA BERCOM Ldt. Geomachine Oy Hiekkakuopantie 4 puhelin telephone ALV rek. FIN TUUSULA telefax telefax Y-tunnus: office@ geomachine.com Internet: Kotipaikka: Tuusula

3

4

5 1. TIMANTTITERÄ 2. MURTORENGAS 3. MURTORENGASPESÄ 4. JATKOPUTKI 5. TIMANTTIKALVAIN (0,3-0,5 MM TERÄH. SUUREMPI) 6. ULKOPUTKI 7. SISÄPUTKI 11. KAKSOISLIITIN

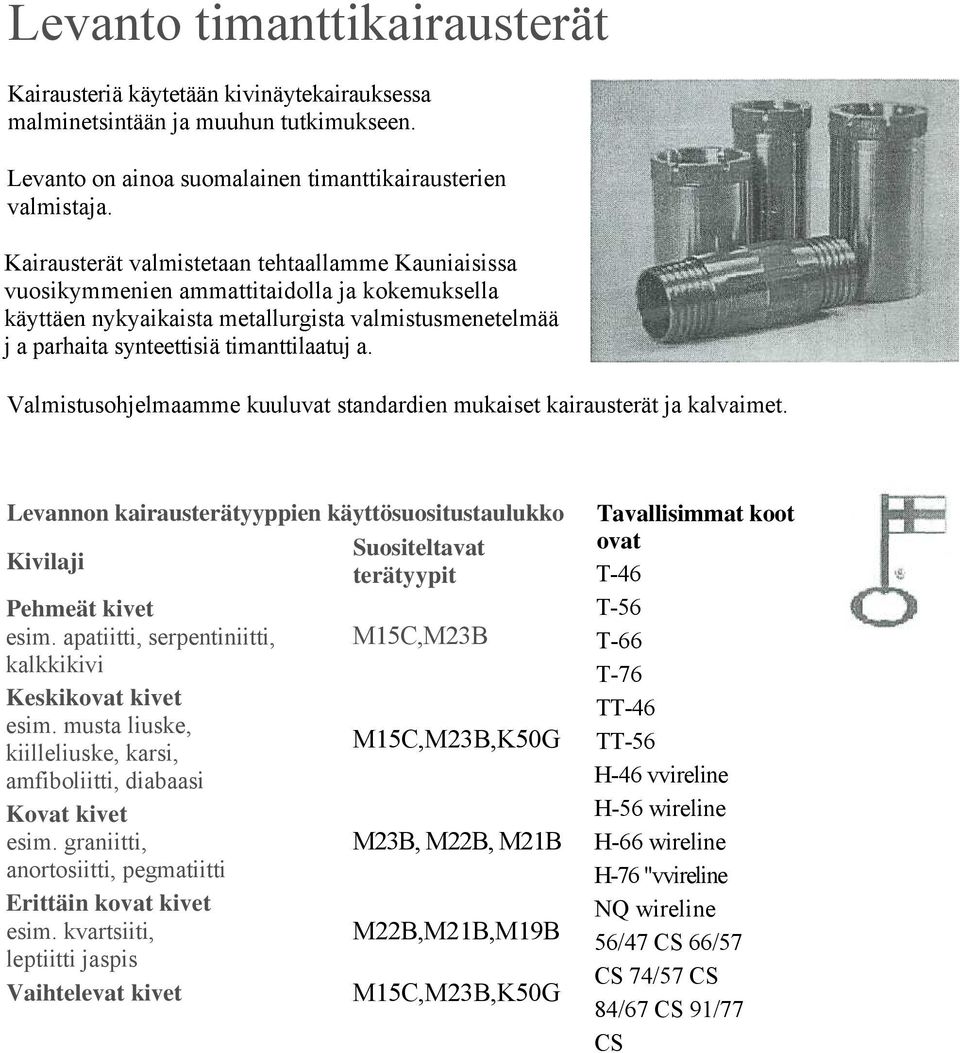

6 Levanto timanttikairausterät Kairausteriä käytetään kivinäytekairauksessa malminetsintään ja muuhun tutkimukseen. Levanto on ainoa suomalainen timanttikairausterien valmistaja. Kairausterät valmistetaan tehtaallamme Kauniaisissa vuosikymmenien ammattitaidolla ja kokemuksella käyttäen nykyaikaista metallurgista valmistusmenetelmää j a parhaita synteettisiä timanttilaatuj a. Valmistusohjelmaamme kuuluvat standardien mukaiset kairausterät ja kalvaimet. Levannon kairausterätyyppien käyttösuositustaulukko Suositeltavat Kivilaji terätyypit Pehmeät kivet esim. apatiitti, serpentiniitti, M15C,M23B kalkkikivi Keskikovat kivet esim. musta liuske, M15C,M23B,K50G kiilleliuske, karsi, amfiboliitti, diabaasi Kovat kivet esim. graniitti, M23B, M22B, M21B anortosiitti, pegmatiitti Erittäin kovat kivet esim. kvartsiiti, M22B,M21B,M19B leptiitti jaspis Vaihtelevat kivet M15C,M23B,K50G Tavallisimmat koot ovat T-46 T-56 T-66 T-76 TT-46 TT-56 H-46 vvireline H-56 wireline H-66 wireline H-76 "vvireline NQ wireline 56/47 CS 66/57 CS 74/57 CS 84/67 CS 91/77 CS

7 SUOMESSA YLEISIMMIN KÄYTETTÄVÄT KALUSTOT RAKENNUSKIVITUTKIMUKSISSA TYYPPI REIÄN O.D. NÄYTE D TERÄPUTKEN PITUUS T56 56 mm 42 mm 1500 mm ja 3000 mm T76 76 mm 62 mm 1500 mm ja 3000 mm Geomachine Oy Hiekkakuopantie 4 puhelin telephone ALV rek. F1N TUUSULA telefax telefax Y-tunnus: office@ geomachine.com Internet: Kotipaikka: Tuusula

8 GEOMASHINE OY Geomashine OY on yksityisyhtiö. Se valmistaa kalustoa geologisiin tutkimuksiin. GM OY on perustettu vuonna Yhtiön päämyyntimarkinnat ovat Suomi ja Pohjoismaat. Vuosimyynti toisille maille kasvaa katkeamatta. Yhtiö valmistaa porauskalustoa geofysikaalisiin ja geologisiin kenttätutkimuksiin. Kalusto on poraukselle, tunnustelulle, ydinporaukselle ja kivinäyteottamiselle sopiva. Kaluston luonnostelun ja valmistamisen aikana me aina otamme huomioon olosuhteita jossa se toimii sitten. Kalustomme vastaa korkeimpiin vaatimuksiin. Se on monivuotisen työn tulos asiakkaimme kanssa. Voimme valmistaa konkreettisille vaatimuksille sopivaa kalustoa. Se sopii erilaisille työsuhteille ja käyttötavaille: tundralta autiomaalle. Me myös korjaamme kaikkien tyyppien porauskalustoa. Vuodesta 1984 GM OY valmisti ja lähetti asiakkaille Pohjoismaille yli 350 tunnustelu- ja porauskoneita. Nykyaikana GM OY kenttätutkimuskaluston päävalmistaja Suomessa ja Pohjoismailla. Monet tutkimuskeskukset antavat etusijaa porauskoneillemme niiden korkean tehon takia. Porauskoneiden valmistamista paitsi me esittelemme geofysikaalisen kaluston kansainvälisiä valmistajia. Tälläisiä erikoistuotteita kuuuluu asiakkaille sopivaan kalustoluetteloon.ne ovat merkitsemislaitteita, vesi- ja näytetarkastuslaitteita. Geomashine OY valmistaa: - porauskoneita geofysikaalisiin ja geologisiin kenttätutkimuksiin: - kevyt porauskone GM 25 ja GM 50; - keskinen porauskone GN 75 ja GM 100; - raskas porauskone GM 200; - erikoisporauskoneita, paalu-, sementomis-, ankkurikoneita ja muita; - erilaista lisäkalustoa poraus-, tunnustelu- ja näyteottamiskoneita. Me esittelemme: - poraus-, tunnustelu- ja timanttikairauskalustoa; - korkeapaineisia mänttäpumppuja Interpamp ; - geopainokone 60 (ENVI), RUFCO ja automaattisia inventointilaitteita GM; - automaattista koetuskalustoa (ENVI) Memocone CPT ja Memovane; - laboratoriokalustoa, esimerkiksi määränmittaria ja muita; - pohjavesitutkimuskoneita BAT; - laitteita ja kalustoa SIS GEO. Geomsichine Oy Hiekkakuopantie 4 teleph office@geomachine.com VAT: FI TUUSULA telefax website: Trade reg: FINLAND

9

10 Teknilliset erikoisuudet GM 25 - paino 1200 kg ilman tunnustelulaitetta - pituus 2300 mm - leveys 1300 mm - korkeus 1300 mm (masto on kuljetusasennolla) Konealusta - konealustalla on täysin hydrauliset jarrut ja 2 moottoria edessä - maks. vauhti 4km/tunnissa - telaketjuosan leveys 300 mm - 2 pyörää molemmalla puolella - terävahvikkeillä raudoitettuja kumisia telaketjuosia vesijännittimen kanssa - kolmetahtinen dieselmoottori 18 kwt - nestepumppuja 2x20 l/min, 180 bar Porausmasto - pituus 140 mm - syöttövoima 30 kn - vetoponnistus 50 kn - maston pystyliike 600 mm - kallistus +/-10 sivulle ja 10 taaksepäin Kääntönuppi GT (geofysikaaliset työt) - maks. vääntömomentti 800/25 Nm/kierr.min - maks. pyörimisnopeus kierr./min - nestemoukari LUFTTONLH 19 - liitoslaite panostunnusteluun Vakiokalusto - hydraulinen maakairapidin - lukitettu työkalustolaatikko - pidin maakairalle 1.0 m ja 2.0 m - kaukoohjaus kulkulle ja vintturille - lyhty Lisäkalusto - sähkövintturi - kiertävä pallolukko (tankojen kiertämistä ja syöttöä varten) - nestekäyttölaite (laskevalle panokselle, SPT/DIN-puristimelle tai ruotsalaismallille) - ruuvipenkki - kaukoradioohjaus käyttölaitteelle ja vintturille - yksityisporauspumppu (bensiinikäyttölaitteen kanssa) - porauksen parametrien inventointi GEOMACHINE OY Hiekkakuopantie 4 tel FIN TUUSULA fax office@geomachine.com website:

11

12 GM 50 GL/GT Teknilliset erikoisuudet - paino rg ilman porauskalustoa - pituus 2600 mm - leveys 1300 mm - korkeus 1500 mm (masto on kuljetusasennolla) Telaketjukonealusta - hydraulisella konealustalla on 2 moottoria edessä - maks. vauhti 4km/tunnissa - telaketjuosan leveys 300 mm - telaketjuosan pituus mm - 2 hyörää molemmalla puolella, kääntöpyörä edessä, jarrut molemmalla puolella, raudoitettuja kumitelaketjuosia nestejännittimien kanssa - dieselmoottori 23 kwt vesijäähtymisen kanssa (moottori 16 kwt on mahdollista) Porausmasto - hyötykulku 1400 mm - syöttövoima 30 kn - vetoponnistus 50 kn - maston pystyliike 600 mm - kallistus +/- 10 sivulle, 10 taaksepäin ja 80 eteenpäin - kääntönuppi GT (poraus), GL (ydinottaminen), GT (geofysikaaliset työt) - maks. vääntömomentti 800/25 Nm/kierr.min, 80/2000, 800/25 tai 1500/25 - nestemoukari Lifton LH 18 tai Piccolo - liitoslaite: R 32 GL-nuppi sopii porakoneelle tai timanttikairausterille. GT-nuppi sopii geofysikaalisiin tutkimuksiin, poraukseen ja näyteottamiseen. Vakiokalusto - nesteotteet - kaukoohjaus kulkulle ja vintturille - lukittu työkalustolaatikko - etuvalot ja lyhty - tankoja, pituus 2 m - porauksen parametrien mittaaminen: syvyys, ponnistus, vääntömomentti (vain GTmallille, GL-mallille tilauksen kautta) Lisäkalusto - sähkövintturi (17 kn) - hydraulinen iskulaite / dynaaminen tunnustelu ohjatun laskukorkeuden kanssa - nesteote - kaukoohjauksenpultti kulkille ja vintturille - talvenkestävät telaketjut 400 mm - ruuvipenkki tankoja varten - automaattinen Geopainokone-60 - automaattinen / käsivoimainen matkatietokone RUFCO

13

14 GM75GL/GT Teknilliset erikoisuudet - paino kg ilman porauskalustoa - pituus 2600 mm - leveys 1300 mm - korkeus 1500 mm (masto on kuljetusasennolla) Telaketjukonealusta - nestekonealustalla on 2 moottoria edessä, jarrut - maks. vauhti 5 km/tunnissa - telaketjuosan leveys 300 mm - telaketjuosan pituus mm - 8 pyörää molemmalla puolella, 4 ripustinta, takakäyttölaite - raudoitettuja kumitelaketjuja vesijännittimien kanssa - dieselmoottori 45 kwt ilmajäähtymisen kanssa Porausmasto - hyötykulku 2300 mm - syöttövoima 40 kh - vetoponnistus 70 kh - maston pystyliike 110 mm - kallistus +/-10 sivulle, 10 taaksepäin ja 70 eteenpäin - kääntönuppi GL (poraus), GL (ydinottaminen), GT (geofysikaalisia töitä) - maks. vääntömomentti 1500/25 Nm/kierr.min, 95/200, 1500/25 - maks. pyörimisvauhti, kierr./min 0-90 tai 0-60, , tai nestemoukari Piccolo, Furukuwa - liitoslaite: R 32 GL-nuppi sopii geologisiin tutkimuksiin, porakoneelle tai timanttikairausterille. GT-nuppi sopii geofysikaalisiin tutkimuksiin. Samalla kääntöpöydällä asennetaan 2 nuppia. Vakiokalusto - nesteotteet - kaukoohjaus kulkulle ja vintturille - lukittu teräksinen työkalustolaatikko - etuvalot ja lyhty - porauksen parametrien mittaaminen: syvyys, ponnistus, vääntömomentti (vain GT-mallille) - timanttinuppi yläkäyttölaitteen kanssa Lisäkalusto - sähkövinturi (27 kh) - hydraulinen iskulaite / dynaaminen tunnustelu ohjatun laskukorkeuden kanssa - nesteote - nestevintturi (40 kh) - kaukoohjauksen pultti kulkulle ja vintturille - talvenkestävät telaketjut 400 mm - pumppu - ruuvipenkki tankoja varten - automaattinen Geopainokone-60 - moottorin kaasulämmitin

15

16 Teknilliset erikoisuudet GM 100 GL/GT - paino kg (riippuu täydentämisestä, ilman porauskalustoa) - pituus 3500 mm (4500 mm lohkaisuveitsin kanssa) - leveys 1800 mm - korkeus 1700 mm (masto on kyljetusasennolla) Telakonealusta - hydraulisella konealustalla on 2 moottoria - maks. vauhti 6 km/tunnissa - telaketjuosan leveys 300 mm - telaketjuosan pituus mm - 4 pyörää molemmalla puolella, kaksoisripustimet ja jarrut, etukääntöpyörä - raudoitettuja kumitelaketjuja nestejännittimien kanssa - dieselmooottori 81kWt vesijäähtymisen kanssa (on mahdollista 64 kwt) - kontteja tankoja ja putkia varten (pituus 1,5 ja 3,0 m) Porausmasto - hyötykulku 2300 mm - syöttövoima 40 kh - vetoponnistus 70 kh - maston pystyliike 1100 mm - kallistus +/- 10 sivulle, 10 taaksepäin ja 80 eteenpäin - kääntönuppi GL 1 (poraus), GL2 (ydinottaminen), GT (geofysikaalisia töitä) - maks. vääntömomentti 1500/25 Nm/kierr.min, 150/2000, 1500/25 - maks. pyörimisvauhti, kierr./min 0-12, , nestemoukari S 21 (tilauksen kautta Furukawa tai Lifton) - liitoslaite: kaikki mallit R32/R38 (ilma- tai vesiraja-aidan kanssa) GL-nuppi sopii geologisiin tutkimuksiin, porakoneelle tai timanttikairausterille jotka asennettiin samalla pöydällä. GT-nuppi sopii geofysikaalisiin tutkimuksiin. Samalla kääntöpöydällä asennetaan 2 nuppia. Vakiokalusto - nesteotteet - kaapelikaukoohjaus kulkulle ja vintturille - lukittu teräksinen työkalustolaatikko - etuvalot ja lyhty - porauksen parametrien mittaaminen: syvyys, ponnistus, vääntömomentti (vain GTmallille, GL:lle tilauksen kautta) - timanttinuppi yläkäyttölaitteen kanssa GL:lle (GT:lle tilauksen kautta). Käyttölaitteen koko voidaan muuttaa. Lisäkalusto - sähkövintturi (36 kh) konealustaa varten, etupuskutraktoriveitsi - hydraulinen iskulaite / dynaaminen tunnustelu ohjatun laskukorkeuden kanssa - nosturi tankoja ja putkia varten 43 ja 53 mm (ketjunosturi vain tilauksen kautta) - nesteote - korkeapaineellinen vesipumppu 50 l/min, 50 atm. - smirgeli, kontti tankoja varten, ruuvipenkki - kaukoohjauksen pultti kulkulle ja vintturille - talvenkestävät telaketjut 400 mm - automaattinen Geopainokone-60
