Kosteusmittausyksiköt

Transkriptio

1 Kosteusmittausyksiköt Materiaalit Paino-% kosteus = kuinka monta prosenttia vettä materiaalissa on suhteessa kuivapainoon. kg/m3 kosteus = kuinka monta kg vettä materiaalissa on suhteessa yhteen kuutioon. Ilman kosteus Suhteellinen kosteus % RH = kuinka paljon ilmassa on vesihöyryä suhteessa ilman kyllästyskosteuteen. 1

2 Kosteusmittausmenetelmät Punnitus / kuivatus [kg/m 3 ] tai [paino-%] Irroitetaan tutkittavasta materiaalista koekappala. Punnitaan välittömästi kappaleen massa (m1). Kuivataan kappale uunissa, kivimateriaalit 105 o C muut o C 1..2vrk, tai niin kauan kun kappaleen massan muutos vuorokauden aikana on pienempi kuin 1%. Punnitaan kappaleen massa (m2). Tulos Vaihtoehto 1. ((m1 - m2) / m2 ) * 100% = [ paino-% ] Vaihtoehto 2. ((m1 - m2) / kappaleen tilavuus) = [ kg/m 3 ] Käytetään mm. - maa-aineksien kosteuden mittaamiseen Kosteuden mittauksessa tarkin ja luotettavin memetelmä. Virherajaksi muodostuu käytännössä vaa-an mittatarkkuus. 2

3 PUNNITUS / KUIVATUS PAINO-% Käytetään maa-aineksien kosteuden ilmaisemiseen. Voi vaihdella maa-aineksilla %, vaikuttaa maan raekoko. Savet ja siltit hyvin märkiä yli 100%. Hiekat ja sorat rakennuksen alla yleensä RH% yli 90% silti vesipitoisuus voi olla alle 10%. Rakennuksen alla olevan maapohjan kosteuspitoisuuuden määritykseksi yleensä riittää silmä,- ja käsivarainen tarkastelu. kg/m Sorbtiokäyrä TILAVUUSYKSIKKÖ [ kg/m 3 ] Käytetään yleensä rakennusmateriaalien kosteuden määrän ilmaisemiseen. Eri rakennusmateriaaleja ei voida vertailla keskenään koska niiden hygroskooppisuus on erilainen. Materiaali pyrkii aina tasapainokosteuteen ympäröivän ilman kanssa, ja näin saatua tulosta voidaan verrata sorbtiokäyrään RH% 3

4 Betoni w/c=0,6 Kuusi, 430 kg/m 3 4

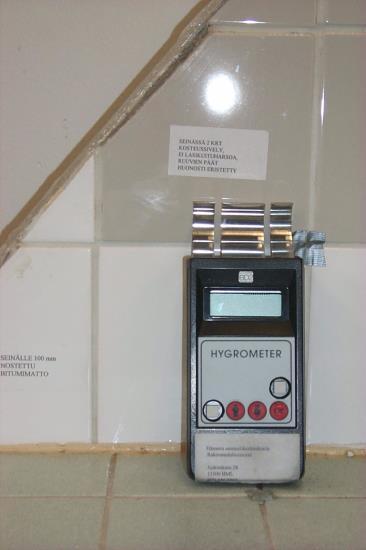

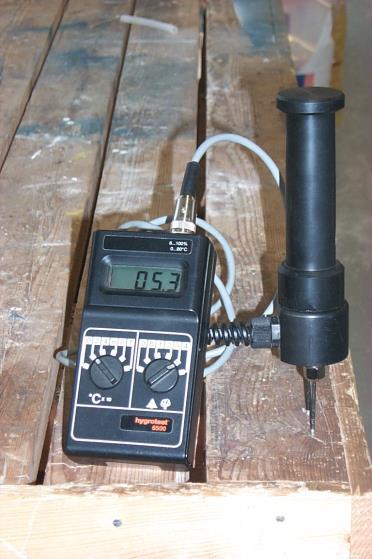

5 Kosteusmittausmenetelmät Sähkönjohtokykyyn perustuvat mittaukset Pintakosteusmittarit Mittaa vain pintarakenteen sähkönjohtavuutta. Useampi kerroksisissa rakenteissa ei kerro rakenteen todellista kosteutta. Useimmiten puhtaassa betonissa joltisesti näyttää todellista kosteuspitoisuutta, ei muissa rakenteissa. Reagoi mm. sähkökaapeleihin, vesiputkiin, alumiinipaperiin, ym. Käytetään vertailumittauksiin. Saadaan yleisluontoisesti selville mistä kosteutta ruvetaan mittaa Piikkianturi mittarit Mittaa materiaalin sähkönjohtokykyä anturin piikkien kautta. Tulokset yleensä paino-% kosteutta. Käytetään mm. puun, kipsin, rakennuslevyjen, ja jopa betonin kosteuden mittaamiseen. Riittävän laajan otoksen kautta luotettava tapa selvittää materiaal kosteus. Tulosten tulkitseminen vaatii käsitystä erilaisten materiaalien hydroskooppisuudesta. 5

6 Kosteusmittausmenetelmät Ilman suhteellinen kosteus [ RH%] Perustuu hygroskooppiseen mitta-anturin antamaan lukemaan. Kalibrointitarve väh. 2 kertaa vuodessa riippuen käytöstä. Herkkä mittaajan tekemille virheillä. Mitataan aina ilman lämpötila ja suhteellinen kosteus. Jos mitataan rakenteen kosteutta: Tehdään mittausreikä rakenteeseen tutkittaviin kohtiin esim. poralla. On huomioitava reijän paikka ja syvyys sekä mitta-anturin mukaan reijän halkaisija. Porauksen jälkeen reikä puhdistetaan huolellisesti imurilla ja pulloharjalla. Suljetaan reikä ilmatiiviisti ja annetaan tasaantua riittävän kauan, betoni 3vrk. Työnnetään anturi varovasti mittausreikään ja tiivistetään. Annetaan mitta-anturin tasaantua. 15min...30min. Tasaantumisaika riippuu anturista ja ympäröivistä olosuhteista. Mitä suuremmat lämpötila ja kosteuserot sitä suurempi tasaantumisaika. Mitataan tutkittavan rakenteen ympäröivät olosuhteet tulosten tulkitsemiseksi. 6

7 0,2 x d 2. Porareikämittaus? 50 mm 86 % RH 92 % RH 71 % RH 85 % RH 90 % RH 92 % RH Mittaussyvyys vaikuttaa tulokseen 7

8 2. Porareikämittaus? Mittapään lämpötila ja sen muutokset mittauksen aikana 70 RH 20 C 90 RH 20 C Mittaajan osaaminen ja etiikka Puutteellinen mittapään tasaantumisaika Puutteellinen porareiän tasaantumisaika Kalibroimaton mittapää Puutteellinen tiivistys Materiaalin lämpötila ja sen muutokset mittauksen aikana Virheellinen mittaussyvyys 8

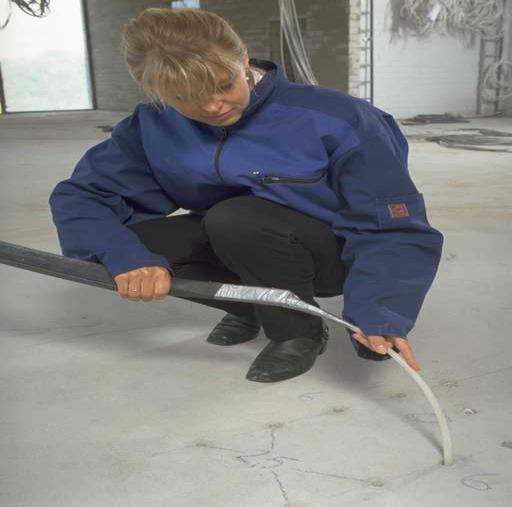

9 2. Porareikämittaus? asuinhuone kylpyhuone pintavalu 1 3 jälkivalu 4 ontelolaatta 2 kololaatta 9

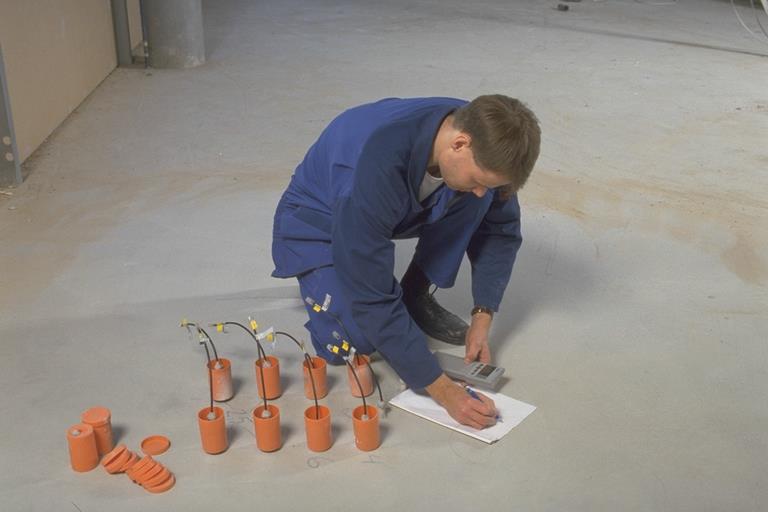

10 2. Porareikämittaus? poraus puhdistus mittapäiden asennus tasaantuminen kosteus- ja lämpötila-arvojen lukeminen ja kirjaaminen 10

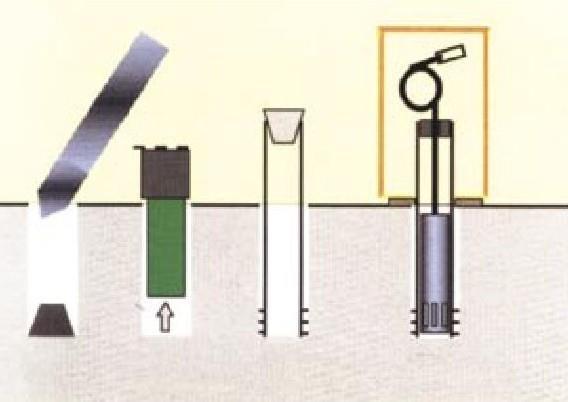

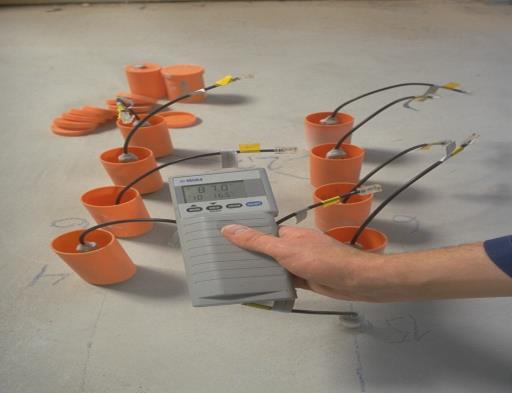

11 2. Porareikämittaus? Porauksen vaikutus betonin suhteelliseen kosteuteen RH [%] Aika [h] porareiän tasaantuminen 90 Erityyppisten mittapäiden tasaantumisnopeuksia 3 kk ikäisessä normaalibetonissa, jonka RH n. 85 % Mittapään näyttämä Tuntia asennuksesta anturin tasaantuminen 11

12 2. Porareikämittaus? vrk sitten porattu 3 vrk sitten porattu 3 vrk sitten porattu 3 vrk sitten porattu 3 vrk sitten porattu ilmastointiteippi pinnassa sähköputki ilmastointiteippi tyvessä ja päässä laitevalm. putki kitti tyvessä ja päässä sähköputki kitti tyvessä ja päässä 12

13 2. Porareikämittaus? RT (%) T ( C) Abs (g/m³) Onko kosteus päällysteen alla kriittisen korkea? RT (%) T ( C) Abs (g/m³) Paljonko kosteutta on? Mistä suunnasta kosteutta tulee? 13

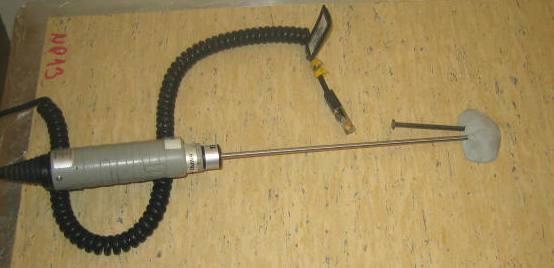

14 HUOMIOITAVA SEIKKA reikien määrä mittausreiän tiivistys mittausreiän putkitus mittapään reiässäoloaika aika edellisestä kalibroinnista mittapäätyyppi odotusaika porauksesta Lisäys TOTEUTUVAIHTOEHTO lukemaan 1 reikä/ syvyys 2 2 reikää/ syvyys 0 ei mitään 8 teippi 3 kitti 0 ei putkea 4 ei umpiputki 2 umpiputki pohjaan 0 5 min 8 15 min 4 30 min 2 1 h 0 yli yksi vuosi 5 yli ½ vuotta 2 alle 2 kk 0 metallivarsi ja sintrattu suodin 6 metallivarsi ja ritiläsuodin 4 kevytrakenteinen miekka-anturi 2 kevytrakenteinen reikään mahtuva 0 alle ½ vrk -6 1 vrk -3 2 vrk -1 3 vrk 0 14

15 3. Näytepalamittaus? 15

16 4. Viiltomittaus joustavan lattiapäällysteen alta 16
