Radonkaivo. Radonkorjauskoulutus. Tampere Olli Holmgren SÄTEILYTURVAKESKUS STRÅLSÄKERHETSCENTRALEN RADIATION AND NUCLEAR SAFETY AUTHORITY
|
|
- Matilda Myllymäki
- 7 vuotta sitten
- Katselukertoja:
Transkriptio
1 Tampere Radonkaivo Olli Holmgren 1
2 Radonkaivo on yksi parhaista menetelmistä Tyypilliset alenemat alenemat % Toimii vain karkearakeisilla läpäisevillä maalajeilla kuten hiekalla ja soralla Sopii pien- ja rivitaloille, kerrostaloille ja työpaikoille Myös alueelliset ratkaisut mahdollisia 2
3 Radonkaivo kai vonreng as poist op utki kansi siltti ä tai hiekkaa muovi - kal vo ja suodati n- reng as poistopuhal lin muovi putki cm 0,5 m sepeliä 0,5 m sepeliä 3
4 Radonkaivon suunnittelu (1) Maalaji ja sen karkeus: Hiekka sora Hieno hiekka - harkittava laatanalaista imua Kivikko - radonkaivo ja puhallus talon alle Kaivaminen: Huomioi kuopan sortuminen Sorakerroksen paksuus: Mielellään 4-5 m 4
5 Radonkaivon suunnittelu (2) Sijoitus tontilla: Ylärinteen puolelle, keskelle ja lähelle rakennusta. Tarkista putki- ja kaapelikaivannot: Kaivon tehon lasku ja suorat vahingot Puhaltimen valinta: Yleensä W Huippuimuri tai kanavapuhallin Vältä äänihaitat Imuri kannattaa pitää käynnissä läpi vuoden! 5
6 Putkien asennus: Radonkaivon suunnittelu (3) Kaivoputki yleensä 400 mm Ø käytetty myös tarkastuskaivon putkea myydään 6 m pituisena sisä Ø 270 mm ulko Ø 315 mm Lämpöeristykset jäätyminen Kallistukset - kosteuden tiivistyminen Poistoilma ei saa tulla sisälle, eikä oleskelualueelle 6

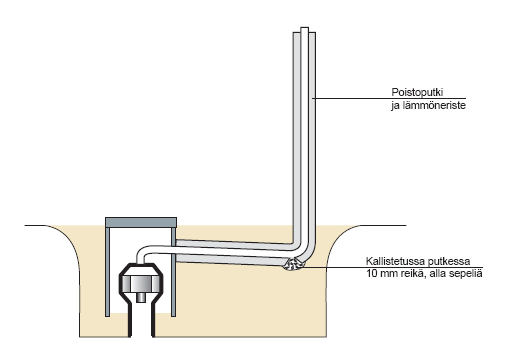

7 Kallistukset ja veden poisto 7
8 Radonkaivon vaikutus asunnon radonpitoisuuteen 8
9 Tiedossa olevia radonkaivopaketteja Forestroom Meltex Uponor 9

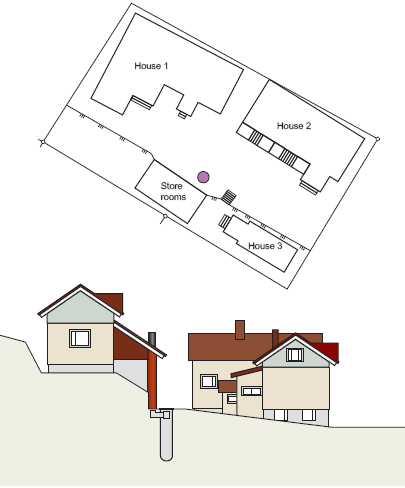

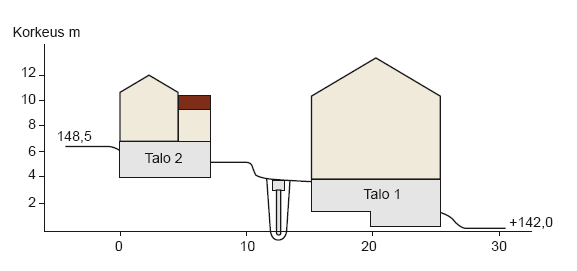

10 Radonkaivo Pispalanharjulla Mittauspaikka Talo 1 as Bq/m Bq/m 3 Talo 1 as Bq/m Bq/m 3 Talo Bq/m Bq/m 3 Naapuritalo Bq/m Bq/m 3 Etäisyys talosta 1: 2,5 m Syvyys: 4 m Puhallin 370 W Etäisyys talosta 2: 5,5 m Poistoilmavirtaus >1200 m³ 10
11 Radonkaivon vaikutus ulkoilman radonpitoisuuteen Suojainen sisäpiha Mittalaite Pylon AB-5 Mittauspäivä Keräysaika 4 tuntia, viimeisen tunnin tulos käytetty laskentaan Mittauskorkeus 30 cm maasta 230 Bq/m³ 1680 Bq/m³ Bq/m³ +11 m + 8 m +3 m O kaivo +6 m 220 Bq/m³ 1630 Bq/m³ Bq/m³ 310 Bq/m3 Mittalaite: radonpurkki Mittausaika Mittauskorkeus 1 m maasta, 5 kpl / mittauspiste Mittauspurkit suojattu muovipulloon, jonka pohja on poistettu 11
12 Radonkaivo Hyvinkää 12
13 Radonkaivo Hyvinkää 13
14 Radonkaivo Hyvinkää TYÖTURVALLISUUS! Sortumisvaara!? 14
15 Radonkaivo Hyvinkää 15
16 Radonkaivo Hyvinkää 16
17 Radonkaivo Hyvinkää Tarkastuskaivon putki sisä Ø 270 mm Otettu 6 m salosta ulko Ø 315 mm Syvyys 4 m Puhallin 190 W Ilmavirta 50 l /s Kivipesä 6-32 mm sepeli 2,2 m syvyydessä patolevy ylimääräisenä Poistoputki siirretty lähelle katua Poistoilman lämpötila + 8, ,1 ºC Ulkolämpötila alimmillaan - 20 ºC Alipaine moottorin alla 515 Pa 17
18 Radonkaivo Hyvinkää Asunto 9 maanpinta kellari purkki ennen kaivoa 1370 Bq/m³ 1920 Bq/m³ 2500 Bq/m³ kaivo 140 Bq/m³ 110 Bq/m³ purkki Bq/m³ Asunto 10 maanpinta kellari ennen kaivoa 600 Bq/m³ 1300 Bq/m³ kaivo 110 Bq/m³ 210 Bq/m³ purkki Bq/m³ Pieni vaikutus myös päädyssä olevaan naapuritaloon 18

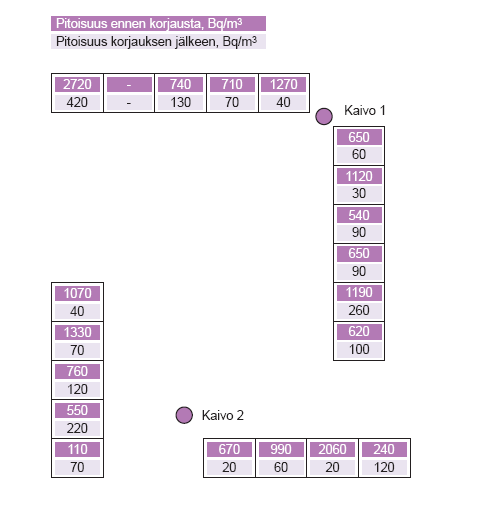

19 Rivitalokohde 2 Hollola 4 taloa 20 asuntoa 2 radonkaivoa Lähtötilanne: useita mittauksia, radonpitoisuus Bq/m³ Lopputulos: Bq/m³ lasten leikkipaikka 2-kerroksinen, pihan puolella maapaineseinä, muut talot yksikerroksia 19
20 Rivitalokohde 2 Hollola 20
21 Rivitalokohde 2 Hollola 21
22 Rivitalokohde 2 Hollola 22
23 Rivitalokohde 2 Hollola 23
24 Radonkaivo Pispalanharju 2 Suurin alenema > 100 Bq/m 3 (99 %) 260 W lisätty yhden asunnon laatan alle imuri 24
25 Kaivo ja puhallus laatan alle Kivikko harjulla Puhallusilman suodatus IV:n tasapainotus Äänieristys Toteutettu Ruotsissa Muilla maalajeilla kosteuden tiivistyminen riskinä, etenkin rakennuksen nurkkiin Omalla vastuulla 25
26 PORAKAIVO 26
27 Kaivonrenkaan asennus 27
28 Imu kahdesta haarasta ja poisto 28
29 PORAKAIVO FAKTAA Erittäin jyrkkä rinne tontilla, pohja 154 m², koko ala 308 m² Soraharju, lattia ja takaseinä maata vasten Radon: useita mittauksia Bq/m³ Imuputket 40 kulmassa: pituus 7m, syvyys 4,5 m Putken Ø 140 mm, päissä 2 m siiviläputkea Kanavapuhallin 70 W, poistoilmavirta 84 m³/h Poistoilman lämpö kesällä +13 C, talvella +11 C Kosteutta tiivistyy poistoputkeen, tehty reikä Lopputulos: 4 mittauspistettä Bq/m³ 29
30 Vantaa, kaivo rivitalon päädyssä Tavoite: vaikutus kahteen asuntoon, purkkimittaukset 680 ja 1320 Bq/m³ Hienohiekka Kivipesä, josta kanava anturan alle Putki maassa 200 mm Syvyys 2,7 m Kanavapuhallin 140 W Poistoilman lämpötilan seuranta asunnosta Puhallin seis 700 Bq/m³ Puoliteholla 400 Bq/m³ Täysiteholla 290 Bq/m³ Puhallin pystyssä, ei lämpöeristystä, kosteus tiivistyy putkeeen Suunnattu imu kaivossa 30
31 Uponorin saneerauspaketti - Suunnattu imu laatan alle - Tarvittaessa sokkelista läpi - Vaakaputkien lämmön eristys 31
