1 ISO9001 ISO14001 Takasaki, Yoshii Works Certified Management System Furukawa reserves right to change specifications without prior notice. HCR1200-EDⅡ-E0908-F2 Printed in Japan 3-14, 2-chome, Nihonbashi Muromachi, Chuo-ku, Tokyo , Japan Phone Fax VALTUUTETTU EDUSTAJA SUOMESSA: ARCTIC DRILLING COMPANY OY LTD ARCTIC DRILLING COMPANY OY LTD Teollisuustie 26 B Valtakatu ROVANIEMI LAPPEENRANTA Puh Sähköposti: petri.naakka@adcltd.fi

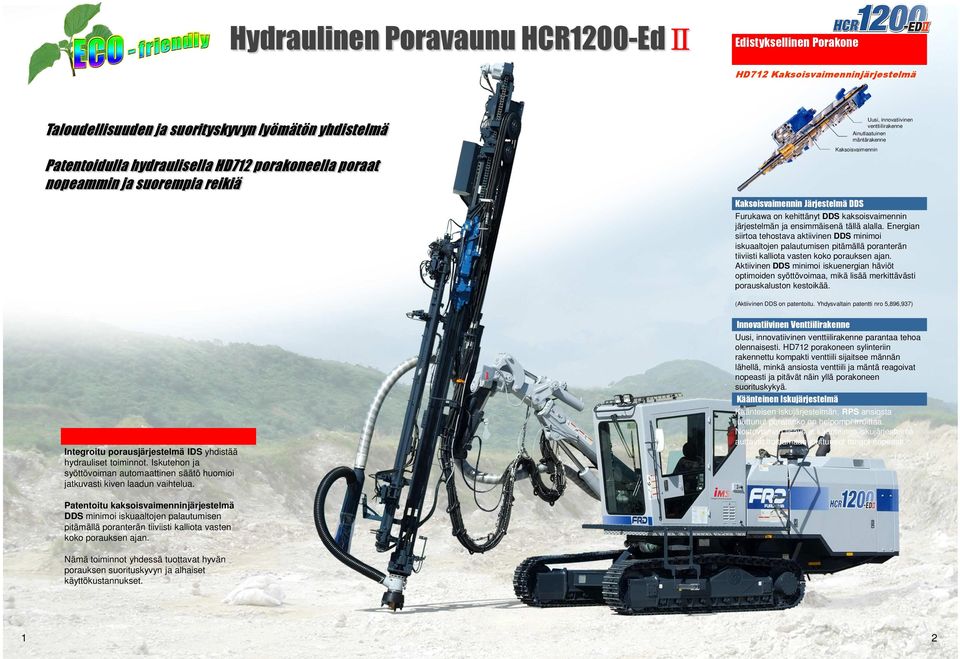

2 Hydraulinen Poravaunu HCR1200-EdⅡ Edistyksellinen Porakone HD712 Kaksoisvaimenninjärjestelmä Taloudellisuuden ja suorityskyvyn lyömätön yhdistelmä Patentoidulla hydraulisella HD712 porakoneella poraat nopeammin ja suorempia reikiä Uusi, innovatiivinen venttiilirakenne Ainutlaatuinen mäntärakenne Kaksoisvaimennin Kaksoisvaimennin Järjestelmä DDS Furukawa on kehittänyt DDS kaksoisvaimennin järjestelmän ja ensimmäisenä tällä alalla. Energian siirtoa tehostava aktiivinen DDS minimoi iskuaaltojen palautumisen pitämällä poranterän tiiviisti kalliota vasten koko porauksen ajan. Aktiivinen DDS minimoi iskuenergian häviöt optimoiden syöttövoimaa, mikä lisää merkittävästi porauskaluston kestoikää. (Aktiivinen DDS on patentoitu. Yhdysvaltain patentti nro 5,896,937) Integroitu porausjärjestelmä IDS yhdistää hydrauliset toiminnot. Iskutehon ja syöttövoiman automaattinen säätö huomioi jatkuvasti kiven laadun vaihtelua. Innovatiivinen Venttiilirakenne Uusi, innovatiivinen venttiilirakenne parantaa tehoa olennaisesti. HD712 porakoneen sylinteriin rakennettu kompakti venttiili sijaitsee männän lähellä, minkä ansiosta venttiili ja mäntä reagoivat nopeasti ja pitävät näin yllä porakoneen suorituskykyä. Käänteinen Iskujärjestelmä Käänteisen iskujärjestelmän, RPS ansiosta juuttunut poratanko on helpompi irroittaa. Nostovoiman lisäys ja käänteinen iskujärjestelmä auttavat iroittamaan juuttuneet tangot nopeasti. Patentoitu kaksoisvaimenninjärjestelmä DDS minimoi iskuaaltojen palautumisen pitämällä poranterän tiiviisti kalliota vasten koko porauksen ajan. Nämä toiminnot yhdessä tuottavat hyvän porauksen suorituskyvyn ja alhaiset käyttökustannukset. 1 2

3 Energiaa Säästävä ja Tehokas Tehokas Kompressori & Pölynerotusjärjestelmä Tangonkäsittelijä Korkeatehoisen AIRMAN kompressorin tuottama huuhteluilma mahdollistaa nopeamman porauksen ja vähentää porakaluston kulumista. Pölynkerääjä sisältää tehokkaan esisuodattimen mikä minimoi pölyn määrän. Tangonkäsittelijän toimintoja ohjataan joystickillä Tangonkäsittelijän ohjaus Vähäpäästöinen moottori Edistykselliset Hydrauli- & Pneumatiikkajärjestelmät Tehokas, Cummings-moottori täyttää täysin Tier 3/ Euro 3-tason energiapäästövaatimukset Edistyksellisen hydrauli- ja pneumatiikkateknologian ansiosta voidaan tuotettu energia siirtää tehokkaasti jokaiseen osaan mahdollisimman pienellä energiahävikillä. Tälläinen järjestelmä edistää korkeaa tuottavuutta. Tela-alusta Järeä alustarakenne yhdistettynä matalaan painopisteeseen, korkea maavara ja suojattu tela-alusta parantavat vakautta ja luotettavuutta työskenneltäessä karkealla alustalla. Pölynkerääjä Esisuodatin Jatkopalkki Keskistin Energian säästöjärjestelmä Käyttäen energiansäästöjärjestelmää, voidaan polttoaineen kulutusta alentaa kevyempien työvaiheiden aikana. Vakio :2,200 rpm Energiansäästö :2,000 rpm 3 4

4 Ajo-ominaisuudet, Turvallisuus & Näkyvyys Ohjauspaneli (oikea) Ohjaimet Poraustoiminnot ovat ohjattavissa yhdellä ohjaimella. ⑧ ⑨ ⑩ ⑥ Poraustoiminnot Hälytys Moottorin rpm Syöttönopeuden säätö Syöttöpaineen säätö IMS IMS seuraa moottorin toimintoja ja tukee ongelmanratkaisussa huoltotoimintoja. ⑥ Puomin ohjaus ⑦ Ilmastointi ⑧ Paineensäätimet ⑨ Puomin nopeus ⑩ Puomin käyttö ON/OFF Ohjauspaneli (vasen) 運転席からの視界 ROPS/FOPS Cab ⑦ ⑥ ⑨ ⑩ ⑧ Ilmastoitu ROPS/ FOPS Ohjaamo 1100 mm leveä ohjaamo takaa laajat ikkunapinnat ja hyvän näkyväisyyden. Ohjaamo on ilmastoitu ja varustettu tehokkailla ilmansuodattimilla. ⑦ Mittarit Porauskohdan ilmaisin Iskuteho Syöttöpaine Pyörityspaine Huuhtelupaine Ilmastoinnin käyttöpaneli Ilmastoinnin käyttöpaneli ⑫ ⑪ Tangonkäsittely Huuhtelu Kierteenrasvaus Keskistin Pyöritys, nopea ⑥ Irroitussylinteri ⑦ Ajonopeus ⑧ Valot ⑨ Kompressori ⑩ Tuulilasinpyyhkijät ⑪ Ajokatkaisin ⑫ Hätäpysäytin Käynnistyspaneli AM/FM radio 5 Käynnistys Lämpötila, kompressori Lämpötila, hydrauliöljy Varoitusvalot ⑥ ⑦ Polttoainemittari ⑥ Lämpötila, moottori ⑦ Kierroslukumittari 6

5 Huolto Esteettömyys Päivittäinen huolto tehdään huoltoluukkujen kautta ja seisomakorkeudelta. Huoltoluukku (oikea) Pölynkerääjä, jäähdytin ja porauksen ohjausventtiilit ovat hyvin saavutettavissa päivittäisiä huoltotoimenpiteitä varten. Huoltoluukku (vasen) Huoltotoiminnot moottorille, sähköyksikölle ja kompressorille ovat helposti tehtävissä vasemmanpuoleisen huoltoluukun kautta. Huoltoluukku (taka) Jäähdyttimen ja akkujen saavutettavuus on hyvä seisomakorkeudelta. Huoltoluukku (ylä) Moottorin ja pölynkerääjän huoltotoimnnot. 7 8

6 Peittoala Mitoitus (mm) Vaakaporaus Ominaisuudet Pystyporaus Varusteita Kulmamittari Käänteinen iskujärjestelmä 3D syvyys, kulma ja kaltevuusmittari Alustasuoja Paino & Mitoitus Porakone Tela-alusta Moottori Hydraulipumput Kompressori Puomi Syöttöpalkki Pölynkerääjä Tangonkäsittelijä HCR1200-EDⅡ Paino 14,700 kg Kokonaispituus 9,975 mm Kokonaisleveys 3,125 mm Tela-alustan leveys 2,400 mm Kokonaiskorkeus 3,605 mm Kokonaiskorkeus (kuljetus) 2,975 mm HD712 Paino 220 kg Iskutaajuus 38 Hz Kierrosnopeus 190 rpm Telan pituus 3,480 mm Maakosketuksen pituus 2,780 mm Telan leveys 330 mm Maavara 460 mm Oskillointikulmat ±7.5 Ajonopeus km/h Nousukyky 57.7% (30 ) Valmistaja & Cummins QSB6.7 Turboahdettu dieselmoottori sähköisellä polttoaineen ruiskutuksella Teho 179 kw / 2500 rpm Polttoainesäiliö 420 L Muuttuvatilavuuksinen mäntäpumppu 2 Rataspumppu 3 Hydrauliöljysäiliö 215 L PDS265-S35D (AIRMAN) Öljyjäähdytteinen ruuvikompressori Max. ilmantuotto 7.8 m 3 /min Max. ilmanpaine 10 bar JE Jatkettava (hydr.) Nostokulma Ylös 45 Alas 20 Sivuttaissiirto Oikea 35 Vasen 5 Puomin jatkon pituus 1,200 mm GH ,800 mm Syöttöpituus 4,620 mm Syöttöpituus R/P 4,440 mm Siirtosylinterin iskupituus 1,200 mm Sivukallistus Oikea 30 Vasen 90 Kallistuskulma 170 Kääntökulma Optionaalinen Max. nostovoima 29.5 kn Syötön tyyppi Ketjusyöttö Imuteho 30 m 3 /min Suodattimia 5 Kapasiteetti 6 Tangon pituus 3,660 mm Käsittely 1 Suositeltu porakruunun halkaisija mm Kulmamittari Kruunu & Tanko Tangon tyyppi Tangon pituus Aloitustangon pituus 38R,38H,45R,(51R) 3,660 mm (12 ft.) 4,270 mm (14 ft.) Pidätetään oikeus ylläolevien tietojen muutoksiin ilman eri ilmoitusta 9 10
