1 ŠkodaAuto RADIO- JA SUUNNISTUSJÄRJESTELMÄ AMUNDSEN SIMPLY CLEVER

2

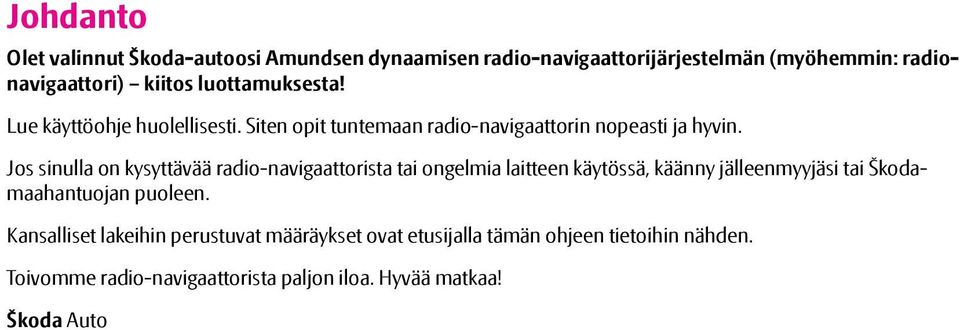

3 Johdanto Olet valinnut Škoda-autoosi Amundsen dynaamisen radio-navigaattorijärjestelmän (myöhemmin: radionavigaattori) kiitos luottamuksesta! Lue käyttöohje huolellisesti. Siten opit tuntemaan radio-navigaattorin nopeasti ja hyvin. Jos sinulla on kysyttävää radio-navigaattorista tai ongelmia laitteen käytössä, käänny jälleenmyyjäsi tai Škodamaahantuojan puoleen. Kansalliset lakeihin perustuvat määräykset ovat etusijalla tämän ohjeen tietoihin nähden. Toivomme radio-navigaattorista paljon iloa. Hyvää matkaa! Škoda Auto

4 2 Sisällysluettelo Sisällysluettelo Yleisiä ohjeita Laitteen esittely Mp3- ja wma-tiedostot Ulkoiset äänilähteet* Tärkeitä ohjeita Aluevalintanäppäin NAV Käyttöaluenäppäin SETUP Äänensävyn asetukset Järjestelmän asetukset Radion asetukset Yleistä Kohteen antaminen Kohdemuisti Opastus kohteeseen Puhelimen asetukset* Liikennetiedotteiden asetukset Näytön asetukset Käyttöaluenäppäin PHONE Yleistä Tallennevälineiden asetukset Navigaattorin asetukset Aakkosellinen hakemisto Käyttöaluenäppäin RADIO Radiokäyttö Liikennetiedotteet-toiminto TP Käyttöaluenäppäin TMC TMC-liikennetiedotteiden näyttö Käyttöaluenäppäin MEDIA Ohjeita CD-levyjen käyttöön Päävalikko MEDIA Audiovalikko

5 Yleisiä ohjeita 3 Yleisiä ohjeita Laitteen esittely A1 Nuppi on/off (paina). Toistettavan äänilähteen äänenvoimakkuuden säätö (kierrä). A2 Käyttöaluenäppäimillä haet näyttöön päävalikot: RADIO - kytkee radion kuunteluun, vaihtaa radion kuuntelutilassa taajuusalueen MEDIA - avaa viimeksi toistetun medialähteen tai valitsee toisen medialähteen PHONE - mykistys (Mute), jos autossa on puhelinvalmius; aktivoidaan tällä puhelimen käyttö. NAV siirtää navigointiin TMC näyttää tallennetut TMC-liikennetiedotteet (Traffic-Message- Channels) SETUP - valittuna olevan käyttöalueen asetukset A3 ja : eteen/taakse -nuolinäppäimet vaikuttavat aktiivisena olevaan äänilähteeseen. RADIO-käyttö aseman valinta asema- tai tallennettujen asemien luettelosta MEDIA-käyttö edellisen tai seuraavan kappaleen valinta (lyhyt painallus), pikaselaus eteen/taakse (pitkä painallus) A4 CD-asema A5 Touchscreen (kosketusnäyttö): Näytön aktiivisena olevat alueet on kehystetty. Käytä niitä napauttamalla näyttöä A6 Poistonäppäin poista CD-levy näppäintä lyhyesti painamalla. A7 - toistaa aktiivisena olevaa käyttöaluetta koskevia lisätietoja RADIO-käyttö - kytkee radiotekstit on/off MEDIA-käyttö - vaihtaa mp3/wma-kuuntelun aikana kappaleen kestoajan ja kappaleen nimen välillä NAV-käyttö - näyttää auton olinpaikkatiedot ja antaa lisätoimintoja (lippumerkki, reittiluettelo, reittiosuuden lukitseminen) TMC-käyttö - näyttää vastaanotettavan TMC-aseman A8 Näppäin palauttaa edelliseen valikkoon A9 AUX-liitäntä ulkoisen äänilähteen liittämistä varten A10 Valikko-nuppi Jonkin toiminnon tai alivalikon merkitseminen, arvon asettaminen (kiertämällä) Jonkin toiminnon tai alivalikon valinta, asetetun arvon vahvistaminen (painamalla) A11 Painikkeet - valitun painikkeen toiminto näytetään näytössä A12 Muistikortin paikka: Tuetaan enintään 4 G SD- (Secure Digital) ja MMCkortteja (Multimedia Cards) ja enintään 32 G SDHC-kortteja (Secure Digital High Capacity). Mitat 32 mm x 24 mm x 2,1 mm. Muistikortin paikka on näytön vieressä. Merkkien selitys -merkityt varusteet ovat vakiona vain tietyissä malleissa tai saatavana lisävarusteena. Luku päättyy. Luku jatkuu seuraavalla sivulla. Tärkeitä ohjeita Takuu Laitteen takuuehdot ovat samat kuin uuden auton. Takuuajan päättymisen jälkeen voidaan korjausta tarvitseva laite vaihtaa edullisesti peruskunnostettuun uudenveroiseen laitteeseen, jolla on varaosatakuu. Edellytyksenä on, että laitteen kotelossa ei ole vaurioita eikä laitetta ole yritetty ammattitaidottomasti korjata.

6 4 Yleisiä ohjeita Ohje Takuu koskee vahinkoja, jotka eivät ole aiheutuneet järjestelmän taitamattomasta käytöstä tai ammattitaidottomasta korjausyrityksestä. Laitteessa ei saa olla ulkopuolista vauriota. Radio-navigaattorin käyttö Ajaminen vaatii kuljettajan koko keskittymiskyvyn. Radio-navigaattorin runsas varustelu ja lukuisat yksityiskohdat sisältävät - ajanvietteen lisäksi - monipuolista tietoa, joka auttaa kuljettajaa ajamaan kohteeseen nopeasti ja turvallisesti. Käytä radio-navigaattoria vain silloin, kun liikennetilanne sen sallii. Säädä äänenvoimakkuus niin, että voit kuulla hälytysajoneuvojen äänimerkit (poliisi-, sairaankuljetus- ja paloautot). HUOMIO! Keskity ensisijaisesti ajamiseen! Auton kuljettaja on vastuussa liikenneturvallisuudesta. Käytä radio-navigaattoria siten, että säilytät auton hallinnan kaikissa tilanteissa! Navigaattorin ajo-ohjeista poiketen etusijalla on: tieliikennelaki, myös silloin kun ajosuositukset ja tieliikennelaki ovat ristiriidassa, liikennemerkit, valo-opasteet ja poliisin antamat ohjeet, ajettavalla osuudella vallitseva tosiaikainen tilanne. Ennen radio-navigaattorin käyttöönottoa Noudata liikennesääntöjä. Teiden- ja paikannimet ovat saattaneet muuttua. Levylle tallennetut tiedot eivät ehkä enää vastaa tien tai paikan muuttunutta nimeä. Radio-navigaattorin laskema reitti on ajosuositus kohteeseen. Ota ajaessasi huomioon erityisesti pysähtymiskiellot, liikennevalot, yksisuuntaiset kadut, kaistanvaihtokiellot, kanavat, lautat, tasoristeykset jne. Varoitus! Käsittele nuppeja ja näppäimiä varoen, jotta ne eivät vahingoitu. Nuppien käyttämiseen riittää kevyt painallus. Huomaa, että nupeissa on rajoittimet rikkoutumisen estämiseksi. Älä koske näyttöön terävällä esineellä. Kevyt sormen painallus riittää. Näytön kohta, joka ei reagoi sormen painallukseen, ei ole tarkoitettukaan sillä hetkellä käytettäväksi. Huomaa, että likaantunut tai naarmuuntunut navigointi-cd saattaa toimia hitaasti tai häiritä järjestelmän toimintaa. Näytön hoito Käsittele kuvaruutua varoen. Sormen painallus tai kosketus terävällä esineellä voi saada aikaan painumia tai naarmuja. Puhdista sormenjäljet pehmeällä kankaalla, tarvittaessa puhtaalla alkoholilla. Ohje Älä käytä liuottimia kuten bensiiniä tai tärpättiä. Ne vahingoittavat näyttöä. Varkaudenesto Radio-navigaattorin varkaudenestokoodi estää laitteen käyttöönoton, kun virransyöttö on katkennut esim. auton korjauksen yhteydessä tai varkauden takia. Koodin syöttäminen on tarpeellista, kun akkukaapeli on irrotettu, radio-navigaattori on irroitettu sähköjärjestelmästä tai sulake on palanut. Koodin syöttö Jos laitteen käynnistämisen jälkeen näyttöön tulee näppäimistö ja kehotus syöttää koodi, on navigaattori lukittava syöttämällä nelinumeroinen koodi. Mahdollisten virhesyöttöjen lukumäärän näet näytön alarivillä. Napauta numeronäppäimiltä suoraan näyttöön numeroita 0-9. Numerot näkyvät syöttörivillä. Nelinumeroisen sarjan syöttämisen jälkeen numeronäppäimistö vaihtuu harmaaksi (aktivointi poistuu). Numeroita ei voi syöttää enempää.

7 Yleisiä ohjeita 5 Tarvittaessa korjaa syöttämääsi numerosarjaa napauttamalla näytön kohtaa Delete (poista). Nyt voit poistaa syöttöriviltä numeroita oikealta vasemmalle. Kun rivillä on oikea koodi, napauta OK. Koodinumero Voit pyytää koodin Škoda-huollosta vain tietoliikenneyhteyttä käyttäen online. Siten taataan erittäin tehokas varkaussuoja. Käänny tarvittaessa Škoda-huollon puoleen. Väärä koodinumero Jos olet vahvistanut koodia syöttäessäsi väärän koodin, voit syöttää koodin uudestaan kaksi kertaa. Yritysten lukumäärän näet näytön alarivillä. Jos syötät koodin vielä kolmannen kerran väärin, laite lukkiutuu noin tunniksi. Voit syöttää turvakoodin uudelleen vasta noin tunnin kuluttua, kun radiossa on ollut koko ajan virta kytkettynä ja autossa on ollut sytytysvirta kytkettynä. Jos teet taas kolme epäonnistunutta yritystä, radio-navigaattori lukkiutuu jälleen tunniksi. Jaksotus - kolme yritystä, yksi tunti lukitusta - jatkuu. Ohje Koodi on normaalisti tallennettu mittariston muistiin. Tarvittaessa uusintakoodaus tapahtuu sieltä automaattisesti (Komfort-koodaus). Koodin käsinsyöttö uudelleen ei siten yleensä ole tarpeen.

8 6 Yleisiä ohjeita Käyttö ajon aikana Tieliikenne vaatii kaikkien osapuolien koko tarkkaavaisuuden. HUOMIO! Keskity ensisijaisesti auton ajamiseen. Tarkkaavaisuutesi herpaantuminen aiheuttaa onnettomuusvaaran. Navigaattorin käyttö ei saa johtaa huomiotasi pois liikenteestä. Käytä laitetta vain, kun tien kunto, keli ja muu liikenne sen sallivat eivätkä vaadi kaikkea tarkkaavaisuuttasi. Säädä äänenvoimakkuus niin, että voit kuulla hälytysajoneuvojen sireenin (poliisi-, sairaankuljetus- ja paloautot). Ohje Kun auton nopeus kasvaa, et voi enää valita näytöltä eräitä navigointilaitteen toimintoja (maakohtainen ominaisuus). Tämä ei ole toimintahäiriö, vaan johtuu maakohtaisista tieliikennemääräyksistä. Erityistoiminnot Pysäköintitutka* Jos autossa on pysäköintitutka, näyttöön ilmoitus välimatkasta esteeseen, kun olet aktivoinut pysäköintitutkan. Climatronic* Jos autossa on Climatronic-järjestelmä, asetusten muutokset tulevat näyttöön. Tunnistaminen Autoasi varten voi olla enintään neljä avainta. Laitteen asetukset ovat aina virtalukossa olevan avaimen mukaiset. Käytännössä tämä tarkoittaa, että aina kun käytät jotain toista autoosi kuuluvaa avainta, laitteen asetukset muuttuvat avaimen mukaisiksi. Järjestelmän käynnistäminen ja käytön lopettaminen Kytke laite päälle/pois (on/off) painamalla nuppia A1. Kun jälleen kytket laitteen toimintaan, toistetaan viimeksi aktiivisena ollutta äänilähdettä. Kun radio on auki ja otat virta-avaimen virtalukosta, radio suljetaan automaattisesti. Voit sen jälkeen kytkeä laitteen uudestaan toimintaan. Sytytysvirran ollessa katkaistuna järjestelmä sammuttaa radion automaattisesti noin tunnin kuluttua (jotta auton akku ei tyhjentyisi). Voit kytkeä radion toimintaan tällä tavalla kuinka monta kertaa tahansa. Käyttö - yleistä Laitteessa on kosketusnäyttö (touchscreen). Näytön aktiivisena olevat alueet on kehystetty. Käytä niitä napauttamalla näyttöä vastaavasta kohdasta. Painikkeiksi AD / AF nimitetään niitä aktiivisia alueita, joilla aloitetaan jokin toiminto tai avataan jokin valikko. Päävalikossa näytettävät tiedot: A valittu asema (taajuus tai nimi); AB valittu aaltoalue, AC liikennetiedotteiden vastaanoton aktivointi; AE aktiivinen valikko. Kuva 1 Radio-valikko Ponnahdusikkuna Napauttamalla jotakin näytön painiketta avautuu ponnahdusikkuna AF, jossa näkyvät kaikki valittavana olevat asetukset.

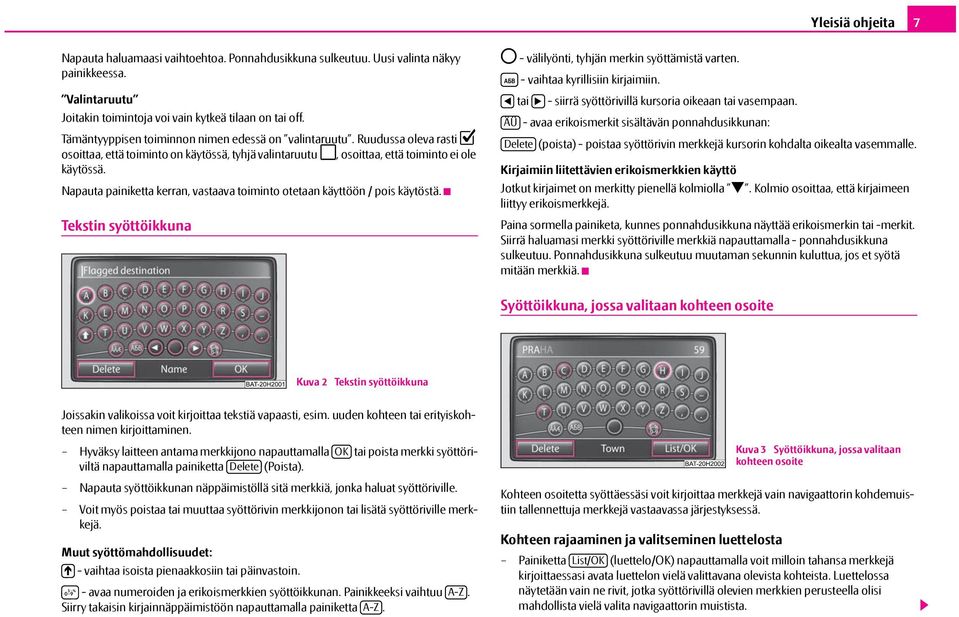

9 Yleisiä ohjeita 7 Napauta haluamaasi vaihtoehtoa. Ponnahdusikkuna sulkeutuu. Uusi valinta näkyy painikkeessa. Valintaruutu Joitakin toimintoja voi vain kytkeä tilaan on tai off. Tämäntyyppisen toiminnon nimen edessä on valintaruutu. Ruudussa oleva rasti osoittaa, että toiminto on käytössä, tyhjä valintaruutu, osoittaa, että toiminto ei ole käytössä. Napauta painiketta kerran, vastaava toiminto otetaan käyttöön / pois käytöstä. Tekstin syöttöikkuna - välilyönti, tyhjän merkin syöttämistä varten. - vaihtaa kyrillisiin kirjaimiin. tai - siirrä syöttörivillä kursoria oikeaan tai vasempaan. ÄÜ - avaa erikoismerkit sisältävän ponnahdusikkunan: Delete (poista) - poistaa syöttörivin merkkejä kursorin kohdalta oikealta vasemmalle. Kirjaimiin liitettävien erikoismerkkien käyttö Jotkut kirjaimet on merkitty pienellä kolmiolla. Kolmio osoittaa, että kirjaimeen liittyy erikoismerkkejä. Paina sormella painiketa, kunnes ponnahdusikkuna näyttää erikoismerkin tai -merkit. Siirrä haluamasi merkki syöttöriville merkkiä napauttamalla - ponnahdusikkuna sulkeutuu. Ponnahdusikkuna sulkeutuu muutaman sekunnin kuluttua, jos et syötä mitään merkkiä. Syöttöikkuna, jossa valitaan kohteen osoite Kuva 2 Tekstin syöttöikkuna Joissakin valikoissa voit kirjoittaa tekstiä vapaasti, esim. uuden kohteen tai erityiskohteen nimen kirjoittaminen. Hyväksy laitteen antama merkkijono napauttamalla OK tai poista merkki syöttöriviltä napauttamalla painiketta Delete (Poista). Napauta syöttöikkunan näppäimistöllä sitä merkkiä, jonka haluat syöttöriville. Voit myös poistaa tai muuttaa syöttörivin merkkijonon tai lisätä syöttöriville merkkejä. Muut syöttömahdollisuudet: - vaihtaa isoista pienaakkosiin tai päinvastoin. - avaa numeroiden ja erikoismerkkien syöttöikkunan. Painikkeeksi vaihtuu A-Z. Siirry takaisin kirjainnäppäimistöön napauttamalla painiketta A-Z. Kuva 3 Syöttöikkuna, jossa valitaan kohteen osoite Kohteen osoitetta syöttäessäsi voit kirjoittaa merkkejä vain navigaattorin kohdemuistiin tallennettuja merkkejä vastaavassa järjestyksessä. Kohteen rajaaminen ja valitseminen luettelosta Painiketta List/OK (luettelo/ok) napauttamalla voit milloin tahansa merkkejä kirjoittaessasi avata luettelon vielä valittavana olevista kohteista. Luettelossa näytetään vain ne rivit, jotka syöttörivillä olevien merkkien perusteella olisi mahdollista vielä valita navigaattorin muistista.

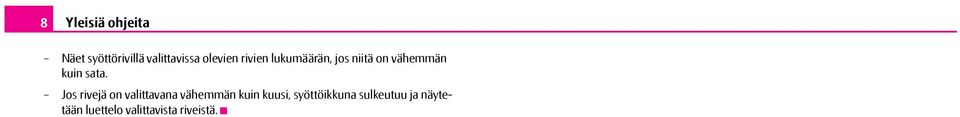

10 8 Yleisiä ohjeita Näet syöttörivillä valittavissa olevien rivien lukumäärän, jos niitä on vähemmän kuin sata. Jos rivejä on valittavana vähemmän kuin kuusi, syöttöikkuna sulkeutuu ja näytetään luettelo valittavista riveistä.

11 Käyttöaluenäppäin SETUP 9 Käyttöaluenäppäin SETUP Äänensävyn asetukset Painamalla SETUP -näppäintä ja napauttamalla painiketta Sound (ääni) RADIO-käyttötilassa voit valita valikkonupilla A10 seuraavista: Volume (äänenvoimakkuus) - Max. switch-on volume (maksimi äänenvoimakkuus sytytysvirta kytkettäessä), Traffic announcements (TP) (liikennetiedotteet (TP)), Navigation volume (navigaattorin äänenvoimakkuus) ja SDVA (nopeudesta riippuva) - äänenvoimakkuus radio avattaessa, liikennetiedotteiden äänenvoimakkuus, ajoopastuksen äänenvoimakkuus ja äänenvoimakkuuden sovittaminen nopeuden mukaan; Treble - korkeat äänet (diskantti); Mid-range - keskialue; Bass - matalat äänet; Balance - äänenvoimakkuus autossa oikealla ja vasemmalla puolella; Fader - äänenvoimakkuus autossa edessä ja takana; EQ settings * (musiikkivalinnat) - radio-ohjelmatyypin valinta (keskusteluohjelmat, puheohjelmat, rock, klassinen, tanssi); Surround * - tila-akustiikan säätö. GALA-toiminto Radion äänenvoimakkuus nousee automaattisesti auton nopeuden kasvaessa. Suurempi arvo nostaa äänenvoimakkuutta enemmän. Ohje Muuta äänensävyn asetuksia valikkonupilla A10 tai painikkeilla + tai -. Järjestelmän asetukset Paina näppäintä SETUP ja valitse painike System (järjestelmä). Valitse seuraavista asetuksista: Language (valikon kieli) - valikon kieli näyttöön ja puheohjeisiin; Keypad layout (näppäimistön esitystapa) - tekstin kirjoittamista varten); Air con. displays * (ilmastointi) - jos autossa on Climatronic, näytetään tällä aktivoinnilla asetusten muutokset; Screen (näyttö) - näytön kirkkauden asetus; Factory settings (tehdasasetus) - tehdasetukset; SD card status (SD-kortin tila) - näytöllä osoitetaan tiedot SD-kortin kokonaiskapasiteetista ja navigaattorin muistin koosta; Remove SD card (poista SD-kortti) - SD-kortin poisto. Radion asetukset Paina RADIO-käyttötilassa SETUP -näppäintä. Liikennetiedotteiden kytkeminen päälle/pois Kytke painikkeesta Traffic announcements (TP) (liikennetiedotteiden (TP)) vastaanotto käyttöön tai pois käytöstä. Aseman valinta nuolipainikkeilla Arrow buttons (nuolipainikkeet) Valitse RADIO-käyttötilassa nuolinäppäinten avulla painiketta Station list (asemaluettelo) tai Presets (tallennettujen asemien luettelo) napauttamalla haluamasi asema. Jos valitset Presets (tallennettujen asemien luettelo), nuolipainikkeilla asemia selatessa haetaan luetteloon vain tallennettuja radioasemia. Näytössä on symboli. RDS-toiminnon kytkeminen päälle/pois (RDS-paikallisradiot) Napauta painiketta RDS Regional (paikallinen radioasema). Valitse asetus ponnahdusikkunassa. Napauta painiketta Automatic (automaattisesti). Silloin valitaan kuunneltavaksi se asema, jonka lähettämä signaali on paras.

12 10 Käyttöaluenäppäin SETUP Napauta painiketta Fixed. Laite pyrkii pitämään paikallisaseman taajuuden niin kauan kuin mahdollista. Tallennettujen asemien poistaminen Delete presets (muistin tyhjentäminen) Poista kaikki luetteloon tallennetut asemat napauttamalla painiketta All (kaikki) ja kuittaamalla varmistava kysymys. Puhelimen asetukset* Avaa valikko Puhelimen asetukset painamalla käyttöaluenäppäintä SETUP ja painiketta PHONE (puhelin). Vastaajan numeron antaminen Paina painiketta Enter voice mailbox number (anna vastaajan numero), kun haluat antaa jonkin matkapuhelimen vastaajan numeron. Numero on operaattorikohtainen. Vastaajan numeron avulla voit kuunnella matkapuhelimeen jätetyt viestit. Puhelinmuistion päivitys Päivitä puhelinmuistioon kaikki edellisen kytkennän jälkeen matkapuhelimen tai SIM-kortin muistiin tulleet muutokset napauttamalla painiketta Load telephone book (päivitä puhelinmuistio). Toimenpide voi kestää muutamia minuutteja. Kuittaa varmistava kysymys. Kun tietoja päivitetään, voit käyttää puhelinmuistion vanhoja tietoja. Puhelutietojen poistaminen Napauta painiketta Delete call lists (poista puhelutiedot). Kuittaa varmistava kysymys ja napauta Delete (poista). Kaikki laitteeseen tallennetut puhelutiedot, vastaanotetut ja vastaamattomat puhelut poistetaan. Puhelimen aktivoinnin poisto Kytke matkapuhelin irti verkosta painikkeella Deactivate the telephone module (poista puhelimen aktivointi). (Toiminto koskee vain GSM III -valmiutta). Tehdasasetukset Palauttaa puhelinvalmiuden tehdasasetukset. Ohje Matkapuhelinasetusten valinnat riippuvat puhelinvalmiuden mallista. Liikennetiedotteiden asetukset Paina näppäintä TMC ja sen jälkeen näppäintä SETUP. Liikennetiedotteiden kytkeminen päälle/pois Traffic announcements (TP) (Liikennetiedotteet) Ruudussa on rasti, jos liikennetiedotteiden vastaanotto on kytkettynä. Dynaaminen reitti Dynamic route (Dynaaminen reitti) Avaa ponnahdusikkunan, jossa ilmoitetaan, otetaanko vastaanotetut liikennetiedotteet huomioon reittisuunnitelmassa. Näytön asetukset Paina RADIO-käyttötilassa SETUP -näppäintä. Paina sen jälkeen painiketta System (järjestelmä) ja Screen (näyttö). Kirkkaus Paina painiketta Brightness (kirkkaus). Valitse ponnahdusikkunassa haluamasi asetus (5 porrasta). Etupaneelin oikeassa yläkulmassa on tunnistin, joka säätää kirkkauden automaattisesti auton valaistusolojen mukaan. Päivä / yö Napauta painiketta Day/night (päivä/yö). Valitse säätö ponnahdusikkunassa. Napauta painiketta Automatic (automaattisesti), jos haluat, että karttanäkymä sovitetaan päivä/yö -näkymäksi ajovalojen päälle/pois -kytkennän mukaan.

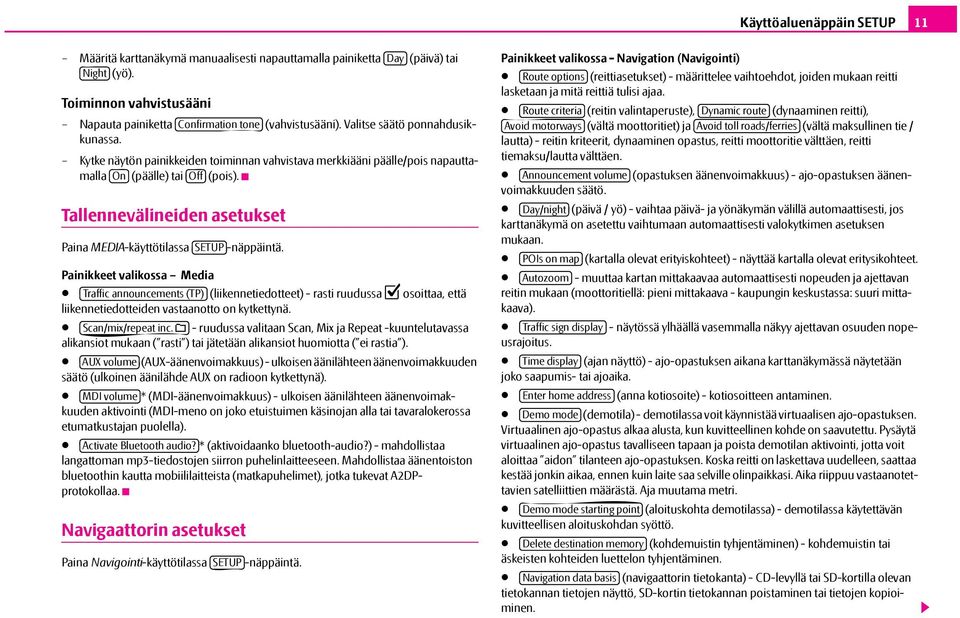

13 Käyttöaluenäppäin SETUP 11 Määritä karttanäkymä manuaalisesti napauttamalla painiketta Day (päivä) tai Night (yö). Toiminnon vahvistusääni Napauta painiketta Confirmation tone (vahvistusääni). Valitse säätö ponnahdusikkunassa. Kytke näytön painikkeiden toiminnan vahvistava merkkiääni päälle/pois napauttamalla On (päälle) tai Off (pois). Tallennevälineiden asetukset Paina MEDIA-käyttötilassa SETUP -näppäintä. Painikkeet valikossa Media Traffic announcements (TP) (liikennetiedotteet) - rasti ruudussa osoittaa, että liikennetiedotteiden vastaanotto on kytkettynä. Scan/mix/repeat inc. - ruudussa valitaan Scan, Mix ja Repeat -kuuntelutavassa alikansiot mukaan ( rasti ) tai jätetään alikansiot huomiotta ( ei rastia ). AUX volume (AUX-äänenvoimakkuus) - ulkoisen äänilähteen äänenvoimakkuuden säätö (ulkoinen äänilähde AUX on radioon kytkettynä). MDI volume * (MDI-äänenvoimakkuus) - ulkoisen äänilähteen äänenvoimakkuuden aktivointi (MDI-meno on joko etuistuimen käsinojan alla tai tavaralokerossa etumatkustajan puolella). Activate Bluetooth audio? * (aktivoidaanko bluetooth-audio?) - mahdollistaa langattoman mp3-tiedostojen siirron puhelinlaitteeseen. Mahdollistaa äänentoiston bluetoothin kautta mobiililaitteista (matkapuhelimet), jotka tukevat A2DPprotokollaa. Navigaattorin asetukset Paina Navigointi-käyttötilassa SETUP -näppäintä. Painikkeet valikossa - Navigation (Navigointi) Route options (reittiasetukset) - määrittelee vaihtoehdot, joiden mukaan reitti lasketaan ja mitä reittiä tulisi ajaa. Route criteria (reitin valintaperuste), Dynamic route (dynaaminen reitti), Avoid motorways (vältä moottoritiet) ja Avoid toll roads/ferries (vältä maksullinen tie / lautta) - reitin kriteerit, dynaaminen opastus, reitti moottoritie välttäen, reitti tiemaksu/lautta välttäen. Announcement volume (opastuksen äänenvoimakkuus) - ajo-opastuksen äänenvoimakkuuden säätö. Day/night (päivä / yö) - vaihtaa päivä- ja yönäkymän välillä automaattisesti, jos karttanäkymä on asetettu vaihtumaan automaattisesti valokytkimen asetuksen mukaan. POIs on map (kartalla olevat erityiskohteet) - näyttää kartalla olevat eritysikohteet. Autozoom - muuttaa kartan mittakaavaa automaattisesti nopeuden ja ajettavan reitin mukaan (moottoritiellä: pieni mittakaava - kaupungin keskustassa: suuri mittakaava). Traffic sign display - näytössä ylhäällä vasemmalla näkyy ajettavan osuuden nopeusrajoitus. Time display (ajan näyttö) - ajo-opastuksen aikana karttanäkymässä näytetään joko saapumis- tai ajoaika. Enter home address (anna kotiosoite) - kotiosoitteen antaminen. Demo mode (demotila) - demotilassa voit käynnistää virtuaalisen ajo-opastuksen. Virtuaalinen ajo-opastus alkaa alusta, kun kuvitteellinen kohde on saavutettu. Pysäytä virtuaalinen ajo-opastus tavalliseen tapaan ja poista demotilan aktivointi, jotta voit aloittaa aidon tilanteen ajo-opastuksen. Koska reitti on laskettava uudelleen, saattaa kestää jonkin aikaa, ennen kuin laite saa selville olinpaikkasi. Aika riippuu vastaanotettavien satelliittien määrästä. Aja muutama metri. Demo mode starting point (aloituskohta demotilassa) - demotilassa käytettävän kuvitteellisen aloituskohdan syöttö. Delete destination memory (kohdemuistin tyhjentäminen) - kohdemuistin tai äskeisten kohteiden luettelon tyhjentäminen. Navigation data basis (navigaattorin tietokanta) - CD-levyllä tai SD-kortilla olevan tietokannan tietojen näyttö, SD-kortin tietokannan poistaminen tai tietojen kopioiminen.

14 12 Käyttöaluenäppäin SETUP Reitin kriteerit Route criteria (reitin valintaperuste) Fast (Nopea): laskee kohteeseen nopeimman reitin, vaikka reitistä tulisi pitkä. Short (Lyhyt): laskee kohteeseen lyhimmän reitin, vaikka ajoajasta tulisi pitkä. Huomaa, että valinta lyhyt saattaa johtaa ajo-opastuksen aikana odottamattomiin tilanteisiin. Economical (Taloudellinen): laskee kohteeseen mahdollisimman lyhyen ja samalla mahdollisimman nopean reitin. Dynaaminen ajo-opastus kohteeseen liikennetiedotteita käyttäen Dynamic route (dynaaminen reitti) Liikennetiedotteet otetaan vastaan ja päivitetään taustalla, vaikka dynaaminen navigointi olisi kytketty pois käytöstä. Navigaattori näyttää liikennehäiriöt kartalla ja antaa näistä myös puheviestin, mutta ei ota kuitenkaan niitä huomioon reitin laskemisessa (reitin voi ajaa läpi liikennehäiriöstä huolimatta).

15 Käyttöaluenäppäin RADIO 13 Käyttöaluenäppäin RADIO Radiokäyttö Radioaseman valinta Aseman vaihtaminen Siirry valitun taajuusalueen edellisen tai seuraavan aseman kuunteluun painamalla lyhyesti painiketta tai. Jos näytössä on symboli TP, vaihdat vain liikennetiedotteita lähettävien asemien välillä. Jos näytössä on symboli, vaihdat vain tallennettujen asemien välillä. Kuva 4 Valikko Radio: Taajuuspainike Aseman valinta asemaluettelosta Jos haluat nähdä kaikki vastaanottokelpoiset asemat, napauta painiketta Band (taajuusalueet) ja sen jälkeen painiketta FM/List (FM/luettelo). Luettelo siirtyy suoraan kuunneltavan aseman kohdalle. Valitse valikkonupilla A10 haluamasi asema. Tallennusluettelossa olevan aseman muuttaminen Paina painiketta Extras ja sen jälkeen painiketta Destin. memory (muisti). Valitse haluamasi asema painikkeilla Kuva 5 FM-asemaluettelo Päävalikon RADIO hakeminen ja taajuusalueen valitseminen Paina aluevalintanäppäintä RADIO. Näytössä keskellä on kuunneltava asema sivu 6, kuva 1 A. Vaihda taajuusaluetta painamalla uudestaan käyttöaluenäppäintä RADIO. Vaihtoehtoisesti napauta päävalikossa RADIO painiketta Band (taajuusalue) kuva 4 ja napauta avautuvassa ponnahdusikkunassa painiketta FM/List (FM/luettelo) tai AM. Manuaalinen haku Paina näppäintä Extras ja sen jälkeen näppäintä Manual (manuaalinen), jos haluat valita aseman manuaalisesti taajuuden perusteella. Säädä asema radion valikkonupin A10 tai nuolten ja avulla. Lopeta manuaalinen asemahaku säätönuppia painamalla. Painikkeet näkyvät jälleen näytössä. Scan-toiminto Aloita Selausautomatiikalla kuuntelu aktiivisena olevalla aaltoalueella painamalla Extras -painiketta ja sen jälkeen painamalla Scan -painiketta. Kaikkia kuuntelukelpoisia asemia toistetaan asemaluettelon mukaisessa järjestyksessä viisi sekuntia. Lopeta selausautomatiikka toistettavan aseman kohdalla napauttamalla painiketta Scan.

16 14 Käyttöaluenäppäin RADIO Radioaseman tallentaminen Radioaseman tallentaminen Avaa tallennusluettelo painamalla Extras -painiketta ja sen jälkeen painamalla Destin. memory (muisti) -painiketta. Kun haluat tallentaa aseman johonkin tallennuspaikkaan, paina asemanvalintapainiketta ja pidä se painettuna, kunnes kuuluu merkkiääni. Kuunneltava asema on nyt tallennettu tähän asemapainikkeeseen. Radioaseman poistaminen luettelosta Paina RADIO-käyttötilassa SETUP -näppäintä. Paina sen jälkeen painiketta Delete presets (tyhjennä muisti). Valitse poistettava asema. Vahvista poistaminen painamalla valikkonuppia A10. Paina painiketta All (kaikki), kun haluat poistaa kaikki tallennetut asemat. Ohje Voit myös tallentaa aseman painamalla valikkonuppia A10. Aseman hakeminen Valitse asemapainikkeisiin 1-24 tallentamasi asema päävalikosta RADIO painamalla lyhyesti haluamaasi asemapainiketta. Kuunneltavissa olevan aseman hakeminen asemaluettelosta Paina näppäintä RADIO ja sen jälkeen näppäintä Band (taajuusalue) ja vielä painiketta FM/List (FM/luettelo). Valitse valikkonupilla A10 haluamasi asema. RDS-toiminto Sulje tai avaa näytölle radioasemaa koskeva lisäinformaatio painamalla. Toiminto on näytön oikeassa yläkulmassa i. RDS ( Radio Data System ) on järjestelmä, joka lähettää radiosignaalin mukana ohjelmatietoja ja muita lisäpalveluja. Samalla järjestelmä jäljittää kuunneltavaa asemaa taajuudesta riippumatta. Kun RDS-radioaseman signaali on riittävä, näytössä on taajuuden sijasta aseman nimi. Jos asema lähettää RDS-informaatiota juuri silloin kun tallennat asemaa asemauetteloon, saattaa aseman nimi tallentua väärin. Voit tällöin tallentaa aseman nimen uudelleen siten, että asemaa kuunnellessasi odotat, kunnes aseman oikea nimi näkyy radiotekstinä ja painat sitten valikkonuppia A10. Näyttöön tulee ilmoitus Station name stored (aseman nimi tallennettu). Liikennetiedotteet-toiminto TP Kuva 6 Muistiluettelo Aseman hakeminen asemapainikkeella Paina näppäintä RADIO kuva 6 ja sen jälkeen painiketta Extras ja vielä painiketta Destin. Memory (kohdemuisti). Liikennetiedotteiden TP (TMC Program) kytkeminen päälle/pois Paina RADIO-käyttötilassa painiketta Extras. Kytke liikennetiedotteet päälle/pois napauttamalla ponnahdusikkunassa TP. Teksti TP aseman nimen yhteydessä (esim. asemaluettelossa tai asemien tallennusluettelossa) osoittaa, että liikennetiedotteiden vastaanotto on kytketty päälle. Jos TP-toiminto on valittuna, laite vastaanottaa liikennetiedotteita lähettävää asemaa kuunneltavasta asemasta riippumatta. Liikennetiedotteiden vastaanotto osoitetaan kirjaimin TP näytössä ylhäällä oikealla.

17 Käyttöaluenäppäin RADIO 15 Jos liikennetiedotteita lähettäviä asemia ei ole tai ei voida vastaanottaa esim. jonkin yleisen häiriön vuoksi, kirjainten TP sijasta näytössä on No TP. Huomaa, että pysäköintitaloissa, tunneleissa, korkeiden rakennusten lähellä tai vuoristossa radiosignaali saattaa hävitä kokonaan. Liikennetiedotteen vastaanotto Jos haluat keskeyttää vastaanoton, napauta ponnahdusikkunassa Traffic announcements (liikennetiedotteet) painiketta Cancel (keskeytä). Liikennetiedotteet-toiminto on kuitenkin valmiustilassa. Seuraava liikennetiedote vastaanotetaan ja toistetaan, kun siihen sopiva äänilähde on kytkettynä. Lopeta liikennetiedotteiden vastaanotto kokonaan napauttamalla painiketta TP off (lopeta TP-vastaanotto).

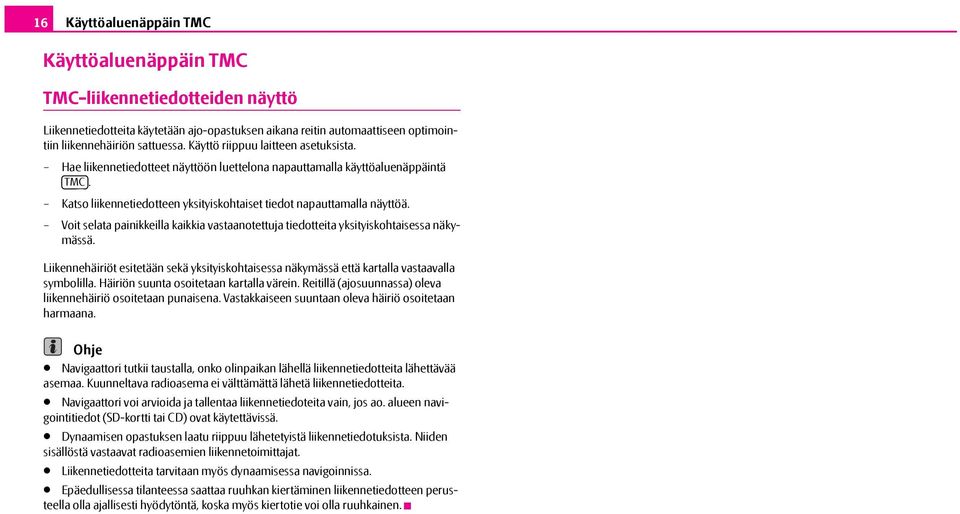

18 16 Käyttöaluenäppäin TMC Käyttöaluenäppäin TMC TMC-liikennetiedotteiden näyttö Liikennetiedotteita käytetään ajo-opastuksen aikana reitin automaattiseen optimointiin liikennehäiriön sattuessa. Käyttö riippuu laitteen asetuksista. Hae liikennetiedotteet näyttöön luettelona napauttamalla käyttöaluenäppäintä TMC. Katso liikennetiedotteen yksityiskohtaiset tiedot napauttamalla näyttöä. Voit selata painikkeilla kaikkia vastaanotettuja tiedotteita yksityiskohtaisessa näkymässä. Liikennehäiriöt esitetään sekä yksityiskohtaisessa näkymässä että kartalla vastaavalla symbolilla. Häiriön suunta osoitetaan kartalla värein. Reitillä (ajosuunnassa) oleva liikennehäiriö osoitetaan punaisena. Vastakkaiseen suuntaan oleva häiriö osoitetaan harmaana. Ohje Navigaattori tutkii taustalla, onko olinpaikan lähellä liikennetiedotteita lähettävää asemaa. Kuunneltava radioasema ei välttämättä lähetä liikennetiedotteita. Navigaattori voi arvioida ja tallentaa liikennetiedoteita vain, jos ao. alueen navigointitiedot (SD-kortti tai CD) ovat käytettävissä. Dynaamisen opastuksen laatu riippuu lähetetyistä liikennetiedotuksista. Niiden sisällöstä vastaavat radioasemien liikennetoimittajat. Liikennetiedotteita tarvitaan myös dynaamisessa navigoinnissa. Epäedullisessa tilanteessa saattaa ruuhkan kiertäminen liikennetiedotteen perusteella olla ajallisesti hyödytöntä, koska myös kiertotie voi olla ruuhkainen.

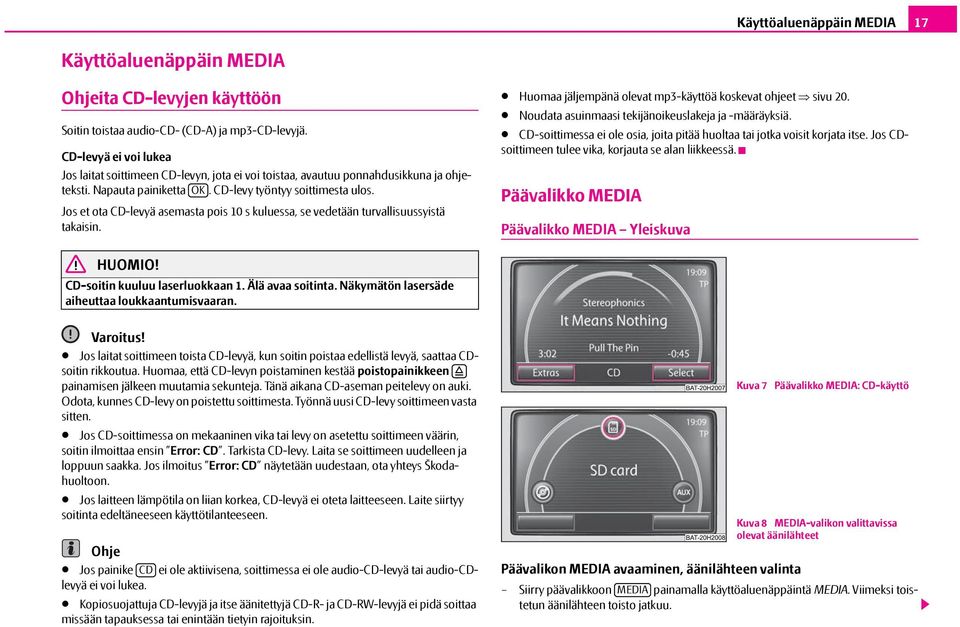

19 Käyttöaluenäppäin MEDIA 17 Käyttöaluenäppäin MEDIA Ohjeita CD-levyjen käyttöön Soitin toistaa audio-cd- (CD-A) ja mp3-cd-levyjä. CD-levyä ei voi lukea Jos laitat soittimeen CD-levyn, jota ei voi toistaa, avautuu ponnahdusikkuna ja ohjeteksti. Napauta painiketta OK. CD-levy työntyy soittimesta ulos. Jos et ota CD-levyä asemasta pois 10 s kuluessa, se vedetään turvallisuussyistä takaisin. Huomaa jäljempänä olevat mp3-käyttöä koskevat ohjeet sivu 20. Noudata asuinmaasi tekijänoikeuslakeja ja -määräyksiä. CD-soittimessa ei ole osia, joita pitää huoltaa tai jotka voisit korjata itse. Jos CDsoittimeen tulee vika, korjauta se alan liikkeessä. Päävalikko MEDIA Päävalikko MEDIA Yleiskuva HUOMIO! CD-soitin kuuluu laserluokkaan 1. Älä avaa soitinta. Näkymätön lasersäde aiheuttaa loukkaantumisvaaran. Varoitus! Jos laitat soittimeen toista CD-levyä, kun soitin poistaa edellistä levyä, saattaa CDsoitin rikkoutua. Huomaa, että CD-levyn poistaminen kestää poistopainikkeen painamisen jälkeen muutamia sekunteja. Tänä aikana CD-aseman peitelevy on auki. Odota, kunnes CD-levy on poistettu soittimesta. Työnnä uusi CD-levy soittimeen vasta sitten. Jos CD-soittimessa on mekaaninen vika tai levy on asetettu soittimeen väärin, soitin ilmoittaa ensin Error: CD. Tarkista CD-levy. Laita se soittimeen uudelleen ja loppuun saakka. Jos ilmoitus Error: CD näytetään uudestaan, ota yhteys Škodahuoltoon. Jos laitteen lämpötila on liian korkea, CD-levyä ei oteta laitteeseen. Laite siirtyy soitinta edeltäneeseen käyttötilanteeseen. Ohje Jos painike CD ei ole aktiivisena, soittimessa ei ole audio-cd-levyä tai audio-cdlevyä ei voi lukea. Kopiosuojattuja CD-levyjä ja itse äänitettyjä CD-R- ja CD-RW-levyjä ei pidä soittaa missään tapauksessa tai enintään tietyin rajoituksin. Kuva 7 Päävalikko MEDIA: CD-käyttö Kuva 8 MEDIA-valikon valittavissa olevat äänilähteet Päävalikon MEDIA avaaminen, äänilähteen valinta Siirry päävalikkoon MEDIA painamalla käyttöaluenäppäintä MEDIA. Viimeksi toistetun äänilähteen toisto jatkuu.

20 18 Käyttöaluenäppäin MEDIA Aktiivisena olevan äänilähteen käyttöpainikkeet Navigaattorin nuolinäppäimet tai vaikuttavat kuunneltavaan äänilähteeseen näytössä olevasta valikosta riippumatta. - napauta kerran, siirryt kuunneltavan kappaleen alkuun; paina uudelleen, siirryt edellisen kappaleen alkuun. - napauta, siirryt seuraavan kappaleen alkuun. Voit siirtyä kappaleesta toiseen kuunneltavan äänilähteen valikossa myös säätönuppia käyttämällä. - painamalla nuppia kerran lyhyesti saat esille kuuntelemaasi äänilähteeseen liittyvät lisätiedot. AUDIO-valikon valittavana olevat äänilähteet CD - toistaa laitteessa olevan CD-levyn. CD 1-6* - vaihtaa ulkoisessa CD-vaihtajassa olevan levyn. SD card (SD-kortti) - siirtää laitteessa olevalle muistikortille. AUX, MDI tai Bluetooth audio * - siirtää ulkoiseen äänilähteeseen. Ulkoisen äänilähteen käyttö radio-navigaattorin kautta on mahdollista vain rajoitetusti. Käyttö riippuu liitäntätavasta. AUDIO-valikon lisäpainikkeet Extras - avaa ponnahdusikkunan, jossa voit aloittaa satunnaistoiston Mix, selausautomatiikan Scan tai kappaleen tai kansion toiston. Select (valitse) - avaa kuunneltavan äänilähteen kappaleluettelon uuden kappaleen valitsemista varten. CD-levyn asettaminen soittimeen tai poistaminen soittimesta CD-levy soittimeen Työnnä CD-levy asemaan tekstipuoli ylöspäin, kunnes laite vetää levyn sisään. Toisto alkaa automaattisesti. CD-levyn poistaminen Paina painiketta, CD-levy tulee esiin levyasemasta. Jos et heti ota CD-levyä soittimesta, se vedetään takaisin soittimeen turvallisuussyistä noin 10 s kuluttua. Muistikortin asettaminen paikalleen / poistaminen Muistikortin asettaminen paikalleen Työnnä muistikortti asemaan rajoittimeen saakka viistetty kulma edellä ylhäällä. Toisto alkaa automaattisesti. Muistikortin poistaminen Paina näppäintä SETUP ja sen jälkeen painiketta System (järjestelmä). Valitse valikkonupilla A10 painike Remove SD card (poista SD-kortti). Paina muistikorttia jousta vasten, kortti ponnahtaa ulospäin. Ota kortti pois. Vahvista SD-kortin poisto napauttamalla näytössä OK. Muistikortti on tyhjä tai tietoja ei voi lukea Jos asetat asemaan tyhjän muistikortin, latausvaiheen jälkeen ei siirrytä muistikortin käyttötilaan. Muistikortin vaatimukset Asemaan sopii 32 mm x24 mm x 2,1 mm tai 1,4 mm muistikortit. Enintään 4 G SD- (Secure Digital Memory Cards) tai MMC- (Multimedia Cards) kortti. Enintään 32 G SDHC- (Secure Digital High-Capacity Memory Cards) muistikortti. Korttien valmistajien erilaisista laatustandardeista johtuen saattaa käydä niin, että joitakin tiedostoja ei voida toistaa kortilta ollenkaan tai vain rajoitetusti. Audiovalikko Kappaleen tai kansion valitseminen Äänilähteen vaihtaminen Siirry päävalikkoon MEDIA painamalla käyttöaluenäppäintä MEDIA.

21 Käyttöaluenäppäin MEDIA 19 Valitse äänilähde napauttamalla ylhäällä olevaa painiketta. Aänilähteen toistoa jatketaan viimeksi toistetusta kohdasta. Käytettävissä olevien audiolähteiden valikon avaaminen Avaa toistettavan äänilähteen kappaleluettelo napauttamalla Audio-valikossa painiketta Select (valitse). Toistettava kappale näkyy korostettuna. Kansion tai tietolähteen sisältö näytetään, kun painat yhtä äänilähteen tiedostojen painiketta. Kappaleen vaihtaminen tai kappaleen valinta manuaalisesti Siirry päävalikkoon MEDIA painamalla käyttöaluenäppäintä MEDIA. Kappaleen valitseminen Jos olet valikossa MEDIA, paina lyhyesti radio-navigaattorin nuolinäppäintä tai. Pikakelaus taaksepäin tai eteenpäin Pidä painettuna radio-navigaattorin nuolinäppäintä tai. Kun olet haluamassasi kohdassa, vapauta painike. Audio-CD Hae toistetut audio-cd:n kappaleet napauttamalla painiketta Select (valitse). Valitse luettelosta haluamasi kappale valikkonupilla A10. Mp3-tiedostot: Kappaleen valitseminen Napauttamalla painiketta Select (valitse) saat näyttöön kappaleluettelon ja toistettavan kappaleen sekä mahdollisesti kappaleen paikan kansiossa ja alikansiossa. Avaa kansio sen kuvaketta napauttamalla. Avaa hakemistorakenteessa ylempänä oleva kansio napauttamalla painiketta Up (ylös). Paina uudestaan painiketta Up (ylös). Siirryt kansiosta toiseen, kunnes pääset toistettavan äänilähteen juurihakemistoon. Sen jälkeen painike Up (ylös) ei ole enää aktiivinen. Kappaleen toisto Paina valikossa Media painiketta Extras ja sen jälkeen painiketta Repeat track (toista kappale) (toistaa kuunneltavan kappaleen) tai Repeat folder (toista kansio) (toistaa kaikki kansion kappaleet). Satunnaistoisto MIX Napauta valikossa MEDIA painiketta Extras. Napauta ponnahdusikkunassa painiketta Mix all (toista kaikki satunnaisessa järjestyksessä). Kuunneltavan äänilähteen kappaleita toistetaan satunnaisessa järjestyksessä. Kun napautat ponnahdusikkunassa painiketta Mix folder (toista kansio satunnaisjärjestyksessä), toistetaan kuunneltavana olevan kansion kappaleet satunnaisjärjestyksessä. Lopeta satunnaistoisto kuunneltavan kappaleen kohdalla napauttamalla painiketta Mix. Toisto jatkuu järjestyksessä. Selausautomatiikka (scan-toiminto) Napauta valikossa MEDIA painiketta Extras. Napauta ponnahdusikkunassa Scan. Kaikkia kuunneltavana olevan äänilähteen kappaleita soitetaan 10 sekuntia. Lopeta toistoautomatiikka painamalla Scan, kuuntelemasi kappaleen kohdalla. Toisto jatkuu järjestyksessä. Vaihtoehtoisesti aloita ja lopeta toistoautomatiikka painamalla kevyesti valikkonuppia A10.

22 20 Käyttöaluenäppäin MEDIA Mp3- ja wma-tiedostot Ohjeita mp3-tallenteiden käyttöön Mp3-tiedostojen ja tallennuslaitteiden vaatimukset CD-ROM, CD-R, CD-RW koko 650 MB tai 700 MB. CD-levyjen oltava standardin ISO 9660 Level 1, Level 2 tai Joliet-tiedostojärjestelmän (single session ja multisession) mukaisia. Tiedoston nimessä saa olla enintään 256 merkkiä. Hakemistorakenteessa saa olla enintään 8 tasoa. Mp3-CD:llä saa olla enintään 50 kansiota ja 500 tiedostoa. Muistikortilla saa olla enintään kansiota ja tiedostoa. Yhdessä kansiossa saa olla enintään tiedostoa. Mp3-tiedoston kappaleen, esittäjän ja albumin nimi voidaan näyttää, mikäli näistä tiedoista on ID3-tag. Jos ID3-tagia ei ole, näytetään hakemiston tai tiedoston nimi. Järjestelmä ei tue soittolistoja. WMA-tiedostot (Windows Media Audio) toistetaan, jos ne eivät ole lisäksi tekijänoikeudellisesti DRM-suojattuja (Digital Rights Management). Laite ei tue sellaisia WMA-tiedostoja. Bittinopeus (bittiä aikayksikköä kohti) Laite tukee mp3-tiedostoja, joiden bittinopeus on kb/s tai vaihteleva. Tiedostoissa, joissa bittinopeus vaihtelee, saattaa soittoajan näyttö olla epätarkka. Ohje Tsekin kielen erikoismerkit näkyvät ID3-tageissä (artistin, kappaleen ja albumin nimi) oikein, jos käytät standardia ID3 V2 ja UTF-koodausta. Ulkoiset äänilähteet* Ulkoiset äänilähteet - Yleiskuva BAT-15H1138 Kuva 9 MDI-liitäntä Kuva 10 Äänilähteiden valikko ja multimedialiitäntä MDI AUX-meno Aktivoi AUX-liitäntä valikossa Äänilähteiden asetukset napauttamalla painiketta AUX. Ulkoisen äänilähteen sisäänmenoliitäntä on radio-navigaattorissa. AUX-liitäntään liitettyä ulkoista äänilähdettä ei voi käyttää radion kautta. MDI-meno - multimedialiitäntä MDI-meno on joko etuistuimen käsinojan alla tai tavaralokerossa etumatkustajan puolella. Radiolla voi toistaa multimedialiittimeen liitettyjä ulkoisia äänilähteitä, joiden tiedostot ovat mp3-, wma-, ogg-vorbis- tai AAC-muodossa.

23 Käyttöaluenäppäin MEDIA 21 MDI-liitäntään liitettyjä ulkoisia äänilähteitä voi käyttää radion kautta. Voit milloin tahansa valita radiosta toistettavaksi jonkin toisen äänilähteen. Mikäli et sulje ulkoista äänilähdettä, se pysyy aktiivisena taustalla. Tutustu ulkoisen äänilähteen käyttöön laitteen valmistajan antamista käyttöohjeista. AUX-liittimeen sopii tavallinen 3,5 mm liitin. Käytä sovitinta, jos laitteessa ei tätä liitintä ole. ipod Kun liität MDI-liittimeen ipodin, näyttöön avautuu ipodin valikko (soittolistat, albumit, artistit, kappaleet jne.). Ulkoisen äänilähteen äänenvoimakkuuden säätäminen Voit säätää ulkoisen äänilähteen äänenvoimakkuutta radion äänenvoimakkuuden säätimillä. Liitetystä äänilähteestä riippuen voit muuttaa ulkoisen äänilähteen äänen ulostulon voimakkutta. Voit myös säätää ulkoisen äänilähteen sisäänmenotasoa äänenvoimakkuuden sovittamiseksi muihin äänilähteisiin. Sovitin Tarvitset sovittimen äänilähteen liittämiseksi MDI-tulon kautta. Voit ostaa Škoda-lisävarustevalikoimasta sovittimen USB-laitteiden, mini-usb-lähdön tai ipodin liittämistä varten. Käytettävät liitännät Vain USB 2.0 -laitteita voi liittää. Laitteen tiedostojärjestelmän FAT (File Allocation Table) tulee olla FAT16 (< 2 GB) tai FAT32 (> 2 GB). Jos liitettävässä laitteessa on paljon dataa sisältävä kiintolevy (HDD), saattaa musiikkitiedostojen sisällysluettelon lukeminen kestää kauan. Jos laitteen kansiorakenne on monimutkainen, saattaa musiikkitiedostojen sisällysluettelon lukeminen kestää kauan. Liitettävän laitteen kansiorakenteessa ei saisi olla enempää kuin kahdeksan kansiota sisäkkäin. Yhdessä kansiossa tulisi olla enintään tiedostoa. Laitteen liittämiseksi ei saa käyttää USB-jatkojohtoa eikä USB-jakajaa (HUB). HUOMIO! Älä laita ulkoista äänilähdettä kojelaudan päälle. Se saattaa äkillisen ajoliikkeen vuoksi sinkoutua matkustamoon ja vahingoittaa matkustajia. Älä missään tapauksessa laita ulkoista äänilähdettä turvatyynyjen lähelle. Turvatyynyn lauetessa se saattaa sinkoutua matkustamoon ja vahingoittaa matkustajia. Ajon aikana ulkoista äänilähdettä ei saa pitää kädessä eikä polvella. Se saattaa äkillisen ajoliikkeen vuoksi sinkoutua matkustamoon ja vahingoittaa matkustajia. Ulkoisen äänilähteen liitosjohdon on kuljettava siten, ettei se estä ajoliikkeitä. Varoitus! AUX-liitintä saa käyttää vain äänilähdettä varten! Ohje Kyynärnojan alla olevan tavaralokeron AUX-liitin, mikäli autossasi sellainen on, ei ole käytössä Amundsen-navigaattorin yhteydessä. Käytä navigaattorissa olevaa AUXliitintä. Äänentoistossa saattaa olla häiriöitä, jos AUX-liittimeen on liitetty ulkoinen äänilähde, joka saa käyttöjännitteen adapterin kautta. Äänentoisto (audiosignaalin laatu) riippuu käytetyn adapterin laadusta. Auton kaiuttimet on suunniteltu radio-navigaattorin ulostuloteholle 4x20 W. Soundsystem*-varustelussa kaiuttimien ulostuloteho on 4x40 W + 6x20 W.

24 22 Aluevalintanäppäin NAV Aluevalintanäppäin NAV Yleistä Navigointijärjestelmän käyttöön liittyvät turvallisuusohjeet Laite laskee reitin joka kerta uudelleen, jos et noudata ajo-opastusta tai poikkeat reitiltä. Laskenta kestää muutaman sekunnin. Vasta tämän jälkeen laite opastaa jälleen. Puutteelliset navigointitiedot Navigointilaite ei voi ottaa vastaan GPS-satelliitin lähettämää dataa, kun ajat tiheän lehvästön alla tai autohallissa, alikulkutunnelissa tai maantietunnelissa. Navigaattori suunnistaa silloin vain ajoneuvon antureiden avulla. Navigaattori yrittää johtaa auton kohteeseen, vaikka navigointi-cd on jollain alueella puutteellinen tai alueen tiedot puuttuvat kokonaan. Huomaa, että ajo-ohjeet saattavat silloin olla virheelliset. Esimerkiksi yksisuuntaiset kadut tai teiden luokittelu (moottoritiet, maantiet) saattaa puuttua kokonaan tai olla epätäydellinen. HUOMIO! Keskity ensisijaisesti auton ajamiseen. Tarkkaavaisuutesi herpaantuminen aiheuttaa onnettomuusvaaran. Navigaattorin säätö ja käyttö eivät saa johtaa huomiotasi pois liikenteestä. Säädä navigaattoria vain silloin, kun tieolot, keli ja muu liikenne sen sallivat. Säädä äänenvoimakkuus niin, että voit kuulla hälytysajoneuvojen sireenin (poliisi-, sairaankuljetus- ja paloautot). HUOMIO! Noudata liikennesääntöjä navigaattorin suosituksista huolimatta. Ajo-ohjeet saattavat poiketa todellisesta tilanteesta esim. tietyömaiden tai vanhentuneen navigointidatan vuoksi. Aja silloin todellisen tilanteen mukaan äläkä noudata navigaattorin ajo-ohjeita. Liikennemerkit ja -säännöt ovat aina etusijalla navigaattorin ajo-ohjeisiin nähden. Myös silloin, kun navigointilevylle on tallennettu yksisuuntaiset tiet, kävelykadut jne., liikenteen ohjaus on jatkuvien muutosten alainen. Navigaattori ei huomioi liikennevaloja, pysähtymisestä ja etuajo-oikeudesta ilmoittavia liikennemerkkejä, pysäköinti- ja pysähtymiskieltoja, tien kavennuksia eikä nopeusrajoituksia. Sovita ajonopeutesi tien, kelin ja liikenneolojen mukaan. Navigaattorin käyttö ei saa johtaa siihen, että ajat esim. sumussa liian suurella tilannenopeudella onnettomuusvaara! Yleistä HUOMIO! Jatkuu Ajo-opastuksen aikana voit kuunnella radiota tai CD-levyä. Osoitetta (kaupunki, katu) syötettäessä saat käyttöön vain sellaisia kirjaimia tai symboleita, joiden avulla mielekäs nimi on mahdollinen. Näet luettelon mahdollisista nimistä. Muista kaksiosaisen paikannimen välilyönti, esim. Bad Düben. Kun poistut reitiltä tai et noudata ajo-ohjetta, navigaattori laskee reitin uudestaan. Laskenta kestää muutamia sekunteja. Voit toistaa viimeisimmän puheohjeen painamalla näppäintä tai valikkonuppia A10. Voit muuttaa äänenvoimakkuutta ajo-opastuksen kuuntelun aikana. Antenni ei tavoita GPS-sateliittia tunnelissa eikä parkkihallissa. Navigaattori suunnistaa silloin pyörän anturien avulla. Ohje Kaikki kohteet (valtion-, paikkakunnan-, kadun-, erityiskohteen nimi) tulee antaa ainoastaan maakohtaisia (tai erityiskohteiden osalta kielikohtaisia) erityismerkkejä käyttäen.

25 Aluevalintanäppäin NAV 23 Navigointitiedot, navigointi-cd ja muistikortti Navigointi-CD:n asettaminen soittimeen Työnnä CD-levy asemaan tekstipuoli ylöspäin, kunnes laite vetää levyn sisään. Poista navigointi-cd painamalla näppäintä. Navigointitietojen päivittäminen Jos navigointi-cd:n ja SD-kortin tiedot eivät ole samat, saat näkyviin ilmoituksen. Siirrä painiketta Install (asenna) napauttamalla navigointi-cd:lle tallennetut tiedot SD-kortilla olleiden tietojen päälle. Navigointi-CD:n tietojen tallentaminen muistikortille Työnnä CD-levy asemaan tekstipuoli ylöspäin, kunnes laite vetää levyn sisään. Työnnä muistikortti asemaan A12. Paina aluevalintanäppäintä NAV ja päävalikossa navigointi paina aluevalintanäppäintä SETUP. Valitse valikkonupilla A10 painike Navigation data basis (navigointitietokanta). Paina sen jälkeen painiketta Install data (asenna tiedot) ja Start (aloita). Navigointidata voi olla tallennettuna joko CD:llä tai SD-kortilla. Jos radio-navigaattorissa on SD-kortti, jossa on saman maan tiedot kuin CD:llä (CD:n tiedot ovat kuitenkin uudempi versio), kysytään CD.n asettamisen jälkeen, kirjoitetaanko uudemman version tiedot vanhojen päälle vai käytetäänkö navigointitietoja suoraan levyltä. Jos laitteeseen asetetaan SD-kortti, jossa on joidenkin muiden maiden tietoja kuin CDlevyllä olevien, kysytään, lisätäänkö CD:n tiedot SD-kortille vai käytetäänkö ainoastaan CD:n tietoja. Voit kopioida SD-kortille usean navigointi-cd:n tiedot. Navigointijärjestelmä yhdistää automaattisesti SD-kortin navigointitiedot. Tämän vuoksi suositamme käyttämään SDkorttia, jolla on riittävästi muistia. Länsi-Euroopan navigointidatan kopioimiseen tarvitaan muistia noin 4 G. Navigointi-CD:n aineiston tilapäinen käyttäminen Jos ajat vain tilapäisesti alueella, jonka tiedot eivät ole SD-kortilla, laita navigointi-cd asemaan alueen läpi ajamisen ajaksi. Navigointiaineiston ajantasaisuus ja uusi navigointi-cd Liikenneolot muuttuvat jatkuvasti (esim. uudet tiet, kadunnimien ja talonumeroiden muutokset). Navigointi-CD:llä on valtava määrä tietoa, mikä jonkin ajan kuluttua ei enää olekaan ajan tasalla. Silloin saattaa ajo-opastus johtaa harhaan. Siksi navigaattorin tiedot pitäisi aika ajoin päivittää ajantasaisella navigointi-cd:llä. Muut painikkeet Seuraavat painikkeet ovat aktiivisina vain, jos laitteessa on navigointi-cd ja muistikortilla on navigointitiedot. Show CD data information (näytä navigointi-cd:n tiedot) - näyttää navigointi-cd:n tiedot (CD:n sisältämän alueen ja versionumeron); Show SD data information (näytä SD-kortin tiedot) - näyttää tallennetun navigointidatan tiedot ja tiedoston koon; Delete SD navigation data (poista SD-kortin navigointidata) - avaa valikon, jossa voit poistaa navigointidatan muistikortilta; Install data (asenna tiedot) - aktivoi navigointitietojen tallentamisen CD:ltä muistikortille. Ohje CD:n kopioiminen saattaa kestää jopa tunnin. Kopioinnin aikana navigaattorin toimintoja (opastus kohteeseen, karttanäkymä) ei voi käyttää. TMC (liikennetiedotteet) -toimintoa sekä SD-kortin mp3-toistoa ei voi käyttää. Radio ja Media -valikoissa kopioinnin aikana ylhäällä vasemmalla näytetään symboli SD-kortti. Älä ota SD-korttia pois laitteesta, kun kopioit tiedostoja navigointi-cd:ltä.

26 24 Aluevalintanäppäin NAV Navigointi-päävalikko Point of interest (erityiskohteet) - avaa ikkunan erityiskohteiden hakemista varten. Voit antaa hakualueeksi olinpaikan Here (tässä) tai haluamasi paikkakunnan Town (paikkakunta). Home add. (kotiosoite) - aloittaa opastuksen kohteeseen, joka on tallennettu kotiosoitteena. Kohteen antaminen Kuva 11 Navigointi-päävalikko Kohteen osoitteen valitseminen Napauta päävalikossa navigointi painiketta Address (osoite). Kohteen osoitteen valitseminen Avaa peräjälkeen kentät (maa, paikkakunta, katu, talon numero) kohteen osoitteen valitsemiseksi. Valitse kohteen osoite aina tässä järjestyksessä: ensin maa, kaupunki jne. Kun ajo-opastusta varten on riittävästi tietoa, painike Finish on aktiivisena. Kuva 12 Karttanäyttö Paina näppäintä NAV. Näytetään viimeksi navigointitilassa avattu valikko. Jos navigointi-päävalikko ei ole näkyvissä, paina vielä kerran aluevalintanäppäintä NAV. Navigointi-päävalikon painikkeet Address (osoite) - syöttöikkunassa annetaan kohteen osoite. Destin. memory (kohdemuisti) - tallennettujen kohteiden haku. Last destinations (äskeiset kohteet) - äskeisten kohteiden haku. Petrol station (huoltoasema) - lähellä olevien huoltoasemien luettelon avaaminen. Car park (pysäköintialue) - lähellä olevien pysäköintialueiden luettelon avaaminen. Tallennetun kohteen valitseminen Ajo-opastuksen aloittaminen tallennettuun kotiosoitteeseen. Napauta päävalikossa navigointi painiketta Home addr. Jos kotiosoite on jo tallennettu, laite vaihtaa karttanäkymään. Ohjaus kohteeseen alkaa automaattisesti. Opastuksen aloittaminen tallennettuun kohteeseen Napauta päävalikossa navigointi painiketta Destin. Memory (kohdemuisti) tai Last destinations (äskeiset kohteet). Näytetään käsin tallennettujen kohteiden tai äskeisten kohteiden luettelo. Huoltoaseman tai pysäköintialueen valitseminen Napauta päävalikossa navigointi painiketta Petrol station (huoltoasema) tai Car park (pysäköintialue). Näytetään lähellä sijaitsevien huoltoasemien tai pysäköintialueiden luettelo.
