1 Kaivosturvallisuus Kemin kaivoksen näkökulmasta Outokumpu Chrome Oy Ferrokromiliiketoiminta Kemin Kaivos Pekka Ylijoutsijärvi

2 Sisältö 1. Kemin Kaivos ja DeepMine projekti 2. Tavoitteellista turvallisuuden kehittämistä 3. Lainsäädäntö ja sen soveltamisvinkkejä Kemin kaivoksella 4. Altisteet 2/11/2019 2

3 Kemin kaivos 3

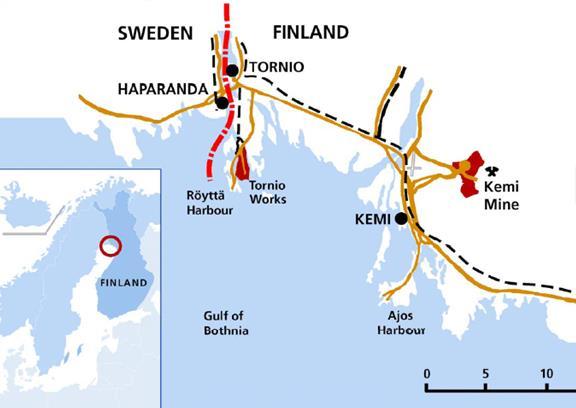

4 Outokumpu - Tornio Operations Integroitu ferrokromin ja ruostumattoman teräksen tuotantoketju Kromikaivoksen, ferrokromitehtaan ja terästehtaan sijainti Kemi-Tornion alueella Ferrokromituotannon avainluvut Tavoitekapasiteetti: tonnia. Oma henkilöstö: ~440 henkeä, josta kaivoksella ~210 henkeä. Kilpailuedut Integroitu, maailmanluokan toiminta Maailmanluokan kromiesiintymä EU:ssa Vakaa kustannustehokas sähkö Erinomainen asema kustannuskäyrällä Terästuotannon avainluvut Tavoitekapasiteetti: tonnia. Oma henkilöstö: ~2100 henkeä koko Kemi- Tornion alueella, josta kaivoksella ~210 henkeä

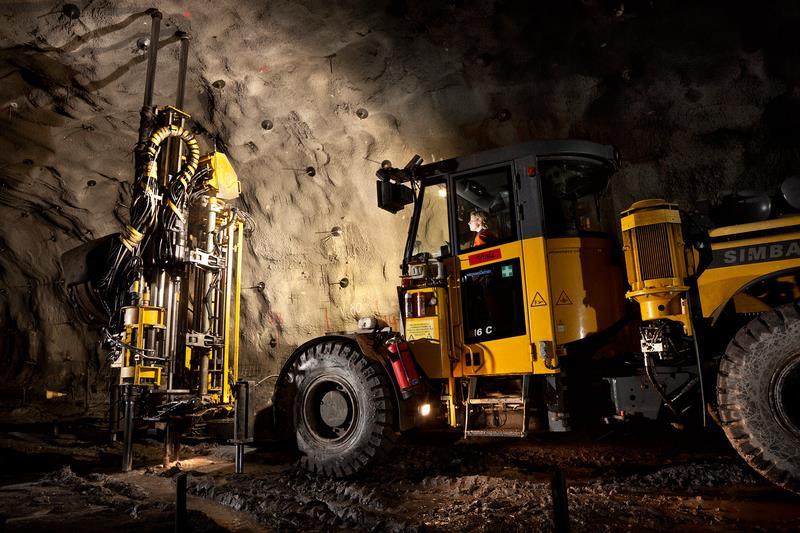

5 Kemin kaivos EU-alueen ainoa kromikaivos Malminkäsittelykapasiteetti on 2,7 miljoonaa tonnia vuodessa. o Kromimalmi louhitaan maanalaisesta kaivoksesta ja rikastetaan maanpinnan rikastamoilla. o Noin 0,85 Mt eli 850 kt hienorikastetta. o Noin 0,4 Mt eli 400 kt palarikastetta. Kaivoksella työskentelee noin 210 outokumpulaista. Lisäksi palvelutoimittajien työntekijöitä on yli /2018 5

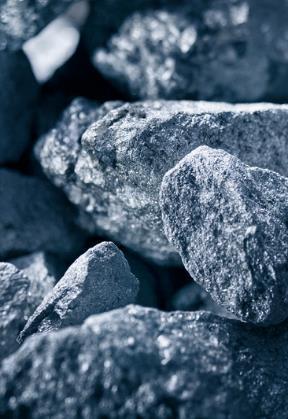

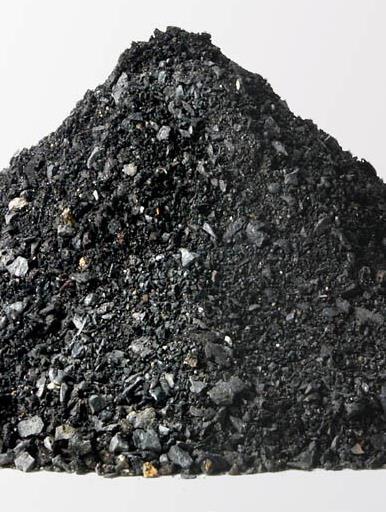

6 Ferrokromituotannon tuotteet - Kromi tekee teräksestä ruostumattoman Kemin kaivos Ferrokromitehdas Palarikaste 36,5% Cr 2 O 3 Raekoko mm Hienorikaste 44,5% Cr 2 O 3 Raekoko 0,2 mm Ferrokromituotteet mm, mm. Cr-pitoisuus % 0 10 mm fines. Crpitoisuus % Kuonatuotteet OKTO-eriste, OKTO-murske, OKTOa-murske, OKTO-KKA, OKTO-filleri

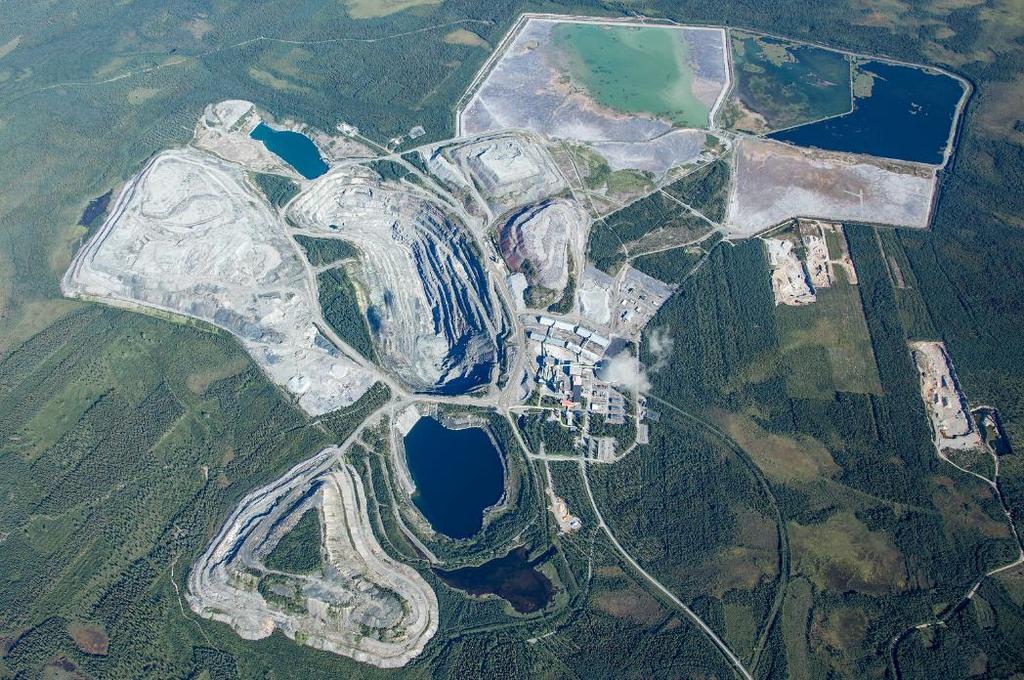

7 Kemin kaivoksen alue Kokonaisalue 9,16 km2 Tehdasalue Avolouhokset (4) Rikastushiekka-allas (1), selkeytysaltaat (2), maisemoituja altaita (4) =2,8 km2 Sivukivikasoja (3) ja X- malmikasa (1) =1,5 km2 Rikastushiekkaa 16 Mt, sivukiveä115 Mt

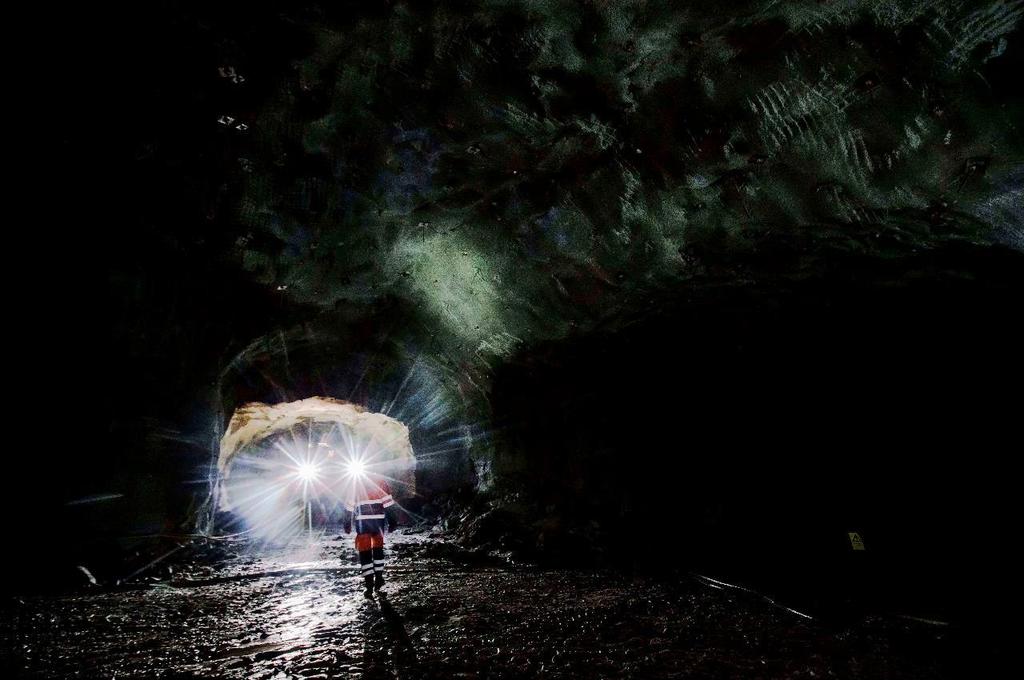

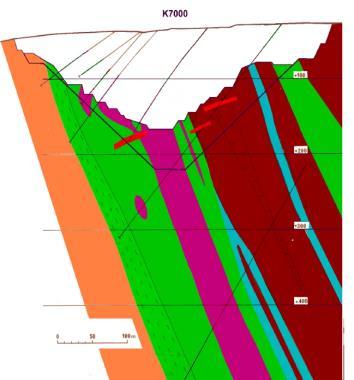

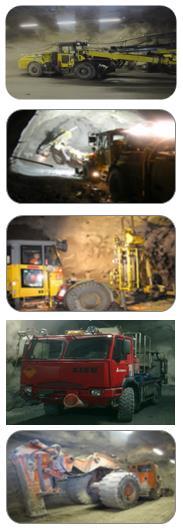

8 Kemin kaivos Louhintamenetelmä Peränajo Kromimalmi Vaijeripultitus Tuotantoporaus Panostus ja räjäytys Lastaus ja kuljetus Louhostäyttö

9 Kemin kaivos Luonnonmukainen rikastusmenetelmä Sivukivikappaleiden ja -partikkelien erottelu malmista ja kromiittikiteistä perustuu painovoiman hyväksikäyttöön. Erotusprosesseissa ei käytetä kemikaaleja. Vain sakeutinainetta käytetään vesien käsittelyssä. Oksidimalmi => käytännössä oksidisesta kiviaineksesta ei liukene mitään haitallisia aineita ympäristöön. Sivukiven ominaispaino on 2.7 t/m3 ja malmilla 3.45 t/m3. o o Raskasväliaine-erotusrummut palarikasteen tuotantoa varten. Spiraalierottimet hienorikasteen tuotantoa varten

10 DeepMine Kemi Mine 10

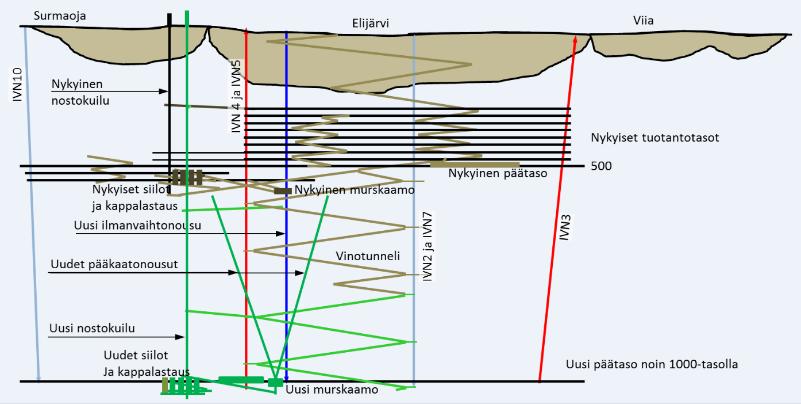

11 Suunnitelma syvän kaivoksen infrastruktuurille Uuden syvemmän kaivoksen yleinen infrastruktuuri koostuu Vino- ja yhteystunneleista. Tuuletusnousuista Nostokuilusta ja -tornista. Maanalaisesta kivenkäsittelylinjasta, siiloista ja kappalastaamosta. Päätason tiloista, huoltotiloista ja varastoalueista. Uusi nostokuilu rakennetaan maan pinnasta 1064-tasolle. Murskaamo ja malminkäsittely sijaitsevat 1000-tasolla. 500-tason yläpuolella kaivostoiminta jatkuu 2021 jälkeen enää pienemmällä alueella vuosikymmenen loppupuolelle. Nykyisen päätason tiloja tullaan silti hyödyntämään jatkossakin. Päätason henkilöstötilat tulevat olemaan lähellä nostokuilua helpon henkilökulun mahdollistamiseksi kaivokseen

12 Tavoitteellista turvallisuuden kehittämistä 13

13 Turvallisuus ensin kaikissa toiminnoissa Turvallisuusperiaatteemme Turvallisuus alkaa minusta. Turvallisuus ennen tonneja. Ei oikoteitä. Kerralla oikein. Kaikkien työtapaturmien (TRI) taajuustavoite 2019 on 4,5. Toteutuma vuonna 2018 oli 9,

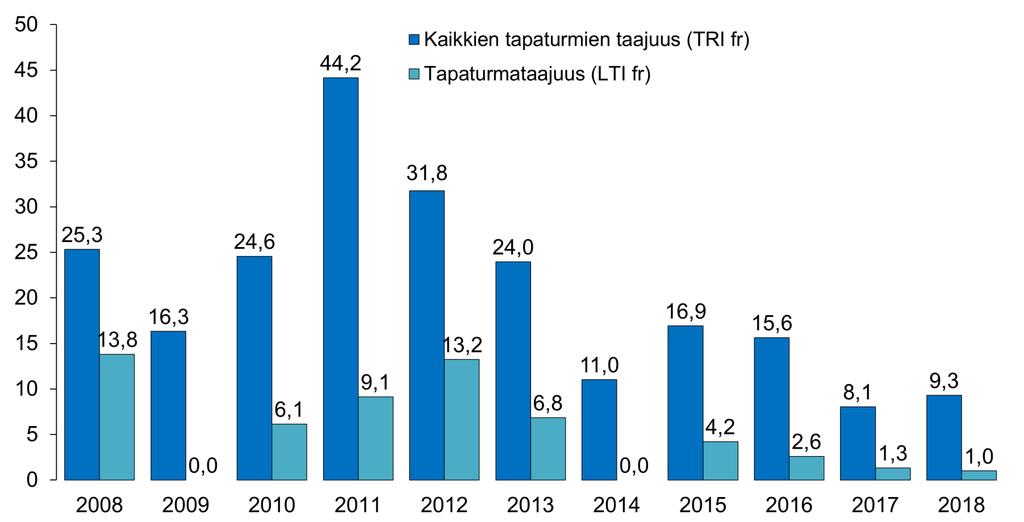

14 Tapaturmataajuudet kaivoksella Kemin kaivos 2018 TRI- ja LTI-taajuudet. Sisältäen kaikki omat ja ulkopuoliset työntekijät

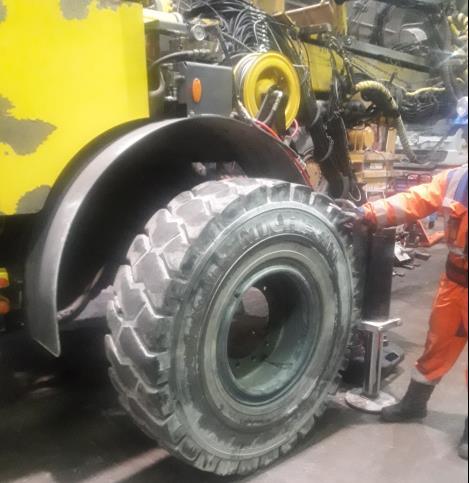

15 Vakavuus Korvaava työ (RWI) + RISKIANALYYSI X Likelihood + Tapahtuman päivä ja aika: klo. 12:00 Safety Flash päiväys: Paikka (osasto): Kaivos HP-350 Poissaolo päivät: Korvaavan työn pituus (pv): 42 Yhteyshenkilö: Marko Meriläinen marko.merilainen@outokumpu.com Ilmoitusnumero turvalokissa: T340 Mitä tapahtui? 350-tason huoltohallissa pultituskoneen (Boltec) rengasta irrottaessa suolaliuostäytteinen rengas (paino noin 500 kg) kaatui huoltotyötä suorittaneen henkilön jalkapöydän päälle. Rengasta oltiin irrottamassa, mutta sitä ei ollut tarkoitus kaataa. Mikä oli perussyy? Ei tunnistettu vaaratekijää riittävän hyvin. Henkilöt olivat sijoittuneet renkaan sivuille, mutta rengas kaatuessaan pyörähti sivulle eikä kaatunut suoraan. Väärä työmenetelmä sekä puutteellinen riskien arviointi ja ohjeistus. Työ tehtiin ilman kaatumisen estäviä työvälineitä. Välittömät toimenpiteet: Henkilö vietiin sairaalaan ja annettiin samalla kylmähoitoa. Korjaavat ja ennaltaehkäisevät toimenpiteet: Työtapa korjataan välittömästi siten, että vastaavassa tilanteessa renkaan kaatuminen on estetty. Ennen kuin työohje on voimassa kyseinen työ vaatii kirjallisen työluvan. Koskee sekä omaa henkilöstöä että urakoitsijoita. Kaivoskoneiden renkaiden käsittelystä laaditaan riskiarvio ja työohje. Ennalta ehkäisevänä toimenpiteenä urakoitsija käy systemaattisesti läpi työt missä käsitellään painavia kappaleita ja luetteloidaan työt haastattelemalla töitä tekeviä asentajia. Listan pohjalta laaditaan riskiarviot ja työohjeiden täydentäminen. Tiedotetaan tapahtuneesta turvallisuusvartissa. Suositukset muille osastoille Käydään läpi raskaiden kappaleiden käsittelyä (siirtäminen, nostaminen jne.) vaativat työtilanteet.

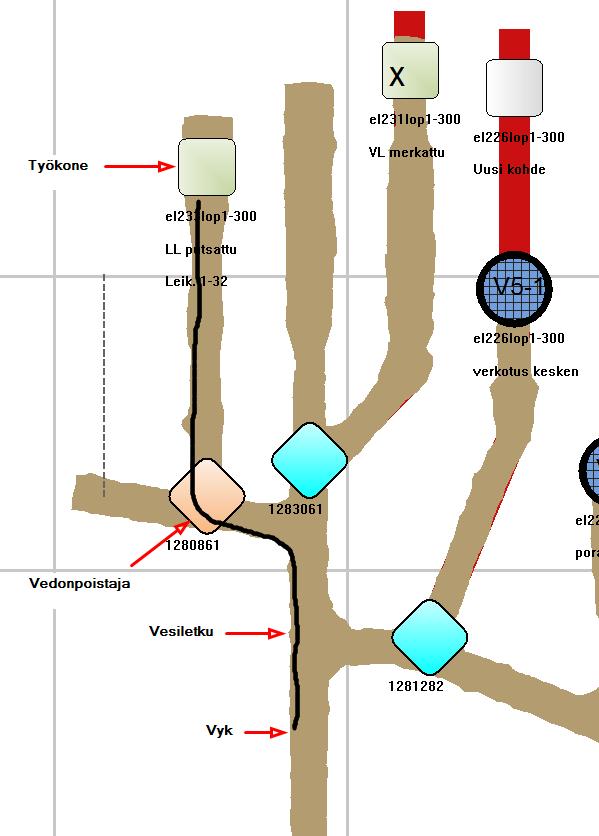

16 Vakavuus LTI - Poissaoloon johtanut tapaturma Mitä tapahtui? Henkilö oli ajamassa konetta työmaalle, kun huomasi seinään asennetun vedonpoistajan puristavan vesiletkun liitin. Vedonpoistajaa löysätessä pingottunut vesiletku irtosi kiinnityksestään, iskeytyi henkilön vasempaan jalkaan ja aiheutti voimakasta kipua polveen. + RISKI MATRIISI X + Todennäköisyys Tapahtuma-aika klo 07:59 Safety Flash päiväys: Paikka: Kaivos, el233lop1-300 Poissaolopäivät: yli 30 päivää Korvaavan työn päivät: - Ilmoitusnumero turvalokissa: T355 Oma henkilö vai urakoitsija: Oma henkilö Lisätietoja: marko.merilainen@outokumpu.com p Mikä oli perussyy? Puutteellinen riskinarvio ja työohje liittyen vedonpoistoon Varustelut liian kaukana työpisteestä. Vesiletkussa ei loppumisen ilmaisua, kuten sähkökaapelikelassa. Henkilö ei tunnistanut häntävesiletkun olevan kireällä ja siksi oli väärin sijoittunut. Ei tuumatuokiota. Välittömät toimenpiteet: Ylimääräisen turvallisuusvartin järjestäminen kaivoksen henkilöstölle urakoitsijat mukaan lukien. Korjaavat ja ennaltaehkäisevät toimenpiteet: Järjestetään erillinen palaveri missä mietitään varustelujen suunnittelua sekä ylläpitoa (maastossa ja kaivosvisualisoinnissa) kohteittain. Päivitetään vastuualueittain työohjeiden riskinarvioita ja työohjeita liittyen lisävedonpoistoon. Tavoitteena yhteiset toimintatavat ja vedonpoistotyypit. Selvitetään turmaan liittyvän koneen (Simba ME7C nro7) vesiletkun mitta verrattuna uuteen vesiletkuun. Selvitetään vesiletkujen kelausstopparin asennusta koneisiin. Määritetään tilanteet milloin vesiletku tulee mitata ja mihin mitta kirjataan. Turvavarttimateriaaliin lisätään säännöllinen tiedote VOIP-kuuluvuuden parantamisen etenemisestä (ilmoitetaan turvapuolelle, joka lisää sen materiaaliin) Laaditaan Safety flash ja lisätään se turvavarttimateriaaliin. Suositukset muille osastoille: Huomioidaan riskin arvioinneissa kaikki työvaiheet.

17 Kemin kaivos Turvallisuustavoitteet 2019 TRI-taajuus 4,5 Vuoden 2018 toteutuma kaivoksella oli 9,3. LTI-taajuus 1,6 Vuoden 2018 toteutuma oli kaivoksella oli 1,

18 Lainsäädäntö ja sen soveltamisvinkkejä Kemin kaivoksella 19

19 Lainsäädäntö Kaivoslaki 621/2011 ja Valtioneuvoston asetus kaivostoiminnasta 391/2012 Valtioneuvoston asetus kaivosturvallisuudesta 1571/2011 o o o o Kaivoksen suunnittelu, mitoitus ja rakentaminen Kaivoksen sisäinen pelastussuunnitelma ja henkilöstön kouluttaminen Onnettomuuksien ehkäisemiseen tähtäävät toimintaperiaatteet (turvallisuusjohtamisjärjestelmä) Kaivosturvallisuuden vastuuhenkilö Valvova viranomainen TUKES o Kaivostarkastus vuosittain Kaivosturvallisuussäädökset opas Kaivosturvallisuusopas 2/11/

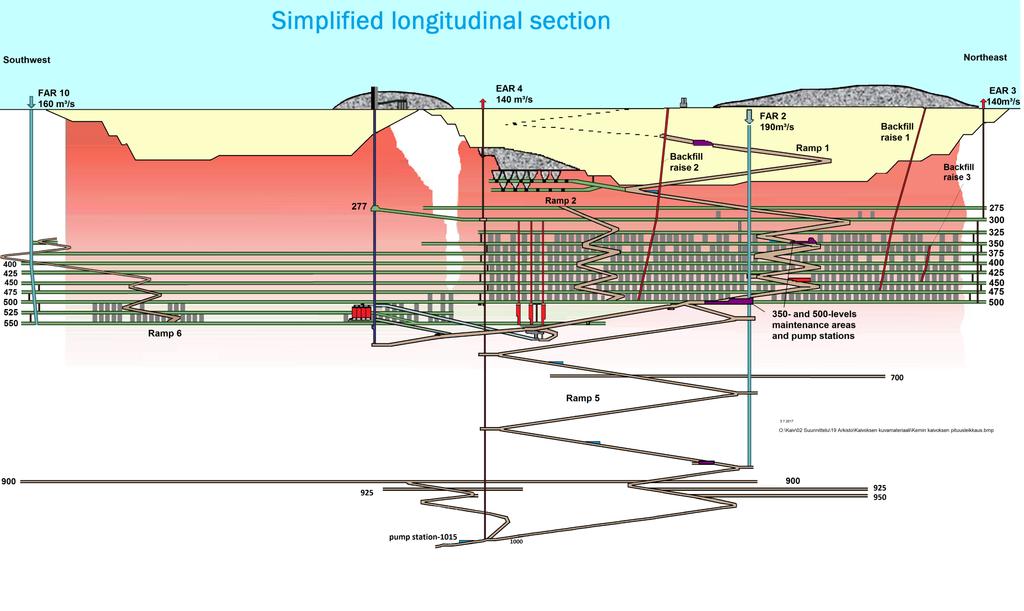

20 Nosto kuilu VT-1 VT-6 VPN VPN VPN VT

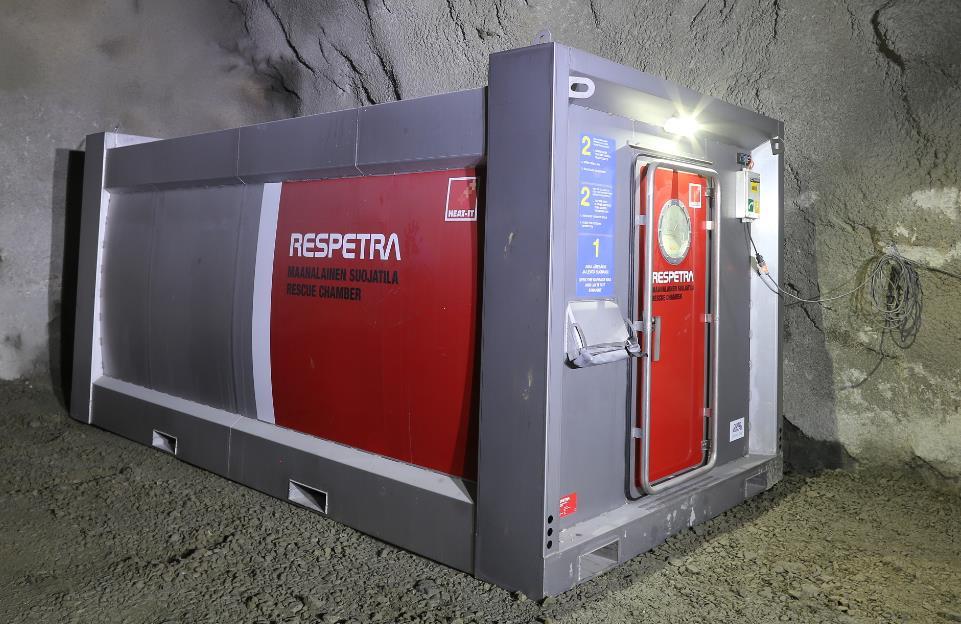

21 Kaivoksen suojapaikat Johtokeskus TOKE 3503 Tp2yhp1-275 tp2kup1-300 so29yhp1-525 Kap1yhp2-560 el20yhp1-700 so25yhp1-900 Mu1yhp Vt8kup El19yhp1-900 Tp1yhp1- Suojapaikkojen puh. no: HP HP Tp2yhp tp2kup so29yhp kap1yhp So25yhp El19yhp el20yhp Mu1yhp vt8kup

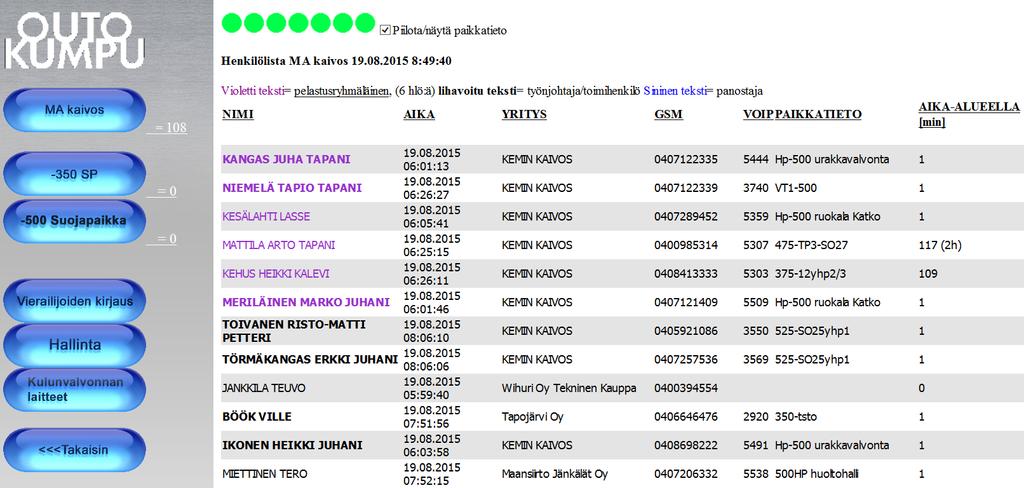

22 Maanalaisen kaivoksen kulun ja työskentelyn valvonta 2/11/

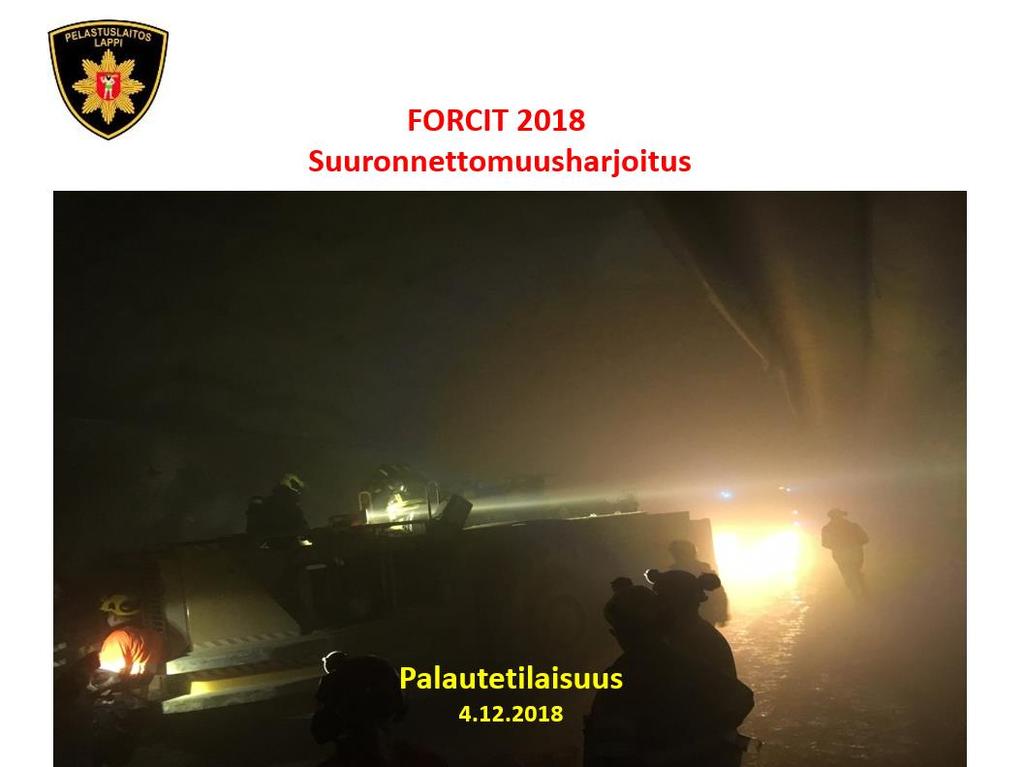

23 Pelastussuunnitelma ja onnettomuusharjoitukset 2/11/

24 Onnettomuuksien ehkäisemiseen tähtäävät toimintaperiaatteet (turvallisuusjohtamisjärjestelmä) a) Organisaatio ja henkilökunta: a) tehtävät ja vastuualueet, koulutustarpeen määrittäminen ja koulutuksen järjestäminen sekä henkilöstön että tuotantolaitoksessa työskentelevien alihankkijoiden henkilöstön osallistuminen; b) Onnettomuusvaarojen tunnistaminen ja arviointi c) Toimintojen ohjaus: a) kaivoksen ja sen laitteiden turvallista käyttöä ja kunnossapitoa koskevien menettelytapojen käyttöönotto ja ohjeiden antaminen; d) Muutosten hallinta e) Toimintaperiaatteiden (turvallisuusjohtamisjärjestelmän) toiminnan ja tulosten arviointi: f) Auditointi ja katselmus 2/11/

25 Riskien arviointi

26 Riskienarviointimallit Työtehtäväkohtainen riskien arviointi (TTA) suoritetaan yhdelle työtehtävälle kerrallaan, arvioiden työtehtävä vaihe vaiheelta. STM riskien arvioinnin yhteenvetolomake Kemiallisten riskien arviointi Riskien arviointi on aivoriihimenetelmä, jonka tavoitteena on: o o o työssä esiintyvien vaarojen tunnistaminen vaarojen aiheuttamien riskien suuruuden määrittäminen ja riskien merkityksen arvioiminen työntekijän turvallisuudelle ja terveydelle. Selvittämällä työpaikan vaaratekijät, arvioimalla riskit sekä suorittamalla tarvittavat ehkäisytoimenpiteet varmistetaan mahdollisimman turvallinen työnsuoritustapa ja työympäristö

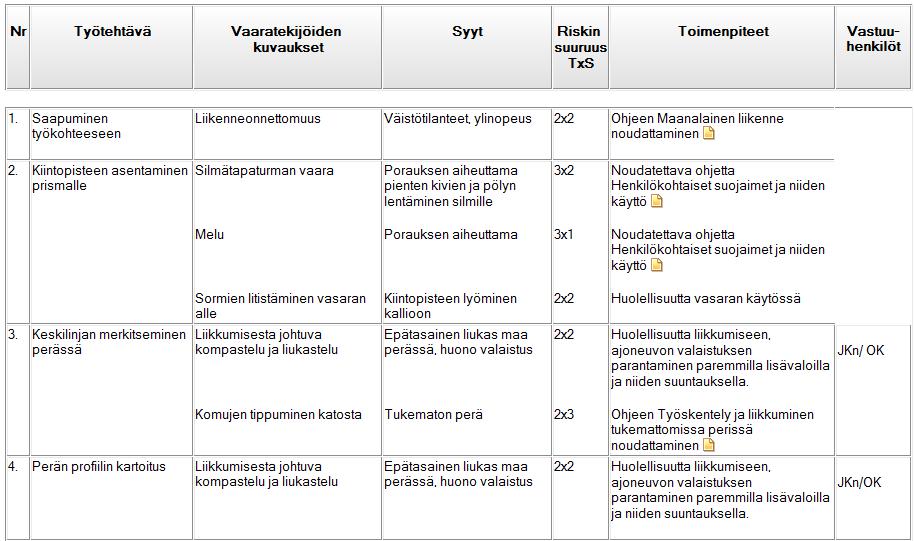

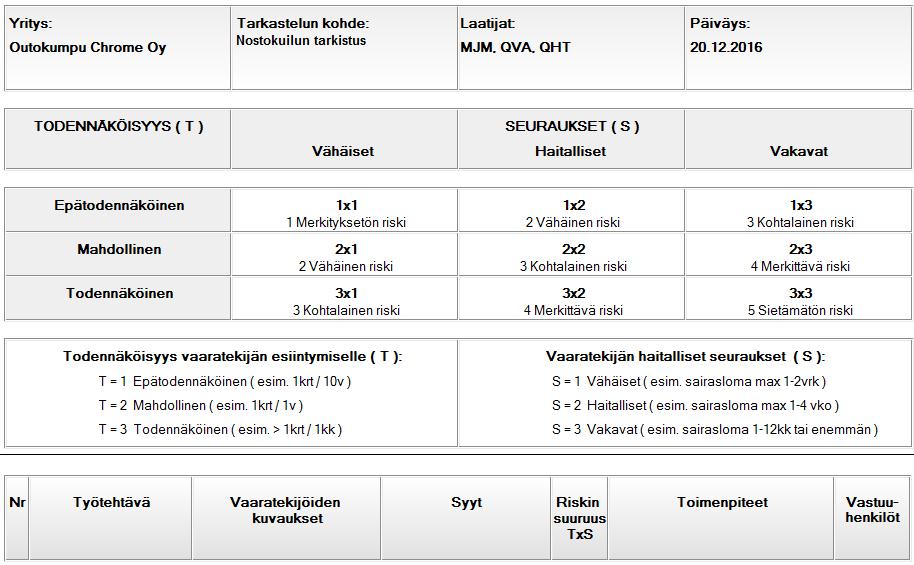

27 Työn turvallisuus analyysi -pohja 2/11/

28 Työn turvallisuus analyysi -pohja 2/11/

29 STM mallin mukainen yhteenvetolomake 2/11/

30 Kemiallisten riskien arviointi ALTISTEET ALTISTUMINEN JOHTOPÄÄTÖKSET Kemikaali tai muu työssä esiintyvä altiste KTT:n päiväys Altisteen vaaraominaisuudet (R/H-lausekkeet) Altisteen riski- miten, missä yhteydessä, Altistumisen kuvaus: kuka, luokka kuinka kauan, kuinka usein Toteutetut suojelutoimenpiteet ja seuranta Arvio altisteen aiheuttamasta terveysriskistä Jäännös riski Tarvittavat lisätoimenpiteet / vastuuhenkilöt Additive for cooling fluid (Struers) Aka-Cure R:20,36/37/38, H:312,314,317,412 C C Struers leikkurilla leikatessa leikkuunesteenä. Enintään kerran vuodessa n. 500 ml. Hieitä valmistettaessa "muoviaines". Muutamia grammoja ja todella harvoin. Suojavaatetus, suojalasit, suojakäsineet. Suojavaatetus, suojalasit, suojakäsineet. Hyvän ilmanpoisto tai hengityssuojain tarpeen mukaan. Altistuminen kemikaalin vaikutuksille on epätodennäköistä. Kemikaalin käyttö on satunnaista ja käyttömäärät ovat vähäisiä. Käytettäessä kemikaalia, käytetään asianmukaisia suojaimia. On oltava tietoinen, että keuhkopöhö (hengenahdistus) voi kehittyä vuorokauden aikana altistuksen jälkeen. Altistuminen kemikaalin vaikutuksille on epätodennäköistä. Kemikaalin käyttö on satunnaista ja käyttömäärät ovat vähäisiä. Käytettäessä kemikaalia, käytetään asianmukaisia suojaimia. C C Aka-Paste Aka-Resin H:315,317,319,341, 411 C C Hieitä kiillotettaessa, timanttipasta. Muutamia grammoja ja todella harvoin. Hieitä valmistettaessa " muoviaines". Muutamia grammoja ja todella harvoin. Suojavaatetus, suojalasit, suojakäsineet. Suojavaatetus, suojalasit, suojakäsineet. Hyvän ilmanpoisto tai hengityssuojain tarpeen mukaan. Altistuminen kemikaalin vaikutuksille on epätodennäköistä. Kemikaalin käyttö on satunnaista ja käyttömäärät ovat vähäisiä. Käytettäessä kemikaalia, käytetään asianmukaisia suojaimia. Sisältää orgaanisia liuottimia, jotka voivat vaikuttaa hermojärjestelmään. Oireita voivat olla: päänsärky, piippaus korvissa, kylmäherkkyys, keskittymisvaikeus, väsymys jne Toistuva ihoaltistus voi aiheuttaa ihon rasvakerroksen rikkoutumisen. Altistuminen kemikaalin vaikutuksille on epätodennäköistä. Kemikaalin käyttö on satunnaista ja käyttömäärät ovat vähäisiä. Käytettäessä kemikaalia, käytetään asianmukaisia suojaimia. C C 2/11/

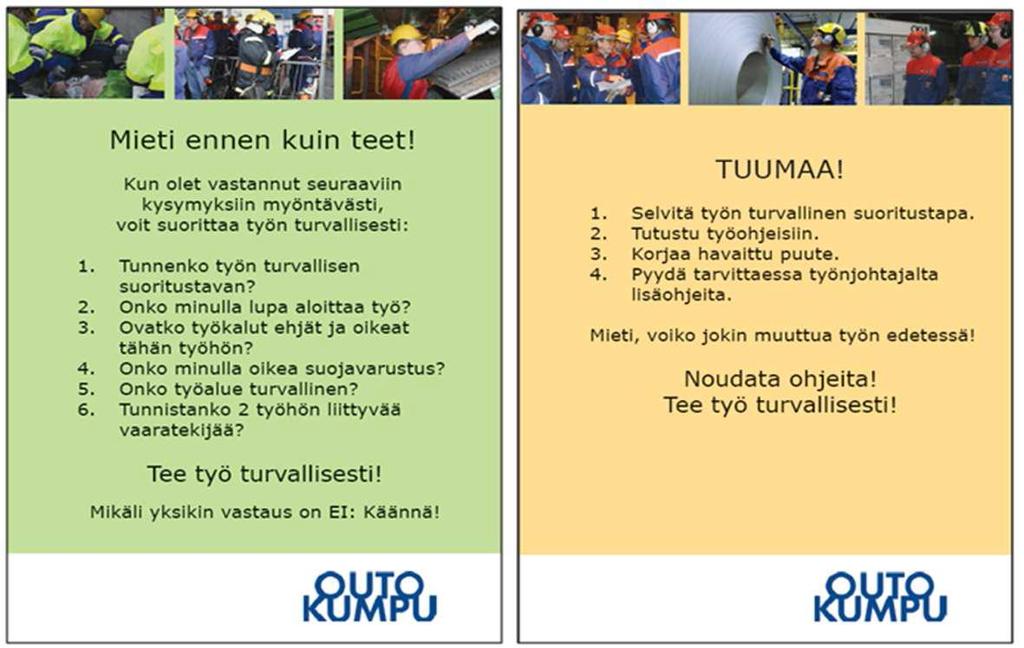

31 Turvallisuus ensin! Mieti miten työ tehdään turvallisesti ja mitä vaaroja työhön liittyy ennen töiden aloittamista ja kesken työnteon, jos työssä tapahtuu muutoksia. TURVALLISUUS LÄHTEE SINUSTA! o o Kaikessa toiminnassa tavoitteenamme on nolla tapaturmaa. Tämän tavoitteen saavuttamiseen voi vaikuttaa jokainen meistä omassa työssään ja omalla toiminnallaan. Tuumatuokio ennen työtehtävän aloittamista: Pysähdy ajattelemaan, havainnoi työkohdetta ja sen ympäristöä Ota huomioon myös, mitä muuta samalla alueella samaan aikaan tapahtuu Käy mielessäsi vaiheittain läpi se työ mitä aiot tehdä Tunnista mahdolliset riskit (työtehtävän ja sen sijaintipaikan aiheuttamat riskit sinulle, työtehtävän aiheuttamat riskit lähellä oleville jne.) Mieti, millä keinoilla riskit pystytään hallitsemaan Ole varma, että turvatoimet ovat riittävät, ennen kuin aloitat työt Työtilanteen muuttuessa pidä tuumatuokio uudestaan! 2/11/

32 Altisteet 2/11/

33 ASBESTI-INFO Kaivoksen turvatilaisuus HSEQ/Työsuojelu/Työhygienia Paula Jussheikki/Sakari Junttila Mittaushygieenikko/Työhygieenikko

34 Mitä asbesti on? Yleisnimike luonnossa esiintyville kuitumaisille silikaattimineraaleille: tremoliitti, krysotiili, krokidoliitti, aktinoliitti, amosiitti, antofylliitti ja erioniitti (Vna 798/2015) Oikea ihmeaine : sulamispiste C, kemiallisesti reagoimaton, tulenkestävä, eristävä Tremoliittia elektronimikroskooppikuvassa. Monituhatkertainen suurennos. 2/11/

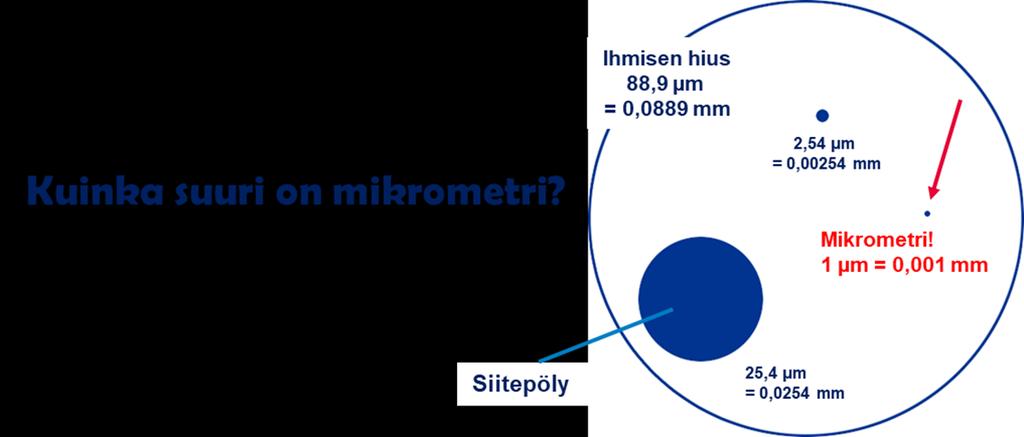

35 Mitä asbesti on? Asbestipitoisia materiaaleja käsiteltäessä ilmaan leviää pölyä, joka koostuu mikroskooppisen pienistä asbestikuiduista, joita ei voi havaita silmin. Kuinka suuri on mikrometri? Mikrometri (µm) on millimetrin tuhannesosa Kuitujen paksuus on yleensä 0,03 3 mikrometriä ja pituus jopa useita kymmeniä mikrometrejä. Kuidut pysyvät kauan ilmassa, liikkuvat ilmavirtausten mukana. 2/11/

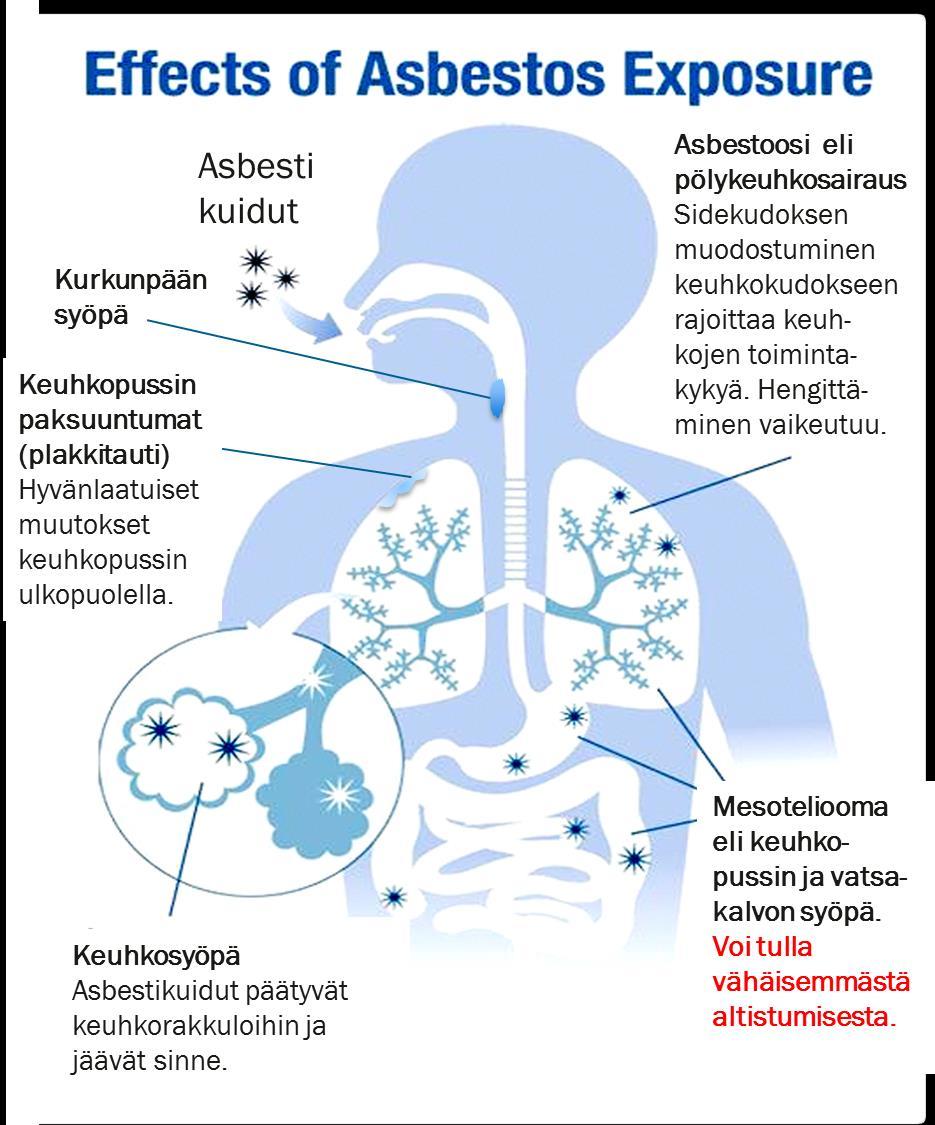

36 Miksi asbestille altistuminen on vaarallista? Asbestikuidut erittäin vaarallisia, eivät poistu elimistöstä. Suurin osa keuhkoihin joutuvista kuiduista jää sinne. Eivät ärsytä altistumisen aikana. Terveysvaikutukset ilmenevät yleensä n vuoden kuluttua altistumisen alkamisesta. Asbesti syöpävaarallinen -> ei turvallista altistumistasoa. Vähäinenkin altistuminen lisää sairastumisriskiä. Tupakointi lisää merkittävästi keuhkosyöpäriskiä: Asbesti 5x Tupakka ja asbesti 50x 2/11/

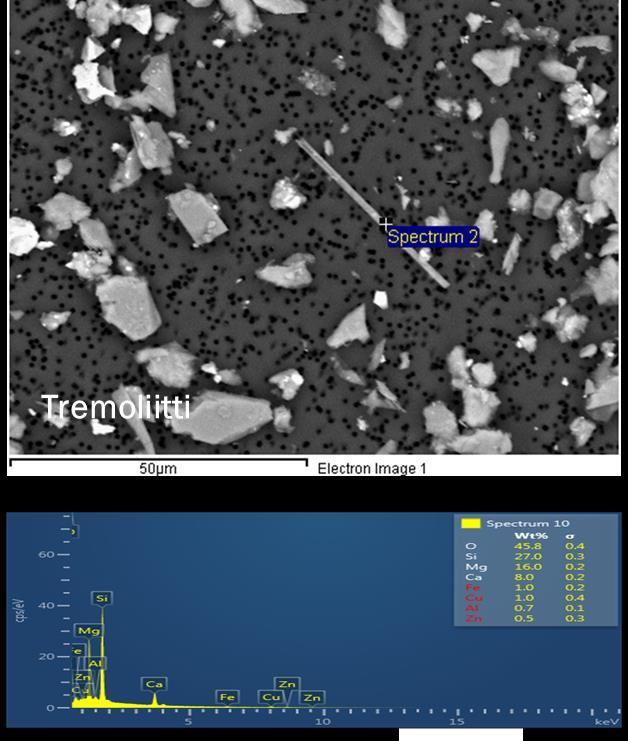

37 Miten altistuminen mitataan? Määritys elektronimikroskooppiröntgenanalysaattori-yhdistelmällä (SEM-EDS): tunnistus ja lukumäärä (SFS 3868) Altistumisen arvioinnissa huomioidaan asbestikuidut, joiden pituus vähintään 5 µm, läpimitta enintään 3 µm ja pituuden suhde läpimittaan 3:1 tai enemmän. Ei olemassa laitetta, jolla voi mitata suoraan ilmasta. Elektronimikroskooppikuva Kemin kaivoksen asbestista (tremoliitti) 2/11/

38 Miten altistumista vähennetään? (Vna 798/2015) Altistumisen tulee olla mahdollisimman vähäistä ja aina alle sitovan raja-arvon. 1. Rajoitetaan asbestipitoisen materiaalin määrää? 2. Rajoitetaan asbestipölylle altistuvien tai mahdollisesti altistuvien määrää o Altistumisalueen rajaaminen ja merkitseminen 3. Tekniset tai työtapoihin liittyvät toimenpiteet, joilla estetään tai vähennetään pölyn vapautumista tai leviämistä o Prosessitekniset muutokset, koteloinnit, kohdepoistot, osastoinnit, puhdistus-/sulkutilat, yleisilmanvaihdon tehostaminen (laimennus) o Vähemmän pölyävät työmenetelmät, käsittely vähemmän pölyäväksi? o Vaatteet, työvälineet jne. puhdistettava! Työvälineiden ym. pölyävää huoltoa ja kunnossapitoa varten oltava erilliset huoltotilat. 4. Jätteiden asianmukainen käsittely (vaarallinen jäte!) -> kerätään ja kuljetetaan käsittelyyn erillään muusta jätteestä tiiviisti suljettuna. 5. Työntekijöiden opastus ja koulutus 6. Henkilönsuojaimet (riskinarvioinnin perusteella) S T O P 2/11/

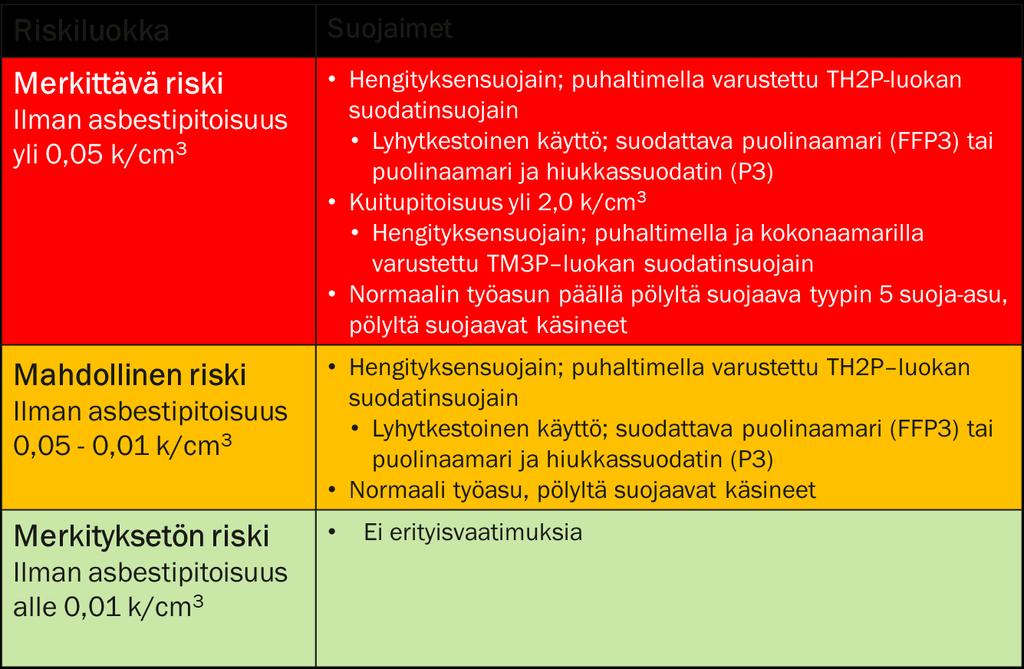

39 Henkilönsuojaus Huomioitava mahdollinen laskeutunut pöly esim. huolto- ja kunnossapitotöissä! 2/11/

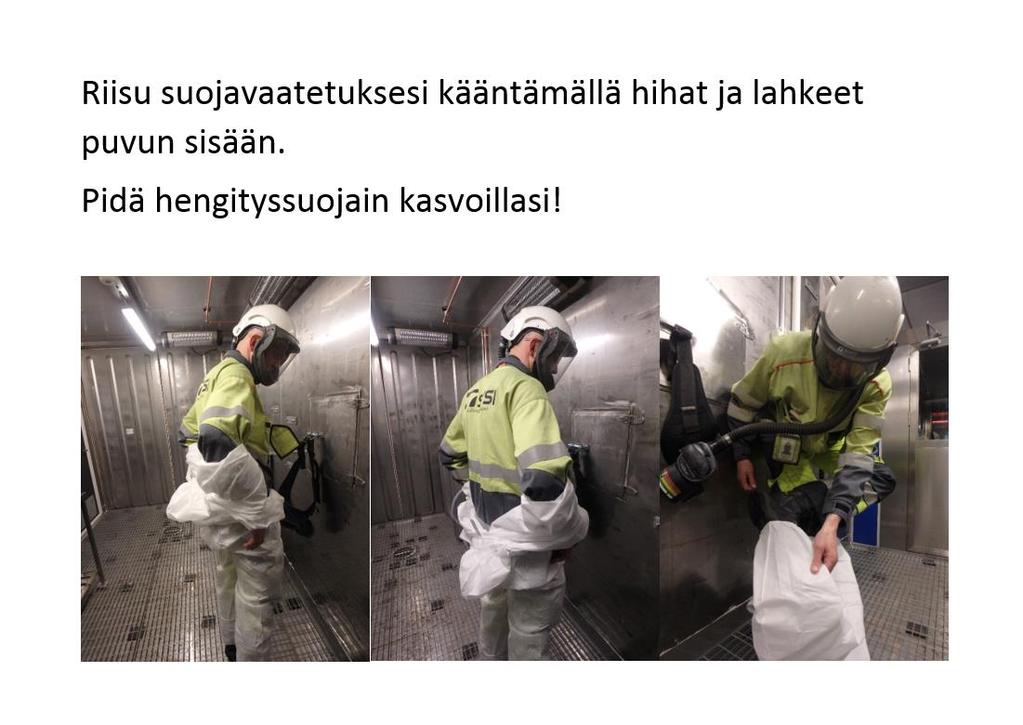

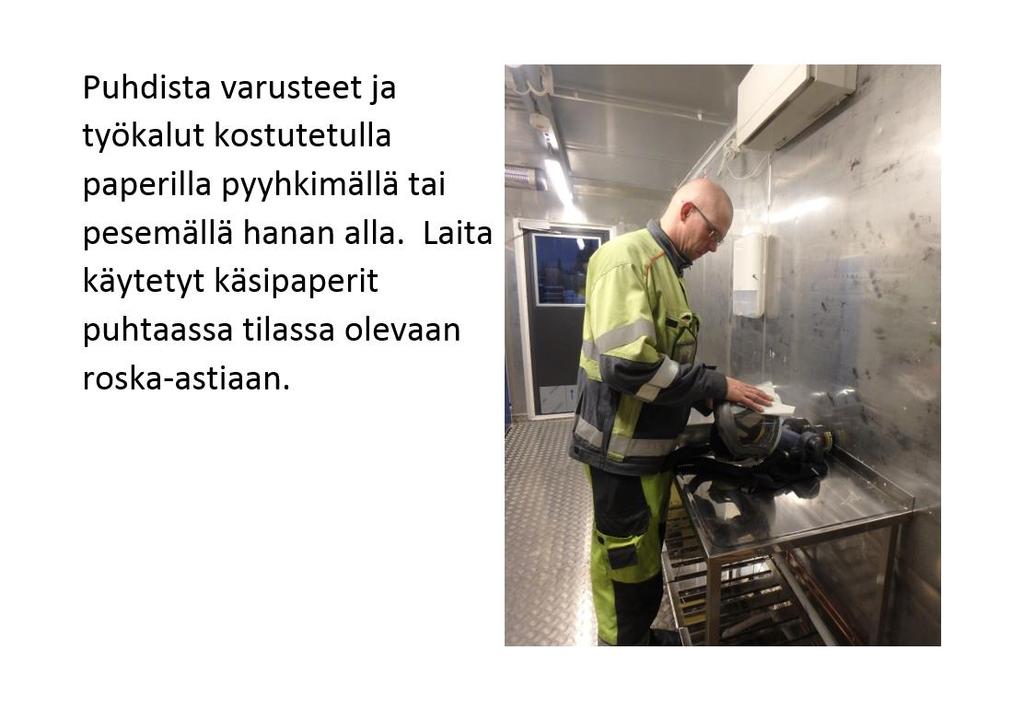

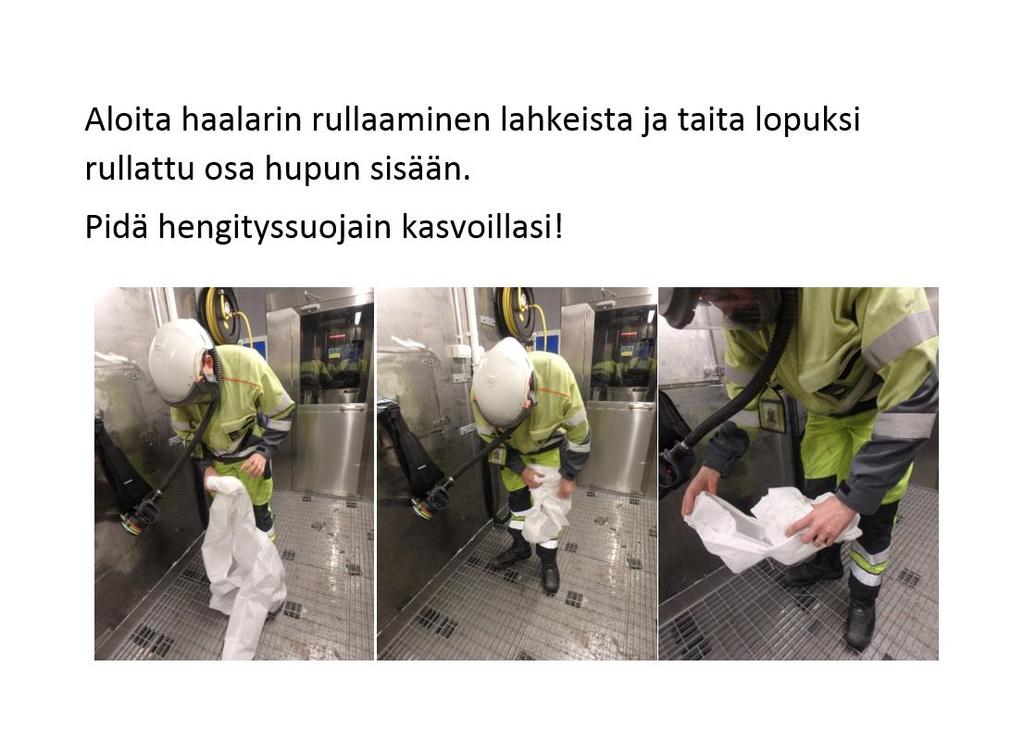

40 Henkilönsuojaus HENGITYKSENSUOJAIMESTA Tarkista kunto ja tiiveys aina ennen käyttöä (parta ja sänki heikentävät tiiveyttä) Käytä koko ajan kun olet asbestialueilla Käytä raskaissa/kuumissa töissä puhallinsuojainta Varmista puhallinyksikön akun keston riittävyys Eri valmistajien osia ei saa yhdistää toisiinsa Asianmukainen puhdistus ja säilytys Asbestialueelta poistuttaessa kuljettava aina puhdistus- /sulkutilojen kautta: 1. imuroidaan ja riisutaan kertakäyttöinen suoja-asu, imuroidaan työvaatteet ja kypärä sekä pestään turvakengät ja pyyhitään hengityksensuojain ulkopuolelta. Lopuksi pestään kädet. 2. riisutaan hengityksensuojain, pestään kasvot ja kädet. 3. pyyhitään kostealla hengityksensuojain sisältä ja laitetaan pesty puhdas suojain kuivumaan ja odottamaan seuraavaa käyttökertaa. Kaikki työasut puhdistettava tai vaihdettava ennen siirtymistä puhtaille alueille. Jokainen siivoaa jälkensä! ÄLÄ ALTISTA ITSEÄSI ÄLÄKÄ MUITA! 2/11/

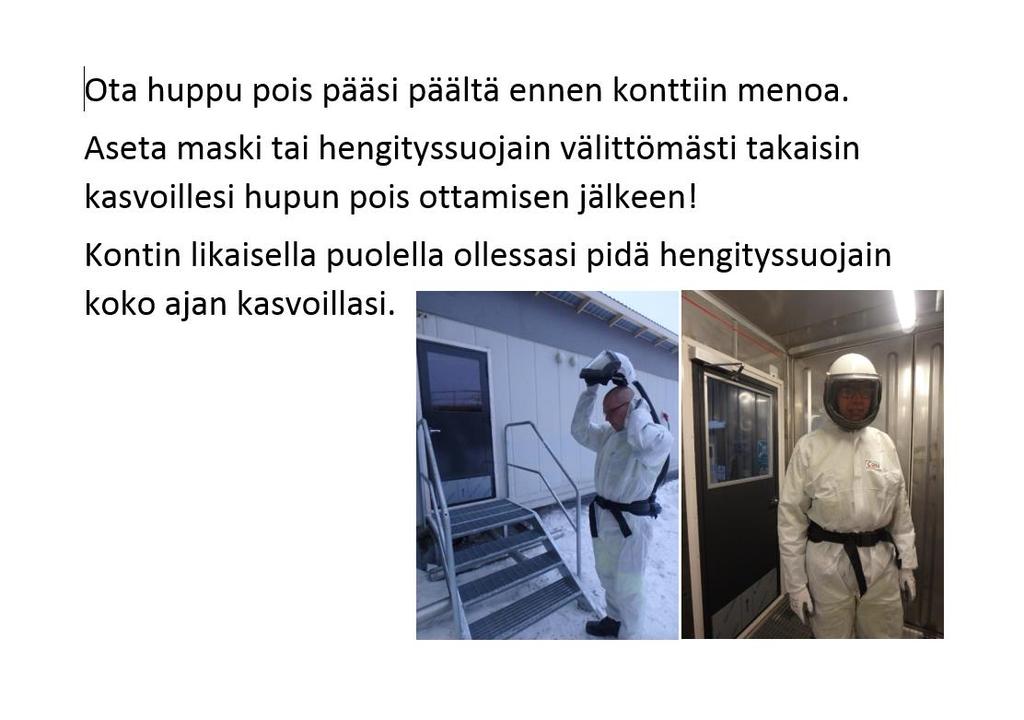

41 2/11/

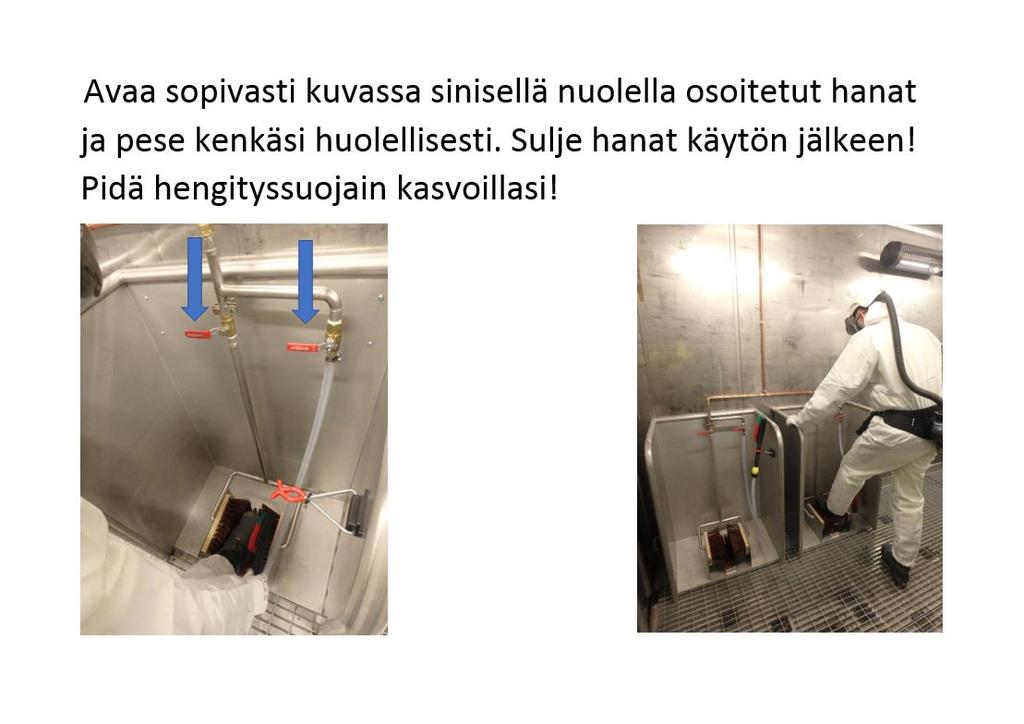

42 2/11/

43 2/11/

44 2/11/

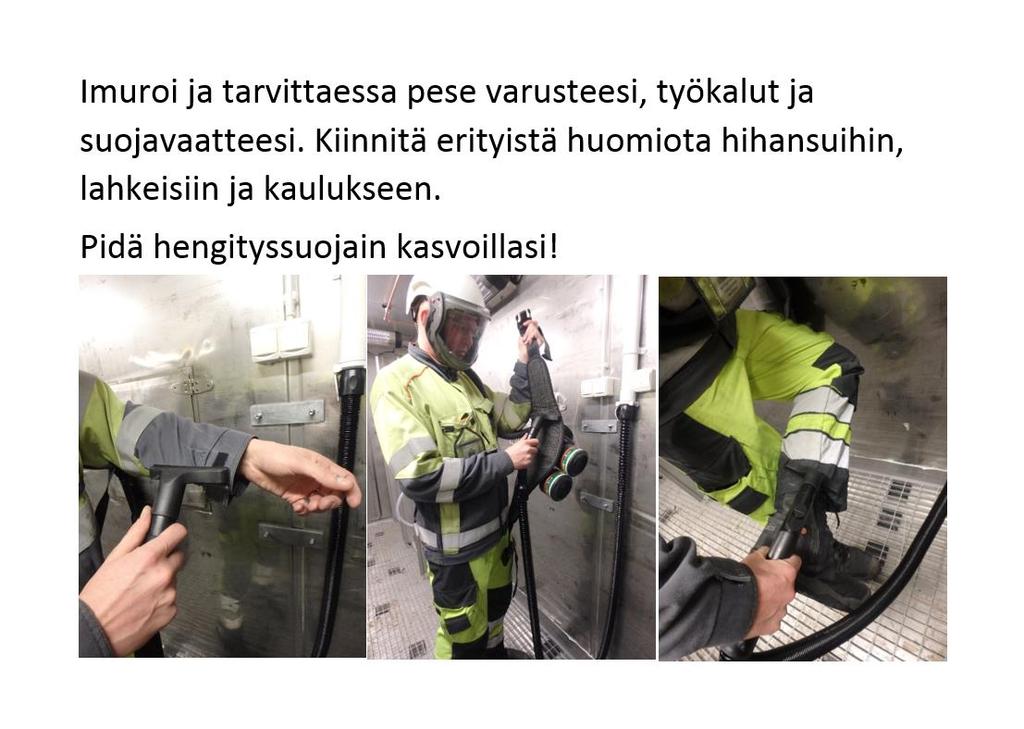

45 2/11/

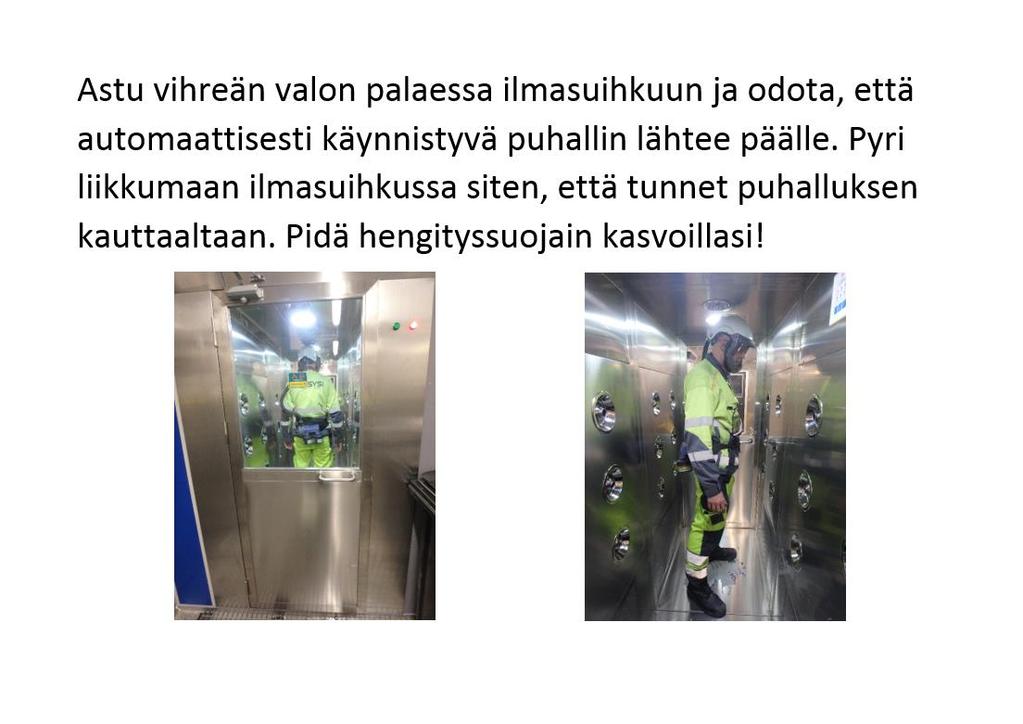

46 2/11/

47 2/11/
