Tarkka plasmakaari Plasmakaasurasia ja suojakaasurasia
|
|
- Mika Auvinen
- 8 vuotta sitten
- Katselukertoja:
Transkriptio
1 Tarkka plasmakaari Plasmakaasurasia ja suojakaasurasia Plasmakaasurasia Suojakaasurasia Käyttöohje (FI)

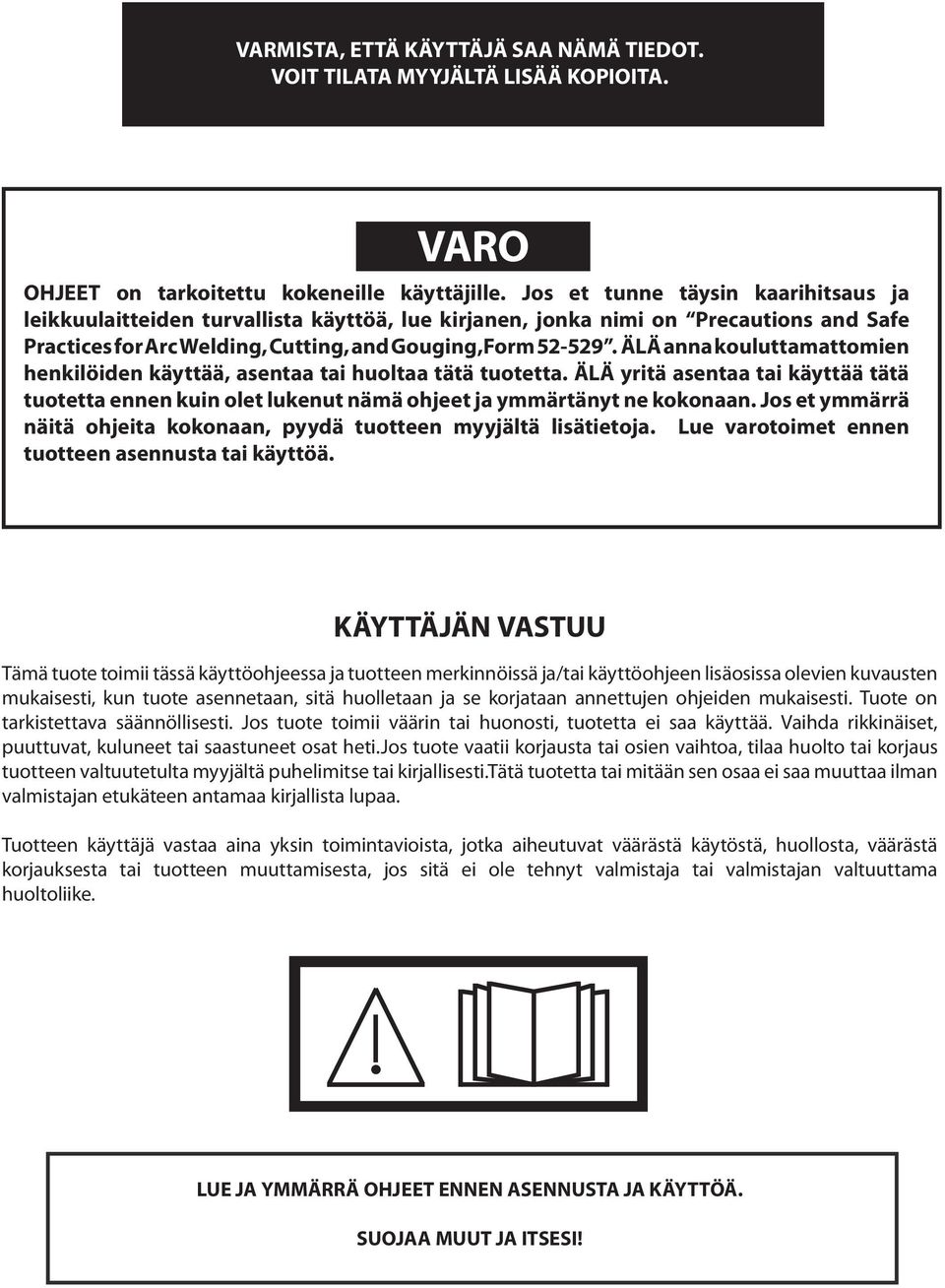

2 VARMISTA, ETTÄ KÄYTTÄJÄ SAA NÄMÄ TIEDOT. VOIT TILATA MYYJÄLTÄ LISÄÄ KOPIOITA. VARO OHJEET on tarkoitettu kokeneille käyttäjille. Jos et tunne täysin kaarihitsaus ja leikkuulaitteiden turvallista käyttöä, lue kirjanen, jonka nimi on Precautions and Safe Practices for Arc Welding, Cutting, and Gouging,Form ÄLÄ anna kouluttamattomien henkilöiden käyttää, asentaa tai huoltaa tätä tuotetta. ÄLÄ yritä asentaa tai käyttää tätä tuotetta ennen kuin olet lukenut nämä ohjeet ja ymmärtänyt ne kokonaan. Jos et ymmärrä näitä ohjeita kokonaan, pyydä tuotteen myyjältä lisätietoja. Lue varotoimet ennen tuotteen asennusta tai käyttöä. KÄYTTÄJÄN VASTUU Tämä tuote toimii tässä käyttöohjeessa ja tuotteen merkinnöissä ja/tai käyttöohjeen lisäosissa olevien kuvausten mukaisesti, kun tuote asennetaan, sitä huolletaan ja se korjataan annettujen ohjeiden mukaisesti. Tuote on tarkistettava säännöllisesti. Jos tuote toimii väärin tai huonosti, tuotetta ei saa käyttää. Vaihda rikkinäiset, puuttuvat, kuluneet tai saastuneet osat heti.jos tuote vaatii korjausta tai osien vaihtoa, tilaa huolto tai korjaus tuotteen valtuutetulta myyjältä puhelimitse tai kirjallisesti.tätä tuotetta tai mitään sen osaa ei saa muuttaa ilman valmistajan etukäteen antamaa kirjallista lupaa. Tuotteen käyttäjä vastaa aina yksin toimintavioista, jotka aiheutuvat väärästä käytöstä, huollosta, väärästä korjauksesta tai tuotteen muuttamisesta, jos sitä ei ole tehnyt valmistaja tai valmistajan valtuuttama huoltoliike. LUE JA YMMÄRRÄ OHJEET ENNEN ASENNUSTA JA KÄYTTÖÄ. SUOJAA MUUT JA ITSESI!
3 Sisällysluettelo Osa / Nimi Sivu 1.0 Turvatoimet kuvaus Järjestelmän esittely m3-plasmajärjestelmän kaasurasia, suojakaasurasia ja PT Järjestelmäkaasun vaatimukset Plasmakaasurasian vesivaatimukset Plasmakaasurasian sähkötekniset vaatimukset Suojakaasurasian sähkötekniset vaatimukset Järjestelmävarusteet Plasmakaasurasian mitat Suojakaasurasian mitat Plasmakaasurasian esittely Plasmakaasurasian asennus (näkymä alhaalta) Plasmakaasurasian kytkennät Plasmakaasurasian Nomex-eristeet Plasmakaasurasian kaasuliitokset Suojakaasurasian esittely Suojakaasurasian asennus (näkymä alhaalta) Suojakaasurasian liitokset Osien suhteiden lohkokaavio käyttö Plasmakaasurasian käyttö Plasmakaasurasian painemittarit Plasmakaasurasian painekytkimet Suojakaasurasian käyttö Suojakaasurasian ilmansäädin ilmaverhoa varten Suojakaasurasian takaiskuventtiilit
4 Sisällysluettelo 188
5 OSA 1 TURVATOIMET 1.0 Turvatoimet ESABin hitsaus- ja plasmaleikkuuvälineiden käyttäjät vastaavat viime kädessä siitä, että tuotteen käyttäjät tai tuotteen lähellä työskentelevät noudattavat turvatoimia. Turvatoimien on oltava tämäntyyppisten hitsaustai plasmaleikkuuvälineiden vaatimusten mukaisia. Seuraavat suositukset on otettava huomioon työpaikan normaalien säännösten lisäksi.kaiken työn saa tehdä vain koulutettu henkilöstö, joka tuntee hitsaus- tai plasmaleikkuuvälineiden toiminnan. Laitteiston väärä käyttötapa voi johtaa vaaratilanteisiin, jotka voivat puolestaan johtaa käyttäjän loukkaantumiseen ja laitteiston vaurioitumiseen. 1. Hitsaus- tai plasmaleikkuuvälineen käyttäjän on tunnettava: - laitteen toiminta - hätäpysäytysten sijainti - sen toiminta - turvallisuusohjeet - hitsaaminen ja/tai plasmaleikkaaminen. 2. Käyttäjän on varmistettava, että: - laitteen lähellä ei ole valtuuttamattomia henkilöitä käynnistyshetkellä. - kaikilla on suojat, kun kaari isketään. 3. Työpaikan on: - sovittava tarkoitukseen - oltava vedoton. 4. Henkilökohtaiset suojavarusteet: - Käytä aina suositeltuja henkilökohtaisia suojavarusteita, kuten suojalaseja, tulenkestäviä vaatteita ja turvakäsineitä. - Älä käytä löysiä asusteita, kuten huiveja, koruja, sormuksia jne., jotka voivat juuttua kiinni tai aiheuttaa palovammoja. 5. Yleiset varotoimenpiteet: - Varmista, että paluukaapeli on kytketty oikein. - Suurjännitelaitteita saa huoltaa vain asiantunteva sähkömies. - Asianmukaisten sammutusvälineiden on oltava selkeästi merkittyjä ja helposti saatavilla. - Laitteistoa ei saa voidella tai huoltaa käytön aikana. 189
6 OSA 1 TURVATOIMET VAROITUS HITSAAMINEN JA PLASMALEIKKAAMINEN VOI OLLA VAARALLISTA ITSELLESI JA MUILLE. NOUDATA TURVATOIMIA, KUN HITSAAT TAI LEIKKAAT. KYSY TYÖNANTAJAN TURVAOHJEITA, JOIDEN ON PERUSTUTTAVA VAARATIETOIHIN. SÄHKÖISKU voi tappaa. - Asenna ja maadoita hitsaus- tai plasmaleikkauslaite asianmukaisten standardien mukaan. - Älä kosketa jännitteisiä sähköosia tai elektrodeja paljaalla iholla, märillä hansikkailla tai märillä vaatteilla. - Eristä itsesi maadoituksesta ja työkappaleesta. - Varmista, että työasentosi on turvallinen. HÖYRYT JA KAASUT voivat olla vaarallisia terveydelle. - Pidä pää poissa höyryistä. - Poista höyryt ja kaasut hengitysalueelta ja työalueelta ilmanvaihdon tai kaaren imulaitteiston avulla. KAAREN SÄTEET voivat vaurioittaa silmiä ja aiheuttaa palovammoja. - Suojaa silmäsi ja kehosi. Käytä oikeaa hitsauksen/plasmaleikkuun suojusta ja suodatinlinssiä ja käytä suoja vaatetusta. - Suojaa sivulliset sopivilla suojuksilla tai verhoilla. PALOVAARA - Kipinät (roiskeet) voivat aiheuttaa tulipalon. Varmistu siitä, ettei lähellä ole herkästi syttyviä materiaaleja. MELU - Liiallinen melu voi vaurioittaa kuuloa. - Suojaa korvat. Käytä korvatulppia tai muita kuulonsuojaimia. - Varoita sivullisia vaarasta. TOIMINTAVIKA - Pyydä asiantuntija-apua toimintavian tapauksessa. LUE JA YMMÄRRÄ OHJEET ENNEN ASENNUSTA JA KÄYTTÖÄ. SUOJAA MUUT JA ITSESI! 190
7 Osa 2 KUVAUS 2.0 kuvaus 2.1 Järjestelmän esittely m3-plasmajärjestelmä on tehokas leikkuupaketti, joka on suunniteltu käytettäväksi vain ESAB CNC:n kanssa. Tämä edistyksellinen tekniikka integroi kaasun ja veden ohjauksen koneen CNC-osaan. Käyttämällä CNC-lähtöjen ohjaamaa elektronisten venttiilien järjestelmää tämä järjestelmä: vähentää dramaattisesti plasmapolttimen ohjaamiseen tarvittavan plasmakaasulaitteiston määrää. pienentää tyhjennysaikaa/nostaa osien läpimenotehoa. helpottaa käyttöä, koska kaasun ja veden virtausta voidaan ohjata ESAB CNC:n prosessiparametrinäy töstä. mahdollistaa ohjelmoidun/automatisoidun nesteen ja veden virtauksen säädön SDP-tiedostoilla (SchneidDatenPaket = leikkaustietopaketti, katso SDP-tiedostojen tarkat tiedot Vision-ohjauksen ja ohjelmoinnin oppaista. SDP-tiedostojen luontiin tarvittavat tiedot on annettu polttimen ohjekirjassa). SDP-tiedostoja voidaan kutsua myös TDF-tiedostoiksi (Technology Data Files). mahdollistaa käytön PT-36-leikkuupolttimen kanssa. Plasmakaasurasia Suojakaasurasia 2.2 m3-plasmajärjestelmän kaasurasia, suojakaasurasia ja PT-36 M3-leikkuujärjestelmän kokoamiseen vaaditaan monia eri osia. Katso osasta 3.9, Osien suhteiden lohkokaavio, osat ja liitokset. 191
8 Osa 2 KUVAUS 2.3 Järjestelmäkaasun vaatimukset Argon Typpi Oxygen 125 PSI (8,6 bar) 0.25 NPT, puhtaus 99,995%, suodatettu 25 mikroniin 125 PSI (8,6 bar) 0.25 NPT, puhtaus 99,99%, suodatettu 25 mikroniin 125 PSI (8,6 bar) 0.25 NPT, puhtaus 99,5%, suodatettu 25 mikroniin H-35 (Argon/Vety) 75 PSI (5,2 bar), erikoiskaasu, puhtaus 99,995%, suodatettu 25 mikroniin Metaani Paineilma (Prosessi) Paineilma (Ilmaverho) 75 PSI (5,2 bar) 0.25 NPT, puhtaus 93%, suodatettu 25 mikroniin 80 PSI (5,5 bar) 0.25 NPT, clean, dry, oil-free and filtered to 25 microns cfh (5,5 35 m3h) suodatettu 25 mikroniin DIN-laatu ISO Öljynlaatu mg/m3 = 0,1 luokka 2 Partikkelin koko 0,1 um, luokka 1 Lämpötila +3 C, luokka Plasmakaasurasian vesivaatimukset Jäähdytysvesi PSI (12,1 bar), 5,68 l/min 2.5 Plasmakaasurasian sähkötekniset vaatimukset Syöttöjännite Jännitesignaalit +24 VDC suhteellisille venttiileille, mfc +15 VDC painekytkimelle 24 VAC:n tulo kaasusolenoidiventtiilin käynnistykseen 120 VAC:n tulo kaaren käynnistimeen 0-10 VDC:n tulo suhteellisiin 0-10 VDC massavirtausventtiilille 2.6 Suojakaasurasian sähkötekniset vaatimukset Syöttöjännite 2.7 Järjestelmävarusteet +24 VDC 120/230-muuntajalle ja I/O-kortille +24 VDC suhteellisille venttiileille ja mfc:eille Jäähdytysletkun sovitinsarja Adapterin jäähdytin EPP Speedloader-kokoonpano, käsimalli Speedloader-kokoonpano, 5 kiinnikettä
9 Osa 2 KUVAUS 2.8 Plasmakaasurasian mitat 11,28 286,5 mm 17,13 435,1 mm 7,25 184,2 mm 193
10 Osa 2 KUVAUS 2.9 Suojakaasurasian mitat mm mm mm 194
11 3.0 VAROITUS Sähköisku voi tappaa! Ennen laitteiston huoltoa tai kokoamista on varmistettava, että virtalähde (EPP) on pois päältä ja kytketty irti. 3.1 Plasmakaasurasian esittely m3-plasmajärjestelmän plasmakaasurasia kytketään ESAB Vision -koneohjaimiin ja EPP-sarjan plasmavirtalähteisiin. Liitäntäpiirikorttiin tulee jännitesignaalit koneen CNC:stä. Signaaleilla ohjataan elektronisia venttiileitä. Tuloksena on plasmapolttimeen syötettävän kaasun tai suojakaasun CNC-hallinta. Analoginen signaali lähetetään takaisin CNC:hen, joten tuloksena on ohjaussilmukka. 3.2 Plasmakaasurasian asennus (näkymä alhaalta) Jos rasian asennus vaaditaan: Rasiassa on neljä (1,10 ) 28 mm:n kierteellä varustettua asennusreikää, jotka on sijoitettu ulospäin pituussuuntaisesta keskuksesta. Huomaa reikien sijoitustavan suhde mittareihin ja kaapelikiinnikkeeseen. 0,75 19,1 mm takana edessä 4,50 114,3 mm 2,00 50,8 mm 4,13 104,9 mm 11,00 279,4 mm 2,00 50,8 mm 195
12 3.3 Plasmakaasurasian kytkennät 1. Pääsy rasian sisään: Irrota tai avaa ruuvit. Nosta rasian kansi pois niin, että sisäosat tulevat näkyviin. 2. Pura vedonpoistin/kiinnikelohko. (Kun vedonpoistin on purettu, kaapelit ja letkut voidaan asentaa irrottamatta tulppia ja kiinnikkeitä.) A. Poista kaksi ruuvia, jotka pitävät lohkon yhdessä. B. Asenna kaapelit ja tee liitännät rasian sisällä. C. Asenna lohko takaisin. Vedonpoistin / Kiinnikelohko Huomautus: Johtimet voidaan asentaa mihin tahansa kolmesta reiästä. Alla olevassa kuvassa käytetään vain yhtä kaapelia. Pilottikaarikaapeli Virtalähdekaapeli 196
13 3.3.1 Plasmakaasurasian käynnistysrasian liitokset Kaaren aloitusrasia TB1 TB4 TB2 Pilottikaarikaapeli plasmavirtalähteestä. Kytketty kokoojakiskoon (oikea alakulma). Pilottikaaren poltinkaapeli poltinjohdoista. Musta johto vdc tulo TB1 TB4 TB2 Musta johto Pilottikaarikaapeli Kokoojakisko Näkymä kaaren käynnistysrasian alta 197
14 3.3.2 Plasmakaasurasian polttimen kytkennät Kun haluat kytkeä polttimen, toimi seuraavasti: Kytkentä edellyttää leikkuu- ja aloituskaasuletkujen, suojakaasuletkun, jäähdytysletkun, ilmaverholetkun, pilottikaarikaapelin (TB2) ja polttimen kärjen / sähköisen soft touch -johtimen kytkennän piirilevun liittimeen X Poltinnipun letkuliitännät Naarastyypin vanhanmallinen ilma-vesimutteri suojakaasun kytkentää varten 2 - B-IG-sovitteet plasman käynnistyskaasua ja plasmaleikkauskaasua varten. Kumpikin letku voidaan kytkeä kumpaan tahansa sijaintiin. 3 - Jäähdytysvesiliitännät. 4 - pilottikaarikaapeli - kytketään TB2:een kaaren käynnistysrasian alle. 5 - Polttimen kärki / sähköinen soft touch -johdin - kytketään piirilevyn liittimeen X ilmaverholetku - polttimen kärjen ilmaverhoon 7 - Polttimen maadoitusliitäntä (vain CE-laitteet)
15 Osa Plasmakaasurasian jäähdytysveden kytkennät Jäähdytysainekytkennät virtalähteeseen ja siitä ulospäin H2O ULOS H2O SISÄÄN Plasmakaasurasian näkymä takaa Kytkennät merkitään tehtaalla, kun ne pakataan yhdessä polttimen ja virtalähteen kanssa. Lisämerkintöjä on saatavissa, jos merkinnät on tehtävä uudelleen. Oikeat kytkennät voidaan tunnistaa seuraamalla plasmakaasurasioiden sisäviivoja. Virtauskytkin sijaisee -linjassa Jäähdytysainekytkennät polttimeen ja siitä ulospäin Huomaa sovitteiden nuolet, jotka osoittavat jäähdytysaineen virtauksen suunnan. Jäähdytysaineen lähdössä on oikeanpuoliset kierteet. Jäähdytysaineen tulossa on vasemmanpuoliset kierteet. Huomautus: Jäähdytysaineletkut kytketään kuvan osoittamalla tavalla vesijäähdyttimestä plasmakaasurasiaan. Vesijäähdytin Plasmakaasurasian näkymä takaa 199
16 3.3.4 Virtalähteen kytkentä plasmakaasurasiaan 1. Kuori 4/0 (95 mm 2 ) eriste, noin 38 mm. 2. Työnnä 4/0 (95 mm 2 ) kaapelia kokoojakiskon reikään, kunnes kuparia tulee ulos kokoojakiskon reunaan. 3. Kiristä lukitusruuvi(t), joka/jotka ovat kaapelissa. Huomautus: Nämä kaapelit sopivat kokoojakiskoon. (1) 4/0 (95 mm 2 ) A (2) 4/0 (95 mm 2 ) A (3) 4/0 (95 mm 2 ) A Pilottikaarikaapeli Kokoojakisko Virtalähdekaapeli huomautus Ole huolellinen, kun kuorit eristettä. Tällöin 4/0 (95 mm 2 ) -kaapelin asentaminen kokoojakiskoon on helpompaa. Älä levitä tai taita kuparijohtimia Plasmakaasurasian piirikorttikytkennät X vdc tulo X1-9 - Anturin tulo X1-2 - Yleinen/rungon maadoitus X4 - PE - Polttimen kärki / sähköinen soft touch -johdin Kotelon maadoitus Huomautus: Tarkempia tietoja on seuraavan sivun piirikorttikaaviossa. 200
17 :51:42 C:\Programme\EAGLE_V4-11\projects\ \ sch (Sheet: 1/1) Piirikortin kaavio
18 3.4 Plasmakaasurasian Nomex-eristeet Nomex-eriste 1. Pääsy rasian sisään: Irrota tai avaa ruuvit. Nosta rasian kansi pois niin, että sisäosat tulevat näkyviin. 2. Sijoita Nomex-eriste niin, että voit estää kaarien muodostumisen kokoojakiskon ja kaaren käynnistysrasian liittimien. 3. Asenna m3-plasmajärjestelmän kaasurasian kotelo takaisin. 202
19 3.5 Plasmakaasurasian kaasuliitokset Kaasuliitännät tehdään rasian ulkopuolelle. Kaasuletkut kytketään plasmakaasurasian taakse syöttölähteistä. Kaasuletkut kytketään plasmakaasurasian etuosaan polttimesta huomautus Suodattamaton kaasu tukkii suhteelliset venttiilit Likapartikkelit tukkivat suhteellisten venttiilien pienet aukot. Kaikissa kaasutarvikkeissa on oltava asennettuna 25 mikronin suodatin tulon ja kaasunsäätöpaneelin väliin. ESAB-suodattimen osanumero (vaihtosuodattimen osanumero ). Suhteellisissa venttiileissä ei ole huollettavissa olevia osia. Vaihda venttiilikokoonpanon tilalle vain tehdasosia. Plasmakaasurasian liitännät takana Plasmakaasurasian liitännät edessä 203
20 huomautus Kaasuletkun epäpuhtaudet vaurioittavat suhteellisia venttiilejä. Poistokaasuletkut. Tyhjennä kaikki letkut huolellisesti ennen kuin kytket kaasunsyöttöletkut m3-plasmajärjestelmän plasmakaasurasiaan. Letkun valmistusprosessin jättämät jäänteet voivat tukkia/ vaurioittaa m3-plasmajärjestelmän plasmakaasurasian suhteellisia venttiilejä Tyhjennä kaasu- ja ilmaletkut kokonaan ennen kuin kytket 25 mikronin kaasusuodattimet. 2. Kytke happi-, H-35-, typpi- ja ilmaletkut kaasusuodattimiin. 3. Tyhjennä kaasu-/ilmaletkut, jotkat ovat suojakaasurasian ja m3-plasmajärjestelmän kaasurasian välissä. 4. Kytke kaasu-/ilmaletkut plasmakaasurasian taakse PG1 2 PG2 3 Ilmaverho 4 PG2 Ulos 5 PG1 Ulos Suoja 7 Poltin 8 14 nasta B3-nostimeen 9 8 nasta suojarasiaan nasta B3-nostimeen 11 H Aloituskaasun valinta (O2 N2 AIR) 13 Argon H 2 O IN 15 Suoja Ilmaverho 17 Leikkauskaasun valinta (O2 N2 AIR) 18 H 2 O Ulos 19 LED-jännitemittari 20 Polttimen kaapelin maadoitusliitäntä (vain CE-laitteet)
21 VAROITUS Sähköisku voi tappaa! Ennen laitteiston huoltoa tai kokoamista on varmistettava, että virtalähde (EPP) on pois päältä ja kytketty irti. 3.6 Suojakaasurasian esittely m3-plasmajärjestelmän suojakaasurasia kytketään ESAB Vision -koneohjaimiin ja EPP-sarjan plasmavirtalähteisiin. Liitäntäpiirikorttiin tulee jännitesignaalit koneen CNC:stä. Signaaleilla ohjataan suhteellisia venttiilejä ja solenoidiventtiilejä. Tuloksena on plasmapolttimeen syötettävän kaasun tai suojakaasun CNC-hallinta. Analoginen signaali lähetetään takaisin CNC:hen, joten tuloksena on ohjaussilmukka. 3.7 Suojakaasurasian asennus (näkymä alhaalta) Jos rasian asennus vaaditaan: Rasiassa on neljä (1,10 ) 28 mm:n kierteellä varustettua asennusreikää, jotka on sijoitettu ulospäin pituussuuntaisesta keskuksesta. Huomaa reikien sijoitustavan suhde mittareihin ja kaapelikiinnikkeeseen. 0,75 19,1 mm takana edessä 6,50 165,1 mm 0,75 19,1 mm 1,50 38,1 mm 16,00 406,4 mm 2,50 63,5 mm 205
22 3.8 Suojakaasurasian liitokset Kaikki liitännät tehdään rasian ulkopuolelle. Katso alla olevat kaaviot ja taulukko. huomautus Kaasuletkun epäpuhtaudet vaurioittavat sisäosia. Poistokaasuletkut. Tyhjennä kaikki letkut huolellisesti ennen kuin kytket kaasunsyöttöletkut m3-plasmajärjestelmän suojakaasurasiaan. Letkun valmistusprosessin jättämät jäänteet voivat tukkia/ vaurioittaa m3-plasmajärjestelmän suojakaasurasian venttiilejä Suojakaasurasian liitokset edessä Virtakaapeli 2 Maattokytkentä 3 Kokoojakiskon kytkentä, tiedonsiirto CNC-lähtö virtalähteeseen 5 Plasmakaasurasiaan 6 Varalla 7 Ilmaverhoon 8 Plasmakaasuun Plasmakaasuun 1 10 Vara 11 Virtakaapeliliitin Näkymä sisäpuolelta, näyttää kohtien 4, 5 ja 6 kytkennät 206
23 3.8.2 Suojakaasurasian liitokset takana Suojakaasun lähtö 2 Ilmaverhon tulo 3 Hapen tuloliitäntä 4 N2-tulo 5 Ilman tulo 6 Takaiskuventtiilit (tyypilliset) 7 CH4-tulo m3-kaasusovitesarja ( , m3-järjestelmän mukana) Koostuu seuraavista: Osanumero Kuvaus Määrä 36Z40 MUTTERILETKU B-A/W.63-18F RH 2 136Z08 MUTTERILETKU B-I/G.63-18M RH MUTTERILETKU B-OXY.56-18F RH MUTTERILETKU B/ACET.56-18F LH 2 136Z07 MUTTERILETKU A-I/G.38-24M RH NPL PUSH A/A-W 3/16 ID LETKU 1 03Z74 NPL PUSH B/KOKO 3/8 LETKU NPL PUSH B/A-W 3/8 ID LETKU m3-plasmasuodatinkokoonpano LEIMAHDUSPIDÄTIN 1 207
24 3.9 Osien suhteiden lohkokaavio 3-vaiheinen maadoituksella a 1 4 Ilma N CH O 2 H-35 Ilma 4 (puhdas, (plasmasuoja, Argon kuiva ja öljytön DIN paineilma Quality -laatu ISO ilmaverholle) ) 25 mikronin suodattimet PS-WC-ohjauskaapelit Kaapeli 4c 16 CNC Kaapeli 4, kierrepari Power Cable Virtakaapeli 13 Pilottikaarikaapeli Pilottikaarikaapeli 12 LED-jännitemittari Huomautus: Ilmaverhoa tai kuplavaimenninta voidaan käyttää tässä kohdassa. Katso ehdot polttimen oppaasta Poltinjohto 15a = 10 nasta 15b = 14 nasta Enkooderi / jännitekorkeuden ohjaus 17 Työkappale Työtaso Maadoitus 208
25 NIMIKKEEN NUMERO OSANUMERO 209 Kuvaus EPP-200, 200,230,380,415,460,575V EPP V, 50/60Hz CE EPP V, 60Hz EPP V, 60Hz EPP V, 50/60Hz CE EPP V, 60Hz EPP V, 60Hz EPP-201, 380/400V, 50/60Hz, CCC/CE EPP-201, 460V, 60Hz EPP-201, 575V, 60Hz EPP-360, 380/400V, 50/60Hz, CCC/CE EPP-360, 460V, 60Hz EPP-360, 575V, 60Hz EPP-401/450, 380/400V, 50/60Hz CE EPP-450, 460V, 60Hz EPP-450, 575V, 60Hz EPP-601, 380/400V, 50/60Hz, CCC/CE EPP-601, 460V, 60Hz EPP-601, 575V, 60Hz Liitinrasia, PS & WC Kaapeliohjaus, WC, 5 m (16 ) Kaapeliohjaus, WC, 10 m (33 ) Kaapeliohjaus, WC, 20 m (66 ) 3a Kaapeliohjaus, PS & WC, 5 m (16 ) Kaapeliohjaus, PS & WC, 10 m (33 ) Kaapeliohjaus, PS & WC, 20 m (66 ) Kaapeliohjaus, PS & WC, 40 m (131 ) Kaapeliohjaus, PS & WC, 50 m (164 ) Kaapeliohjaus, PS & WC, 60 m (196 ) Kaapeliohjaus, PS & WC, 15 m (49 ) Kaapeliohjaus, PS & WC, 30 m (98 ) Jäähdytysaineletku, 5 m (16 ) Jäähdytysaineletku, 10 m (33 ) Jäähdytysaineletku, 15 m (49 ) Jäähdytysaineletku, 20 m (66 ) Jäähdytysaineletku, 30 m (98 ) Jäähdytysaineletku, 40 m (131 ) Jäähdytysaineletku, 50 m (164 ) Jäähdytysaineletku, 60 m (196 ) Jäähdytysaineen kierrätin PCC Jäähdytysaineen kierrätin PCC-11
26 NIMIKKEEN NUMERO OSANUMERO Kuvaus Letku, plasmakaasu #1, 1,5 m (5 ) Letku, plasmakaasu #1, 5 m (16 ) Letku, plasmakaasu #1, 6 m (19 ) Letku, plasmakaasu #1, 7 m (23 ) Letku, plasmakaasu #1, 8 m (26 ) Letku, plasmakaasu #1, 9 m (30 ) Letku, plasmakaasu #1, 10 m (33 ) Letku, plasmakaasu #1, 11 m (36 ) Letku, plasmakaasu #1, 12 m (39 ) Letku, plasmakaasu #1, 13 m (43 ) Letku, plasmakaasu #1, 14 m (46 ) Letku, plasmakaasu #1, 15 m (49 ) Letku, plasmakaasu #1, 16 m (52 ) Letku, plasmakaasu #1, 17 m (56 ) Letku, plasmakaasu #1, 18 m (59 ) Letku, plasmakaasu #1, 19 m (62 ) Letku, plasmakaasu #1, 20 m (66 ) Letku, plasmakaasu #2, 1,5 m (5 ) Letku, plasmakaasu #2, 5 m (16 ) Letku, plasmakaasu #2, 6 m (19 ) Letku, plasmakaasu #2, 7 m (23 ) Letku, plasmakaasu #2, 8 m (26 ) Letku, plasmakaasu #2, 9 m (30 ) Letku, plasmakaasu #2, 10 m (33 ) Letku, plasmakaasu #2, 11 m (36 ) Letku, plasmakaasu #2, 12 m (39 ) Letku, plasmakaasu #2, 13 m (43 ) Letku, plasmakaasu #2, 14 m (46 ) Letku, plasmakaasu #2, 15 m (49 ) Letku, plasmakaasu #2, 16 m (52 ) Letku, plasmakaasu #2, 17 m (56 ) Letku, plasmakaasu #2, 18 m (59 ) Letku, plasmakaasu #2, 19 m (62 ) Letku, plasmakaasu #2, 20 m (66 ) 210
27 NIMIKKEEN NUMERO OSANUMERO Kuvaus Letku, suojakaasu, 1,5 m (5 ) Letku, suojakaasu, 5 m (16 ) Letku, suojakaasu, 6m (19 ) Letku, suojakaasu, 7 m (23 ) Letku, suojakaasu, 8 m (26 ) Letku, suojakaasu, 9 m (30 ) Letku, suojakaasu, 10 m (33 ) Letku, suojakaasu, 11 m (36 ) Letku, suojakaasu, 12 m (39 ) Letku, suojakaasu, 13 m (43 ) Letku, suojakaasu, 14 m (46 ) Letku, suojakaasu, 15 m (49 ) Letku, suojakaasu, 16 m (52 ) Letku, suojakaasu, 17 m (56 ) Letku, suojakaasu, 18 m (59 ) Letku, suojakaasu, 19 m (62 ) Letku, suojakaasu, 20 m (66 ) Letku, Ilmaverho, 1,5 m (5 ) Letku, Ilmaverho, 5 m (16 ) Letku, Ilmaverho, 6 m (19 ) Letku, Ilmaverho, 6.1m (20 ) Letku, Ilmaverho, 7 m (23 ) Letku, Ilmaverho, 8 m (26 ) Letku, Ilmaverho, 9 m (30 ) Letku, Ilmaverho, 10 m (33 ) Letku, Ilmaverho, 11 m (36 ) Letku, Ilmaverho, 12 m (39 ) Letku, Ilmaverho, 13 m (43 ) Letku, Ilmaverho, 14 m (46 ) Letku, Ilmaverho, 15 m (49 ) Letku, Ilmaverho, 16 m (52 ) Letku, Ilmaverho, 17 m (56 ) Letku, Ilmaverho, 18 m (59 ) Letku, Ilmaverho, 19 m (62 ) Letku, Ilmaverho, 20 m (66 ) 211
28 NIMIKKEEN NUMERO OSANUMERO Kuvaus Ilmaverhon letku 1,4 m (4,5 ) Ilmaverhon letku 1,8 m (6 ) Ilmaverhon letku 3,6 m (12 ) Ilmaverhon letku 4,6 m (15 ) Ilmaverhon letku 5,2 m (17 ) Ilmaverhon letku 7,6 m (25 ) Kiinnikekokoonpano, SpeedLoader Suutinpidike, SpeedLoader Työkalun esikokoonpano Suojakaasurasia Plasmakaasurasia Virran liitosrasia Ilmaverhon kokoonpano Kuplavaimennin 15a Kaapeli, PGC-B3, 10p, 1,4 m (4,5 ) - 2 Liitintä Kaapeli, PGC-B3, 10p, 1,8 m (6 ) - 2 Liitintä Kaapeli, PGC-B3, 10p, 3,6 m (12 ) - 2 Liitintä Kaapeli, PGC-B3, 10p, 4,6 m (15 ) - 2 Liitintä Kaapeli, PGC-B3, 10p, 5,2 m (17 ) - 2 Liitintä Kaapeli, PGC-B3, 10p, 7,6 m (25 ) - 2 Liitintä Kaapeli, PGC-B3, 10p, 10,7 m (35 ) - 2 Liitintä Kaapeli, PGC-B3, 10p, 7,6 m (25 ) - 1 liitin Kaapeli, PGC-B3, 10p, 10,7 m (35 ) - 1 liitin Kaapeli, PGC-B3, 10p, 13,7 m (45 ) - 1 liitin Kaapeli, PGC-B3, 10p, 16,8 m (55 ) - 1 liitin 212
29 NIMIKKEEN NUMERO OSANUMERO Kuvaus 15b Kaapeli, PGC-B3, 14p, 1,4 m (4,5 ) - 2 Liitintä Kaapeli, PGC-B3, 14p, 1,8 m (6 ) - 2 Liitintä Kaapeli, PGC-B3, 14p, 3,6 m (12 ) - 2 Liitintä Kaapeli, PGC-B3, 14p, 4,6 m (15 ) - 2 Liitintä Kaapeli, PGC-B3, 14p, 5,2 m (17 ) - 2 Liitintä Kaapeli, PGC-B3, 14p, 7,6 m (25 ) - 2 Liitintä Kaapeli, PGC-B3, 14p, 10,7 m (35 ) - 2 Liitintä Kaapeli, PGC-B3, 14p, 7,6 m (25 ) - 1 liitin Kaapeli, PGC-B3, 14p, 10,7 m (35 ) - 1 liitin Kaapeli, PGC-B3, 14p, 13,7 m (45 ) - 1 liitin Kaapeli, PGC-B3, 14p, 16,8m (55 ) - 1 liitin Kaapeli, GS-PGC, 8p, 1,8 m (6 ) Kaapeli, GS-PGC, 8p, 7,6 m (25 ) Kaapeli, GS-PGC, 8p, 10,7 m (35 ) Kaapeli, GS-PGC, 8p, 13,7 m (45 ) Kaapeli, GS-PGC, 8p, 16,8 m (55 ) Plasmapoltin PT-36, 1,4 m (4.5 ) Plasmapoltin PT-36, 1,8 m (6 ) Plasmapoltin PT-36, 3,6 m (12 ) Plasmapoltin PT-36, 4.3m (14 ) Plasmapoltin PT-36, 4,6 m (15 ) Plasmapoltin PT-36, 5,2 m (17 ) Plasmapoltin PT-36, 7,6 m (25 ) 213
30 214
31 Osa 4 KÄYTTÖ 4.0 käyttö 4.1 Plasmakaasurasian käyttö M3-plasmajärjestelmän merkittävin etu on se, että plasmakaasurasian toimintaparametreja ohjataan koneen CNC:llä. M3-plasmajärjestelmän plasmakaasurasiaan ei liity vaadittuja toimenpiteitä. Hallinta tehdään joko Vision-leikkausparametrinäytön manuaalisilla tuloilla tai käyttämällä ESAB-järjestelmän prosessiparametritied ostoja. Huomautus: Prosessiparametritiedostot (lyhenteenä SDP tai TDF) ovat tiedostoja, jotka tallennetaan koneen ohjausmuistiin. Nämä tiedostot sisältävät kaikki tarvittavat tiedot leikkauspaksuudesta ja materiaalin tyypistä. Tiedosto on materiaali-, paksuus-, poltinmalli-, kaasu- ja materiaalityyppikohtainen. ESAB CNC: n osien ohjelmoinnin käyttöohjeessa on lisätietoja parametritiedostojen luomisesta ja käytöstä. huomautus Julkaisussa CUT DATA MANUAL ( ) on leikkuuparametriasetukset, joita voidaan käyttää m3- plasmajärjestelmän plasmakaasurasian kanssa. 4.2 Plasmakaasurasian painemittarit Painemittarit näyttävät polttimen todellisen paineen. Ne antavat käyttäjälle visuaalista palautetta ja niistä voi olla hyötyä etsittäessä polttimeen liittyviä ongelmia. Aloituskaasu (PG1) Leikkuukaasu (PG2) Huomautus: PG1:stä & PG2:sta käytetään useimmiten nimityksiä aloitus- ja leikkuukaasu. Jotkin leikkuuolosuhteet edellyttävät vain PG1- olosuhteita. 215
32 Osa 4 KÄYTTÖ 4.3 Plasmakaasurasian painekytkimet Painekytkimillä valvotaan linjapainetta ja ne tarjoavat tulot CNC:hen. Jos paine laskee alle 50 psi:n, CNC voi sammuttaa prosessin. Kytkimet ovat linjassa solenoidiventtiilin ja suhteellisen venttiilin välissä suojakaasulle 1 ja 2 sekä aloitus- ja leikkuukaasulle. Plasmakaasurasia Kaasunpainekytkin 216
33 Osa 4 KÄYTTÖ 4.4 Suojakaasurasian käyttö M3-plasmajärjestelmän merkittävin etu on se, että suojakaasurasian toimintaparametreja ohjataan koneen CNC:llä. M3-plasmajärjestelmän suojakaasurasiaan ei liity vaadittuja toimenpiteitä. Hallinta tehdään joko Visionleikkausparametrinäytön manuaalisilla tuloilla tai käyttämällä ESAB-järjestelmän prosessiparametritiedostoja. Huomautus: Prosessiparametritiedostot (lyhenteenä SDP tai TDF) ovat tiedostoja, jotka tallennetaan koneen ohjausmuistiin. Nämä tiedostot sisältävät kaikki tarvittavat tiedot leikkauspaksuudesta ja materiaalin tyypistä. iedosto on materiaali-, paksuus-, poltinmalli-, kaasu- ja materiaalityyppikohtainen. Tiedostojen luomiseen tarvittavat tiedot on annettu polttimen ohjeessa. ESAB CNC:n osien ohjelmoinnin käyttöohjeessa on lisätietoja parametritiedostojen luomisesta ja käytöstä. huomautus Julkaisussa CUT DATA MANUAL ( ) on leikkuuparametriasetukset, joita voidaan käyttää m3- plasmajärjestelmän suojakaasurasian kanssa. 217
34 Osa 4 KÄYTTÖ 4.5 Suojakaasurasian ilmansäädin ilmaverhoa varten Ilmasäädin näyttää polttimen saaman todellisen ilmanpaineen. Se antaa käyttäjälle visuaalista palautetta ja niistä voi olla hyötyä etsittäessä polttimeen liittyviä ongelmia. Pääsy ilmasäätimeen: 1. Avaa kansi. Säätimen ei pitäisi tarvita säätöä. Säätimen paineeksi on asetettu tehtaalla 40 psi virtauksen ollessa päällä. 218
35 Osa 4 KÄYTTÖ 4.6 Suojakaasurasian takaiskuventtiilit Takaiskuventtiilit estävät takaisinvirtauksen kaasuvalintojen välillä. Takaiskuventtiilien ajoittainen tyhjentäminen on tarpeen kaasulinjojen tyhjentämiseksi. Tyhjennä linjat ruuvaamalla irti takaiskuventtiilien korkit niin, että kaasunpaine pääsee ulos. Takaiskuventtiilit (9 tyypillinen) 219
36 Osa 4 KÄYTTÖ 220
