1 PT-31XL ja PT-31XLPC Plasmakaarileikkauspolttimet Käyttöohje (FI)

2 VARMISTA, ETTÄ KÄYTTÄJÄ SAA NÄMÄ TIEDOT. VOIT TILATA MYYJÄLTÄ LISÄÄ KOPIOITA. VARO OHJEET on tarkoitettu kokeneille käyttäjille. Jos et tunne täysin kaarihitsaus ja leikkuulaitteiden turvallista käyttöä, lue kirjanen, jonka nimi on Precautions and Safe Practices for Arc Welding, Cutting, and Gouging,Form ÄLÄ anna kouluttamattomien henkilöiden käyttää, asentaa tai huoltaa tätä tuotetta. ÄLÄ yritä asentaa tai käyttää tätä tuotetta ennen kuin olet lukenut nämä ohjeet ja ymmärtänyt ne kokonaan. Jos et ymmärrä näitä ohjeita kokonaan, pyydä tuotteen myyjältä lisätietoja. Lue varotoimet ennen tuotteen asennusta tai käyttöä. KÄYTTÄJÄN VASTUU Tämä tuote toimii tässä käyttöohjeessa ja tuotteen merkinnöissä ja/tai käyttöohjeen lisäosissa olevien kuvausten mukaisesti, kun tuote asennetaan, sitä huolletaan ja se korjataan annettujen ohjeiden mukaisesti. Tuote on tarkistettava säännöllisesti. Jos tuote toimii väärin tai huonosti, tuotetta ei saa käyttää. Vaihda rikkinäiset, puuttuvat, kuluneet tai saastuneet osat heti.jos tuote vaatii korjausta tai osien vaihtoa, tilaa huolto tai korjaus tuotteen valtuutetulta myyjältä puhelimitse tai kirjallisesti.tätä tuotetta tai mitään sen osaa ei saa muuttaa ilman valmistajan etukäteen antamaa kirjallista lupaa. Tuotteen käyttäjä vastaa aina yksin toimintavioista, jotka aiheutuvat väärästä käytöstä, huollosta, väärästä korjauksesta tai tuotteen muuttamisesta, jos sitä ei ole tehnyt valmistaja tai valmistajan valtuuttama huoltoliike. 116

3 SISÄLLYSLUETTELO Osa / Nimike Sivu 1.0 Turvatoimet Kuvaus Kuvaus Tarvikkeet Tekniset tiedot (CE:n vaatimat) Asennus/käyttö Polttimen/tarvikkeiden tarkistus Polttimen purkaminen - Tarvikkeiden irrotus Tarvikkeiden asennus - Polttimen kokoaminen Huolto Huolto Polttimen kytkimen paikan muuttaminen Varaosat Määritelmät Tilaaminen PT-31XL:n ja PT-31XLPC:n varaosat

4 SISÄLLYSLUETTELO 118

5 OSA 1 TURVATOIMET 1.0 Turvatoimet ESABin hitsaus- ja plasmaleikkuuvälineiden käyttäjät vastaavat viime kädessä siitä, että tuotteen käyttäjät tai tuotteen lähellä työskentelevät noudattavat turvatoimia. Turvatoimien on oltava tämäntyyppisten hitsaustai plasmaleikkuuvälineiden vaatimusten mukaisia. Seuraavat suositukset on otettava huomioon työpaikan normaalien säännösten lisäksi.kaiken työn saa tehdä vain koulutettu henkilöstö, joka tuntee hitsaus- tai plasmaleikkuuvälineiden toiminnan. Laitteiston väärä käyttötapa voi johtaa vaaratilanteisiin, jotka voivat puolestaan johtaa käyttäjän loukkaantumiseen ja laitteiston vaurioitumiseen. 1. Hitsaus- tai plasmaleikkuuvälineen käyttäjän on tunnettava: - laitteen toiminta - hätäpysäytysten sijainti - sen toiminta - turvallisuusohjeet - hitsaaminen ja/tai plasmaleikkaaminen. 2. Käyttäjän on varmistettava, että: - laitteen lähellä ei ole valtuuttamattomia henkilöitä käynnistyshetkellä. - kaikilla on suojat, kun kaari isketään. 3. Työpaikan on: - sovittava tarkoitukseen - oltava vedoton. 4. Henkilökohtaiset suojavarusteet: - Käytä aina suositeltuja henkilökohtaisia suojavarusteita, kuten suojalaseja, tulenkestäviä vaatteita ja turvakäsineitä. - Älä käytä löysiä asusteita, kuten huiveja, koruja, sormuksia jne., jotka voivat juuttua kiinni tai aiheuttaa palovammoja. 5. Yleiset varotoimenpiteet: - Varmista, että paluukaapeli on kytketty oikein. - Suurjännitelaitteita saa huoltaa vain asiantunteva sähkömies. - Asianmukaisten sammutusvälineiden on oltava selkeästi merkittyjä ja helposti saatavilla. - Laitteistoa ei saa voidella tai huoltaa käytön aikana. 119

6 OSA 1 TURVATOIMET HITSAAMINEN JA PLASMALEIKKAAMINEN VOI OLLA VAARALLISTA ITSELLESI JA MUILLE. NOUDATA TURVATOIMIA, KUN HITSAAT TAI LEIKKAAT. KYSY TYÖNANTAJAN TURVAOHJEITA, JOIDEN ON PERUSTUTTAVA VAARATIETOIHIN. SÄHKÖISKU voi tappaa. - Asenna ja maadoita hitsaus- tai plasmaleikkauslaite asianmukaisten standardien mukaan. - Älä kosketa jännitteisiä sähköosia tai elektrodeja paljaalla iholla, märillä hansikkailla tai märillä vaatteilla. - Eristä itsesi maadoituksesta ja työkappaleesta. - Varmista, että työasentosi on turvallinen. HÖYRYT JA KAASUT voivat olla vaarallisia terveydelle. - Pidä pää poissa höyryistä. - Poista höyryt ja kaasut hengitysalueelta ja työalueelta ilmanvaihdon tai kaaren imulaitteiston avulla. KAAREN SÄTEET voivat vaurioittaa silmiä ja aiheuttaa palovammoja. - Suojaa silmäsi ja kehosi. Käytä oikeaa hitsauksen/plasmaleikkuun suojusta ja suodatinlinssiä ja käytä suoja vaatetusta. - Suojaa sivulliset sopivilla suojuksilla tai verhoilla. PALOVAARA - Kipinät (roiskeet) voivat aiheuttaa tulipalon. Varmistu siitä, ettei lähellä ole herkästi syttyviä materiaaleja. MELU - Liiallinen melu voi vaurioittaa kuuloa. - Suojaa korvat. Käytä korvatulppia tai muita kuulonsuojaimia. - Varoita sivullisia vaarasta. TOIMINTAVIKA - Pyydä asiantuntija-apua toimintavian tapauksessa. LUE JA YMMÄRRÄ OHJEET ENNEN ASENNUSTA JA KÄYTTÖÄ. SUOJAA MUUT JA ITSESI! 120

7 OSA 2 KUVAUS 2.1 KUVAUS Patentoidut PT-31XL ja PT-31XLPC ovat käsitoimisia polttimoita, joissa on 75 X pää, joka on suunniteltu käytettäväksi useiden eri plasmakaarileikkauspakettien kanssa käyttäen plasmakaasuna puhdasta, kuivaa ilmaa. Liittymisjohdot ovat pituudeltaan 4,5, 7,6 tai 15,2 metriä. Poltin on luokitettu toimimaan jopa 50 A virralla 100 %:n toimintajaksolla ja se leikkaa useimpia metalleja. PT-31XLPC, 7,6 metriä PT-31XL - 75 X Poltin 2 1/4" (57 mm) 5 1/4" (133 mm) PT31XLPC - 75 X Poltin 2 7/8" (73 mm) 5 1/4" (133 mm) Kuva 2-1 Mittatiedot: polttimet PT-31XL ja PT-31XLPC Plasmaleikkauksessa käytetään suurta jännitettä. Kun virta on kytketty, ihokosketusta polttimeen, virtalähteeseen, työkappaleeseen tai maadoitettuun kohteeseen ON VÄLTETTÄVÄ. Polttimen käyttäminen virtalähteellä, jossa ei ole virtauskytkimen turvalukitusta, voi altistaa käyttäjän odottamattoman suurelle jännitteelle. Lue käyttöohjeen turvaohjeet ennen polttimenkäytön aloittamista. 121

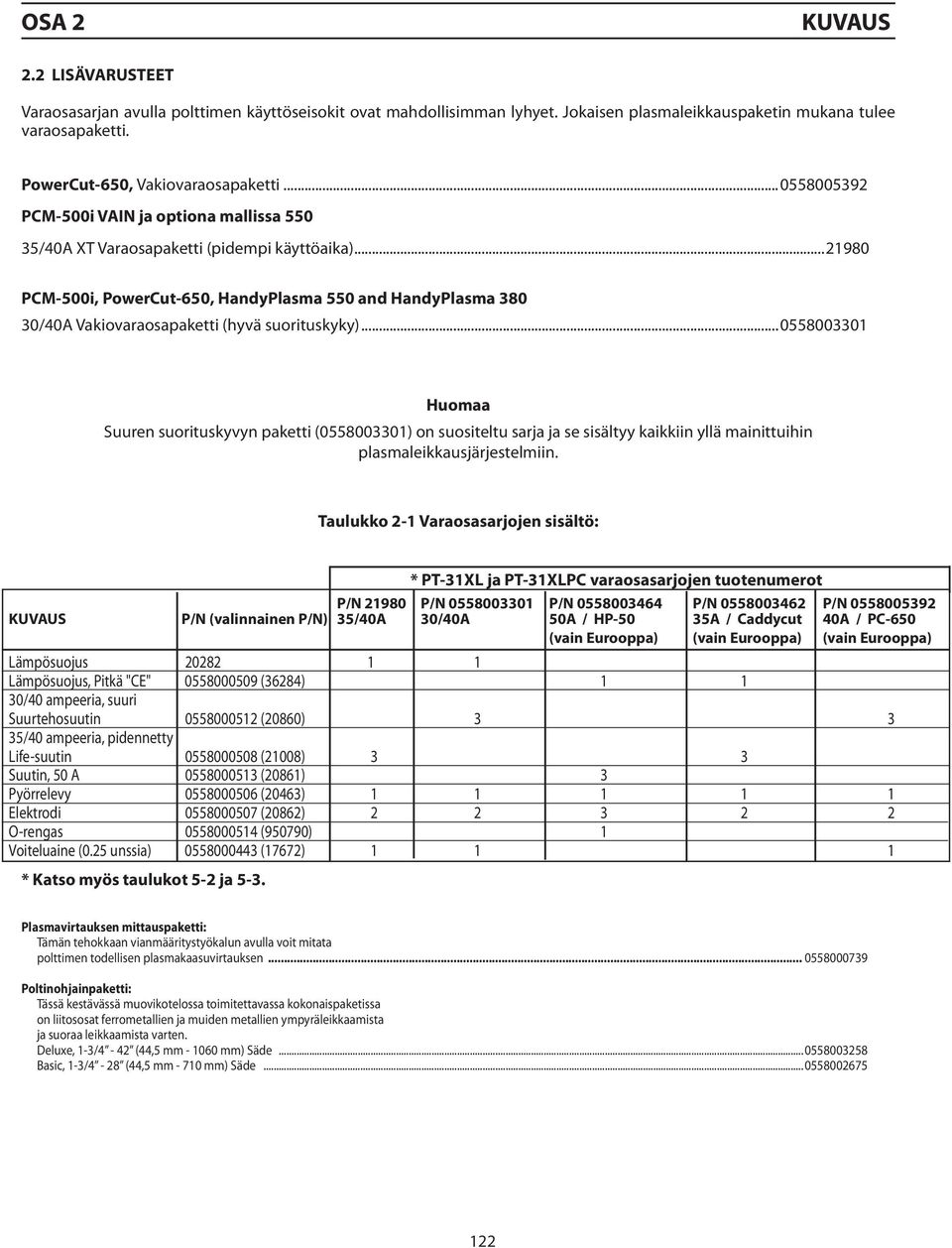

8 OSA 2 KUVAUS 2.2 LISÄVARUSTEET Varaosasarjan avulla polttimen käyttöseisokit ovat mahdollisimman lyhyet. Jokaisen plasmaleikkauspaketin mukana tulee varaosapaketti. PowerCut-650, Vakiovaraosapaketti PCM-500i VAIN ja optiona mallissa /40A XT Varaosapaketti (pidempi käyttöaika) PCM-500i, PowerCut-650, HandyPlasma 550 and HandyPlasma /40A Vakiovaraosapaketti (hyvä suorituskyky) Huomaa Suuren suorituskyvyn paketti ( ) on suositeltu sarja ja se sisältyy kaikkiin yllä mainittuihin plasmaleikkausjärjestelmiin. Taulukko 2-1 Varaosasarjojen sisältö: * PT-31XL ja PT-31XLPC varaosasarjojen tuotenumerot P/N P/N P/N P/N P/N KUVAUS P/N (valinnainen P/N) 35/40A 30/40A 50A / HP-50 35A / Caddycut 40A / PC-650 (vain Eurooppa) (vain Eurooppa) (vain Eurooppa) Lämpösuojus Lämpösuojus, Pitkä "CE" (36284) /40 ampeeria, suuri Suurtehosuutin (20860) /40 ampeeria, pidennetty Life-suutin (21008) 3 3 Suutin, 50 A (20861) 3 Pyörrelevy (20463) Elektrodi (20862) O-rengas (950790) 1 Voiteluaine (0.25 unssia) (17672) * Katso myös taulukot 5-2 ja 5-3. Plasmavirtauksen mittauspaketti: Tämän tehokkaan vianmääritystyökalun avulla voit mitata polttimen todellisen plasmakaasuvirtauksen Poltinohjainpaketti: Tässä kestävässä muovikotelossa toimitettavassa kokonaispaketissa on liitososat ferrometallien ja muiden metallien ympyräleikkaamista ja suoraa leikkaamista varten. Deluxe, 1-3/4-42 (44,5 mm mm) Säde Basic, 1-3/4-28 (44,5 mm mm) Säde

9 OSA 2 KUVAUS 2.3 TEKNISET TIEDOT (CE:n vaatimat) a. Prosessi: Käsitoiminen poltin, jota käytetään plasmakaarileikkaamiseen b. Ohjausmenetelmä: Manuaalinen c. Jänniteluokka: M (113v huipusta 400v huippuun) Iskujännite: 8000 VAC Vakautusjännite: 200 VDC d. Suurin luokitettu virta: 50 amp. Suurin virta 100 %:n käyttöjaksolla: 50 amp. Kaasun tyyppi: 120 I/min. paineella 5,5 bar (254 cfh paineella 80 psi) e. Maks. ja min. kaasunpaine tulossa: 4,8-5,9 bar (70-86 psi) f. Jäähdytystyyppi: Ilma g. Polttimen lisäsähkösäädön luokitus: - h. Polttimen kytkentään tarvitaan: Kiintoavaimia ja ruuvitaltta i. Tärkeitä tietoja polttimen turvallisesta käytöstä: Ks. käyttöohjeen turvatoimet. j. Tärkeitä tietoja plasmaleikkuupolttimen turvallisesta käytöstä sekä lukitus- ja turvalaitteidentoiminnasta. Täyttää vaatimukset pneumaattisella lukitusturvajärjestelmällä. Lukituslaite poistaa polttimesta jännitteen, kun osat, etenkin suojakartio, irrotetaan niin, että elektrodiliitäntä on paljas. Jotta lukituslaite toimisi oikein, polttimen elektrodin on oltava suojakartiossa. Älä yritä asentaa elektrodia polttimeen ilman, että ensin asetat sen oikeaan asentoon (muiden osien kanssa) suojakartioon. k. Plasmaleikkauksen virtalähteen tyyppi, joka voi muodostaa turvallisen järjestelmän plasmaleikkauspolttimen kanssa: PCM-500i, PowerCut 650, HandyPlasma 550, HandyPlasma 380, HandyPlasma 50 ja Caddycut. I. Plasmaleikkuukyky: Katso seuraavan sivun kuvaajat 2-1a ja 2-1b: 123

10 OSA 2 KUVAUS Nopeus, mm/min Nopeus, in/min Teräksen paksuus, mm Teräksen paksuus, in. Kuvaaja 2-1a 35 ampeerin leikkuuparametrit Nopeus, mm/min A Nopeus, in/min A Teräksen paksuus, mm Teräksen paksuus, in..750 Kuvaaja 2-1b 50 ampeerin leikkuuparametrit 124

11 OSA 3 ASENNUS / KÄYTTÖ 3.1 POLTTIMEN/TARVIKKEIDEN TARKISTUS Leikkuupaketin plasmajärjestelmän ohjeissa on tarkat asennus- ja käyttöohjeet. ÄLÄ yritä asentaa tai käyttää tätä poltinta ennen kuin olet lukenut nämä ohjeet ja ymmärtänyt ne kokonaan. Plasmaleikkauksen olosuhteet, joissa tarvitaan erikoisvarotoimia: 1. Katso käyttöohjeen yleiset varoitukset. 2. Älä leikkaa suljettuja kontteja. Seurauksena saattaa olla räjähdys. Varmista, että virtalähteen virtakytkin on OFF-asennossa ja että virransyöttö on katkaistu ennen kuin tarkistat tarvikkeet tai vaihdat ne. MUISTA asentaa pyörrelevy polttimeen. Muuten suutin (kärki) voi päästä koskettamaan elektrodia. Tällöin suuttimeen pääsisi suuri jännite. Suuttimen tai työkappaleen koskettaminen johtaisi näin ollen vakavaan vammaan tai kuolemaan sähköiskun seurauksena. 1. Tarkista lämpösuojus, elektrodi, suutin ja pyörrelevy säännöllisesti. Vaihda, jos kulunut tai vaurioitunut. 2. Virtakaapelikokoonpano on tarkistettava säännöllisesti. Jos suojakuoren läpi ulottuu viiltoja tai jos huomaat kaasuvuotoja, vaihda vaurioitunut kokoonpano. 3. Älä jatka polttimen käyttämistä, jos elektrodi kuluu lyhyemmäksi kuin 16 mm (0.63 tuumaa), ks. kuva 3-1. Polttimen päässä on kaasuvirtauksen takaiskuventtiili, joka toimii yhdessä virtalähteen virtauskytkimen kanssa. Järjestelmä estää suuren jännitteen tulon polttimeen, jos polttimen kytkin suljetaan vahingossa, kun lämpösuojus on irrotettuna. KÄYTÄ VAIN ESABIN VALMISTAMIA POLTTIMIA, KOSKA VAIN NIISSÄ ON ESABIN PATENTOIMA TURVALUKITUS. 4. Kaasuvirtauksen takaiskuventtiili on osa turvalukitusta ja asennettu pysyvästi polttimen päähän. Pää on vaihdettava, jos tämä venttiili toimii väärin. Voit tuntea pallon sulkevan kevyen jousivoiman, kun painat elektrodia, kun kokoat etupään osia. Huomaa Elektrodin istukka on asennettu polttimen etupäähän. Kun käytät XT-tarvikkeita, varmista, että mäntä P/N (20324) on asennettu istukan alle. Irrota istukka ja asenna mäntä, jos ne puuttuvat. Varmista, että istukka on kiristetty kunnolla kiintoavaimella. ÄLÄ kiristä liikaa. 3.2 POLTTIMEN PURKAMINEN - TARVIKKEIDEN IRROTTAMINEN 1. Pura etupää pitämällä poltinta siten, että suoja on pystyasennossa, katso kuva 3-2. Tämä estää suuttimen, elektrodin ja pyörrelevyn putoamisen, kun suoja irrotetaan. 2. Jos poltin on kiinteä eikä sitä voida kiertää ylöspäin, vaihtoehtoinen purkutapa on purkaa elektrodi, pyörrelevy ja suutin yllä kuvatulla tavalla. Älä kuitenkaan pudota niitä. 125

12 OSA 3 ASENNUS / KÄYTTÖ 3.3 TARVIKKEIDEN ASENNUS - POLTTIMEN KOKOAMINEN Huomaa Levitä hieman voiteluainetta (17672), tulee varaosapaketissa, lämpösuojaan tai O-renkaaseen, ks. kuva 3-1. Tarkista O-rengas vaurioiden varalta aina, kun suoja irrotetaan. Vaihda tarpeen mukaan. O-renkaan osanumero on (950790). 1. Jos haluat koota niin, että polttimen etupää tulee ylöspäin, kokoa elektrodi, pyörrelevy, kärki ja lämpösuoja kuvan 3-2 osoittamassa järjestyksessä. Pyörrelevy on symmetrinen ja voidaan asentaa kummin päin tahansa. Kiristä lämpösuoja niin, että osat ovat kunnolla vastakkain ja kiinni polttimen päässä. Älä kiristä lämpösuojusta liian tiukkaan. 2. Jos poltin on kiinteä eikä sitä voida kiertää ylöspäin, vaihtoehtoinen asennustapa on koota elektrodi, pyörrelevy ja suutin yllä kuvatulla tavalla ja pudottaa ne lämpösuojaan. Kierrä lämpösuojaa sitten ylöspäin polttimen runkoon. O-renkaaseen tai lämpösuojaan voidaan levittää voiteluainetta Lämpösuoja Pyörrelevy Elektrodi Suutin *Mäntä Poltin Istukka 16mm (0.63") Minimi XT -elektrodi Vaihda elektrodi, kun pää on enää 16 mm (0.63 ) pitkä. Kuva 3-1 O-renkaan ja elektrodin huolto Kuva 3-2 Etukokoonpano Kuva * Huomautus: Mäntää, P/N (20324), käytetään vain XT -tarvikkeissa. 126

13 OSA 4 HUOLTO 4.1 HUOLTO Virtakaapeli ja kytkimen johtimet on tarkistettava säännöllisesti. Jos suojakuoren läpi ulottuu viiltoja tai jos huomaat kaasuvuotoja, vaihda vaurioitunut osa. Ennen kuin yrität huoltaa tätä poltinta, varmista, että virtalähteen VIRTAKYTKIN OFF-asennossa ja että VIRRANSYÖTTÖ on KATKAISTU Liittymisjohdon purkaminen (katso kuva 4-1) Vedä johto suoraan ulos. Vedä joustava tuki takaisin ja irrota teippi kytkimen johtimien jatkoskohdista. Vapauta kytkin leikkaamalla johtimet jatkoskohtien läheltä. Vaihtokytkimissä on erikoispitkät johtimet, jotka kompensoivat pois leikatun johdon. Irrota kumikaulus kaapelin tulopäästä. Irrota suojuksen kiinnitysteippi kummastakin päästä. Vedä suojus pois kaapelista (polttimen päässä olevan pienen sovitteen yli). Huomaa Virtakaapelin ympärille käärityt kytkinjohdot on kiinnitetty teipillä kaapelin moneen eri kohtaan. MUISTA löysentää sovitteet käyttämällä 2 kiintoavainta purkamisen yhteydessä. Jos näin ei tehdä, tuloksena voi olla käyttäjän vakava loukkaantuminen. 8. Johdot, kytkimen johdon pistotulppa ja vedonpoisto voidaan nyt irrottaa. Katso kuva 4-1, kohta 3. ÄLÄ irrota valkoista teippiä, joka muodostaa siteen kaapelin ympärillekummassakin päässä. Suojus on teipattu kaapeliin siteen eteen, joka toimii kauluksena, joka estää suojusta liukumasta takaisin kaapelin päälle. Vaihtokaapeleissa on tämä teippi paikallaan. Jos kytkimen johdot on vaihdettava, käytä vaihdossa ERISTETTYÄ JOHDINTA; JONKA TIEDOT OVAT 16 AWG SÄIKEINEN KUPARI, 600- VOLTTIA, 90 C (194 F). 9. Kokoa vastakkaisessa järjestyksessä. 4.2 Polttimen kytkimen paikan muuttaminen Joissakin käyttökohteissa polttimen kytkin on kätevämpää sijoittaa 180 asteen kulmaan nykyiseen kokoonpanoon verrattuna. Jos haluat muuttaa kytkimen sijaintia polttimessa, liu uta joustava tuki takaisin, irrota teippi, joka kiinnittää johtimet virtakaapeliin, muuta kytkimen sijaintia ja vedä joustava tuki takaisin paikalleen. Katso kuva 4-1. Huomaa Tämän osan kokoaminen helpottuu, kun levität ohuen kalvon silikonivoiteluainetta P/N (17672) joustavan tuen sisään. Voiteluainetta tulee varaosapaketin mukana. 127

14 OSA 4 HUOLTO MUISTA kiristää sovitteet käyttämällä 2 kiintoavainta kokoamisen yhteydessä. (Tehtaan suosittelema momentti on 3,39 n-m tai 30 in-lbs). Jos näin ei tehdä, tuloksena voi olla käyttäjän vakava loukkaantuminen. 1 Vedä joustava tuki takaisin. Poista teippi, joka pitelee jatkoskohtia. 2 Liu uta kytkin ja nauha pois kahvasta. Leikkaa johtimet jatkoskohdasta, kun haluat vaihtaa kytkimen. Ruuvaa kahva ja virtakaapeli irti päästä. 3 Kuva 4-1 Virtakaapelin ja kytkimen purkamisjärjestys 128

15 OSA 5 VARAOSAT 5.1 Määritelmät XT -tarvikkeet - Käytetään tällä hetkellä tuotannossa olevan tuotteen kanssa (HandyPlasma 380, HandyPlasma 550, PCM-500i, PowerCut 650, Caddycut ja HandyPlasma-50) ja vanhemmissa tuotteissa aina vuoteen 1990 asti. Vakiokulutusosat / Raskaan sarjan kulutusosat - Tukea saatavissa ennen vuotta 1990 valmistetuille koneille (PCM- 32i, PCM-50 ja PCM-31) ja kulutusosakokoonpanoille. Nämä ovat alkuperäisiä tarvikkeita, jotka on suunniteltu polttimelle. Suuren suorituskyvyn suutin - Antaa parhaan leikkuupaksuuden ja leikkuunopeuden. Suuren käyttöajan suutin - Antaa parhaan kestävyyden tinkien leikkuupaksuudesta ja leikkuunopeudesta. 5.2 Tilaaminen Jotta tuote toimii oikein, tässä tuotteessa on suositeltavaa käyttää vain aitoja ESAB-osia ja tuotteita. Muiden kuin ESAB-osien käyttö voi mitätöidä takuun. Pidä plasmavirtalähteen mallinumero ja sarjanumero saatavilla siltä varalta, että vaadituista osista tulee kysyttävää. Varaosia voi tilata ESAB-jälleenmyyjältä. Muista ilmoittaa toimitukseen liittyvät erityistiedot, kun tilaat varaosia. Asiakaspalvelun puhelinnumerot on lueteltu tämän käsikirjan takasivulla. 5.3 PT-31XL ja PT-31XLPC Varaosat PT-31-poltinta käytetään useissa eri leikkuupaketeissa, joissa vaaditaan eri polttimen kytkimen kytkentäkokoonpanoja, katso kuva 5-1 ja taulukko 5-1. PT-31-poltin voidaan sopeuttaa vakiokulutusosien, raskaan sarjan kulutusosien ja XT-kulutusosien vaatimusten mukaan tiettyjen leikkuusovellusten mukaan. Katso alaosat 5.3.1, ja Yksittäisiä kulutusosia voidaan myös tilata tarpeen mukaan, jos varaosapaketit eivät vastaa nykyisiä tarpeita. Useimmissa tapauksissa on suositeltavaa tilata samat kulutusosat, jotka toimitettiin plasmaleikkuujärjestelmän mukana. 129

16 OSA 5 VARAOSAT (2) JATKOSOSAT (toimitetaan kytkimen mukana) KYTKIN (18224) JOUSTAVA TUKI (18225) 750 PÄÄ (20072) (Mukana O-rengas ja istukka) KYTKIMEN NAUHA (18207) SUOJA (19675) - 4,6 m (15 ) (18320) - 7,6 m (25 ) (19026) - 15,2 m (50 ) JÕUKEEVITUSKAABEL (19672) - 4.6m (15') (18221) - 7.6m (25') (19028) m (50') O-rengas (950790) (pään mukana) PLUNGER (20324) (used only with "XT" consumables) KAHVA (18208) 5/8 X 18 L.H. VEDONPOISTIN (18226) TULPPA KENKÄ (49N83) Kokoonpano 3 ISTUKKA (19679) (Pään mukana) Kokoonpano 1 Kuva 5-1 PT-31XL Polttimen osat ja kokoonpanot 130

17 OSA 5 VARAOSAT PT-31XLPC Poltinkokoonpano ( ) käytetään vain Powercut-650:n kanssa PYÖRRELEVY (20463) ELEKTRODI (20862) JOUSTAVA TUKI (18225) RUNKOKOKOONPANO (20072) NAUHAKYTKIN (18207) KYTKIN (18224) KAHVA (18208) JATKOSOSA (674520) VIRTAKAAPELI LÄMPÖSUOJA O-RENGAS (950790) 3/8-24UNF-2ª MÄNTÄ (20324) SUUTIN A (20860) Kokoonpano 2 Kuva 5-2 PT-31XLPC Polttimen osat ja kokoonpanot 131

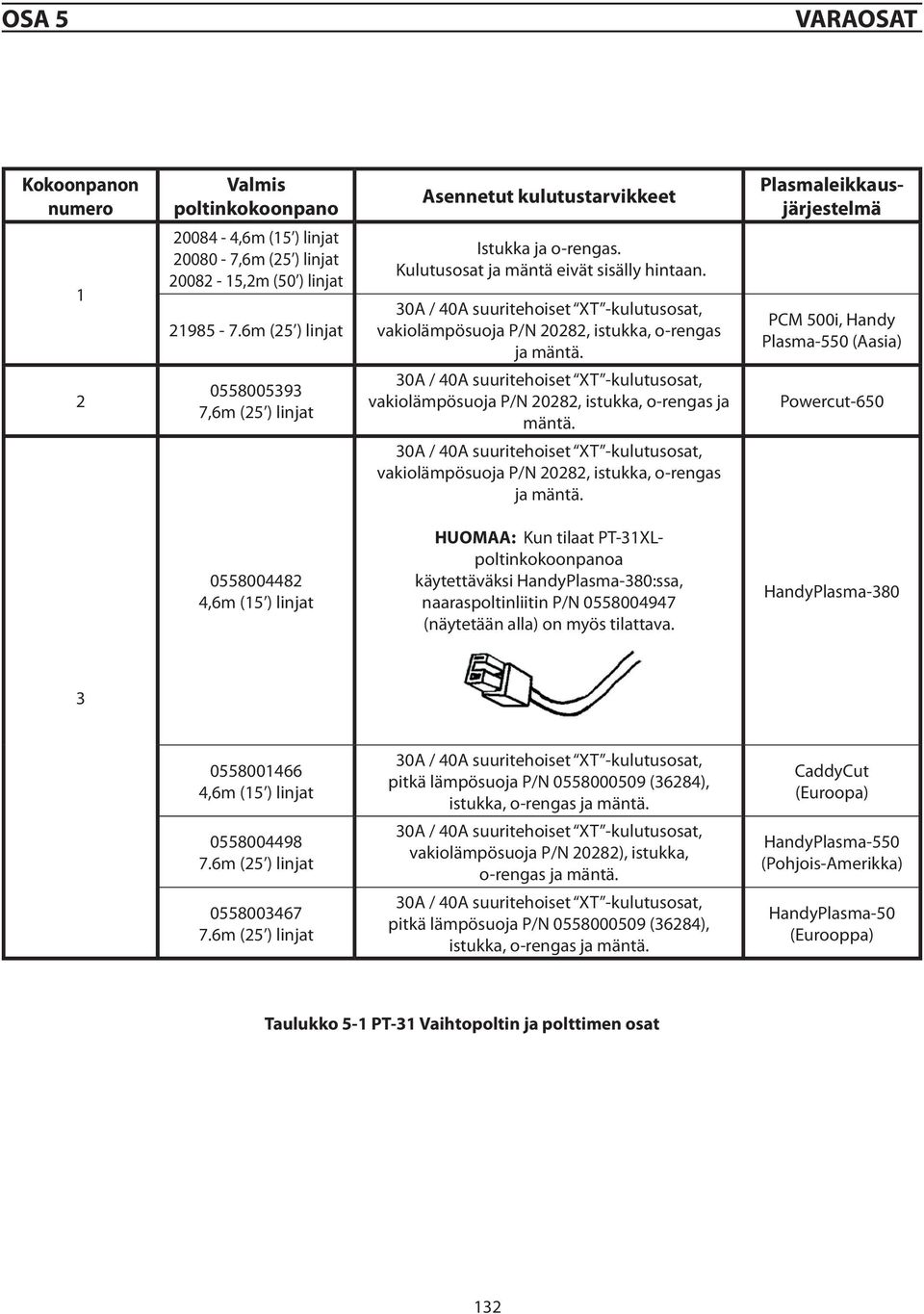

18 OSA 5 VARAOSAT Kokoonpanon numero Valmis poltinkokoonpano Asennetut kulutustarvikkeet Plasmaleikkausjärjestelmä ,6m (15 ) linjat ,6m (25 ) linjat ,2m (50 ) linjat m (25 ) linjat ,6m (25 ) linjat Istukka ja o-rengas. Kulutusosat ja mäntä eivät sisälly hintaan. 30A / 40A suuritehoiset XT -kulutusosat, vakiolämpösuoja P/N 20282, istukka, o-rengas ja mäntä. 30A / 40A suuritehoiset XT -kulutusosat, vakiolämpösuoja P/N 20282, istukka, o-rengas ja mäntä. 30A / 40A suuritehoiset XT -kulutusosat, vakiolämpösuoja P/N 20282, istukka, o-rengas ja mäntä. PCM 500i, Handy Plasma-550 (Aasia) Powercut ,6m (15 ) linjat HUOMAA: Kun tilaat PT-31XLpoltinkokoonpanoa käytettäväksi HandyPlasma-380:ssa, naaraspoltinliitin P/N (näytetään alla) on myös tilattava. HandyPlasma ,6m (15 ) linjat m (25 ) linjat m (25 ) linjat 30A / 40A suuritehoiset XT -kulutusosat, pitkä lämpösuoja P/N (36284), istukka, o-rengas ja mäntä. 30A / 40A suuritehoiset XT -kulutusosat, vakiolämpösuoja P/N 20282), istukka, o-rengas ja mäntä. 30A / 40A suuritehoiset XT -kulutusosat, pitkä lämpösuoja P/N (36284), istukka, o-rengas ja mäntä. CaddyCut (Euroopa) HandyPlasma-550 (Pohjois-Amerikka) HandyPlasma-50 (Eurooppa) Taulukko 5-1 PT-31 Vaihtopoltin ja polttimen osat 132

19 OSA 5 VARAOSAT Vakiokulutusosat Nämä kulutusosat antavat hyvän leikkauslaadun kevyillä ja keskipaksuilla metalleilla, kun niitä käytetään plasmavirtalähteen suositellulla leikkausalueella. Käännettävä elektrodi pidentää elektrodin käyttöikää ja mahdollistaa turvalukituksen, joka suojaa käyttäjää. Muiden kuin aitojen ESAB-kulutusosien ja varaosien käyttö voi aiheuttaa henkilövahinkoja ja/tai laitevaurioita. ESAB ei myönnä takuuta osille, jotka eivät ole ESABin toimittamia. Osien, jotka eivät ole ESABin toimittamia, käyttö ei automaattisesti merkitse ESABin laitetakuiden raukeamista. ESABin takuuvastuu raukeaa vain, jos muun kuin ESABin toimittaman osan voidaan osoittaa olevan laitteiston huonon toiminnan (tai virheellisen toiminnan) syy. Standardi (3.9mm) ELEKTRODI P/N /8" (28.6mm) LEVY P/N Valkoinen 4 reikää 5 pylvästä 4 pylvästä SUUTIN (KÄRKI) P/N A P/N A P/N A (Alkuperäinen tyyli ) LÄMPÖSUOJA 1-21/64" (33.7mm) P/N Vakio (Vaaleansininen) P/N Keramiikka (Valkoinen) Kuva 5-3 Polttimen etupään vakiokulutusosat 133

20 OSA 5 VARAOSAT Raskaan sarjan kulutusosat Kun elektrodin halkaisija on suurempi, elektrodi on myös painavampi. Näin jäähdytys toimii paremmin ja elektrodi kuluu vähemmän keskiraskaassa ja raskaassa leikkuutyössä, kun elektrodia käytetään oikein plasmavirtalähteen suositellulla leikkuualueella. Käännettävä elektrodi pidentää elektrodin käyttöikää ja mahdollistaa turvalukituksen, joka suojaa käyttäjää. Muiden kuin aitojen ESAB-kulutusosien ja varaosien käyttö voi aiheuttaa henkilövahinkoja ja/tai laitevaurioita. ESAB ei myönnä takuuta osille, jotka eivät ole ESABin toimittamia. Osien, jotka eivät ole ESABin toimittamia, käyttö ei automaattisesti merkitse ESABin laitetakuiden raukeamista. ESABin takuuvastuu raukeaa vain, jos muun kuin ESABin toimittaman osan voidaan osoittaa olevan laitteiston huonon toiminnan (tai virheellisen toiminnan) syy. Raskaaseen käyttöön 0.200" (5.1mm) ELEKTRODI P/N /32" (26.2mm) LEVY P/N (20463) Vaaleanpunainen 6 reikää 6 pylvästä SUUTIN (KÄRKI) P/N A P/N A Ei ristiluukkua LÄMPÖSUOJA P/N Vakio (Vaaleansininen) Kuva 5-4 Polttimen etupään kulutusosat, jotka on tarkoitettu raskaaseen käyttöön 134
