1 HELSINKI STREAM CITY KIRADIGI-HANKKEEN RAPORTTI OLLI HAKANEN, RESPACE OY

2 Helsinki Stream City -hankkeen lähtökohta on Helsinki Quick Step -ratkaisu (HQS). Helsingin junaliikenne muutetaan läpivirtaavaksi yhdistämällä itäinen ja läntinen ratahaara Finnopolis-asemalla. Helsingin keskustan juna-asema muuttuisi raitiojuna-asemaksi, jolta olisi hyvin nopeat yhteydet paitsi Finnopolis-asemalle ja Lentoasemalle myös hyvin laajalle alueelle Helsingissä Hämeenlinnanväylän, Tuusulanväylän ja Oulunkylän ratahaarojen sekä kantakaupungin asemien ansiosta. 2

3 Sisällys JOHDANTO HELSINKI STREAM CITY -HANKKEEN LÄHTÖKOHTA HELSINKI STREAM CITY -HANKKEEN TAVOITTEET HANKKEEN KUSTANNUKSET HANKKEEN RAJAUS BUDJETIN MUKAISEKSI HELSINKI STREAM CITY -MALLINNOS UUDEN ARKKITEHTUURIN PERIAATTEET Helsingin keskustan raitiojuna-asema ja opiskelijan Kandikaupunki Helsinki Promenadi, Pohjoisbaana ja Pasilan raitioasema Finnopolis-aseman ruutukaava Keskuspuiston ja Helsinkipuiston yhdistävä Kumpulanpuron kaupunkipuisto Vapautuvan varikko- ja logistiikka-alueen uusi kaupunginosa, Aurinkokulho-konsepti ELOKUVAN KÄSIKIRJOITUS OMARAHOITUSOSUUDEN HANKINNAN YLLÄTTÄVÄ ONGELMA HANKKEEN RAHOITUKSEN JA AIKATAULUN MUUTOS HELSINKI STREAM CITY -AVAJAISVIIKKO HELSINKI STREAM CITY -ELOKUVAN TUOTANTO HELSINKI STREAM CITY -ELOKUVAN ENSI-ILTA HELSINKI STREAM CITY -JATKOHANKE NEW YORKISSA HELSINKI STREAM CITY -ELOKUVAN TOINEN ESITYS KEHITYSTYÖN SEURAAVA VAIHE LIITTEET: 1. Helsinki Quick Step -ratkaisun kiteytys 2. Helsinki Stream City -lyhytelokuvan käsikirjoitus RE Eric W. Sandersonin ohjelma ja asiantuntijatapaamiset Visitor Scholar at CUNY Institute for Urban Systems -kutsukirje 5. Helsinki Stream City -lyhytelokuvan version linkki LINKIT: 1. (myös Helsinki Stream City - ja New York -hankkeiden tiedot) 2. (Helsinki Stream City -hankkeen jatko Manhattan East River City -hanke New Yorkissa) 3. (People Flow Master Plan & Freight Flow Master Plan -konseptien kickoff New Yorkissa) 4. (HQS-ratkaisua edeltävä kehitystyö) 3

4 JOHDANTO Helsinki Stream City -projekti on ympäristöministeriön Kiradigi-ohjelmasta tuen saanut kehityshanke. Sen tavoite on mallintaa, simuloida ja havainnollistaa systeemisen liikkumisen vapauden logiikalla (MaaS) rakennettava sadantuhannen asukkaan uusi kantakaupunki Helsingin keskustassa vapautuvalle rata-, varikko- ja logistiikka-alueelle. Hanke esittelee lyhytelokuvan keinoin raideliikenteen kokonaisratkaisun ja uuden kävelyvauhdin mukaan suunnitellun kaupunkiympäristön, jota ei kahlitse liikenteen vaara, melu eikä pöly. Hankkeen vastuullisen toteuttajan Respace Oy:n tärkein kumppani oli porilainen UC4D Unlimited Creations Ltd (UC4D), joka mallinsi Helsinki Stream City -suunnitelmat. Elokuvan leikkasi Salomon Invest OÜ ja äänimaisemaa rakensi Aalto-yliopiston alan opiskelija. Elokuva kertoo Suomen pääkaupungin ainutlaatuisesta mahdollisuudesta nousta kestävän kaupungistumisen edelläkävijäksi. Uusi elinvoimainen kaupunkiympäristö voidaan rakentaa kiertotalouden periaatteella. Kaupunkia tiivistettäisiin jo kertaalleen käytettyä maanpintaa hyödyntäen. Valitettavasti Helsingin kaupunki kieltäytyi tukemasta hanketta edes eurolla. Jo sovittu huomattava avustus eräältä yritykseltä jäi kaupungin tuen puutteen takia saamatta. Suunnitellusta budjetista katosi 2/3. Alkuperäisestä hankesuunnitelmasta toteutui Helsinki Stream City -lyhytelokuva. Helsinki Stream City -projekti on osa pitkäjänteistä kehitystyötä, jonka tavoitteena on kestävä kaupungistuminen ja maailmanlaajuinen vaikuttavuus. Kehitystyön seuraava vaihe on liikkumisen käsitteistön ja suunnittelumetodien uudistaminen vastaamaan aikamme todellisuutta ja haasteita. Kehitysympäristönä toimii New York City luvun liikennesuunnittelun tuottamat ruuhkat ja joukkoliikenteen ongelmat ovat siellä kärjistyneet äärimmilleen. Siksi se on juuri oikea ympäristö People Flow Master Plan ja Freight Flow Master Plan -konseptien kehittämiseen. 4

5 1. HELSINKI STREAM CITY -HANKKEEN LÄHTÖKOHTA Helsinki Stream City -hankkeen lähtökohta on vuodesta 2012 jatkunut Helsingin joukkoliikenteen kehittämistyö. Sen ensimmäinen vaihe päättyi Armi Urban Forum 2014 tapahtuman Entä jos, Helsinki? -elokuvan ensi-iltaan. Elokuvan tuotannon tilasi Respace Oy:ltä Arkkitehtuurin, rakentamisen ja muotoilun yhdistys Armi ry. Tuotannon aikana syntyi asiantuntijoiden keskustelupiiri, joka on siitä lähtien ollut onnistuneen kehitystyön tärkeä mahdollistaja. Marras-joulukuussa vuonna 2015 tutkin kaupunkiliikkumista New Yorkissa. Siellä tehdyt havainnot innoittivat kehittämään Helsinkiin ratkaisua, jossa raideliikenteen järjestelmät sijoittuisivat maanpinnalle tai välittömästi sen ala- tai yläpuolelle. Hylkäsin Pisararadan ja Töölön metron kaltaiset syvälle maan uumeniin rakennettavat tunnelit. Uuden ratkaisun esikuvana toimi New Yorkin katupinnan alle sijoittuvien metrolinjojen erinomainen saavutettavuus. Neliraiteisten metrolinjojen express- ja paikallislinjojen matkaketjut sekä kerrosasemien vaihtomukavuus olivat vakuuttavia. Helsinki Quick Step -ratkaisun (HQS) visio ja periaatteet olivat löytyneet. Kesäkuussa 2016 esittelin ratkaisua eduskunnan liikenne- ja viestintävaliokunnalle. Lokakuussa 2016 sain liikenne- ja viestintäministeriön toimeksiannon HQS-ratkaisun vaikuttavuuspotentiaalin selvitystyöstä. Kesäkuussa 2017 tuli ministeriön jatkotoimeksianto, jolla ratkaisua täsmennettiin. Selvitystyö valmistui marraskuussa 2017 (liite 1). Ratkaisun kantava ajatus on Helsingin ratajärjestelmän muuttaminen läpivirtaavaksi yhdistämällä junaliikenteen itäinen ja läntinen ratahaara Ilmalan ratapihalle sijoittuvalla uudella Finnopolis-asemalla. Valtakunnallisen ratajärjestelmän tärkeimmän solmukohdan välityskyky kasvaisi yli kaksinkertaiseksi ilman Keravan ja Helsingin välisiä lisäraiteita. HQS-avainradalla (Kerava-Helsinki-Espoo) Helsinkiin liikennöivien junien enimmäismäärä kasvaisi 88 junaan 1 tunnissa (nykyisin 41). Laituriraiteiden määrä olisi kuusi (nykyisin 19). HQS-ratkaisun toinen osa on Helsingin Päärautatieaseman muutos tiiviin raitiojunaliikenteen asemaksi. Keskustan neliraiteisen raitioradan keskimmäisillä raiteilla liikennöitäisiin suoraan Finnopolis-asemalta Helsingin keskustaan. Laitaraiteilla raitiojunat pysähtyisivät viidellä väliasemalla. Niiltä on loistavat yhteydet kantakaupungin poikittaisliikenteen parhaille reiteille ja tärkeimmille massatapahtumien paikoille. Vaihto junista raitiojuniin ei kerrosasemalla kestä 2 minuuttia kauempaa. Kokonaismatka-ajat lyhenevät Helsingin keskustaan, kantakaupunkiin ja koko Helsingin seudulle junaa/h nopeilla kauko- ja lähiliikenteen raiteilla välillä Kerava-Finnopolis-Leppävaara sekä 24 kaupunkijunaa/h välillä Hiekkaharju-Finnopolis-Huopalahti. Kaukoliikenteen kasvu vaatii Pääradan neliraiteistamista Kerava-Tampere -välillä. Turun Tuntirata tasapainottaisi ratajärjestelmää. Näiden toteutumista odotellessa läpivirtaavan järjestelmän tehokkuus hyödynnetään lähiliikenteen junavuorojen lisäyksenä. Juuri lähiliikenteen junat tarjoavat laajalta alueelta autolla liikkumista nopeamman yhteyden Helsingin keskustaan ja heilurilinjojen ansiosta koko pääkaupunkiseudulle. 5

6 2. HELSINKI STREAM CITY -HANKKEEN TAVOITTEET Helsinki Stream City -hankkeen tavoite on havainnollistaa HQS-ratkaisun mukainen Helsingin saavutettavuuden paraneminen sekä maankäytön hyödyt pääkaupungin sydämessä Kaivokadun ja Metsälän välisellä alueella. Tarkoituksena on kertoa uusista mahdollisuuksista kansalaisten ja päättäjien helposti ymmärtämällä tavalla. Hankesuunnitelmassa keinoina olivat lyhytelokuva ja digitaalinen peliympäristö. Tavoitteista toteutui lyhytelokuva, jonka ensi-ilta oli HANKKEEN KUSTANNUKSET Hankesuunnitelma perustui kokonaiskustannuksiin, joista oli henkilöstökuluja, jotka jakautuisivat puoliksi Respace Oy:n ja UC4D:n kesken euron asiantuntijapalveluiden budjetti käytettiin elokuvan leikkaamisen ja äänimaiseman kustannuksiin euron laitehankintojen varaus käytettiin Bio Rex elokuvateatterin vuokraan. Omarahoitusosuuden hankinnan yllättävästä ongelmasta johtuen hanke toteutui euron eli kolmasosan budjetilla. Rahoitushankinnasta kerrotaan raportin luvussa HANKKEEN RAJAUS BUDJETIN MUKAISEKSI Helsinki Stream City -hanke rajattiin lyhytelokuvan tuottamiseen vuoden loppuun mennessä. 3Dmallin dynaamisesta tarkastelusta digitaalisessa peliympäristössä oli luovuttava. Kävelyvauhdin huomioiva korttelijulkisivujen rytmin kuvaamista valmisteltiin Torkkelin lukion kuvataideopiskelijoiden kanssa. Työn tuloksista nautitaan elokuvan seuraavassa versiossa. Ensi-illan elokuvaan niitä ei ehditty liittää. Helsingin avoimeen 3D-kaupunkimalliin liitetty Helsinki Stream City -malli valmistui v jouluviikolla. Kokonaisuuteen liitettiin Keski-Pasilan ratapihakortteleiden 3D-malli sekä Hakaniemen, Hanasaaren, Sompasaaren, Kalasataman ja Hermanninrannan 3D-mallit. Ne saatiin Helsingin kaupungilta. Keski-Pasilan Triplan ja Trigonin 2 3D-massamallit saatiin YIT:n luvalla kohteiden suunnittelutoimistoilta. Hankkeen kaupunkimallista tulikin varsin näyttävä. 5. HELSINKI STREAM CITY -MALLINNOS Helsinki Stream City -mallinnos pääsi alkamaan, kun Espoon kaupungilta saatu toimeksianto varmisti hankkeelle 1/3 rahoituksen. Mallintamisen vetäjä Timo Kyyrö (UC4D) huolehti Helsinki Stream City -suunnitelman istuttamisesta Helsingin kaupungin 3D-kaupunkimalliin. Lauri Eklund (UC4D) mallinsi Helsinki Stream City -suunnitelmat malliin sovitettaviksi. Mallintaminen tehtiin intensiivisesti loka-joulukuun aikana. Johtuen alueen laajuudesta Helsingin avoimen Unity-ympäristöön rakennetun 3D-kaupunkimallin muunnos Unreal Engine -ympäristöön oli haastava tehtävä. Kaupunkimallin jakaminen osiin ja osien dynaaminen muuttuminen katsomisetäisyyden mukaan vaati kokeiluja ja ohjelmointia. 2 Tripla (Arkkitehdit Soini & Horto) on Pasilan sillan pohjoisreunaan rakenteilla oleva kolmiosainen rakennuskompleksi. Trigon on Keski-Pasilan Tornikilpailun voittaneen arkkitehtitoimisto Lahdelma-Mahlamäen ehdotuksen nimi. 6

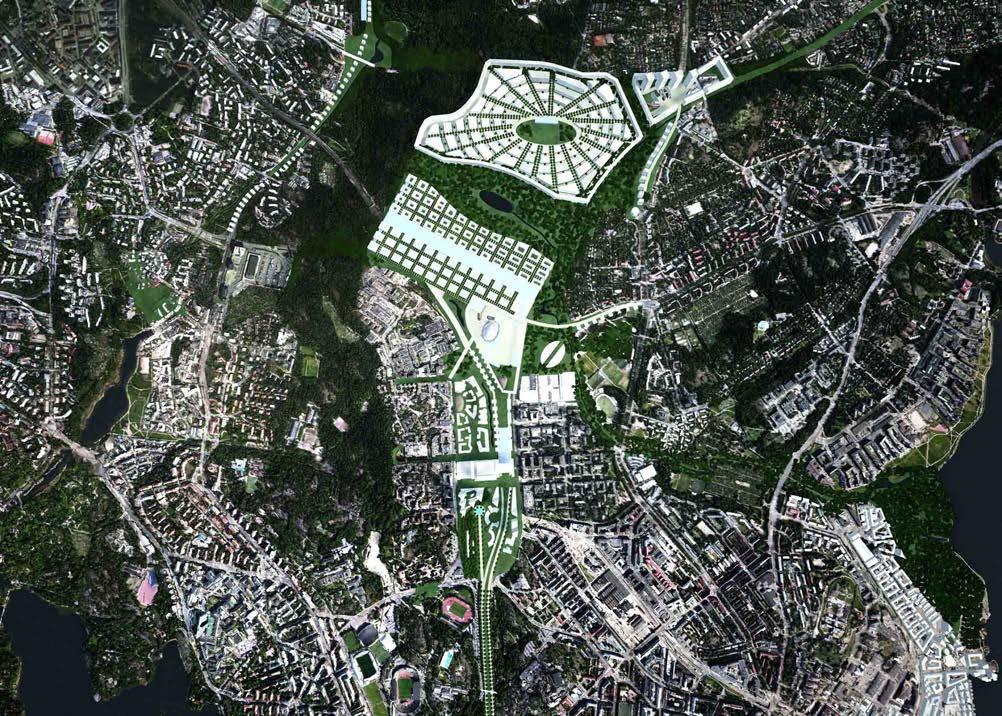

7 Helsinki Stream City -suunnitelman rakennukset mallinnettiin valkoisina massoina. Uusi kaupunkirakenne saatiin näin erottumaan olemassa olevasta kaupungista selkeästi. Elokuvassa mallia tarkasteltaisiin lintuperspektiiviä käyttäen. Junaliikenne ja raitiojunaliikenne sekä niitä täydentävä pikaraitoliikenne simuloitiin eri värisinä dynaamisina nauhoina, joilla havainnollistettiin raideliikenteen kokonaisuus. Kaupunkimallista otettuun kuvaan on piirretty hankkeessa suunniteltu raideliikenneverkko. Violetilla piirretyt raitiolinjat on lisätty kuvaan elokuvan ensi-illan jälkeen. Kuvassa ei ole esitetty kantakaupungin raitioverkkoa eikä metrolinjaa, jotka myös integroituvat osaksi kokonaisuutta erinomaisesti. Raitiojunien matka-aikamerkinnät Helsingin keskustaan kertovat niiden huikeasta nopeudesta. Raitiojunat voivat omalla radallaan hyödyntää huippunopeuttaan ja viimeinen osuus Finnopolisasemalta Helsingin keskustaan sujuu viidessä minuutissa. Letka-ajoon 3 kykenevät raitiojunayksiköt voivat myös jakaa linjalla pysähtymisiä keskenään, jolloin kaikkien matka-aika nopeutuisi. Transtechin kokoama Smart Tram Ecosystem -hankkeen yritysryhmä kehittää parhaillaan autonomista raitioliikennettä. Se tekisi raitiojunien älykkään letka-ajon mahdolliseksi. Uusia kaupunginosia mallinnettiin Kaivokadulta Metsälään mukaan lukien Käpylän aseman ympäristö. Luonnonympäristöistä mallinnettiin Ilmalan nykyiselle ratapihalle sijoittuva puisto ja paikalla alunperin sijainnut pieni järvi. Järven lasku-uoma, Kumpulanpuro, mallinnettiin avouomana Vanhankaupunginlahdelle. Haaganpuro mallinnettiin avouomana maanpinnalle. Hämeenlinnanväylän ja Tuusulanväylän eteläosiin mallinnettiin autoliikenteen tyrehtymisen ansiosta mahdollisiksi tulevat asuinalueet (ks. kansikuva). Uuden arkkitehtuurin mallintamisen periaatteista lisää luvussa 6. 3 Raitiojunien letka-ajo tarkoittaa sitä, että raitiojunan yksiköt voivat liittyä yhteen ja irrottautua linjalla liikennöidessään ilman mekaanista kylkeytymistä toisiinsa. Tämä mahdollistaa raitiojunan pituuden eli kapasiteetin säätämisen linjaosuuksien erilaisten matkustajavirtojen mukaan. Se mahdollistaa myös kannattavan liikennöinnin laajemmalla alueella, kun pienempien matkustajavirtojen ratahaarojen yksiköitä voidaan yhdistää pidemmiksi juniksi rataverkon runkolinjoilla. Esimerkiksi Helsingin keskustan ratakäytävän kolmen yksikön raitiojunat voidaan Finnopolis-asemalla koota pohjoisen raitioverkon kolmen ratahaaran yhden yksikön raitiojunista. 7

8 6. UUDEN ARKKITEHTUURIN PERIAATTEET Yksi hankkeen kunnianhimoisista tavoitteista oli havainnollistaa uutta kaupunkiympäristöä ja arkkitehtuuria, joka tulee mahdolliseksi, kun suunnittelua ei enää kahlitse liikenteen tuottama vaara, melu ja ilmansaasteet. HQS-ratkaisun myötä Helsingin keskelle Kaivokadulta Metsälään syntyy laaja kävelykaupunki. HQS-avainrata on maanpinnan alapuolella Oulunkylän ja Keskuspuiston välisellä alueella. Raitiojunaliikenne on omalla radallaan suureksi osaksi katupinnan ylä- tai alapuolella. Keski-Pasilan huolto- sekä tyrehtynyt paikoitusliikenne ovat maan alla. Tämän luvun kuvat ovat 3D-mallintamista varten tehtyjä luonnoksia, eivät loppuun saakka viimeisteltyjä suunnitelmia. 8

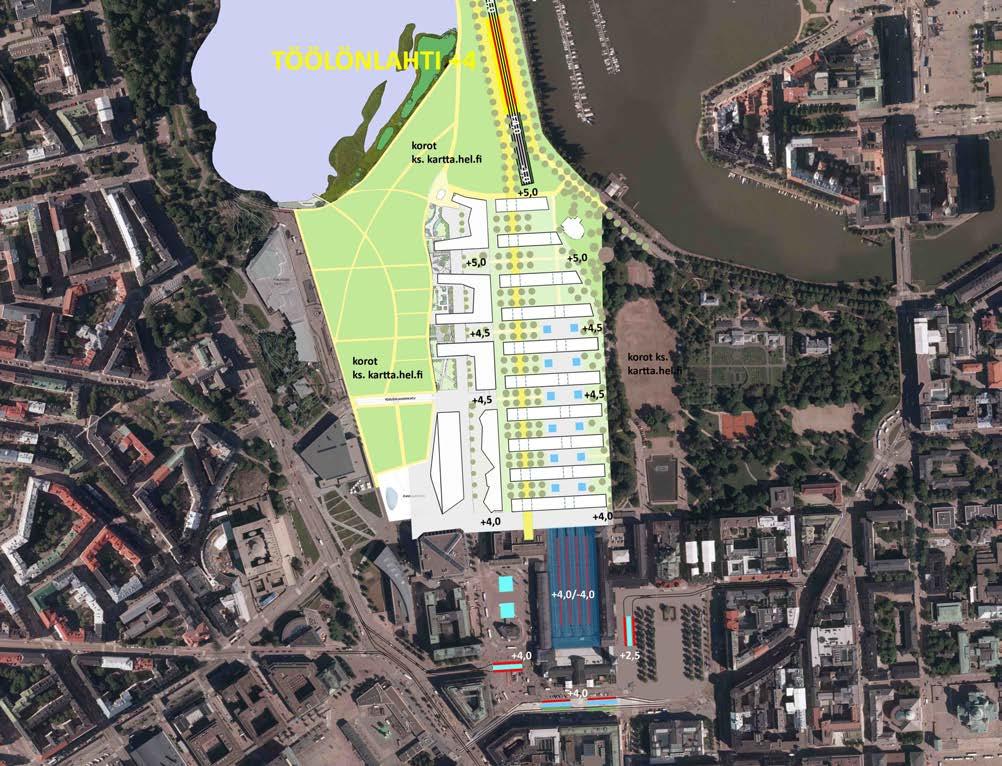

9 6.1. Helsingin keskustan raitiojuna-asema ja opiskelijan Kandikaupunki Helsingin keskustaan johtava neliraiteinen raitiorata sukeltaa maanpinnan alapuolelle Töölönlahden talorintaman alun ja Kaisaniemen ravintolan kohdalla. Töölönlahden ja Kaisaniemen puistojen maanpinta yhdistyy vapaasti kuljettavaksi. Töölönlahden laituripihalle voidaan rakentaa opiskelijan Kandikaupunki. Mikäli pääkaupunkiin halutaan elävä keskusta, paras tae on sijoittaa sinne opiskelunsa alkuvaiheessa olevien opiskelijoiden asumista. Mikäli halutaan välttää Manhattanin Wall Streetin kaltainen muulloin kuin työajalla kuollut aavekaupunki, kaupungin keskustaa tulee tietoisesti rakentaa muilla kuin kiinteistömarkkinoiden ehdoilla. Opiskelijat ovat kansakunnan tulevaisuus. He ansaitsevat asumisen pääkaupungin sydämessä. He eivät vaadi asuinympäristönsä omistamista. Ainutlaatuinen asuminen kiertäisi opiskelijasukupolvelta toiselle kansakunnan yhteiseksi iloksi ja hyödyksi. Alla on Helsingin keskustan 3D-mallintamista varten piirretty kuva. Kandikaupunki sijaitsisi nykyisen 19 raiteen laituripihan paikalla. Raitiojunien matkustajavirta hajaantuu keskustassa neljään suuntaan kahdessa tasossa. Alustavasti on tutkittu myös keskustan uusia raitiolinjoja, joilla korvattaisiin nykyistä bussiliikennettä. Elielin aukion katupinnan alapuolella sijaitseva paikoitushalli muutettaisiin moninkertaisiksi kasvaneiden matkustajavirtojen yhdeksi uudeksi kulkureitiksi. Kuvassa on esitetty myös raitioradan varren jalankulkijoiden ja pyöräilijöiden viherbulevardien alku Helsingin keskustassa. Kuvan ylälaidassa on Töölön- ja Eläintarhanlahden kannaksen raitiojunaseisake. 9

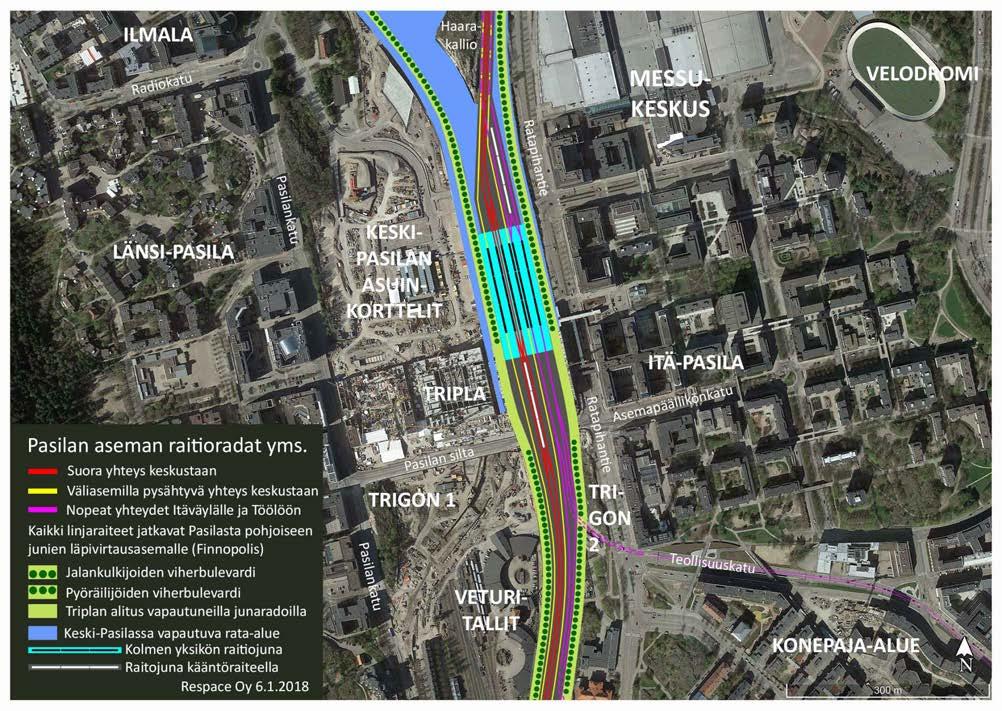

10 6.2. Helsinki Promenadi, Pohjoisbaana ja Pasilan raitioasema HQS-ratkaisu vapauttaa Helsingin keskustaan johtavan junien ratakäytävän uudelleen käytettäväksi. Neliraiteisen raitioradan rinnalle voidaan rakentaa maailman mitassakin ainutlaatuisen upeat kävelijöiden ja pyöräilijöiden viherbulevardit ydinkeskustasta kauas pohjoiseen. Ilta-auringon puolella kulkee Helsinki Promenadi, Pasilan aseman ja Finnopolis-aseman kautta, Elielinaukiolta keskuspuistoon yhtenäisenä jatkuva jalankulkijoiden viherbulevardi. Aamuauringon puolella kulkee Pohjoisbaana, pyöräilijöiden viherbulevardi. Kuvassa on Pasilan aseman muunnos juna-asemasta raitioliikenteen solmuasemaksi. Viherbulevardien jalankulkijat ja pyöräilijät ohittavat aseman risteämättä muun liikenteen kanssa. Viherbulevardeilta on valmiit juna-asemalta periytyvät hissi- ja muut vertikaaliyhteydet Pasilan sillan tasolle ja aseman alikulkukäytävälle. Suunnitelmassa Pasilan juna-aseman laitureita ja ratapohjia hyödynnetään sellaisenaan keskustan raitiojunien sekä nopeiden poikittaisten raitiolinjojen asemana (ks. kuva sivulla 7). Asemalla on laiturit myös keskustan nopeille raitiojunille. Nekin voivat tarvittaessa pysähtyä Pasilassa. Pasilan aseman eteläpuolelle keskustaan johtavien raiteiden väliin voi rakentaa poikkeustilanteita varten kääntöraiteen. Sitä käytetään, jos keskustan raiteet eivät ole liikennöitävissä. Aseman pohjoispuolelle kääntöraide olisi pikaratikoiden käytössä. Itäväylän ja Meilahden pikaratikat voivat sen avulla kääntyä Pasilassa, jolloin syntyy erittäin nopea poikittaislinja. Pikaraitiolinjojen raiteet jatkuvat Pasilasta Finnopolis-asemalle. Junamatkustajat voivat vaihtaa junasta suoraan Itäväylää Itä- Helsinkiin tai Töölöön ja Länsisatamaan liikennöiville raitiolinjoille. 10

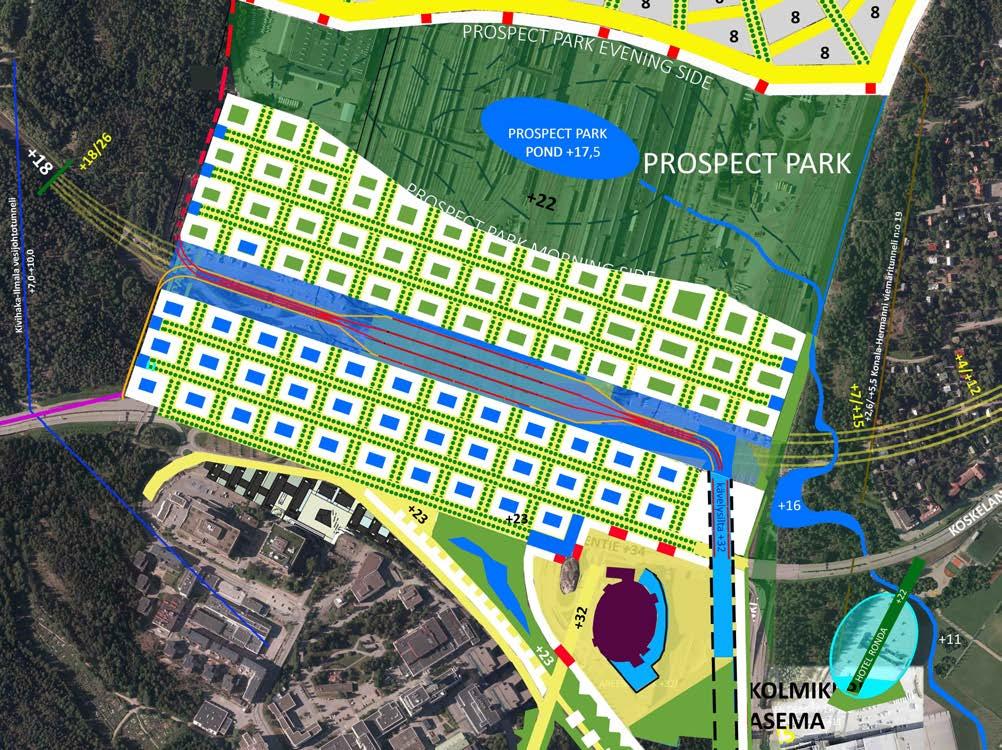

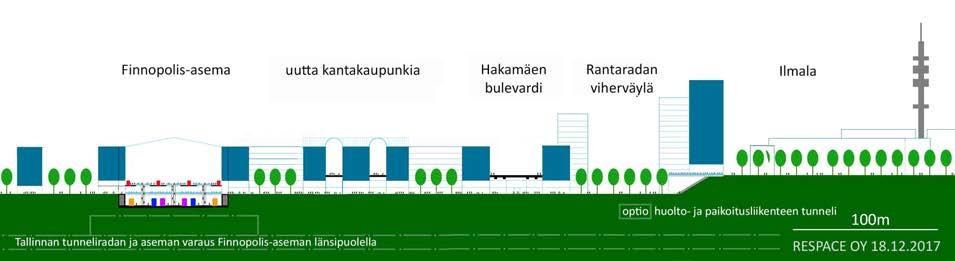

11 6.3. Finnopolis-aseman ruutukaava Kuvassa on 3D-mallinnosta varten piirretty junien läpivirtausaseman ympäristö. Kaupunginosalla on asemasta suunnan ottava ruutukaava. Helsinki Stream City -elokuvan lähtökohta on maankäytön hyötyjen optimointi sekä mahdollisimman laaja esteetön jalankulkuympäristö. Hakamäentien silta on elokuvan kaupunkisuunnitelmassa purettu. Keski-Pasilan huolto- ja tyrehtynyt paikoitusliikenne on maan alla. Huoltotunneli kiertää Ilmalan (ks. kuva sivulla 5) ja jatkaa Länsi-Pasilan kalliossa Triplalle ja Trigonille 4. HQS-ratkaisussa (liite 1) Hakamäentien siltaa ei ehdotettu purettavaksi. Helsinki Stream City -suunnitelma havainnollistaa rohkeasti maankäytön koko hyötypotentiaalin. Ruutukaavan kadut ylittävät junaradan ja aseman. Kadut ovat Helsingin keskustan Bulevardin levyisiä. Alla olevan kuvan kussakin korttelissa on 20 erilaista julkisivua. Elokuvan seuraavassa versiossa on mukana Torkkelin kuvataidelukion oppilaiden piirtämiä julkisivuluonnoksia yhdistettynä New Yorkissa kuvattuihin julkisivuihin. Arkkitehtuurin mittakaavan ja katujulkisivujen rytmi on kävelyvauhtia etenevän ihmisen kokemuksia rikastuttava. Rantaradan reitille Ilmalan pohjoisrinteeseen on hahmoteltu täydennysrakentamista maaston tasoeron kohdalle. Areena ja Haarakallio kehystetään rakennuksella samasta syystä. Autoliikenteen tyrehtyessä tarpeettomaksi käyvän Veturitien tilalla on puisto hulevesiaiheineen. 4 Tripla (arkkitehdit Soini & Horto Oy) on Pasilan sillan varteen rakentumassa olevan kolmiosaisen kompleksin nimi. Trigon on Keski-Pasilan tornialueen kilpailun voittaneen arkkitehtitoimisto Lahdelma&Mahlamäki ehdotuksen nimi. 11

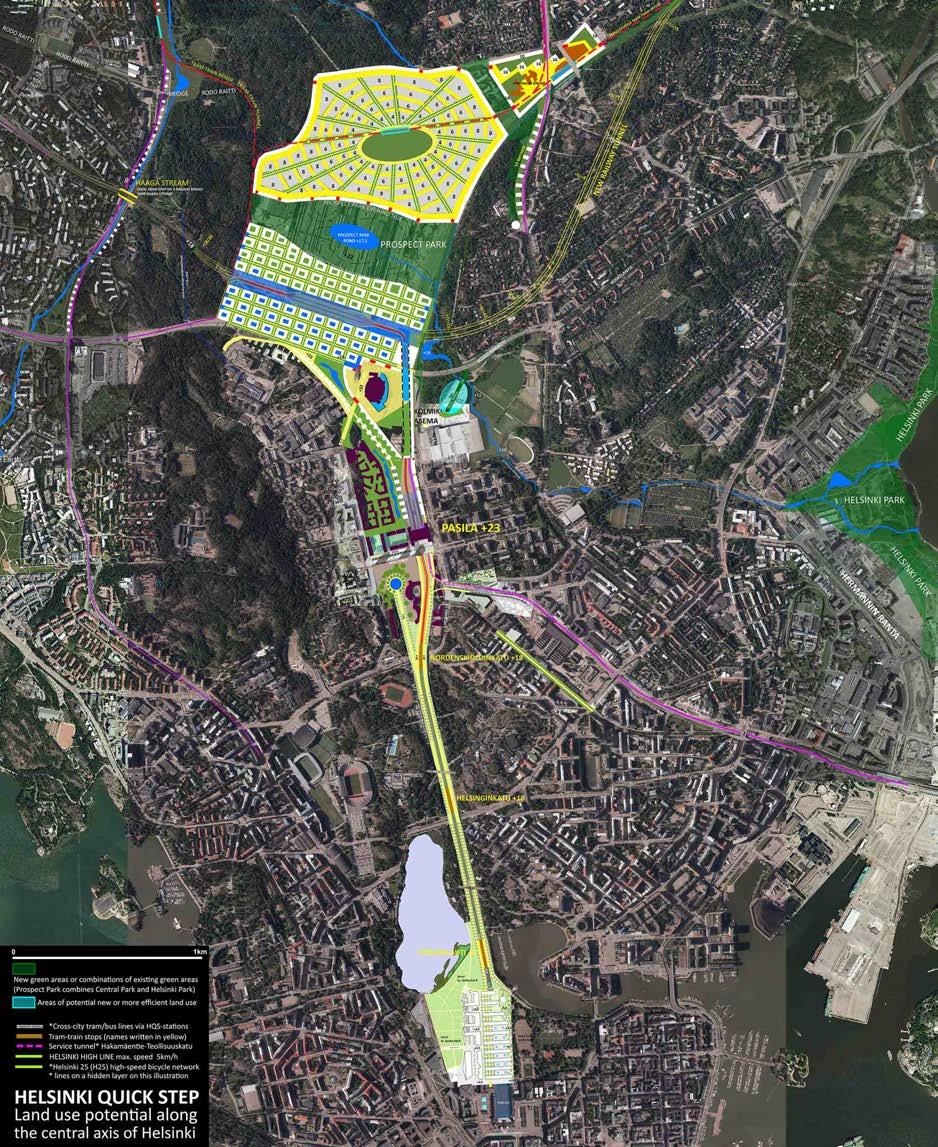

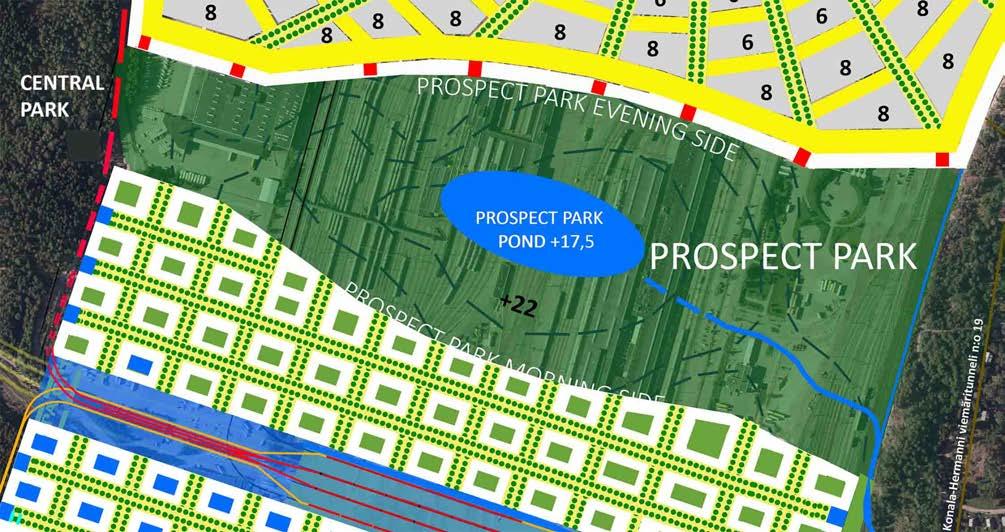

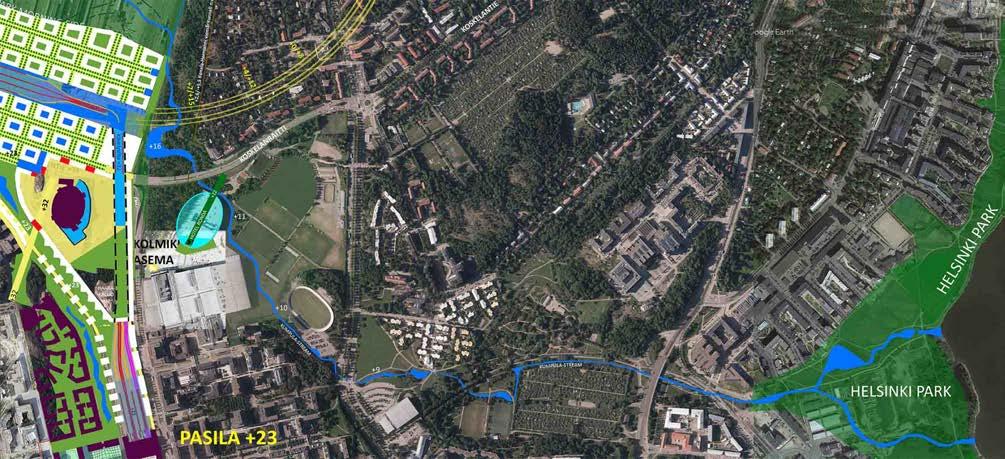

12 6.4. Keskuspuiston ja Helsinkipuiston yhdistävä Kumpulanpuron kaupunkipuisto HQS-ratkaisu vapauttaa Ilmalan ratapihan junaliikenteeltä ja -varikoilta. Läpivirtaavan junaliikenteen varikot siirtyvät Helsingin ulkopuolelle 5. Pasilan entisen kaatopaikan pilaantuneet maaainekset puhdistetaan ja korvataan Käpylän alittavan junatunnelin kalliomurskalla. Kahden uuden kaupunginosan väliin rakennetaan puisto (kuvan Prospect Park) ja sen keskelle palautetaan paikalla alunperin sijainnut pieni järvi. Sen lasku-uoma Kumpulanpuro palautetaan maanpinnalle koko matkalla Vanhankaupunginlahdelle. Kumpulanpuron kaupunkipuisto yhdistää Keskuspuiston ja Helsinkipuiston. Puhdasvetiseen puroon istutetaan taimenia. Yhteinen suuri puisto mahdollistaa myös Helsinki Stream City -suunnitelman uusien kaupunginosien tehokkaan rakentamisen. 5 Varikkojen siirroista löytyy tiedot verkkosivulta (raportin linkki 1). 12

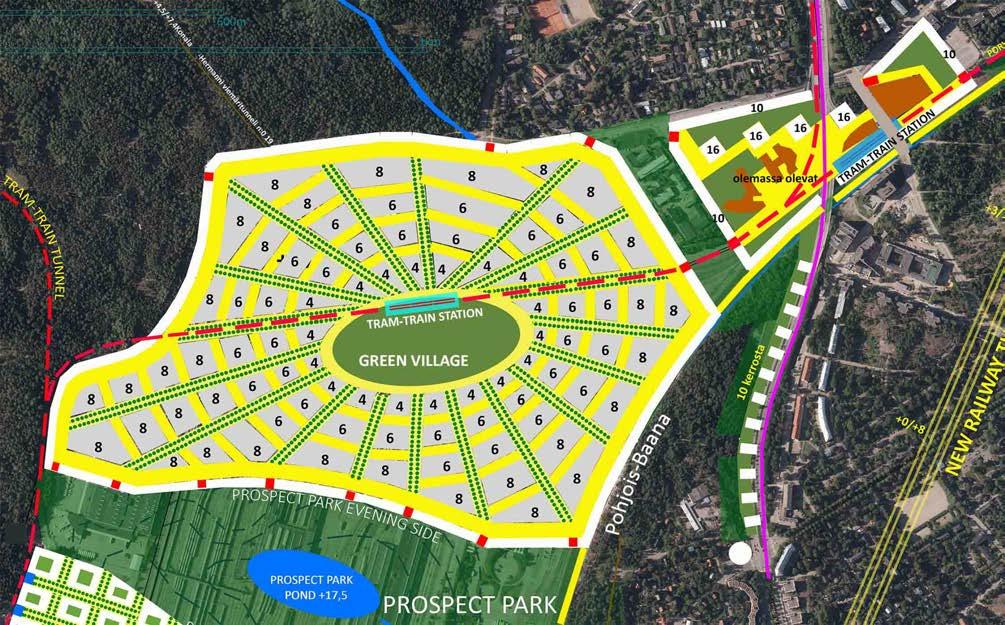

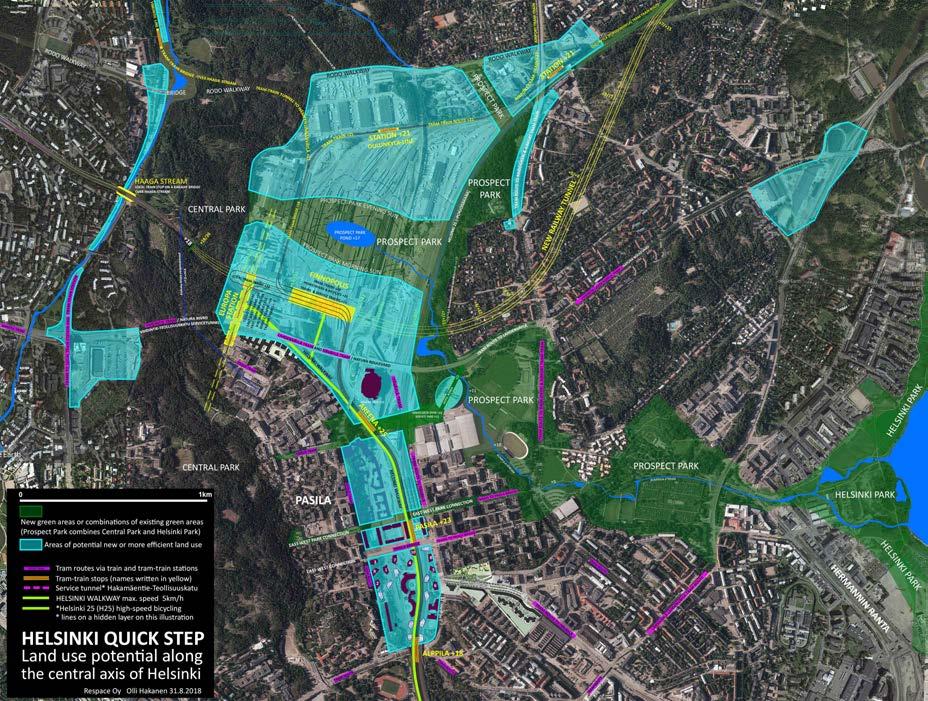

13 6.5. Vapautuvan varikko- ja logistiikka-alueen uusi kaupunginosa, Aurinkokulho-konsepti Junavarikkojen, postin jakelukeskuksen ja maaliikennekeskuksen toimintojen siirtyessä muualle Helsingin maantieteellisessä keskipisteessä vapautuu valtava maa-alue. HQS-ratkaisun Oulunkylän haaran raitiojunien yksi asema sijoittuu keskelle uutta kaupungiosaa. Helsingin keskustaan on asemalta kahdeksan minuutin raitiojunayhteys. Aluetta palvelevat myös keskustaan johtavat jalankulkijoiden ja pyöräilijöiden viherbulevardit. Uusi kaupunpunginosa on puistojen ympäröimä. Aurinkokulhon idea on kehäkaupunki, jonka keskellä on raitiojuna-asema ja puisto. Rakentaminen tehostuu porrastetusti kohti kaupungin kehystä. Auringossa kylpevältä asemapuistolta lähtevät säteittäiset kadut kohti kehyskatua. Mittakaava on jälleen lainattu Helsingin keskustan Bulevardilta. Kuvasta puuttuu osa katupuista sekä kehysrakennuksen oleellinen yksityiskohta Green Edge. Puiston puolella kehysrakennuksen julkisivu on osa puistoa. Kaupunginosaa kiertävä viherrakenne suunnitellaan eläinten ja kasvien hyvinvoinnin ja luonnon monimuotoisuuden näkökulmasta. Ihmisen käyttöympäristö on kaupunginmuurin sisäpuolella. Ajatuksen kehittämiseen ei ollut hankkeen aikana mahdollista syventyä periaatetta enempää. Maanpinnan jakaminen ihmisen ja luonnon ympäristöihin edellyttää uusien ratkaisujen löytämistä. Aurinkokulho-konseptin tehokas ulkokehä tuottaa paljon suuremman maankäytön hyödyn kuin huomattavasti pienemmän keskikohdan tehokas rakentaminen tuottaisi. Auringonvalo jakautuu kaikille. Käpylän juna-aseman korvaavan raitiojuna-aseman ympäristö voidaan rakentaa samalla periaatteella. Taivaskallio ja Louhenpuisto voidaan säilyttää luonnonympäristöinä. Tuusulanväylän eteläpää rakennetaan asuinalueeksi esimerkiksi kuvan mukaisin pistetaloin. Käpylän raitiojuna-aseman ympäristön mallinsimme huomaamattani liian massiiviseksi. Pari kolme kerrosta olisi pitänyt madaltaa kaikkia uusia taloja. Virheen korjaaminen ei tiukan aikataulun takia onnistunut. 13

14 7. ELOKUVAN KÄSIKIRJOITUS Elokuvan käsikirjoituksen laatiminen alkoi Helsinki Stream City -hankkeen avajaisviikon jälkeen syyskuussa. Neuvonantajana toimi Pete Lipponen. Äänimaiseman ideointiin osallistuivat Outi Ampuja ja Aura Nousiainen. Valitettavasti toteutunut budjetti ja omarahoitusosuuden hankinnan vaatiman ajankäytön myötä kiristynyt aikataulu esti hyvien ehdotusten toteuttamisen. Viimeisin versio elokuvan käsikirjoituksesta valmistui (liite 2). Oli selvää, että niin kunnianhimoisesti elokuva ei toteudu kutistuneen budjetin ja kiristyneen aikataulun takia. Käsikirjoituksessa on elokuvan alkuperäinen sanoma ja uudet kaupunkisuunnittelun ja arkkitehtuurin ilmentymät, joita elokuvalla haluttiin esitellä. Toteuttaisin sen edelleen hyvin mielelläni. Käsikirjoituksessa oli viisi jaksoa. Ensimmäisessä esitellään elokuvan tekemisen lähtökohta, tavoite ja tekemistä ohjaavat arvot ja periaatteet. Toisessa osassa kuvataan Helsinkiä sen syntymästä nykyaikaan päätyen tulevaisuuden haasteisiin. Kolmannessa osassa esitellään muutoksen avain viisaan liikkumisen systeemin mahdollistama maanpinnan kiertotalouteen siirtyminen. Neljännessä osassa esitellään uusi arkkitehtuuri, jonka liikkumisen muutos tekee mahdolliseksi. Viidennessä toteutumattomassa osassa oli tarkoitus esitellä kestävä kaupunkikulttuuri fiktiivisen tarinan avulla. 8. OMARAHOITUSOSUUDEN HANKINNAN YLLÄTTÄVÄ ONGELMA Päätöksen Kiradigi-tuesta piti tulla tuen saaneille toukokuun alkuun mennessä. Tieto tuli kuitenkin vasta kesäkuun alussa. Keskeytyneet neuvottelut tuesta omarahoitusosuuden hankkimiseksi piti käynnistää uudelleen. Tärkein tavoite oli saada Helsingin kaupungin tuki, koska erään yrityksen euron avustuksen ehto oli Helsingin osallistuminen. Lähetin asiaa koskevan viestin pormestari Jan Vapaavuorelle Kerroin viestissäni, että yhdenkin euron tuki riittää, jotta saan yrityksen huomattavan tuen hankkeelle. Sain vastauksen elinkeinojohtaja Marja-Leena Rinkinevalta: Vaihtoehtoisia ratkaisuja on hyvä pohtia, mutta emme näe hankkeen tukemista mahdollisena, koska se ei mielestämme ole vaihtoehto, joka edistäisi Helsingin kaupunkirakenteen ja elinvoiman kehittämistä kaupunkistrategian ja yleiskaavan mukaisesti, eikä näin ollen tue liikennejärjestelmätyömme pitkäaikaisia tavoitteita. Suosittelemme ajatusten vankempaa perustamista jo olemassa olevaan kaupunkirakenteeseen ja kaupungin strategisiin tavoitteisiin sekä maankäyttösuunnitelmiin Sittemmin Helsingin uusi yleiskaava tuli keskeisiltä osiltaan kumotuksi korkeimmassa hallintooikeudessa. Miksi Helsinkiin suuntautuvan junaliikenteen yli kaksinkertaistuminen, lähiliikenteen junayhteyksien kolminkertaistuminen, Helsingin nykyisen rautatieaseman matkustajavirtojen moninkertaistuminen, kantakaupungin ja koko Helsingin seudun saavutettavuuden radikaali paraneminen, nopea edullinen raideyhteys Lentoasemalle sekä lisäasukasta keskelle Helsinkiä, ei kiinnosta Helsinkiä? Uskon, että valtakunnallisia päättäjiä kiinnostaa 4 miljardin euroa valtion maaomaisuuden arvon nousu ja välttyminen yli 6 miljardin ratahankkeilta (Pisararata, Lentorata, Töölön metro). 14

15 9. HANKKEEN RAHOITUKSEN JA AIKATAULUN MUUTOS Helsingin kaupungin kieltäytyminen yhden euron tuesta tarkoitti euron 6 katoamista Helsinki Stream City -hankkeen budjetista. Se pakotti myös jatkamaan rahoitusneuvotteluja syksyyn ja viivästytti 3D-mallintamisen aloitusta. En voinut ottaa riskiä, että joutuisin kustantamaan 60% hankkeesta Respace Oy:n kassasta ilman ulkopuolista rahoitusta. Helsinki Stream City -kaupunkimallin suunnittelua jatkoin keskeytyksettä. Omarahoitusosuuden hankinta järjestyi lopulta Espoon ratakäytävää koskevalla toimeksiannolla. Sijoitin sen palkkion Helsinki Stream City -hankkeen omarahoitukseen ja rahoitin hanketta lisäksi myöntämällä yritykselleni lyhytaikaisen korottoman lainan. Vasta Espoon toimeksiannon varmistuttua uskalsin tilata UC4D:ltä Helsinki Stream City -suunnitelmien 3D-mallinnuksen. Työ alkoi lokakuussa alkuperäisen aikataulun mukaisen kesäkuun sijaan. Budjetti oli kolmas osa alkuperäisestä. 10. HELSINKI STREAM CITY -AVAJAISVIIKKO Syyskuun puolivälissä järjestettiin Helsinki Stream City -hankkeen avajaisviikko, jonka pääpuhuja oli Eric W. Sanderson New Yorkista. Hän piti avoimen yleisöluennon Helsinki Design Week -tapahtuman yhteydessä sekä luennon Kaupunkiakatemian maisteriopiskelijoille. Viikon aikana järjestettiin kolme asiantuntijatapaamista Helsinki Stream City -hankkeen teemoista. Avajaisviikon päätapahtumassa puhuivat Sandersonin ja itseni lisäksi Mika Pantzar ja Seppo Laakso. Helsinki Stream City -avajaisviikon ohjelma ja asiantuntijatapaamisten osallistujat on esitelty liitteessä 3. Avajaisviikon tapahtumista kerrotaan myös HQS-ratkaisun verkkosivulta (linkki 1). Ylempi kuva on linkki Sandersonin ja alempi kuva oman esitykseni videotaltiointeihin. HQS-verkkosivulla seurataan myös Helsinki Stream City -hankkeen ja New Yorkin hankkeiden etenemistä. 6 Yrityksen lupaama euron tuki omarahoitusosuuteen + 40% tuki Kiradigi-ohjelmasta. 15

16 Sampo Hietasen johtama MaasGlobal sponsoroi Sandersonin Whim unlimited palvelun. Sen myötä hän pääsi tutustumaan suomalaiseen palveluinnovaatioon sekä Helsingin lähiseudun luonto- ja kulttuurikohteisiin. Sanderson on vierailunsa jälkeen usein viitannut Suomeen kaupunkiliikkumisen edelläkävijämaana. Sandersonin vierailun lopuksi tapasimme ympäristöministeri Kimmo Tiilikaisen ja ylijohtaja Helena Säterin eduskuntatalolla. Sanderson on oman aikamme tärkeimpiä kaupunkisuunnittelun uudistajia. Uraa uurtava Mannahatta-projekti loi hänen maailman maineensa vuonna Työryhmineen hän oli mallintanut 10 vuoden aikana englantilaisten sotilasinsinöörien tarkan topografisen kartan 7 avulla Manhattanin luonnonjärjestelmät sellaisina kuin ne olivat Henry Hudsonin rantautuessa maihin vuonna Sanderson julkaisi vuonna 2013 kirjan Terra Nova, New Era after Oil, Cars and Suburbs. Hän hahmotteli siinä liikkumisen ja maanpinnan tehokkaamman käytön voivan palauttaa nykyisin ihmisen käytössä olevaa maanpintaa takaisin luonnonympäristöksi. Hän on jo kymmenen vuoden ajan tarjonnut New Yorkin asukkaille mahdollisuuden ehdottaa kaupunkiympäristön kehittämisen keinoja avoimessa verkkopalvelussa. Hänen johtamansa Welikia Project laajentaa Mannahatta-prosessilla tuotetun luonnonympäristöjen rekonstruoinnin koskemaan koko New Yorkin kaupunkia. 10 vuoden valtava urakka on loppusuoralla. Pääsin tutustumaan siihen vuoden 2019 alussa New Yorkissa. Oli suuri kunnia saada Sanderson Helsinki Stream City -hankkeen avajaisviikon puhujaksi. Sandersonin työnantaja Bronxin eläintarha maksoi hänelle palkan Helsingin vierailun ajan. Eläintarhan johtaja tulkitsee Sandersonin kaupunkisuunnittelun uudistamistyön uhanalaisten eläinten suojelutoiminnaksi. Sanderson on Bronxin eläintarhan alaisuudessa toimivan Wildlife Conservation Societyn johtava maisemaekologi, jonka tehtäviin kuuluu maailmanlaajuinen uhanalaisten eläinten suojelu. Helsinkiin Sandersonin toi Helsinki Stream City -suunnitelma kestävän kaupungistumisen esikuvana. Luonto on maamme ja sen pääkaupungin identiteetin ja vetovoimaisuuden ydin. Luonnon eheyteen ja monimuotoisuuteen kannattaa panostaa. Sanderson on alan paras asiantuntija. Mannahatta-prosessi on sovellettavissa myös Helsingissä. Asian edistäminen on yksi Helsinki Stream City - projektin sivujuonne. Yhdistämällä Sandersonin huippuosaaminen ja suomalainen liikkumisen systeemiajattelu syntyy kestävän kaupungistumisen strategia. Helsinki Stream City -suunnitelmassa palautamme Ilmalan ratapihalle rakennettavan puiston keskelle paikalla alun perin sijainneen pienen järven. Nostamme järven lasku-uoman, Kumpulanpuron avouomaan koko sen matkalle Vanhankaupunginlahdelle. Pasilan entisen kaatopaikan pilaantunut maa-aines korvataan Käpylän alittavan junatunnelin kalliomurskalla. Taimenet palaavat pääkaupunkimme sydämeen. Tämä olisi mitä sopivin kohde kokeilla Mannahatta-prosessia Helsingissä. 7 The British Headquarters Map on vuonna 1782 sotilastarkoitukseen piirretty erittäin tarkka (1mx3,2m) Manhattanin alkuperäisen topografian ja vesijärjestelmien kuvaus. Sen ansiosta Manhattanin luonto ja ekoysteemit oli mahdollista rekonstruoida. Katso Sandersonin upea TED-talk vuodelta 2009: 16

17 11. HELSINKI STREAM CITY -ELOKUVAN TUOTANTO Syksyn aikana järjestettiin Helsinki Stream City elokuvan tuotannon kolme tapaamista, joissa hiottiin elokuvan käsikirjoitusta. Samaan aikaan oli käynnissä luvussa 6 kuvattu suunnitelmien mallintaminen 3D-kaupunkimalliin. Kävelyvauhtisen kaupungin katujulkisivujen rytmiä luonnosteltiin taiteilijaprofessori Sari Niemisen ja Torkkelin kuvataidelukion opiskelijoiden kanssa. Elokuvan 3Dmalli valmistui jouluviikolla. Tässä vaiheessa oli jo selvää, että mallista otetut kamera-ajot tulisivat olemaan elokuvan tärkein visuaalisen kerronnan keino. Kävin Porissa suunnittelemassa elokuvan kamera-ajoja Timo Kyyrön kanssa. Elokuvan äänimaisemaa varten Aalto-yliopiston äänisuunnittelun opiskelija Milos Novak äänitti syksyn mittaan luonnon- ja kaupunkiympäristön ääniä. Elokuvan leikkaamista valmistelin yhdessä Vahur Orrin kanssa. Olimme myös kuvanneet Helsingin rataympäristöjä elokuvaa varten. 12. HELSINKI STREAM CITY -ELOKUVAN ENSI-ILTA Elokuvan ensi-iltaversio leikattiin joulukuussa 2018 yhdessä Orrin kanssa. Äänimaiseman saimme Novakilta ja 3D-mallista otetut taltioinnit Kyyröltä. Puhuin kertojan äänen itse englanniksi. Elokuva valmistui ensi-iltaan Bio Rexissa Elokuvan verkkoversio julkaistaan toisen esityksen mukaisena (ks. luku 14). Helsinki Stream City -lyhytelokuvan lisäksi tilaisuudessa keskusteltiin elokuvan teemoista ja katsottiin dokumentti Longinojan taimenpuron kunnostamisesta. Se on luonnonympäristöjen ennallistamisen onnistunut esimerkki Helsingissä. Se vahvistaa uskoa siihen, että Ihmiset ovat valmiita toimimaan aktiivisesti, kun tarjoutuu tilaisuus tehdä jotain konkreettista luonnon puolesta. Juha Salosen ja kumppaneiden 20 vuoden vapaaehtoistyö ja sen tulokset ovat ihailtavia. 13. HELSINKI STREAM CITY -JATKOHANKE NEW YORKISSA Helsinki Stream City -projekti on osa pitkäaikaista työtä, jonka tavoitteena on kehittää keinoja kestävän kaupungistumisen edistämiseksi Suomessa ja maailmalla. Lähdin pian ensi-illan jälkeen kolmeksi kuukaudeksi Suomen New Yorkin kulttuuri-instituutin residenssiin tekemään Manhattan East River City -hanketta. Instituutin verkkosivulle laatimassani hankkeen kuvauksessa käytin Helsinki Stream City -mallin videota (linkki 2) kuvatessani New Yorkin hankkeen tavoitteita. Keskustelujen ja paikalla tehdyn havainnoinnin perusteella laajensin hankkeeni tarkastelua konseptuaaliseksi. Kehitin liikenneväylien ja -järjestelmien arviointia ja suunnittelua varten kaupunkisuunnittelun uudet konseptit: People Flow Master Plan ja Freight Flow Master Plan. Ne saivat sekä asiantuntijoilta että maallikoilta hyvän vastaanoton ja niiden vaikuttavuudesta oli helppo viestiä. Liikkumisen murroksen ymmärtämiseksi sekä uusien ratkaisujen ja palveluiden kehittämiseksi tarvitaan keskittymistä lopputulokseen, väkivirtaan (People Flow) ja rahtivirtaan, 1900-luvun liikennevälineisiin sitoutuneen suunnittelun sijaan. Puhujiksi lopputapahtumaan (linkki 3) tulivat itseni lisäksi kaksi City University of New York (CUNY) parasta joukko- ja rahtiliikenteen asiantuntijaa sekä kaksi yrittäjää, jotka jo kehittävät palveluita samasta näkökulmasta. Seuraavalla sivulla on muutama kalvo omasta esityksestäni, jonka lopuksi näytin videon Helsinki Stream City -mallista. 17

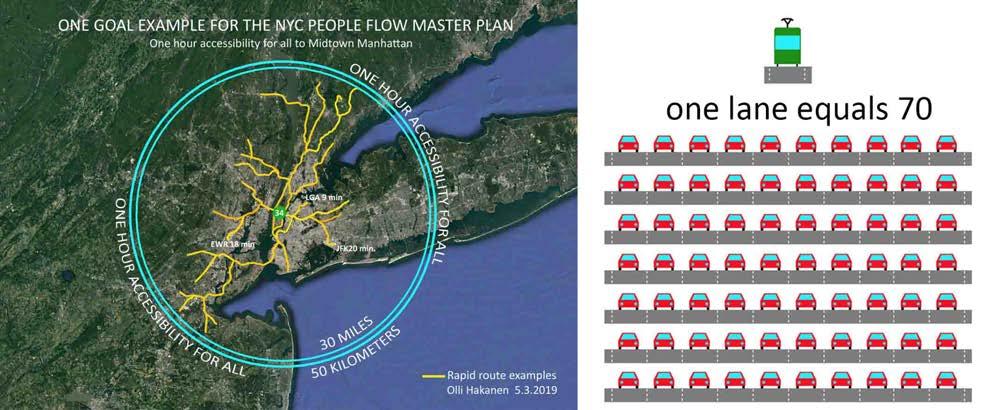

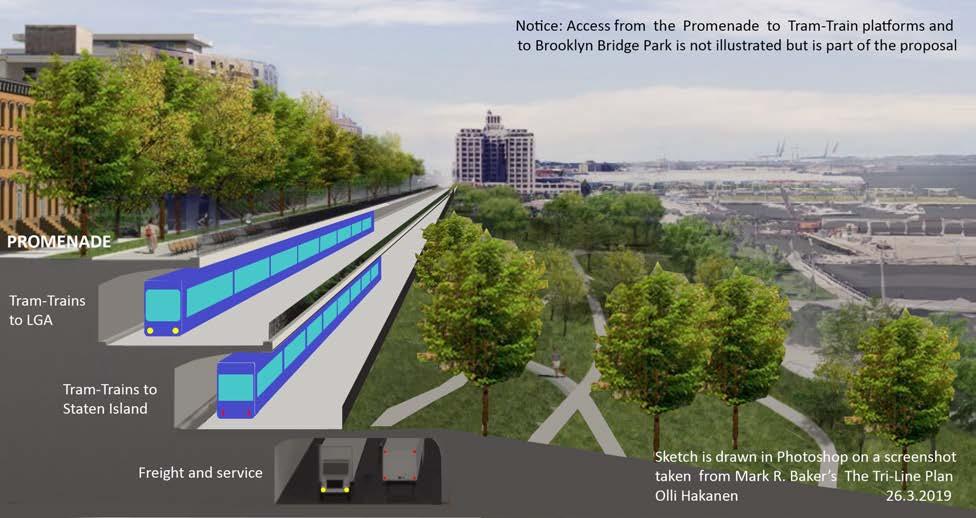

18 Esitykseni kalvo: NYC People Flow Master Plan tavoitteita / People Flow -maankäyttövertailu. Esitykseni kalvo: Liikenteen tehottomuus ja asumisen kohtuuton hinta autioittaa New Yorkin osia. Ehdotus esityksessäni: QBE kuusi autokaistaa (3+3) muutetaan kahdeksi (1+1) raitiojunakaistaksi. 18

19 14. HELSINKI STREAM CITY -ELOKUVAN TOINEN ESITYS Helsinki Stream City -elokuvan toinen esitys on keskustakirjasto Oodissa Arkkitehtipäivien ohjelmana. Elokuvan äänimaisema uusitaan suomenkielisenä. Kertojaääneksi palkataan alan ammattilainen. Alkuperäisen käsikirjoituksen mukaisesti muusikko Jone Takamäen puuhuilut lisätään elokuvan äänimaisemaa rikastuttamaan. Joulukuussa pois jääneitä Helsinki Stream City -suunnitelman solmuasemien kuvauksia lisätään elokuvaan. Nostamme esiin suunnitelman parhaita uusia ympäristöjä kuten jalankulkijoiden ja pyöräilijöiden viherbulevardit. Kerromme myös omilla alueillaan asemien saavuttavuudesta huolehtivien ns. autonomisten kulkuneuvojen toimintaperiaatteen. Kävelyvauhtisen kaupunkiympäristön julkisivujen rytmiä kuvaavat Torkkelin lukion kuvataideopiskelijoiden luonnokset lisätään elokuvaan. Suomenkielinen päivitetty elokuva julkaistaan videona verkossa Englanninkielinen versio julkaistaan kesäkuussa. 15. KEHITYSTYÖN SEURAAVA VAIHE Valmistelen parhaillaan kehitystyön seuraavaa vaihetta. Hyvän lähtökohdan People Flow Master Plan ja Freight Flow Master Plan -konseptien kehitystyölle antaa jatko-opiskeluoikeuteni Aaltoyliopiston Insinööritieteiden korkeakoulun Rakennetun ympäristön laitoksella. Konseptien kehitysympäristönä tulen käyttämään New Yorkin kaupunkia. Sitä helpottaa vastikään päättyneellä vierailullani syntynyt hyvä yhteistyö City University of New York, Institute for Urban Systems -tutkimuslaitoksen kanssa (liite 4, linkki 3). Helsingissä Olli Hakanen, arkkitehti, yrittäjä, Respace Oy Hankkeen vastuullinen suorittaja

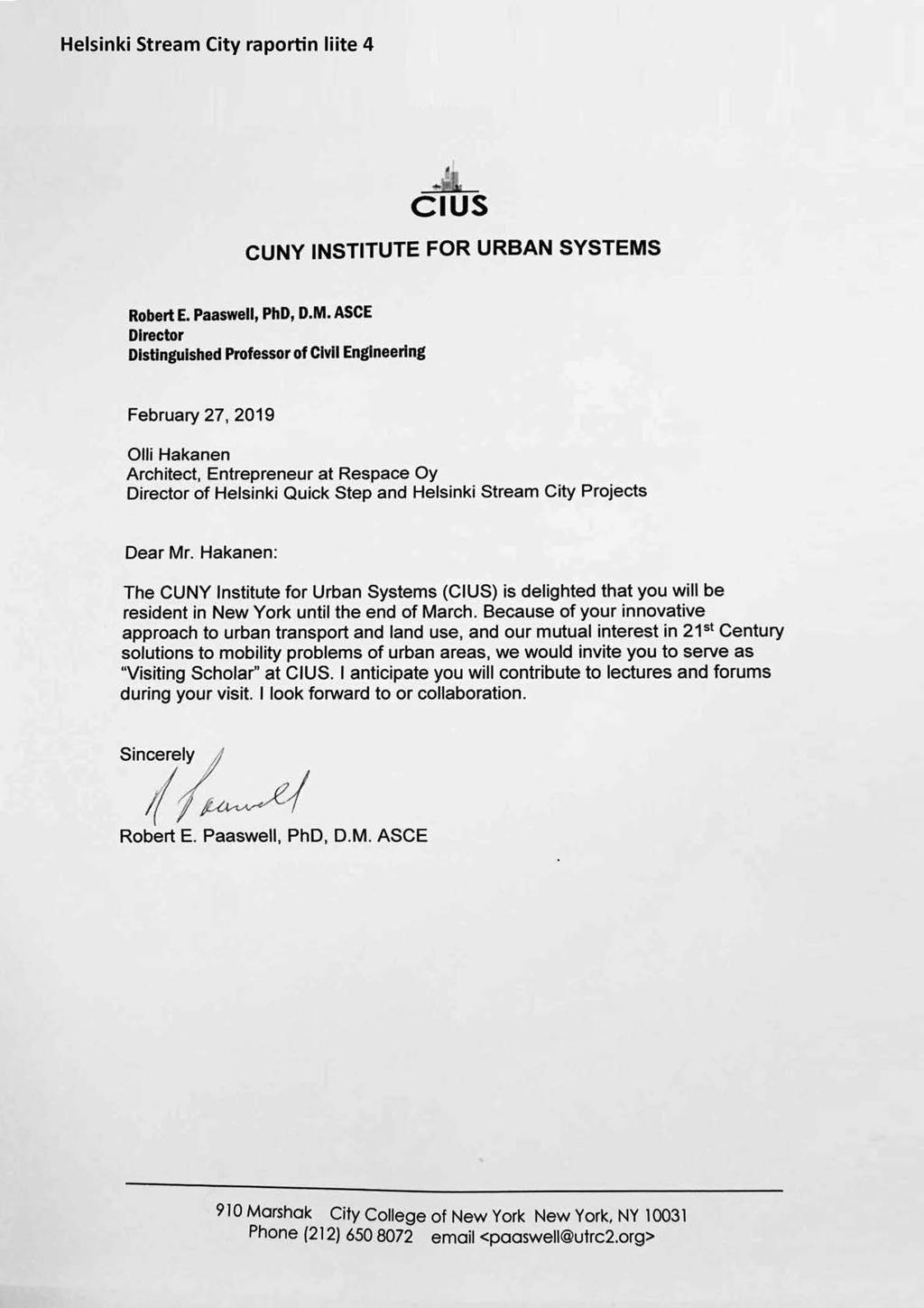

20 HELSINKI STREAM CITY KIRADIGI-HANKKEEN RAPORTTI OLLI HAKANEN, RESPACE OY LIITTEET: 1. Helsinki Quick Step -ratkaisun kiteytys (5xA4) 2. Helsinki Stream City -lyhytelokuvan käsikirjoitus RE 11 (6xA4) 3. Eric W. Sandersonin ohjelma ja asiantuntijatapaamiset (3xA4) 4. Visitor Scholar at CUNY Institute for Urban Systems -kutsukirje (A4) 5. Helsinki Stream City -lyhytelokuvan version linkki (A4)

21

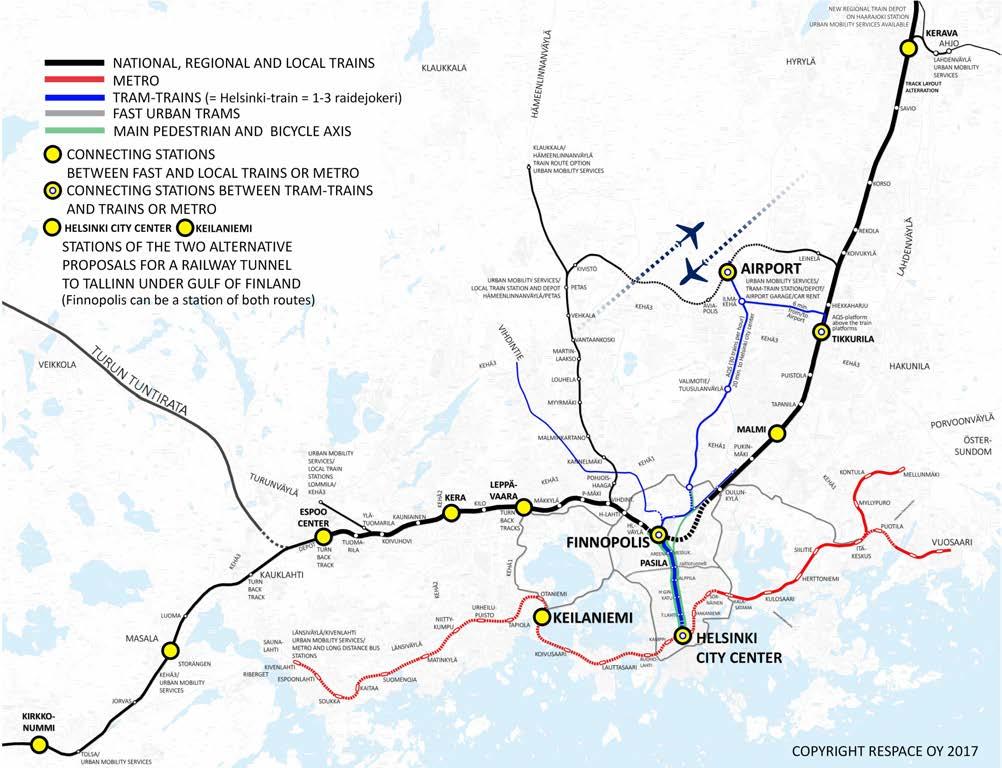

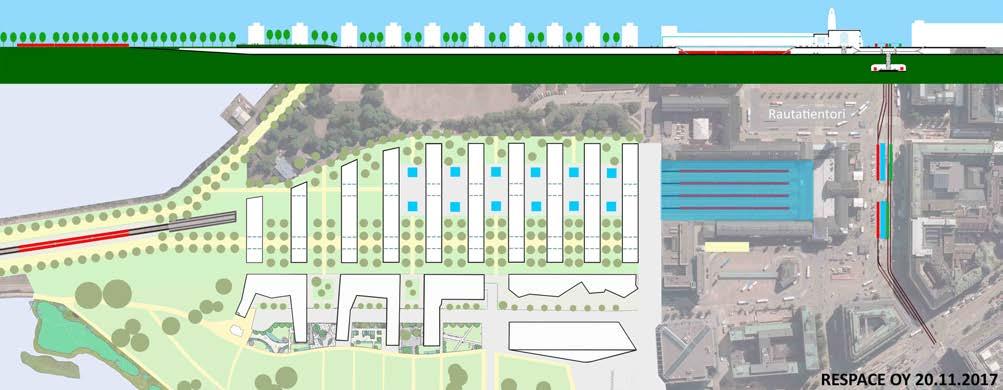

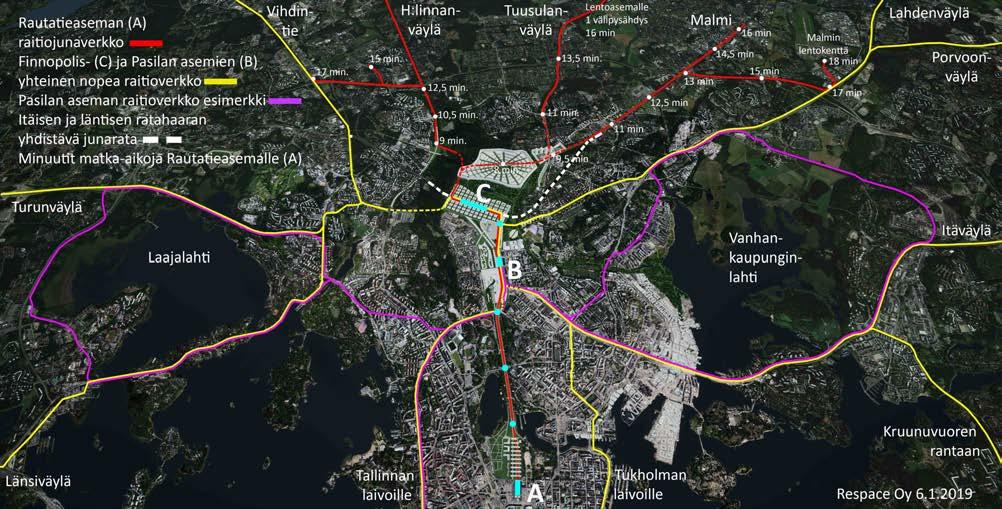

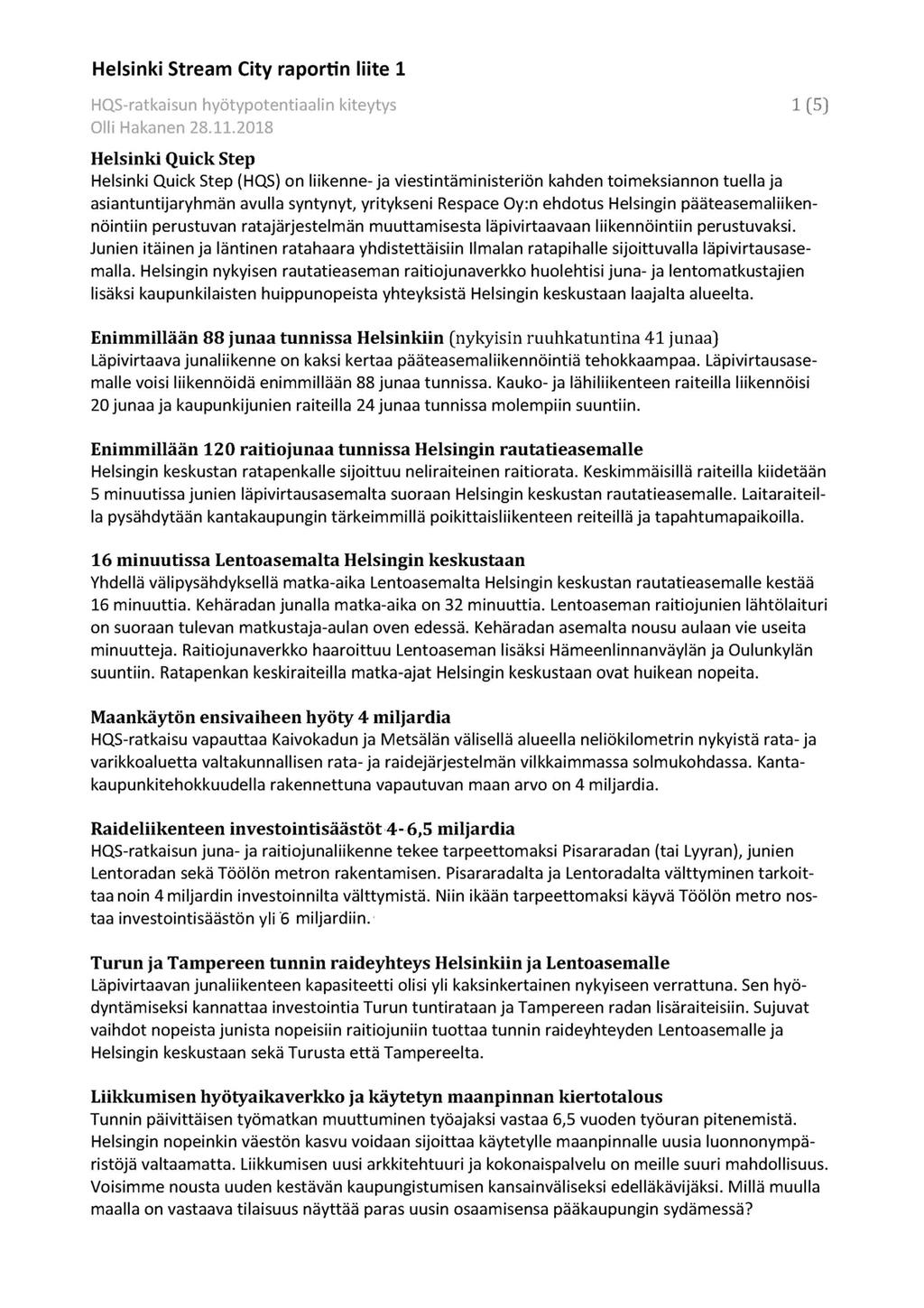

22 HQS-ratkaisun hyötypotentiaalin kiteytys Olli Hakanen (5) Kuva 1.: Itäinen ja läntinen ratahaara yhdistetään Käpylän kalliotunnelissa ja Ilmalan ratapihan kannen alla alittavalla yhdysradalla. Junien läpivirtausasema on kartan Finnopolis-asema. Kuva 2: Helsingin rautatieasema on neliraiteisen raitiojunaradan asema. Kaisaniemen ja Töölönlahden puistojen maanpinta yhdistyy. Entiselle 19 raiteen laituripihalle voi rakentaa asunnot uudelle Helsinkiläiselle asumisväljyydestä riippuen opiskelijaa tekisi keskusta elävän. Kuvassa näkyy raitioradan rinnalla kulkevat jalankulkijoiden ja pyöräilijöiden viherbulevardit. Kuvaan 1 ne on merkitty vihreällä. Ne jatkuvat muun liikenteen kanssa risteämättä 5 km pohjoiseen.

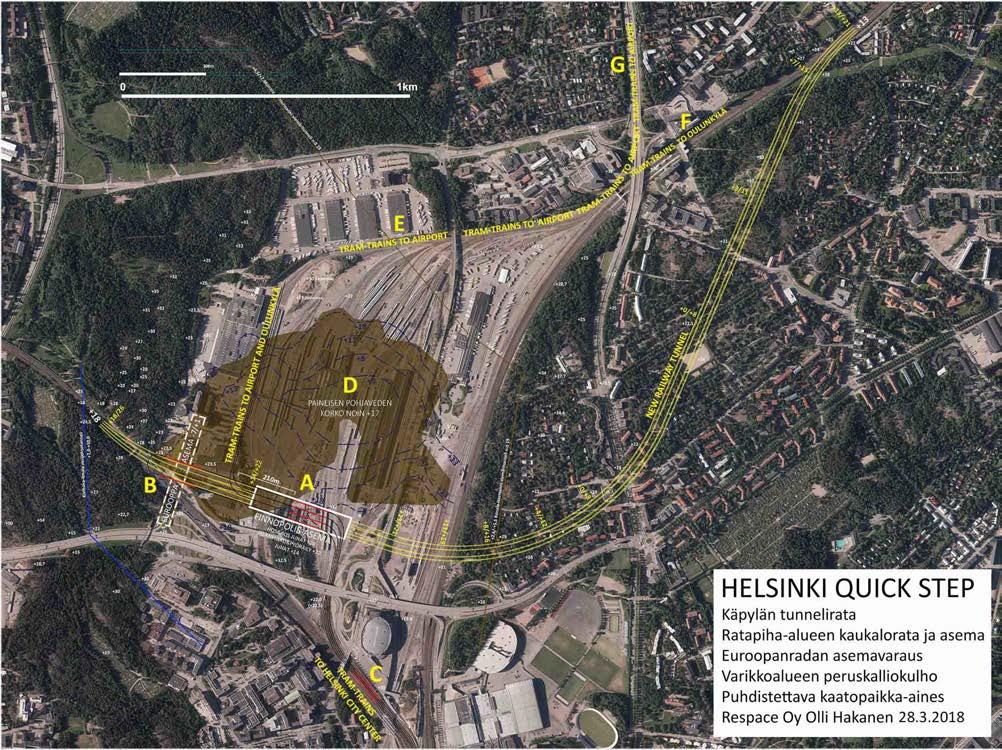

23 HQS-ratkaisun hyötypotentiaalin kiteytys Olli Hakanen (5) Kuva 3: Itäinen ja läntinen ratahaara yhdistyvät läpivirtausasemalla (A). Kuvaan on piirretty Rautatieaseman raitiojunaverkon keskustaan johtava neliraiteinen raitiorata (C) sekä pohjoisen kaksiraiteisen raitiorataverkon Lentoaseman (G) ja Oulunkylän (F) haarat. Hämeenlinnan ratahaara puuttuu. Kohtaan D palautetaan paikalla aikoinaan sijainnut pohjavesijärvi. Pasilan entisen kaatopaikan pilaantuneet maat puhdistetaan ja/tai korvataan Käpylän tunneliradan kalliomurskeella. Kuvassa on Tallinnan tunneliradan asemavaraus (B). Se sopii sekä Helsingin keskustan kautta että Keilaniemen kautta kulkevalle tunneliradan reitille. Kuva 4: Junien ja raitiojunien läpivirtausasema (Finnopolis-asema) Ilmalan ratapihalla. Asemien välissä maanpinnan tasolla on esteetön kulku juna-aseman yli ja raitiojuna-aseman ali. Samalla tasolla voi jatkaa Hakamäentien ali etelään. Liikkumisen vapaus toteutuu laajalla alueella Helsingin keskiakselilla, kun junien varikot ja keskustan ratakäytävä poistuu jakamasta kaupungin kahtia. Helsingistä puuttuvien itä-länsi-suuntaisten viheryhteyksien rakentaminen tulee mahdolliseksi.

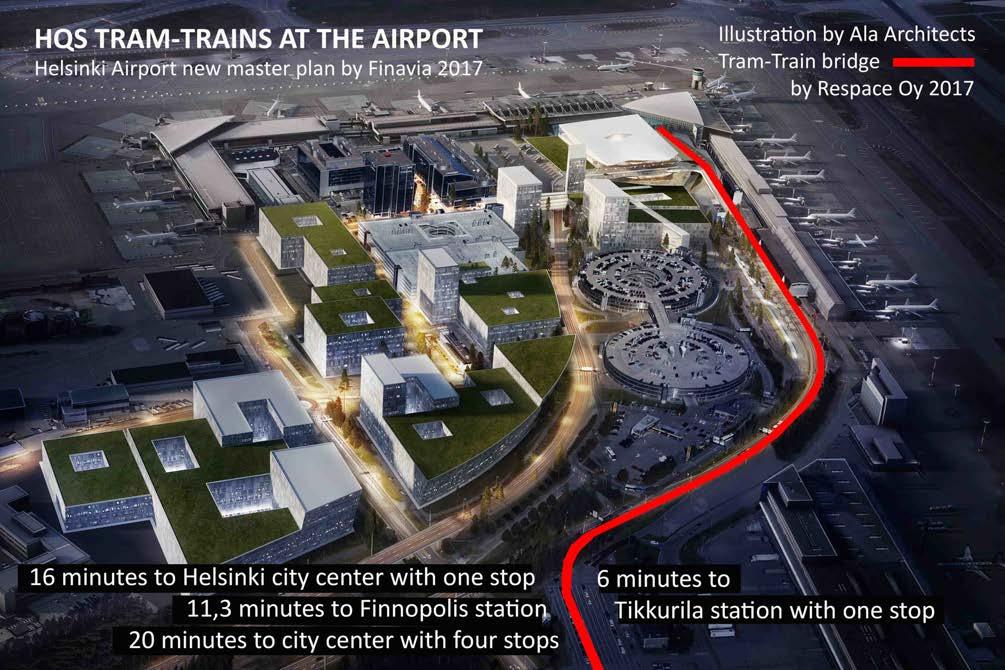

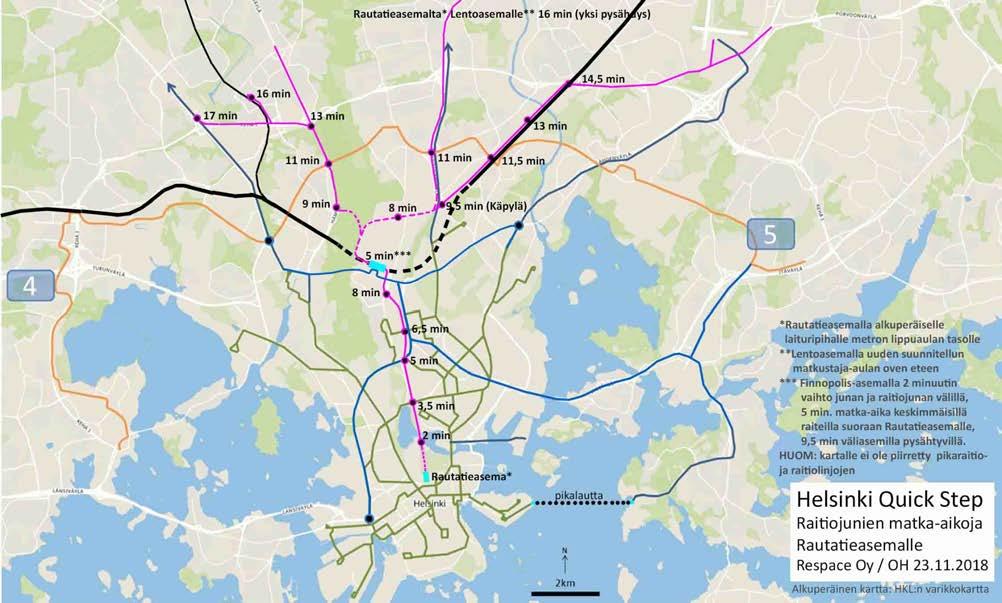

24 HQS-ratkaisun hyötypotentiaalin kiteytys Olli Hakanen (5) Kuva 5: Lentoaseman raitiojunat liikennöivät suoraan tulevan matkustaja-aulan oven eteen. Lentoaseman raitiojunat kulkevat siltaradalla. Vaihto raitiojunaan Finnopolis-asemalla ja Tikkurilan asemalla tuottaa sekä Turusta että Tampereelta tunnin raideyhteyden Lentoasemalle. Kuva 6: Raitiojunaverkon matka-aikoja Helsingin rautatieasemalle. Keskustan ratapenkan keskimmäiset, pysähtymättä keskustaan liikennöitävät, raiteet tekevät matkanteosta huippunopeaa.

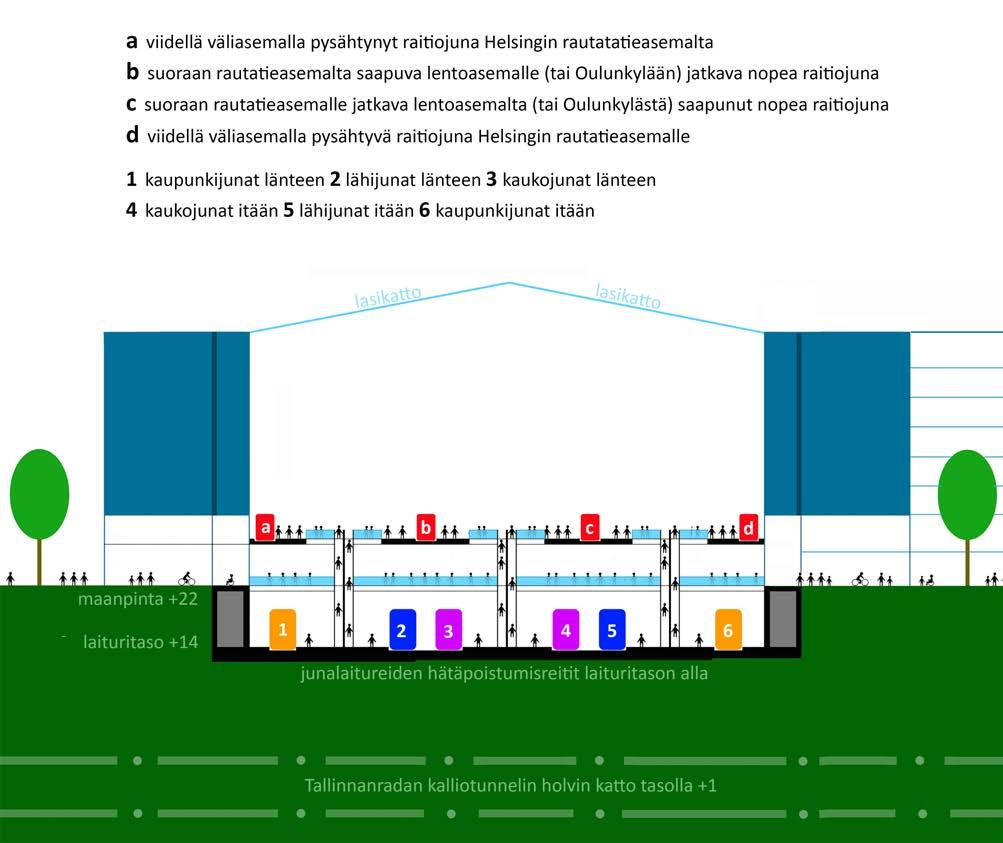

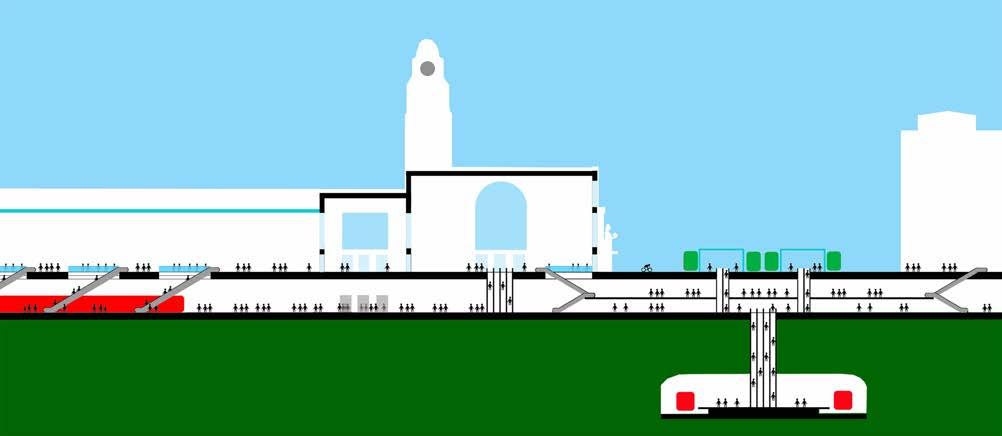

25 HQS-ratkaisun hyötypotentiaalin kiteytys Olli Hakanen (5) Kuvat 7 ja 8: Matkaketjuverkon sujuvuuden ratkaisee vuorovälien tiiveys ja vaihtojen nopeus. Finnopolis-asemalla vaihto junasta raitiojunaan sujuu kahdessa minuutissa. Rautatieasemalla raitiojunat vievät matkustajat alkuperäiselle laituripihalle lasikaton alle metron lippuaulan tasolle. Finnopolis-aseman junaradoilla on 3 ja 2,5 minuutin ja raitiojunaradoilla 1 ja 2 minuutin vuorovälit.

26 Helsinki Stream City -raportin liite 2 Helsinki Stream City 10 minutes to new urbanism Illustrated short documentary in four episodes, estimated total duration 10 minutes Introduction to the project and synopsis RE11, , Production update on Tuesday the 20 of November at Urbanium/Porthania, Yliopistokatu 3 Fundamental Assumptions (introduction to the project) on page 2 Taking Helsinki Region to the next level, mission, values, attitude, principles, goal Introduction sets out the motivation behind Helsinki Stream City project and also behind the production of this film. It is also a promise of the underlying ethics of the project. 1. New Origin (assumption) on page 3 Earth & climate, blue web, green web, habitation, urban expansion, a new paradigm of urbanism The origin of Helsinki, capital city of Finland, is illustrated from A to Z in a nutshell. We then introduce a new paradigm of urban development circular economy of land use and the future it makes possible. The number one priority is to take care of the well-being of nature. The new order of priorities will translate into the well-being of the city and its citizens. Reusing land freed from current inefficient traffic system secures the growth of the Helsinki Region without occupying any new areas of natural environment. 2. New Mobility (key factor) on page 4 Systemic freedom of mobility is the key for efficient and sustainable land use in the region New methods, means and system of mobility are introduced that are based on redeveloping solutions created in the earlier Helsinki Quick Step project. New solutions are introduced that will have a radically positive impact. The benefits for individuals and the public good are presented from global, national, regional and local perspectives. 3. New Architecture (key utiliser) on page 5 New architecture to be built on land freed for reuse thanks to new mobility New features of urban environment and architecture become possible when the urban space is no longer dominated by the danger, noise and pollution created by the current traffic system. Viewers are prepared for the world of Helsinki Stream City presented in the last episode. 4. New Urbanism (beneficiary) on page 6 Fictive story about the future Helsinki Stream City, modelled and simulated in a game environment A child is celebrating her first birthday in the Green Village borough of Helsinki Stream City. It happens to be also the 20 th anniversary of Helsinki Smart Tram-Train Platooning System and the Helsinki National Urban Park. We show how easy, quick and comfortable it is for quests to come to the birthday party. We show for example how the girl s grandmother, who is 90, and the girl s cousin, 7, both use the trip chain independently thanks to the holistic mobility service provided by the city. Quests coming to the party have already their masquerade costumes on. Some of them experience the Tram-Train and the National Urban Park Anniversary celebrations on their way. Viewers have opportunity to experience new urbanism, a symbiosis between human-made and natural environment. Visualization and soundscape Mixed styles - graphic images, live close-ups and story telling in 3d-environment - will be used. All episodes begin with the final image of the last episode. We use sounds of nature and of organic instruments, historical sounds and new urban sounds created by indivuals as the basis for the soundscape. All music will be original. Narrators will be used whenever necessary to convey the narrative clearly. 1/6

27 Helsinki Stream City -raportin liite 2 Helsinki Stream City 10 minutes to new urbanism An illustrated short documentary in four episodes Introduction of the project, RE11, Fundamental Assumptions (Introduction to the project and film) Taking Helsinki Region to the next level, mission, values, attitude, principles, goals Taking Helsinki to the next level During a recent visit to Helsinki I was struck by how many aspects of that city are already right: walkable streets, a well-integrated system of trams and buses, convenient and well-dispersed bike share, and a general acknowledgement that cities are for people, not cars. The result is that Helsinki has a fair portion of nature nearby and accessible for its citizens. But even more striking was the desire to not just rest on what has been accomplished heretofore, but to take the city to the next level, through transportation as a service, inter-regional transport link (Helsinki Quick Step), and restoration of nature while also increasing density. Author of Terra Nova: The New World After Oil, Cars and Suburbs (2013) and Mannahatta: A Natural History of New York (2009) Mission Symbiosis between human-made and the natural environment Values All time is lifetime Nature first Attitude Love for potential Passion for results Principles 1. Urban nature is the new dominion of all urban planning, service design and architecture. 2. Systemic freedom of mobility is the new logic of all planning and design. 3. Respect for the existing environment is wise: use and reuse existing infrastructure whenever possible. 4. Creation of novel solutions for new problems and challenges is crucial. Goal To secure sustainable growth of Helsinki Region without occupying new areas of natural environment Visual style The episode will basically consist of a series of illustrations expressing and symbolizing the themes Soundscape Sounds of nature, urban sounds, music played on organic instruments and narrators (=basic soundscape) Teaser anticipating and creating the setting for Episode Five Parts of Episode Five will be used also for illustrating Episode One Episode ends with a collage of the names and faces of the production team and supporters logos 2/6

28 Helsinki Stream City -raportin liite 2 Helsinki Stream City 10 minutes to new urbanism An illustrated short documentary in four episodes, 1/4 Synopsis RE11, New Origin (rebirth of a place) 2,5 minutes Earth & climate, blue web, green web, habitation, urban expansion, foundations of new urbanism Earth & climate Bedrock (designed by Ice Age), coast and archipelago (designed by the sea), soil (designed by running water) Four seasons, Nordic light, prevailing wind from southwest, cold from north, hot summer wind from Siberia Human-made environment (designed by history), responding the challenges of climate change Blue web Gulf of Finland, Vantaanjoki River Lakes, streams, wetlands and stormwater management systems Reconstruction of lost lakes, streams, wetlands and stormwater management systems Green web Forests, fields, wetlands, parks, green connections Reconstruction of ecological connections Reconstruction of natural ecosystems Habitation History Today Future Urban expansion History of human dominance Nature first a new paradigm of urbanism New modes of urban presence/mobility All time is lifetime - coexistence of urban presence and mobility Modes of urban presence will be transformed by enabling beneficial use of time while in transit Mobility will be revolutionized by new solutions, new architecture and new service ecosystems Efficient land use in a vibrant city Connectivity and accessibility New urban environment and architecture New micro and macro economy creates well-being Visual style Illustrations on maps, on aerial pictures and modified 3D model of Helsinki Soundscape Basic soundscape Teaser anticipating and creating the setting for Episode Four A large number of illustrations and simulations made for Episode Five will be used Episode ends with a collage of the names and faces of the production team and supporters logos 3/6

29 Helsinki Stream City -raportin liite 2 Helsinki Stream City ten minutes to new urbanism An illustrated short documentary in four episodes, 2/4 Synopsis RE11, New Mobility 2,5 minutes Systemic freedom of mobility is the key for efficient and sustainable land use in a vibrant city New architecture of mobility in Helsinki New pendulum railway system doubles number of trains per hour operating to/from Helsinki Helsinki Smart Tram-Train Platooning System: a rapid link between city center and airport New high-speed train links to Turku and Tampere and option for a train tunnel to Tallinn Option for electric aviation (main hub in Malmi and a study on possible vertipod stations) Smart trip chains Node stations along the pendulum railway throughout the Helsinki Region Tram-train stations linked with tram and bus lines along best routes in the current infrastructure 365/24h quick and comfortable changes between trains, tram-trains, metro, trams and buses Super convenient changes between trains, tram-trains, metros, trams, buses Finnopolis station Helsinki City Center & Airport Tikkurila and Leppävaara Kerava, Malmi, Kera and Espoo Keep people on ground: pedestrians, cyclists and AV station shuttles Individual freedom of mobility at stations 365/24 weather proof accessibility Range of AVs (autonomous vehicles), rickshaws, city bikes etc. for the last mile New allocation of urban space on basis of efficiency and speed Best routes reserved for transportation with maximum efficiency of passengers/hour/space usage Synchronized operational system of the most popular routes Speed zoning of street space and boroughs Examples of new pedestrian, bicycle connections in Helsinki Helsinki pedestrian high line along the western side of tram-train route to city center Helsinki high ride for bikers and savies along the eastern side of tram-train route to city center Natura boulevard between Laajalahti and Vanhankaupunginlahti (two internationally classified bird habitats on eastern and western sides of Helsinki peninsula) New blue-green connection between Central Park and Helsinki Park along Kumpulanpuro stream Visual style Mixed Soundscape Basic soundscape Teaser anticipating and creating settings for Episode Four Large number of illustrations and simulations made for Episode Five will be used Episode ends with a collage of the names and faces of the production team and supporters logos 4/6

30 Helsinki Stream City -raportin liite 2 Helsinki Stream City ten minutes to new urbanism An illustrated short documentary in four episodes, 3/4 Synopsis RE11, New Architecture 2,5 minutes Reusing the land freed for development by new architecture and new culture of mobility New Helsinki Stream City architecture New inner city around the Finnopolis station Encreasing density and adding parks in Ilmala and Keski-Pasila (on the current railway routes) New residential quarter in Töölönlahti (on the current 19-track railway yard) Green Village borough surrounded by parks (on the current railway&logistic area south of Metsälä) Skyrock high-rise (around the tram-train station that replaces current Käpylä railway station) Reconstruction of natural environment Prospect Park Pond, a former small lake, will be reborn after clearing contaminated soil from current Ilmala railway and depot yard. The land will be freed from railway and depots. Reconstruction of Kumpulanpuro stream from the Prospect Park Pond to Vanhankaupunginlahti Reconstruction of Haaga stream and Töölönlahti stream New elements of urban space and architecture Green edge between the new Helsinki Stream City boroughs and the natural environment 365/24h weather proof walkways to train and tram-train stations New architectural concepts enabled by the absence of danger, noise and pollution from traffic Presenting new features of the new culture of using urban environment Understanding and respecting the benefits of systemic freedom of mobility for individuals Understanding the radical and rapid factor new mobility is to counter climate change Understanding and respecting the diversity of urban nature Understanding the urgent need for a sustainable circular economy of land use Framing the Helsinki Stream City area for modeling and simulation Framing the Helsinki Stream City area for Episode Four Visual style Mixed with the game environment produced for Episode Five. Functions and details of the Finnopolis station etc. are shown already here to facilitate the telling of the fictive story in Episode Five. Soundscape Basic soundscape with a demonstration of the contrast between current urban soundscape and Helsinki Stream City soundscape Teaser anticipating and creating settings for Episode Four Large number of illustrations and simulations made for Episode Five will be used Episode ends with a collage of the names and faces of the production team and supporters logos 5/6

31 Helsinki Stream City -raportin liite 2 Helsinki Stream City ten minutes to new urbanism An illustrated Short Documentary in Four Episodes, 4/4 Synopsis RE11, New Urbanism 2,5 minutes Fictive story about urban experiences in Helsinki Stream City Birthday in Helsinki Stream City A child is celebrating her first birthday in the Green Village borough of Helsinki Stream City. It also happens to be the 20 th anniversary of Helsinki Smart Tram-Train Platooning System and the Helsinki National Urban Park. We show how easy, quick and comfortable it is for quests to come to the birthday party. We show how the girl s grandmother, who is 90, and the girl s cousin, 7, both use the trip chain independently thanks to the holistic mobility service provided by the city. The birthday programme includes participation in celebrations of the Tram-Train Anniversary at the Finnopolis station and the National Urban Park celebrations around Prospect Park Pond. Viewers have many opportunities to experience new urban culture, a symbiosis between human-made and natural environment climate change is now under control. A child on the street: demonstrating the safety of a walking speed zone in the new inner city The cousin coming on a regional train from Espoo on the new track from Turku: demonstrating a solution of independent mobility for children Grandmother, 90, coming to the party from Riihimäki: demonstrating how an AV takes her from the station to the party One quest rides a bicycle to the party from the city center using Helsinki High Ride, other guests are walking along pedestrian Helsinki High Line, etc. Celebrations of Helsinki Smart Tram-Train Platooning System and Helsinki Urban National Park: demonstrating how national and international quests arrive from different parts of the globe We will also showcase the features and concepts of new architecture which becomes possible when urban planning and design are no longer dominated by the danger, noise and pollution of the current traffic system. New urban space where streets also serve as the space of neigbourhood New residential architecture on the street level A hybrid structure green edge between new housing and the natural environment We want to demonstrate the potential of solving the trickiest global and local problems by rejecting the current system of urban mobility in which armchair-sized objects are transported in a limited space using a living-room sized vehicles. Electric cars and autonomous cars are not the solution for urban environments. Instead of an update of the current geometrically, economically and ecologically unsustainable system we need an entirely new intelligent architecture of mobility. Visual style A game-engine environment especially produced for the project will be used in the production of Episode Four. To highlight important spaces and features of architecture story telling in game-environment will some times be freezed and processed to graphic images and to let viewers enjoy glimpse of future atmosphere of Helsinki Stream City. Soundscape Basic soundscape. Soundscape will convey and highlight story telling and personalize characters. Soundscape will be accompanied by Jone Takamäki s improvizations with organic instruments. Narrators will be used to convey the narrative clearly. Episode ends with a collage of the names and faces of the production team and supporters logos. 6/6

32

33 Monday 17 Sep Helsinki Stream City Opening Night at Urbanium, Porthania, Yliopistokatu 3 Musical moment with Jone Takamäki Keynote speakers Eric.W Sanderson, Mika Pantzar, Seppo Laakso Launcing Helsinki Stream City project Introducing the creative process Big picture and a glimpse of the potential next steps Open stage for wordcathing and free word Tuesday 18 and Wednesday 19 Sep Enjoying Helsinki and Finland Thursday 20 Sep Meeting with Minister of the Environment Kimmo Tiilikainen Flight back to New York In Helsinki Stream City project we will simulate the architecture of mobility and illustrate the new urban environment Helsinki Quick Step ( makes possible. Helsinki Stream City project is financially supported by the Ministry of the Environment (Kiradigi-programme).

34 Helsinki Stream City events Sep 2018 with keynote speaker Eric W. Sanderson ( ) Thursday 13 Sep, 16:30 17:30 Trust in Nature Lecture by Eric Sanderson about the Natural History, Present and Future of New York City manhattan-2409/ Friday 14 Sep, 8:30 10:30 New Urban Environment and Architecture Breakfast meeting at Building Information Foundation RTS sr, Malminkatu 16A Host: Markku Hedman, Director of RTS Participants: Eric W. Sanderson Olli Hakanen, Architect, CEO, Respace Oy, Director of Helsinki Stream City Project Anders Adlercreutz, Architect, Partner in A-konsultit Oy, Member of Parliament ( ) Professor Seppo Junnila, Aalto University ( ) Professor Milos Mladenovich, Aalto University ( ) Kati Vierikko, Ph.D., University of Helsinki ( Outi Ampuja, Ph.D. ( ) Aura Nousiainen, D.Sci. (Tech), Environmental Expert at Pöyry Finland Oy ( ) Veera Moll, Doctoral candidate exploring urban development & children s changing mobility ( ) Sini Koskinen, architect, Chairman of the board for Association of the Helsinki Region Architects ( ) Friday 14 Sep, 12:00 14:00 New Architecture of Mobility Lunch meeting at OP Financial Group (Teollisuuskatu 1) Host: Sonja Heikkilä ( ) Participants: Eric W. Sanderson Olli Hakanen, Aura Nousiainen Sampo Hietala, CEO, Maas Global ( ) Mervi Karhula, Senior Advisor, Ministry of Transport and Communication ( ) Niko-Matti Ronnikonmäki, Senior Specialist, Ministry of Transport and Communication ( ) Taina Haapamäki, CEO, Flou Oy ( ) Oscar Nissinen, Metropolia University of Applied Sciences ( ) Janne Ruponen, Mechanical Engineer, Member of the Helsinki Quick Step team ( )
