1 Hormiliitos takaa P u h u r i - A s e n n u s - j a k ä y t t ö o h j e w w w. u u n i s e p a t. f i

2 2 K i e r t o i l m a t a k a n o s a l u e t t e l o E n n e n a s e n n u s t a v a r m i s t e t t a v a 1. Perustuksen tulee olla riittävän luja, painumaton 10 ja suora. 2. Suojaetäisyydet palaviin materiaaleihin ovat riittävät Savuhormi on paloviranomaisten hyväksymässä kunnossa ja veto riittävä. Nuohoojan tulee tarkastaa vanhat hormit aina ennen tulisijan asennusta. Hormissa suositellaan sulkupeltiä ja nuohousluukkua. Jos hormissa ei ole sulkupeltiä, on se asennettava liitosputkeen Tarkista liitosaukon koko ja paikka. Jos hormi lähtee päältä, on varmistettava, että 8 hormi mahtuu menemään läpi. Ota huomioon väli- ja yläpohjan suojaetäisyydet. Tulisijassa tulee käyttää vähintään T-400 lämpötilaluokan hormia. 6. Lähetysluettelon mukaiset asiat ovat mukana ja ehjät. 7. Kylmänä aikana elementit siirretään lämpimiin sisätiloihin viimeistään asennusta edeltävänä päivänä. Sisälämpötilan on oltava myös 8. asennuksen jälkeen vähintään + 10 C o ainakin viikon ajan. Huoneessa on riittävästi tuloilmaa, eikä 7 6 huoneeseen muodostu alipainetta (esim. koneellinen ilmanvaihto). 9. Tutustu huolellisesti asennus- ja käyttöohjeisiin ennen asennustyön aloittamista Huom! Nämä asennusohjeet ovat kaikille Uuniseppien kiertoilmatakoille. Ota selvää millaista 4 mallia olet asentamassa. 3 S u o j a e t ä i s y y d e t p a l a v i i n r a k e n t e i s i i n Sivulle 200 mm Ylös 150 mm Taakse 50 mm Takan edessä suojattu alue 400 mm 1. Lähtölaatta. 2. Ulkokuorielementti. 3. Hyllyelementti. Takat jossa, ei hyllyä: elementti saman kokoinen kuin lähtölaatta. 4. Takaseinän lämpöelementti, 915 rungossa tulitiilet. 5. Halkaistu ulkokuorielemenetti, kolot sivuilla. 6. Halkaistu ulkokuorielementti. 7. Nurkkatäytelistat. 8. Ulkokuorielementti, kolot sivuilla. 9. Hattu-elementti. 10. Hatun nurkkapala. 2 1

3 3 K o m p o n e n t i t Nurkkapalan kannattimet, 2 kpl Hormiliitosputki I Savupellin helasarja Hormiliitosputki II Savupelti Sydämen liitosadapteri Hormiliitosputken jatko Ilma-aukkojen ritilä, säädettävä, 2 kpl Ilma-aukkojen ritilä, 2 kpl Valurautasydän Sydämen kiinnitysrauta ja pultti, 2 kpl Sydämen korotuspala, 4 kpl Käytä näissä kohdissa saneerauslaastia. Halkaise elementti laikkakoneella

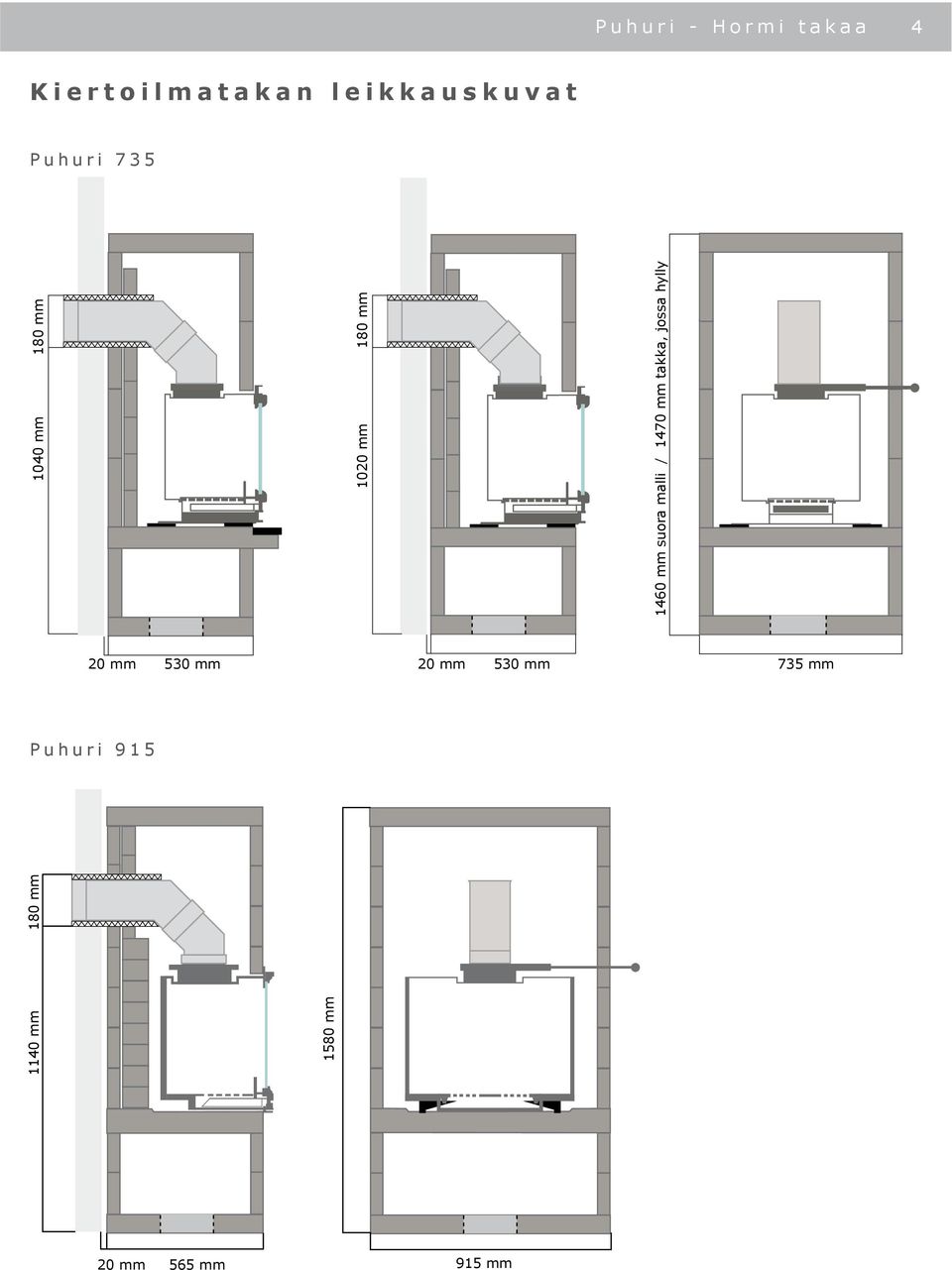

4 4 K i e r t o i l m a t a k a n l e i k k a u s k u v a t P u h u r i mm 180 mm 1020 mm 180 mm 1460 mm suora malli / 1470 mm takka, jossa hylly 20 mm 530 mm 20 mm 530 mm 735 mm P u h u r i mm 180 mm 1580 mm 20 mm 565 mm 915 mm

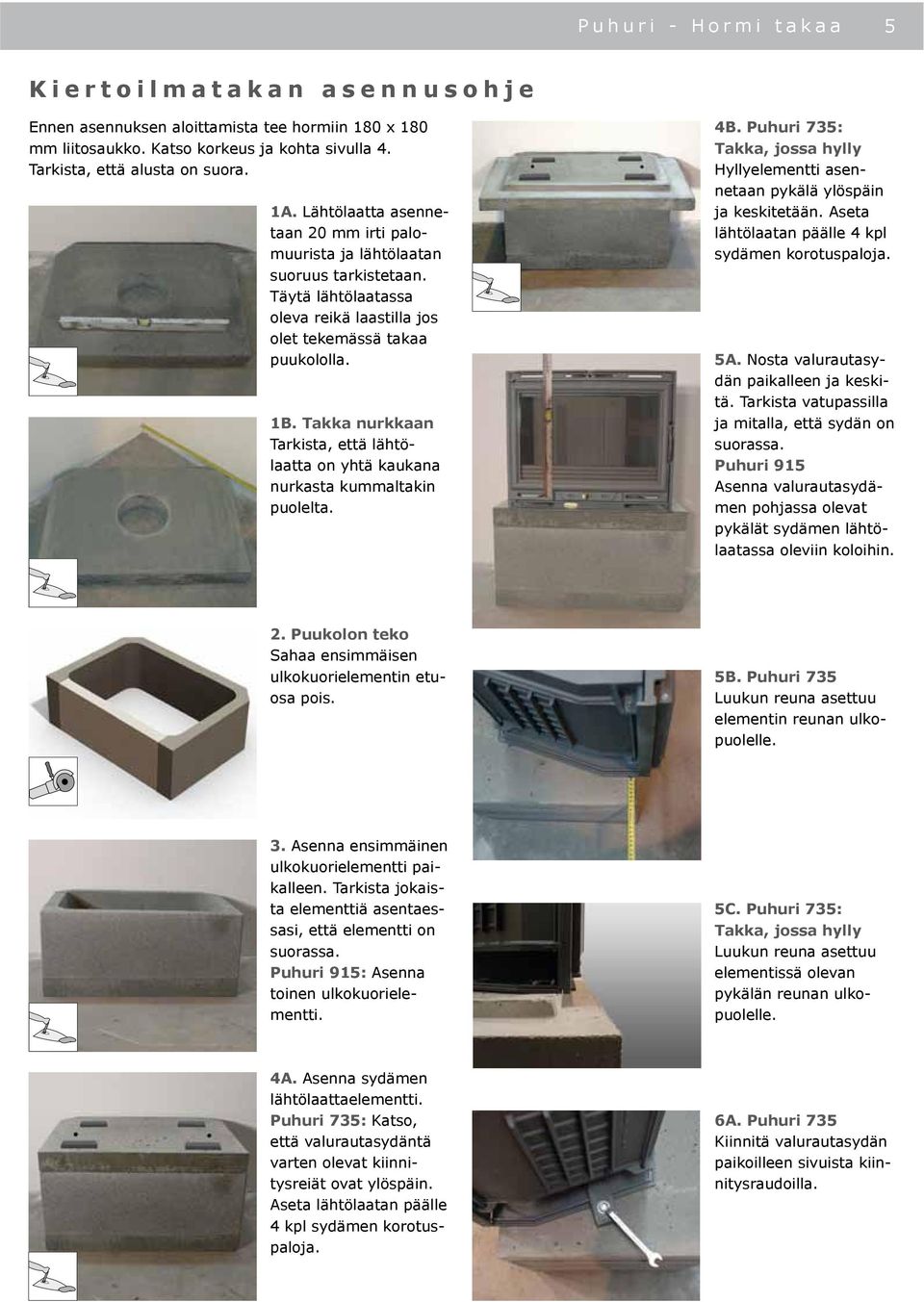

5 5 K i e r t o i l m a t a k a n a s e n n u s o h j e Ennen asennuksen aloittamista tee hormiin 180 x 180 mm liitosaukko. Katso korkeus ja kohta sivulla 4. Tarkista, että alusta on suora. 1A. Lähtölaatta asennetaan 20 mm irti palomuurista ja lähtölaatan suoruus tarkistetaan. Täytä lähtölaatassa oleva reikä laastilla jos olet tekemässä takaa puukololla. 1B. Takka nurkkaan Tarkista, että lähtölaatta on yhtä kaukana nurkasta kummaltakin puolelta. 4B. Puhuri 735: Takka, jossa hylly Hyllyelementti asennetaan pykälä ylöspäin ja keskitetään. Aseta lähtölaatan päälle 4 kpl sydämen korotuspaloja. 5A. Nosta valurautasydän paikalleen ja keskitä. Tarkista vatupassilla ja mitalla, että sydän on suorassa. Puhuri 915 Asenna valurautasydämen pohjassa olevat pykälät sydämen lähtölaatassa oleviin koloihin. 2. Puukolon teko Sahaa ensimmäisen ulkokuorielementin etuosa pois. 5B. Puhuri 735 Luukun reuna asettuu elementin reunan ulkopuolelle. 3. Asenna ensimmäinen ulkokuorielementti paikalleen. Tarkista jokaista elementtiä asentaessasi, että elementti on suorassa. Puhuri 915: Asenna toinen ulkokuorielementti. 5C. Puhuri 735: Takka, jossa hylly Luukun reuna asettuu elementissä olevan pykälän reunan ulkopuolelle. 4A. Asenna sydämen lähtölaattaelementti. Puhuri 735: Katso, että valurautasydäntä varten olevat kiinnitysreiät ovat ylöspäin. Aseta lähtölaatan päälle 4 kpl sydämen korotuspaloja. 6A. Puhuri 735 Kiinnitä valurautasydän paikoilleen sivuista kiinnitysraudoilla.

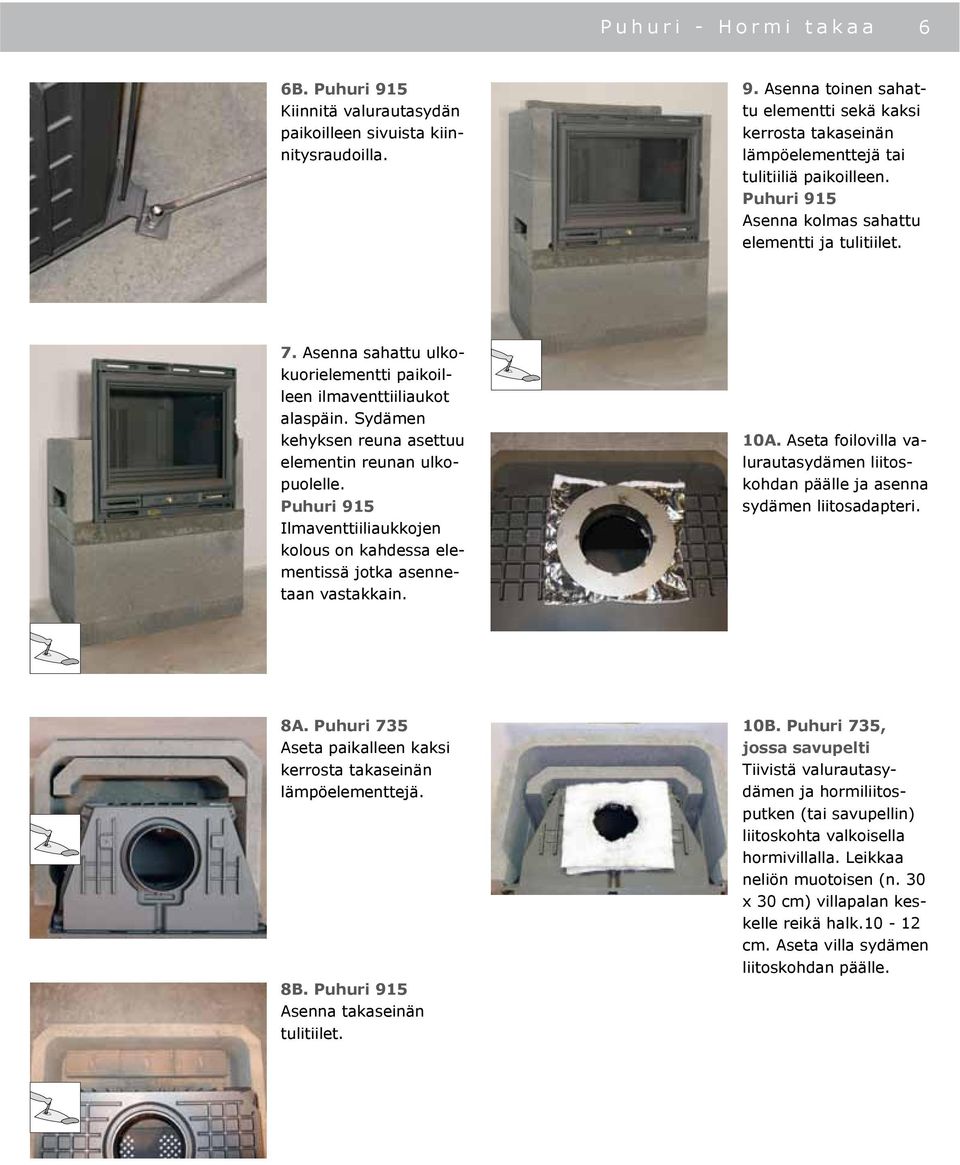

6 6 6B. Puhuri 915 Kiinnitä valurautasydän paikoilleen sivuista kiinnitysraudoilla. 9. Asenna toinen sahattu elementti sekä kaksi kerrosta takaseinän lämpöelementtejä tai tulitiiliä paikoilleen. Puhuri 915 Asenna kolmas sahattu elementti ja tulitiilet. 7. Asenna sahattu ulkokuorielementti paikoilleen ilmaventtiiliaukot alaspäin. Sydämen kehyksen reuna asettuu elementin reunan ulkopuolelle. Puhuri 915 Ilmaventtiiliaukkojen kolous on kahdessa elementissä jotka asennetaan vastakkain. 10A. Aseta foilovilla valurautasydämen liitoskohdan päälle ja asenna sydämen liitosadapteri. 8A. Puhuri 735 Aseta paikalleen kaksi kerrosta takaseinän lämpöelementtejä. 8B. Puhuri 915 Asenna takaseinän tulitiilet. 10B. Puhuri 735, jossa savupelti Tiivistä valurautasydämen ja hormiliitosputken (tai savupellin) liitoskohta valkoisella hormivillalla. Leikkaa neliön muotoisen (n. 30 x 30 cm) villapalan keskelle reikä halk cm. Aseta villa sydämen liitoskohdan päälle.

7 7 11. Takka, jossa savupelti Asenna savupelti valurautasydämen tai adapterin päälle ja poista ylimääräinen tiivistevilla. Mittaa seuraavaan elementtiin tulevan reiän paikka pellin vartta varten ja poraa elementtiin reikä. 16. Mittaa ulkokuorielementtiin hormiliitoksen kohta ja sahaa elementtiin kolo. 12. Takka, jossa savupelti Tiivistä savupellin ja hormiliitosputken liitoskohta valkoisella villalla. 13A. Liitos suoraan taakse Liitä hormiliitosputket yhteen. Sovita liitokseen ja katkaise tarvittaessa. Puhuri 735 Takaseinän lämpöelementit katkaistaan liitosputken läpivientiin. 13B. Liitos nurkkaan Liitä hormiliitosputket yhteen. Sovita liitokseen ja katkaise tarvittaessa. 17. Ulkokuorielementti ja katkaistut lämpöelementit asennetaan. Huom! Läpivientiholkin osien pujoitus kohta 21 ennen elementin asennusta. 14. Asenna hormiliitosputki paikalleen. Huom! Puhuri 915 Kolotun ulkokuorielementin (kohta 16) asennus ennen hormiliitosputken asennusta. 15. Tiivistä hormiliitoksen ja putken välit valkealla villalla. 18. Villoita hormiliitosputki ympäriinsä valkealla villalla. Liitosputken ja ulkokuorielementin väli tiivistetään valkealla villalla.

8 8 19. Takka, jossa savupelti Asenna savupelti ja läpivientiholkki paikoilleen kuvan mukaisesti. Ta k k a n u r k k a a n 23. Asenna nurkkapalan kannattimet ulkokuorielementin takareunaan. ALUSLEVY ELEMENTTI LUKITSIN LÄPIVIENTI- HOLKKI PRIKKA RUUVI Varmista pellin toimivuus 24. Asenna hattu. SAVUPELLIN VARSI 20. Asenna loput ulkokuorielementit ja takaseinän lämpöelementit. Viimeisenä ulkokuorielementtinä asennetaan ulkokuorielementti jossa on ilmaventtiilikolot siten että kolot tulevat ylöspäin. Puhuri 915 Ilmaventtiiliaukkojen kolous on kahdessa elementissä jotka asennetaan vastakkain. 25. Pane laastia nurkkapalan etuosaan ja asenna paikoilleen 21. Asenna hattuelementti. 22. Takka suoralle seinälle Asenna nurkkatäytelistat rungon takaseinään. Sahaa täytepalat oikean mittaisiksi.

9 9 P i n n o i t u s P i n n a n s l a m m a u s Jos mahdollista, polta tulisijassa pieni määrä puita ennen pinnoitusta. Takkasydämen suoja-aine saattaa palaessaan tummentaa pinnoitusta. Suojaa teipillä valurautaosat ennen pinnoitusta. 5. Poistetaan saumoista purseet metallilastalla elementtien asennuksen jälkeen. L a a t t o j e n j a k i v i e n a s e n n u s 1. Laattojen asennus Kiinnitä lisäelementti saneerauslaastilla takan kanteen, etuosan tasalle. 6. Levitä saneerauslaastia sauman kohtaan n. 200 mm leveydeltä. 2. Laattojen ja kivien asennus Levitä laasti takan pintaan ja tee laastin kampaus kampalastalla. Levitä laastia teräslastalla myös laattojen/ kivien taustaan tarttuvuuden varmistamiseksi. 7. Painan lasikuitunauha laastiin teräslastalla siten, että laasti tulee nauhan reikien läpi. 8. Tasoita nauhoitettu sauma. 3. Laattojen ja kivien asennus Asenna laatat välittömästi, ettei laasti pääse kuivumaan. Saumaa saumat saumauslaastilla. 9. Tasoita takka kauttaaltaan vaalealla saneerauslaastilla. 4. Hyllykivien asennus Slammauksen jälkeen, kiinnitä kivet saneerauslaastilla hyllyelementtien päälle. Saumaa kivien saumat saumausaineella. 10. Tarkista erityisesti, että takan kulmien ja seinien välinen rako on suora. Poista purseet.

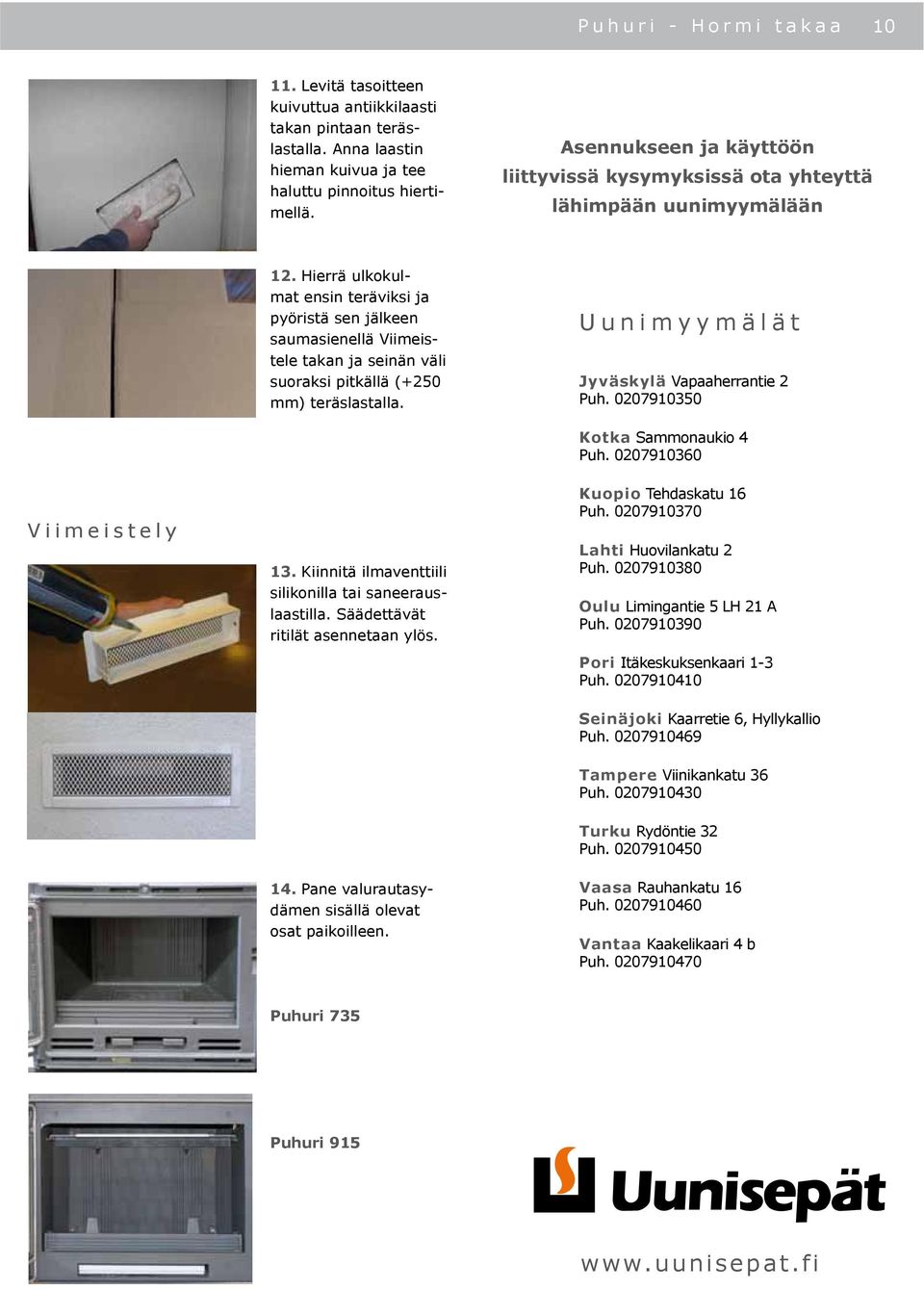

10 Levitä tasoitteen kuivuttua antiikkilaasti takan pintaan teräslastalla. Anna laastin hieman kuivua ja tee haluttu pinnoitus hiertimellä. Asennukseen ja käyttöön liittyvissä kysymyksissä ota yhteyttä lähimpään uunimyymälään 12. Hierrä ulkokulmat ensin teräviksi ja pyöristä sen jälkeen saumasienellä Viimeistele takan ja seinän väli suoraksi pitkällä (+250 mm) teräslastalla. U u n i m y y m ä l ä t Jyväskylä Vapaaherrantie 2 Puh Kotka Sammonaukio 4 Puh V i i m e i s t e l y 13. Kiinnitä ilmaventtiili silikonilla tai saneerauslaastilla. Säädettävät ritilät asennetaan ylös. Kuopio Tehdaskatu 16 Puh Lahti Huovilankatu 2 Puh Oulu Limingantie 5 LH 21 A Puh Pori Itäkeskuksenkaari 1-3 Puh Seinäjoki Kaarretie 6, Hyllykallio Puh Tampere Viinikankatu 36 Puh Pane valurautasydämen sisällä olevat osat paikoilleen. Turku Rydöntie 32 Puh Vaasa Rauhankatu 16 Puh Vantaa Kaakelikaari 4 b Puh Puhuri 735 Puhuri 915

11 P u h u r i - K ä y t t ö o h j e 11 K i e r t o i l m a t a k a n k ä y t t ö o h j e e t Tu l i s i j a n k ä y t t ö ö n o t t o Huolehdi sisäänpolton aikana riittävästä tuuletuksesta. Takkasydämen suoja-aine saattaa palaessaan aiheuttaa hajuhaittoja. Tulisijan pystytyksen ja pinnoituksen jälkeen takka saa kuivua viikon ajan. Takan sisäänpoltto pitää suorittaa rauhallisesti jotta massan kosteus haihtuisi. Tulisijan liika lämmittäminen uutena saattaa lyhentää sen käyttöikää huomattavasti tai jopa vahingoittaa takan rakenteita. S i s ä ä n p o l t t o Ensimmäisellä lämmityskerralla poltetaan 1-2 kg kuivia pieniä puita. Seuraavina päivinä toistetaan sisäänpoltto polttamalla 2 kg puita kerrallaan. Savupelti ja suuluukut jätetään ensimmäisten lämmityskertojen välissä auki, jotta ilma kiertää koko ajan tulisijassa ja poistaa kosteuden rakenteista. Sisäänpoltto on valmis viiden kuivauspolttokerran jälkeen. R i i t t ä v ä v e t o Veto muodostuu savuhormin imusta. Jos hormi ja takka ovat kylmiä, tulee aina varmistaa veto ennen puiden sytyttämistä. Vetoa voi kokeilla hormin nuohousluukun kautta. Mikäli vetoa ei tunnu, ilma saadaan yleensä liikkeelle kun nuohousluukussa poltetaan sanomalehden sivusta rypistetty paperipallo. Tällöin ilma hormin alaosassa lämpenee ja alkaa nousta ylöspäin. Veto on riittävä, kun piippu imaisee paperin tuhkat mukanaan. Sadehattu pitää piipun kuivempana. Se pidentää myös hormin ikää sekä parantaa vetoa. Tulisijassa suositellaan poltettavaksi vain kuivaa ja puhdasta puuta. Polttopuut kannattaa tuoda huoneenlämpöön jo päivää ennen niiden polttamista. Sopiva läpimitta polttopuille on 5-10 cm. Pyöreät puut kannattaa halkaista kunnollisen palamisen varmistamiseksi. Märkä puu ei pala, vaan aiheuttaa varmasi veto-ongelmia sekä hormin nokeentumista ja pikeentymistä. Maalatun tai kyllästetyn puun sekä roskien ja kiiltäväpintaisen paperin polttamista tulee välttää, sillä niiden polttamisesta saattaa vapautua ilmaan myrkyllisiä kaasuja ja muita haitallisia yhdisteitä. Kiertoilmauunissa ei ole myöskään tarkoituksenmukaista eikä taloudellista polttaa brikettiä, pellettiä tai hiiltä. P u i d e n a s e t t e l u t u l i p e s ä ä n Puut ja sytykkeet ladotan niin, että palamisilma pääsee kiertämään puiden välissä. Tulipesää ei saa latoa liian täyteen. Täyttäessäsi pesän, jätä puut vähintään 10 cm etäisyydelle luukusta. Kovaa lehtipuuta käytettäessä riittää hieman muita puulaatuja pienempi täyttömäärä. S y t y t y s Ennen sytyttämistä on aina tarkistettava, että hormin savupelti on auki. Tarkista myös tuhkan määrä tuhkalaatikossa ja tyhjennä se tarvittaessa. Pidä arina aina puhtaana tuhkasta, koska palamisen kannalta on tärkeää, että korvausilma pääsee vapaasti arinan alta tulipesään ja jäähdyttää myös samalla arinaa. Mikäli hormisi on varustettu savukaasuimurilla, on imuri oltava kytkettynä käyttöön aina, kun käytät tulisijaasi. A l i p a i n e h u o n o n t a a v e t o a Huoneistossa vallitseva alipaine huonontaa vetoa. Alipaine saattaa aiheutua koneellisesta ilmanvaihtojärjestelmästä tai liesituulettimesta. Ne kannattaa sammuttaa tulisijan sytytyksen ajaksi. Myös ikkunan tai oven avaaminen auttaa alkuvedon aikaan saamisessa. Epäsuotuisat maasto-olosuhteet, kuten sijainti mäen juurella tai suurten puiden ympäröimänä voi vaikuttaa epäsuotuisasti tulisijan veto-ominaisuuksiin. P o l t t o p u u t

12 P u h u r i - K ä y t t ö o h j e 12 S y t y k k e e t Sytytä puut tuohen, paperin tai tätä tarkoitusta varten olevien sytykkeiden avulla. Älä koskaan käytä sytytysnesteitä. Tuli tulee saada syttymään kunnollisesti, ei ainoastaan kytemällä. L ä m m i t y s Sulje sytyttämisen jälkeen tulisijan suuluukut ja säädä korvausilman saanti luukun alareunassa olevasta nupista. Huolehdi että tulisija saa riittävästi ilmaa ja puut palaavat iloisesti, jotta tulisijan lämmöntuotto olisi tehokasta ja palaaminen puhdasta. Tehoton ja epäpuhdas palaminen aiheuttaa hormin pikeentymistä. Piki saattaa syttyä, jolloin syntyy ns. nokipalo. Nokipalosta pitää aina ilmoittaa paloviranomaisille. P u i d e n l i s ä ä m i n e n Kun puut ovat selvästi hiiltymässä, mutta palaavat vielä, voidaan lisätä toinen pesällinen. Avaa tulisijan suuluukku hitaasti. Näin estät tuhkan pöllähtämisen huoneeseen. Puut lisätään liekkirintaman keskelle, mieluiten kuoripuoli taustaan tai alaspäin. Vältä tulen tarpeetonta kohentamista palamisen aikana. Palamisen nopeutta voi säädellä polttopuiden koolla, sillä puissa palaa pinta, ei tilavuus. Tulisijassa voidaan polttaa myös vajaita pesällisiä, mutta tällöin kannattaa käyttää pienempiä puita, jotta palaminen olisi savutonta ja puhdasta. Tu r v a l l i n e n l ä m m i t t ä m i n e n Paras lämmitystulos saadaan lämmittämällä takkaa päivittäin. Panoksia voidaan maksimissaan polttaa kaksi lämmityskerta päivässä. Takasta saadaan maksimiteho polttamalla siinä 6 kg puita aamulla ja 6 kg puita illalla. Älä jätä takkaa valvomatta lämmityksen aikana. P e l l i n s u l k e m i n e n Savupelti sulkee hormin, jolloin ilman läpivirtaus ei vie lämpöä harakoille ja tulisija saadaan pysymään lämpimänä mahdollisimman pitkään. Pellin sulkemisen ajoitus on tärkeää. Kun hiillos on palannut melkein loppuun, sitä kohennetaan hiilikolalla, jotta viimeisetkin kekäleet saadaan palamaan loppuun. Kun hiillos alkaa hiipua, eli siinä ei näy enää sinisiä liekkejä, voi savupeltiä laittaa hieman pienemmälle. Vasta kun hiillos on varmasti palannut loppuun (tummunut), suljetaan pelti kokonaan. Savupellin liian aikainen sulkeminen aiheuttaa häkävaaran. P u h d i s t u s j a h u o l t o Kivi- ja laattapinnat sekä suuluukkujen valurautapinnat puhdistetaan kostealla rievulla, normaaleilla kodin puhdistusaineilla. Hankaavien puhdistusaineiden käyttö on kielletty. Erikoisaineita saa rautakaupoista, mm. luukun lasin puhdistamiseen. Tu h k a l a a t i k o n t y h j e n n y s Tuhkalaatikko pitää tyhjentää niin usein, ettei tuhka estä korvausilman pääsyä tulipesään. Tuhka on vietävä sille varattuun, ulkona olevaan kannelliseen, palamattomasta aineesta valmistettuun astiaan. Älä laita tuhkaa kompostiin. H o r m i n n u o h o u s Hormi on nuohottava kerran vuodessa. Nuohouksesta huolehtiminen kuuluu kiinteistön omistajalle. Nuohouksen tekee nuohooja. Tarkempia tietoja asiasta saat paikkakuntasi nuohoojalta. Tu l i p a l o v a a r a n v o i a i h e u t t a a : - Liiallinen tai ohjeiden vastainen polttaminen. - Epätäydellisen palamisen aiheuttama nokipalo. - Liian lähellä tulisijaa olevat palavat materiaalit kuten vaatteet, kalusteet tai polttopuut. - Nuohoamisen laiminlyönti. H ä k ä v a a r a n v o i a i h e u t t a a : - Savupellin liian aikainen sulkeminen. - Liian suuri alipaine huoneessa hiillosvaiheen aikana. M u i s t e t t a v a a - Tyhjennä tuhkalaatikko tarpeeksi usein. Näin varmistat riittävän palamisilman saannin. - Huolehdi riittävästä ilman saannista sekä huonetilaan, että tulipesään. - Koneellinen ilmanpoisto ei saa aiheuttaa liian suurta alipainetta huonetilaan. - Äkillinen kova lämmitys voi vaurioittaa varsinkin uutuuttaan kosteaa tai kauan kylmillään ollutta tulisijaa. - Polta aina kuivia, ylivuotisia puita. - Kiertoilmatakassa saa polttaa 6 kg puita kerrallaan, kaksi kertaa vuorokaudessa. - Takkaa ei tulisi jättää lämmityksen aikana valvomatta. - Vältä tulen tarpeetonta kohentamista palamisen aikana. w w w. u u n i s e p a t. f i
