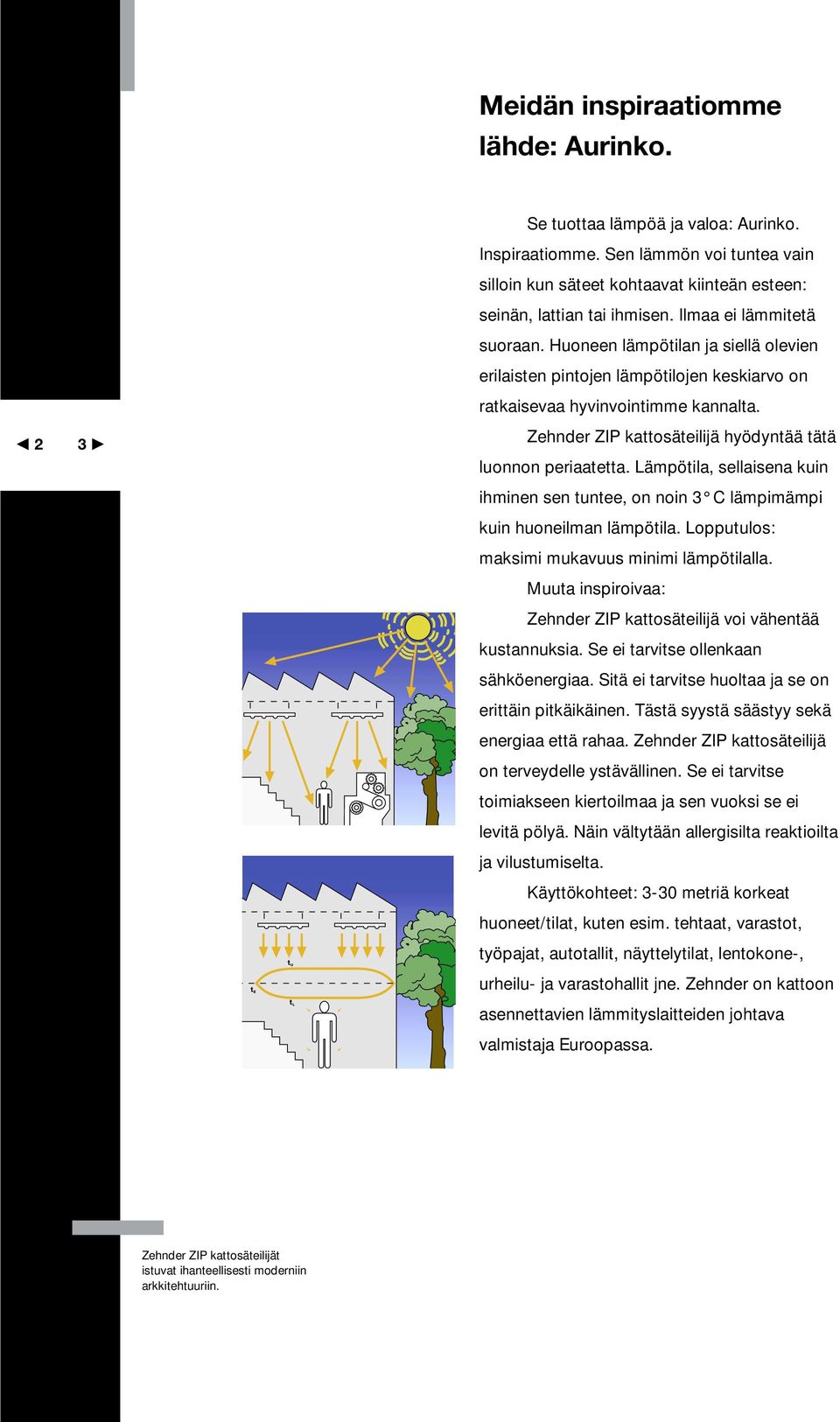

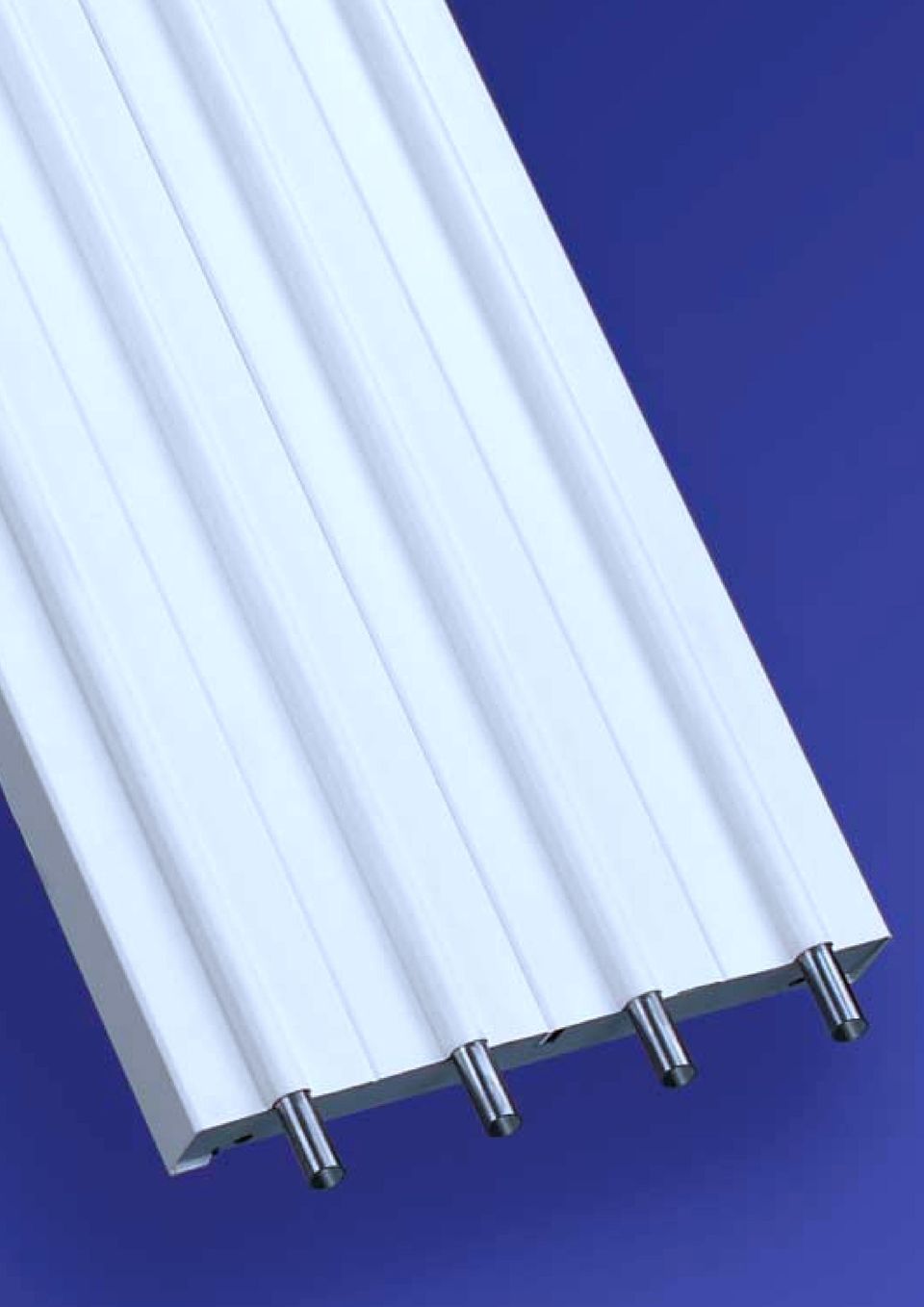

3 Meidän inspiraatiomme lähde: Aurinko. 2 3 Se tuottaa lämpöä ja valoa: Aurinko. Inspiraatiomme. Sen lämmön voi tuntea vain silloin kun säteet kohtaavat kiinteän esteen: seinän, lattian tai ihmisen. Ilmaa ei lämmitetä suoraan. Huoneen lämpötilan ja siellä olevien erilaisten pintojen lämpötilojen keskiarvo on ratkaisevaa hyvinvointimme kannalta. Zehnder ZIP kattosäteilijä hyödyntää tätä luonnon periaatetta. Lämpötila, sellaisena kuin ihminen sen tuntee, on noin 3 C lämpimämpi kuin huoneilman lämpötila. Lopputulos: maksimi mukavuus minimi lämpötilalla. Muuta inspiroivaa: Zehnder ZIP kattosäteilijä voi vähentää kustannuksia. Se ei tarvitse ollenkaan sähköenergiaa. Sitä ei tarvitse huoltaa ja se on erittäin pitkäikäinen. Tästä syystä säästyy sekä energiaa että rahaa. Zehnder ZIP kattosäteilijä on terveydelle ystävällinen. Se ei tarvitse toimiakseen kiertoilmaa ja sen vuoksi se ei levitä pölyä. Näin vältytään allergisilta reaktioilta ja vilustumiselta. Käyttökohteet: 3-30 metriä korkeat huoneet/tilat, kuten esim. tehtaat, varastot, työpajat, autotallit, näyttelytilat, lentokone-, urheilu- ja varastohallit jne. Zehnder on kattoon asennettavien lämmityslaitteiden johtava valmistaja Euroopassa. Zehnder ZIP kattosäteilijät istuvat ihanteellisesti moderniin arkkitehtuuriin.

4 Inspiroiva teknologia Zehnder on keksinyt aivan uuden järjestelmän: Zehnder ZIP kattosäteilijän. Asioita, jotka tekevät siitä paremman ja hyödyllisemmän: Asennusvaihtoehdot: Puristus- tai puserrusliitäntä. Hitsausta ei tarvita. Tämä on oikea asennuksen vallankumous. Se on helppoa ja tekee kattosäteilijöiden lisäämisen myös helpoksi, jos esim. huonetta laajennetaan. Keveys. Keveys tekee asennuksesta helpomman, eikä siihen enää tarvita yhtä paljon ihmisiä kuin ennen. Asennus-ystävällinen. Koska asentaminen vie vähemmän aikaa, se tulee myös halvemmaksi. Korkeampi suorituskyky. Zehnder ZIP kattosäteilijän optimoidut ominaisuudet tähtäävät parhaaseen mahdolliseen lämpösäteilyyn (lämpösäteily PrEN 14037:205 W/m). Moduulirakenne: 2, 3, 4 ja 6 m:n pituudet. Zehnder ZIP kattosäteilijän uusi, joustava moduuli-rakenne on täydellinen ratkaisu kaikkiin tiloihin, joihin kattosäteilijöitä asennetaan. Helppo varastoida. Vain yksi perusleveys 320 mm, useita paneeleita voi sijoittaa rinnakkain tehokasta varastotilan käyttöä. Joustava, yksinkertainen kiinnitysmenetelmä. Tekee niin yksittäisen asennuksen kuin muunnelmat ja laajennuksetkin helpoksi. Muotoilun keveys. Putken halkaisija vain 15 mm. Nopea reaktioaika, joka on seurausta pienestä massasta ja vähäisestä vesisisällöstä.

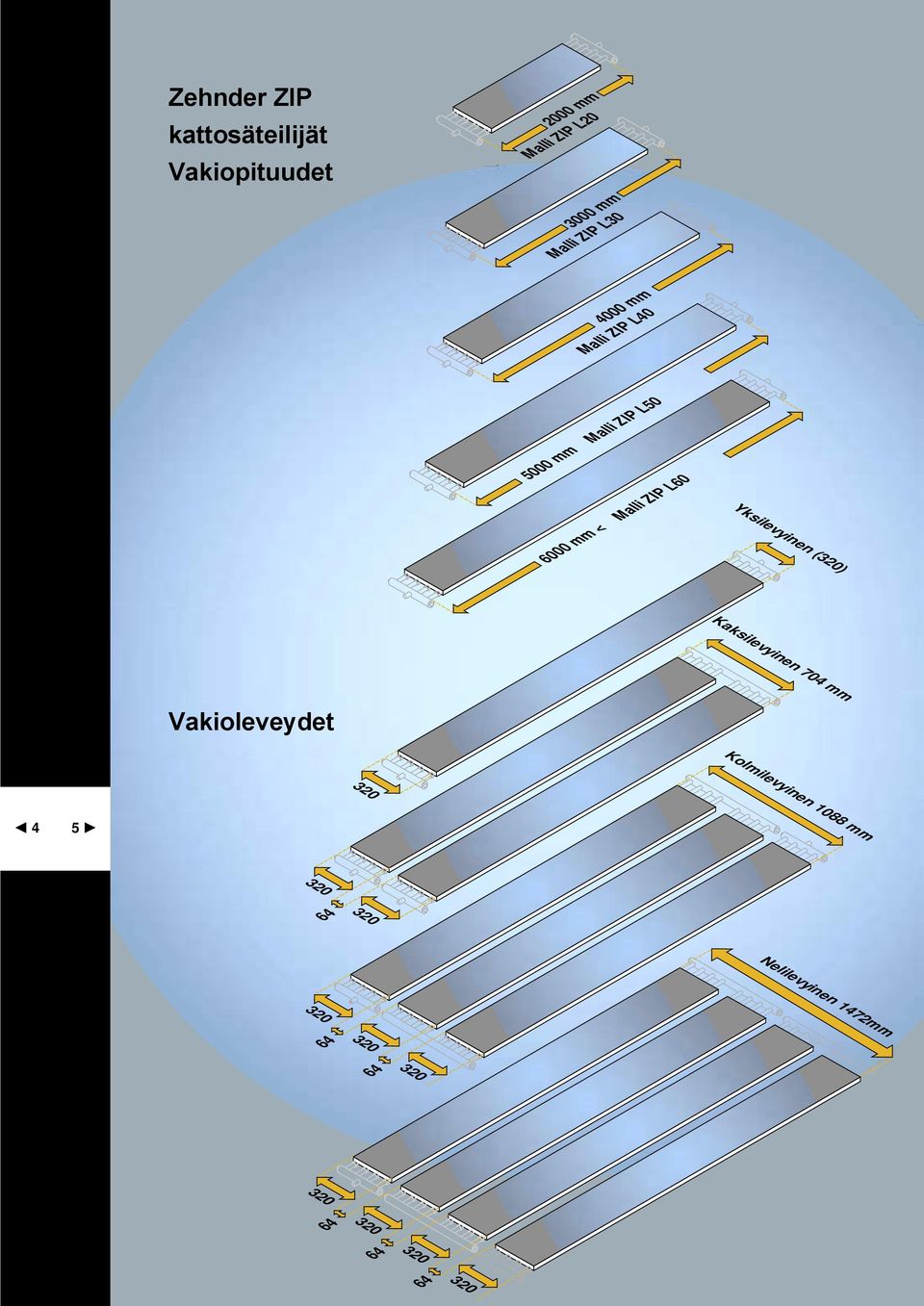

5 Zehnder ZIP kattosäteilijät Vakiopituudet 2000 mm Malli ZIP L mm Malli ZIP L mm Malli ZIP L mm Malli ZIP L mm < Malli ZIP L60 Yksilevyinen (320) Kaksilevyinen 704 mm Vakioleveydet Kolmilevyinen 1088 mm Nelilevyinen 1472mm

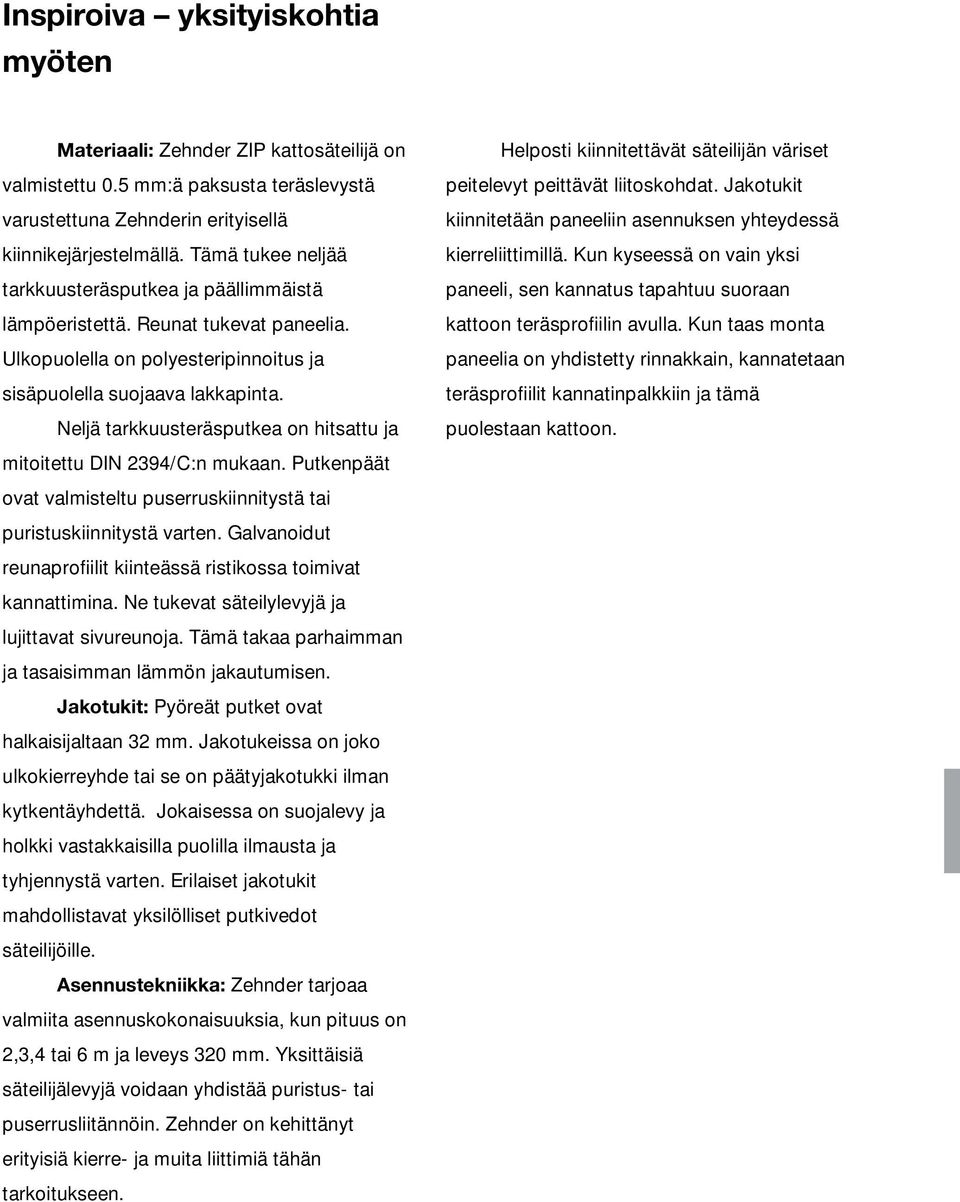

6 Inspiroiva yksityiskohtia myöten Materiaali: Zehnder ZIP kattosäteilijä on valmistettu 0.5 mm:ä paksusta teräslevystä varustettuna Zehnderin erityisellä kiinnikejärjestelmällä. Tämä tukee neljää tarkkuusteräsputkea ja päällimmäistä lämpöeristettä. Reunat tukevat paneelia. Ulkopuolella on polyesteripinnoitus ja sisäpuolella suojaava lakkapinta. Neljä tarkkuusteräsputkea on hitsattu ja mitoitettu DIN 2394/C:n mukaan. Putkenpäät ovat valmisteltu puserruskiinnitystä tai puristuskiinnitystä varten. Galvanoidut reunaprofiilit kiinteässä ristikossa toimivat kannattimina. Ne tukevat säteilylevyjä ja lujittavat sivureunoja. Tämä takaa parhaimman ja tasaisimman lämmön jakautumisen. Jakotukit: Pyöreät putket ovat halkaisijaltaan 32 mm. Jakotukeissa on joko ulkokierreyhde tai se on päätyjakotukki ilman kytkentäyhdettä. Jokaisessa on suojalevy ja holkki vastakkaisilla puolilla ilmausta ja tyhjennystä varten. Erilaiset jakotukit mahdollistavat yksilölliset putkivedot säteilijöille. Asennustekniikka: Zehnder tarjoaa valmiita asennuskokonaisuuksia, kun pituus on 2,3,4 tai 6 m ja leveys 320 mm. Yksittäisiä säteilijälevyjä voidaan yhdistää puristus- tai puserrusliitännöin. Zehnder on kehittänyt erityisiä kierre- ja muita liittimiä tähän tarkoitukseen. Helposti kiinnitettävät säteilijän väriset peitelevyt peittävät liitoskohdat. Jakotukit kiinnitetään paneeliin asennuksen yhteydessä kierreliittimillä. Kun kyseessä on vain yksi paneeli, sen kannatus tapahtuu suoraan kattoon teräsprofiilin avulla. Kun taas monta paneelia on yhdistetty rinnakkain, kannatetaan teräsprofiilit kannatinpalkkiin ja tämä puolestaan kattoon.

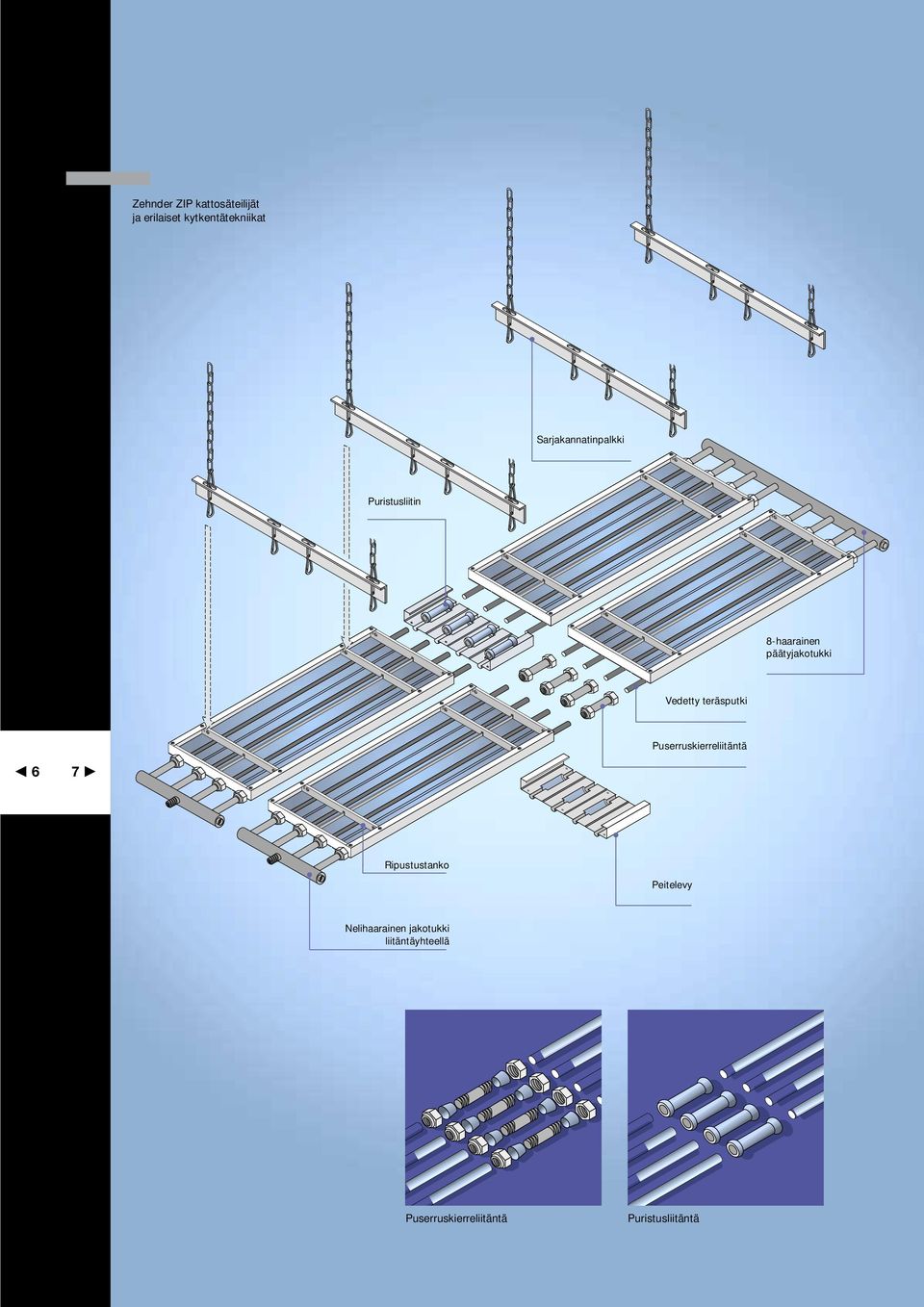

7 Zehnder ZIP kattosäteilijät ja erilaiset kytkentätekniikat Sarjakannatinpalkki Puristusliitin 8-haarainen päätyjakotukki Vedetty teräsputki Puserruskierreliitäntä 6 7 Ripustustanko Peitelevy Nelihaarainen jakotukki liitäntäyhteellä Puserruskierreliitäntä Puristusliitäntä

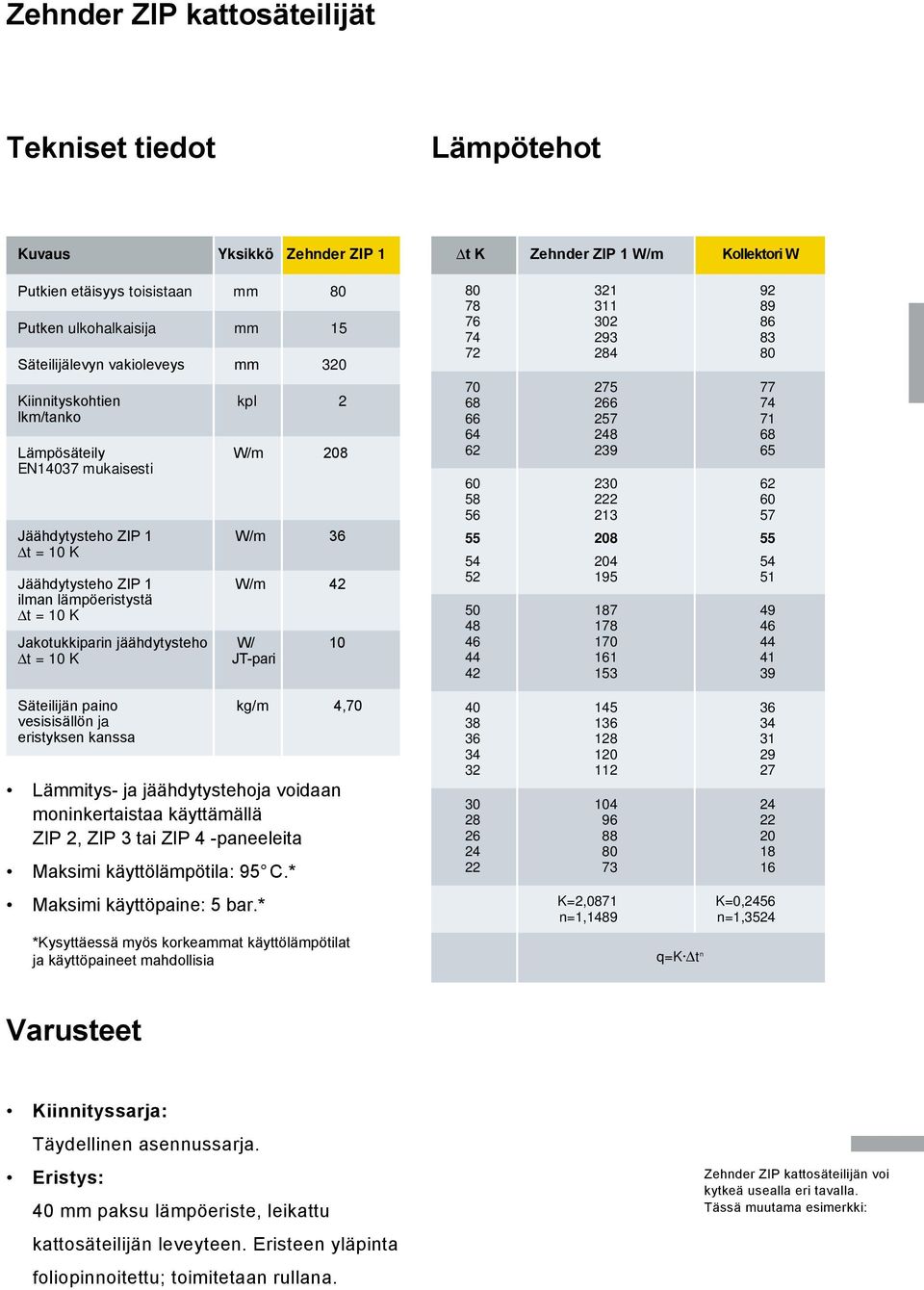

8 Zehnder ZIP kattosäteilijät Tekniset tiedot Lämpötehot Kuvaus Yksikkö Zehnder ZIP 1 Putkien etäisyys toisistaan mm 80 Putken ulkohalkaisija mm 15 Säteilijälevyn vakioleveys mm 320 Kiinnityskohtien kpl 2 lkm/tanko Lämpösäteily W/m 208 EN14037 mukaisesti Jäähdytysteho ZIP 1 W/m 36 t = 10 K Jäähdytysteho ZIP 1 W/m 42 ilman lämpöeristystä t = 10 K Jakotukkiparin jäähdytysteho W/ 10 t = 10 K JT-pari Säteilijän paino kg/m 4,70 vesisisällön ja eristyksen kanssa Lämmitys- ja jäähdytystehoja voidaan moninkertaistaa käyttämällä ZIP 2, ZIP 3 tai ZIP 4 -paneeleita Maksimi käyttölämpötila: 95 C.* Maksimi käyttöpaine: 5 bar.* *Kysyttäessä myös korkeammat käyttölämpötilat ja käyttöpaineet mahdollisia t K Zehnder ZIP 1 W/m Kollektori W K=2,0871 n=1,1489 q=k t n K=0,2456 n=1,3524 Varusteet Kiinnityssarja: Täydellinen asennussarja. Eristys: 40 mm paksu lämpöeriste, leikattu kattosäteilijän leveyteen. Eristeen yläpinta foliopinnoitettu; toimitetaan rullana. Zehnder ZIP kattosäteilijän voi kytkeä usealla eri tavalla. Tässä muutama esimerkki:

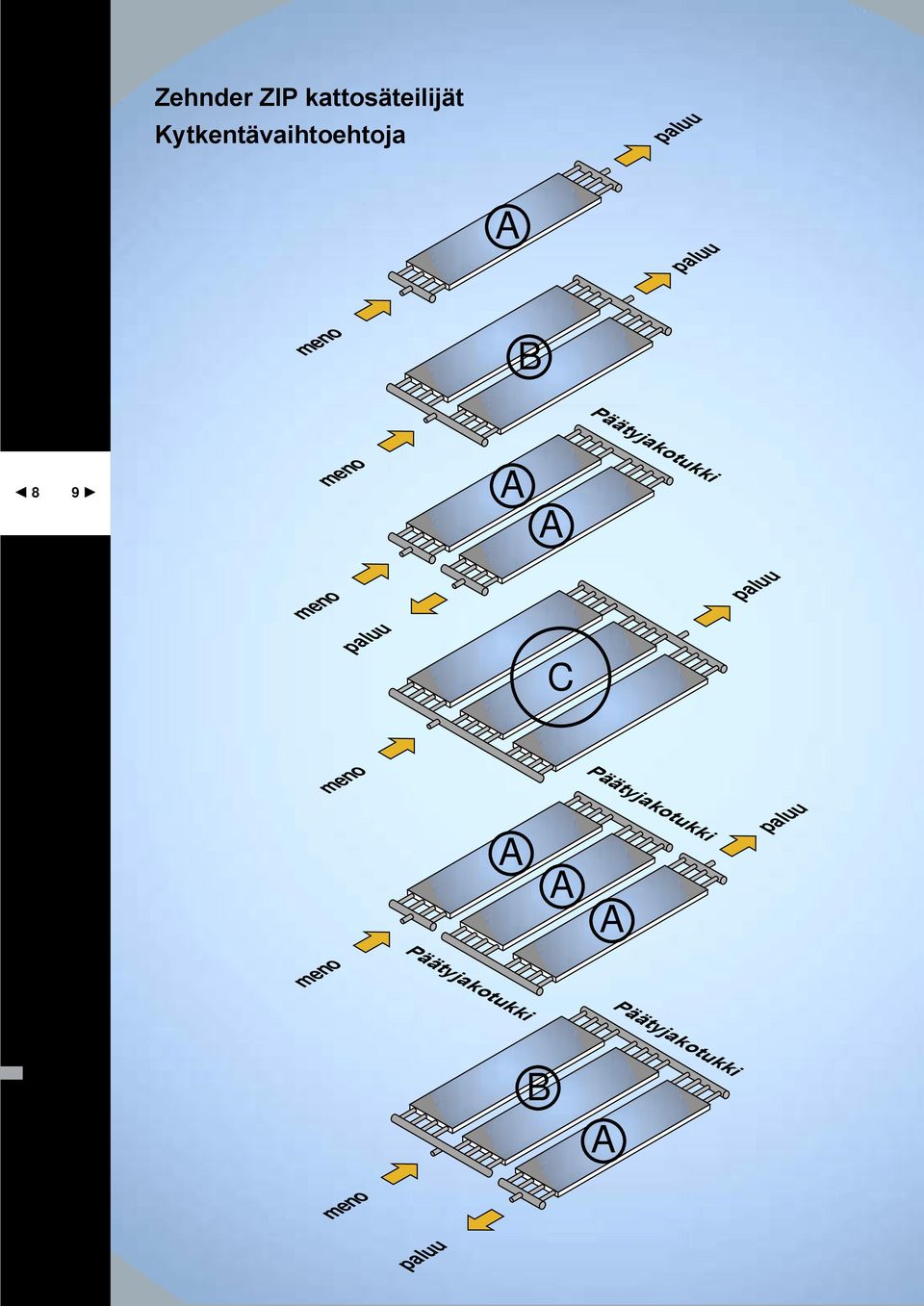

9 A A A Zehnder ZIP kattosäteilijät Kytkentävaihtoehtoja paluu 8 9 meno A B A A Päätyjakotukki meno paluu meno paluu C paluu Päätyjakotukki meno paluu Päätyjakotukki meno Päätyjakotukki B A meno paluu

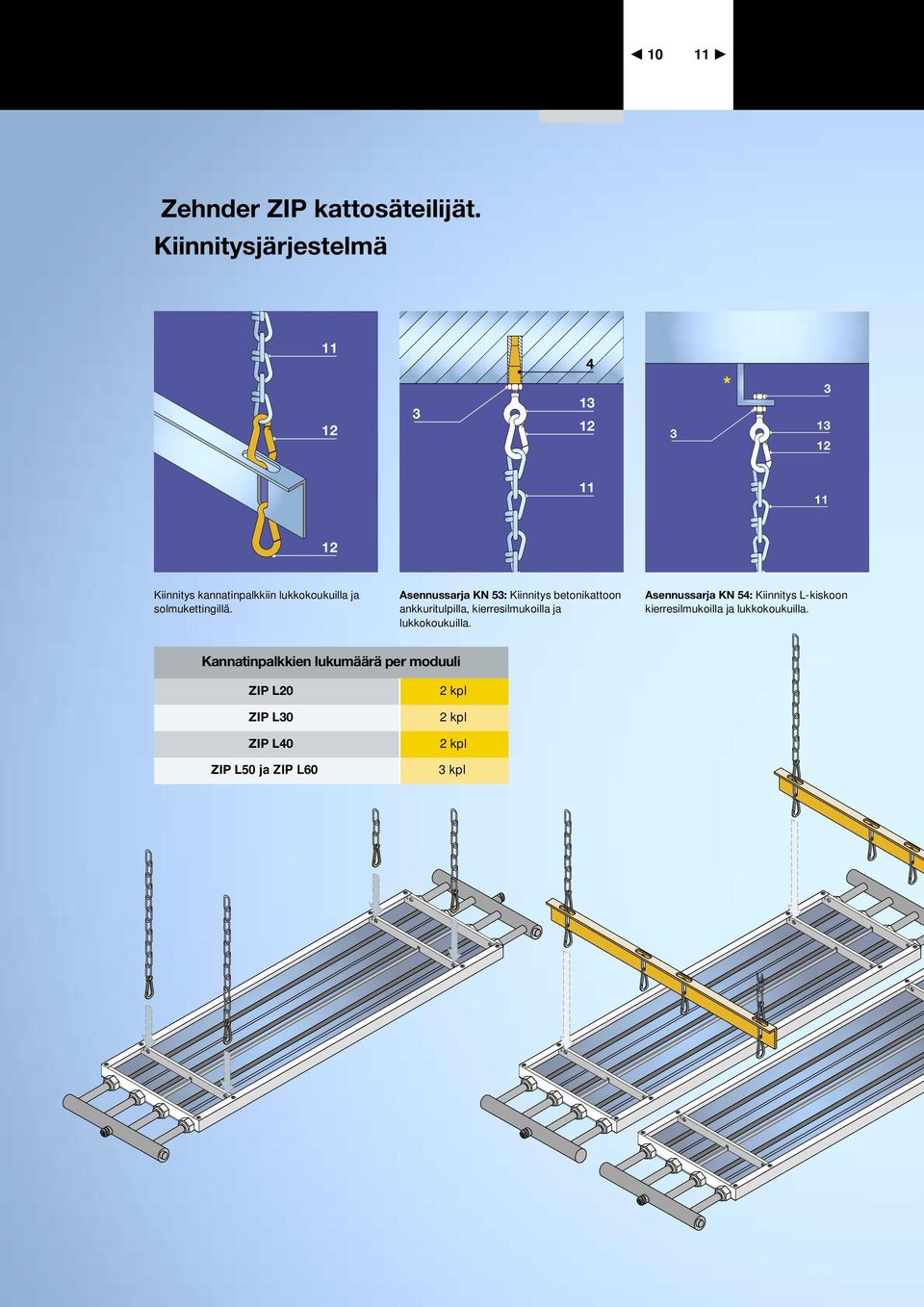

10 10 11 Zehnder ZIP kattosäteilijät. Kiinnitysjärjestelmä * Kiinnitys kannatinpalkkiin lukkokoukuilla ja solmukettingillä. Asennussarja KN 53: Kiinnitys betonikattoon ankkuritulpilla, kierresilmukoilla ja lukkokoukuilla. Asennussarja KN 54: Kiinnitys L-kiskoon kierresilmukoilla ja lukkokoukuilla. Kannatinpalkkien lukumäärä per moduuli ZIP L20 ZIP L30 ZIP L40 ZIP L50 ja ZIP L60 2 kpl 2 kpl 2 kpl 3 kpl

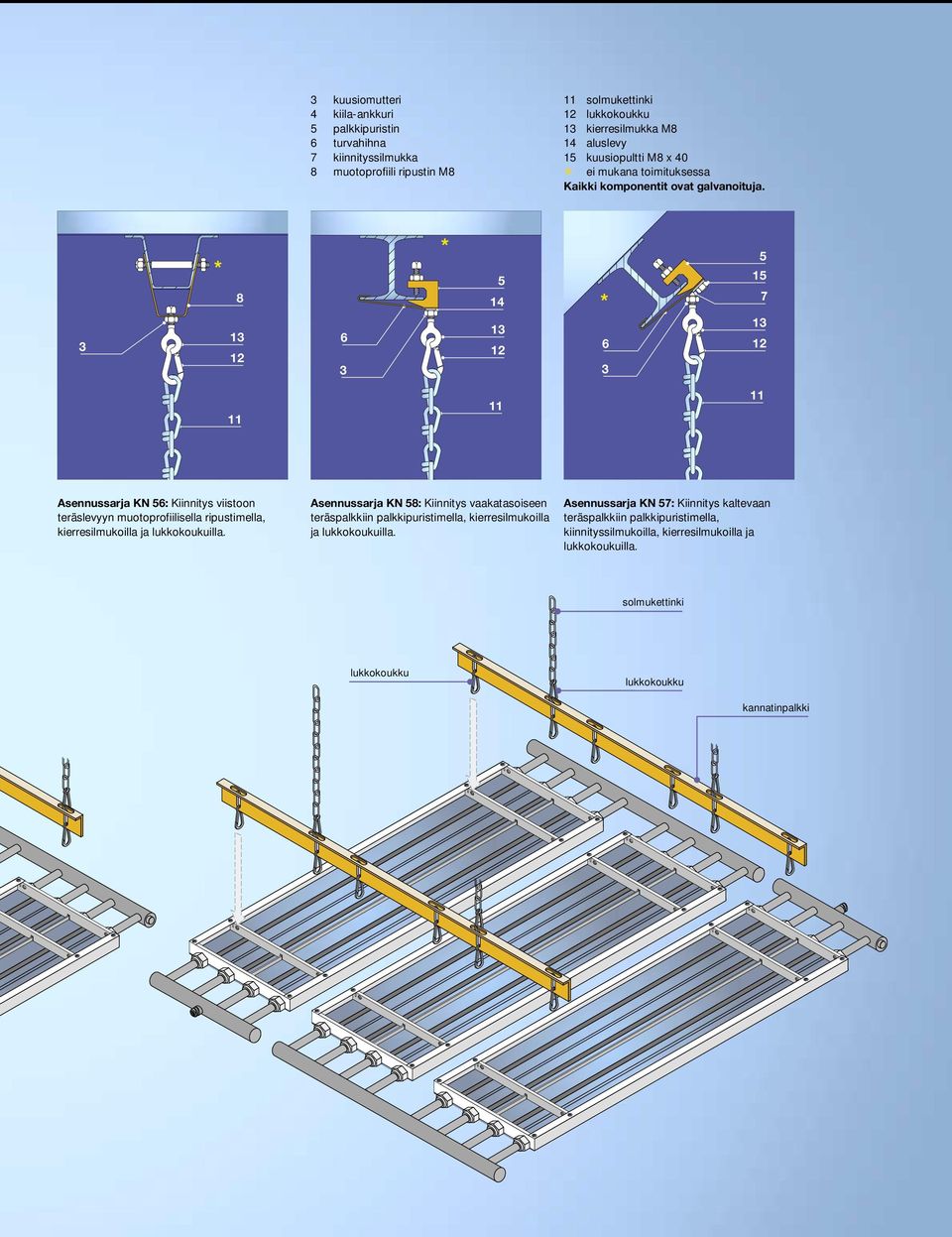

11 3 kuusiomutteri 4 kiila-ankkuri 5 palkkipuristin 6 turvahihna 7 kiinnityssilmukka 8 muotoprofiili ripustin M8 11 solmukettinki 12 lukkokoukku 13 kierresilmukka M8 14 aluslevy 15 kuusiopultti M8 x 40 ei mukana toimituksessa * Kaikki komponentit ovat galvanoituja. 3 * * * Asennussarja KN 56: Kiinnitys viistoon teräslevyyn muotoprofiilisella ripustimella, kierresilmukoilla ja lukkokoukuilla. Asennussarja KN 58: Kiinnitys vaakatasoiseen teräspalkkiin palkkipuristimella, kierresilmukoilla ja lukkokoukuilla. Asennussarja KN 57: Kiinnitys kaltevaan teräspalkkiin palkkipuristimella, kiinnityssilmukoilla, kierresilmukoilla ja lukkokoukuilla. solmukettinki lukkokoukku lukkokoukku kannatinpalkki

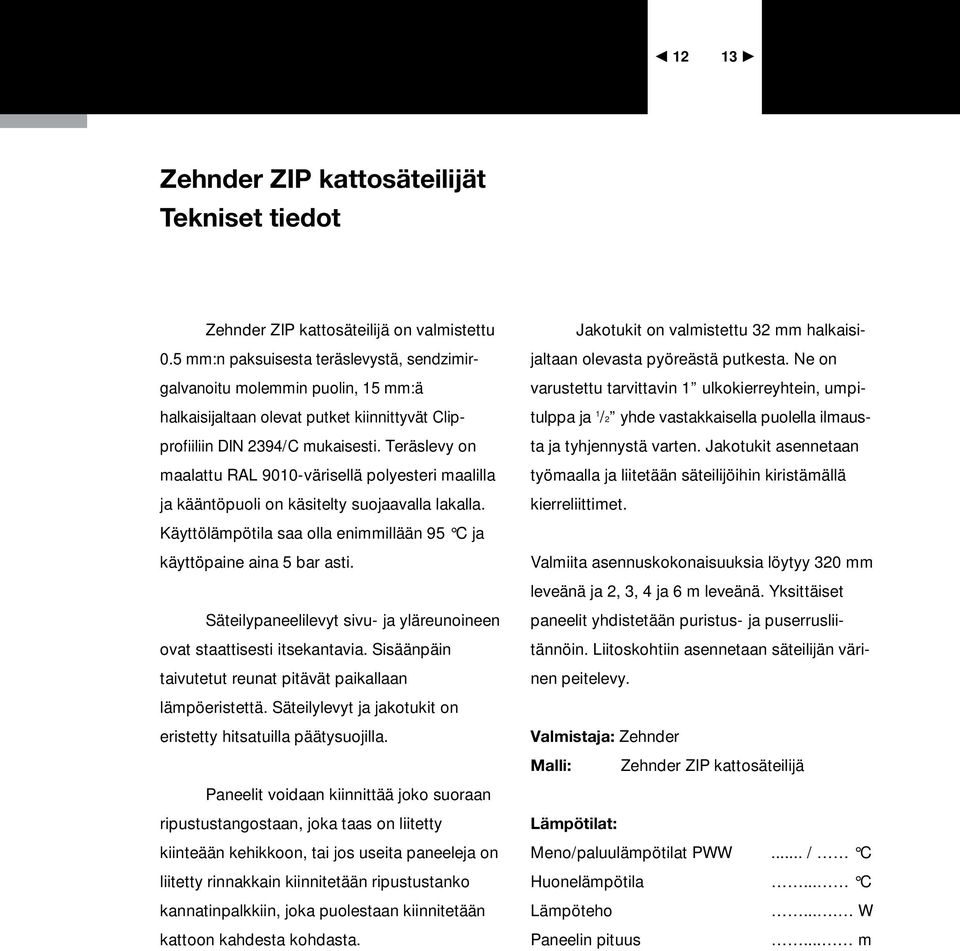

12 12 13 Zehnder ZIP kattosäteilijät Tekniset tiedot Zehnder ZIP kattosäteilijä on valmistettu 0.5 mm:n paksuisesta teräslevystä, sendzimirgalvanoitu molemmin puolin, 15 mm:ä halkaisijaltaan olevat putket kiinnittyvät Clipprofiiliin DIN 2394/C mukaisesti. Teräslevy on maalattu RAL 9010-värisellä polyesteri maalilla ja kääntöpuoli on käsitelty suojaavalla lakalla. Käyttölämpötila saa olla enimmillään 95 C ja käyttöpaine aina 5 bar asti. Säteilypaneelilevyt sivu- ja yläreunoineen ovat staattisesti itsekantavia. Sisäänpäin taivutetut reunat pitävät paikallaan lämpöeristettä. Säteilylevyt ja jakotukit on eristetty hitsatuilla päätysuojilla. Paneelit voidaan kiinnittää joko suoraan ripustustangostaan, joka taas on liitetty kiinteään kehikkoon, tai jos useita paneeleja on liitetty rinnakkain kiinnitetään ripustustanko kannatinpalkkiin, joka puolestaan kiinnitetään kattoon kahdesta kohdasta. Jakotukit on valmistettu 32 mm halkaisijaltaan olevasta pyöreästä putkesta. Ne on varustettu tarvittavin 1 ulkokierreyhtein, umpitulppa ja 1 /2 yhde vastakkaisella puolella ilmausta ja tyhjennystä varten. Jakotukit asennetaan työmaalla ja liitetään säteilijöihin kiristämällä kierreliittimet. Valmiita asennuskokonaisuuksia löytyy 320 mm leveänä ja 2, 3, 4 ja 6 m leveänä. Yksittäiset paneelit yhdistetään puristus- ja puserrusliitännöin. Liitoskohtiin asennetaan säteilijän värinen peitelevy. Valmistaja: Zehnder Malli: Zehnder ZIP kattosäteilijä Lämpötilat: Meno/paluulämpötilat PWW... / C Huonelämpötila... C Lämpöteho.... W Paneelin pituus... m

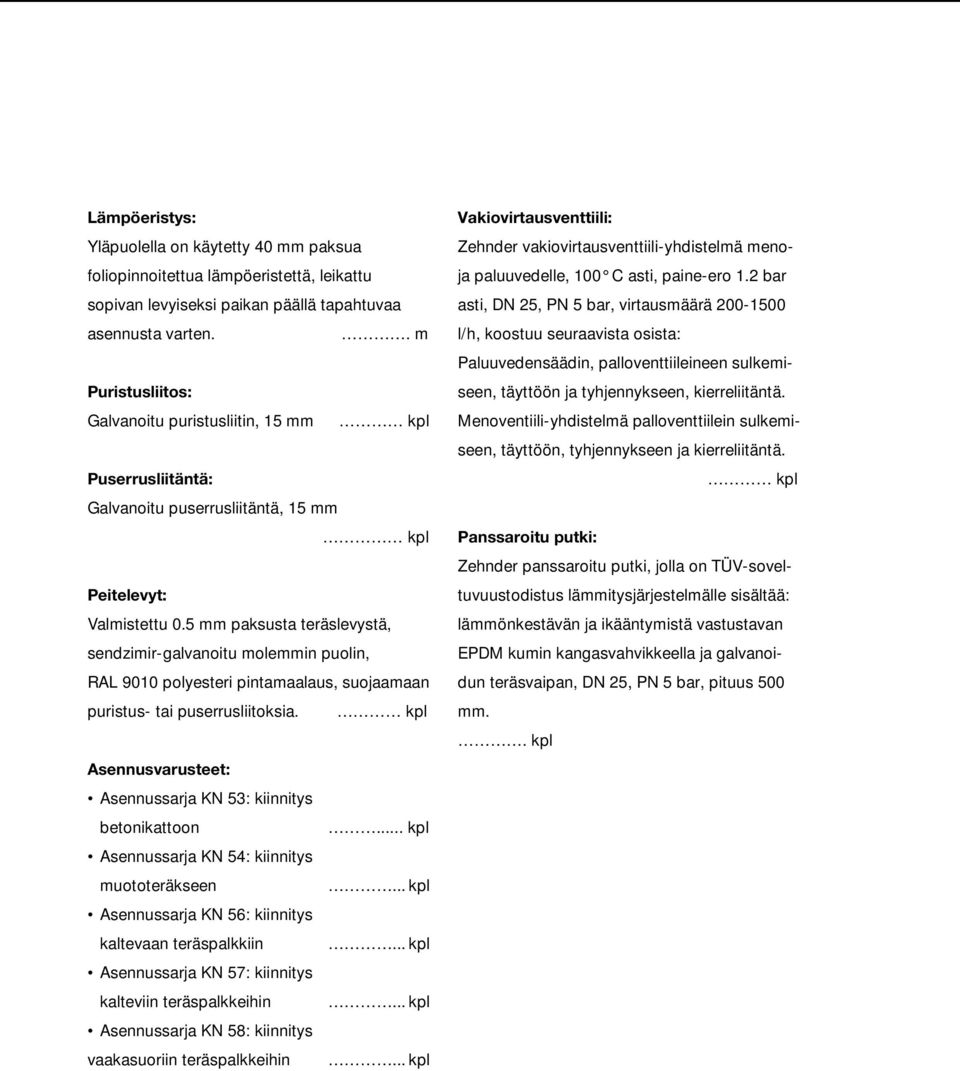

13 Lämpöeristys: Yläpuolella on käytetty 40 mm paksua foliopinnoitettua lämpöeristettä, leikattu sopivan levyiseksi paikan päällä tapahtuvaa asennusta varten.. m Puristusliitos: Galvanoitu puristusliitin, 15 mm kpl Puserrusliitäntä: Galvanoitu puserrusliitäntä, 15 mm kpl Peitelevyt: Valmistettu 0.5 mm paksusta teräslevystä, sendzimir-galvanoitu molemmin puolin, RAL 9010 polyesteri pintamaalaus, suojaamaan puristus- tai puserrusliitoksia. kpl Asennusvarusteet: Asennussarja KN 53: kiinnitys betonikattoon... kpl Asennussarja KN 54: kiinnitys muototeräkseen... kpl Asennussarja KN 56: kiinnitys kaltevaan teräspalkkiin... kpl Asennussarja KN 57: kiinnitys kalteviin teräspalkkeihin... kpl Asennussarja KN 58: kiinnitys vaakasuoriin teräspalkkeihin... kpl Vakiovirtausventtiili: Zehnder vakiovirtausventtiili-yhdistelmä menoja paluuvedelle, 100 C asti, paine-ero 1.2 bar asti, DN 25, PN 5 bar, virtausmäärä l/h, koostuu seuraavista osista: Paluuvedensäädin, palloventtiileineen sulkemiseen, täyttöön ja tyhjennykseen, kierreliitäntä. Menoventiili-yhdistelmä palloventtiilein sulkemiseen, täyttöön, tyhjennykseen ja kierreliitäntä. kpl Panssaroitu putki: Zehnder panssaroitu putki, jolla on TÜV-soveltuvuustodistus lämmitysjärjestelmälle sisältää: lämmönkestävän ja ikääntymistä vastustavan EPDM kumin kangasvahvikkeella ja galvanoidun teräsvaipan, DN 25, PN 5 bar, pituus 500 mm.. kpl

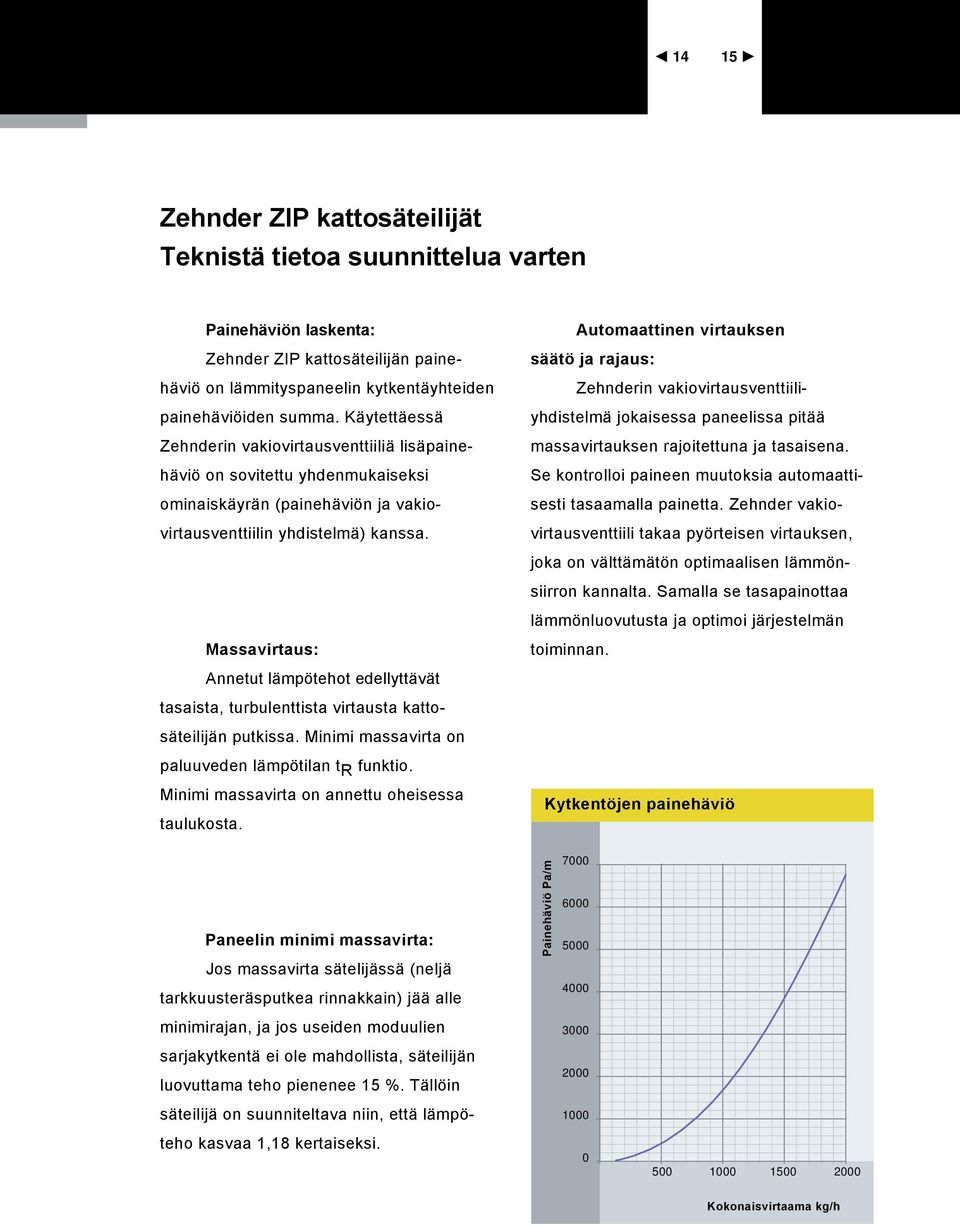

14 14 15 Zehnder ZIP kattosäteilijät Teknistä tietoa suunnittelua varten Painehäviön laskenta: Zehnder ZIP kattosäteilijän painehäviö on lämmityspaneelin kytkentäyhteiden painehäviöiden summa. Käytettäessä Zehnderin vakiovirtausventtiiliä lisäpainehäviö on sovitettu yhdenmukaiseksi ominaiskäyrän (painehäviön ja vakiovirtausventtiilin yhdistelmä) kanssa. Massavirtaus: Annetut lämpötehot edellyttävät tasaista, turbulenttista virtausta kattosäteilijän putkissa. Minimi massavirta on paluuveden lämpötilan t R funktio. Minimi massavirta on annettu oheisessa taulukosta. Automaattinen virtauksen säätö ja rajaus: Zehnderin vakiovirtausventtiiliyhdistelmä jokaisessa paneelissa pitää massavirtauksen rajoitettuna ja tasaisena. Se kontrolloi paineen muutoksia automaattisesti tasaamalla painetta. Zehnder vakiovirtausventtiili takaa pyörteisen virtauksen, joka on välttämätön optimaalisen lämmönsiirron kannalta. Samalla se tasapainottaa lämmönluovutusta ja optimoi järjestelmän toiminnan. Kytkentöjen painehäviö Paneelin minimi massavirta: Jos massavirta sätelijässä (neljä tarkkuusteräsputkea rinnakkain) jää alle minimirajan, ja jos useiden moduulien sarjakytkentä ei ole mahdollista, säteilijän luovuttama teho pienenee 15 %. Tällöin säteilijä on suunniteltava niin, että lämpöteho kasvaa 1,18 kertaiseksi. Painehäviö Pa/m Kokonaisvirtaama kg/h

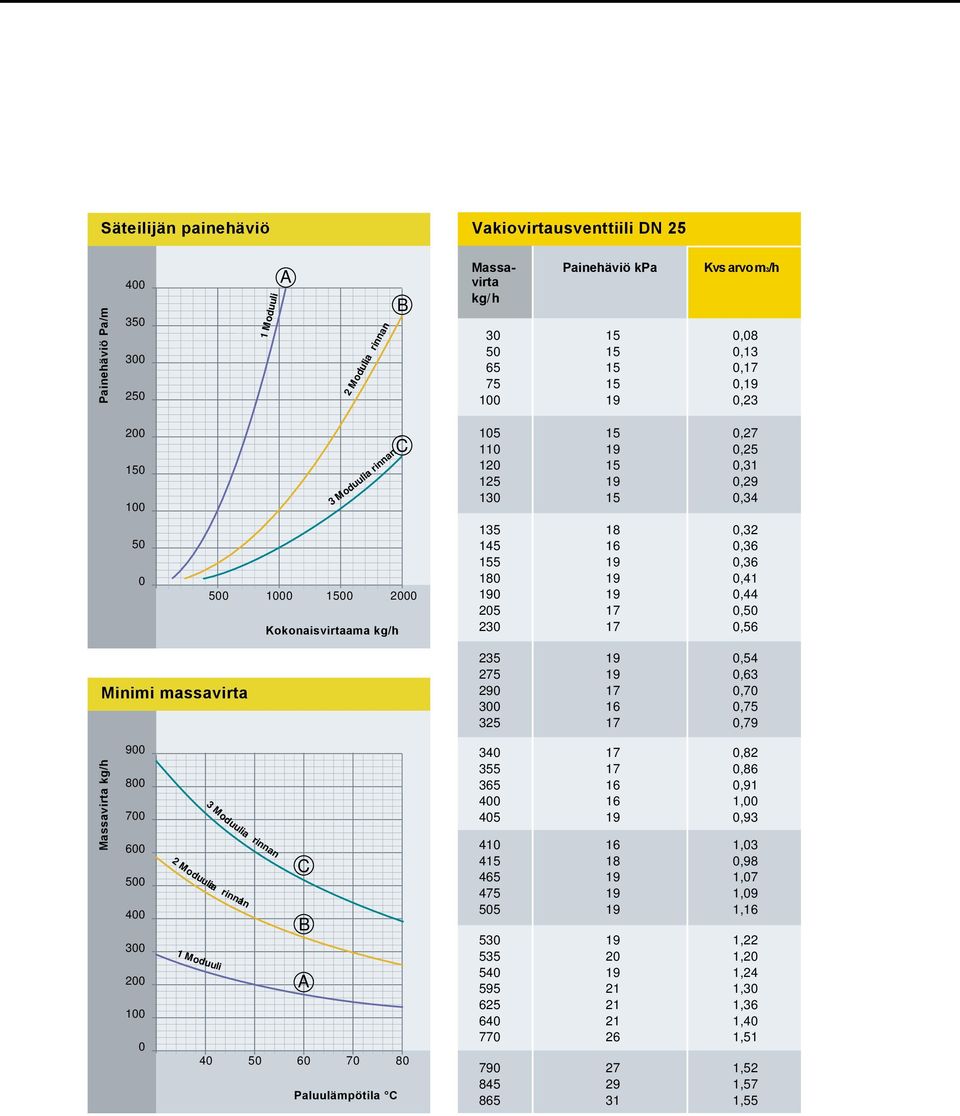

15 Säteilijän painehäviö Vakiovirtausventtiili DN 25 Painehäviö Pa/m Moduuli A 2 Modulia rinnan B Massa- Painehäviö kpa Kvs arvo m3/h virta kg/h , , , , , Moduulia rinnan C Kokonaisvirtaama kg/h , , , , , , , , , , , ,56 Minimi massavirta , , , , ,79 Massavirta kg/h Moduuliaa rinnan 1 Moduuli 3 Moduulia rinnan l C B A Paluulämpötila C , , , , , , , , , , , , , , , , , , , ,55
